7 KAASUJOUSET KAASUJOUSET Edustae saksalaisia Bansbach-kaasujousia, jotka valmistetaan ääriäisten laatuvaatimusten mukaan. Kaikkia komponentteja ja tuotantovaiheita testataan tarkasti, jotta kaasujousen laatu on juuri se oikea. Bansbachilla on ISO 9001 sekä ilmailualan QSF-B/EN laatusertifikaatit. Erittäin korkean laatutasonsa ansiosta Bansbach-kaasujousia löytyy kaikkialta maailmasta: toimistokalusteista, sairaalavuoteista, liikuntarajoitteisten apuvälineistä, lääketieteellisistä laitteistoista, huonekaluista, lentokoneista, tietokoneiden päätelaitteista ja erilaisista ajoneuvoista. Bansbachin kaasujousien männänvarsissa on CeramPro -pinnoite, jolla saadaan aikaan erittäin hyvä korroosion kesto. Tämä takaa myös parean kulutuksen keston esimerkiksi kovakromatuissa pinnoissa. Jos ongelmasi on liikkeen hallittu kontrollointi ilman erillistä voimanlähdettä, autae sinua mielelläe. Bansbach valmistaa kaasujousien lisäksi myös lukittavia, RST- ja alumiinisia kaasujousia hyvin pienissä erissä, jopa yksittäin. Tuotevalikoimasta löytyy varmasti sopiva ratkaisu juuri sinunkin tarpeisiisi. Ja mikäli ei suoraan hyllystä, yhdessä Bansbachin suunnittelijoiden kanssa löydäe varmasti sopivan ratkaisun. Räätälöityjen kaasujousien suunnittelussa voidaan käyttää apuna Bansbachin konfiguraattoria osoitteessa bansbach.com. Löydät sen products/gas spring -valikon alta. Samasta osoitteesta löydät myös CAD-piirrosohjelman. Suunnittele oma kaasujousesi konfiguraattorilla Widni Oy Kaasujouset 7

8 KAASUJOUSET KAASUJOUSET KAASUJOUSI 173 MM Hallittu työntö, nosto tai lasku - ilman erillistä voimanlähdettä. Bansbach Easylift -kaasujouset ovat käytössä kaikilla teollisuuden aloilla. Ajoneuvo- ja kalusteteollisuuden lisäksi myös kone- ja laitevalmistukseen löytyy lukemattomia vaihtoehtoja unohtamatta räätälöityjä ratkaisuja sairaalakaluste- ja ilmailuteollisuuden vaatimuksiin. Laajan varastointiohjelman ansiosta pystye toimittamaan asiakaskohtaisesti räätälöidyt tuotteetkin erittäin lyhyessä ajassa. Tuotekoodi Nimike Pituus (EL1) Kaasujousi Kaasujousi Kaasujousi * Kaasujousi * Kaasujousi 173 * tehdastuote Iskun pituus (A) Sylinteri Ø (Ø y) Männän varsi Ø (Ø x) Silmukan reikä Ø (B) Kierre (C) 173+xx ,2 M8 50 Teho N (F) 173+xx ,2 M xx ,2 M xx ,2 M xx ,2 M8 600 Esimerkkejä männän varren kiinnityspäistä (lisätietoja päistä löydät alkaen sivulta 25) Tuotekoodi Nimike Silmukka Silmukka Silmukka Silmukka Kuulanivel Kiinnityshaarukka Kokonaismitta=EL1+männän varren kiinnityspään pituus (xx) 8 Widni Oy Kaasujouset

9 KAASUJOUSET KAASUJOUSI 273 MM Hallittu työntö, nosto tai lasku - ilman erillistä voimanlähdettä. Bansbach Easylift -kaasujouset ovat käytössä kaikilla teollisuuden aloilla. Ajoneuvo- ja kalusteteollisuuden lisäksi myös kone- ja laitevalmistukseen löytyy lukemattomia vaihtoehtoja unohtamatta räätälöityjä ratkaisuja sairaalakaluste- ja ilmailuteollisuuden vaatimuksiin. Laajan varastointiohjelman ansiosta pystye toimittamaan asiakaskohtaisesti räätälöidyt tuotteetkin erittäin lyhyessä ajassa. Tuotekoodi Nimike Pituus (EL1) Kaasujousi Kaasujousi Kaasujousi Kaasujousi * Kaasujousi 273 *tehdastuote Iskun pituus (A) Sylinteri Ø (Ø y) Männän varsi Ø (Ø x) Silmukan reikä Ø (B) Kierre (C) Teho N (F) 273+xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M8 450 Esimerkkejä männän varren kiinnityspäistä (lisätietoja päistä löydät alkaen sivulta 25) Tuotekoodi Nimike Silmukka Silmukka Silmukka Silmukka Kuulanivel Kiinnityshaarukka Kokonaismitta=EL1+männän varren kiinnityspään pituus (xx) Widni Oy Kaasujouset 9

10 KAASUJOUSI 382 MM Hallittu työntö, nosto tai lasku - ilman erillistä voimanlähdettä. Bansbach Easylift -kaasujouset ovat käytössä kaikilla teollisuuden aloilla. Ajoneuvo- ja kalusteteollisuuden lisäksi myös kone- ja laitevalmistukseen löytyy lukemattomia vaihtoehtoja unohtamatta räätälöityjä ratkaisuja sairaalakaluste- ja ilmailuteollisuuden vaatimuksiin. Laajan varastointiohjelman ansiosta pystye toimittamaan asiakaskohtaisesti räätälöidyt tuotteetkin erittäin lyhyessä ajassa. Tuotekoodi Nimike Pituus (EL1) Kaasujousi Kaasujousi Kaasujousi Kaasujousi Kaasujousi 382 Kokonaismitta=EL1+männän varren kiinnityspään pituus (xx) Iskun pituus (A) Sylinteri Ø (Ø y) Männän varsi Ø (Ø x) Silmukan reikä Ø (B) Kierre (C) Teho N (F) 382+xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M8 500 Esimerkkejä männän varren kiinnityspäistä (lisätietoja päistä löydät alkaen sivulta 25) Tuotekoodi Nimike Silmukka Silmukka Silmukka Silmukka Kuulanivel Kiinnityshaarukka 10 Widni Oy Kaasujouset

11 KAASUJOUSET KAASUJOUSI 482 MM Hallittu työntö, nosto tai lasku - ilman erillistä voimanlähdettä. Bansbach Easylift -kaasujouset ovat käytössä kaikilla teollisuuden aloilla. Ajoneuvo- ja kalusteteollisuuden lisäksi myös kone- ja laitevalmistukseen löytyy lukemattomia vaihtoehtoja unohtamatta räätälöityjä ratkaisuja sairaalakaluste- ja ilmailuteollisuuden vaatimuksiin. Laajan varastointiohjelman ansiosta pystye toimittamaan asiakaskohtaisesti räätälöidyt tuotteetkin erittäin lyhyessä ajassa. Tuotekoodi Nimike Pituus (EL1) Kaasujousi Kaasujousi Kaasujousi Kaasujousi Kaasujousi Kaasujousi Kaasujousi Kaasujousi Kaasujousi Kaasujousi Kaasujousi Kaasujousi 482 Kokonaismitta=EL1+männän varren kiinnityspään pituus (xx) Iskun pituus (A) Sylinteri Ø (Ø y) Männän varsi Ø (Ø x) Silmukan reikä Ø (B) Kierre (C) Teho N (F) 482+xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M Widni Oy Kaasujouset 11

12 Esimerkkejä männän varren kiinnityspäistä tuotteelle kaasujousi 482 (lisätietoja päistä löydät alkaen sivulta 25) Tuotekoodi Nimike Silmukka Silmukka Silmukka Silmukka Kuulanivel Kiinnityshaarukka 12 Widni Oy Kaasujouset

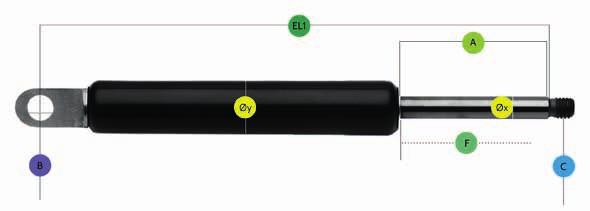

13 KAASUJOUSET KAASUJOUSI 582 MM Hallittu työntö, nosto tai lasku - ilman erillistä voimanlähdettä. Bansbach Easylift kaasujouset ovat käytössä kaikilla teollisuuden aloilla. Ajoneuvo- ja kalusteteollisuuden lisäksi myös kone- ja laitevalmistukseen löytyy lukemattomia vaihtoehtoja unohtamatta räätälöityjä ratkaisuja sairaalakaluste- ja ilmailuteollisuuden vaatimuksiin. Laajan varastointiohjelman ansiosta pystye toimittamaan asiakaskohtaisesti räätälöidyt tuotteetkin erittäin lyhyessä ajassa. Tuotekoodi Nimike Pituus (EL1) * Kaasujousi * Kaasujousi Kaasujousi Kaasujousi Kaasujousi Kaasujousi * Kaasujousi Kaasujousi Kaasujousi Kaasujousi Kaasujousi 582 *tehdastuote Kokonaismitta=EL1+männän varren kiinnityspään pituus (xx) Iskun pituus (A) Sylinteri Ø (Ø y) Männän varsi Ø (Ø x) Silmukan reikä Ø (B) Kierre (C) 582+xx ,2 M8 60 Teho N (F) 582+xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M Widni Oy Kaasujouset 13

14 Esimerkkejä männän varren kiinnityspäistä tuotteelle kaasujousi 582 (lisätietoja päistä löydät alkaen sivulta 25) Tuotekoodi Nimike Silmukka Silmukka Silmukka Silmukka Kuulanivel Kiinnityshaarukka 14 Widni Oy Kaasujouset

15 KAASUJOUSET KAASUJOUSI 682 MM Hallittu työntö, nosto tai lasku - ilman erillistä voimanlähdettä. Bansbach Easylift -kaasujouset ovat käytössä kaikilla teollisuuden aloilla. Ajoneuvo- ja kalusteteollisuuden lisäksi myös kone- ja laitevalmistukseen löytyy lukemattomia vaihtoehtoja unohtamatta räätälöityjä ratkaisuja sairaalakaluste- ja ilmailuteollisuuden vaatimuksiin. Laajan varastointiohjelman ansiosta pystye toimittamaan asiakaskohtaisesti räätälöidyt tuotteetkin erittäin lyhyessä ajassa. Kokonaismitta=EL1+männän varren kiinnityspään pituus (xx) Tuotekoodi Nimike Pituus (EL1) * Kaasujousi Kaasujousi Kaasujousi Kaasujousi Kaasujousi Kaasujousi Kaasujousi 682 *tehdastuote Iskun pituus (A) Sylinteri Ø (Ø y) Männän varsi Ø (Ø x) Silmukan reikä Ø (B) Kierre (C) Teho N (F) 682+xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M Esimerkkejä männän varren kiinnityspäistä (lisätietoja päistä löydät alkaen sivulta 25) Tuotekoodi Nimike Silmukka Silmukka Silmukka Silmukka Kuulanivel Kiinnityshaarukka Widni Oy Kaasujouset 15

16 KAASUJOUSET KAASUJOUSI 782 MM Hallittu työntö, nosto tai lasku - ilman erillistä voimanlähdettä. Bansbach Easylift -kaasujouset ovat käytössä kaikilla teollisuuden aloilla. Ajoneuvo- ja kalusteteollisuuden lisäksi myös kone- ja laitevalmistukseen löytyy lukemattomia vaihtoehtoja unohtamatta räätälöityjä ratkaisuja sairaalakaluste- ja ilmailuteollisuuden vaatimuksiin. Laajan varastointiohjelman ansiosta pystye toimittamaan asiakaskohtaisesti räätälöidyt tuotteetkin erittäin lyhyessä ajassa. Tuotekoodi Nimike Pituus (EL1) * Kaasujousi Kaasujousi Kaasujousi Kaasujousi Kaasujousi * Kaasujousi Kaasujousi Kaasujousi 782 *tehdastuote Iskun pituus (A) Sylinteri Ø (Ø y) Männän varsi Ø (Ø x) Silmukan reikä Ø (B) Kierre (C) 782+xx ,2 M8 150 Teho N (F) 782+xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M xx ,2 M Esimerkkejä männän varren kiinnityspäistä (lisätietoja päistä löydät alkaen sivulta 25) Tuotekoodi Nimike Silmukka Silmukka Silmukka Silmukka Kuulanivel Kiinnityshaarukka Kokonaismitta=EL1+männän varren kiinnityspään pituus (xx) 16 Widni Oy Kaasujouset

17 LUKITTAVAT DYNAAMINEN KAASUJOUSET KAASUJOUSI DYNAAMINEN KAASUJOUSI - LOPPUVAIMENNUS ASENNOSTA RIIPPUMATON UUTUUS! Bansbachin uuden kaasujousen vaimennusominaisuus toimii asennosta riippumatta; vaakatasossa tai männän varsi ylöspäin. Tämän mahdollistaa sylinterin sisällä oleva ura eikä vaimennus tapahdu suuttimen avulla kuten tavanomaisilla kaasujousilla. Näin vaimennusteho ja -ominaisuudet pysyvät aina samoina asennosta riippumatta. Vaimennustehoa ja -ominaisuuksia voidaan myös muokata asiakkaan asennuskohteen vaatimusten mukaisesti. Erittäin pehmeällä ja miellyttävällä vaimennuksella voidaan suojata asennuskohdetta mahdollisilta vaurioilta. Asennosta riippumaton vaimennus on toteutettavissa kaasujousilla, joiden sylinterin halkaisija on 15, 19 tai 22. Oikeanlaisen vaimennusuran suunnittelua varten on erittäin tärkeää tietää jousen asennuskohde, sekä sen toiminnalliset vaatimukset asennuskohteessa. Ota yhteyttä myyntiie saadaksesi lisätietoja! Widni Oy Kaasujouset 17

18 LUKITTAVAT KAASUJOUSET LUKITTAVAT KAASUJOUSET Ohjattua työntämistä, nostoa ja säätöä, jopa täysin kiinteä/jäykkä lukitus molempiin suuntiin. Kun huomattavat voimat vaikuttavat liikkuviin komponentteihin, on luotettava lukitus tärkeää. Lukittavan Easylift -kaasujousen männänvarren iskunpituus voidaan säätää haluttuun kohtaan vapautuspainikkeen avulla. Asennuskohteessa esiintyvien voimien perusteella voie määritellä lukitusvoiman järkevälle tasolle, sekä oikean tyyppisen Easylift -lukittavan kaasujousen. Tässä tuoteryhmässä molempiin suuntiin täysin kiinteä lukitus Easylift KX -kaasujousi on maailmanlaajuisesti tunnettu innovaatio. Easylift -lukittavien jousien tärkeiät edut ovat ulkoisesta energialähteestä riippumattomuus, kattava mitoitus ja vaimennettu, ohjattu liike. Yhdessä Bansbachin alhaisen kitkavoiman ja luotettavuuden kanssa Easylift -lukittavat jouset ovat laadukas ratkaisu moniin asennuskohteisiin. Kuten aina, varmistae, että saat haluamasi lukittavan kaasujousen mahdollisian järkevällä toimitusajalla. Lisätietoja on verkkosivuillae neljästä perusmallista ja niiden oheismalleista. Autae mielelläe sinua oikean Easylift -lukittavan kaasujousen suunnittelussa. B K P KX Suunnittele oma kaasujousesi konfiguraattorilla T M U V 18 Widni Oy Kaasujouset

19 LUKITTAVAT KAASUJOUSET LUKITTAVA KAASUJOUSI (B-TYYPPI) LUKITTAVA KAASUJOUSI B Kaasujousen mäntä voidaan lukita portaattomasti koko iskun pituudella. B-tyypin jousi, jossa joustava lukitus ulospäin vedettäessä sekä sisäänpäin työnnettäessä. Tuote vapautuspainikkeen liikerata < 1. Tuotekoodi Nimike Pituus (EL1) Lukittava kaasujousi B Lukittava kaasujousi B Iskun pituus (A) Sylinteri Ø (Ø y) Männän varsi Ø (Ø x) Silmukan reikä Ø (B) Kierre (C) Teho N (F) ,2 M ,2 M Vapautinsilmukat (lisätietoja vapautinpäistä löydät alkaen sivulta 31) Tuotekoodi Nimike Vapautinsilmukka Vapautinsilmukka Vapautinsilmukka Vapautinsilmukka Widni Oy Kaasujouset 19

20 LUKITTAVA KAASUJOUSI (K-TYYPPI) LUKITTAVA KAASUJOUSI K Kaasujousen mäntä voidaan lukita portaattomasti koko iskun pituudella. K-tyypin jousi, jossa kiinteä lukitus ulospäin vedettäessä. Sisäänpäin työnnettäessä lähes kiinteä. Tuotekoodi Nimike Pituus (EL1) Lukittava kaasujousi K Lukittava kaasujousi K Iskun pituus (A) Sylinteri Ø (Ø y) Männän varsi Ø (Ø x) Silmukan reikä Ø (B) Kierre (C) Teho N (F) ,2 M ,2 M Vapautinsilmukat (lisätietoja vapautinpäistä löydät alkaen sivulta 31) Tuotekoodi Nimike Vapautinsilmukka Vapautinsilmukka Vapautinsilmukka Vapautinsilmukka 20 Widni Oy Kaasujouset

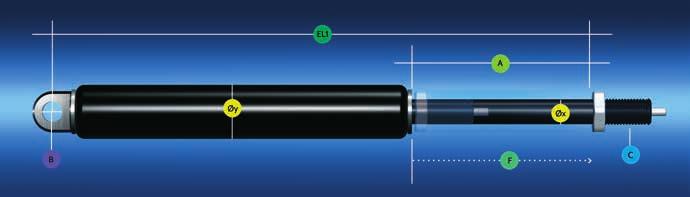

21 LUKITTAVAT KAASUJOUSET LUKITTAVA KAASUJOUSI (P-TYYPPI) LUKITTAVA KAASUJOUSI P Kaasujousen mäntä voidaan lukita portaattomasti koko iskun pituudella. P-tyypin jousi, jossa kiinteä lukitus sisäänpäin työnnettäessä ja lähes kiinteä ulospäin vedettäessä. Tuotekoodi Nimike Pituus (EL1) Lukittava kaasujousi P Lukittava kaasujousi P Iskun pituus (A) Sylinteri Ø (Ø y) Männän varsi Ø (Ø x) Silmukan reikä Ø (B) Kierre (C) ,2 M8 150 Teho N (F) ,2 M8 300 Vapautinsilmukat (lisätietoja vapautinpäistä löydät alkaen sivulta 31) Tuotekoodi Nimike Vapautinsilmukka Vapautinsilmukka Widni Oy Kaasujouset 21

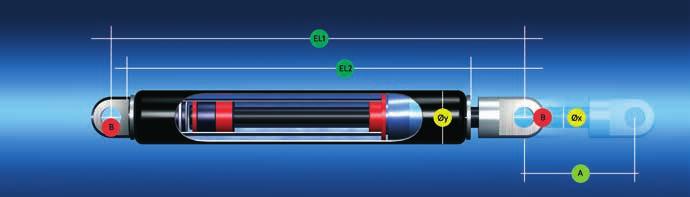

22 LUKITTAVAT VETÄVÄT KAASUJOUSET VETÄVÄ KAASUJOUSI (Z-TYYPPI) VETÄVÄ KAASUJOUSI Z Liikkeen täydellistä hallintaa vaatimustesi mukaan. Vetävät Easylift-kaasujouset valmistetaan tehoiltaan, mitoiltaan sekä muilta ominaisuuksiltaan tarpeitanne vastaavaksi. Monissa kohteissa ongelmat voidaan ratkaista käyttämällä vetävää kaasujousta. Vetäviä ja lukittavia vetäviä kaasujousia löytyy valikoimistae lukuisia. Ota yhteyttä myyntiie, suunnitellaan kaasujousi juuri sinun vaatimustesi mukaisesti. Tuotekoodi Nimike Pituus (EL1) Iskun pituus (A) Sylinteri Ø (Ø y) Männän varsi Ø (Ø x) Silmukan reiät Ø (B) Vetävä kaasujousi Z ,2 750 Teho N (F) 22 Widni Oy Kaasujouset

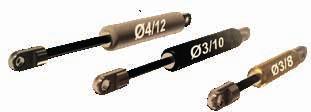

23 LUKITTAVAT MINIKAASUJOUSET EASYLIFT MINIKAASUJOUSET Bansbach Easylift -minikaasujouset 3/8, 3/10 ja 4/12 ovat pienen kokonsa puolesta ihanteellisia käyttää paikoissa, joissa tila asettaa rajoituksia. Männän varren vaatima tila on vain 3 tai 4. Myös sylinterin halkaisijan koko 8, 10 tai 12 antaa mahdollisuuden käyttää jousta pienissä kohteissa. CeramPro -männän varren ansiosta jousien korroosiokestävyys on erinomainen, kitka-arvot alhaiset sekä käyttöominaisuudet optimaaliset jousien iskun, kokonaispituuden sekä kiinnityspäiden ansiosta. Kaikki koot ovat saatavilla myös vaimennuksella. MINIKAASUJOUSI Ø3/8 Männänvarren halkaisija: 3 Sylinterin halkaisija: 8 Iskun pituus Max. asennuspituus EL1:. iskun pituus x kiinnityspää Voima: N MINIKAASUJOUSI Ø3/10 Männänvarren halkaisija: 3 Sylinterin halkaisija: 10 Iskun pituus Max. asennuspituus EL1:. iskun pituus x kiinnityspää Voima: N MINIKAASUJOUSI Ø4/12 Männänvarren halkaisija: 4 Sylinterin halkaisija: 12 Iskun pituus Max. asennuspituus EL1:. iskun pituus x kiinnityspää Voima: N Widni Oy Kaasujouset 23

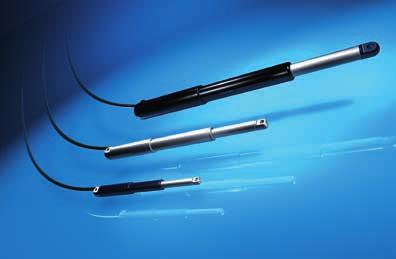

24 SÄHKÖINEN LUKITTAVAT LINEAARIMOOTTORI KAASUJOUSET S Ä H K Ö I N E N L I N E A A R I M O O T T O R I easye-line Uusi easye -line, sähköinen lineaarimoottori, on muotoilultaan moderni. Tämä on mahdollista moottorin, vaihteiston sekä karan lineaarisen asettelun ansiosta. Ulkoisen halkaisijan ollessa vain 35, 50 tai 60 nämä lineaarimoottorit sopivat lähes kaikkiin sovelluksiin. Tämä on mahdollista jopa voimaltaan N (easye-60) kanssa. Tutustu easye -line lineaarimoottoriin osoitteessa Ominaisuudet: Iskun pituus: 50, 100, 150, 200, 250, 300, 350, 400, 500 tai 750 (muut pyynnöstä) Materiaali: Moottori sekä sen putki ovat jauhemaalattua tai ruostumaton terästä Männänvarsi on alumiinia (easye-35) tai ruostumatonta terästä (easye-50 ja easye-60) Etu- ja takakannattimet ovat polyamidia, alumiinia tai ruostumatonta terästä Suojausluokka: Suojausluokka IP66 (standardi), haastavat olosuhteet (IP68, IP69K ja ATEX zone 22) Käyttölämpötila: -20ºC +70ºC (easye-35 ja easye-50) ja -20 C +50 C (easye-60) Väri: Musta (standardi), saatavana myös kaikissa RAL-väreissä 24 Widni Oy Kaasujouset

25 KAASUJOUSIEN TARVIKKEET KAASUJOUSIEN PÄÄT SILMUKKA Tarkkaan ja hallittuun voiman kehittämiseen /-välitykseen kuuluvat myös liitoskappaleet, jotka takaavat liikkeen ja voimansiirron optimaalisella tavalla. Tuotekoodi Nimike Materiaali Pituus (L1) Leveys (SW) Kierre (d1) * Silmukka Alumiini , Silmukka Alumiini , Silmukka Alumiini , * Silmukka Alumiini , Silmukka Alumiini , SIlmukka Alumiini , * Silmukka Alumiini , Silmukka Alumiini ,2 *tehdastuote Silmukan reikä Ø SILMUKKA LAAKEROITU Tuotekoodi Nimike Materiaali Pituus (h) Leveys (b1) Kierre (d3) * Silmukka laakeroitu Sinkitty teräs *tehdastuote Silmukan reikä Ø Widni Oy Kaasujouset 25

26 KIINNITYSHAARUKKA Tarkkaan ja hallittuun voiman kehittämiseen /-välitykseen kuuluvat myös liitoskappaleet, jotka takaavat liikkeen ja voimansiirron optimaalisella tavalla. Tuotekoodi Nimike Materiaali Pituus (L2) Kierre (d2) Kiinnitysreikä Ø (d1) A b L Kiinnityshaarukka Sinkitty teräs Kiinnityshaarukka Sinkitty teräs Lukitustappi M8 Sinkitty teräs Lukitustappi M10 Sinkitty teräs KIINNITYSHAARUKKA LUKITUSTAPILLA Tuotekoodi Nimike Materiaali Pituus (L2) Kiinnityshaarukka lukitustapilla Kierre (d2) Kiinnitysreikä Ø (d1) A b L1 Sinkitty teräs Widni Oy Kaasujouset

27 KAASUJOUSIEN TARVIKKEET KUULANIVEL Tuotekoodi Nimike Materiaali Pituus (L) Kiinnityskierre (b) Kuulanivel M5 Sinkitty teräs 15 M5 M5* Kuulanivel M5 Sinkitty teräs 22 M5 M5*10, Kuulanivel M6 Sinkitty teräs 26 M6 M6*12, * Kuulanivel M8 Ruostumaton teräs 30 M8 M8*16, Kuulanivel M8 Sinkitty teräs 28 M8 M8*16, Kuulanivel M10 Sinkitty teräs 35 M10 M10* Kuulanivel M10 Sinkitty teräs 35 M10 M10*20 *tehdastuote Kiinnityspultin koko (d*e ) KUULANIVEL SUORA Tuotekoodi Nimike Materiaali Pituus (a+b) Kiinnityspultin koko (c*d ) * Kuulanivel suora M8 Sinkitty teräs 12, M8*35 *tehdastuote KUULATAPPI Tuotekoodi Nimike Materiaali Pituus (f) Kierre (e) Kuulanhalkaisija Aø * Kuulatappi M8 Sinkitty teräs 12 M8* Kuulatappi M8 Sinkitty teräs 12 M8*13 10 *tehdastuote Widni Oy Kaasujouset 27

28 KANNAKE BA1 SUORA Tarkkaan ja hallittuun voiman kehittämiseen /-välitykseen kuuluvat myös liitoskappaleet, jotka takaavat liikkeen ja voimansiirron optimaalisella tavalla. Tuotekoodi Nimike Materiaali Kannake BA1 suora Sinkitty teräs Kannake BA1 suora Ruostumaton teräs KANNAKE BA2 KULMA Tarkkaan ja hallittuun voiman kehittämiseen /-välitykseen kuuluvat myös liitoskappaleet, jotka takaavat liikkeen ja voimansiirron optimaalisella tavalla. Tuotekoodi Nimike Materiaali Kannake BA2 kulma Sinkitty teräs Kannake BA2 kulma Ruostumaton teräs KANNAKE 900 BA20SR Tarkkaan ja hallittuun voiman kehittämiseen /-välitykseen kuuluvat myös liitoskappaleet, jotka takaavat liikkeen ja voimansiirron optimaalisella tavalla. Tuotekoodi Nimike Materiaali Kannake 900 BA20SR Sinkitty teräs 28 Widni Oy Kaasujouset

29 KAASUJOUSIEN TARVIKKEET KANNAKE 900 BA21SR Tarkkaan ja hallittuun voiman kehittämiseen /-välitykseen kuuluvat myös liitoskappaleet, jotka takaavat liikkeen ja voimansiirron optimaalisella tavalla. Tuotekoodi Nimike Materiaali Kannake 900 BA21SR Sinkitty teräs KANNAKE BA3 TTarkkaan ja hallittuun voiman kehittämiseen /-välitykseen kuuluvat myös liitoskappaleet, jotka takaavat liikkeen ja voimansiirron optimaalisella tavalla. Tuotekoodi Nimike Materiaali Kannake BA3 Sinkitty teräs KANNAKE BA4 Tarkkaan ja hallittuun voiman kehittämiseen /-välitykseen kuuluvat myös liitoskappaleet, jotka takaavat liikkeen ja voimansiirron optimaalisella tavalla. Tuotekoodi Nimike Materiaali Kannake BA4 Sinkitty teräs Widni Oy Kaasujouset 29

30 KANNAKE BA6 HAARUKKA Tarkkaan ja hallittuun voiman kehittämiseen /-välitykseen kuuluvat myös liitoskappaleet, jotka takaavat liikkeen ja voimansiirron optimaalisella tavalla. Tuotekoodi Nimike Materiaali Kannake BA6 haarukka Sinkitty teräs Kannake BA6 haarukka Ruostumaton teräs KANNAKEPARI 22 X 60 MM Tarkkaan ja hallittuun voiman kehittämiseen /-välitykseen kuuluvat myös liitoskappaleet, jotka takaavat liikkeen ja voimansiirron optimaalisella tavalla. Tuotekoodi Nimike Materiaali Kiinnitysreikä Ø Paino g Kannakepari Musta anodi Widni Oy Kaasujouset

31 KAASUJOUSIEN TARVIKKEET VAPAUTINSILMUKKA VAIJERILLE Tuotekoodi Nimike A B C Vapautinsilmukka vaijerille R8,5 Ø8,1-0,05 Ø17 SW ,5 M8* Vapautinsilmukka vaijerille R8,5 Ø10,1-0,05 Ø17 SW ,5 M10* Vapautinsilmukka vaijerille R14 Ø10,1-0,05 Ø21 SW M10* Vapautinsilmukka vaijerille R14 Ø12,1-0,05 Ø21 SW M10* Vapautinsilmukka vaijerille R14 Ø14,1-0,05 Ø21 SW M14*1,5 D D1 E F G H M1 VAPAUTINSILMUKKA 90 VAIJERILLE Tuotekoodi Nimike A * Vapautinsilmukka 90 vaijerille *tehdastuote B C D D1 E F G H J M R8,5 Ø10,1-0,05 4 Ø ,5 M8*1 Widni Oy Kaasujouset 31

32 VAPAUTINSILMUKKA VIVULLE Tuotekoodi Nimike A B C Vapautinsilmukka vivulle R8,5 Ø8,1-0,05 Ø17 SW ,5 M8* Vapautinsilmukka vivulle R8,5 Ø10,1-0,05 Ø17 SW ,5 M10*1 D D1 E F G H M Muovikahva vivulle Vapautinvipu * Vapautinvipu *tehdastuote 32 Widni Oy Kaasujouset

33 KAASUJOUSIEN TARVIKKEET VAPAUTINSILMUKKA+VIPU Tuotekoodi Nimike Vapautinsilmukka+vipu Muovitulppa vivulle Widni Oy Kaasujouset 33

34 EASYTOUCH -PAINONAPIT Vaijerivapautusjärjestelmä lukittavalle kaasujouselle, jossa lyhyt vapautusmatka < 1. Tuotekoodi Nimike Materiaali * Easytouch 20ET1 -painonappi jousella Muovi * Easytouch 20ET2 -painonappi ilman jousta Muovi Easytouch 20ET1 ALU -painonappi jousella Alumiini * Easytouch 20ET2 ALU -painonappi ilman jousta Alumiini * Easytouch 20ET2 ALULA -painonappi ilman jousta, pitkä liikerata Alumiini *tehdastuote VAIJERI Vaijerivapautusjärjestelmä lukittavalle kaasujouselle, jossa lyhyt vapautusmatka < 1. Tuotekoodi Nimike Pituus Vaijeri 20BZ0500TAAKP Vaijeri 20BZ0750TAAKP * Vaijeri 20BZ1000TAAKP * Vaijeri 20BZ1250TAAKP * Vaijeri 20BZ1500TAAKP 1500 * tehdastuote 34 Widni Oy Kaasujouset

35 KAASUJOUSIEN TARVIKKEET EASYTOUCH -HAAROITUSKAPPALE Vaijerivapautusjärjestelmä lukittavalle kaasujouselle, jossa lyhyt vapautusmatka < Haaroituskappale VAIJERI PAINONAPILTA HAAROITUSKAPPALEELLE Tuotekoodi Nimike Pituus * Vaijeri 20BZ0500SPTAP * Vaijeri 20BZ0750SPTAP * Vaijeri 20BZ1000SPTAP * Vaijeri 20BZ1250SPTAP * Vaijeri 20BZ1500SPTAP 1500 * tehdastuote VAIJERI HAAROITUSKAPPALEELTA KAASUJOUSELLE Tuotekoodi Nimike Pituus * Vaijeri 20BZ0500SPAKP * Vaijeri 20BZ0750SPAKP * Vaijeri 20BZ1000SPAKP * Vaijeri 20BZ1250SPAKP * Vaijeri 20BZ1500SPAKP 1500 * tehdastuote Widni Oy Kaasujouset 35

36 KAASUJOUSIEN TARVIKKEET VAPAUTINMEKANISMI LEVYPAINIKKEELLA Vaijerivapautusjärjestelmä lukittavalle kaasujouselle, jossa lyhyt vapautusmatka < Levypainike Tuotekoodi Nimike Pituus Vaijeri 20BZ0500TAAKP Vaijeri 20BZ0750TAAKP * Vaijeri 20BZ1000TAAKP * Vaijeri 20BZ1250TAAKP * Vaijeri 20BZ1500TAAKP 1500 * tehdastuote VAPAUTINMEKANISMI VIVULLA Tuotekoodi Nimike Pituus * Vaijeri 20BZ0500HA * Vaijeri 20BZ0750HA * Vaijeri 20BZ1000HA Vaijeri 20BZ1250HA * Vaijeri 20BZ1500HA 1500 * tehdastuote 36 Widni Oy Kaasujouset

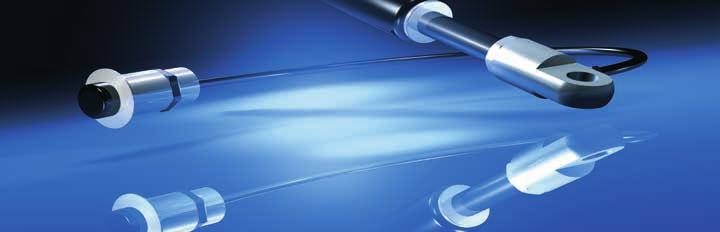

37 HYDRAULINEN LUKITTAVAT VAPAUTINJÄRJESTELMÄ KAASUJOUSET LUKITTAVAN KAASUJOUSEN HYDRAULINEN VAPAUTINJÄRJESTELMÄ Hydraulinen vapautinjärjestelmä on mitä miellyttävin ja mukavin tapa käyttää lukittavaa kaasujousta. Järjestelmä mahdollistaa rajoittamattoman komponenttien sijoituksen kohteessasi. Käyttölämpötila 0 C +45 C. Lisäksi on mahdollista vapauttaa kaksi kaasujousta samanaikaisesti tai yksi kaasujousi kahdesta eri pisteestä. Hyvin suunnitellut painonapit sekä muut komponentit tekevät järjestelmästä miellyttävän käyttää. Widni Oy Kaasujouset 37

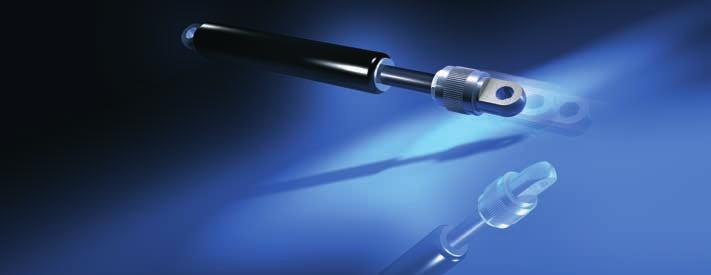

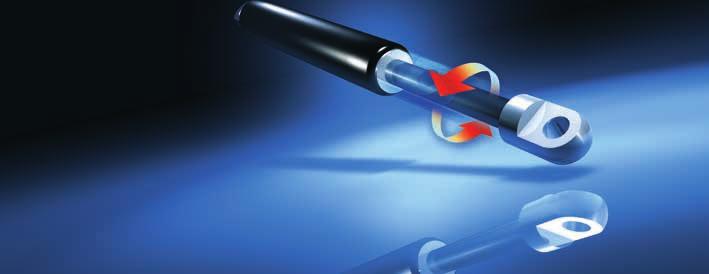

38 VAIMENTIMET LUKITTAVAT KAASUJOUSET MC-VAIMENTIMET MC-vaimentimia käytetään turva- ja toiminnallisina elementteinä nopeuden vaimentamiseksi ja massojen hidastamiseksi. MC-vaimentimet (liikkeenohjaus ja hallinta),on yleinen termi, erityisille ja vaimentaville Easylifttuotteille, joita voidaan käyttää moniin erilaisiin turvallisuus- ja käyttötoimintoihin. Easylift MCvaimentimet hidastavat massoja tai vaimentavat nopeutta. Vaimentimen mallista riippuen, Easylift MC-vaimennin hidastaa liikettä tai vaimentaa iskuja. MC-vaimennin mallit: Säädettävä vaimennin, perusmalli, vaimennin kelluvalla männällä, vaimennin ilman vapaaliikettä. HB-VAIMENTIMET Näiden hydraulisien vaimentimien sisään- ja ulosvaimennusta voidaan nopeasti säätää ja tarkistaa männänvartta kääntämällä. 38 Widni Oy Kaasujouset

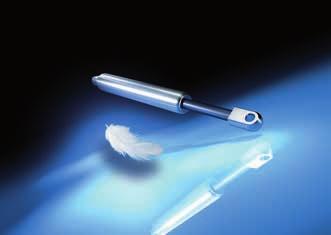

39 RST LUKITTAVAT JA ALUMIINI KAASUJOUSET Ruostumattomasta teräksestä valmistettuja kaasujousia on saatavana useilla eri pituuksilla, voimilla ja versioina. Niitä on saatavana myös erittäin korroosionkestävästä materiaalista. Kaasujouset on varustettu venttiilillä, jonka avulla niiden voimaa voidaan tarvittaessa säätää siihen tarkoitetuilla välineillä. Venttiiliä ei ole P-mallin lukittavissa kaasujousissa eikä vetävissä kaasujousissa, joissa on loppujousto. Ruostumattomasta teräksestä valmistettujen kaasujousien valmistukseen käytetään korkealaatuista ruostumatonta terästä (V4A eli AISI 316L). Ne eivät ole vain vedenkestäviä, vaan niitä voidaan käyttää myös yleisesti ruoka-, kemikaali- ja suolavesisovelluksissa. Joitakin vakio kaasujousikokoja on saatavana materiaalina V2A (AISI 304). RST KAASUJOUSET Tällä kevyellä, koko alumiinisella Bansbach- kaasujousella on samat ominaisuudet kuin tavallisella teräksestä tai ruostumattomasta teräksestä valmistetuilla kaasujousilla. Vain painossa on säästetty. Paino on monissa sovelluksissa ratkaiseva tekijä ja kiinnitäekin huomiota siihen, että yksittäisten komponenttien paino on mahdollisian pieni. Verrattuna tavanomaiseen kaasujouseen on alumiininen kaasujousi yli 50% kevyempi. Tavallinen kaasujousi, halkaisija 8/19, painaa noin 250 g (iskulla 150 ). Alumiini- kaasujousi, halkaisija 8/20 (sama isku) painaa vain n. 120 g. Erityisesti tämä painoetu on ratkaiseva, kun paino on olennainen tekijä kuten esim. lentokoneissa. Tuotteen ominaisuudet: - Männän varren halkaisija 8 - Sylinterin halkaisija 20 - Isku Voima N ALUMIINI KAASUJOUSI Widni Oy Kaasujouset 39
