1 WELD MOUNT SYSTEMS BY KÖMMERLING

2 Widni Oy on vuonna 1952 perustettu tekninen tukkuliike. Edustamme laadukkaita tuotemerkkejä ja toimimme erityisesti ajoneuvoteollisuuden yhteistyökumppanina Suomessa sekä tytäryhtiömme Widni Baltic Oü:n kautta Baltiassa. Abkati Rotoman Oy fuusioitiin Widniin vuonna 2016, jolloin tuotevalikoimamme ja osaamisemme vahvistui muun muassa valoilla, lumiketjuilla sekä Autoline-hiekoituslaitteilla. Kokeneen ja ammattitaitoisen myyntitiimimme jokainen jäsen on erikoistunut omiin tuoteryhmiinsä. Päivitämme osaamistamme jatkuvasti muun muassa päämiestemme tarjoaman koulutuksen avulla. Tarjoamme asiakkaillemme tuotteiden lisäksi kokonaisvaltaisia ratkaisuja ja tukea kuten teknistä tuotetukea, suunnittelua, työmenetelmäohjausta ja huoltopalveluja. Varastovalikoimastamme löytyy paljon standardituotteita, mutta toimitamme myös asiakaskohtaisesti räätälöityjä tuotteita. Kuulumme ruotsalaiseen Axel Johnson International Ab:hen, joka on Pohjoismaiden suurimpia yrityksiä teollisuuden alalla. Axel Johnson International on osa monialayhtiö Axel Johnson Ab:ta, joka on Ruotsin suurin perheyritys. Konsernissa on yli työntekijää. 2 Widni Oy Weld Mount-järjestelmä

3 WELD MOUNT SYSTEMS Kömmerlingin valikoimasta löytyy myös Weld Mount-kiinnitysjärjestelmä. Weld Mount-tuotteiden avulla voit korvata esimerkiksi hitsauksen tai porauksen avulla tehdyt kiinnitykset liimaamalla. Tuotteita voidaan käyttää useiden materiaalien kanssa esimerkiksi komposiitti ja metalli. Weld Mount-tuotteiden avulla saat paljon etuja esimerkiksi pienemmät kustannukset sekä laadukkaamman lopputuloksen. Tästä luettelosta löydät Weld Mount-tuotteet sekä lisätietoa eduista, käyttökohteista ja asennuksesta. Nämä tuotteet löytyvät myös Widnin www-sivuilta. Pidätämme oikeuden muutoksiin.

4 YHTEYS TIEDOT WIDNI OY Valokaari Helsinki Y-tunnus: ASIAKASPALVELU Aukioloajat Ma pe klo 8 16 (juhlapyhien aattoina klo 8 13) TILAUKSET: INFO@WIDNI.FI Raimo Havia p GSM raimo.havia@widni.fi MYYNTI Patrik Jensén Liimaustekniikka, pinnoitteet, laminaatit ja hunajakennot p GSM patrik.jensen@widni.fi Tomi Sinkkonen Liimaustekniikka ja pinnoitteet, myynti ja tekninen tuki p GSM tomi.sinkkonen@widni.fi WIDNI BALTIC OÜ Laki 5B, Tallinn Tel: E-post: info@widnibaltic.ee Roy Kreander Valot, hiekoituslaitteet, lumiketjut p GSM roy.kreander@widni.fi Markku Tiikkainen Saranat, lukot, kahvat ja salvat p GSM markku.tiikkainen@widni.fi MEESKOND Alar Lukmaa AM Baltic States Widni Baltic juhatuse liige alar@widnibaltic.ee Risto Malm Kaasujouset, lämmitysja ilmastointilaitteet, tiivisteet p GSM risto.malm@widni.fi Olli-Pekka Räsänen Päällirakennetuotteet p GSM olli-pekka.rasanen@widni.fi Sami Venho Valot, hiekoituslaitteet, lumiketjut p GSM sami.venho@widni.fi Jari Mesimäki Toimitusjohtaja p GSM jari.mesimaki@widni.fi Virko Eigo Tootejuht/müük virko@widnibaltic.ee Rainis Adams Logistika/müük rainis@widnibaltic.ee 4 Widni Oy Weld Mount-järjestelmä

5 WELD MOUNT-JÄRJESTELMÄN TYYPILLISIÄ KÄYTTÖKOHTEITA Käytännössä vain mielikuvitus on rajana Weld Mount-järjestelmän käytössä. Teollisuudesta löytyy lukemattomia kohteita, missä Weld Mount-tuotteista saa paljon hyötyjä. Pehmuste- ja eristemateriaalien kiinnikkeet ja tapit Märkä lasikuitu Ilmaletkujen kiinnitykset Akkukaapelien ja sähköjohtojen kiinnitykset Nosturien pinta-asennukset Kiinnitykset kansirakennelmien ylä- ja alapuolelle Pumppujen ja paneelien kiinnitys Pelastusajoneuvojen lisälaitteiden kiinnitys Kiinnitys jauhemaalattuun pintaan Kiinnitykset metallirakenteisiin Varusteiden kiinnitykset Hydrauliputkien kiinnitykset Widni Oy Weld Mount-järjestelmä 5

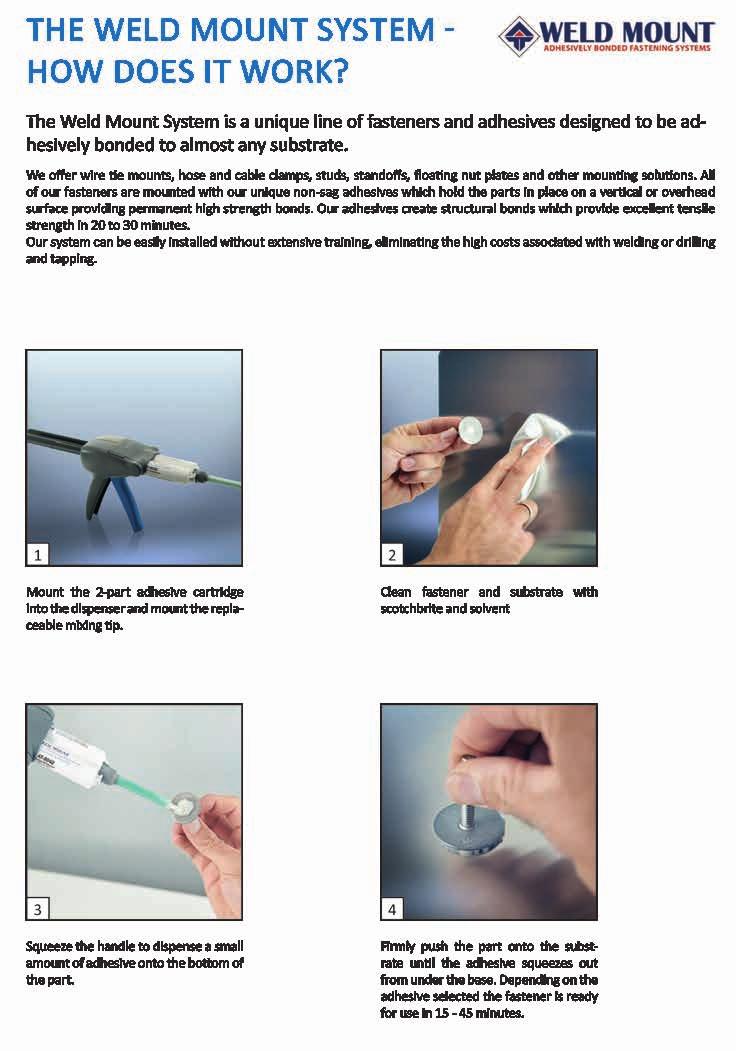

6 WELD MOUNT-JÄRJESTELMÄ KUINKA SE TOIMII? Weld Mount on ainutlaatuinen järjestelmä liimoja ja kiinnikkeitä, joilla voidaan tehdä kiinnityksiä liimaamalla lähes kaikkiin pintoihin. Valikoimasta löytyy useita erilaisia kiinnikkeitä, jotka kiinnitetään ainutlaatuisilla liimoilla, jotka pitävät kiinnikkeet paikoillaan välittömästi myös pystypinnoilla, sekä alapuolisilla pinnoilla. Järjestelmän mukana tulevilla liimoilla saavutetaan käsittelylujuus minuutissa materiaalista riippumatta. Weld Mount-järjestelmän tuotteita voidaan helposti käyttää ilman laajamittaista koulutusta, säästäen kustannuksia verrattuna esimerkiksi hitsaukseen, poraukseen tai kierteitykseen. 1. Asenna tandem-patruuna liimapistooliin ja vaihdettava sekoitinkärki patruunaan. 2. Puhdista ja karhenna kiinnike sekä asennuspinta. 3. Annostele liima kiinnikkeeseen. 4. Paina kiinnike asennuspintaan kiertämällä. Valitusta liimasta riippuen kiinnike saavuttaa käsittelylujuuden minuutissa. 6 Widni Oy Weld Mount-järjestelmä

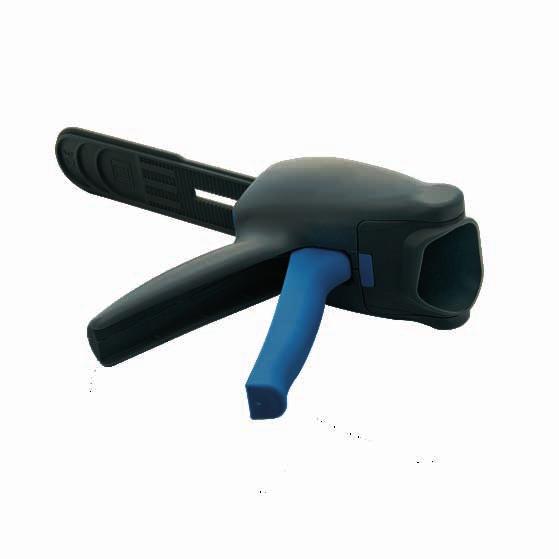

7 WELD MOUNT -ALOITUSPAKKAUS Weld Mount-aloituspakkaus on helppo tapa tilata menevimmät tuotteet tutustumishintaan. Pakkaus sisältää seuraavat tuotteet ja ne ovat tilattavissa myös yksittäin. Tarkemmat tiedot löytyvät tästä esitteestä yksittäisten tuotteiden alta Liimapistooli Köratool PM ml Sekoitinkärki Köratool Liima 2-K AT ml Hihnan pidike AT-113 <33 mm musta Kierrenasta V4A RST M4 25 mm Kierrenasta V4A RST M5 15 mm Kierrenasta V4A RST M6 15 mm Kierrenasta V4A RST M6 35 mm Kierrenasta V4A RST M8 30 mm Letkun pidike AT-9 alumiini Nippusiteen pidike AT-3 <5 mm musta Nippusiteen pidike AT-3 <5 mm valkoinen Nippusiteen pidike AT-5 <8,5 mm musta Nippusiteen pidike AT-5 <8,5 mm valkoinen 20 Widni Oy Weld Mount-järjestelmä 7

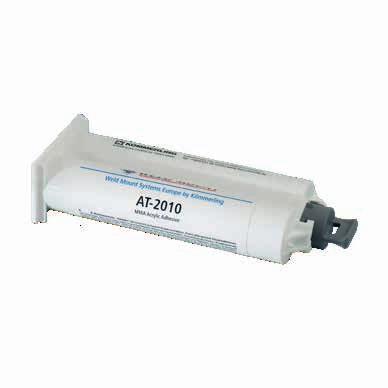

8 LIIMA 2-K AT ML Tandempatruuna 1:1, sopiva sekoitinkärki Erityisen koostumuksen omaavan AT-2010-liiman avoinaika on n. 6 minuuttia ja se saavuttaa käsittelylujuuden n. 15 minuutissa, joten se on ihanteellinen tuotantokäytössä. Liima toimii mm. lasikuitu- ja metallialustalla. AT-2010-liiman varastointiaika on 6 kuukautta 20 C -lämpötilassa ja 12 kuukautta jääkaapissa. Liima on pakattu 50 ml tandempatruunaan. Lisätietoja tuoteselosteesta. Tuotekoodi: LIIMA 2-K AT ML Tandempatruuna 1:1, sopiva sekoitinkärki AT-8040 on erikoisvalmisteinen akryyliliima, joka pitää kaikki Weld Mount -osat pystysuoralla tai yläpuolisella pinnalla liukumatta ja ilman muita asennusapuja. Tämän 1:1-liiman avoinaika on n. 12 minuuttia ja se saavuttaa käsittelylujuuden n. 45 minuutissa, joten se on ihanteellinen tuotantokäytössä. AT-8040-liimaa voidaan käyttää useimmilla metalli- ja komposiittialustoilla. AT-8040-liiman varastointiaika on 6 kuukautta 20 C -lämpötilassa ja 12 kuukautta jääkaapissa. Liima on pakattu 50 ml patruunaan. Lisätietoja tuoteselosteesta. Tuotekoodi: LIIMAPISTOOLI KÖRATOOL PM ML Köratool PM 207 -liimapistooli on suunniteltu erityisesti Weld Mount -liimoja varten. Pistooli soveltuu 1:1 50 ml patruunaan kuten AT ja AT-8040-patruunoihin. Tuotekoodi: SEKOITINKÄRKI KÖRATOOL Sopii liimapatruunoihin ja Tuotekoodi: Widni Oy Weld Mount-järjestelmä

9 NIPPUSITEEN PIDIKE AT-3 < 5 MM Liimattava nippusiteen pidike, saatavana valkoisena tai mustana. Soveltuu nippusiteille, joiden leveys max. 5 mm. Sopii erityisesti paneeleihin ja ohuiden mittarijohtojen vetoon. Keskimääräinen vetolujuus on 22 kg. Neliöjalusta on 11 mm levyinen (1 kpl) / (100 kpl) Nippusiteen pidike, musta 1/ (1 kpl) / (100 kpl) Nippusiteen pidike, valkoinen 1/100 NIPPUSITEEN PIDIKE AT-5 < 8,5 MM Liimattava nippusiteen pidike, saatavana mustana tai valkoisena. Samoin kuin AT-3, AT-5 on suunniteltu kiinnitettäväksi millä tahansa Weld Mount -liimoistamme. Soveltuvin liima määräytyy alustan perusteella. Kiinnikkeeseen mahtuu 8,5 mm leveä nippuside ja keskimääräinen vetolujuus on 68 kg. Kiinnike on hyväksytty pinnanalaisiin käyttökohteisiin. Eliminoi poraaminen, tukikerrosten tekeminen, kierteittäminen ja hitsaaminen. Ehkäise veden kulkureitit ja takuuongelmat (1 kpl) / (100 kpl) Nippusiteen pidike, musta 1/ (1 kpl) / (100 kpl) Nippusiteen pidike, valkoinen 1/100 JOHTOKIINNIKE AT-7 < 8,5 MM ALUMIINIJALKA Tässä kiinnikkeessä on anodisoitu alumiinijalka ja nylonkiinnike. Kiinnike kääntyy 360, mikä helpottaa kohdistusta johtosarjaan. Kiinnikkeeseen mahtuu enintään 8,5 mm leveä nippuside ja keskimääräinen vetolujuus on 68 kg (1 kpl) / (50 kpl) Johtokiinnike 1/50 Widni Oy Weld Mount-järjestelmä 9

10 LETKU-/JOHTOKIINNIKE AT-9 ALUMIINI Voidaan käyttää nippusiteiden kanssa, joiden leveys max. 8,5 mm. Valmistettu merenkulkulaatuisesta 5052-alumiinista, kestää UV-säteilyä ja suolavettä. Ulkokäyttöön. Kiinnikkeen vetolujuus on 113 kg (1 kpl) / (100 kpl) Letku-/johtokiinnike 1/100 HIHNAN PIDIKE AT-113 < 33 MM Liimattava hihnan pidike. Materiaali polyamidikomposiitti. Varastossa mustana, valkoinen tehdastoimituksena. Hihnan pidike on 82 mm pitkä x 25,5 mm leveä ja siihen mahtuu enintään 33 mm leveä hihna. Nimelliskestävyys on yli 136 kg. Pidike voidaan maalata. Sillä on monia käyttökohteita, kuten akkujen ja säiliöiden hihnakiinnitys, raskaiden letkujen ja kaapelien kiinnitys sekä muut sidontakiinnitykset (1 kpl) / (25 kpl) Hihnan pidike, musta 1/ (1 kpl) / (25 kpl) Hihnan pidike, valkoinen 1/25 10 Widni Oy Weld Mount-järjestelmä

11 KIERRENASTA M4 RST AISI 316 Liimattava kierrenasta M4-kierteellä. Materiaali RST AISI 316. Pienet ruostumattomat nastat soveltuvat moniin käyttökohteisiin. Kojetaulut, konsolit, sähkötaulut sekä pehmusteiden ankkurointikiinnikkeet ovat esimerkkejä suosituista kohteista. Liima määräytyy alustan perusteella. Jalkalevyn halkaisija on 15,5 mm. Nastan vetolujuus on 136 kg, leikkauslujuus 170 kg. Huom! kierrenastat voidaan liimata jalkalevyn molemmilta puolilta (1 kpl) / (100 kpl) Kierrenasta M4, pituus 12 mm 1/ (1 kpl) / (100 kpl) Kierrenasta M4, pituus 20 mm 1/ (1 kpl) / (100 kpl) Kierrenasta M4, pituus 25 mm 1/ (1 kpl) / (100 kpl) Kierrenasta M4, pituus 35 mm 1/ (1 kpl) / (100 kpl) Kierrenasta M4, pituus 40 mm 1/ (1 kpl) / (100 kpl) Kierrenasta M4, pituus 50 mm 1/100 KIERRENASTA M5 RST AISI 316 Liimattava kierrenasta M5-kierteellä. Materiaali RST AISI 316. M5-kierteellä varustetut nastat sopivat erityisesti johtopidikkeille sekä sellaisten kappaleiden kiinnitykseen, joissa edellytetään pientä tapin halkaisijaa. Liima määräytyy alustan perusteella. Nastan vetolujuus on 225 kg ja leikkauslujuus 295 kg. Suurin vääntömomenttikuormitus on 6,7 Nm. Jalkalevyn halkaisija 32 mm. Huom! kierrenastat voidaan liimata jalkalevyn molemmilta puolilta (1 kpl) / (100 kpl) Kierrenasta M5, pituus 15 mm 1/ (1 kpl) / (100 kpl) Kierrenasta M5, pituus 20 mm 1/ (1 kpl) / (100 kpl) Kierrenasta M5, pituus 25 mm 1/ (1 kpl) / (100 kpl) Kierrenasta M5, pituus 35 mm 1/ (1 kpl) / (100 kpl) Kierrenasta M5, pituus 40 mm 1/ (1 kpl) / (100 kpl) Kierrenasta M5, pituus 50 mm 1/100 Widni Oy Weld Mount-järjestelmä 11

12 KIERRENASTA M6 RST AISI 316 Liimattava kierrenasta M6-kierteellä. Materiaali RST AISI 316. Ruostumattomat nastamme voidaan asentaa lähes mille tahansa pinnalle liimojemme avulla. Sopiva liima määräytyy alustan perusteella. Nastan vetolujuus on 225 kg ja leikkauslujuus 295 kg. Vääntömomenttikuormitus on 10 Nm. Nastoilla voidaan ripustaa paneeleita, eristeitä, akkulatureita, kaappeja, veneen kannen läpi meneviä kiinnikkeitä, verhoilulevyjä ja paljon muuta. Jalkalevyn halkaisija 32 mm. Huom! kierrenastat voidaan liimata jalkalevyn molemmilta puolilta (1 kpl) / (100 kpl) Kierrenasta M6, pituus 15 mm 1/ (1 kpl) / (100 kpl) Kierrenasta M6, pituus 20 mm 1/ (1 kpl) / (100 kpl) Kierrenasta M6, pituus 25 mm 1/ (1 kpl) / (100 kpl) Kierrenasta M6, pituus 35 mm 1/ (1 kpl) / (100 kpl) Kierrenasta M6, pituus 40 mm 1/ (1 kpl) / (100 kpl) Kierrenasta M6, pituus 50 mm 1/100 KIERRENASTA M8 RST AISI 316 Liimattava kierrenasta M8-kierteellä. Materiaali RST AISI 316. Nastamme on suunniteltu raskaaseen kuormitukseen, kuten suodattimien, paneelien ja kylttien kiinnitykseen. Nasta on kitkahitsattu jalkalevyyn, millä saadaan erittäin luja rakenne. Jalkalevyn halkaisija on 50 mm. Nastan vetolujuus on 544 kg ja leikkauslujuus 680 kg. Käytettävä liima määräytyy alustan ja käyttökohteen perusteella (1 kpl) / (25 kpl) Kierrenasta M8, pituus 30 mm 1/ (1 kpl) / (25 kpl) Kierrenasta M8, pituus 40 mm 1/25 12 Widni Oy Weld Mount-järjestelmä

13 KIERRENASTA M10 RST AISI 316 Liimattava kierrenasta M10-kierteellä. Materiaali RST AISI 316. Nastamme on suunniteltu raskaaseen kuormitukseen, kuten suodattimien, paneelien ja kylttien kiinnitykseen. Nasta on kitkahitsattu jalkalevyyn, millä saadaan erittäin luja rakenne. Jalkalevyn halkaisija on 50 mm. Nastan vetolujuus on 544 kg ja leikkauslujuus 680 kg. Käytettävä liima määräytyy alustan ja käyttökohteen perusteella (1 kpl) / (25 kpl) Kierrenasta M10, pituus 30 mm 1/ (1 kpl) / (25 kpl) Kierrenasta M10, pituus 40 mm 1/25 SISÄKIERRE RST AISI 316 Liimattavat sisäkierteet on suunniteltu läpireikiin sekä ohuille materiaaleille. Kumikappale pitää osan paikallaan liiman kuivumisen ajan. Kumi pitää myös kierteet puhtaana asennuksen ajan. Irrota kumikappale asennuksen jälkeen. Sisäkierteen avulla pultti voidaan kohdistaa tarkasti. Se poistaa myös kierteityksen tarpeen. Soveltuu erinomaisesti ohuille materiaaleille. Materiaali RST AISI 316. Saatavana tehdastoimituksena Sisäkierre M Sisäkierre M Sisäkierre M6 100 HOLKKI RST AISI 316 RST AISI 316 -teräksestä valmistetut kierreholkkijalustamme voidaan kiinnittää lähes mille tahansa pinnalle. Holkin korkeus on 20 mm. Kierrenastojen tapaan nämä osat voidaan liimata jalustan pohjasta tai pinnasta. Holkkia käytetään kannen läpi kiinnitykseen varusteille, joissa tarvitaan sisäkierrettä. Suurin vääntömomenttikuormitus on 10 Nm. Saatavana tehdastoimituksena (1 kpl) / (100 kpl) Holkki M5 1/ (1 kpl) / (100 kpl) Holkki M6 1/ (1 kpl) / (100 kpl) Holkki M8 1/100 Widni Oy Weld Mount-järjestelmä 13

14 LETKU- JA KAAPELIKIINNIKKEET Letku- ja kaapelikiinnikkeitä on saatavilla yksittäisversiona (kaksoisversio tilauksesta). Kiinnikkeet ovat avattavissa ja ne on suunniteltu käytettäväksi kierrenastojemme ( ja ) kanssa. Kiinnikkeet on valmistettu mustasta polypropyleenista ja niiden käyttölämpötila on C jatkuvassa käytössä. Saatavana tehdastoimituksena (1 kpl) / (25 kpl) Letku- ja kaapelikiinnike 35 mm yksittäisversio (1 kpl) / (25 kpl) Letku- ja kaapelikiinnike 50 mm yksittäisversio 1/25 1/25 Kaikki ilmoitetut veto- ja leikkauslujuusarvot on saatu tarkoissa testiolosuhteissa ja ne on annettu vain viitearvoiksi. Lisätietoja yksittäistapauksista, liimojen tuoteselosteet sekä käyttöturvallisuustiedotteet on saatavilla Widniltä. 14 Widni Oy Weld Mount-järjestelmä

15

16 Aina kannattaa kysyä Widniltä. Tilauksen tai kyselyn teet helposti sähköpostitse tai soittamalla: P Widni Oy Valokaari 8, Helsinki p widni.fi Widni Baltic Oü Laki 5B, Tallinn, Estonia p info@widnibaltic.ee widnibaltic.ee 9/2018
