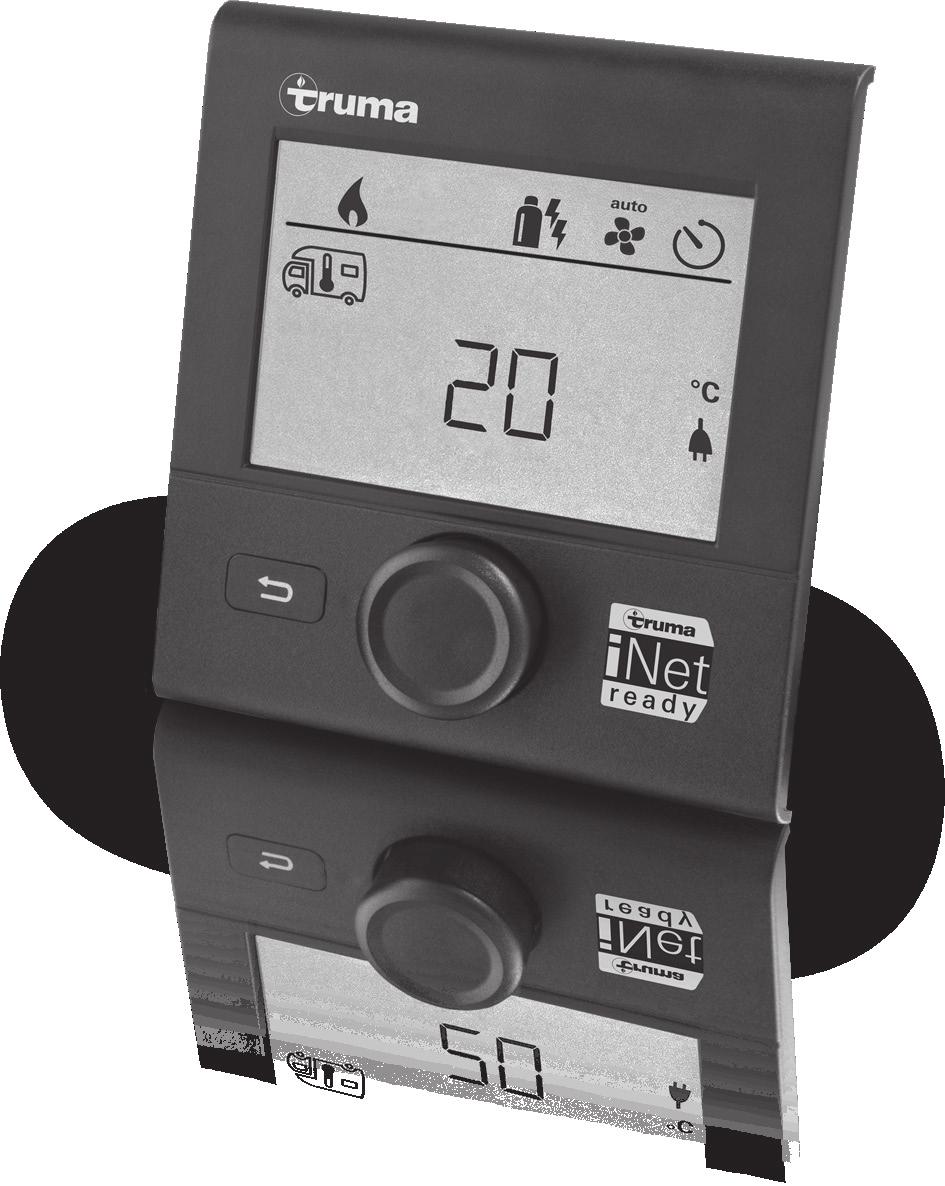

1 Truma CP plus VarioHeat Käyttöohje Asennusohje Säilytä autossa! Sivu 2 Sivu 19

2 Säätöpaneeli Truma CP plus VarioHeat Sisällysluettelo Käyttöohje Käyttötarkoitus... 3 Turvallisuusohjeita... 3 Tärkeää... 3 Ilmastointijärjestelmät IR-kaukosäätimen ja Truma CP plus VarioHeat -säätöpaneelin yhtäaikainen käyttö... 3 Osoittimet ja säätölaitteet... 4 Kierto-/painonappi... 4 Takaisin-painike... 4 Ensimmäinen käyttöönotto... 5 Käyttöönotto... 5 Toiminnot... 5 Asetustilan valinta... 5 Kytkeminen päälle / pois päältä... 5 APP-tila inet Box -laitteen yhteydessä... 6 Sisälämpötilan muutos... 6 Energiatyypin valitseminen... 7 Puhallintason valitseminen... 7 Ajastimen asettaminen... 8 Valaistuksen käynnistys/sammutus Kellonajan asettaminen Huoltovalikko Erityiset näytöt Verkkojännite 230 V käytettävissä Infrapunakaukosäädin (IR) (ilmastointijärjestelmä) Truma App -sovellus ja inet Box Ulkoinen säätöpaneeli (CI-BUS) Energiatyypin näyttö Varoitus/häiriö Varoitus Häiriö Huolto Jätehuolto Tekniset tiedot Vianetsintäopas Truma VarioHeat (H) Vianetsintäopas Truma-ilmastointijärjestelmä (A) Vianetsintäopas Truma E-Kit (E) Asennusohje Turvallisuusohjeita Toimituksen sisältö Kuvaus Mitat Sijaintipaikan valinta Liittäminen Asennus Käytetyt symbolit Laitteen saa asentaa ja korjata vain alan ammattilainen. Symboli viittaa mahdollisiin vaaroihin. Tietoja ja vihjeitä sisältävä ohje. ESD-määräyksiä on noudatettava! Sähköstaattinen lataus voi vaurioittaa elektroniikkaa. Ennen elektroniikan koskettamista huolehdi potentiaalin tasauksesta.

3 Käyttöohje Älä tee Truma CP plus VarioHeat -säätöpaneelille korjaustai muutostöitä! Ainoastaan valmistaja tai valtuutettu huoltoliike saa korjata viallisen Truma CP plus VarioHeat -säätöpaneelin. Käyttötarkoitus Truma CP plus VarioHeat -säätöpaneelilla voi ohjata ja valvoa Truma VarioHeat -lämmitintä, Truma E-Kit -sarjaa ja/tai Truma-ilmastointijärjestelmää. Truma CP plus VarioHeat 1 -säätöpaneeli toimii rajapintana liitettyjen laitteiden käyttämiseksi Truma App -sovelluksella ja Truma inet Box -laitteella. Älä milloinkaan käytä nestekaasulaitteita polttoainetta täytettäessä, parkkitaloissa, autotalleissa tai lautalla oltaessa. Kytke Truma CP plus VarioHeat -säätöpaneeli pois päältä, jotta lämmitin ei kytkeytyisi uudelleen päälle Truma App -sovelluksen tai ajastimen johdosta (katso Kytkeminen päälle / pois päältä, sivu 5). Seuraavia ilmastointijärjestelmiä voidaan käyttää Truma CP plus VarioHeat 1 -säätimellä: Saphir compact 2, Saphir comfort RC 2 Aventa eco, Aventa comfort 3, Aventa compact Truma CP plus VarioHeat on tarkoitettu asennettavaksi matkailuautoihin ja asuntovaunuihin. 1 tai Truma CP plus VarioHeat CI-BUS CI-BUS-järjestelmää varten ei voida asentaa jälkikäteen. 2 Alk. sarjanumerosta Truma VarioHeat -lämmittimen yhteydessä ilmastointijärjestelmä on yhdistettävä lämmittimeen säätöpaneelin kaapelin kytkimellä. Säätöpaneelin kaapelin kytkin on tilattava erikseen. Ei TG 1000 sinus -vaihtomuuntimen yhteydessä. 3 Alk. sarjanumerosta Turvallisuusohjeita Truma CP plus VarioHeat -säätöpaneelia saa käyttää ainoastaan sen ollessa teknisesti moitteettomassa kunnossa. Korjaa häiriöt välittömästi. Korjaa häiriö itse ainoastaan, jos korjaustoimenpiteet on kuvattu tämän käyttöohjeen vianetsintäoppaassa. Tärkeää Jos järjestelmän sähkösyöttö katkeaa, kellonaika / ajastin on asetettava uudelleen. Kun väyläjärjestelmään yhdistetään uusi laite (lämmitin, ilmastointijärjestelmä tai Truma inet Box) / olemassa oleva laite vaihdetaan, on toistettava kohdassa Ensimmäinen käyttöönotto kuvatut toimenpiteet. Ilmastointijärjestelmät IR-kaukosäätimen ja Truma CP plus VarioHeat -säätöpaneelin yhtäaikainen käyttö Myös Truma CP plus VarioHeat -säätöpaneelin yhdistämisen jälkeen IR-kaukosäädintä voi käyttää ilmastointijärjestelmän ohjaamiseen. Truma CP plus VarioHeat -säätöpaneeli tunnistaa kaikki IR-kaukosäätimellä ilmastointijärjestelmään tehtävät asetukset. IR-kaukosäädin lähettää ainoastaan näytöllään näkyvät asetukset (ei kaksisuuntaista kommunikaatiota). Jotta haluttu käynnistys- ja sammutusaika on mahdollista määrittää yksiselitteisesti, ainoastaan Truma CP plus VarioHeat -säätöpaneelin ajastinta saa käyttää. 3

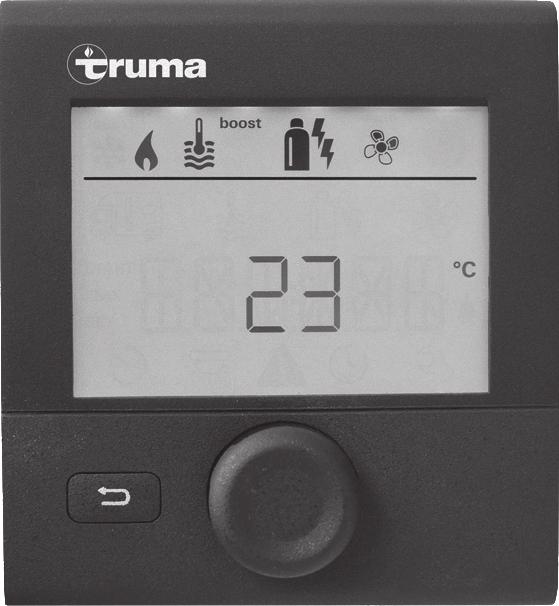

4 Osoittimet ja säätölaitteet Kierto-/painonappi Kierto-/painonapilla (8) voidaan valita ja muuttaa ohjearvoja ja parametreja. Tallentaminen tapahtuu koskettamalla. Valitut valikkokohdat vilkkuvat. Kuva Kääntäminen myötäpäivään Valikossa liikutaan vasemmalta oikealle. Arvojen nostaminen (+). Kääntäminen vastapäivään Valikossa liikutaan oikealta vasemmalle. Arvojen laskeminen (-). 9 Kuva 2 1 = Näyttö 2 = Tilarivi 3 = Valikkorivi (ylempi) 4 = Valikkorivi (alempi) 5 = 230 V:n verkkojännitteen osoitin (maasähkö) 6 = Ajastimen osoitin 7 = Asetukset/arvot 8 = Kierto-/painonappi 9 = Takaisin-painike 8 Kuva 4 Kuva 5 Kosketus Valitun arvon käyttöönotto (tallennus). Valikon kohdan valinta, muutos asetustilassa. Pitkään painaminen Pääkytkintoiminto PÄÄLLE/POIS. Jos laitehaussa on tunnistettu Truma inet Box, kierto-/painonapin toiminto muuttuu (katso APP-tila inet Box -laitteen yhteydessä sivulla 6). Kierto-/painonapilla (8) voi siirtyä valikoiden välillä (rivit 3 ja 4) sekä määrittää asetuksia. Näyttö (1) on taustavalaistu. Takaisin-painikkeella (9) valikosta voi poistua. 4 Takaisin-painike Painamalla Takaisin-painiketta (9) valikosta voi poistua ja asetukset voi hylätä. Se tarkoittaa sitä, että nykyiset arvot säilytetään.

5 Ensimmäinen käyttöönotto Suorita seuraavat vaiheet järjestelmän ensimmäisen käyttöönoton yhteydessä: Jännitelähteen päällekytkeminen. 12 V säätöpaneelille Truma CP plus VarioHeat, Truma VarioHeat ja Truma E-Kit ja 230 V ilmastointijärjestelmille ja Truma E-Kit -sarjalle. Käynnistä laitteiden haku valikon kohdassa Huoltovalikko -> RESET -> PR SET. Vahvistamisen jälkeen Truma CP plus VarioHeat -säätöpaneeli alustetaan. Tämän vaiheen aikana näytöllä näkyy teksti INIT... Löydetyt laitteet lisätään säätöpaneeliin. Toiminnot Truma CP plus VarioHeat -säätöpaneelin valikkorivien (3, 4) toiminnot voi valita missä tahansa järjestyksessä. Käyttöparametrit esitetään tilarivillä (2) sekä osoittimien avulla (5, 6). Asetustilan valinta Kosketa kierto-/painonappia. Näytölle ilmestyy asetustila. Ensimmäinen symboli vilkkuu. Käyttöönotto Käynnistys-/valmiustilanäyttö Kun Truma CP plus VarioHeat -säätöpaneeli on liitetty jännitelähteeseen, näytölle ilmestyy muutaman sekunnin kuluttua käynnistystilanäyttö. Kuva 7 Kytkeminen päälle / pois päältä Käynnistäminen Kosketa kierto-/painonappia. Kuva 6 Näytöllä näytetään vuorotellen kellonaika ja asetettu sisälämpötila. Erityiset näytöt ilmastointijärjestelmän IR-kaukosäätimen tai CI-BUS-järjestelmän kautta annettujen komentojen yhteydessä (katso Erityiset näytöt sivulla 14). Korjauksen/jälkiasennuksen jälkeen on toistettava Ensimmäinen käyttöönotto. Aiemmin asetetut arvot/käyttöparametrit ovat käynnistämisen jälkeen uudelleen käytössä. Sammuttaminen Paina kierto-/painonappia yli 4 sekunnin ajan. Truma CP plus VarioHeat -säätöpaneelin sammuminen voi kestää joitakin minuutteja kauemmin lämmittimen tai ilmastointijärjestelmän sisäisen jälkikäynnin vuoksi (tänä aikana näytöllä näkyy OFF ). 5

6 APP-tila inet Box -laitteen yhteydessä Toiminta APP-tilassa liitettynä olevat laitteet ja Truma CP plus VarioHeat siirtyvät valmiustilaan. Ei lämmitystoimintoa. Ei lämpimän veden tuotantoa. Ilmastointijärjestelmä ei toimi. Ei Truma CP plus VarioHeat -säätöpaneelin ajastimen toimintoa CP plus -säätöpaneeli pystyy edelleen vastaanottamaan Truma App -sovelluksen tai ilmastointijärjestelmän infrapunakaukosäätimen välityksellä annettuja komentoja. Tämä merkitsee sitä, että liitettyjä laitteita voi edelleen käyttää Truma App -sovelluksella tai ilmastointijärjestelmän infrapunakaukosäätimellä. APP-tilan kytkeminen päälle Paina kierto-/painonappia noin kahden sekunnin ajan, kunnes näyttöön ilmestyy APP. Vapauta kierto-/painonappi. Aiemmin asetetut arvot tallennetaan. APP-tilan sulkeminen APP-tila suljetaan, kun Truma App -sovelluksella tai ilmastointijärjestelmän infrapunakaukosäätimellä välitetään uusia arvoja kun Truma CP plus VarioHeat -säätöpaneeli havahdutetaan painamalla kierto-/painonappia. Aiemmin tallennetut arvot otetaan tällöin käyttöön. 6 Sisälämpötilan muutos Valitse kierto-/painonapilla symboli valikkoriviltä (3). Siirry asetustilaan koskettamalla. Yhdistetystä laitteesta riippuen valitse kierto-/painonapilla joko lämmitin (HEATER) tai ilmastointijärjestelmä (AC). Kosketa kierto-/painonappia valinnan vahvistamiseksi. Valitse kierto-/painonapilla haluttu lämpötila. Kosketa kierto-/painonappia arvon vahvistamiseksi. Kuva 8 a b c d f e 2 3 Lämpötilaa voi muuttaa nopeasti kierto-/painonapilla (valmiustilanäytössä). Lämmitin (HEATER) Valittavissa oleva lämpötila-alue 5 30 C (1 C-vaiheet) a = Lämmitin päälle Symboli palaa, jos huoneenlämpötilaa ei ole vielä saavutettu, symboli vilkkuu Lämmittimen kytkemiseksi pois päältä on valittava alle 5 C:n (OFF) lämpötila-alue. Ilmastointijärjestelmä (AC) Valittavissa oleva lämpötila-alue C (1 C-vaiheet) b = COOL Ilmastointijärjestelmä on käynnistetty c = AUTO Ilmastointijärjestelmä on asetettu automaattitilaan d = HOT Ilmastointijärjestelmä on lämmitystilassa e = VENT Ilmastointijärjestelmä on kiertoilmatilassa

7 Ilmastointiautomatiikka (AUTO) valittavissa oleva lämpötila-alue C (1 C -vaiheet) Automaattinen vaihtaminen lämmittimen ja ilmastointijärjestelmän välillä sisälämpötilan pitämiseksi lähestulkoon samana. f = AUTO Ilmastointiautomatiikka on kytketty päälle Ilmastointiautomatiikan käyttämisen edellytykset: Lämmittimen ja ilmastointijärjestelmän on oltava liitettyinä. Ilmastointiautomatiikan ACC on oltava aktivoituna huoltovalikossa (katso Huoltovalikko sivulla 11). Energiatyypin valitseminen Näytetään ainoastaan, jos Truma VarioHeat on liitettynä yhdessä Truma E-Kit -sarjan kanssa. Valitse kierto-/painonapilla symboli valikkoriviltä (3). Siirry asetustilaan koskettamalla. Valitse kierto-/painonapilla haluttu energiatyyppi. Kosketa kierto-/painonappia valinnan vahvistamiseksi. a b c d e Symboli Energiatyyppi Kuvaus a GAS Truma VarioHeat lämmittää kaasukäytössä. b MIX 1 Truma VarioHeat lämmittää kaasukäytössä. Truma E-Kit lämmittää 900 W:n teholla. c MIX 2 Truma VarioHeat lämmittää kaasukäytössä. Truma E-Kit lämmittää maks W:n teholla. d EL 1 Truma E-Kit lämmittää 900 W:n teholla. e EL 2 Truma E-Kit lämmittää maks W:n teholla. Puhallintason valitseminen Kun lämmitin/ilmastointijärjestelmä on yhdistetty Valitse kierto-/painonapilla symboli valikkoriviltä (3). Siirry asetustilaan koskettamalla. Valitse kierto-/painonapilla haluttu puhallintaso. Kosketa kierto-/painonappia arvon vahvistamiseksi. a b c d 2 Kuva 9 3 Kuva

8 Lämmitin (HEATER) Symboli Käyttötapa Kuvaus OFF Puhallin sammutettu. (Valittavissa ainoastaan, kun yksikään laite ei ole toiminnassa). a VENT 1 Kiertoilma, kun yksikään laite ei ole toiminnassa. Kierrosnopeuden voi valita 10 eri asetuksesta. b AUTO Puhaltimen automaattinen säätely lämmitystehosta riippuen / kulloiseenkin lämmitystarpeeseen optimoituna. c BOOST2 Nopea sisätilan lämmitys Käytettävissä, kun valitun ja todellisen sisälämpötilan ero on >10 C. Ei käytettävissä sähkökäytössä (EL1, EL2). d NIGHT Erityisen hiljainen puhallinkäyttö. Lämmitin käy vain osittaisella kuormituksella, asetettua huoneenlämpötilaa ei mahdollisesti voida saavuttaa (ajoneuvon koosta ja ulkolämpötilasta riippuen). Käytettävissä vain kaasukäytössä (GAS). 1. Voi johtaa moottorin suurempaan kulumiseen käytön yleisyydestä riippuen. Tasoa voi muuttaa nopeasti kierto-/painonapilla (valmiustilanäytössä). 2. Puhallintaso BOOST kuluttaa enemmän virtaa ja moottoria sekä tuottaa enemmän melua. Kun lämmitin käynnistetään (sisälämpötila asetettu), tilariville (2) ilmestyy edellisen lämmityskerran yhteydessä valittu puhallintaso. Esiasetuksena on AUTO. Ilmastointijärjestelmä (AC) Symboli Käyttötapa Kuvaus OFF Puhallin on sammutettu (Valittavissa ainoastaan, kun yksikään laite ei ole toiminnassa). a b LOW Alhainen puhallintaso c MID Keskitason puhallintaso d HIGH Korkein puhallintaso e NIGHT Erityisen hiljainen puhallinkäyttö f AUTO Puhallintason automaattinen valinta. Ei voida muuttaa AUTO-tilassa. Ajastimen asettaminen Pakokaasujen aiheuttama myrkytysvaara. Aktivoitu ajastin kytkee lämmittimen päälle myös vapaa-ajan ajoneuvon ollessa pysäköitynä. Lämmittimen pakokaasu saattaa aiheuttaa myrkytyksiä suljetuissa tiloissa (esim. autotalleissa, korjaamoissa). Kun vapaa-ajan ajoneuvo on pysäköitynä suljettuihin tiloihin: Sulje lämmittimen polttoaineen syöttö (kaasu). Kytke Truma CP plus VarioHeat -säätöpaneeli pois päältä, jotta lämmitin ei kytkeytyisi uudelleen päälle Truma App -sovelluksen tai ajastimen johdosta (katso Kytkeminen päälle / pois päältä ). 8

9 Käytä ilmastointijärjestelmän käytön yhteydessä ainoastaan Truma CP plus VarioHeat -säätöpaneelin ajastinta, jotta tietyn aikavälin käynnistys- ja sammumisajat on mahdollista määrittää yksiselitteisesti. Jos ajastin on aktivoitu (ON), näytetään ensin valikko Poista ajastin käytöstä (OFF). Sammumisajan syöttäminen Valitse kierto-/painonapilla tunnit ja sen jälkeen minuutit. 24 h -tila 12 h -tila Valitse kierto-/painonapilla symboli valikkoriviltä (4). Siirry asetustilaan koskettamalla. Syötä käynnistysaika Valitse kierto-/painonapilla tunnit ja sen jälkeen minuutit. 24 h -tila 12 h -tila Kuva 13 Kuva 14 = a. m. = p. m. Kuva 11 Kuva 12 = a. m. = p. m. Jos käynnistys-/sammumisaika ylitetään syötön yhteydessä, käyttöparametrit otetaan huomioon vasta, kun seuraava käynnistys-/sammumisaika saavutetaan. Siihen asti ajastimen ulkopuolella asetetut käyttöparametrit pysyvät voimassa. Sisälämpötilan asettaminen Valitse yhdistetystä laitteesta riippuen kierto-/painonapilla joko lämmitin (HEATER), ilmastointijärjestelmä (AC) tai ilmastointiautomatiikka (AUTO) (katso Sisälämpötilan muutos sivulla 6). Kosketa kierto-/painonappia valinnan vahvistamiseksi. Valitse kierto-/painonapilla haluttu sisälämpötila. Kosketa kierto-/painonappia arvon vahvistamiseksi. Kuva 15 9

10 Energiatyypin valitseminen (vain HEATER) Jos kaipaat lisätietoja, katso Energiatyypin valitseminen sivulla 7 Valitse kierto-/painonapilla haluttu energiatyyppi. Kosketa kierto-/painonappia valinnan vahvistamiseksi. Ajastin pysyy aktiivisena (jopa joitakin päiviä), kunnes se poistetaan käytöstä (OFF). Kun ajastin on ohjelmoitu ja otettu käyttöön, ajastinsymboli vilkkuu. Ajastimen käytöstä poistaminen (OFF) Siirry asetustilaan koskettamalla. Poista kierto-/painonapilla ajastin käytöstä (OFF). Kosketa kierto-/painonappia arvon vahvistamiseksi. Kuva 16 Puhallintason valitseminen Valitse kierto-/painonapilla haluttu puhallintaso. Kosketa kierto-/painonappia arvon vahvistamiseksi. Kuva 19 Valaistuksen käynnistys/sammutus Vain katon ilmastointijärjestelmän Truma Aventa yhteydessä, jossa on Aventa-ilmanjakaja (integroidulla valaistuksella). Kuva 17 Ajastimen käyttöönotto (ON) Ota kierto-/painonapilla ajastin käyttöön (ON). Kosketa kierto-/painonappia arvon vahvistamiseksi. 2 Valitse kierto-/painonapilla symboli valikkoriviltä (4). Siirry asetustilaan koskettamalla. Valitse kierto-/painonapilla haluttu toiminto. 1 5 Käynnistä valaistus. Kirkkauden voi valita 5 eri asetuksesta. OFF Sammuta valaistus. Kosketa kierto-/painonappia arvon vahvistamiseksi. Kuva 18 10

11 Kuva 20 4 Huoltovalikko 1. Lämmittimen sisälämpötilan tunnistimen kalibrointi (OFFSET) Liitetyn lämmittimen sisälämpötilan tunnistin voidaan mukauttaa yksilöllisesti kulloiseenkin tunnistimen asennukseen. Asettaminen on mahdollista 0,5 C:n portaissa alueella 5 C 5 C. Näyttö 24 h -tila Kellonajan asettaminen Näyttö 12 h -tila Esimerkki: Asetettu sisälämpötila 23 C; OFFSET = -1 C; Lämmittimen asetusarvo = 22 C Kuva 23 Esiasetus: 0 C (Celsius). Kuva 21 4 = a. m. = p. m. Kuva AC SET 1,2 Jäähdytetty sisälämpötila saattaa tuntua ilmastointiautomatiikkaa käytettäessä toisenlaiselta jäähdytyksen kuin lämmityksen yhteydessä. Toiminnolla AC SET asetetaan jäähdyttämisen ja lämmittämisen välinen Offset-arvo. Asettaminen on mahdollista 0,5 C:n portaissa alueella 0 C - 5 C. Valitse kierto-/painonapilla (8) symboli Kellonajan asettaminen valikkoriviltä (4). Tuntiosoitin vilkkuu. Aseta tunnit kierto-/painonapilla (8). Kun kierto-/painonappia (8) kosketetaan uudelleen, minuuttiosoitin vilkkuu. Aseta minuutit kierto-/painonapilla (8). Kosketa kierto-/painonappia (8) arvon vahvistamiseksi. Kuva 24 Esiasetus: +1 C (Celsius). Esimerkki: Asetettu sisälämpötila 23 C; AC SET = 2 C Ilmastointijärjestelmän asetusarvo = 25 C 1 Käytettävissä vain, kun ilmastointijärjestelmä ja lämmitin ovat liitettyinä. 2 Käytettävissä vain, kun ACC on asennossa ON. 11

12 3. ACC 1 ACC -toiminnolla aktivoidaan tai lukitaan toiminto ilmastointiautomatiikka AUTO. ON Toiminto ilmastointiautomatiikka AUTO aktivoidaan, valikossa Sisälämpötila voidaan valita Ilmastointiautomatiikka AUTO. Huoltovalikkoon tulee näkyviin AC SET. OFF Toiminto ilmastointiautomatiikka AUTO lukitaan. Ilmanpoistoaukoista tuleva lämmin- tai kylmäilma ei saa virrata sisälämpötilan tunnistimen päälle. Tämä on huomioitava erityisesti Aventa-ilmastointijärjestelmien ilmaläppiä säädettäessä. paikkaan, jossa on hyvä ilmanvirtaus, ei ajoneuvon kattoon. Truma-jälleenmyyjät / Truma Partner -kumppanit on koulutettu asentamaan ilmastointiautomatiikka oikein. Löydät jälleenmyyjämme / Truma Partner -kumppanimme osoitteesta 4. Lämpötilan näyttö C / F Valitse lämpötilan näyttö C (Celsius) tai F (Fahrenheit). Kuva 25 Esiasetus: OFF Truma-ilmastointiautomatiikan toiminta riippuu ammattimaisesta asennuksesta. Truma-jälleenmyyjäsi/kumppanisi antaa sinulle mielellään tietoa siitä, onko ajoneuvosi soveltuva. Edellytykset ilmastointiautomatiikan odotustenmukaiselle toiminnalle: 1. Ilmastointijärjestelmä ja lämmitin kattavat ajoneuvon koko sen alueen, jonka lämpötilaa halutaan säädellä. 2. Lämmittimen sisälämpötilan tunnistin on ilmastointiautomatiikan päätunnistin ja sen on tästä syystä oltava asennettuna sopivaan paikkaan, eli alueelle, jolla halutaan saavuttaa haluttu sisälämpötila paikkaan, jossa ulkolämpötila ja auringonlämpö vaikuttavat siihen niin vähän kuin mahdollista loitolle lämmin- ja kylmäilmaputkista tai muista lämpölähteistä Kuva 26 Esiasetus: C (Celsius). 5. Taustavalon muuttaminen Voit muuttaa Truma CP plus VarioHeat -säätöpaneelin taustavalon 10 portaassa. Kuva 27 12

13 6. 12 h / 24 h -tila Kellonajan näyttö12 h- (a. m., p. m.) / 24 h -tilassa. 8. Versionumeron näyttö Lämmittimen, ilmastointijärjestelmän, Truma inet Box -laitteen ja Truma CP plus VarioHeat -säätöpaneelin versionumeron näyttö. Esimerkki: H > H = laite; = versionumero Kuva 28 Esiasetus: 24 h -tila. 7. Kielen muuttaminen Valitse haluamasi kieli (saksa, englanti, ranska, italia). Kuva 29 Esiasetus: englanti. Kuva 30 Laite P = Säätöpaneeli Truma CP plus VarioHeat L = Säätöpaneeli Truma CP plus VarioHeat CI-Bus A = Ilmastointijärjestelmä H = Truma VarioHeat T = Truma inet Box E = Truma E-Kit 9. Esiasetus (RESET) Reset-toiminnolla voidaan palauttaa Truma CP plus VarioHeat -säätöpaneeli takaisin tehdasasetuksiin. Kaikki asetuksiin tehdyt muutokset peruutetaan tällöin. Uudet liitetyt laitteet tunnistetaan ja tallennetaan säätöpaneeliin. Jännitelähteen päällekytkeminen 12 V säätöpaneelille Truma CP plus VarioHeat, Truma VarioHeat ja Truma E-Kit ja 230 V ilmastointijärjestelmille ja Truma E-Kit -sarjalle. Asetusten palautus Valitse RESET kierto-/painonapilla (8). Kosketa kierto-/painonappia (8) Näytölle ilmestyy PR SET. Vahvista koskettamalla kierto-/painonappia (8). 13

14 Truma App -sovellus ja inet Box Annettaessa komentoja mobiililaitteella Truma APP -sovellusta käyttäen näyttöön ilmestyy APP. Kuva 31 Vahvistamisen jälkeen Truma CP plus VarioHeat -säätöpaneeli alustetaan. Tämän vaiheen aikana näytöllä näkyy teksti INIT... Erityiset näytöt Verkkojännite 230 V käytettävissä Symboli ilmaisee, että 230 V:n verkkojännite (maasähkö) on käytettävissä liitettynä olevassa lämmittimessä ja/tai ilmastointilaitteessa. Ulkoinen säätöpaneeli (CI-BUS) Annettaessa komentoja ulkoisella säätöpaneelilla CI-BUS näyttöön ilmestyy CI. Truma CP plus VarioHeat CI-BUS -säätöpaneeli on aivan oma vaihtoehtonsa, joka voidaan varustaa vain valmistajan toimesta. Energiatyypin näyttö Lämmitinkäytössä näytetään energiatyyppi kaasu (a) (katso Energiatyypin valitseminen sivulla 7) a Kuva 32 Kuva 33 Infrapunakaukosäädin (IR) (ilmastointijärjestelmä) Annettaessa komentoja ilmastointijärjestelmän infrapunakaukosäätimellä näyttöön ilmestyy IR. 14

15 Varoitus Varoitus/häiriö Jos jokin käyttöparametri on ohjealueen ulkopuolella, Truma CP plus VarioHeat -säätöpaneeli siirtyy välittömästi valikkotasolle Varoitus/häiriö ja näyttää varoituksen virhekoodin. Vianetsintäoppaan (alkaen sivu 17) avulla varoituksen syy voidaan selvittää ja korjata. Kuva 35 Häiriö W = Varoitus 42 = Virhekoodi H = Laite H = Truma VarioHeat A = Ilmastointijärjestelmä E = Truma E-Kit Paluu takaisin asetustilaan Näpäytä kierto-/painonappia tai paina Takaisin-painiketta. Jos näyttö on valmiustilassa, taustavalaistus aktivoituu sitä näpäytettäessä ja varoitus voidaan kuitata uudelleen näpäyttämällä. Kyseessä oleva laite pysyy toiminnassa, mikäli mahdollista. Kun käyttöparametri on jälleen ohjearvojen sisällä, symboli poistuu automaattisesti näytöltä. Kuva 34 1 Varoituksen virhekoodin lukeminen Kun varoitus on kuitattu, virhekoodi voidaan hakea uudelleen näyttöön. Häiriötilanteessa Truma CP plus VarioHeat -säätöpaneeli siirtyy välittömästi valikkotasolle Varoitus/häiriö ja näyttää häiriön virhekoodin. Vianetsintäoppaan (alkaen sivu 17) avulla häiriön syy voidaan selvittää ja korjata. Kuva 36 E = Häiriö 12 = Virhekoodi H = Laite H = Truma VarioHeat A = Ilmastointijärjestelmä E = Truma E-Kit Syy poistettu / paluu asetustilaan Kosketa kierto-/painonappia. Jos näyttö on valmiustilassa, taustavalaistus aktivoituu sitä näpäytettäessä ja häiriön on kuitattava uudelleen näpäyttämällä. Kyseessä oleva laite käynnistetään tarvittaessa uudelleen. Tämä voi kestää joitakin minuutteja yhdistettyjen laitteiden sisäisen jälkikäynnin vuoksi. Valitse varoitussymboli (1) kierto-/painonapilla. Kosketa kierto-/painonappia. Näytölle ilmestyy varoituksen virhekoodi. 15

16 Jos syytä ei poisteta, häiriö esiintyy uudelleen ja säätöpaneeli siirtyy jälleen valikkotasolle Varoitus/häiriö. Syytä ei poistettu / paluu asetustilaan Paina Takaisin-painiketta. Tässä tapauksessa häiriötä ei ole kuitattu Truma CP plus VarioHeat -säätöpaneelissa ja varoitussymboli (kuva 34 1) pysyy näytössä. Laite jää häiriötilaan. Muita yhdistettyjä laitteita voidaan käyttää. Häiriön virhekoodin lukeminen Kun häiriö on kuitattu, virhekoodi voidaan hakea uudelleen näyttöön. Valitse varoitussymboli (kuva 34 1) kierto-/painonapilla. Kosketa kierto-/painonappia. Näytölle ilmestyy häiriön virhekoodi. Huolto Truma CP plus VarioHeat -säätöpaneeli on huoltovapaa. Puhdista etuosa hankaamattomalla ja veteen kostutetulla liinalla. Jos se ei riitä, käytä neutraalia saippualiuosta. Jätehuolto Tekniset tiedot Näyttö LCD, mustavalkoinen, taustavalaistus Mitat (P x L x K) 92 x 103 x 40 mm Käyttölämpötila-alue -25 C +60 C Säilytyslämpötila-alue -25 C +70 C Liitännät Truma CP plus VarioHeat TIN-väylä Truma CP plus VarioHeat CI-BUS TIN-väylä, CI-BUS Jännitteensyöttö 8 V 16,5 V Virrankulutus nimellisjännitteellä 12 V maks. 65 ma (100 % taustavalo) 6,5 ma 10 ma (valmiustila) Lepovirrankulutus maks. 3 ma (pois päältä) Paino n. 100 g Suojausluokka Luokka III Suojaustyyppi IP00 Oikeus teknisiin muutoksiin pidätetään! Laite tulee hävittää käyttäjän maassa voimassaolevien hallinnollisten määräysten mukaisesti. Kansallisia määräyksiä ja lakeja (Saksassa esimerkiksi käytettyjä ajoneuvoja koskeva määräys) tulee noudattaa. 16

17 Vianetsintäopas Truma VarioHeat (H) Virhekoodi Syy Ratkaisu E 2 H E 16 H Liekkiä ei tunnisteta: Kaasupullo tyhjä Kaasupullo tai kaasuletkun pikasulkuventtiili kiinni Kaasupullon vaihtaminen Avaa venttiilit ja tarkasta kaasun tulo Kaasunpaineen säätölaite jäätynyt Käytä säätimen lämmitystä (EisEx). Kaasupullon butaaniosuus liian korkea. Käytä propaania (butaani ei sovi lämmittämiseen, erityisesti alle 10 C:n lämpötiloissa) Palamisilman syöttö- tai pakokaasun poistoaukko suljettu Tarkasta aukkojen likaantuminen (lumisohjoa, jäätä, puiden lehtiä jne.) ja puhdista tarvittaessa W 25 H Ylijännite > 16,4 V Tarkista akun jännite ja jännitelähteet, kuten esim. laturi W 26 H Alijännite, akun jännite liian alhainen < 10 V Lataa akku, vaihda tarvittaessa vanhentunut akku W 27 H Lämpimän ilman poistot tukossa Kiertoilman imu tukossa Päätekappaleet EN suljettu W 28 H Hormin yläpuolella oleva ikkuna on auki (ikkunakytkin) W 29 H Uhkaava alijännite, akun jännite liian alhainen < 10,4 V W 255 H Lämmityksellä ei ole 12 V:n jännitelähdettä Ei yhteyttä lämmittimen ja säätöpaneelin välillä Poista sulku Poista sulku Avaa päätekappaleet EN Sulje ikkuna Lataa akku. Varmista 12 V:n jännitelähde Muodosta yhteys lämmittimen ja säätöpaneelin välille 17

18 Vianetsintäopas Truma-ilmastointijärjestelmä (A) Virhekoodi Syy Ratkaisu E 8 A W 8 A IR-vastaanotin irrotettu tai kaapelirikko Tarkasta IR-vastaanottimen pistokeliitäntä E 17 A W 17 A Jännitteen lasku 230 V:n jännitteensyötössä Tarkasta 230 V:n jännitteensyöttö Vianetsintäopas Truma E-Kit (E) Virhekoodi Syy Ratkaisu W 101 E Ylijännite > 16,1 V Tarkista akun jännite ja jännitelähteet, kuten esim. laturi W 102 E Alijännite, akun jännite liian alhainen < 10,4 V W 103 E Lämpimän ilman poistot tukossa Kiertoilman imu tukossa W 104 E Ei 230 V:n käyttöjännitettä 230 V:n sulake viallinen W 255 E Truma E-Kit -sarjalla ei ole 12 V:n jännitelähdettä Ei yhteyttä Truma E-Kit-sarjan ja säätöpaneelin välillä Lataa akku, vaihda tarvittaessa vanhentunut akku Tarkasta yksittäiset poistoaukot Poista kiertoilman imun tukos Palauta 230 V:n käyttöjännite Vaihda 230 V:n sulake Varmista 12 V:n jännitelähde Muodosta yhteys lämmittimen ja säätöpaneelin välille Ellei häiriötä voida korjata näillä toimenpiteillä, tai jos näytölle ilmestyy virhekoodeja, joita et löydä vianetsintäoppaasta, ota yhteys Truma-huoltoon. 18

19 Asennusohje Turvallisuusohjeita Toimituksen sisältö Ajoneuvoihin asennuksen on vastattava käyttömaassa voimassaolevia teknisiä ja hallinnollisia määräyksiä (esim. Euroopassa EN 1648, VDE ). Muissa maissa tulee noudattaa asianomaisia voimassaolevia määräyksiä. Kansallisia määräyksiä ja säädöksiä on noudatettava. 1 säätöpaneeli Truma CP plus VarioHeat 1 suojus (mallista riippuen) 1 ruuvi (säätöpaneelin yläosan kiinnitys) 4 ruuvia seinäasennukseen (mallista riippuen) 1 käyttö- ja asennusohje 1 12 V:n liitäntäkaapeli 30 cm (+ = punainen, - = punainen/ musta) 1 sulaketeline, jossa 1 A -sulake (mallista riippuen) 1 liitäntäkaapeli TIN-väylä 6 m (mallista riippuen) Kuvaus Säätöpaneeli Truma CP plus VarioHeat 1 (virheellistä napaisuutta vastaan suojattu) saa tarvitsemansa jännitteen 12 V:n liitäntäkaapelin kautta. Liitäntäkaapelilla (TIN-väylä) säätöpaneeli yhdistetään Truma VarioHeat -lämmittimeen, Truma E-Kit -sarjaan, Truma-ilmastointijärjestelmään 2 ja/tai Truma inet Box -laitteeseen. Erikseen asennettava Truma CP plus VarioHeat -säätöpaneeli soveltuu asennettavaksi seinään tasaiselle alustalle. 1 tai Truma CP plus VarioHeat CI-BUS CI-BUS-järjestelmää varten ei voida asentaa jälkikäteen. 2 Saphir compact -järjestelmän yhteydessä ilmastointijärjestelmä on ehdottomasti yhdistettävä lämmittimeen säätöpaneelin kaapelin kytkimellä. Säätöpaneelin kaapelin kytkin on tilattava erikseen. Ei TG 1000 sinus -vaihtomuuntimen yhteydessä. Tilattavissa erikseen: Suojus CP plus Liitäntäkaapelista (TIN-väylä) saatavana muita pituuksia Asennusteline DBT 19

20 Mitat Sijaintipaikan valinta 92 9 Asenna säätöpaneeli Truma CP plus VarioHeat kosteudelta ja märältä suojattuun paikkaan. Jotta näyttö olisi mahdollisimman hyvin luettavissa, asenna Truma CP plus VarioHeat -säätöpaneeli silmien korkeudelle. Tee asennusaukko ,5 3,5 11, , ,5 3±1 3,5 21,1 19,8 Kuva 37 Mitat mm:nä. Kuva ei ole mittatarkka Kuva 38 Mitat mm:nä. Kuva ei ole mittatarkka 20

21 Liittäminen ESD-määräyksiä on noudatettava! Plusjohto on suojattava 1 A -sulakkeella. Asenna TIN-väylän ja 12 V -käyttöjännitteen liitäntäkaapeli vedottomasti silmukoiksi. Säätöpaneelia on voitava vetää noin 20 cm asennusaukosta ulospäin ilman, että pistoliitäntöihin kohdistuu vetoa. Älä missään tapauksessa vedä liitäntäkaapelista sen ollessa liitettynä säätöpaneeliin. Asenna liitäntäkaapeli (TIN-väylä) lämmittimeen ja ilmastointijärjestelmään ja liitä Truma CP plus VarioHeat -säätöpaneeliin. Kiinnitä 12 V:n liitäntäkaapeli ja liitä se katkaistuun 12 V:n käyttöjännitteeseen (jatkuva impulssi). Lämmitin ja Truma CP plus -säätöpaneeli on liitettävä samaan virtapiiriin. Plusjohto on suojattava 1 A -sulakkeella. Asennus Ellei asennusta voida tehdä rappauksen alle, Truma toimittaa tilauksesta lisävarusteena rappauksen päälle kiinnitettävän kehyksen (tuotenro ). Kiinnitä teline seinään 4 ruuvilla. Kuva 40 näkymä edestä + - Ø max. 3,4 mm Kiinnitä säätöpaneelin yläosa 2 salvan avulla runkoon. Ruuvaa säätöpaneelin yläosa kiinni. Kiinnitä kierto-/painonappi akseliin. TIN-Bus CI-BUS V + = punainen - = punainen/musta Kuva 39 näkymä takaa 1 Vain mallissa Truma CP plus VarioHeat CI-BUS. Ulkoinen säätöpaneeli (master) on liitettynä valmistajan toimesta. Kuva 41 Asenna säätöpaneelin yläosa ja kierto-/painonappi 21

22

23

24 Häiriötapauksissa ota yhteyttä Truma-huoltopalveluun tai johonkin valtuutetuista huoltokumppaneistamme osoitteessa Laitetyyppi ja sarjanumero (merkitty tyyppikilpeen) on hyvä pitää esillä asian käsittelyn nopeuttamiseksi. ATS Tuonti Oy Tiilipojanlenkki 4 Puh (0) FI VANTAA Faksi +358 (0) /2018 Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße Putzbrunn Deutschland Service Telefon +49 (0) Telefax +49 (0) service@truma.com
