1 Tutkimusselostus 1 (9) Tilaaja: Redi-Yhtiöt Oy Yrittäjäntie Klaukkala Janne Puronlahti janne.puronlahti@tiivistalo.fi Aerosana, Tescon ja Orcon tuotteiden ilmatiiveyden testaaminen 1. Johdanto 1.1 Tehtävä Tutkimuksen tehtävänä oli selvittää tuotteiden soveltuvuus ilmatiivistyskorjauksiin. Tuotteita käytettiin valmistajan ohjeiden mukaisesti. 1.2 Testatut tuotteet Aerosana Visconn: Dispersiopohjainen tiivistysmassa, jota voidaan levittää pensselillä, telalla tai ruiskuttamalla. Aerosana Visconn Fibre: Dispersiopohjainen tiivistysmassa, jota voidaan levittää pensselillä. Tuotteessa on lasikuituja, jotka parantavat silloitus- ja muodonmuutoskykyä. Tescon Primer RP: Pohjustin, jota käytetään tartunnan parantamiseen heikoilla tai vaikeasti puhdistettavilla pinnoilla ennen tiivistysmassan levittämistä. Tuotetta käytetään laimentamattomana. Tescon S Primer: Pohjustin, jota käytetään tartunnan parantamiseen heikoilla tai vaikeasti puhdistettavilla pinnoilla ennen tiivistysmassan levittämistä. Levitetään suoraan spray - pullolla. Orcon F: Yli 3 mm leveiden halkeamien ja kolojen esitäyttöön tarkoitettu puristinlevitteinen tiivistysmassa. Tuoteperhe esitetty kuvassa 1.

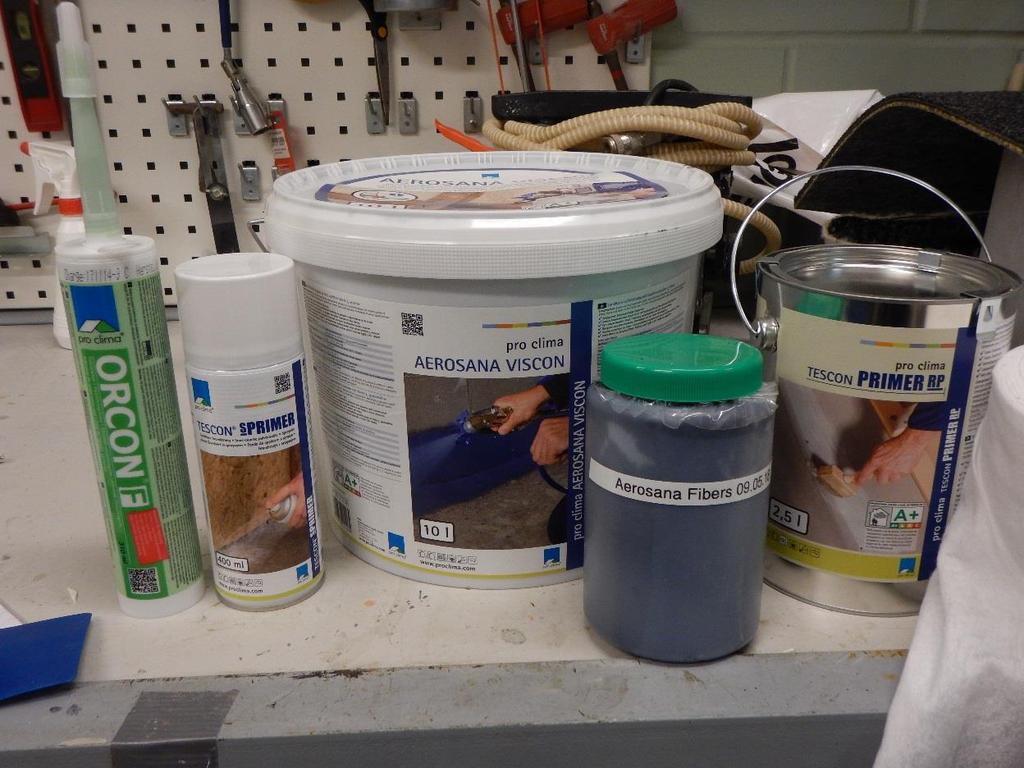

2 Tutkimusselostus 2 (9) Kuva 1. Testatut tuotteet. 2 Tutkimusmenetelmä Ilmatiiviyttä tutkittiin Sensistor 9012 WRS merkkiaineanalysaattorilla sekä siihen liitettävillä anturilla H21. Laitteella havaitaan merkkiainekaasua (5 % H % N2). Merkkiainelaite reagoi vetyyn (H2), jota normaali ilmakehässä maan pinnan tasolla ei ole lainkaan. Analysaattorin herkkyys merkkiaineelle on 0,7 ppm. Merkkiainelaiteanalysaattorin herkkyyttä voidaan säätää tasoille Tuotteen tiiviyttä mitattiin laitteen suurimmalla herkkyydellä 10. Ilmatiiviyden testaamista varten tehtiin kaksi seinänurkkausta kuvaavaa testilaatikkoa, joiden sisätilavuus oli n. 20 l. Laatikossa oli käytetty levymateriaalina kipsilevyä. Levyjen taustat oli tiivistetty tiivistysaineella ilmanpitäviksi. Laatikoiden sisänurkan levytykset käsiteltiin valmistajan toimittamilla materiaaleilla valmistajan työohjeiden mukaisesti. Testilaatikon rakenne: - Tiivistysaine - 13 mm kipsilevy mm puurunko - 13 mm kipsilevy - Aerosana Visconn ja Aerosana Viscon Fibre tiivistysmassa.

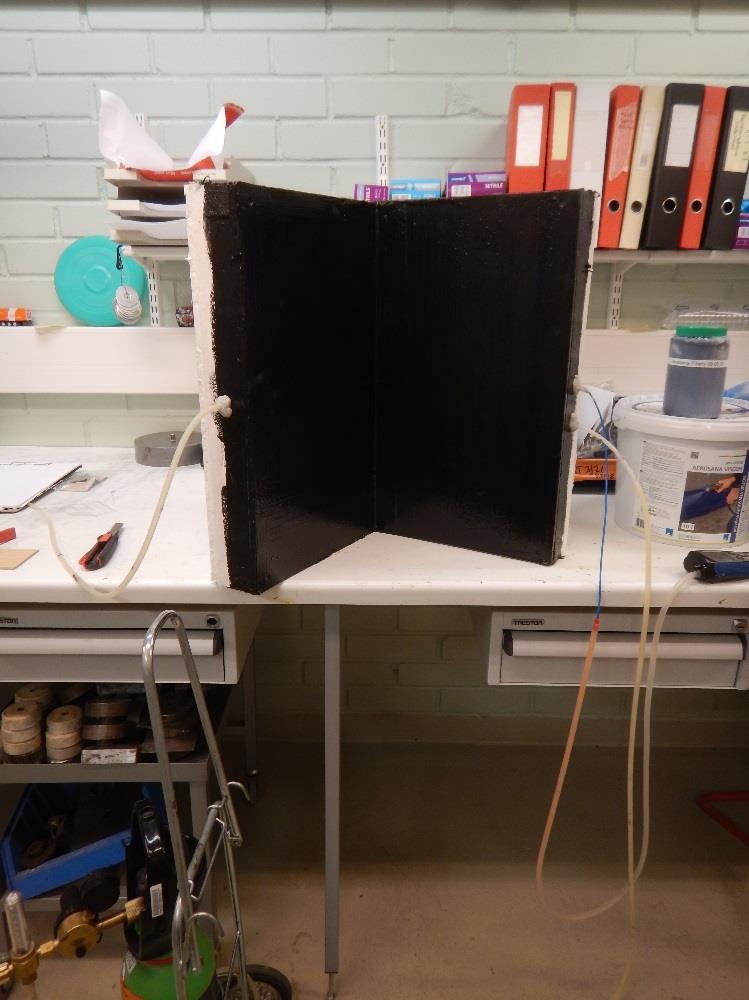

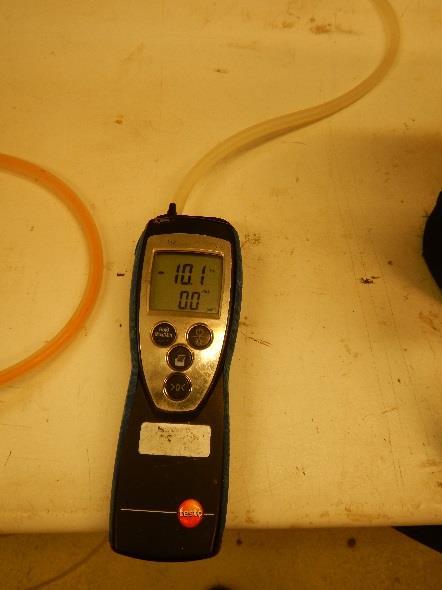

3 Tutkimusselostus 3 (9) Mittaus suoritettiin ylipaineistamalla jokaisen kotelon sisätila kaasun syöttölaitteistolla n. 10 Pa ylipaineiseksi huonetilaan nähden. Paine-eroa mitattiin koko testauksen ajan (kuva 1). Testijärjestely on esitetty kuvassa 2. Vetyseoksen vetypitoisuus on ppm. Seosta laskettiin 20 l kokoiseen testilaatikkoon n. 1 l, jolloin laatikon sisällä vallitsi n ppm pitoisuus vetyä. Ennen mittausta kaasuseoksen annettiin tasaantua laatikossa n. 2 min. Kuva 1. Paine-ero säädettiin molempien testilaatikoiden mittauksen yhteydessä n. 10 Pa ylipaineeseen. 3.Paineentasausputki 1.Paine-eron mittauspiste 2.Merkkiaineen syöttöreikä 4.Kaasupullo säätölaitteineen Kuva 2. Testijärjestely.

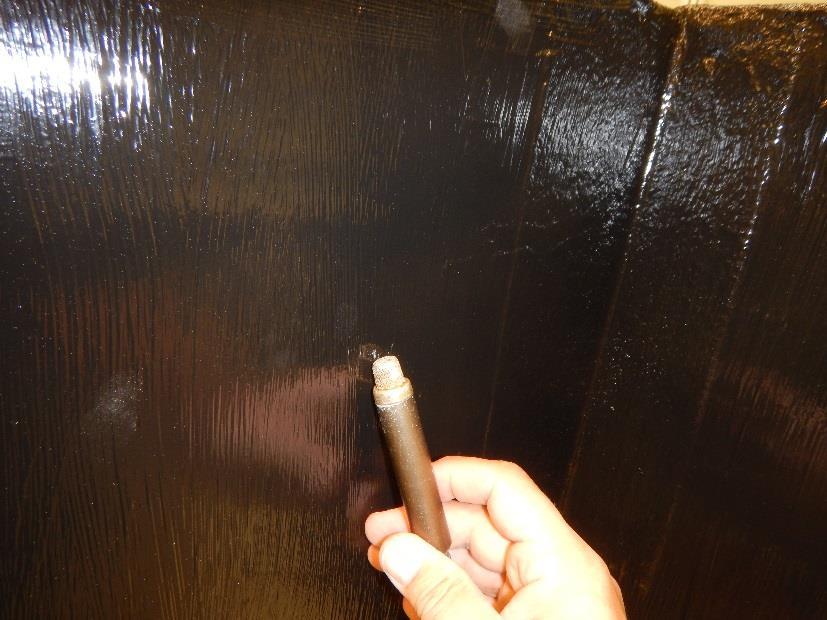

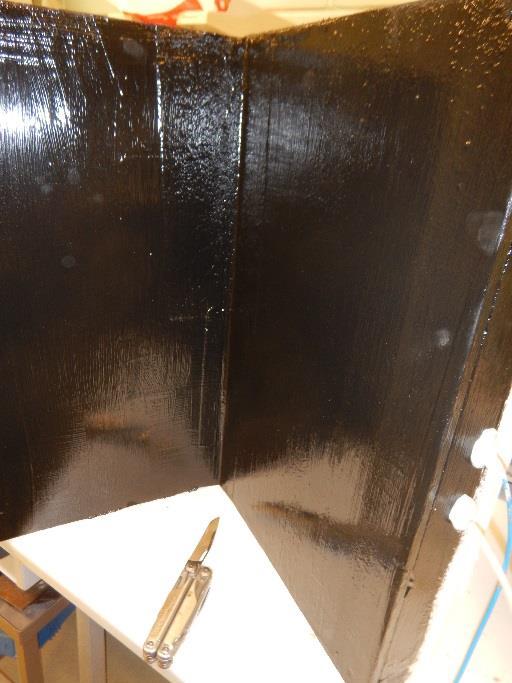

4 Tutkimusselostus 4 (9) 3 Havainnot Testin lopuksi materiaaleista otettiin näytepalat kerrospaksuuden määrittämistä varten. Kerrospaksuus määritettiin halkeamamikroskoopilla, jonka luentatarkkuus on 0,025 mm/viivaväli. 3.1 Aerosana Visconn + kuitukangas/contega Solido SL liitosnauha Aistinvaraisesti arvioiden työ oli siistin näköistä. Tiivistyskerroksen paksuus vaikutti ohuelta. Tiivistyksen pinnassa ei ollut havaittavissa reikiä tai halkeamia (kuva 3). Merkkiainelaitteella ei havaittu ilmavuotoja tiivistetystä tasopinnasta, eikä myöskään kummankaan nurkkavahvikkeen kohdalta. Kokeen lopussa tiivistykseen tehtiin testireikiä, joista voitiin välittömästi todeta merkkiaineen vuotoa (kuva 4). Kuva 3. Tiivistys oli tehty ohjeiden mukaisesti, eikä siitä havaittu merkkiainelaitteella ilmavuotoja. Kuva 4. Tiivistykseen tehdystä tarkastusrei ästä havaittiin välittömästi ilmavuotoa.

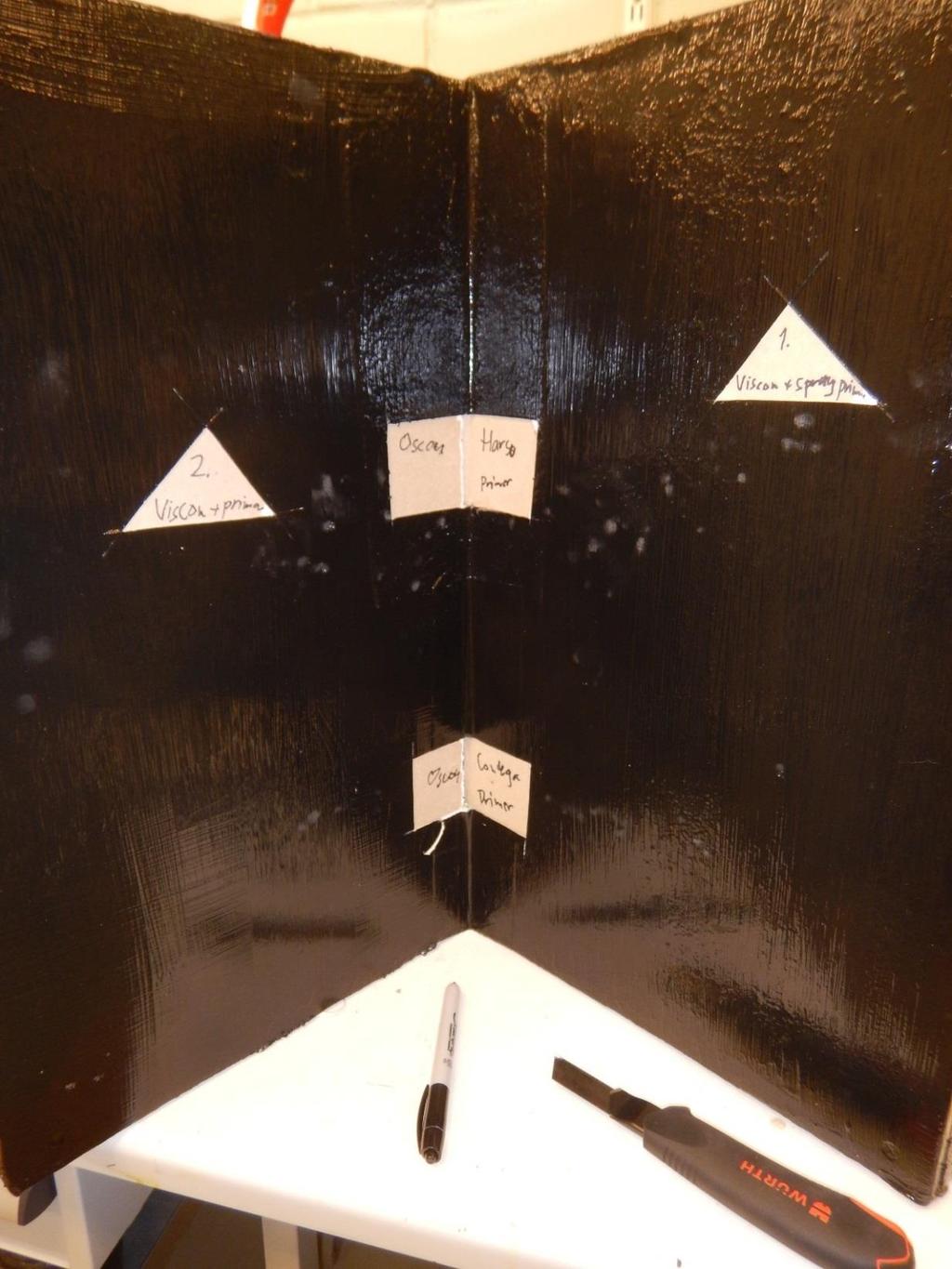

5 Tutkimusselostus 5 (9) Testin jälkeen leikattiin tiivistysmassasta näytepalat ainevahvuuden mittausta varten (kuva 5). Mittaus tehtiin tasopinnoista otetuille näytteille. Näytteet olivat erittäin ohuet ja tiivistysaine leikkautui aivan kartongin pinnasta irti. Tartunta oli kuitenkin aistinvaraisesti arvioiden kohtalainen. Nurkkavahvikkeiden kohdalla ainevahvuudet olivat suuremmat. Kuva 5. Testilaatikon 1. näytteenottokohdat.

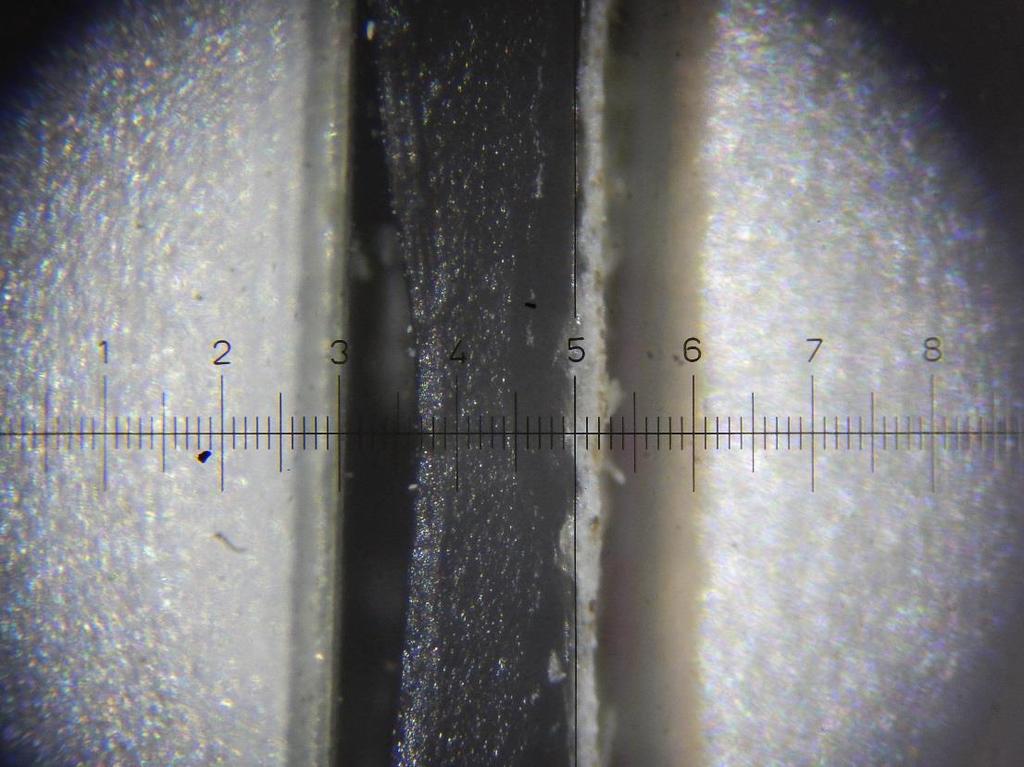

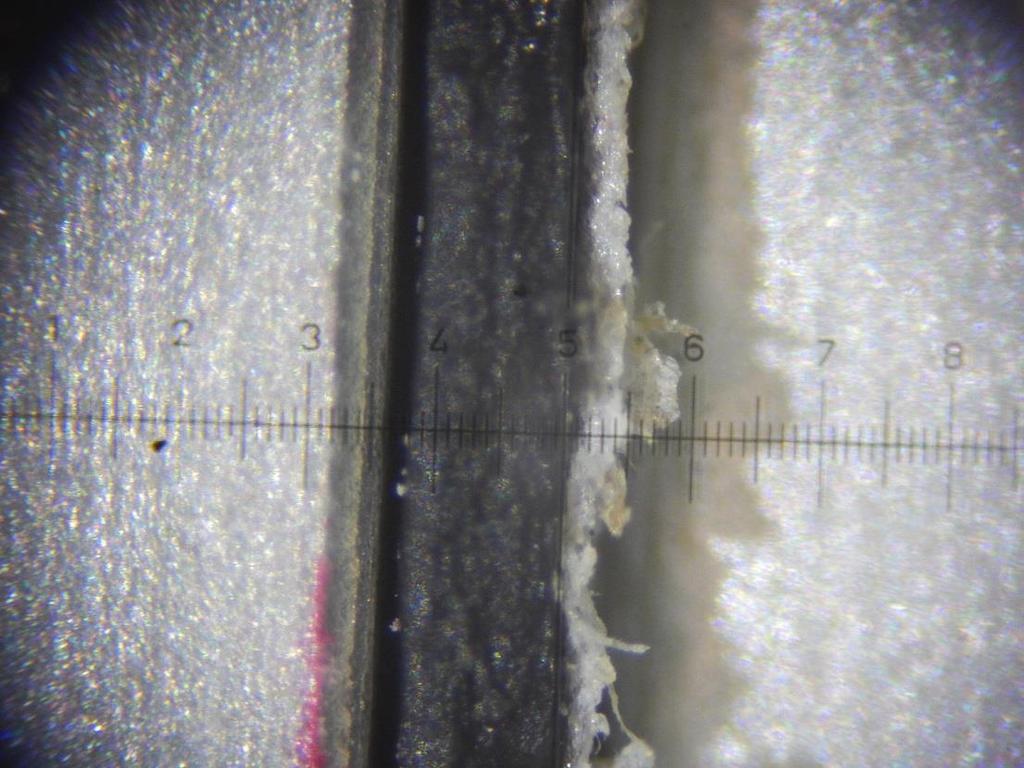

6 Tutkimusselostus 6 (9) Näytepaloista mitattiin seuraavat ainevahvuudet: - Näyte 1. Tescon S Primer + 2 x Aerosana Visconn, n. 0,3 mm (kuva 6). - Näyte 2. Tescon Primer RP + 2 x Aerosana Visconn, n. 0,3 mm (kuva 7). Kuva 6. Näytteen 1. paksuus oli n. 0,3 mm. Yksi viivaväli on 0,025mm. Kuva 7. Näytteen 2. paksuus oli n. 0,3 mm. Yksi viivaväli on 0,025mm.

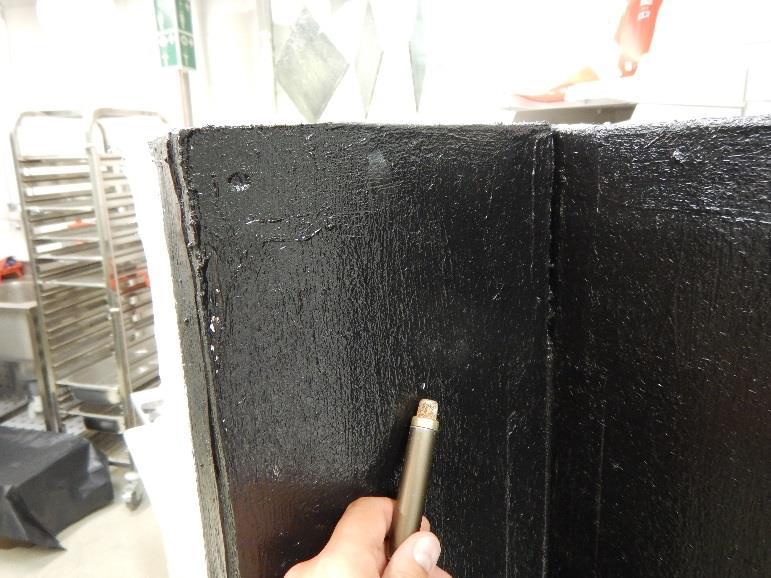

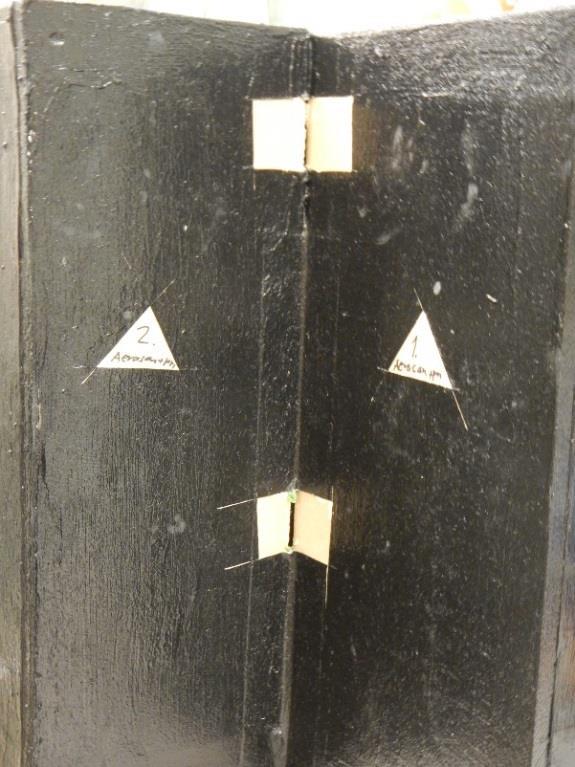

7 Tutkimusselostus 7 (9) 3.2 Aerosana Visconn Fibre + Contega Solido SL liitosnauha Aistinvaraisesti arvioiden työ oli siistin näköistä, mutta tiivistyskerroksen paksuus vaikutti ohuelta. Tiivistyksen pinnassa ei ollut havaittavissa reikiä tai halkeamia. Merkkiainelaitteella ei havaittu ilmavuotoja tiivistetystä pinnasta. Kokeen lopussa tiivistykseen tehtiin kaksi pientä reikää, joista voitiin välittömästi todeta merkkiaineen vuotoa (kuva 8). Kuva 8. Testilaatikon tiivistys oli aistinvaraisesti arvioiden ohjeiden mukainen, joskin vaikutti ohuelta. Tehdyistä testirei istä havaittiin välittömästi ilmavuotoa. Testin jälkeen leikattiin tiivistysmassasta näytepalat ainevahvuuden mittausta varten (kuva 9). Mittaus tehtiin tasopinnoista otetuille näytteille. Näytteet olivat myös tässä erittäin ohuet ja tiivistysaine leikkautui aivan kartongin pinnasta irti. Tartunta oli kuitenkin aistinvaraisesti arvioiden kohtalainen. Nurkkavahvikkeen kohdalla ainevahvuudet olivat suuremmat. Kuva 9. Testilaatikon 2. näytteenottokohdat.

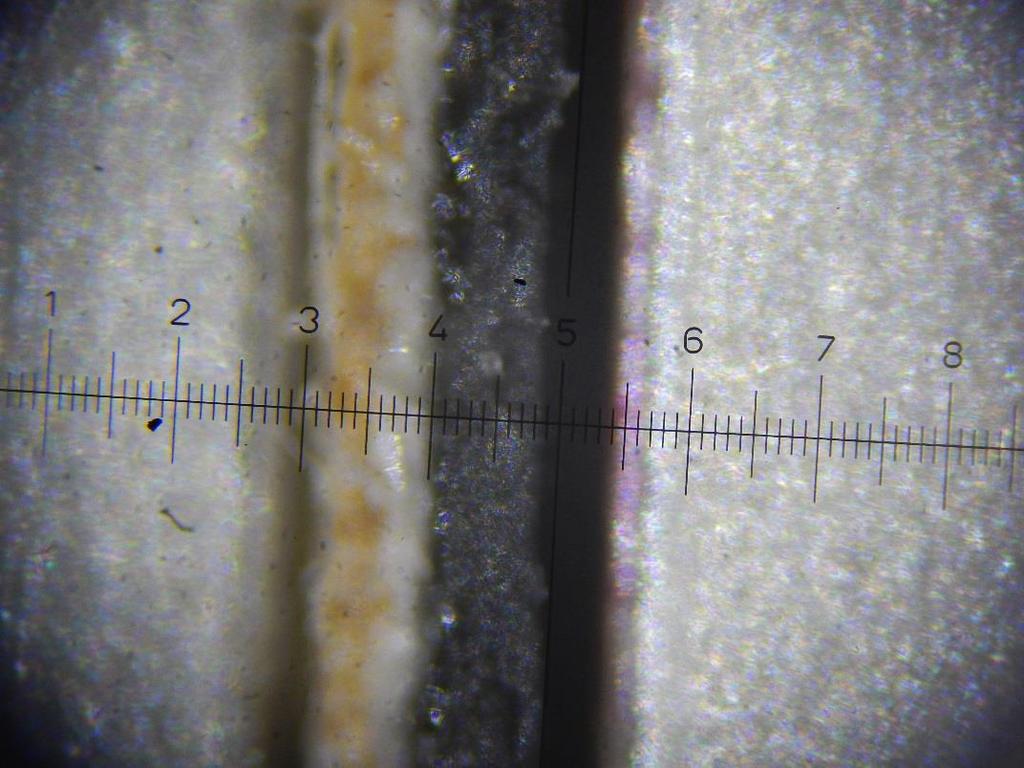

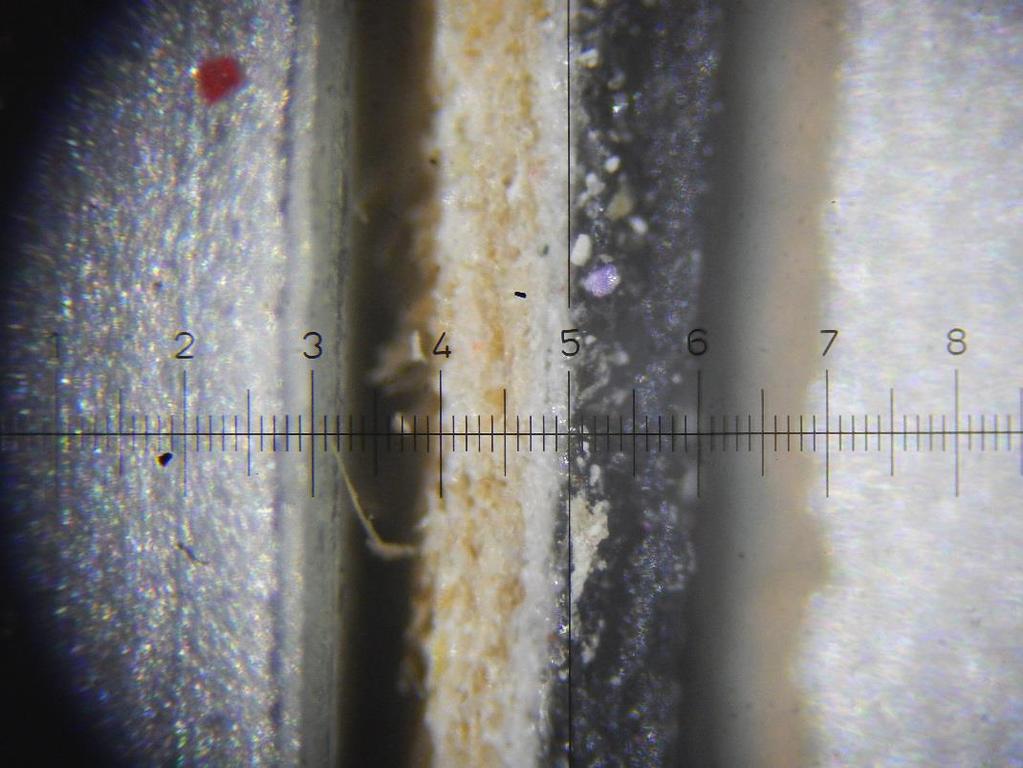

8 Tutkimusselostus 8 (9) Näytepaloista mitattiin seuraavat ainevahvuudet: - Näyte 1. Tescon Primer RP + 2 x Aerosana Viscon Fibers, n. 0,25 mm (kuva 10). - Näyte 1. Tescon Primer RP + 2 x Aerosana Viscon Fibers, n. 0,2 mm (kuva 11). Kuva 10. Näytteen 1. paksuus oli 0,25 mm. Yksi viivaväli on 0,025mm. Kuva 11. Näytteen 2. paksuus oli 0,2 mm. Yksi viivaväli on 0,025mm.

9 Tutkimusselostus 9 (9) 3.3 Muut havainnot 4 Yhteenveto Molemmat tiivistysmassat testattiin sivelylevityksellä. Kahdella sivelykerralla tuotteiden kalvopaksuus jäi poikkeuksellisen ohueksi. Telalevitystä ei testattu, tyypillisesti rakenteiden liitosalueet ovat telan leveyttä pienemmät ja massan levitys tehdään pensselillä. Aerosana Viscon voidaan levittää myös ruiskuttamalla, mutta tätä ei testattu. Aerosana Visconn ja Visconn Fibre Molemmat levitettävät massat olivat ilmanpitäviä testiolosuhteissa. Kahdella sivelyllä saavutettu kalvonpaksuus oli molemmilla tuotteilla kuitenkin erittäin ohut, jolloin työvirheille ei jää juuri mitään varaa. Lisäksi ainevahvuudella on merkitystä tiivistyksen muodonmuutoskyvylle ja pitkäikäisyydelle. Työohjeissa ei ollut mainintaa tavoiteltavasta kalvonpaksuudesta ja tämä tulisi työohjeisiin määrittää. Pohjusteet Tescon Primer RP ja Tescon S Primer soveltuvat tartunnan parantamiseen heikoilla ja epäpuhtailla alustoilla. Käytössä tulee noudattaa valmistajan tuotekohtaisia ohjeita. Orcon F: Soveltuu leveämpien rakojen ja halkeamien täyttöön. Päälle laitettava pohjuste muodostaa tiivistemassan kanssa hyvän tartunnan. Espoossa Vahanen Rakennusfysiikka Oy Petri Sallinen, Rkm Vanhempi asiantuntija Eero Salo, Rkm Vanhempi asiantuntija
