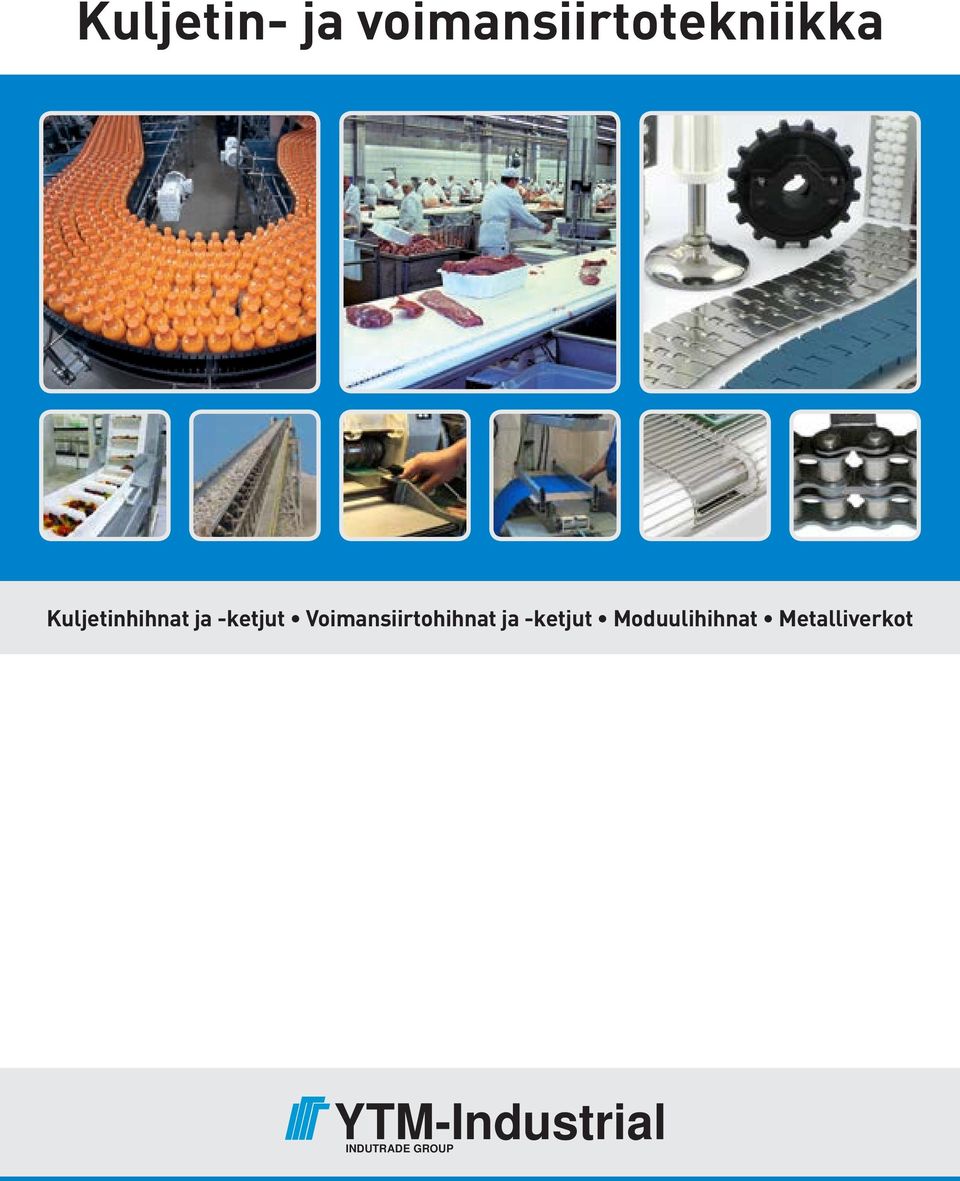

1 Kuljetin- ja voimansiirtotekniikka Kuljetinhihnat ja -ketjut Voimansiirtohihnat ja -ketjut Moduulihihnat Metalliverkot YTM-Industrial INDUTRADE GROUP

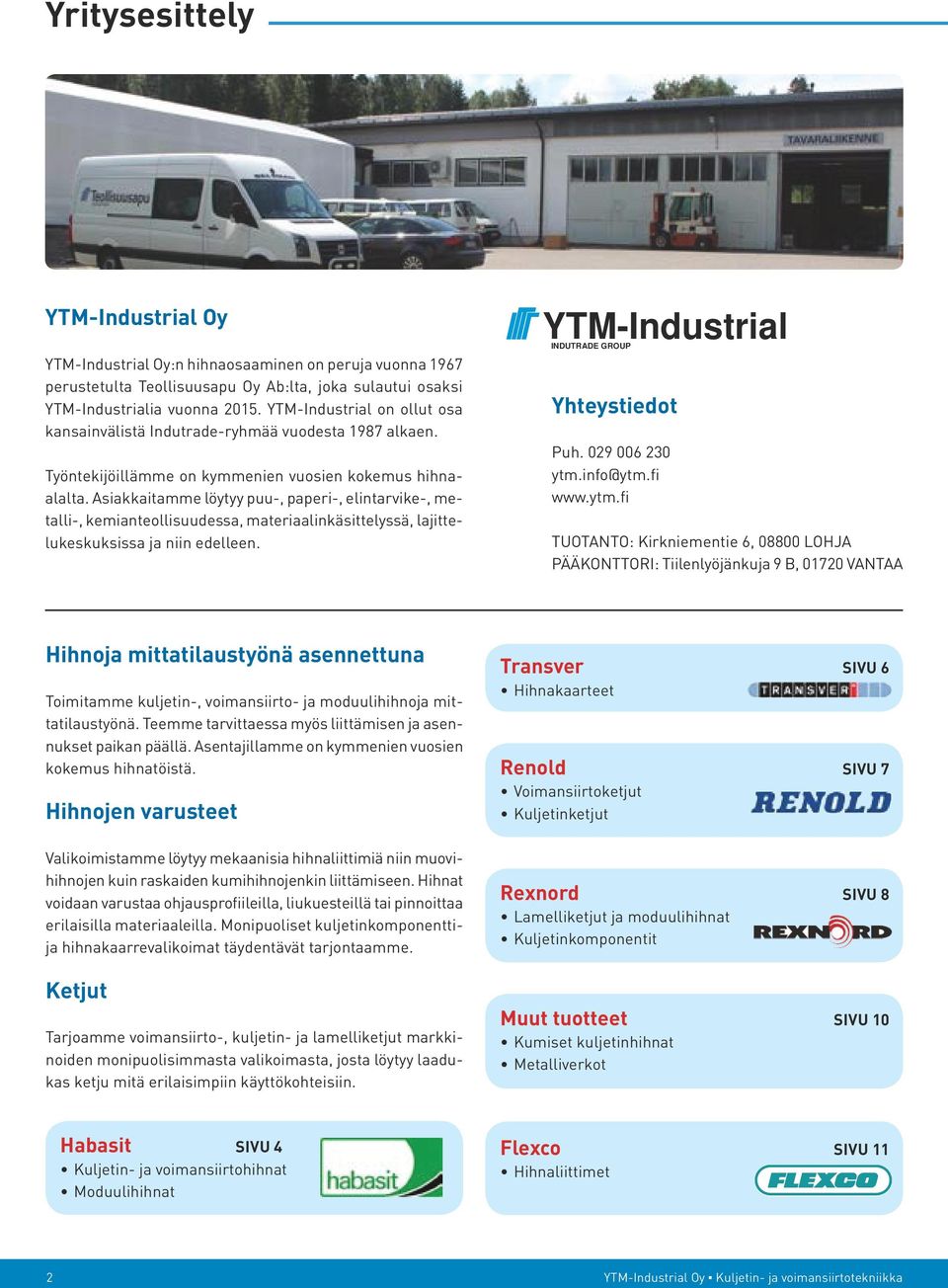

2 Yritysesittely YTM-Industrial Oy YTM-Industrial Oy:n hihnaosaaminen on peruja vuonna 1967 perustetulta Teollisuusapu Oy Ab:lta, joka sulautui osaksi YTM-Industrialia vuonna YTM-Industrial on ollut osa kansainvälistä Indutrade-ryhmää vuodesta 1987 alkaen. Työntekijöillämme on kymmenien vuosien kokemus hihnaalalta. Asiakkaitamme löytyy puu-, paperi-, elintarvike-, metalli-, kemianteollisuudessa, materiaalinkäsittelyssä, lajittelukeskuksissa ja niin edelleen. YTM-Industrial INDUTRADE GROUP Yhteystiedot Puh TUOTANTO: Kirkniementie 6, LOHJA PÄÄKONTTORI: Tiilenlyöjänkuja 9 B, VANTAA Hihnoja mittatilaustyönä asennettuna Toimitamme kuljetin-, voimansiirto- ja moduulihihnoja mittatilaustyönä. Teemme tarvittaessa myös liittämisen ja asennukset paikan päällä. Asentajillamme on kymmenien vuosien kokemus hihnatöistä. Hihnojen varusteet Transver SIVU 6 Hihnakaarteet Renold SIVU 7 Voimansiirtoketjut Kuljetinketjut Vom Kohlebergbau bis hin zu Warenhäusern verlassen sich Unternehmen, die mit Förderanlagen arbeiten, in Fragen der Valikoimistamme löytyy mekaanisia hihnaliittimiä niin muovihihnojen kuin raskaiden kumihihnojenkin liittämiseen. Hihnat voidaan varustaa ohjausprofiileilla, liukuesteillä tai pinnoittaa erilaisilla materiaaleilla. Monipuoliset kuljetinkomponenttija hihnakaarrevalikoimat täydentävät tarjontaamme. Ketjut Tarjoamme voimansiirto-, kuljetin- ja lamelliketjut markkinoiden monipuolisimmasta valikoimasta, josta löytyy laadukas ketju mitä erilaisimpiin käyttökohteisiin. Habasit SIVU 4 Kuljetin- ja voimansiirtohihnat Moduulihihnat Transportbandwartung auf Flexco. Mechanische Transportbandverbinder von Flexco helfen ihnen dabei, Betriebszeiten, Rexnord SIVU 8 Produktivität und Sicherheit zu optimieren. Lamelliketjut ja moduulihihnat Kuljetinkomponentit Wir bieten Ihnen hierfür das umfassendste Sortiment an qualitativ hochwertigen Produkten und garantieren einen unübertroffenen Kundenservice in allen Europavertriebszentrum ANKER-FLEXCO GmbH Leidringer Str D Rosenfeld Tel. +49 (0) Fax: +49 (0) info@anker-flexco.de Homepage: Produkt- und Anwendungsfragen. Muut tuotteet SIVU 10 Benötigen Sie weitere Informationen? Kumiset kuljetinhihnat Metalliverkot Hersteller Flexible Steel Lacing Company 2525 Wisconsin Avenue Downers Grove, IL U.S.A. Telefon: (630) Fax: (630) advertising@flexco.com Homepage: Australien: England: Deutschland: Mexiko: Flexco Neuseeland: Republik Südafrika: SIVU 11 Hihnaliittimet 2002 ANKER-FLEXCO GmbH, 7/02-5 Alligator, Far-Pul, Flexco, Flexco-Lok, HD, MegAlloy, RustAlloy, und Wedlok sind eingetragene Warenzeichen, und Deflector, Flex-Lok, FSK, Persuader, Quick-Fit, Scalloped Edge, und SR sind Warenzeichen der Flexible Steel Lacing Company. 2 YTM-Industrial Oy Kuljetin- ja voimansiirtotekniikka

3 YRITYSESITTELY Kattava varasto Tekninen neuvonta ja muut palvelut Varastoimme yli 200 erilaista hihnamateriaalia. Hihnamateriaali tulee meille yleensä isoissa rullissa - suurimmat leveydet jopa 4 metriä. Hihnakäyttöjen mitoitus ja suunnittelu. Tilaushistoriasta löytyy kaikki toimittamamme hihnat mittatietoineen nopeasti. Hihnojen mukana toimitamme tarran jossa on kaikki tarpeellinen tieto uuden hihnan tilaamista varten. Hihnoihin voidaan myös hitsata kolat ja ohjausprofiilit sekä tehdä pinnoitukset ja rei itykset. Indutrade-konsernin mahdollistamia etuja Olemme olleet vuodesta 1987 lähtien osana Indutrade-konsernia, jonka yli 20 yrityksen verkosto Suomen teollisuudessa mahdollistaa monipuolisen tukituotetarjonnan useille eri toimialoille, joiden parissa toimimme. YTM-Industrial Oy:n muusta tuotevalikoimasta asiakkaitamme saattavat kiinnostaa esimerkiksi: Molykote Voiteluaineet elintarviketeollisuudelle Indutrade AB ryhmä on kansainvälisesti toimiva liikekonserni, johon kuuluu yli 170 tytäryhtiötä 25 eri maassa, neljällä mantereella. Indutrade on jaettu viiteen liiketoiminta-alueeseen, jotka ovat: Engineering & Equipment Flow Technology Industrial Components Special Products Fluids & Mechanical Solutions Krytox NSF H1 öljyt ja rasvat DuPont Krytox performance lubricants Simalube Yksipistevoitelijat Lincoln Keskusvoitelujärjestelmät Typical Properties of Krytox General-Purpose Oils and Greases 1 GPL Oil Grades GPL Standard Grease Grades GPL Extreme Pressure Grease Grades GPL Anticorrosion Grease Grades smart lubrication ISO Grade of Oil Estimated Useful Range 3 C < < F < < Oil Viscosity, cst ASTM D C (68 F) C (104 F) C (212 F) Single Point Lubricator C (400 F) C (500 F) Oil Viscosity Index ASTM D Oil Pour Point ASTM D97 C < 70 < F < 94 < Oil Density, g/ml 0 C (32 F) C (212 F) Maximum Oil Volatility, ASTM D972 % in 22 hr (Modified) 66 C (150 F) < C (250 F) C (400 F) 10 <5 <1

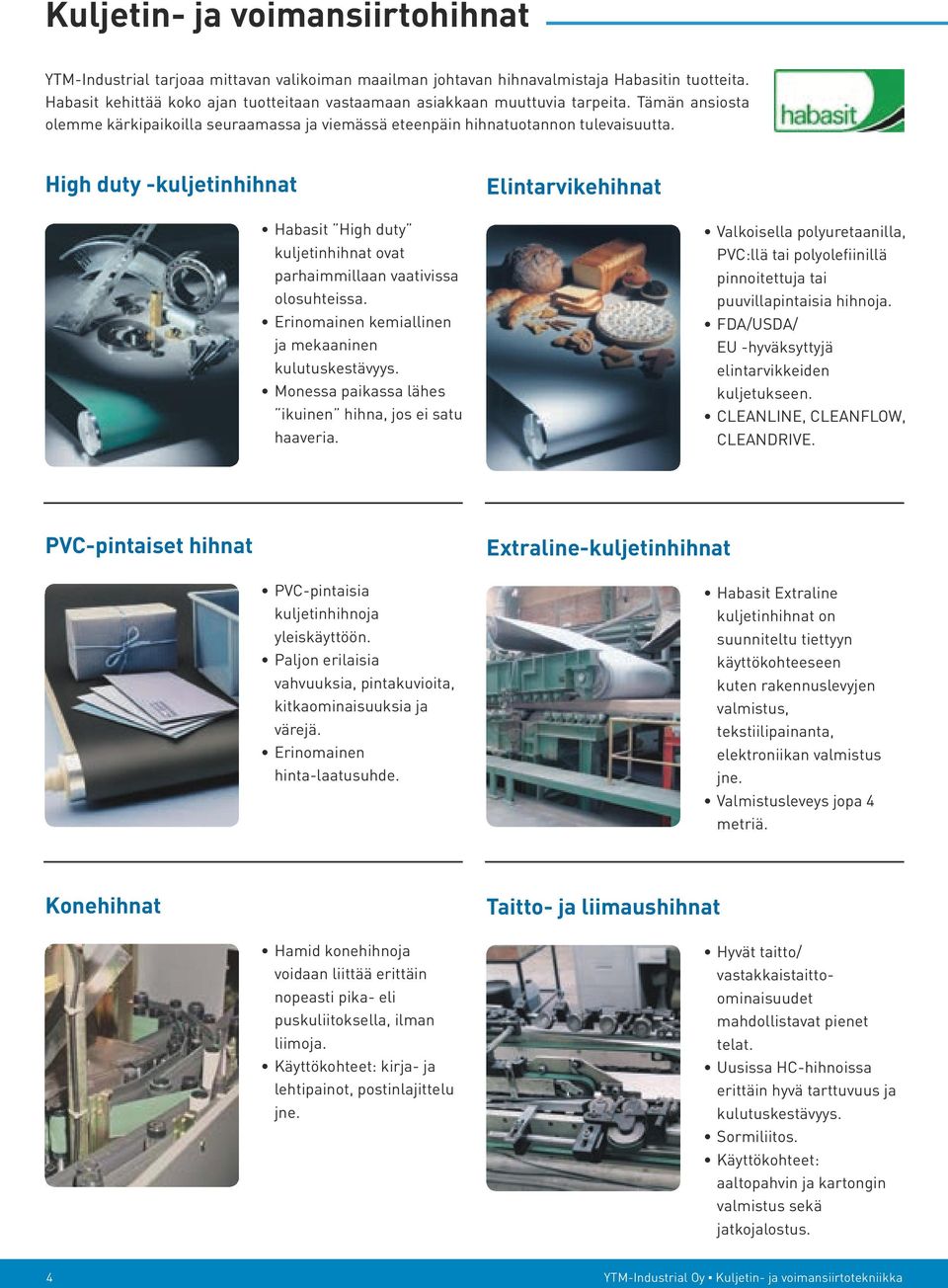

4 Kuljetin- ja voimansiirtohihnat YTM-Industrial tarjoaa mittavan valikoiman maailman johtavan hihnavalmistaja Habasitin tuotteita. Habasit kehittää koko ajan tuotteitaan vastaamaan asiakkaan muuttuvia tarpeita. Tämän ansiosta olemme kärkipaikoilla seuraamassa ja viemässä eteenpäin hihnatuotannon tulevaisuutta. High duty -kuljetinhihnat Elintarvikehihnat Habasit High duty kuljetinhihnat ovat parhaimmillaan vaativissa olosuhteissa. Erinomainen kemiallinen ja mekaaninen kulutuskestävyys. Monessa paikassa lähes ikuinen hihna, jos ei satu haaveria. Valkoisella polyuretaanilla, PVC:llä tai polyolefiinillä pinnoitettuja tai puuvillapintaisia hihnoja. FDA/USDA/ EU -hyväksyttyjä elintarvikkeiden kuljetukseen. CLEANLINE, CLEANFLOW, CLEANDRIVE. PVC-pintaiset hihnat Extraline-kuljetinhihnat PVC-pintaisia kuljetinhihnoja yleiskäyttöön. Paljon erilaisia vahvuuksia, pintakuvioita, kitkaominaisuuksia ja värejä. Erinomainen hinta-laatusuhde. Habasit Extraline kuljetinhihnat on suunniteltu tiettyyn käyttökohteeseen kuten rakennuslevyjen valmistus, tekstiilipainanta, elektroniikan valmistus jne. Valmistusleveys jopa 4 metriä. Konehihnat Taitto- ja liimaushihnat Hamid konehihnoja voidaan liittää erittäin nopeasti pika- eli puskuliitoksella, ilman liimoja. Käyttökohteet: kirja- ja lehtipainot, postinlajittelu jne. Hyvät taitto/ vastakkaistaittoominaisuudet mahdollistavat pienet telat. Uusissa HC-hihnoissa erittäin hyvä tarttuvuus ja kulutuskestävyys. Sormiliitos. Käyttökohteet: aaltopahvin ja kartongin valmistus sekä jatkojalostus. 4 YTM-Industrial Oy Kuljetin- ja voimansiirtotekniikka

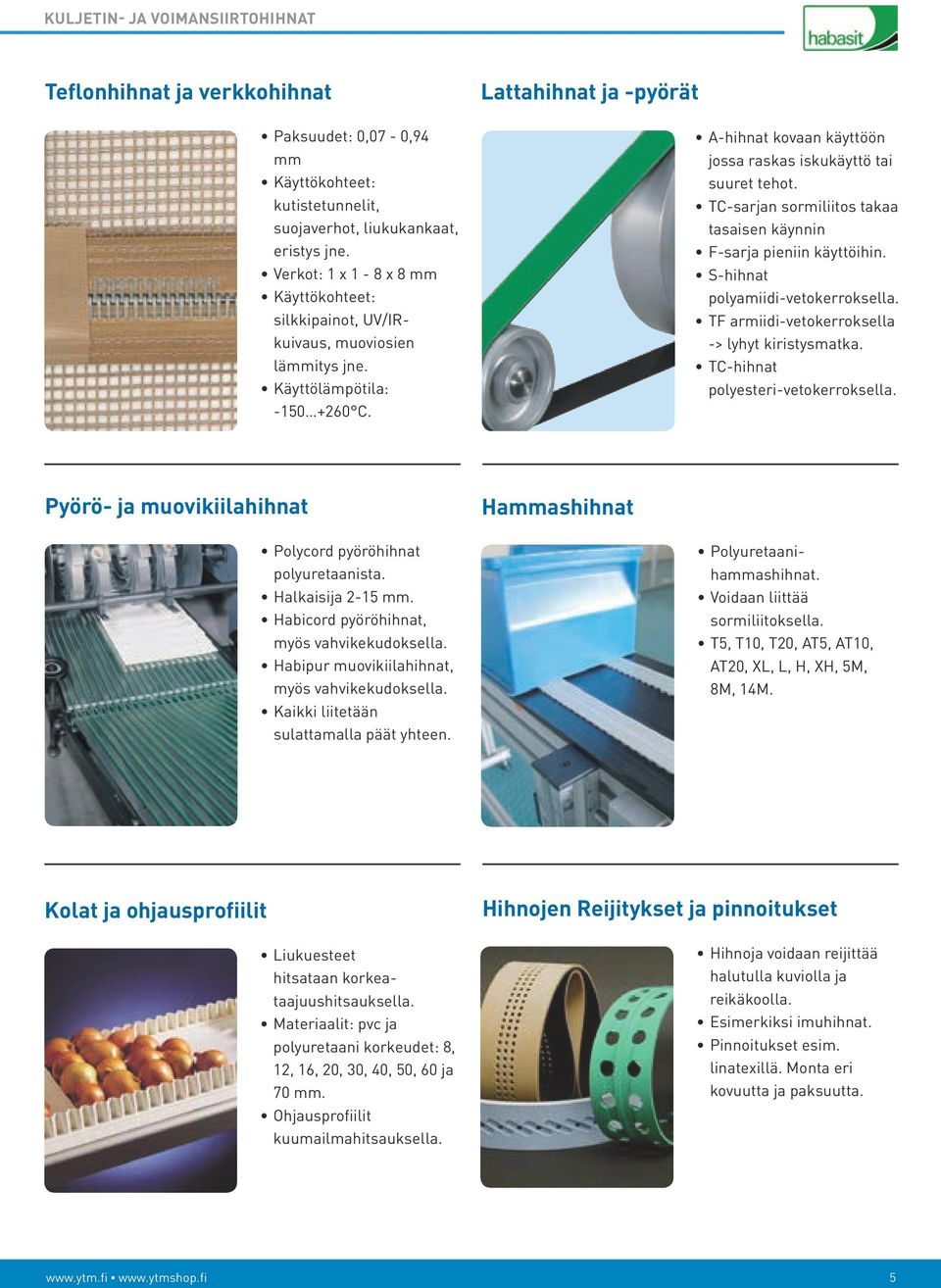

5 KULJETIN- JA VOIMANSIIRTOHIHNAT Teflonhihnat ja verkkohihnat Paksuudet: 0,07-0,94 mm Käyttökohteet: kutistetunnelit, suojaverhot, liukukankaat, eristys jne. Verkot: 1 x 1-8 x 8 mm Käyttökohteet: silkkipainot, UV/IRkuivaus, muoviosien lämmitys jne. Käyttölämpötila: C. Lattahihnat ja -pyörät A-hihnat kovaan käyttöön jossa raskas iskukäyttö tai suuret tehot. TC-sarjan sormiliitos takaa tasaisen käynnin F-sarja pieniin käyttöihin. S-hihnat polyamiidi-vetokerroksella. TF armiidi-vetokerroksella -> lyhyt kiristysmatka. TC-hihnat polyesteri-vetokerroksella. Pyörö- ja muovikiilahihnat Polycord pyöröhihnat polyuretaanista. Halkaisija 2-15 mm. Habicord pyöröhihnat, myös vahvikekudoksella. Habipur muovikiilahihnat, myös vahvikekudoksella. Kaikki liitetään sulattamalla päät yhteen. Hammashihnat Polyuretaanihammashihnat. Voidaan liittää sormiliitoksella. T5, T10, T20, AT5, AT10, AT20, XL, L, H, XH, 5M, 8M, 14M. Kolat ja ohjausprofiilit Liukuesteet hitsataan korkeataajuushitsauksella. Materiaalit: pvc ja polyuretaani korkeudet: 8, 12, 16, 20, 30, 40, 50, 60 ja 70 mm. Ohjausprofiilit kuumailmahitsauksella. Hihnojen Reijitykset ja pinnoitukset Hihnoja voidaan reijittää halutulla kuviolla ja reikäkoolla. Esimerkiksi imuhihnat. Pinnoitukset esim. linatexillä. Monta eri kovuutta ja paksuutta

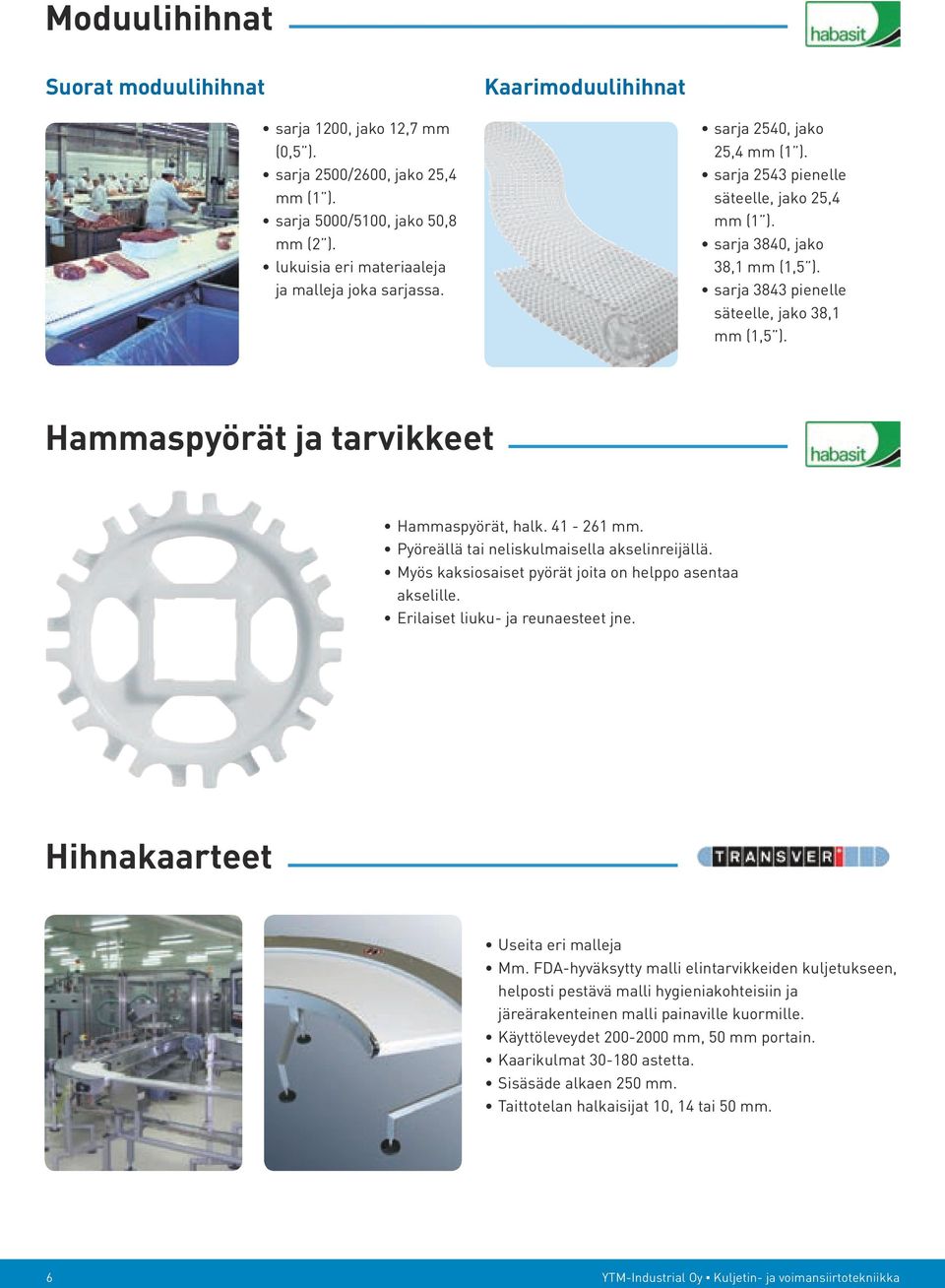

6 Moduulihihnat Suorat moduulihihnat Kaarimoduulihihnat sarja 1200, jako 12,7 mm (0,5 ). sarja 2500/2600, jako 25,4 mm (1 ). sarja 5000/5100, jako 50,8 mm (2 ). lukuisia eri materiaaleja ja malleja joka sarjassa. sarja 2540, jako 25,4 mm (1 ). sarja 2543 pienelle säteelle, jako 25,4 mm (1 ). sarja 3840, jako 38,1 mm (1,5 ). sarja 3843 pienelle säteelle, jako 38,1 mm (1,5 ). Hammaspyörät ja tarvikkeet Hammaspyörät, halk mm. Pyöreällä tai neliskulmaisella akselinreijällä. Myös kaksiosaiset pyörät joita on helppo asentaa akselille. Erilaiset liuku- ja reunaesteet jne. Hihnakaarteet Useita eri malleja Mm. FDA-hyväksytty malli elintarvikkeiden kuljetukseen, helposti pestävä malli hygieniakohteisiin ja järeärakenteinen malli painaville kuormille. Käyttöleveydet mm, 50 mm portain. Kaarikulmat astetta. Sisäsäde alkaen 250 mm. Taittotelan halkaisijat 10, 14 tai 50 mm. 6 YTM-Industrial Oy Kuljetin- ja voimansiirtotekniikka

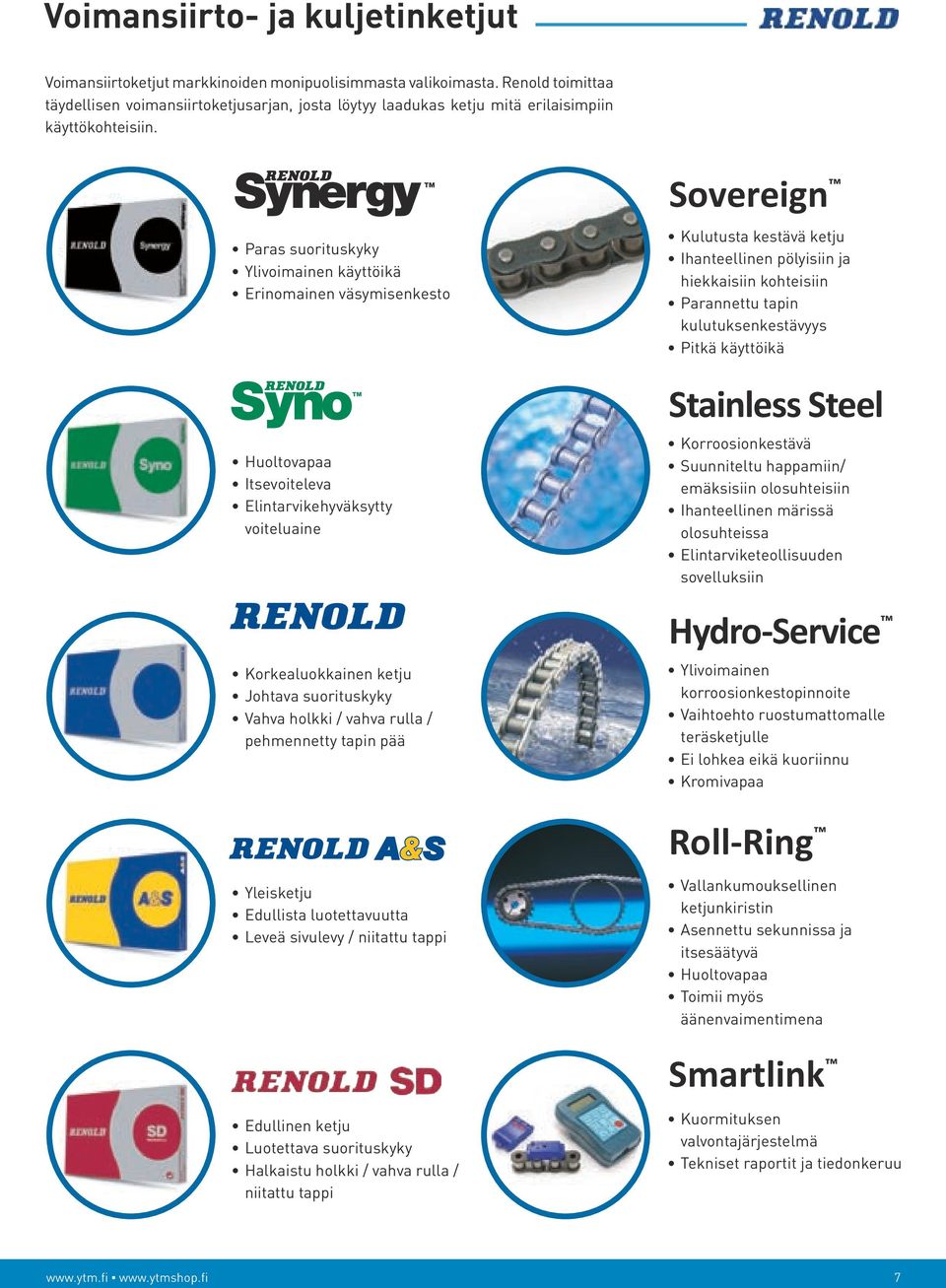

7 Voimansiirto- ja kuljetinketjut Voimansiirtoketjut markkinoiden monipuolisimmasta valikoimasta. Renold toimittaa täydellisen voimansiirtoketjusarjan, josta löytyy laadukas ketju mitä erilaisimpiin käyttökohteisiin. Paras suorituskyky Ylivoimainen käyttöikä Erinomainen väsymisenkesto Huoltovapaa Itsevoiteleva Elintarvikehyväksytty voiteluaine Korkealuokkainen ketju Johtava suorituskyky Vahva holkki / vahva rulla / pehmennetty tapin pää Sovereign Kulutusta kestävä ketju Ihanteellinen pölyisiin ja hiekkaisiin kohteisiin Parannettu tapin kulutuksenkestävyys Pitkä käyttöikä Stainless Steel Korroosionkestävä Suunniteltu happamiin/ emäksisiin olosuhteisiin Ihanteellinen märissä olosuhteissa Elintarviketeollisuuden sovelluksiin Hydro-Service Ylivoimainen korroosionkestopinnoite Vaihtoehto ruostumattomalle teräsketjulle Ei lohkea eikä kuoriinnu Kromivapaa Yleisketju Edullista luotettavuutta Leveä sivulevy / niitattu tappi Roll-Ring Vallankumouksellinen ketjunkiristin Asennettu sekunnissa ja itsesäätyvä Huoltovapaa Toimii myös äänenvaimentimena Smartlink Edullinen ketju Luotettava suorituskyky Halkaistu holkki / vahva rulla / niitattu tappi Kuormituksen valvontajärjestelmä Tekniset raportit ja tiedonkeruu 7

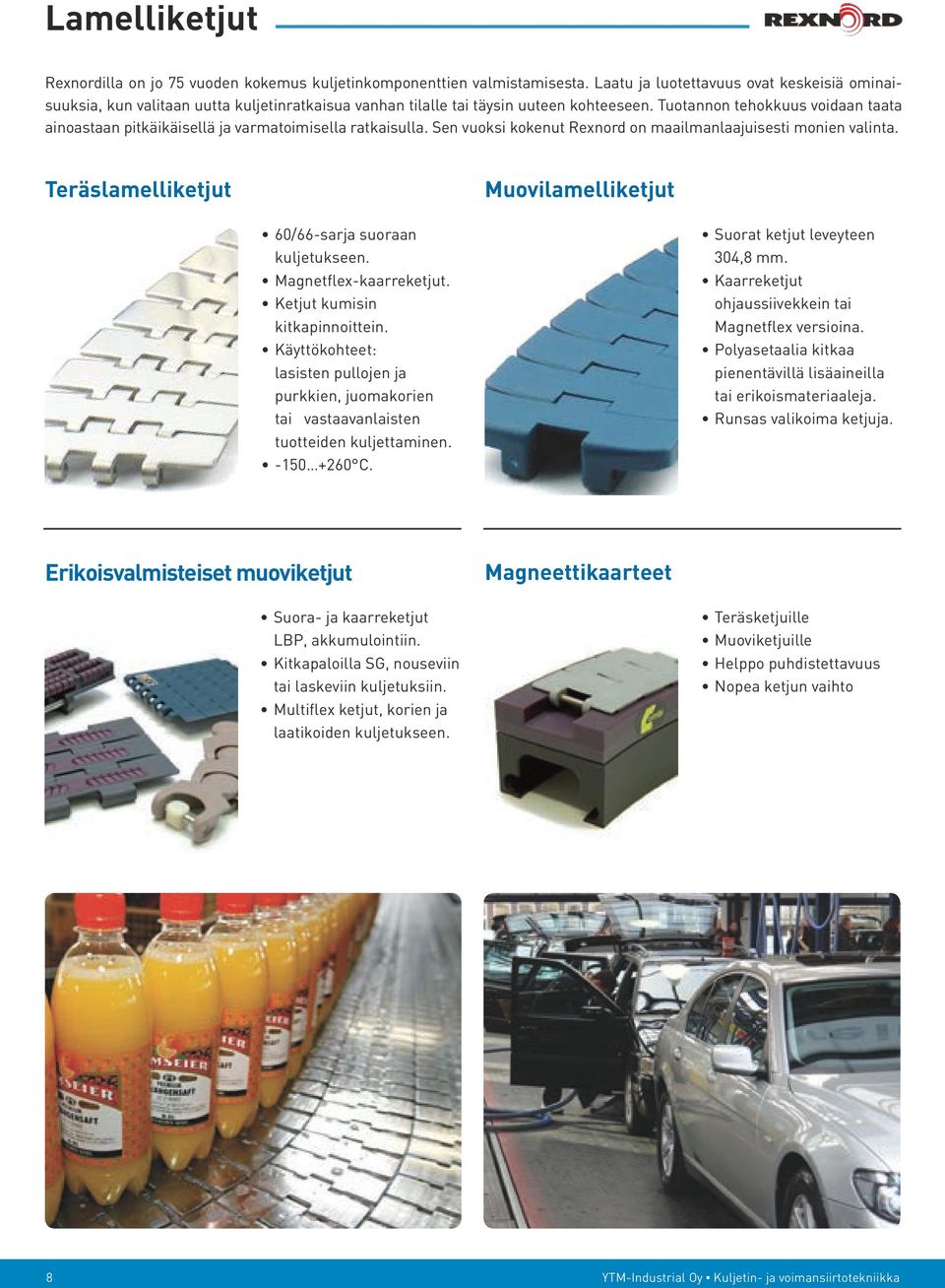

8 Lamelliketjut Rexnordilla on jo 75 vuoden kokemus kuljetinkomponenttien valmistamisesta. Laatu ja luotettavuus ovat keskeisiä ominaisuuksia, kun valitaan uutta kuljetinratkaisua vanhan tilalle tai täysin uuteen kohteeseen. Tuotannon tehokkuus voidaan taata ainoastaan pitkäikäisellä ja varmatoimisella ratkaisulla. Sen vuoksi kokenut Rexnord on maailmanlaajuisesti monien valinta. Teräslamelliketjut Muovilamelliketjut 60/66-sarja suoraan kuljetukseen. Magnetflex-kaarreketjut. Ketjut kumisin kitkapinnoittein. Käyttökohteet: lasisten pullojen ja purkkien, juomakorien tai vastaavanlaisten tuotteiden kuljettaminen C. Suorat ketjut leveyteen 304,8 mm. Kaarreketjut ohjaussiivekkein tai Magnetflex versioina. Polyasetaalia kitkaa pienentävillä lisäaineilla tai erikoismateriaaleja. Runsas valikoima ketjuja. Erikoisvalmisteiset muoviketjut Magneettikaarteet Suora- ja kaarreketjut LBP, akkumulointiin. Kitkapaloilla SG, nouseviin tai laskeviin kuljetuksiin. Multiflex ketjut, korien ja laatikoiden kuljetukseen. Teräsketjuille Muoviketjuille Helppo puhdistettavuus Nopea ketjun vaihto 8 YTM-Industrial Oy Kuljetin- ja voimansiirtotekniikka

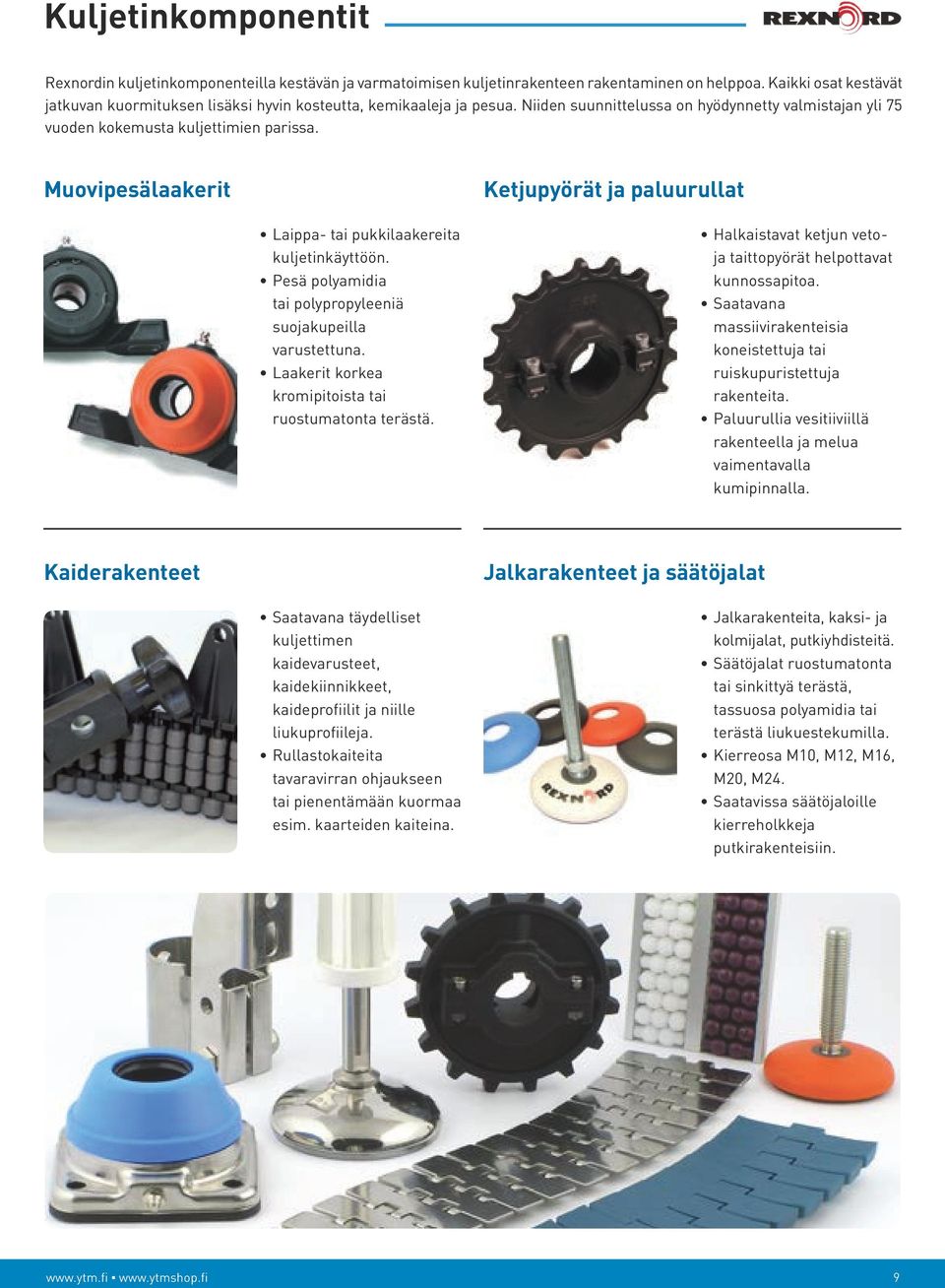

9 Kuljetinkomponentit Rexnordin kuljetinkomponenteilla kestävän ja varmatoimisen kuljetinrakenteen rakentaminen on helppoa. Kaikki osat kestävät jatkuvan kuormituksen lisäksi hyvin kosteutta, kemikaaleja ja pesua. Niiden suunnittelussa on hyödynnetty valmistajan yli 75 vuoden kokemusta kuljettimien parissa. Muovipesälaakerit Ketjupyörät ja paluurullat Laippa- tai pukkilaakereita kuljetinkäyttöön. Pesä polyamidia tai polypropyleeniä suojakupeilla varustettuna. Laakerit korkea kromipitoista tai ruostumatonta terästä. Halkaistavat ketjun vetoja taittopyörät helpottavat kunnossapitoa. Saatavana massiivirakenteisia koneistettuja tai ruiskupuristettuja rakenteita. Paluurullia vesitiiviillä rakenteella ja melua vaimentavalla kumipinnalla. Kaiderakenteet Jalkarakenteet ja säätöjalat Saatavana täydelliset kuljettimen kaidevarusteet, kaidekiinnikkeet, kaideprofiilit ja niille liukuprofiileja. Rullastokaiteita tavaravirran ohjaukseen tai pienentämään kuormaa esim. kaarteiden kaiteina. Jalkarakenteita, kaksi- ja kolmijalat, putkiyhdisteitä. Säätöjalat ruostumatonta tai sinkittyä terästä, tassuosa polyamidia tai terästä liukuestekumilla. Kierreosa M10, M12, M16, M20, M24. Saatavissa säätöjaloille kierreholkkeja putkirakenteisiin

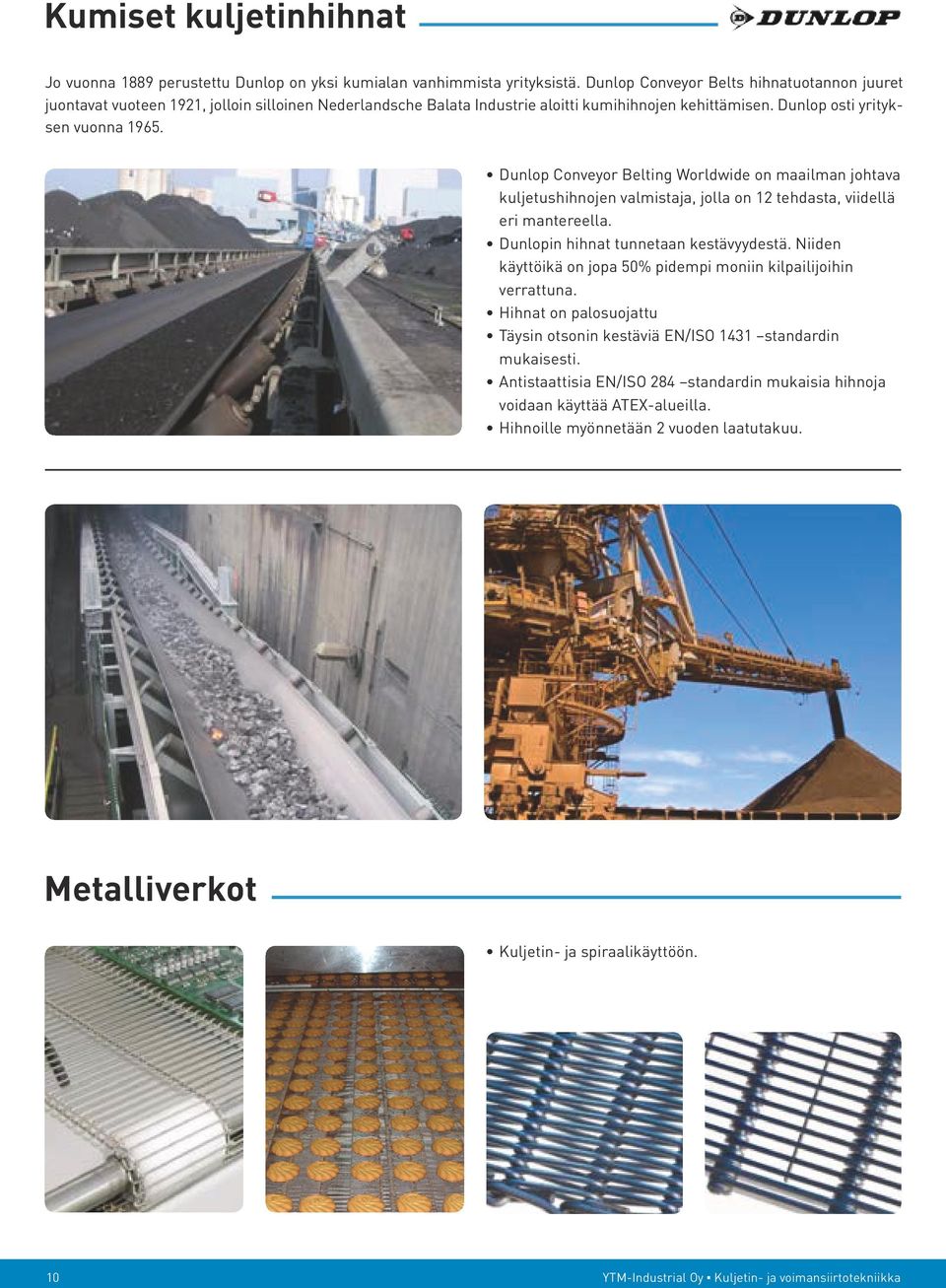

10 Kumiset kuljetinhihnat Jo vuonna 1889 perustettu Dunlop on yksi kumialan vanhimmista yrityksistä. Dunlop Conveyor Belts hihnatuotannon juuret juontavat vuoteen 1921, jolloin silloinen Nederlandsche Balata Industrie aloitti kumihihnojen kehittämisen. Dunlop osti yrityksen vuonna Dunlop Conveyor Belting Worldwide on maailman johtava kuljetushihnojen valmistaja, jolla on 12 tehdasta, viidellä eri mantereella. Dunlopin hihnat tunnetaan kestävyydestä. Niiden käyttöikä on jopa 50% pidempi moniin kilpailijoihin verrattuna. Hihnat on palosuojattu Täysin otsonin kestäviä EN/ISO 1431 standardin mukaisesti. Antistaattisia EN/ISO 284 standardin mukaisia hihnoja voidaan käyttää ATEX-alueilla. Hihnoille myönnetään 2 vuoden laatutakuu. Metalliverkot Kuljetin- ja spiraalikäyttöön. 10 YTM-Industrial Oy Kuljetin- ja voimansiirtotekniikka

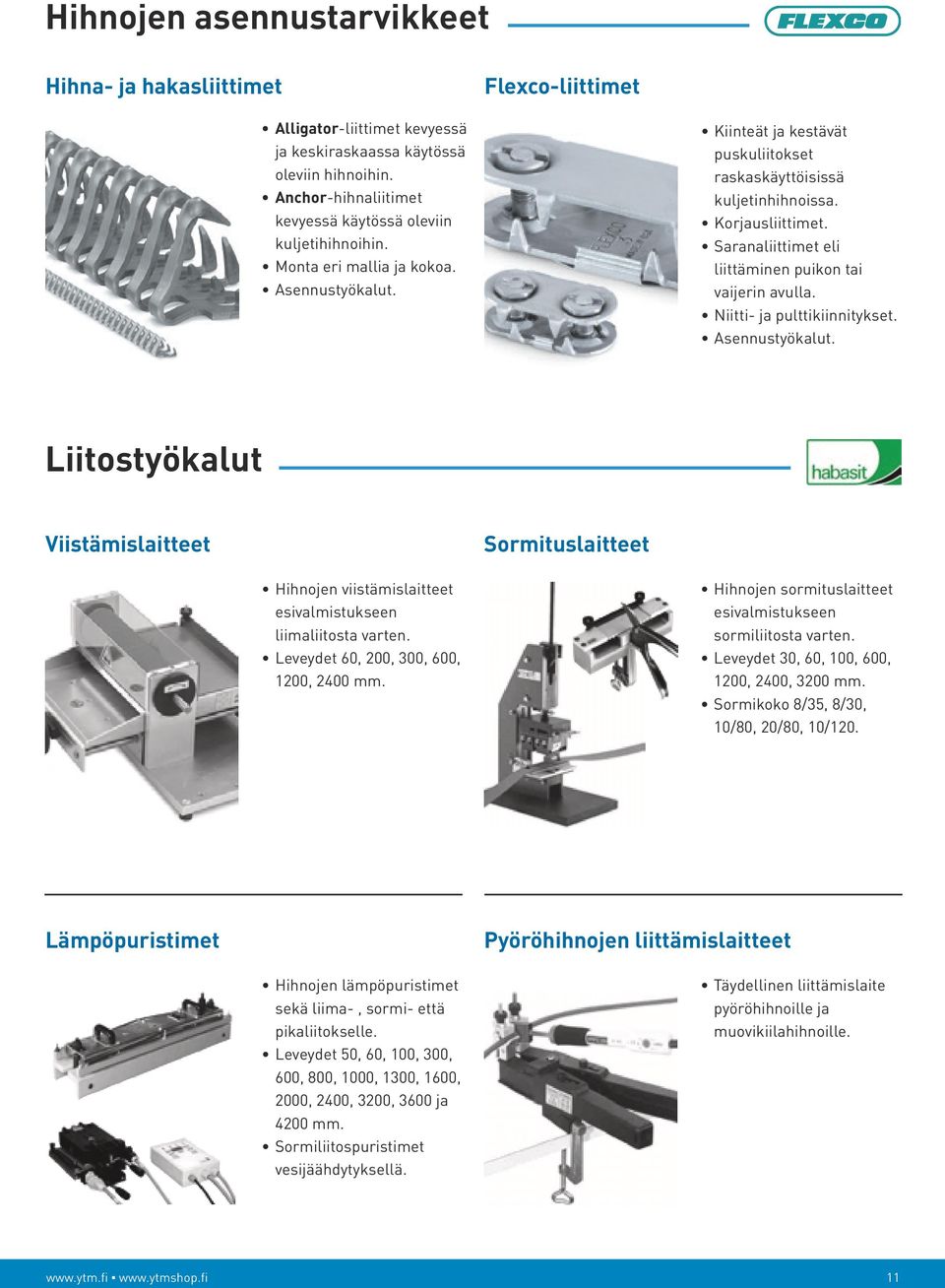

11 Hihnojen asennustarvikkeet 2002 ANKER-FLEXCO GmbH, 7/02-5 Australien: England: Deutschland: Mexiko: Neuseeland: Republik Südafrika: Alligator, Far-Pul, Flexco, Flexco-Lok, HD, MegAlloy, RustAlloy, und Wedlok sind eingetragene Warenzeichen, und Deflector, Flex-Lok, FSK, Persuader, Quick-Fit, Scalloped Edge, und SR sind Warenzeichen der Flexible Steel Lacing Company. advertising@flexco.com Homepage: Hihna- ja hakasliittimet Flexco-liittimet Alligator-liittimet kevyessä ja keskiraskaassa käytössä oleviin hihnoihin. Anchor-hihnaliitimet kevyessä käytössä oleviin kuljetihihnoihin. Monta eri mallia ja kokoa. Asennustyökalut. Kiinteät ja kestävät puskuliitokset raskaskäyttöisissä kuljetinhihnoissa. Korjausliittimet. Saranaliittimet eli liittäminen puikon tai vaijerin avulla. Niitti- ja pulttikiinnitykset. Asennustyökalut. Liitostyökalut Viistämislaitteet Sormituslaitteet Hihnojen viistämislaitteet esivalmistukseen liimaliitosta varten. Leveydet 60, 200, 300, 600, 1200, 2400 mm. Hihnojen sormituslaitteet esivalmistukseen sormiliitosta varten. Leveydet 30, 60, 100, 600, 1200, 2400, 3200 mm. Sormikoko 8/35, 8/30, 10/80, 20/80, 10/120. Lämpöpuristimet Pyöröhihnojen liittämislaitteet Hihnojen lämpöpuristimet sekä liima-, sormi- että pikaliitokselle. Leveydet 50, 60, 100, 300, 600, 800, 1000, 1300, 1600, 2000, 2400, 3200, 3600 ja 4200 mm. Sormiliitospuristimet vesijäähdytyksellä. Täydellinen liittämislaite pyöröhihnoille ja muovikiilahihnoille

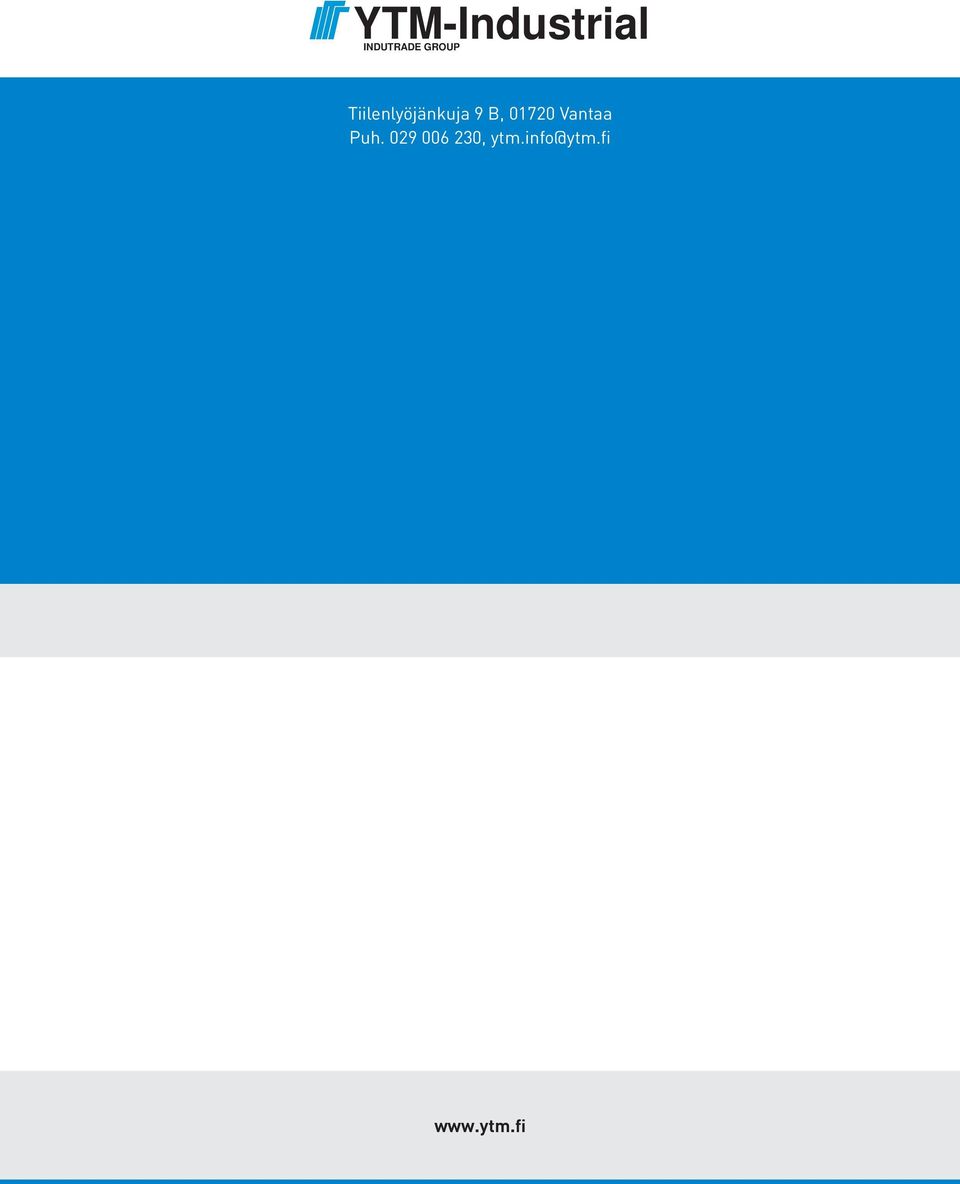

12 YTM-Industrial INDUTRADE GROUP Tiilenlyöjänkuja 9 B, Vantaa Puh , ytm.info@ytm.fi
