1 KÄYTTÖOHJE FI -B

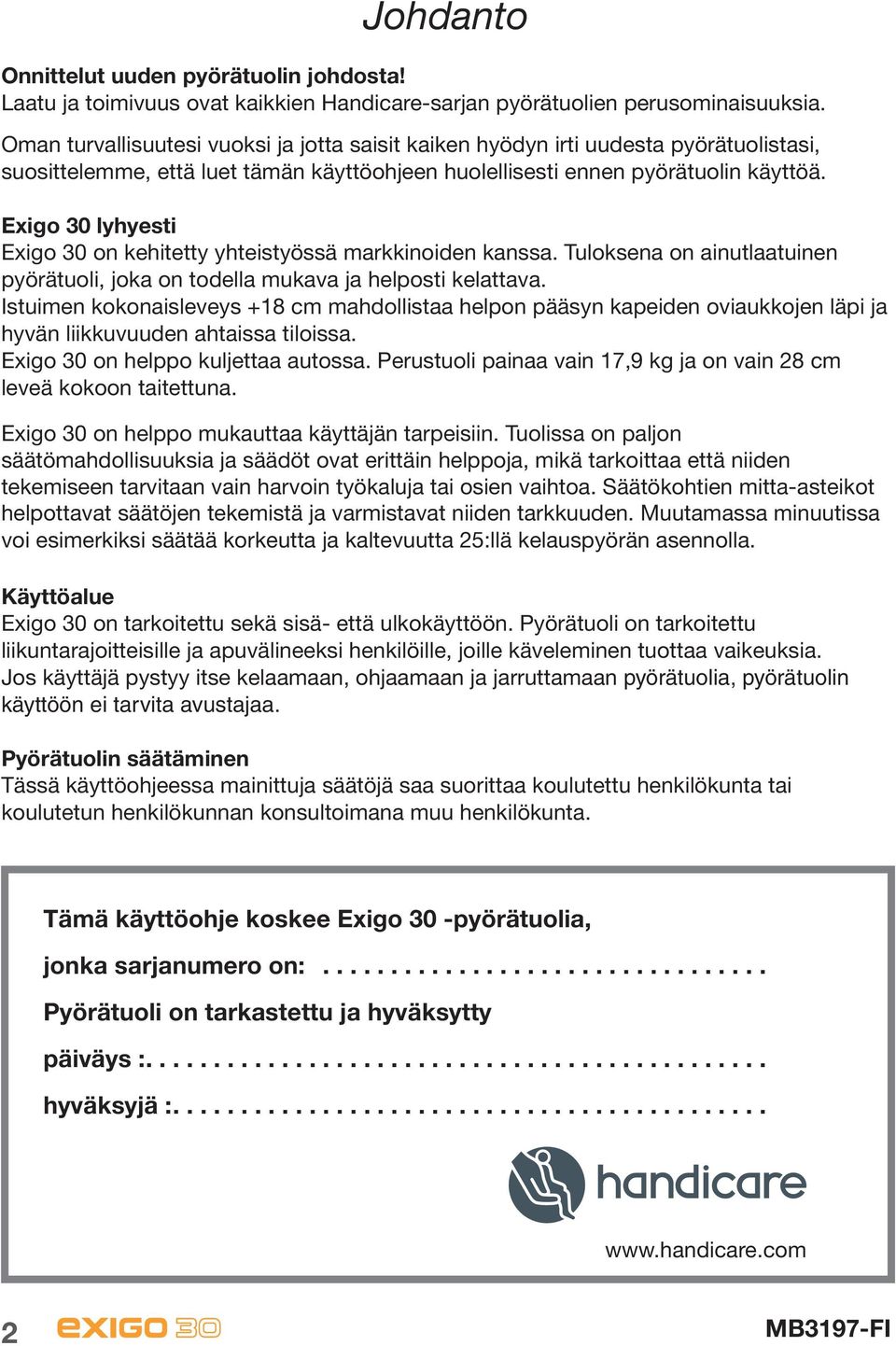

2 Johdanto Onnittelut uuden pyörätuolin johdosta! Laatu ja toimivuus ovat kaikkien Handicare-sarjan pyörätuolien perusominaisuuksia. Oman turvallisuutesi vuoksi ja jotta saisit kaiken hyödyn irti uudesta pyörätuolistasi, suosittelemme, että luet tämän käyttöohjeen huolellisesti ennen pyörätuolin käyttöä. Exigo 30 lyhyesti Exigo 30 on kehitetty yhteistyössä markkinoiden kanssa. Tuloksena on ainutlaatuinen pyörätuoli, joka on todella mukava ja helposti kelattava. Istuimen kokonaisleveys +18 cm mahdollistaa helpon pääsyn kapeiden oviaukkojen läpi ja hyvän liikkuvuuden ahtaissa tiloissa. Exigo 30 on helppo kuljettaa autossa. Perustuoli painaa vain 17,9 kg ja on vain 28 cm leveä kokoon taitettuna. Exigo 30 on helppo mukauttaa käyttäjän tarpeisiin. Tuolissa on paljon säätömahdollisuuksia ja säädöt ovat erittäin helppoja, mikä tarkoittaa että niiden tekemiseen tarvitaan vain harvoin työkaluja tai osien vaihtoa. Säätökohtien mitta-asteikot helpottavat säätöjen tekemistä ja varmistavat niiden tarkkuuden. Muutamassa minuutissa voi esimerkiksi säätää korkeutta ja kaltevuutta 25:llä kelauspyörän asennolla. Käyttöalue Exigo 30 on tarkoitettu sekä sisä- että ulkokäyttöön. Pyörätuoli on tarkoitettu liikuntarajoitteisille ja apuvälineeksi henkilöille, joille käveleminen tuottaa vaikeuksia. Jos käyttäjä pystyy itse kelaamaan, ohjaamaan ja jarruttamaan pyörätuolia, pyörätuolin käyttöön ei tarvita avustajaa. Pyörätuolin säätäminen Tässä käyttöohjeessa mainittuja säätöjä saa suorittaa koulutettu henkilökunta tai koulutetun henkilökunnan konsultoimana muu henkilökunta. Tämä käyttöohje koskee Exigo 30 -pyörätuolia, jonka sarjanumero on: Pyörätuoli on tarkastettu ja hyväksytty päiväys : hyväksyjä :

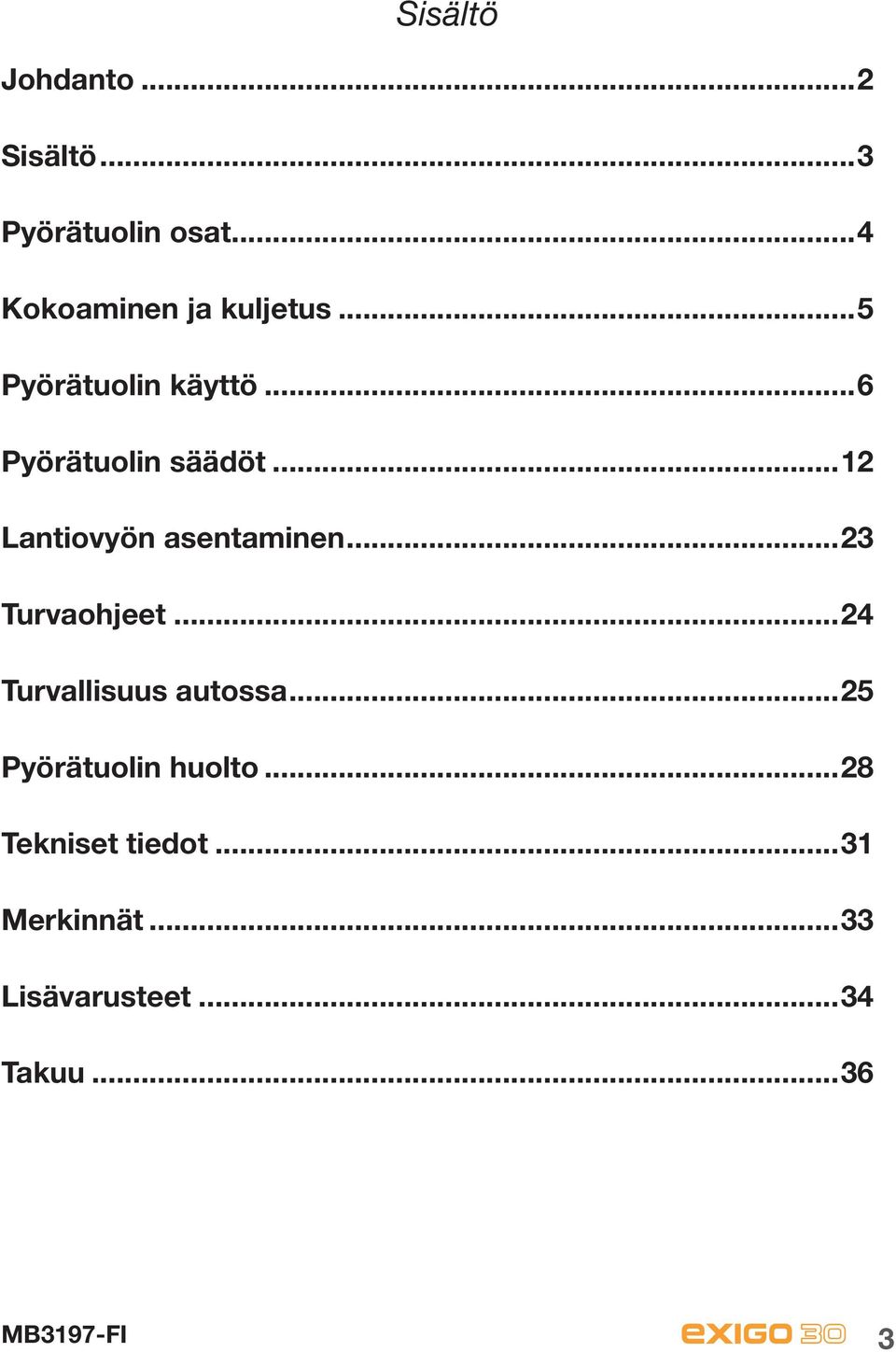

3 Sisältö Johdanto...2 Sisältö...3 Pyörätuolin osat...4 Kokoaminen ja kuljetus...5 Pyörätuolin käyttö...6 Pyörätuolin säädöt...12 Lantiovyön asentaminen...23 Turvaohjeet...24 Turvallisuus autossa...25 Pyörätuolin huolto...28 Tekniset tiedot...31 Merkinnät...33 Lisävarusteet...34 Takuu

4 Pyörätuolin osat Jotta voisit helpommin lukea ja ymmärtää tämän käyttöohjeen, on tärkeää, että tiedät ne käsitteet, joilla pyörätuolin tavallisimpia osia kutsutaan. Tutustu oheiseen kuvaan ja etsi vastaavat osat omasta pyörätuolistasi. Pyörätuolisi varusteet saattavat poiketa jonkin verran alla olevasta kuvasta. Selkäosa ja selkäosan päällinen Työntökahva Käsinoja Sivusuoja Istuinosa ja tyyny Jalkatuki Runko Jalkalevy Kelauspyörä Kelausvanne Jarru Kelauspyörän pikalukitusakselin kiinnitysosa Etuhaarukan laakeripesä Tukipyörän etuhaarukka Tukipyörä Kuva 1 4

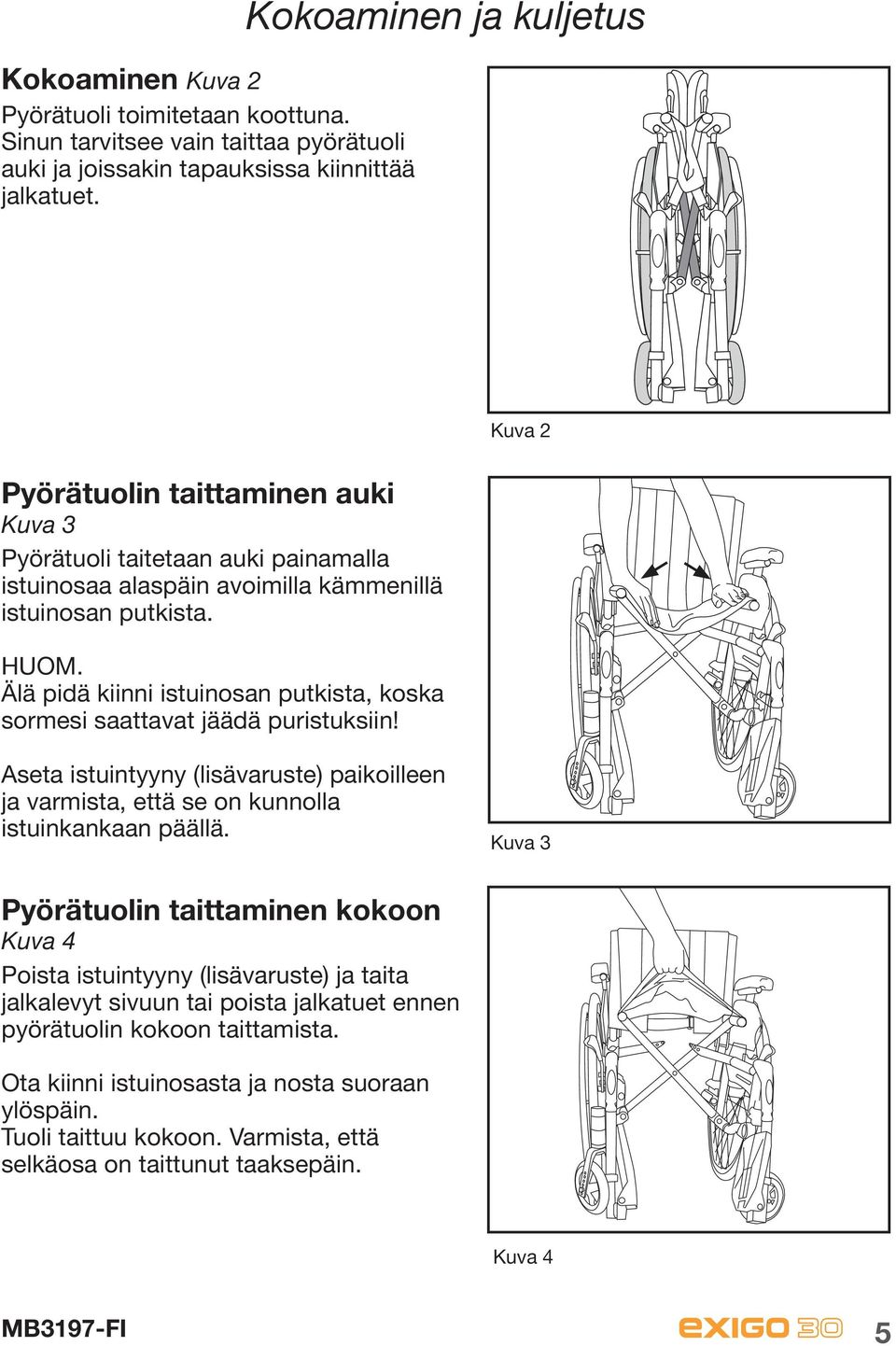

5 Kokoaminen Kuva 2 Pyörätuoli toimitetaan koottuna. Sinun tarvitsee vain taittaa pyörätuoli auki ja joissakin tapauksissa kiinnittää jalkatuet. Kokoaminen ja kuljetus Pyörätuolin taittaminen auki Kuva 3 Pyörätuoli taitetaan auki painamalla istuinosaa alaspäin avoimilla kämmenillä istuinosan putkista. HUOM. Älä pidä kiinni istuinosan putkista, koska sormesi saattavat jäädä puristuksiin! Kuva 2 Aseta istuintyyny (lisävaruste) paikoilleen ja varmista, että se on kunnolla istuinkankaan päällä. Kuva 3 Pyörätuolin taittaminen kokoon Kuva 4 Poista istuintyyny (lisävaruste) ja taita jalkalevyt sivuun tai poista jalkatuet ennen pyörätuolin kokoon taittamista. Ota kiinni istuinosasta ja nosta suoraan ylöspäin. Tuoli taittuu kokoon. Varmista, että selkäosa on taittunut taaksepäin. Kuva 4 5

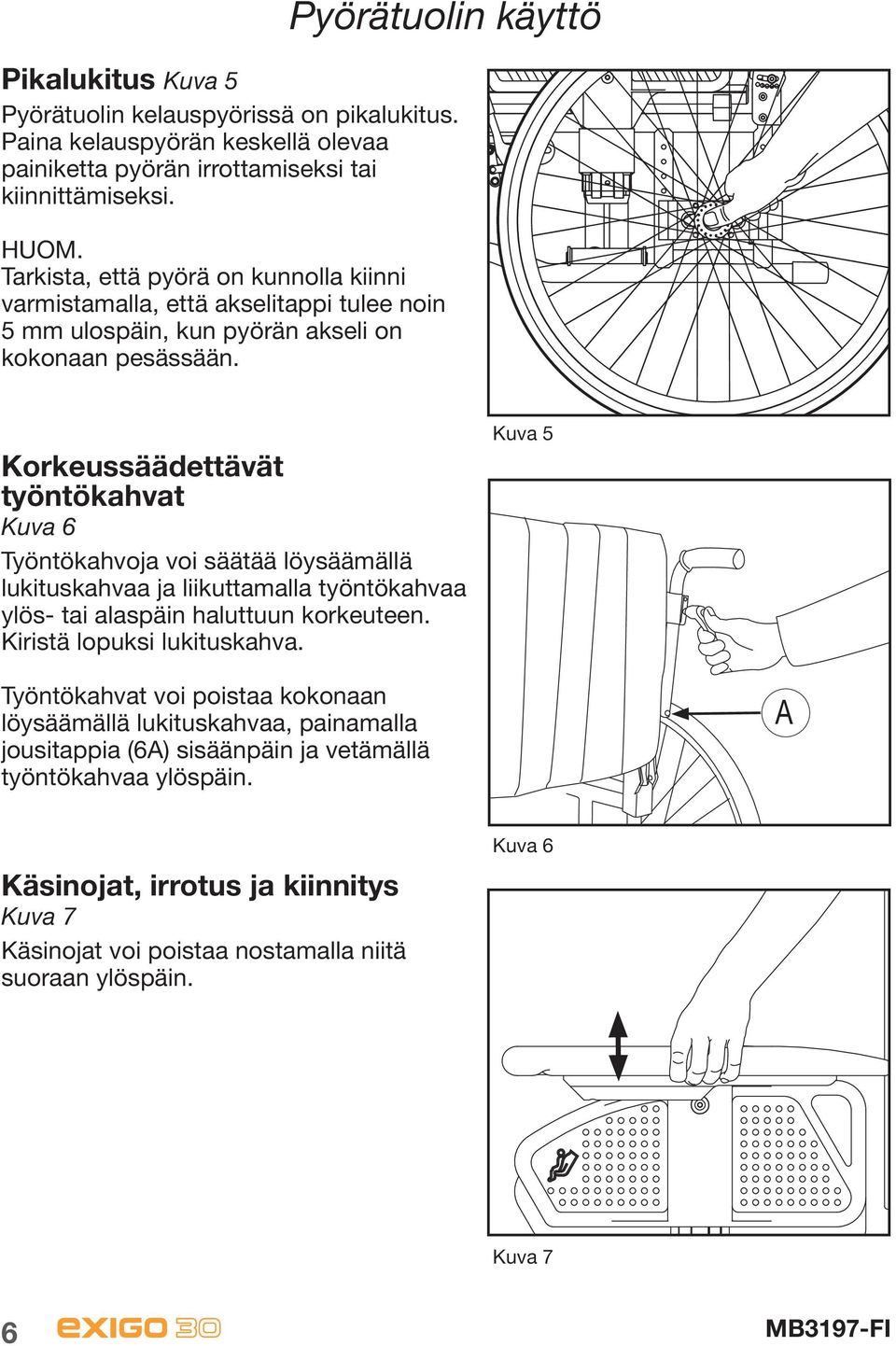

6 Pyörätuolin käyttö Pikalukitus Kuva 5 Pyörätuolin kelauspyörissä on pikalukitus. Paina kelauspyörän keskellä olevaa painiketta pyörän irrottamiseksi tai kiinnittämiseksi. HUOM. Tarkista, että pyörä on kunnolla kiinni varmistamalla, että akselitappi tulee noin 5 mm ulospäin, kun pyörän akseli on kokonaan pesässään. Korkeussäädettävät työntökahvat Kuva 6 Työntökahvoja voi säätää löysäämällä lukituskahvaa ja liikuttamalla työntökahvaa ylös- tai alaspäin haluttuun korkeuteen. Kiristä lopuksi lukituskahva. Kuva 5 Työntökahvat voi poistaa kokonaan löysäämällä lukituskahvaa, painamalla jousitappia (6A) sisäänpäin ja vetämällä työntökahvaa ylöspäin. A Käsinojat, irrotus ja kiinnitys Kuva 7 Käsinojat voi poistaa nostamalla niitä suoraan ylöspäin. Kuva 6 Kuva 7 6

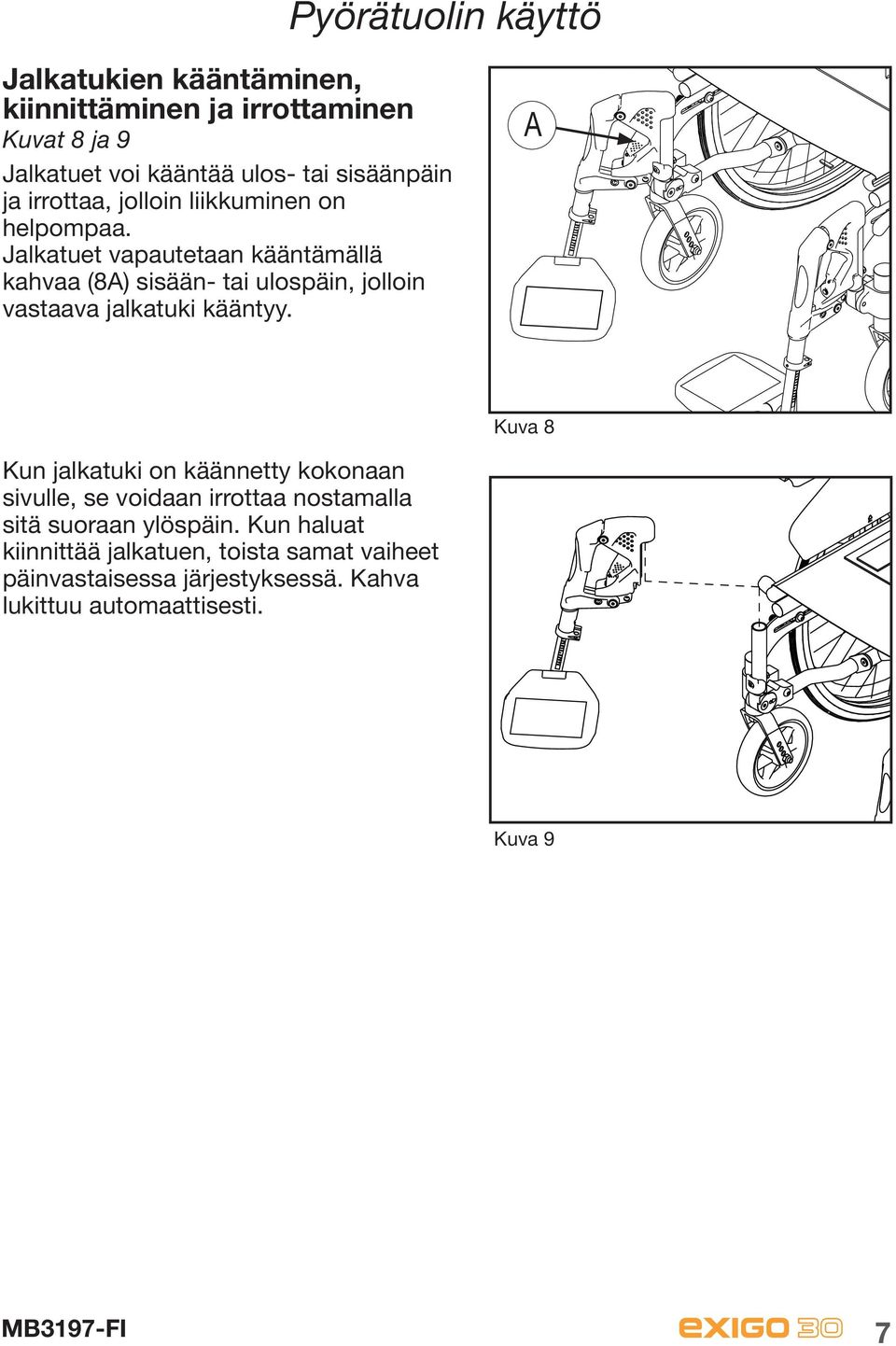

7 Pyörätuolin käyttö Jalkatukien kääntäminen, kiinnittäminen ja irrottaminen Kuvat 8 ja 9 Jalkatuet voi kääntää ulos- tai sisäänpäin ja irrottaa, jolloin liikkuminen on helpompaa. Jalkatuet vapautetaan kääntämällä kahvaa (8A) sisään- tai ulospäin, jolloin vastaava jalkatuki kääntyy. A Kuva 8 Kun jalkatuki on käännetty kokonaan sivulle, se voidaan irrottaa nostamalla sitä suoraan ylöspäin. Kun haluat kiinnittää jalkatuen, toista samat vaiheet päinvastaisessa järjestyksessä. Kahva lukittuu automaattisesti. Kuva 9 7

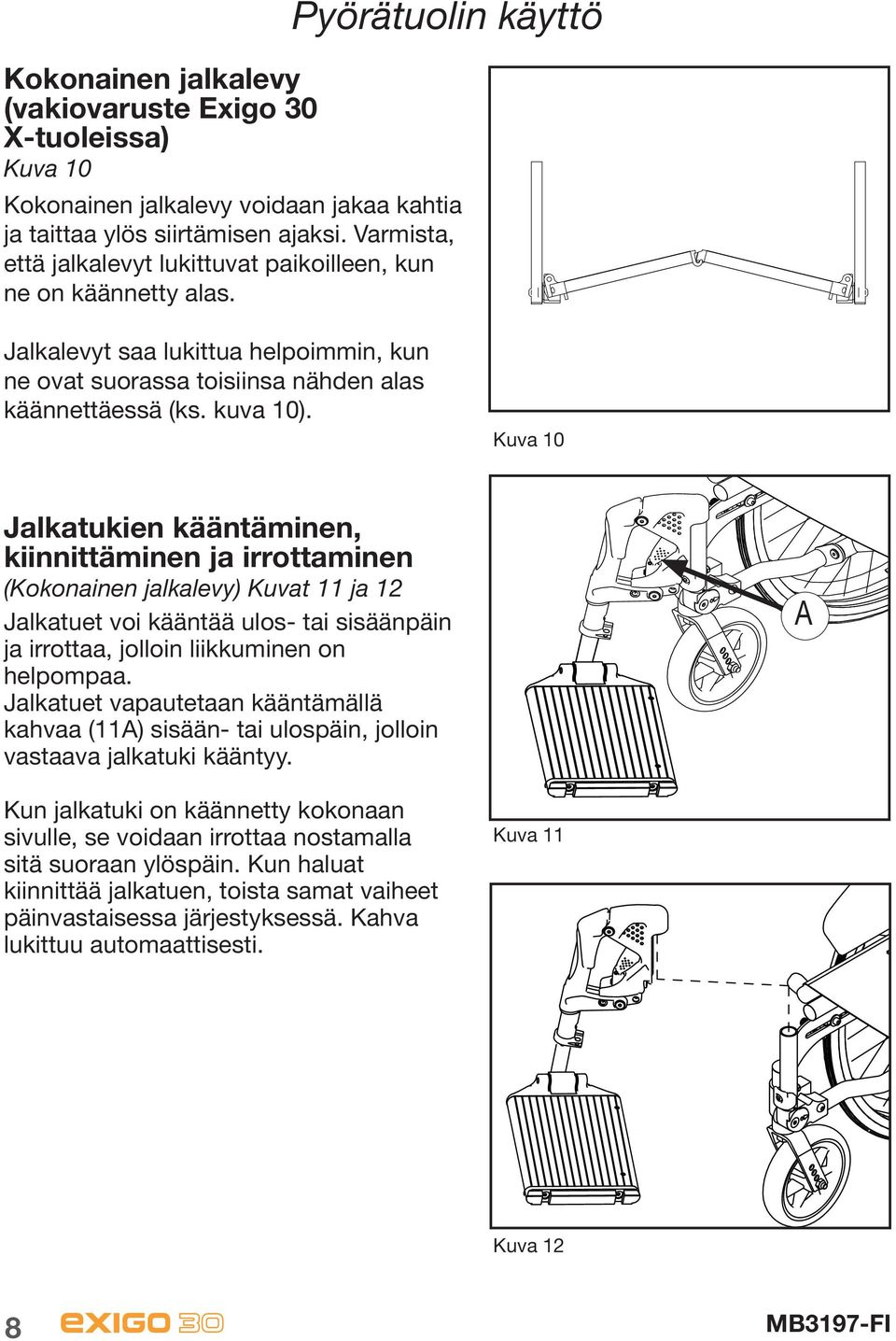

8 Kokonainen jalkalevy (vakiovaruste Exigo 30 X-tuoleissa) Kuva 10 Pyörätuolin käyttö Kokonainen jalkalevy voidaan jakaa kahtia ja taittaa ylös siirtämisen ajaksi. Varmista, että jalkalevyt lukittuvat paikoilleen, kun ne on käännetty alas. Jalkalevyt saa lukittua helpoimmin, kun ne ovat suorassa toisiinsa nähden alas käännettäessä (ks. kuva 10). Kuva 10 Jalkatukien kääntäminen, kiinnittäminen ja irrottaminen (Kokonainen jalkalevy) Kuvat 11 ja 12 Jalkatuet voi kääntää ulos- tai sisäänpäin ja irrottaa, jolloin liikkuminen on helpompaa. Jalkatuet vapautetaan kääntämällä kahvaa (11A) sisään- tai ulospäin, jolloin vastaava jalkatuki kääntyy. A Kun jalkatuki on käännetty kokonaan sivulle, se voidaan irrottaa nostamalla sitä suoraan ylöspäin. Kun haluat kiinnittää jalkatuen, toista samat vaiheet päinvastaisessa järjestyksessä. Kahva lukittuu automaattisesti. Kuva 11 Kuva 12 8

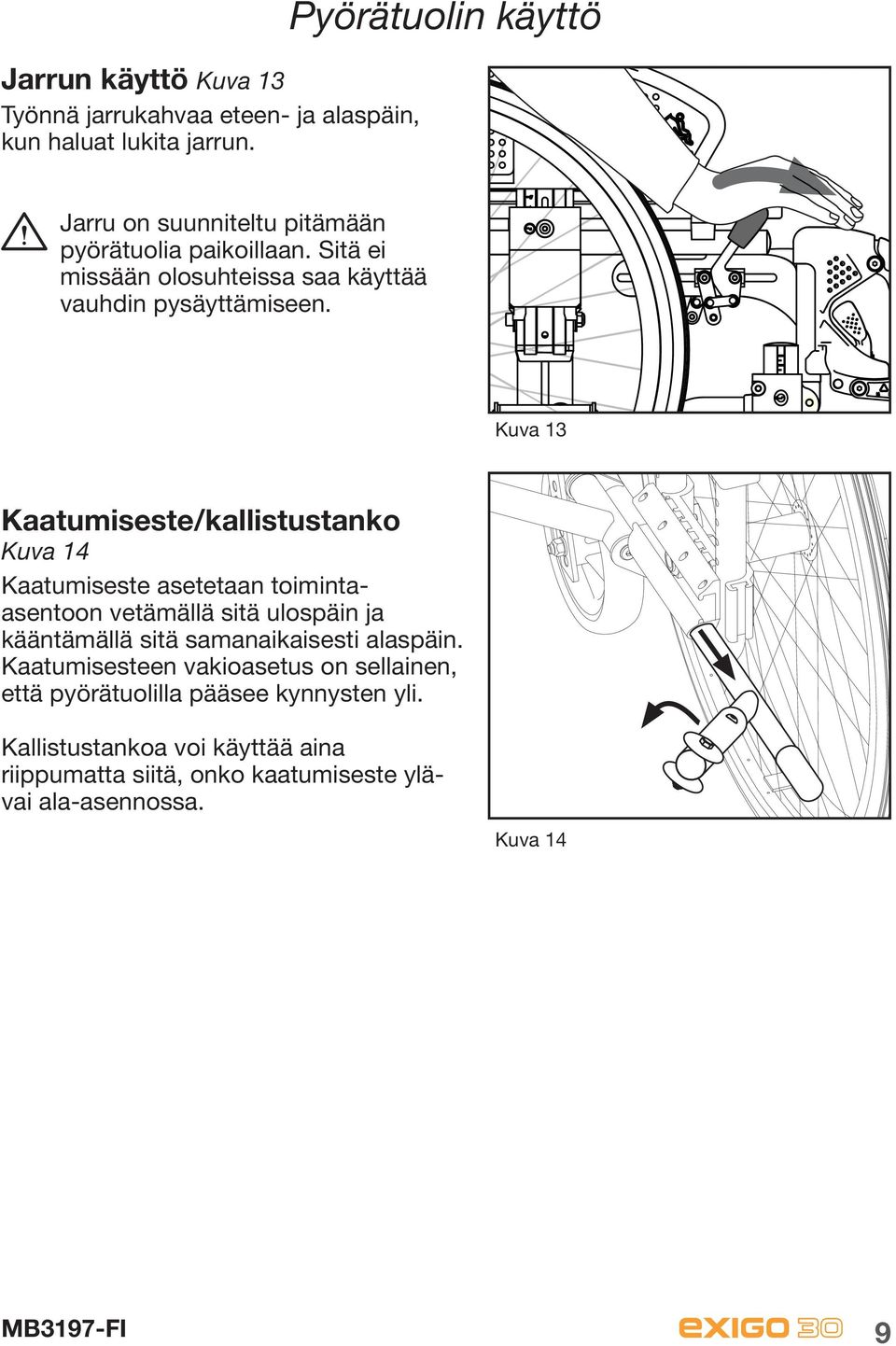

9 Jarrun käyttö Kuva 13 Työnnä jarrukahvaa eteen- ja alaspäin, kun haluat lukita jarrun. Pyörätuolin käyttö Jarru on suunniteltu pitämään pyörätuolia paikoillaan. Sitä ei missään olosuhteissa saa käyttää vauhdin pysäyttämiseen. Kuva 13 Kaatumiseste/kallistustanko Kuva 14 Kaatumiseste asetetaan toimintaasentoon vetämällä sitä ulospäin ja kääntämällä sitä samanaikaisesti alaspäin. Kaatumisesteen vakioasetus on sellainen, että pyörätuolilla pääsee kynnysten yli. Kallistustankoa voi käyttää aina riippumatta siitä, onko kaatumiseste ylävai ala-asennossa. Kuva 14 9

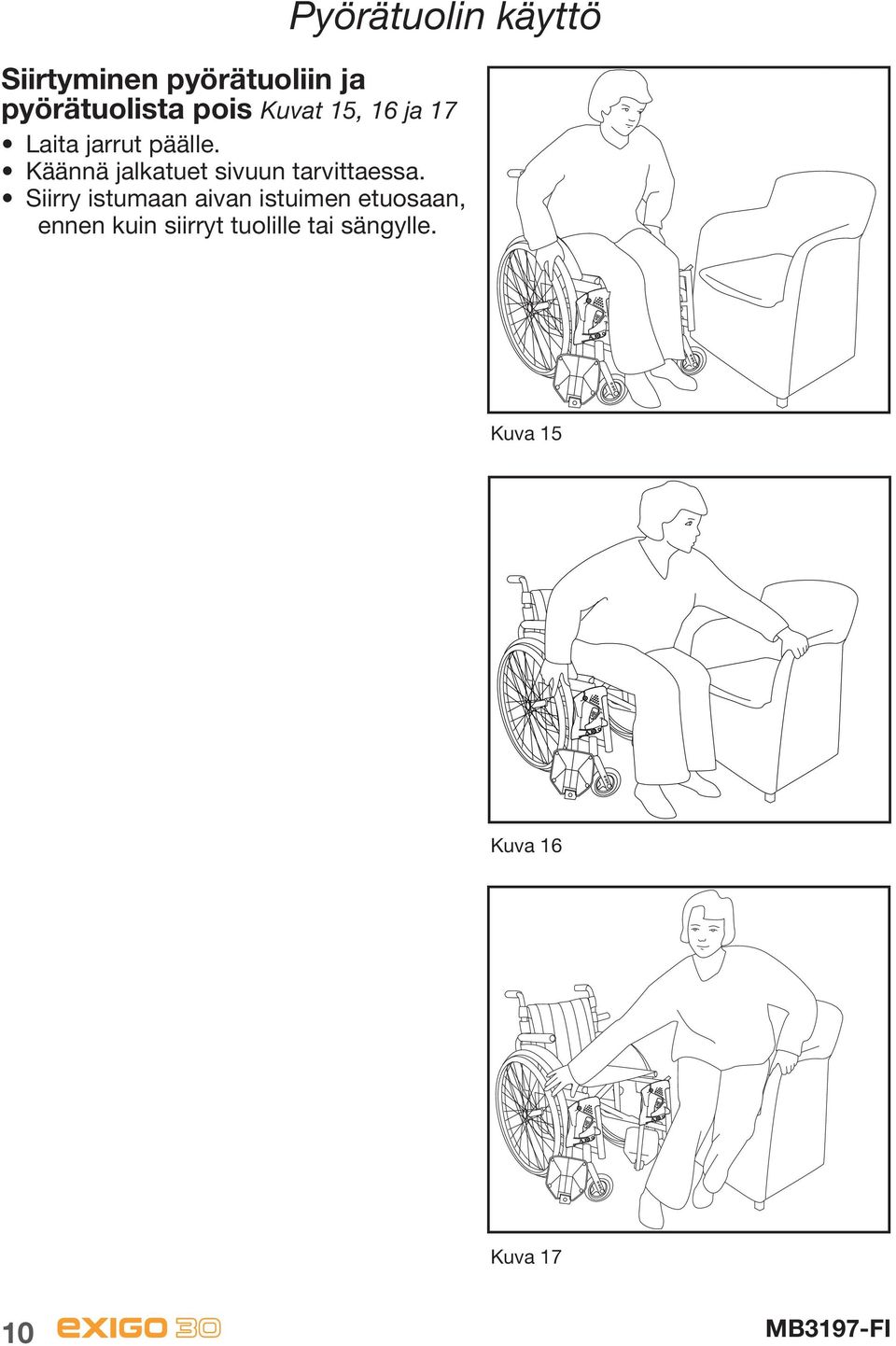

10 Pyörätuolin käyttö Siirtyminen pyörätuoliin ja pyörätuolista pois Kuvat 15, 16 ja 17 Laita jarrut päälle. Käännä jalkatuet sivuun tarvittaessa. Siirry istumaan aivan istuimen etuosaan, ennen kuin siirryt tuolille tai sängylle. Kuva 15 Kuva 16 Kuva 17 10

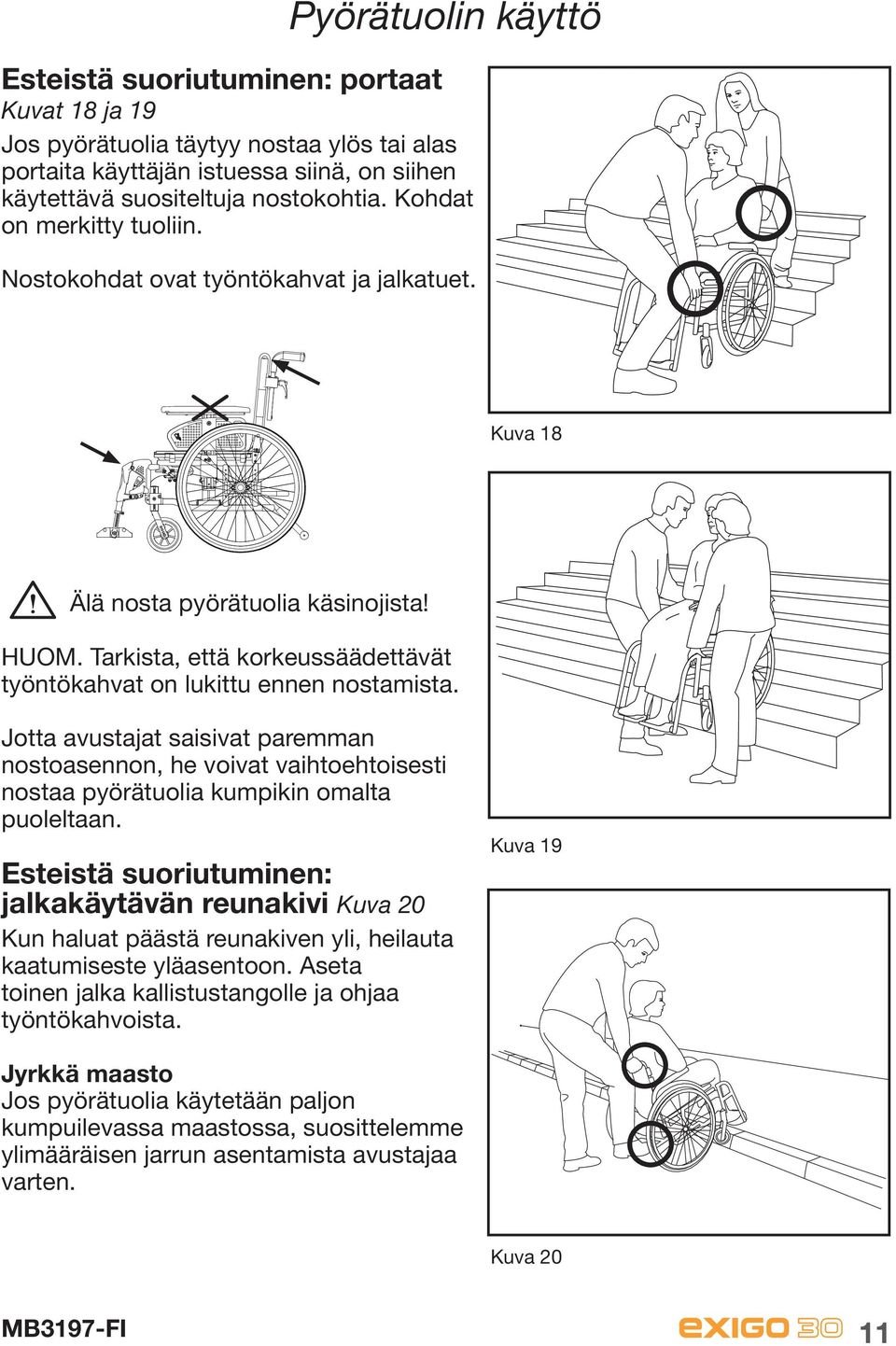

11 Pyörätuolin käyttö Esteistä suoriutuminen: portaat Kuvat 18 ja 19 Jos pyörätuolia täytyy nostaa ylös tai alas portaita käyttäjän istuessa siinä, on siihen käytettävä suositeltuja nostokohtia. Kohdat on merkitty tuoliin. Nostokohdat ovat työntökahvat ja jalkatuet. Kuva 18 Älä nosta pyörätuolia käsinojista! HUOM. Tarkista, että korkeussäädettävät työntökahvat on lukittu ennen nostamista. Jotta avustajat saisivat paremman nostoasennon, he voivat vaihtoehtoisesti nostaa pyörätuolia kumpikin omalta puoleltaan. Esteistä suoriutuminen: jalkakäytävän reunakivi Kuva 20 Kun haluat päästä reunakiven yli, heilauta kaatumiseste yläasentoon. Aseta toinen jalka kallistustangolle ja ohjaa työntökahvoista. Kuva 19 Jyrkkä maasto Jos pyörätuolia käytetään paljon kumpuilevassa maastossa, suosittelemme ylimääräisen jarrun asentamista avustajaa varten. Kuva 20 11

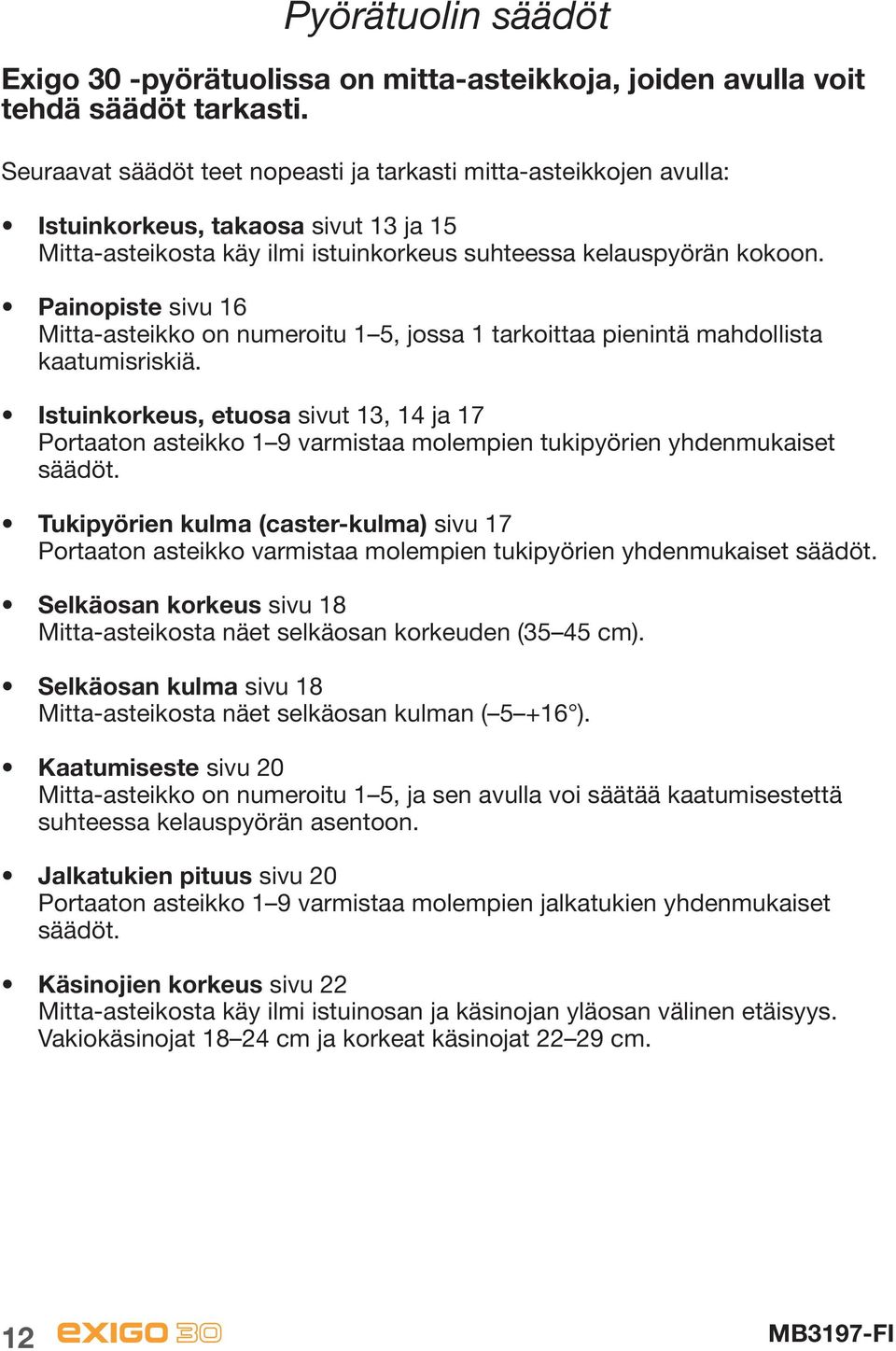

12 Pyörätuolin säädöt Exigo 30 -pyörätuolissa on mitta-asteikkoja, joiden avulla voit tehdä säädöt tarkasti. Seuraavat säädöt teet nopeasti ja tarkasti mitta-asteikkojen avulla: Istuinkorkeus, takaosa sivut 13 ja 15 Mitta-asteikosta käy ilmi istuinkorkeus suhteessa kelauspyörän kokoon. Painopiste sivu 16 Mitta-asteikko on numeroitu 1 5, jossa 1 tarkoittaa pienintä mahdollista kaatumisriskiä. Istuinkorkeus, etuosa sivut 13, 14 ja 17 Portaaton asteikko 1 9 varmistaa molempien tukipyörien yhdenmukaiset säädöt. Tukipyörien kulma (caster-kulma) sivu 17 Portaaton asteikko varmistaa molempien tukipyörien yhdenmukaiset säädöt. Selkäosan korkeus sivu 18 Mitta-asteikosta näet selkäosan korkeuden (35 45 cm). Selkäosan kulma sivu 18 Mitta-asteikosta näet selkäosan kulman ( ). Kaatumiseste sivu 20 Mitta-asteikko on numeroitu 1 5, ja sen avulla voi säätää kaatumisestettä suhteessa kelauspyörän asentoon. Jalkatukien pituus sivu 20 Portaaton asteikko 1 9 varmistaa molempien jalkatukien yhdenmukaiset säädöt. Käsinojien korkeus sivu 22 Mitta-asteikosta käy ilmi istuinosan ja käsinojan yläosan välinen etäisyys. Vakiokäsinojat cm ja korkeat käsinojat cm. 12

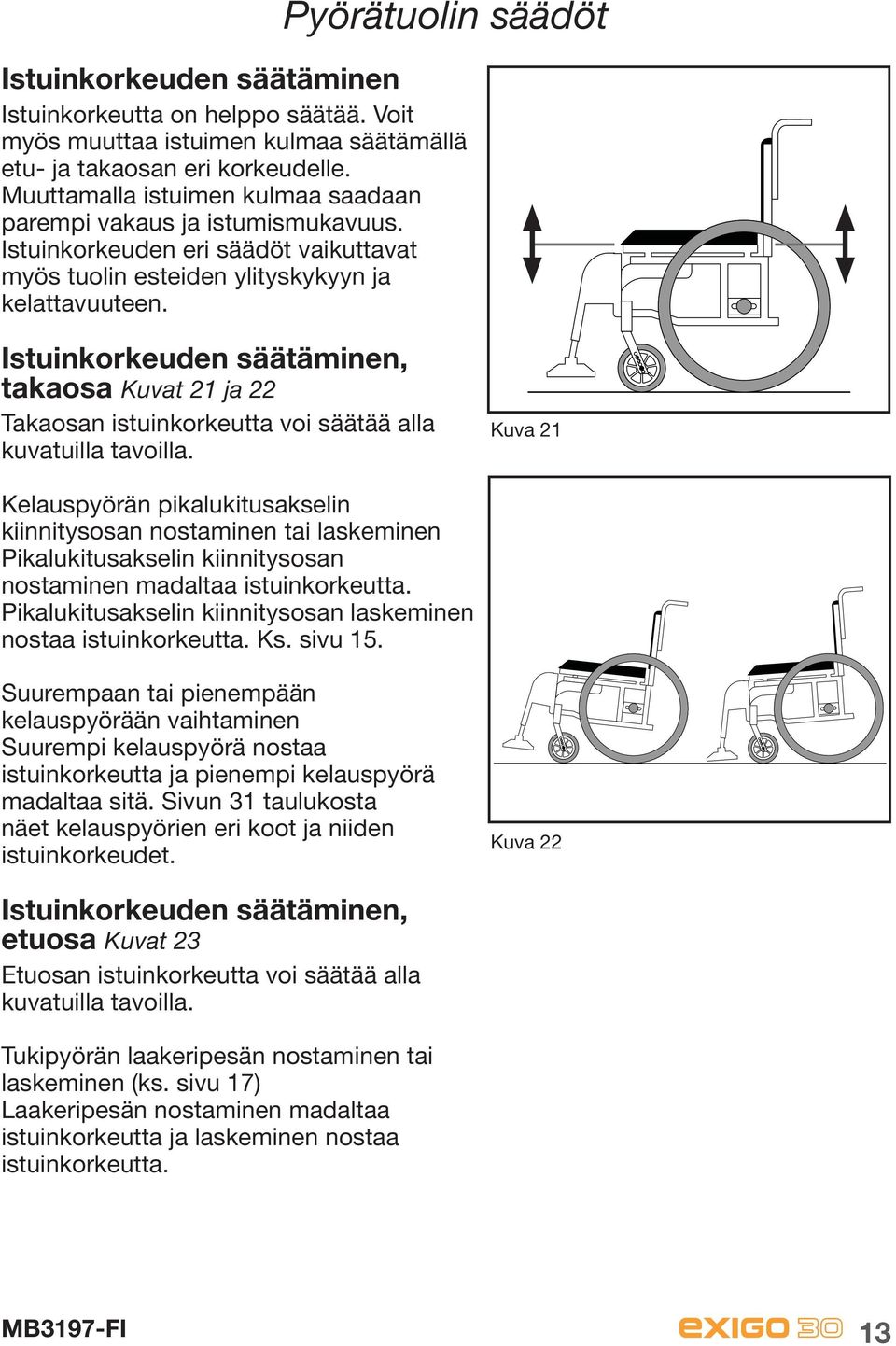

13 Pyörätuolin säädöt Istuinkorkeuden säätäminen Istuinkorkeutta on helppo säätää. Voit myös muuttaa istuimen kulmaa säätämällä etu- ja takaosan eri korkeudelle. Muuttamalla istuimen kulmaa saadaan parempi vakaus ja istumismukavuus. Istuinkorkeuden eri säädöt vaikuttavat myös tuolin esteiden ylityskykyyn ja kelattavuuteen. Istuinkorkeuden säätäminen, takaosa Kuvat 21 ja 22 Takaosan istuinkorkeutta voi säätää alla kuvatuilla tavoilla. Kuva 21 Kelauspyörän pikalukitusakselin kiinnitysosan nostaminen tai laskeminen Pikalukitusakselin kiinnitysosan nostaminen madaltaa istuinkorkeutta. Pikalukitusakselin kiinnitysosan laskeminen nostaa istuinkorkeutta. Ks. sivu 15. Suurempaan tai pienempään kelauspyörään vaihtaminen Suurempi kelauspyörä nostaa istuinkorkeutta ja pienempi kelauspyörä madaltaa sitä. Sivun 31 taulukosta näet kelauspyörien eri koot ja niiden istuinkorkeudet. Kuva 22 Istuinkorkeuden säätäminen, etuosa Kuvat 23 Etuosan istuinkorkeutta voi säätää alla kuvatuilla tavoilla. Tukipyörän laakeripesän nostaminen tai laskeminen (ks. sivu 17) Laakeripesän nostaminen madaltaa istuinkorkeutta ja laskeminen nostaa istuinkorkeutta. 13

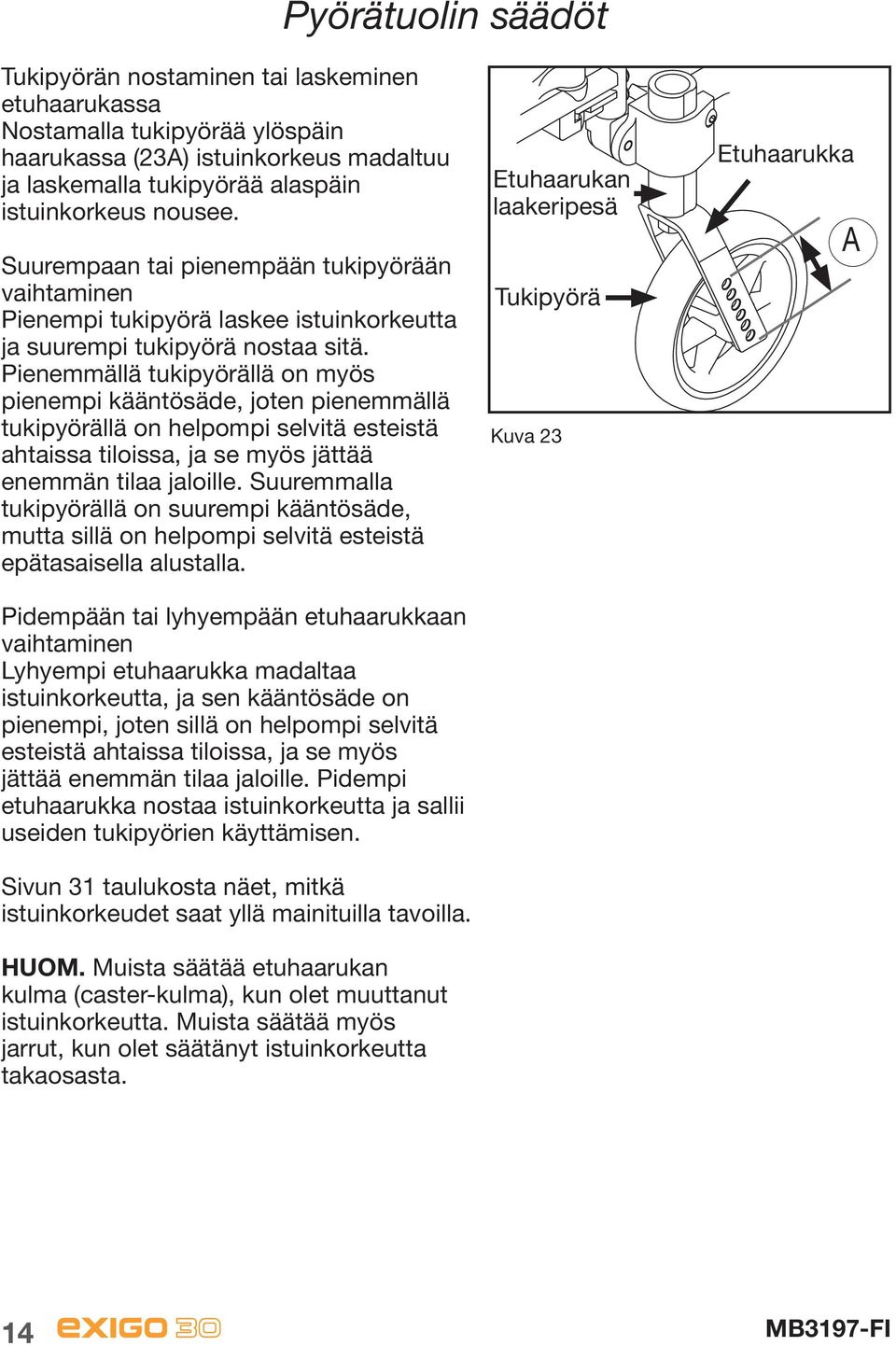

14 Pyörätuolin säädöt Tukipyörän nostaminen tai laskeminen etuhaarukassa Nostamalla tukipyörää ylöspäin haarukassa (23A) istuinkorkeus madaltuu ja laskemalla tukipyörää alaspäin istuinkorkeus nousee. Suurempaan tai pienempään tukipyörään vaihtaminen Pienempi tukipyörä laskee istuinkorkeutta ja suurempi tukipyörä nostaa sitä. Pienemmällä tukipyörällä on myös pienempi kääntösäde, joten pienemmällä tukipyörällä on helpompi selvitä esteistä ahtaissa tiloissa, ja se myös jättää enemmän tilaa jaloille. Suuremmalla tukipyörällä on suurempi kääntösäde, mutta sillä on helpompi selvitä esteistä epätasaisella alustalla. Pidempään tai lyhyempään etuhaarukkaan vaihtaminen Lyhyempi etuhaarukka madaltaa istuinkorkeutta, ja sen kääntösäde on pienempi, joten sillä on helpompi selvitä esteistä ahtaissa tiloissa, ja se myös jättää enemmän tilaa jaloille. Pidempi etuhaarukka nostaa istuinkorkeutta ja sallii useiden tukipyörien käyttämisen. Sivun 31 taulukosta näet, mitkä istuinkorkeudet saat yllä mainituilla tavoilla. HUOM. Muista säätää etuhaarukan kulma (caster-kulma), kun olet muuttanut istuinkorkeutta. Muista säätää myös jarrut, kun olet säätänyt istuinkorkeutta takaosasta. Etuhaarukan laakeripesä Tukipyörä Kuva 23 Etuhaarukka A 14

15 Pyörätuolin säädöt Istuinkorkeuden säätäminen, takaosa Kuvat 24 ja 25 Pyörätuolin rungossa on mitta-asteikko (25A), josta käy ilmi istuinkorkeus suhteessa kelauspyörän kokoon. Irrota kelauspyörä. Löysää mutteria (25B) 27 millimetrin kiintoavaimella ja kierrä kunnes mutteri ei enää liiku. Vedä pikalukitusakselin kiinnitysosan sisä- ja ulkopuoliskoja hieman erilleen. Säädä kiinnitysosaa portaittain ylös- tai alaspäin asteikon mukaisesti. Purista kiinnitysosan sisä- ja ulkopuolisko yhteen. Kuva 24 HUOM. On tärkeää, että pikalukitusakselin kiinnitysosan tapit menevät oikeisiin reikiin ja että akseliholkki on oikeassa kolossa ennen mutterin kiristämistä. Vaihtoehtoiset kelauspyörien koot B A Kuva 25 Istuinkorkeudet, jotka saavutetaan mittaasteikon eri mitoilla Etsi kelauspyöräsi koko mittaasteikon yläosasta. Pyörän koon alapuolella olevasta sarakkeesta näet, mihin pikalukitusakselin kiinnitysosa tulee asettaa halutun istuinkorkeuden saavuttamiseksi. 15

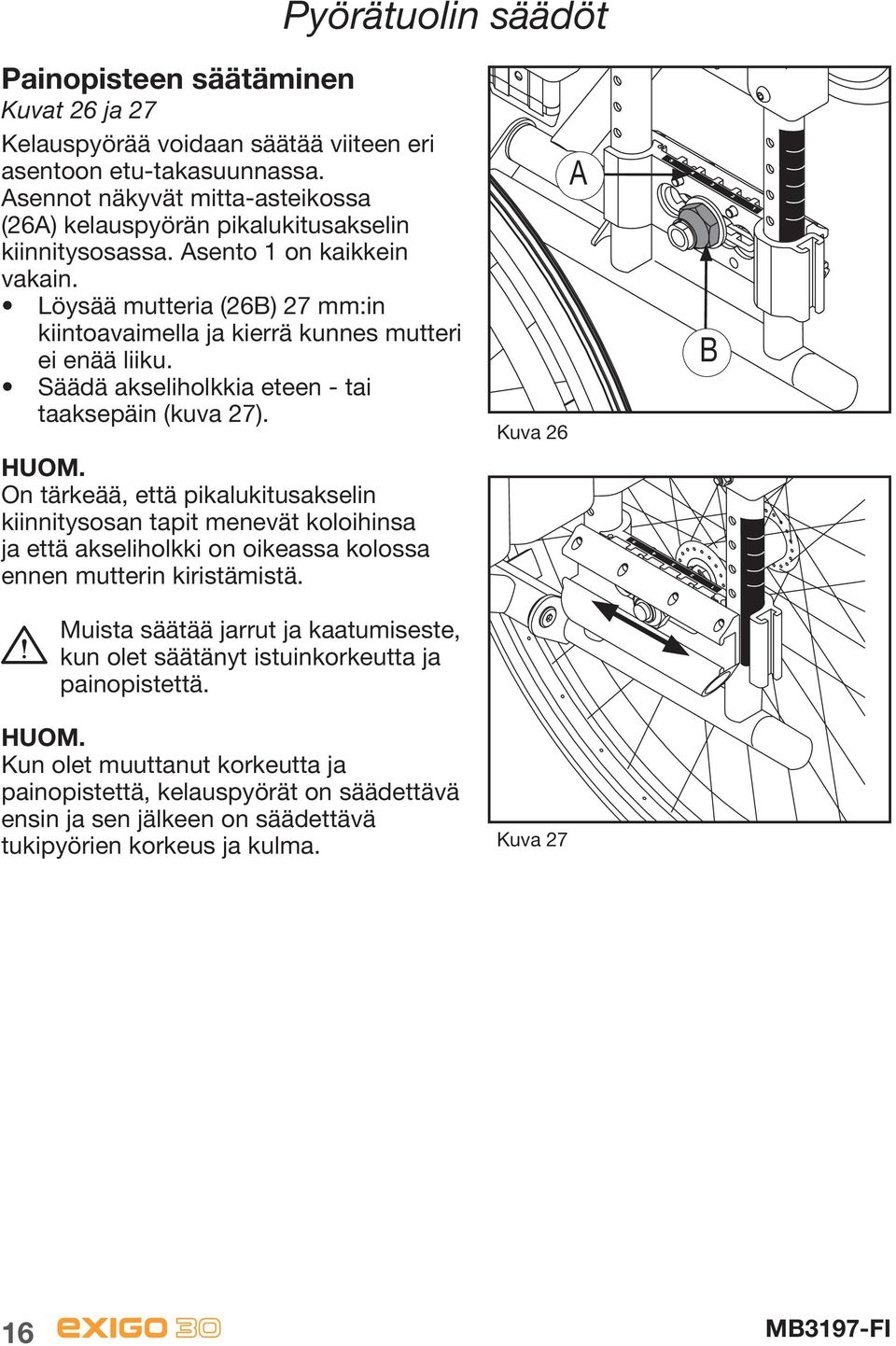

16 Pyörätuolin säädöt Painopisteen säätäminen Kuvat 26 ja 27 Kelauspyörää voidaan säätää viiteen eri asentoon etu-takasuunnassa. Asennot näkyvät mitta-asteikossa (26A) kelauspyörän pikalukitusakselin kiinnitysosassa. Asento 1 on kaikkein vakain. Löysää mutteria (26B) 27 mm:in kiintoavaimella ja kierrä kunnes mutteri ei enää liiku. Säädä akseliholkkia eteen - tai taaksepäin (kuva 27). HUOM. On tärkeää, että pikalukitusakselin kiinnitysosan tapit menevät koloihinsa ja että akseliholkki on oikeassa kolossa ennen mutterin kiristämistä. Muista säätää jarrut ja kaatumiseste, kun olet säätänyt istuinkorkeutta ja painopistettä. HUOM. Kun olet muuttanut korkeutta ja painopistettä, kelauspyörät on säädettävä ensin ja sen jälkeen on säädettävä tukipyörien korkeus ja kulma. Kuva 26 Kuva 27 A B 16

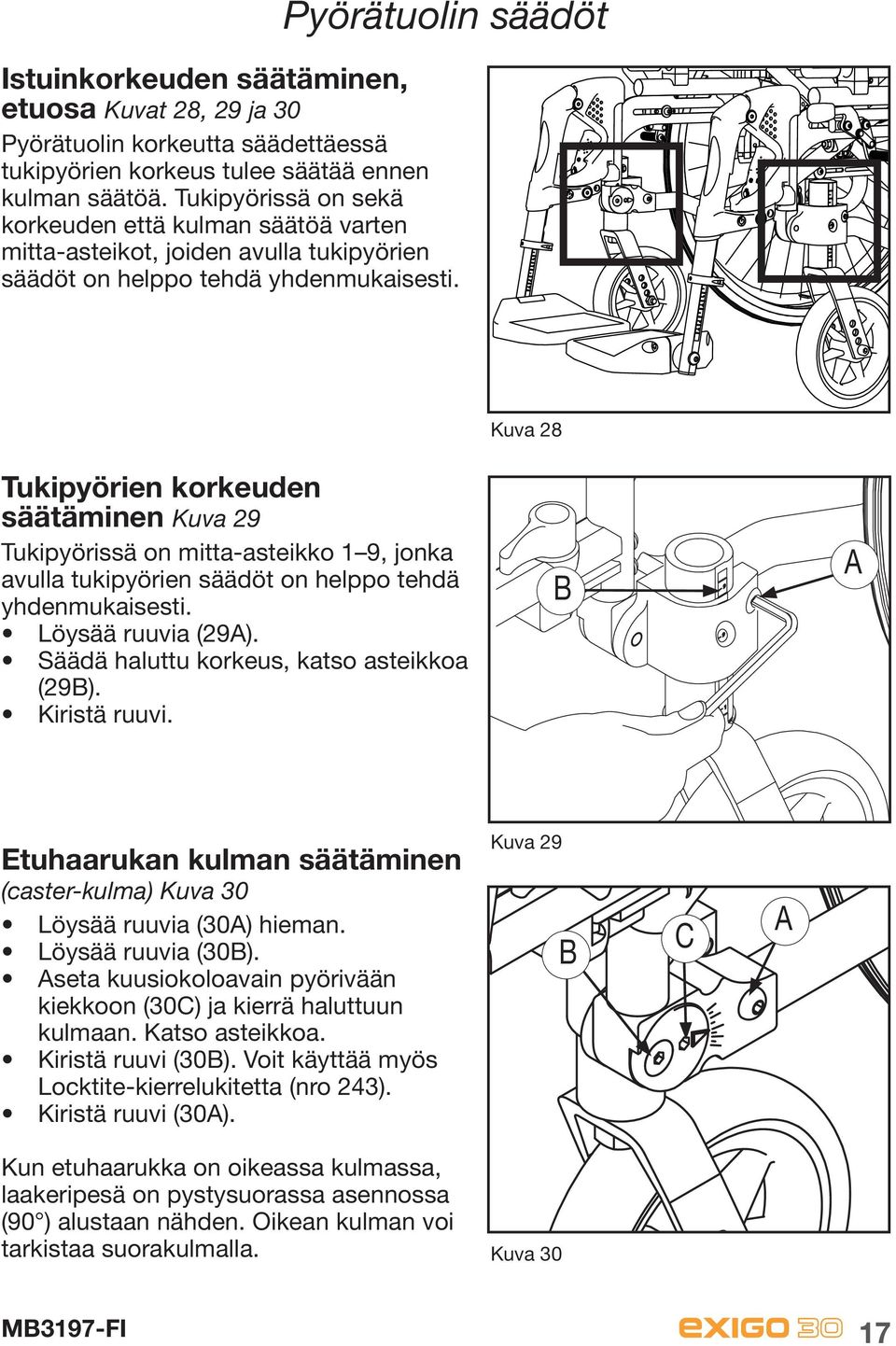

17 Pyörätuolin säädöt Istuinkorkeuden säätäminen, etuosa Kuvat 28, 29 ja 30 Pyörätuolin korkeutta säädettäessä tukipyörien korkeus tulee säätää ennen kulman säätöä. Tukipyörissä on sekä korkeuden että kulman säätöä varten mitta-asteikot, joiden avulla tukipyörien säädöt on helppo tehdä yhdenmukaisesti. Kuva 28 Tukipyörien korkeuden säätäminen Kuva 29 Tukipyörissä on mitta-asteikko 1 9, jonka avulla tukipyörien säädöt on helppo tehdä yhdenmukaisesti. Löysää ruuvia (29A). Säädä haluttu korkeus, katso asteikkoa (29B). Kiristä ruuvi. B A Etuhaarukan kulman säätäminen (caster-kulma) Kuva 30 Löysää ruuvia (30A) hieman. Löysää ruuvia (30B). Aseta kuusiokoloavain pyörivään kiekkoon (30C) ja kierrä haluttuun kulmaan. Katso asteikkoa. Kiristä ruuvi (30B). Voit käyttää myös Locktite-kierrelukitetta (nro 243). Kiristä ruuvi (30A). Kuva 29 B C A Kun etuhaarukka on oikeassa kulmassa, laakeripesä on pystysuorassa asennossa (90 ) alustaan nähden. Oikean kulman voi tarkistaa suorakulmalla. Kuva 30 17

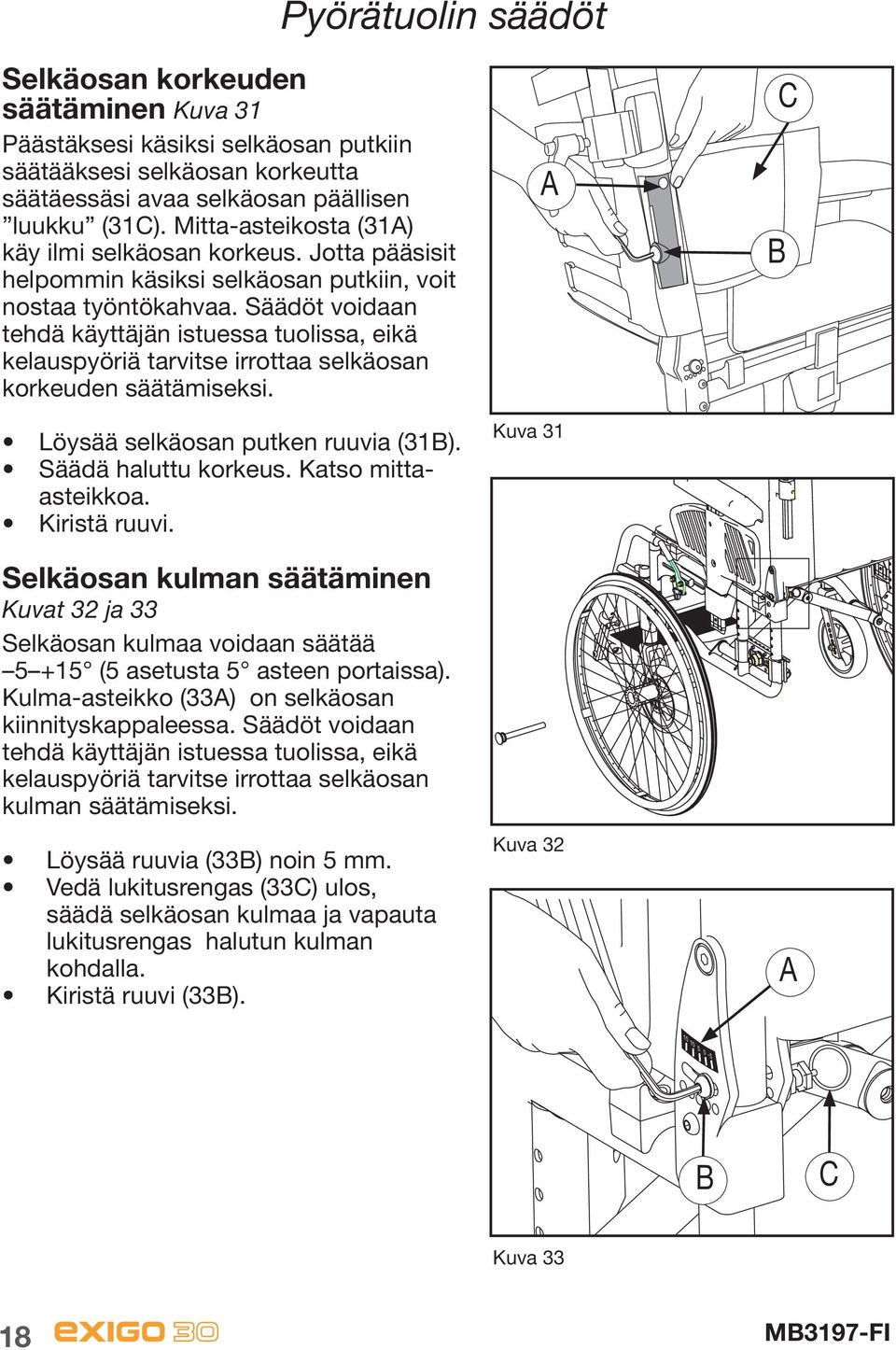

18 Pyörätuolin säädöt Selkäosan korkeuden säätäminen Kuva 31 Päästäksesi käsiksi selkäosan putkiin säätääksesi selkäosan korkeutta säätäessäsi avaa selkäosan päällisen luukku (31C). Mitta-asteikosta (31A) käy ilmi selkäosan korkeus. Jotta pääsisit helpommin käsiksi selkäosan putkiin, voit nostaa työntökahvaa. Säädöt voidaan tehdä käyttäjän istuessa tuolissa, eikä kelauspyöriä tarvitse irrottaa selkäosan korkeuden säätämiseksi. Löysää selkäosan putken ruuvia (31B). Säädä haluttu korkeus. Katso mittaasteikkoa. Kiristä ruuvi. Selkäosan kulman säätäminen Kuvat 32 ja 33 Selkäosan kulmaa voidaan säätää (5 asetusta 5 asteen portaissa). Kulma-asteikko (33A) on selkäosan kiinnityskappaleessa. Säädöt voidaan tehdä käyttäjän istuessa tuolissa, eikä kelauspyöriä tarvitse irrottaa selkäosan kulman säätämiseksi. Löysää ruuvia (33B) noin 5 mm. Vedä lukitusrengas (33C) ulos, säädä selkäosan kulmaa ja vapauta lukitusrengas halutun kulman kohdalla. Kiristä ruuvi (33B). A Kuva 31 Kuva 32 B C A B C Kuva 33 18

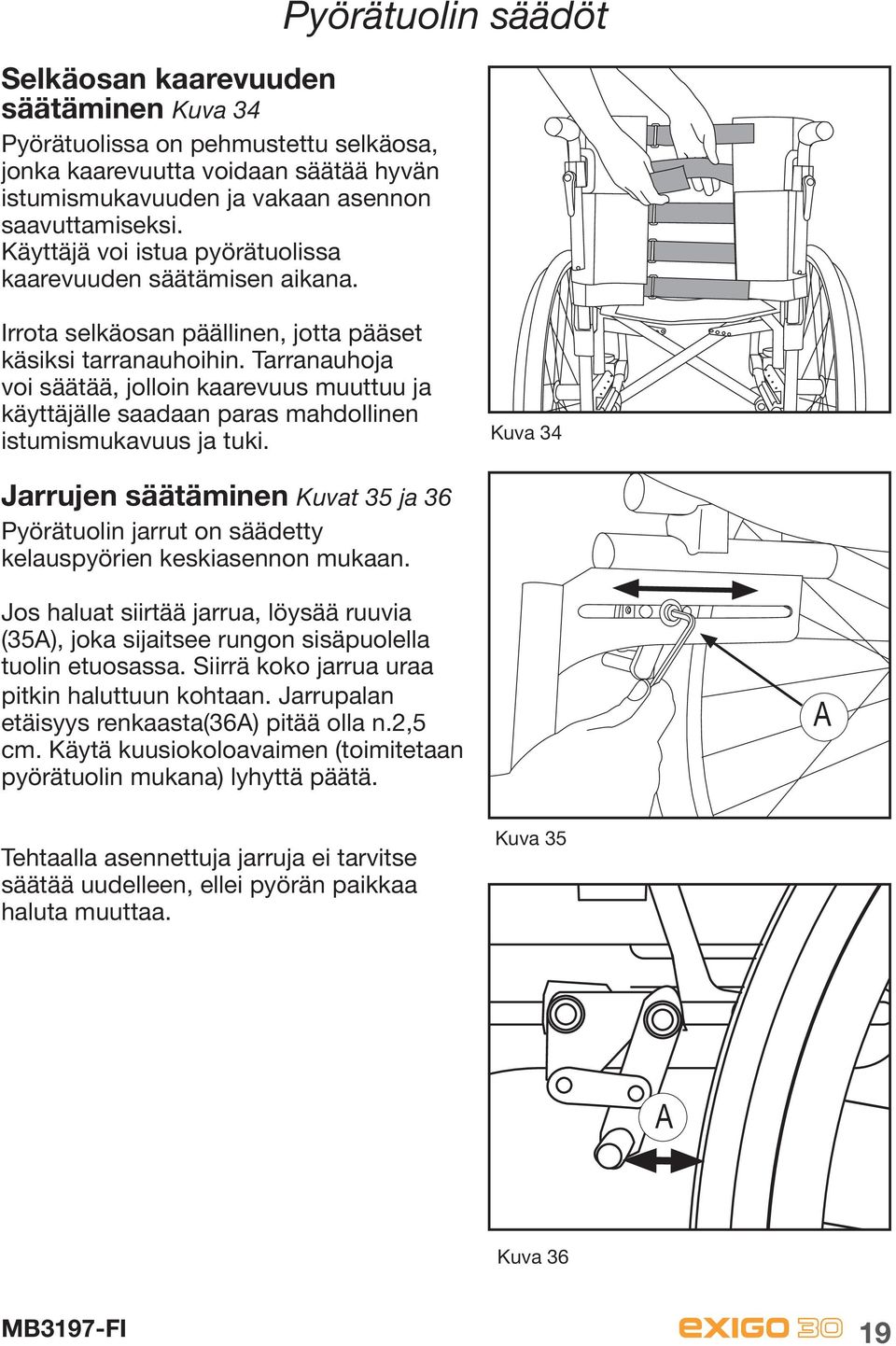

19 Selkäosan kaarevuuden säätäminen Kuva 34 Pyörätuolissa on pehmustettu selkäosa, jonka kaarevuutta voidaan säätää hyvän istumismukavuuden ja vakaan asennon saavuttamiseksi. Käyttäjä voi istua pyörätuolissa kaarevuuden säätämisen aikana. Pyörätuolin säädöt Irrota selkäosan päällinen, jotta pääset käsiksi tarranauhoihin. Tarranauhoja voi säätää, jolloin kaarevuus muuttuu ja käyttäjälle saadaan paras mahdollinen istumismukavuus ja tuki. Kuva 34 Jarrujen säätäminen Kuvat 35 ja 36 Pyörätuolin jarrut on säädetty kelauspyörien keskiasennon mukaan. Jos haluat siirtää jarrua, löysää ruuvia (35A), joka sijaitsee rungon sisäpuolella tuolin etuosassa. Siirrä koko jarrua uraa pitkin haluttuun kohtaan. Jarrupalan etäisyys renkaasta(36a) pitää olla n.2,5 cm. Käytä kuusiokoloavaimen (toimitetaan pyörätuolin mukana) lyhyttä päätä. A Tehtaalla asennettuja jarruja ei tarvitse säätää uudelleen, ellei pyörän paikkaa haluta muuttaa. Kuva 35 A Kuva 36 19

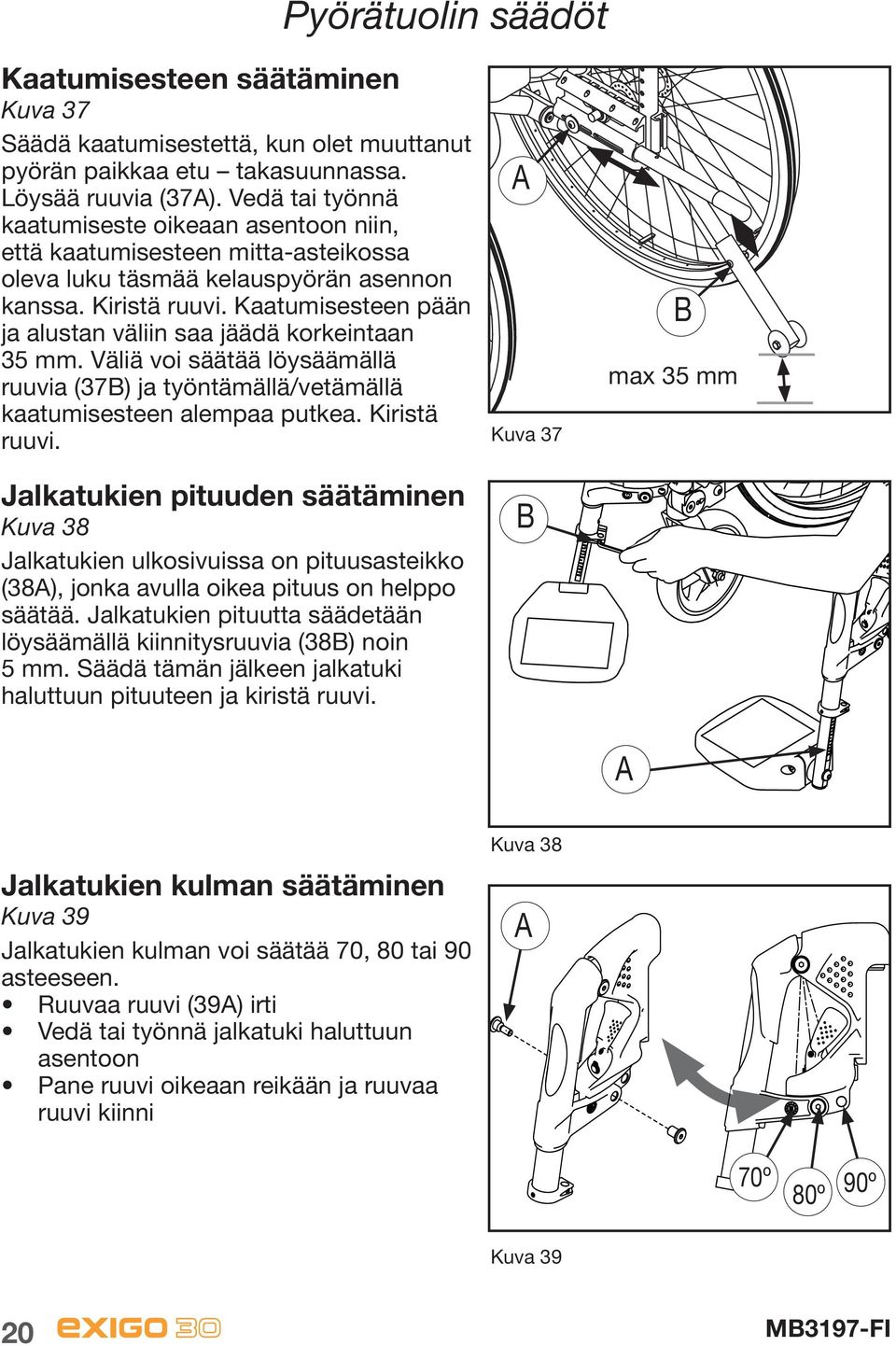

20 Pyörätuolin säädöt Istuinsyvyyden säätäminen Kuvat 40, 41 ja 42 Istuinsyvyyttä voidaan säätää siirtämällä istuinkangasta eteen- tai taaksepäin, kunnes syvyys on sopiva. Irroita istuinosan päällisen tarranauha (40 A) Säätämisen helpottamiseksi, taita pyörätuoli kasaan, jotta istuinpäällinen höllentyy ja sen siirto on helpompaa. Lisää istuinsyvyyttä vetämällä istuinpäällistä eteenpäin ja pienennä syvyyttä työntämälle sitä taaksepäin. Kiinnitä päällisen tarranauha istuinkankaaseen ja taita pyörätuoli auki Sivun 31 taulukosta löytyy eri istuinsyvyysvaihtoehdot. Kuva 40 A Kuva 41 Kuva 42 21

21 Pyörätuolin säädöt Käsinojien korkeuden säätäminen Kuva 43 Kun haluat säätää käsinojien korkeutta, löysää ruuvia (43A). Nosta tai laske käsinoja haluttuun asentoon. Käytä mittaasteikkoa (43B), jotta saat molempien käsinojien säädöt yhdenmukaisiksi. Mittaasteikosta näet istuinosan ja käsinojan yläosan etäisyyden senttimetreinä. Kiristä ruuvi. Kun käsinojaa säädetään, sivusuoja saattaa siirtyä, ettei pyörään nähden jäisi aukkoa. Löysää ruuvia (43C) ja työnnä sivusuojaa ylös tai alas. Kiristä ruuvi. B Kuva 43 A C Käsinojien syvyyden säätäminen Kuva 44 Käsinojien syvyyttä säädetään siirtämällä käsinojia eteen- tai taaksepäin. Löysää ruuveja (44A) 10 mm:n kiintoavaimella Siirrä käsinojia eteen- tai taaksepäin haluttuun asentoon ja kiristä ruuvit A Kuva 44 22

22 Lantiovyön asentaminen Lantiovyön asentaminen (lisävaruste) Kuvat 45, 46 ja 47 Avaa ruuvi (45A). Käytä 4 mm:n kuusiokoloavainta. Asenna lantiovyö kuvan 46 mukaisesti. Käytä irroittamaasi ruuvia. Tarkista, että lantiovyö on sovitettu oikein pyörätuolin käyttäjälle. Vyön tulee olla tukevasti lantion yli, noin 46 asteen kulmassa pyörätuolin kiinnityskohdasta. Tarkista, että vyö on puhdas ja että lukkomekanismi toimii kaikkina aikoina. Vyö ja lukkomekanismi voidaan puhdistaa kostealla liinalla. Vyö asentaminen lantion yläpuolelle, vasten vatsan pehmeää ihoa, voi aiheuttaa väärän istuma-asennon ja käyttäjän liukumisen eteenpäin pyörätuolissa. Kuva 45 A Oikea vyön asento Kuva 46 Väärä vyön asento 45 Kuva 47 23

23 Turvaohjeet Jalkalevyjen päällä ei saa seistä, eikä niihin saa kohdistaa kovaa painetta. Pyörätuolilla liikkumista tulee pitää kävelemistä korvaavana toimintona. Tämän vuoksi pyörätuolin käyttäjän on käytettävä jalkakäytävää, eikä pyörätuolilla saa liikkua moottoriliikenteen seassa. Kun siirryt pois pyörätuolista, varmista että pyörätuoli on mahdollisimman vakaalla ja tasaisella alustalla. Jotta tuoli ei pääse vahingossa liikkeelle, varmista että jarrut ovat päällä. Exigo 30 -pyörätuolin suurin sallittu kuormitus on 140 kg. Tarkista pyörätuoli säännöllisesti ja varmista, että kaikki ruuvit, mutterit ja muut kiinnikkeet ovat asianmukaisesti kiinni. Pyörätuolia ei saa käyttää istuimena moottoriajoneuvoissa. Kun pyörätuolia muutellaan, esimerkiksi kelauspyöriä vaihtamalla, tukipyöriä siirtämällä tai selkäosan korkeutta säätämällä, pyörätuolin käsittelyominaisuudet, tasapaino ja kaatumispiste saattavat muuttua. Kun tuoliin on tehty muutoksia, on oltava erityisen varovainen sen käyttöönotossa. On suositeltavaa, että käyttäjällä on ammattiavustaja apunaan siirryttäessä tuoliin ja pois siitä. Varmista että vaatteet, laukut ja muut irtoesineet eivät jää kelauspyörien pinnojen väliin. Pidä mielessäsi riski sormien jäämisestä puristuksiin. Älä laita sormia sivusuojan ja pyörän väliin tai pyörän ja jarrun väliin. Jos pyörätuolin etuosaa on tarpeen nostaa esteen ylittämiseksi, älä koskaan tee sitä painamalla työntökahvoista alaspäin. Astu kallistustangolle ja paina työntökahvoja tarvittavan verran. Jos käyttäjä istuu pyörätuolissa pitkiä aikoja, painehaavojen riski kasvaa. Jos käyttäjällä on suuri riski saada painehaavoja, suosittelemme erityisen istuintyynyn käyttöä haavojen ehkäisemiseksi. Pyörätuolin pinnat saattavat lämmetä, jos pyörätuoli altistuu ulkopuoliselle lämmönlähteelle (esim. auringonvalo). 24

24 Turvallisuus autossa Exigo 30 matkustusistuimena autossa Pyörätuolin käyttäjä on siirrettävä auton istuimeen ja hänen on käytettävä auton turvavyötä, aina kun sen on mahdollista. Tyhjä pyörätuoli pitäisi siirtää kuljetuksen ajaksi auton tavaratilaan tai kiinnittää ajoneuvoon. Exigo 30-pyörätuoli täyttää standardin ISO vaatimukset, joten sitä voidaan käyttää matkustusistuimena moottoriajoneuvossa. Kun pyörätuolia käytetään matkustusistuimena, on sen oltava menosuuntaan päin. Pyörätuoli on kiinnitettävä sen kiinnitysjärjestelmän mukaisesti, jolla se on testattu: 3-pistevyö Kyseessä on nelipistekiinnitysjärjestelmä. Se on kokonaisjärjestelmä, jossa sekä pyörätuoli että käyttäjä kiinnitetään autoon. Järjestelmä vaatii kiinnityskiskojen asentamista autoon. Exigo 30-pyörätuoliin on merkitty neljä kohtaa (kuva 48), joita on käytettävä tuolia kiinnitettäessä: Rungon sivuosien takimmaiset putket, kelauspyörän pikalukitusakselin kiinnitysosan yläpuolella Rungon sivuosan etuputki, jalkatuen pidikkeen yläpuolella. Kuva 48 Handicare ei ota vastuuta Exigo 30-pyörätuolin käyttämisestä matkustusistuimena autossa muiden kuin yllä mainittujen kiinnitysjärjestelmien kanssa. 25

25 Turvallisuus autossa Turvavöiden kiinnittäminen: Lantiovyö tulee kiinnittää mahdollisimman jyrkästi kulmassa Rintavyö kiinnitetään rinnan ja olkapään yli. Turvavyön on oltava mahdollisimman tiukasti kiinni vartalossa, eikä se saa olla kierteellä. Varmista, että pyörätuolin osat, kuten käsinojat tai pyörät, eivät pidä turvavyötä irti vartalosta. Katso turvavyön oikea kiinnitys kuvasta 49. Matkustusistuimena käytettävä pyörätuoli ei saa olla kallistettuna taaksepäin. Kuva 49 Varmista, että pyörätuolin osat, kuten käsinojat tai pyörät, eivät pidä turvavyötä irti vartalosta. VAROITUS a) Mikäli mahdollista, pyörätuolin on oltava menosuuntaan päin ja se on kiinnitettävä kiinnitysjärjestelmän valmistajan ohjeiden mukaisesti. b) Tämä pyörätuoli on hyväksytty käytettäväksi autossa, ja se täyttää vaatimukset, jotka on asetettu menosuuntaan päin olevien pyörätuolien nokkakolariturvallisuudelle. Pyörätuolia ei saa sijoittaa muulla tavoin autossa. c) Pyörätuoli on testattu dynaamisesti menosuuntaan päin olevassa asennossa käyttäjän ollessa kiinnitettynä lantio- ja rintavyöllä (kolmipisteturvavyöllä). 26

26 Turvallisuus autossa d) Sekä lantio- että rintavyötä on käytettävä, koska se vähentää pää- tai rintavammojen saamisen vaaraa törmäyksessä auton sisäosien kanssa. e) Jotta pyörätuoliin kiinnitetty, ei-törmäysturvallinen pöytä ei aiheuttaisi vammoja käyttäjälle, se tulee: poistaa ja kiinnittää muualle ajoneuvoon tai kiinnittää pyörätuoliin siten, että käyttäjän ja pöydän välissä on törmäystä vaimentava pehmustus. f) Mikäli mahdollista, pyörätuolin muut lisävarusteet joko kiinnitetään tuoliin tai poistetaan ja kiinnitetään muualle ajoneuvoon kuljetuksen ajaksi siten, että ne eivät pääse irtoamaan ja aiheuttamaan vammoja käyttäjälle törmäyksessä. g) Tuki- ja kiinnitysvarusteita ei saa käyttää turvavarusteina/ turvavöinä, jos niissä ei ole ISO merkintää. h) Mikäli pyörätuoli on ollut auto-onnettomuudessa, valmistajan edustajan on tarkistettava se, ennen kuin se otetaan uudelleen käyttöön. i) Pyörätuolin kiinnityskohtiin, kiinnikkeisiin, rakenteisiin tai rungon osiin ei saa tehdä muutoksia ilman valmistajan lupaa. j) Mikäli sähköpyörätuolia käytetään ajoneuvossa, on siinä käytettävä hyytelöakkuja. 27

27 Pyörätuolin huolto Tässä osiossa käsitellyt huoltotoimenpiteet voi käyttäjä itse suorittaa. Muut huoltotoimenpiteet on annettava tuotteen valmistajan tai apuvälinekeskuksen ammattihenkilön tehtäväksi. Lisätietoja varaosista ja huollosta saat paikkakuntasi apuvälinekeskuksesta. Rungon pesu Runko on pestävä säännöllisesti miedolla saippuavedellä. Jos runko on erittäin likainen, voidaan käyttää rasvanpoistoainetta. Rungon voi pestä myös painepesurilla. Älä kuitenkaan suihkuta vettä suoraan kuulalaakereihin. Kuivaa pyörätuoli huolellisesti pesun jälkeen tai jos se on ollut sateessa. Jos käytät rasvanpoistoainetta, öljyä liikkuvat osat. Desinfiointi Ainoastaan koulutettu henkilökunta saa suorittaa desinfioinnin. Pyörätuoli voidaan desinfioida desinfiointiaineella joka sisältää % etanolia. Älä käytä klooria tai fenolia sisältäviä desinfiointiaineita. Selkäosan ja istuinosan päällisten pesu Istuinosan ja selkäosan päälliset ja muut suojukset voi pestä koneessa 60 C:ssa. Katso pesuohjeet tekstiileistä. Pyörätuolia vahingoittavat olosuhteet Pyörätuolia ei saa käyttää alle 35 C:n tai yli 60 C:n lämpötilassa. Kosteuteen tai ilmanpaineeseen liittyviä käyttörajoituksia ei ole. Pyörätuolin varastoimiseen ei sisälly yllä mainittujen vaatimusten lisäksi muita vaatimuksia. Ruuvit ja mutterit Ruuvit ja mutterit voivat löystyä ajan mittaan. Muista tarkistaa ne säännöllisesti ja kiristää tarvittaessa. Voit käyttää myös Locktite-kierrelukitetta (nro 243). Kun lukkomutteri irrotetaan, se menettää lukituskykyään, ja se on vaihdettava. Kelauspyörät Kelauspyörissä on pinnat. Pinnat on kiristettävä vähintään kerran vuodessa. Käänny paikallisen polkupyörähuollon tai apuvälinekeskuksen puoleen. Pyörien pikalukituskeskiö Kelauspyörien pikalukituskeskiö tulee tarkistaa säännöllisesti. Tarkista, että laakerit toimivat asianmukaisesti. Lukituskeskiö ja laakerit on puhdistettava ja öljyttävä säännöllisesti. 28

28 Pyörätuolin huolto Suositellut ilmanpaineet Pyörätuolissa on vakio varusteena korkeapainerenkaat. Etsi koko kelauspyörästä/ tukipyörästä ja katso sen jälkeen suositeltu enimmäisilmanpaine taulukosta. Suuri ilmanpaine tekee pyörätuolista helposti kelattavan, matala ilmanpaine taas antaa enemmän joustavuutta. Jotta käsittelyominaisuudet pysyisivät ihanteellisina, ilmanpaineet on tarkistettava säännöllisesti. kpa Bar PSI Kelauspyörä matalapaine 350 3,5 50 Kelauspyörä korkeapaine 630 6,3 90 Tukipyörä 6 ilma 250 2,5 35 Tukipyörä 8 ilma 250 2,5 36 Työkalut pyörätuolin huoltoon Säätökohde Työkalu Säätökohde Työkalu Jarrut Kuusiokoloavain 4 mm Selkäosan korkeus Kuusiokoloavain 5 mm Jalkatukien pituus Kuusiokoloavain 5 mm Selkäosan kulma Kuusiokoloavain 4 mm Jalkalevyt Kuusiokoloavain 5 mm Istuinsyvyys Kuusiokoloavain 3 mm Kaatumiseste Kuusiokoloavain 4 mm, 5 mm, kiintoavain10 mm Käsinojien korkeus Istuinkorkeus, etuosa Kelauspyörän asento Kuusiokoloavain 6 mm Kiintoavain27 mm Kuusiokoloavain 4 mm Caster-kulma Kuusiokoloavain 5 mm Tarkistus puolen vuoden kuluttua, sen jälkeen vuosittain Tarkista, että jarrut toimivat kunnolla. Säädä tarvittaessa. Tarkista, että renkaat ja niiden sivut ovat ehjät. Varmista, että tuoli on puhdas ja kaikki liikkuvat osat toimivat. Tarkista, ovatko tukipyörien haarukat löystyneet. Säädä tarvittaessa. Akselin olisi käännyttävä vapaasti akselinsa ympäri, mutta haarukka ei saa liikkua ylös tai alas. Tarkista ja tarvittaessa kiristä ruuviliitokset. Korjaustyöt Lukuun ottamatta pieniä maalauskorjauksia, ulko- ja sisärenkaiden vaihtoa sekä jarrujen säätöä, kaikki korjaustyöt tulee antaa paikkakunnan jälleenmyyjän tai apuvälinekeskuksen ammattihenkilön tehtäväksi. Lisätietoja varaosista ja huollosta saat paikkakuntasi apuvälinekeskuksesta. 29

29 Pyörätuolin huolto Renkaiden vaihto Kuva 50 Ilmatäytteiset renkaat ovat lisävarusteita. B Renkaiden irrotus Irrota pyörä ja päästä ilma ulos renkaasta pitämällä kiinni venttiilin neulasta tai kiertämällä venttiili auki. Varmista, että renkaan reuna on kunnolla vanteen sisäsyvennyksessä (50A). Taivuta renkaan reunaa vanteen reunan yli. Käytä tarvittaessa tarkoitukseen sopivaa rengasrautaa (50B). Varmista, että sisäkumi ei jää puristuksiin rengasraudan ja vanteen reunan väliin. Kuva 50 A C Renkaiden asennus Laita sisärengas ulkorenkaan sisään ja levitä kitkaa vähentävää ainetta (renkaanasennusainetta, kuten voitelusumutetta tai saippuaa) renkaan reunaan (50C). Varmista, että renkaan reuna on kunnolla vanteen urassa toiselta sivulta. Taivuta rengas reunan yli. Varmista, että sisärengas ei jää puristuksiin. Pumppaa renkaat ja kiinnitä pyörä pyörätuoliin. 30

30 Tekniset tiedot Tekniset tiedot ja mitat Pyörätuolin istuinkorkeus ja -leveys voidaan säätää käyttäjälle sopivaksi ennen toimitusta. Käyttäjälle parhaiten sopiva korkeus riippuu kahdesta tekijästä: käyttäjän pituudesta ja pyörätuolin käyttötavasta. Voit kääntyä myyjän tai lähimmän apuvälinekeskuksen puoleen, jos olet epävarma siitä, ovatko korkeus ja leveys sinulle sopivat. (Mitat on ilmoitettu senttimetreinä ellei toisin mainita.) Istuinleveys 36, 39, 42, 45, 48, 51, 54, 57, 60 Istuinsyvyys Vakio Pitkä istuinpäällinen takana (-3 cm) 42 istuinpäällinen takana (-3 cm) 42 istuimenpidennin (3 cm) 48 istuimenpidennin (3 cm) 45 istuimenpidennin (6 cm) 51 istuimenpidennin (6 cm) Istuinkorkeus, etuosa = asento ei mahdollinen Haarukka mm Pyörä tuumaa/ mm Tukipyörän haarukan reikä / ,5-41, /125 38,5-44,5 6 cm / ,5-44, /125 41,5-47, ,5-44, / ,5-47, reikä / ,5-47, /125 44,5-50, ,5-47, / ,5-50, ,5-47, /200 47,5-53, Istuinkorkeus, takaosa Selkäosan korkeus Käsinojien korkeus Kelauspyörä Istuinkorkeus, takaosa Vakiokäsinojat Korkeat käsinojat

31 Kokonaiskorkeus 75-93, vakio 84 Kokonaisleveys Istuinleveys + 18 Leveys kokoon taitettuna 28 Kokonaispituus , vakio 97 Tuolin paino 18 kg Kuljetuspaino Sallittu kuormitus 9,3 kg Tekniset tiedot 140 kg (Istuinleveys 54, 57, 60: 160 kg) Pyörätuoli ja useimmat sen osista on valmistettu erityisestä alumiiniseoksesta. Selkä- ja istuinosan päälliset on valmistettu paloturvallisesta materiaalista. Pyörätuoliin on vaihtoehtoisesti saatavilla kiinteät tai ilmatäytteiset renkaat tukipyöriin ja kelauspyöriin. Kun pyörätuoli on normaalissa käytössä ja sitä huolletaan suositusten mukaisesti, sen odotettavissa oleva käyttöikä on noin seitsemän vuotta. Jätteiden käsittely Pyörätuolin pakkausmateriaali ja osat, kuten myös itse pyörätuoli, ovat yleisjätettä. Pyörätuolin päävalmistusaine on alumiini, joka voidaan sulattaa. Pakkauksen muovi- ja pahviosat voidaan kierrättää. 32

32 Merkinnät Tuotenimi Malli Istuinleveys Istuinsyvyys Sallittu kuormitus Sarjanumero CE-merkintä Tuotantovuosi ja -kuukausi Nostamiskohdat Kallistuskulma Kiinnityskohdat autossa 33

33 Lisävarusteet

34 Lisävarusteet Kelauspyörä ja kelauspyörän kiinnitys Kelauspyörän kiinnike, jossa on Impera-kiinnitysosa (sallii camber-kulman säätämisen) Amputaatiotuki Kelauspyörät, eri kokoja ja renkaita (kiinteä, korkeapaine ja matalapaine) Kitkakelausvanne Kelausvanteensuojus Pinnasuoja 1 2 Yhdellä kädellä kelattava pyörä 3 Lisäjarru avustajaa varten Tukipyörä ja tukipyörän kiinnitys Tukipyörät, eri kokoja ja renkaita (kiinteä ja ilma) Etuhaarukoita eri kokoisina Jarrut Jarruvivun jatke Jalkatuet Kulmasäädettävä jalkatuki 4 Syvyyssäädettävä jalkalevy 5 Amputaatiotuki 6 7 Käsinojat ja sivusuojat Käsinojat, joissa lyhyet pehmusteet, vakiokorkeus Käsinojat, joissa pitkät pehmusteet, korkeat Käsinojat, joissa lyhyet pehmusteet, korkeat Hemiplegia-käsinoja 12 Sivusuoja Muut lisävarusteet Sähköpumppu 13 Haarakiila Pöytä 14 Istuintyyny 15 Istuintyyny, Smartist Basic 16 Istuintyyny, Smartsit Comfort 17 Lantiovyö 18 Lantiovyön kiinnike Selkäreppu Selkätasku Kaatumiseste, jalalla heilautettava 19 Asennusohjeet toimitetaan lisävarusteiden mukana. Selkäosa Selkätyynyt Smartsit 8 Taivutettu työntökahva Yhtenäinen työntökahva 9 Työntökahva, jossa niskatuen kiinnitysosa 10 Niskatuki 11 35
