1 E N M A C The Magic in Engineering Enmac Oy 3d-tulostuksen sovelluksia Matti Ahtiluoto

2 Pääkohdat Enmac ja 3dtulostussuunnittelu Miten ja miksi 3dtulostuksesta voi hyötyä Konkreettisiä esimerkkejä Metallitulostus Muovitulostus Matti Ahtiluoto 2

3 1. Enmac esittely Matti Ahtiluoto 3

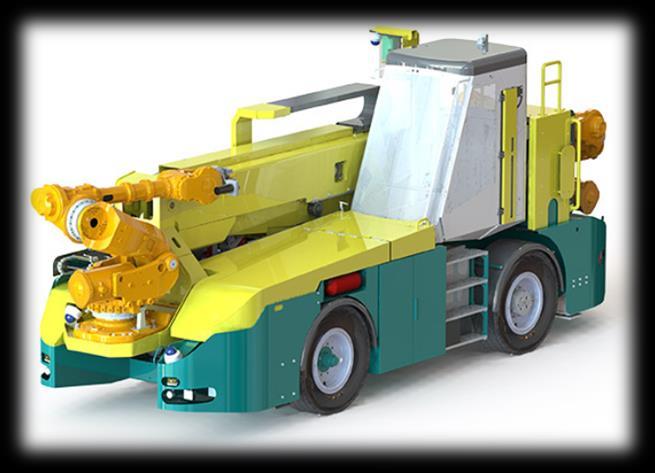

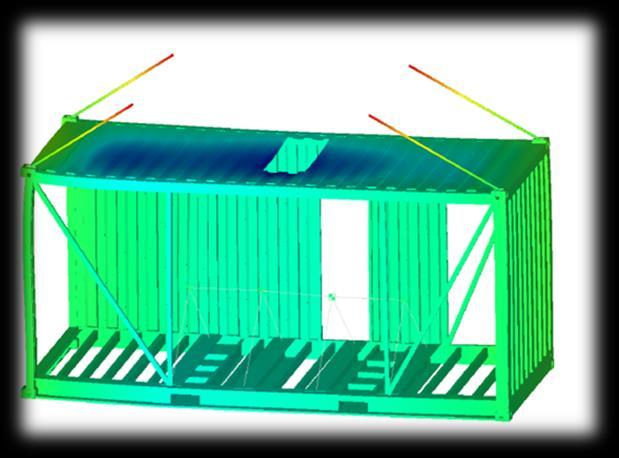

4 1. Enmac esittely Kumppanisi vaativaan mekaniikkaan Tuotekehitys Tekninen suunnittelu Vaativat asiantuntijapalvelut Tuotteet ja kokonaistoimitukset 3d-tulosteiden suunnittelu Perustettu 1983 Toimimme Tampereella, Kotkassa ja Porissa Henkilöstö: 70 teknisen suunnittelun ja tuotekehityksen asiantuntijaa Matti Ahtiluoto 4

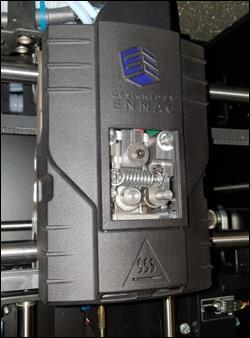

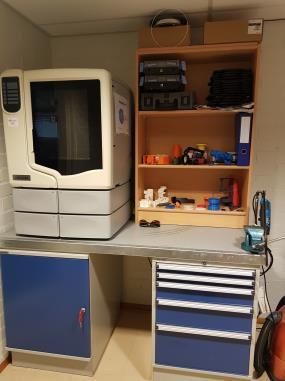

5 1. Enmac esittely Stratasys FDMtulostimen hankinta Sisäinen AM-koulutuspäivä: suunnitteluprosessi ja ohjeet Hybram-kehitysprojekti 3dstep strateginen yhteistyö AM-potentiaalin tunnistustyökalu (ICED 2019) vuoden kehitystyö ja kokemus teknologiasta Matti Ahtiluoto 5

6 1. Enmac esittely Palvelutarjonta Matti Ahtiluoto 6

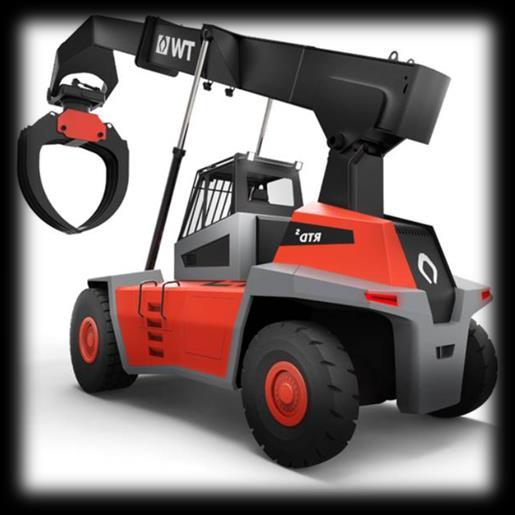

7 1. Enmac esittely 3d-tulostamista sovelletaan monessa Matti Ahtiluoto 7

8 2. 3d-tulostuksen hyödyt Matti Ahtiluoto 8

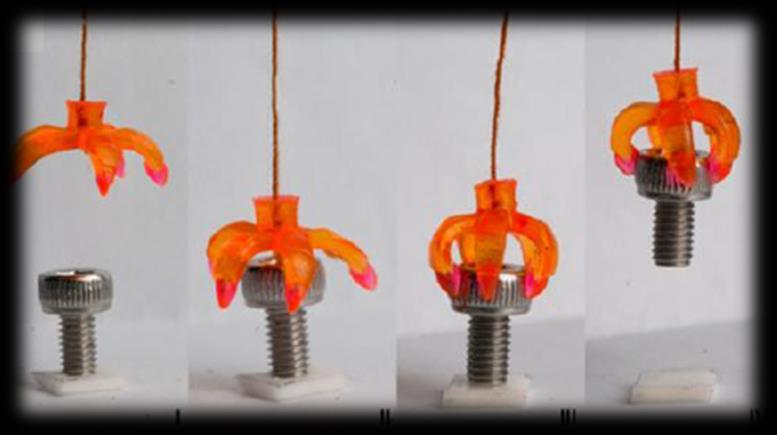

9 2. 3d-tulostuksen hyödyt Ilmainen monimutkaisuus Kehitystyö ketterämpää Valmistustyökalujen tarve pienenee Kokoonpanon vähentäminen Matti Ahtiluoto 9

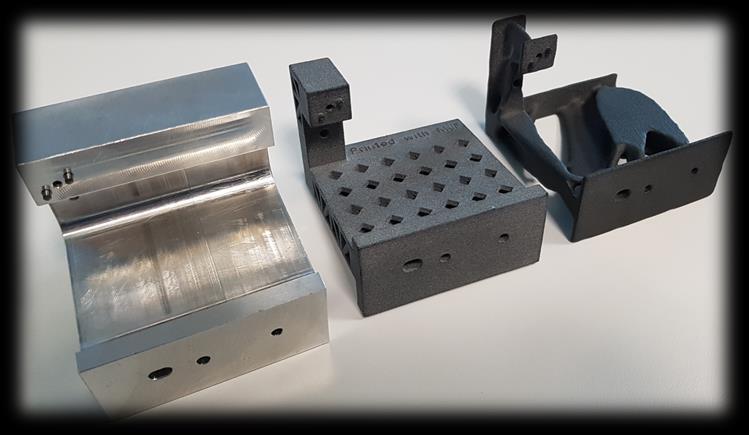

10 2. 3d-tulostuksen hyödyt Ilmainen monimutkaisuus Kehitystyö ketterämpää Valmistustyökalujen tarve pienenee Kokoonpanon vähentäminen 33 osaa 2910 g 1 osa 370 g Matti Ahtiluoto 10

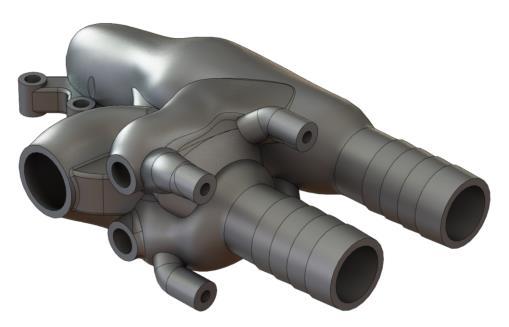

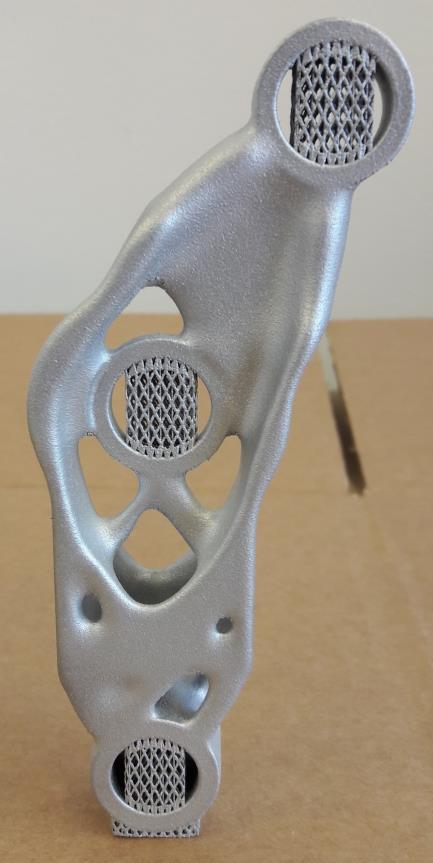

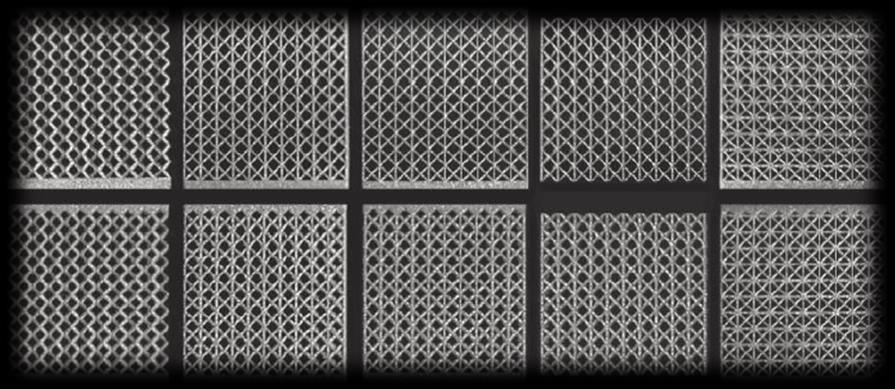

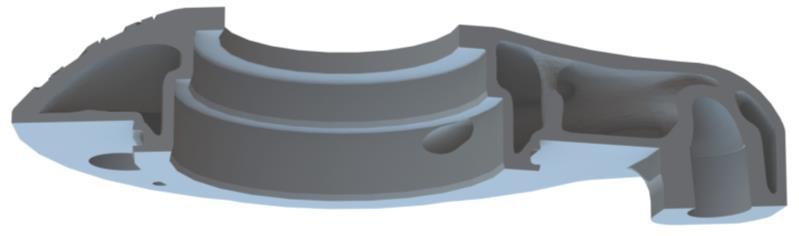

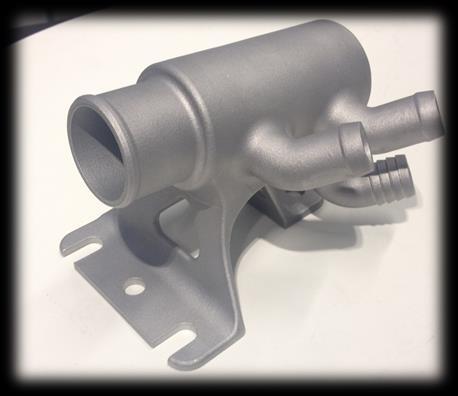

11 2. 3d-tulostuksen hyödyt Ilmainen monimutkaisuus Kehitystyö ketterämpää Valmistustyökalujen tarve pienenee Kokoonpanon vähentäminen Topologian optimoinnin hyödyntäminen Osien keveys Sisäiset kanavat ja muodot 33 osaa 2910 g 1 osa 370 g Matti Ahtiluoto 11

12 2. 3d-tulostuksen hyödyt Ennen kaikkea 1. Osa on toiminnallisesti parempi 2. Kustannus pienempi Enmac saavuttanut 95% pienemmän kustannuksen 3d-tulostamalla 3. Valmistusaika lyhyempi Matti Ahtiluoto 12

13 3. Metallitulostus sovellukset Matti Ahtiluoto 13

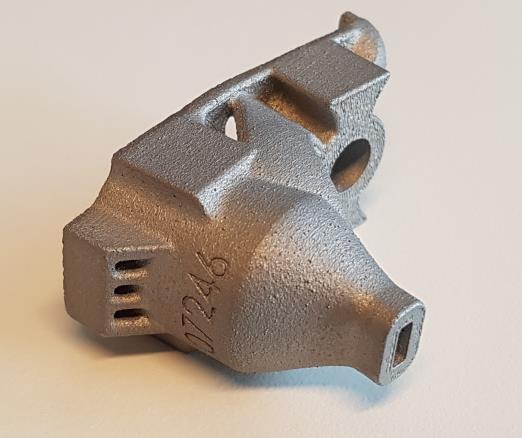

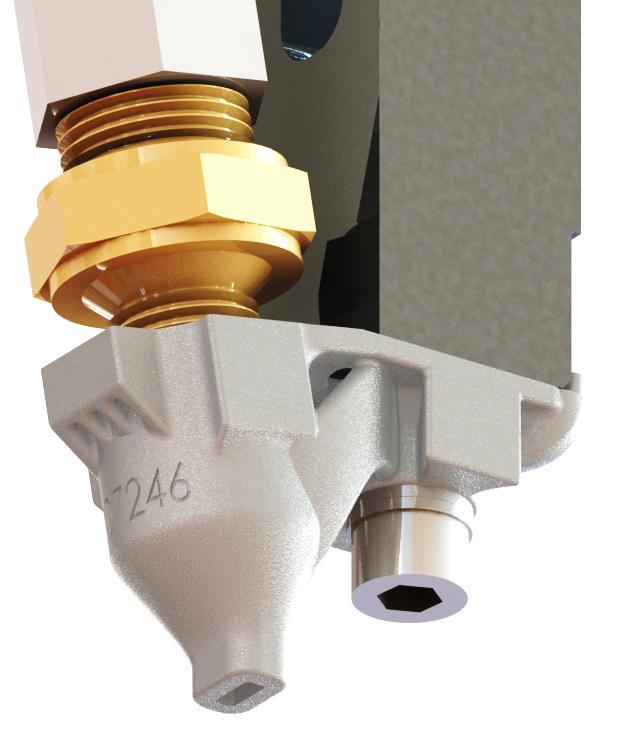

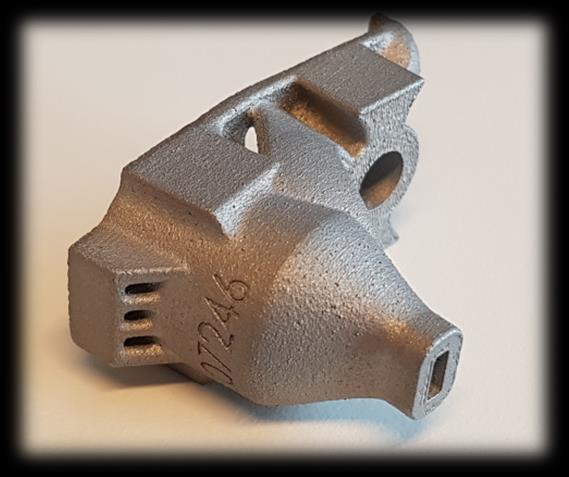

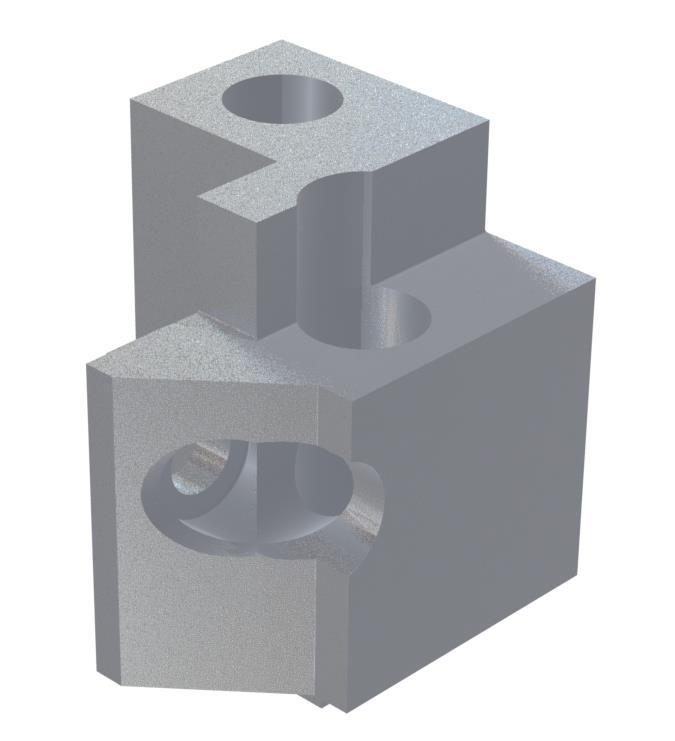

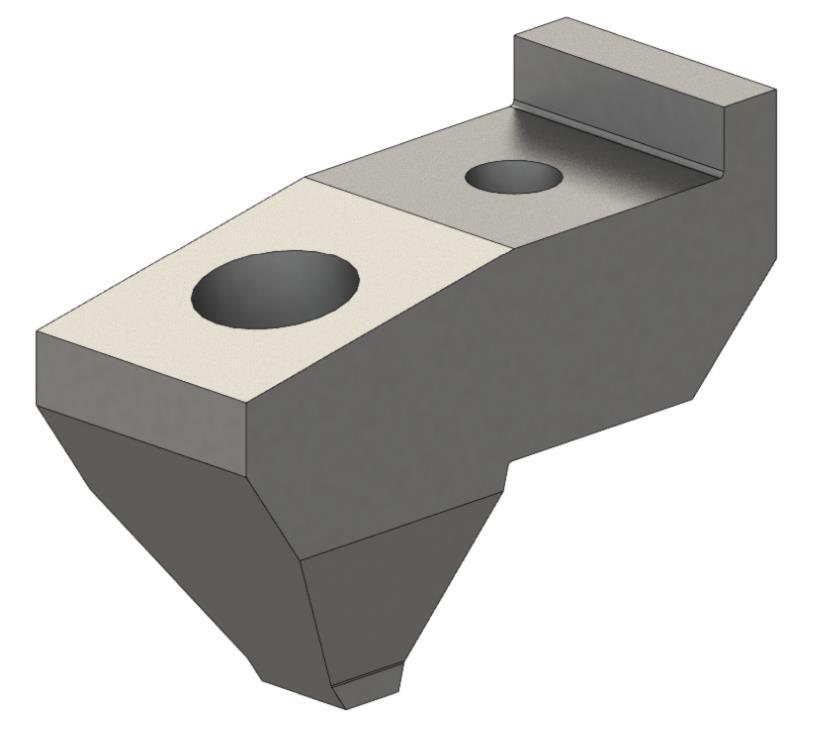

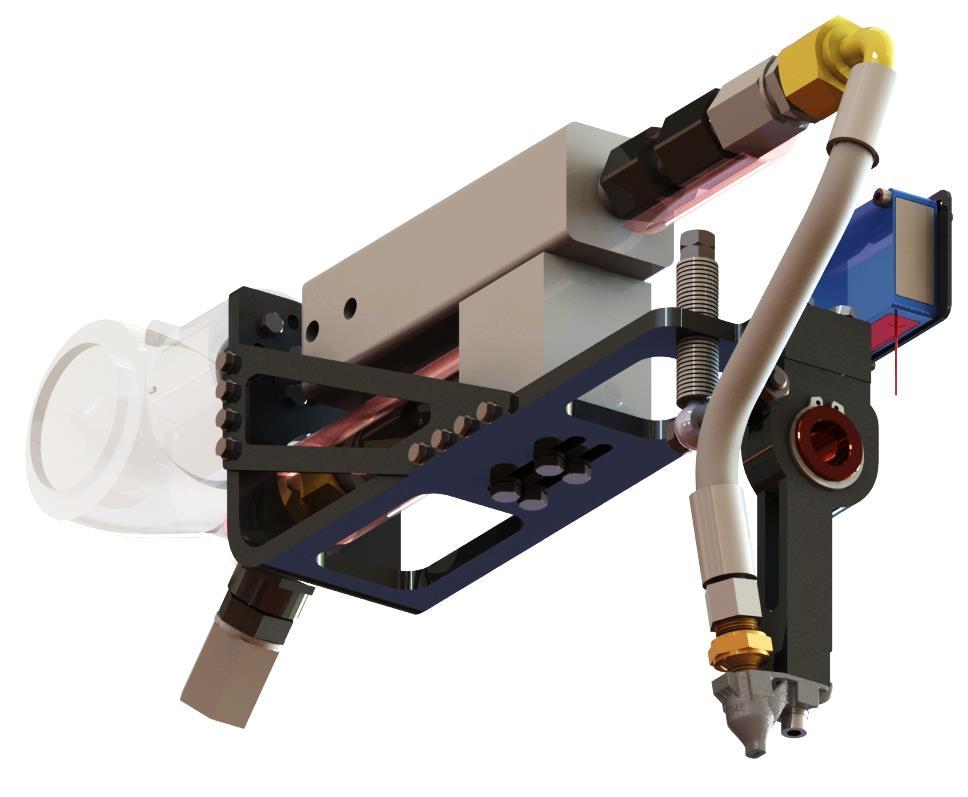

14 3. Metallitulostus sovellukset Case 1: Suunnitellaan räätäilöityä yksittäistä liimanpursotusrobottisolua Kiinaan Rakenteessa yksittäinen, pieni ja monimutkainen osa Analysoidaan osan sopivuus 3d-tulosteeksi ja tehdään kustannusanalyysi Matti Ahtiluoto 14

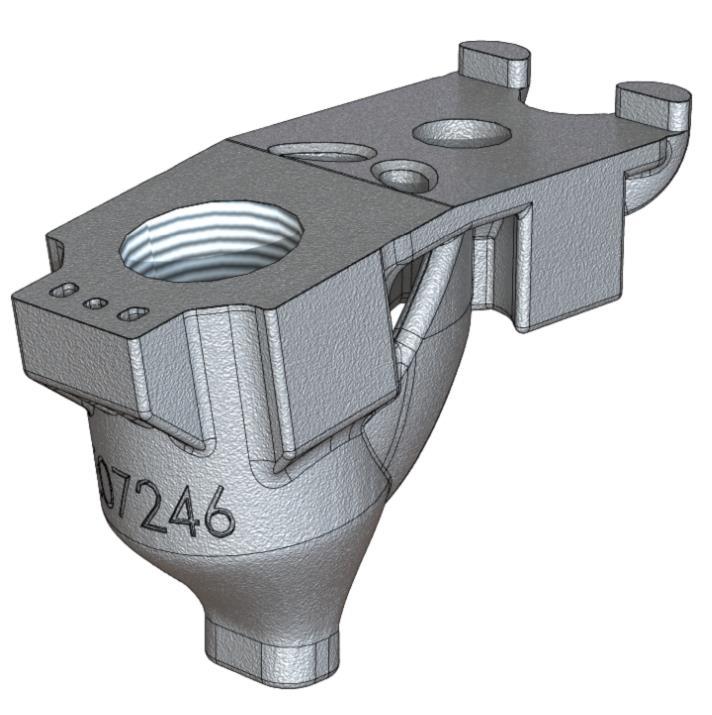

3. Metallitulostus sovellukset 400 117 g 70-110 59 g Valmistuskustannus 60-80

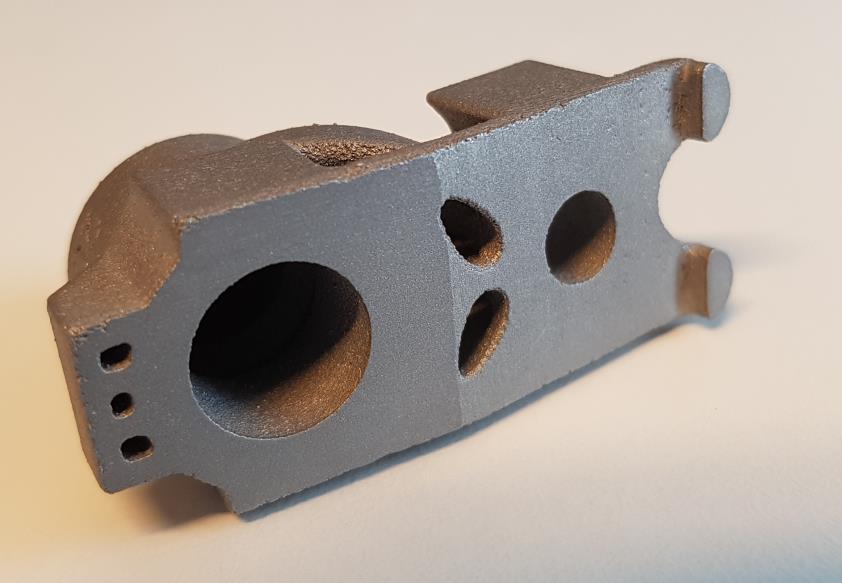

15 3. Metallitulostus sovellukset g g Valmistuskustannus % pienempi 3d-tulostaminen oikea valmistusmenetelmä Matti Ahtiluoto 15

16 3. Metallitulostus sovellukset Matti Ahtiluoto 16

17 3. Metallitulostus sovellukset Matti Ahtiluoto 17

puhtaanapito Konseptisuunnittelun aikana havaitaan 3d-tulostuspotentiaali

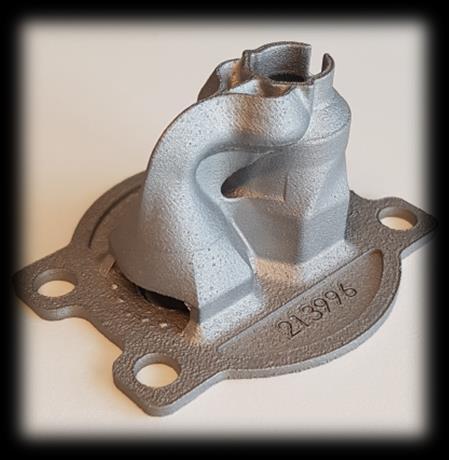

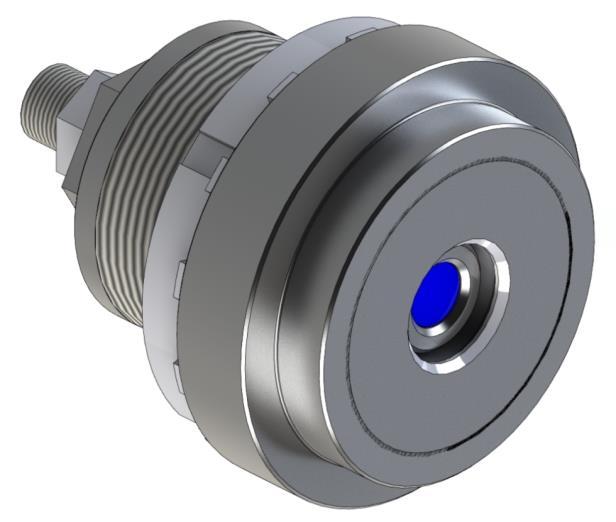

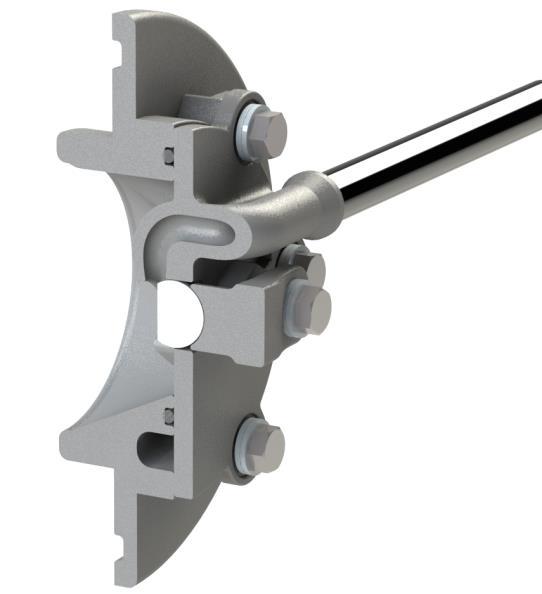

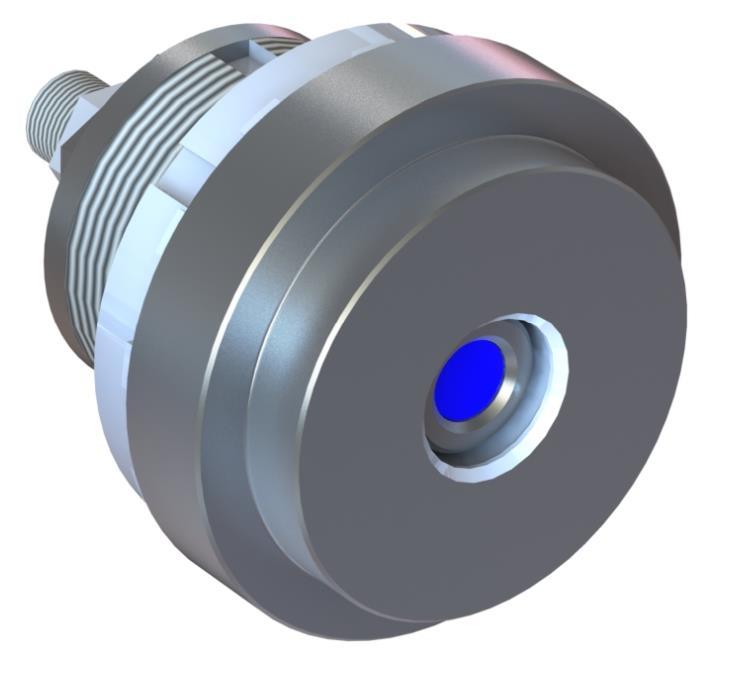

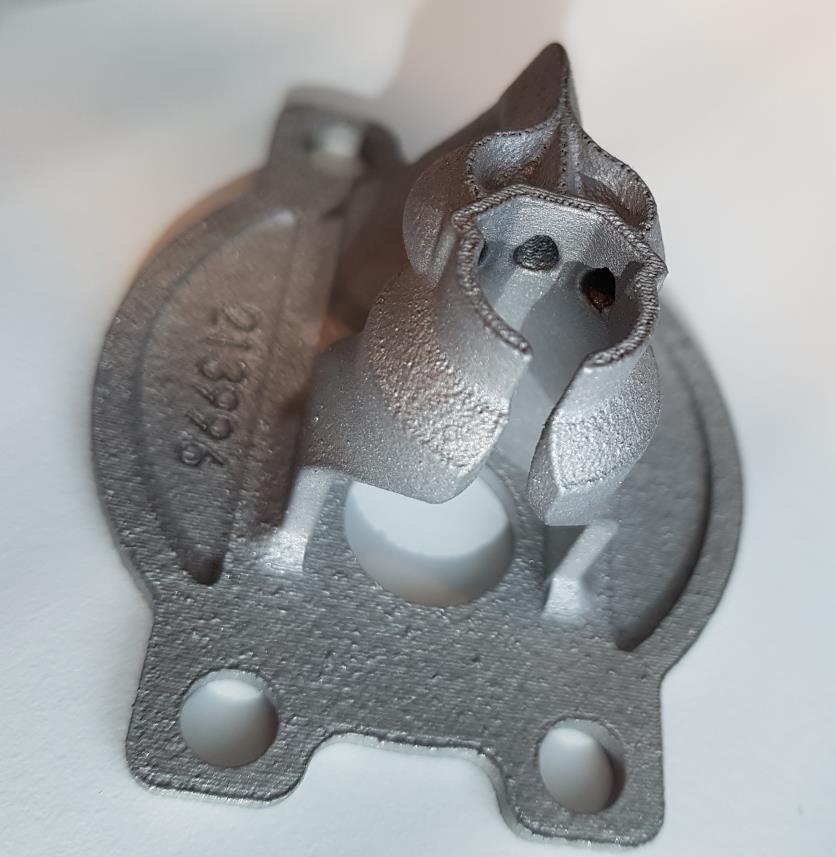

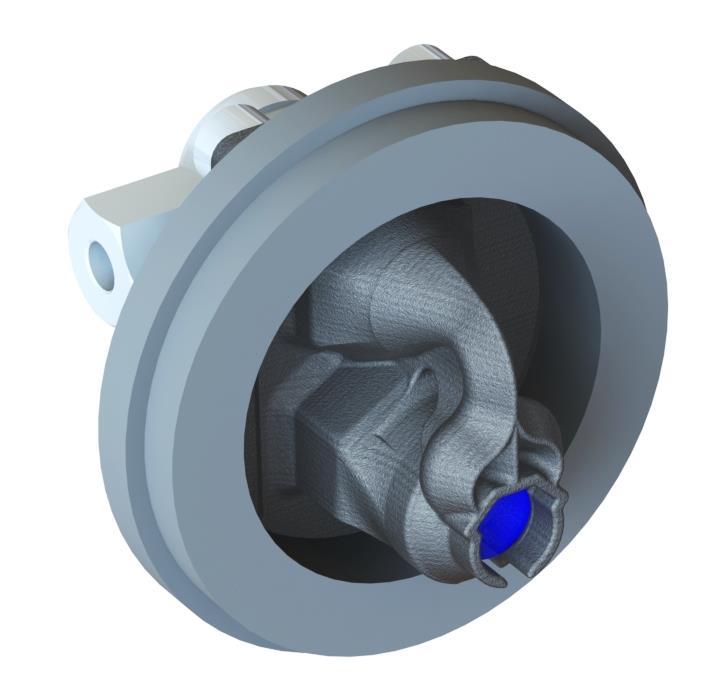

18 3. Metallitulostus sovellukset Case 2: Suunnitellaan laserpaikannusjärjestelmään heijastimenpidintä, jossa pneumaattinen puhtaanapito Konseptisuunnittelun aikana havaitaan 3d-tulostuspotentiaali osakokonaisuudessa Kustannusanalyysin pohjalta valitaan valmistusmenetelmäksi 3d-tulostus Matti Ahtiluoto 18

19 3. Metallitulostus sovellukset 5 osaa g 2 osaa g Valmistuskustannus yli 80% pienempi Pienempi koko ja parempi toiminallisuus Nopeampi asennus ja helpompi säätö Matti Ahtiluoto 19

20 3. Metallitulostus sovellukset Matti Ahtiluoto 20

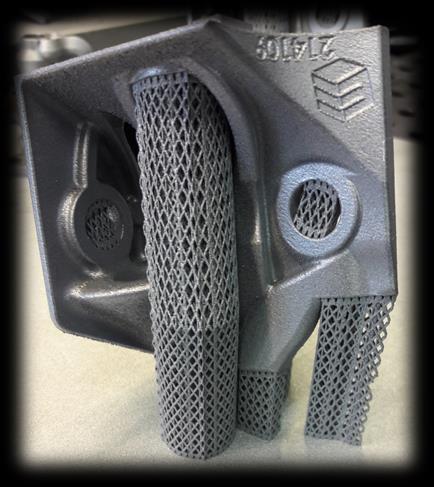

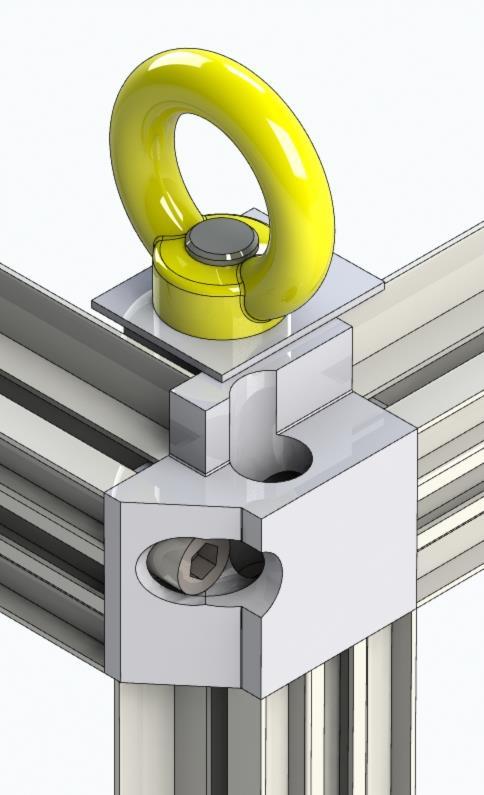

3. Metallitulostus sovellukset Case 3: Suunnitellaan aikataulukriittistä räätälöityä räkin kulmapalaa Osa kantaa kuormaa ja se on saatava nopeasti

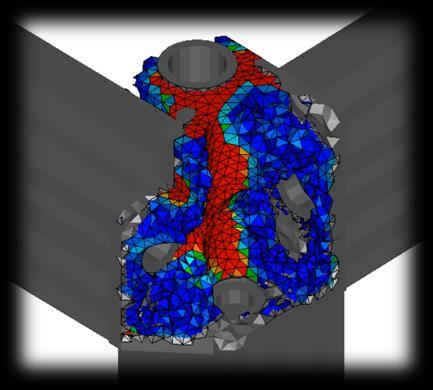

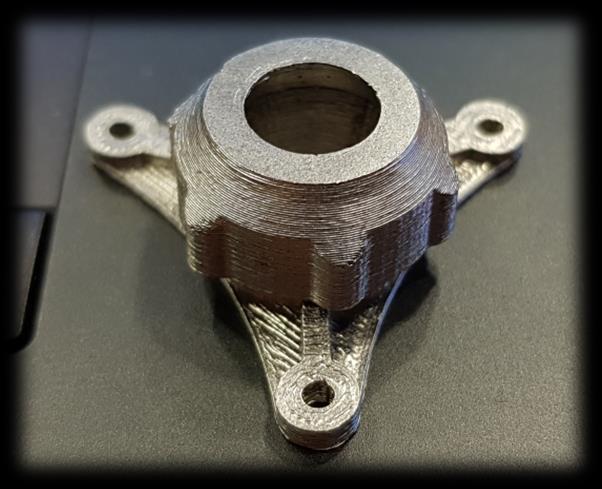

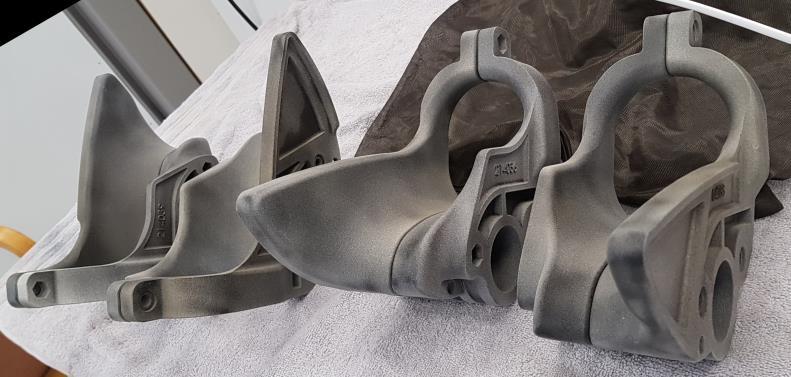

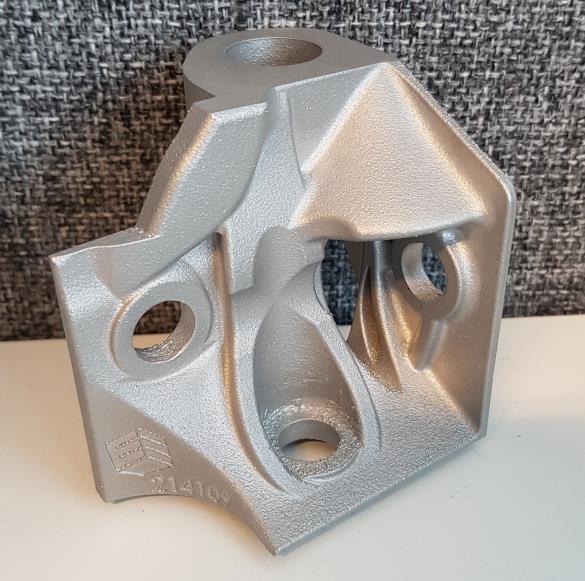

21 3. Metallitulostus sovellukset Case 3: Suunnitellaan aikataulukriittistä räätälöityä räkin kulmapalaa Osa kantaa kuormaa ja se on saatava nopeasti Analysoidaan soveltuvuus 3dtulosteeksi Sovelletaan topologian optimointia ja valitaan nopeuden takia valmistusmenetelmäksi 3dtulostus Matti Ahtiluoto 21

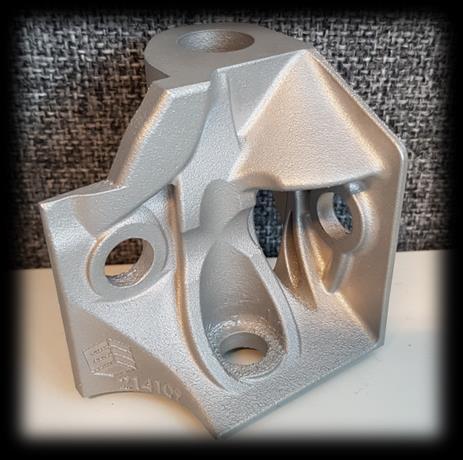

22 3. Metallitulostus sovellukset Toimitusaika noin 70% lyhyempi Kulmapalan massa noin 55% pienempi Kehitetyn suunnitteluprosessin ansiosta lyhyt suunnitteluaika! Matti Ahtiluoto 22

23 3. Metallitulostus sovellukset Matti Ahtiluoto 23

24 4. Muovitulostus sovellukset Matti Ahtiluoto 24

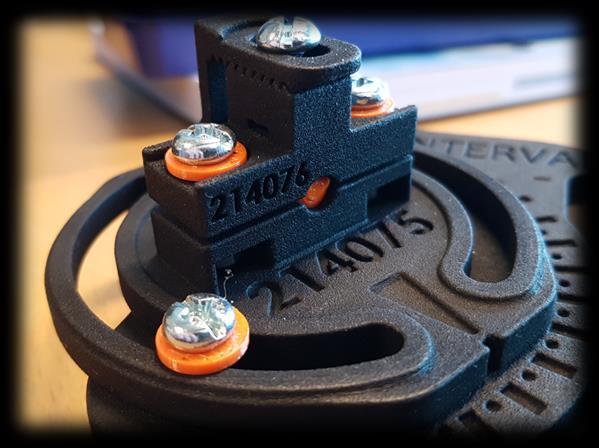

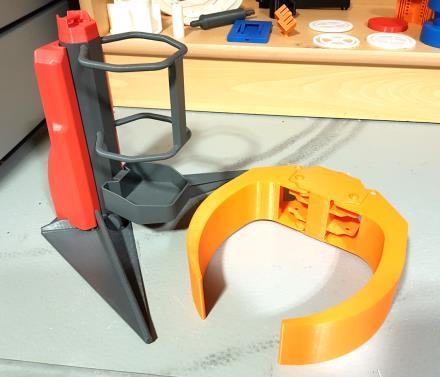

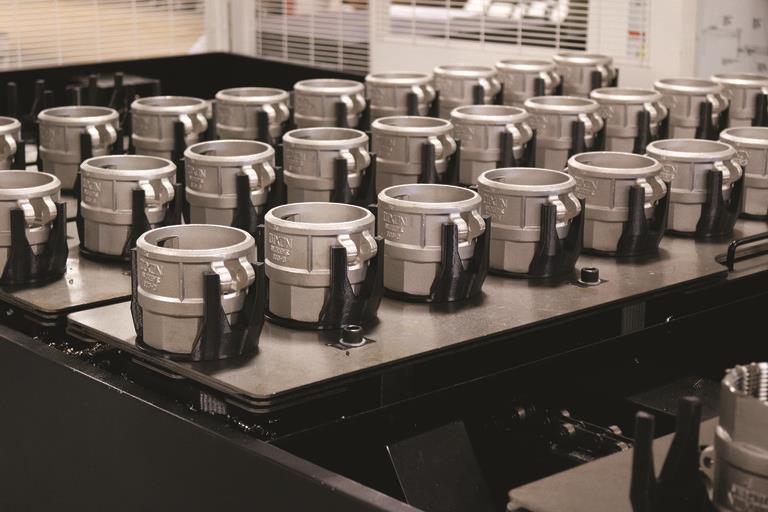

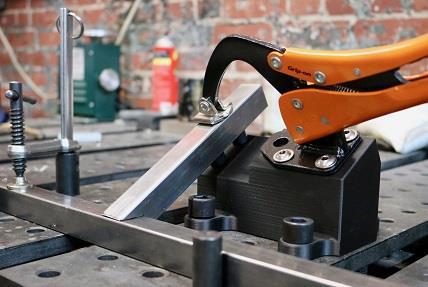

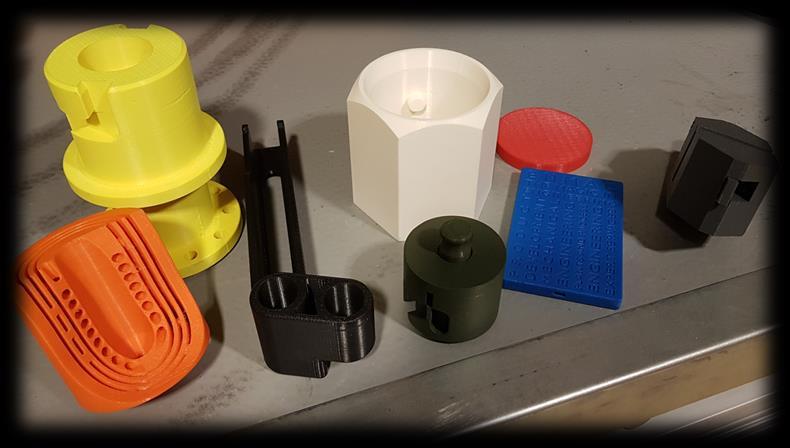

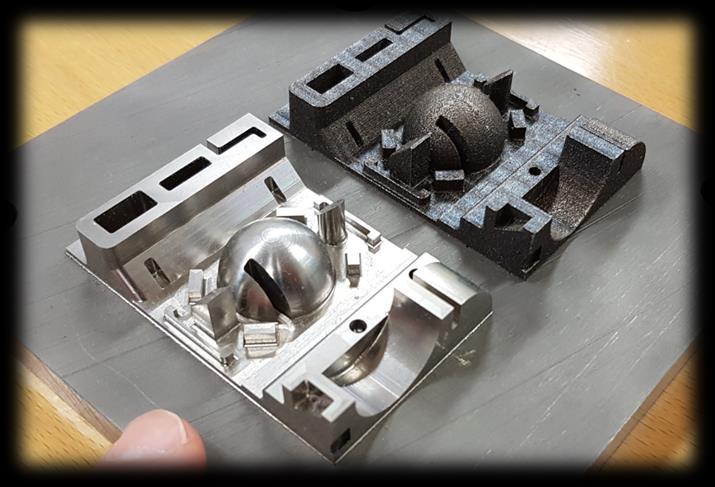

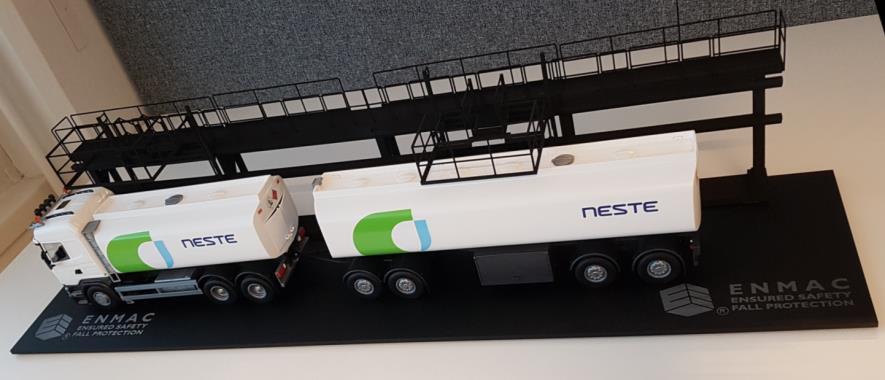

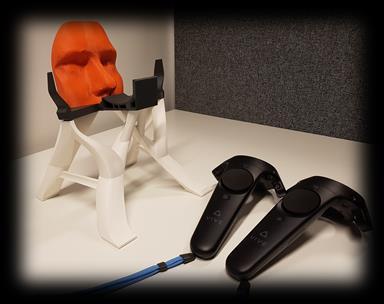

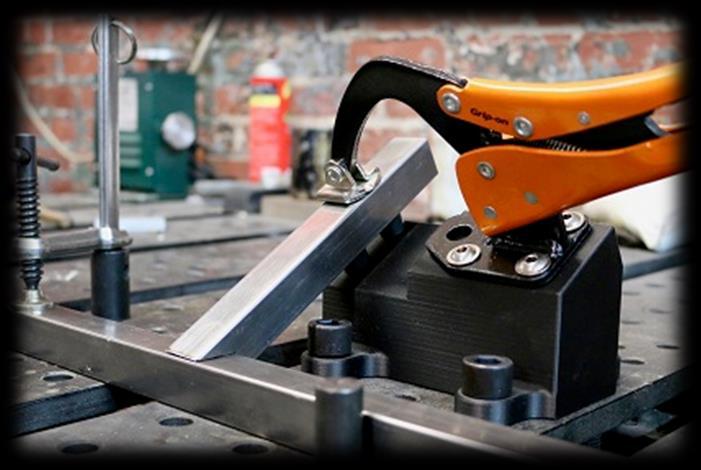

25 4. Muovitulostus sovellukset Visuaaliset mallit ja funktionaaliset prototyypit Valmistuksen apuvälineet, jigit, kiinnittimet yms. Jälkikoneistuksen kiinnitystarve huomioitava 37 % konepajoista 3d-tulostaa (2017, 19% vuonna 2016) Matti Ahtiluoto 25

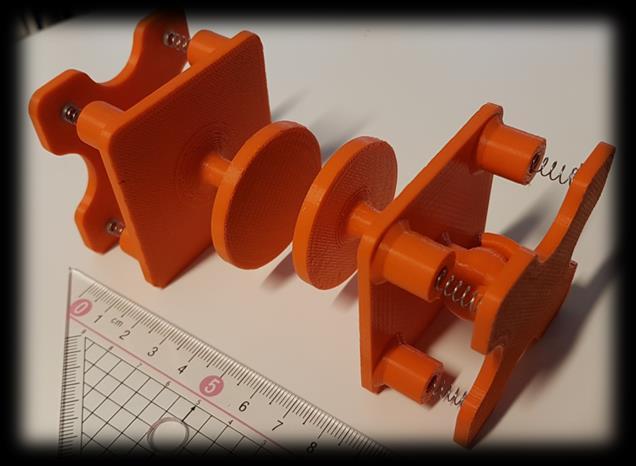

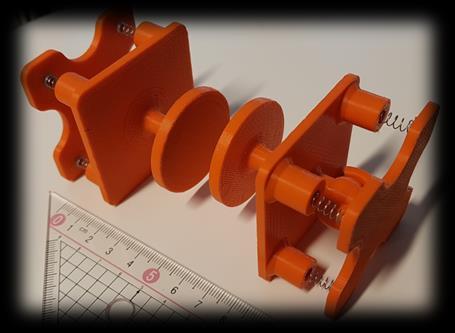

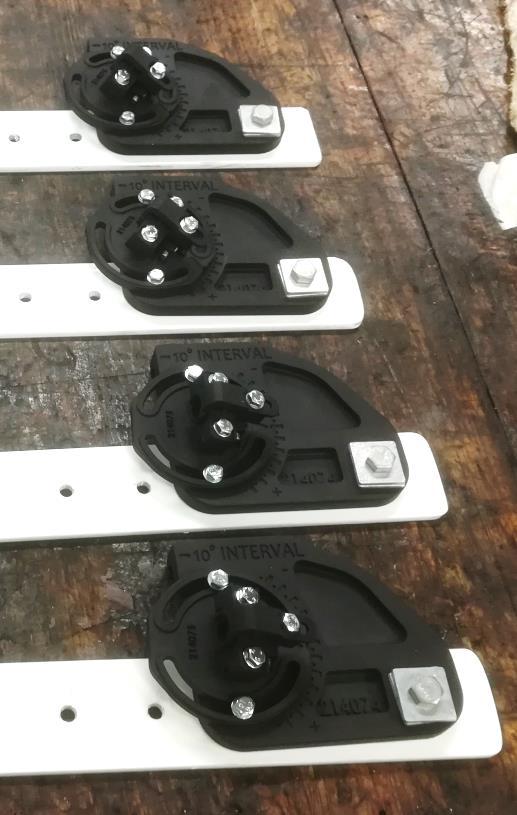

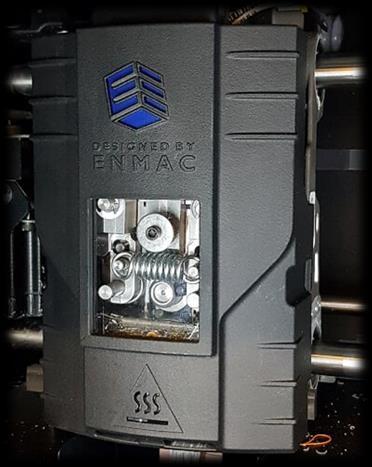

26 4. Muovitulostus sovellukset ja osat lopputuotteeseen Matti Ahtiluoto 26

27 4. Muovitulostus sovellukset Muovista tulostettuna valmistuskustannus -95% Parempi toiminnallisuus, mm. lämmitysoptio Nopeampi toimitusaika Pienempi suunnittelukustannus Matti Ahtiluoto 27

28 5. Yhteenveto Matti Ahtiluoto 28

29 5. Yhteenveto 3d-tulostuksen hallinnalla saavutetaan Teknistä paremmuutta Edullisia kustannuksia Nopeutta Matti Ahtiluoto 29

30 5. Yhteenveto Matti Ahtiluoto 30

31 5. Yhteenveto Enmac tarjoaa 3d-tulostuksen saralla: Metalli ja muovitulosteiden suunnittelupalvelut Muovisten prototyyppien ja visuaalisten mallien suunnittelun ja valmistuksen Topologian optimointi 3d-tulostukseen liittyvä konsultaatio 3d-tulostukseen soveltuvuuden arviointi Tulostusmenetelmät Materiaalit Yms Matti Ahtiluoto 31

32 Kiitos! Matti Ahtiluoto 32

E N M A C www.enmac.fi www.ensuredsafety.fi Yhteys Matti Ahtiluoto Suunnittelija +358 3 2529 361 matti.ahtiluoto@enmac.fi Antti Lehtokannas Asiakkuuspäällikkö +358 50 344 1954 antti.lehtokannas@enmac.

33 E N M A C Yhteys Matti Ahtiluoto Suunnittelija matti.ahtiluoto@enmac.fi Antti Lehtokannas Asiakkuuspäällikkö Enmac Oy Enmac Oy, Tampere Yliopistonkatu 60 A Tampere Puh Enmac Oy, Kotka Matkakuja 6 A Kotka Puh Enmac Oy, Pori Pohjoisranta Pori Puh Matti Ahtiluoto 33
