1 EnstoNet XL Vahvat ja kestävät asennuspistoliittimet Tilat joustavat, jotta sinun ei tarvitse. Valikoimastamme löydät kokonaisratkaisut liikerakentamisen sähköistykseen. ensto.fi

2 2

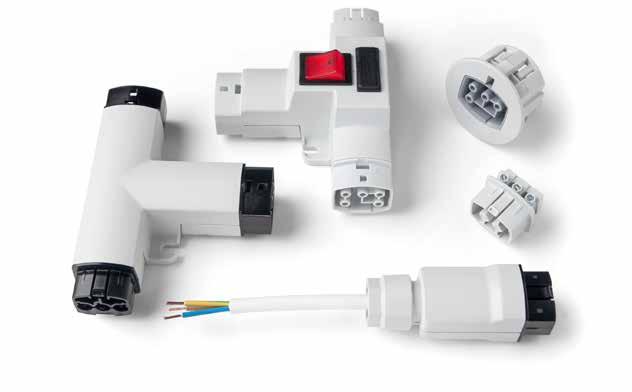

3 EnstoNet XL Asennuspistoliittimet suuremmille virroille EnstoNet-pistoliitinjärjestelmä täydentyy EnstoNet XL -tuotteilla, jotka soveltuvat suuremmille nimellisvirroille aina 32 ampeeriin asti. Uudet 3-napaiset liittimet soveltuvat enintään 32 ampeerille, kun taas 4 6-napaiset sopivat enintään 25 ampeerin virralle. EnstoNet XL -tuoteperhe kattaa liittimet, T-haaroittimet, kytkimelliset T-haaroittimet ja lisätarvikkeet. Joustavuus EnstoNet-asennusjärjestelmä tarjoaa markkinoiden helpoimman, kustannustehokkaimman ja nopeimman tavan muuttaa ja laajentaa sähköasennuksia. Koska järjestelmästä ei synny jätettä ja tuotteita voidaan käyttää uudelleen modulaarisen rakenteen ansiosta, tuotteiden elinkaaresta muodostuu ympäristöystävällinen ja vältytään hävityskustannuksilta. Nopea asennus Ensto tarjoaa edistyksellisen asennusjärjestelmän ratkaisuna yhä tiukempiin aikatauluihin ja jatkuviin muutostarpeisiin. Tämä mahdollistaa yksilölliset asennukset sekä säästää huomattavasti aikaa verrattuna perinteisiin asennusmenetelmiin. Vähemmän kenttätöitä EnstoNet XL -järjestelmä perustuu esivalmistettuihin komponentteihin. Sähkökeskuksiin liittämiseen käytetään vakiopituisia, esivalmistettuja johtosarjoja, ja kaikissa kiinteissä asennuksissa käytetään pistoliittimiä. EnstoNet XL vähentää kenttätyön tarvetta jopa 70 %:lla. Turvallisuus ennen kaikkea Aidosti modulaarisella järjestelmällä liitokset tehdään alusta asti oikein ilman vaaraa siitä, että johdot kytketään väärin. Modulaarisen Enstonet XL:n nopea asennus säästää aikaa työskenneltäessä riskialttiissa kohteissa, kuten korkeilla korokkeilla tai lavoilla. Koska työntekijä ei tarvitse ylimääräisiä asennustarvikkeita tai -välineitä, hänen henkilökohtainen turvallisuutensa paranee ja loukkaantumisvaara pienenee huomattavasti.

4 Soveltuu monenlaisiin käyttökohteisiin Suunnittelimme EnstoNet XL -järjestelmän niin, että pistoliitinten liittäminen toisiinsa olisi helppoa ja turvallista. Liittimet on värikoodattu suositellun käytön perusteella ja eri sovelluksiin tarkoitetut komponentit ovat rakenteellisesti yhteensopimattomia. Kun liittimiä käytetään näiden suositusten mukaisesti, järjestelmän ylläpito ja muuttaminen on helppoa. EnstoNet XL laajentaa modulaarijärjestelmien käyttömahdollisuudet, koska se soveltuu suuremmille nimellisvirroille ja sopii käytettäväksi myös taipuisien metallisten suojaletkujen kanssa. EnstoNet XL -pistoliittimiä voidaan käyttää valaistukseen ja sähkönjakeluun useissa käyttökohteissa. Esimerkiksi toimistotiloissa niitä voidaan käyttää valaistusjärjestelmiin, yläjakelujärjestelmiin ja korotetun lattian järjestelmiin sekä ilmanvaihdon virransyöttöön. EnstoNet XL:n ansiosta myös sähkökeskuksesta lähtevät piirit voidaan muunnella sekä valaistusta että virransyöttöä varten. Valaistus Pistorasiat Yläjakelujärjestelmät Korotetun lattian järjestelmät Pintavedetyt johdot Lämmitys ja ilmanvaihto Hissit Toimistot Sairaalat 4

5 Luokkahuoneet Laivat Teollisuus Myymälät 5

6 EnstoNet XL:n ominaisuudet EnstoNet XL -pistoliittimet on suunniteltu täyttämään kaikki pistoliitinjärjestelmiä koskevat vaatimukset aina 32:n ampeeriin asti. Järjestelmään kuuluu kestävät liittimet, jotka soveltuvat erilaisille kaapeleille sekä taipuisille metallisille johdinjärjestelmille. 32 ampeerin sähkönjakelukapasiteetin saavuttaminen 2- ja 3-napaisissa liittimissä on suuremmat navat, ja niitä voidaan käyttää 32:n ampeerin piireissä 6 mm 2 :n johtimilla. 4- ja 6-napaiset liittimet käyvät max. 4 mm 2 :n johtimille, ja ne soveltuvat 25 ampeeriin saakka. Lujaa laatua Suomen johtavalta valmistajalta EnstoNet XL -tuotevalikoima on suunniteltu käytettäväksi vaativissa olosuhteissa, joissa tuotteiden on oltava lujatekoisia ja kestäviä. Tuotteet täyttävät IK08-iskunkestävyysvaatimukset. EnstoNet XL -liittimissä on kansien sisään rakennetut ruuviliitännät, minkä vuoksi se on luokassaan ainoa liitin, joka voidaan vaihtaa työmaalla, jos se vaurioituu. Täyden kaapelisarjan poisto ei toisin sanoen ole tarpeellista vahingon sattuessa. Soveltuu erilaisille kaapelityypeille Liittimissä on erilaiset vedonpoistokuoret eri kaapeleille, minkä ansiosta ne sopivat normaaleille kaapeleille, kumikaapeleille sekä taipuisille metallisille suojaletkuille. Vedonpoisto-osiin ja T- haaroittimiin on valittu Torx-ruuvit, jotka vaikeuttavat luvatonta avaamista. Ergonomia ja käytettävyys Enstonet XL -järjestelmän suunnittelussa kiinnitettiin erityistä huomiota ergonomiaan ja käytettävyyteen. Tunnon perusteella on helppo tunnistaa liitinosat, vaikkei liittimiin olisikaan suoraa näköyhteyttä. Kaikki Enstonet XL -liittimet ovat samankokoisia ja niille soveltuvat samat lisätarvikkeet. Liitinten koko on vain mm x mm. Laippakiinnitys on suunniteltu sopimaan halkaisijaltaan 50 mm:n aukkoon tai laserleikattuun läpivientiin. EnstoNet XL noudattaa IEC ja BS standardeja. EnstoNet XL on kotelointiluokkaa IP2XD ja soveltuu helposti luoksepäästäville alueille. 6

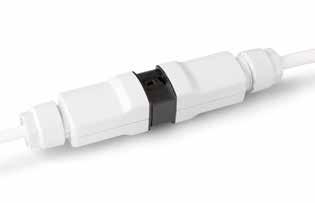

7 Toimivat, joustavat ja tehokkaat asennukset Taustavalaistu kytkin 0/I-osoittimella 10 ampeerin sulake Liittimen vapauttamiseen tarvitaan työkalu Laippakiinnitys halkaisijaltaan 50 mm:n aukkoon Kiinnityskorvakkeet seinäasennusta varten Mekaanisesti koodatut osat estävät erilaisten liitinten yhdistämisen väärin keskenään Järjestelmän värikoodaus näkyy, kun järjestelmä on yhdistetty. Soveltuu useille kaapelityypeille. 7

8 8 Tuotteet

9 EnstoNet XL -asennuspistoliittimet Cu-johtimille 1,5 mm² 6 mm² EnstoNet-asennuspistoliittimet lyhyesti: Uros- ja naarasliittimet 2- ja 3-napaiset, 32 A, 6 mm napaiset, 25 A, 4 mm 2 Ruuviliitäntä Vedonpoistimet saatavilla Taipuisiin metallisiin suojaletkuihin M16, M20 Halkaisijaltaan 8 11 ja mm:n kaapeleihin T-haaroittimia on saatavana myös sulakkeella ja kytkimellä varustettuna Liitäntä avataan aina työkalun avulla Eri järjestelmät värikoodattu, yksilöllinen mekaaninen yhteensopivuus Tarkoitettu käytettäväksi sisätiloissa, soveltuu helppopääsyisille alueille Vaatimustenmukaisuus Standardit Tekniset tiedot Nimellisvirta-alue: Nimelliseristysjännite: K J IEC A V Käyttölämpötila: Max. +70 C Kotelointiluokka: IP2XD Iskunkesto: IK08 Paloluokka: Liittimet V0*, kuoret V2 2- ja 3-napaiset, 32 A Mekaaniset ja värikoodit Kullakin liitinparilla on oma mekaaninen koodinsa, joilla estetään virheelliset liitännät. Ensto Net XL:ssä on eri järjestelmäkoodit ja värit eri vakiokäyttökohteita varten. EnstoNet XL:ssä on neljä järjestelmäkoodia: A: Sähkönsyöttö Musta B: Ohjaus Tummanharmaa C: Väylä Vaaleanharmaa P: UPS-virransyöttö Punainen Järjestelmän väri näkyy liittimiä yhdistettäessä sekä laippakiinnityssovitteessa. Poikkipinta-alue: Johdintyyppi: Kuorintapituus: Liittimen ruuvikanta: Kiristysmomentti: 4 6-napaiset, 25 A Poikkipinta-alue: Johdintyyppi: Kuorintapituus: Liittimen ruuvikanta: Kiristysmomentti: Vedonpoistin Vedonpoistimen ruuvikanta: Vedonpoistimen kiristysmomentti: Materiaali Kuori: Liittimet: Vedonpoistimet: * Punaiset liittimet V2 1,5 6 mm² Hieno-, muutama- ja yksilankaiset 8 10 mm Urakanta 0,6-0,8 Nm 1,5 4 mm² Hieno-, muutama- ja yksilankaiset 7 9 mm Urakanta 0,5 0,7 Nm Torx T10 0,6 0,8 Nm Polykarbonaatti Hopeoitu messinki Polykarbonaatti A: Sähkönsyöttö, musta B: Ohjaus, tummanharmaa C: Väylä, vaaleanharmaa P: UPS-virransyöttö, punainen 9

10 Tuotetiedot Liittimet Sisätiloihin soveltuvat EnstoNet XL -liittimet voidaan asentaa monenlaisiin kohteisiin, kuten esivalmistettuihin rakennuselementteihin, asennusonteloihin, kaapelihyllyihin ja johtokanaviin kansallisten asennusstandardien mukaisesti. Liitännät ovat ruuviliitäntöjä. Kaikki liittimet ovat samankokoisia ja niihin soveltuvat samat tarvikkeet. 2-napaiset asennuspistoliittimet Tuotekoodi Nimellisvirta Johtimen poikkipinta Liittimen tyyppi Väri Järjestelmäkoodi XLA21.B 32 A Cu 1,5-6 mm² Uros Musta A Sähkönsyöttö +, XLA22.B 32 A Cu 1,5-6 mm² Naaras Musta A Sähkönsyöttö +, GTIN XLA21.B XLA22.B 3-napaiset asennuspistoliittimet Tuotekoodi Johtimen poikkipinta Liittimen tyyppi Väri Käyttökohde Merkinnät Pakkauskoko Nimellisvirta Järjestelmäkoodi Käyttökohde Merkinnät Pakkauskoko XLA31.B 32 A Cu 1,5-6 mm² Uros Musta A Sähkönsyöttö L, N, PE XLA32.B 32 A Cu 1,5-6 mm² Naaras Musta A Sähkönsyöttö L, N, PE XLB31.D 32 A Cu 1,5-6 mm² Uros Tummanharmaa B Ohjaus A, B, C XLB32.D 32 A Cu 1,5-6 mm² Naaras Tummanharmaa B Ohjaus A, B, C XLP31.R 32 A Cu 1,5-6 mm² Uros Punainen P UPS-virransyöttö L, N, PE XLP32.R 32 A Cu 1,5-6 mm² Naaras Punainen P UPS-virransyöttö L, N, PE GTIN XLA31.B XLA32.B XLP31.R XLP32.R 4-napaiset asennuspistoliittimet Tuotekoodi Nimellisvirta Johtimen poikkipinta Liittimen tyyppi Väri Käyttökohde Merkinnät Pakkauskoko Järjestelmäkoodi XLA41.B 25 A Cu 1,5-4 mm² Uros Musta A Sähkönsyöttö L1, L2, N, PE XLA42.B 25 A Cu 1,5-4 mm² Naaras Musta A Sähkönsyöttö L1, L2, N, PE XLB41.D 25 A Cu 1,5-4 mm² Uros Tummanharmaa B Ohjaus A, B, C, D XLB42.D 25 A Cu 1,5-4 mm² Naaras Tummanharmaa B Ohjaus A, B, C, D GTIN XLA41.B XLA42.B XLB41.D XLB42.D 10

11 5-napaiset asennuspistoliittimet Tuotekoodi Johtimen poikkipinta Liittimen tyyppi Väri Nimellisvirta Järjestelmäkoodi XLA51.B 25 A Cu 1,5-4 mm² Uros Musta A Sähkönsyöttö L1,L2, L3, N, PE XLA52.B 25 A Cu 1,5-4 mm² Naaras Musta A Sähkönsyöttö L1,L2, L3, N, PE XLB51.D 25 A Cu 1,5-4 mm² Uros Tummanharmaa B Ohjaus A, B, C, D, E XLB52.D 25 A Cu 1,5-4 mm² Naaras Tummanharmaa B Ohjaus A, B, C, D, E XLC51.G 25 A Cu 1,5-4 mm² Uros Harmaa C Väylä L, N, PE, a+, b XLC52.G 25 A Cu 1,5-4 mm² Naaras Harmaa C Väylä L, N, PE, a+, b XLP51.R 25 A Cu 1,5-4 mm² Uros Punainen P UPS-virransyöttö L1,L2, L3, N, PE XLP52.R 25 A Cu 1,5-4 mm² Naaras Punainen P UPS-virransyöttö L1,L2, L3, N, PE GTIN XLA51.B XLA52.B XLB51.D XLB52.D XLC51.G XLC52.G 6-napaiset asennuspistoliittimet Tuotekoodi Johtimen poikkipinta Liittimen tyyppi Väri Käyttökohde Merkinnät Pakkauskoko Nimellisvirta Järjestelmäkoodi Käyttökohde Merkinnät Pakkauskoko XLA61.B 25 A Cu 1,5-4 mm² Uros Musta A Sähkönsyöttö L, PE, N, L, PE, N XLA62.B 25 A Cu 1,5-4 mm² Naaras Musta A Sähkönsyöttö L, PE, N, L, PE, N XLB61.D 25 A Cu 1,5-4 mm² Uros Tummanharmaa B Ohjaus L, PE, N, A, B, C XLB62.D 25 A Cu 1,5-4 mm² Naaras Tummanharmaa B Ohjaus L, PE, N, A, B, C XLC61.G 25 A Cu 1,5-4 mm² Uros Harmaa C Väylä L1, PE, N, L2, a+, b XLC62.G 25 A Cu 1,5-4 mm² Naaras Harmaa C Väylä L1, PE, N, L2, a+, b GTIN XLA61.B XLA62.B XLC61.G XLC62.G 11

12 Haaroittimet T-haaroittimet, yksi tulo ja kaksi lähtöä T-haaroittimissa on yksi tulo ja kaksi lähtöä. Tulo sijaitsee aina kytketystä liittimestä katsoen vasemmalla puolella. Tulo kytketään aina naarasliittimeen ja lähdöt urosliittimiin. T-haaroitin voidaan kiinnittää seinälle tai kattoon halkaisijaltaan maks. 5 mm:n uppokantaruuveilla tai nippusiteillä. Tuotekoodi Napa Väri Järjestelmäkoodi Käyttökohde Nimellisvirta GTIN Pakkauskoko XLAD2 2 Musta A Sähkönsyöttö 32 A XLAD3 3 Musta A Sähkönsyöttö 32 A XLBD3 3 Tummanharmaa B Ohjaus 25 A XLPD3 3 Punainen P UPS-virransyöttö 32 A XLAD4 4 Musta A Sähkönsyöttö 25 A XLBD4 4 Tummanharmaa B Ohjaus 25 A XLAD5 5 Musta A Sähkönsyöttö 25 A XLAD53L1 5 Musta A 3-vaiheinen läpijohdotettu, L1-lähtö 25 A XLAD53L2 5 Musta A 3-vaiheinen läpijohdotettu, L2-lähtö 25 A XLAD53L3 5 Musta A 3-vaiheinen läpijohdotettu, L3-lähtö 25 A XLBD5 5 Tummanharmaa B Ohjaus 25 A XLCD5 5 Harmaa C Väylä 25 A XLPD5 5 Punainen P UPS-virransyöttö 25 A XLAD6 6 Musta A Sähkönsyöttö 25 A XLBD6 6 Tummanharmaa B Ohjaus 25 A XLCD6 6 Harmaa C Väylä 25 A XLAD2 XLBD3 XLAD53L1 XLCD6 T-haaroittimet, 10 A sulake, kytkin, yksi tulo ja kaksi lähtöä Sulakkeella varustetuilla T-haaroittimilla on 2-napainen kytkin (N, L) sekä 5 x 20 mm:n sulake. T- haaroittimet toimitetaan yhdessä 10 ampeerin sulakkeen kanssa. Sulakelokerossa on tilaa varasulakkeelle, ja sulakkepesä voidaan tarvittaessa lukita riippulukolla auki-asentoon turvaerotusta varten. Sulakkeella varustetuissa T-haaroittimissa on myös kytkin, joka näyttää, onko alaspäin menevässä lähdössä virta päällä. Kytkin on valaistu ja varustettu O/I-osoittimella. Tuotekoodi Napa Väri Järjestelmäkoodi Käyttökohde Nimellisvirta GTIN Pakkauskoko XLAD3F 3 Musta A Sähkönsyöttö 32/10 A XLBD3F 3 Tummanharmaa B Ohjaus 32/10 A XLCD5F 5 Harmaa C Väylä 25/10 A XLAD3F XLBD3F XLCD5F Sulakelokerossa on tila varasulakkeelle ja se voidaan lukita avonaiseksi erotusta varten. 12

13 Lisätarvikkeet EnstoNet XL:ssä on samat vedonpoistimet ja laippakiinnityssovitteet kaikille liittimille, mikä takaa aidon modulaarisuuden ja vähentää laitevalmistajien varastointia. Järjestelmässä on neljä erilaista vedonpoistinta kahdelle eri kaapelikoolle ja kahdelle eri taipuiselle metalliselle suojaletkukoolle. Huom! Kaikki metalliletkut eivät ole samanlaisia, joten tilattaessa kannattaa varmistaa, että tuoteprofiili on oikea. Laippakiinnityssovite voidaan asentaa vakiomuotoiseen, halkaisijaltaan 50 mm:seen aukkoon lisätarvikkeena saatavan vastamutterin avulla. Muotoiltu aukko voidaan myös laserleikata tai meistää, jonka jälkeen laippakiinnityssovite voidaan napsauttaa paikalleen. Tällöin vastamutteria ei tarvita. Laippakiinnityssovittimen pohjassa on kiinnityskorva mahdollista lisätukea varten. Tuotekoodi Kuvaus Pakkauskoko GTIN XLS8-11.G Vedonpoistin kaapeleille, 8-11 mm, harmaa XLS11-17.G Vedonpoistin kaapeleille, mm, harmaa FMC16.G Vedonpoistin tuotteelle FMC16, harmaa FMC20.G Vedonpoistin tuotteelle FMC20, harmaa XLK.G Laippakiinnityssovite, harmaa XL-CAP Sulkutulppa, harmaa PMR Vastamutteri laippakiinnityssovitteelle, M XLS8-11.G FMC20.G XLK.G XL-CAP Jakorasia adapteri Adapteri mahdollistaa EnstoNet XL-liittimien nopean liittämisen jakorasioihin. Yhdistä liittimet yksinkertaisesti järjestelmään kaksiosaisella sovittimella, jossa on napautuskiinnitys. Yhteensopiva kaikkien EnstoNet XL -liittimien kanssa. Suunniteltu erityisesti Iso-Britanniassa käytettäviin asennuksiin. Product code Description Package size BZL-XL.G Jakorasia adapteri GTIN 13

14 Mittapiirustukset XL#21.# XL#31.# XL#22.# XL#32.# XL#32.# Dimension drawing 17,7 33,4 18,2 33,9 XL#61.# Dimension drawing XL#41.# XL#51.# XL#61.# XL#42.# XL#52.# XL#62.# XL#62.# Dimension drawing 17,7 30,7 18,2 31,2 XL#D# XLAD3 Dimension drawing XL#D#F XLAD3F Dimension drawing XLS##.# XLS##.# Dimension drawing FMC##.# 24 FMC##.# Dimension drawing
