1 Energia- ja vesiverkot Jussi Pekkarinen ja Tatu Nikkilä, Jyväskylän Energia

2 1. ALUSTUS Sisältö 1. Alustus ja Jyväskylän Energia Oy:n verkot 2. Sijaintitietojen selvittäminen ja kaapelinäytöt 3. Kaivutyöt infraverkkojen läheisyydessä 4. Jos jotain menee vikaan 5. Energia- ja vesiverkkojen maarakentaminen 6. Kartoituskäytännöt

3 Jyväskylän Energia -yhtiöiden perustehtävä on luoda edellytykset asiakkaiden hyvinvoinnille tarjoamalla älykkäitä ratkaisuja energian ja veden tuotantoon, jakeluun ja käyttöön.

4 Helppo ja huoleton arki Oikea lämpö ympäri vuoden Puhtaasti sinua varten 4 Jyväskylän Energia -yhtiöt

5 ydintoiminnot: Tuotanto: - Vesi - sähkö ja kaukolämpö Verkot - Sähköverkot - Kaukolämpöverkot - Vesi, jätevesi- ja hulevesiverkot Uudet liiketoiminnat, kuten Pisara, Kaukokylmä jne Vastaavia alan monitoimiyrityksiä ei ole montaa Suomessa

6

7 2. Sijaintitietojen selvittäminen SELVITÄ ENNEN KUIN KAIVAT! Selvitä aina maanalaisten rakenteiden sijaintitiedot ennen kuin kaivat! JE:n verkkojen sijaintitiedot löytyvät verkkokartasta, joka löytyy osoitteesta: ( vaatii Adobe Flash Playerin ) Johtokarttaa on mahdollista selata myös älypuhelimella. Lataa tätä varten Explorer for ArcGIS Sovellus löytyy, kun kirjoittaa kaupan hakutoiminnassa hakusanaksi esri.

8 Johtokartta, selainnäkymä

9 Johtokartta, Explorer for ArcGIS mobiili App ( ios & Android) Kun sovellus on ladattu: 1. Avaa sovellus ArcGIS 2. Kirjoita ( suurennuslasin ) kohtaan Jyväskylä 3. Klikkaa: Hae 4. Valitse näytön kartoista: Energia Oy:n johtokartta 5. Kartan johtotiedot saat + zoomaamalla näkyviin 6. Taustakartan voi vaihtaa myös ilmakuvakartaksi.

10 TILAA TARVITTAESSA NÄYTTÖ Jyväskylän Energia Oy:n kaapeleiden näyttö on ilmainen.

11 3. Kaivutyöt infraverkkojen läheisyydessä Selvitä kaivualueella olevat maanalaiset rakenteet ja niiden omistajat Hanki ajan tasalla olevat kaapeli-/putkikartat tai tilaa näyttö Tee rakenteiden lähestyminen ja esiin kaivaminen aina käsikaivuna. Älä siirrä kaapeleita omatoimisesti. Konekaivua ei saa ulottaa 1,5:tä metriä lähemmäksi merkittyjä kaapelireittejä. Työkone, jolla voi ulottua jännitetyöalueelle, maadoitetaan maasulkuvirran kestävällä välineellä. Ota huomioon maaperän ominaisuudet. Jännitteisten kaapeleiden käsittelyn, esimerkiksi kaapeleiden siirron, tuennan ja suojauksen, suorittaa kaapelin omistaja tai hänen valtuuttamansa urakoitsija.

12 SIIRROT JA SUOJAUKSET Katusaneerausten tai muiden työmaiden yhteydessä esiin kaivettavat putket ja kaapelit ja muut rakenteet on suojattava ja tuettava asianmukaisesti vaurioiden välttämiseksi. Tällaisissa tapauksissa on ennen työmaan aloitusta järjestettävä työmaalla katselmus, jossa selvitetään käytössä olevien järjestelmien kaapeleiden sijainti, käsittelytavat, tuenta, suojaus ja muut vaadittavat menettelyt. Kaapeleita eivät siirtele muut kuin niiden omistaja tai omistajan valtuuttama urakoitsijat

13 4. Jos jotain menee vikaan Jos osut kaapeliin tai putkeen Ilmoita Jyväskylän Energia Oy:lle, vaikka kaapeli tai putki ei olisikaan näkyvästi vaurioitunut tai vaikka kaapelin tai putken pintaan olisi tullut vain vähäinen repeämä, painauma tai vääntyminen. Pienikin naarmu tai painauma saattaa aiheuttaa myöhemmin suuren vaurion. Ole siis vastuullinen ja ilmoita kaikista vaurioista.

14 ESIMERKKEJÄ VAHINGOISTA Läheltä piti! Jännitteelle altistumisen riski oli lähellä, sillä kaivinkone vaurioitti 20 kv:n kaapelia niin, että vain muutaman millin syvempi "vekki" kaapelissa olisi aiheuttanut sähkön karkaamisen..

15 ESIMERKKEJÄ VAHINGOISTA Kaivinkoneen kauha on raapaissut kaapelia. Urakoitsija oli teipannut kaapelin vauriokohdan ja näin yrittänyt peitellä aiheutunutta vauriota. Tässä tapauksessa kaapelin kestoikä olisi ollut korkeintaan kuukausia.

16 JOS OSUT MAAKAAPELIIN Maassa työskentelevä: Poistu välittömästi kaapelin vauriokohdasta tasajalkaa hyppien tai loikkien siten, että vain toinen jalka on kerrallaan maassa. Näin vältät askeljännitteen muodostumisen. Kaivurin kuljettaja: Siirrä kaivinkoneen kauha pois kaivannosta. Varmista, etteivät sivulliset pääse lähelle kaivantoa. Jos konetta ei voi siirtää ja joudut poistumaan koneesta, irrota otteesi koneesta ennen kuin jalkasi osuu maahan ja liiku maassa hyppien tai juosten siten, että vain toinen jalka on kerrallaan Kuvan lähde maassa. Älä koskaan koske vaurioituneeseen kaapeliin. Älä koskaan luota jännitteen katkeamiseen. Hätätilanteissa soita 112

17 TYÖSKENTELY VOIMAJOHTOJEN LÄHELLÄ Työskenneltäessä ilmajohtojen läheisyydessä, on noudatettava turvaetäisyyksiä. On hyvä tietää, että sähköiskun voi saada, vaikka ei koskisi voimajohtoon, koska sähkö voi hypätä ilmavälin yli. Ilmavälin pituus riippuu johdon jännitteestä ja jossain määrin sääoloista.

18 TYÖSKENTELY AVOJOHTOJEN LÄHELLÄ Ilmajohtoihin kohdistuvia tapaturmia sattuu eniten 20 kv:n johdoilla, koska niitä on hyvin paljon. Ne sijaitsevat usein lähellä asutusta, eikä niitä huomaa yhtä helposti kuin isoja siirtolinjoja. Kuvassa on 20 kv:n avolinja sijoitettuna haruksella tuettuun puupylvääseen katuvalovalaisimen ja 1 kv:n päällystetyn (AMKA) johdon kanssa. 20 kv:n johdon etäisyys maasta on yleensä: vähintään noin 5 metriä ja tiestä noin 6 metriä. Turvaetäisyys virtajohtimiin on johdon alla 2 metriä ja sivulla 3 metriä.

19 JOS OSUT ILMAJOHTOON Ajoneuvon sisätiloissa olet aluksi turvassa Yritä ajaa työkone irti sähköjohdosta. Jos työkone kuitenkin syttyy tuleen tai renkaat savuavat, hyppää työkoneesta ulos tasajalkaa. Turva-alue alkaa vasta noin 20 metrin päästä onnettomuuspaikasta. Älä kosketa työkonetta ja maata yhtä aikaa. Poistu työkoneen läheisyydestä tasajalkaa hyppien tai loikkien niin, että vain toinen jalka on kerrallaan maassa. Näin vältät askeljännitteen muodostumisen. Varmista onnettomuuspaikan vartiointi. Kuvan lähde Hätätilanteissa soita 112

20 KAUKOLÄMPÖ Kaukolämpövesi voi olla asteista ja aiheuttaa vakavan palovammariskin. Runkoputken vaurioituminen voi aiheuttaa riskejä henkilöille, liikenteellä ja rakennuksille. Varmista ympäristön turvallisuus kaikelta liikenteeltä ja ihmisiltä välittömästi. Hätätilanteissa soita 112

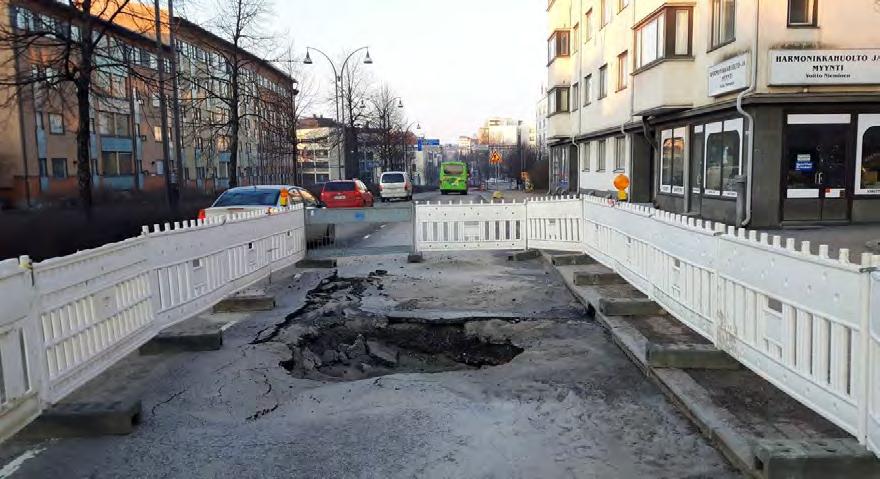

21 VESI Runkoputken vaurioituminen syö hetkessä maata ympäriltään ja aiheuttaa sortumisvaaraa sekä riskejä henkilöille, liikenteelle ja rakennuksille. Varmista ympäristön turvallisuus kaikelta liikenteeltä ja ihmisiltä välittömästi. Hätätilanteissa soita 112

22 5. Energia- ja vesiverkkojen maarakentaminen Sijoitusetäisyydet Suunnitteluohje kaukolämmön ja kaapeleiden suojaetäisyyksistä.

23 Kaapelioja, periaatepoikkileikkaus Kaapelit asennetaan pääsääntöisesti 0,7 m: n syvyyteen reitillä olevan maanpinnan tasosta mitattuna.

24 Periaatepoikkileikkaus, kaukolämpö Mpuk-kanava + murskearina

25 Periaatepoikkileikkaus, vesiliittymä Syvistä kaivannoista aina kaivantosuunnitelma. Maaperän ja kohteen mukaan luiskaus tai tuenta

26 Kaivannon tuenta Ponttaus

27 KAIVANNOT Kaivannot on aina tehtävä kaivantosuunnitelman mukaisesti. Lisäksi: Kaivannon reunalle ei saa läjittää maata tai kiviä, mukaan lukien reunakivet. Kaivannon penkasta irtokivet on poistettava tai tuettava. Reunatuennat tarvittaessa ponttauksella. Kaivannon reuna-alue on suojattava aidalla. Aitaelementit on lukittava siten, että nojausvaste on 100kg. Lippusiimalla/huomionauhalla ei voi korvata aitaa. Huomiovalot, jos liikenne on vilkasta sekä aina pimeällä. Aidan portti on lukittava yöksi sekä pidempien poissaolo jaksojen ajaksi. Kaivannossa olevat kaapelit sekä kaukolämpöputket on tuettava. Turvallisuus on asennejuttu

28 5. Kartoituskäytännöt KARTOITUS Kaikki rakennetut putki-, sähkö- ja kaukolämpölinjat mitataan ennen peittämistä. ILMOITUS Kun aloitetaan uusi työmaa: Vähintään 3 vrk ennen kaivamiseen ryhtymistä niillä kohteilla, joissa joudutaan tekemään useita kartoituskäyntejä. KARTOITUSPYYNNÖT: Tavoite, yksi vrk ennen mittausajankohtaa. Viimeistään 4 tuntia ennen tarvetta

29 KARTOITUKSEN YHTEYDESSÄ TEHTÄVÄT TARKASTUKSET Kartoittaja ei vastaa rakentamisen oikeellisuudesta, mutta rakentamisen oikeellisuuden valvonnassa kartoittajalla on oma roolinsa. Turvallisuus ja opastus Aidat, puomit Kaivannot Putkien ja kaapeleiden oikeellisuus Putkien tai kaapeleiden risteämät Kaapelitaivutukset ja asennusetäisyydet Sisäänvedot KL-paistokset Alustäytöt Peittosyvyydet Korkotiedot Sijaintitiedot

30 KIITOS ELÄMÄÄ VARTEN Kuvassa keskellä on opas: KAAPELEIDEN VAROMISOHJEET siitä löytyvät suurin osa tämän esityksen tiedoista. ilkka 2019
