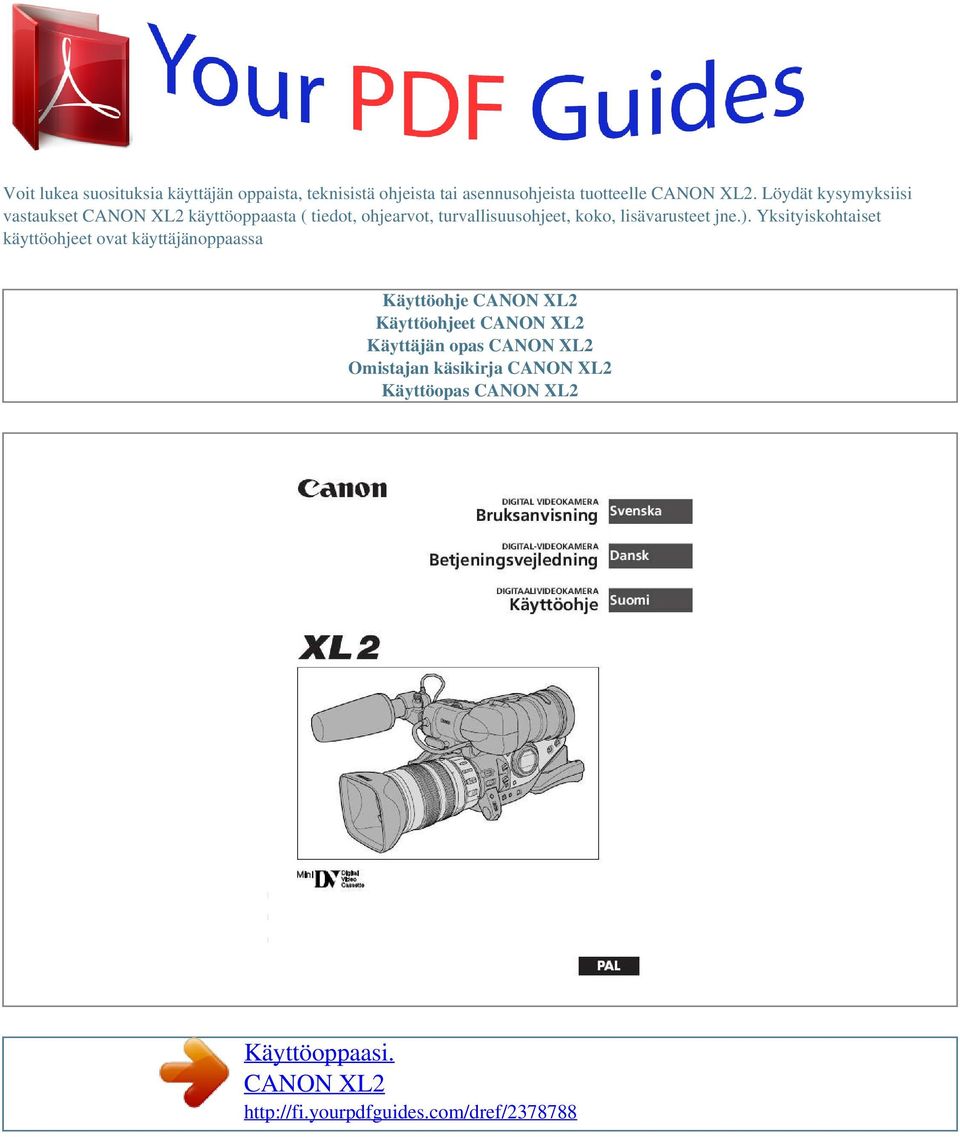

Käyttöoppaasi. CANON XL2

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle CANON XL2. Löydät kysymyksiisi vastaukset CANON XL2 käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje CANON XL2 Käyttöohjeet CANON XL2 Käyttäjän opas CANON XL2 Omistajan käsikirja CANON XL2 Käyttöopas CANON XL2 Käyttöoppaasi. CANON XL2

2 Käsikirjan tiivistelmä vain Isoa-Britanniaa Kun vaihdat sulakkeen, käytä vain arvoltaan oikeaa sulaketyyppiä, jotta sulakerasian kansi mahtuu kiinni. CA-920-arvokilpi on laitteen pohjassa. EMC-direktiivissä asetettujen vaatimusten noudattaminen edellyttää CV-150F-/CV-250F-DV-kaapelin käyttöä. 2 Käyttöohjeen käyttäminen Kiitos, että valitsit Canon XL2 -videokameran. Lue tämä käyttöohje huolellisesti ennen videokameran käyttämistä ja säilytä ohje vastaisen varalle. Käyttöohjeessa käytetyt symbolit ja viittaukset : Kameran käyttöön liittyviä varotoimia. : Lisätoimintoja, jotka täydentävät perustoimintoja. : Viittaus sivunumeroon. Isoilla kirjaimilla viitataan videokameran tai kauko-ohjaimen painikkeisiin. Hakasulkeiden [ ] sisällä oleva teksti viittaa näytössä näkyviin valikkokohtiin. Kameran mukana toimitettuun 20 L IS -zoom-objektiiviin XL mm viitataan nimellä "20 L IS objektiivi". Kuvissa videokameraan on kiinnitetty 20 L IS -objektiivi. Su Johdanto Toimintatilat Valikkokohta näkyy oletusasetuksena Käytettävissä olevat toiminnot määräytyvät toimintatilan mukaan, ja niistä ilmoitetaan seuraavasti: : Toimintoa voi käyttää tässä tilassa. : Toimintoa ei voi käyttää tässä tilassa. Tiedot tavaramerkeistä Canon on Canon Inc:n rekisteröity tavaramerkki. D on tavaramerkki. m on tavaramerkki. Windows on Microsoft Corporationin rekisteröity tavaramerkki tai tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Myös muut nimet ja tuotteet, joita ei ole mainittu yllä, voivat olla haltijoidensa rekisteröityjä tavaramerkkejä tai tavaramerkkejä. 3 Sisältö Johdanto Tärkeitä käyttöön liittyviä ohjeita...2 Käyttöohjeen käyttäminen Mukana toimitettujen tarvikkeiden tarkistaminen..

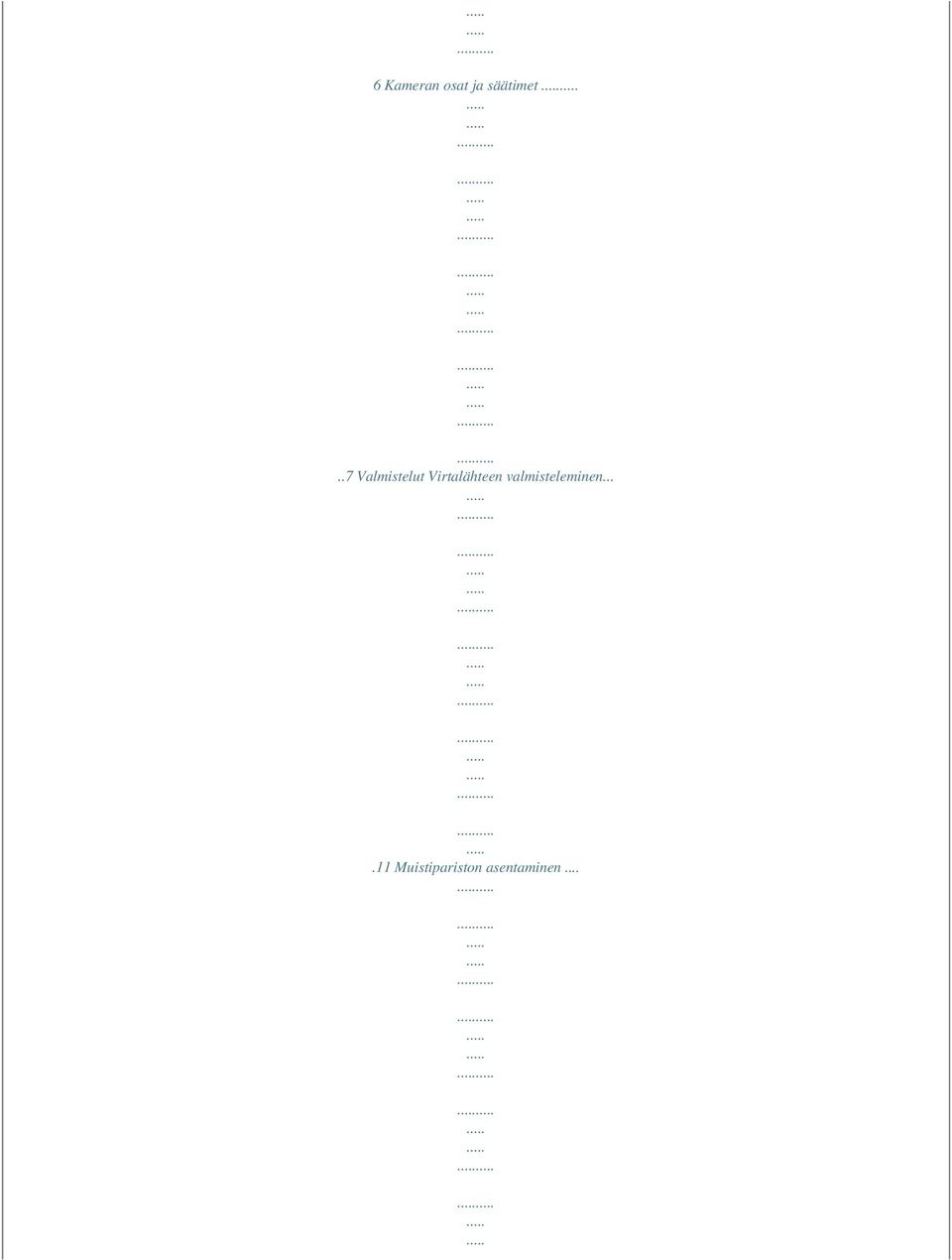

3 6 Kameran osat ja säätimet..7 Valmistelut Virtalähteen valmisteleminen Muistipariston asentaminen...

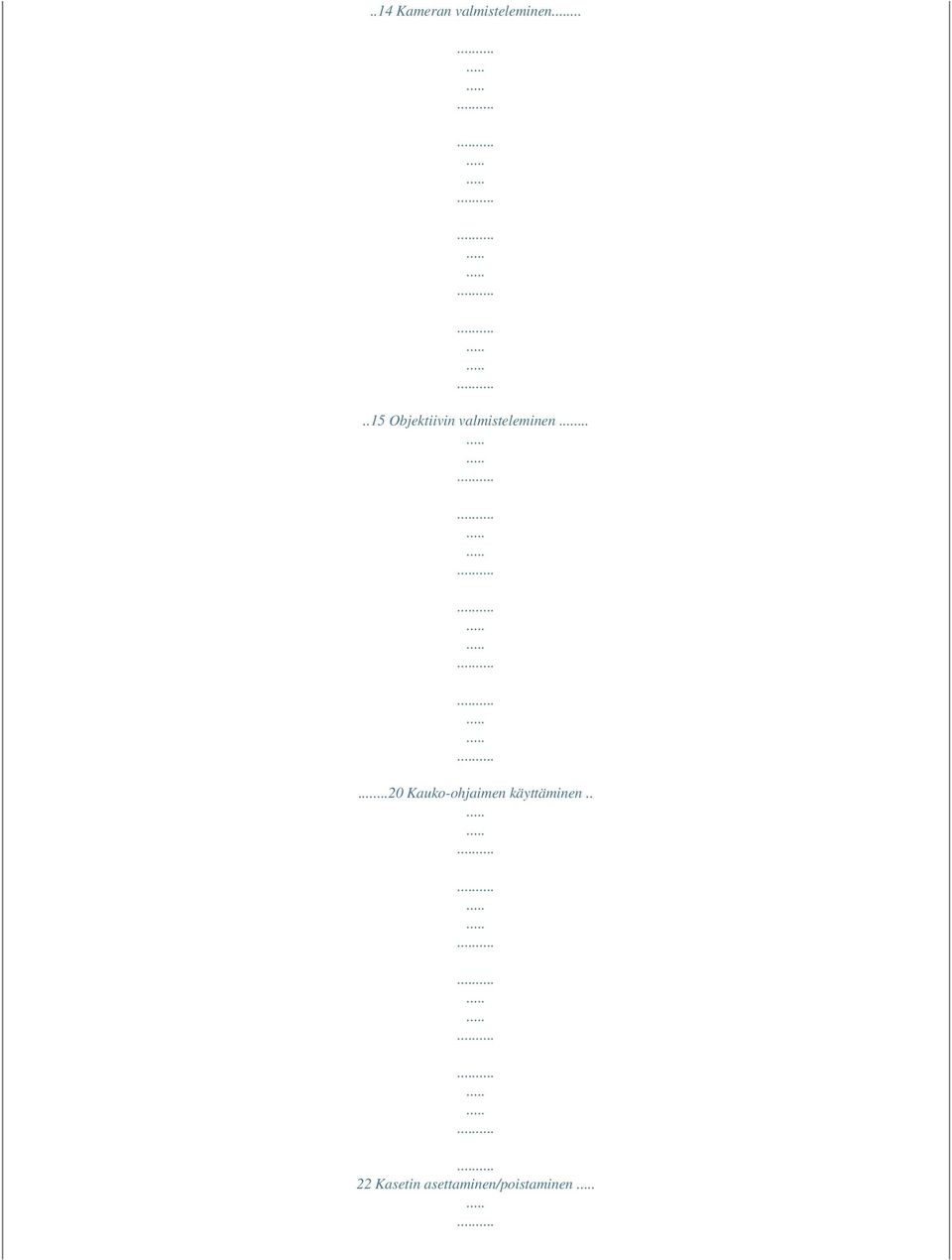

4 ..14 Kameran valmisteleminen Objektiivin valmisteleminen Kauko-ohjaimen käyttäminen.. 22 Kasetin asettaminen/poistaminen

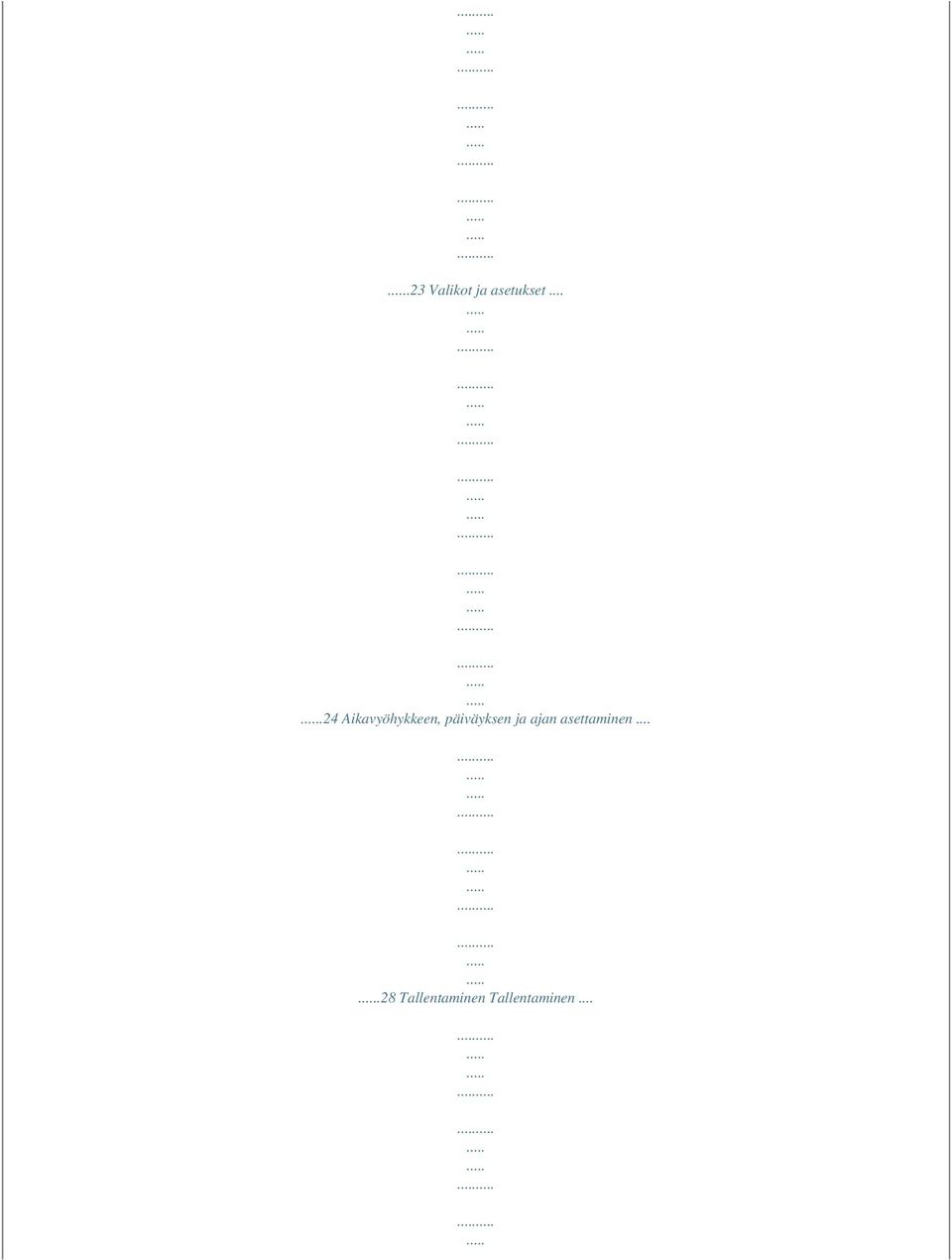

5 .23 Valikot ja asetukset Aikavyöhykkeen, päiväyksen ja ajan asettaminen Tallentaminen Tallentaminen...

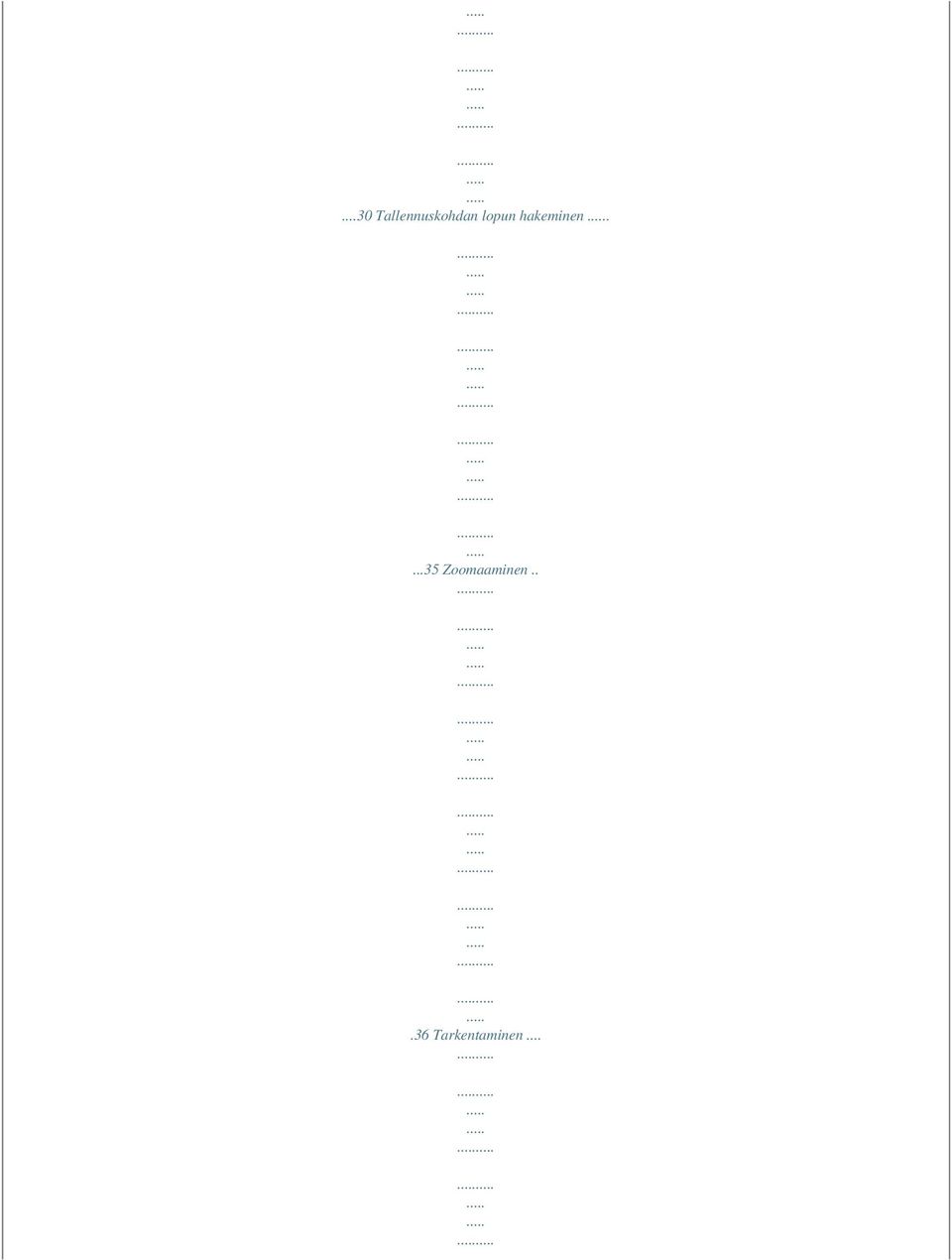

6 ...30 Tallennuskohdan lopun hakeminen Zoomaaminen...36 Tarkentaminen...

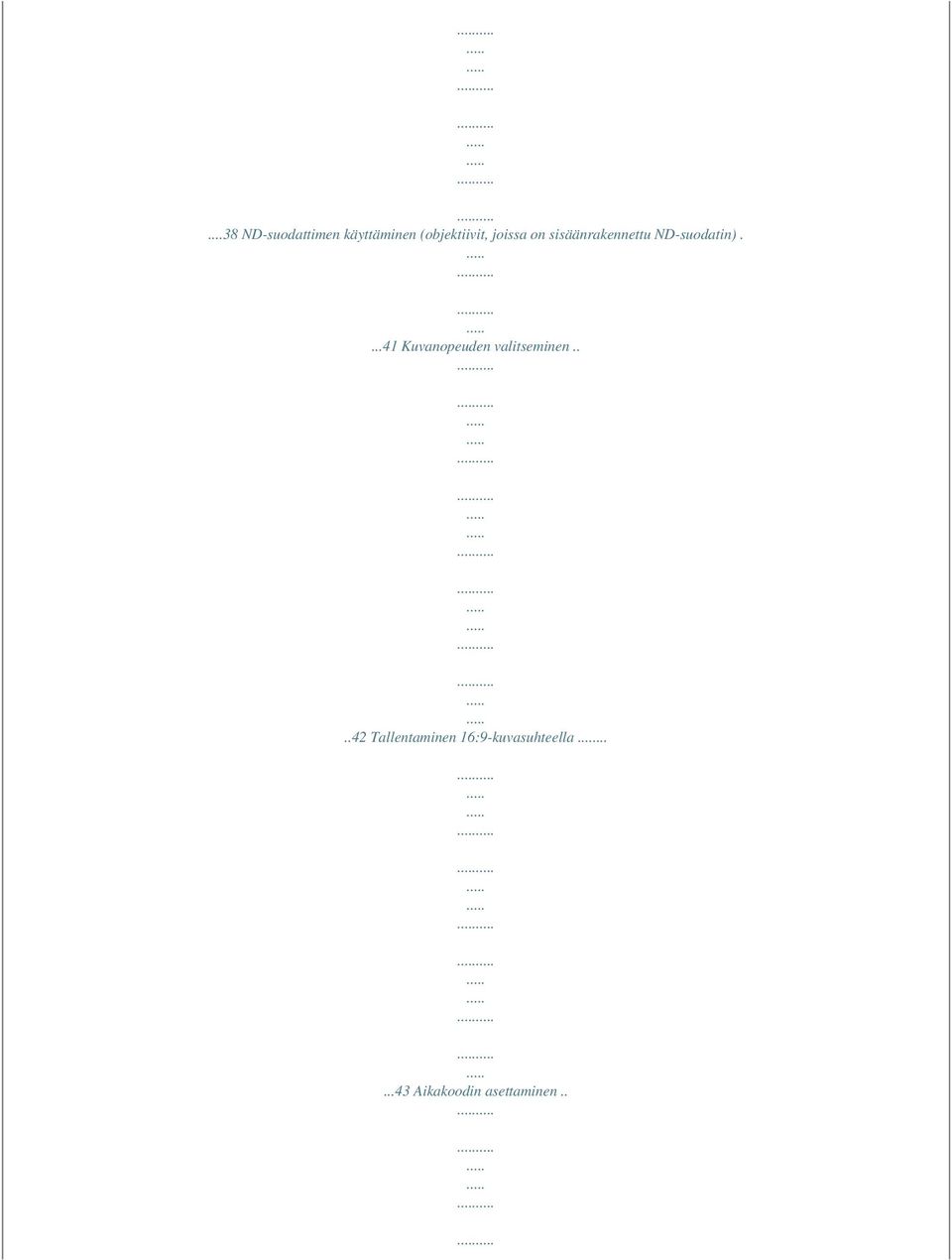

7 ...38 ND-suodattimen käyttäminen (objektiivit, joissa on sisäänrakennettu ND-suodatin) Kuvanopeuden valitseminen Tallentaminen 16:9-kuvasuhteella Aikakoodin asettaminen..

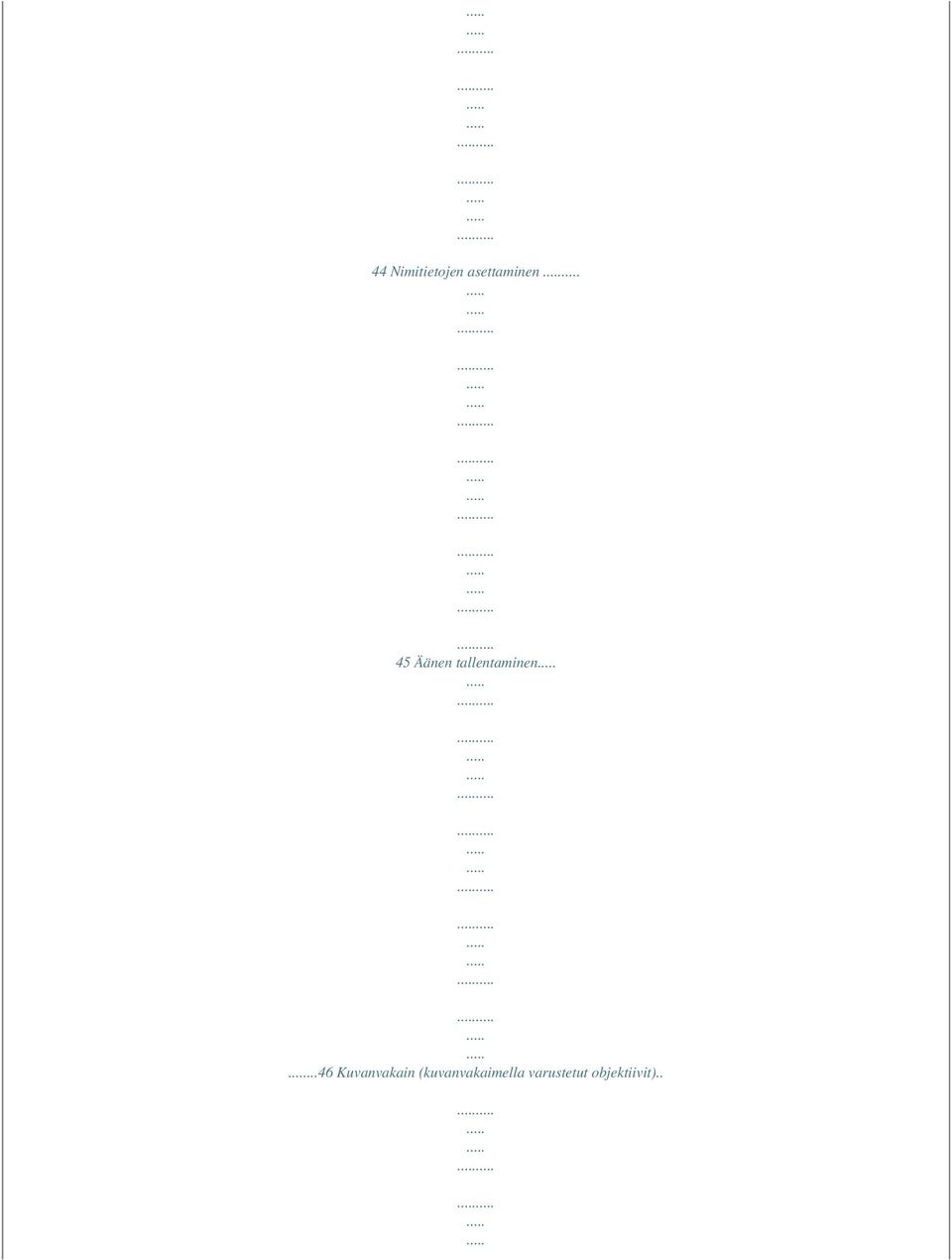

8 44 Nimitietojen asettaminen 45 Äänen tallentaminen...46 Kuvanvakain (kuvanvakaimella varustetut objektiivit)..

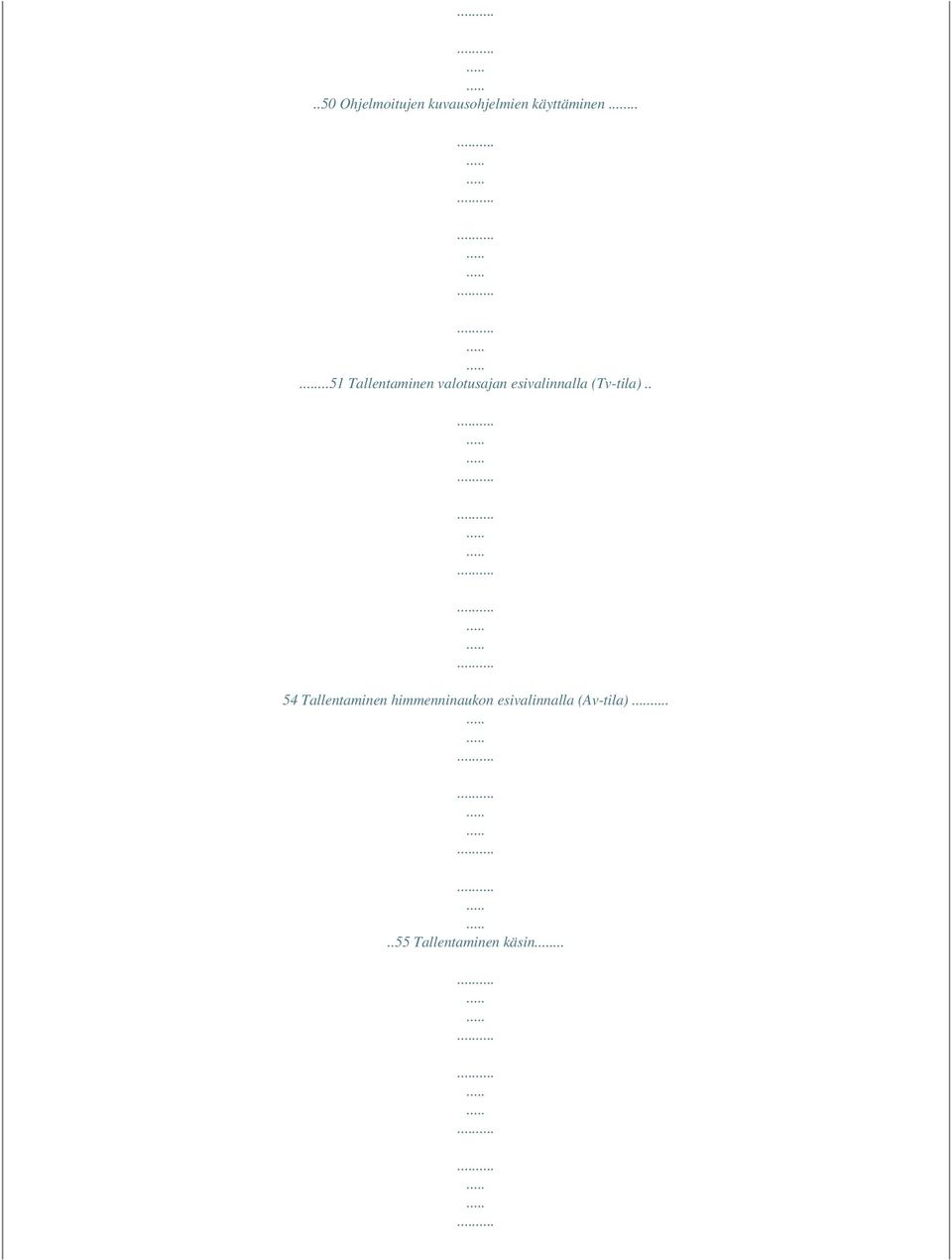

9 ..50 Ohjelmoitujen kuvausohjelmien käyttäminen Tallentaminen valotusajan esivalinnalla (Tv-tila).. 54 Tallentaminen himmenninaukon esivalinnalla (Av-tila)..55 Tallentaminen käsin...

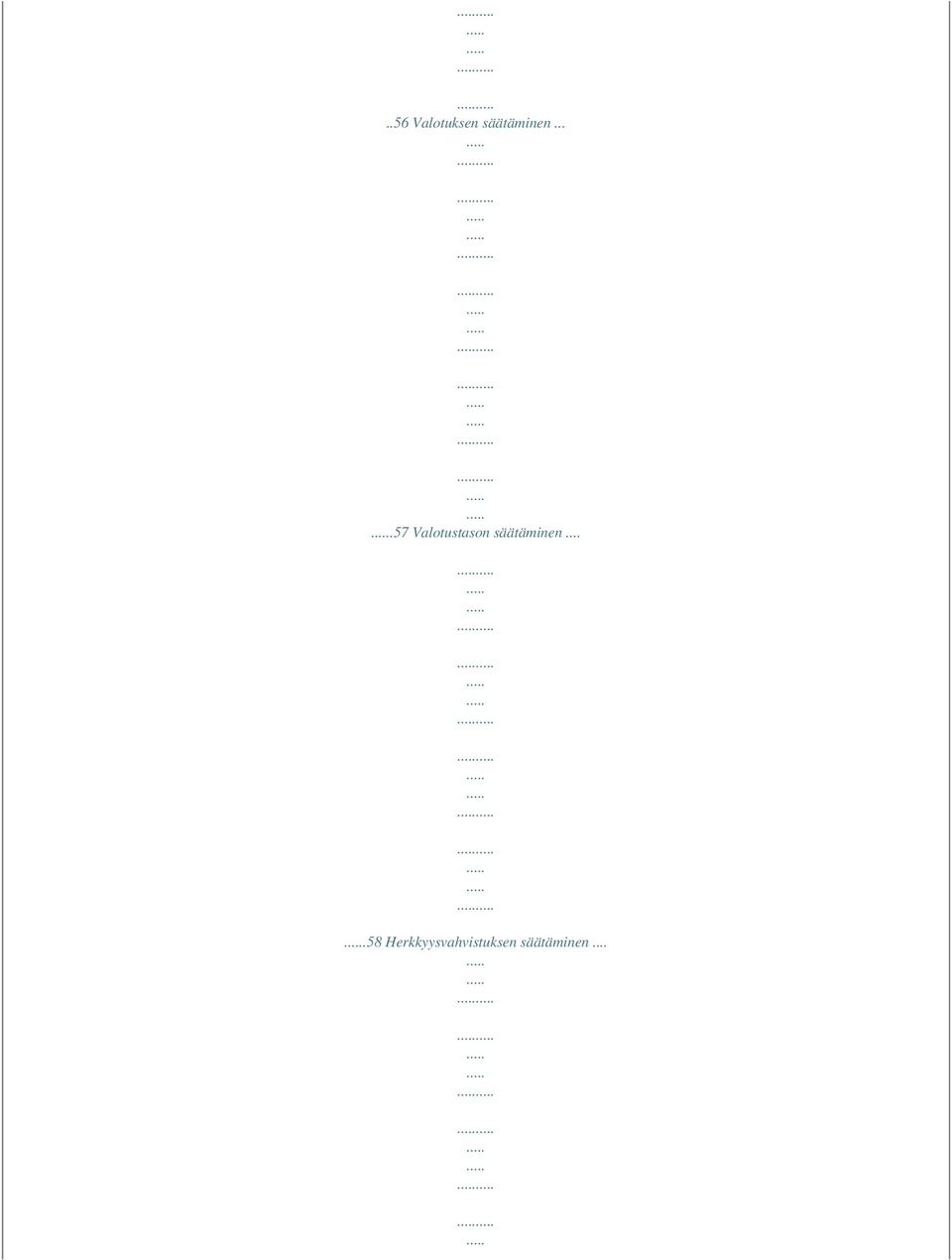

10 ..56 Valotuksen säätäminen Valotustason säätäminen Herkkyysvahvistuksen säätäminen...

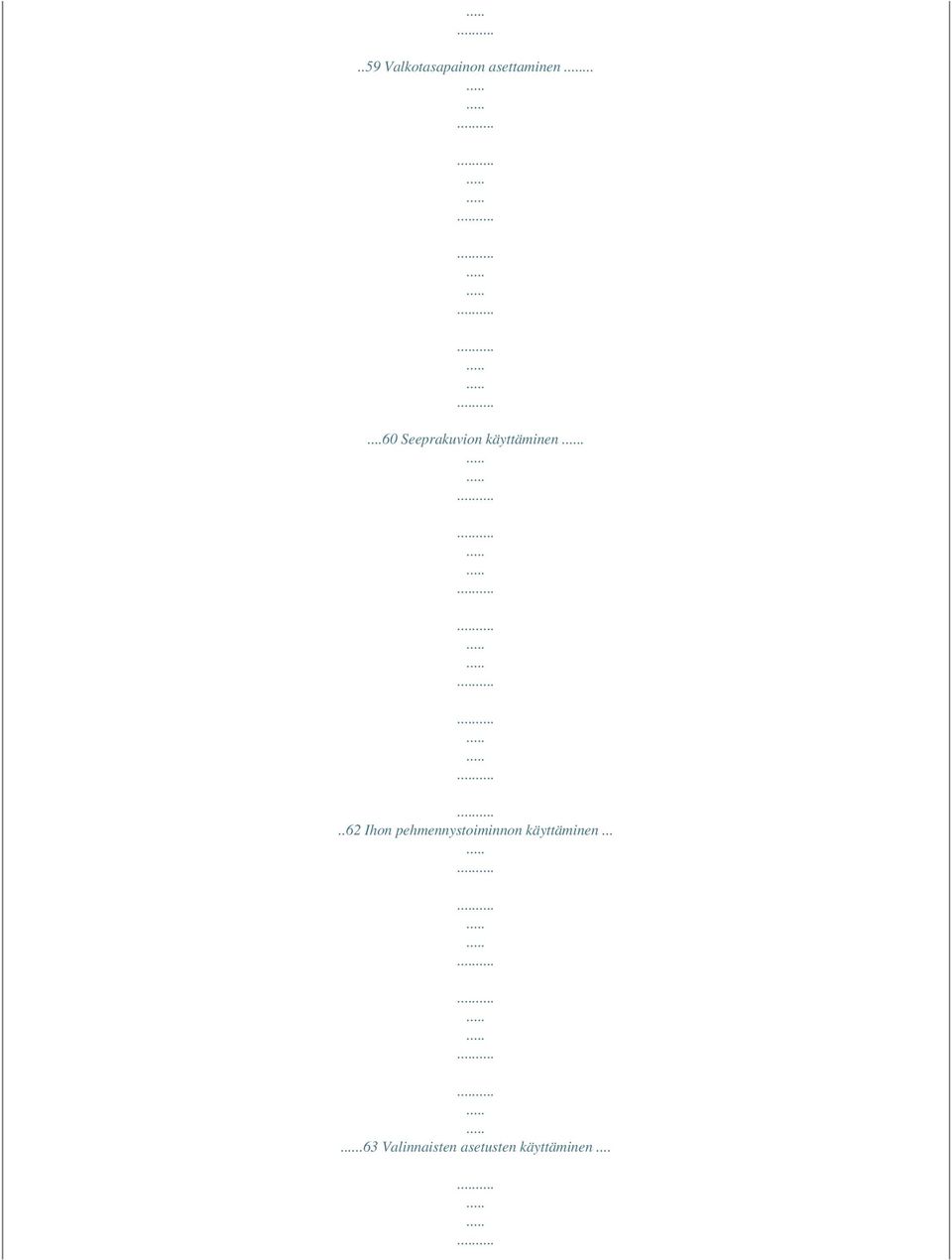

11 ..59 Valkotasapainon asettaminen Seeprakuvion käyttäminen...62 Ihon pehmennystoiminnon käyttäminen Valinnaisten asetusten käyttäminen...

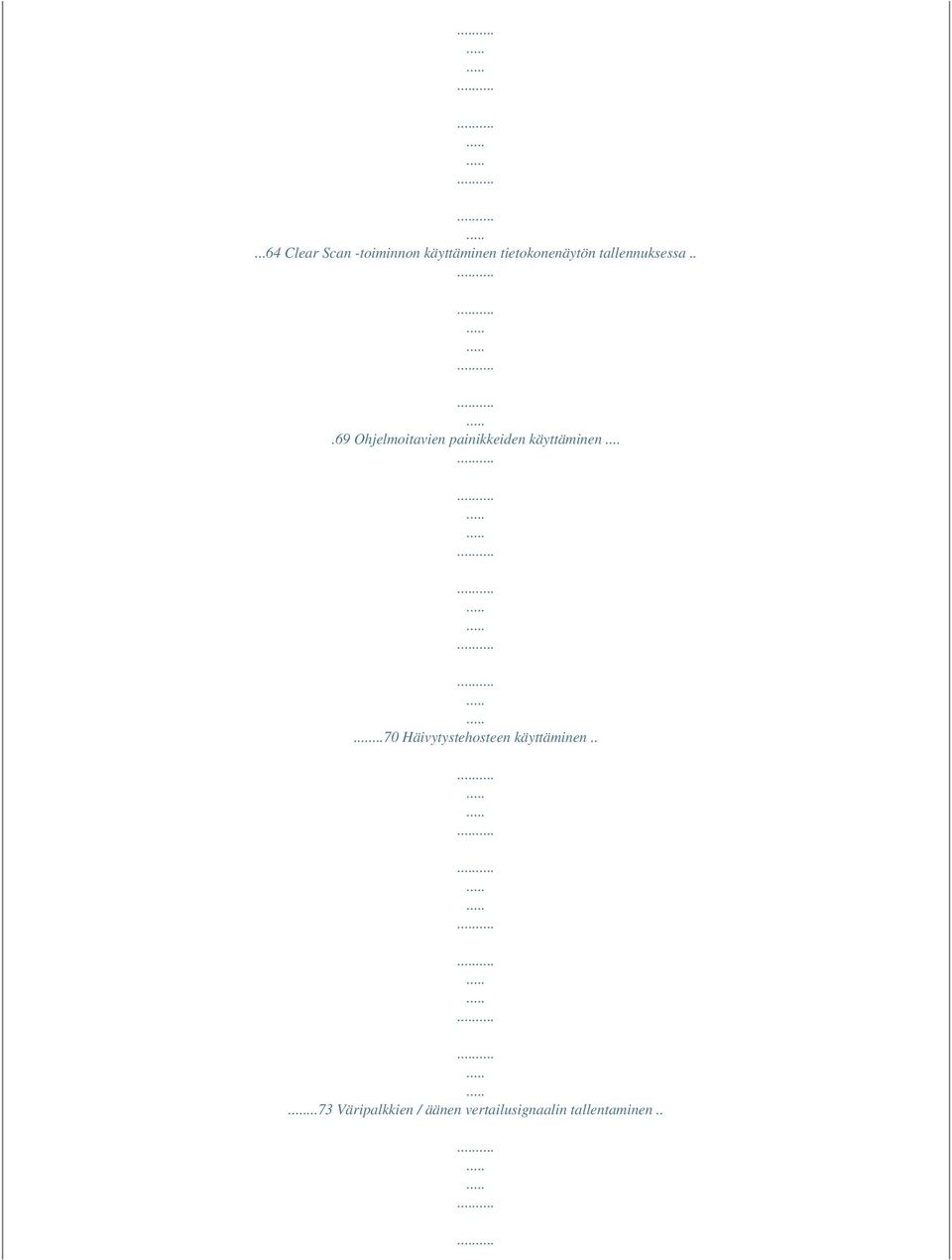

12 ...64 Clear Scan -toiminnon käyttäminen tietokonenäytön tallennuksessa...69 Ohjelmoitavien painikkeiden käyttäminen Häivytystehosteen käyttäminen Väripalkkien / äänen vertailusignaalin tallentaminen..

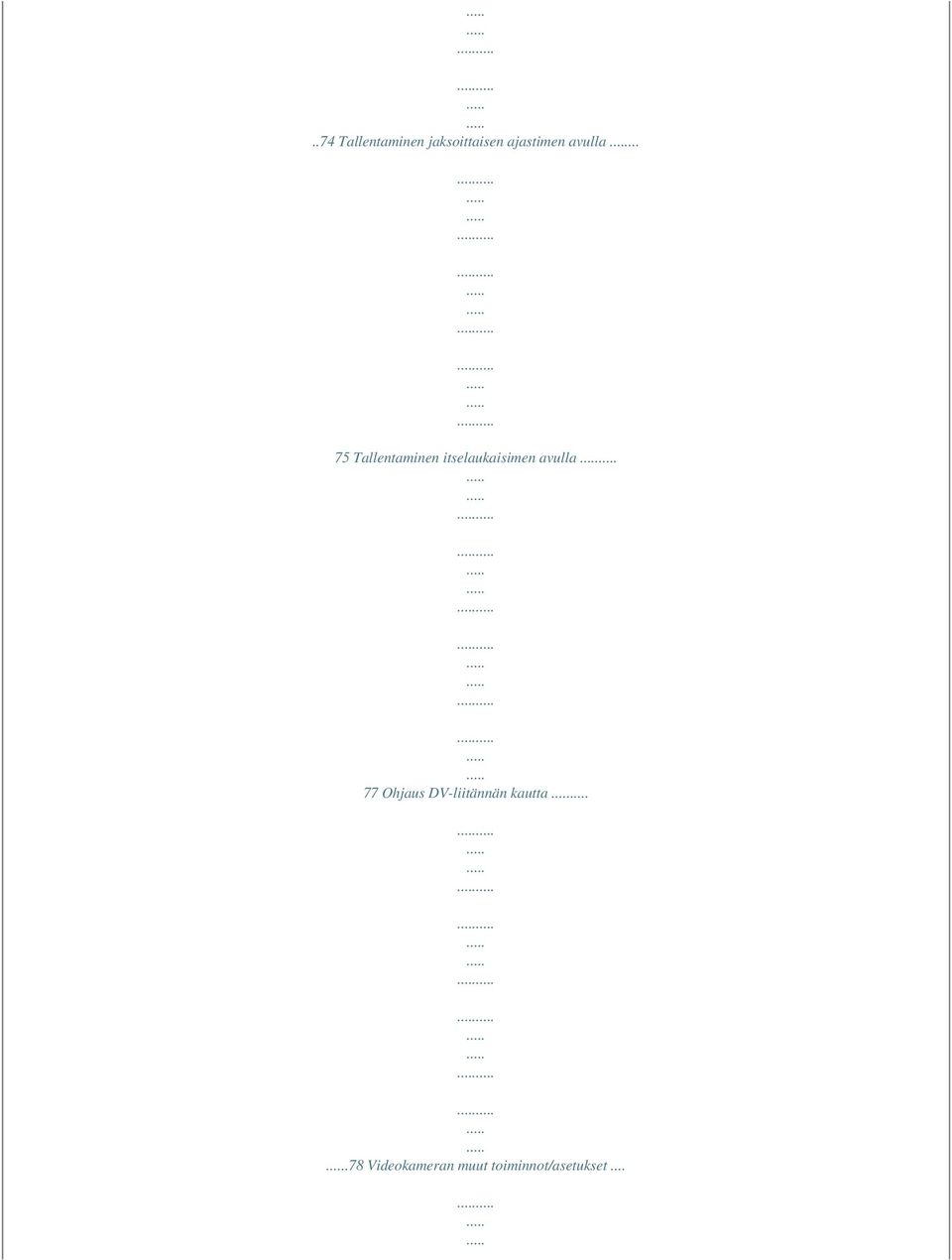

13 ..74 Tallentaminen jaksoittaisen ajastimen avulla Tallentaminen itselaukaisimen avulla 77 Ohjaus DV-liitännän kautta.78 Videokameran muut toiminnot/asetukset...

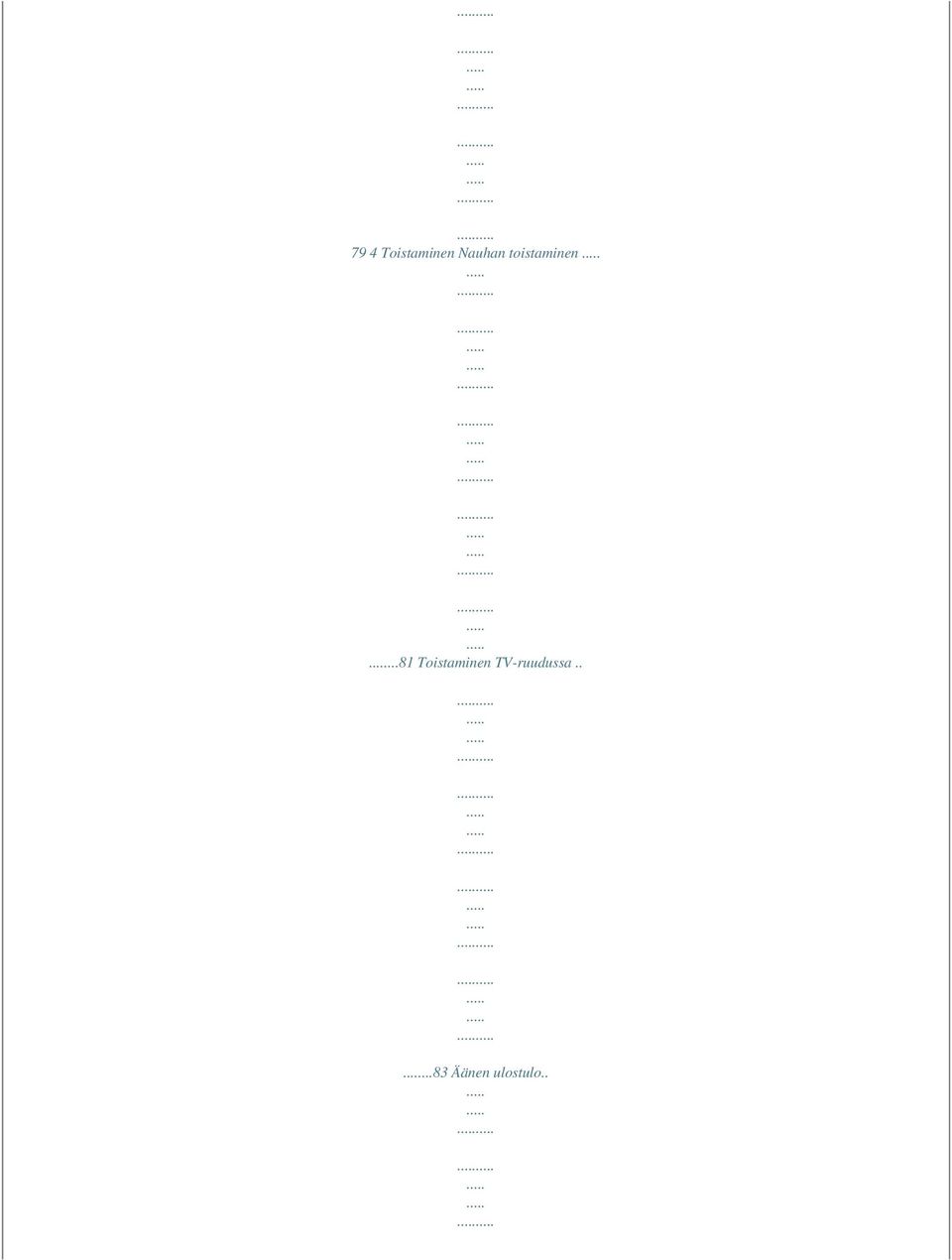

14 79 4 Toistaminen Nauhan toistaminen...81 Toistaminen TV-ruudussa Äänen ulostulo..

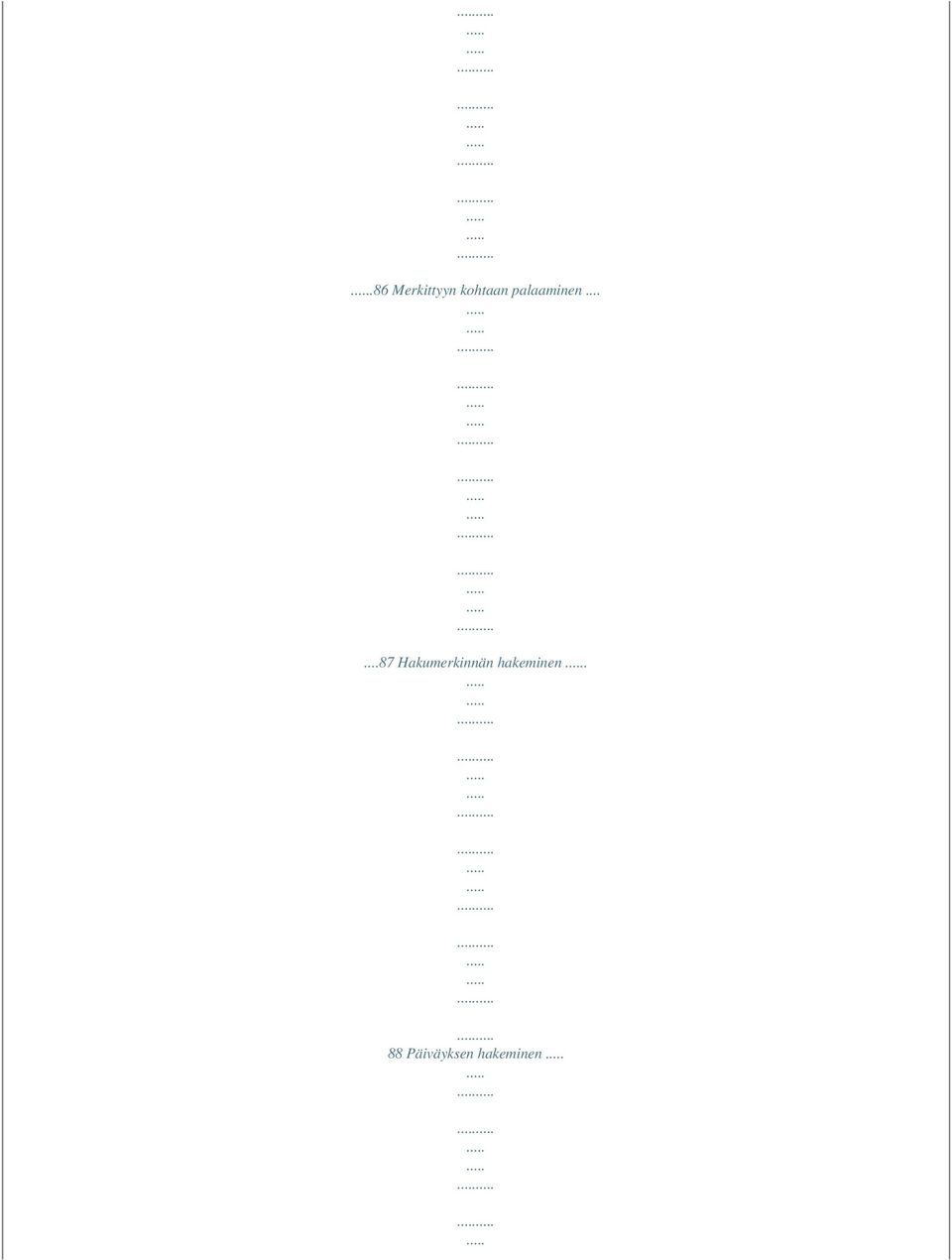

15 .86 Merkittyyn kohtaan palaaminen Hakumerkinnän hakeminen. 88 Päiväyksen hakeminen

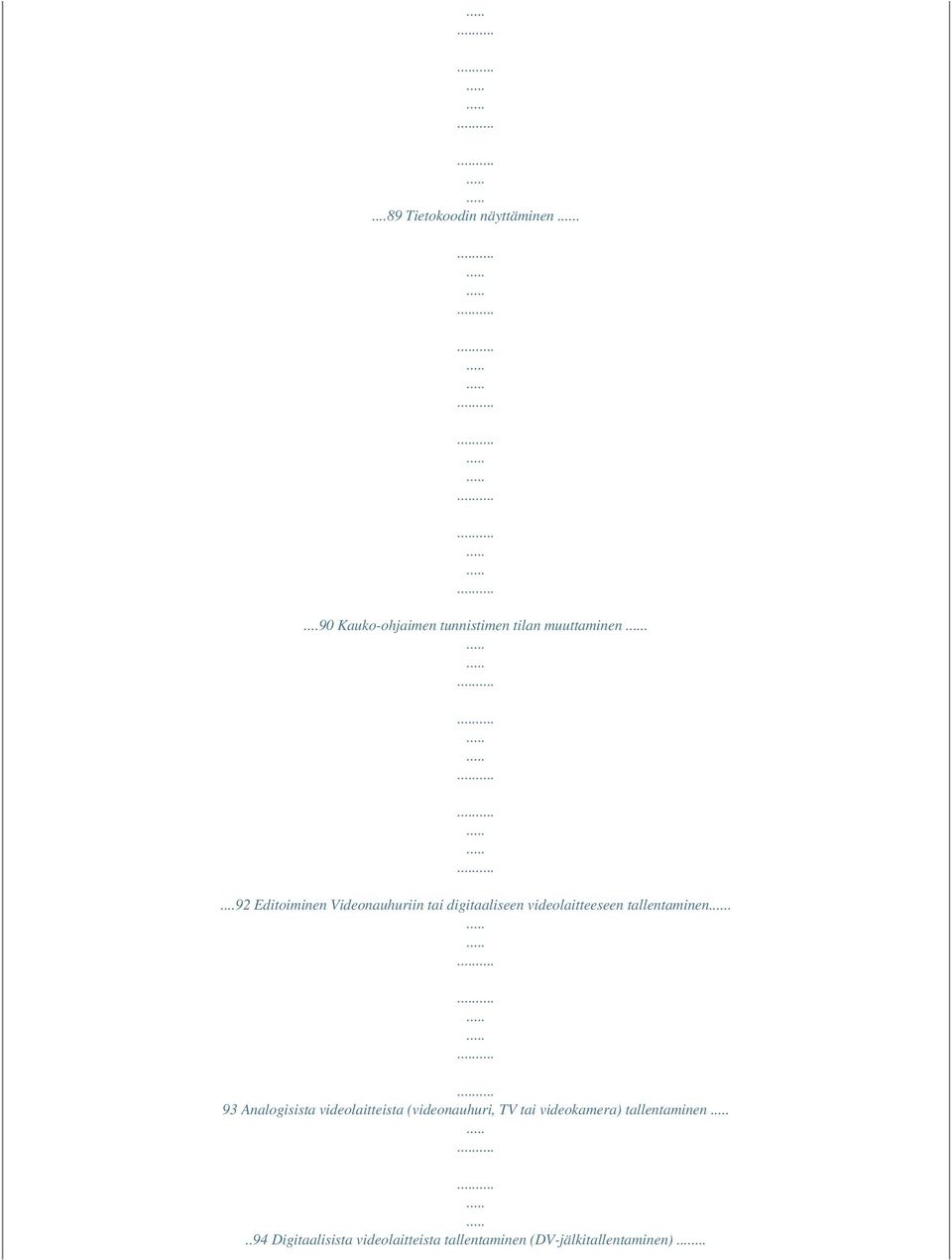

16 ...89 Tietokoodin näyttäminen Kauko-ohjaimen tunnistimen tilan muuttaminen Editoiminen Videonauhuriin tai digitaaliseen videolaitteeseen tallentaminen. 93 Analogisista videolaitteista (videonauhuri, TV tai videokamera) tallentaminen..94 Digitaalisista videolaitteista tallentaminen (DV-jälkitallentaminen)...

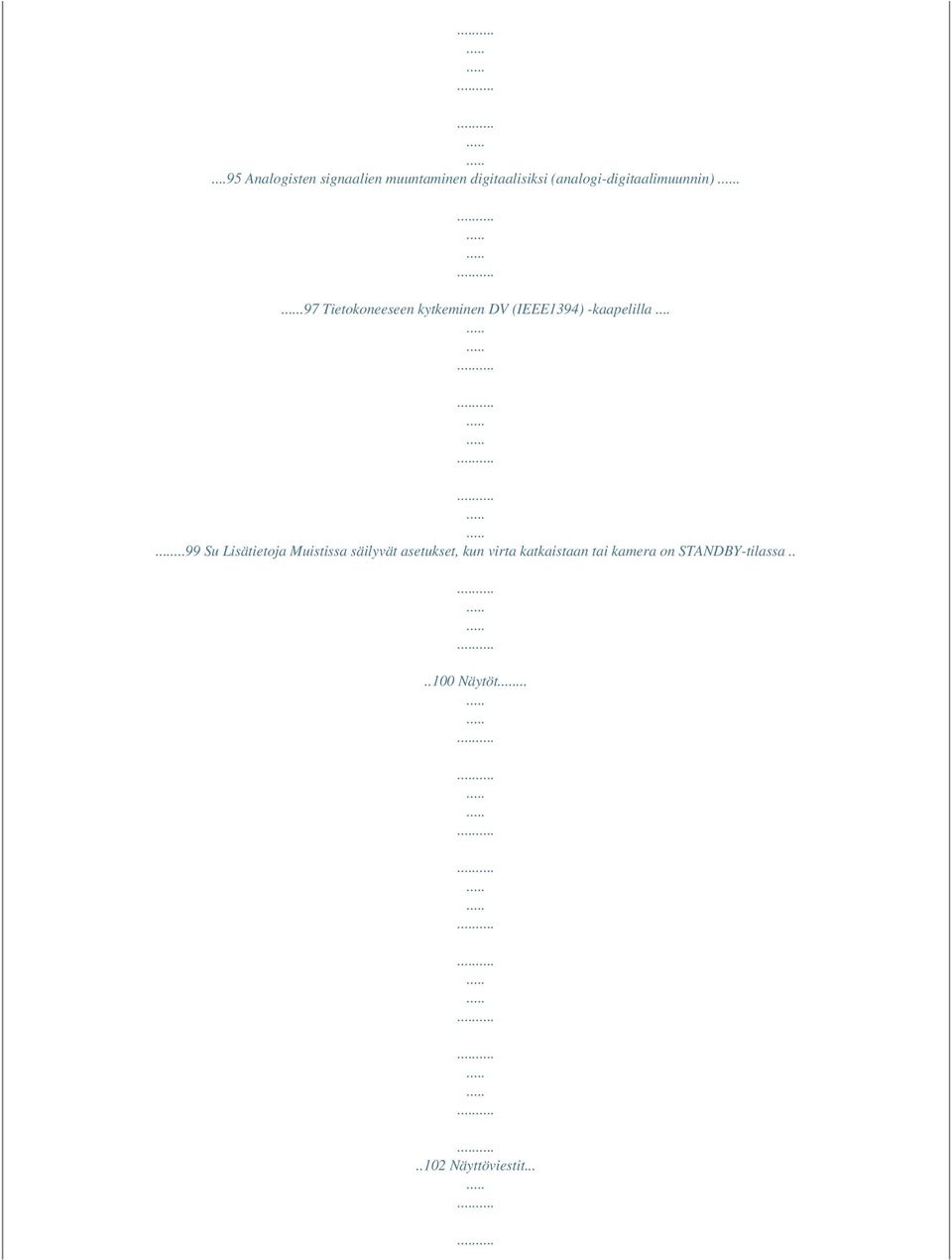

17 ...95 Analogisten signaalien muuntaminen digitaalisiksi (analogi-digitaalimuunnin)..97 Tietokoneeseen kytkeminen DV (IEEE1394) -kaapelilla Su Lisätietoja Muistissa säilyvät asetukset, kun virta katkaistaan tai kamera on STANDBY-tilassa Näytöt Näyttöviestit...

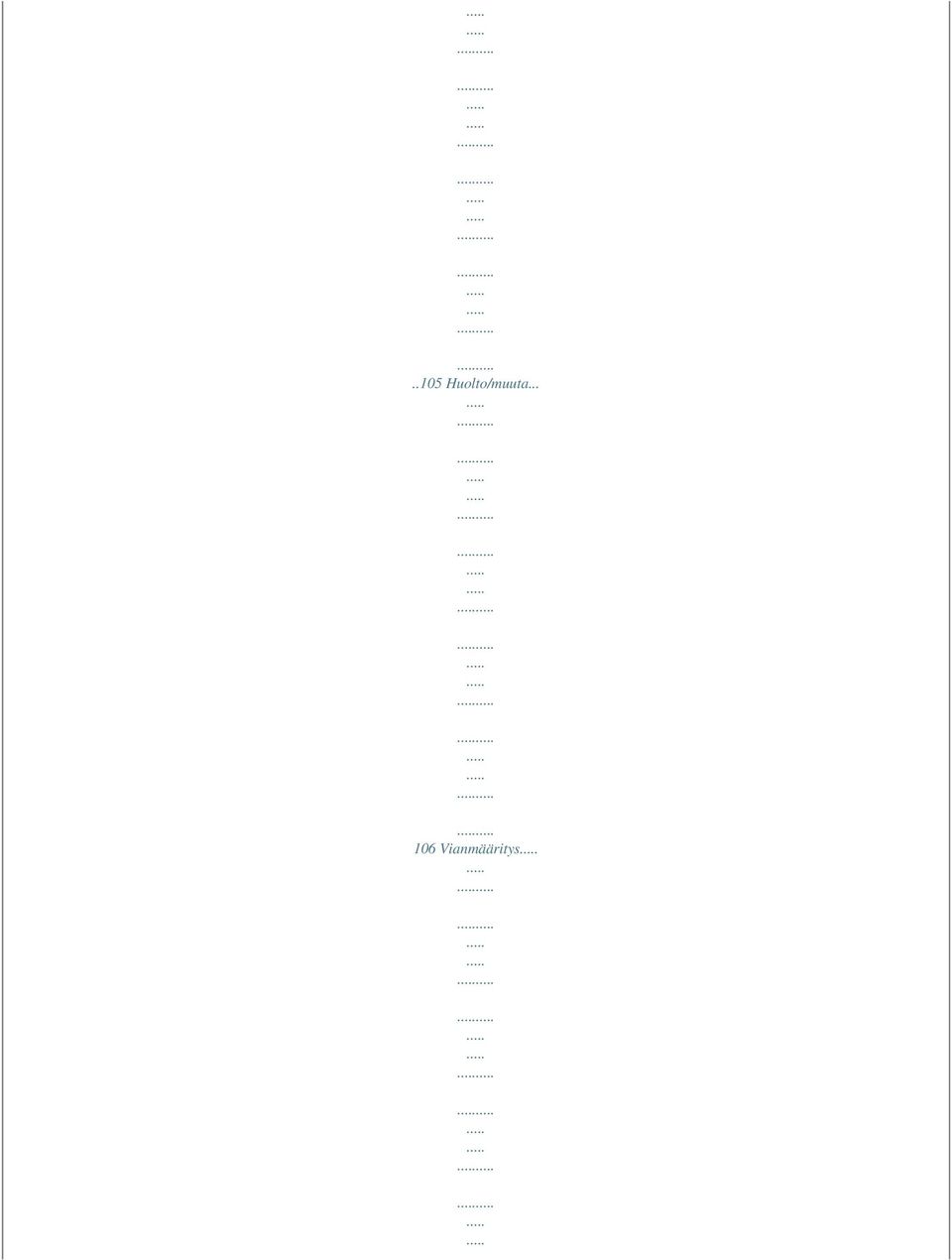

18 ..105 Huolto/muuta Vianmääritys

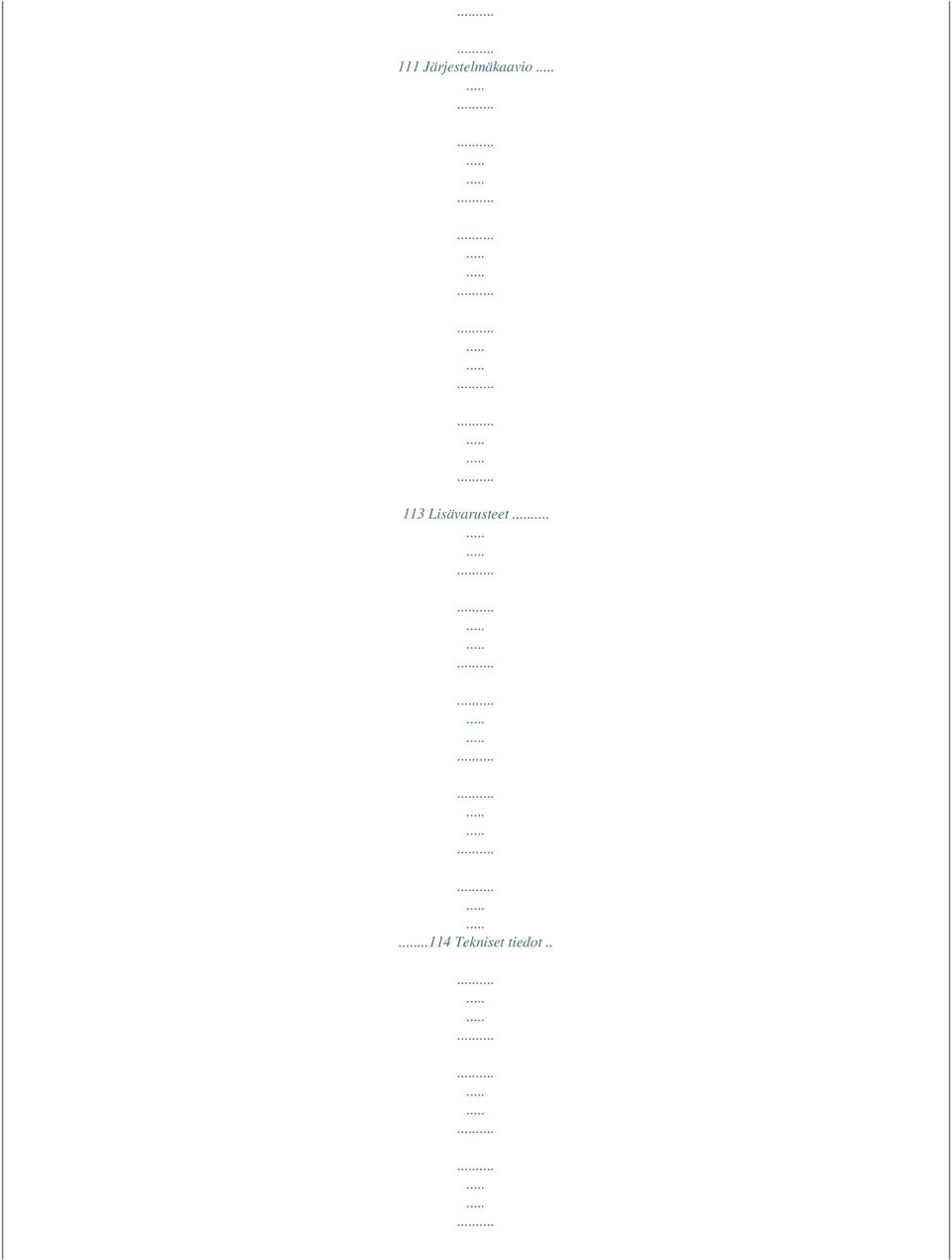

19 111 Järjestelmäkaavio 113 Lisävarusteet Tekniset tiedot..

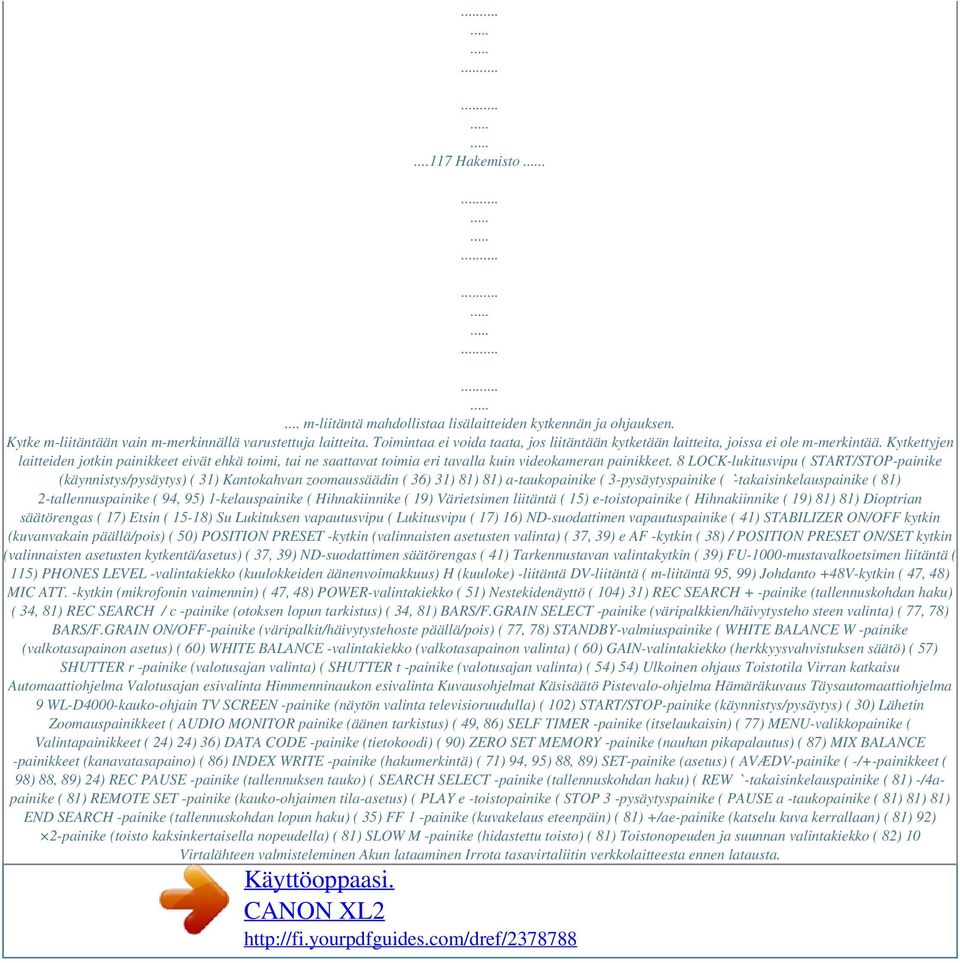

20 Hakemisto.... m-liitäntä mahdollistaa lisälaitteiden kytkennän ja ohjauksen. Kytke m-liitäntään vain m-merkinnällä varustettuja laitteita. Toimintaa ei voida taata, jos liitäntään kytketään laitteita, joissa ei ole m-merkintää. Kytkettyjen laitteiden jotkin painikkeet eivät ehkä toimi, tai ne saattavat toimia eri tavalla kuin videokameran painikkeet. 8 LOCK-lukitusvipu ( START/STOP-painike (käynnistys/pysäytys) ( 31) Kantokahvan zoomaussäädin ( 36) 31) 81) 81) a-taukopainike ( 3-pysäytyspainike ( `-takaisinkelauspainike ( 81) 2-tallennuspainike ( 94, 95) 1-kelauspainike ( Hihnakiinnike ( 19) Värietsimen liitäntä ( 15) e-toistopainike ( Hihnakiinnike ( 19) 81) 81) Dioptrian säätörengas ( 17) Etsin ( 15-18) Su Lukituksen vapautusvipu ( Lukitusvipu ( 17) 16) ND-suodattimen vapautuspainike ( 41) STABILIZER ON/OFF kytkin (kuvanvakain päällä/pois) ( 50) POSITION PRESET -kytkin (valinnaisten asetusten valinta) ( 37, 39) e AF -kytkin ( 38) / POSITION PRESET ON/SET kytkin (valinnaisten asetusten kytkentä/asetus) ( 37, 39) ND-suodattimen säätörengas ( 41) Tarkennustavan valintakytkin ( 39) FU-1000-mustavalkoetsimen liitäntä ( 115) PHONES LEVEL -valintakiekko (kuulokkeiden äänenvoimakkuus) H (kuuloke) -liitäntä DV-liitäntä ( m-liitäntä 95, 99) Johdanto +48V-kytkin ( 47, 48) MIC ATT. -kytkin (mikrofonin vaimennin) ( 47, 48) POWER-valintakiekko ( 51) Nestekidenäyttö ( 104) 31) REC SEARCH + -painike (tallennuskohdan haku) ( 34, 81) REC SEARCH / c -painike (otoksen lopun tarkistus) ( 34, 81) BARS/F.GRAIN SELECT -painike (väripalkkien/häivytysteho steen valinta) ( 77, 78) BARS/F.GRAIN ON/OFF-painike (väripalkit/häivytystehoste päällä/pois) ( 77, 78) STANDBY-valmiuspainike ( WHITE BALANCE W -painike (valkotasapainon asetus) ( 60) WHITE BALANCE -valintakiekko (valkotasapainon valinta) ( 60) GAIN-valintakiekko (herkkyysvahvistuksen säätö) ( 57) SHUTTER r -painike (valotusajan valinta) ( SHUTTER t -painike (valotusajan valinta) ( 54) 54) Ulkoinen ohjaus Toistotila Virran katkaisu Automaattiohjelma Valotusajan esivalinta Himmenninaukon esivalinta Kuvausohjelmat Käsisäätö Pistevalo-ohjelma Hämäräkuvaus Täysautomaattiohjelma 9 WL-D4000-kauko-ohjain TV SCREEN -painike (näytön valinta televisioruudulla) ( 102) START/STOP-painike (käynnistys/pysäytys) ( 30) Lähetin Zoomauspainikkeet ( AUDIO MONITOR painike (äänen tarkistus) ( 49, 86) SELF TIMER -painike (itselaukaisin) ( 77) MENU-valikkopainike ( Valintapainikkeet ( 24) 24) 36) DATA CODE -painike (tietokoodi) ( 90) ZERO SET MEMORY -painike (nauhan pikapalautus) ( 87) MIX BALANCE -painikkeet (kanavatasapaino) ( 86) INDEX WRITE -painike (hakumerkintä) ( 71) 94, 95) 88, 89) SET-painike (asetus) ( AVÆDV-painike ( -/+-painikkeet ( 98) 88, 89) 24) REC PAUSE -painike (tallennuksen tauko) ( SEARCH SELECT -painike (tallennuskohdan haku) ( REW ` -takaisinkelauspainike ( 81) -/4apainike ( 81) REMOTE SET -painike (kauko-ohjaimen tila-asetus) ( PLAY e -toistopainike ( STOP 3 -pysäytyspainike ( PAUSE a -taukopainike ( 81) 81) 81) END SEARCH -painike (tallennuskohdan lopun haku) ( 35) FF 1 -painike (kuvakelaus eteenpäin) ( 81) +/ae-painike (katselu kuva kerrallaan) ( 81) 92) 2-painike (toisto kaksinkertaisella nopeudella) ( 81) SLOW M -painike (hidastettu toisto) ( 81) Toistonopeuden ja suunnan valintakiekko ( 82) 10 Virtalähteen valmisteleminen Akun lataaminen Irrota tasavirtaliitin verkkolaitteesta ennen latausta. Käyttöoppaasi. CANON XL2

21 Irrota akun liitinten suojus. 1. Kytke virtajohto verkkolaitteeseen. 2. Liitä virtajohto pistorasiaan. 3. Kiinnitä akku verkkolaitteeseen. Paina akkua kevyesti ja työnnä sitä nuolen suuntaan, kunnes se napsahtaa paikalleen. CHARGE-ilmaisin alkaa vilkkua. Kun akku on ladattu, valo palaa tasaisesti. e 4. Kun akku on ladattu, poista akku verkkolaitteesta. 5. Irrota virtajohto pistorasiasta ja verkkolaitteesta. Su q w CHARGE-latausilmaisin Akun kiinnittäminen 1. Aseta POWER-valintakiekko asentoon OFF. 2. Asenna akku kameraan. Paina akkua kevyesti ja työnnä sitä nuolen suuntaan, kunnes se napsahtaa paikalleen. q Valmistelut 3. Poista akku kamerasta käytön jälkeen. Irrota akku painamalla BATT. RELEASE -painiketta. w 11 Videokameran kytkeminen pistorasiaan 1. Aseta POWER-valintakiekko asentoon OFF. 2. Liitä tasavirtaliitin videokameraan. Paina akkua kevyesti ja työnnä sitä nuolen suuntaan, kunnes se napsahtaa paikalleen. q Kytke virtajohto verkkolaitteeseen. Liitä virtajohto pistorasiaan. Liitä tasavirtaliitin verkkolaitteeseen. Irrota tasavirtaliitin käytön jälkeen. Irrota tasavirtaliitin painamalla BATT. RELEASE painiketta. w e t r Irrota tasavirtaliitin verkkolaitteesta, kun lataat akkua. Kytke videokamera pois päältä, ennen kuin liität tai irrotat verkkolaitteen. Jos verkkolaitetta käytetään television läheisyydessä, se saattaa aiheuttaa kuvaan häiriöitä. Siirrä verkkolaite pois television tai antennikaapelin läheisyydestä. Älä liitä verkkolaitteeseen laitteita, joiden käyttöä ei ole erikseen mainittu. Jos verkkolaite tai akku on viallinen, CHARGE-ilmaisin sammuu ja lataus päättyy. CHARGE-ilmaisin ilmoittaa akun lataustilan. 050 %: Vilkkuu kerran sekunnissa 5075 %: Vilkkuu kaksi kertaa sekunnissa Yli 75 %: Vilkkuu kolme kertaa sekunnissa 100 %: Palaa koko ajan 12 Lataus-, tallennus ja toistoajat Alla olevat ajat ovat ohjeellisia. Todelliset ajat vaihtelevat lataus-, tallennus- ja toisto-olosuhteiden mukaan. Akku Latausaika CA-920-verkkolaitteella 20 Pisin tallennusaika L IS -objektiivi BP min 155 min BP min 230 min Yleinen tallennusaika* 16 käsisäätöinen zoom-objektiivi Pisin tallennusaika Yleinen tallennusaika* Käytössä mukana toimitettu värietsin Käytössä lisävarusteena toimitettu FU-1000mustavalkoetsin Käytössä mukana toimitettu värietsin Käytössä lisävarusteena toimitettu FU-1000mustavalkoetsin Käytössä mukana toimitettu värietsin Käytössä lisävarusteena toimitettava FU-1000mustavalkoetsin Käytössä mukana toimitettu värietsin Käytössä lisävarusteena toimitettu FU-1000mustavalkoetsin 120 min 90 min 185 min 135 min Su 65 min 185 min 100 min 280 min 135 min 105 min 205 min 160 min Valmistelut 75 min 235 min 115 min 360 min Toistoaika * Tallennusaikojen arvioissa on otettu huomioon se, että välillä kuvaus pysäytetään ja käynnistetään, kuvaa zoomataan ja virta katkaistaan ja kytketään. Todellinen tallennusaika voi olla lyhyempi. Suosittelemme akun lataamista 1030 C:n lämpötilassa. Kun lämpötila on sallitun lämpötilaalueen (040 C) ulkopuolella, CHARGE-merkkivalo sammuu ja lataus päättyy. Litium-ioniakun voi ladata milloin tahansa. Tällaisen akun varausta ei tarvitse purkaa kokonaan ennen lataamista, toisin kuin tavallisten akkujen. Suosittelemme, että varaat akkuvirtaa kaksi tai kolme kertaa arvioimaasi tarvetta pidemmäksi ajaksi. Säästä akkua kytkemällä videokamera pois päältä sen sijaan, että jättäisit sen tallennuksen taukotilaan. 13 Muistipariston asentaminen Muistipariston (CR2025-litiumnappiparisto) avulla päivämäärä, kellonaika ( 28) ja muut asetukset säilyvät videokameran muistissa, vaikka virtalähde irrotettaisiin. Kytke virtalähde videokameraan, kun vaihdat muistipariston. Muuten asetukset voivat hävitä. 1. Avaa muistiparistotilan kansi. Kierrä kantta vasemmalle esimerkiksi kolikolla. 2. Aseta muistiparisto paikalleen niin, että +-puoli osoittaa ulospäin. q w e 3. Sulje kansi. Aseta kansi paikalleen niin, että siinä oleva merkintä tulee videokameran alemman merkinnän kohdalle, ja kierrä kantta oikealle, kunnes se napsahtaa paikalleen. VAROITUS! Pariston ohjeiden vastainen käyttö voi aiheuttaa palovaaran tai syöpymisvahinkoja. Älä lataa, pura, polta tai kuumenna paristoa yli 100 C:seen. Sopivia vaihtoparistoja ovat Panasonicin, Hitachi Maxellin, Sonyn ja Sanyon CR2025-paristot sekä Duracell2025-paristot. Muunlaiset paristot voivat aiheuttaa tulipalo- tai räjähdysvaaran. Palauta käytetty paristo kierrätyspisteeseen. Älä irrota paristoja pihdeillä tai muilla metallisilla työkaluilla, sillä ne saattavat aiheuttaa oikosulun. Pyyhi paristo kuivalla kankaalla, jotta kosketus olisi mahdollisimman hyvä. Säilytä paristot lasten ulottumattomissa. Jos paristo niellään, on hakeuduttava välittömästi lääkärin hoitoon. Pariston kuori voi hajota, jolloin pariston nesteet voivat vaurioittaa vatsalaukkua tai suolistoa. Älä pura tai lämmitä paristoa tai upota sitä veteen, sillä tällöin on olemassa räjähdysvaara. Muistipariston käyttöikä on noin yksi vuosi. Punaisena vilkkuva "j" ilmaisee, että paristo on vaihdettava. 14 Kameran valmisteleminen Värietsimen kiinnittäminen ja irrottaminen Värietsimen kiinnittäminen 1. Työnnä etsin luistiin ja kiristä lukitusruuvi. q Su 2. Liitä etsimen johto videokameran rungon ylempään liitäntään. 3. Kiinnitä etsimen johto pidikkeeseen. e w Valmistelut Värietsimen irrottaminen 1. Irrota etsimen johto. 2. Löysää lukitusruuvi ja vedä etsin pois luistista. 15 Silmäsuppilon irrottaminen ja kiinnittäminen Voit muuttaa silmäsuppilon asentoa siten, että se soveltuu joko oikealle tai vasemmalle silmälle. Irrota ja kiinnitä silmäsuppilo uudelleen, jos käytät sitä vasemmalla silmällä. Silmäsuppilon irrottaminen Irrota silmäsuppilo kuvan mukaisesti. Silmäsuppilon kiinnittäminen Kohdista dioptrian säätörenkaan reikä paikalleen ja vedä silmäsuppilo oikeaan asentoon. Käyttöoppaasi. CANON XL2

22 Käyttö oikealla silmälllä Käyttö vasemmalla silmällä Etsimen säätäminen Etsimen asentoa voidaan säätää (oikealle/vasemmalle, eteen/taakse). Säätäminen oikealle/vasemmalle Löysää lukitusruuvia, siirrä etsintä oikealle tai vasemmalle ja kiristä lopuksi ruuvi. Säätäminen eteen/taakse Löysää lukitusruuvia, siirrä etsintä eteen tai taakse ja kiristä lopuksi vipu. 16 Etsimen käyttäminen nestekidenäyttönä Voit käyttää etsintä nestekidenäyttönä avaamalla silmäsuppilon sovittimen. Paina lukituksen vapautuspainiketta ja avaa silmäsuppilon sovitin. Varmista, että suljet silmäsuppilon sovittimen, kun et käytä etsintä nestekidenäyttönä. Näyttö on hieman kirkkaampi, kun avaat silmäsuppilon sovittimen. Su Dioptrian säätäminen Kytke kamera päälle ja säädä dioptrian säätörengasta. Valmistelut Vältä suoran auringonvalon osumista etsimeen. Etsimen nestekidenäyttö saattaa vaurioitua, sillä objektiivi keskittää valonsäteet. Kiinnitä tähän erityistä huomiota, kun asetat kameran jalustalle tai kuljetat kameraa. 17 Etsimen säätäminen Voit säätää etsimen kirkkautta, kontrastia, väriä ja terävyyttä. Nämä säädöt eivät vaikuta tallennettavaan kuvaan. DISPLAY SETUP/ EVF SETUP BRIGHTNESS ( 24) CONTRAST COLOR SHARPNESS 1. Avaa valikko painamalla MENU-painiketta. 2. Valitse SET-valintakiekkoa kiertämällä [DISPLAY SET UP / NÄYTÖN ASETUKSET / paina valintakiekkoa. 3. Valitse SET-valintakiekkoa kiertämällä [EVF SETUP / NÄYTÖN VALINTA] ja paina valintakiekkoa. 4. Valitse SET-valintakiekkoa kiertämällä [BRIGHTNESS/KIRKKAUS], [CONTRAST/KONTRASTI], [COLOR/VÄRI] tai [SHARPNESS/TERÄVYYS] ja paina valintakiekkoa. 5. Säädä asetusta kiertämällä SET-valintakiekkoa ylös tai alas ja paina lopuksi valintakiekkoa. 6. Sulje valikko painamalla MENU-painiketta. ] ja Mikrofonin kiinnittäminen 1. Irrota etsinyksikössä sijaitseva mikrofonin kiinnitysruuvi, avaa mikrofonin pidike ja työnnä mikrofoni pidikkeeseen. 2. Kohdista mikrofonin merkki pidikkeen merkkiin ja kiristä sitten kiinnitysruuvi. 3. Liitä mikrofonin johto videokameran FRONT MIC -liitäntöihin. w q e Jos käytät jotakin toista kuin kameran mukana toimitettua mikrofonia, kiinnitä se monitoimiseen varusteluluistiin. 18 Käsikahvan hihnan säätäminen Pidä videokameraa oikeassa kädessä ja säädä hihnaa vasemmalla kädellä. Säädä hihna niin, että etu- ja keskisormesi ylettyvät zoomausvipuun. Lisäksi peukalosi pitäisi ylettyä käynnistys-/pysäytyspainikkeeseen. Su Olkahihnan kiinnittäminen Pujota päät hihnan kiinnikkeen läpi ja säädä hihna sopivan pituiseksi. Älä pudota kameraa, kun säädät olkahihnaa. Valmistelut Sovittimen pidikkeen kiinnittäminen Kiinnitä sovittimen pidike, jotta voit käyttää lisävarusteena toimitettavaa CH-910-kaksoisakkulaturia tai yleisesti saatavissa olevaa langatonta mikrofonivastaanotinta. 1. Kiinnitä sovittimen pidike ja varmista kiinnitys kiristämällä ruuvit. 2. Säädä tukitankojen sijaintia. Kun käytät lisävarusteena toimitettavaa CH-910laturia, kiinnitä se tukitankoihin ja varmista kiinnitys lukitusvivulla. Voit irrottaa CH-910laturin painamalla lukitysvipua nuolen suuntaan ja vetämällä laturin irti tukitangoista. Tukitangot Lukitusvipu 19 Objektiivin valmisteleminen Katso lisätietoja myös objektiivin käyttöoppaasta. Objektiivin kiinnittäminen 1. Aseta POWER-valintakiekko asentoon OFF. 2. Irrota kameran ja objektiivin suojukset. 3. Kohdista objektiivin punainen merkki kameran punaiseen merkkiin ja käännä objektiivia myötäpäivään, kunnes se napsahtaa paikalleen. w q e Objektiivin irrottaminen 1. Aseta POWER-valintakiekko asentoon OFF. 2. Työnnä LENS RELEASE -kytkintä, käännä objektiivia vastapäivään, kunnes se pysähtyy, ja poista sitten objektiivi paikaltaan. 3. Kiinnitä kameran ja objektiivin suojukset takaisin. q w e Varo pudottamasta objektiivia tai kameraa, kun kiinnität tai irrotat objektiivia. Vältä suoraa auringonvaloa tai voimakkaita valolähteitä, kun kiinnität tai irrotat objektiivia. XL-kiinnitys ei ole yhteensopiva VLkiinnityksen kanssa. Älä koske linssiin, objektiivin kiinnitykseen tai kiinnityksen sisäpintaan äläkä altista niitä pölylle tai lialle. Puhdista tarvittaessa kuivalla, pehmeällä kankaalla (kytke kamera pois päältä puhdistuksen ajaksi). 20 Vastavalosuojan kiinnittäminen Kiinnitä vastavalosuoja varjostaaksesi objektiivia hajavalolta sekä suojataksesi linssiä. 1. Aseta vastavalosuoja objektiiviin ja kierrä sitä myötäpäivään, kunnes Canonin logo on ylöspäin. Varo vääntämästä vastavalosuojaa. Varmista, että vastavalosuoja on kohdistunut oikein kierteeseen. q 2. Kiristä lukitusruuvi. Su w Valmistelut 21 Kauko-ohjaimen käyttäminen Kun painat painiketta, suuntaa kaukoohjain videokameran kauko-ohjaimen tunnistimeen. Videokamerassa on kolme kauko-ohjaimen tunnistinta, kaksi edessä ja yksi takana. Paristojen asentaminen Kauko-ohjaimessa käytetään kahta AAA-paristoa (R03). 1. Avaa paristotilan kansi. 2. Aseta paristot sisään napaisuusmerkintöjen + ja mukaisesti. 3. Sulje paristotilan kansi. Sekä videokamerassa että kauko-ohjaimessa on kummassakin kaksi kauko-ohjaustilaa ( 92). Jos kauko-ohjain ei toimi, tarkista, että videokamera ja kauko-ohjain on asetettu samaan tilaan. Jos videokameraa ei voi ohjata kauko-ohjaimella tai jos ohjaus onnistuu vain lyhyen matkan päästä, vaihda kauko-ohjaimen paristot. Muista vaihtaa molemmat paristot samalla kertaa. Kauko-ohjain ei ehkä toimi kunnolla, jos siihen kohdistuu voimakasta valoa tai suoraa auringonvaloa. Käyttöoppaasi. CANON XL2

23 22 Kasetin asettaminen/poistaminen Käytä vain D-logolla merkittyjä videokasetteja. 1. Avaa kasettitilan kansi EJECT-kytkimellä. Kasettitila avautuu automaattisesti. q Su 2. Aseta tai poista kasetti. Aseta kasetti siten, että ikkuna on ulospäin. Poista kasetti vetämällä se suoraan ulos. 3. Paina kasettitilan kohtaa P, kunnes kuulet napsahduksen. e w Valmistelut 4. Odota, että kasettitila sulkeutuu automaattisesti, ja sulje sitten kasettitilan kansi. r Älä koske kasettitilan kanteen sen avautuessa tai sulkeutuessa automaattisesti äläkä yritä sulkea kantta, ennen kuin kasetti on asettunut kunnolla paikalleen. Varo, etteivät sormet jää kasettitilan kannen väliin. Jos videokamera on liitetty virtalähteeseen, kasetti voidaan asettaa/poistaa, vaikka POWERvalintakiekko olisi asennossa OFF. 23 Valikot ja asetukset Monet videokameran edistyksellisistä toiminnoista valitaan näyttöön tulevista valikoista. SET-valintakiekko MENU-painike Valikoiden ja asetusten valitseminen Avaa valikko painamalla MENU-painiketta. Valitse alivalikko SET-valintakiekkoa kiertämällä ja paina valintakiekkoa. Valitse valikkokohta SET-valintakiekkoa kiertämällä ja paina valintakiekkoa. Valitse asetusvaihtoehto SET-valintakiekkoa kiertämällä ja paina valintakiekkoa. Sulje valikko painamalla MENU-painiketta. MENU-painikkeen painaminen sulkee valikon. Kohdat, joita ei voi valita, on merkitty purppuranpunaisella värillä. Valikkoa voi käyttää myös kauko-ohjaimella. Voit avata tai sulkea valikon painamalla kaukoohjaimen MENU-painiketta. Käytä nuolinäppäimiä SET-valintakiekon sijaan ja paina SET-painiketta valintakiekon painamisen sijaan. 24 Valikko ja oletusasetukset Oletusasetukset näytetään lihavoituina. CAMERA MENU -valikko Alivalikko TIME CODE CAMERA SETUP Valikkokohta COUNT-UP START VALUE ZEBRA ZEBRA LEVEL SKIN D.SET Asetusvaihtoehdot REC-RUN, REC-RUN PS., FREE-RUN SET, RESET ON, OFF 80, 85, 90, 95, 100 HUE CHROMA AREA Y LEVEL SKIN DETAIL OFF, HIGH LOW, MIDDLE, HIGH LOW, MIDDLE, HIGH Su, MIDDLE, LOW CUSTOM PRESET ZOOM HANDLE F SPEED PSET* CLEAR SCAN SELF TIMER INTERVAL T. INTERVAL INT. REC TIME PRESET SETUP READ PRESET VCR SETUP REC MODE POWER SAVE USR BIT DATA ON, OFF ON, OFF 30sec, 1min, 5min, 10min 0. 5sec, 1sec, 1.5sec, 2sec SEL PRESET 1 PRESET_A, 2 PRESET_B, 3 PRESET_C /CLEAR CANCEL, PROTECT, CLEAR GAMMA NORMAL, CINE KNEE HIGH, MIDDLE, LOW BLACK STRETCH, MIDDLE, PRESS COLOR MATRIX NORMAL, CINE COLOR GAIN COLOR PHASE R GAIN G GAIN B GAIN V DETAIL NORMAL, LOW SHARPNESS CORING SETUP LEVEL MASTER PED. NR OFF, HIGH, MIDDLE, LOW SEL PRESET 1 PRESET_A, 2 PRESET_B, 3 PRESET_C SEL POSITION SP, LP SHUT OFF, VCR STOP SET, CLEAR 66 Valmistelut * Voidaan valita vain, kun käytössä on objektiivi, jossa on tarkennuksen asetustoiminto. 25 Alivalikko AUDIO SETUP DISPLAY SETUP/ Valikkokohta AUDIO MODE 1kHz TONE AUD.M.SET R-XLR GAINUP EVF SETUP SYSTEM CENTER MARK TV SCREEN AUDIO LEVEL GUIDE INFO LANGUAGE DATE FORMAT USR BIT DISP CUSTOM KEY 1 CUSTOM KEY 2 WL.REMOTE TALLY LAMP T.ZONE/DST D/TIME SET CHAR.REC DV CONTROL Asetusvaihtoehdot 16bit, 12bit CH 1/2, 12bit CH 1/2, 3/4 OFF, -12dB, -20dB NORMAL, LINE OUT OFF, 12dB BRIGHTNESS CONTRAST COLOR SHARPNESS ON, OFF ON, OFF ON, OFF OFF, CUSTOM KEYS, D/T DISPLAY ENGLISH,, ON, OFF TIME CODE, INDEX WRITE, ZEBRA, VCR STOP, TV SCREEN, ZOOM HANDLE, AUDIO LEVEL, (NONE) TIME CODE, INDEX WRITE, ZEBRA, VCR STOP, TV SCREEN, ZOOM HANDLE, AUDIO LEVEL, (NONE) A1, A2, OFF B ON, OFF , ON, OFF ON, OFF VCR MENU Alivalikko TIME CODE COUNT-UP START VALUE VCR SETUP REC MODE AVaDV USR BIT DATA AUDIO SETUP SEL AUDIO CH MIX SELECT AUDIO MODE R-XLR GAINUP DISPLAY SETUP/ EVF SETUP Valikkokohta Asetusvaihtoehdot REC-RUN, REC-RUN PS., FREE-RUN SET, RESET SP, LP ON, OFF SET, CLEAR CH 1/3 /CH 2/4, CH 1/3 /CH 1/3, CH 2/4 /CH 2/4 VARIABLE, FIXED 16bit, 12bit CH 1/2, 12bit CH 1/2, 3/4 OFF, 12dB BRIGHTNESS CONTRAST COLOR SHARPNESS ON, OFF ON, OFF ON, OFF <PLAYBK> ON, OFF DATE/TIME, CAMERA DATA, CAM. & D/T DATE, TIME, DATE & TIME ON, OFF ENGLISH,, Su SYSTEM TV SCREEN AUDIO LEVEL DISPLAYS 6SEC.DATE DATA CODE D/TIME SEL. CUSTOM KEYS LANGUAGE DATE FORMAT USR BIT DISP CUSTOM KEY 1 CUSTOM KEY 2 WL.REMOTE TALLY LAMP T.ZONE/DST D/TIME SET ON, OFF 45 TIME CODE, TV SCREEN, DATA CODE, AUDIO LEVEL, (NONE) 71 TIME CODE, TV SCREEN, DATA CODE, AUDIO LEVEL, (NONE) A1, A2, OFF B 92 ON, OFF Valmistelut 27 Aikavyöhykkeen, päiväyksen ja ajan asettaminen Aseta aikavyöhyke, päiväys ja aika, kun käynnistät kameran ensimmäistä kertaa tai vaihdat muistipariston. Aikavyöhykkeen/kesäajan asettaminen SYSTEM T.ZONE/DST PARIS ( 24) 1. Avaa valikko painamalla MENU-painiketta. 2. Valitse SET-valintakiekkoa kiertämällä [SYSTEM/JÄRJESTELMÄ] ja paina valintakiekkoa. 3. Valitse SET-valintakiekkoa kiertämällä [T.ZONE/DST / A.VYÖHYKE/KSK] ja paina valintakiekkoa. Aikavyöhykeasetus tulee näkyviin (ks. seuraavan sivun taulukko). Oletusasetuksena on Pariisi. 4. Valitse SET-valintakiekkoa kiertämällä oma aikavyöhykkeesi ja paina valintakiekkoa. Aseta kesäaika valitsemalla aikavyöhyke, jonka vieressä on merkki U. Päiväyksen ja ajan asettaminen SYSTEM ( 24) D/TIME SET 1.JAN :00 PM 5. Valitse SET-valintakiekkoa kiertämällä [D/TIME SET / P/AIKA- ASETUS] ja paina valintakiekkoa. Vuosiluku alkaa vilkkua. 6. Valitse SET-valintakiekkoa kiertämällä vuosi ja paina valintakiekkoa. Näytön seuraava osa alkaa vilkkua. Aseta kuukausi, päivä, tunnit ja minuutit samalla tavalla. 7. Sulje valikko painamalla MENU-painiketta, jolloin kello käynnistyy Su Nro Aikavyöhyke LONTOO PARIISI KAIRO MOSKOVA DUBAI KARACHI DACCA BANGKOK H. KONG (Hongkong) TOKIO SYDNEY SOLOMON Nro Aikavyöhyke WELLGTN (Wellington) SAMOA HONOLU. (Honolulu) ANCHOR. (Anchorage) L. A. (Los Angeles) DENVER CHICAGO N.Y. (New York) CARACAS RIO (Rio de Janeiro) FERNAN. (Fernando de Noronha) AZORIT Valmistelut Kun olet kerran asettanut aikavyöhykkeen, päiväyksen ja ajan, sinun ei tarvitse asettaa aikaa uudelleen aikavyöhykkeeltä toiselle matkustaessasi. Käyttöoppaasi. CANON XL2

24 Valitse aikavyöhyke kohdemaan mukaan, niin videokamera säätää kellon automaattisesti. Päiväyksen ja ajan näyttäminen tallentamisen aikana Voit asettaa päiväyksen ja ajan näkymään näytön vasemmassa alakulmassa. DISPLAY SETUP/ GUIDE INFO OFF ( 24) Avaa valikko ja valitse [DISPLAY SETUP / NÄYTÖN ASETUKSET / ]. Valitse [GUIDE INFO / OPASTUSNÄYTTÖ], valitse [D/T DISPLAY / P/A-NÄYTTÖ] ja sulje sitten valikko. 29 Tallentaminen Ennen tallentamisen aloittamista Tee testitallennus ennen tallentamisen aloittamista varmistaaksesi, että videokamera toimii oikein. Puhdista kuvapäät tarvittaessa ( 108). Tallentaminen 1. Irrota objektiivin suojus. 2. Paina painiketta ja aseta POWERvalintakiekko haluamasi kuvausohjelman kohdalle. w q 3. Aloita tallentaminen painamalla käynnistys-/pysäytyspainiketta. Tallennuksen merkkivalo alkaa vilkkua, ja etsimen REC/TALLENNUS-merkkivalo syttyy. Kun haluat keskeyttää tallentamisen, paina käynnistys-/pysäytyspainiketta uudelleen. e Tallennuksen jälkeen Aseta POWER-valintakiekko asentoon OFF. Aseta objektiivin suojus takaisin paikalleen. Poista kasetti kamerasta. Irrota virtalähde. Odota, kunnes nauhalaskuri pysähtyy, ennen kuin aloitat tallentamisen. Jos et poista kasettia, voit tallentaa seuraavan otoksen ilman kohinaa tai tyhjiä osioita eri kuvauskertojen välillä, vaikka kytkisitkin välillä kameran pois päältä. 30 Kuvaaminen matalalta Myös kantokahvaan on sijoitettu tallennus- ja zoomaussäätimet. Näin kamera soveltuu erinomaisesti myös kuvaamiseen matalalta. Siirrä LOCKlukitusvipu oikealle, jotta estät kameran käytön vahingossa. START/STOPpainike LOCKlukitusvipu Zoomaussää din Su Virransäästötoiminnot STANDBY-painike Virransäästötila aktivoituu, kun painat STANDBYpainiketta yli sekunnin ajan kameran ollessa tallennuksen taukotilassa tai VCR STOP / TALLENNUSYKSIKÖN POISKYTKENTÄ -tilassa (näyttöön tulee ilmoitus ENTERING POWER STANDBY / SIIRTYY VIRRANSÄÄSTÖTILAAN). Tällöin kamera ja tallennusyksikkö siirtyvät virransäästötilaan, mutta kameran asetukset säilyvät. Kamera säilyttää valotuksen lukitustoiminnon, väripalkit ja häivytystehosteen. Voit palauttaa kameran toimintaan painamalla uudelleen STANDBY-painiketta. Virransäästötila Kamera aktivoi virransäästötilan, jos jätät kameran yli viideksi minuutiksi tallennuksen taukotilaan. Näin pyritään suojaamaan nauhaa ja kuvapäitä. Voit joko katkaista virran koko kamerasta (SHUT OFF) tai kytkeä vain tallennusyksikön pois päältä (VCR STOP), jolloin kameratoiminnot ovat käytettävissä. Kun tallennusyksikkö on kytketty pois päältä (VCR STOP), voit silti säätää kameran asetuksia, kuten himmennintä ja sulkimen valotusaikaa. VCR STOP / TALLENNUSYKSIKÖN POISKYTKENTÄ -toiminto voidaan asettaa myös ohjelmoitavalle painikkeelle ( 70). Tallentaminen VCR SETUP POWER SAVE SHUT OFF ( 24) Avaa valikko ja valitse [VCR SETUP / TOISTON ASETUKSET]. Valitse [POWER SAVE / VIRRANSÄÄSTÖ], valitse asetusvaihtoehto ja sulje valikko. Kun asetuksena on [SHUT OFF / KAMERAN POISKYTKENTÄ]: Kytke kamera päälle painamalla STANDBY-painiketta tai aseta POWER-valintakiekko asentoon OFF ja sitten takaisin kuvausohjelman asentoon. Kun asetuksena on [VCR STOP /TALLENNUSYKSIKÖN POISKYTKENTÄ]: Aloita tallennus painamalla käynnistys-/pysäytyspainiketta. Voit siirtyä tallennuksen taukotilaan käyttämällä ohjelmoitua painiketta ( 70). 31 Näytöt tallennuksen aikana t Tallennuksen muistutin Kun aloitat tallentamisen, videonauhuri laskee 110 sekuntia. Tämä auttaa ehkäisemään liian lyhyitä otoksia. y Keskitysmerkintä Voit rajata kohteet tarkasti käyttämällä keskitysmerkintää ( 33). q Aikakoodi Ilmoittaa tallennusajan tunteina, minuutteina, sekunteina ja kuvina ( 44). w Jäljellä oleva nauha Ilmaisee jäljellä olevan nauhan määrän minuutteina. b END vilkkuu, kun nauha loppuu. Jos aikaa on jäljellä alle 15 sekuntia, nauhassa jäljellä olevaa aikaa ei välttämättä näy. Ilmaisimen asianmukainen toiminta riippuu käytettävästä nauhatyypistä. u SHUTTER-merkkivalo Merkkivalo syttyy, kun valotusaikaa muutetaan seuraavista asetuksista: 50i 1/50-sekuntia 25p 1/25-sekuntia e Akun varaustila Akkusymboli ilmaisee akun varaustilan. i REC-merkkivalo Merkkivalo syttyy tallennuksen ajaksi. REC-merkkivalo alkaa vilkkua, kun nauhaa on jäljellä alle viisi minuuttia (merkkivalo ei vilku, jos näytössä ei näytetä jäljellä olevan nauhan tietoja). Kun akku on tyhjä, "k" alkaa vilkkua punaisena. Jos liität tyhjän akun, virta voi kytkeytyä pois päältä ilman, että "k" tulee näkyviin. Akun todellisen varaustilan näytön tarkkuus riippuu olosuhteista, joissa videokameraa ja akkua käytetään. o GAIN-merkkivalo Merkkivalo syttyy, kun herkkyysvahvistuksen automaattinen säätö (AGC) asetetaan arvoon 3 db, +3 db tai näitä suurempaan arvoon. r Kun j vilkkuu "j" vilkkuu punaisena, kun litiumnappiparistoa ei ole asennettu tai kun nappiparisto on vaihdettava. 32 Voit valita näytössä näkymään kaikki tiedot, osittaiset tiedot tai ei tietoja lainkaan. Asetus muuttuu joka kerta, kun painat EVF DISPLAY -painiketta. Normaali näyttö Äänitystason ilmaisin, keskitysmerkintä, kuvausohjelma, valotuksen lukitus, ND-suodatin, valinnaiset asetukset, valotusaika, himmenninaukko, valotustason säätö, gain, white balance, skin detail, varoitus, päivämäärä/aika* Päivämäärä/aika* Ei näyttöä / * Kun [GUIDE INFO / OPASTUSNÄYTTÖ] on asetettu vaihtoehtoon [D/T DISPLAY / P/A-NÄYTTÖ]. / / / Su Keskitysmerkinnän näyttäminen Käytä keskitysmerkintää kohteiden tarkkaan rajaamiseen. DISPLAY SETUP/ CENTER MARK OFF Tallentaminen ( 24) Avaa valikko ja valitse [DISPLAY SETUP / NÄYTÖN ASETUKSET / ]. Valitse [CENTER MARK / KESKITYSMERKINTÄ], aseta vaihtoehto [ON] ja sulje valikko. Käyttöoppaasi. CANON XL2

25 33 Tarkastelu ja hakeminen tallennettaessa REC SEARCH + -hakupainike REC SEARCH -hakupainike / v (otoksen lopun tarkistus) -painike Otoksen lopun tarkistus Tämä toiminto mahdollistaa tallennuksen muutamien viimeisten sekuntien tarkastelun ja tarkistamisen tallennuksen taukotilassa. Paina c (otoksen lopun tarkistus) -painiketta ja vapauta se. Kamera kelaa nauhaa taaksepäin, näyttää edellisen otoksen viimeiset sekunnit ja palaa sen jälkeen tallennuksen taukotilaan. Tallennuskohdan haku Tämä toiminto mahdollistaa tallennuksen taukotilassa nauhan toistamisen (eteen- tai taaksepäin) niin, että voit etsiä haluamasi tallennuksen aloituskohdan. Paina ja pidä REC SEARCH + (eteenpäin)- tai REC SEARCH (taaksepäin) -painike painettuna. Vapauta painike siinä kohdassa, jossa haluat aloittaa tallentamisen. Kamera palaa tallennuksen taukotilaan. 34 Tallennuskohdan lopun hakeminen Tällä toiminnolla voit hakea viimeksi tallennetun otoksen lopun. Su END SEARCH -painike Paina END SEARCH -painiketta. Näyttöön tulee END SEARCH. Kamera kelaa nauhaa eteen- tai taaksepäin, toistaa tallennuksen muutamat viimeiset sekunnit ja pysäyttää sitten nauhan. Haun voi peruuttaa painamalla painiketta uudelleen. Tallennuskohdan lopun hakua ei voi käyttää sen jälkeen, kun kasetti on poistettu videokamerasta. Tallennuskohdan lopun haku ei välttämättä toimi asianmukaisesti, jos nauhassa on tyhjiä kohtia. Tallentaminen 35 Zoomaaminen Voit käyttää zoomaustoimintoa joko käsi- tai kantokahvasta. Voit käyttää myös zoom-objektiivin zoomausrengasta tai kauko-ohjaimen zoomauspainikkeita. Zoomaussäädin Zoomauspainik keet Zoomausrengas ZOOM SPEED -kytkin Zoomaa kauemmas siirtämällä zoomaussäädintä kohti W:tä (laajakulma). Zoomaa lähemmäs siirtämällä säädintä kohti T:tä (kaukokuva). Muuttuvat zoomausnopeudet Käsikahvan zoomaussäädin: Kun ZOOM SPEED -kytkimellä on valittu CONSTANT (vakio), zoomausnopeus pysyy tasaisena. Voit kuitenkin muuttaa zoomausnopeutta yläpuolella sijaitsevalla valintakiekolla (tasoa ilmaiseva numero näkyy zoomausilmaisimen vieressä). Kun ZOOM SPEED -kytkimellä on valittu VARIABLE (muuttuva), zoomausnopeus määräytyy sen mukaan, miten kovaa zoomaussäädintä painetaan. Zoomausnopeus 20x L IS -objektiivilla (laajakulmasta telekuvaukseen): CONSTANT: Taso 1: noin 60 sekuntia Taso 16: noin 3,5 sekuntia VARIABLE: Jopa 10 sekuntia Zoomausnopeus vaihtelee objektiivin mukaan. Kantokahvan zoomaussäädin: Voit valita zoomausnopeudeksi hitaan, normaalin ja nopean. CAMERA SETUP ZOOM HANDLE MIDDLE ( 24) Avaa valikko ja valitse [CAMERA SETUP / KAMERAN ASETUKSET]. Valitse [ZOOM HANDLE / KANTOKAHVAN ZOOM], valitse haluamasi zoomausnopeus ja sulje valikko. 36 Zoomausrengas: Zoomausnopeus määräytyy sen mukaan, kuinka nopeasti zoomausrengasta kierretään. Kauko-ohjaimen zoomauspainikkeet: Zoomausnopeus on vakio, eikä sitä voi säätää. Zoomin esiasetus (zoomin asetustoiminnolla varustetut objektiivit) Tämän toiminnon avulla haluttu zoomausasetus voidaan tallentaa muistiin, josta se voidaan ottaa käyttöön nopeasti. Su POSITION PRESET -kytkin POSITION PRESET ON/SET -kytkin Tallentaminen Zoomin esiasetus 1. Aseta POSITION PRESET -kytkin asentoon ZOOM. 2. Aseta POSITION PRESET ON/SET -kytkin asentoon SET. Esiasetettu zoomin asetus tulee näkyviin keltaisella zoomausilmaisimeen. Esiasetetun zoomin asetuksen valitseminen Aseta POSITION PRESET ON/SET -kytkin asentoon ON. Kamera asettuu aikaisemmin valittuun zoomaustoimintoon. Zoomausasetus peruuntuu, kun kiinnität kameraan lisävarusteena toimitettavan lisäkkeen XL 1.6 tai asennat kameraan erilaisella suurennussuhteella varustetun objektiivin. Kamera käyttää zoomausnopeuden CONSTANT-asetusta, kun se palaa esiasetettuun zoomin asetukseen. 37 Tarkentaminen e AF -kytkin Tarkennusrengas Tarkennustavan valintakytkin Automaattitarkennus (automaattitarkennuksella varustetut objektiivit) Automaattitarkennus on käytössä, kun objektiivin tarkennustavan valintakytkin on asennossa AF. Kamerassa käytetään TTL-automaattitarkennusjärjestelmää, jonka tarkennusalue on 2 cm:stä (laajakulmatoiminnossa objektiivin etureunasta mitattuna) äärettömään. Kamera tarkentaa näytön keskellä olevaan kohteeseen. Automaattitarkennuksen ohittaminen Kierrä tarkennusrengasta automaattitarkennuksen aikana, jolloit voit tehdä tarkennuksen käsin. Automaattitarkennus palautuu toimintaan heti, kun vapautat tarkennusrenkaan. Kun tallennat kuvaa kirkkaassa valossa, kamera valitsee pienen himmenninaukon, jolloin kuva saattaa näyttää sumealta. Tämä saattaa olla selkeämmin havaittavissa käytettäessä laajakulmatoimintoa. Kun käytät objektiivia, jossa on sisäänrakennettu ND-suodatin, kytke se päälle tai pois näytön ohjeiden mukaan ( 41). Kun tallennat kuvaa pimeässä, terävyysalue pienenee, jolloin kuva saattaa näyttää sumealta. Kun on valittu 25p-tila, automaattitarkennus kestää pidempään kuin 50i-tilassa. Automaattitarkennus ei ehkä toimi hyvin seuraavia kohteita kuvattaessa. Tarkenna silloin käsin. Heijastavat pinnat Kohteet, joissa ei ole suuria kontrastieroja tai pystyviivoja Nopeasti liikkuvat kohteet Likaisten tai kosteiden ikkunoiden läpi kuvattavat kohteet Yökuvaus 38 Käsintarkennus e AF -kytkin / POSITION PRESET ON/SET -kytkin Su Tarkennustavan valintakytkin 1. Automaattitarkennuksella varustetut objektiivit: aseta objektiivin tarkennustavan valintakytkin asentoon M. 2. Zoomaa objektiivi teleasentoon. 3. Kierrä tarkennusrengasta säätääksesi tarkennusta. 4. Rajaa kohde uudelleen zoomilla. Jos tarkennat käsin, jätä kameran virta päälle, sillä muussa tapauksessa kohteen tarkennus saattaa kadota. Tarkennuksen vähäinen siirtyminen johtuu kameran sisälämpötilan ja objektiivin lämpötilan noususta. Tarkista tarkennus ennen kuvausta. Tallentaminen Hetkellinen automaattitarkennus Paina objektiivin e AF -kytkin asentoon AF ja pidä se alas painettuna. Automaattitarkennus on toiminnassa niin kauan kuin pidät e AF -kytkintä painettuna. Kun käytät e AF -kytkintä, varmista, että POSITION PRESET -kytkin on asennossa OFF. Käyttöoppaasi. CANON XL2

26 39 Tarkennuksen esiasetus (tarkennuksen esiasetustoiminnolla varustetut objektiivit) Toiminto mahdollistaa tarkennuksen asettamisen muistiin ja palaamisen asetettuun tarkennusasetukseen. Voit valita myös nopeuden, jolla kamera palaa asetettuun tarkennustoimintoon. Tarkennuksen esiasettaminen 1. Aseta tarkennuksen valintakytkin asentoon M. Näyttöön tulee MF. 2. Aseta POSITION PRESET -kytkin asentoon FOCUS. 3. Säädä tarkennusta tarkennusrenkaalla. 4. Aseta POSITION PRESET ON/SET -kytkin asentoon SET. Näyttöön tulee MF, ja tarkennuksen asetettu nopeus näkyy keltaisena. Tarkennuksen nopeuden säätäminen CAMERA SETUP F SPEED PSET HIGH ( 24) Avaa valikko ja valitse [CAMERA SETUP / KAMERAN ASETUKSET]. Valitse [F SPEED PSET / TARKENNUSNOPEUDEN ASETUS], valitse asetusvaihtoehto ja sulje valikko. Valittu nopeus näkyy näytössä kohdan MF vieressä. Palaaminen asetettuun tarkennusasetukseen Aseta POSITION PRESET ON/SET -kytkin asentoon ON. Kamera palaa asetettuun tarkennusasetukseen. Tarkennusasetus nollautuu ja kytkeytyy asentoon OFF, kun kytket kameran pois päältä tai irrotat objektiivin. 40 ND-suodattimen käyttäminen (objektiivit, joissa on sisäänrakennettu ND-suodatin) Kun tallennat kuvaa kirkkaassa valossa, kamera valitsee pienen himmenninaukon, jolloin kuva saattaa näyttää sumealta. Kun käytät objektiivia, jossa on sisäänrakennettu ND-suodatin, kytke se päälle tai pois näytön ohjeiden mukaan. ND-suodattimen vapautuspainike Su ND-suodattimen valintarengas Käytössä 20 L IS -objektiivi: paina ND-suodattimen vapautuspainiketta ja kierrä NDsuodattimen valintarengasta. Kun kameran kuvausohjelmaksi on valittu täysautomaattiohjelma tai automaattiohjelma, näytössä näkyvät seuraavat tiedot: Näyttö Ei näyttöä Näytössä ND "ND ND " " vilkkuu " vilkkuu Selitys ND-suodatinta ei ole aktivoitu. ND-suodatin on aktivoitu. Käytettävä ND-suodatinta Sisäänrakennetulla ND-suodattimella varustetut objektiivit: edellyttää ulkoisen ND-suodattimen käyttöä Objektiivit, joiden NDsuodattimen vahvuus on valittavissa: edellyttää suurempaa vahvuutta tai ulkoista ND-suodatinta Sisäänrakennettua ND-suodatinta ei tarvita Toimenpide Tallentaminen Kytke ND-suodatin päälle Valitse sisäänrakennettu ND-suodatin, jonka vahvuus on suurempi tai kiinnitä objektiiviin ulkoinen ND-suodatin* ND " " vilkkuu Kytke ND-suodatin pois päältä * Jos käytössäsi ei ole ulkoista ND-suodatinta, lyhennä valotusaikaa käyttämällä Tv-kuvausohjelmaa tai pienennä himmenninaukkoa käyttämällä Av-kuvausohjelmaa. ND-suodattimen kytkeminen päälle/pois muuttaa myös himmenninaukon asetusta. Säädä himmenninaukkoa Av-tilassa tarpeen mukaan. Kuvattavan kohtauksen mukaan myös värit saattavat muuttua, kun ND-suodatin kytketään päälle/pois. Tällöin saattaa olla hyödyllistä asettaa mukautettu valkotasapaino uudelleen. 41 Kuvanopeuden valitseminen Valitse kuvanopeudeksi toinen vakioasetuksista 50i ja 25p. 50i-tila Tallentaa 50 kuvaa/s lomitustilassa, joka on sama kuin televisiosignaaleissa. 25p-tila Tallentaa 25 kuvaa/s progressiivitilassa ja lähettää signaaleja, jotka on muunnettu lomitetuiksi kuviksi 50 kuvaa/s. 25p (kamera) 50i (nauha) A B C D E F G H I J aabbccddee f f gghh i i j j FRAME RATE -kytkin Aseta FRAME RATE -kytkin haluamaasi asentoon. Näyttöön tulee valittu kuvanopeus. Kuvanopeus ei muutu, kun käytät FRAME RATE -kytkintä tallennuksen aikana. Kuvanopeus muuttuu, kun keskeytät tallennuksen. 42 Tallentaminen 16:9-kuvasuhteella Kamera käyttää CCD-kennon koko leveyttä, jolloin kuvan laatu säilyy ja vaakasuuntainen kuvakulma on suurempi. Su ASPECT RATIO -kytkin Aseta ASPECT RATIO -kytkin asentoon 16:9. Näyttö muuttuu "letterbox"-muotoon. Jos toistat 16:9-kuvasuhteella tallennettua kuvaa tavallisessa televisiossa, kuva näyttää vaakatasossa litistyneeltä. Kuvasuhteen valinta ei muutu, kun käytät ASPECT RATIO -kytkintä tallennuksen aikana. Kuvasuhde muuttuu vasta, kun keskeytät tallennuksen. Tallentaminen 43 Aikakoodin asettaminen Aikakoodin käytön asetusvaihtoehdot Voit valita, käykö aikakoodi tallennuksen aikana (REC-RUN), valitsetko aikakoodin erikseen tallennuksen aikana (REC-RUN PS.) vai käykö aikakoodi vapaasti (FREE-RUN). Kun valitset aikakoodin käytön tallennuksen aikana, aikakoodi käy vain tallennuksen aikana. Kun valitset vapaan aikakoodin, aikakoodi käy kameran toiminnasta riippumatta. Kun valitset aikakoodin erikseen tallennuksen aikana (REC-RUN PS.) tai vapaan aikakoodin (FREE-RUN), voit valita aikakoodin aloituskohdan vapaasti. Suosittelemme yleensä aikakoodin käyttöä tallennuksen aikana (REC-RUN). Valitse vapaa aikakoodi, kun haluat tallentaa useilla kameroilla, joiden aikakoodit vastaavat toisiaan. TIME CODE COUNT-UP REC-RUN ( 24) 1. Avaa valikko ja valitse [TIME CODE / AIKAKOODI]. Valitse [COUNT-UP/LASKENTA] ja aseta joko [REC-RUN], [REC-RUN PS.] tai [FREE-RUN]. Kun olet valinnut kohdan [REC-RUN]: Sulje valikko. Kun olet valinnut kohdan [REC-RUN PS.] tai [FREE-RUN]: Aloituskohdan asetus- ja nollaustiedot tulevat näkyviin. Kun olet valinnut kohdan [REC-RUN PS.] tai [FREE-RUN]: 2. Valitse [SET/ASETA]. Tuntinäyttö vilkkuu. 3. Aseta tunnit kiertämällä SETvalintakiekkoa ja paina lopuksi SET-valintakiekkoa. Näytön seuraava osa alkaa vilkkua. Aseta minuutit, sekunnit ja kuvat samalla tavalla. 4. Sulje valikko. Kun asetat vapaata aikakoodia, aikakoodi alkaa käydä, kun painat MENU-painiketta kesken asetusten tai kun painat SET-valintakiekkoa viimeisten numeroasetusten jälkeen. Voit nollata aikakoodin lukemaan [00:00:00:00] valitsemalla kohdassa 2 vaihtoehdon [RESET/NOLLAUS]. Kun tallennat olemassa olevien otosten päälle: Kun aikakoodi on katkennut lähellä tallennuksen aloituskohtaa, aikakoodi saattaa jatkua epäyhtenäisesti tallennuksen alkaessa. Kun kameraan on asennettu muistiparisto, vapaa aikakoodi jatkuu, vaikka irrottaisit kamerasta akun. 44 Nimitietojen asettaminen Nimitiedoissa käytetään heksadesimaalijärjestelmää, joka muodostuu kahdeksan numeron tai kirjaimen yhdistelmästä. Käyttöoppaasi. CANON XL2

27 Käytössä on 16 merkkiä: numerot 09 ja kirjaimet AF. Tästä toiminnosta on hyötyä erityisesti nauhojen merkitsemisessä. VCR SETUP USR BIT DATA SET ( 24) 1. Avaa valikko ja valitse kohta [VCR SETUP / TOISTON ASETUKSET] ja valitse edelleen kohta [USR BIT DATA / NIMITIEDOT]. Näyttöön tulee nimitietojen asetus- ja nollausvaihtoehdot. Su 2. Valitse [SET/ASETA]. Näytön ensimmäinen osa alkaa vilkkua. 3. Valitse numero/kirjain kiertämällä SET-valintakiekkoa ja paina sitten SET-valintakiekkoa. Näytön seuraava osa alkaa vilkkua. Aseta näytön muut osat samalla tavalla. 4. Sulje valikko. Voit nollata nimitiedot asetukseen [ ] valitsemalla kohdassa 2 vaihtoehdon [CLEAR/NOLLAUS]. Nimitiedot voidaan tallentaa, kun tallennetaan kameralla tai analogisista laitteista. Kameran nimitiedot eivät tallennu, jos tallennetaan digitaalisista laitteista. Nimitetojen näyttäminen Tallentaminen DISPLAY SETUP/ USR BIT DISP OFF ( 24) Avaa valikko ja valitse [DISPLAY SETUP / NÄYTÖN ASETUKSET ]. Valitse [USR BIT DISP / NIMITIETOJEN NÄYTTÖ], aseta vaihtoehdoksi [ON] ja sulje valikko. Nimitietoja ei voida näyttää erityistoistotilan aikana. 45 Äänen tallentaminen Voit tallentaa ääntä joko 16- tai 12-bittisenä. Kun tallennat ääntä 12-bittisenä, voit valita kaksi kanavaa tallennusta varten, jolloin jää kaksi kanavaa vapaaksi äänen myöhempää lisäystä varten (12bit CH 1/2 ), tai voit tallentaa neljälle kanavalle samanaikaisesti (12bit CH 1/2, 3/4 ). 16-bittisen äänen taajuus on 48 khz, ja 12-bittisen äänen taajuus on 32 khz. 16-bittinen äänitys takaa paremman äänenlaadun. Tällä kameralla ei voida tehdä äänen jälkitallennusta. 16bit kanava 1 kanava 2 kanava 1 kanava 2 12bit CH 1/2 Kanavien 1 ja 2 vieressä olevia kanavia ei käytetä. kanava 1 kanava 2 kanava 1 kanava 2 12bit CH 1/2, 3/4 Kanaville 1, 2, 3 ja 4 tallennetaan samanaikaisesti. kanava 1 kanava 2 kanava 3 kanava 4 kanava 1 kanava 2 kanava 3 kanava 4 Äänen tallennustilan valitseminen (16bit, 12bit CH 1/2, 12bit CH 1/2, 3/4 ) AUDIO SETUP AUDIO MODE 16bit ( 24) Avaa valikko ja valitse [AUDIO SETUP / ÄÄNEN ASETUKSET]. Valitse [AUDIO MODE / ÄÄNEN TALLENNUSTILA] ja asetusvaihtoehto. Sulje valikko. 46 Tallentaminen kanaville 1 ja 2 Valitse äänituloksi FRONT MIC (mukana toimitettu mikrofoni), AUDIO1 (RCA-liitännät) tai REAR (XLRliitännät). Katso myös äänikaaviot ( 120). Su Mikrofonin käyttäminen Aseta INPUT SELECT -kytkin asentoon FRONT MIC. Kytke mikrofonin vaimennin (20 db) tarvittaessa päälle asettamalla FRONT MIC ATT. -kytkin asentoon ATT. Liittäminen AUDIO1-asetuksen RCA-liitäntöihin 1. Kytke laite AUDIO1-asetuksen RCA-liitäntöihin. 2. Aseta INPUT SELECT -kytkin asentoon AUDIO1. Liittäminen XLR-liitäntöihin 1. Liitä mikrofoni XLR-liitäntöihin. Voit syöttää mikrofonille käyttöjännitettä mikrofonikaapelia pitkin (phantom power) asettamalla +48Vkytkimen asentoon ON. Muista kytkeä ensin mikrofoni, ennen kuin kytket mikrofonikaapelin käyttöjännitteen päälle. Pidä mikrofoni kytkettynä, kun kytket mikrofonikaapelin käyttöjännitteen pois päältä. Tallentaminen 2. Aseta INPUT SELECT -kytkin asentoon REAR. 3. Aseta REC CH SELECT -kytkin asentoon CH1 tai CH1 CH2. Tuloliitäntä CH1/3 CH2/4 REC CH SELECT -kytkimen asento CH1 CH1 CH2 CH1 CH1 CH2 Kanava 1 Kanava 1 + kanava 2 Kanava 2 Tallennettava kanava 4. Kytke mikrofonin vaimennin (20 db) päälle tarvittaessa asettamalla MIC ATT. -kytkin asentoon ATT dB:n vahvistus: Avaa valikko ja valitse [AUDIO SETUP / ÄÄNEN ASETUKSET]. Valitse [R-XLR GAINUP / R-XLR-VAHVISTUS], aseta vaihtoehdoksi [12dB] ja sulje valikko. 47 Kun kytket kameraan mikrofonin, joka ei tue mikrofonikaapelin käyttöjännitteen käyttöä, aseta +48Vkytkin asentoon OFF. Muussa tapauksessa mikrofoni saattaa vaurioitua. Tallentaminen kanaville 3 ja 4 Valitse äänituloksi SHOE (lisävarusteena toimitettava MA-300-mikrofonisovitin), AUDIO2 (RCA-liitännät) tai REAR (XLR-liitännät). Katso myös äänikaaviot ( 120). Varmista, että [AUDIO MODE / ÄÄNEN TALLENNUSTILA] on asetettu kohtaan [12bit CH 1/2, 3/4 ]. Liittäminen monitoimiseen varusteluistiin 1. Kiinnitä lisävarusteena toimitettava MA-300-mikrofonisovitin varusteluistiin. Kun käytössä on MA-300, voit käyttää tasapainotettua mikrofonia kaikilla neljällä kanavalla. Katso lisätietoja myös MA-300-käyttöohjeesta. 2. Aseta INPUT SELECT -kytkin asentoon SHOE. Mikrofonikaapelin käyttöjännitettä ei voida käyttää yhdessä MA-300-sovittimen kanssa. MA-100- ja MA-200-sovittimia ei voida käyttää. Liittäminen AUDIO2-asetuksen RCA-liitäntöihin 1. Kytke laite AUDIO2-asetuksen RCA-liitäntöihin. 2. Aseta INPUT SELECT -kytkin asentoon AUDIO2. Liittäminen XLR-liitäntöihin 1. Liitä mikrofoni XLR-liitäntöihin. Voit syöttää mikrofonille käyttöjännitettä mikrofonikaapelilla asettamalla +48V-kytkimen asentoon ON. Muista kytkeä ensin mikrofoni, ennen kuin kytket mikrofonikaapelin käyttöjännitteen päälle. Pidä mikrofoni kytkettynä, kun kytket mikrofonikaapelin käyttöjännitteen pois päältä. 2. Aseta INPUT SELECT -kytkin asentoon REAR. 3. Kytke mikrofonin vaimennin (20 db) päälle tarvittaessa asettamalla MIC ATT. -kytkin asentoon ATT db:n vahvistus: Avaa valikko ja valitse [AUDIO SETUP / ÄÄNEN ASETUKSET]. Valitse [R-XLR GAINUP / R-XLR-VAHVISTUS], aseta vaihtoehdoksi [12dB] ja sulje valikko. 48 Kun kytket kameraan mikrofonin, joka ei tue mikrofonikaapelin käyttöjännitteen käyttöä, aseta +48Vkytkin asentoon OFF. Muussa tapauksessa mikrofoni saattaa vaurioitua. Äänitystason säätäminen CH1-, CH2-, CH3-, CH4valintakiekot Su REC LEVEL -kytkin AUDIO MONITOR -painike Äänitystason ilmaisimen piilottaminen / näyttäminen näytössä DISPLAY SETUP/ AUDIO LEVEL ON ( 24) Avaa valikko ja valitse [DISPLAY SETUP / NÄYTÖN ASETUKSET / / ÄÄNITYSTASO], valitse asetusvaihtoehto ja sulje valikko. Käyttöoppaasi. CANON XL2

28 Powered by TCPDF ( ]. Valitse [AUDIO LEVEL 70). Tallentaminen Äänitystason ilmaisin voidaan kytkeä päälle ja pois myös ohjelmoitavalla painikkeella ( Automaattinen äänitystason säätäminen Aseta REC LEVEL -kytkin asentoon A. Äänitystason säätäminen käsin 1. Aseta REC LEVEL -kytkin asentoon M. 2. Kun tallennat ääntä neljälle kanavalle, paina AUDIO MONITOR -painiketta ja valitse CH1/2 tai CH3/4. Asetus muuttuu painikkeen jokaisella painalluksella järjestyksessä CH1/2, CH3/4, CH1+3/2+4. Älä valitse kohtaa CH1+3/2+4, kun säädät äänitystasoa. 3. Säädä äänitystaso kiertämällä vastaavaa CH1-, CH2-, CH3- tai CH4-valintakiekkoa. Suosittelemme kuulokkeiden käyttöä äänitystasoa säädettäessä. Jos äänen tulotaso on liian voimakas, ääni saattaa vääristyä, vaikka äänitystason ilmaisin osoittaa sopivaa äänitystasoa. Voit halutessasi synkronoida ääni- ja kuvasignaalit lisäämällä äänisignaaliin vastaavan viiveen. Avaa valikko ja valitse [AUDIO SETUP / ÄÄNEN ASETUKSET]. Valitse [AUD. M. SET / ÄÄNEN KÄSINSÄÄTÖ], valitse kohta [LINE OUT / LINJA ULOS] ja sulje valikko. Jos haluat tarkastella ääntä reaaliajassa, valitse kohta [NORMAL/NORMAALI]. Kummassakin asetuksessa ääni- ja kuvasignaalit tallentuvat nauhalle synkronoituina. 49 Kuvanvakain (kuvanvakaimella varustetut objektiivit) Kuvanvakain voidaan kytkeä pois päältä. STABILIZER ON/OFF -kytkin Siirrä STABILIZER ON/OFF -kytkin asentoon OFF. Kuvanvakainta ei voida kytkeä pois päältä täysautomaattiohjelmassa. Kuvanvakaimen tarkoituksena on tasata kameran normaalia tärähtelyä. Kuvanvakain ei ehkä toimi tehokkaasti, kun kameraan kiinnitetään lisävarusteena toimitettava telejatke. Suosittelemme kuvanvakaimen kytkemistä pois päältä, kun kamera asetetaan jalustalle. 50 Ohjelmoitujen kuvausohjelmien käyttäminen Ohjelmoitujen kuvausohjelmien avulla voidaan hyödyntää automaattisia kuvaustekniikoita, mikä takaa ammattimaisen tuloksen erilaisissa kuvausolosuhteissa. Ohjelmoitujen kuvausohjelmien valitseminen Paina painiketta ja kierrä POWERvalintakiekkoa. Valitun kuvausohjelman symboli tulee näkyviin. POWERvalintakiekko Su Älä muuta kuvausohjelmaa tallennuksen aikana, sillä tällöin kuvan kirkkaus saattaa muuttua äkillisesti. Tallentaminen Automaattiohjelma Täysautomaattiohjelman tavoin kamera ohjaa automaattisesti säätöjä, jolloin kuvaajan tehtävänä on vain kohdistaa ja kuvata. Automaattiohjelmassa voit kuitenkin säätää asetuksia käsin. Valotusajan esivalinta ( 54) Tv 2000 Tällä kuvausohjelmalla voit valita sulkimen nopeuden. Kamera asettaa sitten automaattisesti sopivan himmenninaukon. Himmenninaukon esivalinta ( 55) Av F2. 0 Tällä kuvausohjelmalla voit valita seitsemän eri himmenninaukkoa F 1.6:n ja F 11:n väliltä (tai himmentimen sulkemisen kokonaan). Kamera säätää oikean valotusajan automaattisesti. Tällä kuvausohjelmalla voit valita parhaan mahdollisen syväterävyyden. 51 Käsisäätö ( 56) + Tätä kuvausohjelmaa käyttämällä voit itse vaikuttaa luovasti kameran toimintaan käsisäätöjen avulla. Käsisäätöjen avulla voit asettaa himmenninaukon ja valotusajan juuri sellaiseen valotusyhdistelmään kuin haluat. MANUAL 1/ 100 F2. 0 Pistevalo-ohjelma Pistevalo-ohjelma säätää valotuksen automaattisesti siten, että pistevalolla tai muulla keskitetyllä valaistuksella kuvatut kuvat ja/tai kohteet valottuvat oikein. Hämäräkuvaus Tällä kuvausohjelmalla voit jatkaa kuvausta myös hämärässä. Hämäräkuvauksessa valotus onnistuu valitsemalla pitkä valotusaika (50i: 1/61/49, 25p: 1/6-1/24). Liikkuvista kohteista voi jäädä jälkikuva. Kuvan laatu saattaa olla heikompi kuin muissa ohjelmissa. Näyttöön saattaa tulla valkoisia pisteitä. Automaattitarkennus saattaa toimia heikommin kuin muissa ohjelmissa. Tarkenna silloin käsin. Täysautomaattiohjelma Kamera säätää automaattisesti tarkennuksen, valotusajan, himmenninaukon, herkkyysvahvistuksen, valkotasapainon ja valotustason, jolloin kuvaajan tehtäväksi jää vain kohdistaminen ja kuvaaminen. Kuvausohjelma lukitsee nämä ominaisuudet ja asetukset, jolloin ne pysyvät vakiona, eikä niitä tarvitse säätää. [ 52 Toimintojen käytettävyys eri kuvausohjelmissa. Kuvausohjelma EXP. LOCK -painike IRIS-valintakiekko SHUTTER-painike AE SHIFT -valintakiekko GAIN-valintakiekko WHITE BALANCE valintakiekko Valinnaiset asetukset CUSTOM PRESET SELECT painike CUSTOM PRESET ON/OFF painike Ihon pehmennystoiminto Clear Scan -toiminnon taajuusvalinta Clear Scan -toiminto Film grain -toiminto i i i i (0) i (auto) i (auto) i i i i i i i i i h *3 h *2 i i h i *1 i *1 h i *1 h i *1 h h h h h h h *3 h i i i i i h h *2 i h h i ii i i i (0 db) i i i i (0) i (auto) Su h: Käytettävissä i: Ei käytettävissä *1: Käytettävissä, kun valotus on lukittu. *2: Ei käytettävissä, kun valotus on lukittu. *3: Käytettävissä Clear Scan -toiminnossa. Tallentaminen 20 L IS-, 16 IS II- ja 3 -zoom-objektiivi Kuvausohjelma Käsin säädettävä tarkennusrengas Zoomausrengas Kuvanvakain* ND-suodatin Tarkennus eaf -kytkin / PUSH AF -painike i (päällä) h i (automaattitarkennus) i h h Muut ohjelmat kuin h h h * Ei käytettävissä 3 -zoom-objektiivilla. 53 Tallentaminen valotusajan esivalinnalla (Tv-tila) POWERvalintakiekko SHUTTER r -painike SHUTTER t -painike Käytettävissä olevat valotusajat: 1/6, 1/12, 1/25, 1/50, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/16000, CS (Clear Scan) 1. Aseta POWER-valintakytkin asentoon Tv. 2. Valitse valotusaika SHUTTER r- tai t-painikkeella. Muut asetukset, kuten himmenninaukon asetus, säätyvät automaattisesti. Valotusaika muuttuu, kun lukitset valotuksen ja muutat sitä. Kun herkkyysvahvistus on automaattinen, valotusajan lukema vilkkuu näytössä, jos valittu valotusaika on liian pitkä tai liian lyhyt kyseiseen tallennustilanteeseen. Käyttöoppaasi. CANON XL2
