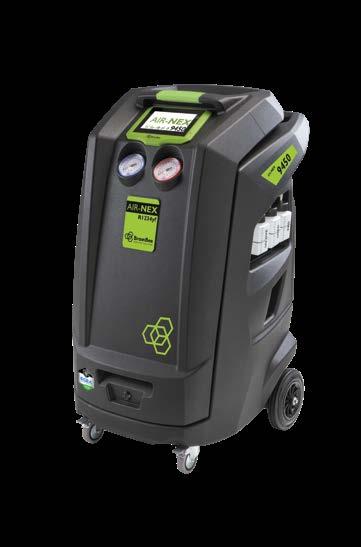

// AIR-NEX 9450 AIR-NEX 9450 on erinomainen laite R-1234yf-huoltoon. Toimintoja voi jatkossa laajentaa integroimalla BRAINBEE järjestelmätesteri laitteistoon. Toimintoihin kuuluu UV väriaineen lisäys.

AIR-NEX 9450 on helppokäyttöinen, mutta monipuoleinen ominaisuuksiltaan. BRAIN BEE järjestelmätesteri on mahdollista integroida(3). Se laajentaa käytettävissä olevia huoltotoimintoja.

1 // AIR-NEX 9450 AIR-NEX 9450 on erinomainen laite R-1234yf-huoltoon. Toimintoja voi jatkossa laajentaa integroimalla BRAINBEE järjestelmätesteri laitteistoon. Toimintoihin kuuluu UV väriaineen lisäys. Lisäksi on Oil Care toiminto, jolla estetään kosteuden siirtyminen ilmasta uuteen öljyyn ja väriaineeseen. 7 kosketusnäyttöä voi käyttää myös suojakäsineillä. AIR-NEX 9450 on helppokäyttöinen, mutta monipuoleinen ominaisuuksiltaan. BRAIN BEE järjestelmätesteri on mahdollista integroida(3). Se laajentaa käytettävissä olevia huoltotoimintoja. Kaikki ohjelmisto- ja tietokantapäivitykset asennetaan langattoman verkon kautta. Ominaisuudet: + 7 selkeä kosketusnäyttö + ONETOUCH avattava etukansi + Wifi + ASA NETWORK verkkoliitäntä + AIR-PRINT tulostusohjelmisto + Multipass kylmäainepuhdistus + UV testaus + Huuhtelu(3) + Hybriditoiminto(3) + Vuototesti typellä (3) + BRAINBEE järjestelmätestaus (3) + Oil Care öljyn ja UV väriaineen suojaus + Automaattinen ilmanpoisto + MAHLEn valmistama R1234yf Tekniset tiedot + Mitat: 700 x 750 x 1100 mm + Paino 76 kg + Sisäinen säiliö: 20 l + Tulostin: lisävaruste + Kylmäainetunnistin: lisävaruste (3) Lisävaruste

2 // BRAINBEE INNOVAATIOT AUTOMAATTINEN ILMAN POISTO Sisäisen kylmäainesäiliön ilmamäärää valvotaan jatkuvasti. Ei-kondensoituvat kaasut (ilma) poistetaan automaattisesti sisäisestä kylmäainesäiliöstä, kun tarve sille on. Käyttäjä voi myös aktivoida tämän toiminnon tarvittaessa. ECO LOCK HUOLTOLIITTIMET ECO LOCK on patentoitu ominaisuus, jolla vähennetään kylmäaineen pääsyä ulkoilmaan ja parannetaan käyttäjän työturvallisuutta. ECO LOCK toiminnolla huoltoliittimiin jäävä kylmäaine poistetaan ennen kuin laite ohjeistaa irrottamaan liittimet. Myös liittimien sisään jäävä ilma poistetaan. MAATALOUS JA TYÖKONEET Maatalouden koneille, kuten traktoreille, on saatavilla erityistietokanta. Samassa tietokannassa on laaja valikoima erilaisia työkoneita. Tietokanta sisältää myös ohjeistusta oikeista työtavoista tarkkaan täyttöön käyttäen mm. jatkettuja täyttöletkuja. SUPER CHARGE - NOPEA KYLMÄAINEEN TÄYTTÖ Ennalta ohjelmoitu kylmäainemäärä täytetään kaikissa olosuhteissa optimaalisella tarkkuudella ja nopeudella. Täytettäessä hyödynnetään huoltolaitteen kompressoria. Tämä korvaa ja on tehokkaammpi kuin useissa laitteissa käytetetyt sisäisen säiliön lämmityspannat. HPV ALIPAINEISTUS HPV (High Precision Vacuum) aikaansaa ilmastointilaitteistoon riittävän alipainetason nopeasti ja energiaa säästävästi. Suurempi alipainetaso saavutetaan optimoidulla pumpulla. LONG LIFE ÖLJYNVAIHTOVÄLI Alipainepumpun öljynvaihtoväli voi olla jopa 1000 tuntia. Brainbeen LONG LIFE toiminto valvoo öljyn kuntoa ja ilmoittaa öljynvaihtotarpeesta. VUOTOTESTI TYPELLÄ Lisävarusteena toimitettavalla typpisarjalla voi ilmastointilaitteen paineistaa typpikaasulla. Laitteen ohjelmistossa on tämä toiminto vakiona. OIL CLEAN Ainutlaatuinen ominaisuus varmistaa, öljyn poistumisen laitteen sisältä kylmäaineella ja paineella. Lisättävä uusi öljy on aina puhdasta. Varusteet ja ominaisuudet: + R1234yf analysaattori (lisävaruste) + Multipass kylmäaineen puhdistuskierto + Huuhtelusarja (lisävaruste) + Typpivuototestaussarja (lisävaruste) + Hybriditoiminto (lisävaruste), ehkäisee öljyjen sekoittumisen + OIL CARE SYSTEM (uuden öljyn ja UV väriaineen säiliöt suojattu kosteudelta) + UV värianeen lisäys + Automaattinen ilman poisto sisäisestä kylmäainesäiliöstä Ominaisuudet vaihtelevat mallikohtaisesti.

3 // TEKNISET TIEDOT AIR-NEX 9450 / / R1234yf AIR-NEX 9380 / / R134a AIR-NEX 9480 / / R1234yf Kylmäaine Muutossarja Kylmäaineanalysaattori Sisäisen säiliön koko Kompressorin koko NOPEA TÄYTTÖ (patentoitu) Suurin käyttöpaine HP ja LP mittarit Automaattinen ilmanpoisto Hybriditoiminto Suodattimen kapasiteetti Huoltoletkujen pituus ECO LOCK huoltoliittimet Öljypullojen tilavuus Uuden öljyn säiliö Uv väriainesäiliö Oil clean toiminto Alipainepumpun teho Alipainepumpun (hpv) kapasiteetti LONG LIFE öljynvaihtoväli Onetouch aukeava etukansi Näyttö Wifi päivitys Wifi tulostus NEXUSPRINT Integroitu lämpötulostus A/C diagnostiikka AC etäkäyttö app Ajoneuvotietokanta sis. komponenttien sijainti Maatalous ja työkoneet Huuhtelusarjan lisäysmahdollisuus Typpivuototestin lisäysmahdollisuus Sertifikaatit Mitat Paino / l 20 l 20 l 14 cc 14 cc 14 cc 20 bar 20 bar 20 bar 45 kg 45 kg 45 kg 4,5 m 4,5 m 4,5 m l/min 100 l/min 100 l/min 0,02 mbar 0,02 mbar 0,02 mbar Jopa1000 tuntia Jopa 1000 tuntia Jopa 1000 tuntia 7" Touch 7" Touch 7" Touch KYLLÄ* KYLLÄ KYLLÄ - KYLLÄ* - 700x750x1100 mm 700x750x1100 mm 700x750x1100 mm 76 kg 76 kg 76 kg

4 // ILMASTOINNIN HUOLLON VARUSTEET ja TARVIKKEET BRAIN BEE toimittaa laitteiden ohella varusteita ja tarvikkeita ilmastoinnin huoltoon. Valikoima sisältää ammattikäyttöön tarkoitettuja öljyjä, väriaineita sekä puhdistus- ja vuotestausvarusteita. KOODI KUVAUS KOODI KUVAUS XX PAG Oil ISO ml XX PAG Oil ISO ml XX PAG Oil ISO ml XX POE Oil 80 Hybrid XX PAG Oil 46 HFO 1234yf 250 ml XX PAG Oil 100 HFO 1234yf 250 ml XX UV väriaine250 ml XX UV väriainen Hybrid 250 ml XX UV väriainen Hybrid pakkaus 7.5 ml + letku XX UV väriaine HFO 1234yf 250 Ml XX UV väriaine HFO 1234yf pakkaus 7.5 ml + letku XX UV väriaineen poistaja 250 ml XX Ilmastoinnin puhdistusspray 400 ml XX Sisätilojen puhdistusaine 200 ml XX Höyrystimen puhdistus 400 ml XX Venttiilisarja XX Expert sarja XX UV sarja XX Typpivuototestisarja XX Typpivuotestisarja muunnos 134-> XX Elektroninen vuototesteri XX Typpisäiliö 1 l XX Huuhtelusarja XX VAS huuhtelusarja XX Huuhtelusarja 1234 laitteisiin XX Hybrid Pro -sarja XX Suodatin / kuivain huoltolaitteeseen XX Suodatin / kuivain 6000 sarja XX Suodatin / kuivain bussilaitteet XX Alipainepumppuöljy 500 ml XX Laajennettu takuu kolme vuotta sarja XX Laajennettu takuu kolme vuotta Plus XX Laajennettu takuu kolme vuotta 9000 Bus XX Clima tulostinsarja XX Kylmäaineanalysaattori 1234M VDA XX Kylmäaineanalysaattori 1234Ho VDA XX Muutossarja 134 -> 1234 (My2015) XX Letkujen jatko 4.5M (HP LP) R134a:lle XX ECO LOCK päivityssarja (R134a) XX Tietokanta AGRI & WORK // KYLMÄAINEEN POISTO R134a & R1234yf Kylmäaineanalysaattorilla saatetaan havaita ajoneuvossa olevan saastunutta kylmäainetta. Epäpuhdasta ainetta ei saa poistaa ajoneuvosta huoltolaitteella vaan se tulee ottaa talteen erilliseen säiliöön. Säiliö toimitetaan hävitettäväksi asianmukaisesti. R.O.U. -laitteisto (Recovery Only Unit) (patentoitu) poistaa saastuneen kylmäaineen turvallisesti lämmönvaihtotoiminnolla käyttäen AIR-NEX huoltolaitetta ja sen kompressoria. Toisin kuin sähkötoimisia pumppuja käytettäessä, ei synny räjähdysvaaraa, mikäli poistetaan herkästi syttyviä aineita. AIR-NEX huoltolaitteen ohjelmisto ohjaa toimintaa. Saastunut kylmäaine on poistettu noin 30 minuutissa. +Tekniset tiedot: 2.4 l + Suurin käyttöpaine 18 bar + Huoltoletkujen pituus 1.5 m + Matalapainemittari luokka 1.0 vaimennettu + Käyttölämpötila + Mitat + Paino C 700 x 700 x 1000 mm 12 kg approx

:, joka on s Tilavaan kuuden litran säiliöön kerätään epäpuhtaudet. Näkölasista voi seurata huuhtelun edistymistä ja huuhtelussa käytetyn kylmäaineen puhtautta.

Kompressoriöljyt ovat hydroskooppisia ja ne imevät kosteutta ilmasta. Tämä lisää sähkönjohtavuutta, mikä on ongelma hybridija sähköautoissa.

OIL CARE - ÖLJYSUOJAUS: Öljyn suojaus toteutetaan öljysäiliössä käytettävällä erikoiskorkilla. Korkki estää ilman kosteuden kulkeutumisen säiliöön sen tyhjentyessä. Laite ilmoittaa vaihtotarpeesta.

5 :, joka on s Tilavaan kuuden litran säiliöön kerätään epäpuhtaudet. Näkölasista voi seurata huuhtelun edistymistä ja huuhtelussa käytetyn kylmäaineen puhtautta. VVAS HUUHTELUSARJAN OMIAISUUDET Säiliön koko Suurin käyttöpaine Painelaiteluokka (Dir.97/23/CE) Näkölasi Letkujen pituus 6 l 20 bar II 2 x 1.5 m OIL CARE - ÖLJYSUOJAUS MIKSI? Kompressoriöljyt ovat hydroskooppisia ja ne imevät kosteutta ilmasta. Tämä lisää sähkönjohtavuutta, mikä on ongelma hybridija sähköautoissa. Kosteus ilmastointilaitteessa voi estää kylmäaineen kierron veden jäätyessä. Lisäksi kosteus ja kylmäaine muodostavat yhdessä syövyttäviä epäpuhtauksia. OIL CARE - ÖLJYSUOJAUS: Öljyn suojaus toteutetaan öljysäiliössä käytettävällä erikoiskorkilla. Korkki estää ilman kosteuden kulkeutumisen säiliöön sen tyhjentyessä. Laite ilmoittaa vaihtotarpeesta. Laitteen käyttöä voi jatkaa huolimatta varoituksesta. KYLMÄAINEANALYSAATTORI Ennen ilmastoinnin huoltoa on syytä varmistaa ajoneuvossa olevan kylmäaineen laatu ja puhtaus. Saastunut tai väärän tyyppinen kylmäaine voi pilata laitteen sisäisessä säiliössä olevan arvokkaan kylmäaineen. Analysaattoriin johdetaan näyte kylmäaineesta ennen kuin se kulkeutuu huoltolaitteen sisään. Analysaattori tunnistaa näytteen puhtauden ja varoittaa käyttäjää tarvittaessa. Soveltuu R134A, R1234yf ja R513A kylmäaineiden tunnistamiseen. ANALYSAATTORIN TEKNISET TIEDOT R-134a, R-1234yf, R-513a ANALYSAATTORIN TEKNISET TIEDOT R-134a, R-1234yf, R-513a Virrankulutus 2 A max Testiaika 30 sek. Analyysin raja arvo 92 % Kalibrointi Automaattine Analyysiyksikkö % Kapillaariletkun pituus 1.5 m Näytteen olomuoto Kaasu Liitäntä USB Lämpötila 10 C 50 C Mitat Paino 430 mm x 340 mm x 156 mm 5 kg
