1 LAATOITTAJAN KÄSIKIRJA 08/2010

2

3 Oy Ab Oy Ab on Pohjoismaiden ainoa keraamisia laattoja valmistava yritys. Yrityksen tarina alkoi jo vuonna 1874, jolloin perustettiin kaakeliuuneja valmistava Turun Kaakelitehdas Oy. Tänään tunnetaan laajasta tuotevalikoimastaan ja korkeasta laadustaan. -tuotemerkki merkitsee vahvaa suomalaista osaamista keraamisten laattojen suunnittelussa, valmistuksessa ja käytön sovellutuksissa. Ricchetti Group Oy Ab kuuluu Ricchetti Group -konserniin, joka on yksi Euroopan suurimmista keraamisten laattojen valmistajista. Konsernin muut tuotantolaitokset sijaitsevat Italiassa, Portugalissa ja Saksassa. Ryhmän muiden tehtaiden tuotteet tuovat n valikoimaan tuulahduksen mannermaisuutta ja kasvattavat tuotetarjontaa entisestään. Oma tuotanto ja konsernin tuki takaavat myös jatkuvan kehittymisen ja osaamisen keramiikan alalla. n historia on side suomalaisuuteen n yli 10-vuotinen taival on merkittävä osa suomalaista rakentamisen ja sisustamisen historiaa. n tarina alkoi Turun Kaakelitehtaasta, jonka komeat kaakeliuunit olivat maankuuluja. Suomen historian värikkäiden vaiheiden ja kaupallisten suhdanteiden aallokossa sta on kehittynyt maan johtava keraamisten laattojen markkinoija ja alan tunnetuin tuotemerkki. Korkealuokkaiset kotimaiset tuotteet n Turun tehtaalla valmistetaan pitkän perinteen tuomalla ammattitaidolla noin miljoona neliömetriä laattoja vuodessa. n osaaminen perustuu oman val-mistuksen kautta saatuun ja jatkuvasti kehittyvään tietoon ja taitoon keraamisten laattojen teknologiasta. Korkea laatu on lle kunnia-asia. Tuotannon eri vaiheissa teh dään paljon päivittäisiä testauksia, joilla taataan laattojen tasainen ja korkea laatu. Tuotteiden suunnittelun ja kehityksen lähtökohtana ovat suomalaiset makutottumukset sekä pohjoismainen värimaailma. n laattoja ovat suunnitelleet mm. Jarkko Kallio, Stefan Lindfors, Markku Piri, Karin Widnäs ja Heini Riitahuhta. Laatoilla sisustamisen iloa Keraamisia laattoja on perinteisesti käytetty märkätiloissa ja keittiökaapistojen välitiloissa. Nykyiset laattavalikoimat tarjoavat vaihtoehtoja myös muihin kodin pintoihin, kuten eteisten ja oleskelutilojen lattioihin. Keraamisella laatalla sisustat kauniisti myös oleskelutilojen seinäpintoja, takan taustaseinän tai vaikkapa koko takan pinnan. Laattapintaan saadaan sisustuksellista kauneutta ja yksilöllisyyttä yhdistelemällä eri kokoisia tai eri värisiä laattoja, käyttämällä erilaisia koristelistoja tai tämän hetken trendin mukaisesti yhdistämällä eri pintastruktuureja. n uusimmissa laattasarjoissa on hyvin laaja valikoima eri pinta-, väri- ja kokovariaatioita ja osaava henkilökuntamme neuvoo mielellään yhdistelmävaihtoehtojen valinnassa. Laatoilla sisustaminen on hauskaa ja vain mielikuvitus on rajana yksilöllisten ratkaisujen löytämisessä.

4 Esipuhe Oikeat rakenneratkaisut ovat merkittävä osa rakentamisen laatua. Märkätilat ovat toiminnallisesti rakennuksen vaativimmat ja märkätilojen suunnittelussa tai toteutuksessa tehtyjen virheiden korjaaminen on usein kallista. Väärät ratkaisut voivat myös olla vahingollisia terveydelle. Laatoittajan käsikirja on tarkoitettu ohjeeksi sellaisten tilojen laatoituksiin, jotka eivät kosteusrasituksen tai teknisen syyn takia vaadi erityissuunnittelua. Oy Ab ei vastaa rakenteiden valinnasta, vaan vastuu on valinnan suorittajalla. Laatoittajan käsikirjan esittämät rakennetyypit ja rakenneyksityiskohdat ovat esimerkkejä, joiden tarkoitus on helpottaa rakenteiden valintaa ja ohjata rakennustoimintaa parempaan lopputulokseen. 4 Oy Ab p

5 Sisällys 1. Laatoitettavat kohteet Laatoitusalustat Tasoitteet ja oikaisumassat Tasoitteiden valintataulukot...7. Vedeneristys Vedeneristysaineet Laatoitusaineet Kiinnitysaineet Saumausaineet Laatoitusaineiden valintataulukko Keraamisten laattojen ominaisuudet ja käyttökohteeet Standardit Kaakelilaatat Klinkkerilaatat Porcellanato-laatat Rakenteet Seinärakenteet Lattiarakenteet Märkätilajärjestelmä Työohjeiden lähtökohdat Kallistusvalu Märkätilan vedeneristys Lattiakaivo Työohjeet Seinän kosteussulkukäsittely Seinän vedeneristäminen Lattian vedeneristäminen Seinän laatoittaminen Lattian laatoittaminen Liikuntasaumat Yleistä laatoitustyöstä Laatoitukset ulkotiloissa Keraamisten laatoitusten puhdistus ja hoito Symbolit Oy Ab p

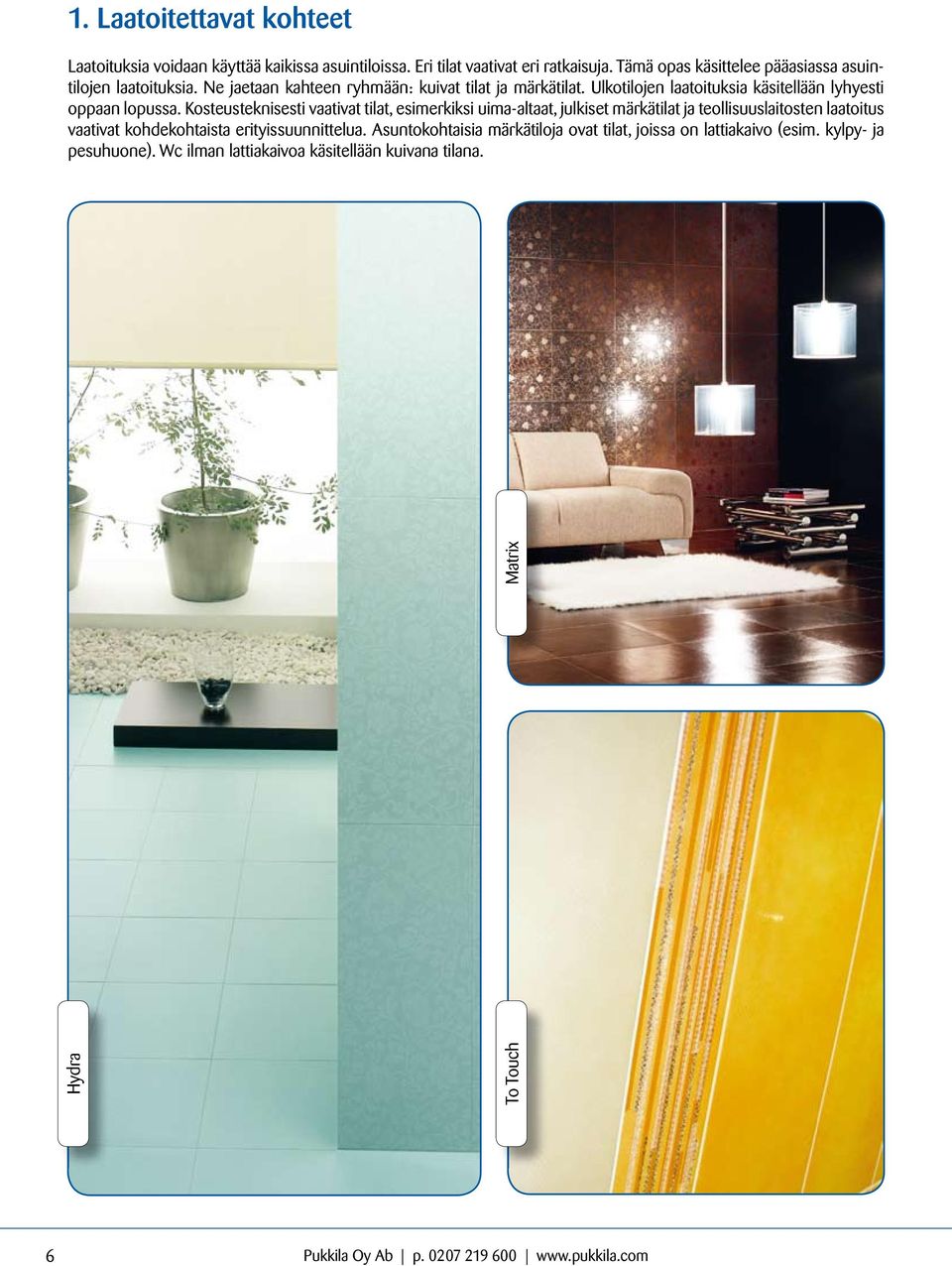

6 1. Laatoitettavat kohteet Laatoituksia voidaan käyttää kaikissa asuintiloissa. Eri tilat vaativat eri ratkaisuja. Tämä opas käsittelee pääasiassa asuintilojen laatoituksia. Ne jaetaan kahteen ryhmään: kuivat tilat ja märkätilat. ulkotilojen laatoituksia käsitellään lyhyesti oppaan lopussa. Kosteusteknisesti vaativat tilat, esimerkiksi uima-altaat, julkiset märkätilat ja teollisuuslaitosten laatoitus vaativat kohdekohtaista erityissuunnittelua. Asuntokohtaisia märkätiloja ovat tilat, joissa on lattiakaivo (esim. kylpy- ja pesuhuone). Wc ilman lattiakaivoa käsitellään kuivana tilana. Hydra To Touch Matrix 6 Oy Ab p

7 2. Laatoitusalustat Laatoitettavan alustan on oltava puhdas ja laatoituksen kannalta riittävän luja. Alustat luokitellaan kahteen ryhmään: a. Alustat, joissa tapahtuu merkittäviä muodonmuutoksia. Esim. tuore betoni. b. Alustat, joissa tapahtuu vain vähäisiä muodonmuutoksia. Esim. vanha betoni, muuratut rakenteet, laatoitukseen sopiva levyra kenne (esim. kipsikartonkilevyrakenne). Kun laatoitusalustana on betoni, odotettavissa olevan kutistumisen arvioimiseksi on selvitettävä betonin ikä ja kuivumisolosuhteet. Myös muut mahdolliset muodonmuutoksia aiheuttavat tekijät (esim. lattialämmitys) on otettava huomioon. Eri laasteilla laatoitettaessa suositellaan mm paksua laastikerrosta. Alustan mahdolliset muodonmuutokset vaikuttavat kiinnityslaastin valintaan. Mitä elastisempi kiinnityslaasti, sitä paremmin se kestää alustan muodonmuutoksia. Liikuntasaumat Liikuntasaumoihin ja muihin pehmeäsaumoihin käytettävät saumausmassat ovat elastisia. Liikuntasaumat ja muut pehmeäsaumat ottavat vastaan alustan laatoitukselle haitalliset muodonmuutokset ja liikkeet. Rakenteellinen liikuntasauma pitää jatkua laatoituksen läpi. Lattialämmitys Märkätilojen laatoituksen yhteydessä suositellaan käytettäväksi lattialämmitystä. Lattialämmitys asennetaan tavallisesti kermieristeen yläpuolelle tai pintaan asennettavan vedeneristeen alapuolelle. 2.1 Tasoitteet ja oikaisumassat Suora ja tasainen laatoitusalusta takaa hyvän ja kestävän lopputuloksen. Alustan oikaisut ja kaadot tehdään sementtipohjaisilla kosteutta kestävillä tasoitteilla tai betonilla. Pienet epätasaisuudet voidaan oikaista kiinnityslaastilla. Tasoitettavien ja laatoitettavien alustojen on oltava puhtaita ja pölyttömiä. Massojen tartunta alustaan varmistetaan tasoitevalmistajan ohjeiden mukaisilla pohjakäsittelyillä. Oikaisut ja tasoitukset tehdään ennen vedeneristystä. 2.2 Tasoitteiden valintataulukot TÄYTTÖTARVE SEINÄT (KIVIRAKENTEISET) Tasoitukset (ylitasoitus ja pienemmät oikaisut) *) KÄYTETTÄVÄ AINE Esim. Vetonit Märkätilatasoite / Saneerauslaasti LATTIAT (BETONI) *) Huom! Valmistajan ohjeet Suuremmat oikaisut Tasoitus, oikaisu ja kallistusten teko *) Kerrosvahvuudesta riippuen Tartunta- ja täyttörappaus: Kova rappauslaasti (KS 50/50 tai kovempi) / Vetonit pikatäyttömassa Esim. Vetonit 100 Hienotasoite Vetonit 4400 Pikatasoite Vetonit 5000 Karkea lattiatasoite Vetonit 6000 Lattiamassa Vetonit Floor 4050 lämpölattiatasoite Oy Ab p

8 . Vedeneristys Märkätilan seinät ja lattia on eristettävä siten, että ne kestävät toistuvaa kastumista ja estävät kapillaarivirtauksen tai painovoimasta aiheutuvan veden tunkeutumisen rakenteeseen. Märkätilan vedeneristyksen on oltava myös riittävän sitkeä, jotta se saumoineen kestää alustan liikkeet. On huomattava, että rakenteeseen ei tule erillistä höyrynsulkukalvoa. Märkätilan lattia ja seinät vedeneristetään. Määräykset ja ohjeet on esitetty Suomen Rakentamismääräyskokoelman osassa C2. Tarkemmat sovellus ohjeet löytyvät RIL 107 ohjeissa. Lattian vedeneristys Veden on valuttava esteettä lattiakaivoon. Suihkun kohdalla kaadoksi suositellaan 1:50, koko lattian alueella 1:80 (1:100). Lattiat on vedeneristettävä kauttaaltaan. Vedeneristeen on ulotuttava seinälle vähintään 100 mm:n korkeudelle. Seinän ja lattian liitoskohta on tehtävä erityisen huolellisesti, jotta vesi ei pääse tunkeutumaan lattian kosteuseristeen taakse. Erityistä huomiota on kiinnitettävä myös saumoihin, läpivienteihin ja nurkkiin. Lattiakaivo on liitettävä lattiarakenteeseen siten, että vesi valuu kaivoon sekä lattian että vedeneristeen pinnalta. Veden eristeen ja lattiakaivon liitoksen on oltava tiivis. Vesi ei saa tunkeutua rakenteisiin, vaikka vedenpinta kaivossa nousisi liitoksen yläpuolelle. Seinien kosteuden- ja vedeneristys Märkätilan seinien kosteuden- ja vedeneristys määräytyy vedenkäytön mukaan. Toisarvoisten, lattiakaivottomien märkätilojen (esim. wc) seiniin riittää kosteussulkukäsittely. Sitä voidaan tarvittaessa vahvistaa käsienpesualtaan taakse tehdyllä vedeneristyksellä. Vedeneristeen on ulotuttava katonrajaan. Vedeneristeiden käytön laajuutta määritettäessä on otettava huomioon myös RIL 107 ja esimerkiksi levyvalmistajien antamat ohjeet. Vanhat rakenteet Suositeltavaa on purkaa vanhat rakenteet pois. Mikäli päätetään säilyttää vanhat rakenteet, on varmistettava vanhan vedeneristyksen kunto. Jos vedeneristystä ei ole, vanha laatoitus on tasoitettava kauttaaltaan väh. 2 mm Saneerauslaastilla ennen vedeneristystä riittävän tartunnan saavuttamiseksi. Rakenteessa ei saa olla kahta erillistä veden eristyskerrosta. Muovimaton päälle laatoittaminen ei ole suositeltavaa. Matto on poistettava ennen uuden veden- ja kosteudeneristeen asentamista. Kosteuden- ja vedeneristystavat Vedeneristykseen käytetään siveltäviä vedeneristysaineita tai -mattoa..1 Vedeneristysaineet Kosteussulku 1, Lattiadispersio Laatoitusalustan tiivistämiseen ja Vedeneristysmassan tartunnan varmistamiseen. Vedeneristysmassa Vedeneristysmassa on 1-komponenttinen, vesiohenteinen SBR kumilateksi märkätilojen vedeneristämiseen sisätiloissa ennen laatoitusta. Menetelmässä käytetään pohjusteena Kosteussulkua tai Lattiadispersiota sekä kuitukangaskaistaletta. Ei sovellu uima-altaisiin eikä kylmiin tiloihin. Kuitukangas n Vedeneristysjärjestelmässä käytetään Vedeneristysmassan kanssa Kuitukangasta, Kuitukangasnauhaa ja Kuitukangaspalaa. 8 Oy Ab p

9 Oy Ab p

10 4. Laatoitusaineet Laatoituksissa käytetään sementtipohjaisia kiinnityslaasteja. Laastia valittaessa on otettava huomioon mm. alustan pintakerros (esim. vanha laatoitus), kiinnitettävien laattojen koko ja laatoituksen kuormituksen kiireellisyys. Alustan mahdolliset muodonmuutokset vaikuttavat kiinnityslaastin valintaan. Mitä elastisempi laasti, sitä paremmin se kestää alustan muodonmuutoksia. Kiinnityslaastit CE-merkitään ja luokitellaan seuraavan taulukon mukaisesti: SYMBOLI Tyyppi Luokka Kuvaus C 1 Normaalisti sitoutuva sementtiperustainen kiinnityslaasti C 1F Nopeasti sitoutuva sementtiperustainen kiinnityslaasti C 1T Normaalisti sitoutuva valumaton sementtiperustainen kiinnityslaasti C 1FT Nopeasti sitoutuva valumaton sementtiperustainen kiinnityslaasti C 2 Lisäominaisuuksin parannettu sementtiperustainen kiinnityslaasti C 2E Lisäominaisuuksin parannettu sementtiperustainen kiinnityslaasti pidennetyllä avoajalla C 2F Lisäominaisuuksin parannettu nopeasti sitoutuva sementtiperustainen kiinnityslaasti C 2T Lisäominaisuuksin parannettu valumaton sementtiperustainen kiinnityslaasti C 2TE Lisäominaisuuksin parannettu valumaton sementtiperustainen kiinnityslaasti pidennetyllä avoajalla C 2FT Lisäominaisuuksin parannettu nopeasti sitoutuva ja valumaton sementtiperustainen kiinnityslaasti Betonipintoja laatoitettaessa on otettava huomioon betonin ikä. Kylmyys ja kosteus hidastavat betonin kuivumista. Betonilla tehty kallistusvalu voidaan ihanneoloissa vedeneristää ja laatoittaa (Saneerauslaastilla) kaksi kuukautta valun jälkeen. Muuratut rakenteet ja kipsikartonkilevyjen muodonmuutokset ovat niin vähäisiä, että ne eivät aseta laastien elastisuudelle yhtä suuria vaatimuksia. 00x00 mm ja suurempien lattialaattojen kiinnitykseen suositellaan karkeaa n klinkkerilaastia tai ns. puoli - juoksevia laasteja. Laatasta, laastityypistä ja rasituksesta riippuen käytetään myös kaksoiskiinnitysmenetelmää. Pinnat, joihin tartunnan saaminen on vaikeaa (esim. vanha laatoitus) laatoitetaan joko Saneerauslaastilla tai Pikasaneerauslaastilla. Niiden tartuntakyky on muita laasteja parempi. Pikalaastin sideaine on muita laasteja nopeampi, joten laatoituksen voi saumata muutaman tunnin kuluttua laatoituksesta. 4.1 Kiinnitysaineet Klinkkerilaasti - C2F Sementtipohjainen klinkkerilaattojen kiinnityslaasti erityisesti 00x00 mm ja suurempien, tai taustaltaan voimakkaasti uritettujen lattialaattojen kiinnitykseen. Soveltuu myös uima-allaslaatoituksiin sisä- ja ulkokäytössä. Ei mosaiikkilaattojen kiinnitykseen. Saneerauslaasti - C2TE Sementtipohjainen, elastisia ominaisuuksia omaava kiinnityslaasti, jolla on erityisen hyvä tartunta. Pikasaneerauslaasti - C1F Nopeasti kovettuva Saneerauslaastin tyyppinen kiinnityslaasti. Vaalea Saneerauslaasti - C2FTE Vaalea kiinnityslaasti. Keraamisten laattojen ja lasimosaiikkien kiinnitykseen. Habenit 60 / weber.xerm 848 Kemiallista ja mekaanista rasitusta kestävä epoksipohjainen saumauslaasti, jota voidaan käyttää myös laattojen kiinnitykseen. Joustava lattialaasti Sementtipohjainen kiinnityslaasti lattialaatoituksiin erittäin vaativille alustoille. 10 Oy Ab p

11 4.2 Saumausaineet Keraamisten laattojen paksuus ja koko määräävät saumojen leveyden. Ohuet (2-6 mm) saumat saumataan Saumalaastilla, leveät (4-12 mm) Klinkkerisaumalla. Klinkkerisauman raekoko on suurempi kuin Saumalaastin, joten sen täyttävyys on parempi. Epoksipohjainen saumalaasti kestää kemiallista ja mekaanista rasitusta sementtipohjaisia saumalaasteja paremmin. Saumalaasti Sementtipohjainen saumalaasti kaakeli- ja klinkkerilaattojen saumaukseen sisätiloissa. Ei sovellu uima-altaisiin. Erikoissauma Valemosaiikkisaumaisten laattojen saumaamiseen 1-6 mm levyisille saumoille. Soveltuu sisäkäyttöön. Klinkkerisauma Sementtipohjainen saumalaasti erityisesti tiiviiden lattialaattojen saumaukseen sisä- ja ulkotiloissa. Ei sovellu uima-altaisiin. Habenit 60 Multipox FK / weber.xerm 848 Epoksisideaineinen klinkkerilaattojen saumalaasti, joka ei sisällä liuottimia ja on vesipestävä. Soveltuu erityisesti kemiallisen ja mekaanisen rasituksen kohteena oleviin seiniin ja lattioihin sekä uima-altaiden saumauksiin. Saniteettisilikoni Homesuojattu tiivistysmassa, jolla saumataan laatoitetun seinäpinnan nurkkasaumat, liikuntasaumat sekä seinä- ja lattialaatoituksien väliset saumat ja tiivistetään läpiviennit. Colorline Oy Ab p

12 4. Laatoitusaineiden valintataulukko 1. Kaakeli- ja klinkkerilaattojen kiinnitys seiniin sisätiloissa alustan pintamateriaali Betoni*, kevytbetoni, sementtipohjainen tasoite, rappaus, kalkkihiekkakivi Kipsikartonkilevy (Huomioi valmistajan ohjeet) Maalipinta, muovimatto, vanha laatoitus NORMAALISTI KOVETTUVAT NOPEASTI KOVETTUVAT kuivat tilat märät tilat kuivat tilat märät tilat Saneerauslaasti Vaalea saneerauslaasti Saneerauslaasti Vaalea saneerauslaasti Saneerauslaasti Vaalea saneerauslaasti Saneerauslaasti Vaalea saneerauslaasti Saneerauslaasti Vaalea saneerauslaasti Saneerauslaasti Vaalea saneerauslaasti Pikasaneerauslaasti Pikasaneerauslaasti Pikasaneerauslaasti Muut rakennuslevyt levyvalmistajien ohjeiden mukaan * = Betonipinnan laatoitukseen suositellaan käytettäväksi Saneerauslaastia tai Pikasaneerauslaastia. Pikasaneerauslaasti Pikasaneerauslaasti Pikasaneerauslaasti 2. Klinkkerilaattojen kiinnitys lattioihin sisätiloissa alustan pintamateriaali Betoni, sementtipohjainen tasoite Muovimatto, maalattu pinta Vanha laatoitus Kipsikartonkilevy (Huomio valmistajan ohjeita). Saumausmateriaaleja keraamisia laattoja varten SEINÄ LATTIA KAAKELILAATAT KLINKKERILAATAT VALEMOSAIIKKILAATAT Sauman leveys 2-6 mm: Saumalaasti Saumanleveys 1-6 mm: Erikoissauma Sauman leveys 2-6 mm: Saumalaasti Sauman leveys 4-12 mm: Klinkkerisauma Sauman leveys 1-10 mm: weber.xerm 848/Habenit 60 Sauman leveys 2-6 mm: Saumalaasti Sauman leveys 4-12 mm: Klinkkerisauma Sauman leveys 1-10 mm: weber.xerm 848/Habenit 60 Liikuntasaumat Saniteettisilikoni Saniteettisilikoni = sopimaton rakenneratkaisu NORMAALISTI KOVETTUVAT NOPEASTI KOVETTUVAT kuivat tilat märät tilat kuivat tilat märät tilat Saneerauslaasti Vaalea saneerauslaasti Klinkkerilaasti Saneerauslaasti Vaalea saneerauslaasti Saneerauslaasti Vaalea saneerauslaasti Saneerauslaasti Vaalea saneerauslaasti Muut rakennuslevyt levyvalmistajien ohjeiden mukaan Saneerauslaasti Vaalea saneerauslaasti Klinkkerilaasti Saneerauslaasti Vaalea saneerauslaasti Saneerauslaasti Vaalea saneerauslaasti Saneerauslaasti Vaalea saneerauslaasti Pikasaneerauslaasti Pikasaneerauslaasti Pikasaneerauslaasti Pikasaneerauslaasti Pikasaneerauslaasti Pikasaneerauslaasti Pikasaneerauslaasti Pikasaneerauslaasti Saumanleveys 1-6 mm: Erikoissauma Sauman leveys 2-6 mm: Saumalaasti 12 Oy Ab p

13 Arkitekt Color Oy Ab p

14 5. Keraamisten laattojen ominaisuudet ja käyttökohteet 5.1 Standardit Keraamiset laatat jaetaan SFS-EN tuotestandardeissa valmistustapansa ja vedenimukykynsä mukaan eri luokkiin ja ryhmiin. n tuote-esitteissä laattojen ominaisuudet ja käyttökohteet on ilmoitettu oikean laatan valintaa helpottavilla symboleilla. Kuivapuristetut laatat (valmistusmenetelmä B) Valtaosa n laatoista on kuivapuristettuja. Mittatarkat kuivapuristetut laatat valmistetaan puristusjauheesta. Laattoja valmistetaan myös moduulimittaisina helpottamaan laatoituksen suunnittelua. Laatat ovat lasittamattomia tai lasitettuja. Lasittamattomia laattoja valmistetaan myös kiillotettuina. Märkäpuristetut laatat (valmistusmenetelmä A) Märkäpuristetut laatat valmistetaan kosteasta, muotoiltavasta savesta. Savimassa puristetaan suukappaleen kautta tangoksi, josta laatat leikataan, kuivataan ja poltetaan. Laatat ovat lasitettuja tai lasittamattomia. Märkäpuristetut laatat kutistuvat sintraantuessaan kuivapuris tettuja enemmän, joten niiden mitta poikkeamat ovat suuremmat. Märkäpuristettuja laattoja ei lajitella sävyn perusteella. Erisävyisten aluei den syntymisen voi välttää ottamalla laattoja vuorotellen eri paketeista. 5.2 Kaakelilaatat (kuivapuristetut seinälaatat, ryhmä B III) Vedenimukyky E > 10 % Kaakelilaattoja käytetään asuinrakentamisessa sauna- ja pesuhuonetiloissa, kylpyhuoneissa, keittiöissä, apukeittiöissä, wc-tiloissa sekä yleensä tiloissa, joissa käytetään vettä ja joiden pintojen helppoon puhtaanapitoon on kiinnitetty huomiota. Toiminnallisesti näitä tiloja ovat edellisten lisäksi mm. lasten kuravaatteiden riisumis- ja siistimistilat, kuivaustilat, kellaritilat ja kylmähuoneet. Nykyään kaakelilaattoja käytetään myös lähes kaikissa kodintiloissa sisustusmateriaalina koristepintojen aikaansaamiseksi. Kaakelilaatat ovat lasitettuja (kiiltäviä tai himmeitä). Niiden vedenimukyky on yli kymmenen prosenttia. Kaakelilaatat soveltuvat sisätilojen seinälaatoituksiin kuivissa tiloissa ja märkätiloissa. Ne eivät sovi kohteisiin, joissa pintoihin kohdistuu kova mekaaninen rasite. E < 0,5 % 0,5 % < E < % 5. Klinkkerilaatat (kuiva- ja märkäpuristetut seinä- ja lattialaatat, B ja A) Vedenimukyky % < E < 6 % 6 % < E < 10 % Klinkkerilaatat soveltuvat lähes poikkeuksetta käytettäviksi kaikkien kodin tilojen lattioihin ja seiniin. Klinkkerilaatat ovat sintrattuja. Laatat poltetaan sintraantumispisteeseen, jolloin massan sulavat aineet täyttävät huokoset. Näin saadaan tiiviitä ja kovaa kulutusta kestäviä laattoja. Klinkkerilaattoja valmistetaan lasitettuina ja lasittamattomina. Lasitus voi olla himmeä, kiiltävä tai karhea. Lasittamattomia laattoja saa myös liukastumista estävällä kuviolla. Klinkkerilaattoja valmistetaan myös hapon- ja pakkasenkestäviä, joiden huokoisuus on alle kolme prosenttia. Lasitetut laatat jaotellaan lasitteen käyttökestävyyden mukaan eri luokkiin. Nämä lasitteenkulutuskestävyysluokituksen (PEI) jaot antavat suositukset laattojen käytöstä. Suosituksia laattojen käytöstä kulutuslujuutensa suhteessa voidaan antaa myös erilaisilla symboleilla merkittynä. Alle 100 x 100 mm:n suuruisia verkolle tai paperiarkille liimattuja laattoja kutsutaan mosaiikkilaatoiksi. 5.4 Porcellanato-laatat (BI a ) Vedenimukyky E < 0,5 % Porcellanato-laatat ovat myös kuivapuristettuja ja sintrattuja ja sopivat moneen käyttötarkoitukseen. Ne soveltuvat erityisesti kovaa käyttöä vaativiin tiloihin ja ovat kaikki pakkasenkestäviä. Lasittamaton pinta voi olla naturale (himmeä), lappato (osakiillotettu), levigato (kiillotettu) tai strukturoitu. Lasitetun porcellanaton pinnan kulutuskestävyys määritellään PEI- luokkien mukaan. Porcellanatoja saa myös kalibroituna, eli mittaansa sahattuina ja hiottuina, mikä mahdollistaa laatoittamisen suoraan puskuun tai hyvin kapeilla noin 2- mm saumoilla. Pakkasenkestävyys Mitä tiiviimpi laatta, sitä alhaisempi vedenimukyky on ja sitä paremmin tuote kestää pakkasta. Parhaimmat pakkasenkesto-ominaisuudet on laatoilla, joiden vedenimukyky on alle 0,5 %. Muiden ryhmien laattojen pakkasenkestävyys on varmistettava Oy Ab:n teknisestä neuvonnasta. 14 Oy Ab p

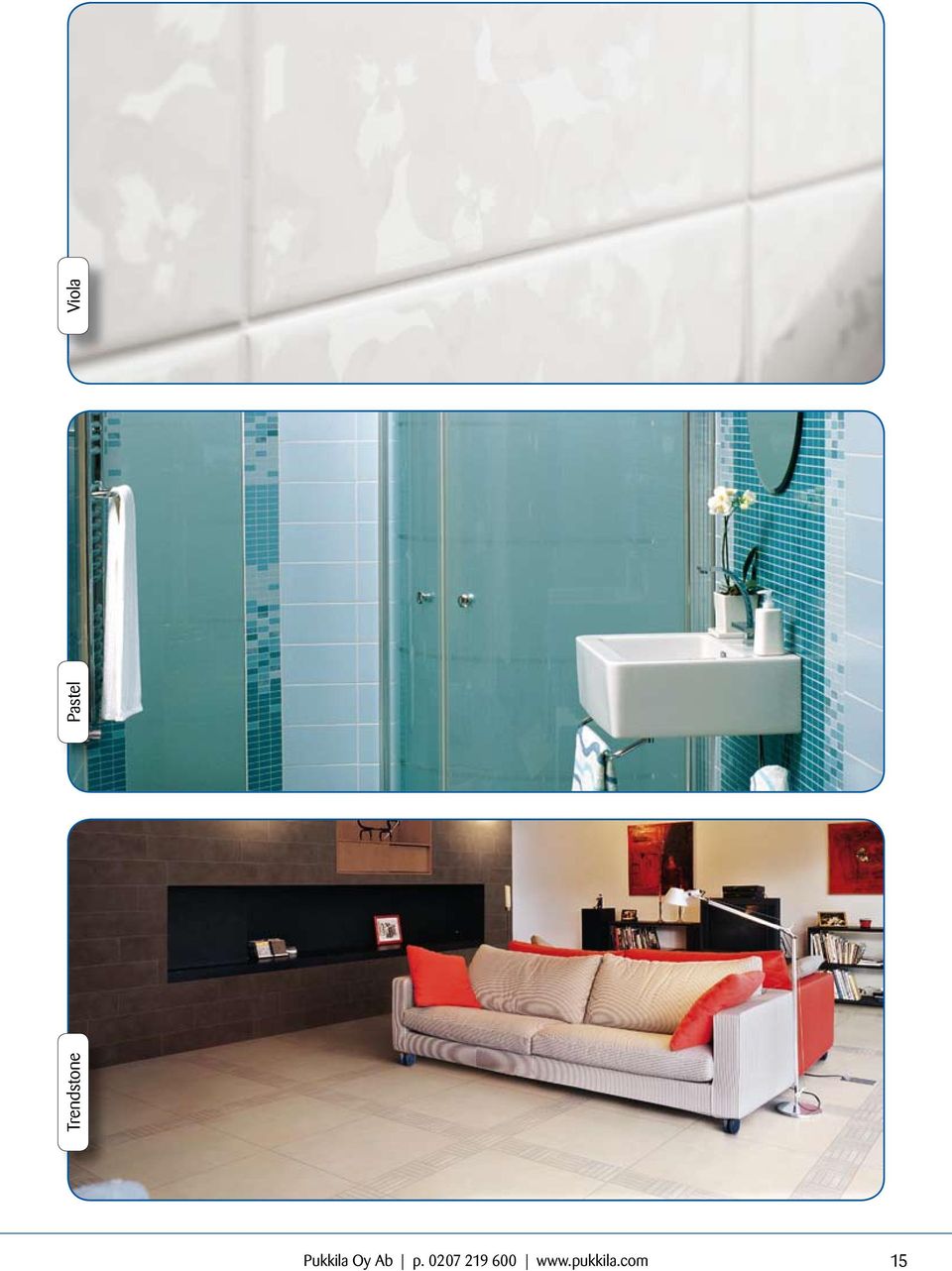

15 Trendstone Pastel Viola Oy Ab p

16 6. Rakenteet 6.1 Seinärakenteet Seinien laatoitus: Sisätilat Kuivissa tiloissa ja märkätiloissa voidaan käyttää kaakeli- ja klinkkerilaattoja. Seinien suoruus ja tasaisuus on tarkistettava ennen laatoitustyön aloittamista. Pinnat oikaistaan ja tasoitetaan tarvittaessa. Ohjeet tasoitus- ja oikaisutyöstä löytyvät sivulta 7 ja ohjeet laatoitusaineiden käytöstä on tuoteselostusten yhteydessä sivulla 12. Seinien laatoitus työ esitetään kuvasarjassa sivuilla 4-7. Betoniseinät Betoni kutistuu kuivuessaan ja kovettuessaan, joten laatoitusaineen on oltava joustavaa. Kutistuma on sitä suurempi, mitä tuoreemmasta betonista on kyse. Alhainen lämpötila ja kosteus hidastavat betonin kuivumista. Uusilla betonipinnoilla käytetään kutistuman vuoksi Saneerauslaastia, Vaalea Saneerauslaasti tai Pikasaneerauslaastia. Laatoitus tehdään aina Saneerauslaastilla, Vaalea Saneerauslaasti tai Pikasaneerauslaastilla, jos alusta vedeneristetään Vedeneristysjärjestel mällä. Kuivat tilat - kuva 1 1. Alusta 2. Oikaisukerros (tarvittaessa). Kiinnitys: Saneerauslaasti, Pikasaneerauslaasti tai Vaalea Saneerauslaasti. 4. Kaakeli- tai klinkkerilaatat 5. Saumaus: Saumalaasti, Erikoissauma 6. Nurkkasaumoissa sekä seinä- ja lattialaatoituksen välisissä saumoissa on käytettävä Saniteettisilikonia. kuva Märkätilat - kuva 2 1. Alusta 2. Oikaisukerros. Vedeneristysjärjestelmä 4. Kiinnitys: Saneerauslaasti, Vaalea saneerauslaasti tai Pikasaneerauslaasti. 5. Kaakeli- tai klinkkerilaatat 6. Saumaus: Saumalaasti, Erikoissauma 7. Nurkkasaumoissa sekä seinä- ja lattialaatoituksen välisissä saumoissa on käytettävä Saniteettisilikonia. kuva Oy Ab p

17 Tiili- ja harkkoseinät Kuivat tilat - kuva 1. Alusta 2. Oikaisukerros/ylitasoitus: tasoitteilla. Kiinnitys: Saneerauslaasti, Pikasaneerauslaasti tai Vaalea Saneerauslaasti 4. Kaakeli- tai klinkkerilaatat 5. Saumaus: Saumalaasti, Erikoissauma 6. Nurkkasaumoissa sekä seinä- ja lattialaatoituksen välisissä saumoissa on käytettävä Saniteettisilikonia. kuva Märkätilat - kuva 4 1. Alusta 2. Oikaisu ja tasoitus: Märkätilatasoitteilla. Vedeneristysjärjestelmä 4. Kiinnitys: Saneerauslaasti, Pikasaneerauslaasti tai Vaalea Saneerauslaasti 5. Kaakeli- tai klinkkerilaatat 6. Saumaus: Saumalaasti, Erikoissauma 7. Nurkkasaumoissa sekä seinä- ja lattialaatoituksen välisissä saumoissa on käytettävä Saniteettisilikonia. kuva Levyrakenteiset seinät Kipsikartonkilevy Kipsikartonkilevy soveltuu kuivien tilojen ja asuntokohtaisten märkätilojen laatoitusalustaksi. Käsittelemätön kipsilevy ei kestä kosteutta, joten märkätilojen kosteuden ja vedeneristys on tehtävä erityisen huolellisesti. 1 kuva Kuivat tilat - kuva 5 1. Tukirakenne: Teräsprofiili- tai puurunko, (huomio valm. ohjeet) 2. Kipsikartonkilevy (katso valmistajan ohjeet). Kiinnitys: Saneerauslaasti, Pikasaneerauslaasti tai Vaalea Saneerauslaasti. 4. Kaakeli- tai klinkkerilaatat 5. Saumaus: Saumalaasti, Erikoissauma 6. Nurkkasaumoissa sekä seinä- ja lattialaatoituksen välisissä saumoissa on käytettävä Saniteettisilikonia Asuntokohtaiset märkätilat - kuva 6 1. Teräsprofiilirunko K 600 tai pienempi, (huomio valm. ohjeet) 2. Kipsikartonkilevy (katso valmistajan ohjeet). Vedeneristysjärjestelmä 4. Kiinnitys: Saneerauslaasti, Pikasaneerauslaasti tai Vaalea Saneerauslaasti 5. Kaakeli- tai klinkkerilaatat 6. Saumaus: Saumalaasti, Erikoissauma 7. Nurkkasaumoissa sekä seinä- ja lattialaatoituksen välisissä saumoissa on käytettävä Saniteettisilikonia. kuva Oy Ab p

18 lastulevyt Emme suosittele lastulevyn käyttöä laatoitusalustana. LuX ELEMENTS on rakennuslevy, jonka ydin on polystyreeniä. Levy on päällystetty molemmin puolin lasikuidulla vahvistetulla sementillä. Levyä on helppo työstää ja muotoilla ja se voidaan eristää, pinnoittaa ja laatoittaa normaaleilla laatoitustavoilla. muut rakennuslevyt Muut rakennuslevyt sopivat laatoitusalustaksi kuivissa ja märissä tiloissa levyvalmistajan ohjeiden mukaan. Muut laatoituskelpoiset sisäseinät rapatut pinnat Kovat rappauspinnat (KS 50/50 ja kovemmat) soveltuvat laatoitusalustaksi. maalatut pinnat Maalatut pinnat soveltuvat laatoitettaviksi, jos maali on kunnolla kiin ni alustassaan. Maalin on oltava pesunkestävä, esim. alkydimaali. Kuivat tilat 1. Poista irtoava maali. 2. Pese pinnat tai karhenna ne hiekkapaperilla. Huuhtele puhtaalla vedellä. Anna kuivua ennen laatoitusta.. Kiinnitä kaakelilaatat Saneerauslaastilla, Pikasaneerauslaastilla tai Vaalea Saneerauslaastilla. 4. Saumaa laatat Saumalaastilla. 5. Nurkkasaumoissa sekä seinä- ja lattialaatoituksen välisissä saumoissa on käytettävä Saniteettisilikonia. Märkätilat 1. Poista kaikki maali. 2. Pese pinnat tai karhenna ne hiekkapaperilla. Anna kuivua ennen laatoitusta.. Tasoita vedeneristettävän alueen alusta ohuella Saneerauslaastikerroksella. 4. Vedeneristysjärjestelmä. 5. Kiinnitä kaakelilaatat Saneerauslaastilla, Pikasaneerauslaastilla tai Vaalea Saneerauslaastilla. 6. Saumaa laatat Saumalaastilla. 7. Nurkkasaumoissa sekä seinä- ja lattialaatoituksen välisissä saumoissa on käytettävä Saniteettisilikonia. Jazz 18 Oy Ab p

19 Vanha laatoitus Varmista, että vanha laatoitus on kiinni alustassaan. Jos kyseessä on märkätila, varmista myös, että vanha rakenne on terve ja riittävän tukeva ja että vedeneristys vastaa tämän päivän suosituksia. Varmimman ja turvallisimman lopputuloksen takaa kuitenkin vanhan laatoituksen poistaminen ja uuden pohjatyön tekeminen. Kuivat tilat 1. Pese pinnat kristallisoodalla tai muulla sopivalla pesuaineella. Huuhdo puhtaalla vedellä ja anna kuivua. 2. Poista irtonaiset laatat ja täytä kolot esim. Saneerauslaastilla.. Kiinnitä kaakelilaatat Saneerauslaastilla, Pikasaneerauslaastilla tai Vaalea Saneerauslaastilla. 4. Saumaa laatat Saumalaastilla tai Erikoissaumalla. 5. Nurkkasaumassa sekä seinä- ja lattialaatoituksen välisissä saumoissa on käytettävä Saniteettisilikonia. Märkätilat 1. Pese pinnat kristallisoodalla, huuhdo puhtaalla vedellä ja anna kuivua. 2. Poista irtonaiset laatat ja täytä kolot Saneerauslaastilla.. urita vanhojen laattojen pinta tartunnan varmistamiseksi 4. Tasoita vanha laatoitus. 5. Tarvittaessa käytä Vedeneristysjärjestelmää. 6. Kiinnitä kaakelilaatat Saneerauslaastilla, Pikasaneerauslaastilla tai Vaalea Saneerauslaastilla. 7. Saumaa laatat Saumalaastilla tai Erikoissaumalla. 8. Nurkkasaumassa sekä seinä- ja lattialaatoituksen välisissä saumoissa on käytettävä Saniteettisilikonia. Keto Oy Ab p

20 6.2. Lattiarakenteet Lattian laatoitus sisätilossa Lattian laatoittamiseen soveltuvat lasittamattomat ja himmeälasitteiset klinkkeri- ja porcellanatolaatat. Lattioissa voidaan käyttää myös mosaiikkilaattoja. Märkätilojen lattioihin on tehtävä riittävät kallistukset ja asianmukainen veden eristys. Työohje oikaisutöistä, kallistusten teosta sekä laatoitusaineiden käytöstä on tuoteselostuksessa sivuilla 7 ja 10. Erityyppisten lattioiden laatoitusratkaisuja Betonilattia 7 7. Kuiva tila 1. Betonilattia 2. Alustan pohjustus. Tasoitus ja oikaisu 4. Lattialämmitys 5. Kiinnitys: Saneerauslaasti, Pikasaneerauslaasti, Vaalea Saneerauslaasti tai Klinkkerilaasti 6. Klinkkerilaatat 7. Saumaus: Saumalaasti tai Klinkkerisauma Märkätila, jossa on betonilattia 1. Betonilattia 2. Alustan pohjustus. Kallistukset 4. Lattialämmitys 5. Vedeneristysjärjestelmä 6. Kiinnitys: Saneerauslaasti, Pikasaneerauslaasti, Vaalea Saneerauslaasti ja Klinkkerilaasti 7. Klinkkerilaatat 8. Saumaus: Saumalaasti tai Klinkkerisauma Märkätila, jossa on betonilattia ja kermieriste 1. Kantava betoni 2. Lämmöneriste. Kallistus: betoni n. 50 mm 4. Kermieristys 5. Betonilaatta 0 mm (minimi paksuus) 6. Lattialämmitys 7. Kiinnitys: Saneerauslaasti, Pikasaneerauslaasti, Klinkkerilaasti tai Vaalea Saneerauslaasti 8. Klinkkerilaatat 9. Saumaus: Saumalaasti tai Klinkkerisauma Oy Ab p

21 Levylattia Kuiva tila, jossa on levylattia 1. Levy (Huomio valmistajan ohjeet) 2. Kiinnitys: Saneerauslaasti, Pikasaneerauslaasti tai Vaalea Saneerauslaasti. Klinkkerilaatat 4. Saumaus: Saumalaasti tai Klinkkerisauma Kuiva tila, jossa on vanha laatoitus Puhdista vanha lattiapinta. Poista irralliset laatat. 1. Vanha lattialaatoitus 2. Kolojen täyttö: Saneerauslaasti. Kiinnitys: Saneerauslaasti, Pikasaneerauslaasti tai Vaalea Saneerauslaasti 4. Klinkkerilaatat 5. Saumaus: Saumalaasti tai Klinkkerisauma 1. Kuiva tila, jossa on kova muovimatto Pese maton pinta puhtaaksi ja karhenna se. Poista pöly. Varmista että matto on kiinni alustassaan ja että matto soveltuu laatoitusalustaksi. 1. Alusta ( kiinteä, notkumaton) 2. Muovimatto.. Saneerauslaasti tai Pikasaneerauslaasti 4. Klinkkerilaatat 5. Saumaus: Saumalaasti tai Klinkkerisauma Lattiakaivo Lattiakaivon ja laatoituksen liitos Lattiakaivon ja Vesieristeen yhteensopivuus ja kiinnitys liitosratkaisuineen on ehdottomasti varmistettava. Ohjeet Vedeneristysjärjestelmän työohjeissa (työohje 11/2008 PUKKILA MÄRKÄTILAJÄRJESTELMÄ). Lattiakaivon liittyminen laatoitukseen, kun vedeneristyksenä käytetään Vedeneristysjärjestelmää. 1. Alusta 2. Lattiakaivo. Kiristysrengas 4. Vedeneristysjärjestelmä 5. Kiinnitys: Saneerauslaasti, Pikasaneerauslaasti, Vaalea Saneerauslaasti tai Klinkkerilaasti 6. Klinkkerilaatta 7. Saumaus: Saumalaasti A = Kosteussulku B = n vedeneristysmassa C = Lattiakaivon kohdan vesieristyskankaan lisäpalat D = Varsinainen vesieristyskangas 1 14 A B C D Seinän ja lattian välinen liittymäratkaisu 1. Seinä 2. Lattia-alusta. Vedeneristysjärjestelmä, (sivu 10) 4. Kiinnitys: Saneerauslaasti, Pikasaneerauslaasti, Vaalea Saneerauslaasti tai Klinkkerilaasti 5. Saniteettisilikoni 6. Klinkkeri- ja kaakelilaatta 7. Saumaus: Saumalaasti a = 1/1 Kosteussulku b = Vedeneristyskangaskaistale (5 cm limitys) c = vedeneriste d = Vedeneristyskangas (5 cm limitys) e = vesieriste 15 c a b a e 4 c d 6 4 e 2 5 Oy Ab p
