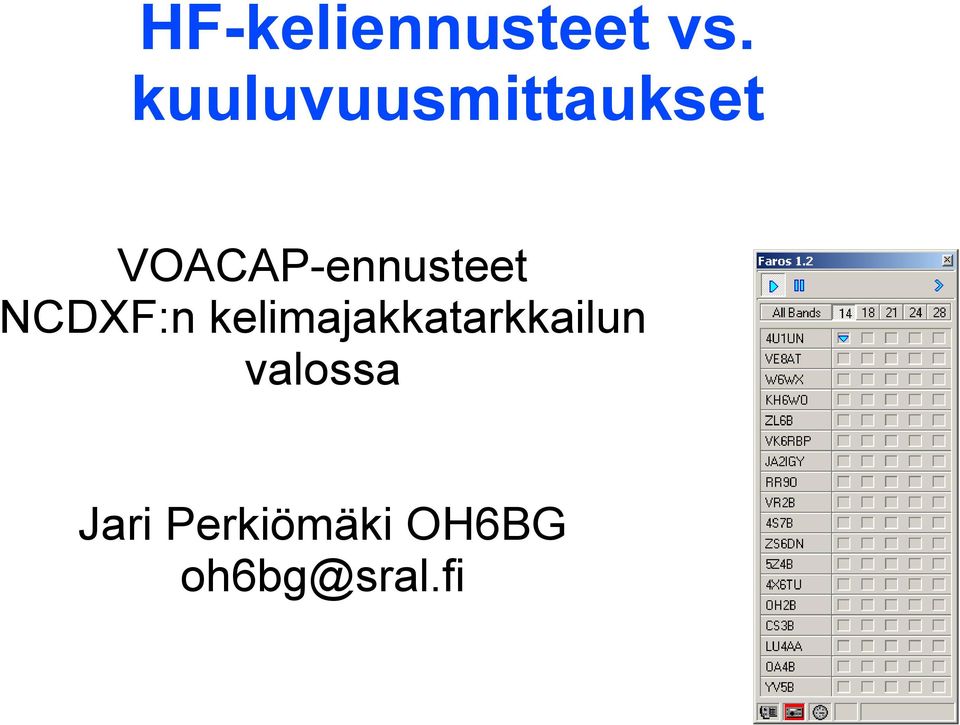

1 HF-keliennusteet vs. kuuluvuusmittaukset VOACAP-ennusteet NCDXF:n kelimajakkatarkkailun valossa Jari Perkiömäki OH6BG

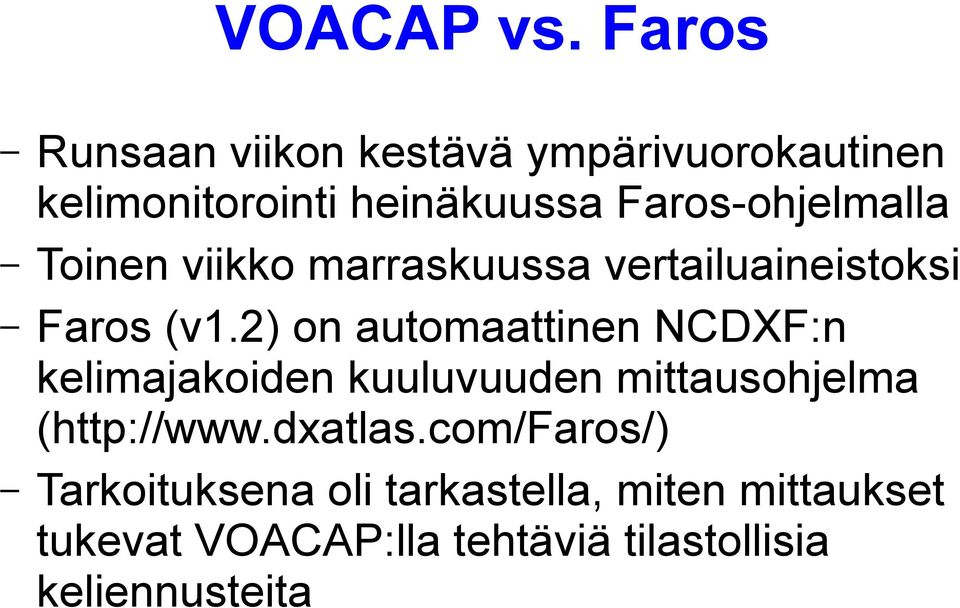

2 VOACAP vs. Faros Runsaan viikon kestävä ympärivuorokautinen kelimonitorointi heinäkuussa Faros-ohjelmalla Toinen viikko marraskuussa vertailuaineistoksi Faros (v1.2) on automaattinen NCDXF:n kelimajakoiden kuuluvuuden mittausohjelma ( Tarkoituksena oli tarkastella, miten mittaukset tukevat VOACAP:lla tehtäviä tilastollisia keliennusteita

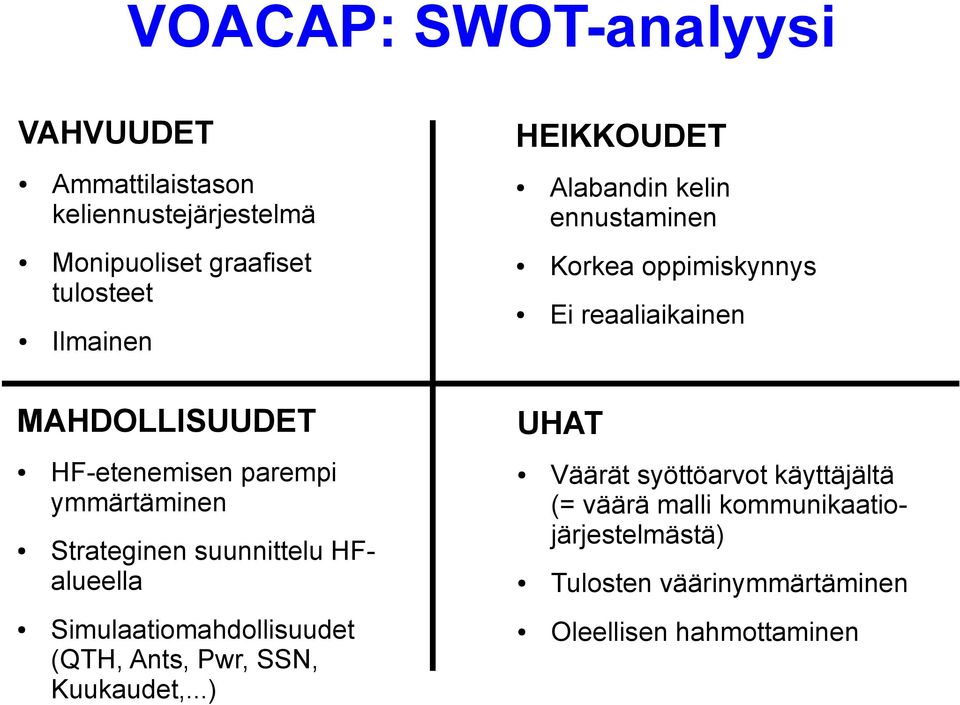

3 VOACAP: SWOT-analyysi VAHVUUDET Ammattilaistason keliennustejärjestelmä Monipuoliset graafiset tulosteet Ilmainen MAHDOLLISUUDET HF-etenemisen parempi ymmärtäminen Strateginen suunnittelu HFalueella Simulaatiomahdollisuudet (QTH, Ants, Pwr, SSN, Kuukaudet,...) HEIKKOUDET Alabandin kelin ennustaminen Korkea oppimiskynnys Ei reaaliaikainen UHAT Väärät syöttöarvot käyttäjältä (= väärä malli kommunikaatiojärjestelmästä) Tulosten väärinymmärtäminen Oleellisen hahmottaminen

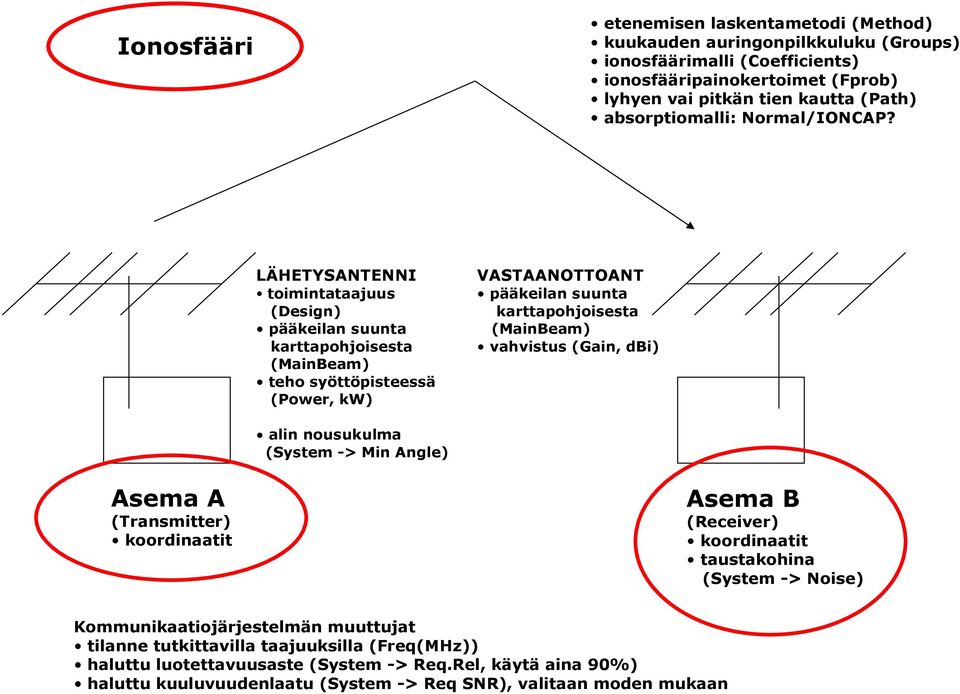

4 Ionosfääri etenemisen laskentametodi (Method) kuukauden auringonpilkkuluku (Groups) ionosfäärimalli (Coefficients) ionosfääripainokertoimet (Fprob) lyhyen vai pitkän tien kautta (Path) absorptiomalli: Normal/IONCAP? LÄHETYSANTENNI toimintataajuus (Design) pääkeilan suunta karttapohjoisesta (MainBeam) teho syöttöpisteessä (Power, kw) VASTAANOTTOANT pääkeilan suunta karttapohjoisesta (MainBeam) vahvistus (Gain, dbi) alin nousukulma (System -> Min Angle) Asema A (Transmitter) koordinaatit Asema B (Receiver) koordinaatit taustakohina (System -> Noise) Kommunikaatiojärjestelmän muuttujat tilanne tutkittavilla taajuuksilla (Freq(MHz)) haluttu luotettavuusaste (System -> Req.Rel, käytä aina 90%) haluttu kuuluvuudenlaatu (System -> Req SNR), valitaan moden mukaan

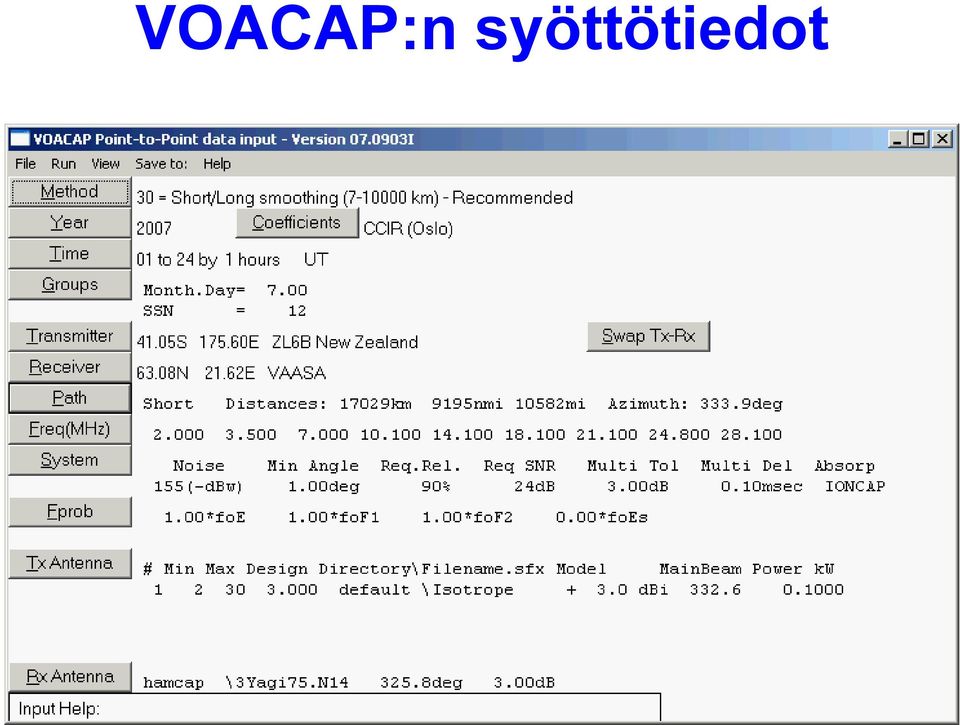

5 VOACAP:n syöttötiedot

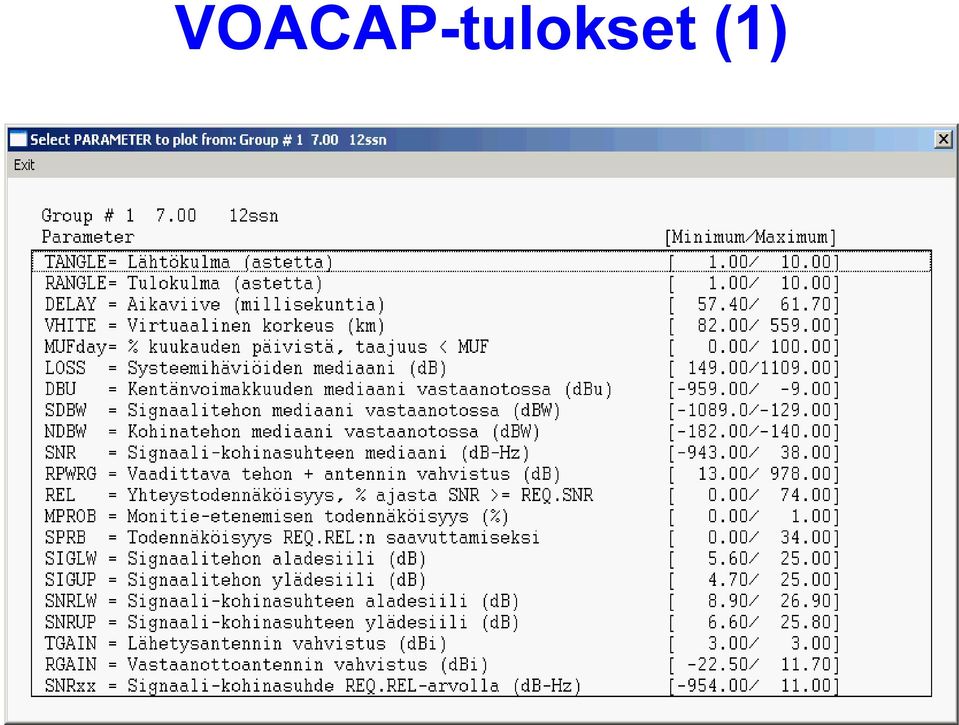

6 VOACAP-tulokset (1)

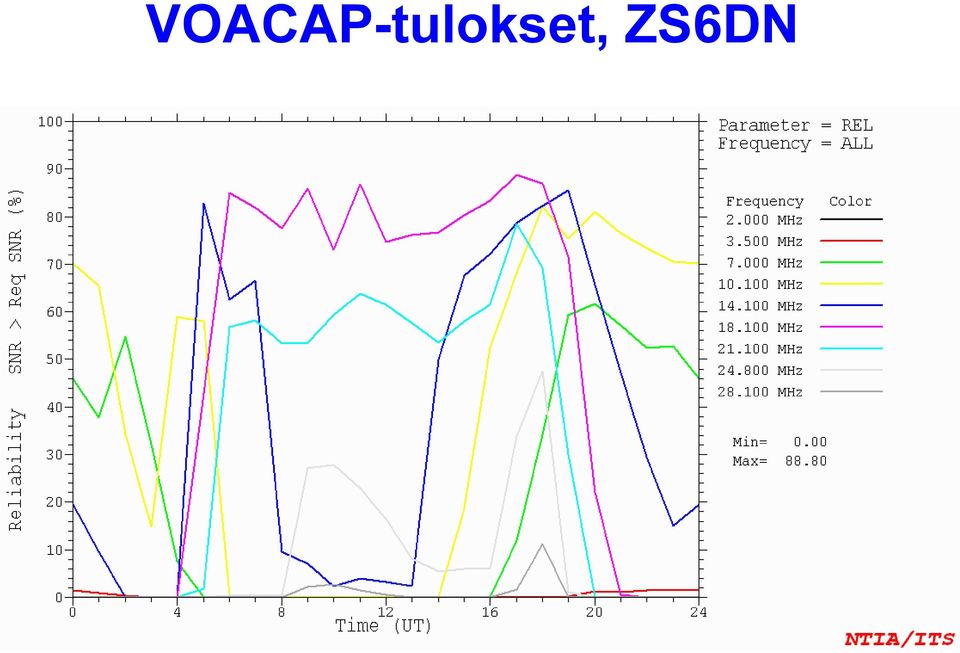

7 VOACAP-tulokset, ZS6DN

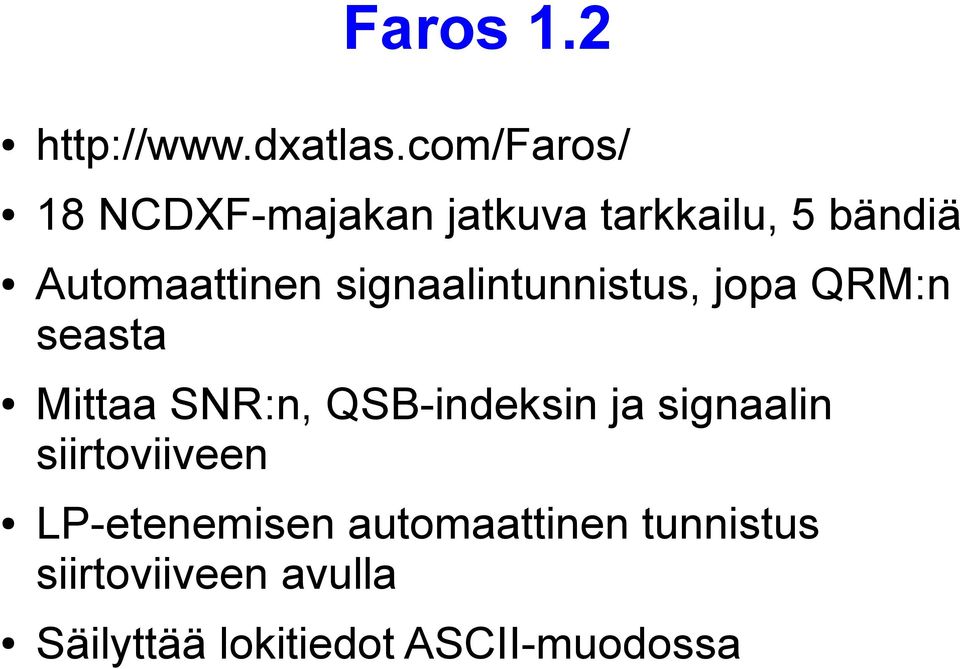

8 Faros NCDXF-majakan jatkuva tarkkailu, 5 bändiä Automaattinen signaalintunnistus, jopa QRM:n seasta Mittaa SNR:n, QSB-indeksin ja signaalin siirtoviiveen LP-etenemisen automaattinen tunnistus siirtoviiveen avulla Säilyttää lokitiedot ASCII-muodossa

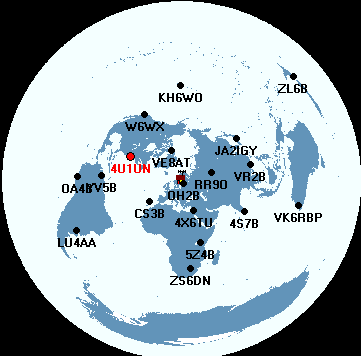

9 Kuuluvuusmittaukset Kohteina kelimajakat kaikista ilmansuunnista: Pohjoinen: KH6WO ja W6WX Etelä: ZS6DN Länsi: YV5B ja OA4B Itä: ZL6B ja VK6RBP

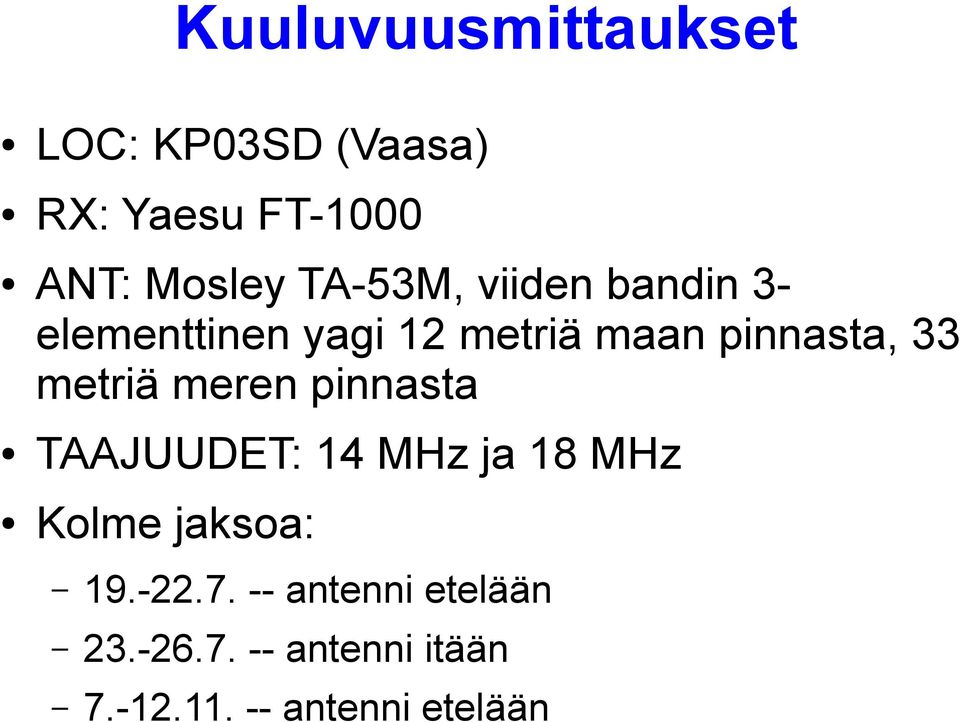

10 Kuuluvuusmittaukset LOC: KP03SD (Vaasa) RX: Yaesu FT-1000 ANT: Mosley TA-53M, viiden bandin 3- elementtinen yagi 12 metriä maan pinnasta, 33 metriä meren pinnasta TAAJUUDET: 14 MHz ja 18 MHz Kolme jaksoa: antenni etelään antenni itään antenni etelään

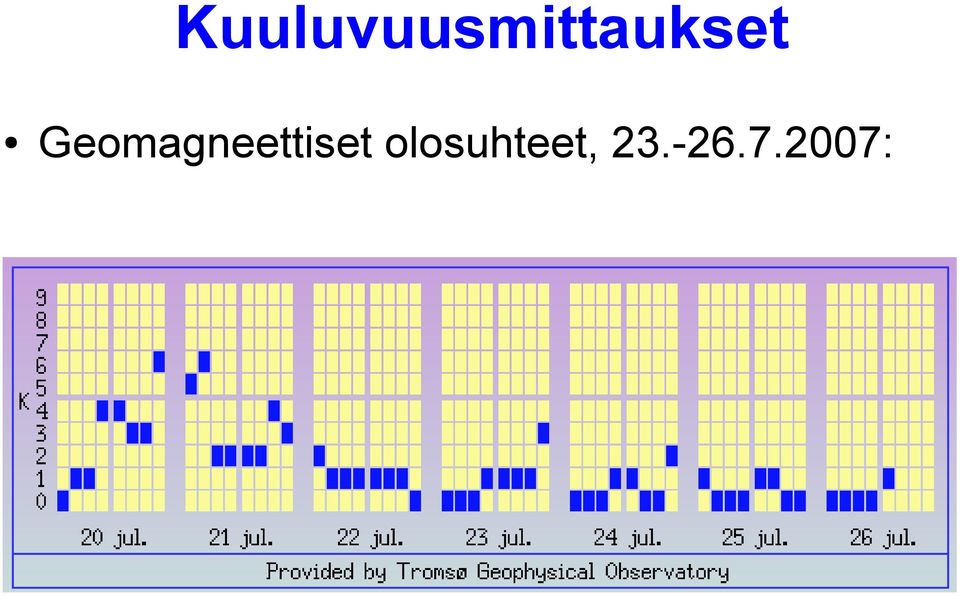

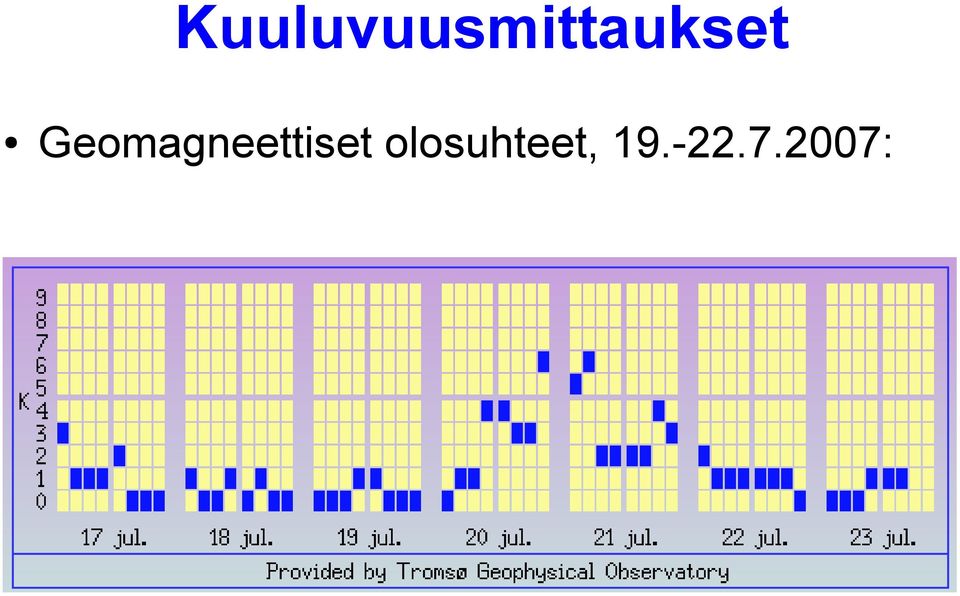

11 Kuuluvuusmittaukset Geomagneettiset olosuhteet, :

12 Kuuluvuusmittaukset Geomagneettiset olosuhteet, :

13 Kuuluvuusmittaukset Geomagneettiset olosuhteet, :

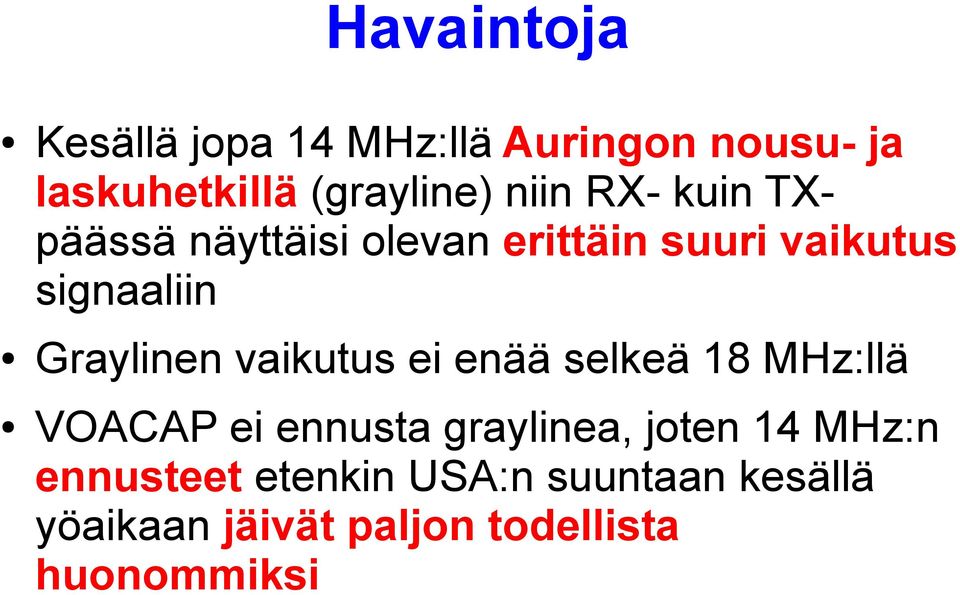

14 Havaintoja Kesällä jopa 14 MHz:llä Auringon nousu- ja laskuhetkillä (grayline) niin RX- kuin TXpäässä näyttäisi olevan erittäin suuri vaikutus signaaliin Graylinen vaikutus ei enää selkeä 18 MHz:llä VOACAP ei ennusta graylinea, joten 14 MHz:n ennusteet etenkin USA:n suuntaan kesällä yöaikaan jäivät paljon todellista huonommiksi

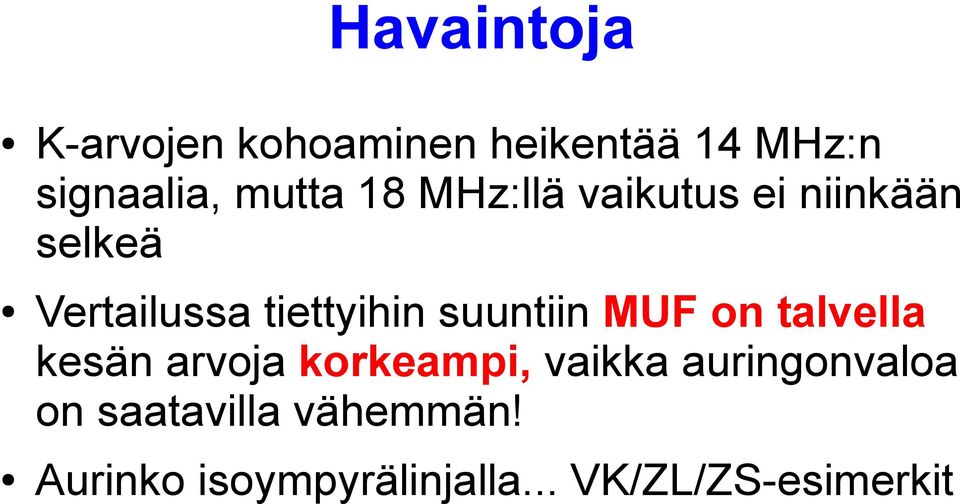

15 Havaintoja K-arvojen kohoaminen heikentää 14 MHz:n signaalia, mutta 18 MHz:llä vaikutus ei niinkään selkeä Vertailussa tiettyihin suuntiin MUF on talvella kesän arvoja korkeampi, vaikka auringonvaloa on saatavilla vähemmän! Aurinko isoympyrälinjalla... VK/ZL/ZS-esimerkit

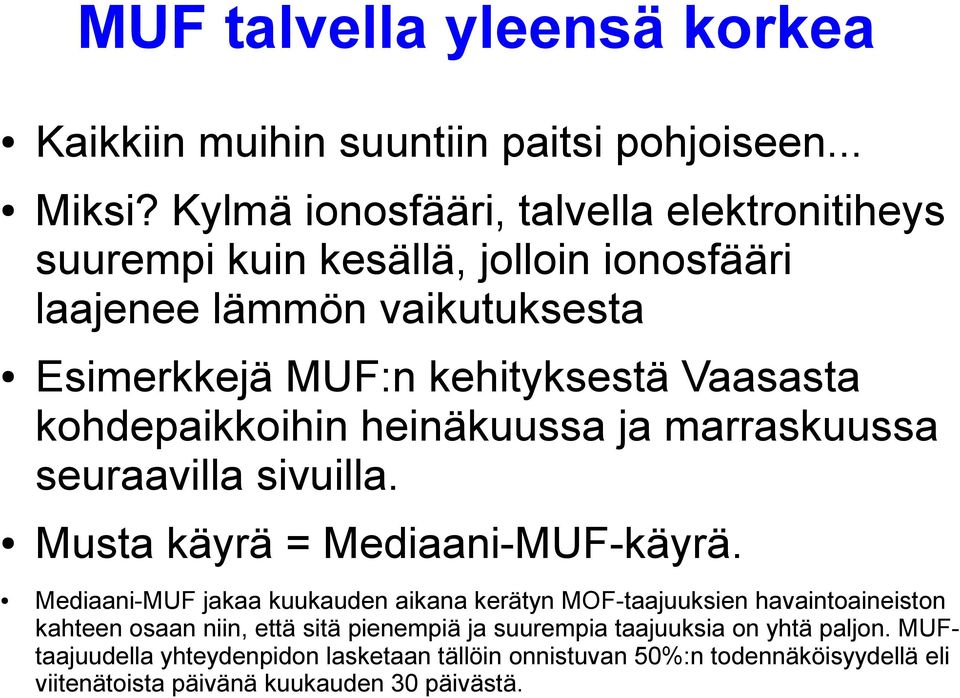

16 MUF talvella yleensä korkea Kaikkiin muihin suuntiin paitsi pohjoiseen... Miksi? Kylmä ionosfääri, talvella elektronitiheys suurempi kuin kesällä, jolloin ionosfääri laajenee lämmön vaikutuksesta Esimerkkejä MUF:n kehityksestä Vaasasta kohdepaikkoihin heinäkuussa ja marraskuussa seuraavilla sivuilla. Musta käyrä = Mediaani-MUF-käyrä. Mediaani-MUF jakaa kuukauden aikana kerätyn MOF-taajuuksien havaintoaineiston kahteen osaan niin, että sitä pienempiä ja suurempia taajuuksia on yhtä paljon. MUFtaajuudella yhteydenpidon lasketaan tällöin onnistuvan 50%:n todennäköisyydellä eli viitenätoista päivänä kuukauden 30 päivästä.

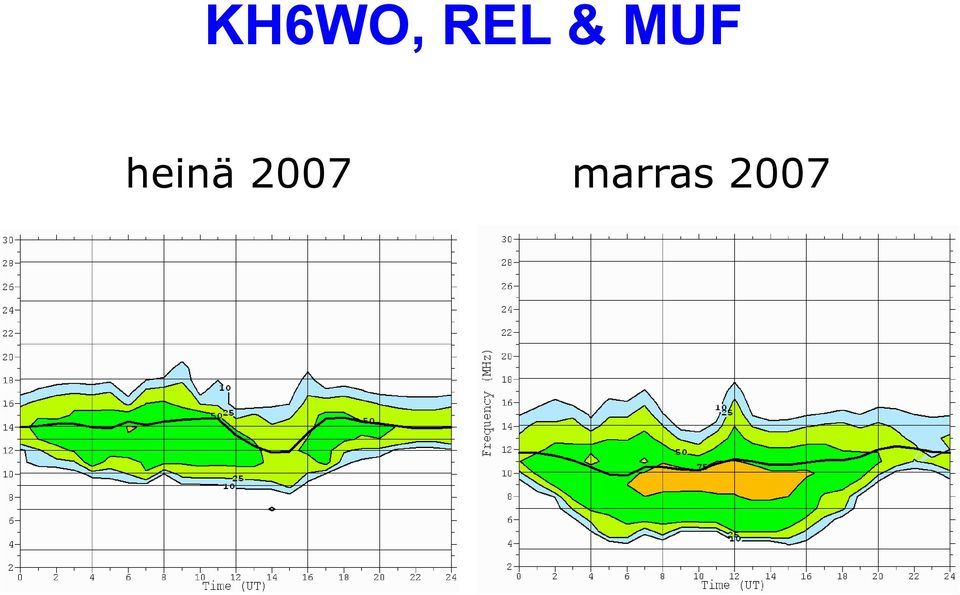

17 KH6WO, REL & MUF heinä 2007 marras 2007

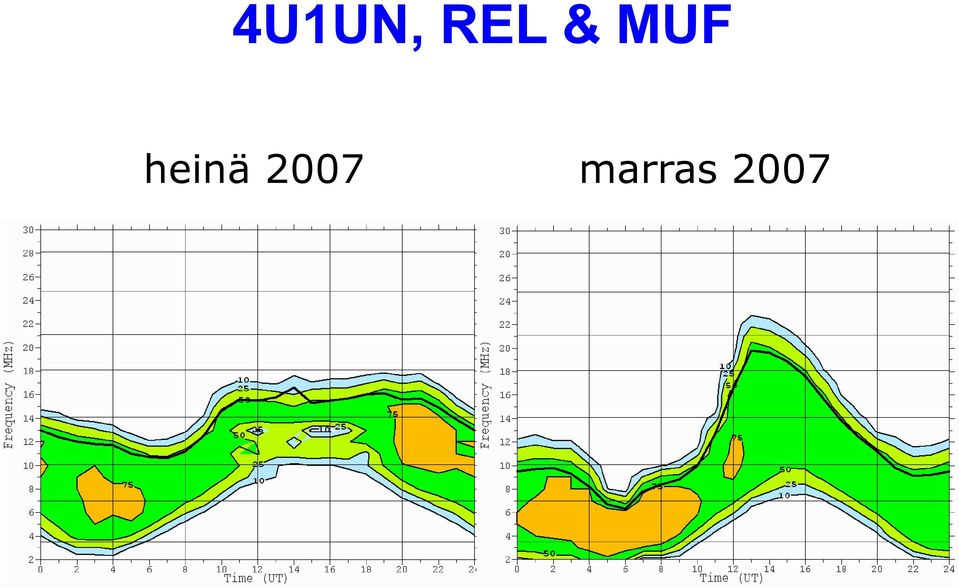

18 4U1UN, REL & MUF heinä 2007 marras 2007

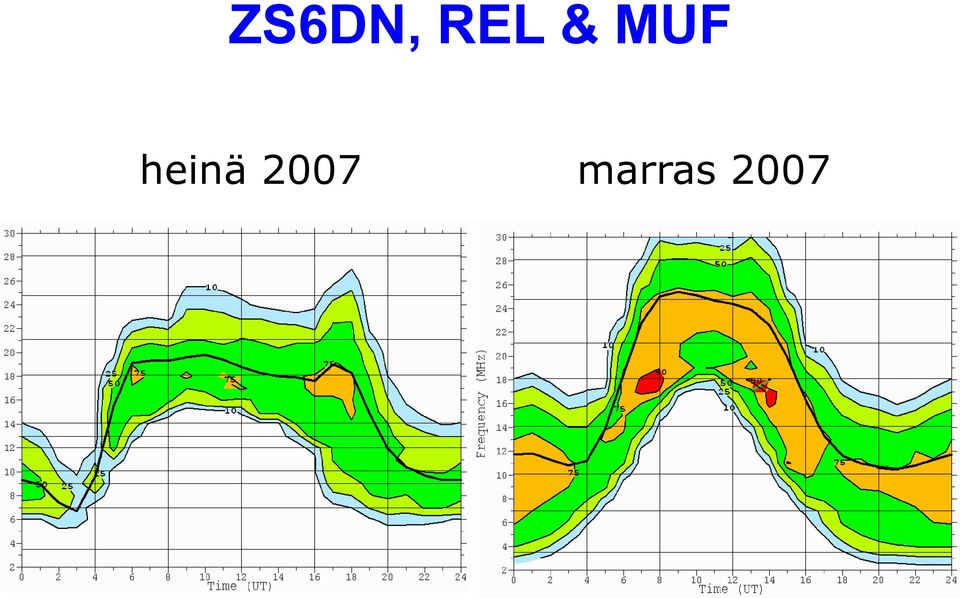

19 ZS6DN, REL & MUF heinä 2007 marras 2007

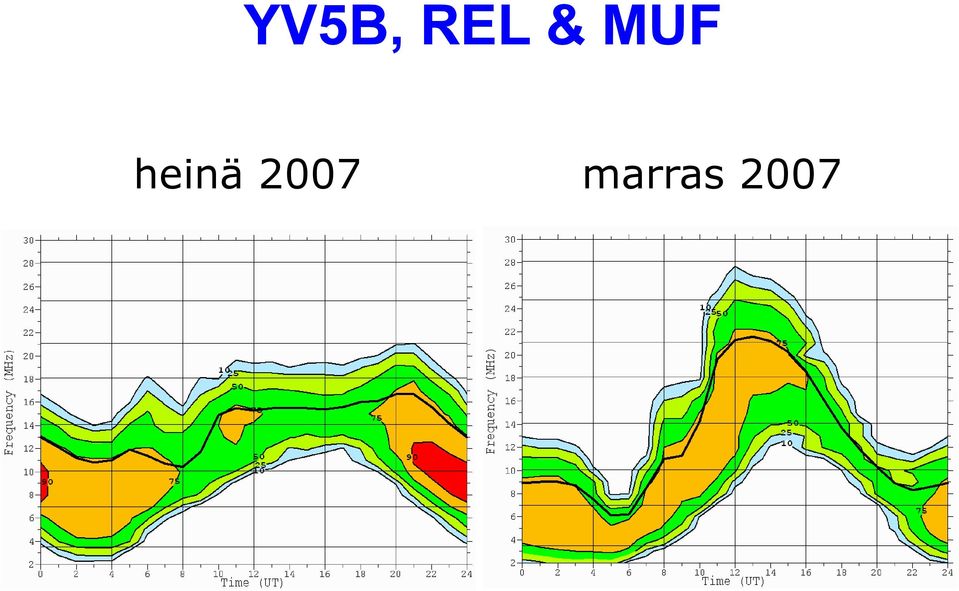

20 YV5B, REL & MUF heinä 2007 marras 2007

21 VK6RBP, REL & MUF heinä 2007 marras 2007

22 JA2IGY, REL & MUF heinä 2007 marras 2007

23 Heinäkuun havainnot Kesällä jopa 14 MHz:llä Auringon nousu- ja laskuhetkillä (grayline) niin RX- kuin TXpäässä näyttäisi olevan erittäin suuri vaikutus signaaliin Graylinen vaikutus ei enää selkeä 18 MHz:llä VOACAP ei ennusta graylinea, joten 14 MHz:n ennusteet etenkin USA:n suuntaan kesällä yöaikaan jäivät paljon todellista huonommiksi

24 KH6WO, 14 MHz heinä 2007

25 KH6WO, 18 MHz heinä 2007

26 4U1UN, 14 MHz heinä 2007

27 4U1UN, 18 MHz heinä 2007

28 ZS6DN, 14 MHz heinä 2007

29 ZS6DN, 18 MHz heinä 2007

30 YV5B, 14 MHz heinä 2007

31 YV5B, 18 MHz heinä 2007

32 VK6RBP, 14 MHz heinä 2007

33 VK6RBP, 18 MHz heinä 2007

34 JA2IGY, 14 MHz heinä 2007

35 JA2IGY, 18 MHz heinä 2007

36 ZL6B, 14 MHz heinä 2007

37 Marraskuun havainnot Talviaikaan havainnot ovat yhteneväisempiä ennusteiden kanssa kuin kesäaikaan

38 KH6WO, 14 MHz marras 2007

39 4U1UN, 14 MHz marras 2007

40 4U1UN, 18 MHz marras 2007

41 YV5B, 14 MHz marras 2007

42 YV5B, 18 MHz marras 2007

43 VK6RBP, 14 MHz marras 2007

44 VK6RBP, 18 MHz marras 2007

45 ZL6B, 14 MHz marras 2007

46 JA2IGY, 14 MHz marras 2007
