1 MAGNEETTIPORAKONEET MD 4055 MD 4055 A MD 5075 VA MD 5075 MD 5075 V TPC 2000 MD 6075 S MD 1000 TPC 3000

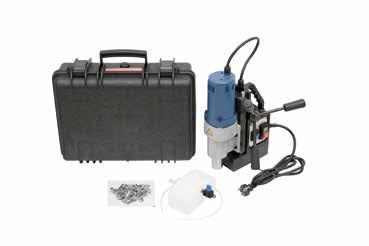

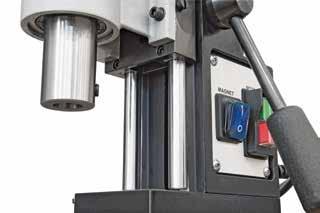

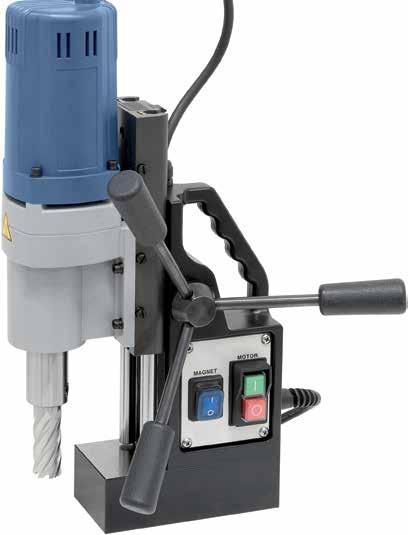

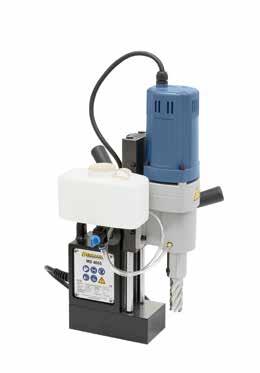

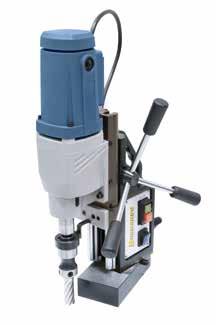

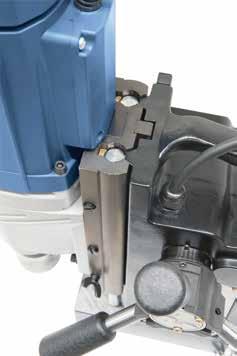

2 Magneettiporakoneet Magneettiporakone Mallia MD 4055 voidaan käyttää mm:n reikien poraamiseen. 12,7 kg:n painonsa ansiosta tämän mallin voi ottaa mukaan käytettäväksi eri työkohteissa paikan päällä, samoin sitä voidaan käyttää pystysuuntaiseen ja pään yläpuolella tehtävään työstöön. MD 4055 Portaattomasti säädettävä porapään korkeus, ihanteellinen käytettäessä pitkiä poratyökaluja Automaattinen sisävoitelu, jäähdytysneste johdetaan suoraan poran terään Työkalunpidin on suunniteltu reikäporalle, jossa on 19 mm:n Weldon-varsi Porapään tarkka käsittely tanko-ohjaimen avulla Laadukkaat komponentit takaavat pitkän käyttöiän Vakaa porausohjain takaa optimaalisen työtuloksen Tehokas käyttömoottori on suunniteltu pitkäkestoista käyttöä varten Kone ammattilaiskäyttöön, helppo kuljettaa mukana eri työkohteisiin Selkeästi sijoitellut käyttöelementit. Patentoitu ohjausjärjestelmä lisää vakautta. Paras Hinta Kuva kaikista vakiovarusteista Vakiovarusteet: Turvaketju Muovinen säilytyslaatikko Jäähdytysnestesäiliö PROFESSIONAL Tekniset tiedot MD 4055 Kernaporaus maks. Ø 40 mm Kernaporaus maks. poraussyvyys 50 mm Kierreporanterä maks. Ø 13 mm Porapään liike maks. 135 mm Tyhjäkäynnin kierrosluku 480 rpm Kiinnitin Weldon-varsi 19 mm Etäisyys Weldon-kiinnitin / jalusta maks. 140 mm Magneetin tartuntavoima N Mitat magneettijalka (P x L x K) 159 x 79 x 48 mm Moottorin teho 1150 W Jännite 230 V Koneen mitat (L x S x K) 240 x 255 x 500 mm Paino n. 12,7 kg Helppo kuljettaa mukana eri työkohteisiin 2

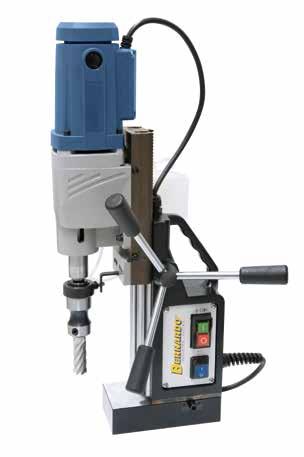

3 Magneettiporakone Pikavaihtoistukan sisältävää mallia MD 4055 A voidaan käyttää mm:n reikien poraamiseen. Alhaisen 12,7 kg:n painonsa ansiosta tämä malli on siirrettävissä paikan päällä, samoin sitä voidaan käyttää pystysuoriin kohteisiin ja pään yläpuolella tehtäviin töihin. MD 4055 A Magneettiporakoneet Sisältää pikavaihtoistukan avaimettomaan työkaluvaihtoon Portaattomasti säädettävä porapään korkeus, ihanteellinen käytettäessä pitkiä poratyökaluja Automaattinen sisävoitelu, jäähdytysneste johdetaan suoraan poran terään Työkalunpidin on suunniteltu reikäporalle, jossa on 19 mm:n Weldon-varsi Porapään tarkka käsittely tanko-ohjaimen avulla Laadukkaat komponentit takaavat pitkän käyttöiän Vakaa porausohjain takaa optimaalisen työtuloksen Tehokas käyttömoottori on suunniteltu pitkäkestoista käyttöä varten Kone ammattilaiskäyttöön, helppo kuljettaa mukana eri työkohteisiin UUTUUS Työkalut on helppo vaihtaa pikavaihtoistukan ansiosta Lisätarvike: Kuula- ja purseenpoistojyrsin 90, mm / Weldon 19 PROFESSIONAL Automaattinen sisävoitelu, jäähdytysneste johdetaan suoraan kernaporan terään Sisältää pikavaihtoistukan Paras Hinta Vakiovarusteet: Turvaketju Muovinen säilytyslaatikko Jäähdytysnestesäiliö Pikavaihtoistukka Tekniset tiedot MD 4055 A Kernaporaus maks. Ø 40 mm Kernaporaus maks. poraussyvyys 50 mm Kierreporanterä maks. Ø 13 mm Porapään liike maks. 135 mm Tyhjäkäynnin kierrosluku 480 rpm Kiinnitin Weldon-varsi 19 mm Etäisyys Weldon-kiinnitin / jalusta maks. 133 mm Magneetin tartuntavoima N Mitat magneettijalka (P x L x K) 159 x 79 x 48 mm Moottorin teho 1150 W Jännite 230 V Koneen mitat (L x S x K) 240 x 255 x 500 mm Paino n. 12,7 kg B Helppo kuljettaa mukana eri työkohteisiin 3

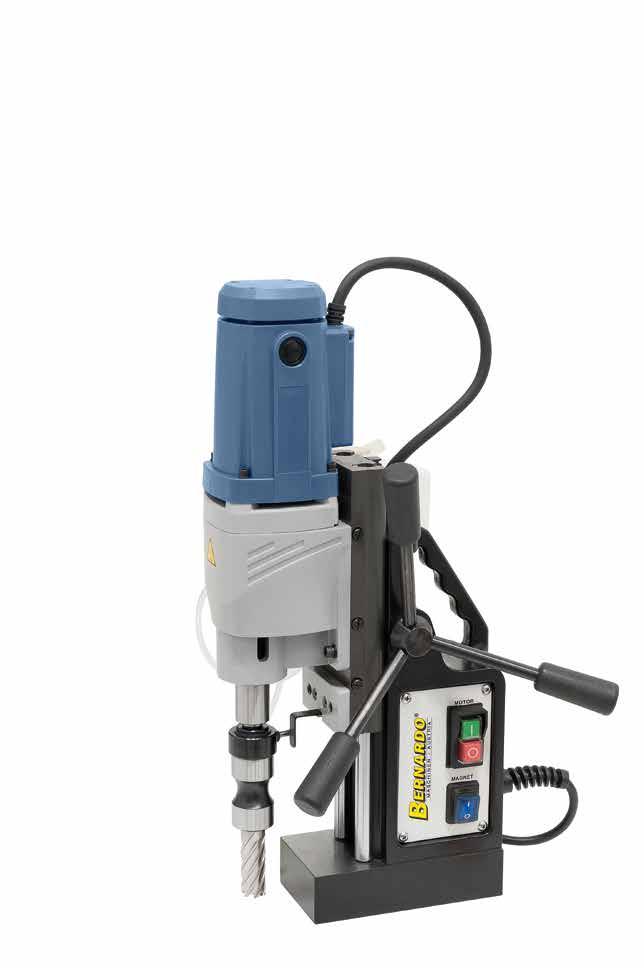

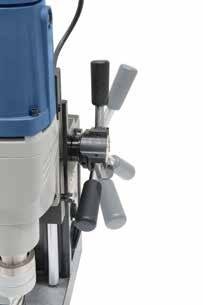

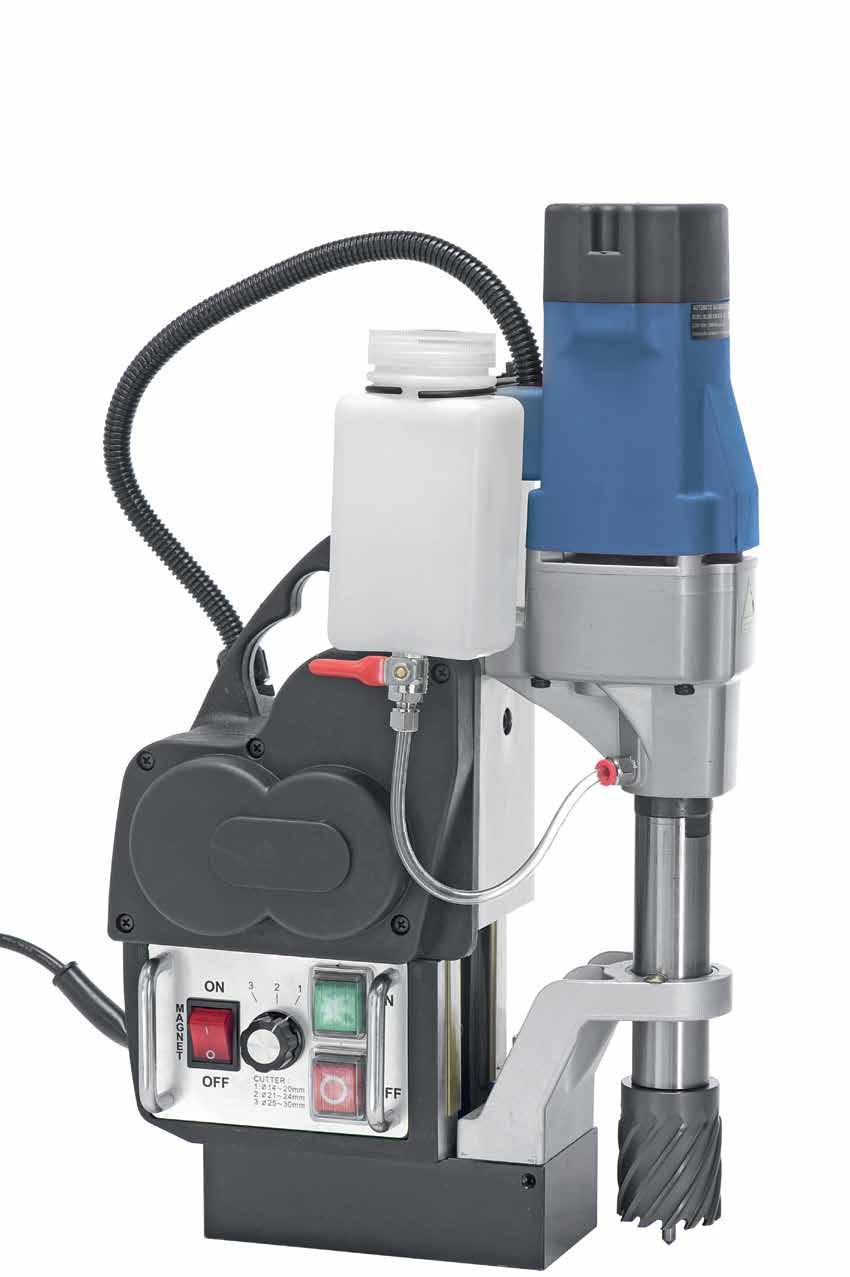

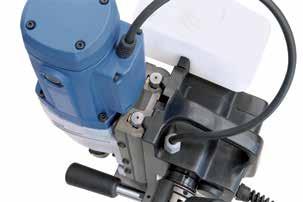

4 Magneettiporakoneet Magneettiporakone, jossa automaattisyöttö MD 5075 VA Sisältää pikavaihtoistukan avaimettomaan työkaluvaihtoon Karan säätö valinnan mukaan manuaalinen tai automaattisen syötön avulla Automaattinen porasyöttö säästää huomattavasti aikaa ja kustannuksia Sopii ihanteellisesti rakennustyömaille ja asennustöihin Ihanteellinen kone paljon poraavalle käyttäjälle Automaattinen sisävoitelu, jäähdytysneste johdetaan suoraan poran terään Sisältää pikavaihtoistukan Patentoitu ohjausjärjestelmä UUTUUS Karan säätö valinnan mukaan manuaalinen tai automaattisen syötön avulla. Patentoitu ohjausjärjestelmä lisää vakautta. Selkeästi sijoitellut käyttöelementit. PROFESSIONAL Vakiovarusteet: Turvaketju Muovinen säilytyslaatikko Jäähdytysnestesäiliö Pikavaihtoistukka Tekniset tiedot Automaattinen porasyöttö MD 5075 VA Kernapora maks. Ø 50 mm Kernaporaus maks. poraussyvyys 75 mm Kierreporanterä maks. Ø 16 mm Porapään liike maks. 205 mm Tyhjäkäynnin kierrosluku 230 / 550 rpm Syöttönopeus 22 mm/min Kiinnitin Weldon-varsi 19 mm Etäisyys Weldon-kiinnitin / jalusta maks. 215 mm Magneetin tartuntavoima N Mitat magneettijalka (P x L x K) 178 x 94 x 44 mm Moottorin teho 1550 W Jännite 230 V Koneen mitat (L x S x K) 300 x 310 x 620 mm Paino n. 21 kg nopeutta 4

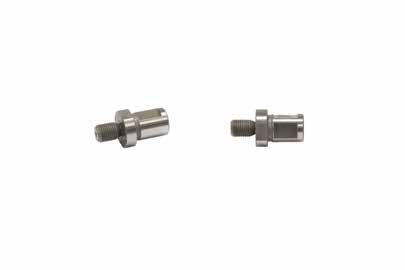

5 Tarvikkeet seuraaville MD 4055 Pidennysadapteri 80 mm Poraistukan adapteri 1/2" - / Weldon 19 mm 20 UNF / Weldon 19 mm Pikaistukka, kiinnitys 1/2" - 20 UNF Hammaskehäistukka, kiinnitys 1/2" - 20 UNF Poraistukka 1-13 mm / 1/2" - 20 UNF B Poraistukka 3-16 mm / 1/2" - 20 UNF Pikaistukka 1-13 mm / 1/2" - 20 UNF B Pikaistukka 1-16 mm / 1/2" - 20 UNF Poraistukan adapteri 1/2" - 20 UNF / Weldon 19 mm Pidennysadapteri 80 mm / Weldon 19 mm HSS-kernaporasarja KBK, 14/18/22, poraussyvyys 30 mm HSS-kernaporasarja KBL, 14/18/22, poraussyvyys 55 mm HSS-Vario PLUS -kernapora KBK, 14/18/22, poraussyvyys 30 mm HSS-Vario PLUS -kernapora KBL, 14/18/22, poraussyvyys 55 mm HSS-kernaporasarja KBK, mm, poraussyvyys 30 mm HSS-Vario PLUS -kernaporasarja KBK, mm, poraussyvyys 30 mm 5

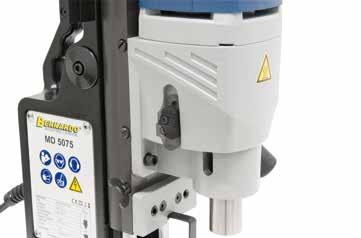

6 Magneettiporakoneet Magneettiporakone MD 5075 MD magneettiporakoneen mekaaninen 2-vaiheinen koneisto takaa riittävän vääntömomentin halkaisijaltaan maks. 50 mm:n rei ille. Konetta voi käyttää monipuolisesti sen laajan erikoistarvikevalikoiman ansiosta. Portaattomasti säädettävä porapään korkeus, ihanteellinen käytettäessä pitkiä poratyökaluja Kierreporanterään verrattuna on syöttövoiman tarve pienempi kernaporaa käytettäessä Tehokas sähkömagneetti takaa magneetille parhaan tartuntavoiman Sisältää työkalutelineen, jossa automaattinen sisäjäähdytys MK 2 / Weldon 19 mm 2-vaiheinen käyttökoneisto leikkuunopeuden sovittamiseksi työkappaleeseen Vakiona turvaketju työskenneltäessä pystysuuntaisesti tai pään yläpuolella Voimakas ja tehokas käyttömoottori suunniteltu jatkuvaan käyttöön Ihanteellinen teräsrakentamiseen, ajoneuvojen, koneiden jne. rakentamiseen PROFESSIONAL 2 nopeutta 2-vaiheinen käyttökoneisto, kierrosluku valinnan mukaan 230 / 550 rpm Automaattinen sisävoitelu, jäähdytysneste johdetaan suoraan kernaporan terään Karan kartio MK 2 Patentoitu ohjausjärjestelmä lisää vakautta. Patentoitu ohjausjärjestelmä Vakiovarusteet: Turvaketju Muovinen säilytyslaatikko Jäähdytysnestesäiliö Adapteri MK 2 / Weldon-varsi 19 mm Tekniset tiedot MD 5075 Kernapora maks. Ø 50 mm Kernaporaus maks. poraussyvyys 75 mm Kierreporanterä maks. Ø 16 mm Porapään liike maks. 195 mm Tyhjäkäynnin kierrosluku 230 / 550 rpm Karan kartio MK 2 Kiinnitin Weldon-varsi 19 mm Etäisyys kara / jalusta maks. 250 mm Etäisyys Weldon-kiinnitin / jalusta maks. 140 mm Magneetin tartuntavoima N Mitat magneettijalka (P x L x K) 178 x 94 x 44 mm Moottorin teho 1550 W Jännite 230 V Koneen mitat (L x S x K) 270 x 300 x 625 mm Paino n. 18 kg

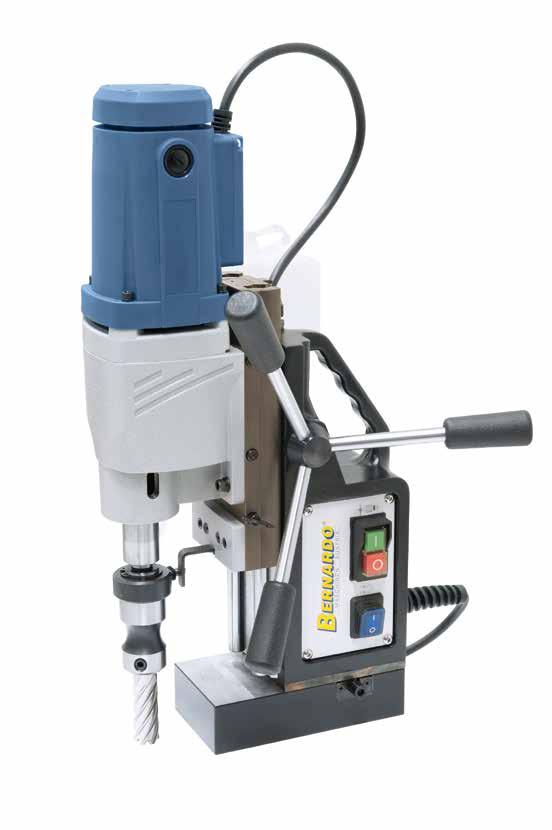

7 Magneettiporakone, jossa automaattisyöttö MD 5075 V Magneettiporakoneet Vakiona MK3-kartio erilaisten työkalujen (kierrepora, upotin, kalvin...) kiinnittämiseen Karan säätö valinnan mukaan manuaalinen tai automaattisen syötön avulla Automaattinen porasyöttö säästää huomattavasti aikaa ja kustannuksia Sopii ihanteellisesti rakennustyömaille ja asennustöihin Ihanteellinen kone paljon poraavalle käyttäjälle Automaattinen sisävoitelu, jäähdytysneste johdetaan suoraan poran terään Automaattinen porasyöttö Patentoitu ohjausjärjestelmä Karan säätö valinnan mukaan manuaalinen tai automaattisen syötön avulla. Käyttöesimerkki 2 nopeutta Toimitetaan lujassa metallilaatikossa PROFESSIONAL Tekniset tiedot MD 5075 V Kernapora maks. Ø 50 mm Kernaporaus maks. poraussyvyys 75 mm Kierreporanterä maks. Ø 16 mm Porapään liike maks. 205 mm Tyhjäkäynnin kierrosluku 230 / 550 rpm Syöttönopeus 22 mm/min Karan kartio MK 2 Kiinnitin Weldon-varsi 19 mm Etäisyys kara / jalusta maks. 255 mm Etäisyys Weldon-kiinnitin / jalusta maks. 165 mm Magneetin tartuntavoima N Mitat magneettijalka (P x L x K) 178 x 94 x 44 mm Moottorin teho 1550 W Jännite 230 V Koneen mitat (L x S x K) 280 x 260 x 635 mm Paino n. 20,65 kg Vakiovarusteet: Turvaketju Metallilaatikko Jäähdytysnestesäiliö Adapteri MK 2 / Weldon-varsi 19 mm Karan kartio MK 2 7

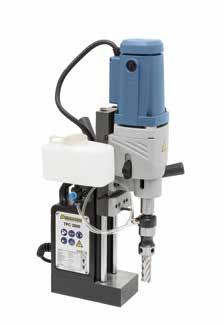

8 Magneettiporakoneet Magneettiporakone, jossa Vario-käyttö TPC 2000 Automaattinen sisävoitelu, jäähdytysneste johdetaan suoraan poran terään Kierrosluvun säätö mahdollistaa leikkuunopeuden optimaalisen säätämisen kernaporauksessa, kierteityksessä, upottamisessa ja kalvamisessa Vakiona MK2-kartio erilaisten työkalujen (kierrepora, upotin, kalvin, kierteitysistukka, reikäsaha ) kiinnittämiseen Käyttömoottori, jossa suuri vääntömomentti, pehmytkäynnistys ja ylikuormitussuoja Tehokas sähkömagneetti takaa magneetille parhaan tartuntavoiman Selkeästi sijoitellut käyttöelementit. Automaattinen sisävoitelu, jäähdytysneste johdetaan suoraan kernaporan terään Kierteitys maks. M 20 Suunnanvaihto Portaaton nopeudensäätö Toimitetaan laadukkaassa kuljetuslaatikossa. Kierteityslaite lisävarusteena. PROFESSIONAL Tekniset tiedot TPC 2000 Kernapora maks. Ø 50 mm Kernaporaus maks. poraussyvyys 75 mm Kierreporanterä maks. Ø 16 mm Porapään liike maks. 195 mm Kierteitys maks. M 20 Tyhjäkäynnin kierrosluku, portaaton / rpm Karan kartio MK 2 Kiinnitin Weldon-varsi 19 mm Etäisyys kara / jalusta maks. 250 mm Etäisyys Weldon-kiinnitin / jalusta maks. 155 mm Magneetin tartuntavoima N Mitat magneettijalka (P x L x K) 178 x 94 x 44 mm Moottorin teho 1550 W Jännite 230 V Koneen mitat (L x S x K) 280 x 300 x 625 mm Paino n. 18,28 kg Vakiovarusteet: Turvaketju Muovinen säilytyslaatikko Jäähdytysnestesäiliö Adapteri MK 2 / Weldon-varsi 19 mm Patentoitu ohjausjärjestelmä 8

9 Magneettiporakone, jossa säädettävä magneettijalka MD 6075 S Magneettiporakoneet Koneen asemointi helppoa säädettävän magneettijalan ansiosta Sopii ihanteellisesti rakennustyömaille ja asennustöihin Automaattinen sisävoitelu, jäähdytysneste johdetaan suoraan poran terään Vakiona MK2-kartio erilaisten työkalujen (kierrepora, upotin, kalvin, kierteitysistukka, reikäsaha ) kiinnittämiseen 2-vaiheinen käyttökoneisto leikkuunopeuden sovittamiseksi työkappaleeseen Vakiona turvaketju työskenneltäessä pystysuuntaisesti tai pään yläpuolella Tehokas sähkömagneetti takaa magneetille parhaimman tartuntavoiman Kone ammattilaiskäyttöön, ihanteellinen verstaskäyttöön PROFESSIONAL 2 nopeutta Patentoitu ohjausjärjestelmä Selkeästi sijoitellut käyttöelementit. Karan kartio MK 2 Lisätarvike: Kuula- ja purseenpoistojyrsin 90, mm / Weldon mm Säädettävä magneettijalka Voidaan kääntää 20 molemmille puolille, siirrettävissä 10 mm eteen- ja taaksepäin Tekniset tiedot MD 6075 S Kernapora maks. Ø 60 mm Kernaporaus maks. poraussyvyys 75 mm Kierreporanterä maks. Ø 16 mm Porapään liike maks. 200 mm Tyhjäkäynnin kierrosluku 230 / 550 rpm Karan kartio MK 2 Kiinnitin Weldon-varsi 19 mm Etäisyys kara / jalusta maks. 255 mm Etäisyys Weldon-kiinnitin / jalusta maks. 160 mm Magneetin tartuntavoima N Mitat magneettijalka (P x L x K) 178 x 94 x 44 mm Moottorin teho 1550 W Jännite 230 V Koneen mitat (L x S x K) 300 x 280 x 630 mm Paino n. 18 kg B Vakiovarusteet: Turvaketju Muovinen säilytyslaatikko Jäähdytysnestesäiliö Adapteri MK 2 / Weldon-varsi 19 mm UUTUUS 9

10 Tarvikkeet seuraaville MD 5075/5075 V/TPC 2000/6075 S Työkaluteline, jossa sisäjäähdytys Pikavaihtotyökaluteline Poraistukan tuurna Pidennysadapteri 80 mm / Weldon 19 mm Poraistukan adapteri 1/2"- 20 UNF / Weldon 19 mm Pikaistukka, kiinnitys 1/2" - 20 UNF Hammaskehäistukka, kiinnitys 1/2" - 20 UNF Pikaistukka, kiinnitys B 16 10

11 Tarvikkeet seuraaville MD 5075/5075 V/TPC 2000/6075 S Kierteityslaite malliin TPC 2000 Pidennysholkki Pikaistukka, suorakiinnitys Kierteitysistukka Kierteitysistukka Pikavaihtokierteityspidin M 3 - M 12 Pikavaihtokierteityspidin M 6 - M Poraistukan tuurna MK 2 - B Pidennysholkki MK 2 / Pidennysholkki MK 2 / Pikaistukka, kiinnitys MK 2, 1-13 mm Pikaistukka, kiinnitys MK 2, 1-16 mm Hammaskehäporaistukka 1-13 mm / 1/2" - 20 UNF B Hammaskehäporaistukka 3-16 mm / 1/2" - 20 UNF Pikaistukka 1-13 mm / 1/2" - 20 UNF B Pikaistukka 1-16 mm / 1/2" - 20 UNF Pikaistukka 1-16 mm / B Kierteityslaite MK 2, M 3 - M 12 / 8-os Kierteityksen pikavaihtoistukkasarja MK 2 / M6 - M30 / 12 os Kartioporanteräsarja A, MK 2, 10 os. - 14,5-23 mm Kartioporanteräsarja B, MK 2/3, 9 os. - 14,5-30 mm Poraistukan adapteri 1/2" - 20 UNF / Weldon 19 mm Pidennysadapteri 80 mm / Weldon 19 mm Työkaluteline, jossa sisäjäähdytys MK 2 / Weldon 19 mm Pikavaihtotyökaluteline, jossa sisäjäähdytys MK 2 11

12 Magneettiporakoneet Magneettiporakone MD 1000 MD magneettiporakoneen mekaaninen 4-vaiheinen koneisto takaa riittävän vääntömomentin halkaisijaltaan maks. 100 mm:n rei ille. Konetta voi käyttää monipuolisesti sen laajan erikoistarvikevalikoiman ansiosta. Automaattinen sisävoitelu, jäähdytysneste johdetaan suoraan poran terään Vakiona 4-vaiheinen koneisto, jonka ansiosta vääntömomentti on korkea myös silloin, kun kierrosluvut ovat matalia Voimakas ja tehokas käyttömoottori suunniteltu jatkuvaan käyttöön Kone ammattilaiskäyttöön, ihanteellinen verstaskäyttöön Kattava erikoistarvikevalikoima mahdollistaa monipuolisen käytön Vakiona MK3-kartio erilaisten työkalujen kiinnittämiseen 4-vaihteinen koneisto mahdollistaa leikkuunopeuden optimaalisen säätämisen Kernaporauksessa, kierteityksessä, upottamisessa ja kalvamisessa... PROFESSIONAL Patentoitu ohjausjärjestelmä lisää vakautta. Vakiona MK 3 -kartio erilaisten työkalujen kiinnittämiseen Runsaasti lisävarusteita Kuvassa kaikki toimitukseen sisältyvät tarvikkeet. Helppo kuljettaa kuljetuslaatikon pyörien ansiosta. Tekniset tiedot MD 1000 Kernapora maks. Ø 100 mm Kernaporaus maks. poraussyvyys 75 mm Kierreporanterä maks. Ø 32 mm Porapään liike maks. 250 mm Tyhjäkäynnin kierrosluku 85 / 160 / 320 / 570 rpm Karan kartio MK 3 Kiinnitin Weldon-varsi 19 mm Etäisyys kara / jalusta maks. 320 mm Etäisyys Weldon-kiinnitin / jalusta maks. 140 mm Magneetin tartuntavoima N Mitat magneettijalka (P x L x K) 210 x 105 x 70 mm Moottorin teho 2000 W Jännite 230 V Koneen mitat (L x S x K) 270 x 380 x 785 mm Paino n. 28,84 kg Vakiovarusteet: Turvaketju Muovinen säilytyslaatikko Jäähdytysnestesäiliö Adapteri MK 3 / Weldon-varsi 19 mm 4 nopeutta 12

13 Magneettiporakone, jossa Vario-käyttö TPC 3000 Magneettiporakoneet Automaattinen sisävoitelu, jäähdytysneste johdetaan suoraan poran terään Vakiona MK3-kartio erilaisten työkalujen (kierrepora, upotin, kalvin, kierteitysistukka, reikäsaha ) kiinnittämiseen Käyttömoottori, jossa suuri vääntömomentti, pehmytkäynnistys ja ylikuormitussuoja Kierrosluvun säätö mahdollistaa leikkuunopeuden optimaalisen säätämisen kernaporauksessa, kierteityksessä, upottamisessa ja kalvamisessa Työkalunpitimiä on saatavilla Kernaporille, joissa on 19 (vakio) tai 32 mm:n (valinnainen) Weldon-varsi Tehokas sähkömagneetti takaa magneetille parhaan tartuntavoiman Kierrosluvun porrastukset rpm rpm rpm rpm Runsaasti lisävarusteita Kierteitys maks. M 20 Vakiona 4-vaiheinen koneisto, kierroslukua voi säätää jokaisella tasolla. Tehokas käyttömoottori on suunniteltu pitkäkestoista käyttöä varten. Suunnanvaihto Lisätarvike: kierteityspikaistukka pitimillä M6 - M30 Automaattinen sisävoitelu, jäähdytysneste johdetaan suoraan poran terään. Tekniset tiedot TPC 3000 Kernapora maks. Ø 100 mm Kernaporaus maks. poraussyvyys 75 mm Kierreporanterä maks. Ø 32 mm Porapään liike maks. 250 mm Kierteitys maks. M 30 Tyhjäkäynnin kierrosluku, portaaton / / rpm Karan kartio MK 3 Kiinnitin Weldon-varsi 19 mm Etäisyys kara / jalusta maks. 320 mm Etäisyys Weldon-kiinnitin / jalusta maks. 225 mm Magneetin tartuntavoima N Mitat magneettijalka (P x L x K) 210 x 105 x 70 mm Moottorin teho 2000 W Jännite 230 V Koneen mitat (L x S x K) 280 x 350 x 785 mm Paino n. 29 kg Vakiovarusteet: Turvaketju Muovinen säilytyslaatikko Jäähdytysnestesäiliö Adapteri MK 3 / Weldon-varsi 19 mm PROFESSIONAL 13

14 Tarvikkeet seuraaville MD 1000 / TPC 3000 Työkaluteline, jossa sisäjäähdytys Pikavaihtotyökaluteline Poraistukan tuurna Pidennysadapteri 80 mm / Weldon 19 mm Poraistukan adapteri 1/2-20 UNF / Weldon 19 mm Pikaistukka, kiinnitys 1/2-20 UNF Hammaskehäistukka, kiinnitys 1/2-20 UNF Pikaistukka, kiinnitys B 16 14

15 Tarvikkeet seuraaville MD 1000 / TPC 3000 Kierteityslaite malliin TPC 3000 Pidennysholkki Supistusholkki Pikaistukka, suorakiinnitys Kierteitysistukka Kierteitysistukka Pikavaihtokierteityspidin M 3 - M 12 Pikavaihtokierteityspidin M 6 - M Poraistukan tuurna MK 3 - B Supistusholkki MK 3 / Pidennysholkki MK 3 / Pidennysholkki MK 3 / Pikaistukka, kiinnitys MK 3, 1-13 mm Poraistukka 1-13 mm / 1/2" - 20 UNF B Poraistukka 3-16 mm / 1/2" - 20 UNF Pikaistukka 1-13 mm / 1/2" - 20 UNF B Pikaistukka 1-16 mm / 1/2" - 20 UNF Pikaistukka 1-16 mm / B Kierteityslaite MK 3, M 3 - M 12 / 8-os Kierteityslaite MK 3, M 12 - M 24 / 8-os Kierteityksen pikavaihtoistukkasarja MK 3 / M6-M30 / 12 os Kartioporanteräsarja A, MK 2, 10 os. - 14,5-23 mm Kartioporanteräsarja B, MK 2/3, 9 os. - 14,5-30 mm Poraistukan adapteri 1/2" - 20 UNF / Weldon 19 mm Pidennysadapteri 80 mm / Weldon 19 mm Työkaluteline, jossa sisäjäähdytys MK 3 / Weldon 19 mm Työkaluteline, jossa sisäjäähdytys MK 3 / Weldon 32 mm Pikavaihtotyökaluteline, jossa sisäjäähdytys MK 3 15

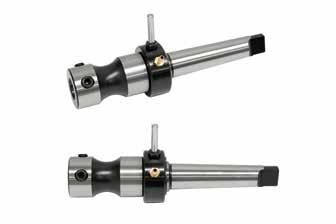

16 Kernaporakoneiden varusteet Työkaluteline, jossa sisäjäähdytys Sisältää automaattisen sisäjäähdytyksen Kernaporille Porakoneille, joissa MK-kiinnitys 19 ja 32 mm:n Weldon-varrella varustettujen työkalujen kiinnitykseen Työkaluteline, jossa automaattinen sisäjäähdytys MK 2 / Weldon 19 mm Työkaluteline, jossa automaattinen sisäjäähdytys MK 3 / Weldon 19 mm Työkaluteline, jossa automaattinen sisäjäähdytys MK 3 / Weldon 32 mm Työkaluteline, jossa automaattinen sisäjäähdytys MK 4 / Weldon 32 mm Työkaluteline, jossa automaattinen sisäjäähdytys MK 5 / Weldon 32 mm Pikavaihtotyökaluteline, jossa automaattinen sisäjäähdytys Sisältää automaattisen sisäjäähdytyksen Kernaporille, joissa 19 mm:n Weldon-varsi Nopea työkalunvaihto ilman kiristysavainta Sisältää letkun ja pikakiinnityskytkimen Pikavaihtotyökaluteline, jossa automaattinen sisäjäähdytys MK Pikavaihtotyökaluteline, jossa automaattinen sisäjäähdytys MK 3 Poraistukan adapteri Weldon-adapteri 19 mm kokoon 1/2-20 UNF Hammaskehä- ja pikaistukoiden kiinnitykseen Poraistukan adapteri 1/2"- 20 UNF / Weldon 19 mm Pidennysadapteri Weldon-varren jatke 80 mm 19 mm:n Weldon-varrella varustettujen työkalujen kiinnitykseen Käytetään syvillä ja porrastetuilla työkalupinnoilla Sisältää ulostyöntötapin Pidennysadapteri 80 mm / Weldon 19 mm 16

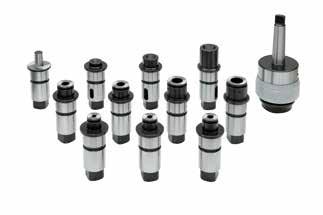

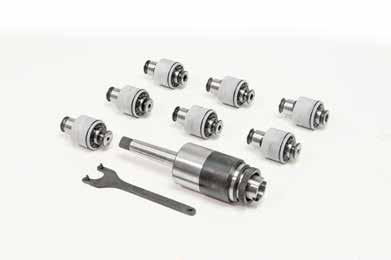

17 Kernaporakoneiden varusteet Kierteityksen pikavaihtoistukkasarja M 3 - M 12 / M 12 - M 24 Kierreporien käyttöön läpimeno- ja umpireikäkierteiden tekoon (umpireiät) Vakiona pikavaihtopitimet, joissa säädettävä ylikuormituksen turvakytkin Koneistettu kierteitys käsisyötöllä Kerna-, pöytä- ja pylväsporakoneita yms. varten Kierreporat nopea ja helppo vaihtaa työkalutta Soveltuu suunnanvaihdolla varustetuille koneille Huoltovapaa rakenne Morse-kartio D D1 d L1 L Leikkuualue Vääntömomentti Paino n MK 2 46 mm 17,780 mm 19 mm 75 mm 171,5 mm M 3 - M Nm 1,08 kg Sisältö M 3 - M 12: M 3 / M 3,5 / M 4 / M 5-6 / M 8 / M 10 / M 12 Sisältö M 12 - M 24: M 12 / M 14 / M 16 / M 18 / M 20 / M 22 / M MK 3 46 mm 23,825 mm 19 mm 94 mm 191 mm M 3 - M Nm 1,28 kg MK 3 66 mm 23,825 mm 30 mm 94 mm 227 mm M 12 - M Nm 3,20 kg Kierteityksen pikavaihtoistukkasarja M 6 - M 30 Kierreporat nopea ja helppo vaihtaa työkalutta Kierreporien käyttöön läpimeno- ja umpireikäkierteiden tekoon (umpireiät) Soveltuu suunnanvaihdolla varustetuille koneille Vakiona kierteitysistukat, joissa säädettävä ylikuormituksen turvakytkin Koneistettu kierteitys käsisyötöllä Kerna-, pöytä- ja pylväsporakoneita yms. varten Huoltovapaa rakenne Leikkuualue M 6 - M 8 M 10 M 12 M 16 M 18 - M 20 M 24 M 27 - M 30 d x a 6,3 x 5 mm 8 x 6,3 mm 9 x 7,1 mm 12,5 x 10 mm 14 x 11,2 mm 18 x 14 mm 20 x 16 mm Morse-kartio Porausalue Leikkuualue Supistusosat Kierteityspitimet MK ,5 mm M 6 - M 30 MK 1 / MK 2 / MK 3 M 6-8 / 10 / 12 / 16 / / 24 / MK ,5 mm M 6 - M 30 MK 1 / MK 2 / MK 3 M 6-8 / 10 / 12 / 16 / / 24 /

18 Kernaporakoneiden varusteet Poraistukan tuurna Kokonaan karkaistut ja hiotut Poraistukan käyttöön morse-kartioilla varustetuissa koneissa DIN 238:n mukaista poraistukkakartiota varten MS:NO. S NO. S d Morse-kartio Lyhytkartio Pituus d L Poraistukan tuurna MK 2 - B 16 MK 2 B mm 15,773 mm Poraistukan tuurna MK 3 - B 16 MK 3 B mm 15,773 mm Supistusholkki Precision execution, completely hardened Internal and external-kartio grounded according DIN 2185 MS.NO.S MS.NO.T d D L Morse-kartio Pituus D d Supistusholkki MK 3/2 MK 3 MK mm 24,7 mm 17,780 mm Pidennysholkki MS.NO.S MS.NO.T d D Tarkkuusmalli, kokonaan karkaistu Sisä- ja ulkokartio hiottu, DIN 2185:n mukainen L Morse-kartio Pituus D d Pidennysholkki MK 2 / 2 MK 2 MK mm 30 mm 17,780 mm Pidennysholkki MK 2 / 3 MK 2 MK mm 36 mm 23,825 mm Pidennysholkki MK 3 / 2 MK 3 MK mm 30 mm 17,780 mm Pidennysholkki MK 3 / 3 MK 3 MK mm 36 mm 23,825 mm Hammaskehäporaistukka, kierrekiinnitys Malli koneille, jotka pyörivät myötäpäivään Käytetään kiinteissä ja käsiohjattavissa porakoneissa Kiinnitys 1/2-20 UNF Muuttumaton kiinnitysvoima porattaessa Hammaskehäporaistukka 1-13 mm / 1/2"- 20 UNF B Hammaskehäporaistukka 3-16 mm / 1/2"- 20 UNF 18

19 l Kernaporakoneiden varusteet Pikaistukk, kierrekiinnitys Sisäkierre 1/2-20 UNF Työkalujen avaimettomaan kiristykseen Hyvä pyörimistarkkuus ja maksimaalinen kiinnitysvoima Kaikki kulutusosat ovat hiiletyskarkaistuja ja hiottuja Pikaistukka 1-13 mm / 1/2"- 20 UNF B Pikaistukka 1-16 mm / 1/2 "- 20 UNF Pikaistukka, sisäkartio L1 d D Sisäkartio B 16 Työkalujen avaimettomaan kiristykseen Hyvä pyörimistarkkuus ja maksimaalinen kiinnitysvoima Kaikki kulutusosat ovat hiiletyskarkaistuja ja hiottuja L Kiristysalue Lyhytkartio d l D L L1 Paino n mm B 16 15,773 mm 24,000 mm 54 mm 112,2 mm 102 mm 1,268 kg Pikaistukka, suorakiinnitys D Integroidulla kiinnitysvarrella MK 2 tai MK 3 varustettu malli Helppo kiinnittää ja irrottaa käsin myös kovan kuormituksen jälkeen Kaikki kulutusosat ovat hiiletyskarkaistuja ja hiottuja Työkalujen avaimettomaan kiristykseen A B Kiristysalue Morse-kartio A B D Paino n mm MK mm 80 mm 50,5 mm 1,00 kg mm MK mm 85 mm 57 mm 1,32 kg mm MK mm 85 mm 57 mm 1,48 kg 19

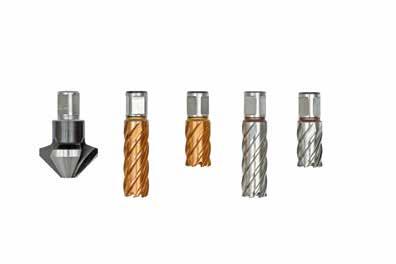

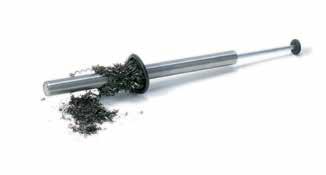

20 Kernaporakoneiden varusteet HSS-peruskernapora HSS-peruskernaporat KBK ja KBL on valmistettu suurtehopikateräksestä ja tarkoitettu ammattikäyttöön. Sarjat sisältävät kaikkein eniten käytetyt koot, ja ne ovat saatavilla valinnan mukaan poraussyvyydellä 30 tai 55 mm. Kierreporaan verrattuna kernaporan etuna on se, että koko porauspintaa ei lastuta, vaan vain kapea ympyrä. Näin tarvitaan huomattavasti vähemmän voimaa. HSS-peruskernapora KBK 19 mm:n Weldon-varsi Toimitetaan kompaktissa muovisessa säilytyslaatikossa. Suurtehopikateräs Hiottavissa Poraussyvyys 30 mm Sisältö: 2 kpl KBK 14 mm 2 kpl KBK 18 mm 1 kpl KBK 22 mm 30 mm HSS-peruskernaporasarja KBK, 14/18/22, poraussyvyys 30 mm HSS-peruskernapora KBL 19 mm:n Weldon-varsi Toimitetaan kompaktissa muovisessa säilytyslaatikossa. Suurtehopikateräs Hiottavissa Poraussyvyys 55 mm Sisältö: 2 kpl KBL 14 mm 2 kpl KBL 18 mm 1 kpl KBL 22 mm 55 mm HSS-peruskernapora KBL, 14/18/22, poraussyvyys 55 mm HSS-peruskernaporasarja KBK 19 mm:n Weldon-varsi Toimitetaan lujassa muovirasiassa Suurtehopikateräs Hiottavissa Poraussyvyys 30 mm Sisältö: KBK 13 / 14 / 17 / 18 / 21 / 22 mm, kutakin 1 kpl 1 kpl ulostyöntötappi 30 mm HSS-peruskernaporasarja KBK, mm, poraussyvyys 30 mm 20

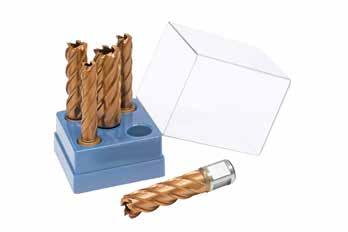

21 Kernaporakoneiden varusteet HSS-Vario PLUS -kernapora Kernapora HSS-Vario PLUS on valmistettu suurtehopikateräksestä, joka takaa kovan pinnoitteen ansiosta pitkän käyttöiän. Kovan pinnoitteen muita etuja ovat parantunut lastunpoisto, suurempi kulutuksen kestävyys ja taloudellisuus. Sarjat sisältävät kaikkein eniten käytetyt koot, ja ne ovat saatavilla valinnan mukaan poraussyvyydellä 30 tai 55 mm. Kierreporaan verrattuna kernaporan etuna on se, että koko porauspintaa ei lastuta, vaan vain kapea ympyrä. Näin tarvitaan huomattavasti vähemmän voimaa. HSS-Vario PLUS -kernapora KBK 19 mm:n Weldon-varsi Toimitetaan kompaktissa muovisessa säilytyslaatikossa. Suurtehopikateräs Kova pinnoite Hyvä kulumissuojaus Erittäin hyvä lastunpoisto Poraussyvyys 30 mm Sisältö: 2 kpl KBK 14 mm 2 kpl KBK 18 mm 1 kpl KBK 22 mm HSS-Vario PLUS -kernapora KBK, 14/18/22, poraussyvyys 30 mm HSS-Vario PLUS -kernapora KBK 19 mm:n Weldon-varsi Toimitetaan kompaktissa muovisessa säilytyslaatikossa Suurtehopikateräs Kova pinnoite Hyvä kulumissuojaus Erittäin hyvä lastunpoisto Poraussyvyys 50 mm Sisältö: 2 kpl KBL 14 mm 2 kpl KBL 18 mm 1 kpl KBL 22 mm 30 mm 55 mm HSS-Vario PLUS -kernapora KBL, 14/18/22, poraussyvyys 55 mm HSS-Vario PLUS -kernapora KBK 19 mm:n Weldon-varsi Toimitetaan kompaktissa muovisessa säilytyslaatikossa Suurtehopikateräs Kova pinnoite Hyvä kulumissuojaus Erittäin hyvä lastunpoisto Poraussyvyys 30 mm Sisältö: KBK 13 / 14 / 17 / 18 / 21 / 22 mm, kutakin 1 kpl 1 kpl ulostyöntötappi 30 mm HSS-Vario PLUS -kernapora KBK, mm, poraussyvyys 30 mm 21

22 Kernaporakoneiden varusteet Kuula- ja purseenpoistojyrsin Kuula- ja purseenpoistojyrsimen avulla rei istä poistetaan purseet ja uppokantaruuveille tai niiteille tehdään syvennyksiä. BERNARDOn kuula- ja purseenpoistojyrsimeen on saatavilla valinnan mukaan joko kartiomainen varsi tai 19 mm:n Weldon-kiinnitin. Tarkka malli takaa täryttömän työskentelyn ja ihanteelliset tulokset. 6-osainen HSS-sarja metallilaatikossa sis. kartiomaisen varren Uppokulma 90, 3 suuntaan leikkaava DIN 335-C:n mukainen Sisältö: 6,3 / 8,3 / 19, 4 / 12,4 / 16,5 / 20,5 mm, kutakin 1 kpl Kuulajyrsin 90, 6-osainen, HSS 4-osainen HSS-TiN-sarja metallilaatikossa sis. kartiomaisen varren optimaalinen lastunpoisto varren suuntaisen reiän ansiosta Sisältö: 2-5 mm / 5-10 mm / mm / mm, kutakin 1 kpl Kuula- ja purseenpoistojyrsin 90, HSS, tinapinta 4-osainen Uppokulma 90, 3 suuntaan leikkaava 19 mm:n Weldon-varsi Upotusalue mm Kuula- ja purseenpoistojyrsin 90, mm / Weldon 19 HSS-porasarja Lisätarvikkeet Massiiviporat sopivat parhaiten reikäjyrsinkoneisiin pienehköjen läpimittojen (6 13 mm) poraamiseen. Kierreporiin verrattuna olennaisimmat edut ovat Weldonsuorakiinnityksen antama parempi vakaus ja se, että kahden terän ansiosta ei vaadita enää pisteytystä. Suositeltava leikkuunopeus: Vc = noin 30 m/min Massiivipora: 6 / 8 / 10 / 11 / 12 / 13 mm Poraussyvyys: 30 mm Varsi: Weldon 19 mm Lujavetoinen magneetti kerää lastut, jotka irtoavat siitä nupista vetämällä. Magneettisen sahanpurun helppo poistaminen ja kerääminen Pitää työskentelyalueen puhtaana HSS-massiiviporasarja, 6-13 mm, poraussyvyys 30 mm, 6-os Magneettinen lastunkeräyslaite 22

23 Kernaporakoneiden varusteet Jäähdytysnestetiiviste yleiskäyttöön, RK 12 Erittäin tehokas ja taloudellinen veteen sekoitettava jäähdytysneste - kanisterin sisällöstä saadaan 200 l jäähdytysneste-emulsiota. Erityiset lisäaineet pidentävät käyttöikää ja parantavat lastuamista, joten työstettävän materiaalin leikkauskuvasta tulee parempi. Tämä tiiviste on tarkoitettu teräksen ja muiden kuin rautametallien lastuamistöihin, kuten poraukseen, jyrsintään, sahaukseen, sorvaukseen yms. Käytettävä pitoisuus (öljy:vesi) Sorvaus, poraus, jyrsintä 1:20-1: Jäähdytysnestetiiviste yleiskäyttöön, RK 12, 5 l kanisteri Suurteholeikkuuöljy BDS 5000 Suurteholeikkuuöljy metallien ja muovien keskivaikeisiin ja vaikeisiin lastuamistöihin. Erinomainen jäähdytys- ja voiteluvaikutus pidentää työkalujen käyttöikää ja parantaa lastuamista, joten työstettävän materiaalin leikkauskuvasta tulee parempi Suurteholeikkuuöljy BDS 5000 / 1 ltr Suurteholeikkuuöljy BDS 5000 / 5 ltr. Suurtehorasvaspray BDS 5200 Käytetään pääasiassa pään yläpuolisissa ja vaakasuuntaisissa töissä mutta myös lastuamiseen porattaessa, jyrsittäessä, kierteityksessä yms. Tämän rasvasprayn etuja ovat tarkka annostelu ja siten leikkuutyökalun suora, optimaalinen voitelu Suurtehorasvaspray BDS 5200 / 1 x 400 ml purkki Suurtehorasvaspray BDS 5200 / 6 x 400 ml purkki Suurtehorasvaspray BDS 5200 / 12 x 400 ml purkki Suurteholeikkuutahna BDS 5500 Optimaalinen metalleille, runsasseosteisille teräksille, kromi-nikkeli-seoksille, ruosteen- ja kuumuudenkestäville teräksille. Käytetään pääasiassa pään yläpuolisissa ja vaakasuuntaisissa töissä (esim. kernaporaus), mutta myös sahaukseen, kalvintaan, avennukseen yms Suurteholeikkuutahna BDS 5500 / 1000 g 23
