1 KAUPPATORIN PAVILJONGIT Kaupunginhallituksen kokous

2 Sisältö: - Paviljonkien konsepti - Arkkitehtuuri - Rakenteet - Materiaalit - Kyltitys ja opasteet

3 PAVILJONKIEN KONSEPTI

4 Puun runko paviljonkien Kauppatorin puut Uudet paviljongit sijoittuvat torille Paviljonkien katot luovat suojaisia julkisia inspirtaationa osaksi sen puurivirakennetta tiloja samalla tavalla kuin puiden latvat metsässä.

6 Lämmin. avoin ja kutsuva kohtaamispaikka Turun torilla Integoidut istumapaikat paviljonkien puurakenteessa

7 PAVILJONKIEN ARKKITEHTUURI

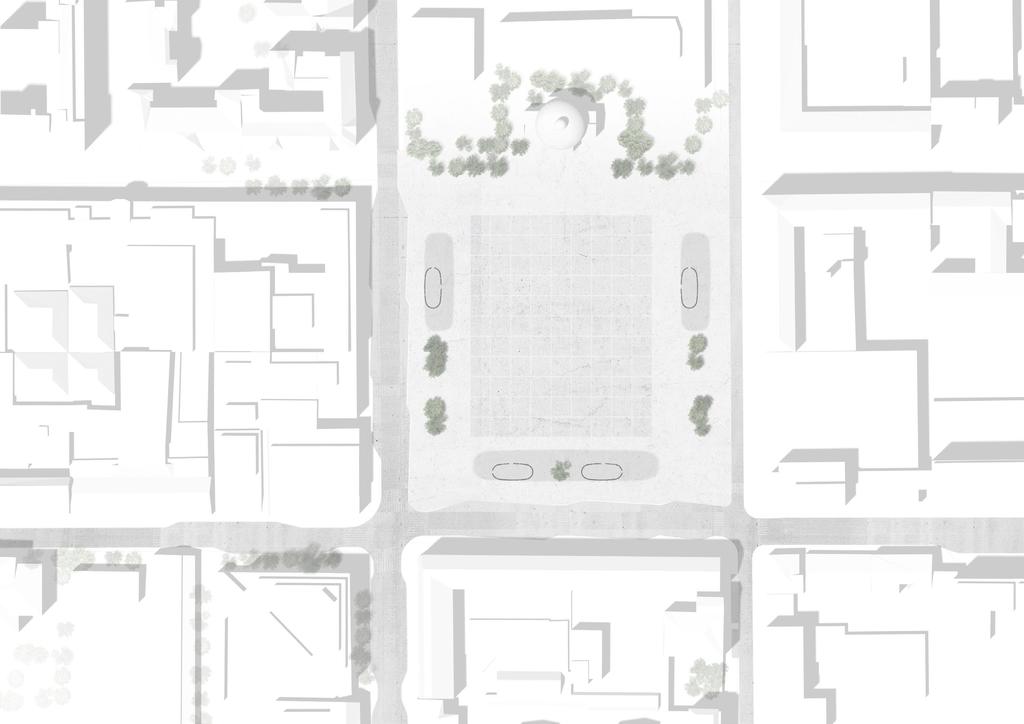

8 Paviljonkien sijoittuminen kauppatorin ympäristössä Yliopistonkatu Yliopistonkatu Yliopistonkatu Aurakatu KAUPPATORI Kauppiaskatu N Ruotsalainen teatteri Eerikinkatu Erikinkatu Eerikinkatu

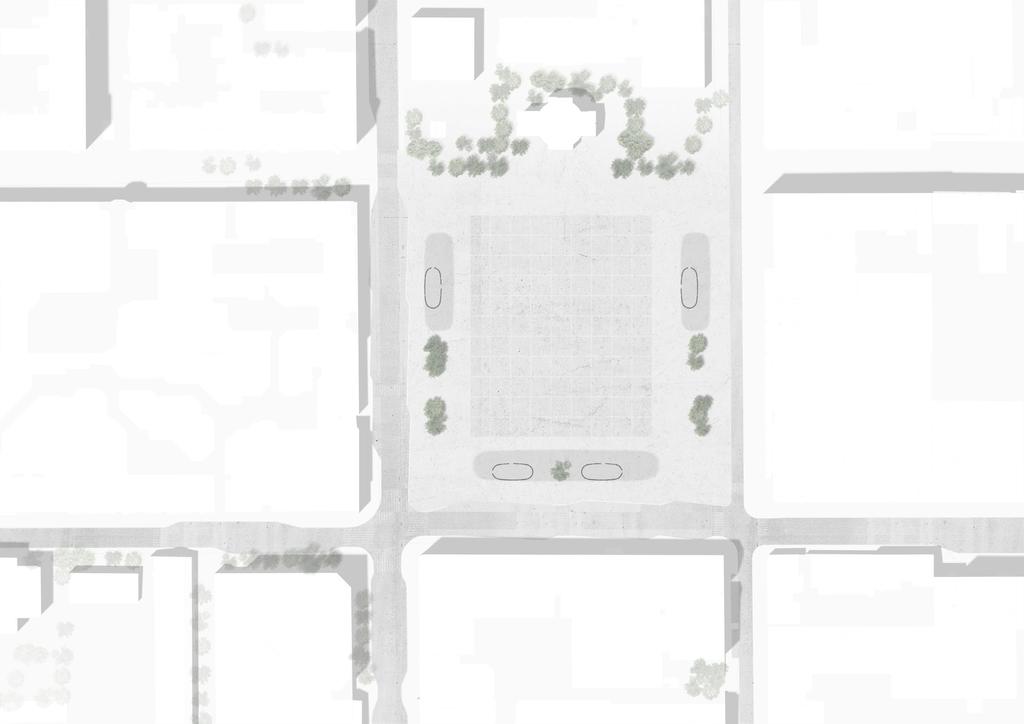

9 Paviljongit liittyvät saumattomasti alla olevaan toriparkkiin Yliopistonkatu Yliopistonkatu Yliopistonkatu Aurakatu KAUPPATORI Kauppiaskatu N Ruotsalainen teatteri Eerikinkatu Erikinkatu Eerikinkatu

10 Pohjakaavio - Eerikinkadun paviljonki B D Huolto pankkiaut Pysäköinti Ovipuhallin Ovipuhallin Ovipuhallin Terassi C B A Terassi Liukuovi Pilari ø139mm Kahvila 36,03 m2 Jakelukeittiö 14,93 m Avautuva tiski ,65 m WC 1,92 m2 007 Var 1,68 m Aputilat / varasto 6181 Aputilat / Liiketila / keittiö +5.9 Pilari ø139mm Torihenk.tsto ,70 m2 Kioski 17,60 m Liukuovi Pilari ø139mm +5.9 Lipunmyynti / info 26,73 m2 Huoltotila Pankkiautomaatti 7556 Tekniikka/hormit Porrashuone 10,79 m2 Le-WC 6,73 m Henkilo / Tavarahissi 13h/ 1000kg 4,66 m WC 1,92 m2 007 Var 1,68 m ,65 m2 010 Avautuva tiski Jakelukeittiö 21,37 m Pilari ø139mm Viinibaari 28,84 m Liukuovi Ovipuhallin Ovipuhallin Ovipuhallin Ovipuhallin Penkki Bussipysäkki Penkki Bussipysäkki A B m

11 Pohjakaavio - Aurakadun ja Kauppiaskadun paviljongit A B C D Terassi Liukupariovi Kahvila 36,03 m Jakelukeittiö 14,20 m2 4,65 m2 Var 1,68 m2 WC 1,92 m2 Le-WC 6,73m2 Hissi 4,66 m2 010 Porrashuone 10,79 m2 010 Pysäköinti Hormi ja tekniikka A B C D

12 Pohjakaavio - viherkatto D Vesikouru C B Maksaruoho Vesikouru Tekniikka/hormit Maksaruoho A : m

13 Julkisivu Eerikinkadulle

14 Julkisivu Eerikinkadulle Tekniikka/hormit Vesikatto Vesikouru Puu julkisivu Räystäs (10mm metalli) Lasijulkisivu (optiwhite lasi) Neopren sauma 15mm Cafe Kioski info Viini baari Penkki Kahvila Penkki 4 % Kioski Lipunmyynti / info 2 % Viinibaari : m

15 Paviljonki illalla Eerikinkadulta

16 Paviljonki päivällä Eerikinkadulta

17 Periaateleikkaus Maksaruoho Tekniikka/hormit Vesikatto Räystäskouru Räystäs (10mm metalli) Terassi Kahvila Jakelukeittiö Le-WC +5.4 Puu IV Hormi Pankkiautomaatti huoltotila +4.8 Porrashuone 1400 Le-WC Jakelukeittiö Kahvila Lasijulkisivu (optiwhite lasi) Kiillotettu Betoni Linjakuivatuskouru ,25-3, : m

18 Julkisivu torille Tekniikka/hormit Tekniikka/hormit Vesikatto Vesikouru Puu julkisivu Räystäs (10mm metalli) Lasijulkisivu (optiwhite lasi) Neopren sauma 15mm Viini baari Kioski Café Viinibaari Pysäköinti 2 % Huolto pankkiaut Torihenk.tsto 4 % Pysäköinti Kahvila : m

19 Julkisivu Kauppiaskadulle Tekniikka/hormit Vesikatto Vesikouru Puu julkisivu Räystäs (10mm metalli) Lasijulkisivu (optiwhite lasi) Neopren sauma 15mm Bussipysäkki Eerikinkatu +5.9 Bussipysäkki 5% Penkki 2100 Viinibaari Pysäköinti 1% 6 Kauppatori A B C D

20 Julkisivu Aurakadulle Tekniikka/hormit Vesikatto Vesikouru Puu julkisivu Räystäs (10mm metalli) Lasijulkisivu (optiwhite lasi) Neopren sauma 15mm Kauppatori 5% Bussipysäkki +5.0 Eerikinkatu Bussipysäkki Pysäköinti Kahvila Penkki D C B A

21 Poikkileikkaus Bussipysäkki Eerikinkatu Bussipysäkki D C B A

22 Havainnekuva torin puolelta

23 Havainnekuva Eerikinkadulta

24 Puujulkisivu luo lämpimän tunnelman torille

26 RAKENTEET

27 Rakenneperiaate Terassi Kahvila 850 Jakelukeittiö Le-WC

28 Referenssikohde - rakenteet - Vieux port pavilion - foster & partners

29 Referenssikohde - rakenteet - Vieux port pavilion - foster & partners

30 PUUJULKISIVUT

Referenssikohde - rakenteet & materiaalit - Helsingin Keskuskirjasto-ALA Puujulkisivut, pre-fab tuotanto, asennetaan paikan päällä. - Teollinen pintakäsittely, esim.

pintakäsittelyyn, vesiohenteinen (levitysmäärä yhteensä 130-140 g/m2,). Sävytetty vaadittuun NCS sävyyn (Avatintsävytysjärjestelmä ). Sivuilma-avusteinen suurpaineruiskutus.

Ruiskutuskulma valitaan maalattavan kohteen muodon mukaan.

31 Referenssikohde - rakenteet & materiaalit - Helsingin Keskuskirjasto-ALA Puujulkisivut, pre-fab tuotanto, asennetaan paikan päällä. - Teollinen pintakäsittely, esim. Tikkurila (sama pintakäsittely lasijulkisivun sisäpuolella kuin ulkopuolella) - 1 x Kirkas Pinja Wood stain pohjustus 80g/m2 kaikille sivuille, ruiskutus - 2 x Pinjacolor Plus puun teolliseen pintakäsittelyyn, vesiohenteinen (levitysmäärä yhteensä g/m2,). Sävytetty vaadittuun NCS sävyyn (Avatintsävytysjärjestelmä ). Sivuilma-avusteinen suurpaineruiskutus. Sivuilma-avusteisessa suurpaineruiskutuksessa. suositeltava suuttimen koko 0,009 0,013 ja suutinpaine bar. Hajotusilman paine on 1 3 bar. Ruiskutuskulma valitaan maalattavan kohteen muodon mukaan. (Paikkamaalauksessa / paikallamaalauksessa: Valtti Plus Kesto) Palonsuojakäsittely - Woodsafe: Fire-Pro, painekyllästys Anti-Graffitikäsittely - Valmiin pintakäsittelyn päälle tehtävä suojakäsittely. - PSS20 on pystypintojen uhrautuva suoja-aine graffiteja, julisteiden liimajälkiä ja kaikenlaista likaa vastaan. Korkeaviskoosinen PSS20 on sekoitus polysakkariineja ja vettä. Ainesosat ovat E-numeroituja elintarvikealan valmisteita. Kuivuessaan PSS20 muodostaa seitinohuen, lähes näkymättömän ja täysin hengittävän suojakerroksen. SILKO hyväksytty.

32 Referenssikohde - rakenteet & materiaalit - Kampin Kappeli - K2S Architects

33 Referenssikohde - rakenteet & materiaalit - Kilden Performing Arts Centre -ALA

34 Referenssikohde - rakenteet & materiaalit - Paviljonki Tampereen Hämeenkadulla - Buenaventura

35 KYLTITYS JA OPASTEET

36 Informaatio ja mainoskyltitysperiaate Periaatekaavio 34

foils available to be applied behind the film, directly on to glass - Temperature

37 Informaatio ja mainoskyltitysperiaate - Light deflecting screen technology - Easy to apply, self adhesive - Custom sizes and shapes - Thickness: 1mm - Interactive touch foils available to be applied behind the film, directly on to glass - Temperature range: c - Existing projects: London Metro, England Dubai International Airport, UAE

38 Informaatio ja mainoskyltitysperiaate Sala Kauppa HELSINKI FIN

39 Pankkiautomaation integroiminen rakennukseen huolto 1300 ASENNUSOHJE NCR 6626 Huoltotilan vähimmäistilantarve 1300 x 2300 mm mitoituksesta voidaan poiketa vain erikoistapauksissa Automatian luvalla huoltotilan syvyys mitataan etuseinän ulkopinnasta Otto. päältä asennusaukko 850 huolto B B Liukuovi Pilari ø139mm +5.9 Lipunmyynti / info 26,73 m2 012 Ovipuhallin +5.9 Huoltotila Pankkiautomaatti Tekniikka/hormit Huolto pankkiaut Penkki Pysäköinti 012 Porrashuone 10,79 m2 Le-WC 6,73 m Bussipysäkki 2200 WC 1,92 m2 Henkilo 007 / Tavarahissi Var 13h/ 1000kg 1,68 m2 4,66 m ,65 m Avautuva tiski Ovipuhallin Ovipuhallin Jakelukeittiö 21,37 m Pilari ø139mm 1300 Viinibaari 28,84 m Terassi Liukuovi Otto = asennusaukko kehyksen mitat laitekaappi kassakaappi 65 jalusta 150 edestä sivulta m

40 KIITOS
