Malli Vallox 101 MV. Dokumentti D5330 OHJE. Tyyppi Voimassa alkaen Päivitetty Ohje. Ilmanvaihtokone

Koko: px
Aloita esitys sivulta:

Download "Malli Vallox 101 MV. Dokumentti D5330 OHJE. Tyyppi Voimassa alkaen Päivitetty Ohje. Ilmanvaihtokone"

Transkriptio

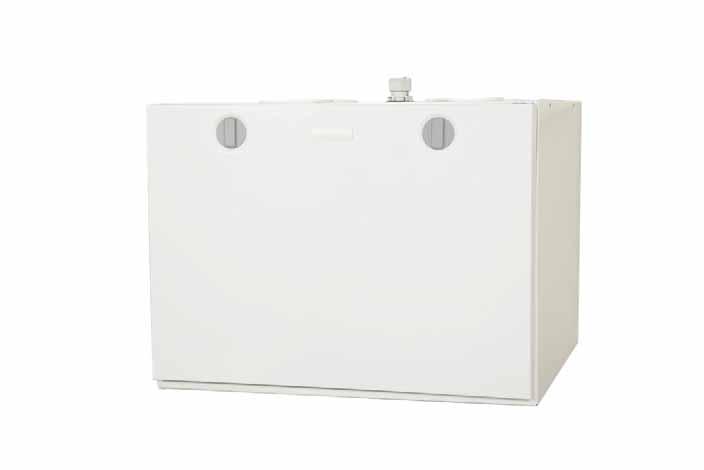

1 Malli Vallox 101 MV Tyyppi 3741 Dokumentti D5330 Voimassa alkaen Päivitetty OHJE Ohje Ilmanvaihtokone

2 JOHDANTO SISÄLLYSLUETTELO JOHDANTO Turvallisuus... 3 Asennus Takuu... 3 Käyttötarkoitus... 3 Ilmanvaihtokoneen poistaminen käytöstä... 3 Ohjeessa käytettävät turvallisuusmerkit... 4 Asennusvaihtoehdot... 4 Ilmanvaihtokoneen ohjaaminen... 5 Ilmanvaihtokoneen yhdistäminen pilvipalveluun... 5 Ilmanvaihtokoneen ohjausvaihtoehdot Järjestelmäkuvaus... 5 Pääosat... 6 ASENNUS Asennus seinälle... 7 Asennus kattoon... 7 Kattoasennuslevyn kiinnittäminen Ilmanvaihtokoneen asennus kattoasennuslevyyn... 8 Yläpohjan läpivientilevy Vesilukko... 9 Vallox Silent Klick -vesilukon mitoituskuvat ja asennuksen vaatima tila... 9 Vallox Silent Klick -vesilukon vaihtoehtoisen asennustavan (kulmayhde) vaatima tila Mitat ja kanavalähdöt HUOLTO Ennen huoltotöiden aloittamista Suodattimien vaihtaminen (Käyttäjä) Lämmöntalteenottokennon puhdistaminen (Käyttäjä) Kondenssivesi (Käyttäjä) Puhaltimien puhdistaminen (Asentaja) Voit rekisteröidä Vallox MV -ilmanvaihtokoneesi MyVallox Cloud -pilvipalveluun ja kirjautua MyVallox Cloud -tilillesi osoitteessa TEKNISET TIEDOT Sisäinen sähkökytkentä Ulkoinen sähkökytkentä Kanavapatterin toimintakaavio Toiminta ja esimerkkikytkentä Räjäytyskuva ja osaluettelo Vaatimuksenmukaisuustodistukset

3 TURVALLISUUS Koneen turvallinen ja asianmukainen käsittely edellyttää, että tunnet perusturvallisuusmääräykset ja ilmanvaihtojärjestelmän käyttötarkoituksen. Lue tämä käyttöohje, ennen kuin käytät ilmanvaihtokonetta. Säilytä ohje myöhempää käyttöä varten. Mikäli kadotat ohjeen, voit ladata sen nettisivuiltamme. Tämä käyttöohje sisältää kaikki järjestelmän turvallisen käytön kannalta tärkeät tiedot. Kaikkien ilmanvaihtojärjestelmää käyttävien ja ylläpitävien henkilöiden on noudatettava tätä käyttöohjetta. Lisäksi tulee huomioida paikalliset onnettomuuksien ehkäisyä koskevat määräykset. Asennus Asennuksen ja käyttöönoton saa suorittaa vain pätevä asiantuntija. Sähköasennukset ja liitännät saa suorittaa vain sähköasentaja paikallisten määräysten mukaisesti. TAKUU Takuu ja vastuu eivät ole voimassa, jos vahingot aiheutuvat seuraavista syistä: Ilmanvaihtojärjestelmän tai ohjausyksikön epätarkoituksenmukainen käyttö Virheellinen tai määräysten vastainen asennus, käyttöönotto tai käyttö Kuljetusta, asennusta, käyttöä tai huoltoa koskevien ohjeiden laiminlyönti Rakenteelliset tai sähköiset muutokset tai ohjelmistoon tehdyt muutokset Tarvittaessa löydät lisätietoa osoitteesta VAROITUS Konetta ei ole tarkoitettu lasten (alle 8 v.) tai sellaisten henkilöiden käyttöön, joiden aistit, fyysiset ominaisuudet, henkiset ominaisuudet tai tiedon ja kokemuksen puute rajoittavat koneen turvallista käyttöä. Nämä henkilöt voivat käyttää konetta turvallisuudestaan vastaavan henkilön valvonnassa tai ohjeiden mukaisesti. Lapsia on valvottava, etteivät he leiki laitteella. JOHDANTO KÄYTTÖTARKOITUS Kaikkien Vallox-ilmanvaihtokoneiden tarkoitus on huolehtia tarpeenmukaisesta ja jatkuvasta ilmanvaihdosta siten, että ihmiset ja rakenteet pysyvät terveinä. TÄRKEÄÄ Jotta sisäilma pysyisi terveellisenä ja myös asunnon rakenteiden kannalta hyvänä, ilmanvaihdon on toimittava jatkuvasti. Ilmanvaihto kannattaa pitää päällä myös pidempien lomien aikana. Näin sisäilma pysyy raikkaana eikä sen mahdollinen kosteus pääse tiivistymään ilmanvaihtokanavistoon ja rakenteisiin. Samalla myös kosteusvaurioiden riski pienenee. ILMANVAIHTOKONEEN POISTAMINEN KÄYTÖSTÄ Älä hävitä sähkölaitetta talousjätteen mukana. Seuraa paikallisia lakeja ja määräyksiä tuotteen turvallisesta ja ympäristöystävällisestä hävittämisestä. 3 Vallox Oy - All rights reserved

4 JOHDANTO OHJEESSA KÄYTETTÄVÄT TURVALLISUUSMERKIT VAARA Ilmaisee vaaratekijää, joka johtaa kuolemaan tai vakavaan vammaan, ellei vaaraa vältetä. HUOMIO Ilmaisee vaaratekijää, joka voi johtaa vähäiseen tai kohtalaiseen vammaan, ellei vaaraa vältetä. VAROITUS Ilmaisee vaaratekijää, joka voi johtaa kuolemaan tai vakavaan vammaan, ellei vaaraa vältetä. TÄRKEÄÄ Ilmaisee vaaratekijää, joka voi johtaa omaisuuden vahingoittumiseen tai tietojen katoamiseen, ellei vaaraa vältetä. Ilmaisee erityisen tärkeää tietoa tuotteesta. VIHJE Antaa lisätietoa tuotteen käyttämisestä ja hyödyistä. ASENNUSVAIHTOEHDOT Vallox 101 MV voidaan asentaa joko seinälle tai kattoon kattoasennuslevyn (lisävaruste) avulla. Vakiovarustelu ja saatavana olevat lisävarusteet vaihtelevat maittain. 4

5 ILMANVAIHTOKONEEN OHJAAMINEN Ilmanvaihtokoneen yhdistäminen pilvipalveluun Ilmanvaihtokoneen voi yhdistää MyVallox Cloud -pilvipalveluun. Pilvipalvelun avulla voit säätää ilmanvaihtoa esimerkiksi älypuhelimen tai tabletin avulla myös etänä. Lisäksi koneen ohjelmistot päivittyvät automaattisesti pilvipalvelun kautta. Pilvipalveluun liittyminen tapahtuu yhdistämällä ilmanvaihtokone LAN:in kautta Internetiin ja rekisteröimällä kone pilvipalveluun. Samalla luot itsellesi MyVallox Cloud-tilin. Tutustu palveluun tarkemmin osoitteessa MyVallox Cloud/ Home -ohjeet löytyvät osoitteesta info/valloxmv/fin/ onlinehelp/webhelp JOHDANTO Ilmanvaihtokoneen ohjausvaihtoehdot Voit ohjata Vallox-ilmanvaihtokoneen toimintaa seuraavilla tavoilla: Rakennukseen asennetun ohjaimen kautta MyVallox Home -lähiverkkoyhteyden ja MyVallox Home/ Cloud -käyttöliittymän kautta MyVallox Cloud -pilvipalvelun ja MyVallox Home/Cloud -käyttöliittymän kautta Kaukovalvonnan tai kiinteistöautomaation jännite- tai Modbus-viesteillä Sisäänrakennetun kosteusanturin lisäksi tarvittavaa ilmanvaihtoa voidaan säätää automaattisesti myös lisävarusteina saatavien hiilidioksidi- ja kosteusantureiden avulla. Tällöin ilmanvaihto säilyy optimaalisena asunnon ollessa tyhjilläänkin. Viikkokello-toiminnolla voit luoda juuri omaan elämänrytmiisi sopivan ilmanvaihto-ohjelman. JÄRJESTELMÄKUVAUS 1. Internet 2. WLAN 3. Reititin 4. WLAN/LAN 5. Lisäkatkaisija 6. Anturit MyVallox Cloud Vallox MV Modbus MyVallox Control 5 Vallox Oy - All rights reserved

6 POISTOILMAN LÄMMÖNTALTEENOTON VUOSIHYÖTYSUHDELUOKKA JOHDANTO PÄÄOSAT A Kuvassa R-malli Poistoilmapuhallin 1 Jälkilämmityspatteri (tuloilmakanavassa) 8 Tuloilmapuhallin 2 Turvakytkin 9 Tuloilmasuodatin F7 3 Ohjain 10 Lämmöntalteenottokenno 4 Hiilidioksidianturi 11 Ohitusläppä 5 Kosteusanturi 12 Tuloilmasuodatin G4 6 Sisäinen kosteusanturi 13 Poistoilmasuodatin G4 7 6

7 ASENNUS ASENNUS ASENNUS SEINÄLLE Vältä asennusta kaikupohjaiseen, onttoon väliseinään tai makuuhuoneen seinään, tai estä äänen johtuminen. Koneen katon vähimmäisetäisyys valmiiseen kattopintaan on 30 mm. Huomaa, että kone nousee seinäkiinnikkeelle asennettaessa 10 mm lopullista korkeutta ylemmäksi. Asenna ilmanvaihtokone seinälle kiinnityslevyllä viereisen kuvan mukaan. Varmista, että kone on asennuksen jälkeen vaakasuorassa. ASENNUS KATTOON Malliin Vallox 101 MV on saatavissa lisävarusteena kattoasennuslevy. Kiinnitä kattoasennuslevy seuraavasti: Kattotuoleihin tai muuhun runkorakenteeseen M8-kierretangoilla siten, että ne kestävät koneen painon. Varmista asennuslevyn vaakasuoruus, sillä asennuslevy määrää koneen asennon. Kattoasennuslevyn valkoisen peitelistan yläreunan voi asentaa kattoa vasten. Kattoasennuslevyn voi myös upottaa, jolloin katto voi olla 30 mm alempana kuin valkoisen peitelistan yläreuna. Eristä kanavat kondenssivedeltä myös koneen ja kattoasennuslevyn välistä. Kattoasennuslevyn kiinnittäminen 1. Kiinnitä kierretangot kattotuoleihin tai muuhun runkorakenteeseen ja kierrä niihin mutterit (E). 2. Nosta kattoasennuslevy paikoilleen. 3. Työnnä vaimennuskumi (F) ja aluslaatta (G) paikoilleen kuhunkin kierretankoon. 4. Säädä muttereiden avulla kattoasennuslevy suoraan. 5. Lyhennä kierretankojen alapäät siten, että ne ovat enintään 5 mm mutterien alapuolella. HUOMIO Kone on erittäin painava. Älä suorita tätä toimenpidettä yksin. 7 Vallox Oy - All rights reserved

8 ASENNUS Ilmanvaihtokoneen asennus kattoasennuslevyyn 1. Asenna kattoasennuslevy vaakasuoraan M8- kierretankojen avulla. Kierretangon pää saa tulla korkeintaan 5 mm kiinnitysmutterin alapuolelle. Älä kiristä kattoasennuslevyä liian tiukkaan kattoa vasten. Tarkista vetämällä käyttövivuista (A), että liukukiskot liikkuvat ja palautuvat alkuperäiseen asentoon. Kattoasennuslevyn valkoisen peitelistan yläreunan voi asentaa kattoa vasten. Kattoasennuslevyn voi myös upottaa, jolloin katto voi olla 20 mm alempana kuin valkoisen peitelistan yläreuna. 2. Tarkista, että eristerenkaat ovat lähtökauluksissa kattoasennuslevyn alapuolella. 3. Irrota ovi, ennen kuin asennat ilmanvaihtokoneen kattoasennuslevyyn. 4. Nosta ilmanvaihtokone lähelle kattoasennuslevyä ja vie johdot sekä kytkentäkotelo kattoasennuslevyn aukosta katon yläpuolelle. Muista tehdä valmiiseen kattoon huoltoluukku, jotta johtoihin ja kytkentäkoteloon päästään käsiksi Huoltoluukun etäisyys kattoasennuslevystä on n. 500 mm. Vaihtoehtoisesti johdot voidaan viedä kattoasennuslevyn ja ilmanvaihtokoneen välistä takaseinälle. Kun ilmanvaihtokone nostetaan kattoasennuslevyä vasten, kone lukkiutuu. Tarvittaessa ohjaa kattoasennuslevyssä olevat kiinnityskoukut (B) ilmanvaihtokoneen sivulevyissä oleviin uriin. Kattoasennuslevyn etureunan alakulmissa on lukituksen käyttövivut (A). Kun vivut ovat palautuneet samalle tasolle kuin kattoasennuslevyn valkoinen peitelista, kone on lukkiutunut kattoasennuslevyyn. 5. Kone voidaan tarvittaessa irrottaa kattoasennuslevystä. Irrota koneen ovi, nosta konetta hieman ylöspäin ja vedä yhtä aikaa molemmista kattoasennuslevyn käyttövivuista (A), jolloin kone irtoaa kattoasennuslevystä. A A B B D Yläpohjan läpivientilevy Yläpohjan läpivientilevy (D) on lisävaruste. Eristettyä yläpohjan läpivientilevyä käytettäessä on varmistettava höyrysulun tiiveys. Yläpohjan läpivientilevyn voi asentaa kiinni valmiiseen takaseinään. Yläpohjan läpivientilevyn minimietäisyys valmiisiin sivuseiniin on 15 mm. 8

9 ASENNUS VESILUKKO Koneen mukana toimitetaan Vallox Silent Klick -vesilukkopaketti. Katso vesilukon asennusohje paketin mukana tulevasta ohjeesta tai osoitteesta Vaihtoehtoista vesilukon asennustapaa käytettäessä siirrä tiivisterengas ja lukitusosa seinään asennettavaan putkiliitososaan. Vallox Silent Klick -vesilukon mitoituskuvat ja asennuksen vaatima tila L R ,5 147, Vallox Silent Klick -vesilukon vaihtoehtoisen asennustavan (kulmayhde) vaatima tila 9 Vallox Oy - All rights reserved

10 ASENNUS MITAT JA KANAVALÄHDÖT Pääosat Mitat ja kanavalähdöt 9 Mitat Kuvassa R-malli. L-mallissa osat ovat peilikuvana ,50 136,50 1. Poistoilmapuhallin 2. Tuloilmapuhallin 3. Tuloilmasuodatin F7 4. Lämmöntalteenottokenno 6. Ohitusläppä 7. Tuloilmasuodatin G4 8. Poistoilmasuodatin G4 9. Jälkilämmityspatteri (tuloilmakanavassa) 10. Turvakytkin 322 ~ Kanavalähdöt Ilmavirran mittauspisteet R-malli A B Naaras-lähtökauluksen sisähalkaisija ø 125 mm 1. Tuloilma koneesta asuntoon 2. Poistoilma asunnosta koneeseen 3. Jäteilma koneesta ulos 4. Ulkoilma koneeseen L-malli A Tuloilma B Poistoilma Mittauspisteet lähtökauluksen jälkeen. Puhallinkäyrät ilmoittavat kanavistohäviöihin käytettävissä olevan kokonaispaineen. Naaras-lähtökauluksen sisähalkaisija ø 125 mm 1. Jäteilma koneesta ulos 2. Ulkoilma koneeseen 3. Tuloilma koneesta asuntoon 4. Poistoilma asunnosta koneeseen 10

11 HUOLTO HUOLTO ENNEN HUOLTOTÖIDEN ALOITTAMISTA Kun avaat koneen oven, turvakytkin (S) katkaisee virran. VAROITUS Irrota tästä huolimatta koneen pistotulppa aina ennen koneen huoltotöiden aloittamista. Koneita on kahta mallia, vasen- (L) ja oikeakätinen (R). Kuvassa on oikeakätinen malli. SUODATTIMIEN VAIHTAMINEN (KÄYTTÄJÄ) A S B C Kun huoltomuistutin hälyttää, tarkasta suodattimien puhtaus ja vaihda ne tarvittaessa. Vallox-ilmanvaihtokone suodattaa ilmaa kolmella suodattimella: G4-luokan karkeasuodatin suodattaa ulkoilmasta hyönteisiä, siitepölyä ja muuta karkeaa pölyä. F7-luokan hienosuodatin suodattaa tuloilmasta hienojakoista, silmille näkymätöntä tomua ja pölyä. G4-luokan karkeasuodatin suodattaa poistoilmaa ja pitää lämmöntalteenottokennon puhtaana. Suodattimien vaihtoväli riippuu ympäristön pölypitoisuudesta. Suosittelemme suodattimien vaihtamista keväisin ja syksyisin, kuitenkin vähintään kerran vuodessa. VIHJE Käyttämällä Valloxalkuperäissuodattimia varmistat ilmanvaihtokoneen asianmukaisen toiminnan ja parhaan suodatustuloksen. Kun haluat vaihtaa suodattimet: 1. Irrota ilmanvaihtokoneen pistotulppa. 2. Avaa Vallox-ilmanvaihtokoneen ovi kiertämällä sormiruuvit auki. 3. Nosta ovi pois paikaltaan. 4. Poista vanhat suodattimet (A, B, C) ja hävitä ne. HUOMIO Ovi on painava. 5. Asenna uudet suodattimet (A, B, C) paikoilleen. 6. Sulje ilmanvaihtokoneen ovi. Varmista, että ovessa oleva turvakytkimen painin osuu turvakytkimeen ja mahdollistaa virran kytkemisen koneeseen. 7. Kytke pistotulppa takaisin pistorasiaan. Suodattimet on nyt vaihdettu. 11 Vallox Oy - All rights reserved

12 HUOLTO LÄMMÖNTALTEENOTTOKENNON PUHDISTAMINEN (KÄYTTÄJÄ) Tarkasta lämmöntalteenottokennon puhtaus noin vuoden välein suodattimien vaihdon yhteydessä ja pese se tarvittaessa. Kun haluat tarkastaa ja puhdistaa lämmöntalteenottokennon: 1. Irrota ilmanvaihtokoneen pistotulppa. 2. Avaa Vallox-ilmanvaihtokoneen ovi kiertämällä sormiruuvit auki. 3. Nosta ovi pois paikaltaan. HUOMIO Ovi on painava. 4. Irrota LTO-kennon yläpuolella oleva tiivistelista (E) nuolen osoittamaan suuntaan. 5. Irrota poistoilmasuodatin (C). 6. Nosta ja vedä LTO-kenno (D) pois koneesta. 7. Mikäli kenno on likaantunut, pese se upottamalla se lämpimään veteen, jossa on astianpesuainetta. 8. Huuhtele kenno puhtaaksi vesisuihkulla. Älä käytä painepesuria. 9. Kun vesi on valunut pois lamellien välistä, kokoa ilmanvaihtokone seuraavasti: 10. Varmista, että alatuki (F) on paikoillaan koneen pohjassa olevien nystyröiden välissä. 11. Työnnä LTO-kenno paikoilleen. 12. Työnnä tiivistyslista (E) paikoilleen siten, että lista tukeutuu takaosassa olevaan tukikulmaan (G). 13. Asenna poistoilmasuodatin (C) paikoilleen. 14. Sulje ovi. Varmista, että ovessa oleva turvakytkimen painin osuu turvakytkimeen. 15. Kytke pistotulppa takaisin pistorasiaan. Lämmöntalteenottokenno on nyt tarkastettu ja puhdistettu. G E C D TÄRKEÄÄ Jos koneessasi on entalpiakenno, sitä ei saa pestä. Pese vain alumiini- tai muovikenno. TÄRKEÄÄ Käsittele kennoa varovasti. Älä esimerkiksi nosta kennoa lamelleista. Kennon lamellit ovat hyvin ohuet ja vahingoittuvat herkästi. F KONDENSSIVESI (KÄYTTÄJÄ) Lämmityskaudella poistoilman kosteus tiivistyy kondenssivedeksi. Veden muodostus saattaa olla runsasta uudisrakennuksissa. Kondenssiveden tulee päästä pois koneesta esteettömästi. Varmista huoltotoimenpiteiden yhteydessä, esimerkiksi syksyllä ennen lämmityskauden alkua, että vesilukko tai pohja-altaassa oleva kondenssivesiyhde ei ole tukkeutunut. Voit tarkistaa asian kaatamalla vähän vettä altaaseen. Puhdista tarvittaessa. Koneen pohja-altaassa saattaa olla hieman kondenssivettä. Tämä on täysin normaalia, eikä edellytä sinulta mitään toimenpiteitä. VAROITUS Vettä ei saa päästä sähkölaitteisiin. 12

13 HUOLTO PUHALTIMIEN PUHDISTAMINEN (ASENTAJA) Tarkasta puhaltimien puhtaus suodattimien ja lämmöntalteenottokennon huollon yhteydessä. Puhdista puhaltimet tarvittaessa. Voit puhdistaa puhaltimien siipipyörät paineilmalla (käytä suojalaseja) tai harjaamalla ne siveltimellä. Älä poista äläkä siirrä puhaltimen siipipyörässä olevia tasapainopaloja. Kun haluat puhdistaa puhaltimen: 1. Irrota ilmanvaihtokoneen pistotulppa. 2. Avaa Vallox-ilmanvaihtokoneen ovi kiertämällä sormiruuvit auki. 3. Nosta ovi pois paikaltaan. TÄRKEÄÄ Puhaltimet ovat erittäin herkkiä ulkoisille kolhuille. Suosittelemme, että puhdistat puhaltimet paikallaan. Käsittele siipipyöriä varovasti. Älä poista äläkä siirrä puhaltimen siipipyörässä olevia tasapainopaloja. HUOMIO Ovi on painava. 4. Poista poistoilmasuodatin (C), tiivistelista (E) ja lämmöntalteenottokenno (D). Katso luvut Suodattimien vaihtaminen ja Lämmöntalteenottokennon puhdistaminen. 5. Irrota tuloilmapuhaltimen (T) ja/ tai poistoilmapuhaltimen (P) johtojen pikaliitin (H). 6. Paina puhaltimen johdot ja läpivientikumi (I) puhallinkammioon. 7. Irrota puhaltimien kiinnittämiseen käytetyt siipiruuvit (J) (3 kpl/ puhallin). 8. Irrota puhallin koneesta vetämällä sitä eteenpäin ja samalla hieman taaksepäin kallistaen. 9. Irrota tuloilmapuhaltimen ilmavirran ohjaussäleikön kiinnitysruuvit (K) (4kpl) ja irrota säleikkö. Nyt voit puhdistaa puhaltimen. Kiinnitä ohjaussäleikkö paikalleen puhdistamisen jälkeen. 10. Puhdistuksen jälkeen asenna osat takaisin ilmanvaihtokoneeseen päinvastaisessa järjestyksessä. Puhaltimen takaisin asennuksessa varmista läpivientikumien paikoilleen meno. 11. Sulje ovi. Varmista, että ovessa oleva turvakytkimen painin osuu turvakytkimeen. 12. Kytke pistotulppa takaisin pistorasiaan. Puhallin on nyt tarkastettu ja puhdistettu. E C D T P S T K H P J I J 13 Vallox Oy - All rights reserved

14 TEKNISET TIEDOT TEKNISET TIEDOT Nimikkeet Vallox 101 MV R Vallox 101 MV L Tuotenumerot LVI-numero Lisälämmityspatteri Ilmamäärät Tuloilma Poistoilma 90 l/s, 324 m3/h, 100 Pa 98 l/s, 353 m3/h, 100 Pa Puhaltimet Tuloilma Poistoilma 0,115 kw 0,9 A EC 0,115 kw 0,9 A EC Sähköliitäntä 230 V, 50 Hz, 8,3 A (pistotulppa) Hyötysyhteet Vuosihyötysuhde Tuloilmahyötysuhde Ominaissähköteho (SFP) 70 % A 82 % 1,0 (38 dm3/s) Kotelointiluokka IP 34 Suodattimet Tuloilma Poistoilma Jälkilämmityspatteri Sähkö, 1500 W Lämmöntalteenoton ohitus G4 ja F7 G4 Automaattinen Etulämmityspatteri Paino 50 kg Mitat (leveys x korkeus x syvyys) 598 x 447 x 596 mm PUHALTIMEN OTTOTEHOT Sähköteho (W) TULO-/POISTOILMAMÄÄRÄT Painehäviö kanavistossa. Kokonaispaine (Pa) A % A % % % % % 14% 22% 33% 41% 55% 50% B % 55% 66% % 41% SFP = SFP-luku (Specific Fan Power) suositusarvo <1,8 (kw m 3 /s) Ottoteho (yht.) (W) Ilmavirta (max) (dm3/s) Tilavuusvirta poistoilma tuloilma % 4% 22% SFP: 1,0 SFP: 1,5 SFP: 1, (l/s) Tilavuusvirta (dm 3 /s) B ÄÄNIARVOT Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db Säätöasento 4 % 14 % 22 % 33 % 41 % 50 % 55 % 66 % 75 % 100 % 4 % 14 % 22 % 33 % 41 % 50 % 55 % 66 % 75 % 100 % Ilmavirta dm 3 /s (l/s) 8, ,9 37,7 45,1 53,5 57,3 67,4 73,3 82,3 11,3 24,4 34,3 45,6 55,6 65,9 72, ,5 99,2 Ilmavirta m 3 /h 30, ,84 135,72 162,36 192,6 206,28 242,64 263,88 296,28 40,68 87,84 123,48 164,16 200,16 237,24 261,36 298,8 329,4 357,12 Oktaavikaistan keski taajuus Hz L W, db L WA, db(a) Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu (10 m 2 :n äänenabsorptio) SÄÄTÖASENTO / ILMAVIRRAT (tulo/poisto) Säätöasento 4 % 14 % 22 % 33 % 36 % 50 % 55 % 66 % 75 % 100 % Ilmavirta dm 3 /s (l/s) 13/15 21/24 29/32 39/41 43/46 55/58 60/62 69/72 76/78 84/85 Ilmavirta m 3 /h 46,8/54 75,6/86,4 104,4/115,2 140,4/147,6 154,8/165,6 198/208,8 216/223,2 248,4/259,2 273,6/280,8 302,4/306 L pa, db (A)

15 SISÄINEN SÄHKÖKYTKENTÄ TEKNISET TIEDOT TK L N L N 230V 50Hz YEGN YEGN YEGN YEGN A MB_A MB_B +24V RS_A RS_B GND MB_A MB_B +24V RS_A RS_B GND TESTER BN YEGN BU WT GN YE BN YEGN BU WT GN YE T P T1 130 C T2 90 C R1 M BN BU L N L N BN BU BN BU BN BU B AHS S/E RH% C D NTC GND +24V +24V RS_A RS_A RS_B RS_B GND GND +11V1 +24V AN/I D/I1 GND +24V RM/I D/I2 RM/O AN A Emokortti MB_A Ulkoinen Modbus A -signaali T Tuloilmapuhallin B C D 1. Poistoilmapuhallin Tako (WT) 2. GND (GN) 3. Poistoilmapuhallin PWM (YE) 4. Tuloilmapuhallin Tako (WT) 5. GND (GN) 6. Tuloilmapuhallin PWM (YE) 1. Poistoilma 2. Ulkoilma 3. Tuloilma 4. Jäteilma 5. Tuloilma kennosta LAN MB_B Ulkoinen Modbus B -signaali +24V +24 V tasavirtajännite (DC) GND Digitaalinen ja analoginen maapotentiaali RS_A Laitteiston paikallinen Modbus A -signaali RS_B Laitteiston paikallinen Modbus B -signaali NTC Ulkoisen lämpötila-anturin liitin D/I1 Digitaalinen tulo 1 D/I2 Digitaalinen tulo 2 11V1 11,1 V käyttöjännite P M TK AHS S/E RH% R1 Poistoilmapuhallin Peltimoottori Turvakytkin Jälkilämmityksen säätö Puhaltimien balanssisäätö Sisäinen kosteusanturi Jälkilämmityspatteri 90 C ja 130 C ylikuumenemissuojilla BK JOHTOJEN VÄRIT Musta AN/I RM/I RM/O Analoginen sisääntulo 0-10 VDC 24 V -releen sisäänmeno 24 V -releen ulostulo BU BN WT GY YE YEGN Sininen Ruskea Valkoinen Harmaa Keltainen Keltavihreä 15 Vallox Oy - All rights reserved

16 TEKNISET TIEDOT ULKOINEN SÄHKÖKYTKENTÄ MyVallox RH% transmitter 0,3 W KAUKOVALVONTA Modbus RTU MyVallox Control JS 1 W 2x2x0,5+0,5 2x2x0,5+0,5 MyVallox CO2 transmitter 1,2 W 2x2x0,5+0,5 MyVallox Control 1 W 2x2x0,5+0,5 2x2x0,5+0,5 Ulkoinen lämpötila -anturi NTC 4K7 2x0,5 2x0,5 Analoginen tulo kaksi eri toiminnallisuutta Digitaalinen tulo 1 8 eri toiminnallisuutta 2x0,5 2x0,5 Digitaalinen tulo 2 8 eri toiminnallisuutta 2x0,5 Potentiaalivapaa kärkitieto 24 VDC voidaan ohjelmoida näyttämään esimerkiksi vikatietoa tai ohjaamaan MLV-patterin venttiiliä ja pumppua. Ethernet-liitäntä koneen päällä RJ45-naaras CAT ILMANVAIHTOKONEEN SISÄINEN SÄHKÖKYTKENTÄ 3x1,5S Pistotulppaliitäntä 1,2 m koneen päällä TEHONSYÖTTÖ MB_A Ulkoinen Modbus A -signaali Maksimi 6W MB_B Ulkoinen Modbus B -signaali MyVallox Control 1W +24V +24 V tasavirtajännite (DC) MyVallox RH% transmitter 0,3 W GND Digitaalinen ja analoginen maapotentiaali MyVallox CO2 transmitter 1,2 W RS_A Laitteiston paikallinen Modbus A -signaali Jännite 24 VDC RS_B Laitteiston paikallinen Modbus B -signaali NTC Ulkoisen lämpötila-anturin liitin D/I1 Digitaalinen tulo 1 D/I2 Digitaalinen tulo 2 11V1 11,1 V käyttöjännite AN/I Analoginen sisääntulo 0-10 VDC RM/I 24 V -releen sisäänmeno RM/O 24 V -releen ulostulo 16

17 KANAVAPATTERIN TOIMINTAKAAVIO E IP F TEKNISET TIEDOT B S C D A C K Toiminta ja esimerkkikytkentä V G Noudata ensisijaisesti aina LVI-suunnittelijan tai lämpöpumppuvalmistajan kytkentäsuunnitelmaa. Lue myös kanavapatterin käyttöohje. Ohessa on esitetty kanavapatterin kytkentäesimerkki lämmönkeruupiiriin. Kanavapatterin menoputki kytketään lämmönkeruupiirin paluuputkeen. Kanavapatterista palaava neste ohjataan takaisin lämmönkeruupiirin paluuputkeen. Jos lämmönkeruupiirin lämpöpumpun sisäiset painehäviöt tiedetään suuriksi, on lämpöpumpun ohitus suositeltavaa. Tässä tapauksessa ohituksen yksisuuntaventtiilin Y2 painehäviön tulee olla pienempi kuin lämpöpumpun painehäviön. Jos kanavapatteria käytetään sekä etulämmitykseen että viilennykseen, se on asennettava ulkoilmakanavaan ennen ilmanvaihtokonetta. Tässä tapauksessa pumppua ja magneettiventtiiliä voidaan ohjata Vallox MVilmanvaihtokoneilla eikä erillisiä termostaatteja tarvita. P V K L IP S C Y Y2 Kiertovesipumppu. Ei kuulu toimitukseen. Pumpun tulee soveltua lämmönkeruupiirin nesteelle, ja sen mitoitus tulee huomioida. (esim. Grundfoss Magna ). Magneettiventtiili. Ei kuulu toimitukseen. Venttiilin tulee soveltua lämmönkeruupiirin nesteelle. (esim. Danfoss 032U157131, LVI-koodi ). Kondenssiputki. Ei kuulu toimitukseen. Tuloilman lämpötilamittari. Ei kuulu toimitukseen. Ilmanpoistin. Ei kuulu toimitukseen. Ulkoinen MV-Sähkökotelo. 24 VDC Pumpun ja magneettiventtiilin ohjausrele/kontaktori. Ei kuulu toimitukseen. (esim. ABB CR-P024DC2) Yksisuuntaventtiili. Ei kuulu toimitukseen. Yksisuuntaventtiili. Ei kuulu toimitukseen. Painehäviön tulee olla pienempi kuin lämpöpumpun painehäviön. A B C D E F G H Ilmanvaihtokone Tuloilma Ulkoilma Syöttö ryhmäkeskuksesta Ilmanpoisto Kanavapatteri (vastavirtakytkentä) Lämpöpumppu Lämmönkeruupiiri P H : LÄMMITYS Pumppu käynnistyy, kun ulkoilman lämpötila laskee alle tehdasasetetun talviraja-arvon (-5 C). : VIILENNYS Koneen profiilin (esim. Kotona) tuloilman lämpötilaksi asetettu arvo määrää pumpun käynnistymisen. Pumppu käynnistyy, kun asetettu arvo on pienempi kuin asuntoon puhallettavan tuloilman lämpötila. Huomioi releen (C) valinnassa ulkoisen MV-Sähkökotelon emokortin suurin sallittu yhteinen tehonsyöttö (maksimissaan 6 W), mikäli releen ottama teho otetaan emokortin +24 V liittimestä. 17 Vallox Oy - All rights reserved

18 TEKNISET TIEDOT RÄJÄYTYSKUVA JA OSALUETTELO NO OSA TUNNUS NO OSA TUNNUS NO OSA TUNNUS 1. Tulo-/poistoilmapuhallin Ohitusläpän kokoonpano RJ-45 Jatkokaapeli Tuloilmapuhaltimen vaimennusritilä Peltimoottori Kytkentäkotelo Seinäkiinnityslevy Jälkilämmitysvastus MyVallox Control -ohjain Vesilukko Vallox Silent Klick Ovi Suodatin (F7 + G4,tulo) Oven kiinnitysruuvi LTO-kenno Emokortti Kennon alatuki Turvakytkin Kennon ylätuki Lasiputkisulake 80 ma hidas 5x20 mm Suodatinkehys (poisto) NTC-anturisarja Suodatin (G4, poisto) Sisäinen kosteusanturi MyVallox -kosteusanturi (lisävaruste) MyVallox -hiilidioksidianturi (lisävaruste)

19 VAATIMUKSENMUKAISUUSTODISTUKSET

20 Vallox Oy Myllykyläntie LOIMAA FINLAND Asiakaspalvelu Jälkimarkkinointi D5330/ /PDF
