1 Malli Vallox 096 MC R Vallox 096 MC L Tyyppi Dokumentti D2610 Voimassa alkaen Pävitetty OHJE Ohje Ilmanvaihtokone

2 PÄÄOAT Poistoilmapuhallin (suojakannen takana) 1 Kuvassa R-malli. L-mallissa osat ovat peilikuvana Tuloilmapuhallin (poistoilmakanavan takana) Tuloilman hienosuodatin Lämmöntalteenottokenno Ohitusläppä 11 2 Tuloilman karkeasuodatin Poistoilman karkeasuodatin Jälkilämmityspatteri (poistoilmakanavan takana) 7 1 Turvakytkin Tuloilman lämmityksen säätö (R-malli) Tulo-/poistoilmavirran säätö (L-malli) 10 Tulo-/poistoilmavirran säätö (R-malli Tuloilman lämmityksen säätö (L-malli) Vallox imple Control -ohjain (tilattava erikseen) (lisävaruste) (lisävaruste) Vallox ProControl -ohjain (tilattava erikseen) 13 Vallox Capto PTC EC -säädinkupu, Vallox X-Line PTXP MC -säädinkupu tai Vallox X-Line PTXPA MC -säädinkupu (tilattava erikseen) 14 Vallox Capto PTC EC (lisävaruste) Vallox X-Line PTXP MC Vallox X-Line PTXPA MC (lisävaruste) VAROITU! Konetta ei ole tarkoitettu lasten (alle v.) tai sellaisten henkilöiden käyttöön, joiden aistit, fyysiset ominaisuudet, henkiset ominaisuudet tai tiedon ja kokemuksen puute rajoittavat laitteen turvallista käyttöä. Nämä henkilöt voivat käyttää laitetta turvallisuudestaan vastaavan henkilön valvonnassa tai ohjeiden mukaisesti. 2

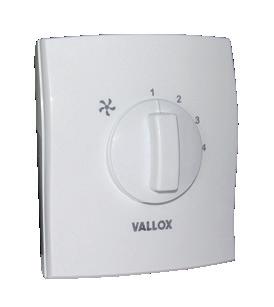

3 KÄYTTÖ PUHALLINNOPEUDEN ÄÄTÖ Vallox ilmanvaihtokoneen puhallinnopeutta ohjataan neliportaisella ohjaimella. Ohjauskytkimestä voidaan valita nopeudet 1, 2, 3 ja 4: 1. Poissaolokäyttö. Asunnon ollessa tyhjillään ilmanvaihtoa voidaan väliaikaisesti pienentää Normaalikäyttö. Normaalikäytössä ilman tulee vaihtua kerran kahdessa tunnissa. 4. Tehostuskäyttö. Ruoanlaitto, saunominen, peseytyminen, pyykinkuivaus, vieraat tai muu vastaava tilanne saattaa aiheuttaa normaalikäyttöä suuremman ilmanvaihdon tarpeen. Puhallinnopeutta voidaan ohjata myös erillisellä Vallox-säädinkuvulla, Vallox ProControl -ohjaimella tai suoraan 0-10 V jänniteviestillä. Vallox imple Control -ohjain TULOILMAN LÄMPÖTILAN ÄÄTÖ JA KEÄ/TALVITOIMINTO Asuntoon tulevan ilman lämpötilaa voidaan säätää noin +10 C ja +30 C välillä. Koneessa on automaattinen (ohitusläppä) kesä/talvi-toiminto. Lämpötilan säädön ollessa +10 C C välillä lämmöntalteenottokennoa ei ohiteta, eli kone on talvitoiminnossa. OFF-asennossa kone on kesätoiminnossa, eli jälkilämmitys on pois käytöstä ja kone ohittaa lämmöntalteenottokennon, kun ulkoilman lämpötila on yli +14 C. Kone ottaa lämpöä talteen, kun ulkoilman lämpötila on laskenut alle +12 C. AUTO-asennossa kone toimii ympärivuotisesti seuraavasti: Jälkilämmityksen asetusarvo on +17 C. Kone ohittaa lämmöntalteenottokennon, kun ulkoilman lämpötila on yli +14 C. Kone ottaa lämpöä talteen, kun ulkoilman lämpötila on laskenut alle +12 C. Ohituksen aikana jälkilämmitys on pois käytöstä. Tuloilman lämpötilan säätö Ilmanvaihtokoneen talvitoiminto Tehtaalla on asetettu raja-arvo lämmöntalteenottokennon jäätymiselle. Kun tämä raja-arvo ylittyy, ilmanvaihtokone alkaa sulattaa lämmöntalteenottokennoa ohjaamalla ulkoilmavirta LTO-kennon ohi. ulatuksen kesto on 1-4 minuuttia riippuen siitä, kuinka paljon jäätä lämmöntalteenottokennoon on kertynyt ja mikä on poistoilmavirran suuruus. Kone on optimoitu toimimaan tehdasasetuksilla normaaleissa asuin- ja omakotitalo käytössä. Talvitoimintoparametreja voi säätää jossain ääriolosuhteissa, esim. uimahalli, mutta silloinkin kannattaa olla yhteydessä Vallox-huoltoon. 3 Vallox Oy - All rights reserved

4 KÄYTTÖ TAKKAKYTKINTOIMINTO Koneeseen on mahdollista johdottaa ajastintoiminen kytkin, joka pysäyttää poistoilmapuhaltimen takan lämmittämisen ajaksi. HUOM! Poistoilmapuhaltimen käynnistyessä voi tulipesän veto huonontua! Talvella tämä tilanne saattaa häiritä koneen talvitoimintoa. Tilanne palautuu normaaliksi jonkin ajan kuluttua takkakytkintoiminnon loputtua. TULO- JA POITOILMAVIRRAN UHTEEN ÄÄTÖ Tätä ominaisuutta saatetaan tarvita, kun säädetään ilmavirtoja venttiileistä asennuksen yhteydessä. Tähän säätöön käyttäjän ei tarvitse, eikä tule koskea venttiilien säädön jälkeen. Potentiometristä voidaan tarvittaessa pienentää joko tulo- tai poistoilmavirtaa. Potentiometrin ollessa noin puolivälissä ei tulo- eikä poistoilmavirtaa ole pienennetty. Kun potentiometriä kierretään vastapäivään, pienenee tulopuolen ilmavirta ja kierrettäessä myötäpäivään, pienenee poistopuolen ilmavirta. Takkakytkin uppoasennus (lisävaruste) Tulo- ja poistoilmavirran säätöpotentiometri HUOLTOMUITUTIN Kone muistuttaa huollon tarpeesta puolen vuoden välein, jos koneeseen on johdotettu merkkivalo vikatietoreleen liittimiin. Tällöin merkkivalo vilkkuu sekunnin välein. Koneesta voi silloin kuulua releen ääni. Huoltomuistutin kuittaantuu automaattisesti, kun ilmanvaihtokoneen ovi avataan tai virta katkaistaan. Huoltomuistuttimen voi kuitata myös manuaalisesti. Vallox imple Control -ohjain, säädinkuvut Vallox X-Line PTXP MC ja PTXPA MC, VAK 0-10 VDC: Pieni nopeus päällä, sitten suuremmallepienemmälle-suuremmalle VIANETINTÄ Ledin vilkunta - Pieni nopeus alle 4 V - uuri nopeus yli 6 V - Valittu nopeus päällä aina 1- sekuntia VIANETINTÄTAULUKKO Kun koneessa on jokin taulukossa mainittu vika, kone ilmoittaa viasta vikatietoreleellä, merkkivalolla ja piirilevyllä olevalla LEDillä. Vilkuntojen lukumäärä kertoo mistä viasta on kysymys. Vikatietorele on mahdollista liittää kaukovalvontaan. Huom! Kaukovalvontaa käytettäessä ohjaimen merkkivaloa ei voida kytkeä toimintaan. Ongelma Korjaus 1 Tuloilma kennosta NTC anturi viallinen Tarkista anturi ja johtimet, vaihda tarvittaessa uuteen 2 Poistoilma NTC anturi viallinen Tarkista anturi ja johtimet, vaihda tarvittaessa uuteen 3 Tuloilma NTC anturi viallinen Tarkista anturi ja johtimet, vaihda tarvittaessa uuteen 4 Jäteilma NTC anturi viallinen Tarkista anturi ja johtimet, vaihda tarvittaessa uuteen Ulkoilma NTC anturi viallinen Tarkista anturi ja johtimet, vaihda tarvittaessa uuteen 6 Tuloilmapuhallin on pysähtynyt Tarkista puhaltimen johdotus, vaihda puhallin tarvittaessa uuteen 7 Poistoilmapuhallin on pysähtynyt Tarkista puhaltimen johdotus, vaihda puhallin tarvittaessa uuteen EEPROM viallinen Vaihda uusi piirilevy koneeseen Vallox Capto PTC EC -säädinkupu: Läppä kiinni, sitten auki-kiinni-auki Painallus 1- sekunnin välein. Huoltomuistutin kuittaantuu vain, jos se on jo aktivoitunut. Katso huolto-ohjeesta tarvittavat koneen huoltotoimenpiteet. 4

5 HUOLTO ENNEN HUOLTOTÖIDEN ALOITTAMITA Kun avaat Vallox 096 MC koneen oven turvakytkin () katkaisee virran, irrota tästä huolimatta koneen pistotulppa. Irrota pistotulppa aina ennen Vallox 096 MC koneen huoltotöiden aloittamista. UODATTIMET Kun huoltomuistutin hälyttää, tarkasta suodattimien puhtaus ja vaihda ne tarvittaessa. Vallox-ilmanvaihtokone suodattaa ilmaa kolmella suodattimella: Tuloilman karkeasuodatin (A) suodattaa ulkoilmasta hyönteisiä, siitepölyä ja muuta karkeaa pölyä. Tuloilman hienosuodatin (B) suodattaa tuloilmasta hienojakoista silmille näkymätöntä tomua ja pölyä. Poistoilman karkeasuodatin (C) suodattaa poistoilmaa ja pitää lämmöntalteenottokennon puhtaana. Käyttämällä Vallox alkuperäissuodattimia varmistat ilmanvaihtokoneen hyvän toiminnan ja parhaan suodatustuloksen. uodattimien vaihtoväli on riippuvainen ympäristön pölypitoisuudesta. uodattimet suositellaan vaihdettavaksi keväisin ja syksyisin, kuitenkin vähintään kerran vuodessa. LÄMMÖNTALTEENOTTOKENNO Tarkasta lämmöntalteenottokennon (D) puhtaus noin vuoden vä lein suodattimien vaihdon yhteydessä ja pese se tarvittaessa. Poista LTO-kennon yläpuolella oleva tiivistyslista (E) kuvan osoittaman nuolen suuntaan. Kun tiivistyslista on poistettu, vedä LTO-kenno pois koneesta. TÄRKEÄÄ! Käsittele kennoa varovasti. Älä esimerkiksi nosta kennoa lamel leista. Kennon lamellit ovat hyvin ohuet ja vahingoittuvat herkäs ti. Mikäli LTO-kenno on likaantunut, pese se upottamalla veteen, jossa on astianpesuainetta. Huuhtele LTO-kenno puhtaaksi vesisuihkulla. Kun vesi on valunut pois lamellien välistä, voit työntää LTO-kennon takaisin paikoilleen. Työnnä lopuksi tiivistyslista paikoilleen. Kuvassa R-malli. L-mallissa osat ovat peilikuvana A B C D C E D Vallox Oy - All rights reserved

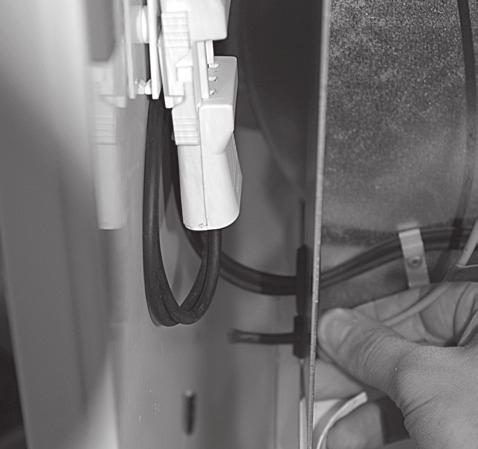

6 HUOLTO PUHALTIMET Tarkasta puhaltimien puhtaus suodattimien ja lämmöntalteenottokennon huollon yhteydessä. Puhdista puhaltimet tarvittaessa. Puhaltimet ovat erittäin herkkiä ulkoisille kolhuille ja ne suositellaan puhdistamaan paikoillaan. Voit puhdistaa puhaltimien siipipyörät paineilmalla tai harjaamalla ne siveltimellä. Älä poista äläkä siirrä puhaltimen siipipyörässä olevia tasapainopaloja. Tuloilmapuhaltimen (T) puhdistaminen Poista poistoilmasuodatin (C), kennon ylätuki (E) ja LTO-kenno (D) koneesta aikaisemman ohjeen mukaisesti. Vedä poistoilmakanavan (G) yläosasta lämpötila-anturi irti (kuva 1) ja poista sen jälkeen stoppariruuvi kanavan alareunasta. Tämän jälkeen poistoilmakanava irtoaa kiertämällä ja samalla painaen alaspäin (kuvat 2 ja 3). Irrota lämpötila-anturi vastustuesta (kuva 4). Irrota seuraavaksi lisä- ja jälkilämmitysvastuksien tuki (H), joka on kiinnitetty kahdella siipimutterilla alhaaltapäin (kuva ). Vedä vastukset tukineen ulos koneesta ja irrota vastuksen johtojen pikaliitin. Nyt puhallin on puhdistettavissa paikallaan. Jos haluat irrottaa puhaltimen, kevennä puhallinta ylöspäin ja kampea puhaltimen muovilukitusta oikealle esimerkiksi talttapäistä ruuvimeisseliä apuna käyttäen (kuva 6). Tällöin puhallin putoaa alaspäin pois paikoiltaan. Vedä puhallin ulos koneesta. Irrota puhaltimen johtojen pikaliitin. Tarvittaessa irrota ohituspellin välitysvarsi väliseinän päästä (kuva 7). Kuvassa R-malli. L-mallissa osat ovat peilikuvana A B E C D T H G T T 6

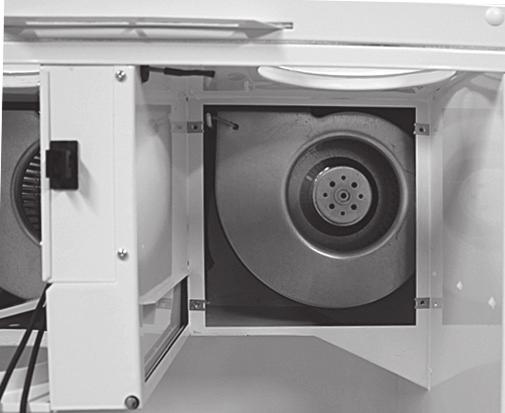

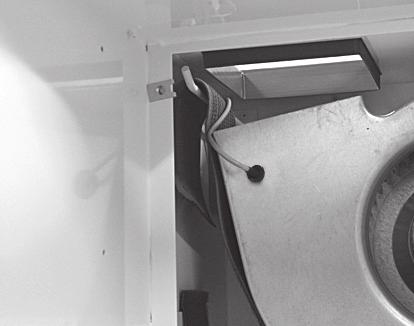

7 HUOLTO HUOLTO Poistoilmapuhaltimen (P) puhdistaminen Poista poistoilmasuodatin (C), kennon ylätuki (E) ja LTO-kenno (D) koneesta aikaisemman ohjeen mukaisesti. Poista tuloilman suodattimet. Avaa poistoilmapuhaltimen suojakannen neljä ruuvia (F, kuva ) ja poista kansi alaspäin. Nyt poistoilmapuhallin on puhdistettavissa paikoillaan (kuva 9). Jos haluat irrottaa puhaltimen, kevennä puhallinta ylöspäin ja kampea puhaltimen muovilukitusta oikealle esimerkiksi talttapäistä ruuvimeisseliä apuna käyttäen (kuva 6). Tällöin puhallin putoaa alaspäin pois paikoiltaan. Vedä puhallin ulos koneesta. (kuva 10). Irrota puhaltimen johtojen pikaliitin. Kuvassa R-malli. L-mallissa osat ovat peilikuvana A B E C D 9 P F 10 KONDENIVEI Lämmityskaudella poistoilman kosteus tiivistyy kondenssivedeksi. Veden muodostus saattaa olla runsasta uudisrakennuksissa tai jos ilmanvaihto on vähäistä asukkaiden kosteustuottoon nähden. Kondenssiveden tulee päästä pois koneesta esteettömästi. Varmista huoltotoimenpiteiden yhteydessä, esimerkiksi syksyllä ennen lämmityskauden alkua, että pohjaaltaassa oleva kondenssivesiyhde ei ole tukkeutunut. Voit tarkistaa asian kaatamalla vähän vettä altaaseen. Puhdista tarvittaessa. Vettä ei saa päästä sähkölaitteisiin L-malli 600 R-malli Katso sivu 1 kondenssivesiliitännät Vallox Oy - All rights reserved

8 TEKNIET TIEDOT Ilmavirran mittauspisteet Mittauspisteet lähtökauluksen jälkeen. Puhallinkäyrät ilmoittavat kanavistohäviöihin käytettävissä olevan kokonaispaineen. Tuloilma Poistoilma TEKNIET TIEDOT Nimike Vallox 096 MC R Vallox 096 MC L Ilmamäärät ähköliitäntä Tuloilma Poistoilma Kotelointiluokka IP 34 Jälkilämmityspatteri Etulämmityspatteri Lisälämmityspatteri Puhaltimet Tuloilma Poistoilma Ominaisenergiankulutus (EC) kylmässä ilmastossa keskimääräisessä ilmastossa Hyötysyhteet Vuosihyötysuhde Tuloilmahyötysuhde Ominaissähköteho FP uodattimet Tuloilma Poistoilma Lämmöntalteenoton ohitus Mitat (l x k x s) ja paino Tuotenumero dm3/s, 100 Pa 9 dm3/s, 100 Pa LVI-numero V, 0 Hz,,1 A pistotulppa ähkö, 900 W 0,119 kw 0,9 A EC 0,119 kw 0,9 A EC A+ B 7 % A+,7 % 1,0 kw (3 dm3/s) B IO Coarse > 7 % + IO epm₁ IO Coarse > 7 % Automaattinen 600 x 4 x 42 3 kg PUHALTIMIEN OTTOTEHOT Tulo-/poistoilmamäärät Painehäviö kanavistossa. Kokonaispaine (Pa) , V 6,0V 7,0 V 7,7 V 9,0 V FP 1,0 10,0 V FP 1, äätöjännite V 11,3 V Poistoilmavirta dm³/s Puhaltimien yhteenlaskettu ottoteho W 2, , , , , , , , FP 1, 2 2, V dm 3 /s m 3 /h Tilavuusvirta (dm3/s) T = Tuloilma P = Poistoilma FP-luku (pecific Fan Power) suositusarvo <1, kw / (m3/s) FP = Puhaltimien yhteenlaskettu ottoteho (kw) mitoitusilmavirta (m3/s)

9 102 Mitat ja kanavalähdöt Kanavalähdöt R-malli Naaras-lähtökauluksensisähalkaisija ø12 mm 1. Tuloilma asuntoon 2. Poistoilma asunnosta koneelle 3. Jäteilma ulos 4. Ulkoilma koneeseen ÄHKÖKYTKENNÄT L-malli Naaras-lähtökauluksen sisähalkaisija ø12 mm 1. Jäteilma ulos 2. Ulkoilma koneeseen 3. Tuloilma asuntoon 4. Poistoilma asunnosta koneelle Kulmayhde Korkeus asennettuna 3 mm, asennustila 47 mm Vallox ilent Klick -vesilukko Korkeus asennettuna mm, asennustila 7 mm. Ks. kondenssivesiliitännät, s ÄÄNIARVOT Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain Lw, db Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain Lw, db äätöasento V / ilmavirta dm 3 /s äätöasento V / ilmavirta dm 3 /s äätöasento V 2, 4, 6,0 7,0 7,7 9,0 10,0 11,3 2, 4, 6,0 7,0 7,7 9,0 10,0 11,3 Ilmavirta dm 3 /s 10,6 2,2 3,1 46,6 3, 6,6 72,9 76,0 12,0 27,6 36,7 44,2 0, 61,0 70,4 76,4 Oktaavi-kaistan keskitaajuus Hz L W,dB L WA, db(a) Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu (10 m 2 :n äänenabsorbtio) äätöasento / ilmavirrat (tulo/poisto) äätöasento; V 2, 4, 6,0 7,0 7,7 9,0 10,0 11,3 Ilmavirta dm 3 /s 14/1 31/30 4/44 60/4 6/62 2/74 92/3 9/9 L pa, db (A Vallox Oy - All rights reserved

10 I ÄHKÖKYTKENNÄT IÄINEN ÄHKÖKYTKENTÄ (3721-1) Tuloilmapuhallin Poistoilmapuhallin *Ilman takkakytkintä, puhaltimen nolla kytketään» EFN Kytkettäessä takkakytkin puhaltimen nolla siirretään»f LINE: Vaihe NEUTRAL: Nolla LI: Turvakytkimen vaiheen syöttö NI: Turvakytkimen nollan syöttö LO: Vaihe piirikortille turvakytkimeltä NO: Nolla piirikortille turvakytkimeltä FL: Vaihe tuloilmapuhaltimelle FN: Nolla tuloilmapuhaltimelle EFL: Vaihe poistoilma puhaltimelle EFN: Nolla poistoilmapuhaltimelle FO: Takkakytkimen syöttö FI: Takkakytkimen ulostulo AHL: Jälkilämmityksen vaihe AHN: Jälkilämmityksen nolla PHL: Lisälämmittimen vaihe PHN: Lisälämmittimen nolla BL: Peltimoottorin vaihe A BL1: Peltimoottorin vaihe B BN: Peltimoottorin nolla E/I: Vikatietorele syöttö E/O: Vikatietorele ulostulo Takkakytkin 230 V 0 Hz Turva-/ovikytkin *Puhaltimen nolla» FI jos takkakytkin käytössä T1 T2 130 C 90 C R1 Jälkilämmityssähköpatteri 900W M Peltimoottori 230Vac LED Ulkoinen ohjain tai liesikupu Ohjaussignaalin ja GND signaaliin voi tuoda ulkoisen 0-10Vdc jännitesyötön puhallinohjausta varten. uojamaa erilliseen blockiin Ohjelmointiliitin LINE NEUTRAL LI NI LO NO FL FN EFL EFN FO FI AHL AHN PHL PHN BL BL1 BN E/I E/O 9. GND / -. Tulopuhallin PWM 7. Tulopuhallin Tako 6. GND / -. Poistopuhallin PWM 4. Poistopuhallin Tako 3. GND / ,2 Vdc / + 1. Ohjaussignaali DIP-Kytkin VIKATIETORELE Poistoilma NTC Ulkoilma NTC Tuloilma asuntoon NTC Jäteilma NTC Tuloilma Kennosta NTC Jäätymisen tasonsäätö Jälkilämmityksen säätö PWM tasonsäätö DIPKytkin 1.Jälkilämmitys 2.Lisälämmitys 3.Koneentyyppi 4. Varalla Ylhäällä ähkö ähkö Ohitus VAK kaukovalvonta - LED + Vikatietorele E/O E/I Kaukovalvontaa käytettäessä Ulkoisen ohjaimen tai liesikuvun merkki LED jätetään kytkemättä. Lisäksi ohjainliittimen naaraspuolelta pitää irrottaa liittimien 3 ja välillä oleva oikosulkulenkki Alhaalla VKL MLV Tulopuhallin seis 10

11 ULKOINEN ÄHKÖKYTKENTÄ Vallox Capto PTC EC -säädinkuvulla ÄHKÖKYTKENNÄT KÄRKITIEDOT: FAN N L LIEIVAHTI: NORMITILA = AUKI AKTIVOITUNUT = KIINNI F ALARM TACHO R 4 MODE DAMP PIEZO A B GND IN OUT IN OUT IN OUT + - EMOKORTIN OHJELMOINTI- LIITTIMET 3KPL POT. VAPAAT KÄRKI- TIEDOT 24VDC/A LIEIVAHTI KÄRKITIETO TALOAUTO- MAATIO KT LÄPÄN AENTO KÄRKITIETO VARALLA GND ALARM ULKOINEN ÄHKÖKYTKENTÄ Vallox imple Control -ohjaimella/ Vallox PTXP MC, Vallox PTXPA MC -liesikuvulla Ohjaussingnaali Ilmanvaihtokoneen sisäinen sähkökytkentä 11,2 Vdc / + GND / - Vikatietorele / LED imple Control + - LED PTXP MC, PTXPA MC - + LED V - LIGHT N L + DAMPER PE N L *HUOM! MV IV-KONE RM/I RM/O GND AN/I * Ulkoinen vikatieto kytketään emokortin oikosulkulenkin tilalle TALOAUTOMAATIO: NORMITILA = AUKI VIKATILA (KUPU TAI IV-KONE) = KIINNI AKTIVOITUNUT LIEIVAHTI = VÄLKE LÄPÄN AENTO: LÄPPÄ KIINNI = KÄRKI AUKI LÄPPÄ AUKI = KÄRKI KIINNI MC IV-KONE -nap. liitin** E/I LED / E/O GND MC IV-KONE 4-nap. liitin GND ** Poista MC-koneen ohjausliittimestä oikosulkulenkki liittimien 3 ja väliltä EC Huippuimuri Tacho - LED LED 11 Vallox Oy - All rights reserved

12 B term CONFIG ÄHKÖKYTKENNÄT ULKOINEN ÄHKÖKYTKENTÄ Vallox ProControl -ohjaimella Ohjaimen ja IV-koneen välinen johdotus NOMAK 2x2x0,+0, IV-koneen johto äätimen liitin Y1 + ei kytketä - G0 LED /DI2 Ilmanvaihtokoneen sisäinen sähkökytkentä Ohjaussignaali 11,2 VDC / + GND / - Vikatietorele / LED Liesikupu tai tehostuskytkin 2x0. Piirustuksen kaapelityypit ovat ehdotuksia Nomak 2x2x0,+0, lisävaruste V RH% RYHMÄKEKU 24V L N 24 VAC yötön vaihe kytketään säätimen liittimeen G ja nolla liittimeen G0 ÄÄDIN G 24 VAC yöttö /DI2 Vikatietorele G0 0 VAC G0 0 VAC Y V, IVK-ohjausjännite Y2 DI1 Tehostus liesikuvulta A1 24 Vac 1 A, välireleohjaus Y3 A2 Y4 U V, kosteustehostus A+ R-4 B- R-4 C R-4 Common 2x0. Vallox Procontrol G G0 Y1 Y2 DI1 A1 Y3 A2 Y4 U1 A+ B- C /DI2 G0 LED - Nomak 2x2x0,+0, Modbus R-4 Nomak 2x2x0,+0, LED ULKOINEN ÄHKÖKYTKENTÄ ulkoisella ohjaimella Ilmanvaihtokoneen sisäinen sähkökytkentä Ohjaussignaali 11,2 Vdc / + GND / - Vikatietorele / LED Ohjaussignaali GND / - Ulkoinen ohjain Puhaltimien ohjausta varten tuodaan ulkoinen 0-10 VDC jännite - ja GND liittimiin LED LED 12

13 AENNU AENNUPAIKKA Vallox 096 MC on asennettava paikkaan, jonka lämpötila ei laske alle +10 C. Ilman kotelointia kone tulee sijoittaa paikkaan, missä sen käyntiääni ei häiritse: varastot, tekniset tilat yms. Koneen katon vähimmäisetäisyys valmiiseen kattopintaan on 30 mm 433 Huomioi, että seinäkiinnikkeelle asennettaessa kone nousee 10 mm lopullista korkeutta ylemmäksi einäkiinnikkeen alareuna Putken ulkohalkaisija ø12 mm einäkiinnitys Vallox 096 MC asennetaan seinälle kiinnityslevyllä viereisen kuvan mukaan. Varmista, että kone on asennuksen jälkeen vaakasuorassa. einärakenne Kiinnityksessä on huomioitava seinärakenne. Asennusta kaikupohjaiseen onttoon väliseinään ja makuuhuoneen seinään on äänen johtumisen takia vältettävä tai äänen johtuminen on estettävä. einäkiinnityslevy ø7 14 kpl Vallox Oy - All rights reserved

14 AENNU Kattoasennus kattoasennuslevyllä (lisävaruste) Koneeseen on saatavissa lisävarusteena kattoasennuslevy. Kattoasennuslevy kiinnitetään kattoon M-kierretangoilla. Tangot on kiinnitettävä siten, että ne kestävät koneen painon. Kattoasennuslevy on kiinnitettävä vaakasuoraan, sillä se määrää koneen suoruuden. Ulkoilma- ja jäteilmakanava on kondessivesieristettävä myös koneen ja kattoasennuslevyn välistä. Kattoasennuslevy asennetaan vaakasuoraan ja sen tulee olla kiinnitetty siten, että kattoasennuslevyn takareunan ja seinän väliin jää n. 10 mm väli. Tällöin ilmanvaihtokone tulee mahdollisimman lähelle seinää. Kattoasennuslevyn valkoisen peitelistan yläreuna voidaan asentaa kiinni valmiiseen kattopintaan. Kattoasennuslevy voidaan myös upottaa kattoon siten, että valmis kattopinta voi olla max. 20 mm alempana kuin valkoisen peitelistan yläreuna. Kattoasennuslevy kiinnitetään M-kierretankoihin mukana tulevilla kiinnitystarvikkeilla. Huom! Kierretangon pää saa tulla max. mm kiinnitysmutterin alapuolelle (tarkemmat tiedot kattoasennuslevyn mukana). Ilmanvaihtokoneen asennus kattoasennuslevyyn Irrota koneen ovi. Nosta konetta ja pujota johdot kattoasennuslevyssä olevan aukon läpi. Nosta kone kattoasennuslevyä vasten, jolloin se lukkiutuu. Kone on lukkiutunut kattoasennuslevyyn, jos asennuslevyssä olevat käyttövivut A (2kpl) ovat palautuneet samalle tasolle kuin kattoasennuslevyn valkoinen peitelista (tarkemmat tiedot kattoasennuslevyn mukana). Kattoasennuslevy (lisävaruste) Kattoasennuslevyn sivutaitosten yläreuna voidaan asentaa kiinni valmiiseen kattopintaan. Minimietäisyys valmiiseen takaseinään 10 mm 10 uositeltava etäisyys valmiiseen sivuseinään 10 mm Valmis seinä A Valmis seinä Valmis seinä A 600 Valmis katto Kattoasennuslevyn upotus kattoon max. 20 mm Valmis katto Kattoasennuslevyn upotus kattoon max. 20 mm Vesilukon asennustila 7 mm Vesilukko ilent Klick Kulmayhteen asennustila 47 mm 3 Kulmayhde 14

15 AENNU Yläpohjan läpivientilevy (lisävaruste) Eristettyä yläpohjan läpivientilevyä käytettäessä, on varmistettava höyrysulun tiiveys Minimietäisyys Minimietäisyys takaseinään sivuseiniin on mm on 1 mm KONDENIVEILIITÄNNÄT Vallox ilent Klick -vesilukon asennus pohja-altaaseen Toimitukseen kuuluu Vallox Ilent Klick -vesilukko, johon liitettävällä putkella voidaan poistoilmasta tiivistyvä vesi johtaa lattiakaivoon (ei suoraan viemäriin). Putki ei saa olla nouseva vesilukon jälkeen. Kone on asennettava vaakasuoraan, jotta kondenssivesi pääsee esteettä poistumaan koneesta. Vallox ilent Klick -vesilukko Korkeus asennettuna mm, asennustila 7 mm L-malli 121 Vallox ilent Klick -vesilukon asennus pohja-altaaseen 600 R-malli Vallox ilent Klick -vesilukon asennus seinälle. Kulmayhde koneen alla vie vähemmän tilaa kuin vesilukko Kondenssivesiyhteiden sijainti, R- ja L-mallit Vallox ilent Klick -vesilukon asennus seinälle Mikäli Vallox ilent Klick -vesilukko ei mahdu suoraan koneeseen, asenna kulmayhde pohjaan ja vesilukko seinälle. Asennusta varten koneen alla pitää olla tilaa 47 mm. Asennettuna kulmayhde vie tilaa 3 mm. Kulmayhde Korkeus asennettuna 3 mm, asennustila 47 mm 1 Vallox Oy - All rights reserved

16 RÄJÄYTYKUVA RÄJÄYTYKUVA JA OALUETTELO (Tyyppi ) Kuvassa R-malli. L-mallissa osat ovat peilikuvana No Osa Tuotenumero 1. Tulo-/poistoilmapuhallin (kaavulla) Puhallin einäkiinnityslevy Vesilukko Vallox ilent Klick Tuloilman karkeasuodatin Tuloilman hienosuodatin LTO-kenno LTO-kennon ylätuki uodatinteline (poisto) Poistoilman karkeasuodatin Ohitusläpän kokoonpano, R-malli No Osa Tuotenumero 11. Ohitusläpän kokoonpano, L-malli Peltimoottori Poistoilmayhde Emokortti Turvakytkin Jälkilämmitysvastus, R- ja L-malli Ovi Oven salpa NTC-anturi (anturin numero ilmoitettava tilattaessa) Lasiputkisulake 32 ma hidas x20 mm Vallox Oy Myllykyläntie LOIMAA FINLAND Asiakaspalvelu Jälkimarkkinointi D PDF Vallox - All rights reserved
