1 Sivu - Sida PKLE 4 A

2 HORMIN ASENNUSOHJE Tällä hyväksynnällä todetaan tuotteen täyttävän Suomen rakentamismääräyskokoelman vaatimustason palonkestävyyden osalta: saunan kiukaiden ja vastaavien kiinteitä polttoaineita käyttävien pientulisijojen savuhormi. Hor korkeus ja poikkipinta on mitoitettava siten, että tulisijaan tai tulisijoihin yhteensä vietyä lämpötehoa vastaavalla kuormituksella saavutetaan tyydyttävä veto-olosuhteet Oikein Väärin taitokset painetaan kiinni mitta kaltevuuden mukaan +0mm n:o sivulevyjen leikkaus ja taivutus kattokaltevuuden mukaan kattokaltevuus määrää kulman 0mm taivutetaan alalevyn taivutusten yli Savuhormi asennetaan oheisen piirroksen mukaisesti. Vesi- ja välikattoon tehdään suojaetäisyysmääräysten mukaiset aukot.suojaetäisyys palaviin rakennustarvikkeisiin on enintään 5 kw:n lämpöteholla vähintään 50mm ja enintään 40 kw:n lämpöteholla vähintään 00mm. Hor eristettyä osaa tulee olla vähintään 00mm sisäpuolella (kuva.), ja vesi katon yläpuolella suojaetäisyydet on oltava määräysten mukaan, (katso sivu. kuva 4). Hormi kiinnitetään kauluspelteihin peltiruuveilla ja tiivistetään silikonilla. Mukana myös verhouspellit sisäpuolelle. Kuva. 00mm

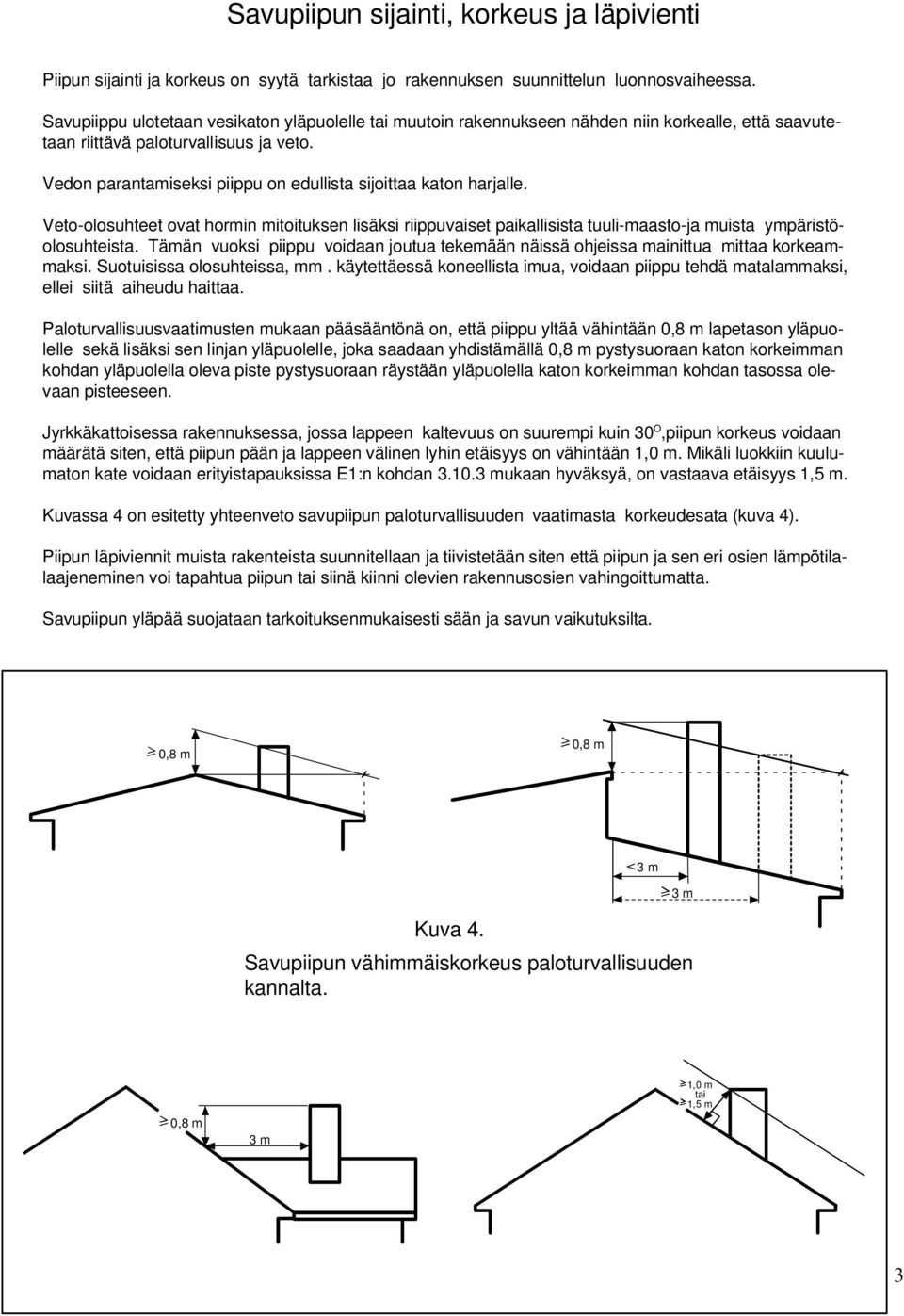

3 Savupiipun sijainti, korkeus ja läpivienti Piipun sijainti ja korkeus on syytä tarkistaa jo rakennuksen suunnittelun luonnosvaiheessa. Savupiippu ulotetaan vesikaton yläpuolelle tai muutoin rakennukseen nähden niin korkealle, että saavutetaan riittävä paloturvallisuus ja veto. Vedon parantamiseksi piippu on edullista sijoittaa katon harjalle. Veto-olosuhteet ovat hor mitoituksen lisäksi riippuvaiset paikallisista tuuli-maasto-ja muista ympäristöolosuhteista. Tämän vuoksi piippu voidaan joutua tekemään näissä ohjeissa mainittua mittaa korkeammaksi. Suotuisissa olosuhteissa, mm. käytettäessä koneellista imua, voidaan piippu tehdä matalammaksi, ellei siitä aiheudu haittaa. Paloturvallisuusvaatimusten mukaan pääsääntönä on, että piippu yltää vähintään lapetason yläpuolelle sekä lisäksi sen linjan yläpuolelle, joka saadaan yhdistämällä pystysuoraan katon korkeimman kohdan yläpuolella oleva piste pystysuoraan räystään yläpuolella katon korkeimman kohdan tasossa olevaan pisteeseen. Jyrkkäkattoisessa rakennuksessa, jossa lappeen kaltevuus on suurempi kuin 0 O,piipun korkeus voidaan määrätä siten, että piipun pään ja lappeen välinen lyhin etäisyys on vähintään. Mikäli luokkiin kuulumaton kate voidaan erityistapauksissa E:n kohdan.0.ukaan hyväksyä, on vastaava etäisyys,5 m. Kuvassa 4 on esitetty yhteenveto savupiipun paloturvallisuuden vaatimasta korkeudesata (kuva 4). Piipun läpiviennit muista rakenteista suunnitellaan ja tiivistetään siten että piipun ja sen eri osien lämpötilalaajeneen voi tapahtua piipun tai siinä kiinni olevien rakennusosien vahingoittumatta. Savupiipun yläpää suojataan tarkoituksenmukaisesti sään ja savun vaikutuksilta. Kuva 4. Savupiipun vähimmäiskorkeus paloturvallisuuden kannalta. tai,5 m

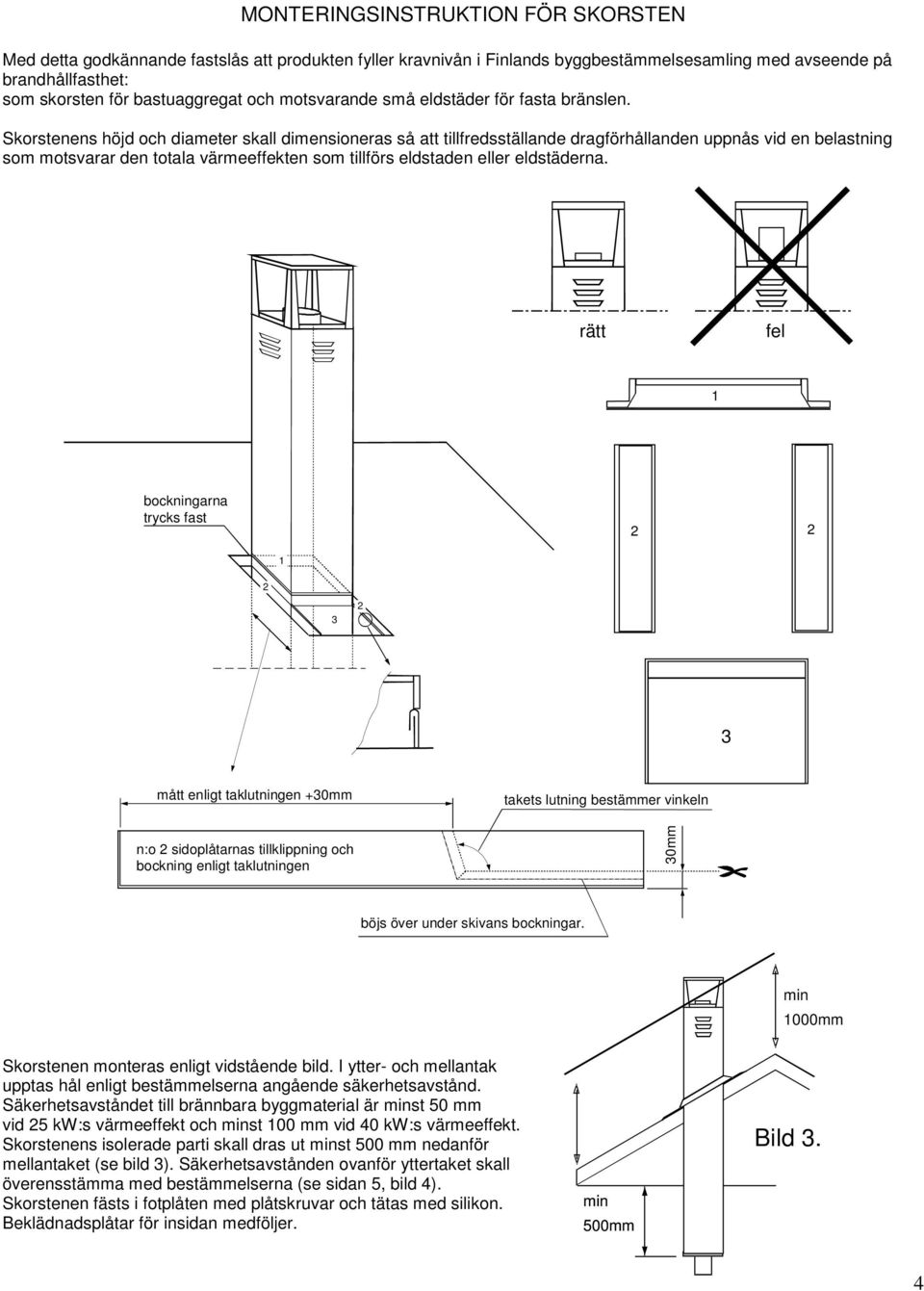

4 MONTERINGSINSTRUKTION FÖR SKORSTEN Med detta godkännande fastslås att produkten fyller kravnivån i Finlands byggbestämmelsesamling med avseende på brandhållfasthet: som skorsten för bastuaggregat och motsvarande små eldstäder för fasta bränslen. Skorstenens höjd och diameter skall dimensioneras så att tillfredsställande dragförhållanden uppnås vid en belastning som motsvarar den totala värmeeffekten som tillförs eldstaden eller eldstäderna. rätt fel bockningarna trycks fast mått enligt taklutningen +0mm n:o sidoplåtarnas tillklippning och bockning enligt taklutningen takets lutning bestämmer vinkeln 0mm böjs över under skivans bockningar. 000mm Skorstenen monteras enligt vidstående bild. I ytter- och mellantak upptas hål enligt bestämmelserna angående säkerhetsavstånd. Säkerhetsavståndet till brännbara byggmaterial är st 50 mm vid 5 kw:s värmeeffekt och st 00 mm vid 40 kw:s värmeeffekt. Skorstenens isolerade parti skall dras ut st 500 mm nedanför mellantaket (se bild ). Säkerhetsavstånden ovanför yttertaket skall överensstämma med bestämmelserna (se sidan 5, bild 4). Skorstenen fästs i fotplåten med plåtskruvar och tätas med silikon. Beklädnadsplåtar för insidan medföljer. 500mm Bild. 4

5 Skorstenens placering, höjd och genomföring Det är skäl att kontrollera skorstenens placering och höjd redan under byggnadsplaneringens skissfas. Skorstenen bör nå så högt över yttertaket eller byggnaden i övrigt att tillräcklig brandsäkerhet och tillräckligt drag uppnås. Det är fördelaktigt för ett effektivt drag att placera skorstenen vid takåsen. Draget är, förutom av skorstenens dimensionering, beroende av lokala vind, terräng och andra miljöförhållanden. Därför kan det vara nödvändigt att göra skorstenen högre än måtten i anvisningen anger. Under gynnsamma förhållanden, bl.a. när maskinell utsugning används, kan skorstenen göras lägre, om detta inte medför olägenheter. Enligt brandsäkerhetskraven är huvudregeln att skorstenen når st över takytan samt dessutom över en linje som dras från en punkt eter lodrätt över takåsen till en punkt lodrätt över takrännan vid takets högst belägna parti. Vid byggnader med brant sluttande tak där taklutningen är större än 0º, kan skorstenens höjd bestämmas så att sta avståndet mellan skorstenens övre kant och takytan är åtstone m. Om ett oklassificerat taktäckningsmaterial, som kan godkännas enligt moment.0. i E, används är motsvarande avstånd,5 m. I bild 4 visas en sammanställning på skorstenshöjder som krävs av brandsäkerhetsskäl (bild 4). Skorstenens genomföringar genom andra byggkomponenter konstrueras och tätas så att värmeutvidgningen i skorstenen och skorstenens olika delar kan ske utan att skada skorstenen eller de byggkomponenter den är fäst vid. Skorstenens övre del skyddas på ändamålsenligt sätt mot påverkan av väder och rök. Bild 4. En skorstens sta höjd med avseende på brandsäkerhet till,5 m 5
