1 Vianmääritys, tarkastus ja paikannus RIDGID tarjoaa vianmääritystuotteita, jotka asettavat standardin lujarakenteisuudelle ja kestävyydelle työn suorittamiseen tarvittavalla tekniikalla. Tuotteita ovat: RIDGID SeeSnake -videotarkastusjärjestelmät, jotka asettavat standardin luotettavuudelle ja käsiteltävyydelle. NaviTrack Scout -paikannin on helpoin oppia ja käyttää. Ihanteellinen anturien paikannukseen. RIDGIDin kädessä pidettävät tarkastuskamerat määrittävät viat ja ratkaisevat ongelmat ahtaissa paikoissa. RIDGIDin kädessä pidettävä vianmäärityslaite tarjoaa helpot, nopeat ja tarkat lukemat. Viemäreiden videotarkastus Putken halkaisija Kaapelin pituus tuumaa mm jalkaa m Sivu Mini-SeeSnake / / SeeSnake / / SeeSnake Compact SeeSnake microdrain / 4* / 100* 30 / / SeeSnake microreel / 5* / * SeeSnake nanoreel Monitorit ja tallentimet * Pienempi putkikoko on voimassa microexplorerin tai micro CA-300:n kanssa käytettäessä ja isompi putkikoko käytettäessä SeeSnake-monitoria. Digitaaliset ratkaisut Sivu Kannettavan tietokoneen käyttöliittymä SeeSnake HQ Digitaalinen tarkastusohjelmisto Kädessä pidettävä Kaapelin pituus Kameran halkaisija Sivu videotarkastus jalkaa m tuumaa mm micro CA ,68 3 0, micro CA , , micro CA , , Kädessä pidettävä vianmääritys Sivu micro IR-100 Kosketukseton infrapunalämpömittari 0.5 0, micro CD-100 Palavien kaasujen ilmaisin 1.0 0, micro LM-100 -laseretäisyysmittari 0.5 0, Vakiotaajuuksien määrä Kunnallistekniikan Johdon paikannus Passiivinen Anturi jäljitys Sivu SeekTech SR , SeekTech SR , Lähettimet Kamerapäiden Vakiotaajuuksien määrä ja lähettimien Johdon Sivu Passiivinen Anturi paikannus jäljitys NaviTrack Scout 3 1, Lähettimet

2 RIDGID -työkalut ovat liikevoittoa tuovia koneita. Niissä kaikissa on helppokäyttöiset toiminnot, joilla työ saadaan tehtyä oikein ja nopeasti työn kannattavuuden parantamiseksi. Voit luottaa niiden korkeaan laatuun ja pitkään käyttöikään, mikä optimoi investointisi. Lisäksi voit luottaa RIDGIDin laajaan täydentävien tuotteiden ja lisävarusteiden valikoimaan, joiden avulla yrityksesi pystyy houkuttelemaan uusia asiakkaita ja säilyttämään vanhat liiketoimintasi volyymin kasvattamiseksi. Suosituista SeeSnake - videotarkastusjärjestelmistä ja digitaalisista visualisointityökaluista, kunnallistekniikan SeekTech - ja NaviTrack -paikantimiin ja kädessä pidettäviin vianmääritystyökaluihin löydät työkalut, jotka auttavat sinua kasvattamaan tuottojasi. Katso itse. Näe Videotarkastuslaitteet Riippumatta siitä, pitääkö nähdä ympärille vai taaksepäin, RIDGIDiltä on aina saatavana sopiva tarkastusjärjestelmä. Laajasta kamera-, työntökaapeli-, kela- ja monitorivalikoimasta löydät tarpeesi täyttävän järjestelmän. Jokainen niistä on helppokäyttöinen ja kestävä ominaisuuksia, joita RIDGIDiltä on totuttu odottamaan. Katso lisää sivulta 11.6 Tallenna ja jaa Digitaalinen tallennus, säilytys ja jakaminen Tarkastusvideoiden tallennus ja jakaminen pöytäkirjanpidon sekä asiakkaiden kanssa viestinnän ja yhteistyön virtaviivaistamiseksi ei ole koskaan ollut helpompaa. Voit nyt katsella, tallettaa ja jakaa tarkastusvideot DVD-levyllä, SD-kortilla, USB-muistitikulla, kannettavalla tietokoneella tai Internetissä. Lisää tapoja, joilla RIDGID auttaa parantamaan kannattavuutta, ammattimaisuutta ja tehokkuutta. Katso lisää sivulta

3 Hallitse digitaalisesti Digitaaliset laitteisto- ja ohjelmistotyökalut SeeSnake-tarkastusjärjestelmään saatava kannettavan tietokoneen käyttöliittymä sekä tehokas ja täydellinen tarkastusohjelmisto parantavat tuottavuutta ja kannattavuutta. Katso lisää sivulta Määritä vika Kädessä pidettävät mittaustyökalut Voit luottaa RIDGIDin vianmääritystyökaluihin, jotka tarjoavat sinulle erilaisissa mittaustöissä tarvittavat toiminnot ja helppokäyttöisyyden. Jokaisessa on helppolukuinen taustavalaistu LCD-näyttö, joka on helppo nähdä niin sisällä kuin ulkonakin. Katso lisää sivulta Etsi Paikannuslaitteet RIDGIDiltä on saatavana täydellinen valikoima paikantimia ja lähettimiä maanalaisten sähkökaapelien, vesi- ja öljyputkien, puhelinkaapelien ja viemäriputkien nopeaan ja tarkkaan tunnistukseen. Ne kaikki ovat helppokäyttöisiä, tarjoavat monipuolisuutta erilaisiin tarpeisiin ja täydentävät erinomaisesti RIDGIDin videotarkastuslaitteita. Katso lisää sivulta

4 Valintataulukko SeeSnake -kela ja kameravaihtoehdot 3 4" - 12" (20 mm mm) putkien tarkastukseen ei ole parempaa vaihtoehtoa kuin SeeSnake-kaapelikela- ja kamerajärjestelmä. Jokainen niistä tarjoaa helppokäyttöisyyttä, sovelluskohtaisia toimintoja sekä lyömättömän kestävyyden ja käyttöiän. SeeSnake Mini-SeeSnake SeeSnake Compact SeeSnake microreel SeeSnake L100/L100C microdrain D30/D65S Vakio Itsetasaava SeeSnake nanoreel N85S Sovellukset Teollisuus Teollisuus Teollisuus Pääviemäriputket Taloviemärit WC:t / pesualtaat / LVI/laitokset putket SIVUNUMERO Putkikoot 2" - 12" 2" - 12" 1 1 2" - 8" 1 1 2" - 6" 1 1 2" - 4"/ 5" 1 1 4" - 3"/ 4" 3 4" - 2" mm mm mm mm / 125 mm* / 100 mm* mm Enimmäismatka 325' / 99 m 325' / 99 m 200' / 61 m 100' / 30 m 100' / 30 m 33' / 10 m tai 65' / 20 m 85' / 25 m Anturilähetin 512 Hz 512 Hz 512 Hz 512 Hz 512 Hz Lisävaruste 512 Hz 512 Hz Etäisyysmittaus Sisäänrakennettu Sisäänrakennettu Sisäänrakennettu Sisäänrakennettu Lisävaruste laskuri. laskuri. laskuri. laskuri. MEKAANINEN (ilman monitoria) 53 lbs. / 19,5 kg 53 lbs. / 19,5 kg 24.5 lbs. / 11,1 kg (kela) 13 lbs. / 5,9 kg (kela) 10.3 lbs. / 4,7 kg 8.6 lbs. / 3,9 kg tai 9.5 lbs. / 4,1 kg 9.8 lbs. / 4,4 kg Kelarungon halkaisija 32" / 81 cm 32" / 81 cm 20" / 51 cm 16" / 40 cm 12.75" / 32 cm 12.75" / 32 cm 12.75" / 32 cm Kameran halkaisija 1.365" / 35 mm 1.365" / 35 mm 1.18" / 30 mm 1.18" / 30 mm.98" / 25 mm.87" / 22 mm.61" / 15,5 mm Kameran pituus 1.68" / 42 mm 1.94" / 48 mm 1.68" / 42 mm 1.68" / 42 mm 1.17" / 37 mm 1" / 26 mm.88" / 22,5 mm Työntökaapelin halkaisija.44" / 11 mm.44" / 11 mm.31" / 8 mm.26" / 6,6 mm.26" / 6,6 mm.33" / 8,3 mm.25" / 6,3 mm YMPÄRISTÖ Käyttölämpötila F C F C F C F C F C F C F C Vesitiiviyden syvyys 330' / 100 m 330' / 100 m 330' / 100 m 330' / 100 m 330' / 100 m 266' / 81 m 266' / 81 m Videon tarkkuus 768 (vaaka) x 494 (pysty) 768 (vaaka) x 494 (pysty) 768 (vaaka) x 494 (pysty) 768 (vaaka) x 494 (pysty) 628 (vaaka) x 586 (pysty) 628 (vaaka) x 586 (pysty) 628 (vaaka) x 86 (pysty) Kuvapisteiden määrä 410K 410K 410K 410K 520K 520K 520K Valaistus 6 LEDiä 6 LEDiä 6 LEDiä 6 LEDiä 3 suurteholediä 3 suurteholediä 3 suurteholediä * Pienempi putkikoko on voimassa microexplorerin tai micro CA-300:n kanssa käytettäessä ja isompi putkikoko käytettäessä SeeSnake-monitoria. Tarkkailu- ja tallennusvaihtoehdot RIDGID-monitorit ja -tallentimet ovat innovatiivisia. Esimerkiksi micro CA-300 on täydellinen monitori- ja tallennustyökalu SeeSnake microdrain- ja microreel-keloille, ja sitä voidaan käyttää myös kaapeliin asennettuna kamerana jopa ¾" (20 mm) alueiden tarkastukseen. SeeSnake MINIPak CS10 CS1000 micro CA-300 SIVUNUMERO Tallennuskapasiteetti Vain katselu* Digitaalinen video / kuvat Digitaalinen video / kuvat Digitaalinen video / kuvat Näytön koko 5.7" LCD 12.1" LCD 12.1" LCD 3.5" LCD Näyttötyyppi LCD LCD LCD LCD Akku 18 V LI 1 tai 2 18 V LI 1 tai 2 18 V LI 3,7 V LI Akun käyttöaika 5 h 4 h (2 akkua) 3,5 h (2 akkua) 4 h Integroitu johdon jäljitys Kyllä Kyllä Kyllä Anturin ohjaus 512 Hz Painike Painike Painike Kyllä Valojen ohjaus 10-tasoinen digitaalinen 10-tasoinen digitaalinen 10-tasoinen digitaalinen 4-tasoinen digitaalinen Näytön käyttöalue -4 F F C 14 F F C 14 F F C 32 F F 0-45 C Tallentimen käyttöalue 14 F F 14 F F 32 F F 0-45 C Tarkkuus 320 x x x x 240 * Saatavana tallennuslisälaitteita. Katso sivut

5 SeeSnake-digitaalisovitin SeeSnake LT1000/LT1000M Kannettavan käyttöliittymä Tallennus, liittäminen, arkistointi ja yhteistyö Haluatko päivittää nykyisen SeeSnake -monitorin digitaalisesti tallentavaksi? Tai siirtää tallenteet kannettavalle tietokoneelle DVD-levyille poltettavaksi, kuvien ja videoiden lähettämiseksi sähköpostilla tai näiden tiedostojen tallentamiseksi ja jakamiseksi? SIVUNUMERO Tallennuskapasiteetti Digitaalinen video / kuvat Digitaalinen/DVD Tiedostomuodot MJPEG / JPEG Moniformaatti Virtalähde micro CA V LI Akun käyttöaika 1 h 5 h Integroitu johdon jäljitys Ei Kyllä Videoiden ja kuvien lähetettävyys Internetin kautta Ei Ei Yhteiset videotarkastuskokoonpanot VAIHE 1: VALITSE KELA Vakio SeeSnake Johdot 2" (50 mm) - 12" (300 mm) / 325' (99 m) pituus Väri 200' (61 m) Väri itsetasaava 200' (61 m) Väri itsetasaava 325' (99 m) Mini-SeeSnake Johdot 1.5" (40 mm) - 8" (200 mm) / 200' (61 m) pituus Väri 100' (30 m) Väri 200' (61 m) Väri itsetasaava 100' (30 m) microreel Johdot 1.5" (40 mm) - 5" (125 mm) / 100' (30 m) pituus Anturi, laskuri, SeeSnake-versio Anturi, laskuri, micro CA-300 Kädessä pidettävä malli microdrain Johdot 1" (30 mm) - 4" (100 mm) / 65' (20 m) pituus Anturi, SeeSnake-monitorimalli Anturi, micro CA-300 Kädessä pidettävä malli VAIHE 2: VALITSE MONITORI SeeSnake MINIPak 5.7" LCD videolähdöllä 18 V Akkuvirta MINIPak akulla ja latauslaitteella micro CA-300 Kädessä pidettävä digitaalinen tallennus ja valvonta (vain microdrain & microreel) CS " LCD, digivideo/-kuvat akulla ja latauslaitteella CS1000 QWERTY akulla ja latauslaitteella CS " LCD, digivideo/-kuvat CS10 2 akulla ja latauslaitteella LT1000 Kannettavan käyttöliittymä Käytä kannettavaa tietokonetta valvontaan, tallennukseen ja raportointiin LT1000 tai LT1000M akulla ja latauslaitteella 11.5

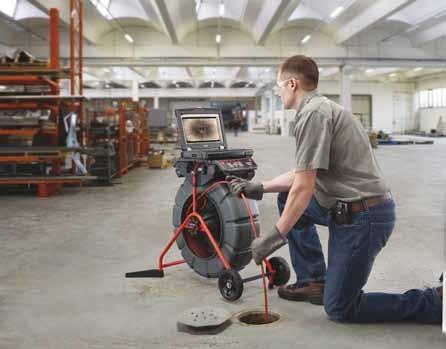

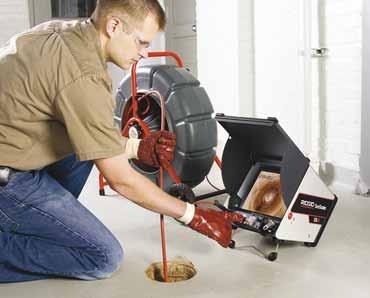

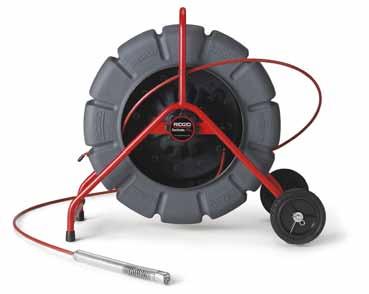

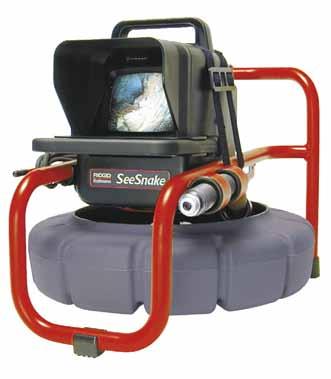

6 RIDGID SeeSnake Videotarkastusjärjestelmät 1½" - 8" ( mm) putket 200' (61 m) asti 2" - 12" ( mm) putket 325' (99 m) asti Kuulaohjain Mutterinavain RIDGIDin SeeSnake-videotarkastusjärjestelmät tarjoavat lyömätöntä luotettavuutta ja suorituskykyä kestävässä paketissa. Kuhunkin järjestelmään sisältyy: Optimaalisen kestävä, 100% karkaistusta ruostumattomasta teräksestä valmistettu kamerapää ja jousi. Lujarakenteiset, erittäin tehokkaat valot takaavat poikkeuksellisen näkyvyyden ja kestoiän. Joustavat lähettimet, jotka tekevät paikannuksesta helppoa ja ovat yhteensopivia RIDGID paikantimien kanssa. Voidaan käyttää minkä tahansa SeeSnake-monitorin tai -tallentimen kanssa. Kolme vaihtoehtoa käyttötarpeen mukaan Mini-SeeSnake 1 1 2" - 8" ( mm) putket 200' (61 m) asti. Ihanteellinen sovelluksiin, joissa siirrettävyys ja käsiteltävyys ovat etusijalla: kerrostalot, katot, ahtaat tilat jne. Saatavana myös 35 mm:n itsetasaavalla kamerapäällä. SeeSnake 2" - 12" ( mm) putket 325' (99 m) asti. Laaja putkihalkaisija-alue tekee tästä järjestelmästä ihanteellisen useisiin erilaisiin tarkastustarpeisiin. Itsetasaava SeeSnake-kamera Samat toiminnot ja ominaisuudet kuin SeeSnakessa. Sisältää aina pystyasennossa olevan, itsetasaavan kamerarakenteen. Saatavana myös yhdessä Mini-SeeSnake-kelan kanssa. 230 V SeeSnake 200' (61 m) värillinen kela 43 19, SeeSnake 325' (99 m) värillinen kela 53 24, SeeSnake 200' (61 m) itsetasaava värillinen kela 43 19, SeeSnake 325' (99 m) itsetasaava värillinen kela 53 24, SeeSnake Mini 100' (30 m) värillinen kela SeeSnake Mini 200' (61 m) värillinen kela SeeSnake Mini 100' (30 m) itsetasaava värillinen kela ,2 SeeSnake- ja Mini SeeSnake-kelojen lisävarusteet Itsetasaava ja vakiomallisen SeeSnaken lisävarusteet Mini-SeeSnake lisävarusteet Värillinen itsetasaava kamerapää PAL (230 V) Värillinen kamerapää - PAL (230 V) Joustava SeeSnake-putkilähetin Värillinen mutteriavain SeeSnake 3" (75 mm) keskitystähtiohjaimet, 20 kpl/pakk SeeSnake 6" (150 mm) keskitystähtiohjaimet, 10 kpl/pakk ' (30 m) Mini SeeSnake työntökaapeli ' (61 m) SeeSnake-työntökaapeli ' (99 m) vakiomallinen SeeSnake-työntökaapeli SeeSnake-välikaapeli 33/10' (10 m/3 m) SeeSnake-ohjaushaka, 4 kpl/pakk SeeSnake 3" (75 mm) vaunu SeeSnake-kuulaohjaimet 10 kpl/pakk Värilliset minikuulaohjaimet, 6 kpl/pakk Miniohjaushaka, 4 kpl/pakk CountPlus -kaapelilaskuri

7 SeeSnake Compact Videotarkastusjärjestelmä 1½" - 6" ( mm) putket 100' (30 m) asti Läpäisee 90 mutkat useimmissa 50 mm putkissa Kuulaohjain Mutterinavain Tähtiohjain SeeSnake Compact-järjestelmä on nopea valmistella nopeita tarkastuksia varten. Järjestelmän erinomainen siirrettävyys tekee siitä loistavan valinnan. Vakiovarusteet Virtalähde: Akkuliitäntä valinnaisen 18V-akun kanssa käyttöä varten. AC/DC-käyttö. MINIPak-monitorijärjestelmä: Korkearesoluutioinen monitori. Anturin, virran, valojen, monitoiminäytön ja laskurin nollauksen ohjaus painikkeilla. Roiskeveden kestävä kotelo ja sisäänrakennettu häikäisysuoja. Videolähtöliitin Integroitu työntökaapelin paikannus Mahdollistaa kelan työntökaapelin paikannuksen RIDGID paikantimella (vaatii RIDGID-lähettimen). Kamerajärjestelmä: Naarmuuntumaton, roskat irrottava, uppoasennettu safiirilinssi. Integroitu lähetin Kestävä, ruostumattomasta teräksestä valmistettu kamerapää ja kartiojousi. Kela: 100' (30 m) työntökaapeli. Roskat keräävä, pyörivä kela elohopeattomalla liukurenkaalla. Laskuri näyttää etäisyyden monitorilla jalkoina ja tuumina (desi- ja senttimetreinä). 230 V Värillinen Compact-järjestelmä akulla ja latauslaitteella , Värillinen Compact-järjestelmä , Pelkkä Compact-kela 13 5,9 SeeSnake Compact -lisävarusteet Värillinen kamerapää - PAL (230 V) 0.2 0, Joustava SeeSnake-putkilähetin 0.2 0, ' (30 m) Värillinen Compact-työntökaapeli 8.2 3, SeeSnake-välikaapeli 10' (3 m) 1.1 0, Mini-keskitystähtiohjaimet, 20 kpl/pakk , Värilliset minikuulaohjaimet, 6 kpl/pakk , Miniohjaushaka, 4 kpl/pakk , Värillinen mutteriavain 0.2 0, Seisontatuki SeeSnake Compactille 0.2 0,1 Akut ja latauslaitteet 230 V V 2,2 Ah LI-akku 1.3 0, V LI-akku latauslaite 2.4 1, akku ja latauslaite 3.7 1, akkua ja latauslaite 5 2,3 11.7

8 SeeSnake microdrain Videotarkastusjärjestelmä 1¼" - 3 / 4" (32-75 / 100 mm)* putket 65' (20 m) asti Läpäisee useita 90 mutkia useimmissa 40 mm viemäriputkissa * 3" (75 mm) käytettäessä microexplorerin tai micro CA-300:n kanssa, 4" (100 mm) käytettäessä SeeSnake-monitorin kanssa. UUTUUS SeeSnake microdrain on pienikokoinen ja helposti käsiteltävä videotarkastusjärjestelmä halkaisijaltaan pienten ja tiukkamutkaisten putkien tarkastuksiin. Kevyt ja kompakti rakenne on puolet suosittujen tarkastusjärjestelmien koosta, ja siksi helppo lastata kuorma-autoon ja kuljettaa työmaalle. Yhteensopiva nykyisten SeeSnake-monitorien ja digitaalisen micro CA-300-tarkastuskameran kanssa. Kestävä ja luotettava rakenne. Kamerapään jousi karkaistua ruostumatonta terästä, mikä takaa pitkän käyttöiän. Pitkäikäiset, erittäin tehokkaat valot takaavat poikkeuksellisen näkyvyyden. SeeSnake microdrain D30- ja D65S-järjestelmä Ihanteellinen tiukkojen mutkien, kuten WC-hajulukkojen ja vesilukkojen, tarkastuksiin. Kamerapää " (22 mm). Kaapelin pituus... 30' (10 m), 65' (20 m). Kaapelin halkaisija " (8,3 mm). Putkikoot... 1¼" - 3 / 4" (32-75/100 mm) lbs. (3,9 kg), 9.8 lbs. (4,4 kg). Pituus " (33,7 cm). Leveys " (16,8 cm). Korkeus " (36,1 cm). Erottelutarkkuus x 586. Kuulaohjain... 2 kpl sisältyy toimitukseen. Anturi... Vakiovaruste 20 m microdrainin kanssa, 512 Hz. Laskuri... Ei saatavana. 30' (10 m) microdrain microdrain D30-kela (SeeSnake) 7.3 3, microdrain D30-kela (CA-300) 7.3 3, microdrain D30/CA-300-järjestelmä 8.6 3,91 65' (20 m) microdrain anturilla microdrain D65S-kela (SeeSnake) 9.8 4, microdrain D65S-kela (CA-300) 9.8 4, microdrain D65S/CA-300-järjestelmä ,0 Lisävarusteet Drain-välikaapeli SeeSnake-monitoreille , Drain-välikaapeli CA-300:lle , Pelkkä microdrain D30-kela , Pelkkä microdrain D65S-kela 5.3 2,4 (SeeSnake) = kela sekä työntökaapeli ja kamerapää liitäntäkaapelilla SeeSnake-monitoriin. (CA-300) = kela sekä työntökaapeli ja kamerapää liitäntäkaapelilla CA-300-monitoriin. 11.8

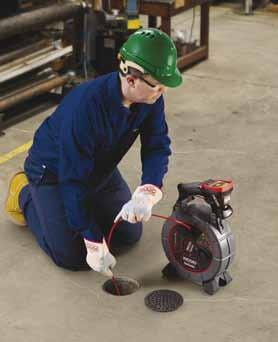

9 SeeSnake microreel Videotarkastusjärjestelmä 1½" - 4 / 5" ( / 125 mm)* putket 100' (30 m) asti Läpäisee 90 mutkat useimmissa 50 mm putkissa * 4 (100 mm) käytettäessä microexplorerin tai micro CA-300:n kanssa, 5 (125 mm) käytettäessä SeeSnake-monitorin kanssa. UUTUUS SeeSnake microreel on pienikokoinen ja helposti käsiteltävä videotarkastusjärjestelmä halkaisijaltaan pienten ja tiukkamutkaisten putkien tarkastuksiin. Kevyt ja kompakti rakenne on puolet suosittujen tarkastusjärjestelmien koosta, ja siksi helppo lastata kuorma-autoon ja kuljettaa työmaalle. Yhteensopiva nykyisten SeeSnake-monitorien ja digitaalisen CA-300-tarkastuskameran kanssa. Kestävä ja luotettava rakenne. Kamerapään jousi karkaistua ruostumatonta terästä, mikä takaa pitkän käyttöiän. Pitkäikäiset, erittäin tehokkaat valot takaavat poikkeuksellisen näkyvyyden. SeeSnake microreel L100- ja L100C-järjestelmät microdrainia jäykempi työntökaapeli mahdollistaa jopa 100' (30 m) putkien tarkastukset. Kamerapää " (25 mm). Kaapelin pituus ' (30 m). Kaapelin halkaisija " (6,7 mm). Putkikoot... 1½" - 4 / 5" ( / 125 mm) lbs. (4,7 kg). Pituus " (33,7 cm). Leveys " (16,8 cm). Korkeus " (36,1 cm). Erottelutarkkuus x 496. Kuulaohjain... 2 kpl sisältyy toimitukseen. Anturi Hz. Laskuri... Lisävaruste. 100' (30 m) microreel L100 anturilla microreel L100-kela (SeeSnake) , microreel L100-kela (CA-300) , microreel L100-kela / CA-300-järjestelmä ,3 100' (30 m) microreel L100C anturilla ja laskurilla microreel L100C-kela (SeeSnake) , microreel L100C-kela (CA-300)* , microreel L100C-kela / CA-300-järjestelmä* ,3 Lisävarusteet microreel-välikaapeli SeeSnake-monitorille , microreel-välikaapeli CA300-monitorille , Pelkkä microreel L100-rumpu 5.5 2, Pelkkä microreel L100C-rumpu 5.5 2,5 (SeeSnake) = kela sekä työntökaapeli ja kamerapää liitäntäkaapelilla SeeSnake-monitoriin. (CA-300) = kela sekä työntökaapeli ja kamerapää liitäntäkaapelilla CA-300-monitoriin. *micro CA-300:lla varustetun L100C:n valaistus ei ehkä ole riittävä 4" valuraudalle ja ABS-muoville. 11.9

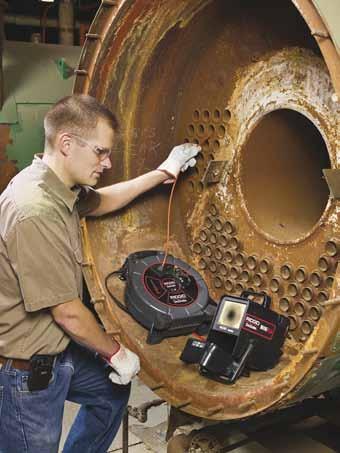

10 SeeSnake nanoreel Teollisuuden tarkastuskamerajärjestelmä ¾" - 2" (20-50 mm) Kapasiteetti maks. 85' (25 m) Läpäisee 90 mutkat useimmissa 30 mm putkissa UUTUUS SeeSnake nanoreel avaa uusia mahdollisuuksia pitkien etäisyyksien ja pienten halkaisijoiden tarkastustarpeisiin. Kohteet, joihin on aiemmin päästy vain boroskoopeilla, voidaan nyt tarkastaa nanoreel-kelalla. Höyryputket, syöttölinjat, sprinklerijärjestelmät ja useat erikoissovellukset voidaan tarkastaa uudella nanoreelilla. Halkaisijaltaan pieni ja kääntösäteeltään tiukka kamera mahdollistaa maks. 85' (25 m) ja 1" (25 mm) tiukkojen mutkien putkien tarkastuksen. Pääsee 90 mutkista vähintään 30 mm eteenpäin useissa putkistoissa. Kevyt ja kompakti yksikkö on helppo kuljettaa ja tehokas säilyttää. Vaihdettavien kelojen ansiosta sisärumpua voidaan vaihtaa sovelluksen mukaan. Valitse: L100/L100C 1½" - 5" ( mm) putket, jäykemmällä työntökaapelilla voidaan tarkastaa jopa 100' (30 m) putket. D30 ja D65S Pieni halkaisija ja tiukat mutkat, 1½" - 4" ( mm) P-vesilukot, WC hajulukot, uima-allasputket maks. 65' (20 m). N85S Ultrapienen halkaisijan putket ¾" - 2" (20-50 mm) tiukoilla mutkilla, erikoissovelluksiin. Kamerapää " (15,5 mm). Kaapelin pituus... 85' (25 m). Kaapelin halkaisija " (6,3 mm). Putkikoot... ¾ - 2" (20-50 mm) lbs. (4,1 kg). Pituus " (33,7 cm). Leveys " (16,8 cm). Korkeus " (44,5 cm). Erottelutarkkuus x 496. Kuulaohjain... 2 kpl sisältyy toimitukseen. Anturi Hz. Laskuri... Ei saatavana nanoreel N85S-kela (SeeSnake) 9.5 4, nanoreel N85S-kela (micro CA-300) 9.5 4, nanoreel ja CA-300-järjestelmä ,7 (SeeSnake) = kela sekä työntökaapeli ja kamerapää liitäntäkaapelilla SeeSnake-monitoriin. (CA-300) = kela sekä työntökaapeli ja kamerapää liitäntäkaapelilla CA-300-monitoriin

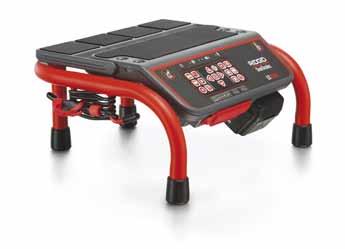

11 MINPak Monitori Litiumioniakku 5 tunnin jatkuva käyttö ennen uudelleenlatausta. Painikekäyttöliittymä Helppo LED-valojen, lähettimen, näyttöasetusten ja järjestelmän on/ off-toimintojen käyttö. Integroitu työntökaapelin paikannus Mahdollistaa kelan työntökaapelin paikannuksen RIDGID paikantimella (vaatii RIDGID-lähettimen). Näyttö " LCD-värinäyttö. Erottelutarkkuus x 240. Virtalähde... RIDGID 18 V-litiumioniakku tai verkkovirta. Pituus... 14" (35,6 cm). Leveys " (19,3 cm). Korkeus... 10" (25,4 cm). Lähtö... Komposiittivideolähtö. Valaistus tasoinen säädettävä LED-ohjaus. Tallennus... Saatavana lisävarusteet tallennusta varten. 230 V MINIPak Vain monitori 3.9 1, MINIPak Monitori akulla ja latauslaitteella 7.9 3,

12 CS10 Digitaalinen monitori UUTUUS CS10 Monitor yhdistää RIDGIDin kestävyyden alan helppokäyttöisimpään digitaalitallennukseen. Yhden kosketuksen tallennuksella voit tallentaa valokuvat ja videot suoraan USB-muistitikulle, jonka voit sitten luovuttaa suoraan asiakkaalle. USB-muistitikkutallennus mahdollistaa digitaalisen tallennuksen halutussa formaatissa niin, että asiakas voi lukea sen omalla tietokoneellaan. 12.1" päivänvalossa luettava näyttö helpottaa tarkastusten tarkkailua ja tallennusta kirkkaissa ulkoympäristöissä. Integroitu työntökaapelin paikannus mahdollistaa kelan työntökaapelin paikannuksen RIDGID-paikantimella (vaatii RIDGID-lähettimen). Monitilatallennus mahdollistaa valokuvien ottamisen, täyslaatuisen videon ja heikkotasoisemman Auto-log-videoformaatin tallennuksen (pienet tiedostot). Ohjelmistointegraatiot SeeSnake HQ :n kanssa mahdollistavat tarkastusten toimituksen erilaisissa formaateissa kuten Internetin kautta tai DVD-levyillä lbs. (5,9 kg). Pituus " (36,3 cm). Leveys " (30,2 cm). Korkeus " (31,5 cm). Näyttö... Päivänvalossa luettava 12.1" LCD-näyttö. Erottelutarkkuus x 480. Virtalähde... 1 tai 2 RIDGID 18 V akkua tai verkkovirta. Audio... Integroitu mikrofoni ja kaiutin. Video... AVI 20FPS x 480. Kuva... JPG x 480. Siirto... USB-muistitikku. Ohjelmisto... Sisältää SeeSnake HQ -ohjelmiston CS-10 Digitaalisesti tallentava monitori 13 5, CS-10-monitori 2 akulla ja latauslaitteella ,

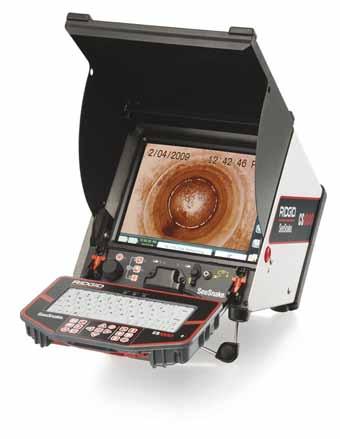

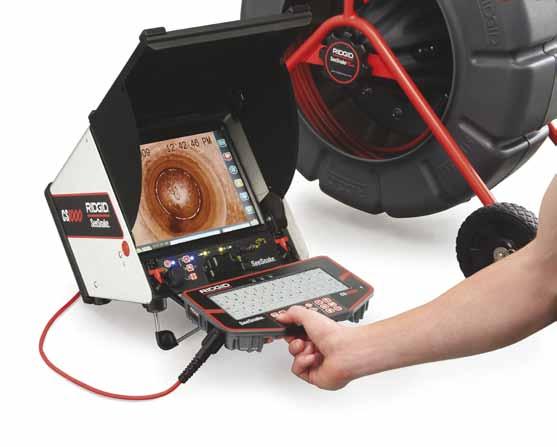

13 CS1000 Digitaalinen monitori UUTUUS CS1000-kameranohjausyksikkö on tarkoitusta varten valmistettu monitori, joka tallentaa ja raportoi tarkastukset digitaalisesti kenttäolosuhteissa. CS1000 tarjoaa digitaalitallennustekniikan täydelliseen hyödyntämiseen tarvittavaa monipuolisuutta. Read Writer luo ja toimittaa täydelliset raportit paikan päällä ja liittää mukaan kuvamateriaalin ja kuvaukset. Päivänvalossa luettava 12.1" näyttö helpottaa tarkastusten tarkkailua kirkkaissa ulkoympäristöissä. Integroitu työntökaapelin paikannus mahdollistaa kelan työntökaapelin paikannuksen RIDGID paikantimella (vaatii RIDGID-lähettimen). Kolmella tallennustilalla otat digikuvia, täyslaatuista videota ja pakattua Auto-log-videota (pienemmät videotiedostot). Kiinteä näppäimistö muistiinpanojen tekemiseen ja tietojen tallennukseen tarkastuksesta ja asiakkaasta. Näppäimistö on saatavana QWERTY- ja AZERTY-malleina. SeeSnake HQ -ohjelmisto (sisältyy toimitukseen) mahdollistaa raporttien toimituksen useilla eri tavoilla, mm. online-videoina ja DVD-levyillä. Tehokas ohjelmistopaketti tarkastustulosten raportointiin ja toimittamiseen. Siirrä tarkastukset CS1000:sta SeeSnake HQ:hun USB-muistitikulla. Muokkaa videot ja kuvat. Polta digikuvat DVD-levylle. Luo yksityiskohtaiset työraportit. Julkaise, muokkaa ja jaa raportit lbs. (6,7 kg). Pituus " (36,3 cm). Leveys " (30,2 cm). Korkeus " (31,5 cm). Näyttö... Päivänvalossa luettava 12.1" LCD-näyttö. Erottelutarkkuus x 480. Virtalähde... 1 tai 2 RIDGID 18 V akkua tai verkkovirta. Audio... Integroitu mikrofoni ja kaiuttimet. Video... AVI 20FPS x 480. Kuva... JPG x 480. Siirto... USB-muistitikku CS1000 QWERTY digitaalisesti tallentava monitori , CS1000 QWERTY-monitori 2 akulla ja 1 latauslaitteella , CS1000 AZERTY digitaalisesti tallentava monitori , CS1000 AZERTY-monitori 2 akulla ja 1 latauslaitteella ,

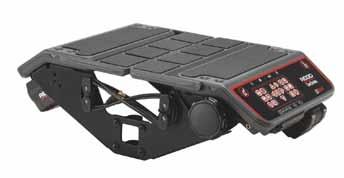

14 SeeSnake Digitaalinen kannettavan käyttöliittymä SeeSnake LT1000 Kannettavan käyttöliittymä LT1000 UUTUUS Kannettavan käyttöliittymä SeeSnake LT1000 mahdollistaa kannettavan tietokoneen tehon ja monipuolisuuden hyödyntämisen SeeSnake Mini- tai Standard-viemärintarkastuskameroiden ja kelojen kanssa. Kannettavaa tietokonetta voidaan käyttää kameran toimintojen ohjaamiseen sekä samalla näyttönä, tallentimena, tietojen säilyttämisessä ja tietoliikenneominaisuuksien hyödyntämiseen. Ääretöntä monipuolisuutta tallennukseen, tarkkailuun ja raportointiin. Hyödynnä kannettavan tietokoneen tehoa tarkkailussa, tallennuksessa ja viestinnässä. Suojattu näppäimistö mahdollistaa työskentelyn käsineet kädessä, sillä kameran toimintoja ja tallennusta voit ohjata koskematta tietokoneeseen. Akkukäyttö mahdollistaa tarkastukset ilman sähkövirtaa. Kannettavan vakautusjärjestelmä mahdollistaa kannettavan ja kelan lukituksen ja vakautuksen sen suojaamiseksi kentällä (vain LT1000-täysversio). Käyttöjännite V LI-akku tai verkkovirta. Lähdöt... USB Video Stream, RCA Video ja Audio. Ohjaus... Anturi, valot, tallennus, kuvankääntö jne. LT1000 LT1000-järjestelmä asennetaan suoraan SeeSnake Mini- tai Standard-kelaan, jolloin saadaan pinottu ja vakaa alusta yhdellä kaapeliliitännällä. Yhteensopivuus... Kaikki SeeSnake Mini- ja Standard-kelat. Sisältö... SeeSnake HQ tarkkailu-/tallennusohjelmisto, kelan asennussarja, 6' (1,8 m) USB-kaapeli, 4 kelan tukijalkaa (takaa vakauden), virtakaapeli. LT1000M LT100M on irrotettava liitäntä, joka mahdollistaa liitännän mihin tahansa SeeSnake-kelaan. Yhteensopivuus... Kaikki SeeSnake-kelat. Sisältö... SeeSnake HQ tarkkailu-/tallennusohjelmisto, 3' (90 cm) USB-kaapeli, Micro Frame, virtakaapeli LT1000 Kannettavan käyttöliittymäjärjestelmä 6 2, LT1000M akulla ja latauslaitteella , LT1000M Kannettavan käyttöliittymä järjestelmä 4.7 2, LT1000M akulla ja latauslaitteella ,7 LT1000M 11.14

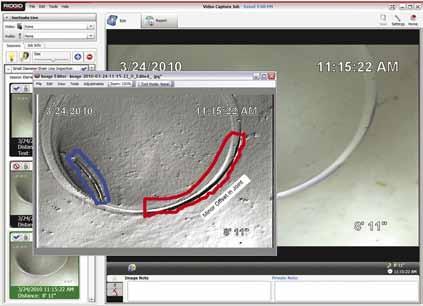

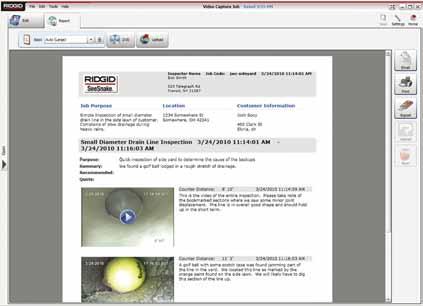

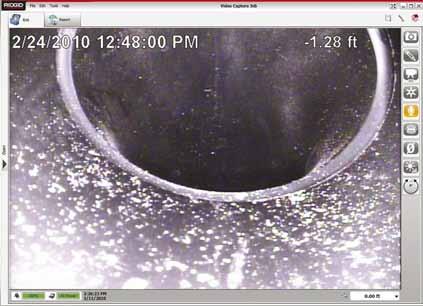

15 SeeSnake HQ Digitaalinen tarkastusohjelmisto SeeSnake HQ on tehokas ohjelmisto digitaalisten tarkastusaineistojen tarkkailuun, tallennukseen ja hallintaan kentällä. Tallenna ja dokumentoi löydökset, polta DVD:lle ja siirrä USB-muistitikulle. Seuraa ja tallenna Käytä kannettavaa tietokonetta isonäyttöisenä valvontamonitorina. Tallenna videot ja kuvat suoraan kiintolevylle. Tallenna havaintosi ja ohjaa tarkastuskameraa hyödyntämällä kannettavan virtaa. Raportoi Dokumentoi havaintosi ja luo raportti löydöksistäsi. Tallenna työtä koskevat tiedot sekä yhteystiedot, havainnot, suositukset ja muistiinpanot. Räätälöi raporttiesi ulkoasu yrityksellesi sopivaksi. Toimitus Polta asiakkaillesi DVD-levyt tai luovuta ne USB-muistitikulla. Seuraa tarkastuksia ja tallenna ne. Suurenna ja muokkaa kuvattua materiaalia. Laadi yksityiskohtaiset raportit kentällä

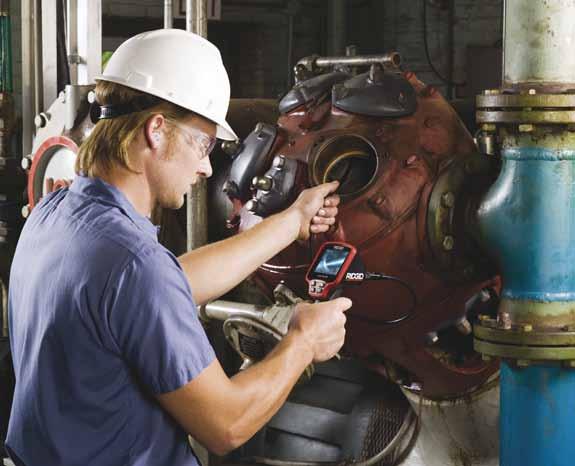

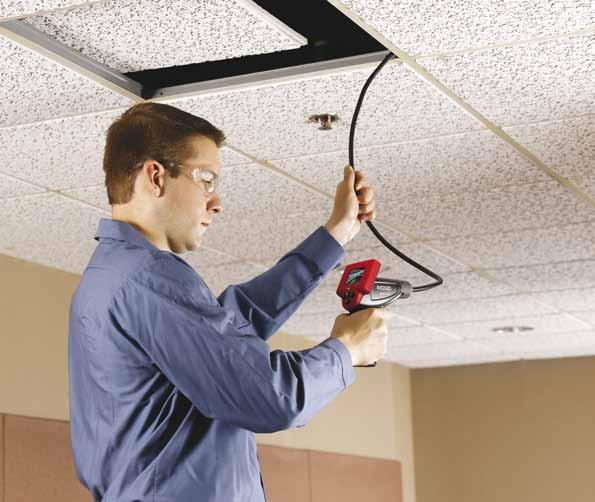

16 Kädessä pidettävät tarkastuskamerat Maailma on täynnä tiloja, paikkoja ja komponentteja, jotka ovat yksinkertaisesti poissa näköpiiristä. Monissa tapauksissa ongelmien paikantamiseen kuluu enemmän aikaa kuin niiden korjaamiseen. RIDGIDin kädessä pidettävien visuaalisten tarkastuskameroiden mallisto poistaa arvailut ja vähentää saavuttamattomien kohteiden paikannukseen ja vianmääritykseen kuluvaa aikaa. Olipa sitten kyseessä haljennut lämmönvaihdin, rikkoutunut hydrauliputki, haastava asennus tai laatuvarmistettujen osien tarkastus, RIDGID tarjoaa tarpeisiin soveltuvan visuaalisen tarkastuskameran. RIDGIDin kaikkien kädessä pidettävien tarkastuskameroiden varustukseen kuuluu kamera ja valonlähde, jotka on kiinnitetty taipuisan 3' (90 cm) kaapelin päähän. Tämä kaapeli voidaan taivuttaa ja kiertää useimpiin vaikeapääsyisiin kohteisiin. Kamera lähettää live-kuvaa erittäin selkeälle digitaaliselle LCD-näytölle, mikä mahdollistaa vaikeapääsyisten kohteiden tarkat visuaaliset tarkastukset. Vertailukaavio micro CA-25 micro CA-100 micro CA-300 Näytön koko 2.4" 3.5" 3.5" Kameran halkaisija 0.7" (17 mm) 0.7" (17 mm) 0.7" (17 mm) Valaistus 4 LEDiä 4 LEDiä 4 LEDiä Kaapelin pituus 3' (90 cm) kiinteä 3' (90 cm) maks. 30' (9 m) 3' (90 cm) maks. 30' (9 m) Vedenkestävä Kamera ja kaapeli Kamera ja kaapeli Kamera ja kaapeli Virtalähde 4AA 4AA 3,7 V litiumioniakku ja verkkolaite 5 V, 1,5 A Laturi Ei Ei Kyllä SD-korttipaikka Ei Ei Kyllä, sis. 4 Gt SD-kortin. Sisäinen muisti Ei Ei Kyllä, 235 Mt Kuva- / video- / äänitallennus Ei Ei Kyllä USB-portti Ei Ei Kyllä Videolähtö Kyllä Kyllä Kyllä Zoomaus Ei Ei Kyllä Kuvankääntö Kyllä, 2 x 180 Kyllä, 4 x 90 Kyllä, 4 x 90 Kantolaatikko Kovakuorinen muovi Kovakuorinen muovi Kovakuorinen muovi Koukku, magneetti, peili Kyllä Kyllä Kyllä 11.16

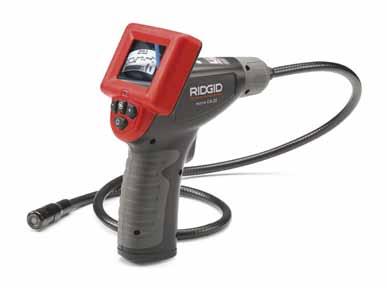

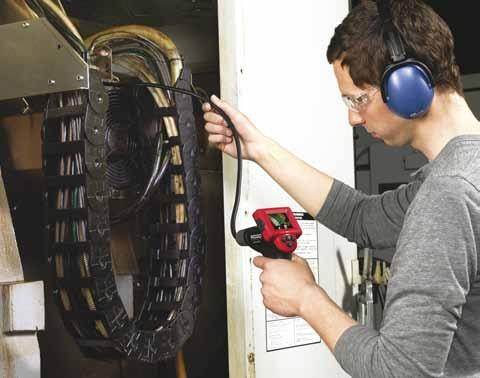

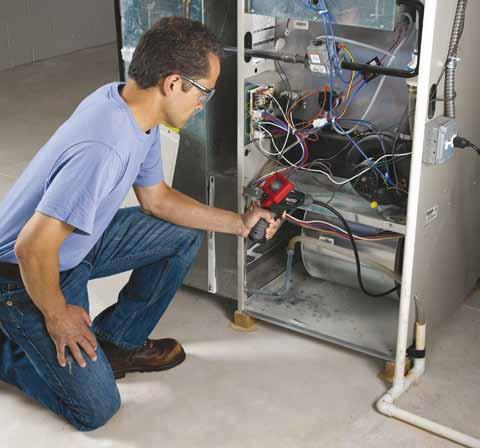

17 micro CA-25 Tarkastuskamera UUTUUS Uusi RIDGID micro CA-25 on kompakti kädessä pidettävä tarkastuskamera, jossa on kiinteä 17 mm kuvannuspää perus- ja lyhyen etäisyyden tarkastustöihin. micro CA-25:ssä on 17 mm alumiininen kuvannuspää 4 ultrakirkkaalla LED-valolla, mikä takaa erinomaisen kuvanlaadun sen 2.4" LCD-värinäytöllä. Lisäksi siinä on videolähtö live-kuvien siirtämiseksi ulkoisille laitteille ja 180 digitaalinen kuvankääntö pystysuorien kuvien saamiseksi. micro CA-25:n mukana toimitetaan kovakuorinen muovikotelo, jossa myös koukku, magneetti, peili ja RCA-kaapeli. Näyttö " LCD-värinäyttö (tarkkuus 480 x 234). Kamerapää... Alumiinirakenne, halkaisija 17 mm. Valaistus... 4 säädettävää LED-valoa. Kaapelin ulottuma... 3' (90 cm) kiinteä. Kuvankääntö... 2 x 180. Videolähtö... 3' (90 cm) RCA-kaapeli (sisältyy toimitukseen). Vedenkestävä... Kamera ja kaapeli 3' (90 cm) syvyyteen. Virtalähde... 4 AA-paristoa. Lisävarusteet... Peili, koukku ja magneetti lbs. (0,68 kg) micro CA-25 Tarkastuskamera 1.5 0,

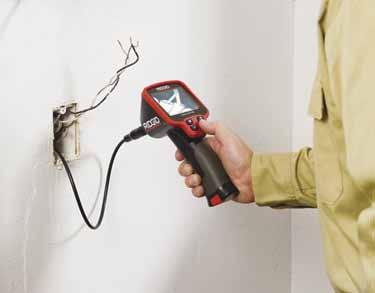

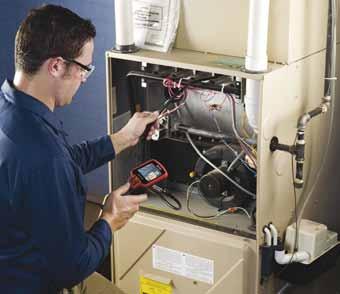

18 micro CA-100 Tarkastuskamera UUTUUS Uusi RIDGID micro CA-100 tarkastuskamera, SeeSnake micro-tarkastuskameran seuraava kehitysversio, mahdollistaa tarkemmat visuaaliset tarkastukset vaikeapääsyisimmilläkin alueilla. Sen miellyttävä pistoolikahvamuotoilu, yhdellä kädellä käytettävät säätimet ja iso näyttö helpottavat näkemistä ahtaisiin paikkoihin. micro CA-100:n vakiovarustukseen kuuluu lujarakenteinen 0.7", (17 mm) anodisoitu alumiininen kamerapää, joka näkee pimeimpinkiin kohteisiin neljän superkirkkaan LED-valon ansiosta. Käännä aktiivista kuvaa helposti vastapäivään nähdäksesi kaikissa tilanteissa. Saatavana olevalla 6 mm:n kameralisälaitteella varustettuna micro CA-100-tarkastuskamera mahdollistaa huoltotyöt ja ongelmien tunnistuksen useammissa paikoissa. RIDGID micro CA-100-tarkastuskamera tarjoaa ratkaisut milloin ja missä tahansa. Näyttö " LCD-värinäyttö (tarkkuus 320 x 240). Kamerapää... Alumiinirakenne, halkaisija 17 mm. Valaistus... 4 säädettävää LED-valoa. Kaapelin ulottuma... 3' (90 cm), laajennettavissa 30' (9 m) valinnaisilla jatkeilla. Kuvankääntö... 4 x 90. Videolähtö... 3' (90 cm) RCA-kaapeli (sisältyy toimitukseen). Vedenkestävä... Kamera ja kaapeli 10' (3 m) syvyyteen oikein asennettuna. Virtalähde... 4 AA-paristoa. Lisävarusteet... Peili, koukku ja magneetti lbs. (0,76 kg) micro CA-100 Tarkastuskamera 1.7 0, mm vaihtokuvannuspää 0.7 0, mm kuvannuspää 1 m kaapelilla , mm kuvannuspää 4 m kaapelilla 0.9 0, Yleismallinen 3' (90 cm) jatkokaapeli , Yleismallinen 6' (180 cm) jatkokaapeli 1.5 0,

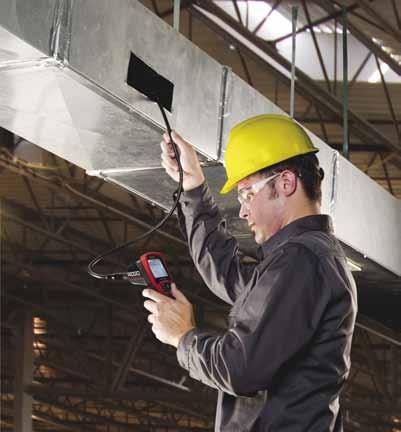

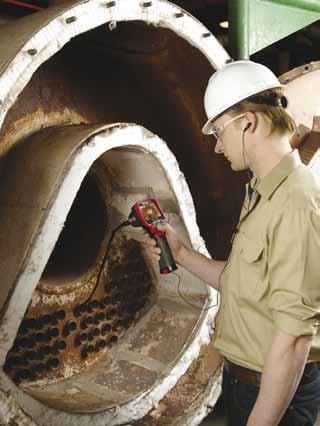

19 micro CA-300 Tarkastuskamera UUTUUS Nyt saatavana micro CA-300:lle ja micro CA-100:lle: taipuisa 6 mm kuvannuspää 1 tai 4 metrin kaapelilla (ks. sivu 11.20). Dokumentointi on nyt helppoa uudella RIDGID micro CA-300 -tarkastuskameralla, microexplorerin seuraavalla kehitysversiolla. Helppo still-kuvien ja videoiden tallennus vaikeapääsyisten alueiden ongelmakohdista ja niiden tallennus sisäiseen muistiin (235 Mt) tai toimitukseen kuuluvalle 4 Gt:n SD-kortille. Miellyttävä pistoolikahvamuotoilu, iso näyttö ja lujarakenteinen anodisoitu alumiininen kamerapää neljällä kirkkaalla LED-valolla tekevät jäljityksestä ja saavuttamattomien kohteiden vianmäärityksestä helppoa. Täydellinen näkymä kuvankäännön, digitaalisen zoomin ja muiden lisätoimintojen ansiosta. Vaihdettavan 3,7 V:n litiumioniakun lisäksi micro CA-300:a voidaan käyttää myös toimitetulla verkkolaitteella, joka on ihanteellinen aikaavievissä (viemäreiden) tarkastustöissä tai silloin, kun litiumioniakku on tyhjä. Näyttö " LCD-värinäyttö (tarkkuus 320 x 240). Kamerapää... Alumiinirakenne, halkaisija 17 mm. Valaistus... 4 säädettävää LED-valoa. Kaapelin ulottuma... 3' (90 cm), laajennettavissa 30' (9 m) valinnaisilla jatkeilla. Videolähtö... 3' (90 cm) RCA-kaapeli (sisältyy toimitukseen). Vedenkestävä... Kamera ja kaapeli 10' (3 m) syvyyteen oikein asennettuna. Virtalähde V Litiumioniakku / 5 V verkkolaite. Kuva/Video... JPEG / AVI (tarkkuus 640 x 480). Kuvankääntö... 4 x 90. Digitaalinen zoom:... Kyllä. Sisäinen muisti... Kyllä, 235 Mt. SD-kortti... Maks. 32 Gt (mukana 4 Gt:n kortti). Äänitallennin... Kyllä, integroitu. Kaiutin... Kyllä, integroitu. Kuulokkeet... Kyllä, sisältyy. Lisävarusteet... Peili, koukku ja magneetti lbs. (0,76 kg) micro CA-300 Tarkastuskamera 5.5 2, mm vaihtokuvannuspää 0.7 0, mm kuvannuspää 1 m kaapelilla , mm kuvannuspää 4 m kaapelilla 0.9 0, Yleismallinen 3' (90 cm) jatkokaapeli , Yleismallinen 6' (180 cm) jatkokaapeli 1.5 0, micro CA litiumioniakku , micro CA V latauslaite , micro CA-300 koukku/magneetti/peili , micro CA-300 verkkolaite ,

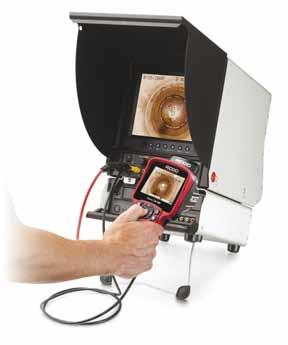

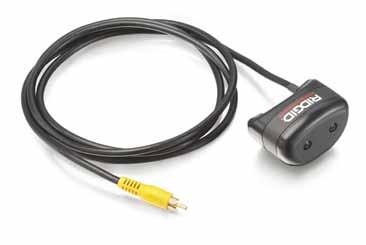

20 SeeSnake -digitaalisovitin Nopein ja helpoin tapa siirtyä digiaikaan. RIDGID in digitaalisella microexplorer- tai micro CA-300 -tarkastuskameralla ja SeeSnakedigitaalisovittimella saat heti digitaaliset kuva- ja videotallennusominaisuudet ja toissijaisen toistonäytön nykyiseen viemärintarkastusmonitoriisi. Helppoa digitaalitallennusta. Liitä SeeSnake-digitaalisovitin digitaaliseen microexplorer- tai micro CA-300 -tarkastuskameraan ja SeeSnake-monitoriin ja aloita tallennus. Erinomainen yhteensopivuus. Käytä sovitinta minkä tahansa SeeSnake-monitorin kanssa, jossa on videolähtöliitin. Nopea ja helppo käyttää. Tallenna digitaaliset still-kuvat ja videot yhdellä painikkeen painalluksella. Video 1... AVI (320 x 240). Kuvat 1... JPEG (1280 x 1024). Audio 2... Kyllä. Liitäntä... RCA uros. Pituus... 6' (1,8 m). 1 Vaatii microexplorer- tai CA-300-kameran. 2 Vaatii äänimuistio-lisävarusteen microexplorer-kameraan SeeSnake-digitaalisovitin 0.6 0,27 Halkaisijaltaan 6 mm kuvannuspäälisävaruste Lähes kolmasosa tavallisen kamerapään koosta. Mahdollistaa yksityiskohtaiset tarkastukset erittäin ahtaissa tiloissa. 4 LED-valoa takaa selkeät kuvat. Erittäin taipuisat kaapelit helppoon navigointiin. Sileä alumiinirakenne kestää vaativissakin sovelluksissa. Yhteensopiva: RIDGID micro CA-100, micro CA-300, microexplorer ja SeeSnake micro mm kuvannuspää 1 m kaapelilla ,1 Lisävaruste Halkaisijaltaan 6 mm kuvannuspää mm kuvannuspää 4 m kaapelilla 0.9 0,

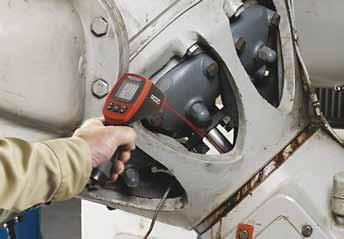

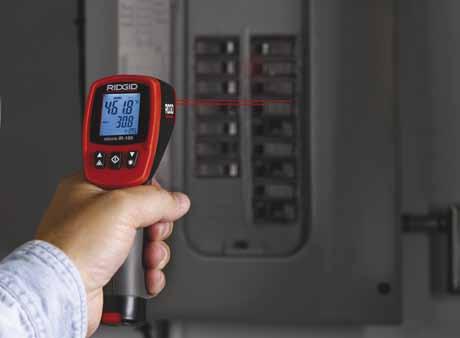

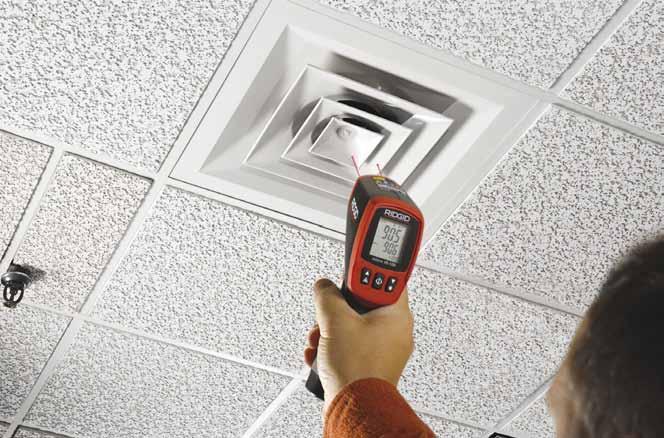

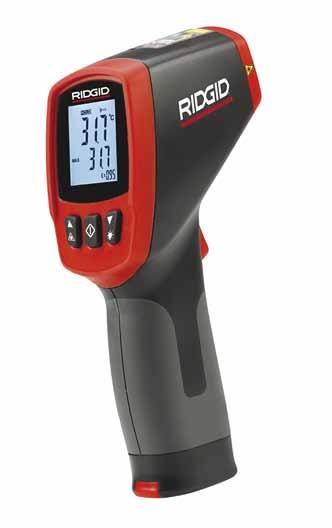

21 micro IR-100 Kosketukseton infrapunalämpömittari uutuus Kosketukseton RIDGID micro IR-100 -infrapunalämpömittari mittaa pintalämpötilat helposti, nopeasti ja tarkasti yhdellä painikkeen painalluksella. Painat vain liipaisinta ja suuntaat ultra-terävät luokan II lasersäteet mitattavalle pinnalle. micro IR-100 näyttää lämpötilan mittaustuloksen välittömästi selkeässä, helppolukuisessa ja taustavalaistussa LCD-näytössä. Monien muiden käyttökohteiden lisäksi ammattilaiset voivat käyttää tätä kestävää ja kompaktia mittalaitetta lämmitys- ja ilmanvaihto-ongelmien vianmääritykseen, sähkömoottorien ja -järjestelmien ennakoivaan valvontaan, höyryloukkujen vianetsintään sekä sulakkeiden ja katkaisimien ylikuumenemisen nopeaan tarkastukseen - kosketuksettomasti. Ultra-terävät luokan II lasersäteet valaisevat mitattavan pinnan. Ergonominen pistoolityyppinen kahva ja lujarakenteinen valettu pinta takaavat tukevan otteen vaikeimmissakin teollisuusympäristöissä. Etäisyyden 20:1 suhde mittauspisteeseen tekee mittauksista entistä tarkempia pitkillä etäisyyksillä. Visuaaliset ja äänihälytykset hälyttävät nopeasti, kun lämpötila on asetetun alueen ulkopuolella. Kirkas taustavalaistu näyttö, jonka valo voidaan sytyttää heikosti valaistuilla alueilla. Kiinnitysmahdollisuus kolmijalkaan toistuvia, tarkkoja lämpötilamittauksia varten. Lämpötila-alue...-59º ºF (-50º - 800ºC). Mittaustarkkuus F ~68 F (-50 C ~20 C); ±4,5 F (2,5 C); 68 F ~1472 F (20 C ~800 C); ±1,0% tai ±1,8 F (1,0 C). Vasteaika...<150 ms. Lämpötilanäyttö...Nykyinen lämpötila, maksimilämpötila. Mittayksiköt...Fahrenheit, Celsius. Virtalähde...Paristo (1 x 9V). Vakio- Malli-nro pakk micro IR-100 Kosketukseton infrapunalämpömittari 0.5 0,2 1 Määritä kulutusosien lämpötila tehtaan ennakoivaa huoltoa varten Mittaa lämmöntuottoteho virtausjärjestelmien lämpöhäviöiden paljastamiseksi ja paikallistamiseksi Tarkasta sulakkeen tai vikavirtasuojan ylikuumeneminen, jonka syynä voi olla piirien ylikuormittuminen 11.21

22 micro CD-100 Palavien kaasujen ilmaisin UUTUUS RIDGID micro CD-100 palavien kaasujen ilmaisin tarjoaa helpot ja nopeat lukemat palavien kaasujen läsnäolon tunnistamiseksi. Havaitsee metaanin, propaanin, butaanin, etanolin, ammoniakin, vedyn ja monet muut palavat kaasut. Tunnistaa säädettävän herkkyyden ansiosta myös alhaiset kaasupitoisuudet. RIDGID micro CD-100-kaasunilmaisin varmistaa asianmukaiset kaasuputkiasennukset, tarkastaa huolto- ja korjaustarpeet ja osoittaa nopeasti palavien kaasujen vuodot. Kestävä ergonominen rakenne tekee siitä miellyttävän käyttää mutta silti lujarakenteisen. Tri-Mode Detection antaa käyttäjälle mahdollisuuden valita visuaalinen, ääni- tai värinähälytys käyttöympäristön mukaan. Säädettävä herkkyysasetus paikallistaa vuodot tarkasti painiketta koskettamalla. 16" (40 cm) taipuisa sondi havaitsee ja paikallistaa vuodot vaikeapääsyisissä ja ahtaissa tiloissa. Kentällä vaihdettava anturi maksimoi käyttöajan ja lyhentää korjauksien odotusaikaa. Havaitsemisalue ppm (metaani). Hälytysherkkyys ppm (metaani). Kalibrointi... Automaattinen. Hälytykset... Visuaalinen, ääni, värinä. Virtalähde... Paristot (4 x AA). Malli-nro paunaa micro CD-100 Palavien kaasujen ilmaisin 1.0 0, CD-100 RS Vaihtoanturi 1 kg Vakiopakk. Korvaamaton työkalu kunnallistekniikka-asentajille ja huoltotyöntekijöille Havaittavat kaasut Metaani Vety Hiilimonoksidi Propaani Etyleeni Etaani Heksaani Isobutaani Bentseeni Isobutaani Etanoli Asetaldehydi Tolueeni P-ksyleeni Ammoniakki Rikkivety Yleiset sekoitukset, jotka sisältävät tai päästävät useampaa kuin yhtä näistä kaasuista Maakaasu* Maalinohentimet Teolliset liuottimet Kuivapesunesteet Bensiini * Maakaasu sisältää tyypillisesti korkeita prosenttipitoisuuksia metaania ja pienempiä prosenttipitoisuuksia propaania ja muita kaasuja. Täydellinen työkalu putki- ja LVI urakoitsijoille micro CD-100 tunnistaa kaasut tehdas- ja kiinteistöhuoltosovelluksissa 11.22

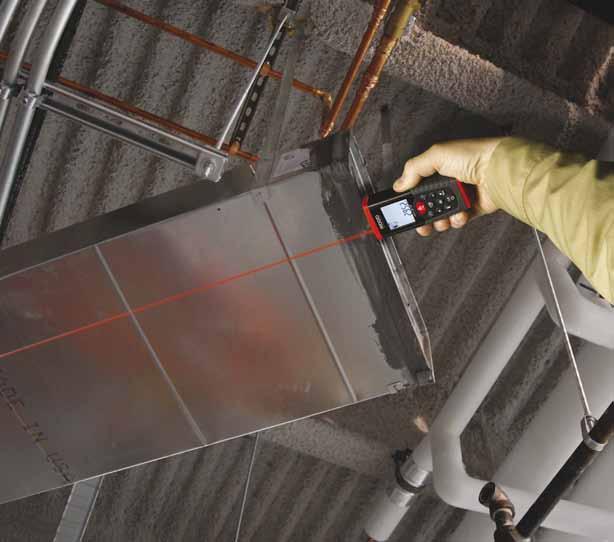

23 micro LM-100 -laseretäisyysmittari UUTUUS RIDGID micro LM-100 laseretäisyysmittari antaa tarkat etäisyyslukemat helposti, nopeasti ja tarkasti yhdellä painikkeen painalluksella. Kytke ultra-terävät luokan II laserit päälle painamalla mittauspainiketta, suuntaa laite mittauskohteeseen ja paina mittauspainiketta. Etäisyyslukema tulee näkyviin helppolukuiselle LCD-näytölle. Tämän lujarakenteisen, kompaktin ja kannettavan mittalaitteen avulla ammattilaiset pystyvät nopeasti määrittämään etäisyydet tarjouksia varten, mittaamaan putkien pituudet ja niiden ongelmakohdat sekä määrittämään nopeasti lakisääteiset välit. Ultra-terävät luokat II laserit tuovat mittauspisteen selvästi esiin. Poikkeuksellinen etäisyysalue mahdollistaa tarkat mittaukset jopa 50 metriin (164 jalkaa). Asetettavat yksiköt mahdollistavat arvojen nopean luvun jalkoina, tuumina tai metreinä. Kirkas taustavalaistu näyttö heikosti valaistuille alueille. Nopeat ja tarkat laskelmat paikan päällä. Näyttää kolme viimeisintä mittausta, tallentaa viimeiset 20 mittausta. Lujarakenteinen valettu pinta takaa tukevan otteen vaikeimmissakin teollisuusympäristöissä. Mittaustarkkuus... ± 1/16" (1,5 mm). Alue jalkaa (50 m). Mittayksiköt... Tuumat, jalat, metrit. Mittauslaskelmat... Pinta-ala, tilavuus ja epäsuorat mittauslaskelmat. Virtalähde... Paristot (2 x AAA). IP-luokitus... IP 54. Malli-nro paunaa micro LM-100 Laseretäisyysmittari 0.5 0,2 1 kg Vakiopakk

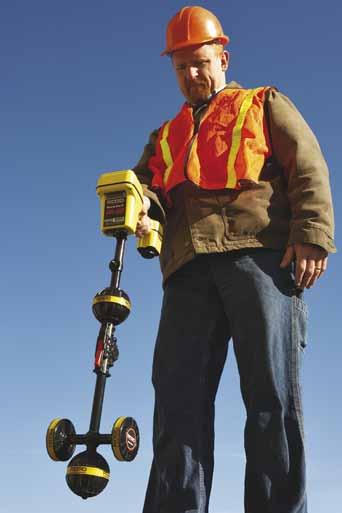

24 Paikannuslaitteet RIDGID Vastaanottimet RIDGIDin paikannusvastaanottimissa on helppokäyttöinen visuaalinen karttanäyttö, joka mahdollistaa kunnallistekniikkajohtojen ja anturien/lähettimien luotettavan paikannuksen. Käytä anturilähettimellä varustetun SeeSnake-kameran kanssa kamerapään paikallistamiseksi tarkastuksen aikana tai linjalähettimen kanssa maanalaisten kunnallistekniikkajohtojen etsimiseksi. Nämä paikantimet löytävät myös työntötankoon tai viemärinaukaisujouseen kiinnitetyt huuhdeltavat kelluvat anturit ja etälähettimet. SeekTech SR-60 SeekTech SR-20 NaviTrack Scout SIVUNUMERO Suuntaamaton karttanäyttö Kyllä Kyllä Kyllä Käyttäjän määrittämät taajuudet Kyllä 93 khz asti Kyllä 35 khz asti Ei Aktiivisten johdon jäljitystaajuuksien määrä Kaikki 93 khz asti Kaikki 35 khz asti 3 Anturitaajuudet Kaikki 93 khz asti Kaikki 35 khz asti 4 Passiivinen haku Omni-Seek (etsii kerralla kaikki passiiviset kaistat) Omni-Seek (etsii kerralla kaikki passiiviset kaistat) Syvyys Jatkuva Jatkuva Painike paristoineen 5.1 lb. (2,3 kg) 3.5 lb. (1,6 kg) 3 lb. (1,4 kg) 50/60 Hz RIDGID Lähettimet Paikallistavat tarkasti maanalaiset kunnallistekniikkajohdot lähettämällä signaalin RIDGID-linjalähettimellä. Kaikissa lähettimissä on monitaajuusmahdollisuus ja ne pystyvät lähettämään signaalin suoralla yhteydellä tai induktiolla. Tehokkaat 5 W ja 10 W lähettimet lähettävät voimakkaan signaalin paikannusten helpottamiseksi. SeekTech ST-33Q SeekTech ST-510 SeekTech ST SIVUNUMERO Maks. lähtöteho +5 W muuntaja** 10 W muuntaja 5 W muuntaja Digitaalinäyttö Kyllä Kyllä Ei Johdon jäljitystaajuudet Kaikki 93 khz asti 5* 4 Induktiiviset taajuudet 2 5* 3 Lähettää samanaikaisesti 2 johdon jäljitystaajuutta Ei Ei Kyllä paristoineen 11.1 lb. (5,0 kg) 9 lb. (4,1 kg) 2.5 lb. (1,2 kg) * ST-510-lähetin voidaan asettaa myös muiden valmistajien laitteiden käyttämille taajuuksille. ** Kun ulkoinen virtalähde liitetään ST-33Q:hun tai käytetään ladattavia akkuja, nimellisteholtaan maks. 10 watin teho voidaan tuottaa suorakytkentätilassa. Etsi anturit/lähettimet Suorakytkentä kunnallistekniikkajohtoihin Etsi muoviputki integroidulla johdon paikannuksella Muodosta signaali kunnallistekniikkajohtojen paikallistamiseksi 11.24

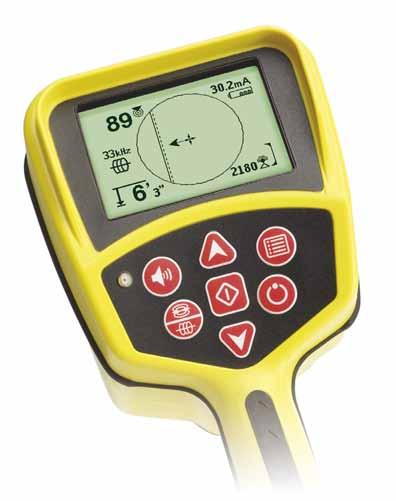

25 SeekTech Kunnallistekniikan paikantimet SeekTech-vastaanottimien isot näytöt antavat sinulle tarvittavat tiedot, kun paikannus on tehtävä nopeasti, tarkasti ja luotettavasti. Etäisyyssignaali Virranvoimakkuus/signaalikulma Kohdejohto Suuntanuolet Signaalin voimakkuus Syvyys/etäisyys Suorituskyky Karttanäyttö vahvistaa hyvän paikannussignaalin ja tunnistaa häiriöt ruuhkaisilla alueilla käyttämällä: Kohdejohtoa Ohjaa käyttäjää johdossa ja näyttää suunnanmuutokset. Vasenta-oikeaa suuntanuolta Näyttää käyttäjälle kohteena olevan kunnallistekniikkajohdon. Etäisyyssignaalia ja signaalin voimakkuutta Auttaa käyttäjää keskittämään paikantimen lähemmäksi kohdetta, mikä takaa luotettavat paikannukset. Muut ominaisuudet Jatkuva syvyys Parantaa tuottavuutta näyttämällä syvyysvaihtelut reaaliajassa. Omni-Seek Parantaa tarkkuutta ja tehokkuutta passiivitilassa etsittäessä. Etsii koko ajan passiivista tehoa ja radiokaistoja tuntemattomien metallijohtojen paikantamiseksi ja välttämiseksi. Käyttäjän määrittämät taajuudet RIDGIDin SeekTech-vastaanottimiin voidaan asettaa jopa 30 käyttäjän määrittämää taajuutta. SeekTech SR-60-paikannin voidaan asettaa halutulle taajuudelle välillä 10 Hz Hz, mikä tekee siitä todellisen yleisvastaanottimen. SeekTech SR-20-paikannin voidaan asettaa halutulle taajuudelle välillä 10 Hz Hz. Ominaisuuksien vertailu SR-20 Paikannin SR-60 Paikannin Perinteinen Suuntaamaton karttanäyttö Kyllä Kyllä Ei Käyttäjän määrittämät taajuudet (Kilpailijan taajuudet) Kyllä - 35 khz asti Kyllä - 93 khz asti Rajoitettu tai ei Omni-Seek (samanaikainen usean johdon jäljitys) Kyllä - Kaikki passiiviset kaistat kerralla Kyllä - Kaikki passiiviset kaistat kerralla Syvyys Jatkuva Jatkuva Painike tai kolmiomittaus Virtamittaus Jatkuva Jatkuva Painike ja keskiarvo Vääristyneisyysilmaisin yhdellä näytöllä Kyllä Kyllä Ei Simultrace Ei Kyllä Ei (Samanaikainen anturin ja & johdon jäljitys) Stereo-opastus (käyttämällä kuulokkeita) Ei Kyllä Ei Ei 11.25

26 SeekTech SR-20 Paikannin Kevyt mutta silti lujarakenteinen vastaanotin, joka antaa kaikki nopean ja tarkan paikannuksen tarvitsemat tiedot. Helppokäyttöinen Kohdejohto ja suuntanuolet tunnistavat nopeasti häiriöt. Etäisyyssignaali ja signaalin voimakkuus helpottavat työtä hankalissa jäljityksissä. Etsii kaikki taajuudet välillä 10 Hz Hz. SR-20-paikantimen ominaisuudet Aktiiviset johdon jäljitystaajuudet* Hz, 1 khz, 8 khz, 33 khz. Passiivinen tehon paikannus...50 Hz, 60 Hz, <4 khz laajakaista. Passiivinen radiopaikannus...4 khz - 15 khz, 15 khz - 36 khz. Anturitaajuudet Hz, 512 Hz, 640 Hz, 850 Hz, 8 khz, 16 khz, 33 khz. Virtalähde...4 C-kennoparistoa. Pariston kestoikä...noin 16 tuntia lbs. (1,6 kg). Täyttää standardien FCC luokan A ja EN luokan A vaatimukset. * Käyttäjä voi asettaa 30 taajuutta välillä 10 Hz Hz. Vakiovarusteet Kova muovinen kantokotelo. Pintamerkit ja kiinnike. Ohje-DVD. Käyttäjän käsikirja. 4 C-kennoparistoa (alkali) SeekTech SR-20 -paikannin 3.5 1, SR-20 kova kotelo 5 2,

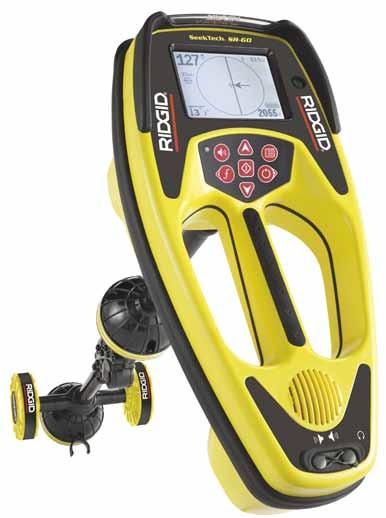

27 SeekTech SR-60 Paikannin Markkinoiden nopein, helpoin ja monipuolisin vastaanotin. Monikäyttöinen Etsii kaikki taajuudet välillä 10 Hz Hz. Jäljittää samanaikaisesti jännitteiset linjat ja anturit (aktiiviset lähettimet). SR-20-paikantimen helppokäyttöisyys ja tarkkuus, mutta KAIKILLA paikannettavissa olevilla taajuuksilla. SR-60-paikannin paikantaa nopeasti ja luotettavasti vaikeimmissakin paikannusolosuhteissa (huonot johtimet, heikot maaperäolosuhteet, huono maadoitus jne.). SR-60-paikantimen ominaisuudet Aktiiviset johdon jäljitystaajuudet** Hz, 1 khz, 8 khz, 33 khz, 51 khz, 93 khz. Passiivinen tehon paikannus...50 Hz, 60 Hz, <4 khz laajakaista. Passiivinen radiopaikannus...4 khz - 15 khz, 15 khz - 36 khz. Anturitaajuudet**...16 Hz, 512 Hz, 640 Hz, 850 Hz, 8 khz, 16 khz, 33 khz. Virtalähde...4 C-kennoparistoa. Pariston kestoikä...noin 16 tuntia lbs. (2,3 kg). Täyttää standardien FCC luokan A ja EN luokan A vaatimukset. ** Käyttäjä voi asettaa 30 taajuutta välillä 10 Hz Hz. Vakiovarusteet Kova muovinen kantokotelo. Pintamerkit ja kiinnike. Ohje-DVD. Käyttäjän käsikirja. 4 C-kennoparistoa (alkali) SeekTech SR-60 -paikannin 5.1 2, SR-60 kova kotelo 5 2,

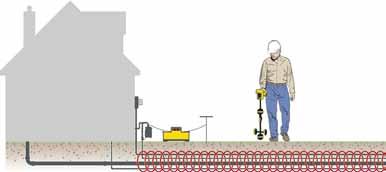

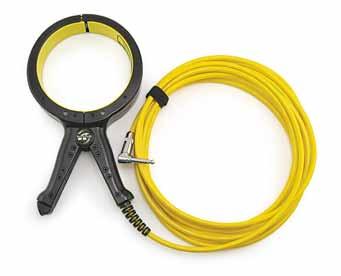

28 SeekTech Kunnallistekniikan paikantimet RIDGID tarjoaa lähetinvalikoiman maanalaisten metalliputkien ja kaapelien jäljitykseen. Kaikki RIDGID-lähettimet lähettävät signaalin kaivettuun kaapeliin jollakin seuraavista kolmesta tavasta: Suoralla kytkennällä liitäntäjohtojen avulla. Induktiolla erillisen induktiosignaaliliittimen avulla. Induktiolla lähettimestä. Ominaisuuksien vertailu ST-33Q ST-510 ST-305 Suorakytkentätaajuudet Kaikki 5 4 Induktiiviset taajuudet Kilpailijan taajuudet Käyttäjän määrittämät taajuudet Tehdasasetus Ei Lähettää samanaikaisesti 2 johdon jäljitystaajuutta Ei Ei Kyllä Automaattinen impedanssin sovitus Kyllä Kyllä Kyllä Digitaalisen lähtötason näyttö Kyllä Kyllä Ei Maks. lähtöteho +5 W muuntaja* 10 W muuntaja 5 W muuntaja Säädettävä tehoasetus Matala, keski, korkea Täysin säädettävä Matala, keski, korkea Virtalähde 6 D-kennoparistoa 8 D-kennoparistoa 6 C-kennoparistoa Pariston tarkistus Jatkuva Jatkuva Käynnistyksen yhteydessä (ilman akkua) 11.1 lb. / 5,0 kg 9 lb. / 4,1 kg 2.5 lb. / 1,9 kg FCC & EN vaatimukset Luokka A Luokka B Luokka A *Kun ulkoinen virtalähde liitetään ST-33Q:hun tai käytetään ladattavia akkuja, nimellisteholtaan maks. 10 watin teho voidaan tuottaa suorakytkentätilassa. SeekTech ST-33Q Linjalähetin Erinomainen lähetin virran indusoimiseen kohdejohtoon. Paranna tehokkuutta ja jatka jäljitystä indusoimalla yli kahdeksan kertaa enemmän virtaa kohdejohtoon. Markkinoiden monipuolisin lähetin kaikille suorakytkentätaajuuksille välillä 10 Hz ja 93 khz. Äänimerkki vahvistaa virtapiirin riittävyyden ennen jäljityksen aloittamista. Taajuudet: Suora kytkentä (tehdasasetus): 128 Hz, 1 khz, 8 khz, 33 khz, 93 khz. Suora kytkentä (käyttäjän määrittämä): 10 Hz - 93 khz. Induktio: 8 khz, 33 khz SeekTech ST-33Q -lähetin (5 W) ,

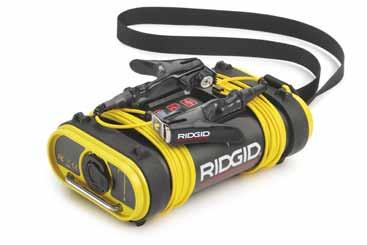

29 SeekTech ST-510 Linjalähetin 10 watin täysin säädettävä lähtöteho. LCD-näyttö näyttää resistanssista ja virran kulusta välittömän visuaalisen ilmaisun. Kaksi tukevilla kiinnittimillä varustettua 25' (7,62 m) lyijyjohdinta. Yhteensopiva kilpailijoiden laitteiden kanssa. Äänimerkki vahvistaa virtapiirin riittävyyden ennen jäljityksen aloittamista. Taajuudet: Suora kytkentä: 128 Hz, 1 khz, 8 khz, 33 khz ja 93 khz. Induktio: 1 khz, 8 khz, 33 khz, 93 khz. Kilpailijoiden taajuudet: saatavana sekä suoralla kytkennällä että induktiolla SeekTech ST-510 -lähetin (10 W) 9 4,1 SeekTech ST-305 Linjalähetin Teholtaan 5 watin kevyt ja kompakti lähetin. Pystyy lähettämään kaksi taajuutta samanaikaisesti. Äänimerkki vahvistaa virtapiirin riittävyyden ennen jäljityksen aloittamista. Taajuudet: Suora kytkentä: 1 khz, 8 khz, 33 khz, 93 khz. Induktio: 1 khz, 8 khz, 33 khz, 93 khz SeekTech ST-305 -lähetin (5 W) 2.5 1,9 SeekTech-induktiosignaaliliitin Mahdollistaa signaalin lähettämisen kaapeliin tai putkeen, kun suora kytkentä ei ole mahdollinen. Yhteensopiva kaikkien RIDGID -lähettimien kanssa SeekTech 4" (100 mm) -induktiosignaaliliitin 2 0,

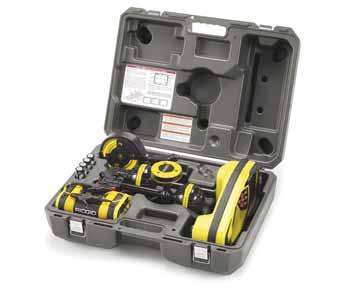

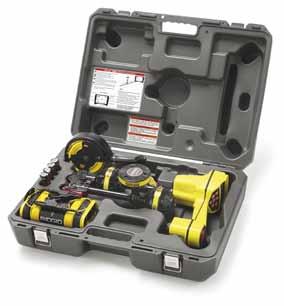

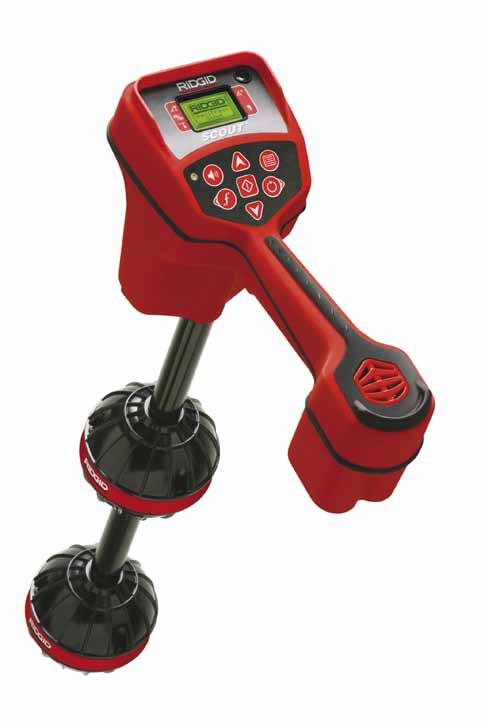

30 NaviTrack Scout -paikannin NaviTrack Scout -paikannin on suunniteltu ratkaisemaan vaativimmat etälähetinpaikannukset (anturi) monisuuntaisella paikannustekniikalla. Helpommat paikannukset NaviTrack Scoutin monisuuntainen antennitekniikka näkee koko signaalin koko ajan. Maksimoi signaalin voimakkuus ja löydä kohde. Ei paikannusta hankaloittavia nollia tai vääriä maksimiarvoja. Tarkkuus Tämä paikannin vahvistaa paikannuskohdan käyttämällä mikrokarttanäyttöä, johon on merkitty selkeät navat kohteen etu- ja takapuolella, mikä varmistaa tarkan paikannuksen. Automaattinen syvyys Syvyys lasketaan automaattisesti ja näytetään, kun ollaan kohteen yläpuolella lbs. (1,4 kg). Virtalähde... 4 C-kennoparistoa. Pariston kestoikä... Noin 24 tuntia. Vakiotaajuudet Anturi Hz, 512 Hz, 640 Hz ja 33 khz. Johdon jäljitys Hz, 8 khz ja 33 khz. Passiivinen AC Johdon jäljitys Hz, 50 Hz. Vakiovarusteet Kova muovinen kantokotelo. Pintamerkit ja kiinnike. Ohje-DVD. Käyttäjän käsikirja. 4 C-kennoparistoa. NaviTrack Scout sopii erinomaisesti SeeSnake-kameroita ja muita antureita paikantaville käyttäjille, joiden on silloin tällöin paikannettava jännitteisiä linjoja NaviTrack Scout -paikannin 3 1, Scout-kantokotelo , Merkit ja kiinnike Täyttää standardien FCC luokan B ja EN luokan B vaatimukset

31 NaviTrack -lähettimet Lähetin Voidaan kiinnittää viemärinavausjouseen tai korkeapaineletkuun lähettimen paikantamiseksi putkessa. Vilkkuva LED-merkkivalo osoittaa, että anturi on toiminnassa. Täyttää standardien FCC luokan B ja EN luokan B vaatimukset Etälähetin, 512 AAA 0.4 0, Sovitin 5 8" & 3 4" (16 mm & 20 mm) rumpukoneen jousille Sovitin 7 8" (22 mm) Sec. & 1 2" (12 mm) rumpukoneen jousille Sovitin 5 8" (16 mm) Sec. & 3 8" (10 mm) rumpukoneen jousille Sovitin 1¼" (32 mm) jatkojousille Kelluva lähetin Ihanteellinen saostuskaivojen paikannukseen. 512 Hz signaali. Vilkkuva LED-merkkivalo osoittaa, että anturi on toiminnassa. Huuhdeltava. Toimii paristolla. Täyttää standardien FCC luokan B ja EN luokan B vaatimukset Kelluvat anturit (2) ja varaparisto 0.4 0,18 SeeSnake FleXmitter -lähetin SeeSnake FleXmitter 512 Hz paikallistaa johdossa olevan kameran (nyt vakiona kaikissa SeeSnake-keloissa: Mini-SeeSnake, SeeSnake Standard ja SeeSnake itsetasaava). Jos SeeSnake-kamerassa ei ole lähetintä, voit päivittää kameraan FleXmitter-lähettimellä. Täyttää standardien FCC luokan A ja EN luokan B vaatimukset SeeSnake FleXmitter linjakytketty lähetin , Mini-SeeSnake FleXmitter 1 0,
