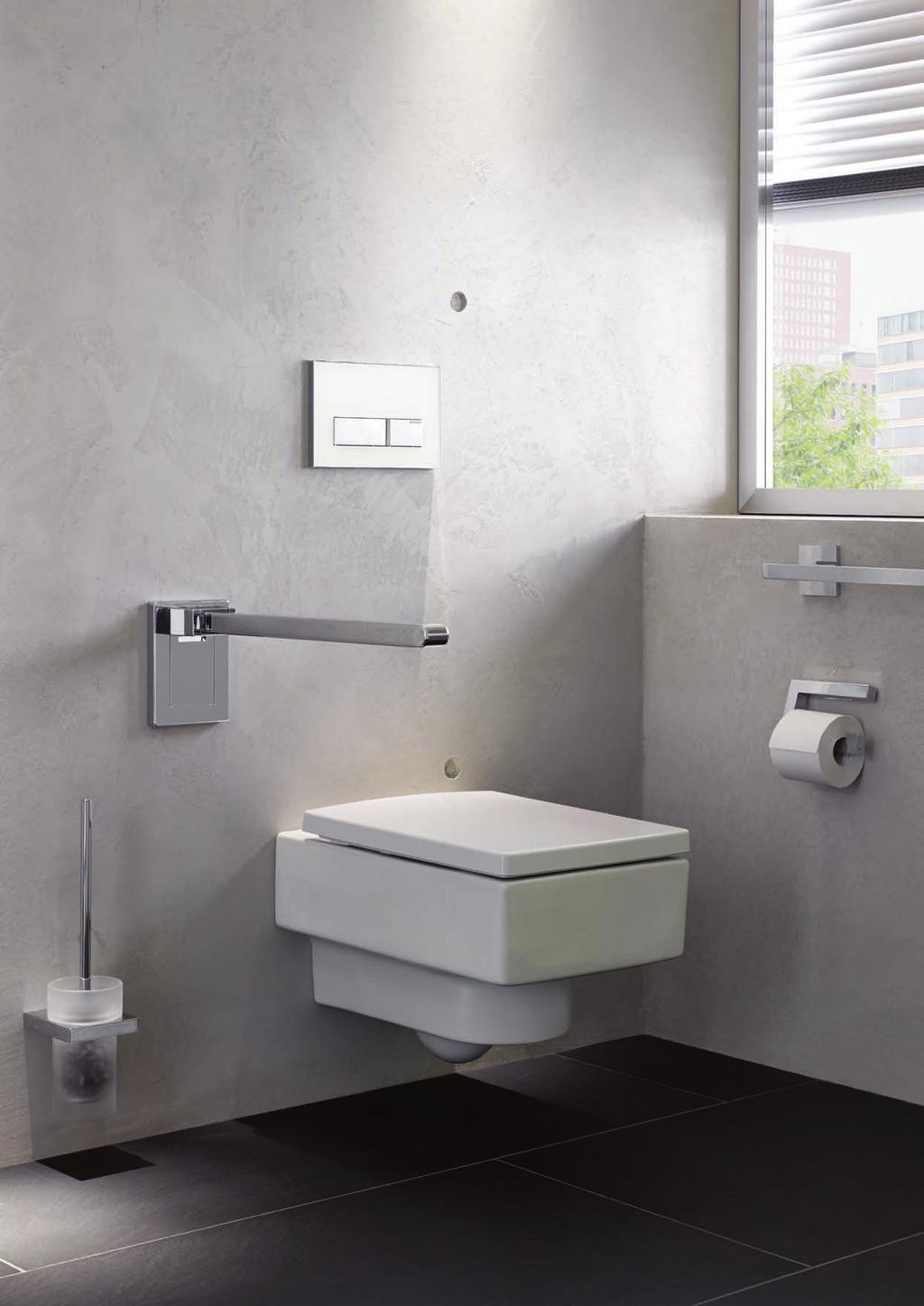

1 Muunneltavat esteettömyysratkaisut HEWI liikuteltavat istuimet ja tuet INTERIEUR WC mit Stützklappgriff und Accessoires aus Chrom

2 HEWI 2

3 LIIKUTELTAVAT SARANOIDUT ISTUIMET JA TUKIKAITEET H än een - Liikuteltavat istuimet ja tukikaiteet kiinnitetään seinäkiinnikkeeseen, kun niille syntyy tarve. Haluttaessa ne voidaan poistaa ja tilalle asettaa tyylikäs ja samalla huomaamaton peitekilpi. HEWI TAMSALE 3

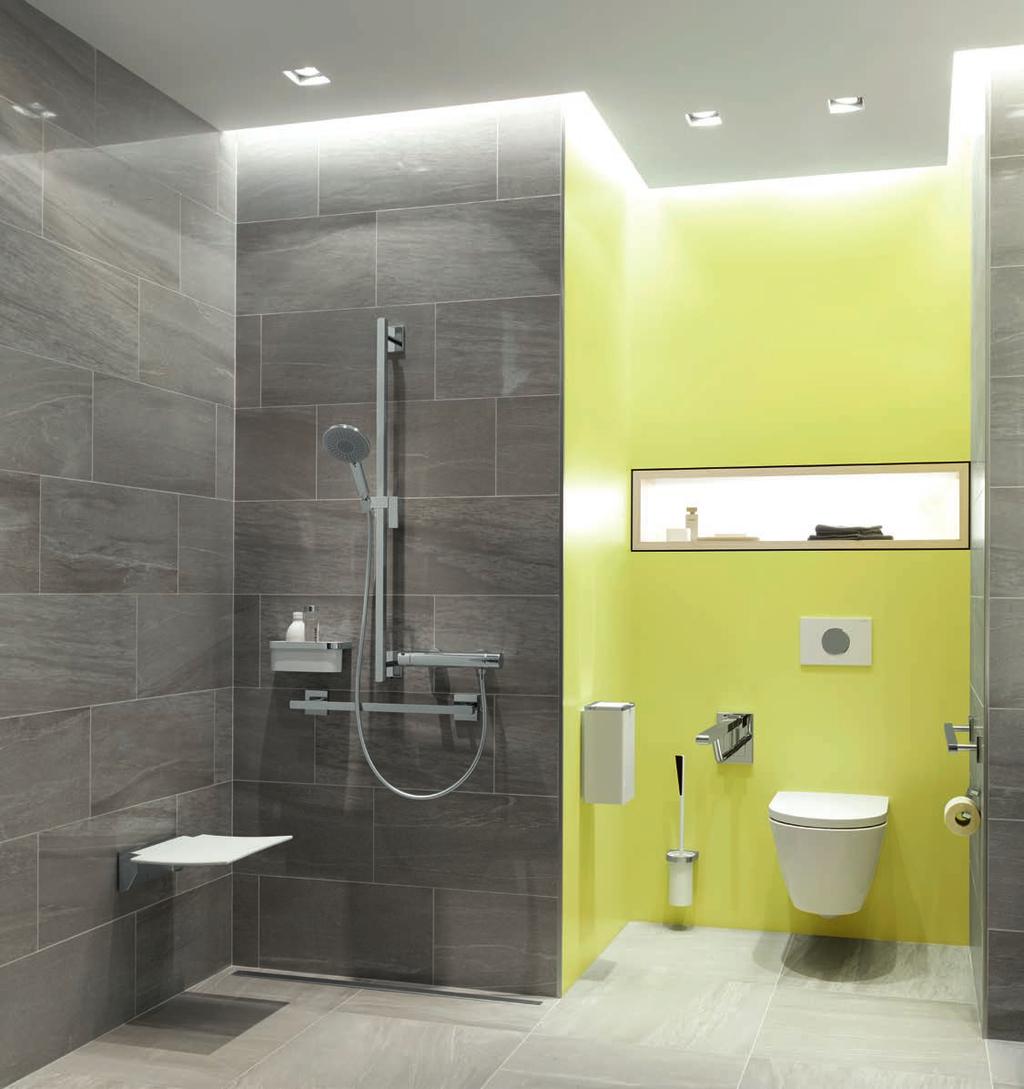

4 Joustavuutta pesutilaan Liikuteltavalla suihkuistuimella ja tukikaiteilla varustettu kylpyhuone tarjoaa käyttäjilleen mukavuutta, helppoutta ja joustavuutta. HEWI TAMSALE 4

5 INTERIEUR Gleiches Szenario wie linke Seite nur mit Abdeckplatten WC mit Abdeckkappe in WARM TOUCH Ausführung/BFW-Plattform Accessoires S 800 (WC-Papierrollenhalter, WC-Bürstengarnitur, WC-Papierersatzrollenhalter Dusche mit Abdeckkappen in WARM TOUCH Ausführung/BFW.Plattform (Duschsitz und Haltegriff), Duschkorb, Duschvorhang PRODUKTTEXT Einfachheit / Montage Kombinierbar mit allen Sanitärsystemen und-serien Kostenvorteil Tilalle voidaan asettaa huomaamattomat peitekilvet, kun istuimia ja tukikaiteita ei tarvita. Kuvassa peilikiillotetut kilvet valkoisella kehyksellä. HEWI TAMSALE 5

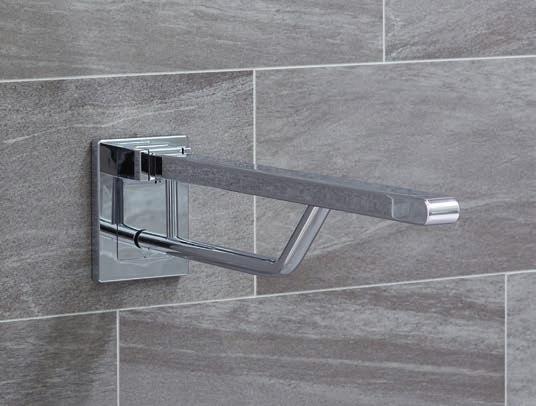

6 Liikuteltavat saranoidut tukikaiteet Saranoitujen tukikaiteiden tuki ja vakaa pito luovat turvaa käyttäjälleen pesualtaan, WC:n tai suihkun luona. Saranoitu tukikaide kiinnitetään kiinteästi asennettuun seinäkiinnikkeeseen ja voidaan poistaa helposti ilman työkaluja, kun sille ei ole enää tarvetta. Alla on pieni jousi, joka aukaisee lukituksen kevyellä sormenkosketuksella tukikaiteen poistamiseksi. Tukikaiteen tilalle asetetaan peitelevy, joka on saatavissa niin valkoisena (polyamidi) kuin hiottuna tai peilikiillotettuna (ruostumaton teräs). HEWI TAMSALE 6

7 Tuotevaihtoehdot ja materiaalit Polyamidi Polyamidi WARM TOUCH WARM TOUCH Kromi Kromi XA Ruostumaton teräs XA Ruostumaton teräs Liikuteltava saranoitu tukikaide tarjoaa saman toiminnallisuuden kuin kiinteästi asennettu tukikaide: ne voidaan taittaa seinää vasten tilan säästämiseksi ja kantavuus on sama. Valittavissa on joko "Mono"- tai "Duo" -versio, jossa alempi tuki antaa käyttäjälle lisätukea eri asennoissa. Suuri määrä erilaisia materiaalivaihtoehtoja (kromattu, ruostumaton teräs, polyamidi ja Warm Touch) sekä eri muotokielet auttavat löytämään sopivimman vaihtoehdon erilaisiin kylpyhuoneympäristöihin. Tyylikkäät HEWI Warm Touch -tukikaiteet näyttävät kromipintaisilta, mutta ovat pintamateriaaliltaan polyamidia (runko terästä), joka on miellyttävän lämmin pinta koskettaa. HEWI TAMSALE 7

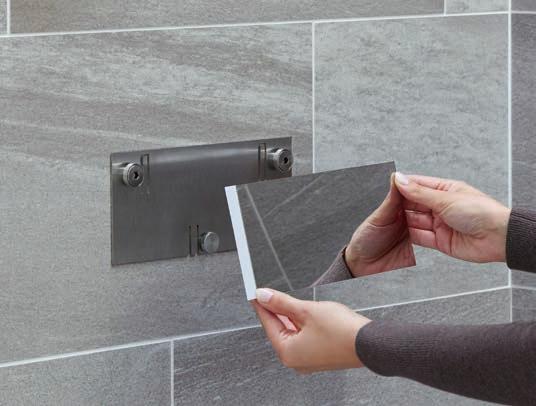

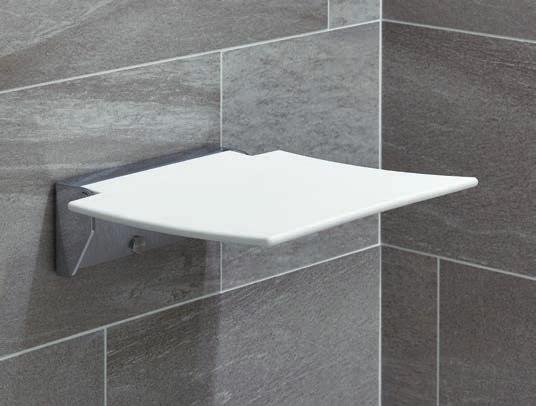

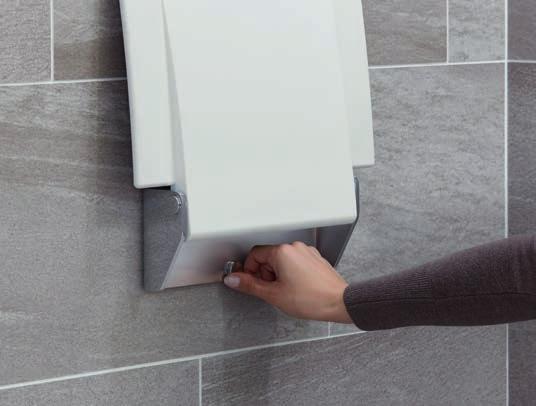

8 Liikuteltavat suihkuistuimet HEWI suihkuistuimet tarjoavat mukavuutta ja käytännöllisyyttä suihkutilaan. Istumismahdollisuus lisää myös huomattavasti turvallisuutta suihkussa käyntiin. Tarvittaessa liikuteltavat istuimet voidaan asentaa kiinteään seinäkiinnikkeeseen. Istuin varmistetaan paikalleen kevyesti käsivoimin kierrettävällä nupilla. Istuin irrotetaan kiertämällä nuppi auki ja nostamalla istuin pois. Tilalle asetetaan peitekilpi. HEWI TAMSALE 8

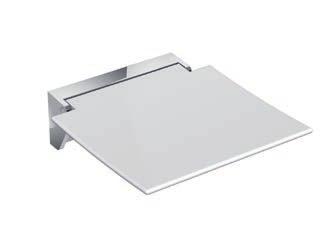

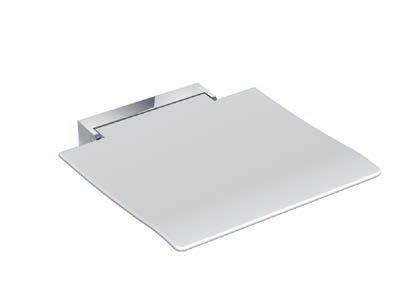

9 Liikuteltava saranoitu istuin Liikuteltava saranoitu istuin R 380 Materiaalit ja pinnat Istuimet Antrasiitin harmaa Valkoinen Seinäkiinnike Liikuteltava saranoitu istuin 450 Kromi Hiottu ruostumaton teräs Valkoinen pulverimaalattu Liikuteltavat saranoidut istuimet ovat saatavissa eri mitoissa, mahdollistaen istuinten sovittamisen erikokoisiin kylpyhuoneisiin. Istuinten kantavuus on 150 kg. Tuotteet on valmistettu korkealuokkaisesta, lasikuituvahvistetusta synteettisestä materiaalista. Asennuksen jälkeen näkyvissä ei ole lainkaan kiinnitysruuveja. Istuimessa on miellyttävä, luistamaton pinta. Istuin voidaan taittaa tilan säästämiseksi seinää vasten. Seinäkiinnike on valmistettu ruostumattomasta teräksestä ja on saatavissa joko kromattuna, hiottuna tai valkoiseksi pulverimaalattuna. Istuinosa on saatavissa valkoisena tai antrasiitin harmaana. HEWI TAMSALE 9

10 Tilausohje Liikuteltavat saranoidut istuimet LIIKUTELTAVAT SARANOIDUT ISTUIMET VAADITTAVA OSA VALITSE VAIHTOEHDOISTA R seinäkiinnike kromattua istuin lasikuituvahvistettua polyamidia valkoisena tai antrasiitin harmaana (määritä väri) R seinäkiinnike kromattua istuin lasikuituvahvistettua polyamidia valkoisena tai antrasiitin harmaana (määritä väri) seinäkiinnike kromattua istuin lasikuituvahvistettua polyamidia valkoisena tai antrasiitin harmaana (määritä väri) XA seinäkiinnike hiottua ruostumatonta terästä istuin lasikuituvahvistettua polyamidia valkoisena tai antrasiitin harmaana (määritä väri) XA seinäkiinnike hiottua ruostumatonta terästä istuin lasikuituvahvistettua polyamidia valkoisena tai antrasiitin harmaana (määritä väri) XA seinäkiinnike hiottua ruostumatonta terästä istuin lasikuituvahvistettua polyamidia valkoisena tai antrasiitin harmaana (määritä väri) seinäkiinnike VAIHTOEHTO VAIHTOEHTO peitekilpi seinäkiinnikkeelle etulevy peilikiillotettua reunat polyamidia, väri 98 (signal white) XA peitekilpi seinäkiinnikkeelle etulevy hiottua reunat polyamidia, väreissä 98 (signal white ), 90 (jet black), 92 (anthracite grey), 98 (signal white) tai 99 (pure white) R seinäkiinnike, valkoiseksi pulverimaalattu istuin lasikuituvahvistettua polyamidia, valkoinen / antrasiitin harmaa seinäkiinnike, valkoiseksi pulverimaalattu istuin lasikuituvahvistettua polyamidia, valkoinen / antrasiitin harmaa seinäkiinnike, valkoiseksi pulverimaalattu istuin lasikuituvahvistettua polyamidia, valkoinen / antrasiitin harmaa VAIHTOEHTO peitekilpi seinäkiinnikkeelle etulevy ja reunat polyamidia, väreissä 98 (signal white ) tai 99 (pure white)

11 Liikuteltavat saranoidut istuimet Tilausohje TAI YHDISTELMÄNÄ VALITSE KIINNITYSTARVIKKEET (SEINÄN MUKAAN) VALINNAISESTI LISÄKSI BM17.2 Kiinnitystarvikkeet betoniseiniin (> C20/C25) ETA-11/ rst-koneruuvia M 10 x 30 mm 2 rampamuhvia M 10 x 110 mm TAI TAI kiinnityssetti, jossa seinäkiinnike ja peitekilpi (peilikiillotettua ruostumatonta terästä) peitekilven reunat polyamidia, väri 98 (signal white) XA kiinnityssetti, jossa seinäkiinnike ja peitekilpi XA (hiottua ) peitekilven reunat polyamidia, väreissä 98 (signal white ), 90 (jet black), 92 (anthracite grey), 98 (signal white) tai 99 (pure white) Lisäksi tilattavissa: Injektiomassa (HEWI tilausnumero ) tai voidaan käyttää työmaalla: Hilti HIT-HY200A injektiomassaa BM10.2 Kiinnitystarvikkeet betoniseiniin (> C20/C25) 2 rst-ruuvia 10 x 95 mm 2 tulppaa HILTI HUD 14 x 70 mm BM11.2 Kiinnitys kevytbetoniharkkoseinään (> P2) 2 rst-koneruuvia M 10 x 30 mm 2 seulahylsyä HIT-SC 22 x 85 mm 2 sisäkierteistä hylsyä HIT-IC Lisäksi tilattavissa: Injektiomassa (HEWI tilausnro ) Kartioporanterä (HEWI tilausnro ) tai voidaan käyttää työmaalla: Hilti HIT-HY 270 injektiomassa Hilti TE-C PB 22/100 kartioporanterä BM12.2 Kiinnitys kevytrakenteisiin seiniin (kipsilevy) Takana oltava vähintään 30 mm kovapuiset runkotolpat 2 rst-ruuvia 10 x 95 mm BM13.2 Kiinnitys kevytrakenteisiin seiniin (kipsilevy) Takana teräksiset pystyrangat BM18.2 Kiinnitys tiiliseinään: VALINNAINEN VALINNAINEN Suoja- ja säilytyspussi valkoinen synteettinen päällimateriaali sisäpuolen fleece-pinta suojaa tuotetta Kiinteästi asennettava selkänoja Lasikuituvahvistettua polyamidia valkoisena (98 signal white) tai antrasiitin harmaana (92 anthracite grey) TAI kiinnityssetti, jossa seinäkiinnike ja peitekilpi joko värissä 98 (signal white) tai 99 (pure white) Täystiili Reikätiili Ontto tiilirakenne Siporex Euroopan tekninen hyväksyntä: ETA-13/1036 Lisäksi tilattavissa: Injektiomassa (HEWI tilausnumero ) tai voidaan käyttää työmaalla: Hilti HIT-HY 270 injektiomassa VALINNAINEN

12 Tilausohje Liikuteltavat taitettavat tukikaiteet LIIKUTELTAVAT SARANOIDUT TUKIKAITEET VAADITTAVA OSA VALITSE VAIHTOEHDOISTA PolyamidI mm mm mm WARM TOUCH mm mm mm Kromi mm mm mm mm mm mm seinäkiinnike VAIHTOEHTO VAIHTOEHTO peitekilpi seinäkiinnikkeelle etulevy ja reunat polyamidia, väreissä 98 (signal white ) tai 99 (pure white) peitekilpi seinäkiinnikkeelle etulevy peilikiillotettua reunat polyamidia, väri 98 (signal white) mm mm mm Ruostumaton teräs XA 600 mm XA 700 mm XA 850 mm VAIHTOEHTO XA peitekilpi seinäkiinnikkeelle etulevy hiottua ruostumatonta terästä reunat polyamidia, 98 (signal white ), 90 (jet black), 92 (anthracite grey), 98 (signal white) tai 99 (pure white)

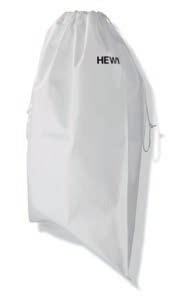

13 Liikuteltavat taitettavat tukikaiteet Tilausohje TAI YHDISTELMÄNÄ VALITSE KIINNITYSTARVIKKEET (SEINÄN MUKAAN) VALINNAISESTI LISÄKSI BM17.3M Kiinnitystarvikkeet betoniseiniin (> C20/C25) ETA-11/ rst-koneruuvia M 10 x 30 mm 2 rampamuhvia M 10 x 110 mm TAI TAI kiinnityssetti, jossa seinäkiinnike ja peitekilpi peitekilven etulevy ja reunat polyamidia, väreissä 98 (signal white ) tai 99 (pure white) kiinnityssetti, jossa seinäkiinnike ja peitelevy peitekilven etulevy peilikiillotettua peitekilven reunat polyamidia, väri 98 (signal white) Lisäksi tilattavissa: Injektiomassa (HEWI tilausnumero ) tai voidaan käyttää työmaalla: Hilti HIT-HY200A injektiomassaa BM11.3M Kiinnitys kevytbetoniharkkoseinään (> P2) 2 rst-koneruuvia M 10 x 30 mm 2 seulahylsyä HIT-SC 22 x 85 mm 2 sisäkierteistä hylsyä HIT-IC Lisäksi tilattavissa: Injektiomassa (HEWI tilausnro ) Kartioporanterä (HEWI tilausnro ) tai voidaan käyttää työmaalla: Hilti HIT-HY 270 injektiomassa Hilti TE-C PB 22/100 kartioporanterä BM12.3M Kiinnitys kevytrakenteisiin seiniin (kipsilevy) Takana oltava vähintään 30 mm kovapuiset runkotolpat 2 rst-ruuvia 10 x 95 mm VALINNAINEN VALINNAINEN Suoja- ja säilytyspussi valkoinen synteettinen päällimateriaali sisäpuolen fleece-pinta suojaa tuotetta BM18.3M Kiinnitys seulahylsyllä ø 18 mm: reikätiili ontto tiilirakenne Euroopan tekninen hyväksyntä: ETA-13/1036 Kiinnitys ilman seulahylsyä: TAI XA seinäkiinnike ja peitekilpi XA (hiottu rt) peitekilven reunat polyamidia, 98 (signal white ), 90 (jet black), 92 (anthracite grey), 98 (signal white) tai 99 (pure white) Täystiili Siporex Euroopan tekninen hyväksyntä: ETA-13/1036 Lisäksi tilattavissa: Injektiomassa (HEWI tilausnumero ) tai voidaan käyttää työmaalla: Hilti HIT-HY 270 injektiomassa VALINNAINEN
