1 HKR-penkkien tilausohje 1 / Versio 2.0 Tuotteet ovat konfiguroitavia, mikä tarkoittaa sitä, että kullekin neljästä mallista on vain yksi nimikenumero. Tilauksen yhteydessä ilmoitetaan nimikenumeron lisäksi tässä dokumentissa listatut konfigurointivaihtoehdot. Tässä dokumentissa on myös täydellinen lista penkkien varaosista, joita tarvitaan rikkoutuneen tilalle. Sisällysluettelo HKR110M (D3) Peruspenkki... 2 HKR110M Varaosat peruspenkille... 3 HKR111 Varaosat peruspenkin perustukselle... 4 HKR120M (D4) Perustuoli... 5 HKR120M Varaosat perustuolille... 6 HKR121 Varaosat perustuolin perustukselle... 7 HKR130M (D8) Metsäpenkki... 8 HKR130M Varaosat metsäpenkille... 9 HKR131 Varaosat metsäpenkin perustukselle HKR140M (D1) Penkki metallijalka HKR140M Varaosat metallijalkapenkille HKR141 Varaosat metallijalkapenkin perustukselle... 15

2 HKR110M (D3) Peruspenkki Kuvan penkin konfiguraatio: HKR110M Päätykäsinoja : OIKEA Välikäsinoja: OIKEA Väri (Puu / metalli): Quartz Grey RAL 7039 / Black Grey RAL 7021 Kaikki konfigurointivaihtoehdot peruspenkille HKR110M Päätykäsinoja: EI / VASEN / OIKEA / VASEN JA OIKEA Välikäsinoja: EI / VASEN / OIKEA / VASEN JA OIKEA Väri (Puu - metalli): Black grey RAL RST Quartz Grey RAL Black Grey RAL 7021 Black Green RAL Graphite Black RAL 9011 Chestnut Brown RAL Black Grey RAL 7021 Vaalea Helsinki vihreä TVT 172M - RST Peruspenkin perustus HKR111 Huom. Sisältää kiven lisäksi tarvittavat lisäosat ja kiinnikkeet. 2 / 15

3 HKR110M (D3) Varaosat peruspenkille Metalliosat RUNKO KÄSINOJALLA BLACK GREY RUNKO KÄSINOJALLA GRAPHITE BLACK RUNKO KÄSINOJALLA RST RUNKO BLACK GREY RUNKO GRAPHITE BLACK RUNKO RST SELKÄNOJAN TUKI BLACK GREY SELKÄNOJAN TUKI GRAPHITE BLACK SELKÄNOJAN TUKI RST ISTUIMEN TUKI BLACK GREY ISTUIMEN TUKI GRAPHITE BLACK ISTUIMEN TUKI RST VÄLIKÄSINOJA BLACK GREY VÄLIKÄSINOJA GRAPHITE BLACK VÄLIKÄSINOJA RST Puuosat PENKKIRIMA RAL 7021 Black Grey PENKKIRIMA RAL 7039 Quartz Grey PENKKIRIMA RAL 6012 Black Green PENKKIRIMA RAL 8015 Chestnut Brown PENKKIRIMA Vaalea Helsinki vihreä TVT 172M KÄSINOJA RAL 7021 Black Grey KÄSINOJA RAL 7039 Quartz Grey KÄSINOJA RAL 6012 Black Green KÄSINOJA RAL 8015 Chestnut Brown KÄSINOJA Vaalea Helsinki vihreä TVT 172M 3 / 15

4 Kiinnikkeet UPPOKANTARUUVI 30 mm UPPOKANTARUUVI 45 mm HKR ASENNUSPUTKI Varaosat peruspenkin perustukselle PENKIN LAATTA pelkkä betoni SÄÄTÖLAATTA # ALUSLAATTA Ø24/ KUUSIORUUVI M12x160 4 / 15

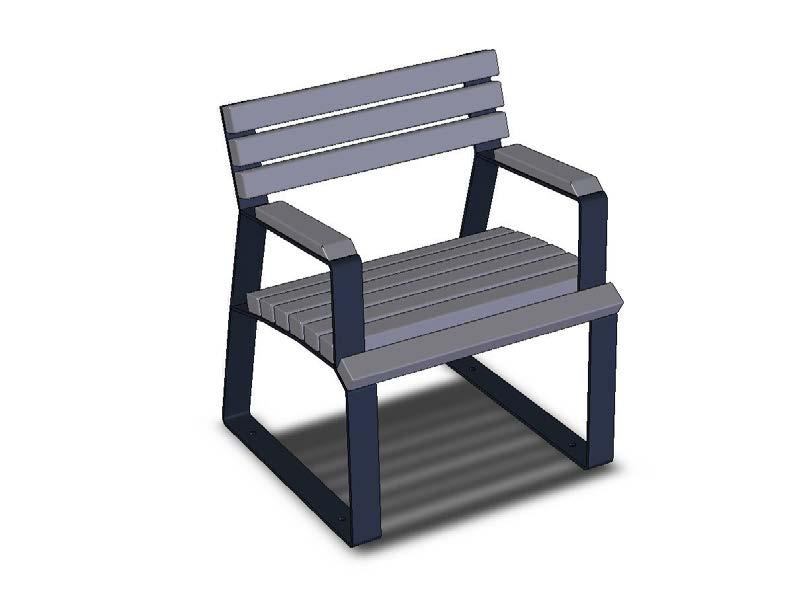

5 HKR120M (D4) Perustuoli Kuvan tuolin konfiguraatio HKR120M Päätykäsinojat: KYLLÄ Väri (Puu / metalli): Quartz Grey RAL 7039 / Black Grey RAL 7021 Kaikki konfiguraatiovaihtoehdot perustuolille HKR120M Käsinojat: EI / KYLLÄ Väri (Puu - metalli): Black grey RAL RST Quartz Grey RAL Black Grey RAL 7021 Black Green RAL Graphite Black RAL 9011 Chestnut Brown RAL Black Grey RAL 7021 Vaalea Helsinki vihreä TVT 172M - RST Perustuolin perustus HKR121 Huom. Sisältää kiven lisäksi tarvittavat lisäosat ja kiinnikkeet. 5 / 15

6 HKR120M (D4) Varaosat perustuolille Metalliosat RUNKO KÄSINOJALLA BLACK GREY RUNKO KÄSINOJALLA GRAPHITE BLACK RUNKO KÄSINOJALLA RST RUNKO BLACK GREY RUNKO GRAPHITE BLACK RUNKO RST Puuosat TUOLIRIMA RAL 7021 Black Grey TUOLIRIMA RAL 7039 Quartz Grey TUOLIRIMA RAL 6012 Black Green TUOLIRIMA RAL 8015 Chestnut Brown TUOLIRIMA Vaalea Helsinki vihreä TVT 172M KÄSINOJA RAL 7021 Black Grey KÄSINOJA RAL 7039 Quartz Grey KÄSINOJA RAL 6012 Black Green KÄSINOJA RAL 8015 Chestnut Brown KÄSINOJA Vaalea Helsinki vihreä TVT 172M Kiinnikkeet UPPOKANTARUUVI 30 mm UPPOKANTARUUVI 45 mm 6 / 15

7 HKR121 Varaosat perustuolin perustukselle ASENNUSPUTKI TUOLIN LAATTA pelkkä betoni SÄÄTÖLAATTA # ALUSLAATTA Ø24/ KUUSIORUUVI M12x160 7 / 15

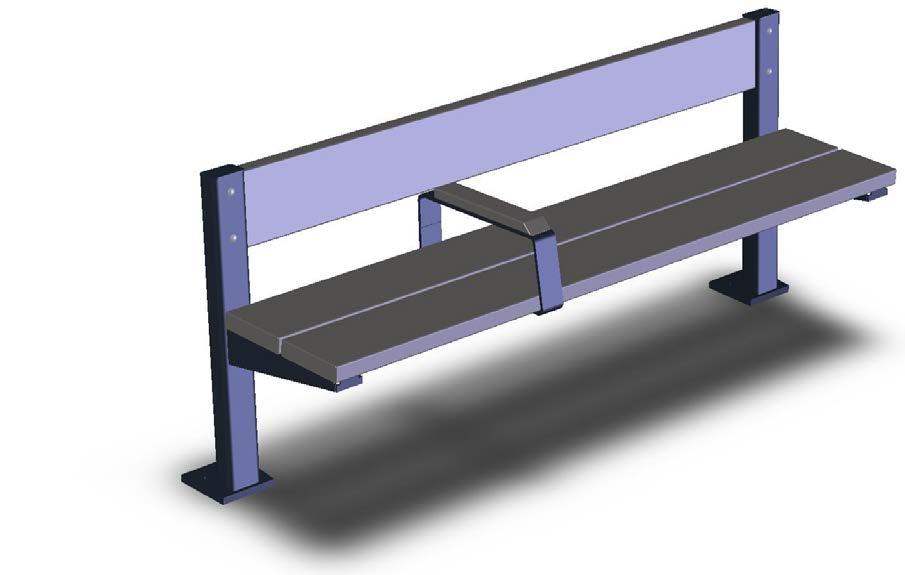

8 HKR130M (D8) Metsäpenkki Kuvan tuolin konfiguraatio HKR130M Välikäsinojat: OIKEA Väri (Puu / metalli): Quartz Grey RAL 7039 / Black Grey RAL 7021 Perustus: Pinta Kaikki konfiguraatiovaihtoehdot metsäpenkille HKR130M Välikäsinojat: EI / VASEN / OIKEA / VASEN JA OIKEA Väri (Puu - metalli): Quartz Grey RAL Black Grey RAL 7021 Black Green RAL 6012 / Graphite Black RAL 9011 Chestnut Brown RAL 8015 / Black Grey RAL 7021 Black grey RAL 7021 / Black grey RAL 7021 Quartz Grey RAL 7039 / Quartz Grey RAL 7039 Perustus: Pinta / Syvä Metsäpenkin perustus HKR131 Huom. Sisältää kiven lisäksi tarvittavat lisäosat ja kiinnikkeet. 8 / 15

9 HKR130M (D8) Varaosat metsäpenkille Metalliosat JALKA VASEN pitkä BLACK GREY JALKA VASEN pitkä GRAPHITE BLACK JALKA VASEN pitkä QUARTZ GREY JALKA OIKEA pitkä BLACK GREY JALKA OIKEA pitkä GRAPHITE BLACK JALKA OIKEA pitkä QUARTZ GREY JALKA VASEN lyhyt BLACK GREY JALKA VASEN lyhyt GRAPHITE BLACK JALKA VASEN lyhyt QUARTZ GREY JALKA OIKEA lyhyt BLACK GREY JALKA OIKEA lyhyt GRAPHITE BLACK JALKA OIKEA lyhyt QUARTZ GREY KÄSINOJA BLACK GREY KÄSINOJA GRAPHITE BLACK KÄSINOJA QUARTZ GREY 9 / 15

10 HATTU BLACK GREY HATTU GRAPHITE BLACK HATTU QUARTZ GREY Puuosat SELKÄNOJA RAL 7021 Black Grey SELKÄNOJA RAL 7039 Quartz Grey SELKÄNOJA RAL 6012 Black Green SELKÄNOJA RAL 8015 Chestnut Brown ISTUINOSA RAL 7021 Black Grey ISTUINOSA RAL 7039 Quartz Grey ISTUINOSA RAL 6012 Black Green ISTUINOSA RAL 8015 Chessnut Brown KÄSINOJA RAL 7021 Black Grey KÄSINOJA RAL 7039 Quartz Grey KÄSINOJA RAL 6012 Black Green KÄSINOJA RAL 8015 Chestnut Brown Kiinnikkeet ALUSLAATTA M LUKKORUUVI M8x HATTULUKKOMUTTERI M KALUSTERUUVI M8x MUTTERI NYLOC M UPPOKANTARUUVI 30 mm UPPOKANTARUUVI 45 mm 10 / 15

11 HKR131 Varaosat metsäpenkin perustukselle ALUSLAATTA Ø24/ SÄÄTÖLAATTA # METSÄPENKIN LAATTA pelkkä betoni KUUSIOKOLORUUVI M12x80 11 / 15

12 HKR140M (D1) Penkki metallijalka Kuvan penkin konfiguraatio: HKR140M Välikäsinoja: VASEN Väri (Puu / metalli): Chestnut Brown RAL 8015 / RST Perustus: Syvä Kaikki konfigurointivaihtoehdot peruspenkille HKR140M Välikäsinoja: EI / VASEN / OIKEA / VASEN JA OIKEA Väri (Puu - metalli): Black grey RAL RST Valtti Color RST Chestnut Brown RAL 8015 RST Perustus: Pinta / syvä Penkin (metallijalka) perustus HKR141 Huom. Sisältää kiven lisäksi tarvittavat lisäosat ja kiinnikkeet. 12 / 15

13 HKR140M (D1) Varaosat metallijalkapenkille Metalliosat RUNKO KÄSINOJALLA RST ISTUIMEN TUKI RST VASEN PÄÄTY RST OIKEA PÄÄTY RST RUNKO RST JALKA SYVÄ RST JALKA PINTA RST 13 / 15

14 Puuosat PENKKIRIMA RAL 7021 Black Grey PENKKIRIMA Valtti Color PENKKIRIMA RAL 8015 Chestnut Brown YLÄ- JA ALARIMA RAL 7021 Black Grey YLÄ- JA ALARIMA Valtti Color YLÄ- JA ALARIMA RAL 8015 Chestnut Brown KÄSINOJA RAL 7021 Black Grey KÄSINOJA Valtti Color KÄSINOJA RAL 8015 Chestnut Brown Kiinnikkeet UPPOKANTARUUVI Ø4x UPPOKANTARUUVI Ø5x35 M99452 UPPOKANTARUUVI M10x UPPOKANTARUUVI M8x ALUSLAATTA Ø24/ MUTTERI M8 14 / 15

15 HKR141 Varaosat metallijalkapenkin perustukselle PENKIN LAATTA pelkkä betoni SÄÄTÖLAATTA ALUSLAATTA Ø24/ KUUSIORUUVI M12x60 15 / 15
