MALLINNUSRAPORTTI TYÖNUMERO: SIMO PIETILÄN TILA OY KANALAN HAJUPÄÄSTÖN MATEMAATTINEN MALLINNUS SWECO YMPÄRISTÖ OY TURKU

Transkriptio

1 HAJUMALLINNUSRAPORTTI - SIMO PIETILÄN TILA OY - YVA-SELOSTUS LIITE 3 MALLINNUSRAPORTTI TYÖNUMERO: SIMO PIETILÄN TILA OY KANALAN HAJUPÄÄSTÖN MATEMAATTINEN MALLINNUS SWECO YMPÄRISTÖ OY TURKU

2 Muutoslista FIMIKM FIMIKM FILAHD VALMIS FIMIKM FIMIKM FILAHD LUONNOS MUUTOS PÄIVÄYS HYVÄKSYNYT TARKASTANUT LAATINUT HUOMAUTUS

3 Sisältö 1 HANKKEEN KUVAUS Hankkeen sijainti HAJUPÄÄSTÖN MATEMAATTINEN MALLINTAMINEN Yleistä hajupäästöistä AERMOD -ohjelmisto Hajupäästön matemaattinen malli Mallinnuksessa käytetyt kertoimet ja päästölähteet HAJUMALLINNUKSEN TULOKSET LÄHTEET... 6 Liitteet: Liite 1 Liite 2 Liite 3 Liite 4 Liite 5 VE0, hajupäästö 1 hy/m 3 prosenttia vuoden tunneista VE1, hajupäästö 1 hy/m 3 prosenttia vuoden tunneista VE2, hajupäästö 1 hy/m 3 prosenttia vuoden tunneista VE3a, hajupäästö 1 hy/m 3 prosenttia vuoden tunneista VE3b, hajupäästö 1 hy/m 3 prosenttia vuoden tunneista Taulukot: Kuvat: Taulukko 2.1 Mallinnuksessa käytetyt säätiedot Taulukko 2.2 Hajumallinnuksessa käytetyt päästömäärät Kuva 1. Hankealueen sijainti Sweco Ympäristö Oy Ilmalanportti 2, Helsinki Mäkelininkatu 17 A, Oulu PL 453, Tampere Uudenmaankatu 19 A, Turku etunimi.sukunimi@sweco.fi puh Y-tunnus _Simo_Pietilän_Tila_Hajumallinnus.docx

4

5 1 HANKKEEN KUVAUS Loimaan kaupungin Tammiaisten kylässä sijaitsevalla Simo Pietilän Tila Oy:llä on aloitettu ympäristövaikutusten arviointimenettely (YVA). Hankkeen tarkoituksena on selvittää kanalalaajennuksen ympäristövaikutukset. YVA-konsulttina hankkeessa toimii Watrec Oy. Tässä raportissa tarkastellaan seuraavia hankevaihtoehtoja: VE 0: Nykyinen toiminta: munivia kanoja on , broilereita ja kananuorikoita VE 1: Nykyisten lisäksi muutetaan broilerihalli munakanan halliksi. Tällöin kanoja on ja nuorikoita VE 2: Nykyisten lisäksi muutetaan broilerihalli munakanan halliksi ja rakennetaan olemassa olevien taakse pellolle yksi uusi munakanan halli. Tällöin kanoja on ja nuorikoita VE 3a: Nykyisten lisäksi muutetaan broilerihalli poikaskasvattamoksi ja rakennetaan kaksi uutta munakanan hallia olemassa olevien taakse pellolle. Tällöin kanoja on ja nuorikoita VE 3b: Nykyisten lisäksi muutetaan broilerihalli poikaskasvattamoksi ja rakennetaan kaksi uutta munakanan hallia olemassa olevien jatkoksi metsän taakse. Tällöin kanoja on ja nuorikoita Hankkeen sijainti Simo Pietilän Tila Oy:n nykyinen kanala ja sen laajennus sijaitsevat kiinteistöillä Pietilä ja Vilppula Seuraavassa kuvassa (Kuva 1) on esitetty hankealueen sijoittuminen Loimaalla. MALLINNUSRAPORTTI (7) _Simo_Pietilän_Tila_Hajumallinnus.docx

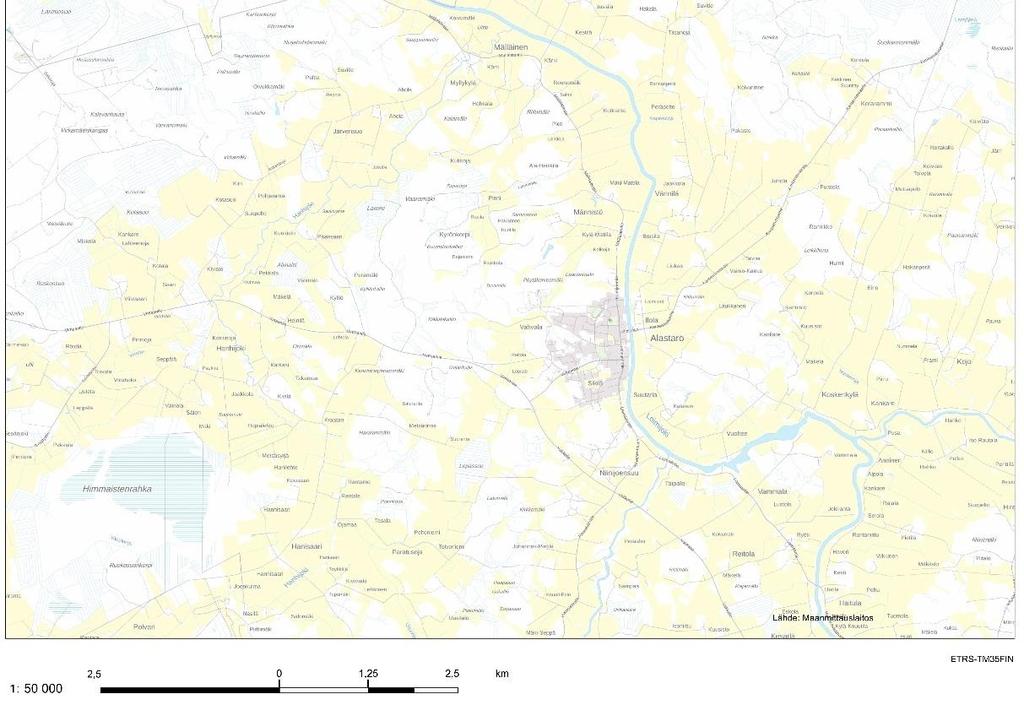

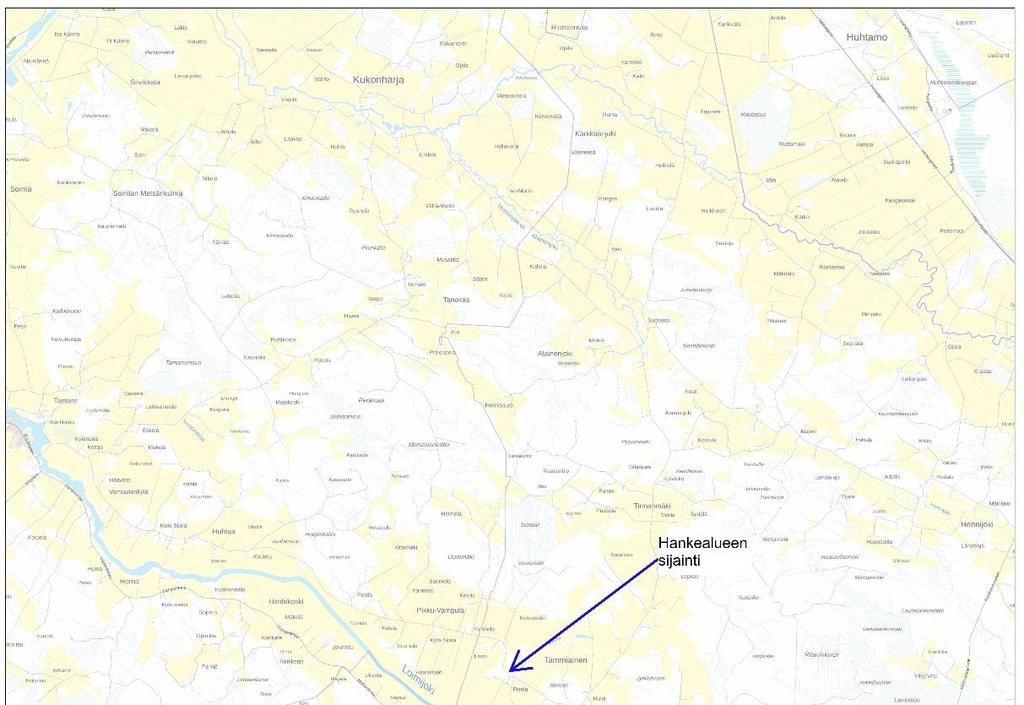

6 Kuva 1. Hankealueen sijainti. 2 (7) MALLINNUSRAPORTTI _Simo_Pietilän_Tila_Hajumallinnus.docx

7 2 HAJUPÄÄSTÖN MATEMAATTINEN MALLINTAMINEN 2.1 Yleistä hajupäästöistä Ilman hajupitoisuus ilmoitetaan hajuyksikköä kuutiometrissä (hy/m 3 ). Hajuyksikkö määritetään aistinvaraisesti laboratorio-olosuhteissa käyttäen olfaktometriä. Hajupaneelin osallistuvat ihmiset haistelevat standardoiduissa olosuhteissa kyseessä olevan ilmanäytteen laimennoksia. Hajuyksikkökerroin kertoo, kuinka monta kertaa hajua sisältävä ilmamassa tulee laimentaa, jotta siitä ei havaita hajua. Noin 50 % ihmisistä haistaa hajupitoisuuden 1 hy/m 3. Yleisesti 3 hy/m 3 voidaan pitää hajupitoisuutena, jossa haju havaitaan selvästi. 5 hy/m 3 on jo hyvin voimakas haju. (Arnold, 1995) Hajupäästön avulla ilmoitetaan, kuinka paljon hajua hanke aiheuttaa lähiympäristössä. Hajupäästössä otetaan huomioon ympäristöön joutuvan ilman hajupitoisuus sekä päästölähteestä aiheutuva ilmavirtaus, eli kuinka paljon haisevaa ilmaa ympäristöön pääsee. Ympäristöön tuleva hajupäästö ilmoitetaan esimerkiksi hajuyksikköä sekunnissa (hy/s) tai hajuyksikköä tunnissa (hy/h). 2.2 AERMOD -ohjelmisto Tässä raportoitu hajumallinnus perustuu AERMOD View ohjelmistolla tehtyyn hajupäästön matemaattiseen mallinnukseen (versio 9.6.1). AERMOD on Yhdysvaltain ympäristönsuojeluviraston (EPA) ohjauksessa kehitetty ilmanpäästöjen matemaattinen malli. AERMOD View on kanadalaisen Lakes Environmental yrityksen kehittämä sovellus ohjelmistosta. (Lakes Environmental, 2018) Mallinnuksessa huomioidaan säätiedot, maastonmuodot sekä päästölähteistä aiheutuvat hajupäästöt. 2.3 Hajupäästön matemaattinen malli Mallinnuksessa on käytetty kolmen vuoden ( ) säätietoja. Säätiedot ovat vuoden jokaiselta tunnilta, yhteensä tunteja kolmen vuoden aikana on Malli käyttää seuraavassa taulukossa (Taulukko 2.1) esitettyjä säätietoja hajupäästön leviämisen laskennassa. Säätiedot toimitti Lakes Environmental Software. Säätiedot ovat MM5- sääaineistoa. MALLINNUSRAPORTTI (7) _Simo_Pietilän_Tila_Hajumallinnus.docx

8 Taulukko 2.1 Mallinnuksessa käytetyt säätiedot. Parametri Yksikkö Huom. Kokonaispilvipeite Läpinäkymätön pilvipeite Kuiva lämpötila Kastepisteen lämpötila kymmenesosa kymmenesosa celsiusaste ( C) celsiusaste ( C) Suhteellinen kosteus prosentti (%) Ilmanpaine Tuulensuunta Tuulennopeus millibaari (mbar) aste metriä sekunnissa (m/s) Sekoituskorkeus metri (m) = rajoittamaton korkeus Tunnin sadekertymä tuuman sadasosa Mallinnusalueen maastonmuoto on määritetty malliin käyttäen Maanmittauslaitokselta saatuja alueen korkeuskäyriä. Hajupäästön leviäminen mallinnettiin alueelle, jonka koko on 12,45 km x 12,45 km ja pinta-ala noin 155 km 2. Tälle alalle määritettiin havaintopisteverkko, joka koostui 250 kpl x 250 kpl havaintopisteestä, jotka olivat kaikki kooltaan 50 m x 50 m. Yhteensä havaintopisteitä oli kappaletta. 2.4 Mallinnuksessa käytetyt kertoimet ja päästölähteet 4 (7) MALLINNUSRAPORTTI Hajumallinnus tehtiin vaihtoehdoille VE0, VE1, VE2 sekä VE3a ja VE3b. Nykytilanteessa (VE0) hankealueella oli kolme munituskanalarakennusta, kaksi kasvatuskanalaa, broilerihalli sekä lantala. Tilalla on munivia kanoja , broilereita ja kananuorikoita Vaihtoehdossa VE1 hankealueelle broilerihallin tilalle tulisi munituskanan kanala. Tällöin tilalla on munivia kanoja ja kananuorikoita Vaihtoehdossa VE2 hankealueelle tulisi lisää yksi kanan munituskanala. Tällöin tilalla olisi munivia kanoja ja kananuorikoita Vaihtoehdossa VE3 munituskanalarakennus, jossa on munituskanaa, muutetaan poikaskasvatukseen. Poikasia kasvatettaisiin yhteensä lisää. Lisäksi hankealueelle tulisi toinen uusi kanan munituskanala. Yhteensä tilalla olisi tällöin munivia kanoja ja kananuorikoita Alavaihtoehdossa VE3a kaksi uutta munituskanalarakennusta sijaitsevat nykyisten kanalarakennusten itäpuolella ja alavaihtoehdossa VE3b pohjoispuolella. Vaihtoehdossa VE0 munituskanaloiden pinta-alat ovat m 2, m 2 ja m 2. Broilerihallin yhteenlaskettu pinta-ala on m 2. Vanhan kasvatuskanalan pinta-ala on _Simo_Pietilän_Tila_Hajumallinnus.docx

9 684 m 2 ja uudemman 546 m 2. Yhden uuden munituskanalarakennuksen pintaala on m 2. Lantalan pinta-ala on m 2. Kaikki hajupäästölähteet mallinnettiin aluepäästölähteinä. Nykyisten kanalarakennusten hajupäästö asetettiin 8 m ja uusien kanalarakennusten 9 m korkeuteen. Lantalan hajupäästö asetettiin 1,5 m korkeuteen. Pinta-alat ja korkeudet saatiin asiakkaalta (sähköposti Tuomas Pietilä ). Simo Pietilän Tilan nykyisistä toiminnoista ei ole saatavissa mitattuja hajupäästötietoja. Mallinnuksessa onkin käytetty vastaavanlaisten kanaloiden YVA-menettelyissä käytettyjä hajupäästöarvoja. Munituskanojen ja lantalan hajupäästöarvo on Mynämäen kanalalaajennuksen ympäristövaikutusten arviointiselostuksessa (2013) raportoitu, tilalla tehtyyn hajupäästömittaukseen perustuva arvo 0,33 hy/s munituskanan eläinpaikkaa kohden. Lantalan päästöarvona on käytetty 10,5 hy/s neliömetriä (m 2 ) kohden. Broilerin hajupäästöarvo on Farmi Nummelan Sikala-, broilerikasvattamo-, biokaasulaitos- ja lannoitevalmistushanke Kosken TL kuntaan (2011) YVA-selostuksessa raportoitu hajupäästömittauksiin perustuva päästöarvo 0,06 hy/s eläinpaikkaa kohden. Samaa arvoa on käytetty nuorikon hajupäästöarvona, koska broilerin ja nuorikon tuottama lantamäärä, josta hajupäästö aiheutuu, on lähes sama. Seuraavassa taulukossa (Taulukko 2.2) on esitetty mallinnuksessa käytetyt päästömäärät. Taulukko 2.2 Hajumallinnuksessa käytetyt päästömäärät. 3 HAJUMALLINNUKSEN TULOKSET Suomessa ei ole annettu raja- tai ohjearvoa toiminnan aiheuttamasta hyväksyttävästä hajupitoisuudesta. Eräissä maissa tällainen ohjearvo on annettu. Ohjearvot perustuvat yleensä toiminnasta aiheutuvien hajujen ilmenemiseen ympäristössä hajutunteina vuodessa, eli kuinka monta prosenttia vuoden tunneista jokin toiminta aiheuttaa tietyn suuruista hajuhaittaa tietyllä alueella. (Arnold, 1995.) Esimerkiksi hajupitoisuuden 1 hy/m 3 MALLINNUSRAPORTTI (7) _Simo_Pietilän_Tila_Hajumallinnus.docx

10 esiintyminen 2 % vuoden tunneista (175 h) yhden tunnin pituisena hajuhaittana voitaisiin pitää ohjearvona toiminnasta aiheutuvalle hyväksyttävälle hajuhaitalle. Suomessa yleisesti käytetään VTT:n ohjearvosuositusta, joka on 3 % ja 9 % hajutuntimäärät, joita voidaan pitää ohjearvoina hajuhaitalle (Arnold, 1995). Tässä raportissa on Simo Pietilän Tila Oy:n hajuhaittaa tarkasteltu käyttäen oheista ohjearvosuositusta. Hajuhaitaksi on määritelty 3 % vuoden tunneista 1 hy/m 3 tunnin pituisena hajuhaittana. Tätä voidaan pitää hyvin tiukkana tulkintana ohjearvosuosituksesta. Mallinnustulokset on esitetty liitteissä 1-5. Vaihtoehdon VE0 vuoden hajutuntien mallinnuskartta (1 hy/m 3, tunnin pituinen hajuhaitta) on esitetty liitteessä 1, vaihtoehdon VE1 liitteessä 2, vaihtoehdon VE2 liitteessä 3, vaihtoehdon VE3a liitteessä 4 ja vaihtoehdon VE3b liitteessä 5. 4 LÄHTEET Arnold, M., 1995 Hajuohjearvojen perusteet, VTT. Farmi Nummela Oy, Sikala-, broilerikasvattamo-, biokaasulaitos- ja lannoitevalmistushanke Kosken TL kuntaan YVA-selostus. Kanax Oy, Mynämäen kanalalaajennuksen YVA-selostus. Lakes Environmental, viitattu Simo Pietilän Tila Oy, 2018., Kanalan laajennuksen YVA-ohjelma. 6 (7) MALLINNUSRAPORTTI _Simo_Pietilän_Tila_Hajumallinnus.docx

11 Turku, 21. elokuuta 2018 Sweco Ympäristö Oy Mika Manninen Projektipäällikkö M.Sc. Pekka Lähde Ympäristöasiantuntija Ympäristösuunnittelija (AMK) 7 (7) MALLINNUSRAPORTTI _Simo_Pietilän_Tila_Hajumallinnus.docx

12 Hajumallinnuskartat - Simo Pietilän Tila Oy VE 0 Toiminnanharjoittajan omistuksessa olevat asuinrakennukset Vakituiset asuinrakennukset Autohuolto ja rengasliikkeet Loma-asunnot Kotieläintilat

13 VE 1 Toiminnanharjoittajan omistuksessa olevat asuinrakennukset Vakituiset asuinrakennukset Autohuolto ja rengasliikkeet Loma-asunnot Kotieläintilat

14 VE 2 Toiminnanharjoittajan omistuksessa olevat asuinrakennukset Vakituiset asuinrakennukset Autohuolto ja rengasliikkeet Loma-asunnot Kotieläintilat

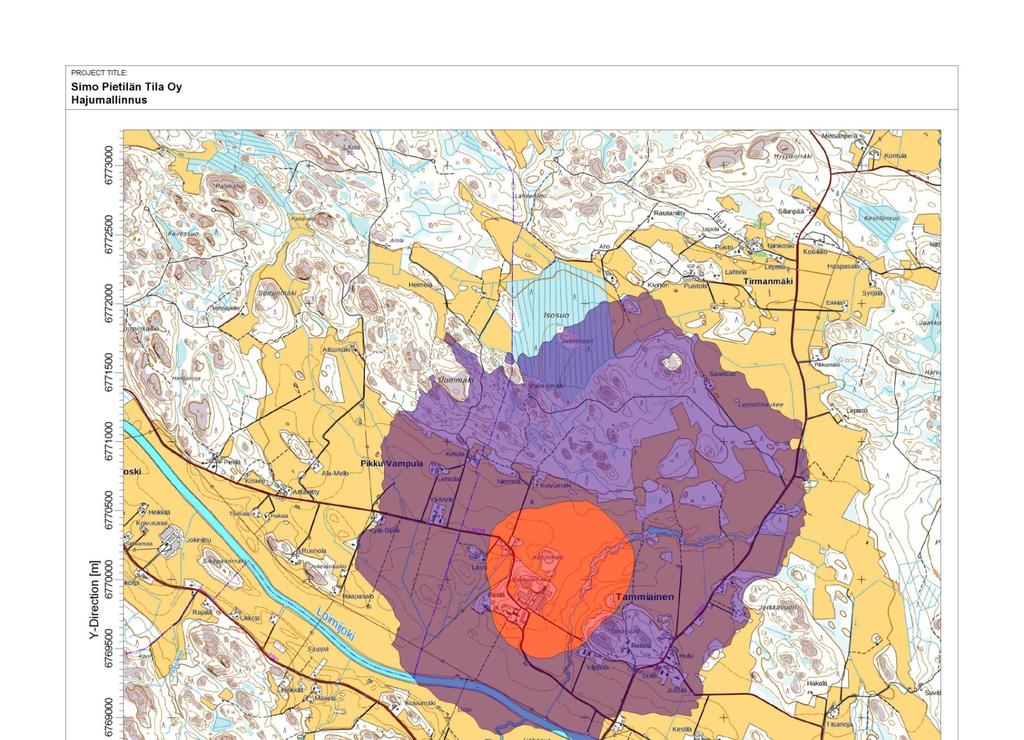

15 VE3 A Toiminnanharjoittajan omistuksessa olevat asuinrakennukset Vakituiset asuinrakennukset Autohuolto ja rengasliikkeet Loma-asunnot Kotieläintilat

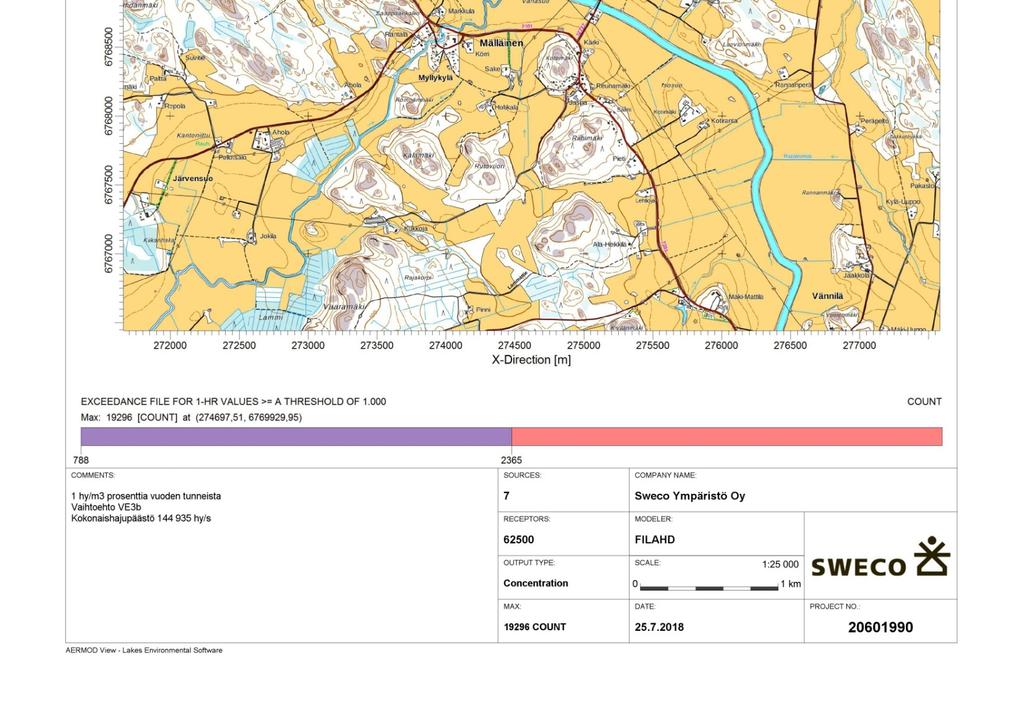

16 VE3 B Toiminnanharjoittajan omistuksessa olevat asuinrakennukset Vakituiset asuinrakennukset Autohuolto ja rengasliikkeet Loma-asunnot Kotieläintilat
