1 TUOTELUETTELO 2018

2 YHTEYSTIEDOT Tehdasvalo Oy Piikatu 16 FI Imatra Tel Harri Koivumäki Toimitusjohtaja Myynti & markkinointi Valaistuslaskelmat Puh (0) Suora: +358 (0) Arja Koivumäki Taloushallinto Osto ja myyntireskontra Tarjouslaskenta Puh (0) Suora: +358 (0) Marko Valtonen Tuotanto Ostot ja myynti Puh (0) Suora: +358 (0) Hanne Saari Assistentti Vienti ja tuontiasiat Tarjouslaskenta Puh (0) Suora: +358 (0)

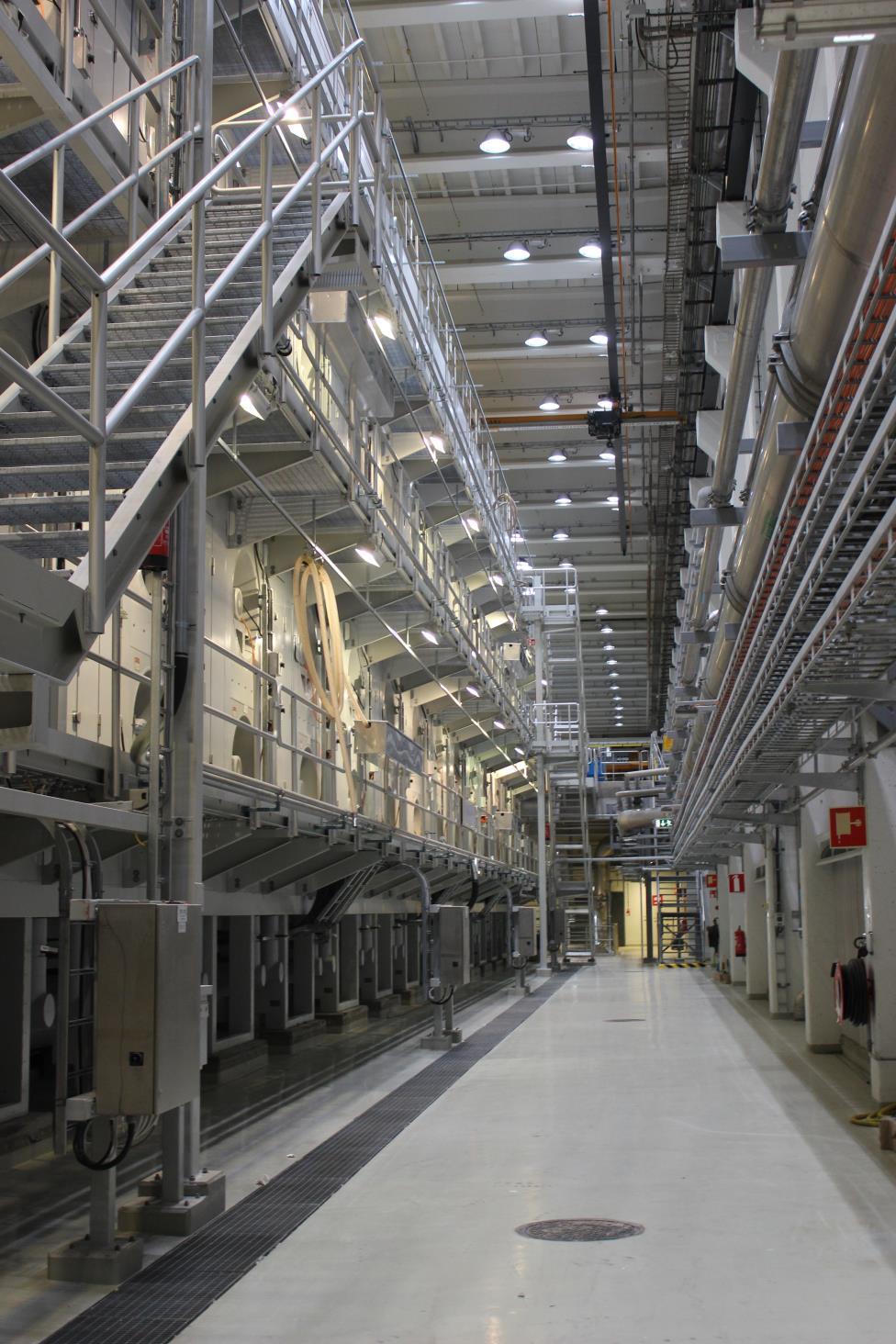

3 Tehdasvalo, teollisuusvalaistuksen ammattilainen lähes 30 vuotta! Tehdasvalo Oy Tuoteluettelo

4 s LED-VALAISIMET SISÄLTÖ VICTOR RETROFIT s TEOLLISUUSVALAISIMET purkauslampuille s KUUMIEN TILOJEN VALAISTUS s TURVAVALAISTUS 4

5 s ALUEVALAISTUS s KATUVALAISIMET s EX-VALAISIMET s LISÄVARUSTEET Pidätämme oikeuden teknisiin muutoksiin ja virheisiin. Lisätietoa ja ajantasaiset tiedot kotisivuiltamme Tehdasvalo Oy Tuoteluettelo

6 LED-VALAISIMET LED-valaisinvalikoimaamme kuuluvat oma tuotantomme LED VICTOR-sarja, PC LED ja INOX LED sekä päämiestemme Faeberin, Palazzolin ja Sammoden tuotteet. LED VICTOR soveltuu monipuolisesti teollisuuden tuotantotiloihin sekä mm. karjasuojiin. PC LED on hyvä yleisvalaisin mm. teollisuuden oheistiloihin, autotalleihin jne. Rosterirunkoinen INOX LED vaativiin olosuhteisiin. Victor-sarja päivitettiin LED-tekniikkaan Tehdasvalo on toiminut valaisinvalmistajana teollisuusvalaistuksen parissa jo lähes 30 vuotta. Vahva kokemuksemme teollisuusvalaistuksen luonteesta ja haasteista vaativimmissakin kohteissa antaa meille vankan pohjan kehittää omaa teollisuuden LED-valaisinsarjaamme realistisin tavoittein. Emme lupaa liikoja, etenemme kehitystyössämme maltillisesti, jotta voimme taata valaisimiemme varmatoimisuuden jatkossakin. LED VICTOR-valaisinsarjan runkona käytetään perinteisen purkauslampullisen VICTOR-teollisuusvalaisimen runkoa, joka led-tekniikan vaatiman tehokkaan jäähdytyksen vuoksi on varustettu rungon sisään kiinnitetyllä lämpönielulla. Näin perinteisen valaisimen ulkonäky säilyy edelleen samana, vaikka tekniikka on täysin uudistunut. LED VICTOR-valaisinsarjan ulkomuodon etuna onkin sen sileät pinnat, joihin pöly ja muu lika ei pääse yhtä helposti kerääntymään kuten ulkoisiin rivotuksiin. pitkäikäisyys ja helppohoitoisuus. LED-tekniikka vähentää luonnollisesti huollon tarvetta, koska lampunvaihtoja ei tarvitse tehdä, kuten purkauslamppuvalaisimissa. LED VICTOR-valaisinrungon elinikä hankalissakin olosuhteissa on vähintään vuotta. Yhtä pitkään elinikään ei vielä LED-tekniikka yllä, mutta pyrimme siihen, että käyttämämme LED-moduulit ja liitäntälaitteet ovat korvattavissa niiden eliniän päättyessä. Käyttämämme LED-moduulit ja liitäntälaitteet valitaan huolella laatu, toimivuus ja pitkäikäisyys tärkeimpinä kriteereinä. Ledien pitkää elinikää voidaan edesauttaa tehokkaalla valaistuksen ohjauksella. Kaikki LEDvalaisimemme ovat ohjattavissa usealla eri tavalla. Ohjauksen ansiosta valaistuksesta saadaan räätälöityä kunkin asiakkaan yksilöllisiin tarpeisiin täydellisesti soveltuva valaistus. Hyvin toteutettu valaistuksenohjaus lisää käyttömukavuutta ja mahdollistaa huomattavat energiansäästöt. Perinteiset VICTOR-sarjan valaisimet ovat päivitettävissä LED-tekniikkaan Victor retrofit-paketilla. Tutustu, s Meille on aina ollut tärkeää valaisimen luotettavuus,

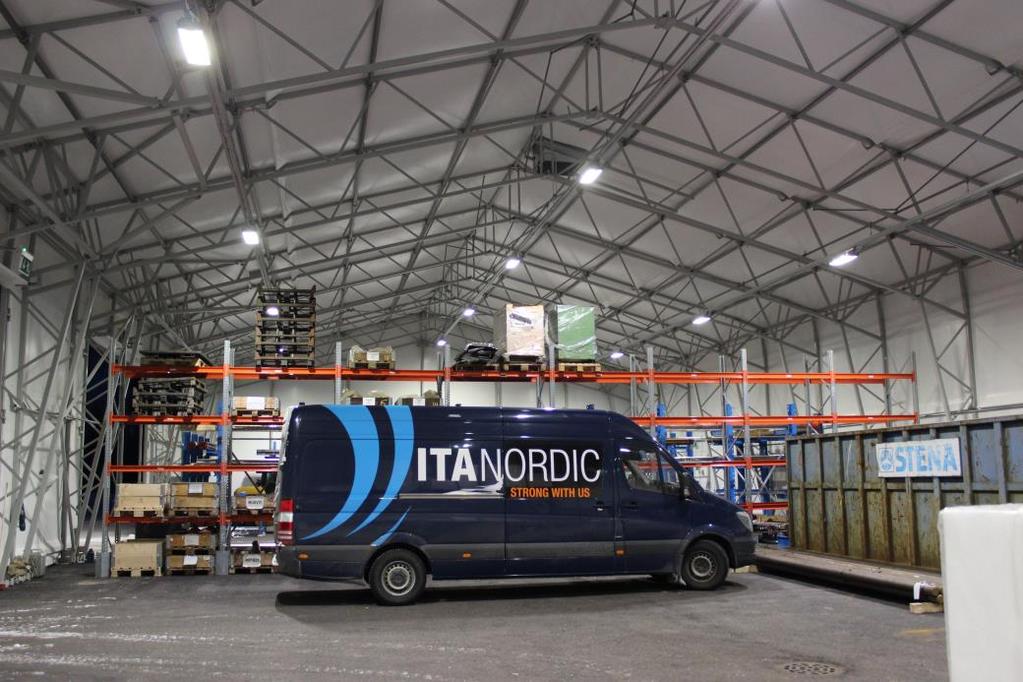

7 Varastohalli. Led Victor 750M 70W (070 V 29 D1), asennuskorkeus n. 6m. Led Victor 750M 70W Pihattonavetta LED VICTOR 1250M 140W, automaattisella päivänvalo-ohjauksella ja yövalotoiminnolla. Tehdasvalo Oy Tuoteluettelo

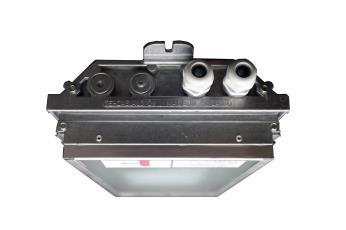

8 LED LED VICTOR VICTOR 500M 500M 5 VUODEN TAKUU! Valonlähde: 1x Panasonic 32,2W 700mA 3925Lm/4380Lm Ottoteho: 35W Valaisimen valoteho: Lm Värilämpötila: 4000K Värintoistoindeksi CRI: 80 (Valonjako SYM II) / 70 (Valonjako M-Class) MacAdam: 5 SCDM Käyttölämpötila: -40 C +40 C Suojausluokka: I Liitäntä: Jännite: 230V AC -0-5x2,5mm² (ohjauksella -0-7x2,5mm²) / 1,5m liitosjohto schukotulpalla / 1,5m liitosjohto CEE17-pistotulpalla Käyttöikä: L70B10 >60.000h Ohjausoptiot: Vakiovalotoiminto/liiketunnistin/Dali/CLO Runko: Pursotettu alumiini, päädyt valettu alumiini, silikonitiivisteet, hiukkassuodatin runkorakenteessa Kupu: Karkaistu suojalasi (grepi), kuvun kehys AL, kupu saranoitu, salvat AL Paino: 6,5kg Asennus: Soveltuvat kannakkeet: Asennuskorkeus 2-6m. Suoraan kattopintaan, ripustuskiskoon tai kaapelihyllyyn. Seinäkiinnitys -> / / Pylväskiinnitys -> / Ketjuripustus -> x (x=ketjun pituus m) Käyttökohteita mm.: Prosessiteollisuus, ahtaat sokkeloiset tilat, kellarit, kattilahuoneet, maatalousrakennukset. Soveltuu käytettäväksi turvavalaisimena keskusakustojärjestelmään 230V AC. 8

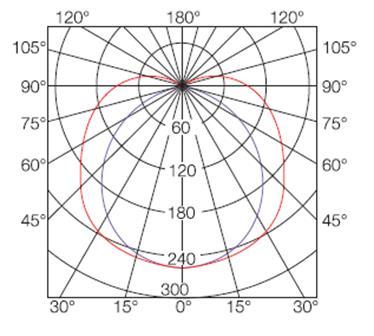

9 LED-VALAISIMET Valonjako AS/AP (M-Class) Valonjako valaisimessa nuolikuvion mukaisesti. Valonjako D (SYM II) TUOTENUMEROINTI LED VICTOR 500M Tuotenro Snro Valonjako Ottoteho Valovirta Ta max. Liitäntä Kg 035 V 29 AS AS (M-Class) 35 W 3900 Lm 40 C -0-5x2,5mm² 6,5 035 V 29 AS AS (M-Class) 35 W 3900 Lm 40 C Pistotulppa 6,5 035 V 29 AS AS (M-Class) 35 W 3900 Lm 40 C CEE17-pistotulppa 6,5 035 V 29 AP1 AP (M-Class) 35 W 3900 Lm 40 C -0-5x2,5mm² 6,5 035 V 29 AP2 AP (M-Class) 35 W 3900 Lm 40 C Pistotulppa 6,5 035 V 29 AP17 AP (M-Class) 35 W 3900 Lm 40 C CEE17-pistotulppa 6,5 035 V 29 D D (SYM II) 35 W 3500 Lm 40 C -0-5x2,5mm² 6,5 035 V 29 D D (SYM II) 35 W 3500 Lm 40 C Pistotulppa 6,5 035 V 29 D17 D (SYM II) 35 W 3500 Lm 40 C CEE17-pistotulppa 6,5 Ohjausvaihtoehdot (selite, ks. s. 70): Liiketunnistinohjaus -> lisää tuotenron perään LT Vakiovalotoiminto -> lisää tuotenron perään H Dali -> lisää tuotenron perään Dali Yövalo-ohjaus (karjasuojat) -> lisää tuotenron perään Y 1-10V ohjaus tarvittaessa -> kysy lisää Muut optiot: Epoksipinnoite -> lisää tuotenron perään EP Kupu PC-levyllä -> lisää tuotenron perään PC Tehdasvalo Oy Tuoteluettelo

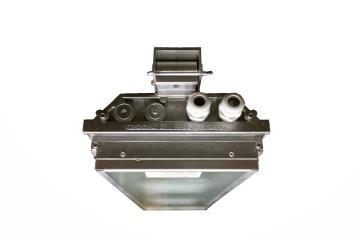

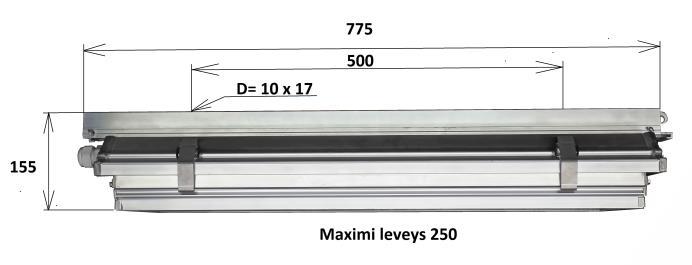

10 LED VICTOR 750M 5 VUODEN TAKUU! Valonlähde: 2x Panasonic 32,2W 700mA 3925Lm/4380Lm Ottoteho: 70W Valaisimen valoteho: Lm Värilämpötila: 4000K Värintoistoindeksi CRI: 80 (Valonjako SYM I & SYM II) / 70 (Valonjako M-Class) MacAdam: 5 SCDM Käyttölämpötila: -40 C +35 C Suojausluokka: I Liitäntä: Jännite: 230V AC -0-5x2,5mm² (ohjauksella -0-7x2,5mm²) / 1,5m liitosjohto schukotulpalla / 1,5m liitosjohto CEE17-pistotulpalla Käyttöikä: L70B10 >60.000h Ohjausoptiot: Vakiovalotoiminto/liiketunnistin/Dali/CLO Runko: Pursotettu alumiini, päädyt valettu alumiini, silikonitiivisteet, hiukkassuodatin runkorakenteessa Kupu: Karkaistu suojalasi, kuvun kehys AL, kupu saranoitu, salvat AL Paino: 10kg Asennus: Soveltuvat kannakkeet: Asennuskorkeus 3-8m. Toimitetaan pika-asennuskiskolla varustettuna -> helppo asentaa. Suoraan kattopintaan, ripustuskiskoon tai kaapelihyllyyn. Seinäkiinnitys -> / / Pylväskiinnitys -> / Ketjuripustus -> x (x=ketjun pituus m) Käyttökohteita mm.: Prosessiteollisuus, matalat tilat, maatalousrakennukset. 10

11 LED-VALAISIMET Valonjako AxP/AxS (M-Class) Valonjako AP/AS (M-Class) Valonjako B (SYM I) Valonjako D (SYM II) HUOM! Valonjako valaisimessa nuolikuvion mukaisesti. TUOTENUMEROINTI LED VICTOR 750M Tuotenro Snro Valonjako Ottoteho Valovirta Ta max. Liitäntä 070 V 29 A1P AxP (M-Class) 70 W 7800 Lm 35 C -0-5x2,5mm² 070 V 29 A2P AxP (M-Class) 70 W 7800 Lm 35 C Pistotulppa 070 V 29 A1S AxS (M-Class) 70 W 7800 Lm 35 C -0-5x2,5mm² 070 V 29 A2S AxS (M-Class) 70 W 7800 Lm 35 C Pistotulppa 070 V 29 AP1 AP (M-Class) 70 W 7800 Lm 35 C -0-5x2,5mm² 070 V 29 AP2 AP (M-Class) 70 W 7800 Lm 35 C Pistotulppa 070 V 29 AS AS (M-Class) 70 W 7800 Lm 35 C -0-5x2,5mm² 070 V 29 AS AS (M-Class) 70 W 7800 Lm 35 C Pistotulppa 070 V 29 AS AS (M-Class) 70 W 7800 Lm 35 C CEE17-Pistotulppa 070 V 29 B1 B (SYM I) 70 W 7000 Lm 35 C -0-5x2,5mm² 070 V 29 B2 B (SYM I) 70 W 7000 Lm 35 C Pistotulppa 070 V 29 D D (SYM II) 70 W 7000 Lm 35 C -0-5x2,5mm² 070 V 29 D D (SYM II) 70 W 7000 Lm 35 C Pistotulppa 070 V 29 D D (SYM II) 70 W 7000 Lm 35 C CEE17-Pistotulppa Ohjausvaihtoehdot (selite, ks. s. 70): Liiketunnistinohjaus -> lisää tuotenron perään LT Vakiovalotoiminto -> lisää tuotenron perään H Dali -> lisää tuotenron perään Dali Yövalo-ohjaus (karjasuojat) -> lisää tuotenron perään Y 1-10V ohjaus tarvittaessa -> kysy lisää Muut optiot: Epoksipinnoite -> lisää tuotenron perään EP Kupu PC-levyllä -> lisää tuotenron perään PC CEE17-pistotulpalla ja 1,5m liitosjohdolla -> Tuotekoodin viimeisen numeron tilalle 17. Tehdasvalo Oy Tuoteluettelo

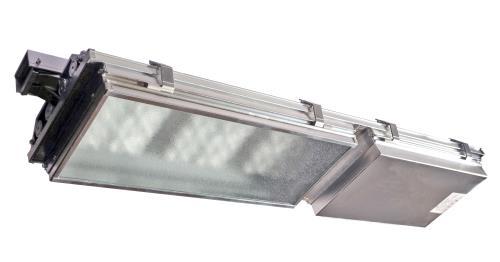

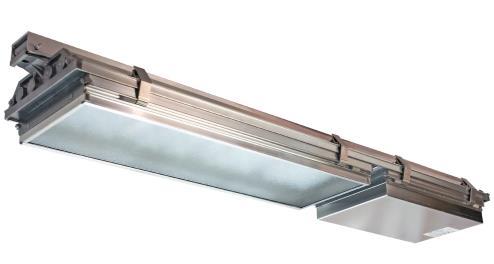

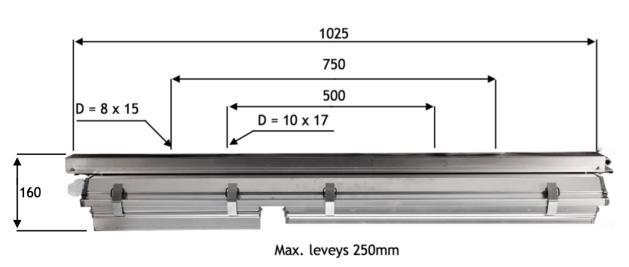

12 LED VICTOR 1000M 5 VUODEN TAKUU! Valonlähde: 3x Panasonic 32,2W 700mA 3925Lm/4380Lm Ottoteho: 105W Valaisimen valoteho: Lm Värilämpötila: 4000K Värintoistoindeksi CRI: 80 (Valonjako SYM I & SYM II) / 70 (Valonjako M-Class) MacAdam: 5 SCDM Käyttölämpötila: -40 C +30 C Suojausluokka: I Liitäntä: Jännite: 230V AC -0-5x2,5mm² (ohjauksella -0-7x2,5mm²) / 1,5m liitosjohto schukotulpalla / 1,5m liitosjohto CEE17-pistotulpalla Käyttöikä: L70B10 >60.000h Ohjausoptiot: Vakiovalotoiminto/liiketunnistin/Dali/CLO Runko: Pursotettu alumiini, päädyt valettu alumiini, silikonitiivisteet, hiukkassuodatin runkorakenteessa Kupu: Karkaistu suojalasi, kuvun kehys AL, kupu saranoitu, salvat AL Paino: 13kg Asennus: Soveltuvat kannakkeet: Käyttökohteita mm.: Asennuskorkeus 6-10m. Toimitetaan pika-asennuskiskolla varustettuna -> helppo asentaa. Suoraan kattopintaan, ripustuskiskoon tai kaapelihyllyyn. Seinäkiinnitys -> / Pylväskiinnitys -> Ketjuripustus -> x (x=ketjun pituus m) Teollisuuden keskikorkeat hallitilat, likaiset ja pölyiset tilat, maatalousrakennukset. 12

13 LED-VALAISIMET Valonjako AxP/AxS (M-Class) Valonjako AP/AS (M-Class) Valonjako B (SYM I) Valonjako D (SYM II) HUOM! Valonjako valaisimessa nuolikuvion mukaisesti. TUOTENUMEROINTI LED VICTOR 1000M Tuotenro Snro Valonjako Ottoteho Valovirta Ta max. Liitäntä 105 V 29 AS1 AS (M-Class) 105 W lm 30 C -0-5x2,5mm² 105 V 29 AS2 AS (M-Class) 105 W lm 30 C Pistotulppa 105 V 29 AP1 AP (M-Class) 105 W lm 30 C -0-5x2,5mm² 105 V 29 AP2 AP (M-Class) 105 W lm 30 C Pistotulppa 105 V 29 A1S AxS (M-Class) 105 W lm 30 C -0-5x2,5mm² 105 V 29 A2S AxS (M-Class) 105 W lm 30 C Pistotulppa 105 V 29 A1P AxP (M-Class) 105 W lm 30 C -0-5x2,5mm² 105 V 29 A2P AxP (M-Class) 105 W lm 30 C Pistotulppa 105 V 29 B1 B (SYM I) 105 W lm 30 C -0-5x2,5mm² 105 V 29 B2 B (SYM I) 105 W lm 30 C Pistotulppa 105 V 29 C1 B + D (SYM I + SYM II) 105 W lm 30 C -0-5x2,5mm² 105 V 29 C2 B + D (SYM I + SYM II) 105 W lm 30 C Pistotulppa 105 V 29 D D (SYM II) 105 W lm 30 C -0-5x2,5mm² 105 V 29 D D (SYM II) 105 W lm 30 C Pistotulppa Ohjausvaihtoehdot (selite, ks. s. 70): Liiketunnistinohjaus -> lisää tuotenron perään LT Vakiovalotoiminto -> lisää tuotenron perään H Dali -> lisää tuotenron perään Dali Yövalo-ohjaus (karjasuojat) -> lisää tuotenron perään Y 1-10V ohjaus tarvittaessa -> kysy lisää Muut optiot: Epoksipinnoite -> lisää tuotenron perään EP Kupu PC-levyllä -> lisää tuotenron perään PC CEE17-pistotulpalla ja 1,5m liitosjohdolla -> Tuotekoodin viimeisen numeron tilalle 17. Tehdasvalo Oy Tuoteluettelo

14 LED VICTOR 1250M / 1250K 5 VUODEN TAKUU! Valonlähde: 4-5x Panasonic 32,2W 700mA 3925Lm/4380Lm Ottoteho: 140W / 170W Valaisimen valoteho: Lm Värilämpötila: 4000K Värintoistoindeksi CRI: 80 (Valonjako SYM I & SYM II) / 70 (Valonjako M-Class) MacAdam: 5 SCDM Käyttölämpötila: -40 C +30 C Liitäntä: -0-5x2,5mm² (ohjauksella -0-7x2,5mm²) / schukotulpalla / CEE17-tulpalla Jännite: 230V AC Käyttöikä: L70B10 >60.000h Ohjausoptiot: Vakiovalotoiminto/liiketunnistin/Dali/CLO Runko: Pursotettu AL, päädyt valettu AL, silikonitiivisteet, hiukkassuodatin rungossa Kupu: Karkaistu suojalasi, kuvun kehys AL, kupu saranoitu, salvat AL Paino: 16kg Asennus: Soveltuvat kannakkeet: Asennuskorkeus 8-12m. Toimitetaan pika-asennuskiskolla varustettuna -> helppo asentaa. Suoraan kattopintaan, ripustuskiskoon tai kaapelihyllyyn. Seinäkiinnitys -> / Pylväskiinnitys -> Ketjuripustus -> x (x=ketjun pituus m) Käyttökohteita mm.: Teollisuuden keskikorkeat hallit, likaiset ja pölyiset tilat, maatalousrakennukset. Valonjako AxP/AxS (M-Class) Valonjako AP/AS (M-Class) Valonjako B (SYM I) Valonjako D (SYM II) HUOM! Valonjako valaisimessa nuoli- 14

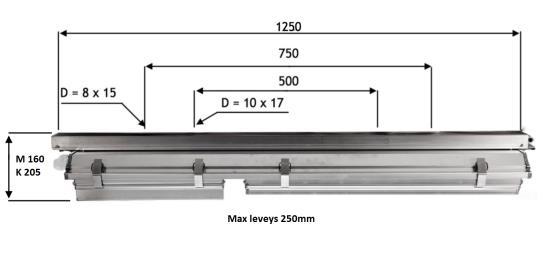

15 LED-VALAISIMET LED VICTOR 1250K 170W valaisin varustettu korkealla kuvulla. Tuotenro Snro Valonjako Ottoteho Valovirta Ta max. Liitäntä Led Victor 1250M (matala kupu) 140 V 29 A1P AxP (M-Class) 140 W lm 30 C -0-5x2,5mm² 140 V 29 A2P AxP (M-Class) 140 W lm 30 C Pistotulppa 140 V 29 A1S AxS (M-Class) 140 W lm 30 C -0-5x2,5mm² 140 V 29 A2S AxS (M-Class) 140 W lm 30 C Pistotulppa 140 V 29 AP1 AP (M-Class) 140 W lm 30 C -0-5x2,5mm² 140 V 29 AP2 AP (M-Class) 140 W lm 30 C Pistotulppa 140 V 29 AS1 AS (M-Class) 140 W lm 30 C -0-5x2,5mm² 140 V 29 AS2 AS (M-Class) 140 W lm 30 C Pistotulppa 140 V 29 B B (SYM I) 140 W lm 30 C -0-5x2,5mm² 140 V 29 B B (SYM I) 140 W lm 30 C Pistotulppa 140 V 29 C B+D (SYM I + SYM II) 140 W lm 30 C -0-5x2,5mm² 140 V 29 C B+D (SYM I + SYM II) 140 W lm 30 C Pistotulppa 140 V 29 D D (SYM II) 140 W lm 30 C -0-5x2,5mm² 140 V 29 D D (SYM II) 140 W lm 30 C Pistotulppa Led Victor 1250K (korkea kupu) 170 V 30 B1 B (SYM I) 170 W lm 30 C -0-5x2,5mm² 170 V 30 B2 B (SYM I) 170 W lm 30 C Pistotulppa 170 V 30 C1 B+D (SYM I + SYM II) 170 W lm 30 C -0-5x2,5mm² 170 V 30 C2 B+D (SYM I + SYM II) 170 W lm 30 C Pistotulppa 170 V 30 D D (SYM II) 170 W lm 30 C -0-5x2,5mm² 170 V 30 D D (SYM II) 170 W lm 30 C Pistotulppa Ohjausvaihtoehdot (selite, ks. s. 70): Liiketunnistinohjaus -> lisää tuotenron perään LT Vakiovalotoiminto -> lisää tuotenron perään H Dali -> lisää tuotenron perään Dali Yövalo-ohjaus (karjasuojat) -> lisää tuotenron perään Y 1-10V ohjaus tarvittaessa -> kysy lisää Muut optiot: Epoksipinnoite -> lisää tuotenron perään EP Kupu PC-levyllä -> lisää tuotenron perään PC CEE17-pistotulpalla ja 1,5m liitosjohdolla -> Tuotekoodin viimeisen numeron tilalle 17. Tehdasvalo Oy Tuoteluettelo

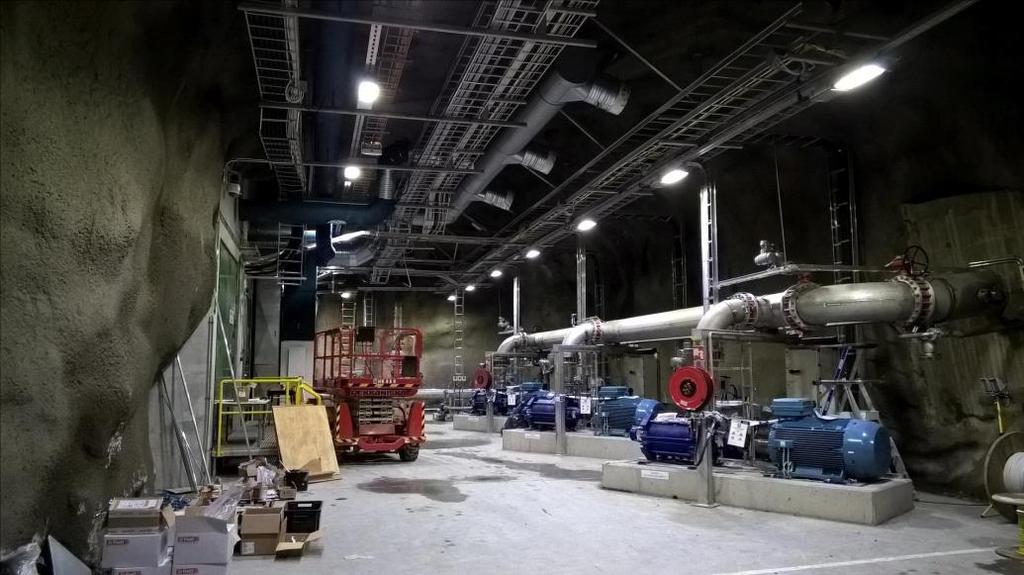

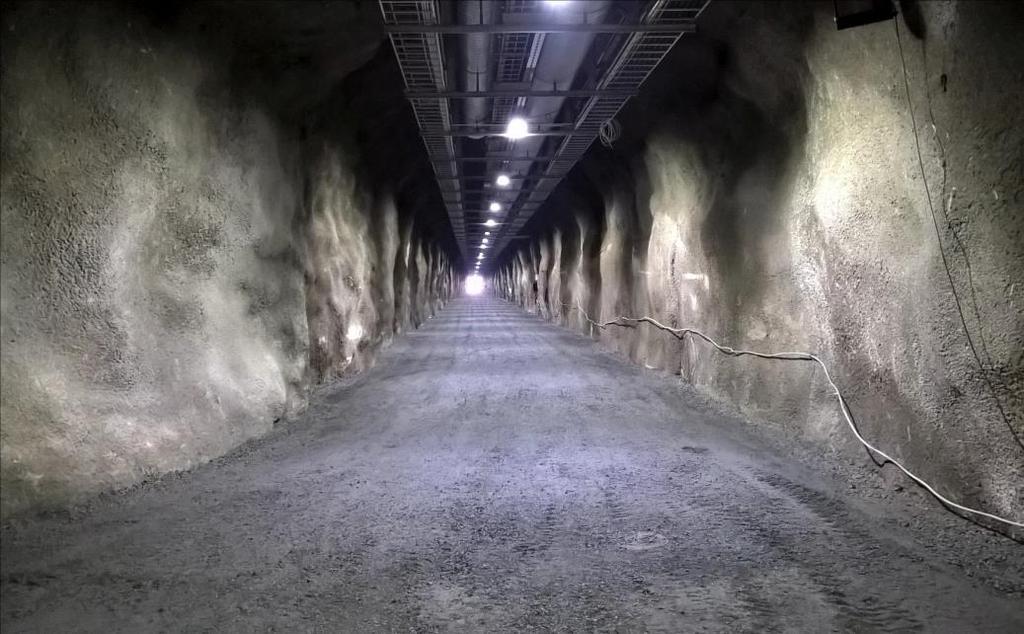

16 LED-VALAISIMET Led Victor 500M 35W 035 V 29 A1P, asennus n. 6m välein. Led Victor 1000M 105W 105 V 29 D1 / 105 V 29 AS1. 16

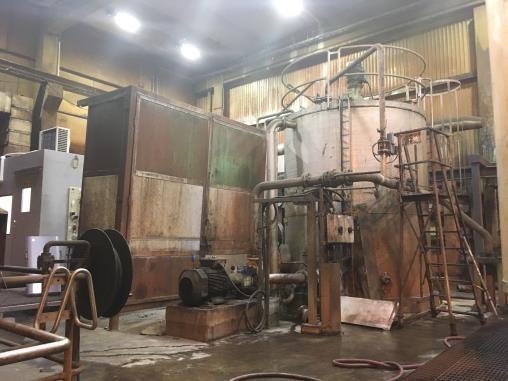

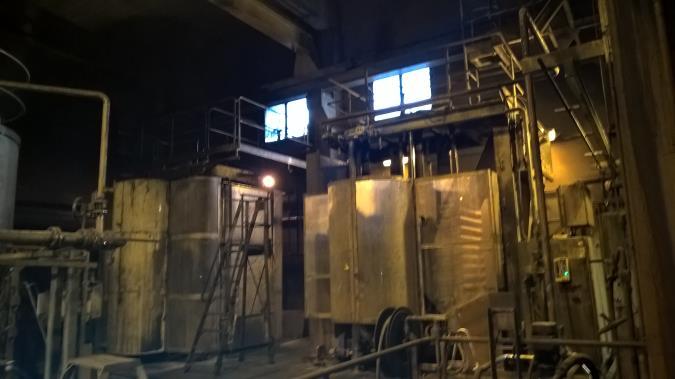

17 Hakekuljetin. Valaisimet Led Victor 500M 035 V 29 AS1 LT, kiinnitysväli 6-7m. Valaisimet palavat 10% teholla (3,5W), kun huoltosillalla ei liikuta. Kun sillalla liikutaan, valaisimet kirkastuvat täyteen tehoon liiketunnistimella tai painonapilla. ENNEN JA JÄLKEEN Suodatinhalli. Alkuperäinen valaistus katossa 400W suurpainenatrium. Uusi valaistus katossa Led Victor 1250M 140W. Ennen: ST 400W Jälkeen: LED 140W Tehdasvalo Oy Tuoteluettelo

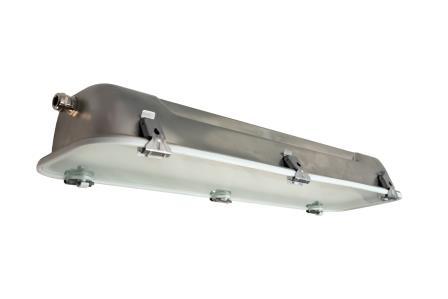

18 INOX LED Valonlähde: Ledilista Ottoteho: 14-56W Valaisimen valoteho: Lm Värilämpötila: 4000K Värintoistoindeksi CRI: 80 MacAdam: 3 SCDM Käyttölämpötila: -25 C +40 C (vaihtelee tyypeittäin, ks. Tarkemmat tiedot tyyppitaulukosta) Suojausluokka: I Liitäntä: -0-5x2,5mm² (ohjauksella -0-7x2,5mm²) / 1,5m liitosjohto schukotulpalla / 1,5m liitosjohto CEE17-pistotulpalla Jännite: 230V AC 50-60Hz Käyttöikä: L70B h Ohjausoptiot: Dali / liiketunnistinohjaus (corridor function) Runko: Runko ja salvat RST, silikonitiivisteet Kupu: Karkaistu suojalasi (kirkas/satiini) / polykarbonaatti (kirkas/opaali) Asennus: Asennuskorkeus 2-6m; suoraan kattopintaan, ripustuskiskoon tai kaapelihyllyyn. Soveltuvat kannakkeet: Katto tai seinäkiinnitys -> säädettävä nivelkannakepari Ketjuripustus -> x (x=ketjun pituus m) Käyttökohteita mm.: Prosessiteollisuuden tilat, kattilahuoneet, maatalousrakennukset. Soveltuu käytettäväksi turvavalaisimena keskusakustojärjestelmään 230V AC. Valonjako 1 Valonjako 2 Valonjako 3 18

19 LED-VALAISIMET Tyyppi INOX LED L690 INOX LED L1300 INOX LED L1600 Mitat A B mm mm Tuotenro Kupu Teho Valovirta Värisävy Ta Valonjako Liitäntä Paino INOX LED L690mm 017 O 35 C1 Kirkas PC 14 W 1800 lm 4000 K 40 C 1 = leveä -0-5x2,5mm² 3 kg 017 O 35 D1 Opaali PC 14 W 1800 lm 4000 K 40 C 1 = leveä -0-5x2,5mm² 3 kg 017 O 39 C1 Kirkas lasi 14 W 1800 lm 4000 K 40 C 3 = kapea -0-5x2,5mm² 3 kg 017 O 39 D1 Satiinilasi 14 W 1800 lm 4000 K 40 C 2 = leveä -0-5x2,5mm² 3 kg 034 O 35 C1 Kirkas PC 28 W 3600 lm 4000 K 35 C 1 = leveä -0-5x2,5mm² 3 kg 034 O 35 D1 Opaali PC 28 W 3600 lm 4000 K 35 C 1 = leveä -0-5x2,5mm² 3 kg 034 O 39 C1 Kirkas lasi 28 W 3600 lm 4000 K 35 C 3 = kapea -0-5x2,5mm² 3 kg 034 O 39 D1 Satiinilasi 28 W 3600 lm 4000 K 35 C 2 = leveä -0-5x2,5mm² 3 kg INOX LED L1300mm 034 O 36 C1 Kirkas PC 28 W 3600 lm 4000 K 35 C 1 = leveä -0-5x2,5mm² 7,4 kg 034 O 36 D1 Opaali PC 28 W 3600 lm 4000 K 35 C 1 = leveä -0-5x2,5mm² 7,4 kg 034 O 40 C1 Kirkas lasi 28 W 3600 lm 4000 K 35 C 3 = kapea -0-5x2,5mm² 7,4 kg 034 O 40 D1 Satiinilasi 28 W 3600 lm 4000 K 35 C 2 = leveä -0-5x2,5mm² 7,4 kg 068 O 36 C1 Kirkas PC 56 W 7200 lm 4000 K 35 C 1 = leveä -0-5x2,5mm² 7,4 kg 068 O 36 D1 Opaali PC 56 W 7200 lm 4000 K 35 C 1 = leveä -0-5x2,5mm² 7,4 kg 068 O 40 C1 Kirkas lasi 56 W 7200 lm 4000 K 35 C 3 = kapea -0-5x2,5mm² 7,4 kg 068 O 40 D1 Satiinilasi 56 W 7200 lm 4000 K 35 C 2 = leveä -0-5x2,5mm² 7,4 kg Optiona: 1,5m pistotulpallinen liitosjohto -> Tuotekoodin viimeisen numeron tilalle 2. CEE17-pistotulpalla ja 1,5m liitosjohdolla -> Tuotekoodin viimeisen numeron tilalle 17. Ohjausoptiot (ks. selitteet s. 70): Dali-ohjaus > Lisää tuotekoodin loppuun DALI Liiketunnistinohjaus (corridor function) -> Lisää tuotekoodin loppuun LT Tehdasvalo Oy Tuoteluettelo

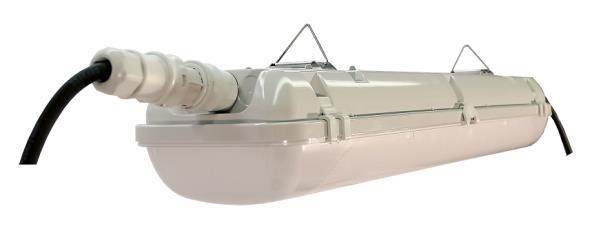

20 PC LED Tarkemmat valaisinkohtaiset arvot seuraavalla sivulla tyyppitaulukossa. Valonlähde: Ledilista tai lediputki Ottoteho: 14-56W (valaisintyypistä riippuen) Valaisimen valoteho: Lm (valaisintyypistä riippuen) Värilämpötila: 4000K Värintoistoindeksi CRI: 80 MacAdam: 3 SCDM Käyttölämpötila: -25 C +30 C (vaihtelee tyypeittäin, ks. Tarkemmat tiedot tyyppitaulukosta) Kotelointiluokka: IP66 Suojausluokka: I Liitäntä: -0-5x2,5mm² (ohjauksella -0-7x2,5mm²) / 1,5m liitosjohto schukotulpalla / 1,5m liitosjohto CEE17-pistotulpalla Jännite: V 50-60Hz Käyttöikä: L70B h Ohjausoptiot: Dali / liiketunnistinohjaus (corridor function) Runko: Iskunkestävä polykarbonaatti, muovi tai rosterisalvat Kupu: Läpikuultava, UV-suojattu, opaloitu polykarbonaatti Asennus: Sisältää kiinnitysosat (RST) katto ja valaisinripustuskiskokiinnitykseen Soveltuvat kannakkeet: Katto tai seinäkiinnitys -> säädettävä nivelkannakepari Käyttökohteita mm.: Teollisuuden oheistilat, esim. sähkötilat, lvi.tilat, sosiaalitilat jne. 20

21 LED-VALAISIMET Tuotenro Nimike / runko Teho Valovirta Kelvin Liitäntä Paino (kg) 017 O 38 D1 PC LED 700/ W 1800 lm x2,5mm² 2,7 017 O 38 D2 PC LED 700/ W 1800 lm 4000 pistotulpalla O 38 D1 PC LED 700/ W 3600 lm x2,5mm² 2,7 034 O 38 D2 PC LED 700/ W 3600 lm 4000 pistotulpalla O 37 D1 PC LED 1300/ W 3600 lm x2,5mm² 2,7 034 O 37 D2 PC LED 1300/ W 3600 lm 4000 pistotulpalla O 38 D1 PC LED 1300/ W 7200 lm x2,5mm² 2,7 068 O 38 D2 PC LED 1300/ W 7200 lm 4000 pistotulpalla O 38 D1 DALI PC LED 1300/ W 7200 lm x2,5mm² 2,7 PC LED LED-putkilla P20 O 37 D1 PC LED 1500/100 ST8A 20 W P40 O 38 D1 PC LED 1500/145 2xST8A 20 W P24 O 37 D1 PC LED 1500/100 ST8AU 24 W P48 O 38 D1 PC LED 1500/145 2xST8AU 24 W P32 O 38 D1 PC LED 1300/145 2xST8AU 16 W 20 W 3000 lm x2,5mm² 3 40 W 6000 lm x2,5mm² 3 24 W 3600 lm x2,5mm² 3 48 W 7200 lm x2,5mm² 3 32 W 4800 lm x2,5mm² 3 Optiona: 1,5m pistotulpallinen liitosjohto -> Tuotekoodin viimeisen numeron tilalle 2. CEE17-pistotulpalla ja 1,5m liitosjohdolla -> Tuotekoodin viimeisen numeron tilalle 17. Ohjausoptiot (ks. Selitteet s. 70) Dali-ohjaus > Lisää tuotekoodin loppuun DALI Liiketunnistinohjaus (corridor function) -> Lisää tuotekoodin loppuun LT Tehdasvalo Oy Tuoteluettelo

22 PC LED RAKSA Valonlähde: Ledilista Ottoteho: 23W Valaisimen valoteho: 3000Lm Värilämpötila: 4000K Värintoistoindeksi CRI: 80 MacAdam: 3 SCDM Käyttölämpötila: -25 C +30 C Kotelointiluokka: IP66 Suojausluokka: I Liitäntä: Pikaliittimet, ks. Alla. Jännite: V 50-60Hz Käyttöikä: L70B h Ohjausoptiot: On/off Runko: Iskunkestävä polykarbonaatti, muovi tai rosterisalvat Kupu: Läpikuultava, UV-suojattu, opaloitu polykarbonaatti Asennus: Soveltuvat kannakkeet: Sisältää kiinnitysosat (RST) katto ja valaisinripustuskiskokiinnitykseen Katto tai seinäkiinnitys -> säädettävä nivelkannakepari Käyttökohteita mm.: Työmaille rakennusaikaiseen valaistukseen Tuotenro Nimike Teho ma Lm Kelvin Liitäntä Paino kg D1 W PC LED RAKSA 23W Wieland pikaliittimet 2,7kg Pikaliittimet: Kaapelointi 1.5mm, 16A, H07RN-F 3G1.5 Syöttöliitosjohto H07RN-F 3G1.5 Väliliitosjohto H07RN-F 3G1.5 4m m m m Kaapelien pituudet voidaan toimittaa myös asiakkaan toiveiden mukaisesti.

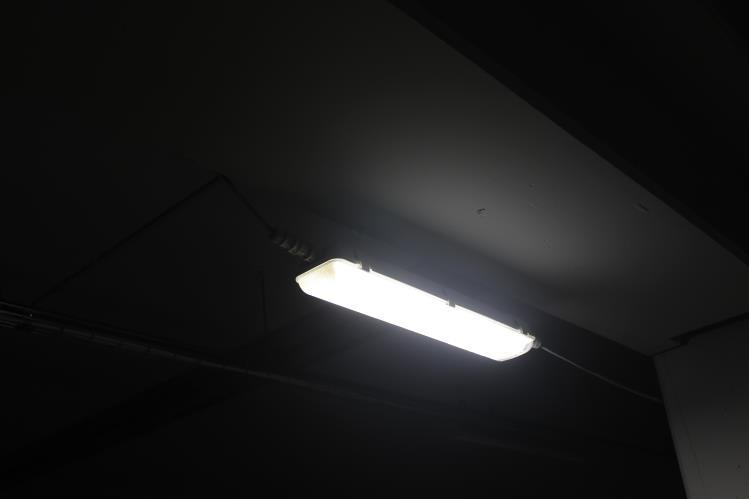

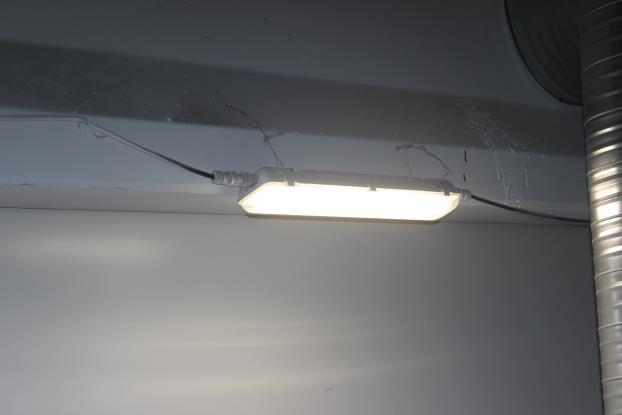

23 LED-VALAISIMET Rakennusaikainen valaistus, Prisma, Imatra PC LED RAKSA 23W Wielandin pikaliittimillä Tehdasvalo Oy Tuoteluettelo

24 MITO Valmistaja: Ottoteho: W Valoteho: Lm Ledin valotehokkuus: 106lm/W Värilämpötila: 4000K (muut värilämpötilat pyynnöstä) Värintoistoindeksi CRI: 80 Käyttölämpötila: -30 C +40 C / < +55 C tehon pudotuksella Varastointilämpötila: -40 C +70 C Liitäntä: -0 3x1,5mm² (pikaliitin) Syöttökaapeli ø: 7-13mm Käyttöikä: Ta= Tehokerroin: 0,95 Ylijännitesuojaus: 10kV Ohjausoptiot: Dali / 1-10V Turvavalokäyttö: Valaisinkohtaisella 1-3h akulla, uudelleenlatausaika 30h Runko: Valettu alumiini, polyesteripulverimaalaus RAL 701, korroosionkestävä Häikäisysuoja: Kirkas karkaistu suojalasi tai polykarbonaatti Paino: Max. 9,5 kg Asennus: Asennuskorkeuksille 5-18m. Useita kannakevaihtoehtoja, ks. Seuraava sivu. Käyttökohteita mm.: Varasto ja hallitilat, urheiluhallit, elintarviketilat Standardien yhdenmukaisuus: Direktiivi 2014/35/UE, EN : 2015, EN : 1997, EN : 2015, EN : 2014, EN : 2008 Direktiivi 2014/30/UE, EN : 2015 Direktiivi 2011/65/UE ENEC-hyväksyntä kesken Epäsymmetrinen Leveä Kapea Elliptinen 24

25 LED-VALAISIMET Lisävarusteet ja mitat: Vaijerikiinnike Vaakaputkikiinnike, Ø 60mm putkelle, Ketjuripustus Ketjuripustus Kattokiinnike Säädettävä seinäkannake TEKNISET TIEDOT TEOLLISUUSKÄYTTÖÖN KARKAISTULLA SUOJALASILLA ELINTARVIKE-TEOLLISUUS (HACCP) PC-SUOJALLA Teho W Valovirta Lm Valonjako Kiinnitys 1-10V VAKIO- VERSIO Turvavalaisin valaisinkohtaisella 1h/3h akulla * 1-10V VAKIO- VERSIO Turvavalaisin valaisinkohtaisella 1h/3h akulla * Leveä Valonjako, Vakiona Asennuskorkeus 5-9m. Kiinnityskoukku Kapea Valonjako, Vakiona Asennuskorkeus yli 9m Kiinnityskoukku Elliptinen valonjako, esim Vakiona ketjuripustuskannake varastojen käytävien valaisuun VALONHEITIN ULKOKÄYTTÖÖN VAIN VAKIOVERSIO 1-10V Vakiona säädettävä seinäkanna Epäsymmetrinen valonjako ke * Turvalaistukseen tarvitset lisäksi akkupaketin: 1h akku : / 3h akku: Tehdasvalo Oy Tuoteluettelo

26 VICTOR RETROFIT ST/MT 250W LED 105W 025 S S 06 ST/MT 100W LED 70W LED 70W 010 S S S 02 / 015 S 02 Haluatko päivittää olemassa olevat Tehdasvalon Victorpurkauslamppuvalaisimet LED-tekniikkaan? Retrofit-paketilla päivitys onnistuu helposti ja nopeasti. Victor-valaisinrungot ovat erittäin kestäviä ja pitkäikäisiä, joten niiden elinkaarta voidaan huoletta jatkaa uudella tekniikalla, runkoja ja kaapelointia vaihtamatta. Säästät energiaa ja luontoa! Modauspaketti sisätää: * LED-moduuli(t) valmiiksi kiinnitettynä lämpönieluun + ruuvit ja aluslevyt * liitäntälaitemoduuli + ruuvit * uusi tyyppiteippi * varaosakupu (tarvittaessa) Tuotenumero Teho W Valovirta lm Valonjako Ta max C Liitäntä 070 V 29 V D Leveä (D) x2,5mm² 070 V 29 V D Leveä (D) 35 pistotulppa 105 V 29 V D Leveä (D) x2,5mm² 105 V 29 V D Leveä (D) 30 pistotulppa Huom! Myös muut LED VICTOR-sarjan valonjaot saatavilla. Katso valonjaot LED VICTOR 750M / 1000M tuotesivuilta. 26

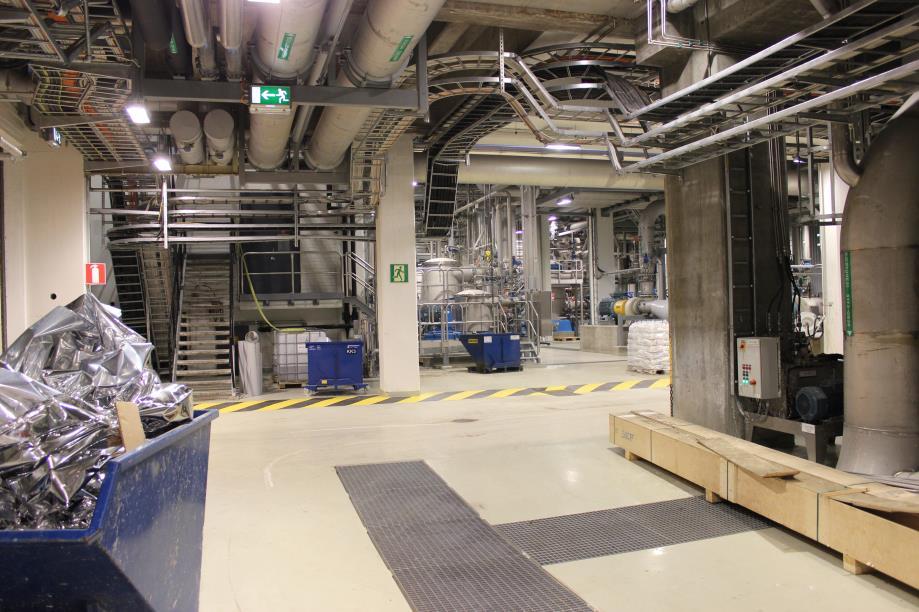

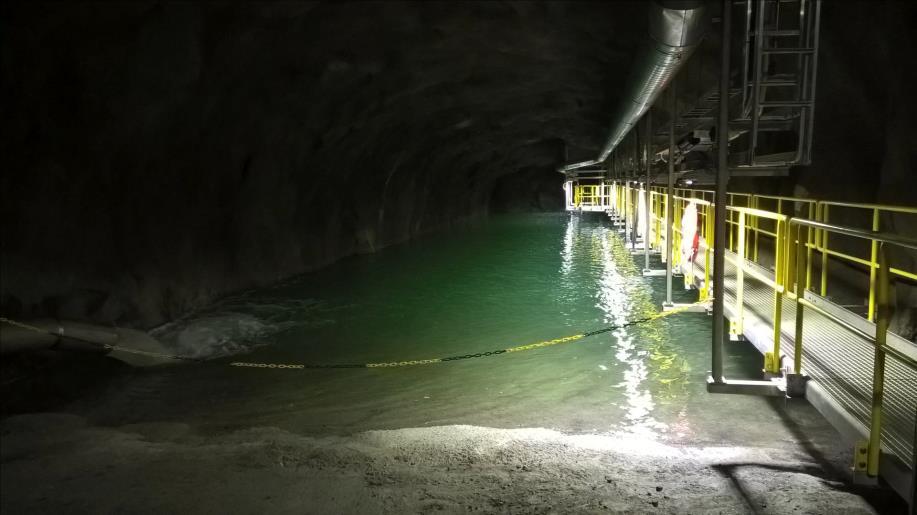

27 LED-VALAISIMET Tehdasvalo Oy Tuoteluettelo

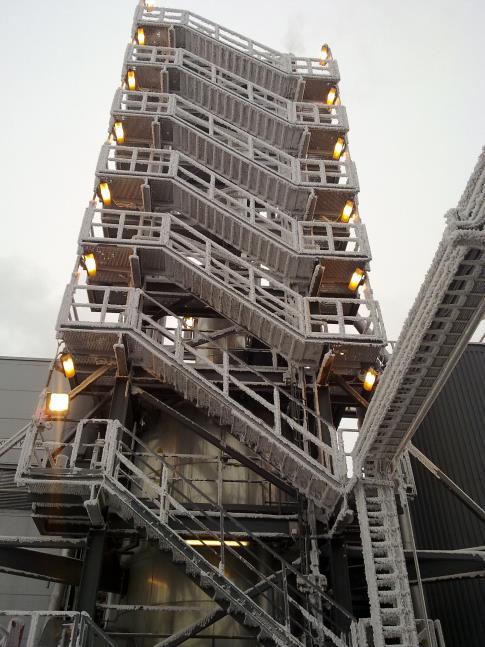

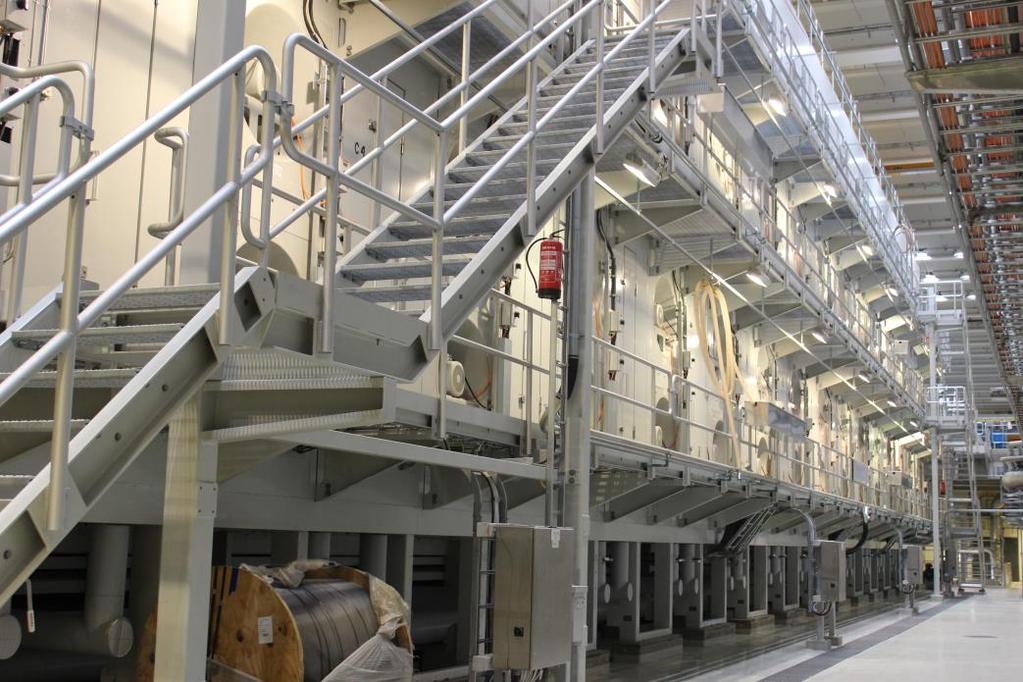

28 VICTOR TEOLLISUUSVALAISIMET Tehdasvalon purkauslampulliset Victor-valaisimet ovat valaisseet teollisuuden tuotantotiloja vaativissakin olosuhteissa jo lähes 30 vuoden ajan. Vaikka purkauslamppuvalaisimet ovat hiljalleen väistymässä LED-tekniikan myötä, on edelleen kohteita, joihin purkauslamppuvalaisin vielä toistaiseksi on parempi ja varmatoimisempi valinta. Esimerkkinä tilat, joissa on korkeat ympäristön lämpötilat sekä erittäin pölyiset tilat, joissa valaisimen päälle pääsee kertymään paksu pölykerros. Nämä tilat ovat LEDvalaistukselle haasteellisia valaisimen liiallisen lämpenemisen takia. Muutamia asiakkaitamme, jotka ovat luottaneet Victor-sarjaan: Andritz, Boliden Harjavalta, Fortum, Keitele Group, Metsä Group, Norilsk Nickel, Outotec, Sandvik, Stora Enso, Terrafame, UPM-Kymmene, Valmet, Yara, 28

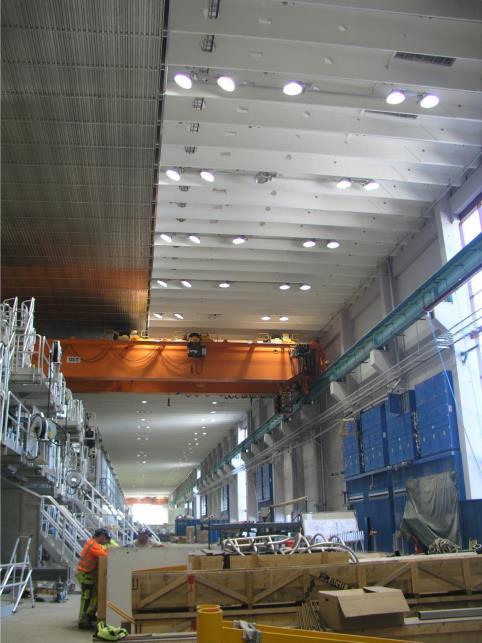

29 TEOLLISUUSVALAISIMET PURKAUSLAMPULLA Tehdasvalo Oy Tuoteluettelo

30 VICTOR TEOLLISUUSVALAISIMET Rakenne: Runko ja salvat pursotettua alumiinia Kupuvaihtoehdot: akryyli/pc/karkaistu lasi Valaisin varustettu hiukkassuodattimella Valaisimia voidaan muokata asiakaskohtaisilla toivomuksilla, esim. valaisinkohtainen sulake, monisäikeiset johtimet, erikoiskiinnikkeet jne. Kytkentä: -0-5x2,5mm² 2xM25 holkeilla tai 1,5 metrin pistotulpallisella liitosjohdolla 230V 50Hz Asennus: Suositeltava asennuskorkeus 2-6m. Kattopintaan, ripustuskiskoon tai kaapelihyllyyn Seinäkiinnitys 9001-, tai kannakkeella Pylväskiinnitys tai 9007-kannakkeella Ketjuripustus 9008 Pika-asennuskisko 9004 Valaisin Valonlähde Kuvun ominaisuudet Käyttökohteet Victor akryylikuvulla ST/MT 100W, E40 Kestää UV-säteilyä, lipeää ja jonkin verran liuottimia Victor PC-kuvulla ST/MT 100W, E40 Mekaanisesti vahva, alhainen pintakirkkaus, erittäin leveä valonjako Victor tasolasikuvulla ST/MT 100W, E40 ST/MT150W, E40 Kestää kemikaaleja, korkeita lämpötiloja sekä mekaanisen puhdistamisen - Prosessiteollisuuden matalat tilat - Kellarit, putkisillat ja -kanaalit, kuljetinsillat - Varastot ja lastauslaiturit - Ulkona olevat hoitotasot - Ulkovalaistus rakennuksen seiniltä - Prosessiteollisuuden matalat tilat - Kellarit, putkisillat ja -kanaalit, kuljetinsillat - Varastot - Kattilahuoneet - Parkkihallit - Prosessiteollisuus, ahtaat sokkeloiset tilat - Kellarit - Kattilahuoneet, joissa korkea ympäristön lämpötila - Maatalousrakennukset - Paikat, joissa vaaditaan valaisimen jatkuvaa puhdistusta 30

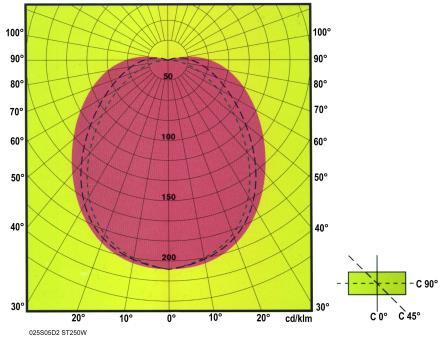

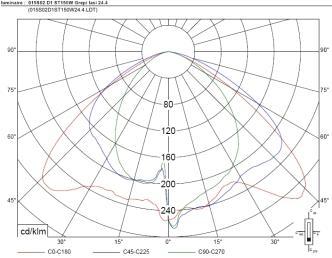

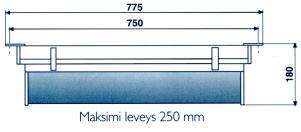

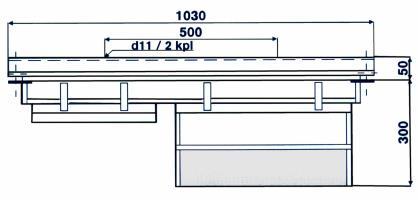

31 TEOLLISUUSVALAISIMET, MATALAT TILAT Valonjako ja mitat: Akryylikupu PC-kupu Tasolasikupu Tuotenumero Teho (W) Kanta Liitäntä Kg Snro Victor akryylikuvulla 010 S 00 D1 ST/MT 100 E x2,5 mm² 7, S 00 D2 ST/MT 100 E40 Liitosjohto + pistotulppa 7, Victor PC-kuvulla 010 S 01 D1 ST/MT 100 E x2,5 mm² 7, S 01 D2 ST/MT 100 E40 Liitosjohto + pistotulppa 7, Victor tasolasikuvulla 010 S 02 D1 ST/MT 100 E x2,5 mm² 8, S 02 D2 ST/MT 100 E40 Liitosjohto + pistotulppa 8, S 02 D1 ST/MT 150 E x2,5 mm² 8, S 02 D2 ST/MT 150 E40 Liitosjohto + pistotulppa 8, Optiona: Epoksipinnoite Tuotenumeron 2 viimeisen merkin tilalle D5 (-0-) tai D6 (pistot.) CEE17-pistotulppa (2P+E) Tuotenumeron viimeisen numeron tilalle 17. Tehdasvalo Oy Tuoteluettelo

32 ISO-VICTOR TEOLLISUUSVALAISIMET PC-KUVULLA LASIKUVULLA ISO-VICTOR LAAJASÄTEILIJÄ Rakenne: Runko ja salvat pursotettua alumiinia Kupuvaihtoehdot: PC/karkaistu lasi Valaisin varustettu hiukkassuodattimella Valaisimia voidaan muokata asiakaskohtaisilla toivomuksilla, esim. valaisin-kohtainen sulake, monisäikeiset johtimet, erikoiskiinnikkeet jne. Kytkentä: -0-5x2,5mm² 2xM25 holkeilla tai 1,5 metrin pistotulpallisella liitosjohdolla 230V 50Hz Asennus: Suositeltava asennuskorkeus 4-10m. Kattopintaan, ripustuskiskoon tai kaapelihyllyyn Seinäkiinnitys 9001-, tai kannakkeella Pylväskiinnitys tai 9007-kannakkeella Ketjuripustus 9008 Pika-asennuskisko 9004 (PC-kuvullisessa mallissa vakiona) Valaisin Valonlähde Kuvun ominaisuudet Käyttökohteet Iso-Victor PC-kuvulla Iso-Victor Tasolasikuvulla ST/MT 250W, E40 ST/MT250W, E40 mekaanisesti vahva alhainen pintakirkkaus erittäin leveä valonjako antaa valoa myös 5% ylöspäin kestää kemikaaleja Kestää korkeita lämpötiloja Kestää mekaanisen puhdistamisen Teollisuuden tilat, joissa valonjaon tulee olla mahdollisimman leveä Varastot Teollisuuden tilat, joissa asennuskorkeus 4-10m 32

33 TEOLLISUUSVALAISIMET, KESKIKORKEAT TILAT Valonjako ja mitat: PC-KUPU LASIKUPU Tuotenumero Teho W Kanta Liitäntä Paino Kg Snro Iso-Victor laajasäteilijä PC-kuvulla 025 S 05 D1 ST/MT 250 E x2,5 mm² S 05 D2 ST/MT 250 E40 Liitosjohto 1,5m + pistotulppa Iso-Victor laajasäteilijä lasikuvulla 025 S 06 D1 ST/MT 250 E x2,5 mm² 13, S 06 D2 ST/MT 250 E40 Liitosjohto 1,5m + pistotulppa 13, Optiona: Epoksipinnoite Tuotenumeron 2 viimeisen merkin tilalle D5 (-0-) tai D6 (pistot.) CEE17-pistotulppa (2P+E) Tuotenumeron viimeisen numeron tilalle 17. Tehdasvalo Oy Tuoteluettelo

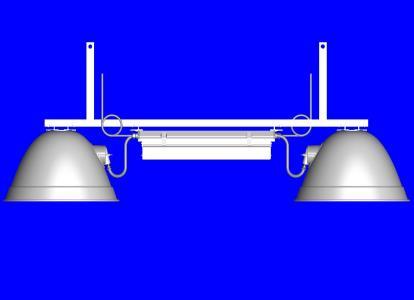

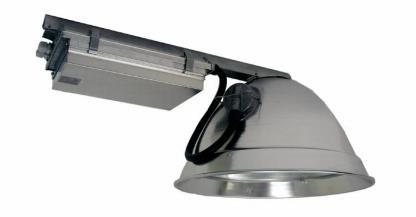

34 VICTOR MAX Rakenne: Kuristinkotelon runko pursotettua alumiinia Heijastin painosorvattua, eloksoitua alumiinia Karkaistu sulkulasi Valaisimen runkorakenteessa hiukkassuodatin Liitäntälaitteet sijoitettu erilleen lamppukammiosta viileämpiin olosuhteisiin, jolloin niille saavutetaan pidempi käyttöikä Keraaminen lampunpidin E40 Valaisin toimitetaan kompensoituna Valittavissa 3 erilaista valonjakoa Valaisin voidaan varustaa LED 25W varavalolla, joka syttyy jännitekatkon jälkeen heti ja sammuu automaattisesti, kun päävalonlähde on saavuttanut lähes täyden valovirran. Valaisimia voidaan muokata asiakaskohtaisilla toivomuksilla, esim. valaisinkohtainen sulake, monisäikeiset johtimet, erikoiskiinnikkeet jne. Asennus: Suositeltava asennuskorkeus 8-30m. Valaisimessa pika-asennuskisko, jolla asennus kattopintaan, ripustuskiskoon tai kaapelihyllyyn. Valaisin kiinnittyy työkaluitta kiskoon. Ketjuripustus 9008 Saatavana myös ontelolaatta- ja liukukiskoasennusjärjestelmä Kytkentä: -0-5x2,5 mm² 2xM25 holkeilla tai 1,5m pisto-tulpallisella liitosjohdolla 230V 50Hz Valonlähteet: ST/MT 250W, kanta E40 ST/MT 400W, kanta E40 Käyttökohteet: Teollisuuden korkeat hallitilat, joissa vaaditaan korkea valaistustaso, esim. paperikonesalit 34

35 TEOLLISUUSVALAISIMET, KORKEAT TILAT Tuotenumero Teho W Kanta Liitäntä Kg Snro Victor Max 1x ST/MT W 025 S 07 B1 ST/MT 250W E x2,5 mm² 12, S 07 B2 ST/MT 250W E40 Liitosjohto + pistotulppa 12, S 07 C1 ST/MT 250W E x2,5 mm² 12, S 07 C2 ST/MT 250W E40 Liitosjohto + pistotulppa 12, S 07 D1 ST/MT 250W E x2,5 mm² 12, S 07 D2 ST/MT 250W E40 Liitosjohto + pistotulppa 12, S 07 B1 ST/MT 400W E x2,5 mm² 12, S 07 B2 ST/MT 400W E40 Liitosjohto + pistotulppa 12, S 07 C1 ST/MT 400W E x2,5 mm² 12, S 07 C2 ST/MT 400W E40 Liitosjohto + pistotulppa 12, S 07 D1 ST/MT 400W E x2,5 mm² 12, S 07 D2 ST/MT 400W E40 Liitosjohto + pistotulppa 12, Victor Max 2x ST/MT W 225 S 07 B1 ST/MT 2x250W E x2,5 mm² S 07 B2 ST/MT 2x250W E40 Liitosjohto + pistotulppa S 07 C1 ST/MT 2x250W E x2,5 mm² S 07 C2 ST/MT 2x250W E40 Liitosjohto + pistotulppa S 07 D1 ST/MT 2x250W E x2,5 mm² S 07 D2 ST/MT 2x250W E40 Liitosjohto + pistotulppa S 07 B1 ST/MT 2x400W E x2,5 mm² S 07 B2 ST/MT 2x400W E40 Liitosjohto + pistotulppa S 07 C1 ST/MT 2x400W E x2,5 mm² S 07 C2 ST/MT 2x400W E40 Liitosjohto + pistotulppa S 07 D1 ST/MT 2x400W E x2,5 mm² S 07 D2 ST/MT 2x400W E40 Liitosjohto + pistotulppa 18 Tehdasvalo Oy Tuoteluettelo

36 HOT VICTOR huuvavalaisin Valonlähteet: MT/ME 70W, kanta E27 ME 100W, kanta E27 Rakenne: Runko pursotettua alumiinia Kupu karkaistua lasia Silikonitiivisteet Ruuvit ruostumatonta terästä Heijastin kiiltoeloksoitu AL Asennus: Suoraan katto tai seinäpintaan Seinäkiinnitys pilarikannakkeella tai 9002-seinäkannakeparilla HUOM! Asennus vain palamattomalle alustalle! Kytkentä: -0 3X2,5mm² M25-holkeilla Liitäntälaitteet sijoitetaan kuuman tilan ulkopuolelle erilliseen koteloon, kuristimen ja valaisimen välisen kaapelin pituus enintään 18m. Käyttökohteet: Teollisuuden kuumat tilat, esim. paperikoneen huuva ja sahalaitosten kuivauskanaalit Kohteet, joissa ympäristön lämpötila tuottaa ongelmia vakiorakenteisille valaisimille Tuotenro Kuvaus Teho (W) Kanta Liitäntä Paino (kg) 007 M 20 C1 Hot Victor tasolasilla MT/ME 70 E27-0 3x2,5mm² 4,5 010 M 20 C1 Hot Victor tasolasilla ME 100 E27-0 3x2,5mm² 4,5 36

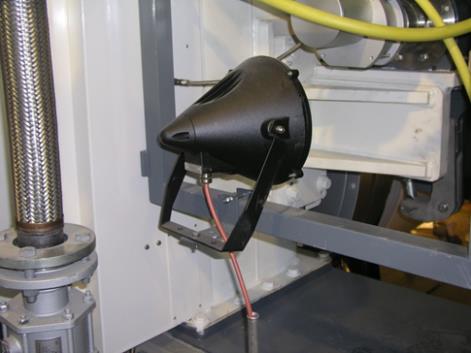

37 HOT SPOT kuumien tilojen valaisin Kapeakeilainen kohdevalaisin kuumiin tiloihin Valonlähde: ME 70W, kanta keraaminen E27 Asennus: Suoraan katto- tai seinäpintaan Kaidekiinnitys kaidekiinnikkeellä Rakenne: Runko painevalettua alumiinia Suuntaussanka terästä Karkaistu sulkulasi Silikonitiivisteet Ruuvit ruostumatonta terästä Heijastin kiiltoeloksoitu Al Kytkentä: -0 3x2,5mm² M25-holkeilla Liitäntälaitteet sijoitetaan kuuman tilan ulkopuolelle erilliseen koteloon, etäisyys max. 18m Käyttökohteet: Teollisuuden kuumat tilat esim. paperikoneen huuva ja sahalaitosten kuivauskanaalit Kohteet, joissa ympäristön lämpötila tuottaa ongelmia vakiorakenteisille valaisimille Tuotenro Kuvaus Teho (W) Kanta Liitäntä Paino (kg) 007 M 71 B1 Hot spot, kirkas ME-lamppu ME 70 E27-0 3x2,5mm² 3,2 007 M 71 C1 Hot Spot, päällystetty ME-lamppu ME 70 E27-0 3x2,5mm² 3,2 Tehdasvalo Oy Tuoteluettelo

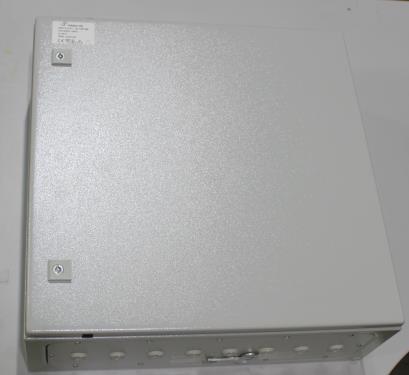

38 KURISTINKOTELO HOT VICTOR JA HOT SPOT VALAISIMILLE Rakenne: Kalustettu Rittal AE-koteloon Materiaali pintakäsitelty Fe, RAL 7035 Suljettuna tai tuuletusritilöillä Saranoitu ovi Kaapeliläpiviennit holkkitiivisteillä Syöttö 2 kpl M25 Jokaiselle valaisimelle oma lähtö M25 Kompensoitu cos ⱷ 0,9 Varustettu vikavirtasuojalla 300mA Kotelointiluokka: IP23 -> tuuletusritilöillä varustettu malli IP65 -> suljettu malli Asennus: Seinälle kotelon mukana toimitettavilla korvakkeilla tai palamattomalle alustalle suoraan kotelon pohjan läpi Ta 25 C suljettu malli Ta 40 C tuuletusritilöillä varustettu malli Kytkentä: Syöttö 400 / 230V AC 0 5x2,5mm² Tuotenro Teho Mitat mm (LxKxS) Paino (kg) ME 70W Hot Victorille / Hot Spotille, sytyttimillä 8M xME70W 300x200x120 6,5 8M xME70W 300x400x M xME70W 300x400x M xME70W 380x600x M xME70W 600x600x M xME70W 600x600x M xME70W 600x600x ME 100W Hot Victorille / Hot Spotille, sytyttimillä 8M xME100W 300x200x120 6,5 8M xME100W 300x400x M xME100W 300x400x M xME100W 380x600x M xME100W 600x600x M xME100W 600x600x M xME100W 600x600x

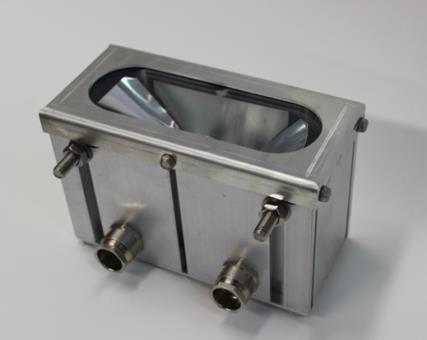

39 HOT HALO 13 SELLUKUIVAIMEN VALAISIN Runko pursotettua alumiinia Heijastin kiillotettua eloksoitua alumiinia Suojalasi Messinkinen holkkitiiviste M20, tiivisterengas silikonia Keraaminen lampunpidin G9/B15d (230V) / GY6.35 (24V) Kiinnitysruuvit M8, valmiiksi kiinnitettynä valaisimeen (145mm 230V 100W) Tuoteno W V Kanta Lamppu Liitäntä Kg 006 H G9 Osram Halopin ECO 60W 230V 010 H B15d Osram Halolux Ceram W 230 V B15d 005 H GY6.35 Osram Halostar U 50W 24V 010 H GY6.35 Osram Halostar U 100W 24V 005 H GY6.35 Osram Halostar U 50W 24V -0-3x1,5mm² 1,2-0- 3x1,5mm2 1,2-0- 3x2,5mm² x2,5mm² 1-0 3x2,5mm² 1 Tehdasvalo Oy Tuoteluettelo

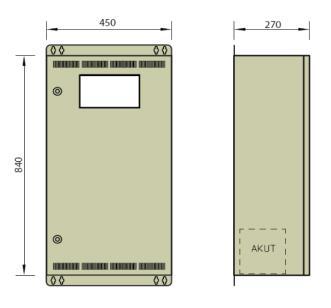

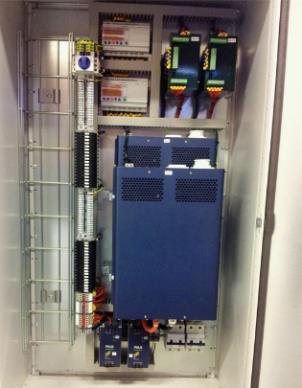

40 PLANSAFE ECS OSOITTEETON TURVAVALOKESKUS Logiikkaohjattu Plansafe ECS tuoteperhe sisältää kaikki turvavalokeskuksilta vaadittavat perusominaisuudet. Keskukset sisältävät järjestelmän kunnossapitoa helpottavia ominaisuuksia, joilla saavutetaan kustannussäästöjä. Tuotekokonaisuudessa käytetään laadukkaita komponentteja, joita on jo vuosia käytetty Plansafe CPS100 sarjan keskuksissa. Kaikissa ECS keskusmalleissa käytetään puhdasta siniaaltoinvertteriä. Automaattiset kuukausittaiset akustotestit. Jos testi epäonnistuu, keskus antaa hälytyksen, joka saadaan tarvittaessa hälytystietona kiinteistövalvontaan. Keskuksen ovessa sijaitsevan ikkunan kautta on helppo tarkistaa keskuksen tila. Syöttö- ja ryhmäkaapelit voidaan tuoda joko ylä- tai alakautta. Kaapeleiden asennusta helpottaa pohjalevyssä sijaitseva lankahylly johon kaapelit saadaan kätevästi kiinnitettyä. Multilaippa läpivientejä varten kuuluu toimitukseen. Plansafe ECS keskuksissa voidaan sytyttää turvavalaisimet jos esimerkiksi valaistuskeskuksessa tulee jännitekatkos. ECS keskuksissa on 5 kpl jännitetuloja tätä varten. Keskukset valmistaa Autrosafe Oy. ECS 600 ECS 1000 ECS Malli ECS-B600 ECS-B1000 ECS-B1500 Syöttöjännite 230V AC/AC 230V AC/AC 230V AC/AC Teho 600W 1000W 1500W Lähtöjä Ryhmäsulakkeet 2A 2A 2A Akusto 2x40 Ah (1h) 2x62 Ah (1h) 2x100 Ah (1h) Akustosulake 32 A 50 A 80 A Käyttölämpötila IP luokka Toiminta-aika 1h tai 3h maks kuorm. 1h tai 3h maks kuorm. 1h maks kuorm. Kotelon mater. polttomaalattu teräs polttomaalattu teräs polttomaalattu teräs Näyttö on on on Invertteri puhdas siniaalto puhdas siniaalto puhdas siniaalto Syväpurkaussuoja on on on Hälytystieto reletieto reletieto reletieto Asennus seinämalli seinämalli seinä/lattia Valvontatuloja 5kpl 5kpl 5kpl Automaattitesti kerran kuukaudessa kerran kuukaudessa kerran kuukaudessa Täyttää standardin EN50171 EN50171 EN50171 Akkukotelo/teline EI EI KYLLÄ HUOM! Saatavilla myös isompitehoiset keskukset 2000W, 3000W ja 4000W tai räätälöitynä. Kysy lisätietoja.

41 PLANSAFE CPS100 OSOITTEELLINEN TURVAVALOKESKUS Valvoo automaattisesti keskuksen ja valaisimien toimintaa normaalikäytön aikana Suorittaa automaattisesti valaisimien sekä keskuksen testauksen ohjelmoitujen testausaikojen mukaisesti Jokaisella valaisimella on oma osoitteellinen valovahti, joten vikatiedot, tekniset tiedot sekä raportit saadaan valaisinkohtaisesti Valaisimet ohjelmoidaan joko poistumistie-, turva tai yhdistelmävaloksi Samassa ryhmässä voi olla kaikkia edellä mainittuja valaisimia, max. 15kpl / ryhmä Myös valaisinkohtainen testaus ja manuaalinen ohjaus VCU 24/8 jännitteen valvontayksikön avulla varavalaistus voidaan ohjata päälle halutulla alueella. Järjestelmä perustuu normaalivalaistuksen ja niiden syöttöjen valvontaan. Ohjelmallisesti määritetään valaisinkohtaisesti mikä valaisin ohjataan päälle kun normaalivalaistus on jostain syystä häiriintynyt. Monipuolinen raportointi Lakisääteisestä testauksesta Järjestelmän kunnossapitoon liittyvistä toiminnoista Manuaalinen tai automaattinen tulostus Hälytyslista Huoltoraportti Tekniset tiedot Huoltomääräykset Testausraportit (keskukselle, valaisimille, akustolle) Light manager ohjelma Plansafe CPS100 voidaan liittää ethernet-verkon kautta PC:lle, johon asennetaan Light Manager -ohjelmisto. Light Manager ohjelmiston avulla pystytään vaivattomasti valvomaan suurempiakin valaisin ja keskusmääriä. Ohjelmiston avulla saadaan helposti kuukausittaiset testit määritettyä ja raportit tulostettua. Valaisiminen paikantamiseksi voidaan ohjelmaan asentaa rakennuksen pohjapiirustus, johon valaisimet sijoitetaan. Testaus voidaan suorittaa valaisinkohtaisesti tai koko järjestelmän kattavasti. Suunnittelu Suunnittelija laatii csvtiedoston, joka sisältää valaisimien tiedot (osoite, sijainti, tyyppi, ohjausryhmät jne.) Keskus toimitetaan valmiiksi ohjelmoituna Järjestelmään saa liittää vain Plansafe-järjestelmän kanssa yhteen sopivia Tehdasvalo Oy:n valmistamia valaisimia. Muun merkkisiin valaisimiin on mahdollista lisätä valovahdit. Malli Tuotenumero Valaisimien jännite Akusto 1h Ryhmien määrä Plansafe CPS /600W V AC 2x12V/40Ah (1h) 8 Plansafe CPS /900W V AC 2x12V/65Ah (1h) 8 Plansafe CPS /1800W V AC 4x12V/65Ah (1h) 16 Plansafe CPS100 24/600W V DC 2x12V/40Ah (1h) 8 Tehdasvalo Oy Tuoteluettelo

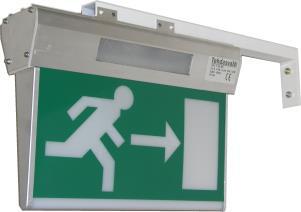

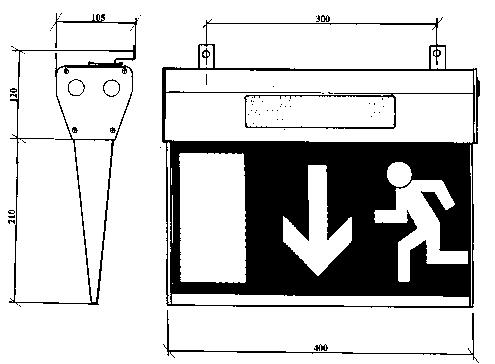

42 OPASKIILA Havaintoetäisyys 40m Kytkentä: -0-5 x 2,5 mm² Suojausluokka: 24V mallit III ja 230V mallit I. Tiiveysluokka: IP 54 Rakenne: Runko pursotettua alumiinia Päädyt alumiinilevyä Kupu polykarbonaattia 1-tai 2-puoleisena. Asennus: Valaisin kiinnitetään seinään valaisimen päällä olevista korvakkeista. Ketju-, vaijeri-, tai tangoilla ripustettaessa kiinnityskorvakkeita käännetään 90. Lippu asennukseen erillinen orsi , kiinnityskorvakkeita käännettävä 180. Tyyppi Ottoteho Liitäntäjännite / Huom. Kg Opas, 24V AC / DC keskusakustojärjestelmään LED A 26 x1 2W 10-40V AC / DC 2,5 LED A 26 x2 2W 10-40V AC / DC / 2-puoleinen 2,5 Opas, 230V AC / DC keskusakustojärjestelmään LED T 26 x1 2W 230V AC/DC 2,5 LED T 26 x2 2W 230V AC/DC / 2-puoleinen 2,5 Yhdistelmävalaisin opas/turva 230V AC/DC keskusakustojärjestelmään YLE D 26 x1 8W 230V AC/DC 2,6 Osoitteellinen opas, CPS V AC keskusakustojärjestelmään LED T 26 x5 7W 230V AC / CPS100 valvonta 2,6 LED T 26 x6 7W 230V AC / 2-puoleinen CPS100 valv. 2,6 Osoitteellinen yhdistelmävalaisin opas/turva CPS V AC keskusakustojärjestelmään YLE D 26 x5 14W 230V AC / CPS100 valvonta 2,6 YLE D 26 x6 21W 230V AC / 2-puoleinen CPS100 valv. 2,6 Opas valaisinkohtaisilla akuilla automaattitestauksella, toiminta-aika 3h ALE D 26 x1 5W 230V AC + omat akut 3,0 ALE D 26 x2 5W 230V AC + omat akut / 2-puoleinen 3,0 Osoitteellinen opas, 230V AC/DC Teknoware-ohjainyksikkö keskusakustojärjestelmään LED T 26 x7 6W 230V AC/DC 2,5 HUOM! X = nuolen suunta, valitse: A = alas B = oikealle C = vasemmalle D = ylös E = porras alas F = porras ylös H = porras oikealle alas I = porras vasemmalle alas 42

43 MUOVIOPAS / MUOVITURVA Havaintoetäisyys: 20m Rakenne: Runko ja kupu polykarbonaattia Kupu opaloitu Valaisin voidaan liittää keskusakustoon tai osoitteelliseen CPS100-keskusakustoon Teknowaren osoitteelliseen keskukseen Omalla valaisinkohtaisella akustolla, 1h toimintaaika, automaattitestaus Mitat: 370x140x90mm, kiinnitysreikäväli 240mm Suojausluokka: 24V mallit III ja 230V mallit I. Kytkentä: -o- 5x2,5mm² Valaisimen toisessa päässä SET-kalvotiivisteet Asennus: Kiinnitys valaisimen pohjasta katto- tai seinäpintaan Opasvalaisimen katsantoetäisyys 20m Käyttökohteet: Teollisuuden oheistilat, sähkötilat, käytävät, toimistot, valvomot, sosiaalitilat jne. Tuotenumero Ottoteho Liitäntäjannite / Huom. Kg Muoviopas, 24V DC Keskusakusto LED A 27 X1 5W 10-40V DC 1,1 Muoviopas, 230V AC / DC keskusakustojärjestelmään LED T 27 X1 5W 230V AC / DC 1,1 Muoviopas, Osoitteellinen CPS V AC keskusakusto HUOM! X = Nuolen suunta. Valitse: A = alas B = oikealle C = vasemmalle D = ylös E = porras alas F = porras ylös H = porras oikealle alas I = porras vasemmalle alas LED T 27 X5 10W 230V AC CPS 100 valvonta 1,1 Muoviopas, Valaisinkohtaiset akut, toiminta-aika 1h, automaattitestaus LED B 27 X1 5W 230V AC + omat akut 1,5 Muoviturva 24V DC keskusakustojärjestelmä LED A 27 T1 7W 10-40V DC 1,1 Muoviturva 230V AC keskusakustojärjestelmä LED T 27 T1 7W 230V AC 1,1 Muoviturva Osoitteellinen 230V AC CPS 100 keskusakustojärjestelmä LED T 27 T5 14W 230V AC, CPS 100 valvonta 1,1 Muoviturva valaisinkohtaiset akut, 1h toiminta-aika, automaattitestaus LED B 27 T1 10W 230V AC + omat akut 1,5 Tehdasvalo Oy Tuoteluettelo

44 OPAS VICTOR Valonlähde: LED 2W 350mA Havaintoetäisyys: 40m Rakenne: Runko ja kuvun kehys pursotettua alumiinia Varustettu hiukkassuodattimella Kilpi polykarbonaatti tai karkaistu lasi Kytkentä: -0-5x2,5mm² M25-holkeilla Valaisin liitettävissä vakio- tai osoitteellisen keskusakuston CPS100-perään Valaisimet mahdollista varustaa valaisinkohtaisella akustolla, toiminta-aika 1h, automaattitestaus Tuotenro Ottoteho Liitäntä Jännite Ympäristön ta Paino (kg) 24V AC/DC Keskusakustojärjestelmä LED A 22 X1 5W -0-5x2,5mm² 10-40V AC/DC C 3,0 230V AC/DC Keskusakustojärjestelmä LED T 22 X1 3W -0-5x2,5mm² 230V AC/DC C 3,0 Osoitteellinen CPS100-valvonta, 230V AC Keskusakustojärjestelmä LED T 22 X5 8W -0-5x2,5mm² 230V AC C 3,2 Valaisinkohtaiset akut, toiminta-aika 1h, automaattitestaus LED T 21 X1 5W -0-5x2,5mm² 230V AC C 3,5 HUOM! X = Nuolen suunta. Valitse: A = Nuoli alas D = Nuoli ylös H = Nuoli porras oikealle alas B = Nuoli oikealle E = Nuoli porras alas I = Nuoli porras vasemmalle alas C = Nuoli vasemmalle F = Nuoli porras ylös Optiona epoksipinnoite, lisää tuotekoodin perään EP 44

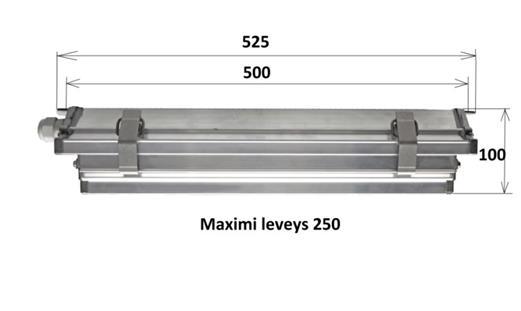

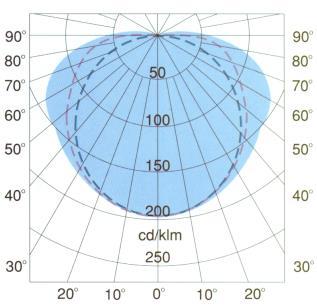

45 TURVA VICTOR Keskusakustoon / valaisinkohtaisilla akuilla Valonlähde: LED 13W Rakenne: Runko pursotettua alumiinia Varustettu hiukkassuodattimella Kupu karkaistua lasia Kytkentä: -0-5x2,5mm² M25-holkeilla Liitettävissä keskusakustoon, osoitteelliseen CPS100-keskusakustojärjestelmään tai Teknowaren ohjausyksiköllä Teknowaren osoitteelliseen järjestelmään. Valaisimet mahdollista varustaa valaisinkohtaisella akustolla, toiminta-aika 1h, automaattitestaus Tuotenro Ottoteho Liitäntä Jännite Ympäristön ta Paino (kg) Keskusakusto 230V AC/DC LED T 23 D1 14W -0-5x2,5mm² 230V AC/DC C 3,0 Osoitteellinen keskusakusto CPS 100, 230V 50Hz LED T 23 D5 18W -0-5x2,5mm² 230V AC C 3,2 Osoitteellinen keskusakusto Teknoware ohjainyksikkö, 230V AC/DC LED T 23 D7 15W -0-5x2,5mm² 230V AC/DC C 3,2 Valaisinkohtainen akku 1h automaattitestaus, 230V AC LED T 25 D1 15W -0-5x2,5mm² 230V AC C 3,2 HUOM! Optiona epoksipinnoite, lisää tuotekoodin perään EP. Tehdasvalo Oy Tuoteluettelo

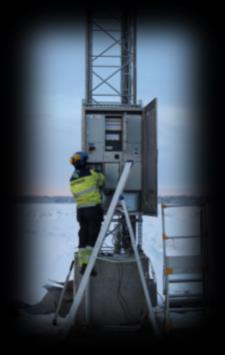

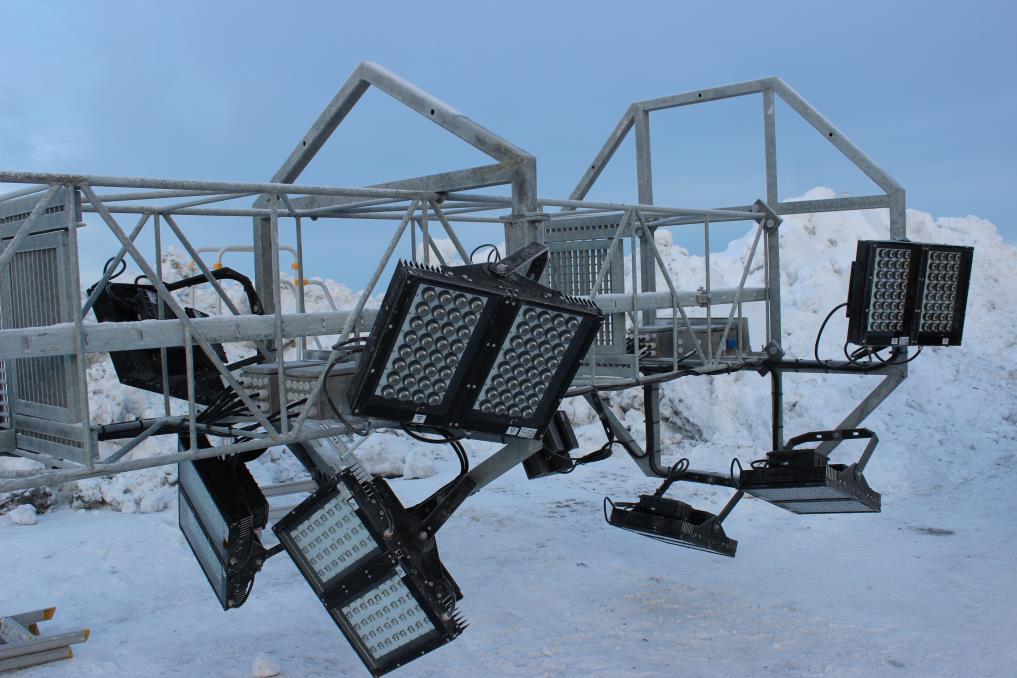

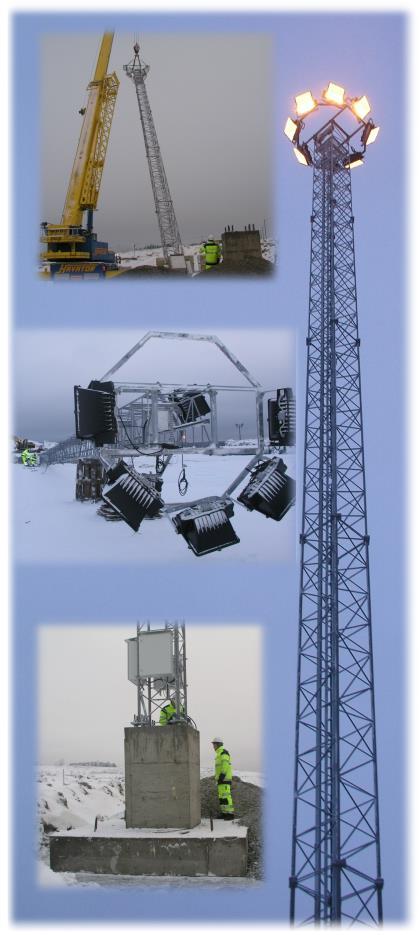

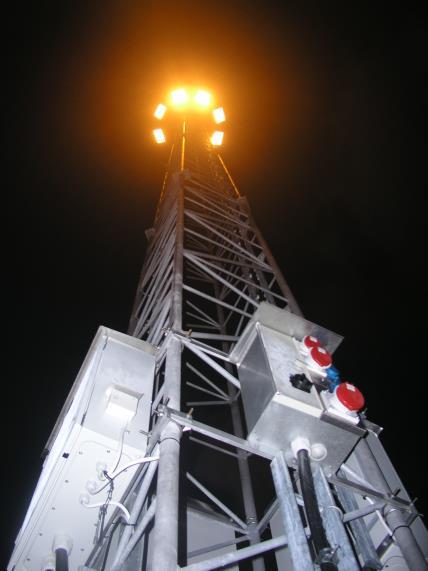

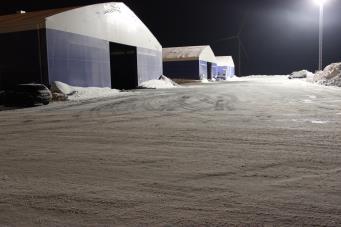

46 ALUEVALAISTUS Toimitamme aluevalaistuksen avaimet käteen -periaatteella, jolloin toimitus sisältää: Suunnittelu Mastot Valaisimet Kuristinkotelot ja mastokeskukset Kokoonpano Mastojen pystytys Loppudokumentointi Tilaaja hoitaa perustukset ja syöttökaapelin mastolle Masto kootaan ja kalustetaan täysin valmiiksi maston ollessa vielä vaakatasossa Valmiiksi kalustettu masto nostetaan pystyyn autonosturilla Masto kiinnitetään perustuksiin ja kytketään syöttökaapeliin. Referenssejämme mm.. UPM Kymmene Oyj; Kaukas, Kymi Keitele Timber Oy; Keitele, Alajärven Saha, Kemijärven Saha Stora Enso Oyj, Kaukopään tehtaat, Imatra Metsä-Fibre Oy, Rauma Kemin Satama Terrafame Oy 46

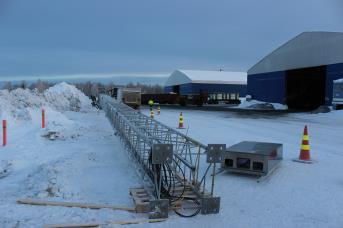

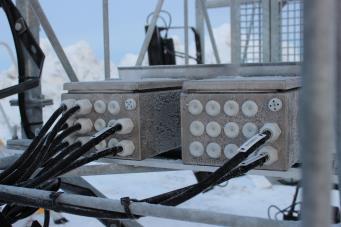

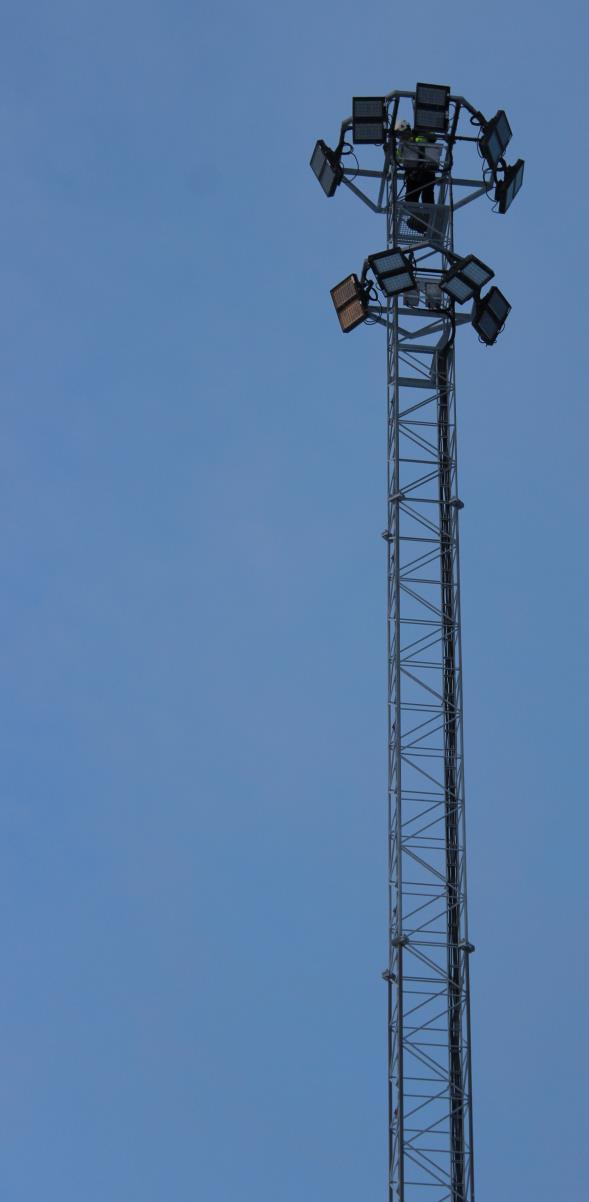

47 KUUMASINKITYT RISTIKKOMASTOT Mastot ovat kotimaisia Proxocon Oy:n valmistamia ristikkomastoja. Pintäkäsittely kuumasinkitys SFS-EN ISO 1461B mukaisesti. Masto toimitetaan 6m:n lohkoissa. Mastokorkeudet 18m, 24m, 30m ja 36m. Ristikkomastoista on valittavissa kevyt- tai raskasmasto riippuen valaisimien painosta ja tuulikuormasta. Turvatikas on hitsattu rakenteeseen. Valittavissa kolme erilaista turvanousuprofiilia. Maston huippuun valittavissa useita erilaisia valaisimien kiinnitysorsia. Huoltotaso maston sisä- tai ulkopuoleinen. Perustuksien tekoa varten toimitamme laudoitus- ja raudoituskuvat. Pulttikorin valusapluuna lainataan valutöiden ajaksi työmaalle. Valaisimina käytämme Faeberin kattavaa valonheitinsarjaa, mallistosta valitaan käyttöön tapauskohtaisesti parhaiten soveltuvat tyypit. Kotelot kalustetaan Rittalin AE-koteloihin. Tehdasvalo Oy Tuoteluettelo

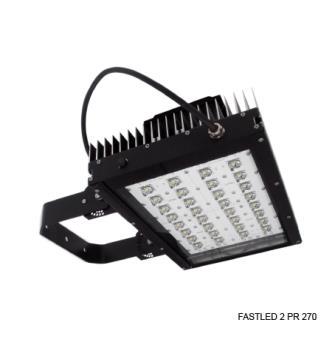

48 FASTLED 2 LED-valonheitin 135W / 200W / 270W / 400W / 540W Sopii moniin käyttötarkoituksiin Runko pursotettua alumiinia, eloksoitu, väri musta RAL 9005 Saatavana värisävyillä 3000K, 4000K (vakio), 6000K Saatavana eri optiikoilla varustettuna: symmetrinen 21, 45, 65 ja epäsymmetrinen AS Sileä karkaistu sulkulasi silikonikiinnityksellä, varmistettu kehyksellä, joka maalattua terästä Silikonitiivisteet Suuntaussanka sinkittyä terästä, maalattu mustaksi Suuntaus ja lukitus 5 portain Holkkitiiviste M16 messinki Valmiiksi kaapeloitu, pikaliittimet mukana Versiot: CND -> ei himmennettävä, CFD -> himmennettävä (Dali / 1-10V) Tuulipinta-ala: FASTLED ,069m² FASTLED ,132m² FASTLED ,135m² FASTLED ,200m² FASTLED ,270m² Sovellettavat normit: EN , EN , EN , EN Tehokerroin > 0.98, V / 50-60Hz 48

49 VALONHEITTIMET Tehdasvalo Oy Tuoteluettelo

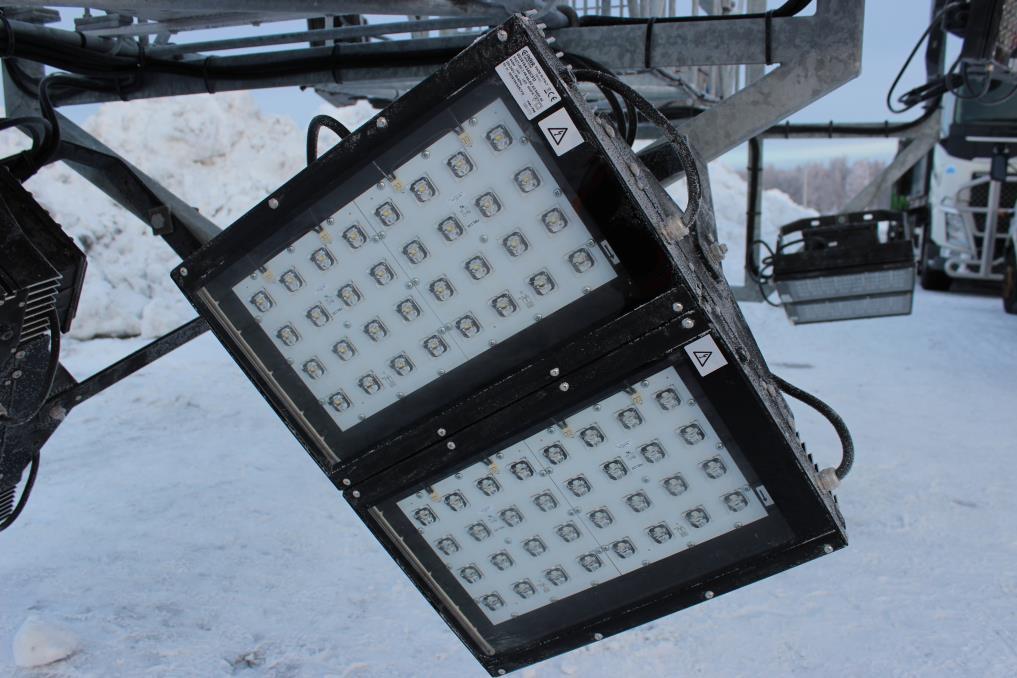

50 FASTLED 2 TUOTENUMEROINTI FASTLED 2 Tuotenro Nimike Versiot VJ Teho W Lumen Suojausluokka Kg FASTLED 2 PR xxx FASTLED 2 PR 16 LED AS 135W 4K AND / CND / AS II 9, xxx FASTLED 2 PR 16 LED W 4K AND / CND / II 9, xxx FASTLED 2 PR 16 LED W 4K AND / CND / II 9, xxx FASTLED 2 PR 16LED W 4K AND / CFD II 9,3 FASTLED 2 PR xxx FASTLED 2 PR 24LED 200W AS 4K AND / CND / AS I / II xxx FASTLED 2 PR 24LED 200W 21 4K AND / CND / I xxx FASTLED 2 PR 24LED 200W 45 4K AND / CND / I xxx FASTLED 2 PR 24LED 200W 65 4K AND / CND / I 12 FASTLED 2 PR xxx FASTLED 2 PR 32LED AS 270W 4K CND / CFD AS II 14, xxx FASTLED 2 PR 32LED W 4K CND / CFD II 14, xxx FASTLED 2 PR 32LED W 4K CND / CFD II 14, xxx FASTLED 2 PR 32LED W 4K CND / CFD II 14,5 FASTLED 2 PR xxx FASTLED 2 PR 48LED 400W AS 4K AND AS I xxx FASTLED 2 PR 48LED 400W 21 4K AND I xxx FASTLED 2 PR 48LED 400W 45 4K AND I xxx FASTLED 2 PR 48LED 400W 65 4K AND I 16 FASTLED 2 PR xxx FASTLED 2 PR 64LED 540W AS 4K CND / CFD AS II xxx FASTLED 2 PR 64LED 540W 21 4K CND / CFD II xxx FASTLED 2 PR 64LED 540W 45 4K CND / CFD II xxx FASTLED 2 PR 64LED 540W 65 4K CND / CFD II 29 Liitäntälaiteoptiot: Valittavissa olevat versiot tyyppitaulukossa. Täydennä tuotekoodin loppuun xxx tilalle haluamasi versio: AND = liitäntälaite IP67, ei himmennettävä CND = liitäntälaite erillisessä kotelossa, ei himmennettävä CFD = liitäntälaite erillisessä kotelossa, himmennettävä (FULL DIM) 50

51 VALONHEITTIMET Tehdasvalo Oy Tuoteluettelo

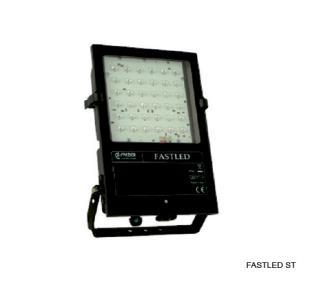

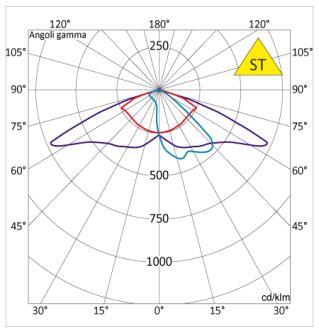

52 FASTLED ST/PR Pienikokoinen ja näppärä LED-valonheitin mm. piha-alueiden ja pienten katujen valaistukseen. Fastled ST leveä valonjako on optimoitu katuvalaistukseen. Fastled PR erilaisilla valonjaoilla; AS. Saatavilla värisävyissä 3000K, 4000K (vakio), 6000K Värintoistoindeksi CRI70 Runko painevalettua alumiinia, pulverimaalattu tummanharmaaksi. Karkaistu sulkulasi saranoitu runkoon. Lukitussalvat pursotettua alumiinia, maalattu kuten runko. Silikonitiivisteet. Kiinnityssanka sinkittyä terästä, maalattu kuten runko. Ulkoiset ruuvit ruostumatonta terästä. Holkkitiiviste M20. Vakiona ilman syöttökaapelia, saatavana myös pikaliittimin/ pistotulpalla. Lisävarusteet, tilattava erikseen: 90324, suuntaussanka, säätö ja lukitus 5 portain , pylväskannake 60mm putkeen. Myös RGB versio -> lisätietoja pyynnöstä. Tehokerroin >0,98, V / 50-60Hz. Standardien yhdenmukaisuus: EN , EN , EN , EN VALONJAKO FASTLED ST VALONJAOT FASTLED PR / PR HF 52

53 VALONHEITTIMET Tuotenro Nimike Teho W ma Lumen Kg Sert. FASTLED ST Fastled ST 24LED 57W , DIM Fastled ST 24LED 57W , Fastled ST 36LED 85W ,0 FASTLED PR FASTLED AS 8LED 68W ,20 x FD FASTLED AS 8LED 68W , FASTLED PR 24LED 57W , FASTLED PR 24LED 57W AS , DIM FASTLED PR 24LED 57W AS , Fastled PR 24LED 57W ,0 x Fastled PR 24LED 57W ,0 x Fastled PR 24LED 57W ,0 x DIM Fastled PR 24LED 57W , Fastled PR 36LED 85W , Fastled PR 36LED 85W , FASTLED PR 36LED 85W ,2 FASTLED PR HF HF FASTLED HF 24LED 83W , HF FASTLED HF 24LED 83W AS , HFEM FASTLED HF 24LED 83W AS EM , HF FASTLED HF 36LED 120W , DIM FASTLED PR 36LED 85W AS , HF FASTLED HF 36LED 120W AS ,2 Tehdasvalo Oy Tuoteluettelo

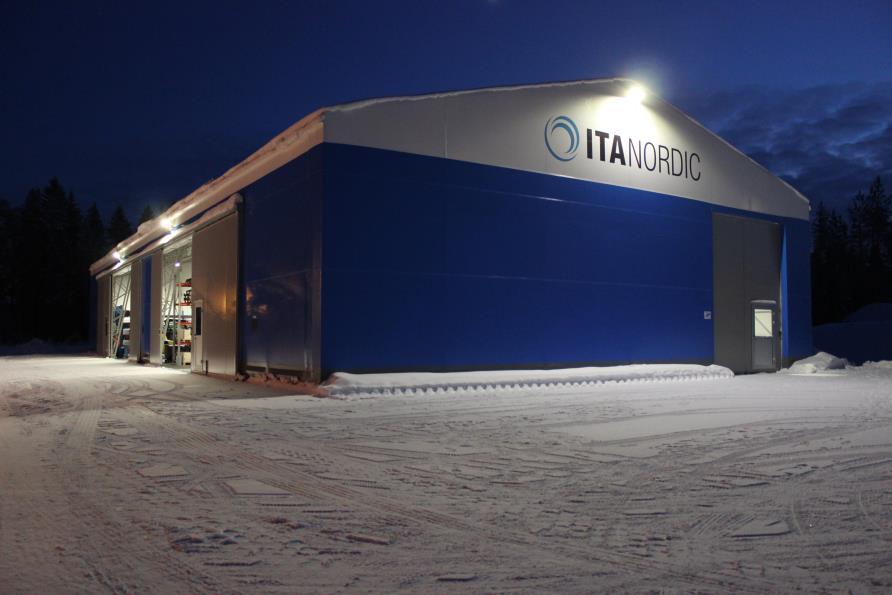

54 VALONHEITTIMET Ulkovalaistus FASTLED ST 85W Monaco 2xST/MT400W 54

55 MONACO Runko painevalettua alumiinia, maalattu mustaksi Heijastin eloksoitua alumiinia Sulkulasi karkaistua lasia Suuntaushaarukka terästä Kaikki valaisimen ulkopuoleiset ruuvit ruostumatonta terästä Symmetrinen valonjako Liitäntälaitteet sijoitetaan erilliseen koteloon Tuotenro Nimike Teho W Kanta Liitäntä Paino kg 240 S 56 D1 Monaco 2D, leveä valonjako 2 x ST/MT 400 E x 2,5 mm² 19,9 Tehdasvalo Oy Tuoteluettelo

56 SMART Runko painevalettua alumiinia, jauhemaalattu vakioväri harmaa RAL9006, pyynnöstä eri RAL-väreissä. Ulkopuoliset ruuvit ruostumatonta terästä. Kirkas karkaistu suojalasi 4mm, kiinnitetty irrotettavaan kehykseen. Silikonitiivisteet Komponentit kiinnitetty helposti irrotettavalle asennuspellille. Liitäntälaitteen elinikä vakioversiolla 50,000h sallitussa lämpötilassa ja 100,000h himmennettävällä versiolla. Valittavissa useita eri optiikkoja. Syöttöjännite V 50/60Hz. Suojausluokka I Liitäntä H07RN-F kaapelilla, varustettu pikaliittimin 3 2,5mm². Holkkitiiviste M20 IP68. Vaihdettavat 12 ledin moduulit eri optiikoilla. Ledien elinikä > 60,000 tuntia B20L80. Liitäntälaitteessa ylijännitesuoja 6kV Pylväskiinnike maalattua painevalettua alumiinia, suunnattavissa 5 portain pystyputkeen +20 /-5 ja vaakaorteen +5 /-20. Sopii Ø 60mm pylväisiin. Optiona himmennettävä / Dali-ohjattu versio. 56

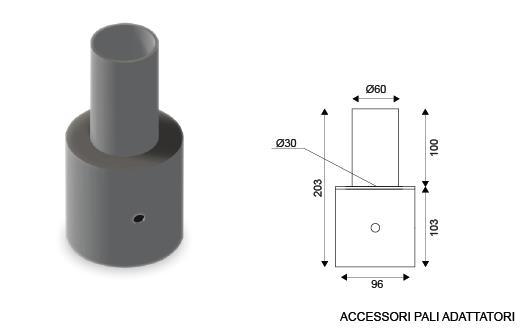

57 KATUVALAISTUS Tuotenro 4310/A Tuotenro Nimike Valonjako Teho W ma Valovirta lm Kg SMART S DIM SMART 12LED S1 27W 4K CL1 DIM S DIM SMART 24LED S1 53W 4K CL1 DIM S DIM SMART 36LED S1 80W 4K CL1 DIM S DIM SMART 48LED S1 106W 4K CL1 DIM S1 SMART S DIM SMART 24LED S3 53W 4K CL1 DIM S DIM SMART 36LED S3 80W 4K CL1 DIM S DIM SMART 48LED S3 106W 4K CL1 DIM S ,0 8,1 8,6 8,7 8,1 8,6 8,7 HUOM! Tuotekoodit valonjaoille AS, FW, PX LEFT, PX RIGHT, S2 nettisivuiltamme: Tehdasvalo Oy Tuoteluettelo

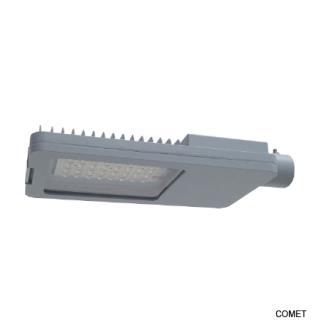

58 COMET Katujen, jalkakäytävien, pyöräteiden ja piha-alueiden pienikokoinen LED-valaisin Valonjako optimoitu katuvalaistukseen Teho: 37W/350mA tai 45W/450mA Tehoa voidaan säätää myös asennuksen jälkeen dippikytkimillä Midnight-ohjaus Runko painevalettua alumiinia, polyesteripulverimaalaus harmaa RAL 9006 Suojalasi 5mm karkaistua lasia Silikonitiivisteet Holkkitiiviste M20 (kaapeleille 9-11mm) Asennus suoraan vaakaputkeen halk. 48mm Seinä- ja pylväsasennuksissa käytetään nivel kannaketta, säädettävä 5 portain Soveltuu mataliin 3-5m pylväisiin D=60mm Saatavilla versio 12-24V aurinkopaneeleille Tuulipinta-ala: 0,09m² Standardien yhdenmukaisuus: EN , EN , EN , EN 55015, UNI Tehokerroin > vV / 50-60Hz tai 12-24V /12-24V DC. Tuotenro

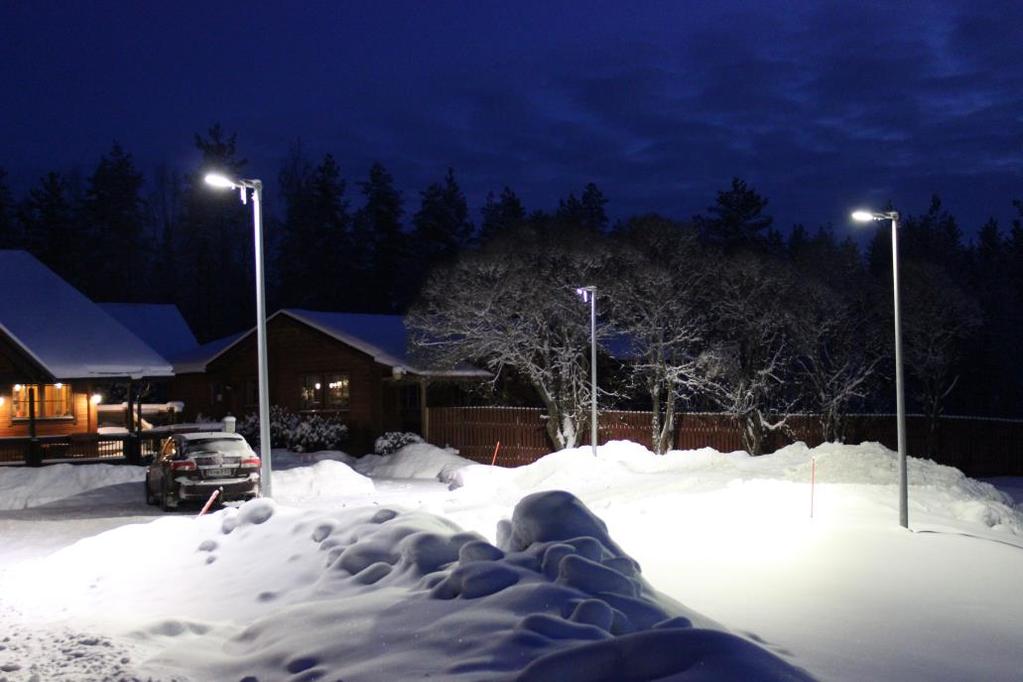

59 KATUVALAISTUS Tuotenro Nimike W ma Lumen Kg EC COMET ECO 24LED 38W , HF COMET HF 24LED HIGH FLUX , COMET 32LED 45W , COMET 32LED 35W 12-24V , EC COMET 32LED 50W , HF COMET HF 32LED HIGH FLUX , MN COMET 32LED 45W MIDNIGHT ,7 Tehdasvalo Oy Tuoteluettelo

60 SUNLED Valonjako optimoitu katuvalaistukseen Valittavissa useita valonjakoja DIM-versioissa teho säädettävissä dippikytkimillä 3 teholle. Pyynnöstä DALI/CLO/kello-ohjaus/ jännitteen säätö mahdollinen. Runko painevalettua alumiinia, polyesteripulverimaalaus harmaa RAL9006. Karkaistu suojalasi 5mm Silikonitiivisteet M20 holkkitiiviste (kaapelille 9-11m) Tuulikuorma: 0,25m² Pylväsasennukseen, pysty tai vaakaputkeen D=60mm Säädettävä 5 portain ( ) Tehokerroin > V / 50-60Hz Standardien yhdenmukaisuus: EN , EN , EN , EN 55015, UNI Valonjako S1 2-kaistaiset kadut Valonjako S2 1-kaistaiset kadut Kapeat kadut 60

61 KATUVALAISTUS Valonjako AS epäsymmetrinen Suuret alueet Valonjako FW Suuret alueet parkkipaikat Valonjako S3 2-kaistaiset kadut Tuotenro Nimike Valonjako SUNLED S DIM SUNLED 16LED S1 135W DIM-4K CL1 S DIM SUNLED 24LED S1 203W DIM-4K CL1 S DIM SUNLED 32LED S1 270W DIM-4K CL1 S1 Teho Valovirta ma W lm Kg 11,7 11,0 12,0 HUOM! Tässä taulukossa vain S1 valonjaolla varustetut mallit. Loput tyypit sekä ajantasaiset tekniset tiedot nettisivuiltamme: Tehdasvalo Oy Tuoteluettelo

62 RINO-EX LED EX-TILALUOKAT 2, 22 Atex-luokitus: II 3G 3D Ex nr IIC T6 Gc Ex tc IIIC T 70 C Dc Valonlähde: LED Ottoteho: 19-44W (valaisintyypistä riippuen) Valoteho: lm (valaisintyypistä riippuen) Värilämpötila: 4000K Värintoistoindeksi (CRI): 80 Ta-luokka: -25 C +40 C Varastointilämpötila: -40 C +70 C Kotelointiluokka: IP66 Suojausluokka: I Liitäntä: -0 3x2,5mm² Syöttökaapeli: 10-14mm Jännite: 230V 50-60Hz Käyttöikä: L80 Ta=25 C Tehokerroin: 0,9 Turvavalon akun kesto: 1h (3h pyynnöstä) Akun uudelleenlatausaika: 24h Runkomateriaali: Ruostumaton teräs AISI 304, sinkitty/pulverimaalattu RAL9016 Kupumateriaali: Kirkas karkaistu suojalasi Soveltuvat kannakkeet: ripustuskoukut , nivelkannakepari , putkikannakepari 60mm putkelle Standardien yhdenmukaisuus: Direktiivi 2014/35/EU EN : 2015 EN : 1997 EN : 2014 EN : 2008 Direktiivi 2014/30/EU EN : 2015 Direktiivi 2011/65/EU Direktiiiv2014/34/EU EN :2012+A11:2013 EN :2010 EN :2014 Rino-EX LED 22W Rino-EX LED 38W Rino-EX LED 44W 62

63 EX-VALAISIMET Mitat Tyyppi A B mm mm RINO-EX LED 22W RINO-EX LED 38W RINO-EX LED 44W TUOTENUMEROINTI Teho W Pituus (mm) Nimellinen valovirta (lm) Versio Tuotenumero RINO-EX LED - RST Vakio EX Vakio EX Vakio EX Turvavaloyksiköllä EX Turvavaloyksiköllä EX Turvavaloyksiköllä EX RINO-EX LED, sinkitty, maalattu teräs Vakio EX Vakio EX Vakio EX Turvavaloyksiköllä EX Turvavaloyksiköllä EX Turvavaloyksiköllä EX Tehdasvalo Oy Tuoteluettelo

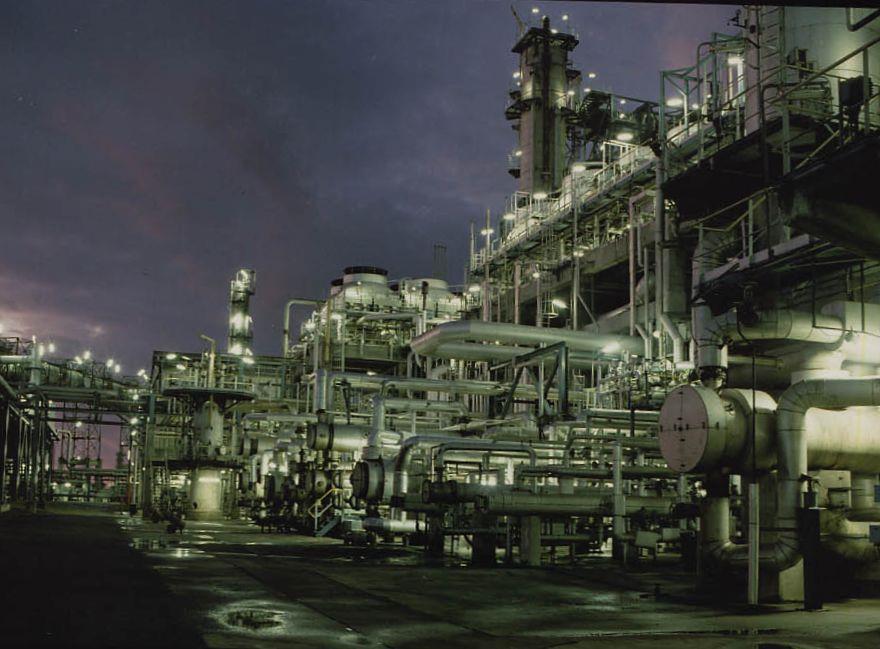

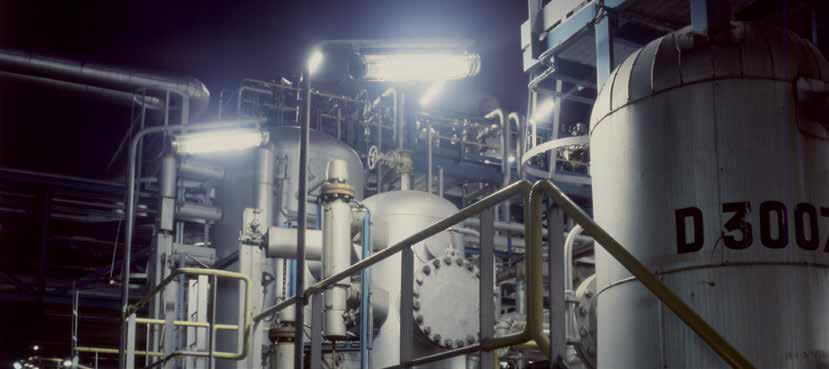

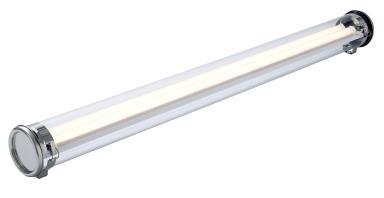

64 EX-VALAISIMET SAMMODE Ranskalainen Sammode valmistaa erittäin korkealaatuisia valaisimia teollisuuden ja elintarviketeollisuuden tarpeisiin. Sammoden tavaramerkkinä on putkenmuotoinen valaisin. Putken materiaalina joko borosilikaattilasi tai yhdistetty polykarbonaatti/pmma. Valaisimen päädyt ruostumatonta terästä 304L / 316L. Valaisimilla on 5 vuoden takuu. PMMA Polykarbonaatti EX-tilojen LED-valaisimet, tilaluokat 2, 21, 22. IP68/69K Tuote Valovirta YLEISVALAISTUS, suuret alueet, suunniteltu korvaamaan perinteiset loisteputkiratkaisut 1x36W, 2x36W jne. Vastaavin valaistustasoin pienemmällä energiankulutuksella. Normaali ympäristö Jamin lm Jamin lm Vaikea ympäristö Boyle lm Boyle lm Kylmät tilat -40 C Hutton lm Hutton lm KOHDEVALAISTUS. Pienen kokonsa ansiosta sopii ahtaisiin paikkoihin. Normaali ympäristö Jamin lm Vaikea ympäristö Boyle lm Kylmät tilat -40 C Hutton lm Lisätietoja Sammoden valaisimista tai 64

65 EX-VALAISIMET Tehdasvalo Oy Tuoteluettelo

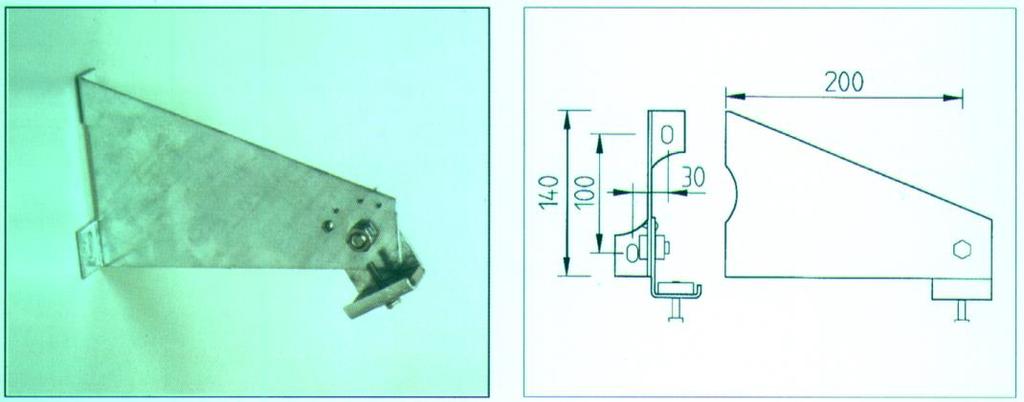

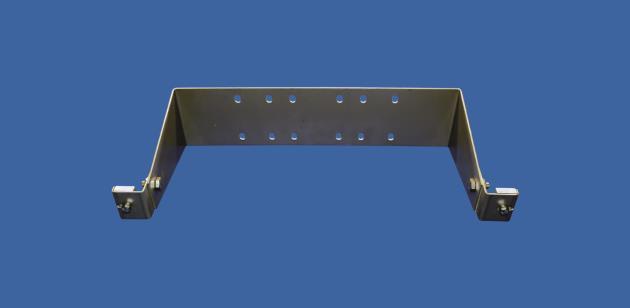

66 LISÄVARUSTEET Seinäkannake kuumasinkitty teräs RST ruostumaton teräs Kiinnitysruuvit RST Valaisinta voidaan suunnata pystysuunnassa portaattomasti Paino 3kg Seinäkannake kuumasinkitty teräs (snro ) RST ruostumaton teräs Kiinnitysruuvit ruostumatonta terästä Valaisinta voidaan suunnata pystysuunnassa portaattomasti Paino 3,5kg Seinäkannake pari kuumasinkitty teräs (snro ) Kiinnitysruuvit RST Valaisinta voidaan suunnata pystysuunnassa portaattomasti Paino 2kg 66

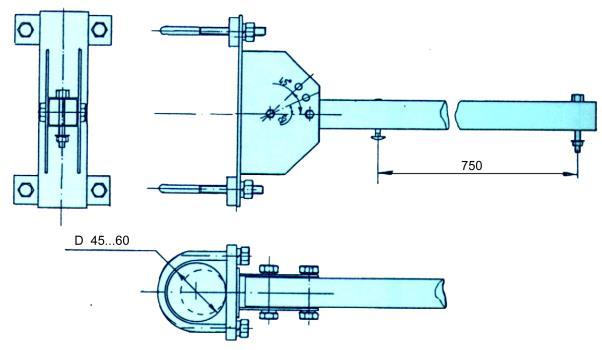

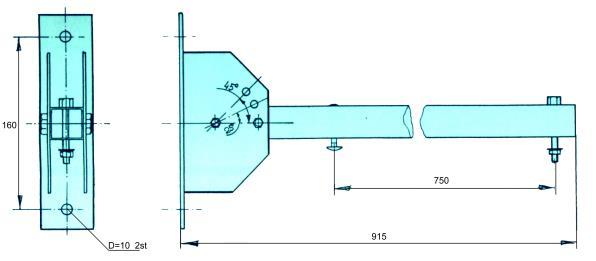

67 LISÄVARUSTEET Pylväskannake kuumasinkitty teräs (snro ) RST ruostumaton teräs Kiinnitysruuvit RST Sopii halk mm pylvääseen Paino 4kg Seinäkannake kuumasinkitty teräs (snro ) Led Victor 500M:lle Kiinnitysruuvit RST Paino 2,5kg Pylväskannake kuumasinkitty teräs (snro ) Led Victor 500M:lle Kiinnitysruuvit RST / kuumasinkitty teräs Sopii halk mm pylvääseen Paino 3kg Tehdasvalo Oy Tuoteluettelo

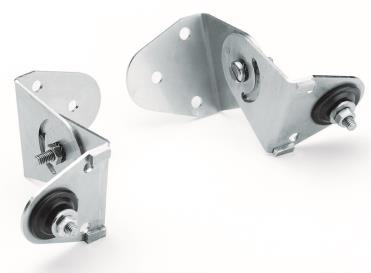

68 LISÄVARUSTEET Nivelkannake pari kuumasinkitty teräs Kiinnitysruuvit ruostumatonta terästä Valaisinta voidaan suunnata pystysuunnassa portaattomasti Paino 0,5kg Nivelkannake-pari Tuotenumero RST AISI 304 Kiinnitysruuvit ruostumatonta terästä Valaisinta voidaan suunnata pystysuunnassa portaattomasti Paino 0,5kg Ketjuripustus x (x=ketjun pituus m) pituus valittavissa täysin metrein, merkitse tuotenroon esim, = 2m ketjut Ketjut kuumasinkitty teräs Saparokoukut RST Teleskooppipylväs Tuotenumero 900 T > kuumasinkitty teräs Tuotenumero 900 T RST -> RST Korkeus säädettävissä 2,25m-3,5m, lukitus 250mm välein. Pylvääseen soveltuvat valaisinkannakkeet: - pylväskannake 9003 (kuvassa) - pylväskannake

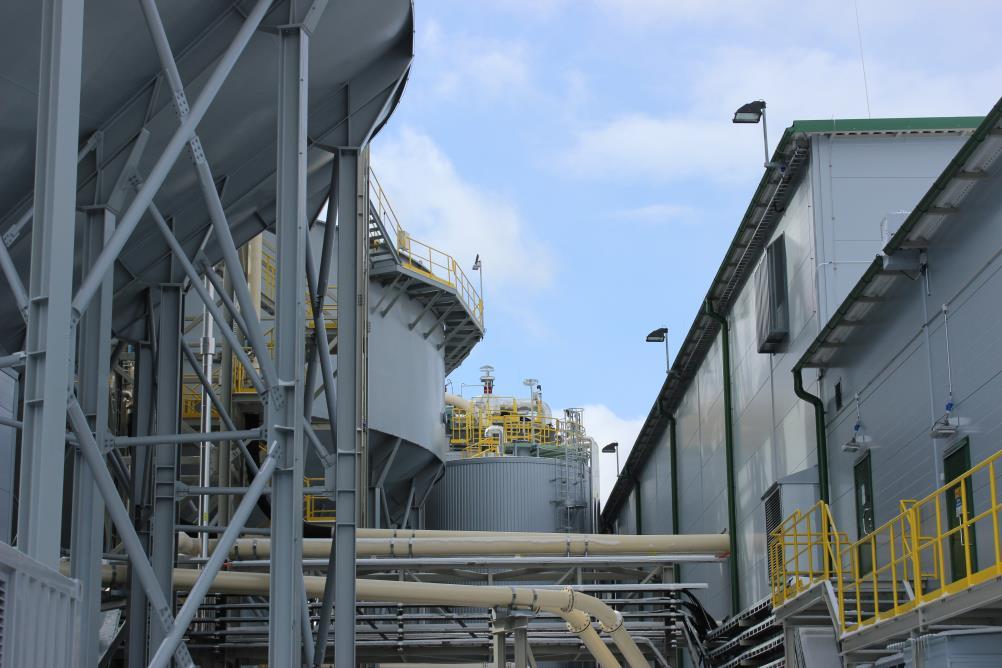

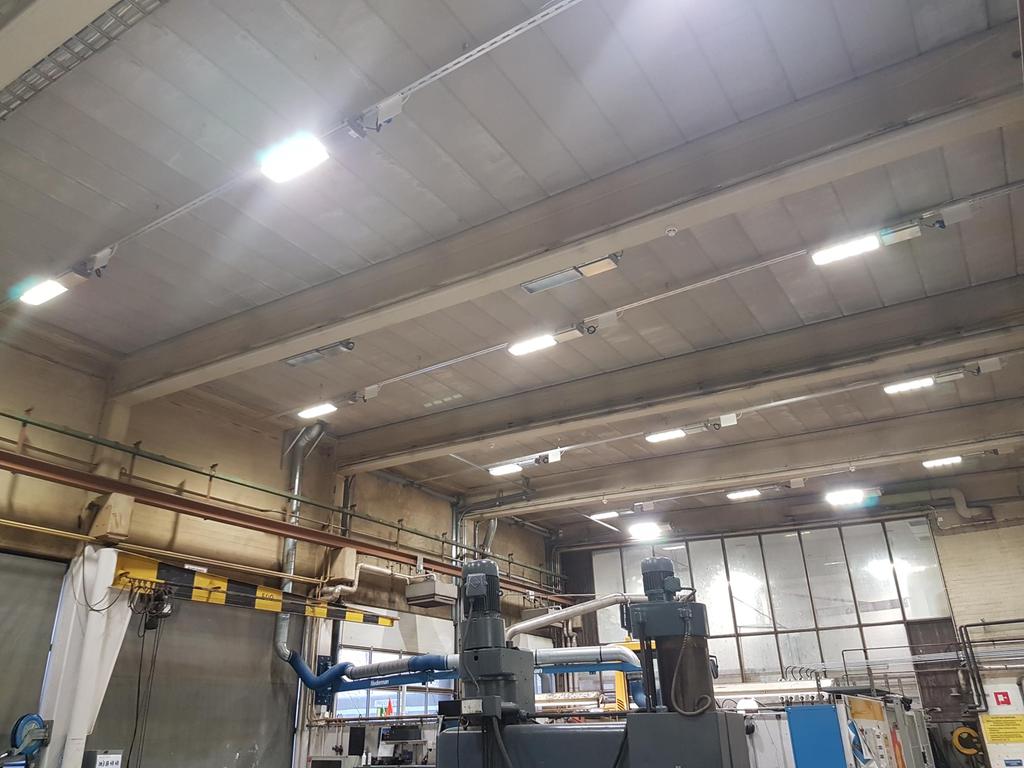

69 Led Victor 750M 70W + pylväskannake 9003 teleskooppipylväässä. Ovien yläpuolella Led Victor 500M 35W 035 V 29 AS17 + pilarikannake Kulkusilloilla Led Victor 750M 70W + pylväskannake 9003 teleskooppipylvässä. Tehdasvalo Oy Tuoteluettelo

70 LISÄTIETOJA OHJAUSOPTIOIDEN SELITTEET Led Victor-sarjan ohjausoptiot; Vakiovalotoiminto Tuotenumeron lopussa H. Luonnonvalon mukaan säätyvä valaistus. Valaisinkohtaiset anturit. Pyynnöstä myös keskitetty ohjaus. Liiketunnistin (step dim) Tuotenumeron lopussa LT. Valaisin kirkastuu/ himmenee ennalta säädettyjen tasojen ja viiveiden mukaisesti yleisen liiketunnistimen havaittua liikettä/liikkeen loputtua. Valaistustasot ja viiveet säädettävissä yksilöllisesti. Dali CLO (constant lumen output) Ei käytössä vakiona, voidaan ohjelmoida tarvittaessa. Normaalisti Led-valaisimen valovirta alenee iän myötä. Tätä valovirran alenemaa voidaan CLO-toiminnolla kompensoida virtaa nostamalla käyttöiän loppua kohti. Toiminto pitää valovirran tasaisena koko valaisimen eliniän, säästää energiaa ja pidentää ledien käyttöikää. Yövalo-ohjaus (karjasuojat) Tuotenumeron lopussa Y. Yövalotilassa valaisimet palavat 10% valoteholla. Yövalotoiminnon voi toteuttaa esim. kellokytkimellä, jolloin tuodaan jännitetieto valaisimelle himmennyksen ajaksi. Tuotenumeron lopussa Dali. Dali-yhteensopiva. SYMBOLISELITTEET CE-merkintä. Valmistaja vakuuttaa valaisimen täyttävän sitä koskevien EU-direktiivien vaatimukset. RG0 Riskiluokitus. Valaisimen suojausluokka I. Suojamaadoitettu laite. ENEC-hyväksyntä. Yleiseurooppalainen sertifiointi joka osoittaa, että valaisin täyttää Euroopassa käytettävien normien vaatimukset. IP64 Kotelointiluokka. Pölytiivis, roiskeveden pitävä. * m² 0,4 Valaisimen tuulipinta-ala. D-merkintä. Valaisimen pintalämpötila saa olla korkeintaan 90 C alueilla, joille voi keräytyä pölyä. Valaisin ei sovellu asennettavaksi palavalle alustalle. F-merkintä. Saa asentaa normaalisti syttyvälle alustalle. Rikkoutunut suojalasi/kupu vaihdettava viipymättä. 4000K Valonlähteen värilämpötila K. L70/B10 >60.000h Valovirran alenema / valonlähteen elinikä tunnin kuluttua 90%:ssa valaisimista valovirran määrä 70%. Ta 30 C Ympäristön maksimilämpötila, johon valaisin on luokiteltu ja jossa ilmoitetut arvot sekä takuuaika pätevät. IK09 IK-luokka, valaisimen iskunkestävyys. ** 70

71 LISÄTIETOJA *IP-luokitus standardin IEC mukaisesti. Ensimmäinen numero 0 Ei suojausta. 1 Suojaus suuria kappaleita vastaan, halkaisija korkeintaan 50 mm tai pienempi. 2 Suojaus keskikokoisia kappaleita vastaan, halkaisija korkeintaan 12,5 mm tai pienempi. 3 Suojaus pieniä kappaleita vastaan, halkaisija korkeintaan 2,5 mm tai pienempi. 4 Suojaus erittäin pieniä kappaleita vastaan, halkaisija korkeintaan 1 mm tai pienempi. 5 Suojattu pölyltä. Ei edellytä täydellistä tiiveyttä, mutta haitallisia pölykertymiä ei saa syntyä. 6 Täydellinen suojaus. Pölytiivis. Toinen numero 0 Ei suojattu vedeltä. 1 Suojaus pystysuoraan tippuvalta vedeltä. 2 Suojaus pystysuoraan tai korkeintaan 15 asteen kulmassa tippuvalta vedeltä. 3 Suojaus korkeintaan 60 asteen kulmassa satavaa vettä vastaan. 4 Suojaus roiskuvalta vedeltä. 5 Suojaus joka suunnasta tulevalta vesisuihkulta. 6 Suojaus joka suunnasta tulevalta voimakkaalta vesisuihkulta. 7 Kestää hetkellisen upotuksen veteen 8 9K Kestää jatkuvan upotuksen veteen. Lisämerkintänä voi olla suurin sallittu asennussyvyys. Yleensä laite on täysin tiivis, mutta ei välttämättä, vaan vettä voi päästä laitteen sisälle niin, ettei se aiheuta haitallisia vaikutuksia. Kestää suurella paineella läheltä ruiskutettua kuumaa vettä ja höyryä. (DIN , ei kuulu varsinaiseen IP-luokitusjärjestelmään) ** IK-luokitus standardin IEC mukaisesti. IKluokka Iskuenergia (joulea) Vastaava isku 00 Suojaamaton Ei testiä 01 0, g esine pudotetaan 7,5 cm korkeudelta 02 0,2 200 g esine pudotetaan 10 cm korkeudelta 03 0, g esine pudotetaan 17,5 cm korkeudelta 04 0,5 200 g esine pudotetaan 25 cm korkeudelta 05 0,7 200 g esine pudotetaan 35 cm korkeudelta g esine pudotetaan 20 cm korkeudelta g esine pudotetaan 40 cm korkeudelta ,7 kg esine pudotetaan 29,5 cm korkeudelta kg esine pudotetaan 20 cm korkeudelta kg esine pudotetaan 40 cm korkeudelta Tehdasvalo Oy Tuoteluettelo

72 TULOSSA UUTTA: LED-valaisinvalikoimamme jatkaa kehittymistään ja laajentumistaan. Pysy kuulolla, tarkasta ajantasaiset tekniset tiedot ja tuoteuutuudet: Tehdasvalolta tulossa uusi oma LED-valaisinsarja teollisuuden sisävalaistuksiin,: vaikeisiin olosuhteisiin korkeisiin tiloihin ta jopa +50 C teho n. 200W Palazzolin monikäyttöinen uutuus LEDvalonheitin / teollisuusvalaisin TIGUA lanseerataan helmikuussa W lm Useita valonjakoja Useita kiinnitysmahdollisuuksia Palazzolin EX-valikoima täydentyy pian: RINO-EX LED tilaluokkaan I soveltuva valaisin 72

73 Tehdasvalo Oy Piikatu 16, FI IMATRA Puh,
