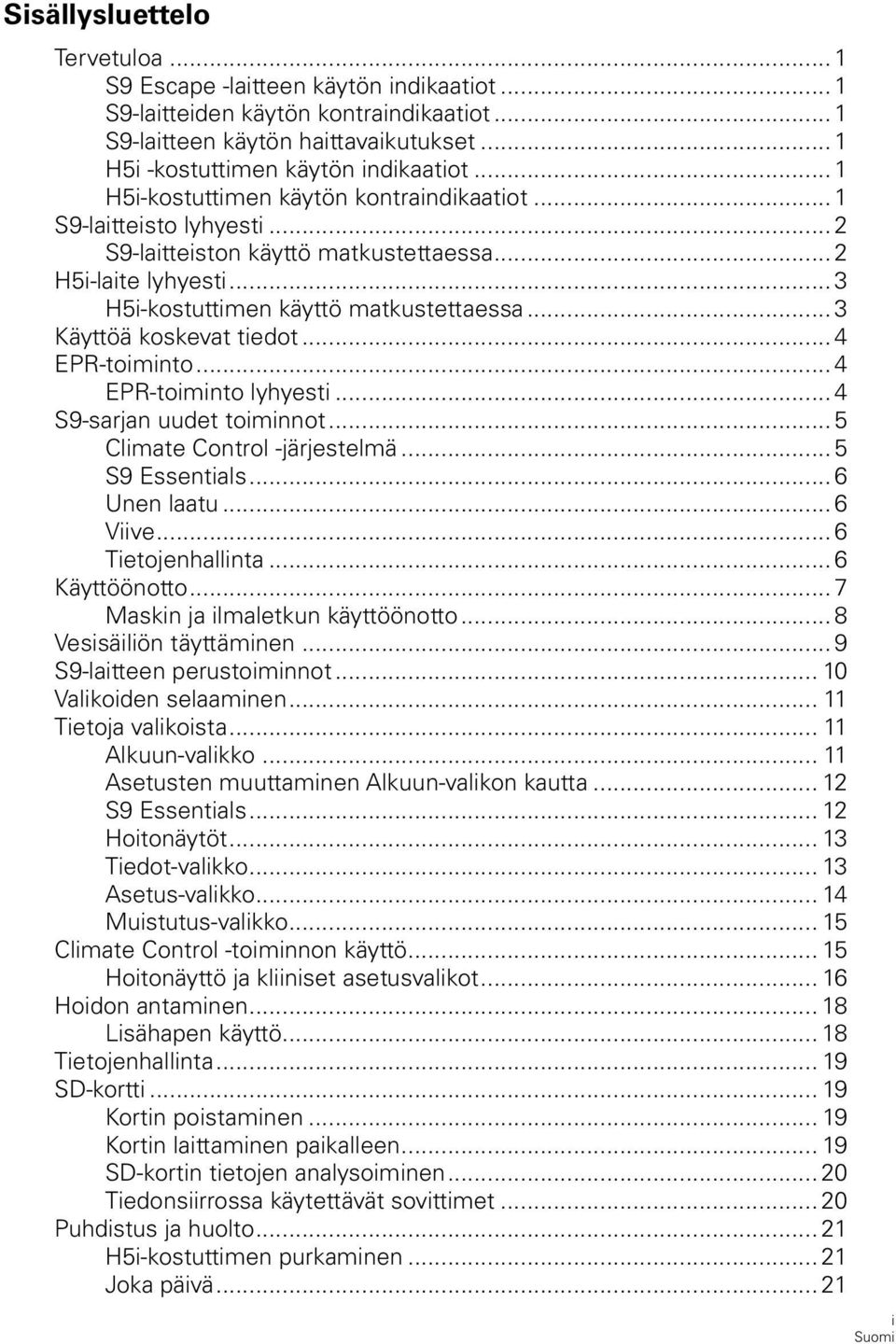

3 Sisällysluettelo Tervetuloa... 1 S9 Escape -laitteen käytön indikaatiot... 1 S9-laitteiden käytön kontraindikaatiot... 1 S9-laitteen käytön haittavaikutukset... 1 H5i -kostuttimen käytön indikaatiot... 1 H5i-kostuttimen käytön kontraindikaatiot... 1 S9-laitteisto lyhyesti... 2 S9-laitteiston käyttö matkustettaessa... 2 H5i-laite lyhyesti... 3 H5i-kostuttimen käyttö matkustettaessa... 3 Käyttöä koskevat tiedot... 4 EPR-toiminto... 4 EPR-toiminto lyhyesti... 4 S9-sarjan uudet toiminnot... 5 Climate Control -järjestelmä... 5 S9 Essentials... 6 Unen laatu... 6 Viive... 6 Tietojenhallinta... 6 Käyttöönotto... 7 Maskin ja ilmaletkun käyttöönotto... 8 Vesisäiliön täyttäminen... 9 S9-laitteen perustoiminnot Valikoiden selaaminen Tietoja valikoista Alkuun-valikko Asetusten muuttaminen Alkuun-valikon kautta S9 Essentials Hoitonäytöt Tiedot-valikko Asetus-valikko Muistutus-valikko Climate Control -toiminnon käyttö Hoitonäyttö ja kliiniset asetusvalikot Hoidon antaminen Lisähapen käyttö Tietojenhallinta SD-kortti Kortin poistaminen Kortin laittaminen paikalleen SD-kortin tietojen analysoiminen Tiedonsiirrossa käytettävät sovittimet Puhdistus ja huolto H5i-kostuttimen purkaminen Joka päivä i Suomi

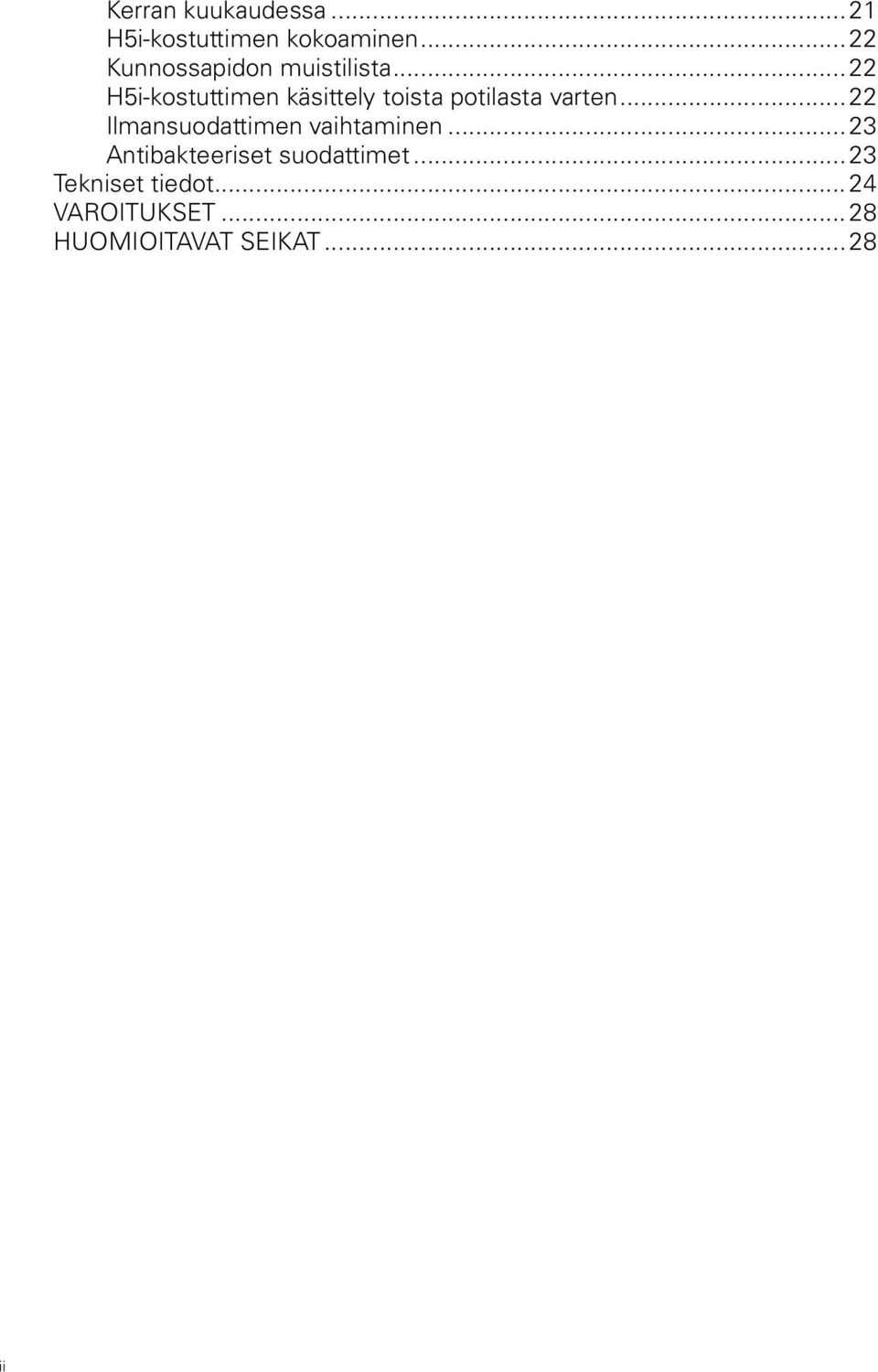

4 ii Kerran kuukaudessa H5i-kostuttimen kokoaminen Kunnossapidon muistilista H5i-kostuttimen käsittely toista potilasta varten Ilmansuodattimen vaihtaminen Antibakteeriset suodattimet Tekniset tiedot VAROITUKSET HUOMIOITAVAT SEIKAT... 28

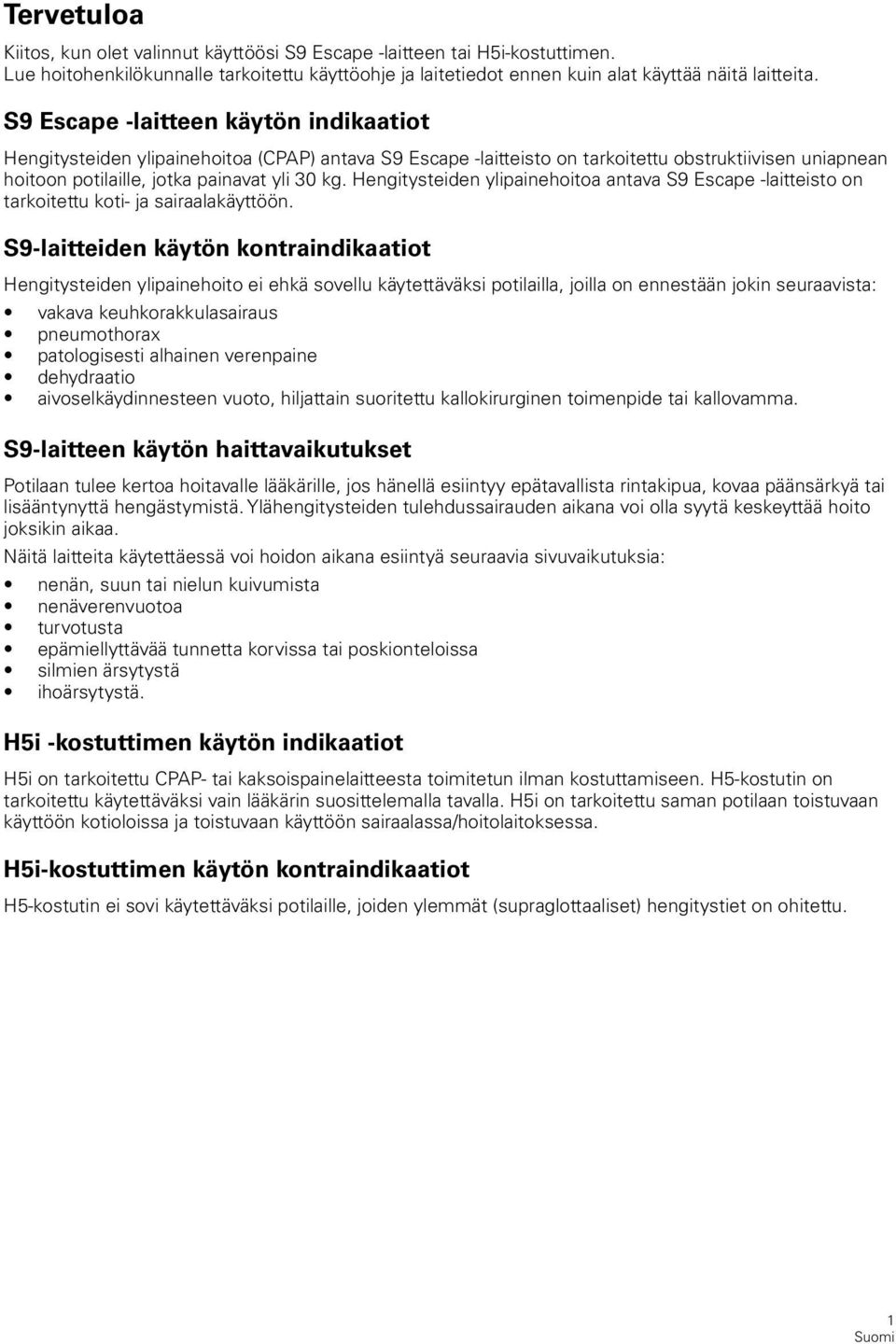

5 Tervetuloa Kiitos, kun olet valinnut käyttöösi S9 Escape -laitteen tai H5i-kostuttimen. Lue hoitohenkilökunnalle tarkoitettu käyttöohje ja laitetiedot ennen kuin alat käyttää näitä laitteita. S9 Escape -laitteen käytön indikaatiot Hengitysteiden ylipainehoitoa (CPAP) antava S9 Escape -laitteisto on tarkoitettu obstruktiivisen uniapnean hoitoon potilaille, jotka painavat yli 30 kg. Hengitysteiden ylipainehoitoa antava S9 Escape -laitteisto on tarkoitettu koti- ja sairaalakäyttöön. S9-laitteiden käytön kontraindikaatiot Hengitysteiden ylipainehoito ei ehkä sovellu käytettäväksi potilailla, joilla on ennestään jokin seuraavista: vakava keuhkorakkulasairaus pneumothorax patologisesti alhainen verenpaine dehydraatio aivoselkäydinnesteen vuoto, hiljattain suoritettu kallokirurginen toimenpide tai kallovamma. S9-laitteen käytön haittavaikutukset Potilaan tulee kertoa hoitavalle lääkärille, jos hänellä esiintyy epätavallista rintakipua, kovaa päänsärkyä tai lisääntynyttä hengästymistä. Ylähengitysteiden tulehdussairauden aikana voi olla syytä keskeyttää hoito joksikin aikaa. Näitä laitteita käytettäessä voi hoidon aikana esiintyä seuraavia sivuvaikutuksia: nenän, suun tai nielun kuivumista nenäverenvuotoa turvotusta epämiellyttävää tunnetta korvissa tai poskionteloissa silmien ärsytystä ihoärsytystä. H5i -kostuttimen käytön indikaatiot H5i on tarkoitettu CPAP- tai kaksoispainelaitteesta toimitetun ilman kostuttamiseen. H5-kostutin on tarkoitettu käytettäväksi vain lääkärin suosittelemalla tavalla. H5i on tarkoitettu saman potilaan toistuvaan käyttöön kotioloissa ja toistuvaan käyttöön sairaalassa/hoitolaitoksessa. H5i-kostuttimen käytön kontraindikaatiot H5-kostutin ei sovi käytettäväksi potilaille, joiden ylemmät (supraglottaaliset) hengitystiet on ohitettu. 1 Suomi

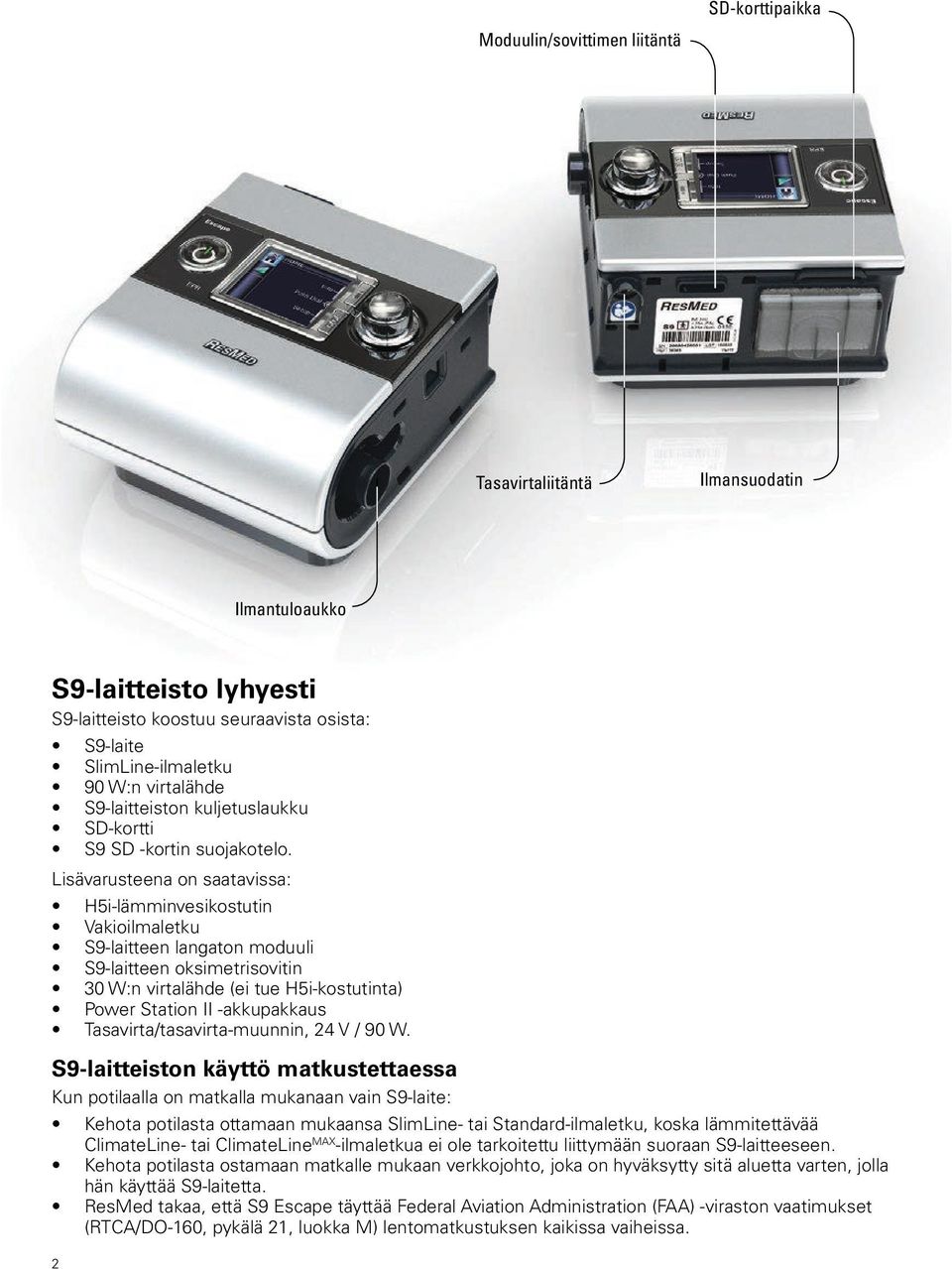

6 Moduulin/sovittimen liitäntä SD-korttipaikka Tasavirtaliitäntä Ilmansuodatin Ilmantuloaukko S9-laitteisto lyhyesti S9-laitteisto koostuu seuraavista osista: S9-laite SlimLine-ilmaletku 90 W:n virtalähde S9-laitteiston kuljetuslaukku SD-kortti S9 SD -kortin suojakotelo. Lisävarusteena on saatavissa: H5i-lämminvesikostutin Vakioilmaletku S9-laitteen langaton moduuli S9-laitteen oksimetrisovitin 30 W:n virtalähde (ei tue H5i-kostutinta) Power Station II -akkupakkaus Tasavirta/tasavirta-muunnin, 24 V / 90 W. S9-laitteiston käyttö matkustettaessa Kun potilaalla on matkalla mukanaan vain S9-laite: Kehota potilasta ottamaan mukaansa SlimLine- tai Standard-ilmaletku, koska lämmitettävää ClimateLine- tai ClimateLine Max -ilmaletkua ei ole tarkoitettu liittymään suoraan S9-laitteeseen. Kehota potilasta ostamaan matkalle mukaan verkkojohto, joka on hyväksytty sitä aluetta varten, jolla hän käyttää S9-laitetta. ResMed takaa, että S9 Escape täyttää Federal Aviation Administration (FAA) -viraston vaatimukset (RTCA/DO-160, pykälä 21, luokka M) lentomatkustuksen kaikissa vaiheissa. 2

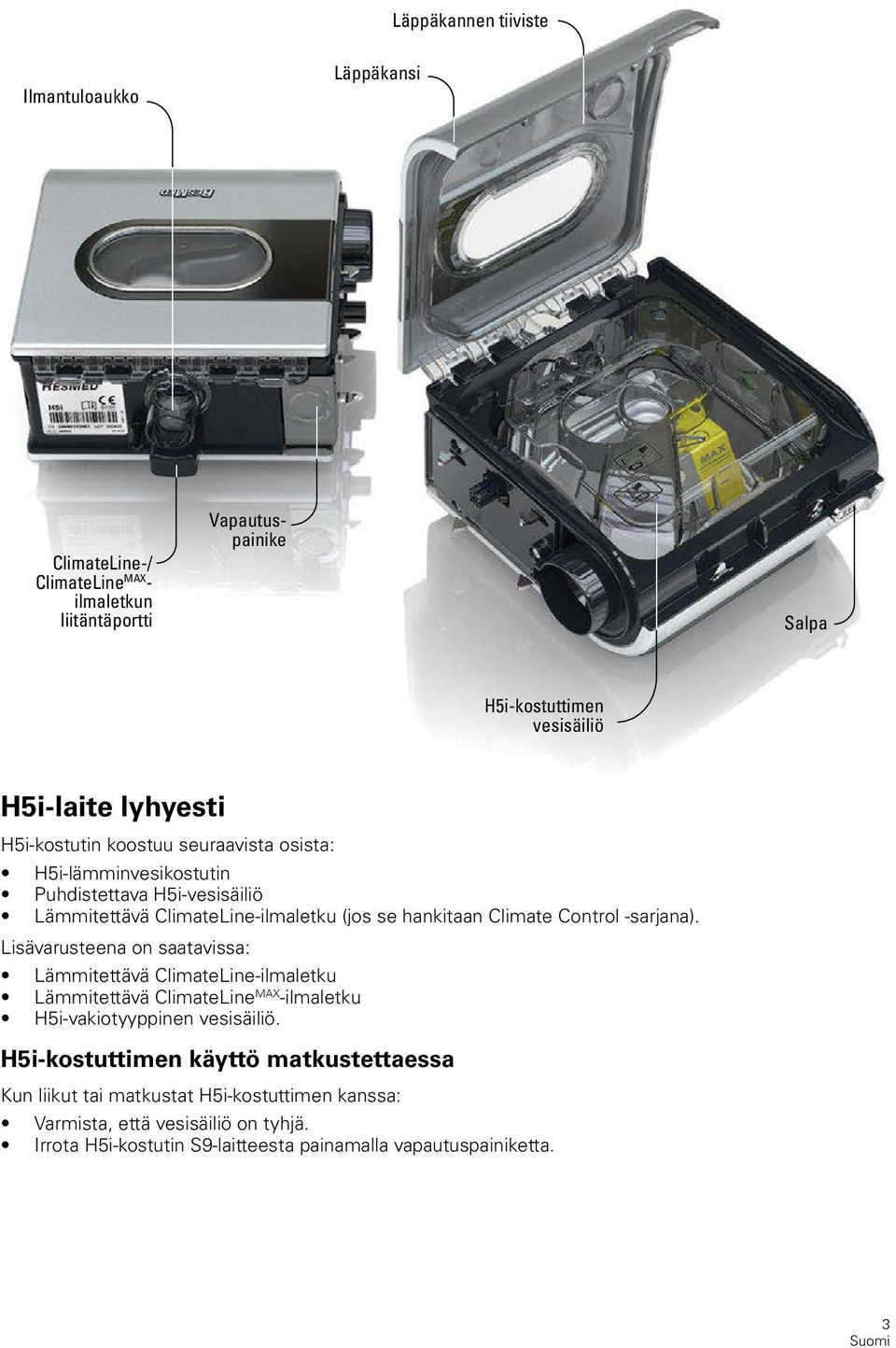

7 Läppäkannen tiiviste Ilmantuloaukko Läppäkansi ClimateLine-/ ClimateLine MAX - ilmaletkun liitäntäportti Vapautuspainike Salpa H5i-kostuttimen vesisäiliö H5i-laite lyhyesti H5i-kostutin koostuu seuraavista osista: H5i-lämminvesikostutin Puhdistettava H5i-vesisäiliö Lämmitettävä ClimateLine-ilmaletku (jos se hankitaan Climate Control -sarjana). Lisävarusteena on saatavissa: Lämmitettävä ClimateLine-ilmaletku Lämmitettävä ClimateLine MAX -ilmaletku H5i-vakiotyyppinen vesisäiliö. H5i-kostuttimen käyttö matkustettaessa Kun liikut tai matkustat H5i-kostuttimen kanssa: Varmista, että vesisäiliö on tyhjä. Irrota H5i-kostutin S9-laitteesta painamalla vapautuspainiketta. 3 Suomi

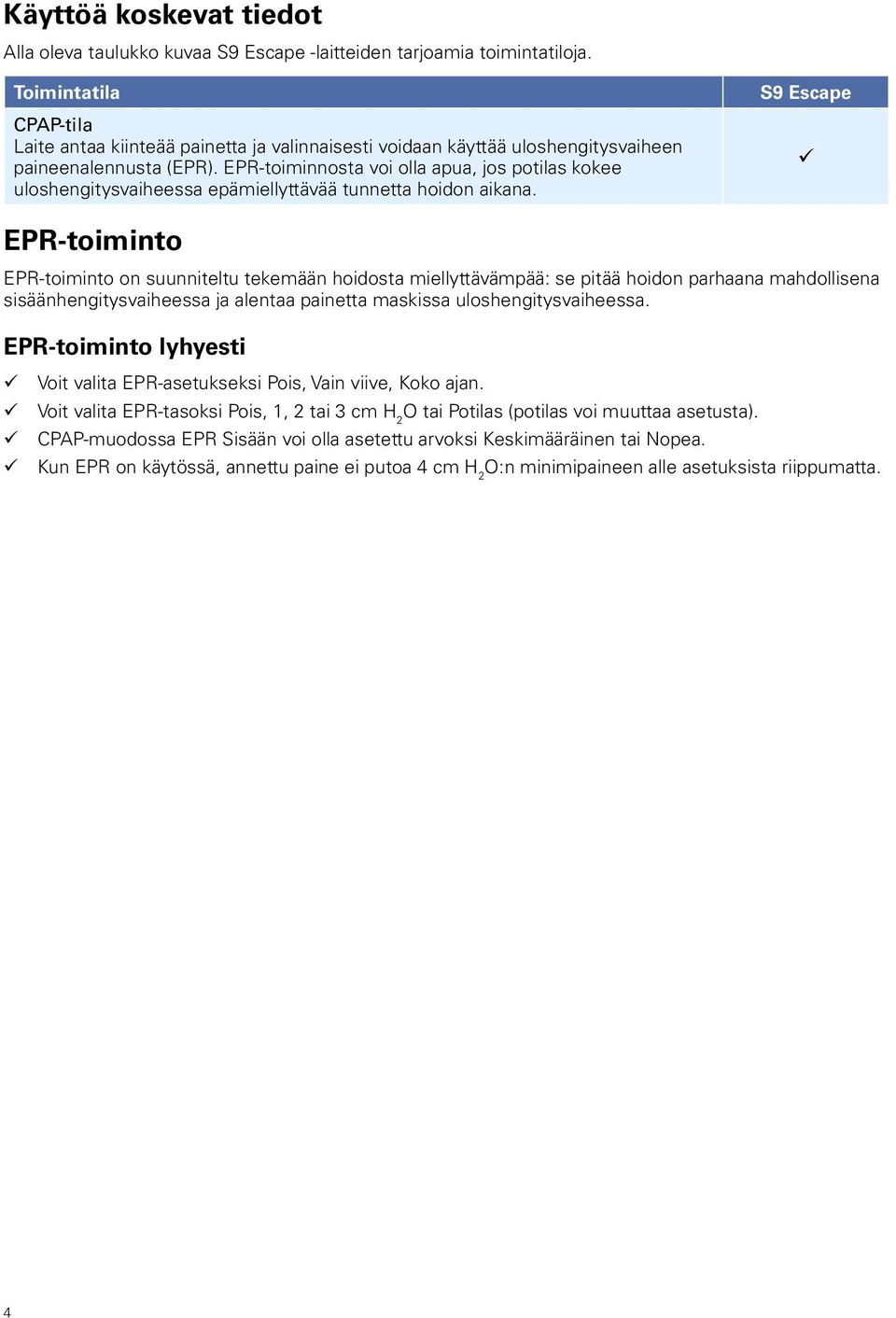

8 Käyttöä koskevat tiedot Alla oleva taulukko kuvaa S9 Escape -laitteiden tarjoamia toimintatiloja. Toimintatila CPAP-tila Laite antaa kiinteää painetta ja valinnaisesti voidaan käyttää uloshengitysvaiheen paineenalennusta (EPR). EPR-toiminnosta voi olla apua, jos potilas kokee uloshengitysvaiheessa epämiellyttävää tunnetta hoidon aikana. S9 Escape ü EPR-toiminto EPR-toiminto on suunniteltu tekemään hoidosta miellyttävämpää: se pitää hoidon parhaana mahdollisena sisäänhengitysvaiheessa ja alentaa painetta maskissa uloshengitysvaiheessa. EPR-toiminto lyhyesti 99 Voit valita EPR-asetukseksi Pois, Vain viive, Koko ajan. 99 Voit valita EPR-tasoksi Pois, 1, 2 tai 3 cm H 2 O tai Potilas (potilas voi muuttaa asetusta). 99 CPAP-muodossa EPR Sisään voi olla asetettu arvoksi Keskimääräinen tai Nopea. 99 Kun EPR on käytössä, annettu paine ei putoa 4 cm H 2 O:n minimipaineen alle asetuksista riippumatta. 4

9 S9-sarjan uudet toiminnot Climate Control -järjestelmä Yhdessä H5i-kostuttimen ja lämmitettävän ClimateLine- tai ClimateLine MAX -ilmaletkun kanssa käytetyillä S9-laitteilla on toiminto, josta käytetään nimeä Climate Control. Climate Control -toiminnon avulla potilaan ylempiin hengitysteihin voidaan antaa automaattisesti asetusarvoltaan vakiona pysyvää absoluuttista kostutusta ja estää samalla kondensoitumista. Potilas voi valita itse ilman lämpötilan, jolloin hoito on hänen kannaltaan miellyttävintä. Kondensoitumisen estäminen Kondensoitumisella tarkoitetaan veden höyrystymistä potilaan ilmaletkuun tai maskiin. Kondensoituminen on tavallinen haitta kostutinta käytettäessä, koska kostutettu ilma jäähtyy kulkiessaan letkun kautta maskiin. Kondensoitumista syntyy, kun ilman suhteellinen kosteus, joka tarkoittaa ilman kykyä sitoa vesihöyryä, ylittää 100 %. Climate Control suojaa potilasta kondensoitumiselta pitäen yllä tavoitteeksi asetettua 80 prosentin suhteellista ilmankosteutta ja säilyttäen potilaalle menevän ilman lämpötilan ilman, että joudutaan tinkimään potilaan saamasta absoluuttisesta kostutuksesta. Automaattisesti vakiona pysyvä kostutus Climate Control huolehtii siitä, että laite antaa kutakin lämpötila-asetusta vastaavan vakiona pysyvän määrän vesihöyryä eli absoluuttisen kosteuden potilaan ylempiin hengitysteihin. Seuraavasta taulukosta käy ilmi tavoitteeksi asetettu absoluuttisen kosteuden määrä, joka tulee maskiin eri lämpötila-asetuksilla. Maskiin tulevan ilman lämpötila Tavoitteeksi asetettu absoluuttinen kosteus maskissa (kehon lämpötilassa, vallitsevassa paineessa, vesihöyryllä saturoituna) 16 ºC 10 mg/l 20 ºC 12 mg/l 24 ºC 16 mg/l 27 ºC 19 mg/l 30 ºC 22 mg/l Automaattisesti vakiona pysyvä lämpötila Lämmitettävän ClimateLine- tai ClimateLine MAX -ilmaletkun maskin puoleisessa päässä sijaitsevan lämpöanturin avulla järjestelmä pystyy säätämään automaattisesti potilaalle toimitettavan ilman lämpötilaa. Näin voidaan varmistaa, ettei potilaan saaman ilman lämpötila laske asetetun minimilämpötilan alapuolelle, jolloin potilaan on mahdollisimman miellyttävä hengittää. Automaattinen säätäminen H5i-laitetta ja lämmitettävää ClimateLine- tai ClimateLine MAX -letkua säätelee Climate Control -algoritmi tasaisen kosteuden ja lämpötilan aikaansaamiseksi. Järjestelmä reagoi automaattisesti seuraaviin muutoksiin: huonetilan lämpötila ja ilmankosteus ilmavirtaus maskin tai suun kautta tapahtuvan ilmavuodon takia. 5 Suomi

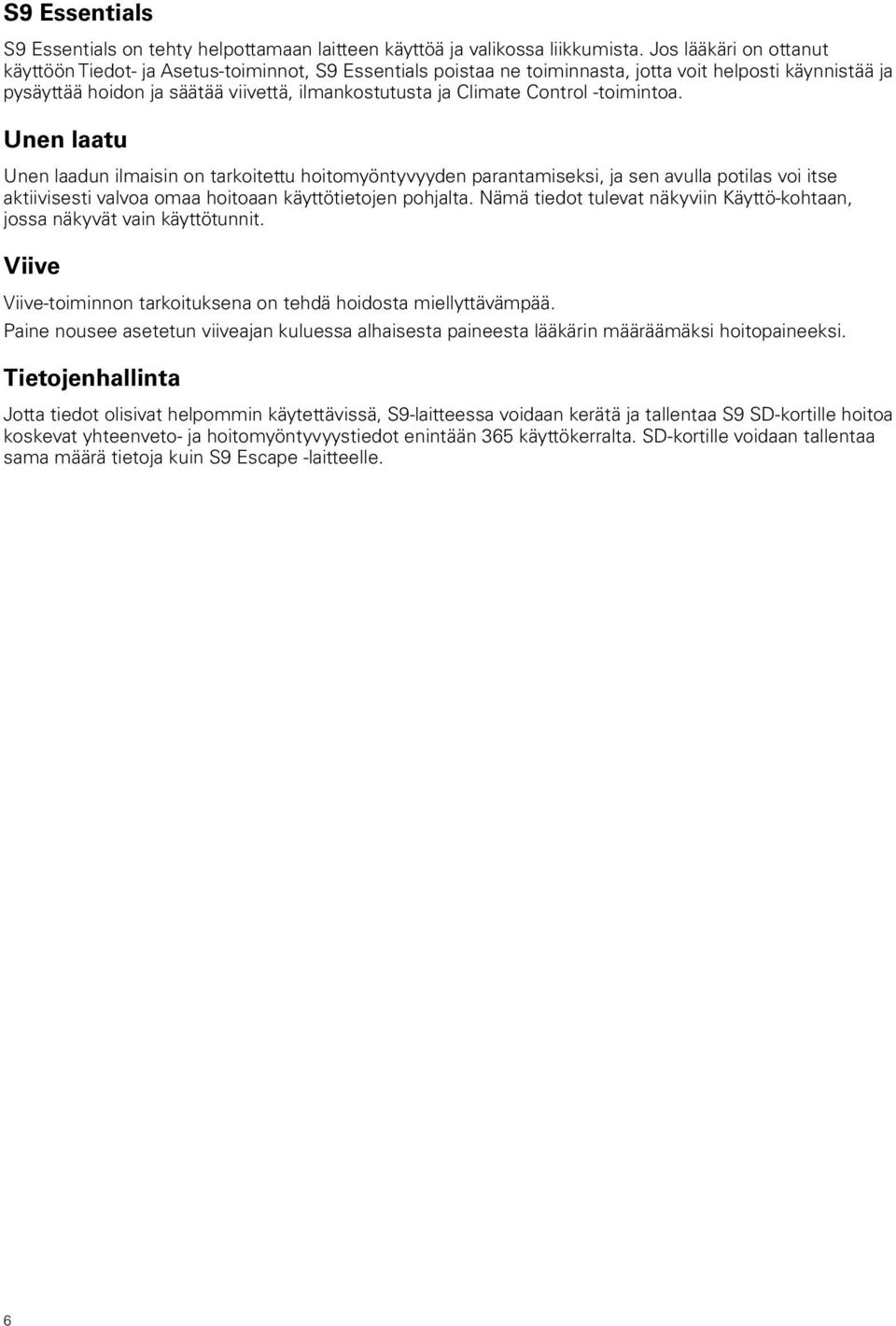

10 S9 Essentials S9 Essentials on tehty helpottamaan laitteen käyttöä ja valikossa liikkumista. Jos lääkäri on ottanut käyttöön Tiedot- ja Asetus-toiminnot, S9 Essentials poistaa ne toiminnasta, jotta voit helposti käynnistää ja pysäyttää hoidon ja säätää viivettä, ilmankostutusta ja Climate Control -toimintoa. Unen laatu Unen laadun ilmaisin on tarkoitettu hoitomyöntyvyyden parantamiseksi, ja sen avulla potilas voi itse aktiivisesti valvoa omaa hoitoaan käyttötietojen pohjalta. Nämä tiedot tulevat näkyviin Käyttö-kohtaan, jossa näkyvät vain käyttötunnit. Viive Viive-toiminnon tarkoituksena on tehdä hoidosta miellyttävämpää. Paine nousee asetetun viiveajan kuluessa alhaisesta paineesta lääkärin määräämäksi hoitopaineeksi. Tietojenhallinta Jotta tiedot olisivat helpommin käytettävissä, S9-laitteessa voidaan kerätä ja tallentaa S9 SD-kortille hoitoa koskevat yhteenveto- ja hoitomyöntyvyystiedot enintään 365 käyttökerralta. SD-kortille voidaan tallentaa sama määrä tietoja kuin S9 Escape -laitteelle. 6

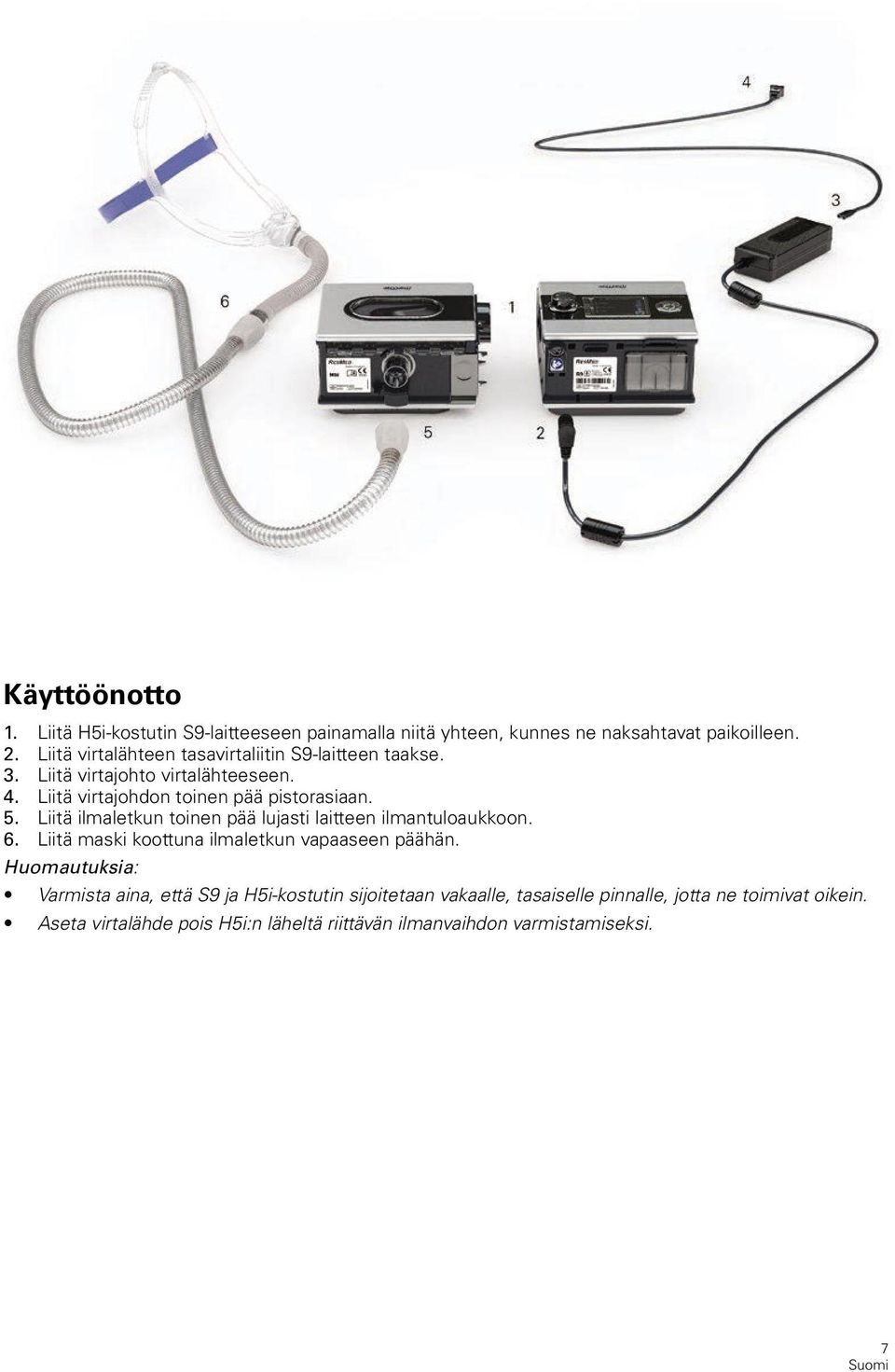

11 Käyttöönotto 1. Liitä H5i-kostutin S9-laitteeseen painamalla niitä yhteen, kunnes ne naksahtavat paikoilleen. 2. Liitä virtalähteen tasavirtaliitin S9-laitteen taakse. 3. Liitä virtajohto virtalähteeseen. 4. Liitä virtajohdon toinen pää pistorasiaan. 5. Liitä ilmaletkun toinen pää lujasti laitteen ilmantuloaukkoon. 6. Liitä maski koottuna ilmaletkun vapaaseen päähän. Huomautuksia: Varmista aina, että S9 ja H5i-kostutin sijoitetaan vakaalle, tasaiselle pinnalle, jotta ne toimivat oikein. Aseta virtalähde pois H5i:n läheltä riittävän ilmanvaihdon varmistamiseksi. 7 Suomi

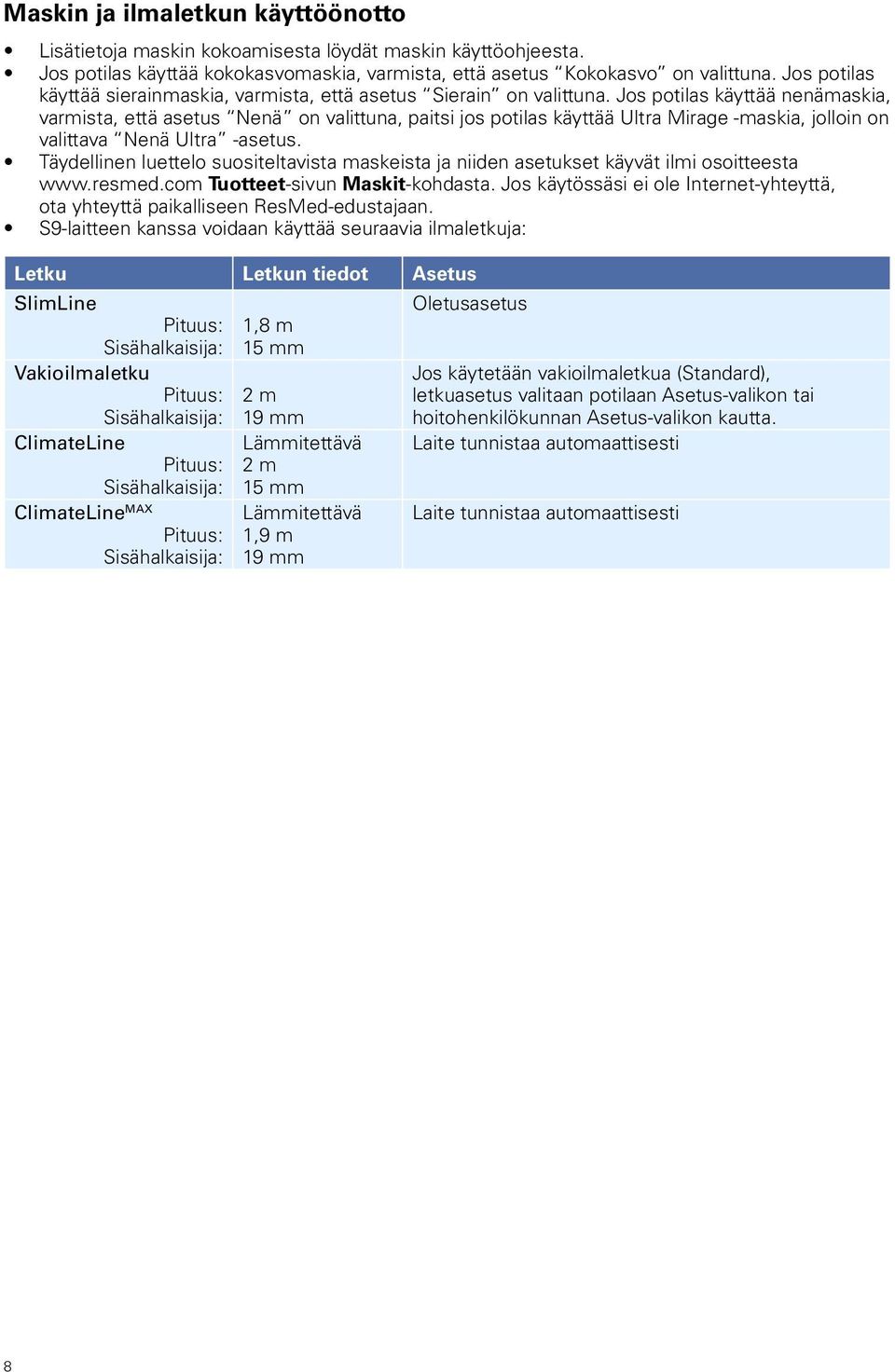

12 Maskin ja ilmaletkun käyttöönotto Lisätietoja maskin kokoamisesta löydät maskin käyttöohjeesta. Jos potilas käyttää kokokasvomaskia, varmista, että asetus Kokokasvo on valittuna. Jos potilas käyttää sierainmaskia, varmista, että asetus Sierain on valittuna. Jos potilas käyttää nenämaskia, varmista, että asetus Nenä on valittuna, paitsi jos potilas käyttää Ultra Mirage -maskia, jolloin on valittava Nenä Ultra -asetus. Täydellinen luettelo suositeltavista maskeista ja niiden asetukset käyvät ilmi osoitteesta Tuotteet-sivun Maskit-kohdasta. Jos käytössäsi ei ole Internet-yhteyttä, ota yhteyttä paikalliseen ResMed-edustajaan. S9-laitteen kanssa voidaan käyttää seuraavia ilmaletkuja: Letku Letkun tiedot Asetus SlimLine Oletusasetus Pituus: Sisähalkaisija: 1,8 m 15 mm Vakioilmaletku Jos käytetään vakioilmaletkua (Standard), Pituus: Sisähalkaisija: 2 m 19 mm letkuasetus valitaan potilaan Asetus-valikon tai hoitohenkilökunnan Asetus-valikon kautta. ClimateLine Lämmitettävä Laite tunnistaa automaattisesti Pituus: Sisähalkaisija: 2 m 15 mm ClimateLine MAX Pituus: Sisähalkaisija: Lämmitettävä 1,9 m 19 mm Laite tunnistaa automaattisesti 8

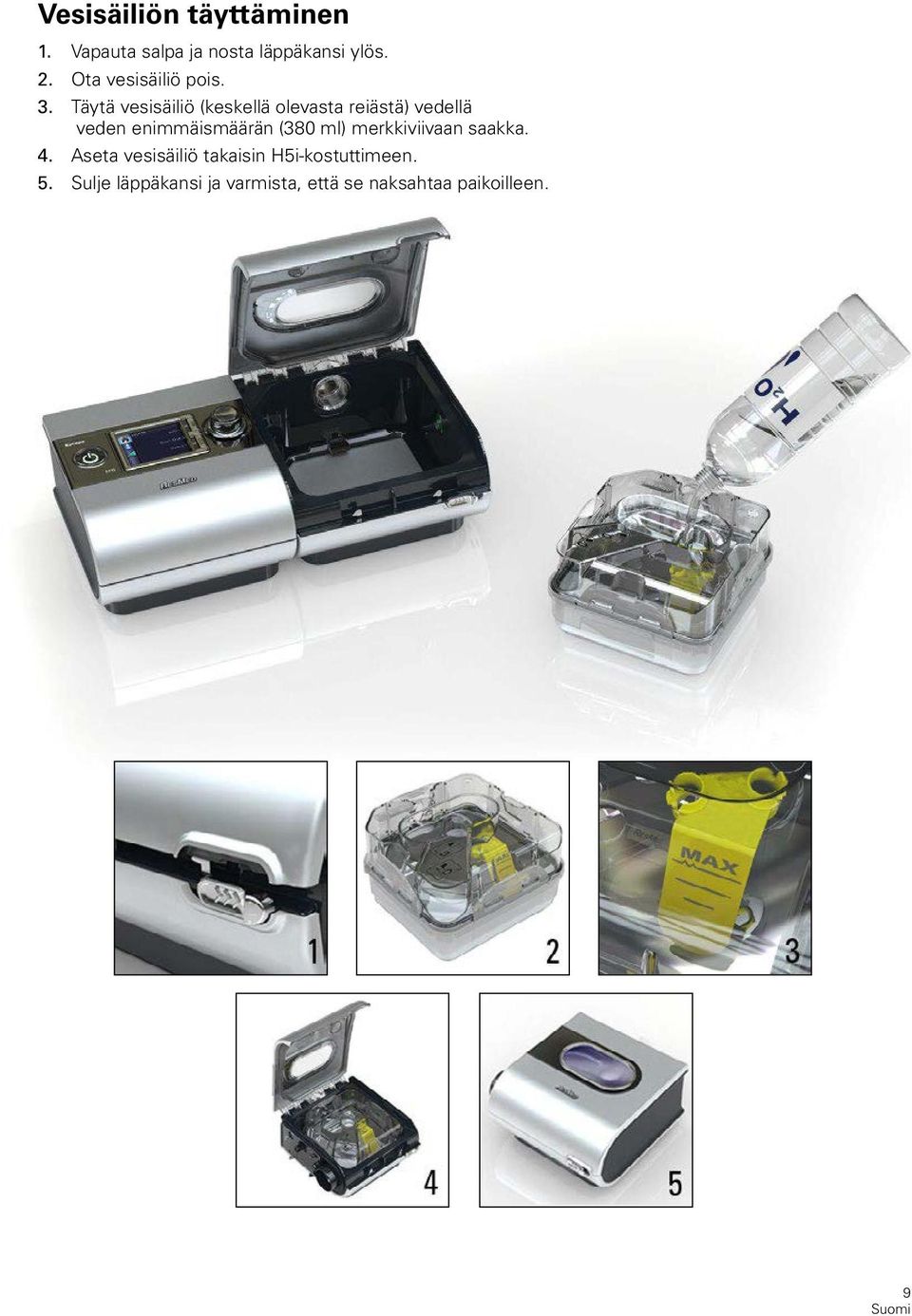

13 Vesisäiliön täyttäminen 1. Vapauta salpa ja nosta läppäkansi ylös. 2. Ota vesisäiliö pois. 3. Täytä vesisäiliö (keskellä olevasta reiästä) vedellä veden enimmäismäärän (380 ml) merkkiviivaan saakka. 4. Aseta vesisäiliö takaisin H5i-kostuttimeen. 5. Sulje läppäkansi ja varmista, että se naksahtaa paikoilleen. 9 Suomi

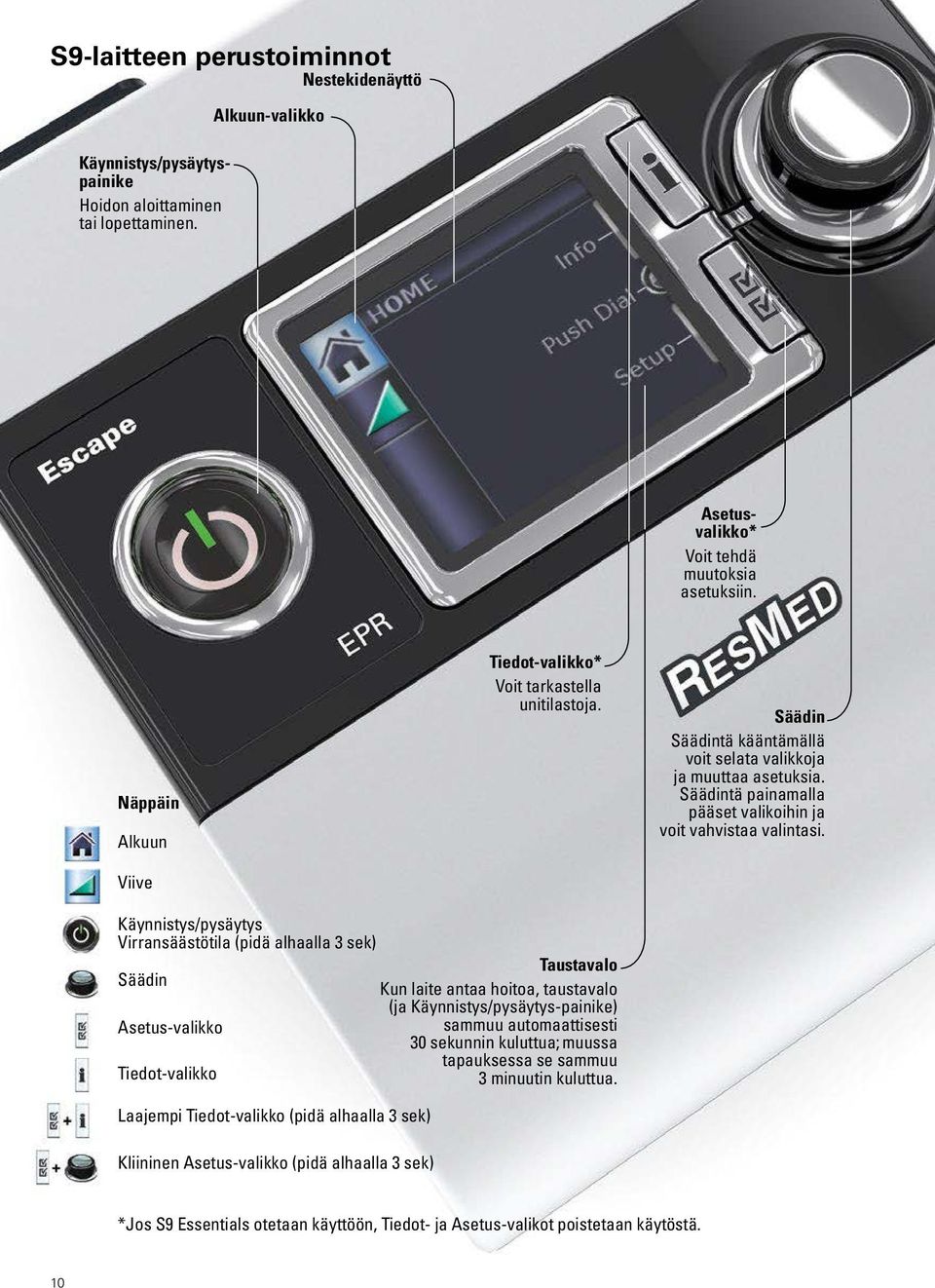

14 S9-laitteen perustoiminnot Käynnistys/pysäytyspainike Hoidon aloittaminen tai lopettaminen. Alkuun-valikko Nestekidenäyttö Asetusvalikko* Voit tehdä muutoksia asetuksiin. Näppäin Alkuun Viive Tiedot-valikko* Voit tarkastella unitilastoja. Säädin Säädintä kääntämällä voit selata valikkoja ja muuttaa asetuksia. Säädintä painamalla pääset valikoihin ja voit vahvistaa valintasi. Käynnistys/pysäytys Virransäästötila (pidä alhaalla 3 sek) Taustavalo Säädin Kun laite antaa hoitoa, taustavalo (ja Käynnistys/pysäytys-painike) Asetus-valikko sammuu automaattisesti 30 sekunnin kuluttua; muussa tapauksessa se sammuu Tiedot-valikko 3 minuutin kuluttua. Laajempi Tiedot-valikko (pidä alhaalla 3 sek) Kliininen Asetus-valikko (pidä alhaalla 3 sek) *Jos S9 Essentials otetaan käyttöön, Tiedot- ja Asetus-valikot poistetaan käytöstä. 10

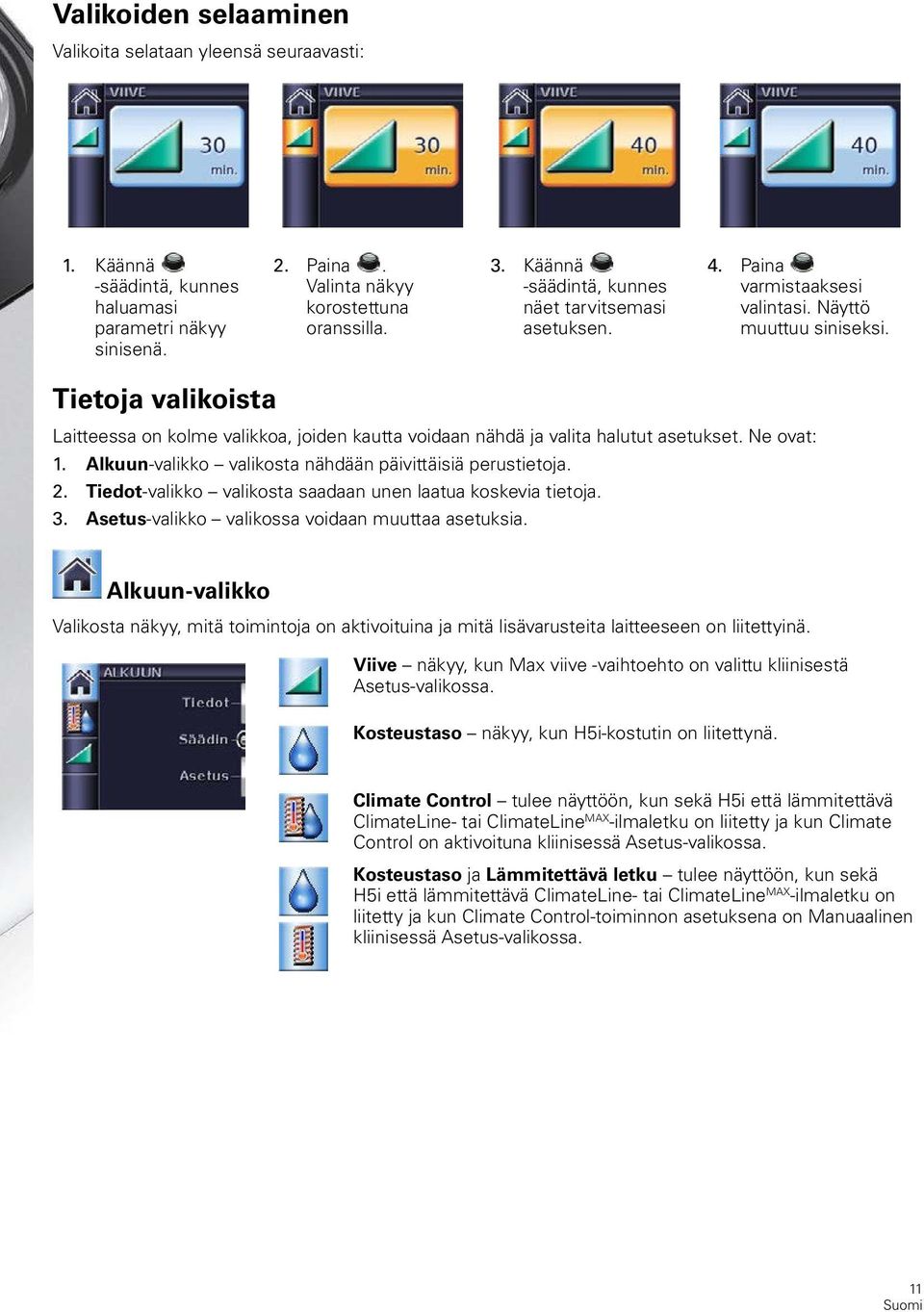

15 Valikoiden selaaminen Valikoita selataan yleensä seuraavasti: 1. Käännä -säädintä, kunnes haluamasi parametri näkyy sinisenä. 2. Paina. Valinta näkyy korostettuna oranssilla. 3. Käännä -säädintä, kunnes näet tarvitsemasi asetuksen. 4. Paina varmistaaksesi valintasi. Näyttö muuttuu siniseksi. Tietoja valikoista Laitteessa on kolme valikkoa, joiden kautta voidaan nähdä ja valita halutut asetukset. Ne ovat: 1. Alkuun-valikko valikosta nähdään päivittäisiä perustietoja. 2. Tiedot-valikko valikosta saadaan unen laatua koskevia tietoja. 3. Asetus-valikko valikossa voidaan muuttaa asetuksia. Alkuun-valikko Valikosta näkyy, mitä toimintoja on aktivoituina ja mitä lisävarusteita laitteeseen on liitettyinä. Viive näkyy, kun Max viive -vaihtoehto on valittu kliinisestä Asetus-valikossa. Kosteustaso näkyy, kun H5i-kostutin on liitettynä. Climate Control tulee näyttöön, kun sekä H5i että lämmitettävä ClimateLine- tai ClimateLine MAX -ilmaletku on liitetty ja kun Climate Control on aktivoituna kliinisessä Asetus-valikossa. Kosteustaso ja Lämmitettävä letku tulee näyttöön, kun sekä H5i että lämmitettävä ClimateLine- tai ClimateLine MAX -ilmaletku on liitetty ja kun Climate Control-toiminnon asetuksena on Manuaalinen kliinisessä Asetus-valikossa. 11 Suomi

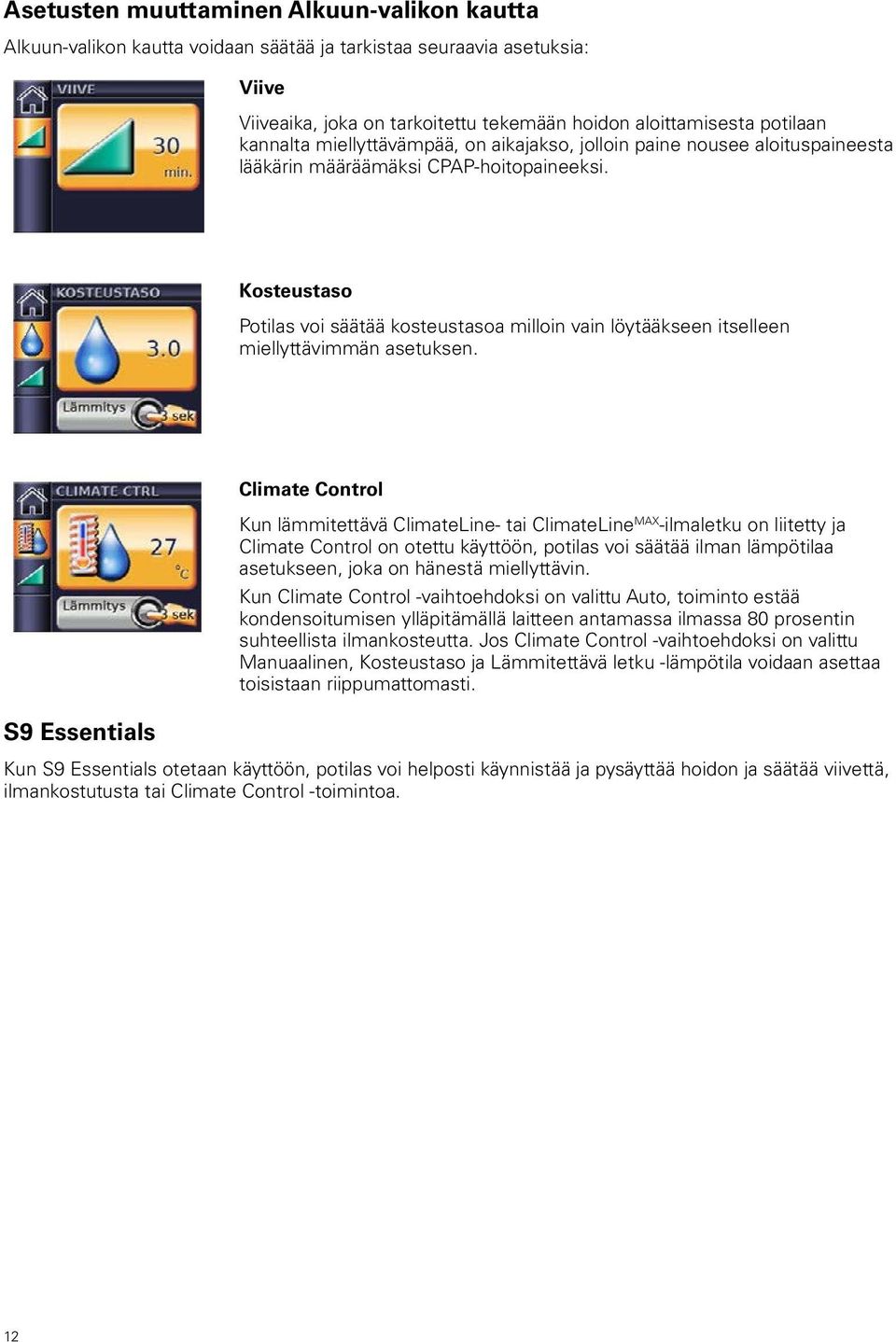

16 Asetusten muuttaminen Alkuun-valikon kautta Alkuun-valikon kautta voidaan säätää ja tarkistaa seuraavia asetuksia: Viive Viiveaika, joka on tarkoitettu tekemään hoidon aloittamisesta potilaan kannalta miellyttävämpää, on aikajakso, jolloin paine nousee aloituspaineesta lääkärin määräämäksi CPAP-hoitopaineeksi. Kosteustaso Potilas voi säätää kosteustasoa milloin vain löytääkseen itselleen miellyttävimmän asetuksen. S9 Essentials Climate Control Kun lämmitettävä ClimateLine- tai ClimateLine MAX -ilmaletku on liitetty ja Climate Control on otettu käyttöön, potilas voi säätää ilman lämpötilaa asetukseen, joka on hänestä miellyttävin. Kun Climate Control -vaihtoehdoksi on valittu Auto, toiminto estää kondensoitumisen ylläpitämällä laitteen antamassa ilmassa 80 prosentin suhteellista ilmankosteutta. Jos Climate Control -vaihtoehdoksi on valittu Manuaalinen, Kosteustaso ja Lämmitettävä letku -lämpötila voidaan asettaa toisistaan riippumattomasti. Kun S9 Essentials otetaan käyttöön, potilas voi helposti käynnistää ja pysäyttää hoidon ja säätää viivettä, ilmankostutusta tai Climate Control -toimintoa. 12

17 Hoitonäytöt Laitteiston kokoonpanosta riippuen näkyviin tulee jokin seuraavista näytöistä, kun laite on käynnissä: 99 S9-vakiolaite ilman valinnaisia lisävarusteita 99 H5i-kostutin 99 H5i-kostutin 99 Lämmitettävä ClimateLinetai ClimateLine MAX -ilmaletku 99 Climate Control Auto 99 H5i-kostutin 99 Lämmitettävä ClimateLinetai ClimateLine MAX -ilmaletku 99 Climate Control Manuaalinen Tiedot-valikko Valikon kautta nähdään hoidon tavoitteenmukaisuutta, hoitoa ja asetuksia koskevia tietoja. Valikkoja on kahdenlaisia: Tiedot-vakiovalikko ja laajempi Tiedot-valikko. Tiedot-vakiovalikko Tiedot-vakiovalikosta potilas näkee unen laatua, uniraportointia ja huoltoa koskevia tietoja. Unen laatu -näytöllä nähdään tiedot aikaisemmasta käytöstä (enintään 365 päivältä). Uniraportti-näytöllä voidaan muuttaa vain aikajaksoa, mutta muut arvot ovat vain tarkastelua varten. + Laajempi Tiedot-valikko (Pidä alhaalla 3 sekuntia) Laajempaan Tiedot-valikkoon päästään painamalla ja pitämällä alhaalla Tiedot- ja Asetus-painiketta kolmen sekunnin ajan. Potilas näkee valikosta hoitoa koskevat lisäasetukset ja hoitomyöntyvyystiedot. Tältä näytöltä nähdään samat tiedot kuin seuraavalla sivulla kuvatusta hoitohenkilökunnan Tiedot-valikosta. 13 Suomi

18 Asetus-valikko Asetus-valikossa on kaksi vaihtoehtoa: Potilaan Asetus-valikko potilas pystyy muuttamaan hoidon mukavuutta koskevia asetuksia ja vaihtamaan maskin tai letkun tyypin. Kliininen Asetus-valikko hoitohenkilökunta pystyy määrittämään kaikki potilaan hoitoa koskevat parametrit ja asetukset. Potilaan Asetus-valikko Potilaan Asetus-valikossa näkyvät vain potilaan kannalta olennaiset asetukset. Potilas näkee seuraavat näytöt riippuen siitä, miten laite on määritetty kliininen Asetus-valikossa: EPR-taso näkyy, jos hoitohenkilökunnan Asetus-valikossa on valittu vaihtoehdoksi POTILAS. Letku tulee näyttöön vain, jos ClimateLine tai ClimateLine MAX ei ole liitettynä. Jos ClimateLine tai ClimateLine MAX on kiinnitetty, asetusta ei tarvita. Climate Ctrl tulee näyttöön vain, jos ClimateLine tai ClimateLine MAX on liitettynä ja sen asetuksena on POTILAS kliinisessä Asetus-valikossa. Maski aina käytettävissä. + Kliininen Asetus-valikko (Pidä alhaalla 3 sekuntia) Kliinisen Asetus-valikon kautta saadaan näkyviin neljä näyttöä: Asetukset nähdään parametrit, jotka vaikuttavat suoraan potilaan hoitoon. Lisätoiminnot nähdään parametrit, jotka vaikuttavat potilaan hoidon miellyttävyyteen, hoidosta saatavaan palautteeseen ja hoitomyöntyvyysraportointiin. Muistutukset nähdään parametrit, jotka koskevat vaihdettavia lisävarusteita. Määritykset nähdään yleiset laiteasetuksia ja asetusten palauttamista koskevat vaihtoehdot. Hoitohenkilökunnan valikoiden tunnuksena näkyy keltainen avonainen lukko oikeassa yläkulmassa. Jos valikossa on muita vaihtoehtoja, näytön oikeassa laidassa oleva sininen vierityspalkki (joka näkyy yläpuolella kahdessa ensimmäisessä näytössä) ilmaisee sijainnin näissä vaihtoehdoissa. Kliininen Tiedot-valikko (johon päästään kliinisen Asetus-valikon kautta) 14

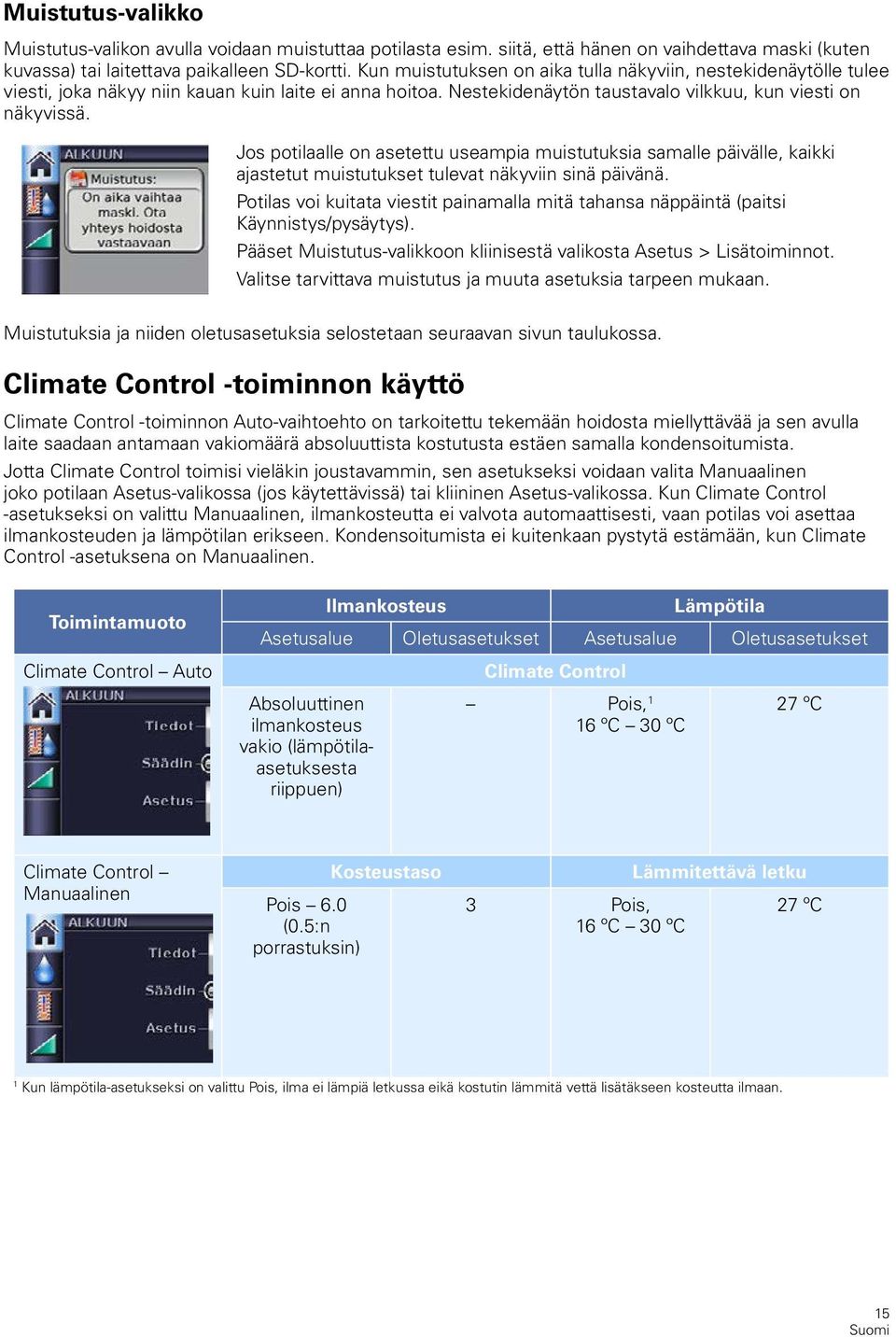

19 Muistutus-valikko Muistutus-valikon avulla voidaan muistuttaa potilasta esim. siitä, että hänen on vaihdettava maski (kuten kuvassa) tai laitettava paikalleen SD-kortti. Kun muistutuksen on aika tulla näkyviin, nestekidenäytölle tulee viesti, joka näkyy niin kauan kuin laite ei anna hoitoa. Nestekidenäytön taustavalo vilkkuu, kun viesti on näkyvissä. Jos potilaalle on asetettu useampia muistutuksia samalle päivälle, kaikki ajastetut muistutukset tulevat näkyviin sinä päivänä. Potilas voi kuitata viestit painamalla mitä tahansa näppäintä (paitsi Käynnistys/pysäytys). Pääset Muistutus-valikkoon kliinisestä valikosta Asetus > Lisätoiminnot. Valitse tarvittava muistutus ja muuta asetuksia tarpeen mukaan. Muistutuksia ja niiden oletusasetuksia selostetaan seuraavan sivun taulukossa. Climate Control -toiminnon käyttö Climate Control -toiminnon Auto-vaihtoehto on tarkoitettu tekemään hoidosta miellyttävää ja sen avulla laite saadaan antamaan vakiomäärä absoluuttista kostutusta estäen samalla kondensoitumista. Jotta Climate Control toimisi vieläkin joustavammin, sen asetukseksi voidaan valita Manuaalinen joko potilaan Asetus-valikossa (jos käytettävissä) tai kliininen Asetus-valikossa. Kun Climate Control -asetukseksi on valittu Manuaalinen, ilmankosteutta ei valvota automaattisesti, vaan potilas voi asettaa ilmankosteuden ja lämpötilan erikseen. Kondensoitumista ei kuitenkaan pystytä estämään, kun Climate Control -asetuksena on Manuaalinen. Toimintamuoto Climate Control Auto Ilmankosteus Lämpötila Asetusalue Oletusasetukset Asetusalue Oletusasetukset Climate Control Absoluuttinen Pois, 1 27 ºC ilmankosteus 16 ºC 30 ºC vakio (lämpötilaasetuksesta riippuen) Climate Control Manuaalinen Kosteustaso Pois 6.0 (0.5:n porrastuksin) Lämmitettävä letku 3 Pois, 27 ºC 16 ºC 30 ºC 1 Kun lämpötila-asetukseksi on valittu Pois, ilma ei lämpiä letkussa eikä kostutin lämmitä vettä lisätäkseen kosteutta ilmaan. 15 Suomi

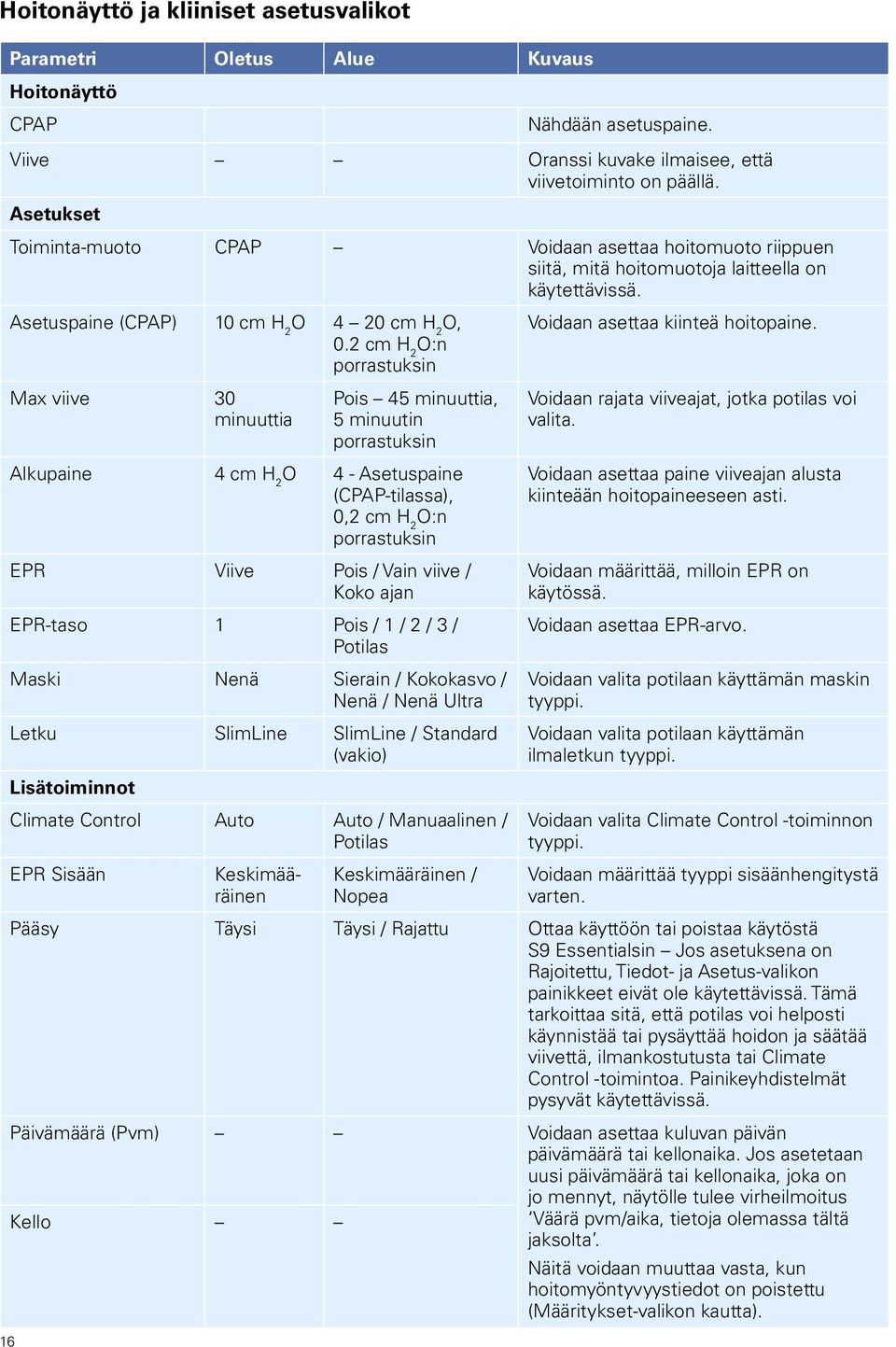

20 Hoitonäyttö ja kliiniset asetusvalikot 16 Parametri Oletus Alue Kuvaus Hoitonäyttö CPAP Nähdään asetuspaine. Viive Oranssi kuvake ilmaisee, että viivetoiminto on päällä. Asetukset Toiminta-muoto CPAP Voidaan asettaa hoitomuoto riippuen siitä, mitä hoitomuotoja laitteella on käytettävissä. Asetuspaine (CPAP) 10 cm H 2 O 4 20 cm H 2 O, 0.2 cm H 2 O:n porrastuksin Voidaan asettaa kiinteä hoitopaine. Max viive 30 minuuttia Pois 45 minuuttia, 5 minuutin porrastuksin Alkupaine 4 cm H 2 O 4 - Asetuspaine (CPAP-tilassa), 0,2 cm H 2 O:n porrastuksin EPR Viive Pois / Vain viive / Koko ajan EPR-taso 1 Pois / 1 / 2 / 3 / Potilas Maski Nenä Sierain / Kokokasvo / Nenä / Nenä Ultra Letku SlimLine SlimLine / Standard (vakio) Lisätoiminnot Climate Control Auto Auto / Manuaalinen / Potilas EPR Sisään Keskimääräinen Keskimääräinen / Nopea Voidaan rajata viiveajat, jotka potilas voi valita. Voidaan asettaa paine viiveajan alusta kiinteään hoitopaineeseen asti. Voidaan määrittää, milloin EPR on käytössä. Voidaan asettaa EPR-arvo. Voidaan valita potilaan käyttämän maskin tyyppi. Voidaan valita potilaan käyttämän ilmaletkun tyyppi. Voidaan valita Climate Control -toiminnon tyyppi. Voidaan määrittää tyyppi sisäänhengitystä varten. Pääsy Täysi Täysi / Rajattu Ottaa käyttöön tai poistaa käytöstä S9 Essentialsin Jos asetuksena on Rajoitettu, Tiedot- ja Asetus-valikon painikkeet eivät ole käytettävissä. Tämä tarkoittaa sitä, että potilas voi helposti käynnistää tai pysäyttää hoidon ja säätää viivettä, ilmankostutusta tai Climate Control -toimintoa. Painikeyhdistelmät pysyvät käytettävissä. Päivämäärä (Pvm) Voidaan asettaa kuluvan päivän päivämäärä tai kellonaika. Jos asetetaan uusi päivämäärä tai kellonaika, joka on jo mennyt, näytölle tulee virheilmoitus Kello Väärä pvm/aika, tietoja olemassa tältä jaksolta. Näitä voidaan muuttaa vasta, kun hoitomyöntyvyystiedot on poistettu (Määritykset-valikon kautta).

21 Parametri Oletus Alue Kuvaus Määritykset Tehdasasetukset Voidaan palauttaa tehtaalla asetetut oletusarvot (paitsi kieli, päivämäärä ja aika). Poista tiedot Hoitava lääkäri voi poistaa kaikki laitteeseen ja SD-korttiin tallennetut tiedot (paitsi laitteen käyttötunnit). Toiminto ei vaikuta asetuksiin, päivämäärään ja aikaan. Lämpötilayksikkö ºC ºF / ºC Voidaan valita lämpötilan yksikkö. Laajempi Tiedot-valikko Unen laatu Nähdään edellisen yön tiedot laitteen käytöstä. Näytä asetukset Nähdään Toimintamuoto-, Paine-, Viive-, EPR-, Maski-, Letkun tyyppi -, Climate Control - ja Unen laatu -asetukset. Huolto SW Nähdään senhetkinen ohjelmistoversio. Muistutukset Maski 12 Seitsemän päivän porrastuksin (alkaen asetuspäivästä), toistumisväli 1-24 kuukautta. Ajastettu muistutus muistuttamaan potilasta siitä, että hänen on vaihdettava maski. Vesiastia Pois Ajastettu muistutus muistuttamaan potilasta siitä, että hänen on vaihdettava vesisäiliö. Letku Pois Ajastettu muistutus muistuttamaan potilasta siitä, että hänen on vaihdettava ilmaletku. Suodatin 6 Ajastettu muistutus muistuttamaan potilasta siitä, milloin hänen on vaihdettava ilmansuodatin. SD-kortti Pois Ajastettu muistutus muistuttamaan potilasta siitä, että hänen on otettava SD-kortti pois laitteesta ja palautettava se, jotta voisit tarkastella potilaan hoitotietoja. Huolto 24 Ajastettu muistutus muistuttamaan potilasta siitä, milloin hänen on toimitettava laite huoltoon. Omat muistutukset (Oma 1, Oma 2) Pois Omat muistutukset, esim. että laite on palautettava tai että on soitettava jollekin tai johonkin numeroon. Oman muistutuksen teksti voi olla enintään 16 merkkiä pitkä ja se syötetään pc-sovelluksen kautta. Tarkempia tietoja saat pc-sovelluksen käyttöohjeesta. 17 Suomi

22 Hoidon antaminen 1. Varmista, että virta on päällä. 2. Säädä tarvittaessa viiveaika tai kosteustaso. 3. Pyydä potilasta sovittamaan maski kasvoilleen maskin käyttöohjeen mukaisesti. 4. Neuvo potilasta aloittamaan hoito painamalla. 5. Pyydä potilasta asettumaan makuulle ja sijoittamaan ilmaletku niin, että hän pystyy kääntymään nukkuessaan. 6. Neuvo potilasta lopettamaan hoito hänen niin halutessaan painamalla. Jotta lämmityslevy jäähtyisi nopeammin, S9-laite puhaltaa ilmaa vielä noin tunnin ajan hoidon päätyttyä. Voit kuitenkin irrottaa laitteen pistorasiasta milloin vain ja antaa lämmityslevyn jäähtyä ilman ilmapuhallusta tai siirtyä virransäästötilaan näppäintä painamalla. Hoidon alettua näyttöön tule hoitonäyttö. Huomautus: Jos hoidon aikana esiintyy virtahäiriö, laite aloittaa hoidon uudelleen automaattisesti virran palautuessa. Lisähapen käyttö S9-laitteen kanssa voidaan käyttää lisähappea virtausnopeudella, joka on enintään 4 l/min. Sisäänhengitysilman happipitoisuus voi vaihdella paineasetusten, potilaan hengitystavan, maskin valinnan ja ilmavuodon määrän mukaan, jos lisähapen virtaus on asetettu vakioksi. Huomautukset: Hapen käyttö voi vaikuttaa laitteen antamaan paineeseen ja näytöllä näkyvän ilmavuodon ja minuuttiventilaation tarkkuuteen. Ennen kuin otat lisähapen käyttöön, perehdy ja perehdytä potilas lisähapen käyttöön liittyviin erityisiin varoituksiin. Ne ovat tämän käyttöohjeen loppupuolella. 18

23 Tietojenhallinta SD-korttia voidaan käyttää, kun halutaan valvoa potilaan laitteen käyttöä ja hoitopainetta. Jotta voitaisiin arvioida potilaan hoidon edistymistä, edellisen käyttökerran tietoja voidaan verrata edellisen viikon, edellisen kuukauden, edellisten kolmen kuukauden, viimeisimmän puolen vuoden ja edellisen vuoden arvoihin. Laite pystyy tallentamaan käyttö- ja yhteenvetotiedot enintään 365 käyttökerralta. SD-kortti SD-korttia käyttäen voidaan kerätä tietoja S9-laitteen kautta. S9-sarjan mukana tulee SD-kortti, joka on jo paikallaan ja valmis käytettäväksi. Hoitomyöntyvyyttä koskevat tiedot tallentuvat myös laitteeseen, joten jos kortti häviää, tiedot ovat tallella. Voit myös määrittää uusia hoitoasetuksia ja toimittaa ne potilaan laitteeseen SDkorttia käyttäen. S9-laitteen asetukset tallennetaan SD-kortille, jotta ResMedtietokonesovelluksessa saadaan näkyviin oletusarvojen sijasta SD-kortilla olevat todelliset arvot. Kortin poistaminen Neuvo potilasta irrottamaan S9-laitteen virtajohto pistorasiasta ennen kuin hän ottaa kortin pois. Neuvo potilasta ottamaan kortti pois seuraavasti: 1. Paina SD-korttia vapauttaaksesi sen. 2. Poista kortti. 3. Laita kortti suojakoteloon. 4. Lähetä suojakotelo takaisin ohjeiden mukaisesti. Kortin laittaminen paikalleen 1. Ota kortti pois suojakotelosta. 2. Työnnä kortti S9-laitteeseen niin, että se naksahtaa paikalleen. 3. Näytöllä näkyy lyhyen aikaa seuraava viesti: SD-korttia luetaan Huomautukset: Tarkempia tietoja kortin poistamisesta ja paikalleen laittamisesta laitteen mukana tulevassa S9 SD-kortin suojakotelossa. Pyydä potilasta säilyttämään S9 SD-kortin suojakotelo myöhempää käyttöä varten. 19 Suomi

24 SD-kortin tietojen analysoiminen Voit analysoida tietoja käyttämällä ResMed-pc-sovellusta tietojen ja asetusten siirtoon S9-laitteen tai SD-kortin ja tietokoneesi välillä. Katso pc-sovelluksen käyttöohjeesta tarkempia tietoja SD-kortilla saatujen tietojen analysoimisesta. Tiedonsiirrossa käytettävät sovittimet S9-laitteiden kanssa voidaan käyttää seuraavaa tiedonsiirtoon tarkoitettua sovitinta. Laite Toimintatapa Kuvaus Siirrettävien tietojen tyyppi USB-sovitin Tiedot voidaan ladata suoraan laitteesta tietokoneeseen. Hoidon ja hoitomyöntyvyyden yhteenvetotiedot Langaton moduuli Lähettää myöntyvyystiedot langattomasti GSMverkossa. Ilmoittaa S9-laitteen asetustenmuutoksista. S9-laitteesta tulevat hoitotiedo Huomautus: Tarkempia tietoja S9-sovitinta varten tehtävistä määrityksistä S9-sovittimen käyttöohjeesta. 20

25 Puhdistus ja huolto Puhdista ja huolla laite säännöllisesti tämän luvun ohjeiden mukaan. H5i-kostuttimen purkaminen 1. Työnnä salpaa. 2. Nosta läppäkansi ylös. 3. Ota vesisäiliö pois. 4. Kaada pois kaikki vesi vesisäiliöstä. 5. Avaa kaikki neljä sivusalpaa. 6. Irrota säiliön kansi, levy ja pohjaosa toisistaan. Joka päivä 1. Irrota ilmaletku vetämällä mansettiosan tartuntakohdista. Ripusta ilmaletku puhtaaseen kuivaan paikkaan odottamaan seuraavaa käyttöä. 2. Pese toisistaan irrotetut säiliön kansi, levy ja pohjaosa lämpimällä vedellä ja miedolla pesuaineella. 3. Huuhtele huolellisesti puhtaalla vedellä ja anna kuivua suoralta auringonvalolta suojattuna. Huomautuksia: Toisistaan irrotetut säiliön kansi, levy ja pohjaosa voidaan pestä myös astianpesukoneessa kevytpesutai lasipesu-ohjelmilla (ainoastaan ylähyllyllä). Älä ripusta ilmaletkua suoraan auringonvaloon, sillä letku voi ajan mittaan kovettua ja lopulta murtua. Ilmaletkua ei saa pestä pesukoneessa tai tiskikoneessa. Kerran kuukaudessa 1. Pyyhi S9-laitteen ja H5i-kostuttimen ulkopuoli kostealla puhdistusliinalla ja miedolla pesuaineella. 2. Tarkista, ettei ilmansuodattimessa ole reikiä tai ettei se ole lian tai pölyn tukkima. Vaihda ilmansuodatin tarvittaessa. 3. Irrota läppäkannen tiiviste ja pese se lämpimällä vedellä ja miedolla pesuaineella. 21 Suomi

26 H5i-kostuttimen kokoaminen 1. Aseta levy takaisin pohjaosan päälle ja varmista, että veden enimmäismäärän ilmaisin on ylöspäin. 2. Aseta säiliön kansi takaisin levyn/pohjaosan päälle ja varmista, että keskellä olevat aukot ovat kohdakkain. 3. Sulje kaikki neljä sivusalpaa. 4. Täytä vesisäiliö ja aseta se takaisin H5i-kostuttimeen. 5. Sulje läppäkansi ja varmista, että se naksahtaa paikoilleen. Kunnossapidon muistilista 99 Tarkista, ettei H5i-vesisäiliössä ja läppäkannen tiivisteessä ole kulumisen tai haurastumisen merkkejä. 99 Vaihda vesisäiliö, jos jokin sen osa vuotaa tai on haljennut, tummunut tai syöpynyt. 99 Vaihda läppäkannen tiiviste, jos se on murtunut tai repeytynyt. 99 Poista vesisäiliön kalkkeutumat liuoksella, jossa on yksi osa etikkaa ja 10 osaa vettä. 99 Tarkista veden enimmäismäärän ilmaisin. Jos se kaipaa puhdistamista, irrota se painamalla ja työntämällä lukitukset irti levystä. Pese lämpimässä vedessä, jossa on mietoa pesuainetta. H5i-kostuttimen käsittely toista potilasta varten H5i-kostutin tulee käsitellä perusteellisesti ennen kuin se annetaan toiselle potilaalle. Puhdistus- ja desinfiointiohjeita on saatavissa ResMedin internet-sivuilta osoitteesta Tuotteetsivun Asiakaspalvelu ja tekninen tuki -kohdasta. Jos käytössäsi ei ole Internet-yhteyttä, ota yhteyttä paikalliseen ResMed-edustajaan. 22

27 Ilmansuodattimen vaihtaminen Vaihda ilmansuodatin puolen vuoden välein (tai tarvittaessa useammin). 1. Irrota ilmansuodattimen kansi S9-laitteen takaa. 2. Irrota vanha suodatin ja heitä se pois. 3. Laita uusi ResMed-ilmansuodatin paikalleen varmistaen, että se peittää tasaisesti ilmansuodattimen kannen. 4. Laita ilmansuodattimen kansi paikalleen. Huomautuksia: Varmista, että ilmansuodatin ja sen kansi ovat aina kokoonsovitettuja. Älä pese ilmansuodatinta. Ilmansuodatinta ei voi pestä tai käyttää uudelleen. Ilmansuodattimen kansi Ilmansuodatin S9-laitteiden kanssa voidaan käyttää seuraavia suodattimia: Suodatin Vakiosuodatin (ASMB 160) Allergiasuodatin (Air Safety Electret100 sähköstaattinen suodatin) Kapasiteetti 88 % /7 mikronia 89,8 % / 0,5 mikronia, kapasiteetti bakteerien kohdalla 99,54 %. Antibakteeriset suodattimet Antibakteeriset suodattimet eivät ole yhteensopivia ClimateLine-, ClimateLine MAX - tai SlimLine-ilmaletkun kanssa, mutta niitä voidaan käyttää Standard-ilmaletkun kanssa. Antibakteeriset suodattimet lisäävät ilmanvirtauksen virtausresistanssia ja se voi vaikuttaa näytöllä näkyvän ja laitteen antaman paineen tarkkuuteen erityisesti suurilla ilmavirtauksilla. ResMed suosittelee käyttämään suodatinta, jonka virtausimpedanssi on matala (esim. alle 2 cm H 2 O virtauksella 60 l/min). 23 Suomi

28 Tekniset tiedot Yleiset tekniset tiedot 90 W:n virransyöttölaite Virransyöttöalue: V; Hz; 115 V, 400 Hz (nimellisarvot käytettäessä lentokoneessa); 70 W (80 VA) (nimellisvirrankulutus); 110 W (120 VA) (maksimivirrankulutus) 30 W:n virransyöttölaite Virransyöttöalue: V; Hz; 115 V, 400 Hz (nimellisarvot käytettäessä lentokoneessa); 20 W (40 VA) (nimellisvirrankulutus); 36 W (75 VA) (maksimivirrankulutus) 90 W:n tasavirta/ tasavirtamuunnin Nimelliset sisääntulot: 12 V, 24 V Tyypillinen virrankulutus: 70 W Enimmäisvirrankulutus: 110 W Käyttölämpötila +5 ºC +35 ºC Huomautus: Tämän hoitolaitteen tuottama hengitysilma voi olla lämpimämpää kuin lämpötila huoneessa. Laite on turvallinen korkeissa ympäristön lämpötiloissa (40 ºC). Käyttöympäristön %, ei kondensoituva ilmankosteus Käyttöalue Merenpinnasta metriin Säilytys- ja kuljetuslämpötila -20 ºC +60 ºC Säilytys- ja %, ei kondensoituva kuljetusilmankosteus Sähkömagneettinen yhteensopivuus Käyttö lentokoneessa IEC luokitus Mittaus- ja näyttölaitteet Paineanturi: Virtausanturi: Tuote vastaa kaikkia sovellettavissa olevia sähkömagneettista yhteensopivuutta koskevia määräyksiä IEC :2007 -standardin mukaisesti asuin- ja liiketilaympäristössä sekä kevyen teollisuuden ympäristössä. Suositellaan, että matkaviestintälaitteet pidetään vähintään 1 m:n etäisyydellä laitteesta. Näiden ResMed-laitteiden sähkömagneettisia päästöjä ja häiriönsietoa koskevat tiedot käyvät ilmi taulukoista osoitteesta Tuotteet-sivun Asiakaspalvelu ja tekninen tuki -kohdasta. Napsauta omankielistäsi PDF-tiedostoa. ResMed vahvistaa, että S9 Escape vastaavat Yhdysvaltojen ilmailuhallinnon (FAA) vaatimuksia (RTCA/DO-160, alakohta 21, luokka M) lentomatkan kaikissa vaiheissa. Luokka II (kaksoiseristys), tyyppi BF Sijaitsee laitteen sisällä ilmantuloaukossa, analoginen painemittari, cm H 2 O Sijaitsee laitteen ilmanottoaukossa, digitaalinen massavirtaus, l/min 24

29 S9-laitteiden tekniset tiedot Käyttöpainealue Yksittäisestä viasta aiheutuva pysyvän tilan maksimipaine Paineenmittaustoleranssi Virtauksenmittaustoleranssi 4-20 cm H 2 O 30 cm H 2 O, jos paine ylittyy yli 6 sekunnin ajan 40 cm H 2 O, jos paine ylittyy yli 1 sekunnin ajan ±0,5 cm H 2 O ± 4 % mitatusta lukemasta ±6 l/min tai 10 % lukemasta riippuen siitä, kumpi on suurempi, l/min:n positiivisella virtauksella ILMOITETUT KAKSINUMEROISET MELUPÄÄSTÖARVOT ISO 4871:1996 -standardin mukaisesti: Äänenpainetaso SlimLine-letkulla: Standard-vakioletkulla: SlimLine-letkulla tai Standard-vakioletkulla ja H5ikostuttimella: Äänen tehotaso SlimLine-letkulla: Standard-vakioletkulla: SlimLine-letkulla tai Standard-vakioletkulla ja H5ikostuttimella: Nimellismitat (P x L x K) Paino Kotelon rakenne Lisähapen käyttö Ilmansuodatin Ilmantuloaukko Vakiosuodatin: Allergiasuodatin: 24 dba mitattuna ISO :2002 -standardin mukaisesti 26 dba epävarmuudella 2 dba mitattuna EN ISO : standardin mukaisesti 24 dba mitattuna ISO :2002 -standardin mukaisesti 27 dba epävarmuudella 2 dba mitattuna EN ISO : standardin mukaisesti 27 dba mitattuna ISO :2002 -standardin mukaisesti 28 dba epävarmuudella 2 dba mitattuna EN ISO : standardin mukaisesti 34 dba epävarmuudella 2 dba mitattuna EN ISO : standardin mukaisesti 35 dba epävarmuudella 2 dba mitattuna EN ISO : standardin mukaisesti 36 dba epävarmuudella 2 dba mitattuna EN ISO : standardin mukaisesti 153 mm x 140 mm x 86 mm 835 g Paloa hidastavaa muovia Suositeltu lisähapen maksimivirtaus: 4 l/min Polyesterikuitusuodatin Akryyli- ja polypropyleenikuidut polypropyleenirungossa ISO :2004 -standardia vastaava 22 mm:n kartioliitäntä H5i-kostuttimen tekniset tiedot Lämmityslevyn 65 C maksimilämpötila Lämpötilakatkaisu 74 C Hengityskaasun 41 C maksimilämpötila maskissa Nimellismitat Liitäntäasema ja vesisäiliö: 153 mm x 145 mm x 86 mm (P x L x K) Paino (vakiotyyppinen Liitäntäasema ja tyhjä vesisäiliö 0,69 g vesisäiliö) Paino (puhdistettava vesisäiliö) Liitäntäasema ja tyhjä vesisäiliö 0,79 g Vesisäiliön tilavuus Enimmäismäärän merkkiviivaan asti 380 ml Liitäntäasema Paloa hidastavaa muovia, alumiinia Puhdistettava vesisäiliö Ruiskupuristettua muovia, ruostumatonta terästä ja silikonitiiviste Vakiotyyppinen vesisäiliö Ruiskupuristettua muovia, alumiinia ja elastomeeritiiviste 25 Suomi

30 Ilmaletkujen tekniset tiedot Lämmitettävä ClimateLineilmaletku Lämmitettävä ClimateLine MAX - ilmaletku SlimLine-ilmaletku Vakioilmaletku ClimateLine-ilmaletkun lämpötilakatkaisu Taipuisia muovisia ja sähköisiä osia, 2 m, sisähalkaisija 15 mm Taipuisaa muovia ja sähkökomponentteja, 1,9 m, 19 mm:n sisäläpimitta Taipuisaa muovia, 1,8 m, sisähalkaisija 15 mm Taipuisaa muovia, pituus 2 m, sisähalkaisija 19 mm 41 C Huomautukset: Valmistaja pidättää oikeuden muuttaa tietoja ilman ennakkoilmoitusta. Climate Control -toiminnon ilmoitetut lämpötilan ja suhteellisen kosteuden asetukset eivät ole mitattuja arvoja. Kostuttimen kapasiteetti Seuraavat asetukset on testattu 22 C:n ympäristölämpötilassa: CPAP-paine maskissa cm H 2 O Laitteistosta tuleva kosteus, RH % Laitteistosta tuleva nimellinen AH 1, BTPS 2 Asetus 3 Asetus 6 Asetus 3 Asetus , AH- Absoluuttinen kosteus (mg/l). 2 BTPS- Ilma kehon lämpötilassa, vallitsevassa paineessa, vesihöyryllä saturoituna. Paineilman virtausreitti S9 Escape H5i Maski Tuloilman suodatin Puhallin Letku 26

31 Ilmavirtaus (maksimi) asetuspaineilla Seuraavat arvot on mitattu kulloinkin käytetyn letkun päästä: Paine cm H 2 O S9 ja Standardvakioletku l/min S9 ja SlimLine-letku l/min S9, H5i ja lämmitettävä ClimateLine-letku l/min Näytöllä näkyvät arvot Arvo Alue Tarkkuus Näyttötarkkuus Ilmantuloaukon paineanturi Paine 4-20 cm H 2 O ±0,5 cm H 2 O (± 4% 0,1 cm H 2 O mitatusta arvosta) Virtauksesta johdettu arvo Ilmavuoto l/min * 1 l/min * Näytöllä näkyvät arvot ovat arvioituja. Ne ovat vain suuntaa-antavia. Paineen tarkkuus Staattisen paineen maksimivaihtelu paineella 10 cm H 2 O EN ISO :2009 -standardin mukaisesti: Ilman kostutinta Arvosta 9,76 cm H 2 O arvoon 9,87 cm H 2 O (SlimLine-letku) H5i-kostuttimen Arvosta 9,78 cm H 2 O arvoon 9,88 cm H 2 O kanssa (SlimLine-letku) Dynaamisen paineen maksimivaihtelu EN ISO :2009 -standardin mukaisesti: Paine (cm H 2 O) 10 hengenvetoa 15 hengenvetoa 20 hengenvetoa S9 ja SlimLine-letku, ei H5i / S9 ja SlimLine-letku ja H5i 4 0,22 / 0,20 0,28 / 0,29 0,47 / 0,53 8 0,23 / 0,19 0,32 / 0,29 0,41 / 0, ,22 / 0,21 0,35 / 0,29 0,41 / 0, ,22 / 0,23 0,41 / 0,33 0,44 / 0, ,24 / 0,27 0,37 / 0,34 0,48 / 0,50 27 Suomi

32 VAROITUKSET Lue koko käsikirja ennen laitteen käyttöä. Käytä laitetta vain lääkärisi tai terveydenhoitajasi neuvomalla tavalla. Käytä laitetta ainoastaan tässä ohjekirjassa kuvattuun, tarkoitettuun käyttöön. Tässä oppaassa annetut neuvot eivät korvaa määräävän lääkärin antamia ohjeita. Jos huomaat joitakin selittämättömiä muutoksia tämän laitteen toiminnassa, jos laitteesta kuuluu epätavallisia tai kovia ääniä, jos laite tai virtalähde putoaa tai niitä käsitellään väärin, jos vettä roiskuu koteloon tai jos kotelo rikkoutuu, keskeytä käyttö ja ota yhteys ResMedin huoltokeskukseen Varo sähköiskua. Älä upota laitetta, kostutinta, virtalähdettä tai virtajohtoa veteen. Jos laitteeseen roiskuisi nestettä, irrota laite virtalähteestä ja anna osien kuivua. Irrota laite aina pistorasiasta ennen puhdistusta ja varmista, että kaikki osat ovat kuivia, ennen kuin kytket laitteen pistorasiaan. Räjähdysvaara älä käytä helposti syttyvien anesteettien läheisyydessä. Varmista, että virtajohto ja pistoke ovat ehjät ja ettei laitteistossa ole vaurioita. Katso, ettei virtajohto joudu kosketuksiin kuumien pintojen kanssa. Laitetta saa käyttää ainoastaan ResMedin, lääkärin tai hoitohenkilökunnan suosittelemien maskien (ja liittimien 1 ) kanssa. Maskia ei saa käyttää, ellei laite ole käynnissä. Kun maski on saatu sopivaksi, varmista, että laite puhaltaa ilmaa. Maskissa olevia ilma-aukkoja ei saa koskaan tukkia. Selitys: Laite on tarkoitettu käytettäväksi ilma-aukollisten erikoismaskien (tai liittimien) kanssa, joissa olevien ilma-aukkojen kautta ilma pääsee virtaamaan jatkuvasti ulos maskista. Kun laite on päällä ja toimii oikein, laitteesta tuleva ilma saa uloshengitetyn ilman virtaamaan pois maskin ilma-aukkojen kautta. Kun laite ei ole päällä, maskin kautta tulee liian vähän raikasta ilmaa ja potilas saattaa hengittää uudelleen uloshengitysilmaa. Jos potilas hengittää uloshengitettyä ilmaa uudelleen muutamaa minuuttia kauemmin, hän voi joissain tapauksissa tukehtua. Tämä koskee useimpia CPAP- tai kaksoispainelaitteiden malleja. Happi edesauttaa palamista. Happea ei saa käyttää tupakoitaessa tai avotulen läheisyydessä. Varmista aina, että laite on käynnistetty ja ilmavirtaus on muodostunut, ennen kuin hapen lähde kytketään päälle. Sulje aina hapen lähde, ennen kuin laite sammutetaan, niin että käyttämätön happi ei kerry laitteen kotelon sisään ja muodosta tulipalovaaraa. H5i:tä ei saa käyttää, jos se ei toimi kunnolla tai jos mikä tahansa laitteen tai H5i:n osa on pudonnut tai vaurioitunut. Älä jätä pitkiä ilmaletkuja potilaan vuoteen yläosaan. Letku voi kiertyä potilaan pään tai kaulan ympärille potilaan nukkuessa. Sähköä johtavia tai antistaattisia ilmaletkuja ei saa käyttää. Ilmaletkua ei saa käyttää, jos näkyvissä on joitakin merkkejä vauriosta. Laitteen kanssa saa käyttää vain ResMedin ilmaletkua ja muita lisälaitteita. Eri tyyppinen ilmaletku tai lisäosa voi muuttaa saamaasi todellista painetta, mikä vähentää hoidon tehokkuutta. Käytä vain ResMedin 90 W:n tai 30 W:n virtalähdettä. Käytä 90 W:n virtalähdettä virran syöttämiseen järjestelmään, joka koostuu laitteesta, H5i:stä, ilmaletkusta, tasavirta/tasavirtamuuntimesta ja paristopakkauksesta. 30 W:n virtalähde on tarkoitettu ainoastaan laitteen virransyöttöön, ja sitä suositellaan matkustettaessa. Moduulin liitäntäporttiin on tarkoitus liittää vain ResMedin tuotteita. Muihin laitteisiin liittäminen saattaa vahingoittaa laitetta. Jos laitteen ilmaletku ja/tai ilmanottoaukko tukitaan, kun laite on käynnissä, laite voi ylikuumentua. HUOMIOITAVAT SEIKAT Älä avaa laitteen koteloa. Laitteen sisällä ei ole osia, joita käyttäjä voi huoltaa. Laitteita saa korjata ja huoltaa vain ResMedin valtuuttama huoltoliike. Valkaisuainetta, klooria, alkoholia tai aromaattipohjaisia liuoksia, kostuttavia tai antibakteerisia saippuoita tai hajustettuja öljyjä ei saa käyttää laitteen, kostuttimen tai ilmaletkun puhdistukseen. Nämä liuokset voivat vaurioittaa näitä tuotteita ja lyhentää niiden käyttöikää. Väärä järjestelmän kokoonpano saattaa aiheuttaa maskipaineen väärän lukeman. Varmista, että järjestelmä on koottu oikein. Älä sijoita laitetta niin, että siihen voi törmätä, tai paikkaan, jossa joku voi kompastua sen virtajohtoon. Varmista, että laitetta ympäröivä alue on kuiva ja puhdas eikä siinä ole vuodevaatteita, vaatteita tai muita esineitä, jotka voisivat tukkia ilmanottoaukon tai peittää virtalähteen. 1 Maskiin tai maskin lähellä oleviin liittimiin on voitu sisällyttää portteja. 28

33 Varmista, että laite on suojattu vedeltä, jos laitetta käytetään ulkona. Sulje laite S9-kuljetuslaukkuun kuljetusta varten. H5i-kostuttimen kanssa saa käyttää vain ResMedin suosittelemia letkuja tai lisävarusteita. Muiden letkujen ja lisävarusteiden liittäminen voi aiheuttaa vammoja tai vaurioittaa laitetta. Älä avaa H5i:n koteloa. Laitteen sisällä ei ole osia, joita käyttäjä voi huoltaa. Laitteita saa korjata ja huoltaa vain ResMedin valtuuttama huoltoliike. Älä täytä vesiastiaa liian täyteen, koska vesi voi päästä laitteeseen ja ilmaletkuun. Älä käytä mitään lisäaineita (esimerkiksi hajustettuja öljyjä tai hajusteita). Nämä voivat vähentää H5i:n kosteuden ulostuloa ja/tai vaurioittaa vesiastian materiaaleja. Ole varovainen H5i-kostutinta käsitellessäsi, koska vesi tai vesiastia voivat olla kuumia. Anna lämmityslevyn ja astiassa jäljellä olevan veden jäähtyä 10 minuuttia. H5i saadaan kytkeä tai irrottaa vain silloin, kun vesiastia on tyhjä. Varmista, että vesiastia on tyhjä, ennen kuin alat kuljettaa H5i-kostutinta. H5i:tä ei saa käyttää lentokoneessa, koska vettä saattaa päästä laitteeseen ja ilmaletkuun turbulenssin aikana. Sijoita H5i aina tasaiselle alustalle käyttäjän alapuolelle, jotta maskiin ja letkuihin ei pääsisi vettä. Jos H5i-kostuttimeen tai sen päälle roiskuisi vahingossa nesteitä, irrota laitteen virtajohto pistorasiasta. Irrota H5i laitteesta ja anna valua ja kuivua ennen uudelleenkäyttämistä. 29 Suomi
