1 Formica Compact Käyttöohje

2 Tämä käyttöohje on ainoastaan hyviä käytäntöjä koskeva yleisohje, eikä se muodosta takuuta tai lupausta siitä, että siinä kuvatut tuotteet ja prosessit soveltuvat käyttökohteeseen. Jos olet epävarma tässä käyttöohjeessa annettujen ohjeiden soveltuvuudesta, ota yhteyttä Formica Groupiin. Katso lisätietoja Formica Compact tuote-esitteestä tai käy kotisivuillamme osoitteessa formica.com. Formica Group kehittää jatkuvasti tuotteitaan tutkimuksen ja tuotekehityksen kautta ja tuotteiden käyttäjien tulee säännöllisesti tarkistaa, ovatko tässä käyttöoppaassa annetut tiedot päivitettyjä. Käyttäjän tulee vahvistaa ja testata tässä ohjeessa annettujen tuotteita koskevien ja muiden tietojen soveltuvuus aiottuun käyttötarkoitukseen tai sovellukseen.

3 Formica Compact Käyttöohje Tuotetiedot 04 Varastointi ja käsittely 05 Kuljetus ja käsittely 05 Varastointi 05 Mukautus 06 Työstäminen 07 Leikkaaminen 07 Profiilileikkaaminen ja reunojen viimeistely 07 Sahaaminen 08 Poraaminen 08 Asentaminen 09 Puskuliitokset 09 Pystysuuntainen avoin liitos 09 Kulmat 09 Kulmien lämpömuovaaminen 10 Ruuvikiinnitys 12 Irrotettavat seinäpaneelit 13 Reunakiinnitysprofiilit 13 Suorakiinnitys 13 Liimakiinnitys 14 Kosteat tilat 16 Puhdistus ja huolto 16 Jätteiden hävittäminen 17 Kestävä kehitys 17 Kriteerien noudattaminen ja sertifioinnit 17

4 TUOTETIEDOT Formica Compact on strukturoitu 2-20 mm paksu korkeapainelaminaatti, joka on valmistettu liittämällä yhteen useita kerroksia voimapaperia. Siinä on koristepinta molemmilla puolilla ja se soveltuu ihanteellisesti käytettäväksi sisätiloissa, kosteiden tilojen seinäkkeissä, pukuhuoneiden ovissa, seinäpaneeleissa tai laboratoriotilojen kalusteissa. Se soveltuu erityisesti käytettäväksi tiloissa, joiden kosteuspitoisuus on korkea (CGS-laatu) ja tiloissa, joihin kohdistuu kova kulutus. Compact on tiheydeltään 14,5 kg/m 2 (10 mm paksuus) ja se on vaikuttavan vahva ja vaurionkestävä. Sillä on myös huomattava rakenteellinen vakaus, ja yli 4mm:n paksuiset laminaatit luokitellaan itsekantaviksi. Yli 8 mm paksut laminaatit sopivat käytettäväksi vaakasuuntaisiin sovelluksiin minimaalisella tuella. Formica Compact ei ainoastaan täytä kaikkia EN 438:2005 ja ISO standardien asettamia vaatimuksia, vaan tuotteella on myös korkea iskun- ja kosteudenkestävyys. Compact-laminaatteja on saatavana sekä vakiolaatuisina että palonkestävinä laatuina. Koristelevy Useita kerroksia erityisvalmisteisia voimapapereita Koristelevy TUOTELAADUT Formica Compact CGS-laatu Compact, yleiskäyttöinen, vakiolaatuinen korkeapainelaminaatti koristepinnalla. EN Euroclass D-s2,d0. Saatavana mustalla ytimellä. Tämä laatu soveltuu käytettäväksi märkätiloissa. Formica Compact CGF-laatu Compact, yleiskäyttöinen, vakiolaatuinen, palonkestävä korkeapainelaminaatti koristepinnalla. EN Euroclass 6 mm B-s1,d0 < 6 mm B-s2,d0 CGF-laatu on saatavana ruskealla ytimellä. Ytimen väri voi vaihdella valmistuserästä riippuen. Tämä johtuu laminaatin erityisestä valmistusprosessista, eikä sitä tule pitää tuotteen virheenä. CGF-laatu ei sovellu erityisominaisuuksistaan johtuen käytettäväksi märkätiloissa. 4 Formica Compact Käyttöohje

5 VARASTOINTI JA KÄSITTELY KULJETUS JA KÄSITTELY Kuljetuksen aikana on tärkeää käyttää riittävän suuria lavoja, jotka tukevat laminaattia koko sen pinta-alalta. Lavojen tulee olla kestäviä ja vakaita, jotta ne tukevat kuormaa ilman että laminaatit taipuvat tai käyristyvät. Kun levypinoja kuljetetaan työkoneilla, tulee käyttää oikean kokoisia ja tarpeeksi jäykkiä lavoja. Kaikkien levyjen pintojen tulee olla puhtaita roskista, hiekasta ja vieraista esineistä, koska muutoin levyjen pinnat voivat vaurioitua painon alla. Pinotut levyt tulee kiinnittää paikalleen niiden liukumisen estämiseksi. Pinottaessa ja lastia purettaessa levyjä tulee nostaa, ei liu uttaa. Koristepintojen hankaamista toisiinsa tulee välttää. Compact-laatuiset laminaatit ovat raskaita materiaaleja, joten niiden käsittelyssä on noudatettava huolellisuutta. Mekaanista käsittelyä suositellaan levyille, joiden paksuus ylittää 10 mm. Koristelaminaatteja käsiteltäessä tulee myös noudattaa varovaisuutta niiden murtumisen ja vaurioitumisen välttämiseksi. VARASTOINTI Compact-paneelit tulee varastoida suljetuissa varastoissa, joissa ylläpidetään normaaleja sisätilan olosuhteita (18-25 C lämpötila ja % suhteellinen ilmankosteus). Compact-laminaatit pysyvät suorina, jos ne varastoidaan pinoittain vaakatasossa tasaisella alustalla reunat tasattuina. Alustalevyn tulee olla kuiva ja mahdollisuuksien mukaan sen tulisi olla peitetty vettä läpäisemättömällä materiaalilla, joka toimii suojana kosteutta vastaan. Jokaisen pinon päällimmäinen levy tulee myös peittää kosteussululla/peitelevyllä, joka on tarpeeksi raskas pysyäkseen tasaisena ja koko pinta-alaltaan kosketuksissa päällimmäisen Compact-levyn kanssa. Tätä menettelyä tulee noudattaa levyjen koko varastoinnin ajan (riippumatta siitä säilytetäänkö niitä varastossa vai työstötilan lattialla) ja myös aina sen jälkeen, kun pinosta poistetaan levy. Jos Compact-levyjä ei säilytetä vaakatasossa, niihin voi säilytysajasta riippumatta syntyä sellaisia vääntymiä, joiden korjaaminen voi etenkin paksummissa levyissä olla lähes mahdotonta. Jos materiaali tuodaan työstötilaan, jonka lämpötila tai kosteustaso poikkeavat ympäröivistä olosuhteista (esim. kuljetuksen jälkeen), niiden tulee antaa vakautua ennen työstämistä. Yleensä tähän tarvitaan vähintään seitsemän päivää. Katso mukautumista koskevaa kohtaa saadaksesi työstämistä edeltävää varastointia koskevia lisätietoja. 5

6 VARASTOINTI JA KÄSITTELY MUKAUTUS Kuten kaikki koristepintaiset korkeapainelaminaatit, Formica Compact -laminaatit mukautuvat muuttuvien kosteusolosuhteiden mukaan. Tästä johtuvan vääntymisriskin minimoimiseksi on otettava huomioon seuraavat asiat: Uudisrakennuksissa tai hyvin kosteissa tai kuumissa tiloissa suositellaan, että ennen Compactlaminaattien kiinnittämistä laminaattilevyjen annetaan mukautua asennuspaikan olosuhteisiin. Tämä saavutetaan yleensä asettamalla laminaatit siististi tasaiselle alustalle käyttäen huolellisesti kohdistettuja välikappaleita (20 x 20 mm) paneelien välillä 300 mm etäisyyksin koko paneelien alalla siinä kohteessa, jossa ne tullaan asentamaan (tai toisessa paikassa, jonka olosuhteet ovat identtiset) vähintään 7 päivää ennen asentamista. 6 Formica Compact Käyttöohje

7 TYÖSTÄMINEN LEIKKAAMINEN Formica Compact -laminaattien suurempi paksuus asettaa suurempia vaatimuksia leikkaustyökaluille ja lisää niiden kulumista. Levyjen leikkaamiseen tarvitaan hitaammat syöttönopeudet kuin HPL-pintaisten komposiittilevyjen leikkaamiseen yleensä vaaditaan. Syöttönopeuden vähentämisen aste riippuu laminaatin paksuudesta ja tarvittavan viimeistelyn laadusta. Työkaluvalmistajilta tulee tiedustella wolframikarbiditerää (TCT) parhaan suorituskyvyn varmistamiseksi. Silloin kun harkitaan pitkiä tuotantoeriä ja laminaatteihin tarvitaan korkealaatuinen viimeistely, kannattaa harkita PCD (monikiteinen timantti) -työkalujen käyttämistä. Kaikissa työstöprosesseissa tulee välttää huonosti huollettujen sahojen ja leikkaustyökalujen aiheuttamaa paikallista kuumuutta. Levyt tulee leikata siten, että niiden pitkä sivu on levyn pidemmän sivun suuntainen. Mukautumisliike on kaksi kertaa suurempaa levyn leveyssuunnassa kuin sen pituussuunnassa, joten paneelien leikkaaminen siten, että leikatun kappaleen pidempi sivu on leikattu levystä sen leveyden suuntaisesti, lisää taipumisen vaaraa huomattavasti. On suositeltavaa leikata levystä kappaleet pituussuuntaisesti aina kun tämä on mahdollista. PROFIILILEIKKAAMINEN JA REUNOJEN VIIMEISTELY Compact-paneelien reunoihin ei tarvitse lisätä viimeistelylistoja tai tiivisteitä ja tarkasti leikatut reunat ovat riittäviä moniin sovelluksiin. Sinkkausjyrsintä voidaan käyttää parempaa viimeistelyä tai profiilireunaa varten. Tämän tyyppiseen työhön suositellaan PCD-työkaluja. Vaikka täysin leikkausjäljistä vapaata lopputulosta ei voida saavuttaa, ne voidaan minimoida syöttämällä materiaali mekaanisella syöttölaitteella tasaisella nopeudella. Leikkaamisen ja profiilileikkaamisen aikana tulee huolehtia siitä, ettei työtä välillä keskeytetä, koska siitä voisi syntyä leikkausjälkiä, joiden poistaminen on vaikeaa. Jos reunojen tulee olla täysin vapaita leikkausjäljistä, reunat on lisäksi hiottava ja kaavittava. Reunoja voidaan edelleen viimeistellä kiillottamalla niitä teräsvillalla ja levittämällä niihin silikonitonta öljyä. Compact-levyjen reunojen viistäminen tai profilointi vähentää reunoihin kohdistuvasta iskusta johtuvan vaurion vaaraa. Saatavilla on useita CNC-leikkaustyökaluja, jotka soveltuvat hyvin Compact-levyjen työstämiseen. Formica Group on testannut laminaattien leikkaamiseen 16 mm PCD (monikiteinen timanttiterä) -leikkaustyökalua. TCT:llä (wolframikarbiditerä) saadaan aikaan samantyyppinen lopputulos, mutta leikkaustyökalun elinkaari on lyhyempi. Ennen levyn työstämistä CNC - koneella olisi tärkeää poistaa suojakalvot levyn molemmilta pinnoita. Suojakalvo voi vähentää CNC-alustan imuvoimaa, mikä voi saada laminaatin liikkumaan CNC-ohjelman ollessa käynnissä. Alla olevaan taulukkoon on merkitty suositellut syöttönopeudet leikkausjäljen tavoitellun laadun mukaan: Paneelin paksuus Leikkaustyökalun nopeus Syöttönopeus Kommentit 16 mm 18,000 r/min 1.6 m/m Hyväksyttävä lopputulos viimeistelyllä, joka soveltuu käytettäväksi näkyviin reunoihin. 16 mm 18,000 r/min 0.8 m/m Erittäin hyvä lopputulos viimeistelyllä, joka soveltuu käytettäväksi kohteissa, joissa vaaditaan korkeatasoista viimeistelyä. 7

8 TYÖSTÄMINEN SAHAAMINEN Sahanterät, jotka normaalisti soveltuvat kaksipuolisten komposiittilevyjen leikkaamiseen, soveltuvat myös Formica Compact -laatujen leikkaamiseen. Alle 2 mm paksujen sahanterien käyttämistä ei suositella. Compact-levyjen alapinnalle syntyviä murtumia voidaan vähentää useilla eri tavoilla: Käyttämällä suojaa alapinnalla. Käyttämällä vaneria tai kovaa kuitulevyä Compact-levyn alapuolella. Muuttamalla sahanterän kulmaa säätämällä sen korkeusasetuksia. Huomaa: Mitä korkeammalle sahanterä asetetaan, sitä parempi yläpuolinen leikkaus ja sitä huonompi alapuolinen leikkaus, ja päinvastoin. Käytetty syöttönopeus määrittää pitkälti leikkausjäljen sahattaessa laminaattia, jolla on kaksi koristepintaa. Parhaan nopeuden on havaittu olevan 0,03 mm ja 0,05 mm sahan hammasta kohden. Pyöristä kulmat leikkausten kohdalta jännityksestä aiheutuvien halkeamien ja murtumisen välttämiseksi. Suositeltava säde kaikille sisäisille leikkauksille on 8-10 mm. Ø = 8-10 mm PORAAMINEN Compact-laminaateille soveltuvat parhaiten porat, jotka on suunniteltu muovilevymateriaaleille. Näiden porien kulma on normaalin metallin poraamiseen käytettävien porien 120 kulman sijaan º Kääntöpuolelle syntyvien murtumien välttämiseksi poran pään syöttönopeutta ja levyyn kohdistuvaa painetta tulee asteittain vähentää lähestyttäessä kohtaa, jossa poran terä läpäisee levyn. Myös työskenteleminen vakaan alustan kuten vanerin tai lastulevyn päällä vähentää murtumien riskiä. Pohjallisen reiän syvyyden tulee olla sellainen, että ainakin 1,5mm materiaalia jää reiän pohjan ja levyn toisen puolen väliin. TCT-kauluksella ja puuporalla saadaan aikaan tasapohjaisia reikiä, samalla kun levyn taustapuolen vaurioitumisriski on pienempi. Tätä menetelmää käytettäessä voidaan käyttää materiaalin suurinta syvyyttä kiinnityksiin. Piilokiinnityksiä ei voida käyttää alle 8 mm Compact-levyissä. Porattaessa pinnan suuntaisesti (reunaporaaminen) vähintään 3 mm materiaalia on jätettävä reiän molemmille puolille. Kierteisiä reikiä voidaan valmistaa käyttämällä kierteitystappeja. Itsekierteittäviä ruuveja tai messinkisiä kierreholkkeja voidaan myös käyttää. 8 Formica Compact Käyttöohje

9 ASENTAMINEN PUSKULIITOKSET Puskuliitokset voidaan joko pontata tai vain uurtaa ja käyttää irrallisia kiiloja. Riippumatta siitä, mikä menetelmä valitaan, uran seinän paksuuden tulee olla suurempi kuin uran leveys. Uran syvyyden tulee olla pienempi kuin levyn paksuus ja pontin kielen/kiilan pituudessa tulee ottaa huomioon suurin mahdollinen ennakoitu mukautuminen. Reunauria ei voida käyttää alle 8 mm Compactlaminaateissa. 3 mm PYSTYSUUNTAINEN AVOIN LIITOS Avointa liitosta käytettäessä levyjen väliin on jätettävä vähintään 3 mm liikkeen sallimiseksi. 20 mm 20 mm KULMAT Kulmat voidaan asentaa käyttämällä avointa liitosta tai kulmalistaa. Limittäisiä kulmia voidaan myös käyttää, kunhan levyjen väliin jätetään vähintään 3 mm. Avoin kulma Kulmaprofiili Limittäinen kulma 9

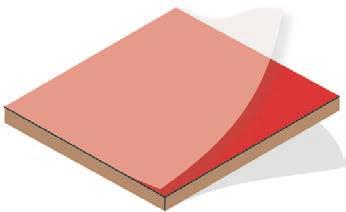

10 ASENTAMINEN Asennuksen suunnitteluvaiheessa on olennaista ottaa huomioon mukautumisliikkeet, joita voi ilmetä Formica Compact laminaateissa, ja tätä varten täytyy varata tilaa suunnitelmissa, valmistusvaiheessa ja asentamisprosessin aikana. Suojakalvo tulee poistaa molemmilta puolilta samanaikaisesti ennen asentamista. SEINÄVERHOUKSISSA KÄYTETTÄVÄT FORMICA COMPACT -LEVYT Käytettäessä Formica Compact -laminaatteja seinäverhouksissa levyjä ei tule kiinnittää vasta rakennettuihin harkkoseiniin, ennen kuin ne ovat asianmukaisesti kuivuneet. Niitä ei myöskään tule kiinnittää ilman kosteussulkua kosteisiin sisäseiniin, jotka ovat osa rakennuksen ulkorakennetta. Seinäverhouksissa käytettävät Compact-levyt voidaan kiinnittää ruuveilla suoraan levyjen läpi tai kiinnittämällä ne tukevaan puiseen tai metalliseen tukirakenteeseen erityyppisillä kiinnitysjärjestelmillä. 4-6 mm compact levyt voidaan liimata tukirakenteisiin niihin soveltuvilla rakennusliimoilla tai teipeillä. Valittava kiinnitysjärjestelmä riippuu asennustavasta, paneelin paksuudesta ja visuaalisista suunnittelukriteereistä. b Mukautumisliikkeen määrä Levyn pituussuunnassa tapahtuva liike on noin puolet leveyssuunnassa tapahtuvasta liikkeestä. Tyypilliset äärimmäisistä suhteellisen kosteusprosentin muutoksista johtuvat muutosten arvot ovat seuraavat: a) Levyn leveyssuunta: 2,5-3,0 mm metriä kohden a) Levyn pitkittäissuunta: 1,0-1,5 mm metriä kohden a 10 Formica Compact Käyttöohje

11 ASENTAMINEN 5-20 mm 20 mm Ilmarako Valmiissa rakennuksissa, joiden seinät ovat kuivat, Compact-levyt voidaan asentaa siten, että pienin mahdollinen ilmarako on 5 mm. Uudisrakennuksissa tai rakennuksissa, joiden seinät ovat kosteat, tulee käyttää kosteussulkua. Vähintään 20 mm ilmarako tulee jättää levyjen taakse, seinän ja levyjen alareunan väliin sekä katon ja levyn yläreunan väliin. 20 mm min. 5 mm Paneelien välinen etäisyys Kiinteiden kohteiden ja Formica Compact -paneelien välisen etäisyyden tulee olla vähintään 5 mm ja kahden Compactpaneelin välisen etäisyyden vähintään 3 mm. min. 3 mm Reiän läpimitta: 1,5 x ruuvin läpimitta Reiät läpikiinnityksiä varten Yleisesti suositellaan, että läpikiinnityksiin tarkoitettujen reikien tulee olla vähintään 1,5 kertaa käytettävän ruuvin halkaisijan kokoisia ja ne tulee sijoittaa vähintään 20 mm:n etäisyydelle paneelin reunasta. Upotettuja ruuveja ei tule käyttää muuten kuin aluslevyn kanssa. Upotettu ruuvi aluslevyllä 11

12 ASENTAMINEN RUUVIKIINNITYS Kaikissa sovelluksissa paneelit tulee kiinnittää vakaaseen ja tukevaan rakenteeseen, jossa on vaakasuuntaiset tuet, joiden keskipisteiden välinen etäisyys on enintään 600 mm, ja pystysuuntaiset tukipalkit liitoksissa soveltuvalla tavalla. b b a c Kiinnityskohdat: 1 x ruuvin läpimitta (tyypillisesti 5 mm). c Ruuvien väliin jätettävä väli riippuu Formica Compact -paneelin paksuudesta. Paneelin paksuus a (2 kiinnitystä yhteen suuntaan) b (3 tai useampi kiinnitys yhteen suuntaan) 4 mm 300 mm 300 mm 6 mm 600 mm 600 mm 8 mm 600 mm 600 mm mm 600 mm 600 mm Paneelin paksuus 4 mm Minimi c Minimi (piilokiinnitys) Maksimi 40 mm 6 mm 60 mm 20 mm 75 mm 8 mm 80 mm 10 mm 100 mm 12 Formica Compact Käyttöohje

13 ASENTAMINEN IRROTETTAVAT SEINÄPANEELIT Z -kiinnikkeet tai vahvat muoviset paneelikiinnikkeet kuten Keku-paneelikiinnikkeet voivat tarjota yksinkertaisen tavan irrotettavien levyjen kiinnittämiseen seinäverhouksissa esimerkiksi silloin, kun levy halutaan välillä irrottaa huoltotoimenpiteitä varten. Asennuksissa tulee käyttää soveltuvaa jäykkää ja vakaata puu- tai metallitukirakennetta ja paneelin suunnittelussa ja asennuksessa tulee varata riittävästi tilaa levyjen irrotusta ja asennusta varten. Kiinnityslaitteet Keku kiinnikkeitä ja muita piilokiinnitysjärjestelmiä voidaan kiinnittää paneelien taakse PTStyypin ruuveilla tai kierteisillä messinkisillä paisuntaholkeilla. Hitaasti kiertyvät ruuvit ja pultit tarjoavat paremman vastuksen kuin ruuvit, jotka kiertyvät nopeasti. Kaikissa tapauksissa oikean kokoinen pohjallinen ohjausreikä tulee ensin porata paneelin taakse. Reiän syvyyden tulee olla ainakin 1 mm suurempi kuin ruuvin upotussyvyys ja reiän ja levyjen pinnan väliin tulee jättää vähintään 1,5 mm materiaalia. Jäykille osille, kuten Keku -pitimille ja kulmakiinnikkeille, jotka kiinnitetään Compact-levyjen, tulee olla ylikokoiset reiät liikkumisen huomioimiseksi. Näiden kahden komponentin välissä suositellaan lisäksi käytettäväksi liukukalvoa. Paisuvia kiinnikkeitä ei suositella käytettäväksi reunaan poratuissa rei issä (eli pinnan suuntaisissa rei issä). Kiinnikkeet tulee asentaa, siten, että niiden keskipisteiden välinen etäisyys on enintään 600 mm. REUNAKIINNITYSPROFIILIT Teräksisiä tai alumiinisia reunakiinnitysprofiileja tulee käyttää tilanteissa, joissa toisiinsa liitettyjen levyjen odotetaan liikkuvan. SUORAKIINNITYS Formica Compact levyt voidaan asentaa suoraan harkkoseiniin tai rapattuihin seiniin käyttämällä suorakiinnitysmenetelmää. Tätä kiinnitystä voidaan käyttää vain vanhoissa rakennuksissa, koska seinissä ei saa olla kosteutta. Huomaa, että kaikkia Formica Groupin suosittelemia mukautusmenettelyitä tulee noudattaa. Formica Compact -levyt voidaan kiinnittää ruuveilla siten, että ruuvien keskipisteiden välinen etäisyys on 600 mm. Kaikkien reikien läpimitan tulee olla 1,5 x ruuvin läpimitta. Kiintoruuvia tulee käyttää myös silloin, jos paneelin odotetaan laajenevan. Tämä varmistaa, että jokainen levy palaa alkuperäiseen asentoonsa, jos se supistuu. Tulee huomata, ettei tuotteen suoruudesta voida antaa takeita, koska tuote tulee olemaan vain niin suora kuin seinä, johon se on kiinnitetty, eikä ilmankiertoa ole sallittu. Silloin kun levyjen suoruus on olennaista, parempi lopputulos saavutetaan käyttämällä vaihtoehtoisia kiinnitysmenetelmiä, esimerkiksi kiinnittämällä levy puiseen alusrakenteeseen. 13

14 ASENTAMINEN LIIMAKIINNITYS Formica Compact -laminaattien asentamiseen voidaan käyttää erityyppisiä rakennusliimoja. Alla on annettu joitakin liimojen käyttämistä koskevia yleisohjeita. Ota lisätietoja varten yhteyttä Formica Groupiin tai valitsemaasi liimatoimittajaan. Compact-laminaatin ja liimojen erilaisesta laajenemisesta johtuen suosittelemme liimakiinnitystä käytettäväksi korkeintaan 3050 x 1300 mm:n kokoisilla levyillä. Suurempien levyjen asentamisessa tulee käyttää ruuveja tai muita soveltuvia menetelmiä. Levyjä ei voi asentaa suoraan kipsilevyyn. Liimattavien compact levyjen paksuus tulee olla 3-6 mm vahvuisia. Kysy lisää teknistä neuvoa Formican myynnistä tarvittaessa. Yleisiä suosituksia Varmista optimaalista kiinnitystä varten ennen liimaamista, että alusta on puhdas. Käytä oikean tyyppistä alustalle soveltuvaa liimaa. Tiiviille pinnoille tarvitaan vähemmän liimaa, kun taas huokoiset pinnat vaativat enemmän liimaa. Levitä liimaa alustarakenteisiin ja paina Compact-levy kiinni pintaan. Liima tulee levittää pystysuuntaisina palkoina, jotka ovat noin 50 mm:n etäisyydellä toisistaan. Anna ilman kiertää kovettumisprosessin edistämiseksi. Älä paina levyä liian voimakkaasti alustaa vasten. Yleisin liimauksen irtoamisen syy on liian ohuiden liimaraitojen käyttäminen. Silloinkin kuin käytät riittävästi liimaa, on olemassa riski, että suurin osa siitä puristuu ulos, kun painat levyt paikalleen.liimaraidan paksuudeksi suositellaan 5 mm liimamassa. Liimaaminen alustarakenteisiin 1. Seinän tule olla kuiva ja siinä tulee olla ainakin 20 mm levyisiä aukkoja, joiden kautta ilma pääsee kiertämään alla olevan seinän ja Compact-levyjem välissä. Jos alla oleva seinä on kostea, väliin tulee asentaa EPDM-kalvo, joka estää kosteuden siirtymisen levyyn. 2. Compact-laminaatin tulee antaa mukautua vähintään 7 päivän ajan ennen asentamista. 3. Liiman tulee olla huoneenlämpöistä ennen sen levittämistä ja sitä tulee ennen levittämistä säilyttää huoneenlämmössä vähintään 1 päivän ajan, mutta mahdollisuuksien mukaan pidempään. 4. Levyjen asennus voidaan tehdä vasta kun ikkunat ja ovet on asennettuna. Näin varmistetaan että ilmavirta tai lämpötilan muutokset ei vaikuta liimauksen onnistumiseen. 5. Compact-laminaatin kääntöpuoli eli sen liimattava puoli tulee käsitellä karkeudeltaan P80- hiomapaperilla. 6. Liimattavan Compact-laminaatin pinnan tulee olla puhdas eikä siinä saa olla rasvaa. 7. Levitä liimaa alustarakenteisiin. Pitele liimapatruunaa oikeassa kulmassa alustarakenteeseen 14 Formica Compact Käyttöohje

15 ASENTAMINEN nähden (90 ). Varmista liimaa levittäessäsi, että V:n muotoinen kärki osoittaa eteenpäin. Paina kärki tukevasti pintaa vasten. Kärkeä ei saa nostaa pinnasta hetkeksikään liiman levittämisen aikana eikä sitä saa pitää missään muussa kulmassa. Liimaraita tulee painaa alustarakennetta vasten. Jos et paina kärkeä tiukasti pintaa vasten, on olemassa suuri riski, että liimaraita jää pinnan päälle kuitenkaan kiinnittymättä siihen. Purista liimaa ulos samalla kun liikutat patruunaa siten, että raita saa selvän V-kirjainta muistuttavan muodon. Tämä varmistaa, että liimaa käytetään oikea määrä ts. keskimäärin 10 mm palkoa kohden. 8. Liimaa paneeli ja paina sitä alustaa vasten 20 minuutin sisällä eli ennen kuin liiman pintaan muodostuu kalvo katso alla. 9. Varmista, että pintaan kohdistuu paine sekä asentamisen aikana että kovettumisjakson ajan. Voit joko kiinnittää kerrokset yhteen tai käyttää liimatarroja/ kaksipuolista teippiä teippi liimaantuu suoraan levyyn ja seinään. 10. Teipin tai kiinnittämisen vaihtoehtona voit käyttää levyjen kaikkiin kulmiin sijoitettavia ruuveja, jotka tulee kiinnittää noin. 20 mm etäisyydelle reunasta. 11. Huoneen lämpötilan tulee olla 20 C +/- 2 C. Kosteusprosentin tulee olla 30%-60% RF. Tämä on ehdottoman tärkeää, sillä liima tarvitsee kosteutta kovettuakseen. Liimauksen täysi kestävyys saavutetaan 1-3 päivän kuluttua. 12. Kaikissa pystysuuntaisissa laminaattiliitoksissa ja kulmissa tulee jättää vähintään 3 mm väli levyjen väliin levyjen laajenemista varten. Liimaaminen suoraan seinään Formica Compact -laminaatti voidaan liimata suoraan seinään ilman alustarakenteita, seuraavilla edellytyksillä: Alla olevan seinän tulee olla täysin kuiva sisäseinä. Alustan tulee olla vaneria, OSB-paneelia tai vastaavaa (Compact-laminaattia ei voida liimata suoraan rappauksen päälle). Formica Compact-laminaatin tulee antaa mukautua vähintään 7 päivän ajan lopullisella asennuspaikalla ennen asentamista. Varmista, että laminaattipaneelin ja vanerin/osbseinän väliin jää tilaa ilmankiertoa varten (tämä toteutetaan jättämällä liimapalkojen väliin rakoja). Levitä liima keskimäärin 150 mm pitkinä pystysuuntaisina raitoina/palkoina, jotka ulottuvat reunaan saakka. HUOM: Älä levitä liimaa kehysmäisesti levyjen sivuille, koska se estää ilmaa kiertämästä ja siten liimaa kovettumasta. Liimapalon tulee olla halkaisijaltaan keskimäärin 10 mm. Liimaa levy alustaan ja paina sitä 20 minuutin ajan alustaa vasten, siis ennen kuin kalvo muodostuu liiman pintaan. Katso kohtaa Liimaaminen alustarakenteisiin yllä saadaksesi ohjeita koskien oikeaa ilmankosteutta, lämpötilaa, pystysuuntaisia liitoksia ja levyjen rei ittämistä jne. 15

16 ASENTAMINEN KOSTEAT TILAT Formica Compact -laminaatit soveltuvat hyvin käytettäväksi märkätiloissa kuten suihkutilojen seinissä, uima-allastilojen kaapeissa jne. edellyttäen, että tiettyjä varotoimenpiteitä noudatetaan. Formica Compact -laminaatti kestää usein toistuvaa kastumista kuumalla tai kylmällä vedellä ja/tai pitkäaikaista altistumista korkeille kosteustasoille, mutta sitä ei suositella käytettäväksi sovelluksissa, joissa tuote upotetaan pitkiksi ajoiksi kokonaan veden alle. Märkätiloissa tulee käyttää ainoastaan vakiolaatuista Compact-laminaattia (GSC), koska tulenkestävien lisäaineiden hygroskooppinen luonne voi muodostaa kohoumia tulenkestävien kompaktilaminaattien (CGF) pintaan, jos niitä käytetään pitkiä aikoja märissä olosuhteissa. Niin pitkälti kuin mahdollista, ympäröivien olosuhteiden tulisi olla samanlaiset kummallakin puolella paneelia, jotta levyn molemmat puolet voivat kastua ja kuivua suurin piirtein samassa tahdissa. Sovelluksissa, joissa paneelit on kiinnitetty seinään tai joissa on kylpyhuone- tai putkistokalusteita (IPS, Integrated Plumbing System), on varmistettava riittävä tuuletus, jotta lämpötila ja ilmankosteus ovat samalla tasolla levyn molemmilla puolilla. Kiinnityskohtien tulee olla riittävän lähekkäin liiallisen liikkumisen estämiseksi. Suihkutilojen seinäkkeissä olevissa yli 1500 mm korkeissa ovissa tulee olla kolme saranaa. PUHDISTUS JA HUOLTO Formica Compact -laminaatit kestävät hyvin ilkivaltaa, ja kun ne on asennettu asianmukaisesti, ne muodostavat erittäin kestäviä pintoja, jotka soveltuvat julkisiin tiloihin. Laminaattien pintojen puhdistamiseen suositellaan käytettäväksi vettä ja mietoa puhdistusainetta ja hankalille tahroille hankaamattomia nestemäisiä tai voidemaisia puhdistusaineita. Huopakynien ja kuulakärkikynien jättämät mustejäljet voidaan poistaa tarkoitukseen soveltuvalla liuottimella (denaturoidulla spriillä, asetonilla jne.) ja puhtaalla liinalla. Biopohjaisia liuottimia kuten lakkabensiiniä ja selluloosaohenteita voidaan myös käyttää maalitahrojen ja graffitien poistamiseen, koska ne eivät vauriota laminaatin pintaa. Happopohjaisia laatanpuhdistusaineita ja kalkinpoistoaineita ei saa käyttää, koska ne voivat aiheuttaa pysyvää värjäytymistä. Kaikki tällaisten puhdistusaineiden roiskeet on pestävä pois laminaatin pinnalta välittömästi. Puhdistusaineen käyttämisen jälkeen pinta tulee huuhdella puhtaalla vedellä ja kiillottaa kuivalla pehmeällä liinalla. Laadukkaat ikkunanpuhdistusaineet soveltuvat erinomaisesti kuivumisjälkien ja tahrojen välttämiseen ja poistamiseen lopullisesta puhdistetusta pinnasta. Huonekalujen kiillotusaineita ei tule käyttää, koska silikonivahan kertyminen laminaatin pintaan voi aiheuttaa mahdollisia värimuutoksia ja tahroja, joita voi olla erittäin vaikea poistaa. 16 Formica Compact Käyttöohje

17 JÄTTEIDEN HÄVITTÄMINEN Jäte voida kierrättää kompostoitavan jätteen mukana. KESTÄVÄ KEHITYS Formica Groupissa olemme sitoutuneet ottamaan kestävän kehityksen periaatteet ja käytännöt osaksi kaikkea toimintaamme. Pyrimme noudattamaan toiminnassamme korkeimpia eettisiä standardeja ja suojelemaan luonnonvaroja tulevaisuuden tarpeita varten. Formica Groupin kymmenen kansainvälisen valmistuslaitoksen tuottamat laminaatit ovat saaneet vähäpäästöisille tuotteille myönnettävän Greenguard-tuotesertifionnin. Formica Group on FSC -sertifioitu ja se noudattaa FSC-standardin asettamia vaatimuksia. Tiedot osallistuvien eurooppalaisten Formica Groupin tuotantolaitosten verkostosta ovat nähtävissä sertifikaatista numero TT-COC Formica Group on sitoutunut vähentämään hiilidioksidipäästöjä, ja se on ensimmäinen laminaatinvalmistaja, jolle on myönnetty Carbon Trustin Carbon Reduction Label. KRITEERIEN NOUDATTAMINEN JA SERTIFIOINNIT Euroclass B-s1,d0 tulenkestävyyttä koskeva testiraportti (luokka CGF) Eurooppalaisen normin EN mukaisesti. Formica Compact -laminaatit on sertifioitu CE-merkillä, joka ilmaisee, että ne täyttävät tai ylittävät eurooppalaista kuluttajaturvallisuutta, terveellisyyttä ja ympäristöä koskevat vaatimukset. Certificate for Quality Management Systems, (ISO 9001:2000), Lloyd s Register Quality Assurance Limited. Formica Compact -laminaatit valmistetaan EN438-standardin mukaisesti. ISO 9001:2000 N 0402 ISO 14001:
