1 Mittaus- ja linjaustyökalut Akselilinjaus Laippatasomaisuus Konelinjaukset Geometriamittaukset Tasomittaus Ekstruuderin suulakejärjestelmät Laakerikäytävät Turbiinimittaukset Telojen linjaus YTM-Industrial INDUTRADE GROUP

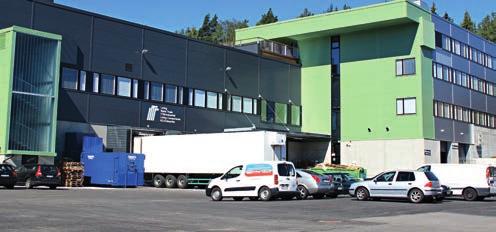

2 YTM-Industrial Oy on teknisten laitteiden, komponenttien ja järjestelmien maahantuontiin erikoistunut yritys. Asiakaskuntamme koostuu monipuolisesti Suomen teollisuuden yrityksistä. Ydintehtävämme on varmistaa, että asiakkaamme saa toimittamistamme tuotteista ja palveluista parhaan mahdollisen lisäarvon oman toimintansa kannattavuuden takaamiseksi. Tarjoamme teknisesti korkealuokkaisia tuotekokonaisuuksia yhdeksällä päätoimialallamme, jotka löytyvät sisällysluettelosta. Valikoimamme takana ovat suuret, luotettavat ja kansainvälisesti arvostetut valmistajat. Yli 70 ammattilaista työllistävä YTM-Industrial Oy on perustettu vuonna Asiakaskuntamme sisältää laajan läpileikkauksen suomalaisista teollisuusyrityksistä. Yrityksemme toiminta ei perustu pelkkään maahantuontiin, sillä palvelukokonaisuutemme kattaa monipuolisesti suunnittelun, toimituksen, asennuksen, käyttöönoton koulutuksen, dokumentoinnin ja tarvittaessa myös vuosihuollot ja varaosatoimitukset. YTM-Industrial Oy haluaa tarjota asiakkailleen yhden toimittajan mahdollisuuden, joka tarkoittaa, että asiakkaamme saa yhdeltä toimittajalta laajemman palvelukokonaisuuden ja tuotevalikoiman. SISÄLLYSLUETTELO Akselilinjaus... 4 Laippatasomaisuus... 5 Konelinjaukset... 5 Geometriamittaukset... 5 Tasomittaus... 5 Ekstruuderin suulakejärjestelmät... 5 Laakerikäytävät... 6 Turbiinimittaukset... 6 Telojen linjaus... 6 Easy-Laser tuotteet pähkinänkuoressa... 7 Tarpeiden kartoitus Ratkaisuiden tarjoaminen Toimitus- ja asennukset Tekninen tuki ja huollot Laatusertifikaatit Yrityksemme toiminnan laatu ja ympäristöstä huolehtiminen ovat meille tärkeitä asioita ja samalla osa päivittäistä työtämme. DNV-GL on myöntänyt YTM-Industrialille ISO 9001:2015 laatujärjestelmä ja ISO 14001:2015 ympäristöjärjestelmäsertifikaatit. i Indutrade-konserni Olemme olleet osa kansainvälistä Indutrade-ryhmää vuodesta 1987 alkaen. Konserniin kuuluu yli 200 tytäryhtiötä 28 eri maassa, neljällä mantereella. Indutrade konserni työllistää globaalisti noin 5500 ammattilaista. Indutrade AB on listattu Tukholman pörssin isojen yhtiöiden Large Cap listalle. Indutrade Oy on Suomessa toimivien yhtiöiden omistajayhtiö. 2 YTM-Industrial Oy Easy-Laser mittaus- ja linjausjärjestelmät

3 Easy-Laser kuuluu maailman johtaviin lasermittausjärjestelmien valmistajiin ja toimittaa tuotteitansa useille eri teollisuuden toimialoille. Easy-Laser tuotteet tunnetaan ennen kaikkea niiden tarkkuudesta ja täsmällisyydestä. Vielä tämä ei kuitenkaan erota Easy-Laseria joukosta, sillä tänä päivänä on mahdollista saavuttaa suoruutta keskinkertaisellakin laserilla. Tämän takia Easy-Laser on aina halunnut erottua joukosta olemalla kaukokatseinen. Pitkällä tähtäimellä täydellisesti linjattu akseli tai yksittäisen komponentin suoruus eivät yksinään riitä. Vasta näiden toimenpiteiden summa lisää aidost tuottavuutta ja vähentää kuluja. Nämä ovatkin tärkeimmät lisäarvot, mitkä Easy-Laser mahdollistaa. Voidaankin sanoa, että Easy-Laser laitteiden tärkein tehtävä on tehdä kuvailtu tie mahdollisimman suoraksi. Oletpa sitten huoltoteknikko, ostaja tai monikansallisen teollisuuskoncernin talouspäällikkö, takaamme, että tulet kokemaan Easy-Laser laitteet aidosti helppokäyttöisiksi. Tai kuten lupauksemme kuuluu englanniksi: Straightforward by all measures. TÄSTÄ ESITTEESTÄ Huomatkaa, että esitteen tuotekuvissa näkyvät vain järjestelmien pääosat. Jos tarvitset teknistä lisätietoa tai yksityiskohtaista tietoa järjestelmän mukana tulevista osista, ne löytyvät jokaisen järjestelmän malliesitteistä. STRAIGHTFORWARD BY ALL MEASURES Android Sovellus useille alustoille Joustavuutta Ei laitepakkoa XT11 ios 3

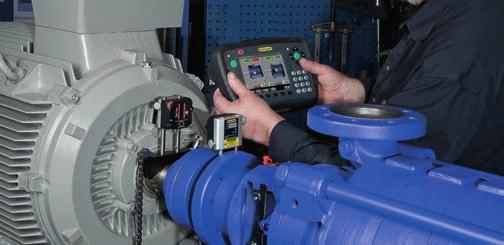

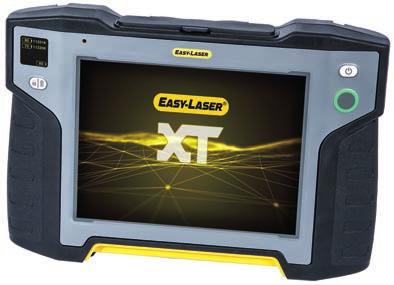

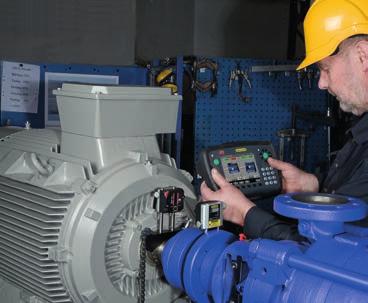

4 AKSELILINJAUS E-SARJA AKSELILINJAUS GENERATION YKSINKERTAISESTI TEHOKAS! Easy-Laser E-sarjan akselilinjausjärjestelmä on erittäin helppokäyttöinen. Suuri 5,7 värinäyttö, opastava ohjelma ja langattomuus helpottavat linjausta muiden ominaisuuksien ohella. XT-sarjan tuotteet ovat monialustajärjestelmiä, jotka toimivat XT11-näytön lisäksi asiakkaan omilla näytöillä taaten helpon ja tarkan mittausprosessin. Kestävä rakenne, IP66 ja IP67 sertifikaatit, veden- ja pölynkesto. Näytä tulokset useilla alustoilla: ios, Android and Easy-Laser käyttöliittymät. Kaikki XT-mittausohjelmistot yhdessä sovelluksessa: Sama intuitiivinen käyttöliittymä kaikilla alustoilla ja eri malleissa. Erinomaiset mahdollisuudet dokumentointiin: PDF, tallenna kuvina, sähköpostiraportit. Maksimaalista joustavuutta: Yhdistä mittayksiköt haluamiisi näyttöpäätteisiin tai käytä useita näyttöjä yhden mittausyksikön tulosten näyttämiseen. Ei ylimääräistä säätöä lisenssien kanssa. EASY-LASER XT660 AKSELILINJAUSLAITE Optional built-in thermal camera. EASY-LASER E720 AKSELILINJAUS Easy-Laser E720 -järjestelmä sisältää erittäin monipuolisen D22 laser-lähettimen ja kaikki geometriset ohjelmat. Tällä mittausjärjestelmällä suoritetaan suurin osa koneiden ja laitteiden vaativista linjaus- ja mittaustoimenpiteistä: Perustuksien ja konealustojen tasomaisuuden ja kierteisyyden tarkistus Akseleiden ja putkien suoruuden mittaaminen ja linjaaminen Jakopintojen tasomaisuuden tarkistus Tärinämittaus* Laakerivälysten tarkistukset Joustavan jalan soft-foot tarkistus Koneen asennon mittaus Koneiden linjaaminen toleransseihin Monipuolinen tulosten dokumentointi EASY-LASER E710 AKSELILINJAUS Easy-Laser E710 on erinomainen linjausratkaisu, joka soveltuu monipuolisesti erilaisten koneiden asetuksille. Konealustojen tasomaisuuden tarkistus Tärinämittaus* Laakerivälysten tarkistukset Joustavan jalan soft-foot tarkistus Koneen asennon mittaus Akselilinjaus Monipuolinen tulosten dokumentointi *Vaatii lisävarusteen E285 VIB D22 Laserlähettimellä mittaat suoruuden, tasomaisuuden sekä suorakulmaisuuden 40m säteellä oleville pinnoille. *Vaatii lisävarusteen E285 VIB XT660 mittayksiköt pistelaserilla. Edistykselliset mittausmenetelmät, kuten jatkuva alue-etsintälaser ja monipistemittaus. Voitte mitata suurempia koneita ja isompia etäisyyksiä. Entistä suurempi todennäköisyys oikealle koneasennukselle heti ensimmäisellä yrityksellä tarkastamalla alustan kierre ja tasaisuus. Lyhyesti sanottuna Easy-Laser XT660 on tarkoitettu järjestelmäkonelinjaajille, jotka osaavat ja haluavat katsoa isoa kuvaa. EASY-LASER XT440 AKSELILINJAUSLAITE XT440-järjestelmässä on mittausyksiköt, joissa on lineaalinen laser asentamisen ja mittausprosessin helpottamiseksi. Kuten XT660, tämä järjestelmä voidaan tilata myös ilman XT11-näyttöä, mikä mahdollistaa pienen ja kevyeyn laitteen kuljettamisen kantolaukussa. HIHNAPYÖRIEN LINJAUS OFFSET KULMA EASY-LASER E540 AKSELILINJAUS Easy-Laser E540 on hinta-laatusuhteeltaan ihanteellinen akselilnjausratkaisu pyöriville koneille ja laitteille. Sen avulla taataan tuotannon taloudellinen ja ongelmaton toiminta. Monipuolisesti laajennettavissa lisävarusteilla. EASY-LASER E420 AKSELILINJAUS Easy-Laser on peruskäyttäjälle soveltuva akselilinjausjärjestelmä, jonka ominaisuudet tavallisesti löytyvät vain kalliimmista järjestelmistä. Sisältää sisäänrakennetun langattoman yksikön, suuren 5,7 -tuuman värinäytön ja edistyneet mittaustoiminnot. Akselilinjaus Joustavan jalan soft-foot tarkistus Monipuolinen tulosten dokumentointi XT190 BTA EASY-LASER HIHNAPYÖRIEN LINJAUS XT190 BTA: näyttää digitaalisesti reaaliajassa sekä yhdensuuntaisuus- että kulmavirheet. Soveltuu lisävarusteeksi XT660 / XT440 / E720 / E710 / E540 -järjestelmiin tai erilliseksi työkaluksi sisäänrakennetun näytön ansiosta. Voit myös ladata ilmaisen XT Alignment -sovellus ja käyttää ios- tai Android-puhelinta/tablettia näyttölaitteena! Säädä haluamasi toleranssit ja tulosta tulokset PDF-muotoon. A: XT-linjaussovellus B: E-sarjan järjestelmä D90 BTA: Lasertyökalu hihnojen* tarkkaan linjaukseen *Sopii useimmille hihnoille. Kiilahihnat, hammashihnat, lattahihnat ja ketjukäytöt. A B 4 YTM-Industrial Oy Easy-Laser mittaus- ja linjausjärjestelmät

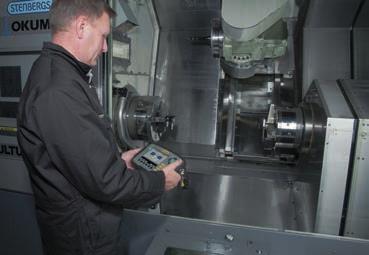

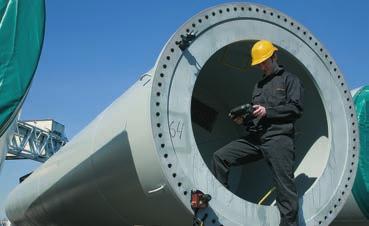

5 LAIPPATASOMAISUUS KONELINJAUKSET VAPAA LIIKKUVUUS Easy-Laser Laippamittausjärjestelmä on käytännöllinen ja helppokäyttöinen. True3D-grafiikka sekä best-fit laskelmat ovat käytettävissä mittauksen aikana. TÄYDELLINEN HALLINTA Kaikki mittaustulokset ovat verrattavissa ISO tai standardeihin, joita työstökoneiden linjaamisessa käytetään. EASY-LASER E915/E910 LAIPPA E915 EASY-LASER E940 KONEPAJA Laippojen oikoisuuden mittaamiseen. Näe tulokset 3D-kuvana näytöllä heti mittaamisen jälkeen. Määritä tulokset helposti eri laskuasetusten avulla paikan päällä, ei tarvitse ladata tietokoneelle analysoitavaksi! Tämä tehostaa tuotantoa. Kaksi laippajärjestelmää saatavilla: Easy-Laser E915 Pyörivä laser Easy-Laser E910 Pyyhkäisylaser GEOMETRIAMITTAUKSET EASY-LASER E920 GEOMETRIA Tällä järjestelmällä toteutat kaikki yleisimmät geometriset mittaukset: suoruus, tasomaisuus, suorakulmaisuus sekä pystyja vaakatasot. Mittaat nopeasti ja suurella tarkkuudella. Näytön tarkkuus on 0,001 mm. Easy-Laser E940 Konepaja järjestelmä on täydellinen mittausjärjestelmä työstökoneiden tarkastukseen sekä linjaukseen. Tärkein tarkastettava asia on koneen geometrinen asento: Suoruus, akselin suuntaus, tasaisuus ja suorakulmaisuus. Edes täydellisesti kalibroitu lineaarinen liike ei voi korvata koneen vinoutunutta liikettä tai epätasaista alustaa. Verrattuna perinteisiin metodeihin, työ voidaan tehdä paljon nopeammin lasermittausjärjestelmän avulla. Kevyt ja kätevä laite Mahdollisuus mitata ja linjata pitkiä välimatkoja Mahdollisuus tallentaa mittaustulokset PDF-muotoon ja siirtää tietokoneelle. KARASUUNTAUS SUORAKULMAISUUS OIKOISUUS Mittaustuloksista voi luoda PDF-raportti suoraan näyttöyksikössä ja siirtää helposti tietokoneelle. Laserlähettimenä toimii suosittu D22, joka mahdollistaa mittauksia jopa 40 metrin säteellä ja varustukseen kuuluu tarkasti säädettävä koordinaattitaso, tehokkaita magneettikiinnikkeitä sekä kiinnitysjalkoja. HyperPSD -teknologia: Mahdollistaa jopa 0,0001mm:n resoluution. TASOMITTAUS EKSTRUUDERI- SUULAKEJÄRJESTELMÄT EASY-LASER E930 EKSTRUUDERI Ekstruuderi-järjestelmä on suunniteltu mittaamaan suoruutta ja osoitussuuntaa lähinnä ekstruuderiputkille. Toinen sovellus on esimerkiksi hydrauliputket. Järjestelmän harkittu muotoilu takaa nopean ja tarkan mittausmenettelyn. Putkihalkaisijat aina jopa 50 mm:iin voidaan mitata jopa 40 metriin asti. E290 DIGITAALINEN TARKKUUSVESIVAAKA Digitaaliset vesivaa at ovat erittäin käytännöllisiä koneita asennettaessa ja linjatessa: konepöydän tasomaisuus, telat, konejalustat jne. Muita köyttökohteita ovat esimerkiksi suoruuden, tasomaisuuden ja yhteensuuntaisuuden mittaus. Easy-Laser E290 mahdollistaa langattoman dokumentointi mahdollisuuden mittaustuloksille yhdessä Easy-Laser linjausjärjestelmän kanssa. E290 on täydellinen lisäys laserlinjausjärjestelmiin, ja investointi maksaa itsensä takaisin nopeasti monien käyttömahdollisuuksien ansiosta. Käytä iphone,ipod tai ipad näyttöyksikkönä! Vapaasti ladattava app mahdollistaa tulosten lukeminen kannettavasta näyttölaitteesta, joka helpottaa huomattavasti mitattavan kohteen säätämistä sekä tulosten dokumentointia

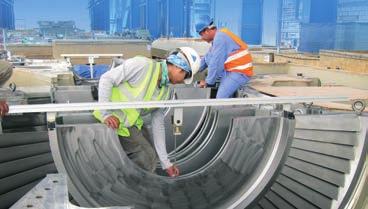

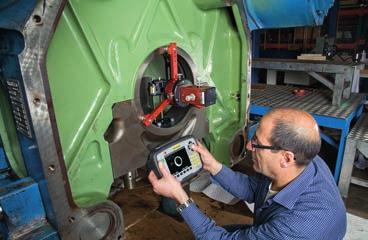

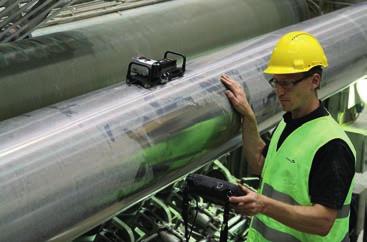

6 LAAKERIKÄYTÄVÄLINJAUS TELOJEN LINJAUS EASY-LASER E950 LAAKERIKÄYTÄVÄLINJAUS Easy-Laser E950 tekee laakerikäytävien linjauksesta ja mittauksesta helpompaa kiitos langattoman anturin ja monikäyttöisten kannattimien. Lisää, poistaa ja uudelleenmittaa mittapisteet Mittaa sekä reikien täysympyrän että puoliympyrän. Monipistemittaus Laakerikäytävän halkaisijan soikeuden mittaus Laske aaltoilevuus (lyhyt ja pitkä) ja parhaiten sopiva vaihtoehto Saatavilla olevat versiot: Easy-Laser E950-A, E950-C: dieselmoottoreihin, kompressoreihin, vaihdelaatikoihin jne. Easy-Laser E950-B, E950-D: potkuriakselit, koneistot ja potkuriakselikäytävät TURBIINIMITTAUKSET E950-A EASY-LASER E975 TELAN LINJAUS Järjestelmä soveltuu pääasiallisesti telojen linjaamiseen. Erittäin nopea ja joustava käyttää erityisesti yhden tai kahden telan vaihdossa. E975 varustukseen kuuluu uusi vallankumoksellinen laserlähetin sekä digitaalinen vesivaaka. Tehokas lyhyiden seisakkien aikana Paljon helpompi käyttää kuin perinteiset menetelmät EASY-LASER E970 YHDENSUUNTAISUUS Yhdensuuntaisuusmittauksille teloille ja muille kohteille monessa eri käyttökohteissa. E970 soveltuu erityisesti kohteisiin missä suunnattavana on monta kohdetta ja etäisyydet ovat pitkiä (40+40m). Soveltuu myös viiraosan vaaka-, tasomaisuus-ja suoruusmittauksiin sekä perustuksien tasomaisuusmittauksiin ja telojen suoruusmittauksiin. TARKKUUS JA LUOTETTAVUUS Suoruusmittaus Easy-Laser E960 Turbiinijärjestelmän avulla on nopea, luotettava ja tarkka. Useimpien kohteiden yhdensuuntaisuusmittauksiin Joustava järjestelmä myös vaakaja tasomaisuus Laajennettavissa myös esimerkiksi akselilinjauksiin EASY-LASER E960 TURBIINI Easy-Laser E960 Turbiinilinjausjärjestelmä tekee diafragmojen ja laakerien mittauksesta ja säädöstä helpompaa kiitos langattoman anturiyksikön ja mittausohjelmien, jotka opastavat sinut läpi mittausprosessin. E960-A SAHALAITOKSET EASY-LASER E980 SAHALAITOKSET Lisää, poistaa ja uudelleenmittaa mittapisteet Mittaa sekä reikien täysympyrän että puoliympyrän Monipistemittaus Reiän halkaisijan soikeuden mittaus Laske aaltoilevuus (lyhyt ja pitkä) ja parhaiten sopiva vaihtoehto Saatavilla olevat versiot: Easy-Laser E960-A Sopii kaasuturbiineihin ja pienempiin höyryturbiineihin. Easy-Laser E960-B Sopii suuriin turbiineihin. Easy-Laser E980 sahalaitos-järjestelmän avulla sahauslinjastoissanne voidaan nostaa tehokkuutta ja siten säästää rahaa. Järjestelmän avulla voidaan mitata suoruutta, tasomaisuutta sekä suorakulmaisuutta. Sahaterät, vanteet, pyörästöt, ohjaimet ja niin edelleen suunnataan ja sijoitetaan helposti. Järjestelmällä säädät helposti sekä vanne- että pyörösahat. 6 YTM-Industrial Oy Easy-Laser mittaus- ja linjausjärjestelmät

7 PÄHKINÄNKUORESSA E720 E980 E975 E970 E960 E950 E940 E930 E920 E915# E910# E-SERIES E710 E540 E420 PEHMEÄ TASSU (SOFTFOOT) OIKOISUUS VÄÄNTYMINEN KARDAANI/ KES- YHDENSUUNKIÖSIIRTYNEET* TAISUUS* KESKIÖSIIRTYMÄ JA KULMA VAAKATASO PYSTYSUORA ARVOT (DIGITAALINEN MITTAKELLO) LAIPPA OIKOISUUS LAIPPAOSION OIKOISUUS LAIPPA YHDEN- SUORAKULMAISUUNTAISUUS SUUS # Ainoastaan LAIPPA ja ARVOT ohjelma sisältyy. KONESARJA** TEHONSIIRTOJEN LINJAUS* TÄRINÄ* PYÖREYS/ SOIKEUS* 2-piste ** Rajoitettu 3 koneelle E540-järjestelmässä. 3-piste* 4-piste* MONIPISTE* *Lisävaruste. GENERATION XT Ominaisuudet XT660 XT440 1 ILMAINEN SOVELLUS PEHMEÄ TASSU (SOFTFOOT) VAAKATASO PYSTYSUORA ARVOT (DIGITAALINEN MITTAKELLO) SÄHKÖPOSTIRAPORTIT ERITTÄIN PITKÄ KÄYTTÖAIKA TEHONSIIRTO- VÄÄNTYMINEN # JEN LINJAUS* Mittausmenetelmät: # Saatavilla vuoden 2018 aikana. EASYTURN MONIPISTE JATKUVA PISTEETSINTÄ *Lisävaruste. CAUTION LASER RADIATION DO NOT STARE INTO BEAM CLASS 2 LASER PRODUCT ISO TAKUU SERTIFIOITU VUOTTA

8 YTM-Industrial INDUTRADE GROUP Tiilenlyöjänkuja 9 B, Vantaa Puh , ytm.info@ytm.fi 02/2018
