1 Haaveiletko omasta autotallista? Elementtinä, asennettuna tai muuttovalmiina ja kotimaisina laatutuotteina. Yli 40 vuoden kokemuksella. Tutustu mallistoomme, me teemme unelmistasi totta!

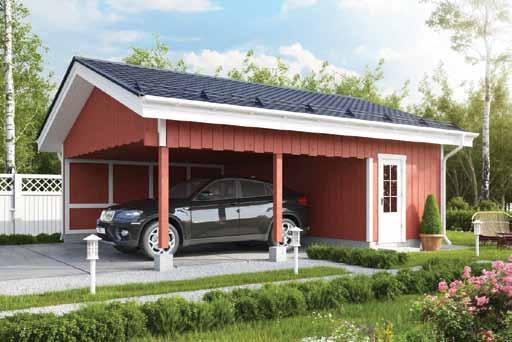

2 KP 10 Autokatos ja varasto KP 32 Autotalli ja varasto KP 25 Autotalli 2

3 KP 30 Autotalli KP 35 Autotalli, autokatos ja varasto KP 38S Autotalli ja varasto 3

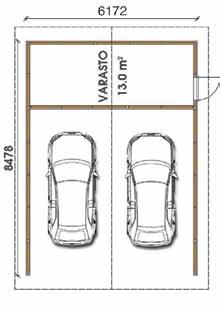

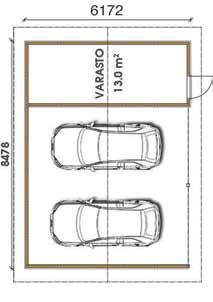

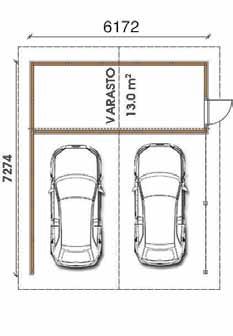

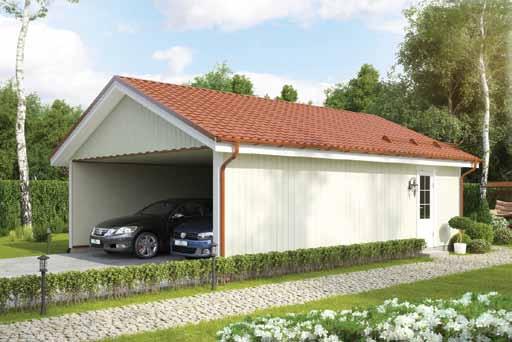

4 KP 15 AKV 2 x autokatos ja varasto KP 15 P 2 x autokatos ja varasto KP 15S 2 x autokatos ja varasto 4

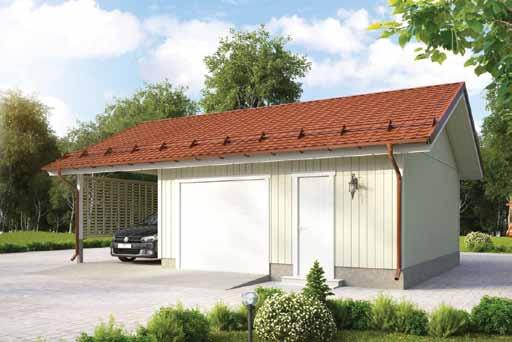

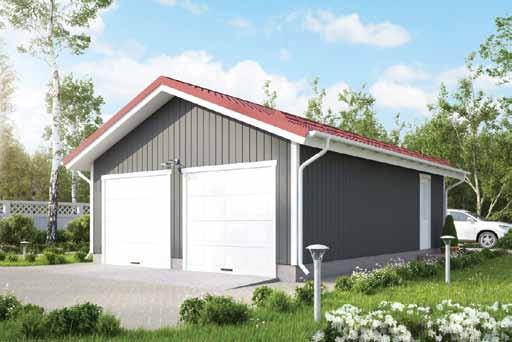

5 KP 52 P 2 x autotalli ja varasto KP 52 ATAK Autotalli, -katos ja varasto KP 52 S 2 x autotalli ja varasto 5

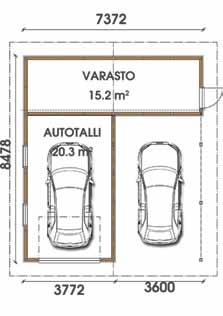

6 KP 39 Autotalli, autokatos ja varasto KP 41 Autotalli, autokatos ja varasto KP 43 ATAK Autotalli, 2 x autokatos 6

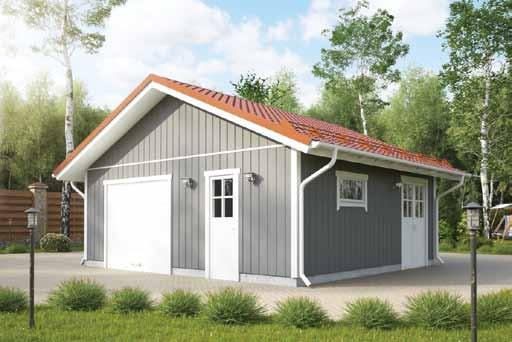

7 6555 KP 40 Autotalli ja varasto PUUVAJA 5.2 m AUTOTALLI 22.7m2 VARASTO 7.9m2 KP 40C Autotalli ja varasto KP 56 2 x autotalli ja varasto 7

8 8

9 9

10 KP 60 S Autotalli, autokatos ja varasto KP 62 S 2 x autotalli ja varasto KP 62 P 2 x autotalli ja varasto 10

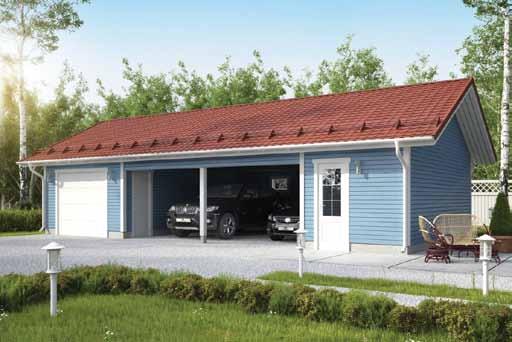

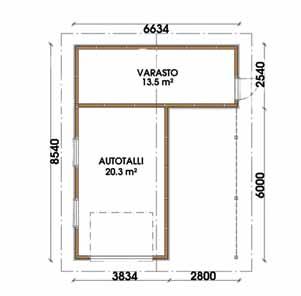

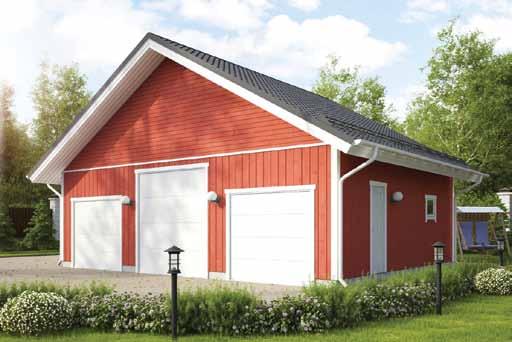

11 KP 72 P Autotalli ja varasto KP 75 S Autotalli, 2 x autokatos ja varasto AUTOTALLI 20.1m2 AUTOKATOS 35.1m2 VARASTO 13m KP 78 P 2 x autotalli ja varasto 11

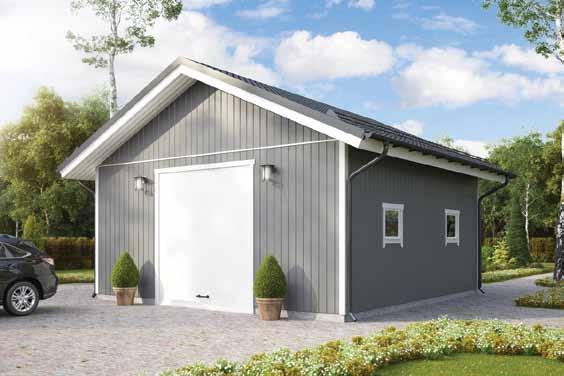

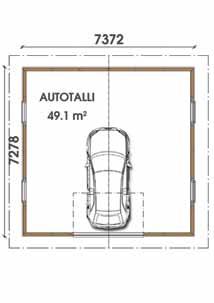

12 KP 54 AT Autotalli KP 83AT Autotalli ja varasto KP-10 KP KP-30

13 Täydellisen hyvää syytä hankkia kymppitallien rakennus 1 Laadukkaat elementit yli 40 vuoden kokemuksella 6 Rakennukset myös muuttovalmiina ja asennettuna 2 Vahva ammattiosaaminen suunnittelussa ja valmistuksessa 7 Toimitusvarmuus koko Suomeen 3 Helppo asentaa ja kevyt pystyttää 8 Toimitussisältö muokattavissa 4 Laadukkaat materiaalit 9 Elementtirakenne mahdollistaa ympärivuotisen rakentamisen 5 Luotettavat yhteistyökumppanit 10 Pienelementit taipuvat monenlaiseen tarpeeseen (tallit, varastot, vajat, pihamökit, saunat, eläinsuojat, vapaa-ajantilat ja vaikka mitä). Pyydä tarjous edustajiltamme tai ota yhteyttä suoraan tehtaallemme info@kymppitalot.fi 13

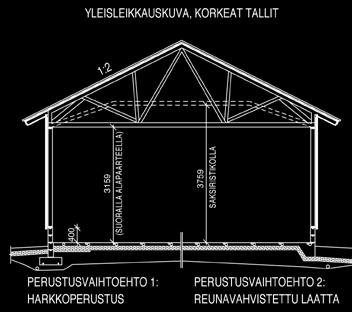

14 Yleisleikkauskuvat Kymppitalleista Perustus Perustuksen tekee asiakas itse. Suosittelemme harkko- tai laattaperustusta. Saat rakennuslupakuvien joukossa perustuksen mittakuvan, jonka avulla suunnittelet ja rakennat perustuksen valmiiksi. Seinät Seinät toimitetaan pienelementteinä, joissa lomalauta on valmiiksi kiinnitettynä elementtiin. Elementit ovat valmiina 1,2 m levyisinä kokonaisuuksina, joten pystytys on helppoa. Seinät voi muuttaa lämpöä eristäviksi Paroc-mineraalivillalla, jota myydään lisätarvikkeena. Elementit on mahdollista tilata myös eristevalmiudella (tuulensuojalevyillä). Katto Naulalevy-kattoristikot, kattokaltevyys 1:2.5 / 1:3. Ristikot sisältyvät toimitukseen. Katemateriaalit valitsee itse ja ostaa itse erikseen (tiili, pelti, huopa). Saat halutessasi katemateriaalitarjouksen myös edustajiltamme. Ovet ja ikkunat Autotallien ovet on laadukkaita ja lämpöeristettyjä umpinaisia nosto-ovia (25x21). Varaston ovi lasiaukollinen 9x21. Ikkunat kaksinkertaiset 9x6 tai 11x6 mallista riippuen. Tutustu toimitussisältöön tallikohtaisesti 14

15 Kymppitallin toimitussisältö Perustoimitus sis. alla olevan luettelon mukaiset puuosat ja tarvikkeet. PUUOSATOIMITUS: ylä- ja alaohjauspuut lomalauta 20x x120 mm, pohjamaalattu eristämätön lasiaukollinen varaston ovi. Oven koko on 9x21 ja lasin paksuus 4 mm. ikkunat valkoisella karmilla 9x6 tai 11x6 mallista riippuen. tarvittavat puupilarit ja palkit naulalevykattoristikot 1:3 (1:2,5) kattokaltevuudella. päätykolmioiden laudat tarviketoimituksena. Pohjamaalattu valkoiseksi. tukilaudat räystäsotsa- ja aluslaudat, pohjamaalattu valkoiseksi ruoteet peltikatolle päädyn valkoinen saumapeltilista nurkka- ja pielilaudat, pohjamaalattu valkoiseksi aluskate (kondenssisuojattu muovi) aluskatteen kiinnitysrimat tarvikepaketti bitumikaista rakennuslupapiirustukset (ei sis. asemakuvaa, maastomerkintöjä eikä seläkkeitä) rakennepiirustukset perusmittakuva (ei perustussuunnittelua) kokoamisohjeet Korkeiden autotallien perustoimitussisältö sis. allaolevan luettelon mukaiset puuosat. PUUOSATOIMITUS: ylä- ja alaohjauspuut seinäelementit 1198x2675 mm (rungon mitta) lomalauta 20x x120 mm, pohjamaalattu eristämätön lasiaukollinen varaston ovi. Oven koko on 9x21 ja lasin paksuus 4 mm. ikkunat valkoisella karmilla 9x6 tai 11x6 mallista riippuen. tarvittavat puupilarit ja palkit naulalevykattoristikot 1:2 (1:2,5) kattokaltevuudella. päätykolmioiden laudat tarviketoimituksena. Pohjamaalattu valkoiseksi. tukilaudat räystäsotsa- ja aluslaudat, pohjamaalattu valkoiseksi ruoteet peltikatolle päädyn valkoinen saumapeltilista nurkka- ja pielilaudat, pohjamaalattu valkoiseksi aluskate (kondenssisuojattu muovi) aluskatteen kiinnitysrimat tarvikepaketti bitumikaista rakennuslupapiirustukset (ei sis. asemakuvaa, maastomerkintöjä eikä seläkkeitä) rakennepiirustukset perusmittakuva (ei perustussuunnittelua) kokoamisohjeet asiakas vastaa autotallien ja -katoksien pystytyksestä, sekä perustuksen ja kivijalan teosta. pystytys on helppoa, koska seinät ovat valmiita eristämättömiä pienelementtejä. Asiakas voi itse halutessaan lämpöeristää elementit. toimitus ei sisällä ovi- ja ikkunapeltejä toimitusaika sovitaan aina asiakkaan kanssa erikseen. Toimitusaika on n. 1 kuukausi. Lisähintaan autotalleihin ja katoksiin: katemateriaalit (pelti, tiili tai huopakate ruoteet tiilikatolle raakaponttilaudoitus huopakatteella tuulensuojakipsilevyt vaakapaneelivaihtoehdot Kysy toimitussisällöstä tehtaalta. nosto-oven lisävarusteet Paroc eristepaketti seiniin Paroc eristepaketti yläpohjaan oven kahvat ja lukot pystytykset 15

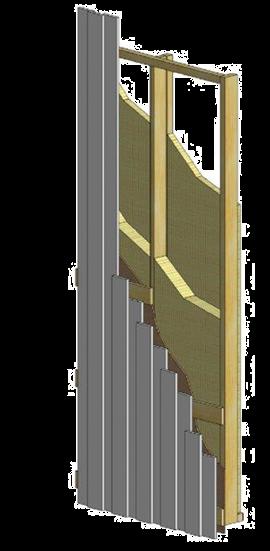

16 Kymppitallin pienelementit Hyvissä olosuhteissa tapahtuva valmistus mahdollistaa tehokkaan laadunvalvonnan, jolloin elementtien laatutaso on yleensä parempi kuin mitä se paikalla rakennettaessa olisi. Työ nopeutuu ratkaisevasti rakentamisen kriittisimmässä vaiheessa. Ulkoisten sääolosuhteiden haittavaikutukset pienenevät ja rakentaminen voidaan tehdä muulloinkin kuin kesäaikaan. ULKOVERHOUS: vakiona lomalauta 20x x120 mm kiinnitettynä elementtiin. Vaihtoehtoina esim. paneeli 23x120 mm. TUULETUS/NAULAUSLAUTA 22 mm. TUULENSUOJAKIPSI 9 mm. RUNKO 98 mm / 123 mm / 148 mm + optiona: LÄMMÖNERISTEPAKETTI, sis. lisäkoolauksen 45 mm ja lämmöneristeet 95 mm / 125 mm / 145 mm + 45 mm. HÖYRYNSULKUMUOVI, KIPSILEVY 13 mm. Seinän U-arvot rungon paksuudesta riippuen 0,2 l W/m2K, 0,23 W/m2 K, 0,26 W / m2k 16

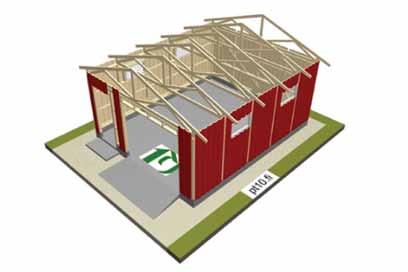

17 Kuinka pienelementistä pystytetään rakennus? 1. Kun perustukset ovat kunnolla kuivuneet, voidaan tallin pystytys aloittaa. Harkkoa vasten kiinnitetään bitumikaista, jonka päälle tulee alaohjauspuu. 2. Elementtien asennus aloitetaan nurkasta. Kiinnitys tapahtuu siten, että ensin elementit kiinnitetään toisiinsa ja sitten alaohjauspuuhun. 3. Kun elementit ovat kiinnitettyinä toisiinsa, asennetaan yläohjauspuu. Pilarit kiinnitetään palkistoihin, seinät suoristetaan ja tuetaan vinotuilla. Tämän jälkeen kiinnitetään kattotuolit. 4. Ensimmäisenä ristikkoja vasten tulee aluskate, jonka jälkeen kiinnitetään rimat sekä ruoteet katemateriaaliohjeen mukaisesti. 5. Vesikate valmistajan ohjeen mukaisesti. 6. Lopuksi kiinnitetään ovet ja ikkunat ja talli viimeistellään laudoilla ja listoilla. Tallisi on nyt ulkoapäin maalausta vaille valmis. 17

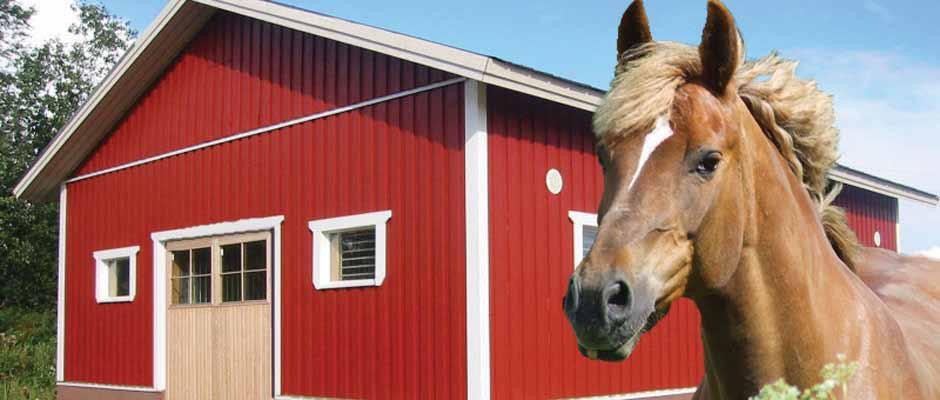

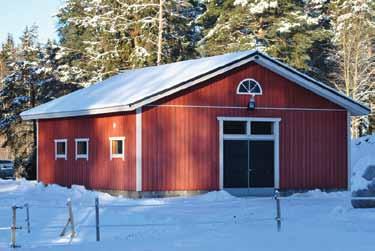

18 Haaveiletko omasta hevostallista? Meiltä laadukas ja turvallinen koti myös hevosellesi. Kymppitallien hevostallit täyttävät valtioneuvoston hevosten suojelusta asettamat säädökset. Karsinan koko jokaisessa mallissa on vähintään 9 m 2 (3x3 m). Tallien käytäväleveydet vaihtelevat 2,5-3 m välillä. Sisäkorkeus on vähintään 2,95 m, isoimmissa malleissa sisäkorkeus on 3,75 m. Talleissamme on isot varustehuoneet, neljässä vakiomallissa on lisäksi erillinen iso varastotila. Myös pesutilan paikka on suunniteltu jokaiseen malliin. Katso kaikki tallimme Ruukin katto - vain yksi voi olla luotetuin. 18

19 Energiatehokas eristäminen säästää euroja Ekovilla on hengittävä lämmöneriste, joka soveltuu erinomaisesti myös osan aikaa kylmillään oleviin rakennuksiin. Tilaa nyt eristys helposti valmiiksi asennettuna seiniin ja yläpohjiin! PAROC KIVIVILLA Kotimainen valinta lämmön- ja ääneneristämiseen. Lue lisää: PAROC.FI Kipsikartonkilevyt, teräsrangat, tarkastusluukut, lattiamassat ja kipsipohjaiset laastit KOTI TARVITSETKO APUA REMONTOINTIIN? Autotallinovet, ovet ja ikkunat. Myös huoltopalvelut! Tule myymälään, tai varaa aika vastuumyyjälle! Kattotuotteet, valokatteet, perustusten sadevesijärjestelmät. TULE TEHTAAN ASIAKASPALVELUUN! Teräskatot Lumiesteet, kattosillat ja tikkaat Sadevesijärjestelmät Concertto-julkisivut Kelat, nauhat ja arkit Metehe Oy Voimakaari JOUTSENO ma pe 8 16 puh myynti@metehe.fi PYYDÄ TARJOUS! Kauhajoki, p Naulat ja naulaimet Sepänkuja 6, KAUHAJOKI, OVET Kaikki sisä- ja ulko-ovet IKKUNAT Skaala, Skando ja Kaski -puualumiiniikkunat ja paljon muuta. Paljon tarjouksia ja poistotuotteita, hajavalikoimia PYYDÄ TARJOUS! LAKEUDEN PUUTUOTE OY Laadukkaita kattoristikoita toimitusvarmasti yli 10 vuoden kokemuksella! Mäkysentie 3, Kauhajoki as. myynti@lakeudenpuutuote.fi 19

20 Meiltä myös laadukkaat venevajat, varastot, puuvajat, saunat ja muut piharakennukset elementtinä, asennettuna tai muuttovalmiina. Laatutuotteet, yli 40 vuoden kokemuksella. Vahva ammattiosaaminen suunnittelussa ja valmistuksessa. Puutalokymppi Oy Kauppatie 48, Kauhajoki as., puh
