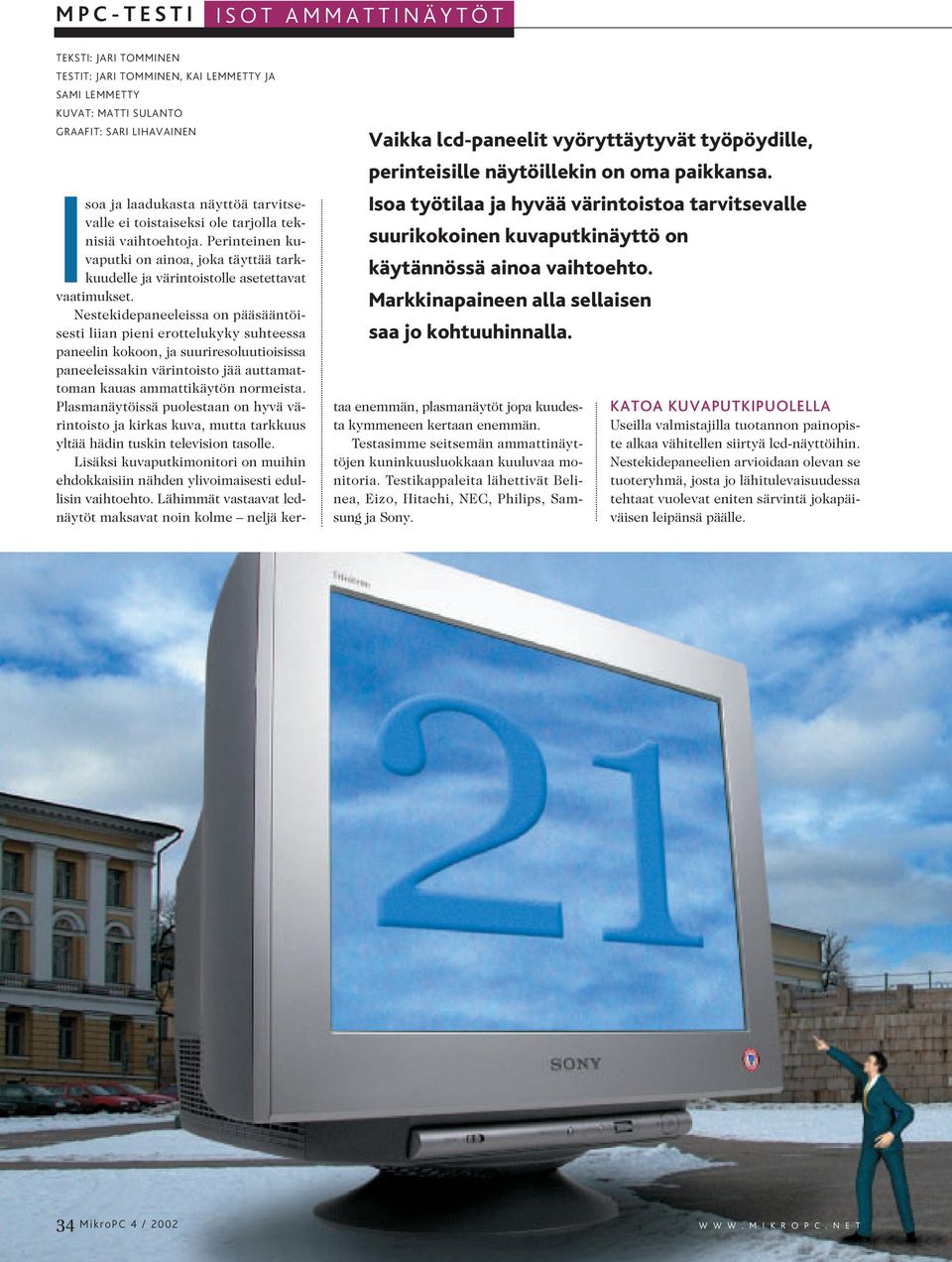

1 MPC-TESTI ISOT AMMATTINÄYTÖT TEKSTI: JARI TOMMINEN TESTIT: JARI TOMMINEN, KAI LEMMETTY JA SAMI LEMMETTY KUVAT: MATTI SULANTO GRAAFIT: SARI LIHAVAINEN Vaikka lcd-paneelit vyöryttäytyvät työpöydille, perinteisille näytöillekin on oma paikkansa. Isoa työtilaa ja hyvää värintoistoa tarvitsevalle suurikokoinen kuvaputkinäyttö on käytännössä ainoa vaihtoehto. Markkinapaineen alla sellaisen saa jo kohtuuhinnalla. Isoa ja laadukasta näyttöä tarvitsevalle ei toistaiseksi ole tarjolla teknisiä vaihtoehtoja. Perinteinen kuvaputki on ainoa, joka täyttää tarkkuudelle ja värintoistolle asetettavat vaatimukset. Nestekidepaneeleissa on pääsääntöisesti liian pieni erottelukyky suhteessa paneelin kokoon, ja suuriresoluutioisissa paneeleissakin värintoisto jää auttamattoman kauas aattikäytön normeista. Plasmanäytöissä puolestaan on hyvä värintoisto ja kirkas kuva, mutta tarkkuus yltää hädin tuskin television tasolle. Lisäksi kuvaputkimonitori on muihin ehdokkaisiin nähden ylivoimaisesti edullisin vaihtoehto. Lähiät vastaavat lcdnäytöt maksavat noin kolme neljä kertaa eneän, plasmanäytöt jopa kuudesta kyeneen kertaan eneän. Testasie seitsemän aattinäyttöjen kuninkuusluokkaan kuuluvaa monitoria. Testikappaleita lähettivät Belinea, Eizo, Hitachi, NEC, Philips, Samsung ja Sony. KATOA KUVAPUTKIPUOLELLA Useilla valmistajilla tuotannon painopiste alkaa vähitellen siirtyä lcd-näyttöihin. Nestekidepaneelien arvioidaan olevan se tuoteryhmä, josta jo lähitulevaisuudessa tehtaat vuolevat eniten särvintä jokapäiväisen leipänsä päälle. 34 MikroPC 4 / 2002 W W W. M I K R O P C. N E T

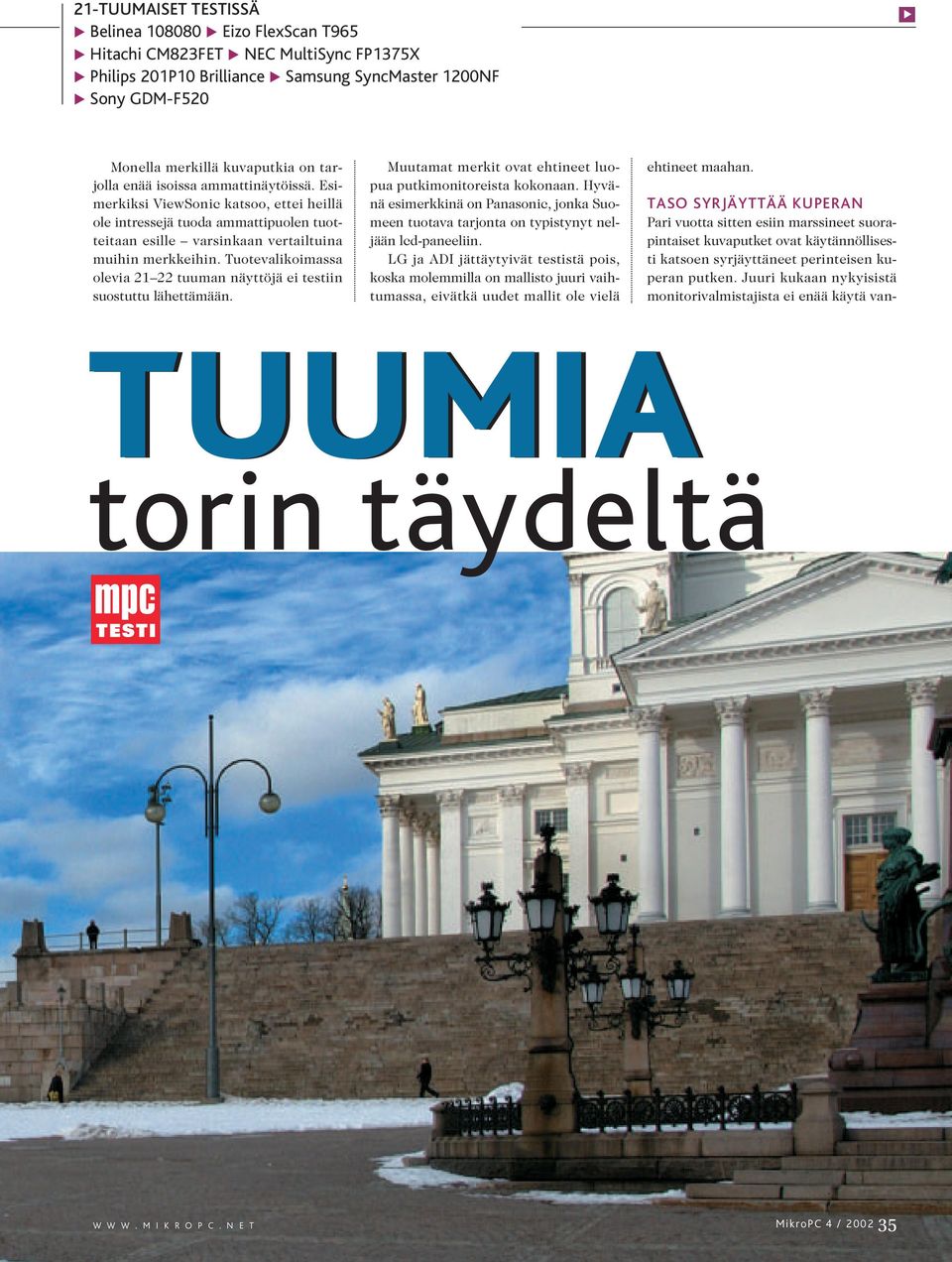

2 21-TUUMAISET TESTISSÄ Belinea Eizo FlexScan T965 Hitachi CM823FET NEC MultiSync FP1375X Philips 201P10 Brilliance Samsung SyncMaster 1200NF Sony GDM-F520 Monella merkillä kuvaputkia on tarjolla enää isoissa aattinäytöissä. Esimerkiksi ViewSonic katsoo, ettei heillä ole intressejä tuoda aattipuolen tuotteitaan esille varsinkaan vertailtuina muihin merkkeihin. Tuotevalikoimassa olevia 2122 tuuman näyttöjä ei testiin suostuttu lähettämään. Muutamat merkit ovat ehtineet luopua putkimonitoreista kokonaan. Hyvänä esimerkkinä on Panasonic, jonka Suomeen tuotava tarjonta on typistynyt neljään lcd-paneeliin. LG ja ADI jättäytyivät testistä pois, koska moleilla on mallisto juuri vaihtumassa, eivätkä uudet mallit ole vielä ehtineet maahan. TASO SYRJÄYTTÄÄ KUPERAN Pari vuotta sitten esiin marssineet suorapintaiset kuvaputket ovat käytännöllisesti katsoen syrjäyttäneet perinteisen kuperan putken. Juuri kukaan nykyisistä monitorivalmistajista ei enää käytä van- TUUMIA torin täydeltä W W W. M I K R O P C. N E T MikroPC 4 /

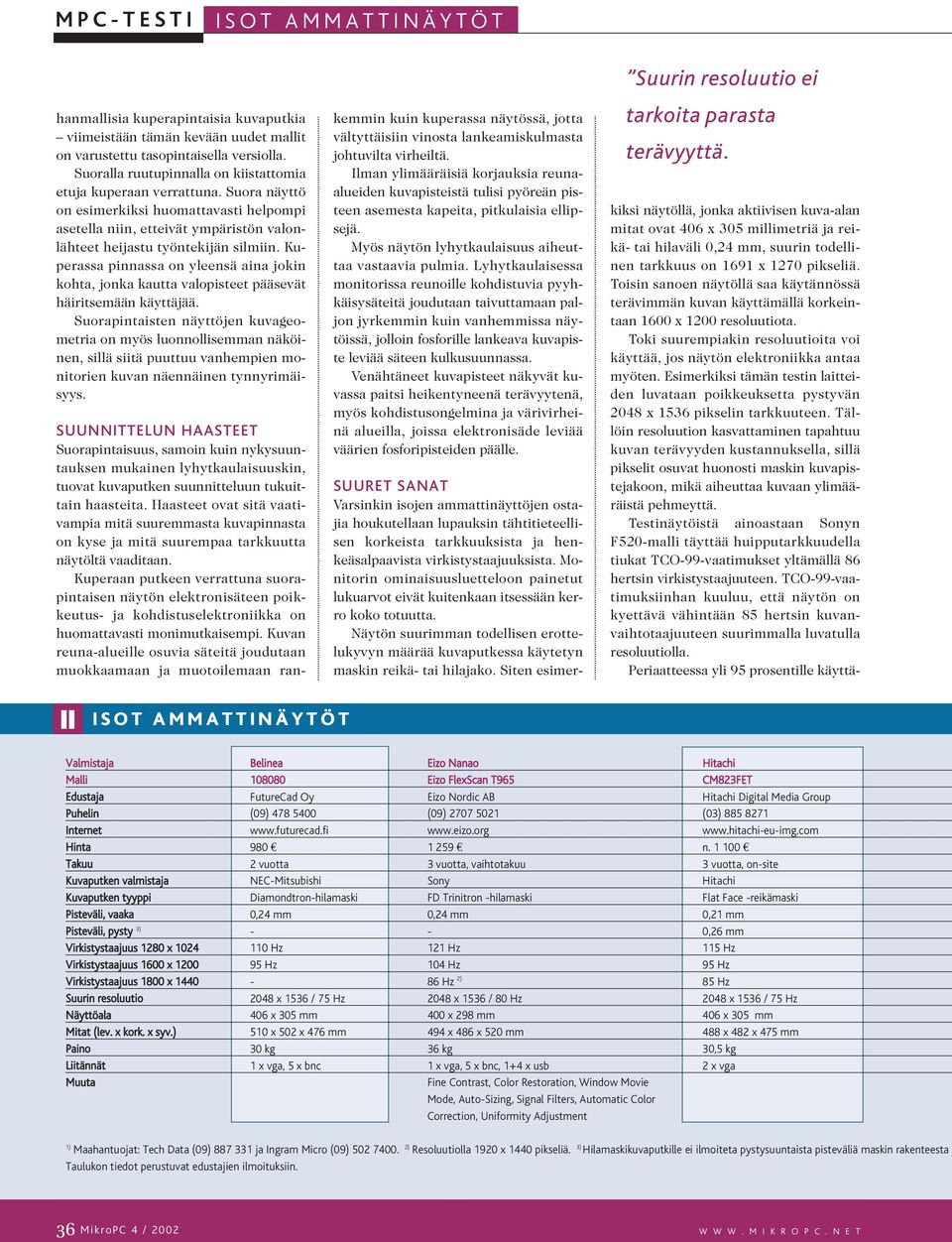

3 MPC-TESTI ISOT AMMATTINÄYTÖT hanmallisia kuperapintaisia kuvaputkia viimeistään tämän kevään uudet mallit on varustettu tasopintaisella versiolla. Suoralla ruutupinnalla on kiistattomia etuja kuperaan verrattuna. Suora näyttö on esimerkiksi huomattavasti helpompi asetella niin, etteivät ympäristön valonlähteet heijastu työntekijän silmiin. Kuperassa pinnassa on yleensä aina jokin kohta, jonka kautta valopisteet pääsevät häiritsemään käyttäjää. Suorapintaisten näyttöjen kuvageometria on myös luonnollisean näköinen, sillä siitä puuttuu vanhempien monitorien kuvan näennäinen tynnyrimäisyys. SUUNNITTELUN HAASTEET Suorapintaisuus, samoin kuin nykysuuntauksen mukainen lyhytkaulaisuuskin, tuovat kuvaputken suunnitteluun tukuittain haasteita. Haasteet ovat sitä vaativampia mitä suureasta kuvapinnasta on kyse ja mitä suurempaa tarkkuutta näytöltä vaaditaan. Kuperaan putkeen verrattuna suorapintaisen näytön elektronisäteen poikkeutus- ja kohdistuselektroniikka on huomattavasti monimutkaisempi. Kuvan reuna-alueille osuvia säteitä joudutaan muokkaamaan ja muotoilemaan rankein kuin kuperassa näytössä, jotta vältyttäisiin vinosta lankeamiskulmasta johtuvilta virheiltä. Ilman ylimääräisiä korjauksia reunaalueiden kuvapisteistä tulisi pyöreän pisteen asemesta kapeita, pitkulaisia ellipsejä. Myös näytön lyhytkaulaisuus aiheuttaa vastaavia pulmia. Lyhytkaulaisessa monitorissa reunoille kohdistuvia pyyhkäisysäteitä joudutaan taivuttamaan paljon jyrkein kuin vanheissa näytöissä, jolloin fosforille lankeava kuvapiste leviää säteen kulkusuunnassa. Venähtäneet kuvapisteet näkyvät kuvassa paitsi heikentyneenä terävyytenä, myös kohdistusongelmina ja värivirheinä alueilla, joissa elektronisäde leviää väärien fosforipisteiden päälle. Suurin resoluutio ei tarkoita parasta terävyyttä. SUURET SANAT Varsinkin isojen aattinäyttöjen ostajia houkutellaan lupauksin tähtitieteellisen korkeista tarkkuuksista ja henkeäsalpaavista virkistystaajuuksista. Monitorin ominaisuusluetteloon painetut lukuarvot eivät kuitenkaan itsessään kerro koko totuutta. Näytön suurian todellisen erottelukyvyn määrää kuvaputkessa käytetyn maskin reikä- tai hilajako. Siten esimerkiksi näytöllä, jonka aktiivisen kuva-alan mitat ovat 406 x 305 millimetriä ja reikä- tai hilaväli 0,24, suurin todellinen tarkkuus on 1691 x 1270 pikseliä. Toisin sanoen näytöllä saa käytännössä teräviän kuvan käyttämällä korkeintaan 1600 x 1200 resoluutiota. Toki suurempiakin resoluutioita voi käyttää, jos näytön elektroniikka antaa myöten. Esimerkiksi tämän testin laitteiden luvataan poikkeuksetta pystyvän 2048 x 1536 pikselin tarkkuuteen. Tällöin resoluution kasvattaminen tapahtuu kuvan terävyyden kustannuksella, sillä pikselit osuvat huonosti maskin kuvapistejakoon, mikä aiheuttaa kuvaan ylimääräistä pehmeyttä. Testinäytöistä ainoastaan Sonyn F520-malli täyttää huipputarkkuudella tiukat TCO-99-vaatimukset yltämällä 86 hertsin virkistystaajuuteen. TCO-99-vaatimuksiinhan kuuluu, että näytön on kyettävä vähintään 85 hertsin kuvanvaihtotaajuuteen suurialla luvatulla resoluutiolla. Periaatteessa yli 95 prosentille käyttä- = ISOT AMMATTINÄYTÖT Valmistaja Belinea Eizo Nanao Hitachi Malli Eizo FlexScan T965 CM823FET Edustaja FutureCad Oy Eizo Nordic AB Hitachi Digital Media Group Puhelin (09) (09) (03) Internet Hinta n Takuu 2 vuotta 3 vuotta, vaihtotakuu 3 vuotta, on-site Kuvaputken valmistaja NEC-Mitsubishi Sony Hitachi Kuvaputken tyyppi Diamondtron-hilamaski FD Trinitron -hilamaski Flat Face -reikämaski Pisteväli, vaaka 0,24 0,24 0,21 Pisteväli, pysty 3) - - 0,26 Virkistystaajuus 1280 x Hz 121 Hz 115 Hz Virkistystaajuus 1600 x Hz 104 Hz 95 Hz Virkistystaajuus 1800 x Hz 2) 85 Hz Suurin resoluutio 2048 x 1536 / 75 Hz 2048 x 1536 / 80 Hz 2048 x 1536 / 75 Hz Näyttöala 406 x x x 305 Mitat (lev. x kork. x syv.) 510 x 502 x x 486 x x 482 x 475 Paino 30 kg 36 kg 30,5 kg Liitännät 1 x vga, 5 x bnc 1 x vga, 5 x bnc, 14 x usb 2 x vga Muuta Fine Contrast, Color Restoration, Window Movie Mode, Auto-Sizing, Signal Filters, Automatic Color Correction, Uniformity Adjustment 1) Maahantuojat: Tech Data (09) ja Ingram Micro (09) ) Resoluutiolla 1920 x 1440 pikseliä. 3) Hilamaskikuvaputkille ei ilmoiteta pystysuuntaista pisteväliä maskin rakenteesta j Taulukon tiedot perustuvat edustajien ilmoituksiin. 36 MikroPC 4 / 2002 W W W. M I K R O P C. N E T

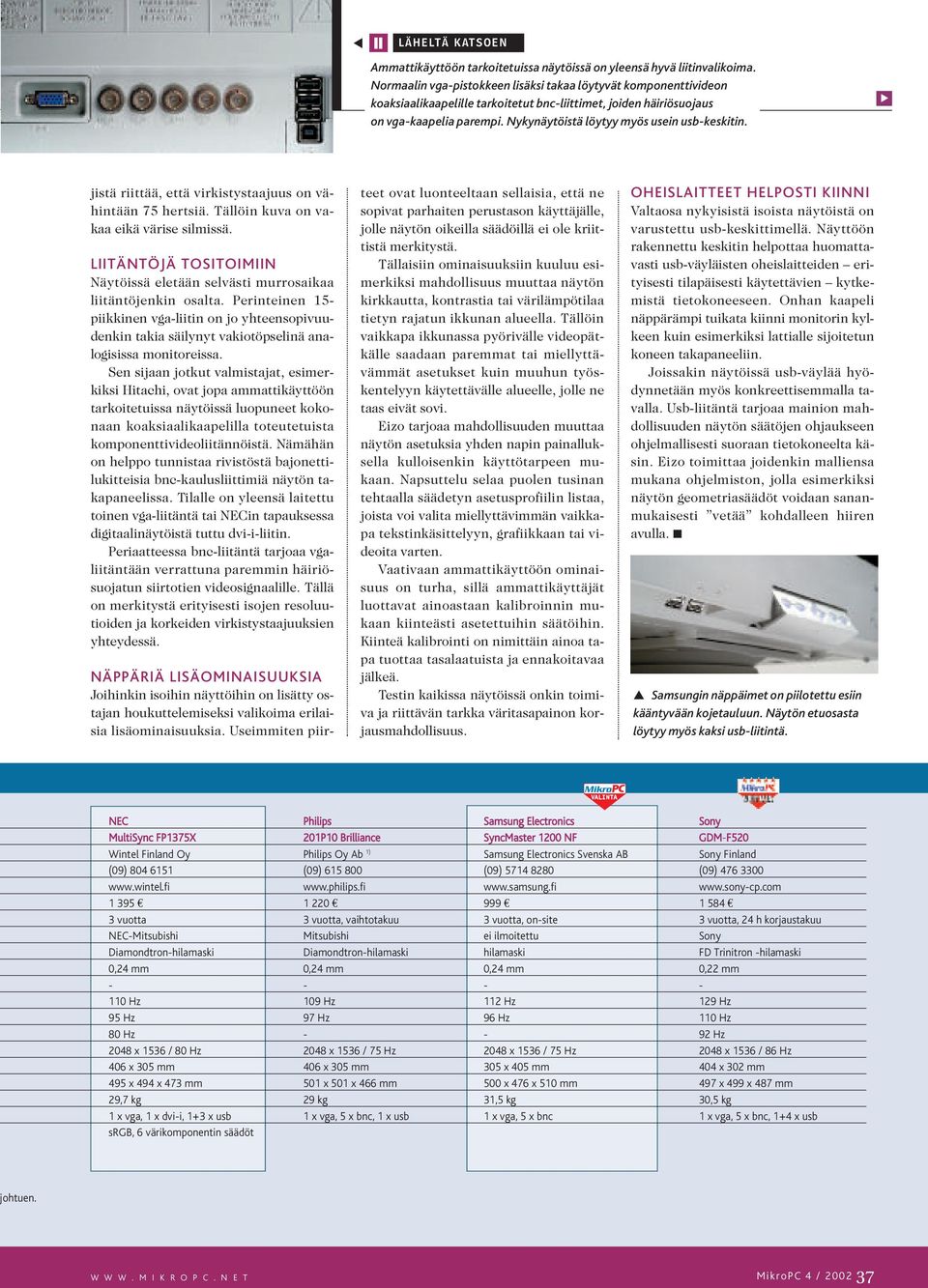

4 = LÄHELTÄ KATSOEN Aattikäyttöön tarkoitetuissa näytöissä on yleensä hyvä liitinvalikoima. Normaalin vga-pistokkeen lisäksi takaa löytyvät komponenttivideon koaksiaalikaapelille tarkoitetut bnc-liittimet, joiden häiriösuojaus on vga-kaapelia parempi. Nykynäytöistä löytyy myös usein usb-keskitin. jistä riittää, että virkistystaajuus on vähintään 75 hertsiä. Tällöin kuva on vakaa eikä värise silmissä. LIITÄNTÖJÄ TOSITOIMIIN Näytöissä eletään selvästi murrosaikaa liitäntöjenkin osalta. Perinteinen 15- piikkinen vga-liitin on jo yhteensopivuudenkin takia säilynyt vakiotöpselinä analogisissa monitoreissa. Sen sijaan jotkut valmistajat, esimerkiksi Hitachi, ovat jopa aattikäyttöön tarkoitetuissa näytöissä luopuneet kokonaan koaksiaalikaapelilla toteutetuista komponenttivideoliitännöistä. Nämähän on helppo tunnistaa rivistöstä bajonettilukitteisia bnc-kaulusliittimiä näytön takapaneelissa. Tilalle on yleensä laitettu toinen vga-liitäntä tai NECin tapauksessa digitaalinäytöistä tuttu dvi-i-liitin. Periaatteessa bnc-liitäntä tarjoaa vgaliitäntään verrattuna parein häiriösuojatun siirtotien videosignaalille. Tällä on merkitystä erityisesti isojen resoluutioiden ja korkeiden virkistystaajuuksien yhteydessä. NÄPPÄRIÄ LISÄOMINAISUUKSIA Joihinkin isoihin näyttöihin on lisätty ostajan houkuttelemiseksi valikoima erilaisia lisäominaisuuksia. Useiiten piirteet ovat luonteeltaan sellaisia, että ne sopivat parhaiten perustason käyttäjälle, jolle näytön oikeilla säädöillä ei ole kriittistä merkitystä. Tällaisiin ominaisuuksiin kuuluu esimerkiksi mahdollisuus muuttaa näytön kirkkautta, kontrastia tai värilämpötilaa tietyn rajatun ikkunan alueella. Tällöin vaikkapa ikkunassa pyörivälle videopätkälle saadaan pareat tai miellyttäväät asetukset kuin muuhun työskentelyyn käytettävälle alueelle, jolle ne taas eivät sovi. Eizo tarjoaa mahdollisuuden muuttaa näytön asetuksia yhden napin painalluksella kulloisenkin käyttötarpeen mukaan. Napsuttelu selaa puolen tusinan tehtaalla säädetyn asetusprofiilin listaa, joista voi valita miellyttäviän vaikkapa tekstinkäsittelyyn, grafiikkaan tai videoita varten. Vaativaan aattikäyttöön ominaisuus on turha, sillä aattikäyttäjät luottavat ainoastaan kalibroinnin mukaan kiinteästi asetettuihin säätöihin. Kiinteä kalibrointi on nimittäin ainoa tapa tuottaa tasalaatuista ja ennakoitavaa jälkeä. Testin kaikissa näytöissä onkin toimiva ja riittävän tarkka väritasapainon korjausmahdollisuus. OHEISLAITTEET HELPOSTI KIINNI Valtaosa nykyisistä isoista näytöistä on varustettu usb-keskittimellä. Näyttöön rakennettu keskitin helpottaa huomattavasti usb-väyläisten oheislaitteiden erityisesti tilapäisesti käytettävien kytkemistä tietokoneeseen. Onhan kaapeli näppärämpi tuikata kiinni monitorin kylkeen kuin esimerkiksi lattialle sijoitetun koneen takapaneeliin. Joissakin näytöissä usb-väylää hyödynnetään myös konkreettisealla tavalla. Usb-liitäntä tarjoaa mainion mahdollisuuden näytön säätöjen ohjaukseen ohjelmallisesti suoraan tietokoneelta käsin. Eizo toimittaa joidenkin malliensa mukana ohjelmiston, jolla esimerkiksi näytön geometriasäädöt voidaan sananmukaisesti vetää kohdalleen hiiren avulla. Samsungin näppäimet on piilotettu esiin kääntyvään kojetauluun. Näytön etuosasta löytyy myös kaksi usb-liitintä. NEC Philips Samsung Electronics Sony MultiSync FP1375X 201P10 Brilliance SyncMaster 1200 NF GDM-F520 Wintel Finland Oy Philips Oy Ab 1) Samsung Electronics Svenska ABSony Finland (09) (09) (09) (09) vuotta 3 vuotta, vaihtotakuu 3 vuotta, on-site 3 vuotta, 24 h korjaustakuu NEC-Mitsubishi Mitsubishi ei ilmoitettu Sony Diamondtron-hilamaski Diamondtron-hilamaski hilamaski FD Trinitron -hilamaski 0,24 0,24 0,24 0, Hz 109 Hz 112 Hz 129 Hz 95 Hz 97 Hz 96 Hz 110 Hz 80 Hz Hz 2048 x 1536 / 80 Hz 2048 x 1536 / 75 Hz 2048 x 1536 / 75 Hz 2048 x 1536 / 86 Hz 406 x x x x x 494 x x 501 x x 476 x x 499 x ,7 kg 29 kg 31,5 kg 30,5 kg 1 x vga, 1 x dvi-i, 13 x usb 1 x vga, 5 x bnc, 1 x usb 1 x vga, 5 x bnc 1 x vga, 5 x bnc, 14 x usb srgb, 6 värikomponentin säädöt ohtuen. W W W. M I K R O P C. N E T MikroPC 4 /

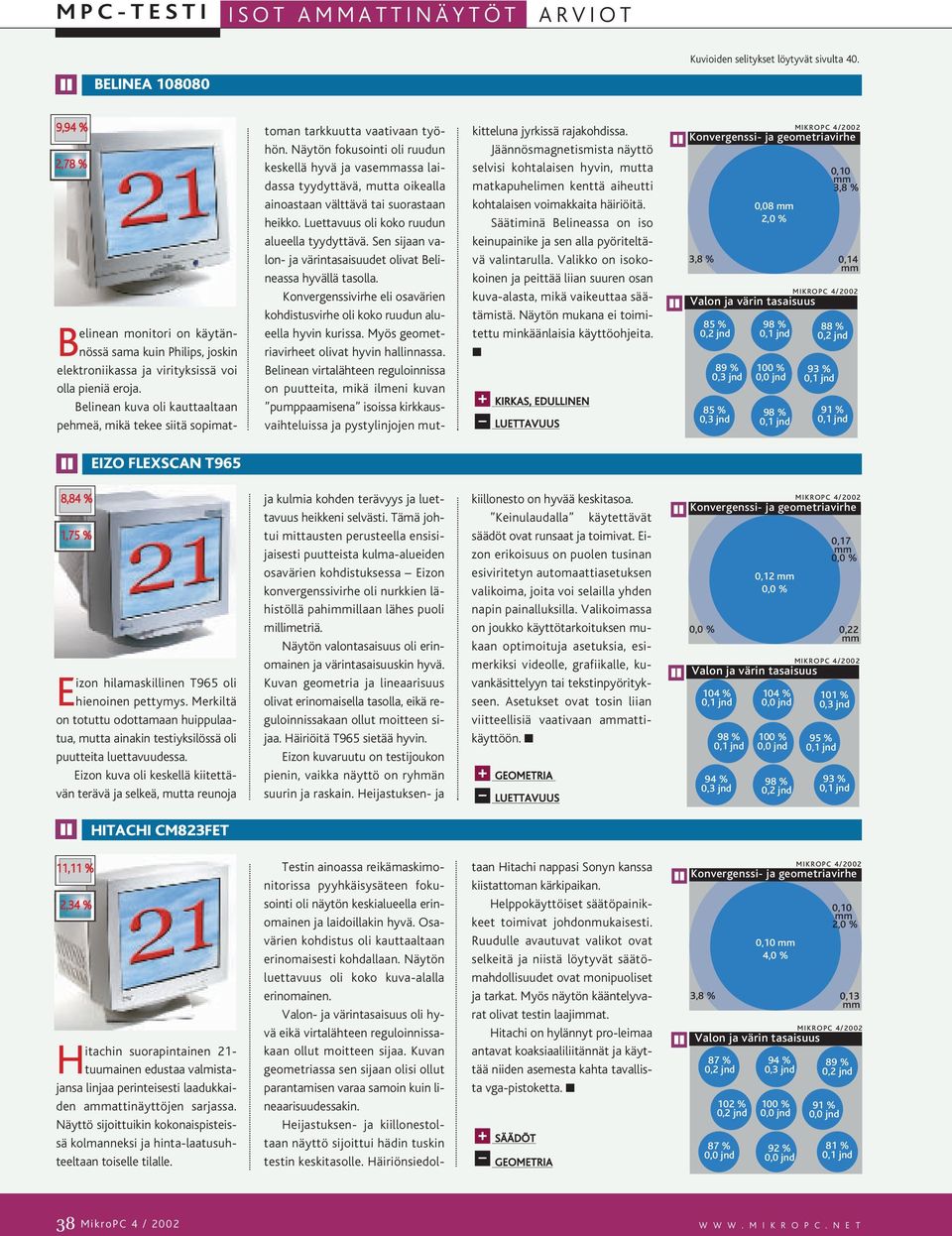

5 MPC-TESTI ISOT AMMATTINÄYTÖT ARVIOT Kuvioiden selitykset löytyvät sivulta 40. BELINEA , 2,78 % Belinean monitori on käytännössä sama kuin Philips, joskin elektroniikassa ja virityksissä voi olla pieniä eroja. Belinean kuva oli kauttaaltaan pehmeä, mikä tekee siitä sopimattoman tarkkuutta vaativaan työhön. Näytön fokusointi oli ruudun keskellä hyvä ja vaseassa laidassa tyydyttävä, mutta oikealla ainoastaan välttävä tai suorastaan heikko. Luettavuus oli koko ruudun alueella tyydyttävä. Sen sijaan valon- ja värintasaisuudet olivat Belineassa hyvällä tasolla. Konvergenssivirhe eli osavärien kohdistusvirhe oli koko ruudun alueella hyvin kurissa. Myös geometriavirheet olivat hyvin hallinnassa. Belinean virtalähteen reguloinnissa on puutteita, mikä ilmeni kuvan pumppaamisena isoissa kirkkausvaihteluissa ja pystylinjojen mutkitteluna jyrkissä rajakohdissa. Jäännösmagnetismista näyttö selvisi kohtalaisen hyvin, mutta matkapuhelimen kenttä aiheutti kohtalaisen voimakkaita häiriöitä. Säätiminä Belineassa on iso keinupainike ja sen alla pyöriteltävä valintarulla. Valikko on isokokoinen ja peittää liian suuren osan kuva-alasta, mikä vaikeuttaa säätämistä. Näytön mukana ei toimitettu minkäänlaisia käyttöohjeita. KIRKAS, EDULLINEN LUETTAVUUS 3,8 % 85 % 89 % 85 % 0,08 98 % 98 % 88 % 93 % 0,10 3,8 % 0,14 91 % EIZO FLEXSCAN T965 8,84 % 1,75 % Eizon hilamaskillinen T965 oli hienoinen pettymys. Merkiltä on totuttu odottamaan huippulaatua, mutta ainakin testiyksilössä oli puutteita luettavuudessa. Eizon kuva oli keskellä kiitettävän terävä ja selkeä, mutta reunoja ja kulmia kohden terävyys ja luettavuus heikkeni selvästi. Tämä johtui mittausten perusteella ensisijaisesti puutteista kulma-alueiden osavärien kohdistuksessa Eizon konvergenssivirhe oli nurkkien lähistöllä pahiillaan lähes puoli millimetriä. Näytön valontasaisuus oli erinomainen ja värintasaisuuskin hyvä. Kuvan geometria ja lineaarisuus olivat erinomaisella tasolla, eikä reguloinnissakaan ollut moitteen sijaa. Häiriöitä T965 sietää hyvin. Eizon kuvaruutu on testijoukon pienin, vaikka näyttö on ryhmän suurin ja raskain. Heijastuksen- ja kiillonesto on hyvää keskitasoa. Keinulaudalla käytettävät säädöt ovat runsaat ja toimivat. Eizon erikoisuus on puolen tusinan esiviritetyn automaattiasetuksen valikoima, joita voi selailla yhden napin painalluksilla. Valikoimassa on joukko käyttötarkoituksen mukaan optimoituja asetuksia, esimerkiksi videolle, grafiikalle, kuvankäsittelyyn tai tekstinpyöritykseen. Asetukset ovat tosin liian viitteellisiä vaativaan aattikäyttöön. GEOMETRIA LUETTAVUUS 0,12 0,17 0, % 98 % 104 % 98 % 101 % 95 % 93 % HITACHI CM823FET 11,11 % 2,34 % Hitachin suorapintainen 21- tuumainen edustaa valmistajansa linjaa perinteisesti laadukkaiden aattinäyttöjen sarjassa. Näyttö sijoittuikin kokonaispisteissä kolmanneksi ja hinta-laatusuhteeltaan toiselle tilalle. Testin ainoassa reikämaskimonitorissa pyyhkäisysäteen fokusointi oli näytön keskialueella erinomainen ja laidoillakin hyvä. Osavärien kohdistus oli kauttaaltaan erinomaisesti kohdallaan. Näytön luettavuus oli koko kuva-alalla erinomainen. Valon- ja värintasaisuus oli hyvä eikä virtalähteen reguloinnissakaan ollut moitteen sijaa. Kuvan geometriassa sen sijaan olisi ollut parantamisen varaa samoin kuin lineaarisuudessakin. Heijastuksen- ja kiillonestoltaan näyttö sijoittui hädin tuskin testin keskitasolle. Häiriönsiedoltaan Hitachi nappasi Sonyn kanssa kiistattoman kärkipaikan. Helppokäyttöiset säätöpainikkeet toimivat johdonmukaisesti. Ruudulle avautuvat valikot ovat selkeitä ja niistä löytyvät säätömahdollisuudet ovat monipuoliset ja tarkat. Myös näytön kääntelyvarat olivat testin laajiat. Hitachi on hylännyt pro-leimaa antavat koaksiaaliliitännät ja käyttää niiden asemesta kahta tavallista vga-pistoketta. SÄÄDÖT GEOMETRIA 3,8 % 87 % 102 % 87 % 0,10 4,0 % 92 % 89 % 91 % 0,10 0,13 81 % 38 MikroPC 4 / 2002 W W W. M I K R O P C. N E T

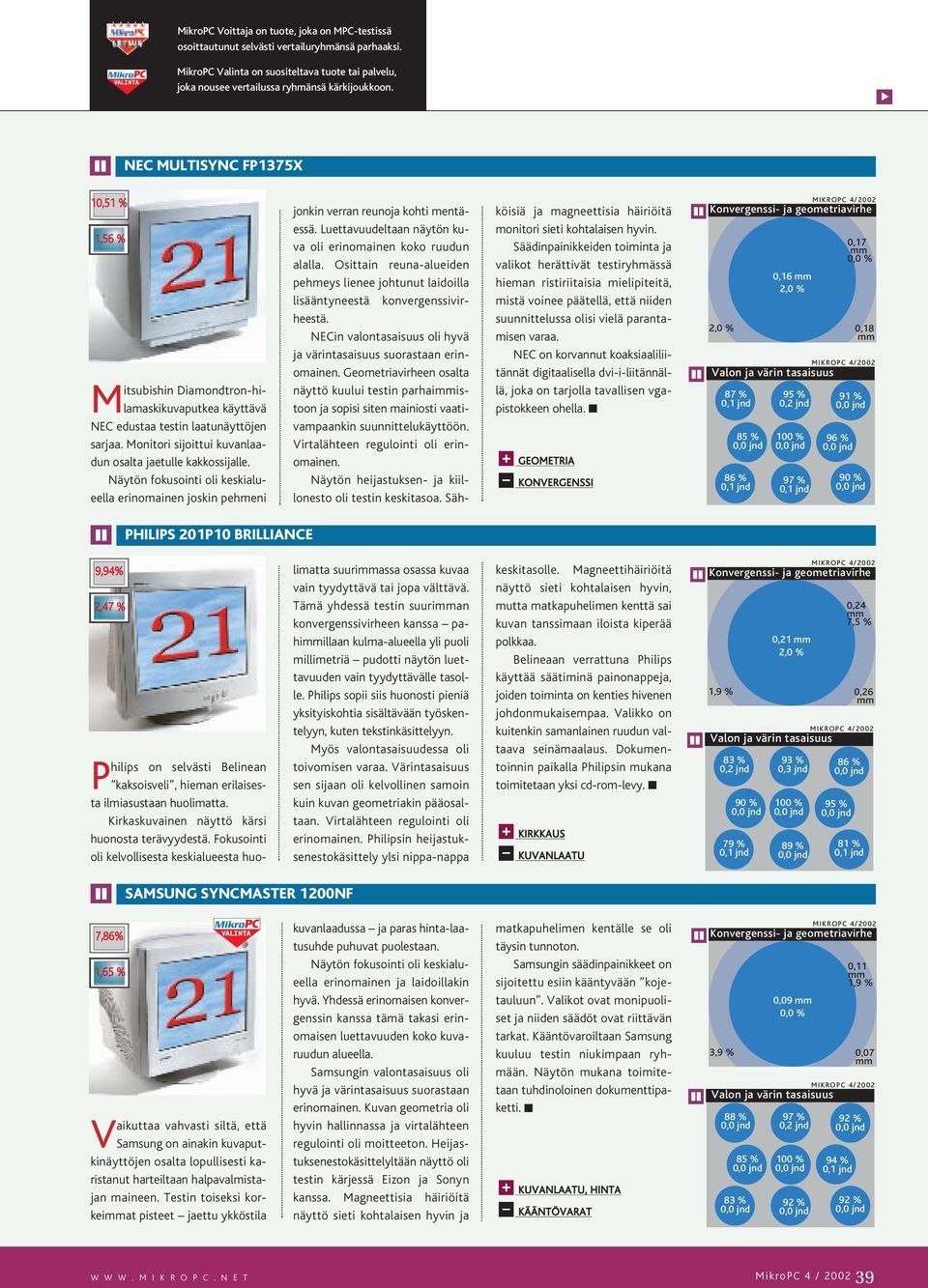

6 MikroPC Voittaja on tuote, joka on MPC-testissä osoittautunut selvästi vertailuryhmänsä parhaaksi. MikroPC Valinta on suositeltava tuote tai palvelu, joka nousee vertailussa ryhmänsä kärkijoukkoon. NEC MULTISYNC FP1375X 10,51 % 1,56 % Mitsubishin Diamondtron-hilamaskikuvaputkea käyttävä NEC edustaa testin laatunäyttöjen sarjaa. Monitori sijoittui kuvanlaadun osalta jaetulle kakkossijalle. Näytön fokusointi oli keskialueella erinomainen joskin pehmeni jonkin verran reunoja kohti mentäessä. Luettavuudeltaan näytön kuva oli erinomainen koko ruudun alalla. Osittain reuna-alueiden pehmeys lienee johtunut laidoilla lisääntyneestä konvergenssivirheestä. NECin valontasaisuus oli hyvä ja värintasaisuus suorastaan erinomainen. Geometriavirheen osalta näyttö kuului testin parhaiistoon ja sopisi siten mainiosti vaativampaankin suunnittelukäyttöön. Virtalähteen regulointi oli erinomainen. Näytön heijastuksen- ja kiillonesto oli testin keskitasoa. Sähköisiä ja magneettisia häiriöitä monitori sieti kohtalaisen hyvin. Säädinpainikkeiden toiminta ja valikot herättivät testiryhmässä hieman ristiriitaisia mielipiteitä, mistä voinee päätellä, että niiden suunnittelussa olisi vielä parantamisen varaa. NEC on korvannut koaksiaaliliitännät digitaalisella dvi-i-liitännällä, joka on tarjolla tavallisen vgapistokkeen ohella. GEOMETRIA KONVERGENSSI 0,16 0,17 0,18 87 % 85 % 86 % 95 % 97 % 91 % 96 % 90 % PHILIPS 201P10 BRILLIANCE 9,94% 2,47 % Philips on selvästi Belinean kaksoisveli, hieman erilaisesta ilmiasustaan huolimatta. Kirkaskuvainen näyttö kärsi huonosta terävyydestä. Fokusointi oli kelvollisesta keskialueesta huolimatta suuriassa osassa kuvaa vain tyydyttävä tai jopa välttävä. Tämä yhdessä testin suurian konvergenssivirheen kanssa pahiillaan kulma-alueella yli puoli millimetriä pudotti näytön luettavuuden vain tyydyttävälle tasolle. Philips sopii siis huonosti pieniä yksityiskohtia sisältävään työskentelyyn, kuten tekstinkäsittelyyn. Myös valontasaisuudessa oli toivomisen varaa. Värintasaisuus sen sijaan oli kelvollinen samoin kuin kuvan geometriakin pääosaltaan. Virtalähteen regulointi oli erinomainen. Philipsin heijastuksenestokäsittely ylsi nippa-nappa keskitasolle. Magneettihäiriöitä näyttö sieti kohtalaisen hyvin, mutta matkapuhelimen kenttä sai kuvan tanssimaan iloista kiperää polkkaa. Belineaan verrattuna Philips käyttää säätiminä painonappeja, joiden toiminta on kenties hivenen johdonmukaisempaa. Valikko on kuitenkin samanlainen ruudun valtaava seinämaalaus. Dokumentoinnin paikalla Philipsin mukana toimitetaan yksi cd-rom-levy. KIRKKAUS KUVANLAATU 1,9 % 0,21 0,24 7,5 % 0,26 83 % 90 % 79 % 93 % 89 % 86 % 95 % 81 % SAMSUNG SYNCMASTER 1200NF 7,86% 1,65 % Vaikuttaa vahvasti siltä, että Samsung on ainakin kuvaputkinäyttöjen osalta lopullisesti karistanut harteiltaan halpavalmistajan maineen. Testin toiseksi korkeiat pisteet jaettu ykköstila kuvanlaadussa ja paras hinta-laatusuhde puhuvat puolestaan. Näytön fokusointi oli keskialueella erinomainen ja laidoillakin hyvä. Yhdessä erinomaisen konvergenssin kanssa tämä takasi erinomaisen luettavuuden koko kuvaruudun alueella. Samsungin valontasaisuus oli hyvä ja värintasaisuus suorastaan erinomainen. Kuvan geometria oli hyvin hallinnassa ja virtalähteen regulointi oli moitteeton. Heijastuksenestokäsittelyltään näyttö oli testin kärjessä Eizon ja Sonyn kanssa. Magneettisia häiriöitä näyttö sieti kohtalaisen hyvin ja matkapuhelimen kentälle se oli täysin tunnoton. Samsungin säädinpainikkeet on sijoitettu esiin kääntyvään kojetauluun. Valikot ovat monipuoliset ja niiden säädöt ovat riittävän tarkat. Kääntövaroiltaan Samsung kuuluu testin niukimpaan ryhmään. Näytön mukana toimitetaan tuhdinoloinen dokumenttipaketti. KUVANLAATU, HINTA KÄÄNTÖVARAT 3,9 % 88 % 85 % 83 % 0,09 97 % 92 % 92 % 0,11 1,9 % 0,07 92 % W W W. M I K R O P C. N E T MikroPC 4 /

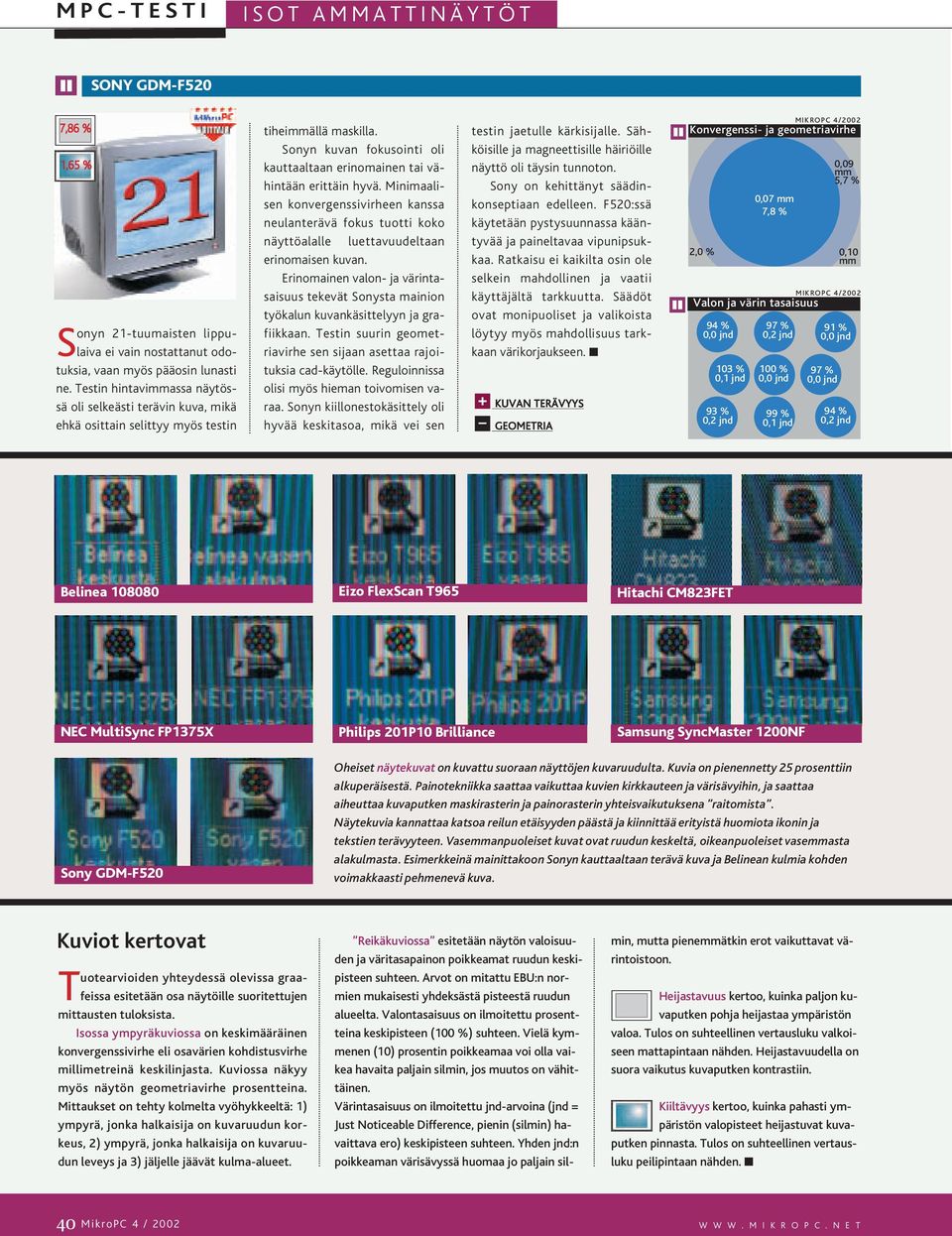

7 MPC-TESTI ISOT AMMATTINÄYTÖT SONY GDM-F520 7,86 % 1,65 % Sonyn 21-tuumaisten lippulaiva ei vain nostattanut odotuksia, vaan myös pääosin lunasti ne. Testin hintaviassa näytössä oli selkeästi terävin kuva, mikä ehkä osittain selittyy myös testin tiheiällä maskilla. Sonyn kuvan fokusointi oli kauttaaltaan erinomainen tai vähintään erittäin hyvä. Minimaalisen konvergenssivirheen kanssa neulanterävä fokus tuotti koko näyttöalalle luettavuudeltaan erinomaisen kuvan. Erinomainen valon- ja värintasaisuus tekevät Sonysta mainion työkalun kuvankäsittelyyn ja grafiikkaan. Testin suurin geometriavirhe sen sijaan asettaa rajoituksia cad-käytölle. Reguloinnissa olisi myös hieman toivomisen varaa. Sonyn kiillonestokäsittely oli hyvää keskitasoa, mikä vei sen testin jaetulle kärkisijalle. Sähköisille ja magneettisille häiriöille näyttö oli täysin tunnoton. Sony on kehittänyt säädinkonseptiaan edelleen. F520:ssä käytetään pystysuunnassa kääntyvää ja paineltavaa vipunipsukkaa. Ratkaisu ei kaikilta osin ole selkein mahdollinen ja vaatii käyttäjältä tarkkuutta. Säädöt ovat monipuoliset ja valikoista löytyy myös mahdollisuus tarkkaan värikorjaukseen. KUVAN TERÄVYYS GEOMETRIA 103 % 93 % 0,07 7,8 % 97 % 99 % 0,09 5,7 % 0,10 91 % 97 % Belinea Eizo FlexScan T965 Hitachi CM823FET NEC MultiSync FP1375X Philips 201P10 Brilliance Samsung SyncMaster 1200NF Sony GDM-F520 Oheiset näytekuvat on kuvattu suoraan näyttöjen kuvaruudulta. Kuvia on pienennetty 25 prosenttiin alkuperäisestä. Painotekniikka saattaa vaikuttaa kuvien kirkkauteen ja värisävyihin, ja saattaa aiheuttaa kuvaputken maskirasterin ja painorasterin yhteisvaikutuksena raitomista. Näytekuvia kannattaa katsoa reilun etäisyyden päästä ja kiinnittää erityistä huomiota ikonin ja tekstien terävyyteen. Vaseanpuoleiset kuvat ovat ruudun keskeltä, oikeanpuoleiset vaseasta alakulmasta. Esimerkkeinä mainittakoon Sonyn kauttaaltaan terävä kuva ja Belinean kulmia kohden voimakkaasti pehmenevä kuva. Kuviot kertovat Tuotearvioiden yhteydessä olevissa graafeissa esitetään osa näytöille suoritettujen mittausten tuloksista. Isossa ympyräkuviossa on keskimääräinen konvergenssivirhe eli osavärien kohdistusvirhe millimetreinä keskilinjasta. Kuviossa näkyy myös näytön geometriavirhe prosentteina. Mittaukset on tehty kolmelta vyöhykkeeltä: 1) ympyrä, jonka halkaisija on kuvaruudun korkeus, 2) ympyrä, jonka halkaisija on kuvaruudun leveys ja 3) jäljelle jäävät kulma-alueet. Reikäkuviossa esitetään näytön valoisuuden ja väritasapainon poikkeamat ruudun keskipisteen suhteen. Arvot on mitattu EBU:n normien mukaisesti yhdeksästä pisteestä ruudun alueelta. Valontasaisuus on ilmoitettu prosentteina keskipisteen () suhteen. Vielä kyenen (10) prosentin poikkeamaa voi olla vaikea havaita paljain silmin, jos muutos on vähittäinen. Värintasaisuus on ilmoitettu jnd-arvoina (jnd = Just Noticeable Difference, pienin (silmin) havaittava ero) keskipisteen suhteen. Yhden jnd:n poikkeaman värisävyssä huomaa jo paljain silmin, mutta pieneätkin erot vaikuttavat värintoistoon. Heijastavuus kertoo, kuinka paljon kuvaputken pohja heijastaa ympäristön valoa. Tulos on suhteellinen vertausluku valkoiseen mattapintaan nähden. Heijastavuudella on suora vaikutus kuvaputken kontrastiin. Kiiltävyys kertoo, kuinka pahasti ympäristön valopisteet heijastuvat kuvaputken pinnasta. Tulos on suhteellinen vertausluku peilipintaan nähden. 40 MikroPC 4 / 2002 W W W. M I K R O P C. N E T

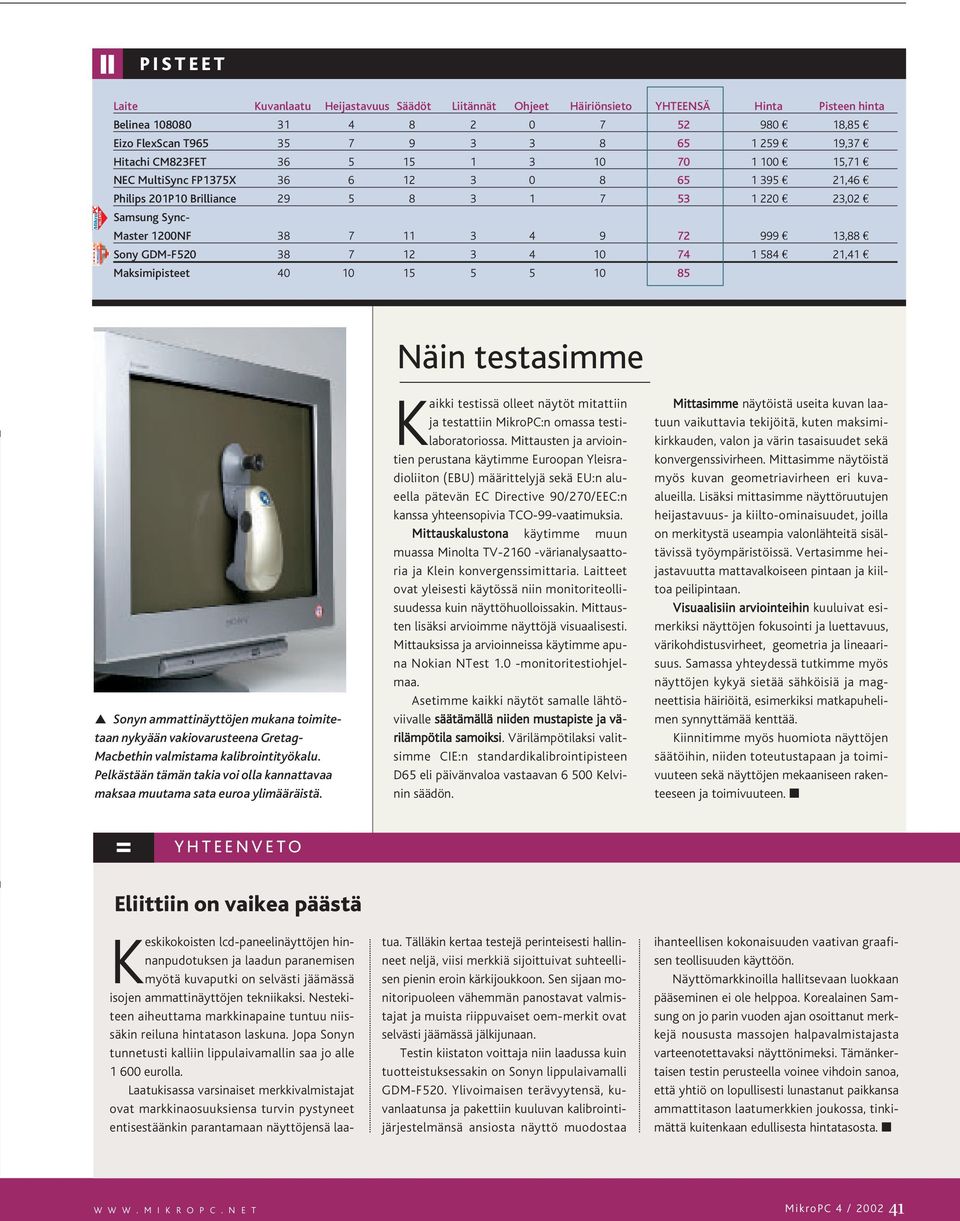

8 = PISTEET Laite Kuvanlaatu Heijastavuus Säädöt Liitännät Ohjeet Häiriönsieto YHTEENSÄ Hinta Pisteen hinta Belinea ,85 Eizo FlexScan T ,37 Hitachi CM823FET ,71 NEC MultiSync FP1375X ,46 Philips 201P10 Brilliance ,02 Samsung Sync- Master 1200NF ,88 Sony GDM-F ,41 Maksimipisteet Näin testasie Sonyn aattinäyttöjen mukana toimitetaan nykyään vakiovarusteena Gretag- Macbethin valmistama kalibrointityökalu. Pelkästään tämän takia voi olla kannattavaa maksaa muutama sata euroa ylimääräistä. Kaikki testissä olleet näytöt mitattiin ja testattiin MikroPC:n omassa testilaboratoriossa. Mittausten ja arviointien perustana käytie Euroopan Yleisradioliiton (EBU) määrittelyjä sekä EU:n alueella pätevän EC Directive 90/270/EEC:n kanssa yhteensopivia TCO-99-vaatimuksia. Mittauskalustona käytie muun muassa Minolta TV värianalysaattoria ja Klein konvergenssimittaria. Laitteet ovat yleisesti käytössä niin monitoriteollisuudessa kuin näyttöhuolloissakin. Mittausten lisäksi arvioie näyttöjä visuaalisesti. Mittauksissa ja arvioinneissa käytie apuna Nokian NTest 1.0 -monitoritestiohjelmaa. Asetie kaikki näytöt samalle lähtöviivalle säätämällä niiden mustapiste ja värilämpötila samoiksi. Värilämpötilaksi valitsie CIE:n standardikalibrointipisteen D65 eli päivänvaloa vastaavan Kelvinin säädön. Mittasie näytöistä useita kuvan laatuun vaikuttavia tekijöitä, kuten maksimikirkkauden, valon ja värin tasaisuudet sekä konvergenssivirheen. Mittasie näytöistä myös kuvan geometriavirheen eri kuvaalueilla. Lisäksi mittasie näyttöruutujen heijastavuus- ja kiilto-ominaisuudet, joilla on merkitystä useampia valonlähteitä sisältävissä työympäristöissä. Vertasie heijastavuutta mattavalkoiseen pintaan ja kiiltoa peilipintaan. Visuaalisiin arviointeihin kuuluivat esimerkiksi näyttöjen fokusointi ja luettavuus, värikohdistusvirheet, geometria ja lineaarisuus. Samassa yhteydessä tutkie myös näyttöjen kykyä sietää sähköisiä ja magneettisia häiriöitä, esimerkiksi matkapuhelimen synnyttämää kenttää. Kiinnitie myös huomiota näyttöjen säätöihin, niiden toteutustapaan ja toimivuuteen sekä näyttöjen mekaaniseen rakenteeseen ja toimivuuteen. = YHTEENVETO Eliittiin on vaikea päästä Keskikokoisten lcd-paneelinäyttöjen hinnanpudotuksen ja laadun paranemisen myötä kuvaputki on selvästi jäämässä isojen aattinäyttöjen tekniikaksi. Nestekiteen aiheuttama markkinapaine tuntuu niissäkin reiluna hintatason laskuna. Jopa Sonyn tunnetusti kalliin lippulaivamallin saa jo alle eurolla. Laatukisassa varsinaiset merkkivalmistajat ovat markkinaosuuksiensa turvin pystyneet entisestäänkin parantamaan näyttöjensä laatua. Tälläkin kertaa testejä perinteisesti hallinneet neljä, viisi merkkiä sijoittuivat suhteellisen pienin eroin kärkijoukkoon. Sen sijaan monitoripuoleen väheän panostavat valmistajat ja muista riippuvaiset oem-merkit ovat selvästi jäämässä jälkijunaan. Testin kiistaton voittaja niin laadussa kuin tuotteistuksessakin on Sonyn lippulaivamalli GDM-F520. Ylivoimaisen terävyytensä, kuvanlaatunsa ja pakettiin kuuluvan kalibrointijärjestelmänsä ansiosta näyttö muodostaa ihanteellisen kokonaisuuden vaativan graafisen teollisuuden käyttöön. Näyttömarkkinoilla hallitsevaan luokkaan pääseminen ei ole helppoa. Korealainen Samsung on jo parin vuoden ajan osoittanut merkkejä noususta massojen halpavalmistajasta varteenotettavaksi näyttönimeksi. Tämänkertaisen testin perusteella voinee vihdoin sanoa, että yhtiö on lopullisesti lunastanut paikkansa aattitason laatumerkkien joukossa, tinkimättä kuitenkaan edullisesta hintatasosta. W W W. M I K R O P C. N E T MikroPC 4 /
