HP LASERJET ENTERPRISE 600 M601-, M602- JA M603-SARJAN TULOSTIMET. Käyttöopas

Transkriptio

1 HP LASERJET ENTERPRISE 600 M601-, M602- JA M603-SARJAN TULOSTIMET Käyttöopas

2

3 HP LaserJet Enterprise 600 M601-, M602- ja M603-sarjan tulostimet Käyttöopas

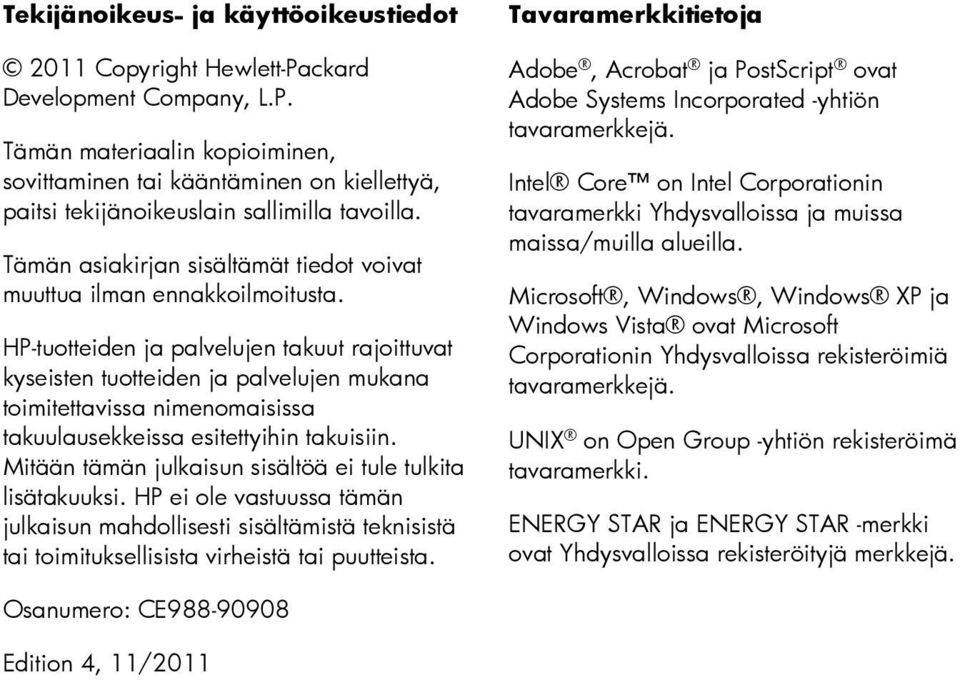

4 Tekijänoikeus- ja käyttöoikeustiedot 2011 Copyright Hewlett-Packard Development Company, L.P. Tämän materiaalin kopioiminen, sovittaminen tai kääntäminen on kiellettyä, paitsi tekijänoikeuslain sallimilla tavoilla. Tämän asiakirjan sisältämät tiedot voivat muuttua ilman ennakkoilmoitusta. HP-tuotteiden ja palvelujen takuut rajoittuvat kyseisten tuotteiden ja palvelujen mukana toimitettavissa nimenomaisissa takuulausekkeissa esitettyihin takuisiin. Mitään tämän julkaisun sisältöä ei tule tulkita lisätakuuksi. HP ei ole vastuussa tämän julkaisun mahdollisesti sisältämistä teknisistä tai toimituksellisista virheistä tai puutteista. Tavaramerkkitietoja Adobe, Acrobat ja PostScript ovat Adobe Systems Incorporated -yhtiön tavaramerkkejä. Intel Core on Intel Corporationin tavaramerkki Yhdysvalloissa ja muissa maissa/muilla alueilla. Microsoft, Windows, Windows XP ja Windows Vista ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. UNIX on Open Group -yhtiön rekisteröimä tavaramerkki. ENERGY STAR ja ENERGY STAR -merkki ovat Yhdysvalloissa rekisteröityjä merkkejä. Osanumero: CE Edition 4, 11/2011

5 Tässä oppaassa käytettyjä merkintätapoja VIHJE: Vihjeet sisältävät hyödyllisiä vinkkejä tai pikatoimintoja. HUOMAUTUS: suorittamisessa. Huomautukset ovat tärkeitä tietoja, jotka selittävät käsitteen tai neuvovat tehtävän VAROITUS: Varoituksissa on ohjeita, joita on noudatettava tietojen katoamisen tai laitteen vaurioitumisen estämiseksi. VAARA Vaara-kohdissa on ohjeita, joita on noudatettava henkilövahinkojen, suurten tietomäärien katoamisen tai laitteen vakavan vaurioitumisen estämiseksi. FIWW iii

6 iv Tässä oppaassa käytettyjä merkintätapoja FIWW

7 Sisällysluettelo 1 Perustietoja tuotteesta... 1 Mallivertailu... 2 HP LaserJet Enterprise 600 M601 -mallit... 2 HP LaserJet Enterprise 600 M602 -mallit... 3 HP LaserJet Enterprise 600 M603 -mallit... 4 Ympäristöä suojelevat ominaisuudet... 5 Helppokäyttötoiminnot... 6 Tuotteen kuvat... 7 Laite edestä... 7 Laite takaa... 8 Liitäntäportit... 9 Sarjanumeron ja mallinumeron sijainti Ohjauspaneelin valikot Ohjauspaneelin sisältö Hae työ USB-laitteesta -valikko Avaa laitteen muistista -valikko Tarvikkeet -valikko Lokerot-valikko Hallintavalikko Raportit-valikko Yleisasetukset-valikko Avaa USB-laitteesta -asetukset -valikko Yleiset tulostusasetukset -valikko Oletustulostusasetukset -valikko Näyttöasetukset-valikko Tarvikkeiden hallinta -valikko Lokeroiden hallinta -valikko Nitoja-/pinontalokeroasetukset -valikko Monilokeroisen postilaatikon asetukset -valikko Verkkoasetukset-valikko FIWW v

8 Vianmääritys-valikko Laitteen huolto -valikko Varmuuskopiointi/Palautus-valikko Kalibrointi/puhdistus-valikko Laiteohjelmiston USB-päivitys -valikko Palvelu-valikko Windows-ohjelmia Tuetut Windows-käyttöjärjestelmät ja -tulostinohjaimet Valitse oikea Windows-tulostinohjain HP:n yleistulostinohjain (UPD) UPD-asennustilas Tulostustyöasetusten muuttaminen Windowsissa Tulostusasetusten arvojärjestys Kaikkien tulostustöiden asetusten muuttaminen ohjelman sulkemiseen saakka Kaikkien tulostustöiden oletusasetusten muuttaminen Laitteen kokoonpanoasetusten muuttaminen Tulostinohjaimen poistaminen Windowsissa Windows-apuohjelmat HP Web Jetadmin HP:n sulautettu Web-palvelin HP eprint Muiden käyttöjärjestelmien ohjelmistot Laitteen käyttäminen Macintoshissa Macintosh-ohjelmisto Tuetut Mac-käyttöjärjestelmät ja -tulostinohjaimet Ohjelmiston asennus Macintosh-käyttöjärjestelmissä Ohjelmiston asennus suoraan laitteeseen liitettyihin Macintosh-tietokoneisiin Ohjelmiston asennus kiinteässä verkossa olevaan Macintosh-tietokoneeseen IP-osoitteen määrittäminen Ohjelmiston asentaminen Tulostinohjaimen poistaminen Mac-käyttöjärjestelmissä Tulostusasetusten tärkeys Macintoshissa Tulostinohjaimen asetusten muuttaminen Macintoshissa Kaikkien tulostustöiden asetusten muuttaminen ohjelman sulkemiseen saakka Kaikkien tulostustöiden oletusasetusten muuttaminen Laitteen kokoonpanoasetusten muuttaminen Mac-tietokoneiden ohjelmisto HP-apuohjelma Macintosh-tietokoneisiin HP Printer Utility -ohjelman käynnistäminen vi FIWW

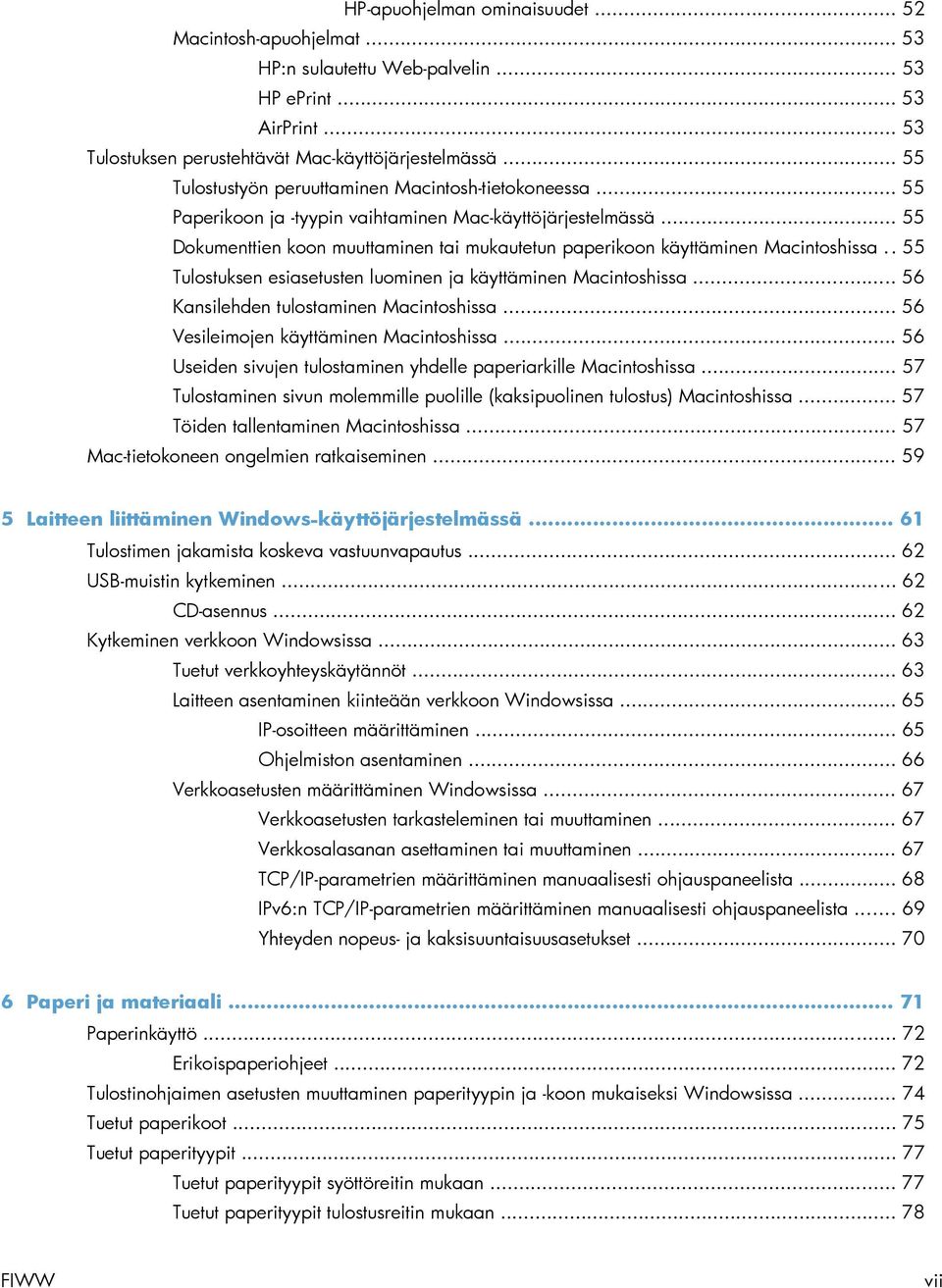

9 HP-apuohjelman ominaisuudet Macintosh-apuohjelmat HP:n sulautettu Web-palvelin HP eprint AirPrint Tulostuksen perustehtävät Mac-käyttöjärjestelmässä Tulostustyön peruuttaminen Macintosh-tietokoneessa Paperikoon ja -tyypin vaihtaminen Mac-käyttöjärjestelmässä Dokumenttien koon muuttaminen tai mukautetun paperikoon käyttäminen Macintoshissa.. 55 Tulostuksen esiasetusten luominen ja käyttäminen Macintoshissa Kansilehden tulostaminen Macintoshissa Vesileimojen käyttäminen Macintoshissa Useiden sivujen tulostaminen yhdelle paperiarkille Macintoshissa Tulostaminen sivun molemmille puolille (kaksipuolinen tulostus) Macintoshissa Töiden tallentaminen Macintoshissa Mac-tietokoneen ongelmien ratkaiseminen Laitteen liittäminen Windows-käyttöjärjestelmässä Tulostimen jakamista koskeva vastuunvapautus USB-muistin kytkeminen CD-asennus Kytkeminen verkkoon Windowsissa Tuetut verkkoyhteyskäytännöt Laitteen asentaminen kiinteään verkkoon Windowsissa IP-osoitteen määrittäminen Ohjelmiston asentaminen Verkkoasetusten määrittäminen Windowsissa Verkkoasetusten tarkasteleminen tai muuttaminen Verkkosalasanan asettaminen tai muuttaminen TCP/IP-parametrien määrittäminen manuaalisesti ohjauspaneelista IPv6:n TCP/IP-parametrien määrittäminen manuaalisesti ohjauspaneelista Yhteyden nopeus- ja kaksisuuntaisuusasetukset Paperi ja materiaali Paperinkäyttö Erikoispaperiohjeet Tulostinohjaimen asetusten muuttaminen paperityypin ja -koon mukaiseksi Windowsissa Tuetut paperikoot Tuetut paperityypit Tuetut paperityypit syöttöreitin mukaan Tuetut paperityypit tulostusreitin mukaan FIWW vii

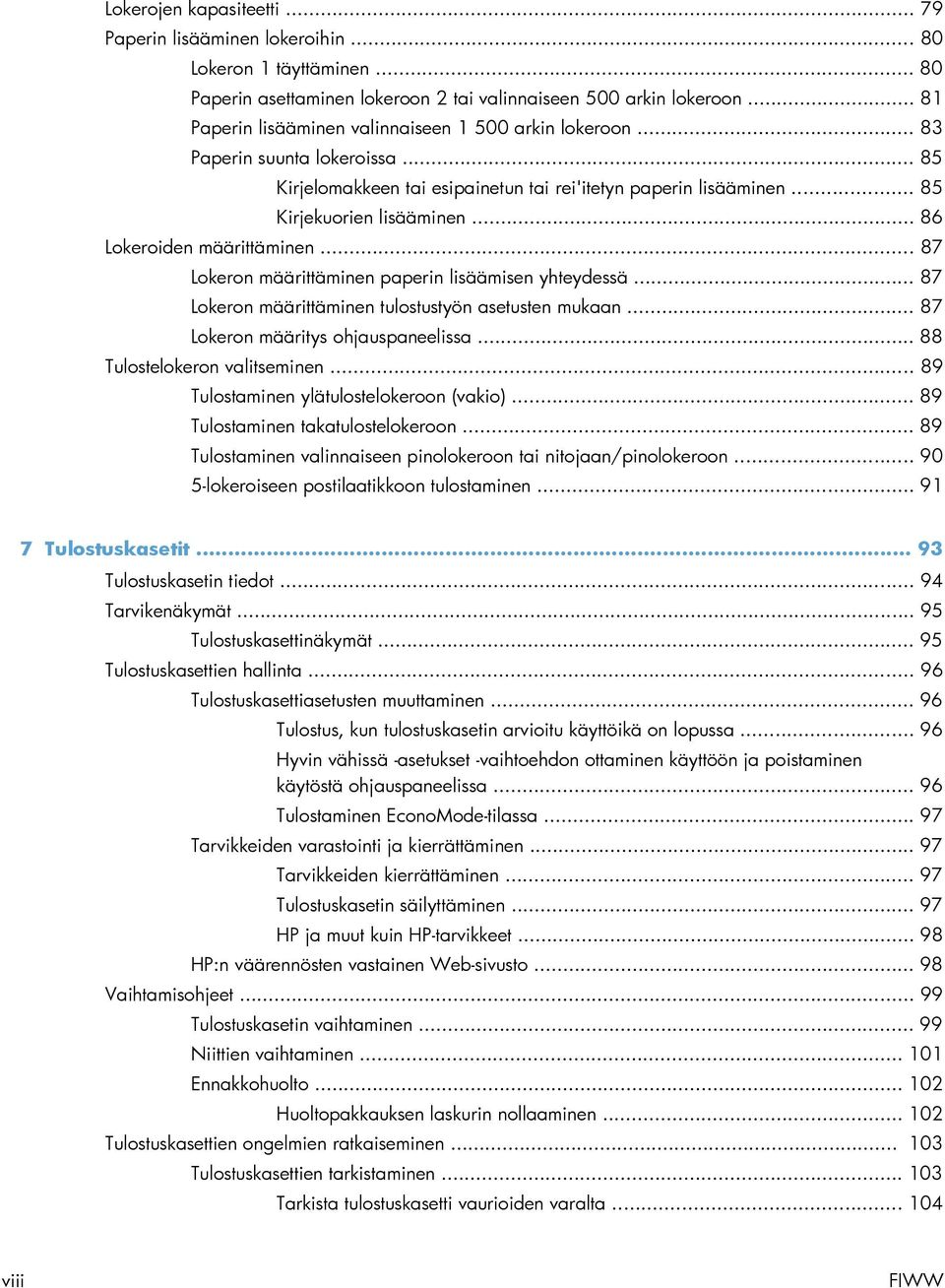

10 Lokerojen kapasiteetti Paperin lisääminen lokeroihin Lokeron 1 täyttäminen Paperin asettaminen lokeroon 2 tai valinnaiseen 500 arkin lokeroon Paperin lisääminen valinnaiseen arkin lokeroon Paperin suunta lokeroissa Kirjelomakkeen tai esipainetun tai rei'itetyn paperin lisääminen Kirjekuorien lisääminen Lokeroiden määrittäminen Lokeron määrittäminen paperin lisäämisen yhteydessä Lokeron määrittäminen tulostustyön asetusten mukaan Lokeron määritys ohjauspaneelissa Tulostelokeron valitseminen Tulostaminen ylätulostelokeroon (vakio) Tulostaminen takatulostelokeroon Tulostaminen valinnaiseen pinolokeroon tai nitojaan/pinolokeroon lokeroiseen postilaatikkoon tulostaminen Tulostuskasetit Tulostuskasetin tiedot Tarvikenäkymät Tulostuskasettinäkymät Tulostuskasettien hallinta Tulostuskasettiasetusten muuttaminen Tulostus, kun tulostuskasetin arvioitu käyttöikä on lopussa Hyvin vähissä -asetukset -vaihtoehdon ottaminen käyttöön ja poistaminen käytöstä ohjauspaneelissa Tulostaminen EconoMode-tilassa Tarvikkeiden varastointi ja kierrättäminen Tarvikkeiden kierrättäminen Tulostuskasetin säilyttäminen HP ja muut kuin HP-tarvikkeet HP:n väärennösten vastainen Web-sivusto Vaihtamisohjeet Tulostuskasetin vaihtaminen Niittien vaihtaminen Ennakkohuolto Huoltopakkauksen laskurin nollaaminen Tulostuskasettien ongelmien ratkaiseminen Tulostuskasettien tarkistaminen Tarkista tulostuskasetti vaurioiden varalta viii FIWW

11 Toistuvat jäljet Tulosta tarvikkeiden tilasivu Ohjauspaneelin tarvikeilmoitusten tulkitseminen Tulostustehtävät Tulostustyön peruuttaminen Windows-tietokoneessa Tulostuksen perustehtävät Windows-käyttöjärjestelmässä Tulostinohjaimen avaaminen Windowsissa Tulostusasetusten ohjeet Windowsissa Tulostettavien kopioiden määrän muuttaminen Windowsissa Valitse Windowsissa uudelleen käytettävät mukautetun tulostuksen asetukset Käytä tulostuksen pikavalintaa Windowsissa Tulostuksen pikavalintojen luominen Tulostuslaadun parantaminen Windowsissa Paperikoon valitseminen Windowsissa Mukautetun paperikoon valitseminen Windowsissa Paperityypin valitseminen Windowsissa Paperilokeron valitseminen Windowsissa Molemmille puolille (kaksipuolisesti) tulostaminen Windowsissa Manuaalinen molemmille puolille (kaksipuolisesti) tulostaminen Windowsissa 118 Automaattinen molemmille puolille tulostaminen Windowsissa Useiden sivujen tulostaminen arkille Windowsissa Sivun suunnan valitseminen Windowsissa HP eprint -apuohjelman käyttäminen Tulostuksen lisätehtävät Windows-käyttöjärjestelmässä Esipainetulle kirjelomakkeelle tai lomakkeille tulostaminen Windowsissa Erikoispaperille, tarroille tai kalvoille tulostaminen Windowsissa Ensimmäisen tai viimeisen sivun tulostaminen eri paperille Windowsissa Asiakirjan skaalaaminen sivulle sopivaksi Windowsissa Vesileiman lisääminen asiakirjaan Windowsissa Vihkon luominen Windowsissa Tulostusasetusten valitseminen Windowsissa Tulostelokeron valitseminen Windowsissa Nidonta-asetusten valitseminen Windowsissa Työn säilytystoimintojen käyttäminen Windowsissa Tallennetun työn luominen Windowsissa Tallennetun työn tulostaminen Tallennetun työn poistaminen Töiden tallennusasetusten määrittäminen Windowsissa Tulosta yksi kopio tarkistettavaksi ennen kaikkien kopioiden tulostamista FIWW ix

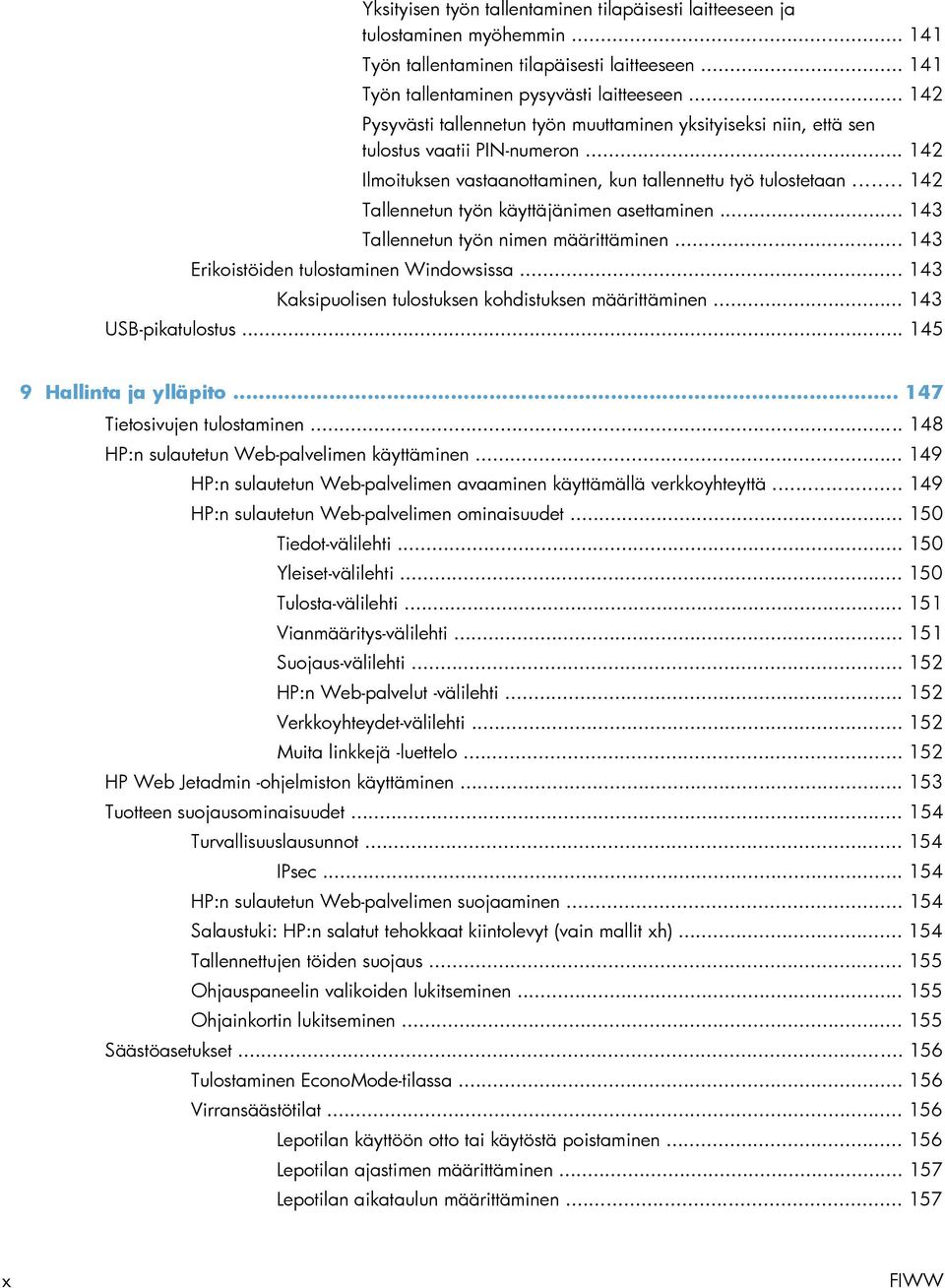

12 Yksityisen työn tallentaminen tilapäisesti laitteeseen ja tulostaminen myöhemmin Työn tallentaminen tilapäisesti laitteeseen Työn tallentaminen pysyvästi laitteeseen Pysyvästi tallennetun työn muuttaminen yksityiseksi niin, että sen tulostus vaatii PIN-numeron Ilmoituksen vastaanottaminen, kun tallennettu työ tulostetaan Tallennetun työn käyttäjänimen asettaminen Tallennetun työn nimen määrittäminen Erikoistöiden tulostaminen Windowsissa Kaksipuolisen tulostuksen kohdistuksen määrittäminen USB-pikatulostus Hallinta ja ylläpito Tietosivujen tulostaminen HP:n sulautetun Web-palvelimen käyttäminen HP:n sulautetun Web-palvelimen avaaminen käyttämällä verkkoyhteyttä HP:n sulautetun Web-palvelimen ominaisuudet Tiedot-välilehti Yleiset-välilehti Tulosta-välilehti Vianmääritys-välilehti Suojaus-välilehti HP:n Web-palvelut -välilehti Verkkoyhteydet-välilehti Muita linkkejä -luettelo HP Web Jetadmin -ohjelmiston käyttäminen Tuotteen suojausominaisuudet Turvallisuuslausunnot IPsec HP:n sulautetun Web-palvelimen suojaaminen Salaustuki: HP:n salatut tehokkaat kiintolevyt (vain mallit xh) Tallennettujen töiden suojaus Ohjauspaneelin valikoiden lukitseminen Ohjainkortin lukitseminen Säästöasetukset Tulostaminen EconoMode-tilassa Virransäästötilat Lepotilan käyttöön otto tai käytöstä poistaminen Lepotilan ajastimen määrittäminen Lepotilan aikataulun määrittäminen x FIWW

13 Muistin ja sisäisten USB-laitteiden asentaminen Yleiskuvaus Muistin asentaminen Muistin asentaminen laitteeseen Muistin ottaminen käyttöön DIMM-muistimoduulin asennuksen tarkistaminen Muistin varaaminen Sisäisten USB-laitteiden asentaminen Laitteen puhdistaminen Paperiradan puhdistaminen Tuotepäivitykset Ongelmanratkaisu Ohjeet Ongelmanratkaisun tarkistusluettelo Laitteen suorituskykyyn vaikuttavat tekijät Tehdasasetusten palauttaminen Ohjauspaneelin ilmoitusten tulkitseminen Ohjauspaneelin ilmoitustyypit Ohjauspaneelin ilmoitukset Laite ottaa paperit sisäänsä virheellisesti tai tukkeutuu Laite ei poimi paperia Laite poimii useita paperiarkkeja Paperitukosten estäminen Tukosten poistaminen Tukoksen sijainti Tukosten poistaminen tulostealueilta Paperitukosten poistaminen takatulostelokerosta Tukosten poistaminen valinnaisesta pinolokerosta tai nitojasta/pinolokerosta. 178 Paperitukosten poistaminen valinnaisesta pinolokerosta tai nitojasta/pinolokerosta Niittitukosten poistaminen valinnaisesta nitojasta/pinolokerosta Tukosten poistaminen valinnaisesta 5-lokeroisesta postilaatikosta Paperitukosten poistaminen kiinnitysyksikön alueelta Paperitukosten poistaminen valinnaisesta kääntöyksiköstä Tukosten poistaminen lokeroista Tukosten poistaminen lokerosta Tukosten poistaminen lokerosta 2 tai valinnaisesta 500 arkin lokerosta Tukosten poistaminen valinnaisesta arkin lokerosta Tukosten poistaminen valinnaisesta kirjekuorilokerosta Tukosten poistaminen yläkannen ja tulostuskasetin alueelta FIWW xi

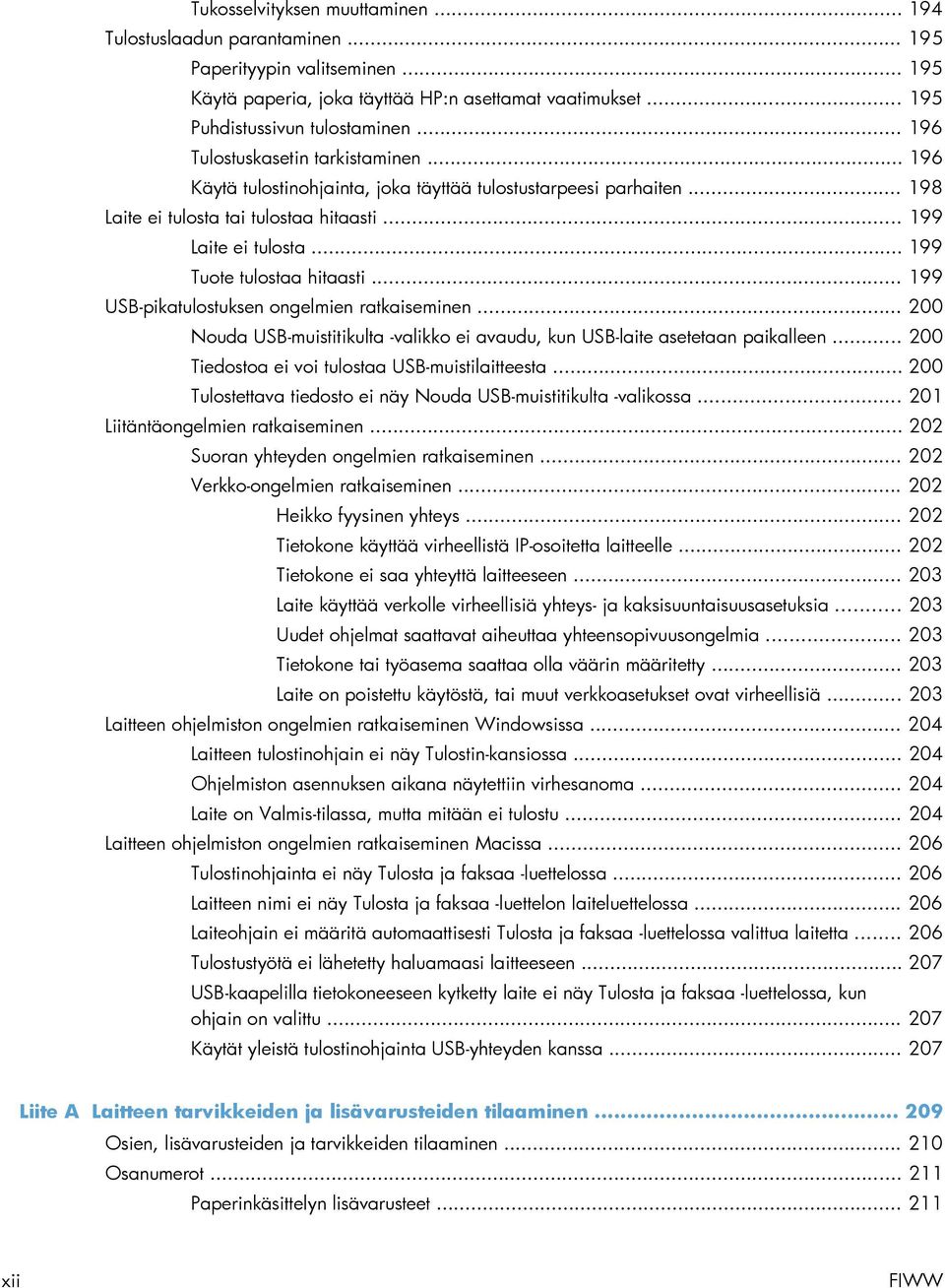

14 Tukosselvityksen muuttaminen Tulostuslaadun parantaminen Paperityypin valitseminen Käytä paperia, joka täyttää HP:n asettamat vaatimukset Puhdistussivun tulostaminen Tulostuskasetin tarkistaminen Käytä tulostinohjainta, joka täyttää tulostustarpeesi parhaiten Laite ei tulosta tai tulostaa hitaasti Laite ei tulosta Tuote tulostaa hitaasti USB-pikatulostuksen ongelmien ratkaiseminen Nouda USB-muistitikulta -valikko ei avaudu, kun USB-laite asetetaan paikalleen Tiedostoa ei voi tulostaa USB-muistilaitteesta Tulostettava tiedosto ei näy Nouda USB-muistitikulta -valikossa Liitäntäongelmien ratkaiseminen Suoran yhteyden ongelmien ratkaiseminen Verkko-ongelmien ratkaiseminen Heikko fyysinen yhteys Tietokone käyttää virheellistä IP-osoitetta laitteelle Tietokone ei saa yhteyttä laitteeseen Laite käyttää verkolle virheellisiä yhteys- ja kaksisuuntaisuusasetuksia Uudet ohjelmat saattavat aiheuttaa yhteensopivuusongelmia Tietokone tai työasema saattaa olla väärin määritetty Laite on poistettu käytöstä, tai muut verkkoasetukset ovat virheellisiä Laitteen ohjelmiston ongelmien ratkaiseminen Windowsissa Laitteen tulostinohjain ei näy Tulostin-kansiossa Ohjelmiston asennuksen aikana näytettiin virhesanoma Laite on Valmis-tilassa, mutta mitään ei tulostu Laitteen ohjelmiston ongelmien ratkaiseminen Macissa Tulostinohjainta ei näy Tulosta ja faksaa -luettelossa Laitteen nimi ei näy Tulosta ja faksaa -luettelon laiteluettelossa Laiteohjain ei määritä automaattisesti Tulosta ja faksaa -luettelossa valittua laitetta Tulostustyötä ei lähetetty haluamaasi laitteeseen USB-kaapelilla tietokoneeseen kytketty laite ei näy Tulosta ja faksaa -luettelossa, kun ohjain on valittu Käytät yleistä tulostinohjainta USB-yhteyden kanssa Liite A Laitteen tarvikkeiden ja lisävarusteiden tilaaminen Osien, lisävarusteiden ja tarvikkeiden tilaaminen Osanumerot Paperinkäsittelyn lisävarusteet xii FIWW

15 Asiakkaan vaihdettavissa olevat osat Kaapelit ja liittymät Liite B Huolto ja tuki Hewlett-Packardin rajoitetun takuun lauseke HP:n Premium Protection -takuu: LaserJet-tulostuskasetin rajoitettu takuu Tulostuskasettiin tallennetut tiedot Käyttöoikeussopimus Customer Self Repair -takuupalvelu Asiakastuki Laitteen pakkaaminen uudelleen Liite C Laitteen tekniset tiedot Mitat Virrankulutus, sähkötekniset tiedot ja äänipäästöt Käyttöympäristö Liite D Säädöksiä koskevat tiedot FCC:n säännökset Tuotteen ympäristöystävällisyys Ympäristönsuojelu Otsonintuotanto Tehonkulutus Väriaineen kulutus Paperinkulutus Muovit HP LaserJet -tulostustarvikkeet Palautus- ja kierrätysohjeet Yhdysvallat ja Puerto Rico Usean kasetin palauttaminen Yhden kasetin palautus Lähettäminen Palautukset muualla kuin Yhdysvalloissa Tulostusmateriaali Rajoitukset Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella Kemikaalit Material Safety Data Sheet (MSDS) (Käyttöturvallisuustiedote) Lisätietoja Ilmoitus säännösten noudattamisesta FIWW xiii

16 Turvallisuustiedotteet Laserturvallisuus Kanadan DOC-säädökset VCCI-ilmoitus (Japani) Virtajohtoon liittyvät ohjeet Virtajohtoa koskeva ilmoitus (Japani) EMC-lausunto (Kiina) EMC-lausunto (Korea) EMI-tiedote (Taiwan) Tuotteen vakaus Laser-ilmoitus Suomea varten GS-merkintä (Saksa) Ainetaulukko (Kiina) Vaarallisten aineiden rajoituksia koskeva ilmoitus (Turkki) Hakemisto xiv FIWW

17 1 Perustietoja tuotteesta Mallivertailu Ympäristöä suojelevat ominaisuudet Helppokäyttötoiminnot Tuotteen kuvat FIWW 1

18 Mallivertailu HP LaserJet Enterprise 600 M601 -mallit M601n -tulostin CE989A Tulostaa jopa 45 sivua minuutissa (sivua/min) letter-koossa ja 43 sivua/min A4-koossa Sulautettu HP Jetdirect -verkko Sisältää 512 megatavua (Mt) käyttömuistia (RAM). Laajennettavissa 1 gigatavuun (Gt). 4 Gt:n SSM-muisti Lokeroon 1 mahtuu enintään 100 arkkia Lokeroon 2 mahtuu enintään 500 arkkia 500 arkin tulostelokero (tulostuspuoli alaspäin) 100 arkin tulostelokero (tulostuspuoli ylöspäin) Nelirivinen graafinen ohjauspaneelin värinäyttö Hi-Speed USB 2.0 -portti Host USB -tulostusportti USB-pikatulostusportti Yksi vapaa DIMM-muistipaikka M601dn -tulostin CE990A Samat ominaisuudet kuin HP LaserJet Enterprise 600 M601n -tulostimella ja lisäksi seuraavat: Kaksipuolisen tulostuksen lisälaite automaattista kaksipuolista tulostusta varten Langaton verkkotulostus 2 Luku 1 Perustietoja tuotteesta FIWW

19 HP LaserJet Enterprise 600 M602 -mallit M602n -tulostin CE991A Tulostaa jopa 52 sivua minuutissa (sivua/min) letter-koossa ja 50 sivua/min A4-koossa Sulautettu HP Jetdirect -verkko Sisältää 512 megatavua (Mt) käyttömuistia (RAM). Laajennettavissa 1 gigatavuun (Gt). 4 Gt:n SSM-muisti Lokeroon 1 mahtuu enintään 100 arkkia Nelirivinen graafinen ohjauspaneelin värinäyttö Numeronäppäimistö Hi-Speed USB 2.0 -portti Host USB -tulostusportti USB-pikatulostusportti Yksi vapaa DIMM-muistipaikka USB-pikatulostusportti Lokeroon 2 mahtuu enintään 500 arkkia Laiteliitäntäpaikka 500 arkin tulostelokero (tulostuspuoli alaspäin) 100 arkin tulostelokero (tulostuspuoli ylöspäin) M602dn -tulostin CE992A Samat ominaisuudet kuin HP LaserJet Enterprise 600 M602n -tulostimella ja lisäksi seuraavat: Kaksipuolisen tulostuksen lisälaite automaattista kaksipuolista tulostusta varten Langaton verkkotulostus M602x -tulostin CE993A Samat ominaisuudet kuin HP LaserJet Enterprise 600 M602n -tulostimella ja lisäksi seuraavat: Kaksipuolisen tulostuksen lisälaite automaattista kaksipuolista tulostusta varten Yksi 500 arkin lisäsyöttölokero (lokero 3) Langaton verkkotulostus FIWW Mallivertailu 3

20 HP LaserJet Enterprise 600 M603 -mallit M603n -tulostin CE994A Tulostaa jopa 62 sivua minuutissa (sivua/min) letter-koossa ja 60 sivua/min A4-koossa Sulautettu HP Jetdirect -verkko Sisältää 512 megatavua (Mt) käyttömuistia (RAM). Laajennettavissa 1 gigatavuun (Gt). 4 Gt:n SSM-muisti Lokeroon 1 mahtuu enintään 100 arkkia Nelirivinen graafinen ohjauspaneelin värinäyttö Numeronäppäimistö Hi-Speed USB 2.0 -portti Host USB -tulostusportti USB-pikatulostusportti Yksi vapaa DIMM-muistipaikka USB-pikatulostusportti Lokeroon 2 mahtuu enintään 500 arkkia Laiteliitäntäpaikka 500 arkin tulostelokero (tulostuspuoli alaspäin) 100 arkin tulostelokero (tulostuspuoli ylöspäin) M603dn -tulostin CE995A Samat ominaisuudet kuin HP LaserJet Enterprise 600 M603n -tulostimella ja lisäksi seuraavat: Kaksipuolisen tulostuksen lisälaite automaattista kaksipuolista tulostusta varten Langaton verkkotulostus M603xh -tulostin CE996A Samat ominaisuudet kuin HP LaserJet Enterprise 600 M603n -tulostimella ja lisäksi seuraavat: Kaksipuolisen tulostuksen lisälaite automaattista kaksipuolista tulostusta varten Langaton verkkotulostus Yksi 500 arkin lisäsyöttölokero (lokero 3) 250 Gt:n HP:n tehokas salattu kiintolevy (korvaa 4 Gt:n SSM-muistin malleissa n ja dn) 4 Luku 1 Perustietoja tuotteesta FIWW

21 Ympäristöä suojelevat ominaisuudet Kaksipuolinen tulostus Useiden sivujen tulostaminen arkille Kierrätys Säästä paperia käyttämällä kaksipuolista tulostusta oletustulostusasetuksena. Säästä paperia tulostamalla asiakirjan kaksi sivua tai useampia sivuja vierekkäin yhdelle paperiarkille. Käytä ominaisuutta tulostinohjaimen kautta. Vähennä jätettä käyttämällä uusiopaperia. Kierrätä tulostuskasetteja HP:n palautusohjelmassa. Energiansäästö HP Smart Web -tulostus Säästä energiaa käyttämällä laitteen lepotilaa. HP Smart Web -tulostustoiminnolla voit valita, tallentaa ja järjestää tekstiä ja kuvia useilta websivuilta ja sen jälkeen muokata niitä ja tulostaa ne juuri sellaisina kuin ne näkyvät näytössä. Siten voit tulostaa tarvittavat tiedot ja minimoida jätteen määrän. Lataa HP Smart Web Printing osoitteesta Työn säilytys Työn säilytysominaisuuksilla voit hallita tulostustöitä. Käyttämällä työn säilytystoimintoa voit aloittaa tulostamisen ollessasi jaetun laitteen luona. Siten vältät tulostustöiden häviämisen ja uudelleentulostuksen. FIWW Ympäristöä suojelevat ominaisuudet 5

22 Helppokäyttötoiminnot Laitteessa on useita ominaisuuksia, jotka tekevät siitä helppokäyttöisen. Online-käyttöopas, joka on yhteensopiva ruudunlukuohjelmien kanssa. Tulostuskasetit voidaan asettaa ja poistaa yhdellä kädellä. Kaikki luukut ja kannet voidaan avata yhdellä kädellä. Tulostusmateriaali voidaan lisätä lokeroon 1 yhdellä kädellä. 6 Luku 1 Perustietoja tuotteesta FIWW

23 Tuotteen kuvat Laite edestä Ylätulostelokero 2 Ohjauspaneeli (malleissa M602 ja M603 on numeronäppäimistö) 3 Yläkansi (kannen alla on tulostuskasetti) 4 USB-pikatulostusportti 5 Lokero 1 (avataan vetämällä) 6 Virtapainike 7 Lokero 2 FIWW Tuotteen kuvat 7

24 Laite takaa Takatulostelokero (avataan vetämällä) 2 Kaksipuolisen tulostuksen lisälaitteen asennuspaikan kansi (poista tämä, kun asennat kaksipuolisen tulostuksen lisälaitteen) 3 Liitäntäportit 4 Oikeanpuoleinen luukku (DIMM-muistipaikka) 5 Laiteintegraatiopaikka (vain malleissa M602 ja M603) 8 Luku 1 Perustietoja tuotteesta FIWW

25 Liitäntäportit RJ-45-verkkoliitäntä 2 Virtajohdon liitäntä 3 USB-liitäntä fonttien ja muiden ulkoisten ratkaisujen lisäämiseen (liittimellä saattaa olla irrotettava suojus) 4 Paikka vaijerityyppiselle turvalukolle 5 Hi-speed USB 2.0 -liitäntä suoraan tietokoneeseen liittämistä varten Sarjanumeron ja mallinumeron sijainti Tarra, jossa on laitteen malli- ja sarjanumerot, on laitteen taustapaneelissa. FIWW Tuotteen kuvat 9

26 10 Luku 1 Perustietoja tuotteesta FIWW

27 2 Ohjauspaneelin valikot Ohjauspaneelin sisältö Hae työ USB-laitteesta -valikko Avaa laitteen muistista -valikko Tarvikkeet -valikko Lokerot-valikko Hallintavalikko Laitteen huolto -valikko FIWW 11

28 Ohjauspaneelin sisältö Ohjauspaneelista saat tietoa laitteen ja töiden tilasta ja voit määrittää laitteen asetukset Numero Painike tai merkkivalo Toiminto 1 Ohjauspaneelin näyttö Näyttää tilatietoja, valikot, ohjetietoja ja virheilmoituksia. 2 Ylänuolipainike Siirtyy luettelon edelliseen kohtaan tai lisää numeroarvoa 3 Ohjepainike Antaa tietoja ohjauspaneelin näytön viesteistä. 4 OK-painike Tallentaa kohteelle valitun arvon Toteuttaa ohjauspaneelin näytöstä valitun toiminnon Poistaa virhetilan, jos se on mahdollista 5 Pysäytyspainike Peruuttaa nykyisen tulostustyön ja poistaa paperit laitteesta. 6 Alanuolipainike Siirtyy luettelon seuraavaan kohtaan tai vähentää numeroarvoa 7 Paluupainike Palaa valikkorakenteen edelliselle tasolle tai palaa edelliseen lukemaan 8 Aloituspainike Avaa ja sulkee valikot. 9 Valmis-valo Palaa: Laite on online-tilassa ja valmis tulostamaan. Ei pala: Laite ei voi vastaanottaa tietoja, koska se on offline-tilassa (keskeytetty) tai virhetilassa. Vilkkuu: Laite on siirtymässä offline-tilaan. Laite keskeyttää käynnissä olevan tulostustyön ja poistaa paperiradalla olevat paperit. 10 Tiedot-merkkivalo Palaa: Laitteessa on tulostettavia tietoja, mutta se odottaa, kunnes kaikki tiedot ovat saapuneet. Ei pala: Laitteessa ei ole tulostettavia tietoja. Vilkkuu: Laite käsittelee tai tulostaa tulostustyötä. 11 Huomio-valo Palaa: Laitteessa on ilmennyt virhe. Katso ohjauspaneelin näyttöä. Ei pala: Laite toimii virheettömästi. Vilkkuu: Toiminto vaatii käyttäjän toimenpiteitä. Katso ohjauspaneelin näyttöä. 12 Luku 2 Ohjauspaneelin valikot FIWW

29 Numero Painike tai merkkivalo Toiminto 12 Kansio- tai STAR (Secure Transaction Access Retrieval) -painike Sallii Hae työ -valikon nopean käytön HUOMAUTUS: Tätä painiketta ei ole M601- malleissa. 13 Peruutuspainike Palauttaa arvot oletuksiin ja poistuu ohjenäytöstä HUOMAUTUS: Tätä painiketta ei ole M601- malleissa. 14 Numeronäppäimistö Numeeristen arvojen syöttö HUOMAUTUS: Tätä painiketta ei ole M601- malleissa. FIWW Ohjauspaneelin sisältö 13

30 Hae työ USB-laitteesta -valikko HUOMAUTUS: Tämä toiminto ei voi käyttää, ennen kuin se on otettu käyttöön ohjauspaneelin valikoista tai HP:n sulautetusta Web-palvelimesta. Voit ottaa tämän toiminnon käyttöön ohjauspaneelin valikoista avaamalla Hallinta-valikosta Avaa USB-laitteesta -asetukset -alivalikon ja valitsemalla sitten Ota käyttöön. Voit ottaa tämän toiminnon käyttöön HP Embedded Web Serverissä Tulosta-välilehdessä. -painiketta ja valitse sitten Hae työ USB- Näyttäminen: Paina laitteen ohjauspaneelin Alkuun laitteesta -valikko. Ensimmäinen taso Toinen taso Arvot Valitse tiedosto tai kansio <Työn nimi> Kopiot 14 Luku 2 Ohjauspaneelin valikot FIWW

31 Avaa laitteen muistista -valikko Näyttäminen: Paina laitteen ohjauspaneelin Alkuun muistista -valikko. -painiketta ja valitse sitten Avaa laitteen Ensimmäinen taso Toinen taso Arvot Kaikki työt (PIN) Tulosta Kopiot Tulosta ja poista Kopiot Poista Kaikki työt (ei tunnuslukua) Tulosta Kopiot Tulosta ja poista Poista Kopiot Kyllä <Työn nimi ja PIN-koodi> Tulosta Kopiot Ei Tulosta ja poista Kopiot Poista <Työn nimi ilman PIN-koodia> Tulosta Kopiot Tulosta ja poista Poista Kopiot Kyllä Ei FIWW Avaa laitteen muistista -valikko 15

32 Tarvikkeet -valikko -painiketta ja valitse sitten Tarvikkeet- Näyttäminen: Paina laitteen ohjauspaneelin Alkuun valikko. Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-1 Tarvikkeet-valikko Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Tarvikkeiden hallinta Tulosta tarvikkeiden tilasivu Tarvikeasetukset Musta kasetti Hyvin vähissä -asetukset Pysäytä Kehote jatkamaan Jatka* Väriaine vähissä -kynnysarvo -asetukset % CE390A-kasetin oletusarvot: Huoltopakkaus Hyvin vähissä -asetukset Väriaine vähissä -kynnysarvo -asetukset M601 = 8 % M602 = 11 % M603 = 20 % CE390X-kasetin oletusarvot: M602 = 5 % M603 = 9 % Pysäytä Kehote jatkamaan Jatka* % Oletusarvo = 10 % Tarvikeilmoitukset Vähissä-ilmoitus Käytössä* Ei käytössä Tason ilmaisin Käytössä* Ei käytössä Nollaa tarvikkeet Uusi huoltopakkaus Ei Kyllä Musta kasetti Tila näytetään. Huoltopakkaus Tila näytetään. 16 Luku 2 Ohjauspaneelin valikot FIWW

33 Lokerot-valikko Näyttäminen: Paina laitteen ohjauspaneelin Alkuun -painiketta ja valitse sitten Lokerot-valikko. Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-2 Lokerot-valikko Ensimmäinen taso Toinen taso Arvot Lokeroiden hallinta Käytä haluttua lokeroa Ainoastaan* Ensimmäinen Käsinsyöttöpyyntö Aina* Ellei lisätty Koon/tyypin kehote Näytä* Älä näytä Käytä toista loker Käytössä* Ei käytössä Vaihtoehtoinen kirjelomaketila Ei käytössä* Käytössä 2-puol. tul. tyhjät sivut Autom.* Kyllä Lokeron 2 malli Vakiolokero* Mukautettu lokero Kuvan kääntö Vakio* Vaihtoehtoinen Korvaa A4/Letter Kyllä* Ei Kirjekuorilokeron koko Valitse koko luettelosta. Kirjekuorilokeron laji Valitse tyyppi luettelosta. Lokeron <X> koko Valitse koko luettelosta. Lokeron <X> tyyppi Valitse tyyppi luettelosta. FIWW Lokerot-valikko 17

34 Hallintavalikko Raportit-valikko Näyttäminen: Paina laitteen ohjauspaneelin Alkuun Raportit. -painiketta ja valitse sitten valikot Hallinta ja Taulukko 2-3 Raportit-valikko Ensimmäinen taso Määritys-/tilasivut Toinen taso Hallintavalikkokartta Asetussivu Tarvikkeiden tilasivu Käyttötiedot Tiedostohakemistosivu Nykyiset asetukset -sivu Muut sivut PCL-fonttiluettelo PS-fonttiluettelo Yleisasetukset-valikko Näyttäminen: Paina laitteen ohjauspaneelin Alkuun Yleisasetukset. -painiketta ja valitse sitten valikot Hallinta ja Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-4 Yleisasetukset-valikko Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Date/Time Settings Päivämäärän/ kellonajan muoto Päivämäärän muoto PP/KKK/VVVV KKK/PP/VVVV VVVV/KKK/PP Kellonajan muoto 12 tuntia (ap/ip) 24 tuntia Pvm/aika Päivämäärä Kuukausi Valitse arvot luettelosta. Päivä Vuosi 18 Luku 2 Ohjauspaneelin valikot FIWW

35 Taulukko 2-4 Yleisasetukset-valikko (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Kellonaika Tunti Minuutti AP/IP Valitse arvot luettelosta. Aikavyöhyke Valitse aikavyöhyke luettelosta. Kesäaika Käytössä* Ei käytössä Virrankäyttöasetukse t Lepotilan ajastinasetukset Lepotilan / autom. katkaisun ajastin Käytössä* Ei käytössä Lepotilan / autom. katkaisun väli Jos olet ottanut lepotilan / automaattisen virrankatkaisun ajastimen käyttöön, määritä ajaksi minuuttia. Oletusasetus: 30 minuuttia Herätys-/ automaattikäynnisty stapahtumat Kaikki tapahtumat* Verkkoportti Vain virtapainike Tulostuslaatu Kuvan kohdistus Säädä lokeroa <X> Tulosta testisivu X1-siirto -5,00 mm+5,00 mm Y1-siirto X2-siirto Y2-siirto Säädä paperityypit Valitse paperityyppiluettelosta laitteen tukema paperityyppi. Valittavissa olevat vaihtoehdot ovat samat kaikkien paperityyppien kohdalla. Tulostustila Valitse tulostustila luettelosta. Resistanssitila Normaali Ylös Alas Ilmankosteus-tila Normaali Suuri FIWW Hallintavalikko 19

36 Taulukko 2-4 Yleisasetukset-valikko (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Palauta tilat Optimoi Linjan tiedot Normaali* Vaihtoehtoinen 1 Vaihtoehtoinen 2 Vaihtoehtoinen 3 Ei käytössä Palauta optimointi Tarkkuus 300 x 300 dpi 600 x 600 dpi FastRes 1200* ProRes 1200 REt Ei käytössä Käytössä* EconoMode Ei käytössä* Käytössä Värimäärä Arvoväli: 1 5 Oletusarvo = 3 Hiljainen tila Ei käytössä* Käytössä Tukoksen selvittäminen Autom.* Ei käytössä Tallennettujen töiden hallinta Pikakopiotöiden tallennusrajoitus Pikakopiotöiden jonotusaika Oletuskansionimi Käytössä Oletusarvo = 32 Ei käytössä* 1 tunti 4 tuntia 1 päivä 1 viikko 20 Luku 2 Ohjauspaneelin valikot FIWW

37 Taulukko 2-4 Yleisasetukset-valikko (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Tallennettujen töiden lajitteluperuste Työn nimi* Päivämäärä Palauta tehdasasetukset Avaa USB-laitteesta -asetukset -valikko Näyttäminen: Paina laitteen ohjauspaneelin Alkuun Avaa USB-laitteesta -asetukset. -painiketta ja valitse sitten valikot Hallinta ja Taulukko 2-5 Avaa USB-laitteesta -asetukset -valikko Ensimmäinen taso Salli haku USB-laitteesta Arvot Käytössä Ei käytössä* Yleiset tulostusasetukset -valikko Näyttäminen: Paina laitteen ohjauspaneelin Alkuun Yleiset tulostusasetukset. -painiketta ja valitse sitten valikot Hallinta ja Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-6 Tulostusasetukset-valikko Ensimmäinen taso Toinen taso Arvot Käsinsyöttö Käytössä Ei käytössä* Courier-fontti Normaali* Tumma Leveä A4 Käytössä Ei käytössä* Tulosta PS-virheet Käytössä Ei käytössä* Tulosta\nPDF-virheet Käytössä Ei käytössä* FIWW Hallintavalikko 21

38 Taulukko 2-6 Tulostusasetukset-valikko (jatkoa) Ensimmäinen taso Toinen taso Arvot Tulostinkieli Autom.* PCL.PS PDF PCL Lomakkeen pituus Arvoväli: Oletusarvo = 60 Suunta Pysty* Vaaka Fonttilähde Sisäinen* USB Fontin numero Arvoväli: Oletusarvo = 0 Fontin tiheys Arvoväli: 0,44 99,99 Oletusarvo = 10,00 Fontin pistekoko Arvoväli: 4,00 999,75 Oletusarvo = 12,00 Merkistö Lisää rivinpalautus rivinsiirtoon Valitse merkistö luettelosta. Ei* Kyllä Estä tyhjät sivut Ei* Kyllä Materiaalilähde Vakio* Klassinen 22 Luku 2 Ohjauspaneelin valikot FIWW

39 Oletustulostusasetukset -valikko Näyttäminen: Paina laitteen ohjauspaneelin Alkuun Oletustulostusasetukset. -painiketta ja valitse sitten valikot Hallinta ja Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Ensimmäinen taso Toinen taso Arvot Kopioiden määrä Oletuspaperikoko Valitse koko laitteen tukemien kokojen luettelosta. Mukautetun paperin oletuskoko Mittayksikkö Tuumat Leveys Korkeus Tulostelokero Valitse tulostuslokero käytettävissä olevien lokeroiden luettelosta. Puolet 1-puolinen* mm 2-puolinen 2-puolisuus Kirja* Lehtiötyyli Reunasta reunaan Käytössä Ei käytössä* Näyttöasetukset-valikko Näyttäminen: Paina laitteen ohjauspaneelin Alkuun Näyttöasetukset. -painiketta ja valitse sitten valikot Hallinta ja Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-7 Näyttöasetukset-valikko Ensimmäinen taso Toinen taso Arvot Näytön kirkkaus Arvoväli on Kieli Valitse arvo laitteen tukemien arvojen luettelosta. Näytä IP-osoite Näytä Piilota FIWW Hallintavalikko 23

40 Taulukko 2-7 Näyttöasetukset-valikko (jatkoa) Ensimmäinen taso Toinen taso Arvot Aikakatkaisu Arvoväli: sekuntia Oletusarvo = 60 sekuntia Poistett. varoitukset Käytössä Työ* Jatkettavat tapahtumat Automaattinen jatko (10 s)* Jatka painamalla OK-painiketta Tarvikkeiden hallinta -valikko Näyttäminen: Paina laitteen ohjauspaneelin Alkuun Tarvikkeiden hallinta. -painiketta ja valitse sitten valikot Hallinta ja Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-8 Tarvikkeiden hallinta -valikko Ensimmäinen taso Toinen taso Kolmas taso Arvot Tulosta tarvikkeiden tilasivu Tarvikeasetukset Musta kasetti Hyvin vähissä -asetukset Pysäytä Kehote jatkamaan Jatka* Väriaine vähissä -kynnysarvo -asetukset % CE390A-kasetin oletusarvot: M601 = 8 % M602 = 11 % M603 = 20 % CE390X-kasetin oletusarvot: M602 = 5 % M603 = 9 % Huoltopakkaus Hyvin vähissä -asetukset Pysäytä Kehote jatkamaan Jatka* Väriaine vähissä -kynnysarvo -asetukset % Oletusarvo = 10 % 24 Luku 2 Ohjauspaneelin valikot FIWW

41 Taulukko 2-8 Tarvikkeiden hallinta -valikko (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Arvot Tarvikeilmoitukset Vähissä-ilmoitus Käytössä* Ei käytössä Tason ilmaisin Käytössä* Ei käytössä Nollaa tarvikkeet Uusi huoltopakkaus Ei Kyllä Lokeroiden hallinta -valikko Näyttäminen: Paina laitteen ohjauspaneelin Alkuun Lokeroiden hallinta. -painiketta ja valitse sitten valikot Hallinta ja Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-9 Lokerojen hallinta -valikko Ensimmäinen taso Käytä haluttua lokeroa Arvot Ainoastaan* Ensimmäinen Käsinsyöttöpyyntö Aina* Ellei lisätty Koon/tyypin kehote Näytä* Älä näytä Käytä toista loker Käytössä* Ei käytössä Vaihtoehtoinen kirjelomaketila Ei käytössä* Käytössä 2-puol. tul. tyhjät sivut Autom.* Kyllä Lokeron 2 malli Vakiolokero Mukautettu lokero Kuvan kääntö Vakio Vaihtoehtoinen Korvaa A4/Letter Kyllä* Ei FIWW Hallintavalikko 25

42 Nitoja-/pinontalokeroasetukset -valikko Näyttäminen: Paina laitteen ohjauspaneelin Alkuun Nitoja-/pinontalokeroasetukset. -painiketta ja valitse sitten valikot Hallinta ja Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-10 Nitoja-/pinontalokeroasetukset -valikko Ensimmäinen taso Nidonta Arvot Ei mitään* Ylävasen tai -oikea Ylävasen Yläoikea Niitit er. vähissä Jatka* Pysäytä Monilokeroisen postilaatikon asetukset -valikko Näyttäminen: Paina laitteen ohjauspaneelin Alkuun Monilokeroisen postilaatikon asetukset. -painiketta ja valitse sitten valikot Hallinta ja Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-11 Monilokeroisen postilaatikon asetukset -valikko Ensimmäinen taso Toimintatila Arvot Postilaatikko* Pinontalokero Töiden erottelulaite Lajittelulaite 26 Luku 2 Ohjauspaneelin valikot FIWW

43 Verkkoasetukset-valikko Näyttäminen: Paina laitteen ohjauspaneelin Alkuun Verkkoasetukset. -painiketta ja valitse sitten valikot Hallinta ja Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-12 Verkkoasetukset-valikko Ensimmäinen taso I/O-aikakatkaisu Arvot Arvoväli: sekuntia Oletusarvo = 15 Jetdirect-valikko Katso tiedot seuraavasta taulukosta. Taulukko 2-13 Jetdirect-valikko Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Tiedot Tulosta toinen sivu Kyllä Ei* TCP/IP Ota käyttöön Käytössä* Ei käytössä Isäntänimi IPV4-asetukset Määritystapa Bootp DHCP* Autom. IP Manuaalinen Manuaaliset asetukset HUOMAUTUS: Tämä valikko on käytettävissä vain, jos Määritystapavalikosta on valittu Manuaalinen-asetus. IP-osoite Aliverkon peite Oletusyhdyskäytävä Anna osoite. Anna osoite. Anna osoite. Oletus-IP Autom. IP* Perinteinen DHCP-vapautus Ei* Kyllä FIWW Hallintavalikko 27

44 Taulukko 2-13 Jetdirect-valikko (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot DHCP-uudistaminen Ei* Kyllä Ensisijainen DNS Toissijainen DNS IPV6-asetukset Ota käyttöön Ei käytössä Käytössä* Osoite Manuaaliset asetukset Ota käyttöön Osoite DHCPV6-käytäntö Reititin määritetty Ensisijainen DNS Toissijainen DNS Reititin ei käytettävissä* Aina Välityspalvelin Välityspalvelinportti Valmiustilan aikakatkaisu Tietosuoja Suojattu verkko HTTPS pakollinen* IPSEC Säilytä 802.1X Palauta HTTPS valinnainen Poista käytöstä* Säilytä* Nollaa suojaus Kyllä Vianmääritys Sisäiset testit Lähiverkkolaitetesti Kyllä Ei* Ei* HTTP-testi Kyllä Ei* SNMP-testi Kyllä Ei* 28 Luku 2 Ohjauspaneelin valikot FIWW

45 Taulukko 2-13 Jetdirect-valikko (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Datapolkutesti Kyllä Ei* Valitse kaikki testit Kyllä Ei* Suoritusaika [H] Arvoväli: 1 60 tuntia Oletusasetus = 1 tunti Toteuta Ei* Kyllä Ping-testi Kohteen tyyppi IPV4 IPV6 Kohteen IPv4 Kohteen IPv6 Paketin koko Aikakatkaisu Määrä Tulosta tulokset Kyllä Ei Toteuta Kyllä Ei Ping-testitulokset Lähetetyt paketit Vastaanotetut paketit Prosenttia menetetty RTT-minimi RTT-maksimi RTT-keskiarvo Ping käynnissä Kyllä Ei FIWW Hallintavalikko 29

46 Taulukko 2-13 Jetdirect-valikko (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Päivitä Kyllä Linkin nopeus Autom.* Ei 10T yksisuuntainen 10T kaksisuuntainen 100TX yksisuuntainen 100TX kaksisuuntainen 1000T kaksisuuntainen 30 Luku 2 Ohjauspaneelin valikot FIWW

47 Vianmääritys-valikko Näyttäminen: Paina laitteen ohjauspaneelin Alkuun Vianmääritys. -painiketta ja valitse sitten valikot Hallinta ja Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-14 Vianmääritysvalikko Ensimmäinen taso Toinen taso Kolmas taso Arvot Tulosta tapahtumaloki Näytä tapahtumaloki Tulosta paperiratasivu Tulostuslaatusivut Kiinnittimen testisivu Diagnostiikkatestit Paperiradan anturit Valitse anturi laitteen anturiluettelosta. Paperiratatesti Tulosta testisivu Lähde Kohde Kaksipuolinen Valitse lokero käytettävissä olevien lokeroiden luettelosta. Valitse tulostuslokero käytettävissä olevien lokeroiden luettelosta. Ei käytössä* Käytössä Kopiot 1* Pinonta Ei käytössä Käytössä Anturin testaus käsin Manuaalinen lokeron anturin testi Osien testaus Tulosta/lopeta testaus Arvoväli: FIWW Hallintavalikko 31

48 Laitteen huolto -valikko Varmuuskopiointi/Palautus-valikko Näyttäminen: Paina laitteen ohjauspaneelin Alkuun huolto ja Varmuuskopiointi/Palautus. -painiketta ja valitse sitten valikot Laitteen Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-15 Varmuuskopiointi/Palautus-valikko Ensimmäinen taso Toinen taso Kolmas taso Arvot Tietojen varmuuskopiointi Ajoitetut varmuuskopiot Ota ajoitus käyttöön Anna kellonaika Päivää välillä Anna päivien määrä Varmuuskopioi nyt Vie viimeisin varmuuskopio Palauta tiedot Aseta liitäntään USB-asema, joka sisältää varmuuskopiotiedoston. Kalibrointi/puhdistus-valikko Näyttäminen: Paina laitteen ohjauspaneelin Alkuun huolto ja Kalibrointi/puhdistus. -painiketta ja valitse sitten valikot Laitteen Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-16 Kalibrointi/puhdistus-valikko Ensimmäinen taso Toinen taso Arvot Puhdistusasetukset Autom. puhdistus Ei käytössä* Käytössä Puhdistusväli Puhdistuskoko Valitse luettelosta kuinka monen sivun välein laite puhdistetaan automaattisesti. Letter A4 Tulosta puhdistussivu 32 Luku 2 Ohjauspaneelin valikot FIWW

49 Laiteohjelmiston USB-päivitys -valikko Näyttäminen: Paina laitteen ohjauspaneelin Alkuun huolto ja Laiteohjelmiston USB-päivitys. -painiketta ja valitse sitten valikot Laitteen Aseta USB-liitäntään USB-muisti, joka sisältää laiteohjelmiston päivityspaketin, ja toimi näyttöön tulevien ohjeiden mukaan. Palvelu-valikko Näyttäminen: Paina laitteen ohjauspaneelin Alkuun huolto ja Palvelu. -painiketta ja valitse sitten valikot Laitteen Palvelu-valikko on lukittu. Sen käyttö vaatii PIN-koodin. Valikko on tarkoitettu valtuutetun huoltohenkilöstön käyttöön. FIWW Laitteen huolto -valikko 33

50 34 Luku 2 Ohjauspaneelin valikot FIWW

51 3 Windows-ohjelmia Tuetut Windows-käyttöjärjestelmät ja -tulostinohjaimet Valitse oikea Windows-tulostinohjain Tulostustyöasetusten muuttaminen Windowsissa Tulostinohjaimen poistaminen Windowsissa Windows-apuohjelmat Muiden käyttöjärjestelmien ohjelmistot FIWW 35

52 Tuetut Windows-käyttöjärjestelmät ja -tulostinohjaimet Laite tukee seuraavia Windows-käyttöjärjestelmiä: Windows XP (32- tai 64-bittinen) Windows Server 2008 (32- ja 64-bittinen) Windows Vista (32- ja 64-bittinen) Windows 7 (32- ja 64-bittinen) Laitteen mukana toimitettulla ohjelmisto-cd:llä oleva asennusohjelma tukee seuraavia Windowskäyttöjärjestelmiä: Windows XP Service Pack 2 tai uudempi (32-bittinen) Windows Server 2008 (32- ja 64-bittinen) Windows Server 2008 R2 (64-bittinen) Windows Vista (32- ja 64-bittinen) Windows 7, myös Starter Edition (32- ja 64-bittinen) HUOMAUTUS: Voit asentaa laitteen ohjelmiston myös 64-bittisiin Windows XP- ja Windows Server käyttöjärjestelmiin käyttämällä Windowsin Lisää tulostin -toimintoa. Laite tukee seuraavia Windows-tulostinohjaimia: HP PCL 6 (tämä on oletustulostinohjain) HP:n Universal Print Driver -postscript-ohjain (HP UPD PS) HP:n PCL 5 -yleistulostinohjain (HP UPD PCL 5) HP PCL 6 Universal Print Driver (HP UPD PCL 6) Tulostinohjaimet sisältävät online-ohjeen, jossa on tavallisimpien tulostustehtävien ohjeet sekä tulostinohjaimen painikkeiden, valintaruutujen ja avattavien valikkojen kuvaukset. HUOMAUTUS: Lisätietoja UPD-ohjaimesta on osoitteessa 36 Luku 3 Windows-ohjelmia FIWW

53 Valitse oikea Windows-tulostinohjain Tulostinohjainten avulla voidaan käyttää laitteen toimintoja. Lisäksi ne luovat yhteyden laitteeseen (tulostinkielen avulla). Seuraavat tulostinohjaimet ovat saatavissa osoitteesta lj600series_software. HP PCL 6 -ohjain Toimitetaan oletusohjaimena. Tämä ohjain asennetaan automaattisesti, ellet valitse jotakin muuta ohjainta. Suositellaan kaikkiin Windows-ympäristöihin Tarjoaa parhaan mahdollisen nopeuden, tulostuslaadun ja laitteen toimintojen tuen useimmille käyttäjille Kehitetty yhteensopivaksi Windows Graphic Device Interface (GDI) -liitäntää varten, jotta saadaan paras mahdollinen nopeus Windows-ympäristöissä Ei ehkä ole täysin yhteensopiva kolmansien osapuolten toimittamien ja mukautettujen ohjelmistojen kanssa, joiden perustana on PCL 5 HP UPD PS -ohjain Suositellaan tulostukseen Adobe -ohjelmistoista tai muista ohjelmistoista, joissa käytetään paljon grafiikkaa Tukee postscript-emulointitulostusta ja postscript flash -fontteja HP UPD PCL 5 Suositellaan yleiseen toimistotulostukseen Windows-ympäristöissä Yhteensopiva aiempien PCL-versioiden ja HP LaserJet -laitteiden kanssa Paras valinta tulostettaessa kolmansien osapuolten toimittamista tai mukautetuista ohjelmistoista Paras valinta, kun käytetään useita ympäristöjä, joissa laitteen on oltava PCL 5 -tilassa (UNIX, Linux, keskustietokone) Suunniteltu käytettäväksi yritysten Windows-ympäristöissä, joissa voidaan siten käyttää yhtä ohjainta useiden tulostinmallien kanssa Suositellaan käytettäväksi, kun tulostetaan useisiin tulostinmalleihin kannettavasta Windows-tietokoneesta HP UPD PCL 6 Suositellaan tulostukseen kaikissa Windows-käyttöjärjestelmissä Varmistaa yleisesti parhaan nopeuden, tulostuslaadun ja tulostintoimintojen tuen useimmille käyttäjille Kehitetty Windows Graphic Device Interface (GDI) -liittymää varten parhaan nopeuden varmistamiseksi Windows-käyttöjärjestelmissä Ei ehkä ole täysin yhteensopiva kolmansien osapuolten toimittamien ja mukautettujen ohjelmistojen kanssa, joiden perustana on PCL 5 HP:n yleistulostinohjain (UPD) HP:n yleistulostinohjain (UPD) Windowsiin on ohjain, jonka avulla voidaan käyttää heti lähes mitä tahansa HP LaserJet -laitetta sijainnista riippumatta, ilman erillisiä ohjeimia. Se perustuu FIWW Valitse oikea Windows-tulostinohjain 37

54 HP:n tulostinohjaintekniikkaan. Se on testattu huolellisesti useiden ohjelmistojen kanssa. Se on tehokas ja luotettava ratkaisu. HP UPD on suoraan yhteydessä kuhunkin HP-laitteeseen, kerää kokoonpanotietoja ja mukauttaa käyttöliittymän siten, että siinä näkyvät laitteessa käytettävissä olevat toiminnot. Se mahdollistaa automaattisesti kaikkien laitteen toimintojen käyttämisen, kuten kaksipuolinen tulostus ja nidonta, joten niitä ei tarvitse ottaa käyttöön manuaalisesti. Lisätietoja on osoitteessa UPD-asennustilas Perinteinen tila Käytä tätä tilaa, jos asennat ohjaimen CD-levyltä yhteen tietokoneeseen. Kun UPD on asennettu laitteen mukana toimitetulta CD-levyltä, se toimii perinteisten tulostinohjainten tavoin. Se toimii tietyn laitteen kanssa. Jos käytät tätä tilaa, UPD on asennettava erikseen kaikkiin tietokoneisiin kutakin laitetta varten. Dynaaminen tila Jos haluat käyttää tätä tilaa, lataa UPD Internetistä. Lisätietoja on osoitteessa Dynaamisessa tilassa voit käyttää yhtä ohjainasennusta, jotta voit etsiä HPtuotteita ja tulostaa niihin mistä tahansa. Käytä tätä tilaa, jos asennat UPD-ohjaimen työryhmää varten. 38 Luku 3 Windows-ohjelmia FIWW

55 Tulostustyöasetusten muuttaminen Windowsissa Tulostusasetusten arvojärjestys Tulostusasetusten arvojärjestys määräytyy sen mukaan, missä muutokset on tehty: HUOMAUTUS: Komentojen ja valintaikkunoiden nimet saattavat vaihdella käytössä olevan ohjelman mukaan. Sivun asetukset -valintaikkuna: Tämä valintaikkuna avataan valitsemalla käytettävän ohjelman Tiedosto-valikosta Sivun asetukset tai vastaava komento. Siinä määritetyt asetukset kumoavat kaikkialla muualla määritetyt asetukset. Tulosta-valintaikkuna: Tämä valintaikkuna avataan valitsemalla käytettävän ohjelman Tiedosto-valikosta Tulosta, Tulostimen asetukset tai vastaava komento. Tulostavalintaikkunassa määritetyt asetukset ovat toissijaisia, ja ne eivät tavallisesti kumoa Sivun asetukset -valintaikkunassa määritettyjä asetuksia. Tulostimen asetukset -valintaikkuna (tulostinohjain). Avaa tulostinohjain napsauttamalla Tulosta-valintaikkunan Ominaisuudet-painiketta. Tulostimen ominaisuudet valintaikkunassa määritetyt asetukset eivät tavallisesti kumoa muualla tulostusohjelmassa määritettyjä asetuksia. Useimpia tulostusasetuksia voi muuttaa tässä. Tulostinohjaimen oletusasetukset: Tulostinohjaimen oletusasetukset määräävät kaikissa tulostustöissä käytettävät asetukset, paitsi jos asetuksia muutetaan Sivun asetukset-, Tulostatai Tulostimen ominaisuudet -valintaikkunassa. Tulostimen ohjauspaneelin asetukset. Tulostimen ohjauspaneelin avulla määritetyt asetukset ovat toissijaisia muualla määritettyihin asetuksiin verrattuna. Kaikkien tulostustöiden asetusten muuttaminen ohjelman sulkemiseen saakka 1. Valitse sovelluksen Tiedosto-valikosta Tulosta. 2. Valitse ohjain ja valitse Ominaisuudet tai Määritykset. Toimintavaiheet saattavat vaihdella: tämä on yleisin tapa. FIWW Tulostustyöasetusten muuttaminen Windowsissa 39

56 Kaikkien tulostustöiden oletusasetusten muuttaminen 1. Windows XP, Windows Server 2003 ja Windows Server 2008 (käytössä oletusarvoinen Käynnistä-valikkonäkymä): Valitse Käynnistä ja valitse Tulostimet ja faksit. Windows XP, Windows Server 2003 ja Windows Server 2008 (käytössä perinteinen Käynnistä-valikkonäkymä): Valitse Käynnistä, Asetukset ja sitten Tulostimet. Windows Vista: Valitse Käynnistä, Ohjauspaneeli ja sitten Laitteisto ja äänet -luokasta Tulostin. Windows 7: Valitse Käynnistä ja Tulostimet ja muut laitteet. 2. Napsauta hiiren kakkospainikkeella ohjaimen kuvaketta ja valitse sitten Tulostusmääritykset. Laitteen kokoonpanoasetusten muuttaminen 1. Windows XP, Windows Server 2003 ja Windows Server 2008 (käytössä oletusarvoinen Käynnistä-valikkonäkymä): Valitse Käynnistä ja valitse Tulostimet ja faksit. Windows XP, Windows Server 2003 ja Windows Server 2008 (käytössä perinteinen Käynnistä-valikkonäkymä): Valitse Käynnistä, Asetukset ja sitten Tulostimet. Windows Vista: Valitse Käynnistä, Ohjauspaneeli ja sitten Laitteisto ja äänet -luokasta Tulostin. Windows 7: Valitse Käynnistä ja Tulostimet ja muut laitteet. 2. Napsauta tulostinkuvaketta hiiren kakkospainikkeella ja valitse Ominaisuudet tai Tulostimen ominaisuudet. 3. Napsauta Laitteen asetukset -välilehteä. 40 Luku 3 Windows-ohjelmia FIWW
