COLOR LASERJET ENTERPRISE CP4020/CP4520

Transkriptio

1 COLOR LASERJET ENTERPRISE CP4020/CP4520 SARJAN TULOSTIN Käyttöopas CP4025n CP4025dn CP4525n CP4525dn CP4525xh

2

3 HP Color LaserJet Enterprise CP4020- CP4520 -sarja -tulostin Käyttöopas

4 Tekijänoikeus- ja käyttöoikeustiedot 2009 Copyright Hewlett-Packard Development Company, L.P. Tämän materiaalin kopioiminen, sovittaminen tai kääntäminen on kiellettyä, paitsi tekijänoikeuslain sallimilla tavoilla. Tämän asiakirjan sisältämät tiedot voivat muuttua ilman ennakkoilmoitusta. HP-tuotteiden ja palvelujen takuut rajoittuvat kyseisten tuotteiden ja palvelujen mukana toimitettavissa nimenomaisissa takuulausekkeissa esitettyihin takuisiin. Mitään tämän julkaisun sisältöä ei tule tulkita lisätakuuksi. HP ei ole vastuussa tämän julkaisun mahdollisesti sisältämistä teknisistä tai toimituksellisista virheistä tai puutteista. Osanumero: CC Edition 3, 10/2009 Tavaramerkkitietoja Adobe, Acrobat ja PostScript ovat Adobe Systems Incorporated -yhtiön tavaramerkkejä. Corel on Corel Corporation tai Corel Corporation Limited -yhtiön rekisteröity tavaramerkki. Intel Core on Intel Corporationin tavaramerkki Yhdysvalloissa ja muissa maissa/muilla alueilla. Java on Sun Microsystems, Inc.:n tavaramerkki Yhdysvalloissa. Microsoft, Windows, Windows XP ja Windows Vista ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. PANTONE on Pantone Inc:n hyväksyntästandardi värejä varten. UNIX on Open Group -yhtiön rekisteröimä tavaramerkki. ENERGY STAR ja ENERGY STAR -merkki ovat Yhdysvalloissa rekisteröityjä merkkejä.

5 Tässä oppaassa käytettyjä merkintätapoja VIHJE: Vihjeet sisältävät hyödyllisiä vinkkejä tai pikatoimintoja. HUOMAUTUS: suorittamisessa. Huomautukset ovat tärkeitä tietoja, jotka selittävät käsitteen tai neuvovat tehtävän VAROITUS: Varoituksissa on ohjeita, joita on noudatettava tietojen katoamisen tai laitteen vaurioitumisen estämiseksi. VAARA Vaara-kohdissa on ohjeita, joita on noudatettava henkilövahinkojen, suurten tietomäärien katoamisen tai laitteen vakavan vaurioitumisen estämiseksi. FIWW iii

6 iv Tässä oppaassa käytettyjä merkintätapoja FIWW

7 Sisällysluettelo 1 Laitteen perusominaisuudet Mallivertailu... 2 Ympäristöä suojelevat ominaisuudet... 3 Laitteen ominaisuudet... 4 Tuotteen kuvat... 6 Etunäkymä... 6 Laite takaa... 7 Liitäntäportit... 8 Sarjanumeron ja mallinumeron sijainti... 8 Ohjauspaneelin sisältö Ohjauspaneelin valikot Ohjauspaneelin valikot Näytä miten -valikko Hae työ -valikko Tiedot-valikko Paperinkäsittely-valikko Tarvikkeiden hallinta -valikko Määritä asetukset -valikko Tulostus-valikko PCL-alivalikko Tulostuslaatu-valikko Järjestelmäasetukset-valikko I/O-valikko Alkutila-valikko Diagnostiikka-valikko Huolto-valikko Windows-ohjelmia Tuetut Windows-käyttöjärjestelmät Tuetut tulostinohjaimet Windowsissa Valitse oikea Windows-tulostinohjain HP:n yleistulostinohjain (UPD) UPD-asennustilas FIWW v

8 Tulostusasetusten arvojärjestys Tulostinohjaimen asetusten muuttaminen Windowsissa Kaikkien tulostustöiden asetusten muuttaminen ohjelman sulkemiseen saakka Kaikkien tulostustöiden oletusasetusten muuttaminen Laitteen kokoonpanoasetusten muuttaminen Windows-ohjelmiston poistaminen Windows-apuohjelmat HP Web Jetadmin HP:n sulautettu Web-palvelin HP Easy Printer Care Muiden käyttöjärjestelmien ohjelmistot Laitteen käyttäminen Macintoshissa Macintosh-ohjelmisto Tuetut Macintosh-käyttöjärjestelmät Tuetut tulostinohjaimet Macintoshissa Ohjelmiston asennuksen poisto Macintosh-käyttöjärjestelmissä Tulostusasetusten tärkeys Macintoshissa Tulostinohjaimen asetusten muuttaminen Macintoshissa Macintosh-tietokoneiden ohjelmisto HP-apuohjelma Macintosh-tietokoneisiin HP Printer Utility -ohjelman käynnistäminen HP-apuohjelman ominaisuudet Macintosh-apuohjelmat HP:n sulautettu Web-palvelin Macintosh-tulostus Tulostuksen esiasetusten luominen ja käyttäminen Macintoshissa Dokumenttien koon muuttaminen tai mukautetun paperikoon käyttäminen Macintoshissa Kansilehden tulostaminen Macintoshissa Vesileimojen käyttäminen Macintoshissa Useiden sivujen tulostaminen yhdelle paperiarkille Macintoshissa Tulostaminen sivun molemmille puolille (kaksipuolinen tulostus) Macintoshissa Töiden tallentaminen Macintoshissa Väriasetusten määrittäminen Macintoshissa Palvelut-valikon käyttäminen Macintoshissa Laitteen liittäminen Tuetut verkkokäyttöjärjestelmät Tulostimen jakamista koskeva vastuunvapautus USB-kytkentä CD-asennus Liittäminen verkkoon vi FIWW

9 Tuetut verkkoyhteyskäytännöt Laitteen asentaminen kiinteään verkkoon IP-osoitteen määrittäminen Ohjelmiston asentaminen Verkkoasetusten määrittäminen Verkkoasetusten tarkasteleminen tai muuttaminen Verkkosalasanan asettaminen tai muuttaminen TCP/IP-parametrien määrittäminen manuaalisesti ohjauspaneelista IPv6:n TCP/IP-parametrien määrittäminen manuaalisesti ohjauspaneelista Yhteyden nopeus- ja kaksisuuntaisuusasetukset Paperi ja materiaali Paperinkäyttö Erikoispaperiohjeet Tulostinohjaimen asetusten muuttaminen paperityypin ja -koon mukaiseksi Tuetut paperikoot Tuetut paperityypit Lokerojen kapasiteetti Paperin suunta lokeroissa Paperin suunta lokerossa Paperin suunta lokerossa 2 tai valinnaisissa lokeroissa 3, 4 ja Paperin lisääminen lokeroihin Lokeron 1 täyttäminen Aseta lokeroon 2 ja valinnaisiin lokeroihin 3, 4 ja 5 vakiokokoista paperia Aseta lokeroon 2 ja valinnaisiin lokeroihin 3, 4 ja 5 mukautetun kokoista paperia Aseta lokeroon 2 10 x 15 cm:n kokoista paperia Lokeroiden määrittäminen Lokeron määrittäminen paperin lisäämisen yhteydessä Lokeron määrittäminen tulostustyön asetusten mukaan Valitse lokero Paperinkäsittely-valikosta Automaattinen paperintunnistus (automaattinen tunnistustila) Automaattitunnistusasetukset Paperin valitseminen lähteen, tyypin tai koon perusteella Lähde Tyyppi ja koko Tulostustehtävät Tulostustyön peruuttaminen Tulostus Windowsissa Tulostinohjaimen avaaminen Windowsissa Tulostusasetusten ohjeet Windowsissa Tulostettavien kopioiden määrän muuttaminen Windowsissa FIWW vii

10 Värillisen tekstin tulostaminen mustana (harmaasävyssä) Windowsissa Valitse Windowsissa uudelleen käytettävät mukautetun tulostuksen asetukset Käytä tulostuksen pikavalintaa Windowsissa Tulostuksen pikavalintojen luominen Tulostuslaadun parantaminen Windowsissa Paperikoon valitseminen Windowsissa Mukautetun paperikoon valitseminen Windowsissa Paperityypin valitseminen Windowsissa Paperilokeron valitseminen Windowsissa Tulostustarkkuuden valitseminen Esipainetulle kirjelomakkeelle tai lomakkeille tulostaminen Windowsissa Tulostaminen erikoispaperille, tarroille tai kalvoille Ensimmäisen tai viimeisen sivun tulostaminen eri paperille Windowsissa Asiakirjan skaalaaminen sivukokoa vastaavaksi Vesileiman lisääminen asiakirjaan Windowsissa Molemmille puolille (kaksipuolisesti) tulostaminen Windowsissa Manuaalinen molemmille puolille (kaksipuolisesti) tulostaminen Windowsissa Automaattinen molemmille puolille tulostaminen Windowsissa Vihkon luominen Windowsissa Tulostaminen 10 x 15 cm:n paperille Windowsissa Useiden sivujen tulostaminen arkille Windowsissa Sivun suunnan valitseminen Windowsissa Työn säilytystoimintojen käyttäminen Windowsissa Tallennetun työn luominen Windowsissa Tallennetun työn tulostaminen Tallennetun työn poistaminen Töiden tallennusasetusten määrittäminen Windowsissa Tulosta yksi kopio tarkistettavaksi ennen kaikkien kopioiden tulostamista Yksityisen työn tallentaminen tilapäisesti laitteeseen ja tulostaminen myöhemmin Työn tallentaminen tilapäisesti laitteeseen Työn tallentaminen pysyvästi laitteeseen Pysyvästi tallennetun työn muuttaminen yksityiseksi niin, että sen tulostus vaatii PIN-numeron Ilmoituksen vastaanottaminen, kun tallennettu työ tulostetaan Tallennetun työn käyttäjänimen asettaminen Tallennetun työn nimen määrittäminen Väriasetusten määrittäminen Windowsissa Erikoistöiden tulostaminen Windowsissa Yritysgrafiikan tai markkinointimateriaalin tulostaminen Tuetut kiiltävät paperit Säänkestävien karttojen ja ulkokylttien tulostaminen viii FIWW

11 Tuettu Tough-paperi Kaksipuolisen tulostuksen kohdistuksen määrittäminen Väri Värinsäätö Automaattinen Harmaasävytulostus Manuaalinen värinsäätö Manuaaliset väriasetukset HP EasyColor -asetuksen käyttäminen Windowsissa Värientäsmäys Värintäsmäytys mallikirjoihin Värinäytteiden tulostaminen PANTONE -värintäsmäytys Värien lisäkäyttö HP ColorSphere -väriaine HP ImageREt Paperin valitseminen Väriasetukset srgb (standard red-green-blue) Hallinta ja ylläpito Tietosivujen tulostaminen HP Easy Printer Care-ohjelmiston käyttö HP Easy Printer Care -ohjelmiston avaaminen HP Easy Printer Care -ohjelmiston osat HP:n sulautetun Web-palvelimen käyttäminen Avaa HP:n sulautettu Web-palvelin käyttämällä verkkoyhteyttä Ominaisuudet HP Web Jetadmin -ohjelmiston käyttäminen Tuotteen suojausominaisuudet Turvallisuuslausunnot IPsec (IP Security) HP:n sulautetun Web-palvelimen suojaaminen HP:n salatut tehokkaat kiintolevyt Tallennettujen töiden suojaus Ohjauspaneelin valikoiden lukitseminen Ohjainkortin lukitseminen Säästöasetukset Nopeuden tai virrankulutuksen optimoiminen Virransäästötilat Lepotilan käyttöön otto tai käytöstä poistaminen Lepotilan viiveen asettaminen FIWW ix

12 Herätysaika Reaaliaikakellon määrittäminen Herätysajan määrittäminen Tarvikkeiden ja lisälaitteiden hallinta Tulosta, kun tulostuskasetin arvioitu käyttöikä on lopussa Tulostuskasettien hallinta Tulostuskasetin säilyttäminen HP ja muut kuin HP-tarvikkeet HP:n vihjenumero ja Web-sivusto Tarvikkeiden kierrätys Värikasetin muistipaikka Vaihtamisohjeet Tulostuskasettien vaihtaminen Väriaineen keräysyksikön vaihtaminen Asenna DIMM-muistimoduulit Muistin ottaminen käyttöön DIMM-muistimoduulin asennuksen tarkistaminen Muistin varaaminen Ulkoisten I/O-korttien asentaminen Laitteen puhdistaminen Paperiradan puhdistaminen Tuotepäivitykset Ongelmanratkaisu Yleisten ongelmien ratkaiseminen Vianmäärityksen tarkistuslista Laitteen suorituskykyyn vaikuttavat tekijät Tehdasasetusten palauttaminen Ohjauspaneelin ilmoitusten tulkitseminen Ohjauspaneelin ilmoitustyypit Ohjauspaneelin ilmoitukset Tukosten poistaminen Tukosten tavalliset syyt Tukoksen sijainti Tukosten poistaminen oikeasta luukusta Paperitukosten poistaminen tulostelokeroalueelta Tukosten poistaminen lokerosta Avaa tukokset lokerossa 2 tai valinnaisissa lokeroissa 3, 4 tai Avaa tukokset oikeassa alaluukussa (lokero 3, 4 tai 5) Tukosselvityksen muuttaminen Paperinkäsittelyongelmien ratkaiseminen Laite syöttää useita arkkeja Laite syöttää vääränkokoisia sivuja x FIWW

13 Laite ottaa tulostusmateriaalin väärästä lokerosta Paperin automaattinen syöttö ei toimi Paperi ei syöty lokerosta 2, 3, 4 tai Kalvojen tai kiiltävän paperin syöttö ei toimi Kirjekuoret aiheuttavat paperitukoksen tai niiden syöttö laitteeseen ei toimi Tulosteet ovat käpristyneitä tai rypistyneitä Laite ei tulosta kaksipuolisesti tai tulostaa kaksipuolisesti, mutta väärin Kuvanlaatuongelmien ratkaiseminen Esimerkkejä tulostuslaatuongelmista Toistuvien virheiden viivoitin Kuvanlaadun optimoiminen ja parantaminen Sisäiset tulostuslaadun testisivut Tulostinohjaimien hallinta ja määrittäminen Laitteen kalibroiminen Kuvan kohdistuksen määrittäminen Suorituskykyongelmien ratkaiseminen Liitäntäongelmien ratkaiseminen Suoran yhteyden ongelmien ratkaiseminen Verkko-ongelmien ratkaiseminen Laitteen ohjelmisto-ongelmat Tavallisten Windowsin ongelmien ratkaiseminen Yleisten Macintosh-ongelmien ratkaiseminen Liite A Tarvikkeet ja lisävarusteet Osien, lisävarusteiden ja tarvikkeiden tilaaminen Osanumerot Lisävarusteet Tulostuskasetit ja väriaineen keräysyksikkö Muisti Kaapelit ja liittymät Huoltopakkaukset Liite B Huolto ja tuki Hewlett-Packardin rajoitetun takuun lauseke HP:n Premium Protection -takuu: LaserJet-tulostuskasetin rajoitettu takuu Color LaserJetin kiinnitys- ja siirtoyksikön sekä telapakkauksen rajoitetun takuun lausunto Käyttöoikeussopimus Customer Self Repair -takuupalvelu Asiakastuki Liite C Laitteen tekniset tiedot Mitat Virrankulutus, sähkötekniset tiedot ja äänipäästöt FIWW xi

14 Käyttöympäristön vaatimukset Liite D Säädöksiä koskevat tiedot FCC:n säännökset Tuotteen ympäristöystävällisyys Ympäristönsuojelu Otsonintuotanto Tehonkulutus Paperinkulutus Muovit HP LaserJet -tulostustarvikkeet Palautus- ja kierrätysohjeet Yhdysvallat ja Puerto Rico Usean kasetin palauttaminen Yhden kasetin palautus Lähettäminen Palautukset muualla kuin Yhdysvalloissa Tulostusmateriaali Rajoitukset Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella Kemikaalit Material Safety Data Sheet (MSDS) (Käyttöturvallisuustiedote) Lisätietoja Vaatimustenmukaisuusvakuutus Turvallisuustiedotteet Laserturvallisuus Kanadan DOC-säädökset VCCI-ilmoitus (Japani) Virtajohtoon liittyvät ohjeet Virtajohtoa koskeva ilmoitus (Japani) EMC-lausunto (Kiina) EMC-lausunto (Korea) EMI-tiedote (Taiwan) Laser-ilmoitus Suomea varten Ainetaulukko (Kiina) Hakemisto xii FIWW

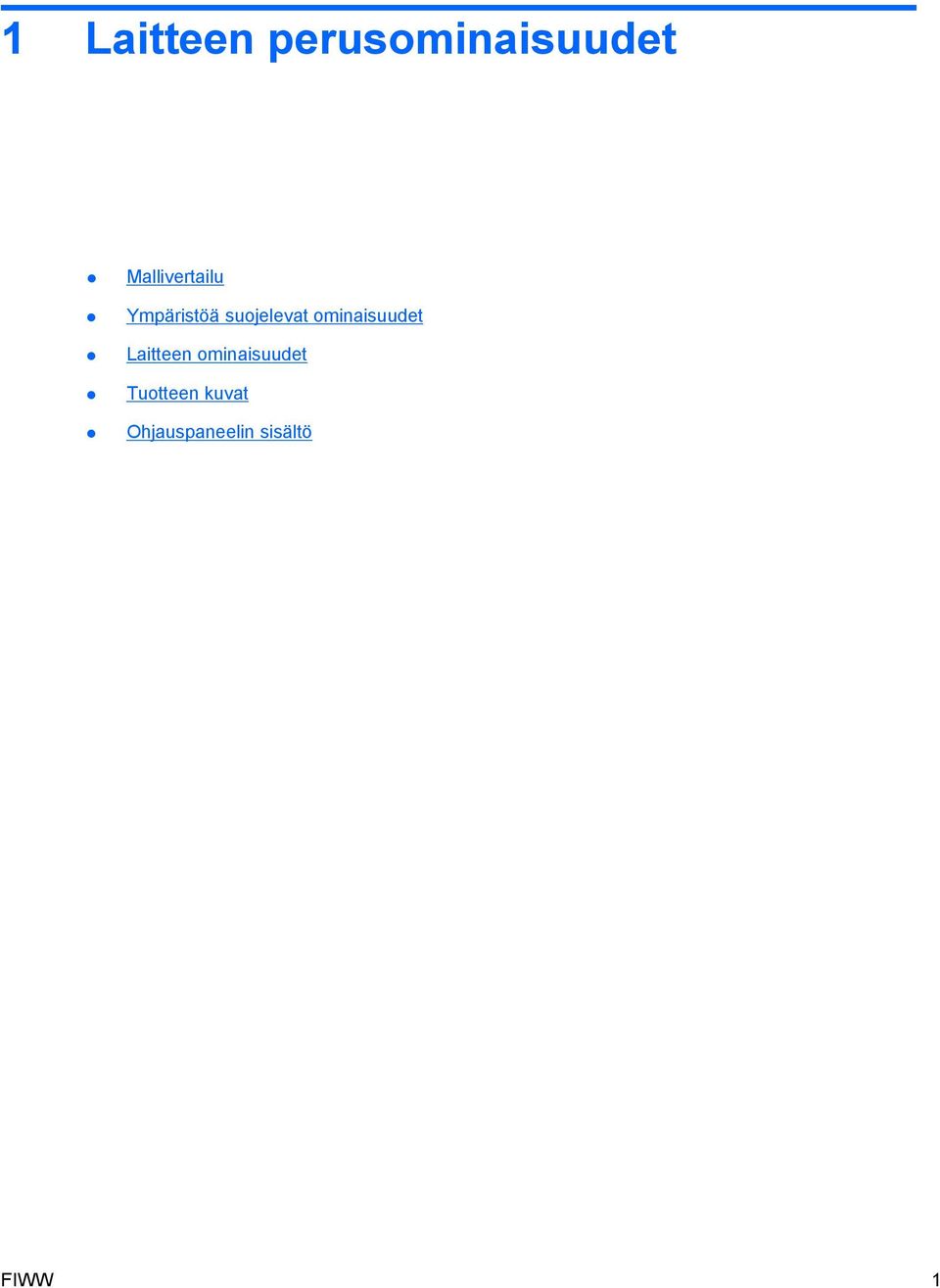

15 1 Laitteen perusominaisuudet Mallivertailu Ympäristöä suojelevat ominaisuudet Laitteen ominaisuudet Tuotteen kuvat Ohjauspaneelin sisältö FIWW 1

16 Mallivertailu Malli HP Color LaserJet CP4025n HP Color LaserJet CP4525n Ominaisuudet 100 arkin monikäyttölokero (lokero 1) 500 arkin syöttölokero (lokero 2) 500 arkin tulostelokero, tulostuspuoli alaspäin. Hi-Speed USB 2.0 -portti Sulautettu HP Jetdirect -tulostuspalvelin, jonka voi liittää 10/100/1000Base-TXverkkoon 512 Mt RAM-muistia HP Color LaserJet CP4025dn HP Color LaserJet CP4525dn 100 arkin monikäyttölokero (lokero 1) 500 arkin syöttölokero (lokero 2) 500 arkin tulostelokero, tulostuspuoli alaspäin. Hi-Speed USB 2.0 -portti Sulautettu HP Jetdirect -tulostuspalvelin, jonka voi liittää 10/100/1000Base-TXverkkoon 512 Mt RAM-muistia Automaattinen kaksipuolinen tulostaminen HP Color LaserJet CP4525xh 100 arkin monikäyttölokero (lokero 1) 500 arkin syöttölokero (lokero 2) HP 3x500 arkin paperinsyöttölaite (lokerot 3, 4 ja 5) 500 arkin tulostelokero, tulostuspuoli alaspäin. Hi-Speed USB 2.0 -portti Sulautettu HP Jetdirect -tulostuspalvelin, jonka voi liittää 10/100/1000Base-TXverkkoon 1 gigatavua (Gt) RAM-muistia Automaattinen kaksipuolinen tulostaminen HP:n salatut tehokkaat kiintolevyt 2 Luku 1 Laitteen perusominaisuudet FIWW

17 Ympäristöä suojelevat ominaisuudet Kaksipuolinen tulostus Useiden sivujen tulostaminen arkille Kierrätys Säästä paperia käyttämällä kaksipuolista tulostusta oletustulostusasetuksena. Säästä paperia tulostamalla asiakirjan kaksi sivua tai useampia sivuja vierekkäin yhdelle paperiarkille. Käytä ominaisuutta tulostinohjaimen kautta. Vähennä jätettä käyttämällä uusiopaperia. Kierrätä tulostuskasetteja HP:n palautusohjelmassa. Energiansäästö HP Smart Web -tulostus Säästä energiaa käyttämällä laitteen lepotilaa. HP Smart Web -tulostustoiminnolla voit valita, tallentaa ja järjestää tekstiä ja kuvia useilta websivuilta ja sen jälkeen muokata niitä ja tulostaa ne juuri sellaisina kuin ne näkyvät näytössä. Siten voit tulostaa tarvittavat tiedot ja minimoida jätteen määrän. Lataa HP Smart Web Printing osoitteesta Työn säilytys Työn säilytysominaisuuksilla voit hallita tulostustöitä. Käyttämällä työn säilytystoimintoa voit aloittaa tulostamisen ollessasi jaetun laitteen luona. Siten vältät tulostustöiden häviämisen ja uudelleentulostuksen. FIWW Ympäristöä suojelevat ominaisuudet 3

18 Laitteen ominaisuudet Nopeus ja suoritusteho HP Color LaserJet CP4025 -mallit Tulostaa jopa 35 sivua minuutissa (sivua/min) Letter-kokoista paperia ja 35 sivua/ min A4-kokoista paperia Tulostaa ensimmäisen sivun jopa 10 sekunnissa Suositeltu tulostusmäärä kuukaudessa sivua 800 megahertsin (MHz) suoritin HP Color LaserJet CP4525 -mallit Tulostaa jopa 42 sivua minuutissa (sivua/min) Letter-kokoista paperia ja 40 sivua/ min A4-kokoista paperia Tulostaa ensimmäisen sivun jopa 10 sekunnissa Suositeltu tulostusmäärä kuukaudessa sivua 800 megahertsin (MHz) suoritin Tarkkuus pistettä tuumalla (dpi), kun Image Resolution Enhancement technology 3600 on käytössä x dpi (yksityiskohtaiset viivapiirrokset ja pienikokoinen teksti) Muisti n- ja dn -mallit: 512 Mt RAM-muistia, laajennettavissa 1 gigatavuun (Gt) lisäämällä avoimeen DIMM-paikkaan 200-nastaisia DDR2 SODIMM -moduuleja, joiden koko on 256 tai 512 Mt. xh -mallit: 1 gigatavu (Gt) RAM-muistia MEt-muistinparannustekniikka, joka pakkaa tiedot automaattisesti, jolloin työmuistin käyttö tehostuu. Käyttöliittymä Ohjauspaneelin nelirivinen värinäyttö HP:n sulautettu Web-palvelin, jossa laitteen asetukset voi etämäärittää ja laitetta voi etähallita mistä tahansa samaan verkkoon liitetystä tietokoneesta HP Easy Printer Care -ohjelmisto (valinnainen tila- ja vianmääritystyökalu) Tarvikkeiden tilaus internetistä HP Easy Printer Care -ohjelmiston kautta, ohjaimen tilailmoitukset ja HP:n sulautettu Web-palvelin Paperin käsittely Lokero 1 (monikäyttölokero): Monikäyttölokero paperia, kalvoja, tarroja, kirjekuoria ja muita paperityyppejä varten. Lokeroon mahtuu enintään 100 arkkia paperia, 50 kalvoa tai 10 kirjekuorta. Lokero 2: 500 arkin lokero ja valinnainen HP:n postikorttimateriaalin lisäosa Valinnaiset lokerot 3, 4 ja 5: 500 arkin lokerot Kaksipuolinen tulostaminen: dn- ja xh -mallit tukevat automaattista kaksipuolista tulostamista. Muut mallit tukevat manuaalista kaksipuolista tulostamista. Vakiotulostelokero: Tilaa enintään 500 paperiarkille. Laitteessa on tunnistin, joka osoittaa, kun lokero on täynnä. Lisätietoja tuetuista paperiko'oista on kohdassa Tuetut paperikoot sivulla 81. Lisätietoja tuetuista paperityypeistä on kohdassa Tuetut paperityypit sivulla Luku 1 Laitteen perusominaisuudet FIWW

19 Kielet ja fontit HP Printer Control Language PCL 5, PCL 6 ja tason 3 HP Postscript -emulointi Tulostus PDF-tiedostoon 93 skaalattavaa TrueType PS -kirjasinlajia Tulostuskasetit Lisätietoja tulostuskaseteista on osoitteessa aidon HP-tulostuskasetin tunnistaminen automaattinen väriaineen kalvon poisto-ominaisuus Tuetut käyttöjärjestelmät Microsoft Windows XP, Windows Vista, Windows Server 2003, Windows Server 2008 ja Windows 7 Macintosh OS X 10.4, 10.5, 10.6 ja uudemmat Novell NetWare V6.5 ja iprint V5.12 sekä uudemmat Citrix Meta Frame XP Presentation Server V4.0 ja uudemmat XenApp 5.0 UNIX Linux Liitettävyys USB 2.0 -liitäntä Ethernet LAN -liitin (RJ-45) sulautettua HP Jetdirect -tulostuspalvelinta varten Yksi EIO-paikka Ympäristö Lepotila-asetus säästää energiaa Paljon kierrätyskelpoisia osia ja materiaaleja Välitön kiinnitystekniikka säästää energiaa Tietosuoja Suojauslukitus (valinnainen) Työn säilytys Käyttäjän PIN-todennus tallennettujen töiden yhteydessä IPsec-suojaus HP:n salattu nopea EIO-kiintolevy (toimitetaan xh-mallin mukana, valinnainen lisävaruste muihin malleihin) Ohje Näytä miten -sivut voi tulostaa ohjauspaneelista Tiettyjen töiden työskentelyn apukeinot ladattavissa osoitteesta support/cljcp4025 tai Ohjauspaneelin animaatiot ja ohje Käytettävyys Online-käyttöohje on yhteensopiva näytön tekstinlukulaitteiden kanssa. Tulostuskasetit voidaan asettaa ja poistaa yhdellä kädellä. Kaikki luukut ja kannet voidaan avata yhdellä kädellä. Tulostusmateriaali voidaan lisätä lokeroon 1 yhdellä kädellä. FIWW Laitteen ominaisuudet 5

20 Tuotteen kuvat Etunäkymä Etuluukku (tulostuskasetit ja väriaineen keräysyksikkö) 2 Vakiotulostuslokero 3 Ohjauspaneeli 4 Oikea luukku (tukosten poistaminen) 5 Virtapainike (valo syttyy, kun virta on kytketty) 6 Lokero 1 (avaa lokero vetämällä kahvasta) 7 Lokero 2 8 Valinnainen lokero 3 (HP Color LaserJet CP4525xh -mallissa) 9 Oikea alaluukku (tukosten poistaminen) 10 Valinnainen lokero 4 (HP Color LaserJet CP4525xh -mallissa) 11 Valinnainen lokero 5 (HP Color LaserJet CP4525xh -mallissa) 6 Luku 1 Laitteen perusominaisuudet FIWW

21 Laite takaa Liitäntäportit 2 Virtajohdon liitäntä FIWW Tuotteen kuvat 7

22 Liitäntäportit Hi-Speed USB 2.0 -tulostusportti 2 LAN-verkon (LAN) Ethernet (RJ-45) -verkkoportti 3 EIO-liitännän laajennuspaikka 4 Paikka vaijerityyppiselle turvalukolle Sarjanumeron ja mallinumeron sijainti Malli- ja sarjanumero on merkitty laitteen takana oleviin tunnistetarroihin. Sarjanumero sisältää tiedot alkuperämaasta, laitteen versiosta, valmistuskoodista ja laitteen valmistusnumerosta. Mallinimi HP Color LaserJet CP4025n HP Color LaserJet CP4025dn HP Color LaserJet CP4525n HP Color LaserJet CP4525dn HP Color LaserJet CP4525xh Mallinumero CC489A CC490A CC493A CC494A CC495A 8 Luku 1 Laitteen perusominaisuudet FIWW

23 Ohjauspaneelin sisältö Ohjauspaneelissa on tekstinäyttö, työnohjauspainikkeet ja kolme tilamerkkivaloa Ohjauspaneelin näyttö Näyttää tilatietoja, valikot, ohjetietoja ja virheilmoituksia. 2 Vasen nuolipainike Navigointi taaksepäin sisäkkäisissä valikoissa. 3 Ohje-painike Saat näyttöön yksityiskohtaisia tietoja ja animaatioita laitteen ilmoituksista tai valikoista. 4 Ylänuolipainike Valikkojen ja tekstin selaaminen sekä näytön lukujen kasvattaminen. Alanuolipainike Valikkojen ja tekstin selaaminen sekä näytön lukujen pienentäminen. 5 OK-painike Kohteen valitseminen ja tulostuksen jatkaminen sen sallivien virheiden jälkeen. 6 Alkuun-painike Avaa ja sulkee valikkorakenteen 7 Pysäytys-painike Voit pysäyttää nykyisen työn, jatkaa tai peruuttaa tulostustyön, poistaa paperin laitteesta ja poistaa keskeytettyyn työhön liittyvät virheet Jos tulostustyö ei ole kesken, voit keskeyttää laitteen toiminnan painamalla Pysäytys-painiketta. 8 9 Huomautus-merkkivalo Huomautus-valo ilmaisee, että laitteen tila edellyttää käyttäjän toimenpiteitä. Esimerkkejä tästä ovat tyhjä paperilokero tai näytössä oleva virheilmoitus. Tiedot-valo ilmaisee, että laite vastaanottaa tietoja. 10 Tiedot-merkkivalo Valmis-merkkivalo Valmis-valo ilmaisee, että laite on valmiina aloittamaan minkä tahansa työn käsittelyn. FIWW Ohjauspaneelin sisältö 9

24 10 Luku 1 Laitteen perusominaisuudet FIWW

25 2 Ohjauspaneelin valikot Ohjauspaneelin valikot FIWW 11

26 Ohjauspaneelin valikot Voit ohjata laitetta muuttamalla valikoiden asetuksia laitteen ohjauspaneelista. Ohjauspaneelista voit käyttää toimintoja, joita ei ole tulostinohjaimessa tai sovelluksessa sekä määrittää lokeroiden paperikoon ja -tyypin. Näytä miten -valikko NÄYTÄ MITEN -valikosta voit tulostaa sivuja, joilla on lisätietoja laitteesta. Voit tulostaa sivut ja säilyttää ne nopeasti saatavilla laitteen lähellä. Näyttäminen: Paina Alkuun-painiketta ja valitse NÄYTÄ MITEN -valikko. Kohde POISTA TUKOKSET TÄYTÄ LOKEROT ASETA ERIKOISMATERIAALI LISÄÄ MAT. 4 X 6 (10 X 15 CM) TULOSTA MOLEMMAT PUOLET TUETUT PAPERIT TULOSTA LISÄOHJESIVU Selitys Näyttää laitteen tukosten poistamisohjeita. Näyttää lokeroiden täyttö- ja määritysohjeita. Näyttää erikoismateriaalien (kuten kirjekuorten, kalvojen ja tarrojen) lisäysohjeita. Antaa ohjeet 10 x 15 cm kokoisen materiaalin lataamiseen. Näyttää kaksipuolisen tulostuksen ohjeita. Näyttää tuettujen paperien ja tulostusmateriaalien luettelon. Tulostaa sivun, jolla on lisäohjeita sisältävien Web-sivustojen osoitteet. Hae työ -valikko HAE TYÖ -valikon avulla voi tarkastella tallennettujen töiden luetteloa. Näyttäminen: Paina Alkuun-painiketta ja valitse HAE TYÖ -valikko. Kohde Alikohde Alikohde Alikohde Kuvaus EI TALLENNETTUJA TÖITÄ Tämä ilmoitus näkyy, jos tuotteessa ei ole tallennettuja töitä. <KÄYTTÄJÄTUNNUS> Luettelo sisältää niiden henkilöiden nimet, jotka ovat tallentaneet töitä. Näet tallennettujen töiden luettelon valitsemalla haluamasi nimen. 12 Luku 2 Ohjauspaneelin valikot FIWW

27 Kohde Alikohde Alikohde Alikohde Kuvaus KAIKKI TYÖT (TUNNUSLUVULLA) TULOSTA TULOSTA JA POISTA POISTA Tämä ilmoitus näkyy näytössä, jos käyttäjä on tallentanut vähintään kaksi työtä, joihin tarvitaan PIN-koodi. Jos valittuna on TULOSTA tai TULOSTA JA POISTA, PIN-koodia pyydetään. Jos töillä on eri PIN-koodit, vain ne työt tulostetaan, joiden PIN annettiin. Jos PIN-koodi ei vastaa mitään työtä, näytetään virheilmoitus. Näyttöön tulee luettelon työtyyppien mukaan TULOSTA- tai TULOSTA JA POISTA -vaihtoehto. Jos tallennetut työt ovat Yksityisiä tai Hyväksy ja odota -töitä, näytössä näkyy TULOSTA JA POISTA. Nämä työt poistetaan sen jälkeen kun ne on tulostettu. Jos näytössä on TULOSTA, tallennettuna on ainakin yksi pikakopiotyö tai vakiotyö. Kun valittuna on TULOSTA, luettelon Yksityiset tai Hyväksy ja odota -työt tulostetaan ja poistetaan. KOPIOT TYÖ MUKAUTETTU ARVO Kun valittuna on TULOSTA tai TULOSTA JA POISTA, voit määrittää tulostettavan kopiomäärän KOPIOTasetuksella. Oletuksena on 1, ja alue on Käytettävissä on myös seuraavat kopiointiasetukset: Valitsemalla TYÖ-asetuksen tulostetaan ohjaimessa määritetty kopiomäärä. Valitsemalla MUKAUTETTU ARVO-asetuksen määritetään työstä tulostettavien kopioiden määrä. Ohjaimessa määritetty kopiomäärä kerrotaan ohjauspaneelista määritettyjen kopioiden määrällä. Jos määrität ohjaimesta esimerkiksi kaksi kopiota ja ohjauspaneelista kaksi, työstä tulostetaan neljä kopiota. FIWW Ohjauspaneelin valikot 13

28 Kohde Alikohde Alikohde Alikohde Kuvaus KAIKKI TYÖT (EI TUNNUSLUKUA) TULOSTA TULOSTA JA POISTA POISTA Tämä ilmoitus näkyy näytössä, jos käyttäjä on tallentanut vähintään kaksi työtä, joihin ei tarvita PIN-koodia. Näyttöön tulee luettelon työtyyppien mukaan TULOSTA- tai TULOSTA JA POISTA -vaihtoehto. Jos tallennetut työt ovat Yksityisiä tai Hyväksy ja odota -töitä, näytössä näkyy TULOSTA JA POISTA. Nämä työt poistetaan sen jälkeen kun ne on tulostettu. Jos näytössä on TULOSTA, tallennettuna on ainakin yksi pikakopiotyö tai vakiotyö. Kun valittuna on TULOSTA, luettelon Yksityiset tai Hyväksy ja odota -työt tulostetaan ja poistetaan. KOPIOT TYÖ MUKAUTETTU ARVO Kun valittuna on TULOSTA tai TULOSTA JA POISTA, voit määrittää tulostettavan kopiomäärän KOPIOTasetuksella. Oletuksena on 1, ja alue on Käytettävissä on myös seuraavat kopiointiasetukset: Valitsemalla TYÖ-asetuksen tulostetaan ohjaimessa määritetty kopiomäärä. Valitsemalla MUKAUTETTU ARVO-asetuksen määritetään työstä tulostettavien kopioiden määrä. Ohjaimessa määritetty kopiomäärä kerrotaan ohjauspaneelista määritettyjen kopioiden määrällä. Jos määrität ohjaimesta esimerkiksi kaksi kopiota ja ohjauspaneelista kaksi, työstä tulostetaan neljä kopiota. 14 Luku 2 Ohjauspaneelin valikot FIWW

29 Kohde Alikohde Alikohde Alikohde Kuvaus <TYÖN NIMI X> TULOSTA TULOSTA JA POISTA POISTA Käyttäjän jokainen yksittäinen työ näkyy luettelossa nimellä. Näyttöön tulee luettelon työtyyppien mukaan TULOSTA- tai TULOSTA JA POISTA -vaihtoehto. Jos näytössä on TULOSTA JA POISTA, kaikki tallennetut työt ovat joko Yksityisiä tai Hyväksy ja odota -töitä. Nämä työt poistetaan, kun ne on tulostettu. Jos näytössä on TULOSTA, tallennettuna on ainakin yksi pikakopiotyö tai vakiotyö. Mahdolliset Yksityiset tai Hyväksy ja odota -työ tulostetaan ja poistetaan, vaikka TULOSTA -asetus olisi valittuna. KOPIOT Kun valittuna on TULOSTA tai TULOSTA JA POISTA, voit määrittää tulostettavan kopiomäärän KOPIOTasetuksella. Oletuksena on 1, ja alue on Tiedot-valikko TIEDOT-valikon avulla voit näyttää ja tulostaa laitteen tietoja. Näyttäminen: Paina Alkuun-painiketta ja valitse TIEDOT -valikko. Kohde TULOSTA VALIKKOKARTTA TULOSTA ASETUKSET TULOSTA TARVIKKEIDEN TILASIVU Kuvaus Tulostaa ohjauspaneelin valikkokartan, josta näet ohjauspaneelin valikkojen rakenteen ja valikkojen kohtien nykyiset asetukset. Tulostaa laitteen asetussivut, joilla on tietoja tulostimen asetuksista ja asennetuista lisävarusteista. Tulostaa tarvikkeiden arvioidun jäljellä olevan käyttöiän, tilastotiedot käsitellyistä sivuista ja töistä, sarjanumeron, sivujen määrän ja huoltotiedot. HP näyttää arvioita tarvikkeiden jäljellä olevasta käyttöiästä asiakkaan avuksi. Tarvikkeiden todellinen tila saattaa poiketa arvioista. TARVIKKEIDEN TILA TULOSTA KÄYTTÖSIVU TULOSTA TÖIDEN VÄRINKÄYTTÖLOKI TUL. DEMOSIVU TULOSTA RGB-NÄYTTEET TULOSTA CMYK-NÄYTTEET TULOSTA TIEDOSTOHAKEMISTO Näyttää arvion tulostuskasettien, siirtoyksikön, kiinnitysyksikön ja väriaineen keräysyksikön tilasta vieritettävässä luettelossa. Voit avata ohjeen kullekin valitsemalla OK-painikkeen. Tulostaa laitteen läpi kulkeneiden papereiden kokotiedot, tulostettujen sivujen määrän sekä tiedot siitä, onko tulostus ollut yksi- vai kaksipuolista ja yksiväristä vai värillistä. Tulostaa tulostimen värinkäyttötilaston. Tulostaa esittelysivun. Tulostaa eri RGB-arvojen värinäytteet. Näytteiden avulla voit täsmätä värejä. Tulostaa eri CMYK-arvojen värinäytteet. Näytteiden avulla voit täsmätä värejä. Tulostaa laitteeseen tallennettujen tiedostojen nimet ja hakemiston. FIWW Ohjauspaneelin valikot 15

30 Kohde TULOSTA PCL-FONTTILUETTELO TULOSTA PS-FONTTILUETTELO Kuvaus Tulostaa käytettävissä olevat PCL-fontit. Tulostaa käytettävissä olevat PS-fontit. Paperinkäsittely-valikko Tässä valikossa voit määrittää syöttölokeroita koon ja tyypin mukaan. Lokerot on syytä määrittää oikein tästä valikosta ennen ensimmäistä tulostuskertaa. Tämä valikko tulee näyttöön myös, kun suljet lokerot 2-5 ja painat OK-painiketta paperikoon ja -tyypin asetuskehotteen jälkeen. Näyttäminen: Paina Alkuun-painiketta ja valitse PAPERINKÄSITTELY -valikko. HUOMAUTUS: Jos olet käyttänyt muita HP LaserJet -malleja, lokeron 1 määrittäminen monikäyttötilaan tai kasettitilaan voi olla sinulle tuttua. HP Color LaserJet Enterprise CP4020- CP4520 -sarja -tulostimissa lokeron määrittäminen KAIKKI KOOT- ja KAIKKI TYYPIT -tilaan vastaa Ensimmäinen-tilaa. Lokeron 1 koon määrittäminen muuhun kuin KAIKKI KOOT- tai KAIKKI TYYPIT -tilaan vastaa Kasetti-tilaa. Valikkokomento Arvo Kuvaus LOKERON 1 KOKO LOKERON 1 TYYPPI LOKERON <X> KOKO X = 2 tai valinnainen 3, 4 tai 5 LOKERON <X> TYYPPI X = 2 tai valinnainen 3, 4 tai 5 Näyttöön avautuu valittavissa olevien kokojen luettelo. Valittavissa olevien tyyppien luettelo tulee näyttöön. Näyttöön avautuu valittavissa olevien kokojen luettelo. Valittavissa olevien tyyppien luettelo tulee näyttöön. Voit asettaa lokeron 1 paperikoon. Oletus on KAIKKI KOOT. Kohdassa Tuetut paperikoot sivulla 81 on valittavissa olevien kokojen täydellinen luettelo. Voit asettaa lokeron 1 paperityypin. Oletus on KAIKKI TYYPIT. Kohdassa Tuetut paperityypit sivulla 84 on valittavissa olevien tyyppien täydellinen luettelo. Voit määrittää lokeron 2 tai valinnaisen lokeron 3, 4 tai 5 paperikoon. Nämä lokerot tunnistavat paperin lokerossa olevien ohjainten avulla. Kohdassa Tuetut paperikoot sivulla 81 on valittavissa olevien kokojen täydellinen luettelo. Voit määrittää lokeron 2 tai valinnaisen lokeron 3, 4 tai 5 paperityypin. Oletus on TAVALLINEN. Kohdassa Tuetut paperityypit sivulla 84 on valittavissa olevien tyyppien täydellinen luettelo. Tarvikkeiden hallinta -valikko Tästä valikosta voit määrittää, miten laite ilmoittaa, kun tarvikkeiden käyttöikä alkaa olla lopussa. Näyttäminen: Paina Alkuun-painiketta ja valitse TARV. HALLINTA -valikko. HUOMAUTUS: oletusasetusta. Tähdellä (*) merkityt arvot ovat oletusasetuksia. Joillakin valikkotoiminnoilla ei ole 16 Luku 2 Ohjauspaneelin valikot FIWW

31 Valikkokohta Alivalikon kohta Arvot Kuvaus KUN ER. VÄHISSÄ MUSTA KASETTI PYSÄYTÄ KEHOTE JATKAMAAN* JATKA Valitse, mitä laite tekee, kun tulostuskasetin käyttöikä on lähes lopussa. PYSÄYTÄ: Laite keskeyttää toiminnan siihen saakka, kun vaihdat kasetin. VÄRIAINEKASETIT SIIRTOPAKKAUS KIINNITYSYKSIKKÖ PYSÄYTÄ KEHOTE JATKAMAAN* JATKA TUL. MUSTANA PYSÄYTÄ KEHOTE JATKAMAAN* JATKA PYSÄYTÄ KEHOTE JATKAMAAN* JATKA KEHOTE JATKAMAAN: Laite keskeyttää toiminnan siihen saakka, kun kuittaat ilmoituksen. Kun kehoteilmoitus on kuitattu, uutta ilmoitusta vaihdettavasta tarvikkeesta ei anneta. JATKA: Laite näyttää hälytyksen, mutta jatkaa tulostamista. Uutta ilmoitusta vaihdettavasta tarvikkeesta ei anneta. Valitse, mitä laite tekee, kun tulostuskasetin käyttöikä on lähes lopussa. PYSÄYTÄ: Laite keskeyttää toiminnan siihen saakka, kun vaihdat kasetin. KEHOTE JATKAMAAN: Laite keskeyttää toiminnan siihen saakka, kun kuittaat ilmoituksen. JATKA: Laite näyttää hälytyksen, mutta jatkaa tulostamista. TUL. MUSTANA: Laite tulostaa mustalla, kun värikasetti alkaa olla lopussa. PYSÄYTÄ: Laite keskeyttää toiminnan siihen saakka, kun vaihdat siirtoyksikön. KEHOTE JATKAMAAN: Laite keskeyttää toiminnan siihen saakka, kun kuittaat ilmoituksen. JATKA: Laite näyttää hälytyksen, mutta jatkaa tulostamista. PYSÄYTÄ: Laite keskeyttää toiminnan siihen saakka, kun vaihdat kiinnitysyksikön. KEHOTE JATKAMAAN: Laite keskeyttää toiminnan siihen saakka, kun kuittaat ilmoituksen. JATKA: Laite näyttää hälytyksen, mutta jatkaa tulostamista. FIWW Ohjauspaneelin valikot 17

32 Valikkokohta Alivalikon kohta Arvot Kuvaus VÄRIAINEEN KERÄYSYKSIKKÖ PYSÄYTÄ* KEHOTE JATKAMAAN JATKA PYSÄYTÄ: Laite keskeyttää toiminnan siihen saakka, kun vaihdat väriaineen keräysyksikön. KEHOTE JATKAMAAN: Laite keskeyttää toiminnan siihen saakka, kun kuittaat ilmoituksen. JATKA: Laite näyttää hälytyksen, mutta jatkaa tulostamista. HUOMAUTUS: Väriaineen keräysyksikön käyttäminen kehotteen tai hälytyksen jälkeen voi aiheuttaa väriaineen vuotamisen etenkin vaihdettaessa väriaineen keräysyksikköä. KÄYTT. MÄÄR. VÄH. KELTAINEN KASETTI MAGENTA KASETTI SYAANI KASETTI Sallittu arvo % Nuolipainikkeilla voit määrittää, miten monta prosenttia kasetin käyttöiästä on oltava jäljellä, jotta laite antaa hälytyksen alhaisesta väriainetasosta. MUSTA KASETTI SIIRTOPAKKAUS Sallittu arvo % Oletus on 2 % KIINNITYSYKSIKKÖ Sallittu arvo % Oletus on 2 % TARVIKEILMOITUKSET VÄHISSÄ-ILMOITUS KÄYTÖSSÄ* EI KÄYTÖSSÄ Nuolipainikkeilla voit määrittää, miten monta prosenttia kasetin käyttöiästä on oltava jäljellä, jotta laite antaa hälytyksen. Nuolipainikkeilla voit määrittää, miten monta prosenttia kasetin käyttöiästä on oltava jäljellä, jotta laite antaa hälytyksen. Valitse, miten laite näyttää tarviketiedot. VÄHISSÄ-ILMOITUS: Määrittää, näytetäänkö alhaisesta tarviketasosta ilmoitus ohjauspaneelissa. TASON ILMAISIN SIVUJA JÄLJELLÄ NOIN KÄYTÖSSÄ* EI KÄYTÖSSÄ KÄYTÖSSÄ* EI KÄYTÖSSÄ TASON ILMAISIN: Määrittää, näytetäänkö tarviketason mittari ohjauspaneelissa. SIVUJA JÄLJELLÄ NOIN: Määrittää, näytetäänkö jäljellä olevien sivujen arvioitu määrä ilmoituksissa alhaisesta tarviketasosta. 18 Luku 2 Ohjauspaneelin valikot FIWW

33 Valikkokohta Alivalikon kohta Arvot Kuvaus RAJOITA VÄRINKÄYTTÖÄ OTA VÄRI KÄYTTÖÖN* VÄRI JOS SALLITTU POISTA VÄRI KÄYTÖSTÄ Tässä valikkokohdassa ohjataan väritulostuksen sallimista. POISTA VÄRI KÄYTÖSTÄ: Kaikki laitteeseen lähetetyt työt tulostetaan vain mustavalkoisina. OTA VÄRI KÄYTTÖÖN: Kaikki laitteeseen lähetetyt värityöt tulostetaan värillisinä. VÄRI JOS SALLITTU: Lupatietokannasta tarkistetaan, tulostetaanko värisivut väreissä vai mustavalkoisena. VÄRI JA MUSTA AUTOM.* ENIMMÄKSEEN VÄRILLISIÄ SIVUJA ENIMMÄKSEEN MUSTIA SIVUJA Näiden valikkokohtien avulla voit tasapainottaa tarvikkeen käyttöiän suhteessa sen suorituskykyyn. AUTOM.: Laitteen ohjelmisto käyttää tulostustietoihin pohjautuvaa algoritmia parhaan tulostelaadun saamiseksi. ENIMMÄKSEEN VÄRILLISIÄ SIVUJA: Tällä valinnalla saadaan paras suorituskyky. Jos pääosa tulostuksesta on väritulostusta, tämä valinta ei lyhennä tarvikkeen käyttöikää. ENIMMÄKSEEN MUSTIA SIVUJA: Tällä valinnalla jatketaan laitteen käyttöikää, ja se on paras vaihtoehto, jos pääosa tulostuksesta on mustavalkotulostusta. Määritä asetukset -valikko MÄÄRITÄ ASETUKSET -valikossa voit muuttaa oletustulostusasetuksia, muuttaa tulostuslaatua, muuttaa järjestelmän asetuksia ja I/O-asetuksia sekä palauttaa tulostimen oletusasetukset. Tulostus-valikko Nämä asetukset vaikuttavat vain töihin, joilla on määritetyt ominaisuudet. Useimmilla töillä on kaikki ominaisuudet, ja ne ohittavat tässä valikossa määritetyt ominaisuudet. ja valitse MÄÄRITÄ ASETUKSET- ja TULOSTAMINEN- Näyttäminen: Paina Alkuun-painiketta valikko. HUOMAUTUS: oletusasetusta. Tähdellä (*) merkityt arvot ovat oletusasetuksia. Joillakin valikkotoiminnoilla ei ole FIWW Ohjauspaneelin valikot 19

34 Valikkokohta Alivalikon kohta Arvot Kuvaus KOPIOT Skaala: Tällä toiminnolla voit määrittää kopioiden määrän oletusasetuksen tulostustöitä varten. Oletus on 1. OLETUSPAPERIKOKO Näyttöön avautuu valittavissa olevien kokojen luettelo. Katso kohtaa Tuetut paperikoot sivulla 81. Voit määrittää paperin oletuskoon. MUKAUTETUN PAPERIN OLETUSKOKO MITTAYKSIKKÖ LEVEYS KORKEUS Voit asettaa oletuskoon mille tahansa mukautetulle tulostustyölle, jossa mittoja ei ole määritetty. Oletusmittayksikkö on MILLIMETRIT. KAKSIPUOLINEN TULOSTUS KAKSIPUOLISEN TULOSTUKSEN SIDONTA EI KÄYTÖSSÄ* KÄYTÖSSÄ PITKÄ SIVU* LYHYT SIVU Voit ottaa käyttöön tai poistaa käytöstä kaksipuolisen tulostamisen. HUOMAUTUS: Tämä valikko on käytettävissä vain malleissa, joissa on automaattinen kaksipuolitulostus. Voit muuttaa kaksipuolisen tulostuksen sidontareunan. HUOMAUTUS: Tämä valikko on käytettävissä vain malleissa, joissa on automaattinen kaksipuolitulostus. OHITA A4/LETTER EI KYLLÄ* KÄSINSYÖTTÖ EI KÄYTÖSSÄ* KÄYTÖSSÄ COURIER-FONTTI NORMAALI* TUMMA Voit asettaa laitteen tulostamaan A4-työn letterkokoiselle paperille, kun lokeroa ei ole määritetty A4-kokoiselle paperille tai tulostamaan A4- kokoiselle paperille, kun lokeroa ei ole määritetty letterkokoiselle paperille. Kun valitaan KÄYTÖSSÄ, KÄSINSYÖTTÖ on oletusasetuksena niissä töissä, joissa lokeroa ei erikseen valita. Tulostinohjaimen automaattisen valinnan asetus ohittaa tämän asetuksen. Voit valita Courier-fontin version. TUMMA-asetus on sisäinen Courier-fontti, joka on käytettävissä HP LaserJet Series III -tulostimissa ja sitä vanhemmissa. 20 Luku 2 Ohjauspaneelin valikot FIWW

35 Valikkokohta Alivalikon kohta Arvot Kuvaus LEVEÄ A4 EI * KYLLÄ TULOSTA PS-VIRHEET EI KÄYTÖSSÄ* KÄYTÖSSÄ TULOSTA PDF-VIRHEET EI KÄYTÖSSÄ* KÄYTÖSSÄ Voit muuttaa A4-paperin tulostusaluetta. Jos valitset EI, tulostusalueen kullakin rivillä on 78 merkkiä, joiden koko on 10. Jos valitset KYLLÄ, tulostusalueen kullakin rivillä on 80 merkkiä, joiden koko on 10. Voit valita, tulostetaanko PSvirhesivut. Voit valita, tulostetaanko PDFvirhesivut. PCL-alivalikko Tässä valikossa määritetään tulostinkielen asetukset. Näyttäminen: Paina Alkuun-painiketta PCL-valikko. ja valitse MÄÄRITÄ ASETUKSET-, TULOSTAMINEN- ja HUOMAUTUS: oletusasetusta. Tähdellä (*) merkityt arvot ovat oletusasetuksia. Joillakin valikkotoiminnoilla ei ole Kohde Arvot Kuvaus LOMAKKEEN PITUUS Alue: riviä Asettaa pystyvälistyksen oletuspaperikoolle. Oletus on 60. SUUNTA FONTTILÄHDE PYSTY* VAAKA Näyttöön tulee käytettävissä olevien fonttilähteiden luettelo. Voit valita sivun suunnan oletusarvoksi pysty- tai vaakasuunnan. Valitsee fonttilähteen. Oletus on SISÄINEN. FONTIN NUMERO Alue: Laite määrittää numeron kullekin fontille ja näyttää numerot PCL-fonttiluettelossa. Oletus on 0. FONTIN TIHEYS Alue: 0,44-99,99 Asetuksella valitaan fontin askel. Valinta on käytössä fonttivalinnan mukaan. Oletus on FONTIN PISTEKOKO Alue: 4,00-999,75 Valitse fontin pistekoko. Oletus on 12,00. MERKISTÖ LISÄÄ RIVINPALAUTUS RIVINSIIRTOON Näyttöön tulee käytettävissä olevien merkistöjen luettelo. EI* KYLLÄ Voit valita jonkin käytettävissä olevan merkistön laitteen ohjauspaneelista. Merkistö on fontin kaikkien merkkien yksilöllinen ryhmä. Ääriviivamerkkien suositusasetus on PC-8 tai PC-850. Oletus on PC-8. Valitse KYLLÄ, jos haluat liittää jokaiseen rivinsiirtoon kohdistimen palautuksen rivin alkuun aiempien PCL-töiden kanssa yhteensopivissa töissä (pelkkä teksti, ei työnohjausta). Joissakin käyttöympäristöissä uusi rivi ilmaistaan käyttämällä vain rivinsyötön ohjauskoodia. Tällä asetuksella voit lisätä rivinsiirtoon kohdistimen palautuksen rivin alkuun. FIWW Ohjauspaneelin valikot 21

36 Kohde Arvot Kuvaus ESTÄ TYHJÄT SIVUT MATERIAALILÄHTEEN MÄÄRITYS EI* KYLLÄ VAKIO* PERINTEINEN Oman PCL-kielen luomisen aikana ylimääräiset lomakkeen syöttökomennot saattavat aiheuttaa tyhjän sivun tulostumisen. Valitse asetukseksi KYLLÄ, jos haluat tulostimen ohittavan sivunsiirron silloin, kun sivu on tyhjä. PCL5 MATERIAALILÄHTEEN MÄÄRITYS -komennon avulla valitaan syöttölokero numeron mukaan, joka yhdistää käytettävissä olevat lokerot ja syöttölaitteet. VAKIO-numerointi perustuu uudempiin HP LaserJet - tulostimiin, joiden lokeroiden ja syöttölaitteiden numerointi on päivitetty. PERINTEINEN-numerointi perustuu HP LaserJet 4 - tulostimiin ja niitä aiempiin malleihin. Tulostuslaatu-valikko ja valitse MÄÄRITÄ ASETUKSET- ja TULOSTUSLAATU- Näyttäminen: Paina Alkuun-painiketta valikko. HUOMAUTUS: oletusasetusta. Tähdellä (*) merkityt arvot ovat oletusasetuksia. Joillakin valikkotoiminnoilla ei ole Kohde Alikohde Alikohde Arvot Kuvaus SÄÄDÄ VÄRIÄ KOROSTUKSET SYAANIN TUMMUUS MAGENTAN TUMMUUS KELTAISEN TUMMUUS MUSTAN TUMMUUS Alue on Oletus on 0. Säädä tulosteen vaaleiden osien vaaleutta tai kirkkautta. Pienet arvot vaalentavat tulosteen vaaleimpia osia ja suuremmat arvot tummentavat niitä. KESKISÄVYT SYAANIN TUMMUUS MAGENTAN TUMMUUS Alue on Oletus on 0. Säädä tulosteen keskisävyjen vaaleutta tai kirkkautta. Pienet arvot vaalentavat keskisävyjä tulosteessa ja suuremmat arvot tummentavat niitä. KELTAISEN TUMMUUS MUSTAN TUMMUUS VARJOT SYAANIN TUMMUUS MAGENTAN TUMMUUS Alue on Oletus on 0. Säädä tulosteen tummien osien kohtien vaaleutta tai kirkkautta. Pienet arvot vaalentavat tulosteen tummia osia ja suuremmat arvot tummentavat niitä. KELTAISEN TUMMUUS MUSTAN TUMMUUS 22 Luku 2 Ohjauspaneelin valikot FIWW

37 Kohde Alikohde Alikohde Arvot Kuvaus PALAUTA VÄRIARVOT Voit palauttaa väriasetukset palauttamalla kunkin värin tummuusarvon. MÄÄRITÄ KOHDISTUS Voit keskittää kuvan siirtämällä kunkin lokeron marginaalikohdistusta ylöspäin, alaspäin, vasemmalle tai oikealle. Voit myös kohdistaa etupuolen kuvan taustapuolen kuvaan. SÄÄDÄ LOKERO <X> Säädä jokainen lokero. Laite luo kuvan skannaamalla sivun reunasta toiseen, kun arkki syötetään pituussuuntaisena laitteeseen. TULOSTA TESTISIVU X1-SIIRTO Y1-SIIRTO X2-SIIRTO Y2-SIIRTO Alue: -5 mm - +5 mm Tulosta testisivu ja ohjeet kuvan paikan rekisteröinnin asetuksille. Skannaussuunta on X. X1 on yksipuolisen arkin tai kaksipuolisen arkin toisen sivun skannaussuunta. X2 on kaksipuolisen arkin ensimmäisen puolen skannaussuunta. Syöttösuunta on Y. Y1 on yksipuolisen arkin tai kaksipuolisen arkin toisen sivun syöttösuunta. Y2 on kaksipuolisen arkin ensimmäisen puolen syöttösuunta. AUTOMAATTINEN TUNNISTUSTILA LOKERON 1 TUNNISTUS TÄYSI TUNNISTUS LAAJENNETTU TUNNISTUS* VAIN KALVO Määrittää lokeron 1 paperityyppien tunnistusasetuksen AUTOMAATTINEN TUNNISTUS -tilassa. Kun TÄYSI TUNNISTUS on valittu, laite tunnistaa jokaisen sivun ja vaihtaa tilaa vastaavasti. Laite erottaa toisistaan kevyen paperin, tavallisen paperin, paksun paperin, kiiltävän paperin, lujan paperin ja kalvot. Tämän tilan käyttäminen hidastaa tulostusnopeutta huomattavasti. Käytä sitä ainoastaan silloin, kun tulostat eri paperityypeille. Kun LAAJENNETTU TUNNISTUS on valittuna, laite tunnistaa vain ensimmäisen sivun ja olettaa, että loput sivut ovat samaa paperityyppiä. Laite erottaa toisistaan kevyen paperin, tavallisen paperin, paksun paperin, kiiltävän paperin, lujan paperin ja kalvot. Kun VAIN KALVO on valittu, laite tunnistaa ainoastaan ensimmäisen sivun. Laite erottaa kalvot muista paperityypeistä. FIWW Ohjauspaneelin valikot 23

38 Kohde Alikohde Alikohde Arvot Kuvaus LOKERON <X> TUNNISTUS LAAJENNETTU TUNNISTUS* VAIN KALVO Määrittää lokeroiden 2-5 paperityyppien tunnistusasetuksen AUTOMAATTINEN TUNNISTUS-tilassa. Kun LAAJENNETTU TUNNISTUS on valittuna, laite tunnistaa vain muutaman ensimmäisen sivun ja olettaa, että loput sivut ovat samaa paperityyppiä. Laite erottaa toisistaan kevyen paperin, tavallisen paperin, paksun paperin, kiiltävän paperin, lujan paperin ja kalvot. Laite tunnistaa paperityypin, kun käynnistät sen ja avaat ja suljet lokeron. Kun VAIN KALVO on valittu, laite tunnistaa ainoastaan ensimmäisen sivun. Laite erottaa kalvot muista paperityypeistä. SÄÄDÄ PAPERITYYPIT Näyttöön tulee paperityyppiluettelo. TULOSTUSTILA RESISTANSSITILA Näyttöön tulee tulostustilaluettelo. Määritä kunkin materiaalityypin tulostustila. ILMANKOSTEUS- TILA ESIKIERTO-TILA KIINNITTIMEN LÄMPÖTILA -TILA PAPERIN KÄPR. - TILA PALAUTA TILAT Tällä toiminnolla voit palauttaa kaikkien paperityyppitila-asetusten oletukset. OPTIMOI Näyttöön tulee käytettävissä olevien vaihtoehtojen luettelo. PALAUTA OPTIMOINTI Voit selvittää tulostuslaatuongelmia optimoimalla tulostustiloja. Tällä toiminnolla voit palauttaa OPTIMOIvalikon kaikkien asetusten oletukset. PIKAKALIBROI Kalibroi laitteen osittain. TÄYSI KALIBROINTI Tekee kaikki laitteen kalibroinnit. 24 Luku 2 Ohjauspaneelin valikot FIWW

39 Kohde Alikohde Alikohde Arvot Kuvaus LYKKÄÄ KALIBROINTIA HERÄTYKSEN/ KÄYNNISTYKSEN YHTEYDESSÄ EI KYLLÄ* Tässä valikossa määritetään kalibrointiaika laitteen heräämisen tai käynnistymisen yhteydessä. Valitse EI, jos haluat määrittää laitteen kalibroitumaan heti heräämisen tai käynnistyksen jälkeen. Laite ei tulosta mitään töitä ennen kalibroinnin päättymistä. Valitsemalla KYLLÄ voit määrittää, että lepotilassa oleva laite hyväksyy tulostustyöt ennen kalibrointia. Laite saattaa aloittaa kalibroinnin, ennen kuin kaikki vastaanotetut työt on tulostettu. Tämä vaihtoehto mahdollistaa nopeamman tulostamisen laitteen palautuessa lepotilasta tai käynnistyessä, mutta tulostuslaatu voi kärsiä. HUOMAUTUS: Saat parhaan lopputuloksen määrittämällä laitteen kalibroimaan ennen tulostamista. Ennen kalibrointia tulostettujen töiden laatu ei välttämättä ole paras mahdollinen. TARKKUUS Image REt 3600* 1200 x 1200 dpi Määrittää laitteen tulostustarkkuuden. Oletusasetus on Image REt Kokeilemalla 1200 x 1200 dpi -asetusta voit parantaa yksityiskohtaisten viivapiirrosten tai pienikokoisen tekstin tulostuslaatua. REUNOJEN HALLINTA EI KÄYTÖSSÄ KEVYT NORMAALI* MAKSIMI Reunojen hallinnan asetus määrittää sen, kuinka reunoja käsitellään. Reunojen hallinnassa on kaksi osaa: mukautuva rasterointi ja lihotus. Mukautuva rasterointi lisää reunaviivojen terävyyttä. Lihotus puolestaan lieventää värilaattojen kohdistusvirheiden vaikutusta asettamalla viereisten objektien reunat hieman limittäin. EI KÄYTÖSSÄ poistaa lihotuksen ja mukautuvan rasteroinnin käytöstä. KEVYT asettaa lihotuksen minimitasolle ja käyttää mukautuvaa rasterointia. NORMAALI on kohdistusvaran oletusasetus. Lihotus on keskitasolla ja mukautuva rasterointi on käytössä. MAKSIMI on tehokkain sieppausasetus. Mukautuva rasterointi on käytössä. AUTOMAATTINEN PUHDISTUS EI KÄYTÖSSÄ* KÄYTÖSSÄ Kun automaattinen puhdistus on käytössä, laite tulostaa puhdistussivun, kun PUHDISTUSVÄLI-kohdassa määritetty sivumäärä saavutetaan. FIWW Ohjauspaneelin valikot 25

40 Kohde Alikohde Alikohde Arvot Kuvaus PUHDISTUSVÄLI 500* Määritä niiden sivujen määrä, jotka tulostetaan ennen kuin puhdistussivu tulostuu automaattisesti. Tämä kohta näytetään vain, kun AUTOMAATTINEN PUHDISTUS-asetus on KÄYTÖSSÄ. AUTOMAATTINEN PUHDISTUSSIVU KOKO LUO PUHDISTUSSIVU KÄSITTELE PUHDISTUSSIVU LETTER* A4 Määritä paperikoko, jota käytetään puhdistussivun tulostuksessa. Tämä kohta näytetään vain, kun AUTOMAATTINEN PUHDISTUS-asetus on KÄYTÖSSÄ. Voit luoda sivun, jota käytetään ylimääräisen väriaineen poistamisessa kiinnitysyksikön painerullasta. HUOMAUTUS: Vaihtoehto on käytettävissä ainoastaan HP Color LaserJet CP4025n- ja HP Color LaserJet CP4525n-tulostimessa. Tällä toiminnolla voit luoda ja käsitellä puhdistussivun, joka puhdistaa kiinnitysyksikön puristusrullan. Puhdistuksen yhteydessä tulostuu puhdistussivu. Sivun voi hävittää. HUOMAUTUS: HP Color LaserJet CP4025n- ja HP Color LaserJet CP4525ntulostimessa on valittava ensin LUO PUHDISTUSSIVU. Järjestelmäasetukset-valikko JÄRJESTELMÄN ASETUKSET -valikosta voit muuttaa laitteen oletuksia, kuten lepotilaa, tulostinkieltä ja tukosselvitysasetuksia. Näyttäminen: Paina Alkuun-painiketta ASETUKSET-valikko. ja valitse MÄÄRITÄ ASETUKSET- ja JÄRJESTELMÄN HUOMAUTUS: oletusasetusta. Tähdellä (*) merkityt arvot ovat oletusasetuksia. Joillakin valikkotoiminnoilla ei ole 26 Luku 2 Ohjauspaneelin valikot FIWW

41 Kohde Alikohde Arvot Kuvaus PÄIVÄMÄÄRÄ/AIKA PÄIVÄMÄÄRÄ /[KKK]/[PP] VUOSI = [VVVV]/- - - /[PP] KUUKAUSI= Päivämäärän määrittäminen. Vuosi-kentän arvoalue on PÄIVÄMÄÄRÄMUOTO [VVVV]/[KKK]/- - PÄIVÄ= VVVV/KKK/PP* KKK/PP/VVVV PP/KKK/VVVV Voit valita, missä järjestyksessä vuosi, kuukausi ja päivä näkyvät päiväyksessä. AIKA - - :[MM] [IP] TUNTI = [HH]: - - [IP] MINUUTTI= [HH]:[MM] - - AM/PM= Voit valita AIKA-muodon. Näyttöön tulee erilaisia ohjattuja toimintoja valitun AIKAMUOTOasetuksen mukaan. AIKAMUOTO 12 TUNTIA* 24 TUNTIA Voit valita 12 TUNTIA- tai 24 TUNTIA -muodon. TYÖN SÄILYTYSRAJA Jatkuva arvo Skaala: Oletus = 32 Voit määrittää laitteeseen tallennettavien pikakopiotöiden enimmäismäärän. Oletusarvo on 32. Enimmäismäärä on 100. TÖIDEN PYSÄYTYKSEN AIKAKATKAISU EI KÄYTÖSSÄ* 1 TUNTI 4 TUNTIA 1 PÄIVÄ 1 VIIKKO Voit määrittää, miten pitkään pikakopiotyöt säilytetään, ennen kuin ne poistetaan jonosta automaattisesti. Tämä valikkokohta on näkyvissä ainoastaan, kun kiintolevy on asennettu. NÄYTÄ OSOITE AUTOM. EI KÄYTÖSSÄ* Tämä asetus määrittää, näkyykö laitteen IP-osoite Valmisilmoituksen yhteydessä. LOKERON TOIMINTA Tässä valikossa voit määrittää, miten laite käsittelee paperilokeroja ja niiden kehotteita ohjauspaneelissa. KÄYTÄ PYYDETTYÄ LOKEROA AINOASTAAN* ENSIMMÄINEN KÄYTÄ PYYDETTYÄ LOKEROA käsittelee työt, joissa on määritetty tietty syöttölokero. Käytettävissä on kaksi vaihtoehtoa: AINOASTAAN: Laite ei valitse koskaan toista lokeroa, kun käyttäjä on määrittänyt, että on käytettävä tiettyä lokeroa, vaikka se olisi tyhjä. ENSIMMÄINEN: Laite voi ottaa paperin toisesta lokerosta, jos määritetty lokero on tyhjä, vaikka työlle on määritetty tietty lokero. FIWW Ohjauspaneelin valikot 27
