1 LASERJET ENTERPRISE M4555 MFP -SARJA Käyttöopas

2

3 LaserJet Enterprise M4555 MFP -sarja Käyttöopas

4 Tekijänoikeus- ja käyttöoikeustiedot 2011 Copyright Hewlett-Packard Development Company, L.P. Tämän materiaalin kopioiminen, sovittaminen tai kääntäminen on kiellettyä, paitsi tekijänoikeuslain sallimilla tavoilla. Tämän asiakirjan sisältämät tiedot voivat muuttua ilman ennakkoilmoitusta. HP-tuotteiden ja palvelujen takuut rajoittuvat kyseisten tuotteiden ja palvelujen mukana toimitettavissa nimenomaisissa takuulausekkeissa esitettyihin takuisiin. Mitään tämän julkaisun sisältöä ei tule tulkita lisätakuuksi. HP ei ole vastuussa tämän julkaisun mahdollisesti sisältämistä teknisistä tai toimituksellisista virheistä tai puutteista. Tavaramerkkitietoja Intel Core on Intel Corporationin tavaramerkki Yhdysvalloissa ja muissa maissa/muilla alueilla. Microsoft, Windows, Windows XP ja Windows Vista ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. ENERGY STAR ja ENERGY STAR -merkki ovat Yhdysvalloissa rekisteröityjä merkkejä. Osanumero: CE Edition 2, 4/2011

5 Tässä oppaassa käytettyjä merkintätapoja VIHJE: Vihjeet sisältävät hyödyllisiä vinkkejä tai pikatoimintoja. HUOMAUTUS: suorittamisessa. Huomautukset ovat tärkeitä tietoja, jotka selittävät käsitteen tai neuvovat tehtävän VAROITUS: Varoituksissa on ohjeita, joita on noudatettava tietojen katoamisen tai laitteen vaurioitumisen estämiseksi. VAARA Vaara-kohdissa on ohjeita, joita on noudatettava henkilövahinkojen, suurten tietomäärien katoamisen tai laitteen vakavan vaurioitumisen estämiseksi. FIWW iii

6 iv Tässä oppaassa käytettyjä merkintätapoja FIWW

7 Sisällysluettelo 1 Laitteen perusominaisuudet... 1 Mallivertailu... 2 Ympäristöä suojelevat ominaisuudet... 4 Helppokäyttötoiminnot... 5 Tuotteen kuvat... 6 Etunäkymä... 6 M4555 MFP... 6 M4555f MFP... 7 M4555fskm MFP... 9 Laite takaa Liitäntäportit Sarjanumeron ja mallinumeron sijainti Ohjauspaneelin sisältö Ohjauspaneelin ohjetoiminto Kosketusnäytön navigointi Kosketusnäytön painikkeet Ohjauspaneelin valikot Ohjauspaneelin valikot Hallinta-valikko Raportit-valikko Yleisasetukset -valikko Kopiointiasetukset-valikko Skannauksen/digitaalilähetyksen asetukset -valikko Faksiasetukset-valikko Avaa USB-laitteesta -asetukset -valikko Tulostusasetukset-valikko Tulostusasetukset-valikko Näyttöasetukset-valikko Tarvikkeiden hallinta -valikko Lokerojen hallinta -valikko FIWW v

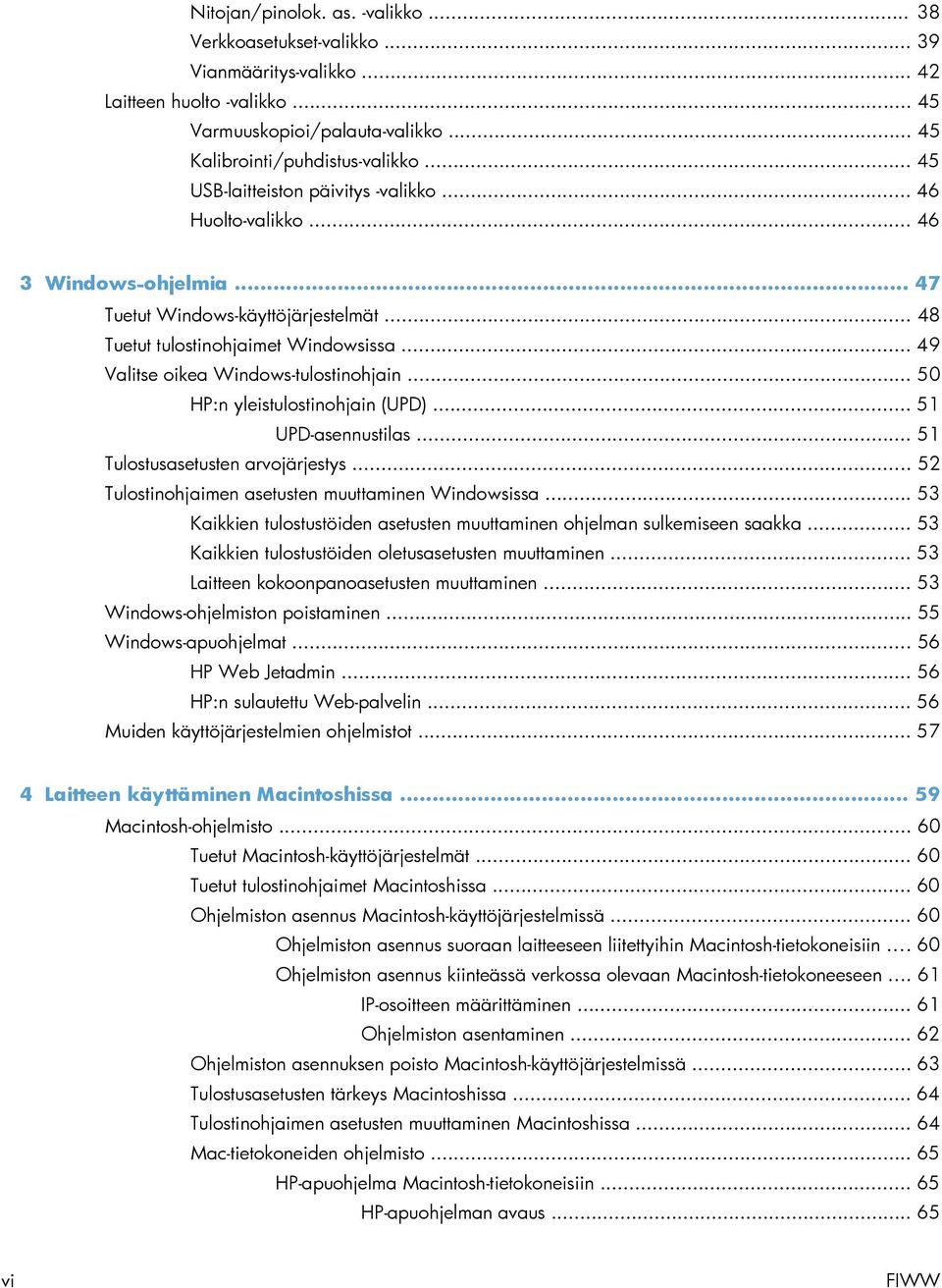

8 Nitojan/pinolok. as. -valikko Verkkoasetukset-valikko Vianmääritys-valikko Laitteen huolto -valikko Varmuuskopioi/palauta-valikko Kalibrointi/puhdistus-valikko USB-laitteiston päivitys -valikko Huolto-valikko Windows-ohjelmia Tuetut Windows-käyttöjärjestelmät Tuetut tulostinohjaimet Windowsissa Valitse oikea Windows-tulostinohjain HP:n yleistulostinohjain (UPD) UPD-asennustilas Tulostusasetusten arvojärjestys Tulostinohjaimen asetusten muuttaminen Windowsissa Kaikkien tulostustöiden asetusten muuttaminen ohjelman sulkemiseen saakka Kaikkien tulostustöiden oletusasetusten muuttaminen Laitteen kokoonpanoasetusten muuttaminen Windows-ohjelmiston poistaminen Windows-apuohjelmat HP Web Jetadmin HP:n sulautettu Web-palvelin Muiden käyttöjärjestelmien ohjelmistot Laitteen käyttäminen Macintoshissa Macintosh-ohjelmisto Tuetut Macintosh-käyttöjärjestelmät Tuetut tulostinohjaimet Macintoshissa Ohjelmiston asennus Macintosh-käyttöjärjestelmissä Ohjelmiston asennus suoraan laitteeseen liitettyihin Macintosh-tietokoneisiin Ohjelmiston asennus kiinteässä verkossa olevaan Macintosh-tietokoneeseen IP-osoitteen määrittäminen Ohjelmiston asentaminen Ohjelmiston asennuksen poisto Macintosh-käyttöjärjestelmissä Tulostusasetusten tärkeys Macintoshissa Tulostinohjaimen asetusten muuttaminen Macintoshissa Mac-tietokoneiden ohjelmisto HP-apuohjelma Macintosh-tietokoneisiin HP-apuohjelman avaus vi FIWW

9 HP-apuohjelman ominaisuudet Macintosh-apuohjelmat HP:n sulautettu Web-palvelin Macintosh-tulostus Tulostustyön peruuttaminen Macintosh-tietokoneessa Paperikoon ja -tyypin vaihtaminen Mac-käyttöjärjestelmässä Tulostuksen esiasetusten luominen ja käyttäminen Macintoshissa Dokumenttien koon muuttaminen tai mukautetun paperikoon käyttäminen Macintoshissa.. 68 Kansilehden tulostaminen Macintoshissa Vesileimojen käyttäminen Macintoshissa Useiden sivujen tulostaminen yhdelle paperiarkille Macintoshissa Tulostaminen sivun molemmille puolille (kaksipuolinen tulostus) Mackäyttöjärjestelmässä Töiden tallentaminen Macintoshissa Mac-tietokoneen ongelmien ratkaiseminen Laitteen liittäminen Tulostimen jakamista koskeva vastuunvapautus USB-muistin kytkeminen CD-asennus Liittäminen verkkoon Tuetut verkkoyhteyskäytännöt Laitteen asentaminen kiinteään verkkoon IP-osoitteen määrittäminen Ohjelmiston asentaminen Verkkoasetusten määrittäminen Verkkoasetusten tarkasteleminen tai muuttaminen Verkkosalasanan asettaminen tai muuttaminen TCP/IP-parametrien määrittäminen manuaalisesti ohjauspaneelista IPv6:n TCP/IP-parametrien määrittäminen manuaalisesti ohjauspaneelista Paperi ja materiaali Paperinkäyttö Erikoispaperiohjeet Tulostinohjaimen paperityypin ja -koon muuttaminen Windowsin mukaisiksi Tuetut paperikoot Tuetut paperityypit Paperin lisääminen lokeroihin Lokerojen kapasiteetti Paperin suunta lokeroissa Paperin suunta lokerossa FIWW vii

10 Paperin suunta lokerossa 2 tai lokeroissa 3, 4 ja Lokeron 1 täyttäminen Aseta lokeroon 2 ja valinnaisiin lokeroihin 3, 4 ja 5 vakiokokoista paperia Aseta lokeroon 2 ja valinnaisiin lokeroihin 3, 4 ja 5 mukautetun kokoista paperia Lokeroiden määrittäminen Lokeron määrittäminen paperin lisäämisen yhteydessä Lokeron määrittäminen tulostustyön asetusten mukaan Lokeron määrittäminen ohjauspaneelin avulla Paperin valitseminen lähteen, tyypin tai koon perusteella Lähde Tyyppi ja koko Tulostelokeron valitseminen (mallit, joissa on nitoja/pinontalokero) Tarvikkeiden hallinta Tulostuskasetin tiedot Tarvikenäkymät Tulostuskasettinäkymät Tulostuskasettien hallinta Tulostuskasettiasetukset Tulostaminen, kun tulostuskasetin arvioitu käyttöikä on lopussa Erittäin vähissä -asetukset -asetusten ottaminen käyttöön ja poistaminen käytöstä ohjauspaneelissa Tarvikkeiden varastointi ja kierrättäminen Tarvikkeiden kierrättäminen Tulostuskasetin säilyttäminen HP ja muut kuin HP-tarvikkeet HP:n väärennösten vastainen sivusto Vaihtamisohjeet Värikasetin vaihtaminen Aseta niittikasetti paikalleen (mallit, joissa on nitoja/pinontalokero) Tarvikeongelmien ratkaiseminen Tulostuskasetin tarkistaminen Tarkista tulostuskasetti vaurioiden varalta Toistuvat jäljet Tulosta tarvikkeiden tilasivu Ohjauspaneelin tarvikkeita koskevat sanomat Tulostustehtävät Tulostustyön peruuttaminen Windowsissa Tulostuksen perustehtävät Windows-käyttöjärjestelmässä Tulostinohjaimen avaaminen Windowsissa viii FIWW

11 Tulostusasetusten ohjeet Windowsissa Tulostettavien kopioiden määrän muuttaminen Windowsissa Valitse Windowsissa uudelleen käytettävät mukautetun tulostuksen asetukset Käytä tulostuksen pikavalintaa Windowsissa Tulostuksen pikavalintojen luominen Tulostuslaadun parantaminen Windowsissa Paperikoon valitseminen Windowsissa Mukautetun paperikoon valitseminen Windowsissa Paperityypin valitseminen Windowsissa Paperilokeron valitseminen Windowsissa Molemmille puolille (kaksipuolisesti) tulostaminen Windowsissa Tulostaminen 10 x 15 cm:n paperille Windowsissa Useiden sivujen tulostaminen arkille Windowsissa Sivun suunnan valitseminen Windowsissa Tulostuksen lisätehtävät Windows-käyttöjärjestelmässä Esipainetulle kirjelomakkeelle tai lomakkeille tulostaminen Windowsissa Tulostaminen erikoispaperille, tarroille tai kalvoille Ensimmäisen tai viimeisen sivun tulostaminen eri paperille Windowsissa Asiakirjan skaalaaminen sivulle sopivaksi Windowsissa Vesileiman lisääminen asiakirjaan Windowsissa Vihkon luominen Windowsissa Tulostusasetusten valitseminen Windowsissa (vain fskm-mallit) Tulostuslokeron valitseminen Windowsissa Nidonta-asetusten valitseminen Windowsissa Työn säilytystoimintojen käyttäminen Windowsissa Tallennetun työn luominen Windowsissa Tallennetun työn tulostaminen Tallennetun työn poistaminen Windowsissa Töiden tallennusasetusten määrittäminen Windowsissa Tulosta yksi kopio tarkistettavaksi ennen kaikkien kopioiden tulostamista Yksityisen työn tallentaminen tilapäisesti laitteeseen ja tulostaminen myöhemmin Työn tallentaminen tilapäisesti laitteeseen Työn tallentaminen pysyvästi laitteeseen Pysyvästi tallennetun työn muuttaminen yksityiseksi niin, että sen tulostus vaatii PIN-numeron Ilmoituksen vastaanottaminen, kun tallennettu työ tulostetaan Tallennetun työn käyttäjänimen asettaminen Tallennetun työn nimen määrittäminen Erikoistöiden tulostaminen Windowsissa FIWW ix

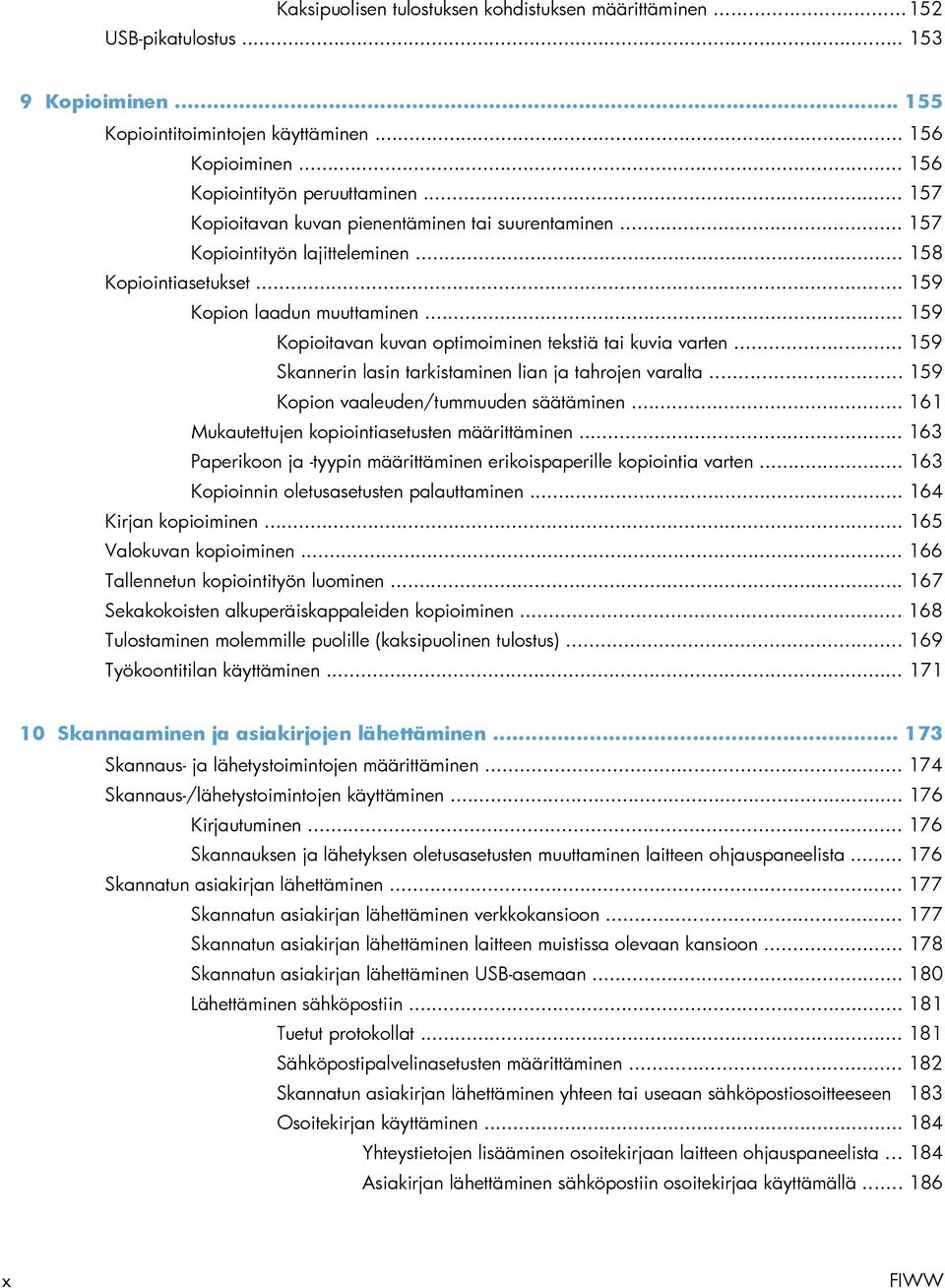

12 Kaksipuolisen tulostuksen kohdistuksen määrittäminen USB-pikatulostus Kopioiminen Kopiointitoimintojen käyttäminen Kopioiminen Kopiointityön peruuttaminen Kopioitavan kuvan pienentäminen tai suurentaminen Kopiointityön lajitteleminen Kopiointiasetukset Kopion laadun muuttaminen Kopioitavan kuvan optimoiminen tekstiä tai kuvia varten Skannerin lasin tarkistaminen lian ja tahrojen varalta Kopion vaaleuden/tummuuden säätäminen Mukautettujen kopiointiasetusten määrittäminen Paperikoon ja -tyypin määrittäminen erikoispaperille kopiointia varten Kopioinnin oletusasetusten palauttaminen Kirjan kopioiminen Valokuvan kopioiminen Tallennetun kopiointityön luominen Sekakokoisten alkuperäiskappaleiden kopioiminen Tulostaminen molemmille puolille (kaksipuolinen tulostus) Työkoontitilan käyttäminen Skannaaminen ja asiakirjojen lähettäminen Skannaus- ja lähetystoimintojen määrittäminen Skannaus-/lähetystoimintojen käyttäminen Kirjautuminen Skannauksen ja lähetyksen oletusasetusten muuttaminen laitteen ohjauspaneelista Skannatun asiakirjan lähettäminen Skannatun asiakirjan lähettäminen verkkokansioon Skannatun asiakirjan lähettäminen laitteen muistissa olevaan kansioon Skannatun asiakirjan lähettäminen USB-asemaan Lähettäminen sähköpostiin Tuetut protokollat Sähköpostipalvelinasetusten määrittäminen Skannatun asiakirjan lähettäminen yhteen tai useaan sähköpostiosoitteeseen 183 Osoitekirjan käyttäminen Yhteystietojen lisääminen osoitekirjaan laitteen ohjauspaneelista Asiakirjan lähettäminen sähköpostiin osoitekirjaa käyttämällä x FIWW

13 11 Faksi Faksin määrittäminen Esittely HP LaserJet Analog Fax Accessory 500: ominaisuudet Faksin toiminnan tarkistaminen Tarvittavat faksiasetukset Ohjattu faksimääritys Aseta tai tarkista päivämäärä ja kellonaika Päivämäärän/kellonajan esitysmuodon asettaminen tai tarkistaminen Faksiasetusten määrittäminen Faksiasetusten etämäärittäminen Web-selain HP Web Jetadmin HP MFP Digital Sending Software -asetusohjelma Faksilähetysasetukset Faksilähetyksen määritys Ohjattu faksimääritys Faksinumeronvalinta-asetukset Yleiset faksilähetysasetukset Laskutuskoodien määrittäminen Työn oletusasetukset Esikatselu Lähtevän faksin tarkkuuden määrittäminen Alkuperäisen puolet Ilmoitus Sisällyksen suunta Alkuperäinen koko Kuvansäätö Tekstin/kuvan optimointi Työn koonti Tyhjien sivujen estäminen Faksivastaanottoasetukset Faksin vastaanottoasetukset Soittoäänen voimakkuuden määrittäminen Soitot ennen vastaamista -asetuksen määrittäminen Faksin vastaanottonopeuden määrittäminen Soittovälin asettaminen Soiton taajuuden asettaminen Faksien tulostusajastuksen ottaminen käyttöön ja poistaminen käytöstä Tulevien faksien estäminen Estettyjen faksien luettelon luominen FIWW xi

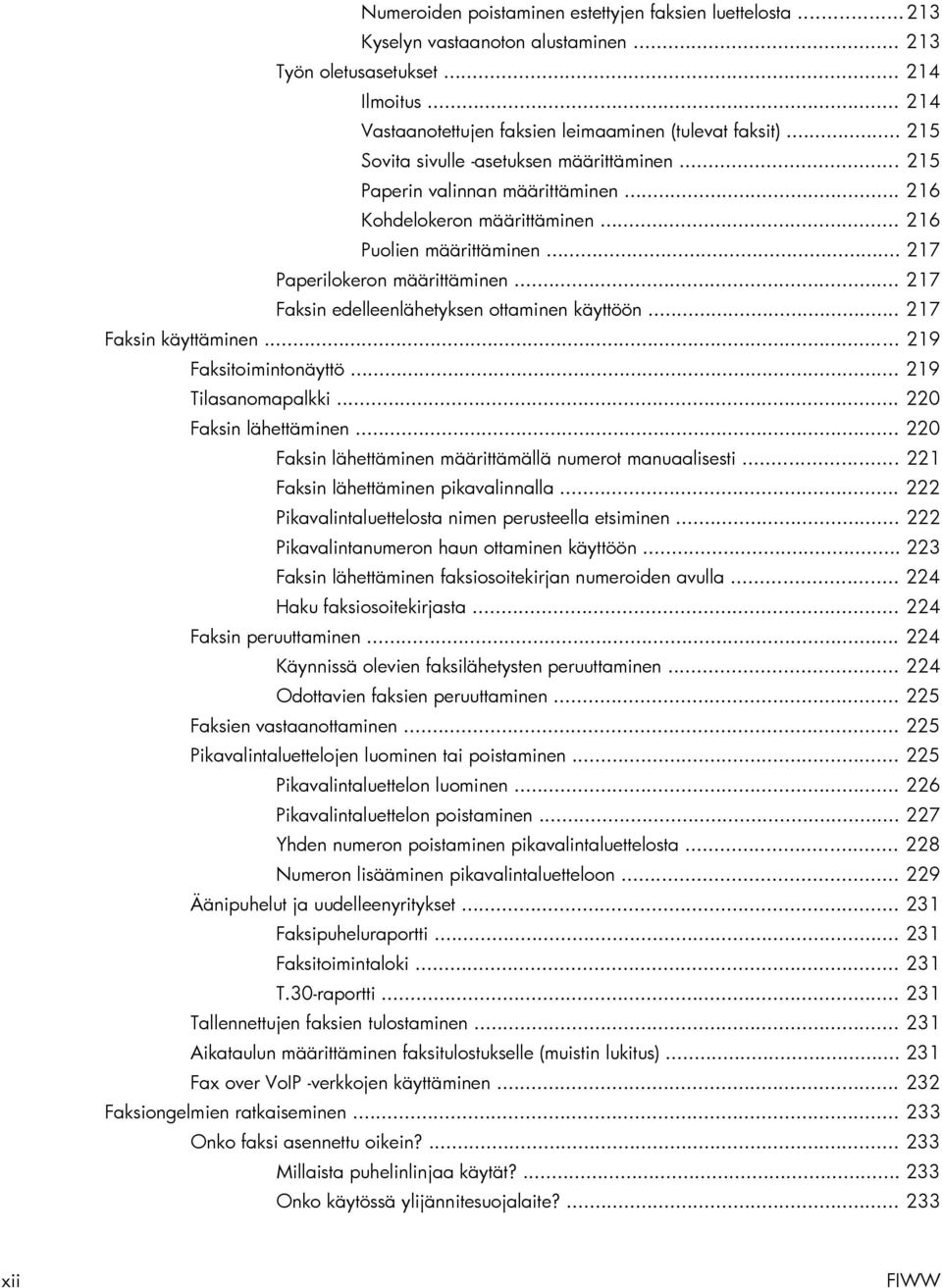

14 Numeroiden poistaminen estettyjen faksien luettelosta Kyselyn vastaanoton alustaminen Työn oletusasetukset Ilmoitus Vastaanotettujen faksien leimaaminen (tulevat faksit) Sovita sivulle -asetuksen määrittäminen Paperin valinnan määrittäminen Kohdelokeron määrittäminen Puolien määrittäminen Paperilokeron määrittäminen Faksin edelleenlähetyksen ottaminen käyttöön Faksin käyttäminen Faksitoimintonäyttö Tilasanomapalkki Faksin lähettäminen Faksin lähettäminen määrittämällä numerot manuaalisesti Faksin lähettäminen pikavalinnalla Pikavalintaluettelosta nimen perusteella etsiminen Pikavalintanumeron haun ottaminen käyttöön Faksin lähettäminen faksiosoitekirjan numeroiden avulla Haku faksiosoitekirjasta Faksin peruuttaminen Käynnissä olevien faksilähetysten peruuttaminen Odottavien faksien peruuttaminen Faksien vastaanottaminen Pikavalintaluettelojen luominen tai poistaminen Pikavalintaluettelon luominen Pikavalintaluettelon poistaminen Yhden numeron poistaminen pikavalintaluettelosta Numeron lisääminen pikavalintaluetteloon Äänipuhelut ja uudelleenyritykset Faksipuheluraportti Faksitoimintaloki T.30-raportti Tallennettujen faksien tulostaminen Aikataulun määrittäminen faksitulostukselle (muistin lukitus) Fax over VoIP -verkkojen käyttäminen Faksiongelmien ratkaiseminen Onko faksi asennettu oikein? Millaista puhelinlinjaa käytät? Onko käytössä ylijännitesuojalaite? xii FIWW

15 Käytätkö puhelinyhtiön ääniviestipalvelua tai puhelinvastaajaa? Onko puhelinlinjassa puheluiden jonotustoiminto? Faksilaitteen tilan tarkistaminen Faksitoiminto ei toimi Yleisiä faksiongelmia Faksin vastaanotto-ongelmat Faksin lähetysongelmat Virhekoodit Faksin virheilmoitukset Faksilähetyksen ilmoitukset Faksin vastaanottoilmoitukset Faksiraportit Faksitoimintaloki Laskutuskoodiraportti Estettyjen faksien luetteloraportti Pikavalintaluetteloraportti Faksipuheluraportti Faksin toimintalokin tyhjentäminen Huoltoasetukset Vianmääritys-valikon asetukset Palautukset-valikon asetukset Laitteisto-ohjelmiston päivitykset Hallinta ja ylläpito Tietosivujen tulostaminen HP:n sulautetun Web-palvelimen käyttäminen Avaa HP Embedded Web Server käyttämällä verkkoyhteyttä HP Embedded Web Serverin ominaisuudet Tietoja-välilehti Yleiset-välilehti Kopioi/Tulosta-välilehti Skann./Digitaaliläh.-välilehti Faksi-välilehti (vain fskm-mallit) Vianmääritys-välilehti Suojaus-välilehti HP Web Services -välilehti Verkot-välilehti Muita linkkejä -luettelo HP Web Jetadmin -ohjelmiston käyttäminen Tuotteen suojausominaisuudet Turvallisuuslausunnot FIWW xiii

16 IPsec (IP Security) HP:n sulautetun Web-palvelimen suojaaminen Salaustuki: HP:n salatut tehokkaat kiintolevyt Tallennettujen töiden suojaus Ohjauspaneelin valikoiden lukitseminen Ohjainkortin lukitseminen Säästöasetukset Virransäästötilat Lepotilan asettaminen Lepotilan viiveen asettaminen Lepotilan aikataulun määrittäminen Ulkoisten I/O-laitteiden asentaminen Laitteen puhdistaminen Paperiradan puhdistaminen Skannerin lasin puhdistaminen Tuotepäivitykset Ongelmanratkaisu Ohjeet Ongelmanratkaisun tarkistusluettelo Laitteen suorituskykyyn vaikuttavat tekijät Tehdasasetusten palauttaminen Ohjauspaneelin ilmoitusten tulkitseminen Ohjauspaneelin ilmoitustyypit Ohjauspaneelin ilmoitukset Laite ottaa paperit sisäänsä virheellisesti tai tukkeutuu Laite ei poimi paperia Laite poimii useita paperiarkkeja Paperitukosten estäminen Tukosten poistaminen Tukoksen sijainti Tukosten poistaminen asiakirjansyöttölaitteesta Nitojan paperitukosten poistaminen (mallit, joissa on nitoja/pinontalokero) Nitojan tukosten poistaminen (mallit, joissa on nitoja/pinontalokero) Paperitukosten poistaminen tulostelokeroalueelta Tukosten poistaminen yläkannesta Tukosten poistaminen oikeasta luukusta Tukosten poistaminen lokerosta Tukosten poistaminen lokerosta 2, 3, 4 tai Tukosten poistaminen oikeasta alaluukusta (lokero 3, 4 tai 5) Tukosten poistaminen kiinnitysyksiköstä xiv FIWW

17 Tukosten poistaminen tunnistealueelta Tukosselvityksen muuttaminen Tulostuslaadun parantaminen Paperityypin valitseminen Käytä paperia, joka täyttää HP:n asettamat vaatimukset Puhdistussivun tulostaminen Kuvan kohdistuksen määrittäminen Tulostuskasetin tarkistaminen Käytä tulostinohjainta, joka täyttää tulostustarpeesi parhaiten Kopioiden tulostuslaadun parantaminen Laite ei tulosta tai tulostaa hitaasti Laite ei tulosta Tuote tulostaa hitaasti USB-pikatulostuksen ongelmien ratkaiseminen Avaa USB-laitteesta -valikko ei avaudu, kun USB-lisälaite kytketään Tiedostoa ei voi tulostaa USB-muistilaitteesta Tulostettava tiedosto ei näy Avaa USB-laitteesta -valikon luettelossa Liitäntäongelmien ratkaiseminen Suoran yhteyden ongelmien ratkaiseminen Verkko-ongelmien ratkaiseminen Heikko fyysinen yhteys Tietokone käyttää virheellistä IP-osoitetta laitteelle Tietokone ei saa yhteyttä laitteeseen Laite käyttää verkolle virheellisiä yhteys- ja kaksisuuntaisuusasetuksia Uudet ohjelmat saattavat aiheuttaa yhteensopivuusongelmia Tietokone tai työasema saattaa olla väärin määritetty Laite on poistettu käytöstä, tai muut verkkoasetukset ovat virheellisiä Laitteen ohjelmiston ongelmien ratkaiseminen Windowsissa Laitteen ohjelmiston ongelmien ratkaiseminen Macissa Tulostinohjainta ei näy Tulosta ja faksaa -luettelossa Laitteen nimi ei näy Tulosta ja faksaa -luettelon laiteluettelossa Laiteohjain ei määritä automaattisesti Tulosta ja faksaa -luettelossa valittua laitetta Tulostustyötä ei lähetetty haluamaasi laitteeseen USB-kaapelilla tietokoneeseen kytketty laite ei näy Tulosta ja faksaa -luettelossa, kun ohjain on valittu Käytät yleistä tulostinohjainta USB-yhteyden kanssa Liite A Tarvikkeet ja lisävarusteet Osien, lisävarusteiden ja tarvikkeiden tilaaminen Osanumerot Lisävarusteet FIWW xv

18 Asiakkaan vaihdettavissa olevat osat Kaapelit ja liittymät Liite B Huolto ja tuki Hewlett-Packardin rajoitetun takuun lauseke HP:n Premium Protection -takuu: LaserJet-tulostuskasetin rajoitettu takuu Tulostuskasettiin tallennetut tiedot Käyttöoikeussopimus OpenSSL Customer Self Repair -takuupalvelu Asiakastuki Liite C Laitteen tekniset tiedot Mitat Virrankulutus, sähkötekniset tiedot ja äänipäästöt Käyttöympäristön vaatimukset Liite D Säädöksiä koskevat tiedot FCC:n säännökset Tuotteen ympäristöystävällisyys Ympäristönsuojelu Otsonintuotanto Tehonkulutus Väriaineen kulutus Paperinkulutus Muovit HP LaserJet -tulostustarvikkeet Palautus- ja kierrätysohjeet Yhdysvallat ja Puerto Rico Usean kasetin palauttaminen Yhden kasetin palautus Lähettäminen Palautukset muualla kuin Yhdysvalloissa Tulostusmateriaali Rajoitukset Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella Kemikaalit Material Safety Data Sheet (MSDS) (Käyttöturvallisuustiedote) Lisätietoja Vaatimustenmukaisuusvakuutus xvi FIWW

19 Vaatimustenmukaisuusvakuutus (faksimallit) Turvallisuustiedotteet Laserturvallisuus Kanadan DOC-säädökset VCCI-ilmoitus (Japani) Virtajohtoon liittyvät ohjeet Virtajohtoa koskeva ilmoitus (Japani) EMC-lausunto (Kiina) EMC-lausunto (Korea) EMI-tiedote (Taiwan) Laser-ilmoitus Suomea varten GS-merkintä (Saksa) Ainetaulukko (Kiina) Vaarallisten aineiden rajoituksia koskeva ilmoitus (Turkki) Puhelinliikennetuotteita (fakseja) koskevat lisämääräykset EU:n televiestintää koskeva ilmoitus New Zealand Telecom Statements Additional FCC statement for telecom products (US) Telephone Consumer Protection Act (US) Industry Canada CS-03 requirements Japanin tietoliikennemerkki Vietnamin kiinteän tietoliikenneyhteyden merkintä ICTQC-tyyppihyväksytyille tuotteille Hakemisto FIWW xvii

20 xviii FIWW

21 1 Laitteen perusominaisuudet Mallivertailu Ympäristöä suojelevat ominaisuudet Helppokäyttötoiminnot Tuotteen kuvat FIWW 1

22 Mallivertailu M4555 MFP CE502A Tulostaa jopa 55 sivua minuutissa (sivua/ min) Letter-kokoista paperia ja jopa 52 sivua/min A4-kokoista paperia Skannaa jopa 55 kuvaa Letter-kokoista harmaasävy- tai värisivua minuutissa (kuvaa/min), jopa 26 kaksipuolista harmaasävysivua minuutissa ja jopa 19 kaksipuolista värisivua minuutissa Digitaaliset lähetysominaisuudet, kuten lähettäminen sähköpostiin, verkkokansioihin ja USB-muistitikkuun, sekä väri- ja mustavalkoskannaus 100 arkin monikäyttölokero (lokero 1) Automaattinen kaksipuolinen tulostaminen 500 arkin tulostelokero, tulostuspuoli alaspäin Hi-Speed USB 2.0 -portti Sulautettu HP Jetdirect -tulostuspalvelin, jonka voi liittää 10/100/1000Base-T- tai Gigabit IPsec IPv6 -verkkoon USB-portti ohjauspaneelissa viereltä tulostamista ja skannausta varten (portissa on suojus; portin voi ottaa käyttöön HP:n sulautetun Web-palvelimen Suojausvälilehdeltä) 500 arkin syöttölokero (lokero 2) Värillinen kosketusnäyttö 50 arkin asiakirjansyöttölaite kopiointiin ja skannaamiseen Saranoitu ohjauspaneeli katselukulman säätämistä varten Tasoskanneri, jolla voi skannata jopa Legalkokoisia papereita ja joka tunnistaa Letterja Legal-sivukoot automaattisesti, joten niitä voi skannata sekaisin 800 megahertsin (MHz) suoritin SSD-kiintolevy (ohjainpiirilevyssä) Asennettu RAM-muisti yhteensä: 1,25 Gt Laiteintegrointipaikka ohjauspaneelissa kolmansien osapuolten ratkaisuja varten (sisältää USB-portin) Tämä malli sisältää samat ominaisuudet kuin malli M4555 MFP seuraavin eroavuuksin: HP:n salattu tehokas kiintolevy (rasteroijan piirilevyllä) SSD-kiintolevyn sijasta M4555h MFP CE738A 2 Luku 1 Laitteen perusominaisuudet FIWW

23 Tämä malli sisältää samat ominaisuudet kuin malli M4555 MFP seuraavin eroavuuksin: HP:n 1 x 500 arkin paperinsyöttölaite (lokero 3) ja kaappi (kasvattaa kokonaissyöttökapasiteetin sivuun) Analoginen faksaus sisäänrakennetulla HP:n analogisella faksilisälaite 500 -laitteella HP:n tehokas salattu kiintolevy (ohjainpiirilevyssä) M4555f MFP CE503A Tämä malli sisältää samat ominaisuudet kuin malli M4555 MFP seuraavin eroavuuksin: HP:n 3 x 500 arkin syöttölaite (lokerot 3, 4 ja 5) ja teline (kasvattaa kokonaissyöttökapasiteetin sivuun) HP:n 900 arkin nidontapostilaatikko (korvaa 500 arkin tulostelokeron) Analoginen faksaus sisäänrakennetulla HP:n analogisella faksilisälaite 500 -laitteella HP:n tehokas salattu kiintolevy (ohjainpiirilevyssä) M4555fskm MFP CE504A FIWW Mallivertailu 3

24 Ympäristöä suojelevat ominaisuudet Kaksipuolinen tulostus Useiden sivujen tulostaminen arkille Kierrätys Säästä paperia käyttämällä kaksipuolista tulostusta oletustulostusasetuksena. Säästä paperia tulostamalla asiakirjan kaksi sivua tai useampia sivuja vierekkäin yhdelle paperiarkille. Käytä ominaisuutta tulostinohjaimen kautta. Vähennä jätettä käyttämällä uusiopaperia. Kierrätä tulostuskasetteja HP:n palautusohjelmassa. Energiansäästö HP Smart Web -tulostus Säästä energiaa käyttämällä laitteen lepotilaa. HP Smart Web -tulostustoiminnolla voit valita, tallentaa ja järjestää tekstiä ja kuvia useilta websivuilta ja sen jälkeen muokata niitä ja tulostaa ne juuri sellaisina kuin ne näkyvät näytössä. Siten voit tulostaa tarvittavat tiedot ja minimoida jätteen määrän. Lataa HP Smart Web Printing osoitteesta Työn säilytys Työn säilytysominaisuuksilla voit hallita tulostustöitä. Käyttämällä työn säilytystoimintoa voit aloittaa tulostamisen ollessasi jaetun laitteen luona. Siten vältät tulostustöiden häviämisen ja uudelleentulostuksen. 4 Luku 1 Laitteen perusominaisuudet FIWW

25 Helppokäyttötoiminnot Laitteessa on useita ominaisuuksia, jotka tekevät siitä helppokäyttöisen. Online-käyttöopas, joka on yhteensopiva ruudunlukuohjelmien kanssa. Tulostuskasetti voidaan asettaa ja poistaa yhdellä kädellä. Kaikki luukut ja kannet voidaan avata yhdellä kädellä. Tulostusmateriaali voidaan lisätä lokeroon 1 yhdellä kädellä. FIWW Helppokäyttötoiminnot 5

26 Tuotteen kuvat Etunäkymä M4555 MFP Perustulostuslokero 2 Ohjauspaneelin värillinen kosketusnäyttö 3 Asiakirjansyöttölaitteen kansi (tukosten poistopiste) 4 Asiakirjansyöttölaitteen syöttölokero 5 Asiakirjansyöttölaitteen tulostuslokero 6 Yläluukun vapautusvipu 7 Lokero 1 8 Oikean luukun salpa 9 Lokero 2 6 Luku 1 Laitteen perusominaisuudet FIWW

27 M4555f MFP Perustulostuslokero 2 Ohjauspaneelin värillinen kosketusnäyttö 3 Asiakirjansyöttölaitteen kansi (tukosten poistopiste) 4 Asiakirjansyöttölaitteen syöttölokero 5 Asiakirjansyöttölaitteen tulostuslokero 6 Yläluukun vapautusvipu 7 Lokero 1 8 Oikean luukun salpa 9 Lokero 2 FIWW Tuotteen kuvat 7

28 10 Lokero 3 11 Oikean alaluukun salpa 12 Säilytyskaappi 8 Luku 1 Laitteen perusominaisuudet FIWW

29 M4555fskm MFP Nitovan pinontalokeron tulostelokerot 2 Nitova lajittelulaite 3 Ohjauspaneelin värillinen kosketusnäyttö 4 Asiakirjansyöttölaitteen kansi (tukosten poistopiste) 5 Asiakirjansyöttölaitteen syöttölokero 6 Asiakirjansyöttölaitteen tulostuslokero 7 Yläluukun vapautusvipu 8 Lokero 1 FIWW Tuotteen kuvat 9

30 9 Oikean luukun salpa 10 Lokero 2 11 Lokero 3 12 Oikean alaluukun salpa 13 Lokero 4 14 Lokero 5 15 Nitojan luukku (niittikasetin käyttöpiste) Laite takaa Liitäntäportit (rasteroija) 2 Virtajohdon liitäntä 3 Virtakytkin 10 Luku 1 Laitteen perusominaisuudet FIWW

31 Liitäntäportit Paikka vaijerityyppiselle turvalukolle 2 Ulkoiset liitäntäportit muiden valmistajien laitteiden kytkemistä varten (pyöreä) 3 Hi-Speed USB 2.0 -tulostusportti 4 LAN-verkon (LAN) Ethernet (RJ-45) -verkkoportti 5 USB-liitäntä ulkoisten USB-laitteiden kytkemistä varten 6 EIO-liitännän laajennuspaikka 7 Faksiliitäntä (RJ-11) Sarjanumeron ja mallinumeron sijainti Malli- ja sarjanumero on merkitty laitteen sisällä oleviin tunnistetarroihin. Sarjanumero sisältää tiedot alkuperämaasta/-alueesta, laitteen versiosta, valmistuskoodista ja laitteen valmistusnumerosta. Mallinimi M4555 MFP M4555h MFP M4555f MFP M4555fskm MFP Mallinumero CE502A CE738A CE503A CE504A FIWW Tuotteen kuvat 11

32 Ohjauspaneelin sisältö Laiteliitäntäportti Alue, jolle voi lisätä muiden valmistajien suojauslaitteita 2 Kosketusnäyttö Kosketusnäytön avulla voit käyttää laitteen kaikkia toimintoja ja määrittää niiden asetukset. 3 Kirkkaudensäätöpainike Tällä painikkeella voit lisätä tai vähentää kosketusnäytön kirkkautta. 4 Numeronäppäimistö Tällä alueella voit määrittää kopiomäärän ja muita numeroarvoja. 5 Lepotilapainike Jos laite on käyttämättömänä pitkän ajan, se siirtyy automaattisesti lepotilaan. Voit siirtää laitteen lepotilaan tai palauttaa sen lepotilasta toimintaan painamalla lepotilapainiketta. 6 Palautuspainike Palauttaa työn asetukset tehtaassa määritetyiksi tai käyttäjän määrittämiksi oletusasetuksiksi. 7 Pysäytyspainike Keskeyttää aktiivisen työn ja avaa Työn tila -näytön. 8 Aloituspainike Käynnistää kopioinnin, digitaalisen lähetyksen tai faksityön tai jatkaa keskeytetyn työn käsittelemistä. 9 Keskeytyspainike Tällä painikkeella voit lisätä faksinumeroon taukoja. 10 Huomio-merkkivalo Ilmaisee, että laitteen tila edellyttää käyttäjän toimenpiteitä. Esimerkkejä tästä ovat tyhjä paperilokero tai virheilmoitus. 11 Tiedot-merkkivalo Ilmaisee, että laite vastaanottaa tietoja. 12 Valmis-merkkivalo Ilmaisee, että laite on valmiina aloittamaan minkä tahansa työn käsittelyn. 13 Peruutuspainike Tyhjentää aktiivisen teksti- tai numerokentän ja palauttaa arvot oletuksiksi. 14 USB-portti (saranoidun ohjauspaneelin alareunassa) Porttiin voi kytkeä USB-aseman vierestä tulostusta ja skannausta varten (ota portti käyttöön HP:n sulautetun Web-palvelimen Suojaus-välilehdeltä). 12 Luku 1 Laitteen perusominaisuudet FIWW

33 Ohjauspaneelin ohjetoiminto Laitteessa on sisäinen ohjetoiminto, joka opastaa kunkin näytön käytössä. Voit käynnistää ohjetoiminnon koskettamalla näytön oikeassa yläkulmassa olevaa ohjepainiketta. Joissakin näytöissä Ohje-painikkeen koskettaminen avaa yleisen valikon, jossa voit etsiä haluamiasi aiheita. Voit selata valikkorakennetta koskettamalla valikossa olevia painikkeita. Niissä näytöissä, joissa on asetuksia yksittäisiä töitä varten, Ohje-painike avaa aiheen, joka selostaa kyseisessä näytössä olevia asetuksia. Jos laite huomauttaa virheestä tai antaa varoituksen, kosketa virhepainiketta tai varoituspainiketta, niin näyttöön tulee ongelman kuvaus. Kuvaus sisältää myös ongelman ratkaisemista helpottavia ohjeita. FIWW Tuotteen kuvat 13

34 Kosketusnäytön navigointi Aloitusnäytöstä on pääsy laitteen toimintoihin, ja siinä näkyy laitteen nykyinen tila. HUOMAUTUS: HP päivittää säännöllisesti laitteen laiteohjelmiston toimintoja. Voit hyödyntää uusimpia toimintoja päivittämällä laitteen laiteohjelmiston. Voit ladata uusimman laiteohjelmistopäivityksen osoitteesta HUOMAUTUS: Aloitusnäytössä näkyvät ominaisuudet voivat vaihdella sen mukaan, miten laitteen asetukset on määritetty HP LaserJet 5 DDMMYYYY AM Ominaisuudet Aloitusnäytössä voi näkyä seuraavia ominaisuuksia sen mukaan, miten laitteen asetukset on määritetty. Kopioi Faksi Sähköposti Tallennus verkkokansioon USB-tallennus Tallenna laitteen muistiin Avaa USB-laitteesta Avaa laitteen muistista Pikasarjat Työn tila Tarvikkeet Lokerot Hallinta Laitteen huolto 2 Laitteen tila Tilarivillä on tietoja laitteen yleisestä tilasta. 3 Kopioiden määrä Tässä ruudussa näkyy, miten monta kopiota laite on asetettu tekemään. 4 Ohjepainike Koskettamalla ohjepainiketta voit avata laitteen sisäisen ohjetoiminnon. 14 Luku 1 Laitteen perusominaisuudet FIWW

35 5 Vierityspalkki Voit vierittää näyttöä koskettamalla vierityspalkin ylä- tai alanuolta. 6 Kirjaudu tai Kirjaudu ulos Ota käyttöön suojatut ominaisuudet valitsemalla Kirjaudu-painike. Jos olet kirjautunut sisään suojattujen ominaisuuksien käyttöä varten, voit kirjautua ulos valitsemalla Kirjaudu ulos-painikkeen. Kun olet kirjautunut ulos, laite palauttaa kaikki toiminnot oletusasetuksiinsa. 7 Verkko-osoite Valitsemalla Verkko-osoite-painikkeen saat tietoja verkkoyhteydestä. HUOMAUTUS: Laitemääritysten mukaan tämä painike ei ehkä näy. 8 Päivämäärä ja kellonaika Nykyinen päivämäärä ja aika näkyvät tässä. Voit valita, miten laite näyttää päivämäärän ja kellonajan, esimerkiksi 12 tai 24 tunnin kellon. FIWW Tuotteen kuvat 15

36 Kosketusnäytön painikkeet Kosketusnäytön tilarivillä on tietoja laitteen tilasta. Tällä alueella voi näkyä eri painikkeita. Painikkeet on kuvattu seuraavassa taulukossa. Aloituspainike. Voit siirtyä mistä tahansa näytöstä aloitusnäyttöön koskettamalla aloituspainiketta. Käynnistä-painike. Voit aloittaa valitsemasi toiminnon suorituksen koskettamalla Käynnistä-painiketta. HUOMAUTUS: Tämän painikkeen nimi vaihtelee toiminnon mukaan. Esimerkiksi Kopioi-toimintoa käytettäessä painikkeen nimi on Kopioi. Virhepainike. Virhepainike on näkyvissä aina, kun laitteessa on virhetilanne, joka edellyttää käyttäjän toimenpiteitä ennen jatkamista. Koskettamalla virhepainiketta saat näkyviin ilmoituksen, joka selostaa virhetilannetta. Kuvaus sisältää myös ongelman ratkaisuohjeen. Varoituspainike. Varoituspainike on näkyvissä, kun laitteessa on ongelma, mutta laitteen käyttöä voi jatkaa. Kosketa painiketta, jotta näyttöön tulee ongelman kuvaus. Kuvaus sisältää myös ongelman ratkaisuohjeen. Ohje-painike. Voit avata sisäisen käytönaikaisen ohjejärjestelmän valitsemalla Ohje-painikkeen. 16 Luku 1 Laitteen perusominaisuudet FIWW

37 2 Ohjauspaneelin valikot Ohjauspaneelin valikot Hallinta-valikko Laitteen huolto -valikko FIWW 17

38 Ohjauspaneelin valikot Laitteen ohjauspaneelin aloitusnäytössä on useita valikoita, joiden avulla voit suorittaa tehtäviä ja määrittää asetuksia. HUOMAUTUS: Saat lisätietoja valikkoasetuksista koskettamalla asetusnäytön oikeassa yläkulmassa olevaa Ohje -painiketta. HUOMAUTUS: HP päivittää säännöllisesti laitteen laiteohjelmiston toimintoja. Voit hyödyntää uusimpia toimintoja päivittämällä laitteen laiteohjelmiston. Voit ladata uusimman laiteohjelmistopäivityksen osoitteesta Taulukko 2-1 Aloitusnäytön valikot Valikko Alkuasetukset Kuvaus Tämä valikko tulee näkyviin, kun laitteeseen kytketään ensimmäisen kerran virta. Siinä voit määrittää kielen, päivämäärän ja kellonajan sekä välttämättömät faksi- ja sähköpostiasetukset ja ottaa käyttöön Avaa USB-laitteesta -toiminnon. Kun alkumääritykset on tehty, tämän valikon voi haluttaessa piilottaa. Kopioi Tässä valikossa voit ottaa asiakirjoista kopioita. Käytettävissä on useita asetuksia töiden mukautusta varten. Nämä ovat tilapäisiä asetuksia. Kun työ on viimeistelty, laite palauttaa oletusasetukset käyttöön. Faksi Tässä valikossa voit lähettää laitteella faksin. Tämä valikko on käytettävissä vain faksilisälaitteen sisältävissä laitteissa. Tämä valikko näkyy ohjauspaneelissa vain, jos tämä toiminto on määritetty Alkuasetukset-valikossa tai HP:n sulautetun Web-palvelimen avulla. Käytettävissä on useita asetuksia töiden mukautusta varten. Nämä ovat tilapäisiä asetuksia. Kun työ on viimeistelty, laite palauttaa oletusasetukset käyttöön. Sähköposti Tässä valikossa voit skannata asiakirjoja ja lähettää niitä sähköpostiviestien liitteinä. Tämä valikko näkyy ohjauspaneelissa vain, jos tämä toiminto on määritetty Alkuasetukset-valikossa tai ohjelmiston asennuksen aikana suoritettavan HP:n ohjatun sähköpostiskannauksen asetustoiminnon tai HP:n sulautetun Web-palvelimen avulla. Käytettävissä on useita asetuksia töiden mukautusta varten. Nämä ovat tilapäisiä asetuksia. Kun työ on viimeistelty, laite palauttaa oletusasetukset käyttöön. USB-tallennus Tässä valikossa voit skannata asiakirjoja ja tallentaa ne USB-muistitikkuun. Tämä valikko näkyy ohjauspaneelissa vain, jos tämä toiminto on määritetty HP Embedded Web Serverin avulla. Käytettävissä on useita asetuksia töiden mukautusta varten. Nämä ovat tilapäisiä asetuksia. Kun työ on viimeistelty, laite palauttaa oletusasetukset käyttöön. Tallennus verkkokansioon Tässä valikossa voit skannata asiakirjoja ja tallentaa ne jaettuun verkkokansioon. Tämä valikko näkyy ohjauspaneelissa vain, jos tämä toiminto on määritetty HP Embedded Web Serverin tai ohjelmiston asennuksen aikana suoritettavan HP:n ohjatun sähköpostiskannauksen asetustoiminnon avulla. Käytettävissä on useita asetuksia töiden mukautusta varten. Nämä ovat tilapäisiä asetuksia. Kun työ on viimeistelty, laite palauttaa oletusasetukset käyttöön. Avaa USB-laitteesta Tässä valikossa voit avata ja tulostaa USB-muistitikkuun tallennettuja asiakirjoja. Tämä valikko näkyy ohjauspaneelissa vain, jos tämä toiminto on määritetty Alkuasetukset-valikossa. 18 Luku 2 Ohjauspaneelin valikot FIWW

39 Taulukko 2-1 Aloitusnäytön valikot (jatkoa) Valikko Tallenna laitteen muistiin Kuvaus Tässä valikossa voit skannata asiakirjoja ja tallentaa ne laitteen kiintolevylle. Käytettävissä on useita asetuksia töiden mukautusta varten. Nämä ovat tilapäisiä asetuksia. Kun työ on viimeistelty, laite palauttaa oletusasetukset käyttöön. Avaa laitteen muistista Pikasarjat Tässä valikossa voit avata ja tulostaa laitteen kiintolevylle tallennettuja asiakirjoja. Tässä valikossa voit käsitellä skannattavien ja faksilla tai sähköpostilla lähetettävien töiden asetuksia tai skannattavien ja USB-muistitikkuun, laitteen kiintolevylle tai verkkokansioon tallennettavien töiden asetuksia. Voit määrittää pikasarjoja HP:n sulautetun Web-palvelimen tai HP Web Jetadminin avulla. Työn tila Lokerot Tarvikkeet Hallinta Laitteen huolto Tästä valikosta näet kaikki aktiivisten töiden tilat. Tästä valikosta näet kunkin lokeron nykyisen tilan. Lisäksi voit tässä valikossa määrittää kunkin lokeron paperikoko- ja paperityyppiasetukset. Tästä valikosta näet laitteen tarvikkeiden, kuten tulostuskasetin, nykyisen tilan. Lisäksi käytettävissä on tietoja uusien tarvikkeiden tilaamisesta. Tässä valikossa voit tulostaa raportteja ja määrittää laitteen oletusasetuksia. Hallinta-valikossa on useita alivalikoita. Lisätietoja näistä valikoista on jäljempänä. Tässä valikossa voit kalibroida ja puhdistaa laitteen sekä varmuuskopioida ja palauttaa tietoja. Lisätietoja näistä valikoista on jäljempänä. FIWW Ohjauspaneelin valikot 19

40 Hallinta-valikko Voit suorittaa laitteen perusmäärityksen käyttämällä Hallinta-valikkoa. Käytä laitteen lisäasetusten määrittämiseen HP:n sulautettua WWW-palvelinta. Avaa HP:n sulautettu Web-palvelin kirjoittamalla laitteen IP-osoite tai isäntänimi selaimen osoitepalkkiin. Raportit-valikko Näyttäminen: Valitse tuotteen ohjauspaneelista Hallinta-valikko ja sitten Raportit-valikko. Taulukko 2-2 Raportit-valikko Ensimmäinen taso Toinen taso Arvot Vahvistus-/tilasivut Hallintavalikkokartta Tulosta Näytä Nykyiset asetukset -sivu Tulosta Näytä Asetussivu Tulosta Näytä Tarvikkeiden tilasivu Tulosta Näytä Käyttösivu Tulosta Näytä Tied. hakem.sivu Tulosta Näytä Faksiraportit Faksitoimintaloki Tulosta Näytä Laskutuskoodiraportti Tulosta Näytä Estettyjen faksien luettelo Tulosta Näytä Pikavalintaluettelo Tulosta Näytä Faksipuheluraportti Tulosta Näytä Muut sivut PCL-fonttiluettelo Tulosta PS-fonttiluettelo Tulosta 20 Luku 2 Ohjauspaneelin valikot FIWW

41 Yleisasetukset -valikko Näyttäminen: Valitse tuotteen ohjauspaneelista Hallinta-valikko ja sitten Yleisasetukset -valikko. Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-3 Yleisasetukset -valikko Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Pvm-/aika-asetukset Päivämäärän/kellonajan muoto Päivämäärän muoto PP/KKK/VVVV KKK/PP/VVVV VVVV/KKK/PP Kellonajan muoto 12 tuntia (ap/ip) 24 tuntia Pvm/aika Päivämäärä Valitse päivämäärä ponnahduskalenterista. Virta-asetukset Lepotilan ajoitus Näkyviin tulee ajoitettujen tapahtumien luettelo. Kellonaika Valitse kellonaika ponnahdusnäppäimistöllä. Aikavyöhyke Valitse aikavyöhyke luettelosta. Kesäaika Valintaruutu + (Lisää) Muokkaa Muokkaa Poista Tapahtuman tyyppi Herätys Lepotila Tapahtumakoodi Tapahtumapäivät Valitse viikonpäivät luettelosta. Lepotilan viive Anna arvoksi minuuttia. Tulostuslaatu Kuvan rekisteröinti Säädä lokeroa <X> Tulosta testisivu Oletusarvo on 45 minuuttia. X1-siirto Y1-siirto Arvoväli: -5,00 mm... +5,00 mm X2-siirto Y2-siirto FIWW Hallinta-valikko 21

42 Taulukko 2-3 Yleisasetukset -valikko (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Säädä pap.tyyppejä Valitse paperityyppiluettelosta laitteen tukema paperityyppi. Valittavissa olevat vaihtoehdot ovat samat kaikkien paperityyppien kohdalla. Tulostustila Valitse tulostustila luettelosta. Hylkivyys Normaali Ylös Alas Kosteus Normaali Suuri Optimoi Linjan tiedot Normaali* Ei käytössä Vaihtoeht. 1 Vaihtoeht. 2 Vaihtoeht. 3 Palauta optimointi Tarkkuus 300 x 300 dpi 600 x 600 dpi FastRes 1200* ProRes 1200 REt Ei käytössä Käytössä* Economode Ei käytössä* Käytössä Värimäärä Numeroalue on 1-5. Oletusarvo on 3. Hilj. tila Ei käytössä* Käytössä Automaattinen siirtymä Tukoksen selvitt. Automaattinen* Ei käytössä Käytössä 22 Luku 2 Ohjauspaneelin valikot FIWW

43 Taulukko 2-3 Yleisasetukset -valikko (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Tallennettujen töiden hallinta Pikakopiotöiden tallennusrajoitus Oletusarvo = 32 Pikakopiotyön jonotusaika Ei käytössä* Tallennettujen töiden oletuskansion nimi 1 tunti 4 tuntia 1 päivä 1 viikko Tallennettujen töiden lajitteluperuste Työn nimi* Päivämäärä Siirrä tulostustyötä Käytössä* Ei käytössä Palauta tehdasasetukset Kaikki Osoitekirja Digitaalinen lähetys Kopioi Yleiset Sähköposti Faksi Tulosta Suojaus Verkot Kopiointiasetukset-valikko Näyttäminen: Valitse tuotteen ohjauspaneelista Hallinta-valikko ja sitten Kopiointiasetukset-valikko. Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-4 Kopiointiasetukset-valikko Ensimmäinen taso Toinen taso Arvot Kopiot Arvoväli: Oletusarvo = 1 FIWW Hallinta-valikko 23

44 Taulukko 2-4 Kopiointiasetukset-valikko (jatkoa) Ensimmäinen taso Toinen taso Arvot Kuvan esikatselu HUOMAUTUS: Tämän valikon käyttö saattaa ehkä edellyttää, että laiteohjelmisto päivitetään. Tee valinnaiseksi* Edellytä esikatselua Poista esikats. Sivut 1-puolinen alkuperäiskappale, 1-puolinen tuloste* 1-puolinen alkuperäiskappale, 2-puolinen tuloste 2-puolinen alkuperäiskappale, 1-puolinen tuloste 2-puolinen alkuperäiskappale, 2-puolinen tuloste Suunta Pysty* Vaaka 2-puolisuus Kirja Nidonta/Lajittelu Nidonta Lehtiötyyli Alkuperäiskappale kirjatyylinen; kopio lehtiötyylinen Alkuperäiskappale lehtiötyylinen; kopio kirjatyylinen Ei mitään HUOMAUTUS: pinontalokero Mallit, joissa on nitoja/ Ylävasen Yläoikea Lajittele Ei käytössä Käytössä* Lajittele HUOMAUTUS: Mallit, joissa ei ole nitoja/pinontalokeroa Lajittelu käytössä (sarjat sivujärjestyksessä)* Lajittelu ei käytössä (sivut ryhmitetty) 24 Luku 2 Ohjauspaneelin valikot FIWW

45 Taulukko 2-4 Kopiointiasetukset-valikko (jatkoa) Ensimmäinen taso Toinen taso Arvot Pienennä/suurenna Skaalaus Automaattinen Skaalausalue X Y ( %) 100 % 75 % 50 % 125 % 150 % 200 % Lisää marginaalit automaattisesti Paperin valinta Käsinsyöttö Havaitse automaattisesti Lokero 1: [Koko], [Tyyppi] Lokero <X>: [Koko], [Tyyppi] Kuvansäätö Tummuus Kontrasti Taustan tyhjennys Terävyys Sisällyksen suunta Suunta Pysty* Vaaka 2-puolisuus Kirja Lehtiötyyli Alkuperäiskappale kirjatyylinen; kopio lehtiötyylinen Alkuperäiskappale lehtiötyylinen; kopio kirjatyylinen Tulostelokero Valitse tulostuslokero luettelosta. Tekstin/kuvan optim. Optimointikohde* Säädä man.* Teksti Painokuva Valokuva FIWW Hallinta-valikko 25

46 Taulukko 2-4 Kopiointiasetukset-valikko (jatkoa) Ensimmäinen taso Toinen taso Arvot Sivuja/arkki Yksi (1) Kaksi (2) Neljä (4) Sivujärjestys Oikealle ja sitten alas Alas ja sitten oikealle Lisää sivun reunukset Alkuperäinen koko Havaitse automaattisesti* Valitse koko laitteen tukemien kokojen luettelosta. Reunasta reunaan Normaali (suositus)* Reunasta reunaan -tulostus Työn koonti Työn koonti ei käytössä* Työn koonti käytössä 26 Luku 2 Ohjauspaneelin valikot FIWW

47 Skannauksen/digitaalilähetyksen asetukset -valikko Näyttäminen: Valitse tuotteen ohjauspaneelista Hallinta-valikko ja sitten Skannauksen/ digitaalilähetyksen asetukset -valikko. Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-5 Skannauksen/digitaalilähetyksen asetukset -valikko Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Sähköpostiasetukset Tallennus verkkokansioon -oletukset USB-tallennuksen oletukset HUOMAUTUS: Käytettävissä olevat asetukset ovat samat kullekin toiminnolle, mikäli toisin ei ole ilmoitettu. Sähköpostimääritys HUOMAUTUS: Vain sähköpostiasetukset Ohjattu sähköpostin määritys Työn oletusasetukset Kuvan esikatselu HUOMAUTUS: Tämän valikon käyttö saattaa ehkä edellyttää, että laiteohjelmisto päivitetään. Oletustiedostonimi Tee valinnaiseksi* Edellytä esikatselua Poista esikats. Asiakirjan tiedostotyyppi Valitse tiedostotyyppi luettelosta. Tekstin/kuvan optim. Optimointikohde: Säädä man.* Teksti Painokuva Valokuva Tulostuslaatu Korkea (suuri tiedosto) Tavallinen* Alkuperäisen puolet 1-puolinen Heikko (pieni tiedosto) 2-puolinen Suunta Pysty* Vaaka 2-puolisuus Kirja Lehtiötyyli FIWW Hallinta-valikko 27

48 Taulukko 2-5 Skannauksen/digitaalilähetyksen asetukset -valikko (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Tarkkuus 600 dpi 400 dpi 300 dpi 200 dpi 150 dpi* 75 dpi Sisällyksen suunta Suunta Pysty* Vaaka 2-puolisuus Kirja* Lehtiötyyli Väri/Musta Havaitse automaattisesti Väri Musta/harmaa Musta Alkuperäinen koko Valitse asetus paperikokojen luettelosta. Ilmoitus Älä ilmoita* Kuvansäätö Tummuus Kontrasti Taustan tyhjennys Terävyys Ilmoita, kun työ valmistuu Ilmoita, jos työ epäonn. Tulosta Sähköposti Työn koonti Työn koonti ei käytössä* Tyhjien sivujen estäminen Käytössä Työn koonti käytössä Ei käytössä* 28 Luku 2 Ohjauspaneelin valikot FIWW

49 Taulukko 2-5 Skannauksen/digitaalilähetyksen asetukset -valikko (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Digitaalisen lähetyspalvelun määritys Salli Digital Sending Software (DSS) -palvelimen käyttö Salli siirto uuteen digitaaliseen lähetykseen (DSS) Valitse valintaruutu tai poista sen valinta. Oletusarvon mukaan valintaruutu ei ole valittuna. Valitse valintaruutu tai poista sen valinta. Oletusarvon mukaan valintaruutu ei ole valittuna. Faksiasetukset-valikko Näyttäminen: Valitse tuotteen ohjauspaneelista Hallinta-valikko ja sitten Faksiasetukset-valikko. Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-6 Faksiasetukset-valikko Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Faksilähetysasetukset Faksilähetysmääritykset Ohjattu faksimääritys Faksien numeronvalinnan asetukset Faksin valintaäänen voimakkuus Valintatila Uudelleenvalinta, kun varattu Uudelleenvalinta, kun ei vastausta Uudelleenvalinnan väli Tunnista valintaääni Faksin lähetysnopeus Etunumero Ei käytössä Matala* Suuri Ääni* Pulssi Arvoväli: 0 9 Oletusarvo = 3 Arvoväli: 0 2 Oletusarvo = minuuttia Oletusarvo = 5 minuuttia Nopea Tavallinen Hidas FIWW Hallinta-valikko 29

50 Taulukko 2-6 Faksiasetukset-valikko (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Yleiset faksilähetysasetukset Laskutuskoodit PC-faksaus Faksin otsikko Virheenkorjaustila Faksinumeron vahvistus JBIG-pakkaus Ota laskutuskoodit käyttöön Käytössä* Ei käytössä Alkuliite* Otsikko Käytössä* Ei käytössä Käytössä Ei käytössä* Käytössä* Ei käytössä Ei käytössä* Käytössä Työn oletusasetukset Kuvan esikatselu HUOMAUTUS: Tämän valikon käyttö saattaa ehkä edellyttää, että laiteohjelmisto päivitetään. Vähimmäispituus Arvoväli: 1 16 Oletuslaskutuskoodi Salli käyttäjien muokata laskutuskoodia Oletusarvo = 1 Tee valinnaiseksi* Edellytä esikatselua Poista esikats. Tarkkuus Vakio (100 x 200 dpi)* Alkuperäisen puolet 1-puolinen* Tarkka (200 x 200 dpi) Erittäin hieno (300 x 300 dpi) 2-puolinen Suunta Pysty* Vaaka 2-puolisuus Kirja* Lehtiötyyli 30 Luku 2 Ohjauspaneelin valikot FIWW
