1 LASERJET ENTERPRISE 500 COLOR Käyttöopas M551n M551dn M551xh

2

3 HP LaserJet Enterprise 500 color M551 Käyttöopas

4 Tekijänoikeus- ja käyttöoikeustiedot 2011 Copyright Hewlett-Packard Development Company, L.P. Tämän materiaalin kopioiminen, sovittaminen tai kääntäminen on kiellettyä, paitsi tekijänoikeuslain sallimilla tavoilla. Tämän asiakirjan sisältämät tiedot voivat muuttua ilman ennakkoilmoitusta. HP-tuotteiden ja palvelujen takuut rajoittuvat kyseisten tuotteiden ja palvelujen mukana toimitettavissa nimenomaisissa takuulausekkeissa esitettyihin takuisiin. Mitään tämän julkaisun sisältöä ei tule tulkita lisätakuuksi. HP ei ole vastuussa tämän julkaisun mahdollisesti sisältämistä teknisistä tai toimituksellisista virheistä tai puutteista. Osanumero: CF Edition 1, 9/2011 Tavaramerkkitietoja Adobe, Adobe Photoshop, Acrobat ja PostScript ovat Adobe Systems Incorporatedin tavaramerkkejä. Corel on Corel Corporation tai Corel Corporation Limited -yhtiön rekisteröity tavaramerkki. Intel Core on Intel Corporationin tavaramerkki Yhdysvalloissa ja muissa maissa/muilla alueilla. Java on Sun Microsystems, Inc.:n tavaramerkki Yhdysvalloissa. Microsoft, Windows, Windows XP ja Windows Vista ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. PANTONE on Pantone Inc:n omaisuutta. UNIX on Open Group -yhtiön rekisteröimä tavaramerkki. ENERGY STAR ja ENERGY STAR -merkki ovat Yhdysvalloissa rekisteröityjä merkkejä.

5 Tässä oppaassa käytettyjä merkintätapoja VIHJE: Vihjeet sisältävät hyödyllisiä vinkkejä tai pikatoimintoja. HUOMAUTUS: suorittamisessa. Huomautukset ovat tärkeitä tietoja, jotka selittävät käsitteen tai neuvovat tehtävän VAROITUS: Varoituksissa on ohjeita, joita on noudatettava tietojen katoamisen tai laitteen vaurioitumisen estämiseksi. VAARA Vaara-kohdissa on ohjeita, joita on noudatettava henkilövahinkojen, suurten tietomäärien katoamisen tai laitteen vakavan vaurioitumisen estämiseksi. FIWW iii

6 iv Tässä oppaassa käytettyjä merkintätapoja FIWW

7 Sisällysluettelo 1 Laitteen perusominaisuudet... 1 Mallivertailu... 2 Sarjanumeron ja mallinumeron sijainti... 4 Ohjauspaneelin sisältö... 5 Ohjauspaneelin ohje Ohjauspaneelin valikot... 7 Ohjauspaneelin valikot... 8 Kirjaudu -valikko... 9 Hae työ USB-laitteesta -valikko Hae työ laitteen muistista -valikko Tarvikkeet -valikko Lokerot -valikko Hallinta -valikko Raportit -valikko Yleisasetukset -valikko Avaa USB-laitteesta -asetukset -valikko Tulostusasetukset -valikko Tulostusasetukset -valikko Näyttöasetukset -valikko Tarvikkeiden hallinta -valikko Lokeroiden hallinta -valikko Verkkoasetukset -valikko Vianmääritys -valikko Laitteen huolto -valikko Varmuuskopiointi/Palautus -valikko Kalibrointi/puhdistus -valikko Laiteohjelmiston USB-päivitys -valikko Huolto-valikko FIWW v

8 3 Laitteen liittäminen Liittäminen verkkoon Tuetut verkkoyhteyskäytännöt Laitteen asentaminen kiinteään verkkoon IP-osoitteen määrittäminen Ohjelmiston asentaminen Verkkoasetusten määrittäminen Verkkoasetusten tarkasteleminen tai muuttaminen Verkkosalasanan asettaminen tai muuttaminen TCP/IP-parametrien määrittäminen manuaalisesti ohjauspaneelista IPv6:n TCP/IP-parametrien määrittäminen manuaalisesti ohjauspaneelista Yhteyden nopeus- ja kaksisuuntaisuusasetukset Paperi ja materiaali Paperinkäyttö Erikoispaperiohjeet Tulostinohjaimen asetusten muuttaminen paperityypin ja -koon mukaiseksi Windowsissa Tuetut paperikoot Tuetut paperityypit Paperin lisääminen lokeroihin Lokeron 1 täyttäminen Kirjekuorten tulostaminen Lokeron 2 täyttäminen Täytä valinnainen 500 paperiarkin ja paksujen materiaalien lokero (lokero 3) Vakiokokoisen paperin lisääminen lokeroon Mukautetun paperikoon lisääminen lokeroon Lokerojen kapasiteetti Lokeroiden määrittäminen Lokeron määrittäminen paperin lisäämisen yhteydessä Lokeron määrittäminen tulostustyön asetusten mukaan Lokeron määritys ohjauspaneelissa Kalvojen automaattinen tunnistaminen (automaattinen tunnistustila) Automaattitunnistusasetukset Paperin valitseminen lähteen, tyypin tai koon perusteella Lähde Tyyppi ja koko Tulostuskasetit, väriaineen keräysyksikkö ja muut tarvikkeet Tulostimen jakamista koskeva vastuunvapautus Tarviketiedot vi FIWW

9 Tarvikenäkymät Tulostuskasettinäkymät Tulostuskasettien hallinta Tulostuskasettiasetukset Tulostus, kun tulostuskasetin käyttöikä on lopussa tai lähes lopussa Hyvin vähissä -asetukset -vaihtoehdon ottaminen käyttöön ja poistaminen käytöstä ohjauspaneelissa Tarvikkeiden kierrättäminen Tulostuskasetin säilyttäminen HP ja muut kuin HP-tarvikkeet HP:n ilmiantosivusto Vaihtamisohjeet Tulostuskasettien vaihtaminen Väriaineen keräysyksikön vaihtaminen Tulostustehtävät Tulostustyön peruuttaminen Tulostuksen perustehtävät Windows-käyttöjärjestelmässä Tulostinohjaimen avaaminen Windowsissa Tulostusasetusten ohjeet Windowsissa Tulostettavien kopioiden määrän muuttaminen Windowsissa Valitse Windowsissa uudelleen käytettävät mukautetun tulostuksen asetukset Käytä tulostuksen pikavalintaa Windowsissa Tulostuksen pikavalintojen luominen Tulostuslaadun parantaminen Windowsissa Paperikoon valitseminen Windowsissa Mukautetun paperikoon valitseminen Windowsissa Paperityypin valitseminen Windowsissa Paperilokeron valitseminen Windowsissa Tulostustarkkuuden valitseminen Molemmille puolille (kaksipuolisesti) tulostaminen Windowsissa Manuaalinen molemmille puolille (kaksipuolisesti) tulostaminen Windowsissa Automaattinen molemmille puolille tulostaminen Windowsissa Useiden sivujen tulostaminen arkille Windowsissa Sivun suunnan valitseminen Windowsissa Väriasetusten määrittäminen Windowsissa Tulostuksen lisätehtävät Windows-käyttöjärjestelmässä Värillisen tekstin tulostaminen mustana (harmaasävyssä) Windowsissa Esipainetulle kirjelomakkeelle tai lomakkeille tulostaminen Windowsissa Tulostaminen erikoispaperille, tarroille tai kalvoille FIWW vii

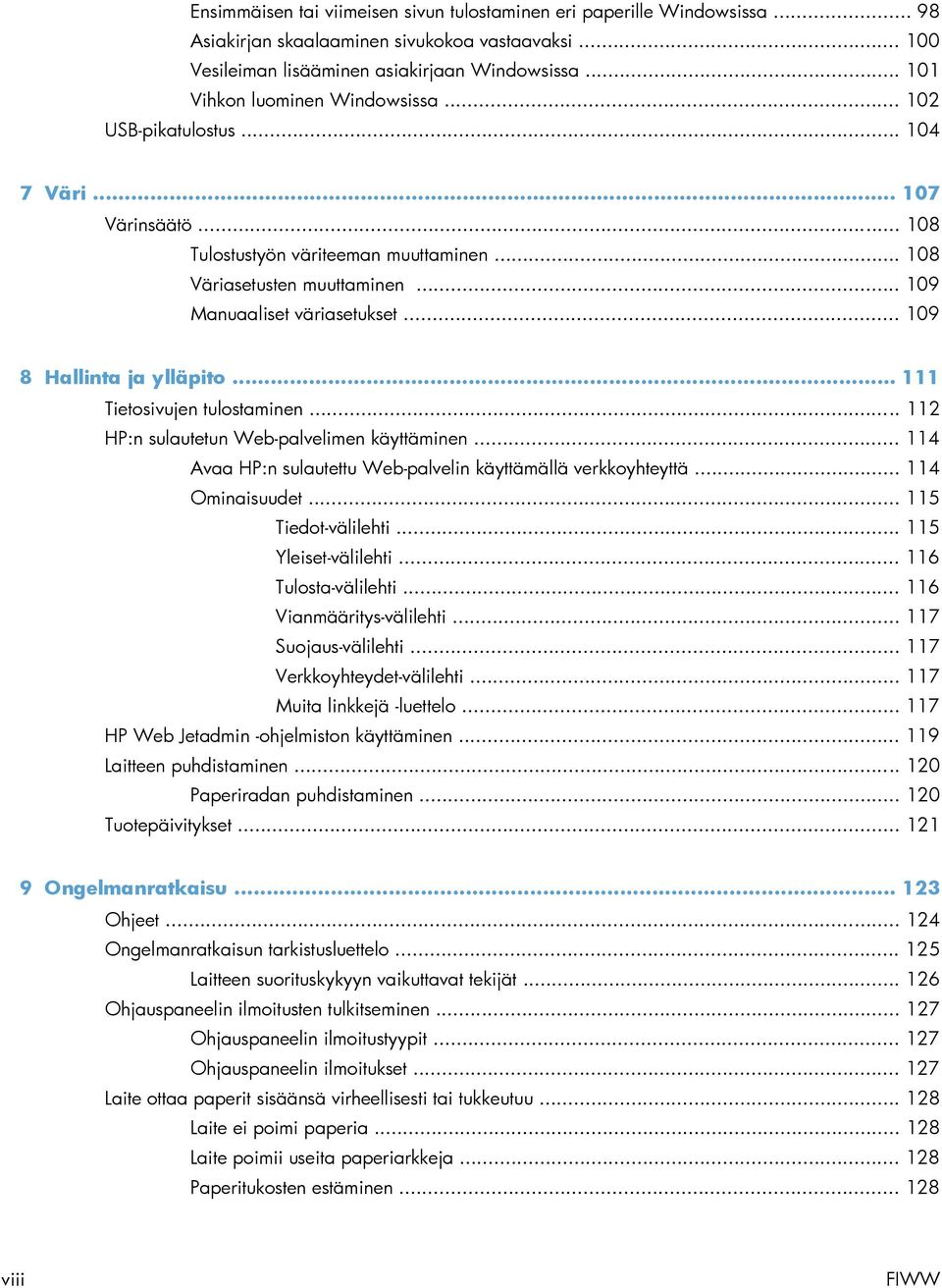

10 Ensimmäisen tai viimeisen sivun tulostaminen eri paperille Windowsissa Asiakirjan skaalaaminen sivukokoa vastaavaksi Vesileiman lisääminen asiakirjaan Windowsissa Vihkon luominen Windowsissa USB-pikatulostus Väri Värinsäätö Tulostustyön väriteeman muuttaminen Väriasetusten muuttaminen Manuaaliset väriasetukset Hallinta ja ylläpito Tietosivujen tulostaminen HP:n sulautetun Web-palvelimen käyttäminen Avaa HP:n sulautettu Web-palvelin käyttämällä verkkoyhteyttä Ominaisuudet Tiedot-välilehti Yleiset-välilehti Tulosta-välilehti Vianmääritys-välilehti Suojaus-välilehti Verkkoyhteydet-välilehti Muita linkkejä -luettelo HP Web Jetadmin -ohjelmiston käyttäminen Laitteen puhdistaminen Paperiradan puhdistaminen Tuotepäivitykset Ongelmanratkaisu Ohjeet Ongelmanratkaisun tarkistusluettelo Laitteen suorituskykyyn vaikuttavat tekijät Ohjauspaneelin ilmoitusten tulkitseminen Ohjauspaneelin ilmoitustyypit Ohjauspaneelin ilmoitukset Laite ottaa paperit sisäänsä virheellisesti tai tukkeutuu Laite ei poimi paperia Laite poimii useita paperiarkkeja Paperitukosten estäminen viii FIWW

11 Tukosten poistaminen Tukoksen sijainti Tukosten poistaminen oikeasta luukusta Paperitukosten poistaminen tulostelokeroalueelta Tukosten poistaminen lokerosta Lokeron 2 tukosten poistaminen Tukosten poistaminen valinnaisesta 500 paperiarkin ja paksujen materiaalien lokerosta (lokero 3) Tukosten poistaminen oikeasta alaluukusta (lokero 3) Tukosselvityksen muuttaminen Liite A Tarvikkeet ja lisävarusteet Osien, lisävarusteiden ja tarvikkeiden tilaaminen Osanumerot Lisävarusteet Tulostuskasetit ja väriaineen keräysyksikkö Kaapelit ja liittymät Huoltopakkaukset Liite B Huolto ja tuki Hewlett-Packardin rajoitetun takuun lauseke HP:n Premium Protection -takuu: LaserJet-tulostuskasetin rajoitettu takuu Color LaserJetin kiinnitysyksikön, väriaineen keräyspullon ja siirtoyksikön rajoitetun takuun lausunto Tulostuskasettiin tallennetut tiedot Käyttöoikeussopimus OpenSSL Customer Self Repair -takuupalvelu Asiakastuki Liite C Laitteen tekniset tiedot Mitat Virrankulutus, sähkötekniset tiedot ja äänipäästöt Käyttöympäristön vaatimukset Liite D Säädöksiä koskevat tiedot FCC:n säännökset Tuotteen ympäristöystävällisyys Ympäristönsuojelu Otsonintuotanto FIWW ix

12 Tehonkulutus Paperinkulutus Muovit HP LaserJet -tulostustarvikkeet Palautus- ja kierrätysohjeet Yhdysvallat ja Puerto Rico Usean kasetin palauttaminen Yhden kasetin palautus Lähettäminen Palautukset muualla kuin Yhdysvalloissa Tulostusmateriaali Rajoitukset Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella Kemikaalit Material Safety Data Sheet (MSDS) (Käyttöturvallisuustiedote) Lisätietoja Vaatimustenmukaisuusvakuutus Turvallisuustiedotteet Laserturvallisuus Kanadan DOC-säädökset VCCI-ilmoitus (Japani) Virtajohtoon liittyvät ohjeet Virtajohtoa koskeva ilmoitus (Japani) EMC-lausunto (Korea) Laser-ilmoitus Suomea varten GS-merkintä (Saksa) Ainetaulukko (Kiina) Vaarallisten aineiden rajoituksia koskeva ilmoitus (Turkki) Hakemisto x FIWW

13 1 Laitteen perusominaisuudet Mallivertailu Sarjanumeron ja mallinumeron sijainti Ohjauspaneelin sisältö FIWW 1

14 Mallivertailu Malli HP LaserJet Enterprise 500 color M551n Ominaisuudet Suorituskyky Tulostaa jopa 33 sivua minuutissa (sivua/min) letter-koossa ja 32 sivua/min A4- koossa Paperinkäsittely 100 arkin monikäyttölokero (lokero 1) 500 arkin syöttölokero (lokero 2) 250 arkin tulostelokero (tulostuspuoli alaspäin) Tuotenumero: CF081A Tuetut käyttöjärjestelmät Windows XP (32- tai 64-bittinen) Windows Vista (32- ja 64-bittinen) Windows 7 (32- ja 64-bittinen) Windows Server 2008 (32- ja 64-bittinen) R2 64-bittinen Mac OS X v10.5 ja v10.6 Liitettävyys Hi-Speed USB 2.0 -portti Sulautettu HP Jetdirect -tulostuspalvelin, jonka voi liittää 10/100Base-TX-verkkoon Langaton lisävaruste käytettävissä Muisti 1 gigatavua (Gt) RAM-muistia Ohjauspaneelin näyttö Nelirivinen värillinen 2 Luku 1 Laitteen perusominaisuudet FIWW

15 Malli HP LaserJet Enterprise 500 color M551dn Ominaisuudet Malli sisältää samat ominaisuudet kuin HP LaserJet Enterprise 500 color M551n ja lisäksi seuraavat: Paperinkäsittely Automaattinen kaksipuolinen tulostaminen Liitettävyys Laitteiston liitännät ratkaisujen lisäämiseen Ohjauspaneelin USB-portti pikatulostusta varten Tuotenumero: CF082A HP LaserJet Enterprise 500 color M551xh Malli sisältää samat ominaisuudet kuin HP LaserJet Enterprise 500 color M551dn ja lisäksi seuraavat: Paperinkäsittely 500 paperiarkin ja paksujen materiaalien lokero (lokero 3) Muisti HP:n salatut tehokkaat kiintolevyt (250 Gt) Tuotenumero: CF083A FIWW Mallivertailu 3

16 Sarjanumeron ja mallinumeron sijainti Malli- ja sarjanumero on merkitty laitteen takana oleviin tunnistetarroihin. Sarjanumero sisältää tiedot alkuperämaasta, laitteen versiosta, valmistuskoodista ja laitteen valmistusnumerosta. 4 Luku 1 Laitteen perusominaisuudet FIWW

17 Ohjauspaneelin sisältö Ohjauspaneelissa on tekstinäyttö, työnohjauspainikkeet ja kolme tilamerkkivaloa Ohjauspaneelin näyttö Näyttää tilatietoja, valikot, ohjetietoja ja virheilmoituksia. 2 Ylänuolipainike Valikkojen ja tekstin selaaminen sekä näytön lukujen kasvattaminen. 3 OK-painike Kohteiden valitseminen, tulostuksen jatkaminen jatkuvien virheiden jälkeen ja muun kuin HP:n tulostuskasetin ohittaminen. 4 Valmis-merkkivalo Valmis-valo ilmaisee, että laite on valmiina aloittamaan minkä tahansa työn käsittelyn. 5 Tiedot-merkkivalo Tiedot-valo ilmaisee, että laite vastaanottaa tietoja. 6 Huomautus-merkkivalo Huomautus-valo ilmaisee, että laitteen tila edellyttää käyttäjän toimenpiteitä. Esimerkkejä tästä ovat tyhjä paperilokero tai näytössä oleva virheilmoitus. 7 Alanuolipainike Valikkojen ja tekstin selaaminen sekä näytön lukujen pienentäminen. 8 Alkuun -painike Valikkojen avaaminen ja sulkeminen. 9 Vasen nuolipainike Navigointi taaksepäin sisäkkäisissä valikoissa. 10 Pysäytä -painike Voit pysäyttää nykyisen työn, jatkaa tai peruuttaa tulostustyön, poistaa paperin laitteesta ja poistaa keskeytettyyn työhön liittyvät virheet Jos tulostustyö ei ole kesken, voit keskeyttää laitteen toiminnan painamalla Pysäytä -painiketta. 11 Ohje -painike Saat näyttöön yksityiskohtaisia tietoja ja animaatioita laitteen ilmoituksista tai valikoista. FIWW Ohjauspaneelin sisältö 5

18 Ohjauspaneelin ohje Laitteessa on sisäinen ohjetoiminto, joka opastaa kunkin näytön käytössä. Avaa ohje painamalla ohjauspaneelin Ohje -painiketta. Joissakin näytöissä Ohje-painikkeen koskettaminen avaa yleisen valikon, jossa voit etsiä haluamiasi aiheita. Voit selata valikkorakennetta ohjauspaneelin nuolipainikkeilla. Niissä näytöissä, joissa on asetuksia yksittäisiä töitä varten, Ohje-painike avaa aiheen, joka selostaa kyseisessä näytössä olevia asetuksia. 6 Luku 1 Laitteen perusominaisuudet FIWW

19 2 Ohjauspaneelin valikot Ohjauspaneelin valikot Kirjaudu -valikko Hae työ USB-laitteesta -valikko Hae työ laitteen muistista -valikko Tarvikkeet -valikko Lokerot -valikko Hallinta -valikko Vianmääritys -valikko Laitteen huolto -valikko FIWW 7

20 Ohjauspaneelin valikot Laitteen kaikkien toimintojen käyttäminen saattaa edellyttää laiteohjelmiston päivittämistä. HP suosittelee, että tarkastat osoitteesta säännöllisesti, onko laiteohjelmistosta saatavana uutta versiota. HUOMAUTUS: Voit selvittää laitteeseen asennetun laiteohjelmiston version tulostamalla asetussivun. Ohjauspaneelin valikoissa siirtyminen Avaa valikot painamalla Alkuun -painiketta. Ylänuolipainikkeen ja alanuolipainikkeen avulla voit siirtyä haluamasi valikkokohdan kohdalle. Voit valita valikkokohteen painamalla OK-painiketta. 8 Luku 2 Ohjauspaneelin valikot FIWW

21 Kirjaudu -valikko Taulukko 2-1 Kirjaudu -valikko Ensimmäinen taso Toinen taso Arvot Käyttäjän käyttöoikeuskoodi Käyttöoikeuskoodi Järjestelmänvalvojan käyttöoikeuskoodi Käyttöoikeuskoodi Huollon käyttöoikeuskoodi Käyttöoikeuskoodi FIWW Kirjaudu -valikko 9

22 Hae työ USB-laitteesta -valikko Hae työ USB-laitteesta -valikossa voit tarkastella ulkoiseen USB-muistiin tallennettujen töiden luetteloa. HUOMAUTUS: Tämä toiminto ei voi käyttää, ennen kuin se on otettu käyttöön ohjauspaneelin valikoista tai HP:n sulautetusta Web-palvelimesta. Voit ottaa tämän toiminnon käyttöön ohjauspaneelin valikoista avaamalla Hallinta-valikosta Avaa USB-laitteesta -asetukset -alivalikon ja valitsemalla sitten Ota käyttöön. Voit ottaa tämän toiminnon käyttöön HP:n sulautetussa Web-palvelimessa Tulosta-välilehdessä. Taulukko 2-2 Hae työ USB-laitteesta -valikko Ensimmäinen taso Toinen taso Arvot Hae työ USB-laitteesta OK Peruuta Valitse tiedosto tai kansio Valitse arvo luettelosta. 10 Luku 2 Ohjauspaneelin valikot FIWW

23 Hae työ laitteen muistista -valikko Hae työ laitteen muistista -valikossa voit tarkastella laitteen sisäiseen muistiin tallennettujen töiden luetteloa. Taulukko 2-3 Hae työ laitteen muistista -valikko Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Viides taso Arvot Hae työ laitteen muistista HUOMAUTUS: Valitse kansio luettelosta. Kaikki työt (PIN) HUOMAUTUS: Myös yksittäisiä töiden nimiä tulee näkyviin. Tulosta Tulosta antamalla PIN Kopiot Arvoväli: Oletusarvo = 1 Tulosta ja poista Tulosta antamalla PIN Kopiot Arvoväli: Oletusarvo = 1 Poista Tulosta antamalla PIN Kaikki työt (ei tunnuslukua) HUOMAUTUS: Myös yksittäisiä töiden nimiä tulee näkyviin. Tulosta Kopiot Arvoväli: Oletusarvo = 1 Tulosta ja poista Kopiot Arvoväli: Oletusarvo = 1 Poista Poista kaikki työt Kyllä Ei FIWW Hae työ laitteen muistista -valikko 11

24 Tarvikkeet -valikko Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-4 Tarvikkeet -valikko Ensimmäinen taso Tarvikkeiden hallinta Toinen taso Kolmas taso Neljäs taso Arvot Tulosta tarvikkeiden tilasivu Tarvikeasetukset Musta kasetti Hyvin vähissä -asetukset Pysäytä Kehote jatkamaan* Jatka Väriainekasetit Väriaine vähissä -kynnysarvo -asetukset Hyvin vähissä -asetukset % Pysäytä Kehote jatkamaan* Jatka Väriaine vähissä -kynnysarvo -asetukset Syaani kasetti Magenta kasetti Keltainen kasetti % Väriaineen keräysyksikkö Siirtoyksikkö Kiinnitysyksikkö Hyvin vähissä -asetukset Hyvin vähissä -asetukset Väriaine vähissä -kynnysarvo -asetukset Hyvin vähissä -asetukset Pysäytä* Kehote jatkamaan Jatka Pysäytä Kehote jatkamaan* Jatka % Pysäytä Kehote jatkamaan* Jatka 12 Luku 2 Ohjauspaneelin valikot FIWW

25 Taulukko 2-4 Tarvikkeet -valikko (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Väriaine vähissä -kynnysarvo -asetukset % Väri ja musta Autom.* Pääasiassa värisivuja Pääasiassa mustavalkosivuja Tarvikeilmoitukse t Vähissä-ilmoitus Käytössä* Ei käytössä Tason ilmaisin Käytössä* Ei käytössä FIWW Tarvikkeet -valikko 13

26 Lokerot -valikko Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-5 Lokerot -valikko Ensimmäinen taso Toinen taso Arvot Lokeroiden hallinta Käytä haluttua lokeroa Ainoastaan* Ensimmäinen Käsinsyöttöpyyntö Aina* Ellei lisätty Koon/tyypin kehote Näytä* Älä näytä Käytä toista loker. Käytössä* Ei käytössä Vaihtoehtoinen kirjelomaketila Ei käytössä* Käytössä Tyhjät sivut Autom.* Kyllä Korvaa A4/Letter Kyllä* Ei Lokeron 1 koko Valitse arvo luettelosta. Lokeron 1 tyyppi Valitse arvo luettelosta. Lokeron 2 koko Valitse arvo luettelosta. Lokeron 2 tyyppi Valitse arvo luettelosta. Lokeron 3 koko Valitse arvo luettelosta. Lokeron 3 tyyppi Valitse arvo luettelosta. 14 Luku 2 Ohjauspaneelin valikot FIWW

27 Hallinta -valikko Raportit -valikko Taulukko 2-6 Raportit -valikko Ensimmäinen taso Toinen taso Kolmas taso Arvot Vahvistus-/tilasivut Tulosta Valikkokartta Asetussivut Tarvikkeiden tila Käyttötiedot Paperiratasivu Tiedostohakemistosivu Nykyiset asetukset -sivu Värinkäyttö Muut sivut Tulosta Esittelysivu Tulosta RGB-näytteet CMYK-mallit PCL-fonttiluettelo PS-fonttiluettelo Yleisasetukset -valikko Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-7 Yleisasetukset -valikko Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Päivämäärä/ kellonaika-asetukset Päivämäärän/ kellonajan muoto Päivämäärän muoto PP/KKK/VVVV KKK/PP/VVVV* VVVV/KKK/PP Kellonajan muoto 12 tuntia (ap/ip)* 24 tuntia Pvm/aika Päivämäärä Kellonaika FIWW Hallinta -valikko 15

28 Taulukko 2-7 Yleisasetukset -valikko (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Aikavyöhyke Kesäaika Käytössä Ei käytössä* Virrankäyttöasetuks et Lepotilan ajoitus Näkyviin tulee ajoitettujen tapahtumien luettelo. + (Lisää) Muokkaa Muokkaa Poista Tapahtumatyyppi Herätys Lepotila Tapahtuman aika Tapahtumapäivä Valitse viikonpäivät. Lepotilan viive Oletusarvo on 45 minuuttia. Anna arvoksi minuuttia. Optimaalinen nopeus/virrankäyttö Ensimmäinen sivu nopeammin* Säästä energiaa Säästä lisää energiaa Säästä eniten energiaa Tulostuslaatu Säädä väriä Korostukset Syaanin määrä Magentan määrä Oletusarvo = 0 Keskisävyt Varjot Keltaisen määrä Mustan määrä Syaanin määrä Magentan määrä Keltaisen määrä Mustan määrä Syaanin määrä Magentan määrä Keltaisen määrä Mustan määrä Oletusarvo = Oletusarvo = 0 16 Luku 2 Ohjauspaneelin valikot FIWW

29 Taulukko 2-7 Yleisasetukset -valikko (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Palauta väriarvot Kuvan kohdistus Säädä lokeroa <X> Tulosta testisivu X1-siirto Y1-siirto -5,00 mm...+5,00 mm Oletusarvo = 0 X2-siirto Y2-siirto Automaattinen tunnistustoiminta Lokeron 1 tunnistus Täystunnistus Vain kalvo Säädä paperityypit Valitse paperityyppiluettelosta laitteen tukema paperityyppi. Valittavissa olevat vaihtoehdot ovat samat kaikkien paperityyppien kohdalla. Tulostustila Valitse tulostustila luettelosta. Oletusasetus = Automaattinen tunnistustoiminta Resistanssitila Normaali* Ylös Alas Ilmankosteus-tila Normaali* Suuri Esikiertotila Ei käytössä Käytössä Kiinnittimen lämpötila -tila Normaali* Ylös Alas Paperin käpristyminen -tila Normaali* Vähentynyt Optimoi Normaali paperi Vakio* Tasainen Kevyt materiaali Normaali* Vaihtoehtoinen Paksu paperi Vakio* Tasainen FIWW Hallinta -valikko 17

30 Taulukko 2-7 Yleisasetukset -valikko (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Kirjekuorien hallinta Normaali* Vaihtoehtoinen 1 Vaihtoehtoinen 2 Ympäristö Normaali* Alhainen lämpötila Linjajännite Normaali* Matala jännite Lokero 1 Normaali* Vaihtoehtoinen Puhdistuksen hallinta Normaali* Vaihtoehtoinen Tausta Normaali* Vaihtoehtoinen 1 Vaihtoehtoinen 2 Vaihtoehtoinen 3 Materiaalin lämpötila Normaali* Vaihtoehtoinen Yhtenäisyydenhallint a Normaali* Vaihtoehtoinen 1 Vaihtoehtoinen 2 Vaihtoehtoinen 3 Esikierto Normaali* Vaihtoehtoinen 1 Vaihtoehtoinen 2 Vaihtoehtoinen 3 Rekisteröinti Normaali* Vaihtoehtoinen Siirronhallinta Normaali* Vaihtoehtoinen 1 Vaihtoehtoinen 2 Vaihtoehtoinen 3 18 Luku 2 Ohjauspaneelin valikot FIWW

31 Taulukko 2-7 Yleisasetukset -valikko (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Kosteuspitoisuus Normaali* Vaihtoehtoinen Palauta optimointi Reunojen hallinta Ei käytössä Kevyt Normaali* Enimmäistaso Tukoksen selvittäminen Autom.* Ei käytössä Käytössä Autom. selvitys Ota käyttöön Poista käytöstä RAM-levy Autom. Ei käytössä Tallennettujen töiden hallinta Pikakopiotöiden tallennusrajoitus Pikakopiotöiden jonotusaika Oletuskansionimi Tallennettujen töiden lajitteluperuste Oletusarvo = 32 Ei käytössä* 1 tunti 4 tuntia 1 päivä 1 viikko Työn nimi* Päivämäärä FIWW Hallinta -valikko 19

32 Taulukko 2-7 Yleisasetukset -valikko (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Palauta tehdasasetukset Palauta Kaikki Yleiset Tulosta Yleinen suojaus Kalibrointi Värinkäytön rajoitus Käytä väritul. Ei väritulost. Väri, jos sallittu* Avaa USB-laitteesta -asetukset -valikko Taulukko 2-8 Avaa USB-laitteesta -asetukset -valikko Ensimmäinen taso Toinen taso Arvot Avaa USB-laitteesta -asetukset Ota käyttöön Poista käytöstä* Tulostusasetukset -valikko Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-9 Tulostusasetukset -valikko Ensimmäinen taso Toinen taso Arvot Käsinsyöttö Käytössä Ei käytössä* Courier-fontti Normaali* Tumma Leveä A4 Käytössä Ei käytössä* Tulosta PS-virheet Käytössä Ei käytössä* Tulosta\nPDF-virheet Käytössä Ei käytössä* 20 Luku 2 Ohjauspaneelin valikot FIWW

33 Taulukko 2-9 Tulostusasetukset -valikko (jatkoa) Ensimmäinen taso Toinen taso Arvot Tulostinkieli Autom.* PCL.PS PDF PCL Lomakkeen pituus Arvoväli: Oletusarvo = 60 Suunta Pysty* Vaaka Fonttilähde Sisäinen* Hiljainen USB <X> Fontin numero Arvoväli: Oletusarvo = 0 Fontin tiheys Arvoväli: 0,44 99,99 Oletusarvo = 10 Fontin pistekoko Arvoväli: 4,00 999,75 Oletusarvo = 12,00 Merkistö Lisää rivinpalautus rivinsiirtoon Valitse merkistö luettelosta. Ei* Kyllä Estä tyhjät sivut Ei* Kyllä Materiaalilähde Vakio* Klassinen Tulostusasetukset -valikko Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. FIWW Hallinta -valikko 21

34 Taulukko 2-10 Tulostusasetukset -valikko Ensimmäinen taso Toinen taso Arvot Kopioiden määrä Arvoväli: 1 X Oletusarvo = 1 Oletuspaperikoko Valitse koko laitteen tukemien kokojen luettelosta. Mukautetun paperin oletuskoko Mittayksikkö Tuumat Leveys Arvoväli: 2,99 12,28 Oletusarvo = 12,28 Korkeus Arvoväli: 5,00 18,50 Oletusarvo = 18,5 MM Leveys Arvoväli: Oletusarvo = 312 Korkeus Arvoväli: Oletusarvo = 470 Puolet 1-puolinen* 2-puolinen 2-puolinen muoto Kirja* Lehtiötyyli Reunaohitukset Käytössä Ei käytössä* Näyttöasetukset -valikko Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-11 Näyttöasetukset -valikko Ensimmäinen taso Toinen taso Arvot Näytön kirkkaus Arvoväli: Oletusarvo = 0 Kieli Valitse arvo laitteen tukemien arvojen luettelosta. Näytä IP-osoite Näytä* Piilota 22 Luku 2 Ohjauspaneelin valikot FIWW

35 Taulukko 2-11 Näyttöasetukset -valikko (jatkoa) Ensimmäinen taso Toinen taso Arvot Lepotila Ei käytössä Käytä lepotilan viivettä* Käytä lepotilan ajoitusta Käytä molempia Aikakatkaisu Arvoväli: sekuntia Oletusarvo = 60 Poistett. varoit. Käytössä Työ* Jatkettavat tapahtumat Automaattinen jatko (10 s)* Jatka painamalla OK-painiketta Tarvikkeiden hallinta -valikko Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-12 Tarvikkeiden hallinta -valikko Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Tulosta tarvikkeiden tilasivu Tarvikeasetukset Musta kasetti Hyvin vähissä -asetukset Pysäytä Kehote jatkamaan* Jatka Väriainekasetit Väriaine vähissä -kynnysarvo -asetukset Hyvin vähissä -asetukset % Pysäytä Kehote jatkamaan* Jatka Väriaine vähissä -kynnysarvo -asetukset Syaani kasetti Magenta kasetti Keltainen kasetti % Väriaineen keräysyksikkö Hyvin vähissä -asetukset Pysäytä* Kehote jatkamaan Jatka FIWW Hallinta -valikko 23

36 Taulukko 2-12 Tarvikkeiden hallinta -valikko (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Arvot Siirtoyksikkö Kiinnitysyksikkö Hyvin vähissä -asetukset Väriaine vähissä -kynnysarvo -asetukset Hyvin vähissä -asetukset Väriaine vähissä -kynnysarvo -asetukset Pysäytä Kehote jatkamaan* Jatka % Pysäytä Kehote jatkamaan* Jatka % Väri ja musta Autom.* Pääasiassa värisivuja Pääasiassa mustavalkosivuja Tarvikeilmoitukset Vähissä-ilmoitus Käytössä* Ei käytössä Tason ilmaisin Käytössä* Nollaa tarvikkeet Uusi kiinnitysyksikkö Ei Uusi siirtoyksikkö Ei Ei käytössä Kyllä Kyllä Lokeroiden hallinta -valikko Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-13 Lokeroiden hallinta -valikko Ensimmäinen taso Käytä haluttua lokeroa Arvot Ainoastaan* Ensimmäinen Käsinsyöttöpyyntö Aina* Ellei lisätty 24 Luku 2 Ohjauspaneelin valikot FIWW

37 Taulukko 2-13 Lokeroiden hallinta -valikko (jatkoa) Ensimmäinen taso Koon/tyypin kehote Arvot Näytä* Älä näytä Käytä toista loker. Käytössä* Ei käytössä Vaihtoehtoinen kirjelomaketila Ei käytössä* Käytössä Tyhjät sivut Autom.* Kyllä Korvaa A4/Letter Kyllä* Ei Verkkoasetukset -valikko Alla olevaan taulukkoon tähdellä (*) merkityt kohdat ovat oletusasetuksia. Taulukko 2-14 Verkkoasetukset -valikko Ensimmäinen taso I/O-aikakatkaisu Arvot Arvoväli: sekuntia Oletusarvo = 15 Sisäinen Jetdirect Katso tiedot seuraavasta taulukosta. Näiden valikoiden rakenne on sama. Jos EIO-korttipaikkaan on asennettu HP Jetdirect - lisäverkkokortti, molemmat valikot ovat käytettävissä. Taulukko 2-15 Sisäinen Jetdirect Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Viides taso Arvot Tiedot Tulosta laskutusraportti Kyllä Ei* TCP/IP Ota käyttöön Käytössä* Ei käytössä Isäntänimi Muokkaa isäntänimeä nuolipainikkeilla. NPIXXXXXX* FIWW Hallinta -valikko 25

38 Taulukko 2-15 Sisäinen Jetdirect (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Viides taso Arvot IPv4-asetukset Määritystapa BootP* DHCP Autom. IP Manuaalinen Oletus-IP Autom. IP* Perinteinen DHCP-versio Kyllä Ei* DHCPuudistaminen Kyllä Ei* Ensisijainen DNS Arvoväli: Oletusarvo = xxx.xxx.xx.xx Toissijainen DNS Arvoväli: Oletusarvo = IPv6-asetukset Ota käyttöön Käytössä* Ei käytössä Osoite Manuaaliset asetukset Ota käyttöön Käytössä Ei käytössä* Osoite Valitse arvo luettelosta. DHCPV6- käytäntö Reititin määritetty Reititin ei käytettävissä* Aina Ensisijainen DNS Valitse arvo luettelosta. Toissijainen DNS Valitse arvo luettelosta. Välityspalvelin Valitse arvo luettelosta. Välityspalvelinportti Oletusarvo = Luku 2 Ohjauspaneelin valikot FIWW

39 Taulukko 2-15 Sisäinen Jetdirect (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Viides taso Arvot Valmiustilan aikakatkaisu Oletusarvo = 0270 Yleinen suojaus Suojattu verkko HTTPS pakollinen* HTTPS valinnainen IPSEC Säilytä 802.1x Palauta Poista käytöstä* Säilytä* Nollaa suojaus Kyllä Ei* Vianmääritys Sisäiset testit Lähiverkkolaitetesti Kyllä Ei* HTTP-testi Kyllä Ei* SNMP-testi Kyllä Ei* Datapolkutesti Kyllä Ei* Valitse kaikki testit Kyllä Ei* Suoritusaika Arvoväli: 1 60 tuntia Toteuta Kyllä Ping-testi Kohteen tyyppi IPv4 Oletusarvo = 1 Ei* IPv6 Kohteen IPv4 Arvoväli: Oletusarvo = 127,0.0,1.0.0 FIWW Hallinta -valikko 27

40 Taulukko 2-15 Sisäinen Jetdirect (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Viides taso Arvot Kohteen IPv6 Valitse arvo luettelosta. Oletusarvo = : : 1 Paketin koko Oletusarvo = 64 Aikakatkaisu Oletusarvo = 001 Määrä Oletusarvo = 004 Tulosta tulokset Kyllä Toteuta Kyllä Ping-testitulokset Lähetetyt paketit Oletusarvo = Ei* Ei* Vastaanotetut paketit Prosenttia menetetty Oletusarvo = Oletusarvo = 000 RTT-minimi Oletusarvo = 0000 RTT-maksimi Oletusarvo = 0000 RTT-keskiarvo Oletusarvo = 0000 Ping-testi käynnissä Kyllä Ei* 28 Luku 2 Ohjauspaneelin valikot FIWW

41 Taulukko 2-15 Sisäinen Jetdirect (jatkoa) Ensimmäinen taso Toinen taso Kolmas taso Neljäs taso Viides taso Arvot Päivitä Kyllä Linkin nopeus Autom.* Ei* 10T yksisuuntainen 10T kaksisuuntainen 100TX yksisuuntainen 100TX kaksisuuntainen 100TX automaattinen 1000T kaksisuuntainen FIWW Hallinta -valikko 29
