RT tuotetieto 1 tuotetieto marraskuu X73 keittiökalusteet SfB RT CAD/BIM 1 (12)

Transkriptio

1 RT tuotetieto 1 tuotetieto marraskuu 2015 RT Talo Talo 90 RT tuotetieto X73 keittiökalusteet SfB RT CAD/BIM 1 (12) Petra-kalusteet ammattikäyttöön keittiöt kylpyhuoneet säilytysjärjestelmät Novart Oy Petra-kalusteet valmistaa Novart Oy, joka on Suomen suurin keittiövalmistaja. Kotimainen ja ympäristökysymykset huomioiva tuotantoprosessi takaa laadukkaat tuotteet. Inspecta Sertifiointi Oy on myöntänyt Novart Oy:lle FI-tuotesertifikaatin sekä Norske Veritas on myöntänyt ISO ja OHSAS sertifikaatit. Novart Oy kuuluu kansainväliseen Nobia-konserniin. Petra-kalusteiden kattavat GDL- ja Revit-objektikirjastot löytyvät Rakennustiedon tietopalveluista sekä RT Tuotetieto -palvelusta. Ovet ja vetimet Petra-mallistossa on lukuisia ovivaihtoehtoja. Suureen osaan ovimallesta on saatavissa kehyslasiovia. Käytettävissä on laaja vedinmallisto ja integroitu profiilivedin. Työtasot Laminaattipintaisia työtasoja saa 30 ja 40 mm paksuudella sekä neljällä reunamuodolla. Massiivipuutasoja saa 30 ja 40 mm paksuudella sekä kolmella reunamuodolla. Massiivipuutasoja saa puuvalmiina, öljyttynä ja osan myös lakattuna. Valo- ja koristelistat Valo- ja koristelistojen värivaihtoehdot ovat yhtenäiset ovisävyjen kanssa. Runko ja hyllyt Kalusteiden runkomateriaali on valkoisella melamiinikalvolla pinnoitettua kalustelevyä. Mallistossa myös sävyrunko vakiosävyillä. Levytuotteet Levytuotteet noudattavat runko- ja ovimalliston materiaaleja, kuoseja ja sävyjä. Lisävarusteet Mallistossa on lisäksi erillisiä varusteluosia, jotka täydentävät laatikostojen ja kaappien toimivuutta. Välitilaan on valittavissa erilaisia telineitä, hyllyjä, koukkuja, välitilalasi jne. Mallistoon kuuluu myös erilaisia keittiö- ja kylpyhuonekalusteisiin sopivia valaisimia, tukijalkoja, pyöriä yms.

2 RT tuotetieto 2 Keittiöt Taso 600/ Runko 330 Tason paksuus 30 mm Välitilan korkeus 514 mm, tason paksuuden ollessa 30 mm UKK runkokorkeus 2112 mm, sokkelin kanssa 2278 mm 166 Runko 565 / 475 Seinäkaapit Korkea seinäkaappi USK, runkokorkeus 864 mm, runkosyvyys 330 mm Matala seinäkaappi USM, runkokorkeus 704 mm, runkosyvyys 330 mm Erikoismatala seinäkaappi USE, runkokorkeus 576 mm, runkosyvyys 330 mm Seinäyläkaappi USY, runkokorkeus 352 mm, runkosyvyys 330 mm Erikoiskorkea seinäkaappi, runkokorkeus 1378 mm, runkosyvyys 330 mm Syvä seinäkaappi USK, runkokorkeus 864 mm, runkosyvyys 565/475 mm Matala seinäkaappi USM, runkokorkeus 704 mm, runkosyvyys 565/475 mm Erikoismatala seinäkaappi USE, runkokorkeus 576 mm, runkosyvyys 565/475 mm Pöytäkaapit Pöytäkaappi UPK, runkokorkeus 704 mm + sokkeli 166 mm, runkosyvyys 565/475 mm Matala pöytäkaappi UPM, runkokorkeus 576 mm + sokkeli 166 mm, runkosyvyys 565/475 mm Eteislaatikko UEL runkokorkeus 352 mm + sokkeli 166 mm, runkosyvyys 565/475 mm

3 RT tuotetieto 3 Keittiöt UKM runkokorkeus 1952 mm, sokkelin kanssa 2118 mm 510/600 Työtaso 4 Komerot Korkea komero UKK, runkokorkeus 2112 mm + sokkeli 166 mm Matala komero UKM, runkokorkeus 1952 mm + sokkeli 166 mm Puolikomero UKU, runkokorkeus 8 mm + sokkeli 166 mm Yläkomero UKY, korkeus 352 mm, runkosyvyys 565/475 mm Yläkomero UKX, korkeus 256 mm, runkosyvyys 565/475 mm 8 475/ Runko Taso 600/ Runko 565 / 475 UKU runkokorkeus 8 mm, sokkelin kanssa 1414 mm

4 RT tuotetieto 4 Innovaatiot Klaffikaappi Klaffikaappi on erinomainen ratkaisu pieneen tilaan, esimerkiksi keittiöön, lastenhuoneeseen tai työhuoneeseen. Kaappi taittuu pöydäksi ja siitä löytyy säilytystilaa, hyllyinä, lokeroina ja taskuina. Kaapin korkeus 8 mm, leveys 839 mm ja syvyys 223 mm Tason syvyys 972 mm, leveys 796 mm, paksuus 20 mm ja korkeus lattiasta 720 mm Väreinä usvan valkoinen tai musta Lisävarusteena tarvikepussi 595 x 560 mm tarrakiinnityksellä Seinäkiinnitys koukkukannattimilla

5 RT tuotetieto 5 Innovaatiot Pienen tilan neliöt on otettu todelliseen hyötykäyttöön. Huoneessa on kaikki kompaktia ja toimivaa. Seinämillä on reilusti säilytystilaa. Ruokailupöytä laskeutuu seinällä olevasta klaffikaapista alas ja kokkaajien työskentelytasona toimiva plussakaappi on vedetty esiin alakaapistoista. Ovimalli 102 kiiltävä kalvo-ovi. Wall-järjestelmä Persoonallinen ja toimiva seinälle tai välitilaan sijoitettava kiskojärjestelmä mahdollistaa omien mieltymysten mukaisen varustelun; hyllyjä, koukkuja, led-valoja, talouspaperiteline, magneettiset veitsitelineet, keittokirja/tablettiteline sekä laturi USB-liitännällä. Plussakaappi Plussakaappi on pyörillä rullaava apukaappi työtasolla. Hetkessä lisää pöytätilaa keittiöaskareille. Yksiköstä löytyy esiin vedettävät laatikot ja muuta lisäsäilytystilaa. Laatikoston päälle tuleva taso 525 x 560 mm Plussataso 654 x 560 mm Plussakaapin kokonaismitta ulosvedettynä 1140 mm

6 RT tuotetieto 6 Liukuovellinen säilytysjärjestelmä Säilytysjärjestelmän ovina Basic, mattaalumiinikehys, valkoinen lasi. Myös vuode on rakennettu kalusteista, alla säilytyslaatikostoja ja päällä viimeistelty levy. Liukuovisäilytysjärjestelmässä on tehokas tilankäyttö ja toimivat ratkaisut. Säilytysjärjestelmä muodostuu päätylevyistä, yläkannesta, runkoelementeistä ja liukuovista. Runkoelementit ja levytuotteet saa malliston kaikilla melamiinisävyillä. Runkoelementeissä on valmiiksi varusteltuja sisustusvaihtoehtoja. Mukana sisälaatikoita, koreja ym. sisäosia. Valittavana lisäksi varusteltava runko ilman sisäosia, johon sisäosat ovat valittavissa. Liukuovivalikoimassa on erilaisia alumiini- ja mdf-kehyksiä. Peiliosaan saatavana kuvastin-, lasi- ja levymateriaaleja. Liukuovisäilytysjärjestelmä voidaan asentaa suoraan lattiapinnan tai asennuslevyn päälle. Suositeltavin asennustapa on asennuslevyn kanssa, jolloin lattian epätasaisuudet on helppo oikaista. Ylä- ja alaliukukiskoja saa 1- tai 2-osaisena. Liukukiskot ovat kestävää ja helppohoitoista alumiinia. Liukuovellisen säilytysjärjestelmän mitoitus UEKM runko Runkokorkeus 2118 mm Kokonaiskorkeus 2134 mm UEKK runko Runkokorkeus 2278 mm Kokonaiskorkeus 2294 mm UEKM + UKY runko Runkokorkeus 2118 mm mm Kokonaiskorkeus 2486 mm Kokonaissyvyys 660 ja 565 mm

7 RT tuotetieto 7 Liukuovellinen säilytysjärjestelmä Fresco-liukuovet opaalilasilla toimivat tilajakana muuhun oleskelutlaan ja antavat harmonisen ja rauhallisen vaikutelman. Runkosyvyydet 565 mm ja 475 mm, rungot vain vakiomittaisina, ei syvyys- eikä leveysmuutoksia Runkoelementit leveydet mm toimitetaan valmiiksi koottuina yhtenäisellä taustalla, leveydet mm toimitetaan osina ja taustalevy jaettuna, levyissä yhdistävä profiili. Rungon päälle voidaan asentaa ovellinen USE- tai UKY-kaappi, joka kasvattaa myös säilytystilaa. Liukuovien yläkisko asennetaan tällöin kaappien alapintaan. Päätylevyjen syvyydet 660 ja 565 mm Asennus suoraan lattialle tai asennuslevyn päälle. Asennuslevyn korkeudet 40 tai 60 mm. Säilytyshyllyjärjestelmä Säilytysjärjestelmällä rakennetaan säädettävää ja muunneltavaa säilytystilaa kodin kaikkiin tiloihin: vaatehuoneet, varastot, lastenhuoneet, työhuoneet, kirjastot, autotallit ym. Hyllyt valmistetaan valkoisella melamiinikalvolla pinnoitetusta kalustelevystä, tunnus UV. Reunalistoitus on hyllyjen etureunoissa ja päissä.säätölistat ja kannattimet ovat valkoisia (metallia).

8 RT tuotetieto 8 Kylpyhuoneet Kylpyhuoneen kalusteet asennetaan valmiin lattia- ja seinäpinnan päälle. Kalusteet ovat kalustelevyrunkoisia ja soveltuvat vain WC- ja kylpyhuonetilaan, jossa suihkutila on hyvin eristetty ja ilmastointi on riittävä. Kalusteita ei ole tarkoitettu tilaan, jossa kalusteet joutuvat liialle kosteudelle ja lämmölle alttiiksi. taso Alakaapit UCP ja UCA, runkokorkeus 576 mm, runkosyvyys 300 mm 2. Alakaapit UBP ja UBA, runkokorkeus 704 mm, runkosyvyys 300 mm 3. Alakaapit UDY_B ja UDY, runkokorkeus 352 mm UDY_B, runkosyvyys 375 mm UDY, runkosyvyys 475 mm 4. Alakaapit UBM_B ja UBM, runkokorkeus 576 mm UBM_B, runkosyvyys 375 mm UBM, runkosyvyys 475 mm 5. Alakaapit UBK_M ja UBK, runkokorkeus 704 mm UBK_B, runkosyvyys 375 mm UBK, runkosyvyys 475 mm taso 400/ taso taso 400/ / taso 400/ / /475

9 RT tuotetieto 9 Kylpyhuoneet 4 1. Seinäkaapit UCY ja UBY, runkokorkeus 352 mm UCY, runkosyvyys 160 mm UBY, runkosyvyys 330 mm 2. Seinäkaapit UWE, runkokorkeus 576 mm, runkosyvyys 160 mm 3. Seinäkaapit UWM, runkokorkeus 704 mm, runkosyvyys 160 mm 4. Komerot UBH, runkokorkeus 864 mm, runkosyvyys 330 mm 5. Komerot UBMK, runkokorkeus 1952 mm, runkosyvyys 475 mm

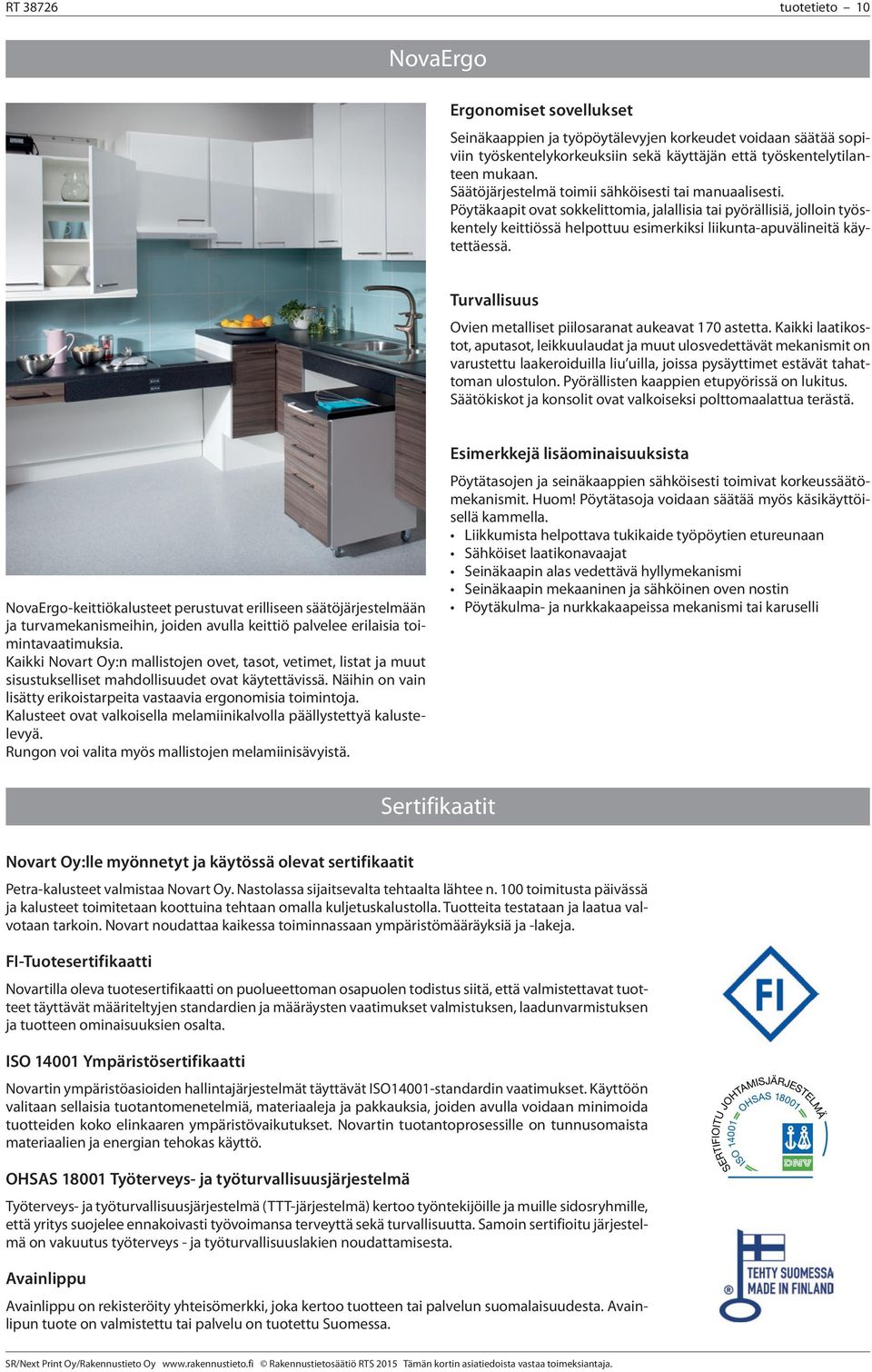

10 RT tuotetieto 10 NovaErgo Ergonomiset sovellukset Seinäkaappien ja työpöytälevyjen korkeudet voidaan säätää sopiviin työskentelykorkeuksiin sekä käyttäjän että työskentelytilanteen mukaan. Säätöjärjestelmä toimii sähköisesti tai manuaalisesti. Pöytäkaapit ovat sokkelittomia, jalallisia tai pyörällisiä, jolloin työskentely keittiössä helpottuu esimerkiksi liikunta-apuvälineitä käytettäessä. Turvallisuus Ovien metalliset piilosaranat aukeavat 170 astetta. Kaikki laatikostot, aputasot, leikkuulaudat ja muut ulosvedettävät mekanismit on varustettu laakeroiduilla liu uilla, joissa pysäyttimet estävät tahattoman ulostulon. Pyörällisten kaappien etupyörissä on lukitus. Säätökiskot ja konsolit ovat valkoiseksi polttomaalattua terästä. NovaErgo-keittiökalusteet perustuvat erilliseen säätöjärjestelmään ja turvamekanismeihin, joiden avulla keittiö palvelee erilaisia toimintavaatimuksia. Kaikki Novart Oy:n mallistojen ovet, tasot, vetimet, listat ja muut sisustukselliset mahdollisuudet ovat käytettävissä. Näihin on vain lisätty erikoistarpeita vastaavia ergonomisia toimintoja. Kalusteet ovat valkoisella melamiinikalvolla päällystettyä kalustelevyä. Rungon voi valita myös mallistojen melamiinisävyistä. Esimerkkejä lisäominaisuuksista Pöytätasojen ja seinäkaappien sähköisesti toimivat korkeussäätömekanismit. Huom! Pöytätasoja voidaan säätää myös käsikäyttöisellä kammella. Liikkumista helpottava tukikaide työpöytien etureunaan Sähköiset laatikonavaajat Seinäkaapin alas vedettävä hyllymekanismi Seinäkaapin mekaaninen ja sähköinen oven nostin Pöytäkulma- ja nurkkakaapeissa mekanismi tai karuselli Sertifikaatit Novart Oy:lle myönnetyt ja käytössä olevat sertifikaatit Petra-kalusteet valmistaa Novart Oy. Nastolassa sijaitsevalta tehtaalta lähtee n. 100 toimitusta päivässä ja kalusteet toimitetaan koottuina tehtaan omalla kuljetuskalustolla. Tuotteita testataan ja laatua valvotaan tarkoin. Novart noudattaa kaikessa toiminnassaan ympäristömääräyksiä ja -lakeja. FI-Tuotesertifikaatti Novartilla oleva tuotesertifikaatti on puolueettoman osapuolen todistus siitä, että valmistettavat tuotteet täyttävät määriteltyjen standardien ja määräysten vaatimukset valmistuksen, laadunvarmistuksen ja tuotteen ominaisuuksien osalta. ISO Ympäristösertifikaatti Novartin ympäristöasioiden hallintajärjestelmät täyttävät ISO14001-standardin vaatimukset. Käyttöön valitaan sellaisia tuotantomenetelmiä, materiaaleja ja pakkauksia, joiden avulla voidaan minimoida tuotteiden koko elinkaaren ympäristövaikutukset. Novartin tuotantoprosessille on tunnusomaista materiaalien ja energian tehokas käyttö. OHSAS Työterveys- ja työturvallisuusjärjestelmä Työterveys- ja työturvallisuusjärjestelmä (TTT-järjestelmä) kertoo työntekijöille ja muille sidosryhmille, että yritys suojelee ennakoivasti työvoimansa terveyttä sekä turvallisuutta. Samoin sertifioitu järjestelmä on vakuutus työterveys - ja työturvallisuuslakien noudattamisesta. Avainlippu Avainlippu on rekisteröity yhteisömerkki, joka kertoo tuotteen tai palvelun suomalaisuudesta. Avainlipun tuote on valmistettu tai palvelu on tuotettu Suomessa.

11 RT tuotetieto 11 Petra-kalusteiden GDL- ja Revit-objektikirjastot Petra-kalusteiden kattavat 3D-objektikirjastot ovat suunnittelijoiden ja urakoitsijoiden käytettävissä ArchiCad- ja Revit-3D-suunnitteluohjelmilla. Rakennusalan ammattilaiset voivat nyt hyödyntää mallintamisessa Petra-kalusteiden objektikirjastoja, jotka sisältävät Novart Oy:n yleisimmät kalustemallit. Molempien suunnitteluohjelmien objektikirjastojen käytettävyyteen on kiinnitetty erityisesti huomiota. Kirjastot on ryhmitelty Perta-mallistokirjan mukaisesti sisältäen noin 800 eri objektivariaatiota pöytä- ja seinäkaapeista, komeroista, työtasoista, kylpyhuonekalusteista sekä säilytysjärjestelmistä. Objektikirjaston käyttöliittymästä on helppo valita sopiva objektikaluste esimerkiksi tuotekoodin mukaan. Objektit sisältävät myös tarvittavat tiedot määrälaskentaa varten.

12 RT tuotetieto 12 Valmistaja: Novart Oy, A member of the Nobia Group PL 10, Nastola, puhelin novart@novart.fi,
