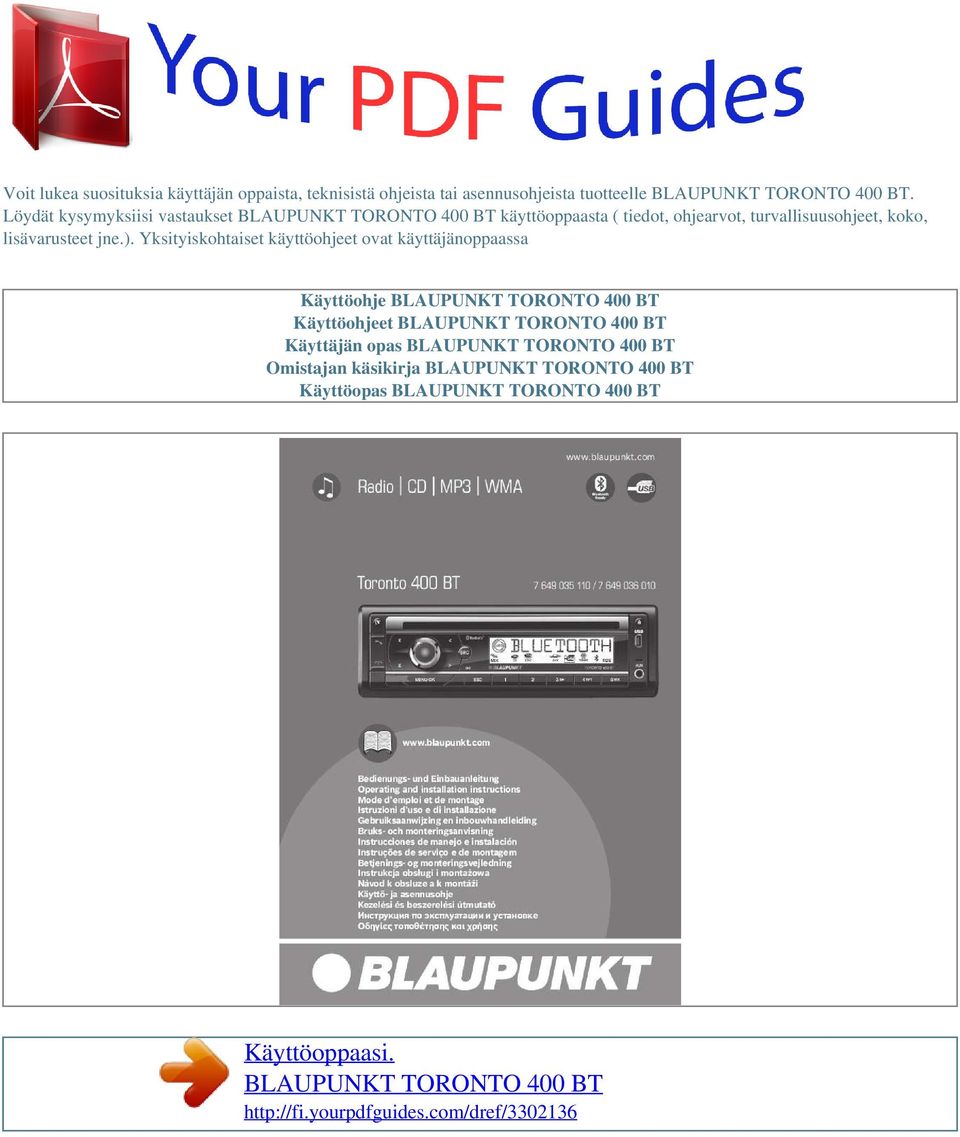

Käyttöoppaasi. BLAUPUNKT TORONTO 400 BT

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

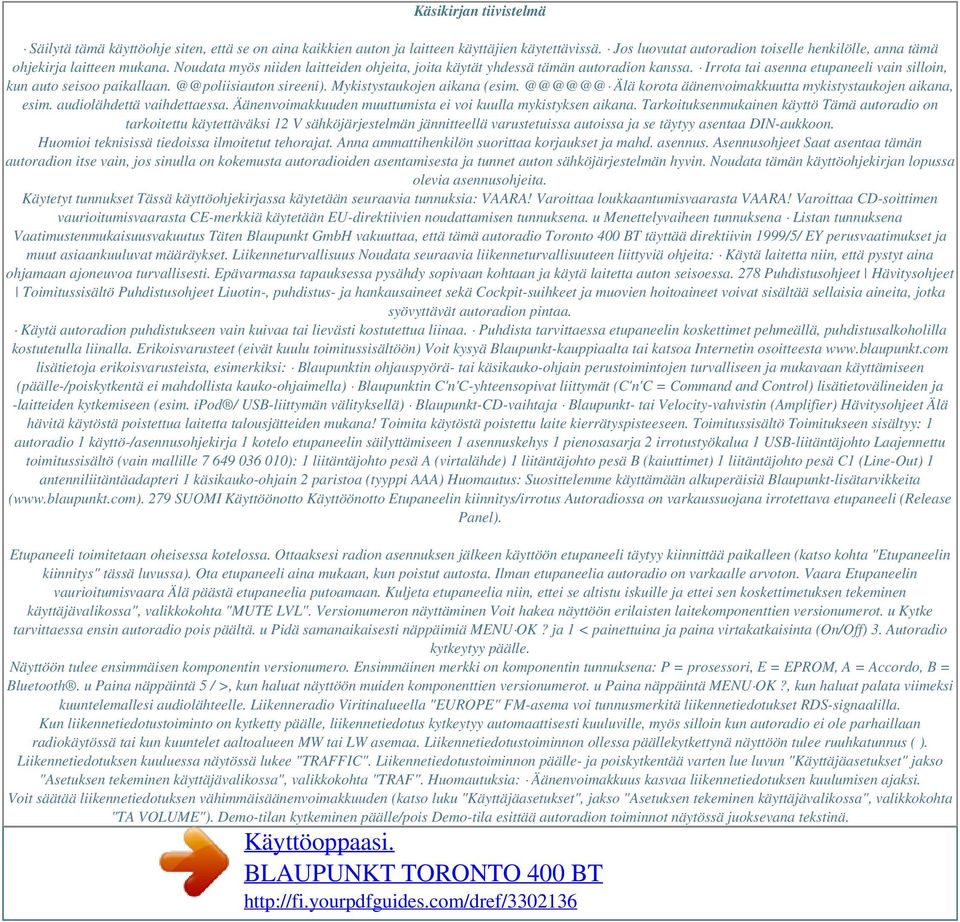

2 Käsikirjan tiivistelmä Säilytä tämä käyttöohje siten, että se on aina kaikkien auton ja laitteen käyttäjien käytettävissä. Jos luovutat autoradion toiselle henkilölle, anna tämä ohjekirja laitteen mukana. Noudata myös niiden laitteiden ohjeita, joita käytät yhdessä tämän autoradion kanssa. Irrota tai asenna etupaneeli vain silloin, kun auto seisoo paikallaan. sireeni). Mykistystaukojen aikana (esim. Älä korota äänenvoimakkuutta mykistystaukojen aikana, esim. audiolähdettä vaihdettaessa. Äänenvoimakkuuden muuttumista ei voi kuulla mykistyksen aikana. Tarkoituksenmukainen käyttö Tämä autoradio on tarkoitettu käytettäväksi 12 V sähköjärjestelmän jännitteellä varustetuissa autoissa ja se täytyy asentaa DIN-aukkoon. Huomioi teknisissä tiedoissa ilmoitetut tehorajat. Anna ammattihenkilön suorittaa korjaukset ja mahd. asennus. Asennusohjeet Saat asentaa tämän autoradion itse vain, jos sinulla on kokemusta autoradioiden asentamisesta ja tunnet auton sähköjärjestelmän hyvin. Noudata tämän käyttöohjekirjan lopussa olevia asennusohjeita. Käytetyt tunnukset Tässä käyttöohjekirjassa käytetään seuraavia tunnuksia: VAARA! Varoittaa loukkaantumisvaarasta VAARA! Varoittaa CD-soittimen vaurioitumisvaarasta CE-merkkiä käytetään EU-direktiivien noudattamisen tunnuksena. u Menettelyvaiheen tunnuksena Listan tunnuksena Vaatimustenmukaisuusvakuutus Täten Blaupunkt GmbH vakuuttaa, että tämä autoradio Toronto 400 BT täyttää direktiivin 1999/5/ EY perusvaatimukset ja muut asiaankuuluvat määräykset. Liikenneturvallisuus Noudata seuraavia liikenneturvallisuuteen liittyviä ohjeita: Käytä laitetta niin, että pystyt aina ohjamaan ajoneuvoa turvallisesti. Epävarmassa tapauksessa pysähdy sopivaan kohtaan ja käytä laitetta auton seisoessa. 278 Puhdistusohjeet Hävitysohjeet Toimitussisältö Puhdistusohjeet Liuotin-, puhdistus- ja hankausaineet sekä Cockpit-suihkeet ja muovien hoitoaineet voivat sisältää sellaisia aineita, jotka syövyttävät autoradion pintaa. Käytä autoradion puhdistukseen vain kuivaa tai lievästi kostutettua liinaa. Puhdista tarvittaessa etupaneelin koskettimet pehmeällä, puhdistusalkoholilla kostutetulla liinalla. Erikoisvarusteet (eivät kuulu toimitussisältöön) Voit kysyä Blaupunkt-kauppiaalta tai katsoa Internetin osoitteesta lisätietoja erikoisvarusteista, esimerkiksi: Blaupunktin ohjauspyörä- tai käsikauko-ohjain perustoimintojen turvalliseen ja mukavaan käyttämiseen (päälle-/poiskytkentä ei mahdollista kauko-ohjaimella) Blaupunktin C'n'C-yhteensopivat liittymät (C'n'C = Command and Control) lisätietovälineiden ja -laitteiden kytkemiseen (esim. ipod / USB-liittymän välityksellä) Blaupunkt-CD-vaihtaja Blaupunkt- tai Velocity-vahvistin (Amplifier) Hävitysohjeet Älä hävitä käytöstä poistettua laitetta talousjätteiden mukana! Toimita käytöstä poistettu laite kierrätyspisteeseen. Toimitussisältö Toimitukseen sisältyy: 1 autoradio 1 käyttö-/asennusohjekirja 1 kotelo etupaneelin säilyttämiseen 1 asennuskehys 1 pienosasarja 2 irrotustyökalua 1 USB-liitäntäjohto Laajennettu toimitussisältö (vain mallille ): 1 liitäntäjohto pesä A (virtalähde) 1 liitäntäjohto pesä B (kaiuttimet) 1 liitäntäjohto pesä C1 (Line-Out) 1 antenniliitäntäadapteri 1 käsikauko-ohjain 2 paristoa (tyyppi AAA) Huomautus: Suosittelemme käyttämään alkuperäisiä Blaupunkt-lisätarvikkeita ( 279 SUOMI Käyttöönotto Käyttöönotto Etupaneelin kiinnitys/irrotus Autoradiossa on varkaussuojana irrotettava etupaneeli (Release Panel). Etupaneeli toimitetaan oheisessa kotelossa. Ottaaksesi radion asennuksen jälkeen käyttöön etupaneeli täytyy kiinnittää paikalleen (katso kohta "Etupaneelin kiinnitys" tässä luvussa). Ota etupaneeli aina mukaan, kun poistut autosta. Ilman etupaneelia autoradio on varkaalle arvoton. Vaara Etupaneelin vaurioitumisvaara Älä päästä etupaneelia putoamaan. Kuljeta etupaneelia niin, ettei se altistu iskuille ja ettei sen koskettimetuksen tekeminen käyttäjävalikossa", valikkokohta "MUTE LVL". Versionumeron näyttäminen Voit hakea näyttöön erilaisten laitekomponenttien versionumerot. u Kytke tarvittaessa ensin autoradio pois päältä. u Pidä samanaikaisesti näppäimiä MENU OK? ja 1 < painettuina ja paina virtakatkaisinta (On/Off) 3. Autoradio kytkeytyy päälle. Näyttöön tulee ensimmäisen komponentin versionumero. Ensimmäinen merkki on komponentin tunnuksena: P = prosessori, E = EPROM, A = Accordo, B = Bluetooth. u Paina näppäintä 5 / >, kun haluat näyttöön muiden komponenttien versionumerot. u Paina näppäintä MENU OK?, kun haluat palata viimeksi kuuntelemallesi audiolähteelle. Liikenneradio Viritinalueella "EUROPE" FM-asema voi tunnusmerkitä liikennetiedotukset RDS-signaalilla. Kun liikennetiedotustoiminto on kytketty päälle, liikennetiedotus kytkeytyy automaattisesti kuuluville, myös silloin kun autoradio ei ole parhaillaan radiokäytössä tai kun kuuntelet aaltoalueen MW tai LW asemaa. Liikennetiedotustoiminnon ollessa päällekytkettynä näyttöön tulee ruuhkatunnus ( ). Liikennetiedotuksen kuuluessa näytössä lukee "TRAFFIC". Liikennetiedotustoiminnon päälle- ja poiskytkentää varten lue luvun "Käyttäjäasetukset" jakso "Asetuksen tekeminen käyttäjävalikossa", valikkokohta "TRAF". Huomautuksia: Äänenvoimakkuus kasvaa liikennetiedotuksen kuulumisen ajaksi. Voit säätää liikennetiedotuksen vähimmäisäänenvoimakkuuden (katso luku "Käyttäjäasetukset", jakso "Asetuksen tekeminen käyttäjävalikossa", valikkokohta "TA VOLUME"). Demo-tilan kytkeminen päälle/pois Demo-tila esittää autoradion toiminnot näytössä juoksevana tekstinä.

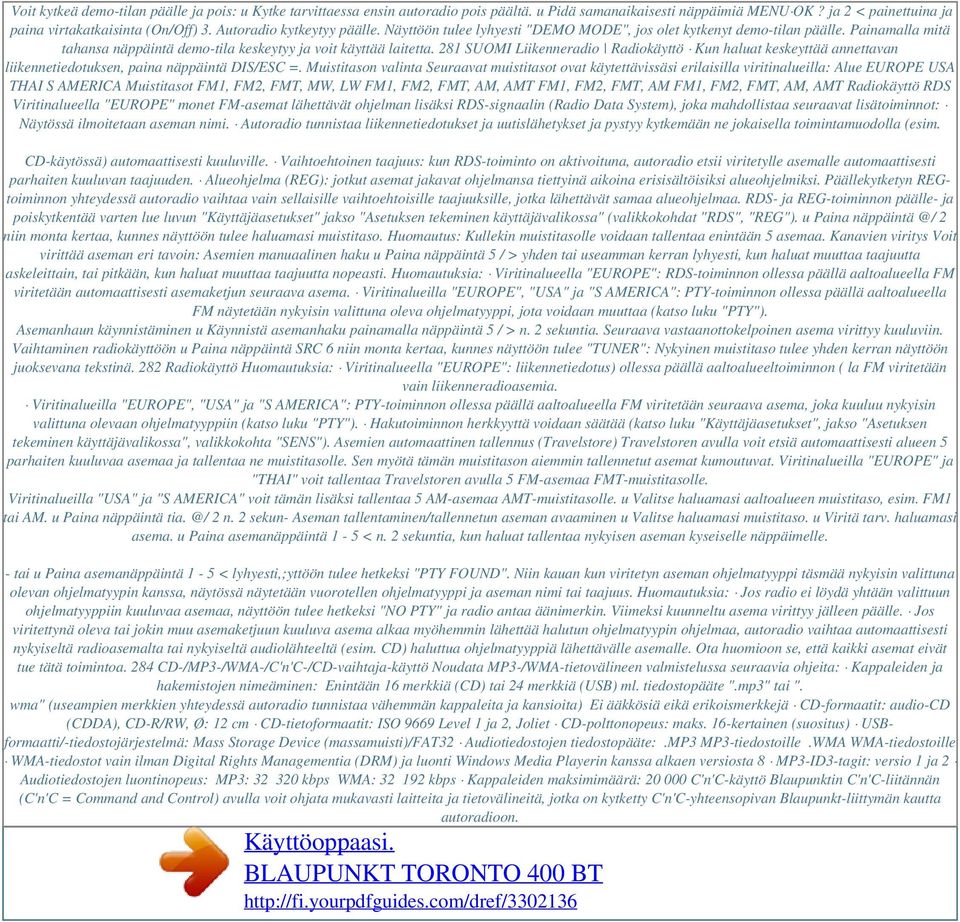

3 Voit kytkeä demo-tilan päälle ja pois: u Kytke tarvittaessa ensin autoradio pois päältä. u Pidä samanaikaisesti näppäimiä MENU OK? ja 2 < painettuina ja paina virtakatkaisinta (On/Off) 3. Autoradio kytkeytyy päälle. Näyttöön tulee lyhyesti "DEMO MODE", jos olet kytkenyt demo-tilan päälle. Painamalla mitä tahansa näppäintä demo-tila keskeytyy ja voit käyttää laitetta. 281 SUOMI Liikenneradio Radiokäyttö Kun haluat keskeyttää annettavan liikennetiedotuksen, paina näppäintä DIS/ESC =. Muistitason valinta Seuraavat muistitasot ovat käytettävissäsi erilaisilla viritinalueilla: Alue EUROPE USA THAI S AMERICA Muistitasot FM1, FM2, FMT, MW, LW FM1, FM2, FMT, AM, AMT FM1, FM2, FMT, AM FM1, FM2, FMT, AM, AMT Radiokäyttö RDS Viritinalueella "EUROPE" monet FM-asemat lähettävät ohjelman lisäksi RDS-signaalin (Radio Data System), joka mahdollistaa seuraavat lisätoiminnot: Näytössä ilmoitetaan aseman nimi. Autoradio tunnistaa liikennetiedotukset ja uutislähetykset ja pystyy kytkemään ne jokaisella toimintamuodolla (esim. CD-käytössä) automaattisesti kuuluville. Vaihtoehtoinen taajuus: kun RDS-toiminto on aktivoituna, autoradio etsii viritetylle asemalle automaattisesti parhaiten kuuluvan taajuuden. Alueohjelma (REG): jotkut asemat jakavat ohjelmansa tiettyinä aikoina erisisältöisiksi alueohjelmiksi. Päällekytketyn REGtoiminnon yhteydessä autoradio vaihtaa vain sellaisille vaihtoehtoisille taajuuksille, jotka lähettävät samaa alueohjelmaa. RDS- ja REG-toiminnon päälle- ja poiskytkentää varten lue luvun "Käyttäjäasetukset" jakso "Asetuksen tekeminen käyttäjävalikossa" (valikkokohdat "RDS", "REG"). u Paina 2 niin monta kertaa, kunnes näyttöön tulee haluamasi muistitaso. Huomautus: Kullekin muistitasolle voidaan tallentaa enintään 5 asemaa. Kanavien viritys Voit virittää aseman eri tavoin: Asemien manuaalinen haku u Paina näppäintä 5 / > yhden tai useamman kerran lyhyesti, kun haluat muuttaa taajuutta askeleittain, tai pitkään, kun haluat muuttaa taajuutta nopeasti. Huomautuksia: Viritinalueella "EUROPE": RDS-toiminnon ollessa päällä aaltoalueella FM viritetään automaattisesti asemaketjun seuraava asema. Viritinalueilla "EUROPE", "USA" ja "S AMERICA": PTY-toiminnon ollessa päällä aaltoalueella FM näytetään nykyisin valittuna oleva ohjelmatyyppi, jota voidaan muuttaa (katso luku "PTY"). Asemanhaun käynnistäminen u Käynnistä asemanhaku painamalla näppäintä 5 / > n. 2 sekuntia. Seuraava vastaanottokelpoinen asema virittyy kuuluviin. Vaihtaminen radiokäyttöön u Paina näppäintä SRC 6 niin monta kertaa, kunnes näyttöön tulee "TUNER": Nykyinen muistitaso tulee yhden kerran näyttöön juoksevana tekstinä. 282 Radiokäyttö Huomautuksia: Viritinalueella "EUROPE": liikennetiedotus) ollessa päällä aaltoalueeltoiminnon ( la FM viritetään vain liikenneradioasemia. Viritinalueilla "EUROPE", "USA" ja "S AMERICA": PTY-toiminnon ollessa päällä aaltoalueella FM viritetään seuraava asema, joka kuuluu nykyisin valittuna olevaan ohjelmatyyppiin (katso luku "PTY"). Hakutoiminnon herkkyyttä voidaan säätää (katso luku "Käyttäjäasetukset", jakso "Asetuksen tekeminen käyttäjävalikossa", valikkokohta "SENS"). Asemien automaattinen tallennus (Travelstore) Travelstoren avulla voit etsiä automaattisesti alueen 5 parhaiten kuuluvaa asemaa ja tallentaa ne muistitasolle. Sen myötä tämän muistitason aiemmin tallennetut asemat kumoutuvat. Viritinalueilla "EUROPE" ja "THAI" voit tallentaa Travelstoren avulla 5 FM-asemaa FMT-muistitasolle. Viritinalueilla "USA" ja "S AMERICA" voit tämän lisäksi tallentaa 5 AM-asemaa AMT-muistitasolle. u Valitse haluamasi aaltoalueen muistitaso, esim. FM1 tai AM. u Paina näppäintä 2 n. 2 sekun- Aseman tallentaminen/tallennetun aseman avaaminen u Valitse haluamasi muistitaso. u Viritä tarv. haluamasi asema. u Paina asemanäppäintä 1-5 < n. 2 sekuntia, kun haluat tallentaa nykyisen aseman kyseiselle näppäimelle. - tai u Paina asemanäppäintä 1-5 < lyhyesti,;yttöön tulee hetkeksi "PTY FOUND". Niin kauan kun viritetyn aseman ohjelmatyyppi täsmää nykyisin valittuna olevan ohjelmatyypin kanssa, näytössä näytetään vuorotellen ohjelmatyyppi ja aseman nimi tai taajuus. Huomautuksia: Jos radio ei löydä yhtään valittuun ohjelmatyyppiin kuuluvaa asemaa, näyttöön tulee hetkeksi "NO PTY" ja radio antaa äänimerkin. Viimeksi kuunneltu asema virittyy jälleen päälle. Jos viritettynä oleva tai jokin muu asemaketjuun kuuluva asema alkaa myöhemmin lähettää halutun ohjelmatyypin ohjelmaa, autoradio vaihtaa automaattisesti nykyiseltä radioasemalta tai nykyiseltä audiolähteeltä (esim. CD) haluttua ohjelmatyyppiä lähettävälle asemalle. Ota huomioon se, että kaikki asemat eivät tue tätä toimintoa. 284 CD-/MP3-/WMA-/C'n'C-/CD-vaihtaja-käyttö Noudata MP3-/WMA-tietovälineen valmistelussa seuraavia ohjeita: Kappaleiden ja hakemistojen nimeäminen: Enintään 16 merkkiä (CD) tai 24 merkkiä (USB) ml. tiedostopääte ".mp3" tai ". wma" (useampien merkkien yhteydessä autoradio tunnistaa vähemmän kappaleita ja kansioita) Ei ääkkösiä eikä erikoismerkkejä CD-formaatit: audio-cd (CDDA), CD-R/RW, Ø: 12 cm CD-tietoformaatit: ISO 9669 Level 1 ja 2, Joliet CD-polttonopeus: maks. 16-kertainen (suositus) USBformaatti/-tiedostojärjestelmä: Mass Storage Device (massamuisti)/fat32 Audiotiedostojen tiedostopääte:.mp3 MP3-tiedostoille.WMA WMA-tiedostoille WMA-tiedostot vain ilman Digital Rights Managementia (DRM) ja luonti Windows Media Playerin kanssa alkaen versiosta 8 MP3-ID3-tagit: versio 1 ja 2 Audiotiedostojen luontinopeus: MP3: kbps WMA: kbps Kappaleiden maksimimäärä: C'n'C-käyttö Blaupunktin C'n'C-liitännän (C'n'C = Command and Control) avulla voit ohjata mukavasti laitteita ja tietovälineitä, jotka on kytketty C'n'C-yhteensopivan Blaupunkt-liittymän kautta autoradioon.

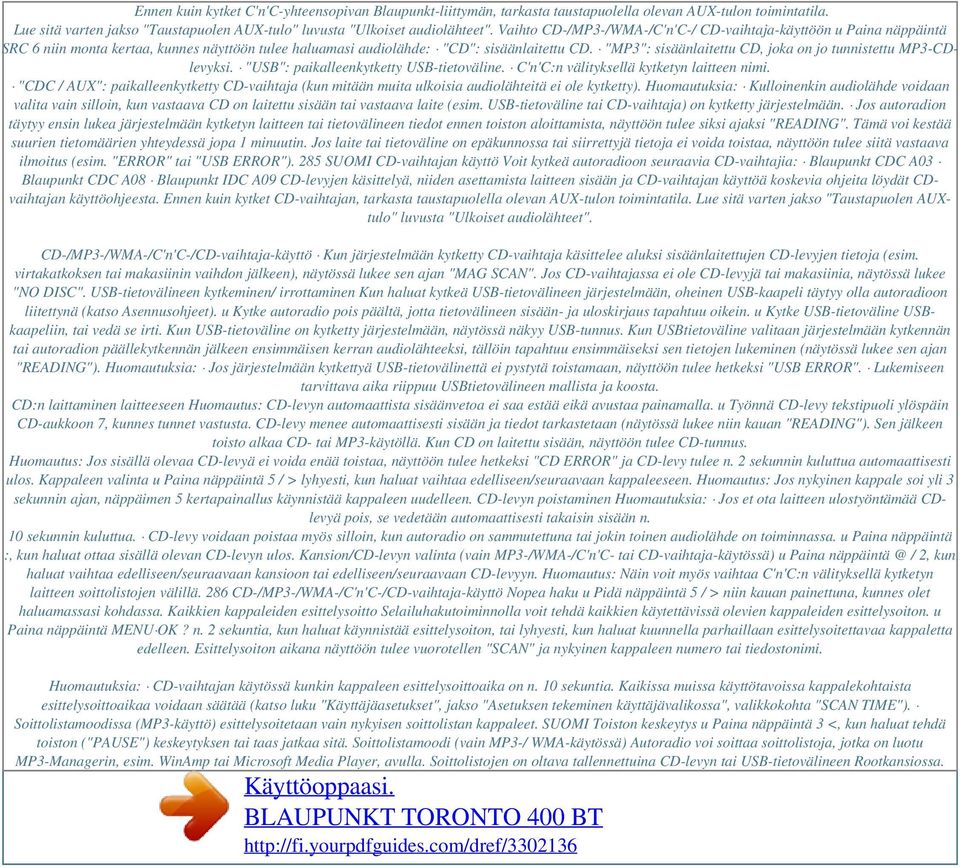

4 Ennen kuin kytket C'n'C-yhteensopivan Blaupunkt-liittymän, tarkasta taustapuolella olevan AUX-tulon toimintatila. Lue sitä varten jakso "Taustapuolen AUX-tulo" luvusta "Ulkoiset audiolähteet". Vaihto CD-/MP3-/WMA-/C'n'C-/ CD-vaihtaja-käyttöön u Paina näppäintä SRC 6 niin monta kertaa, kunnes näyttöön tulee haluamasi audiolähde: "CD": sisäänlaitettu CD. "MP3": sisäänlaitettu CD, joka on jo tunnistettu MP3-CDlevyksi. "USB": paikalleenkytketty USB-tietoväline. C'n'C:n välityksellä kytketyn laitteen nimi. "CDC / AUX": paikalleenkytketty CD-vaihtaja (kun mitään muita ulkoisia audiolähteitä ei ole kytketty). Huomautuksia: Kulloinenkin audiolähde voidaan valita vain silloin, kun vastaava CD on laitettu sisään tai vastaava laite (esim. USB-tietoväline tai CD-vaihtaja) on kytketty järjestelmään. Jos autoradion täytyy ensin lukea järjestelmään kytketyn laitteen tai tietovälineen tiedot ennen toiston aloittamista, näyttöön tulee siksi ajaksi "READING". Tämä voi kestää suurien tietomäärien yhteydessä jopa 1 minuutin. Jos laite tai tietoväline on epäkunnossa tai siirrettyjä tietoja ei voida toistaa, näyttöön tulee siitä vastaava ilmoitus (esim. "ERROR" tai "USB ERROR"). 285 SUOMI CD-vaihtajan käyttö Voit kytkeä autoradioon seuraavia CD-vaihtajia: Blaupunkt CDC A03 Blaupunkt CDC A08 Blaupunkt IDC A09 CD-levyjen käsittelyä, niiden asettamista laitteen sisään ja CD-vaihtajan käyttöä koskevia ohjeita löydät CDvaihtajan käyttöohjeesta. Ennen kuin kytket CD-vaihtajan, tarkasta taustapuolella olevan AUX-tulon toimintatila. Lue sitä varten jakso "Taustapuolen AUXtulo" luvusta "Ulkoiset audiolähteet". CD-/MP3-/WMA-/C'n'C-/CD-vaihtaja-käyttö Kun järjestelmään kytketty CD-vaihtaja käsittelee aluksi sisäänlaitettujen CD-levyjen tietoja (esim. virtakatkoksen tai makasiinin vaihdon jälkeen), näytössä lukee sen ajan "MAG SCAN". Jos CD-vaihtajassa ei ole CD-levyjä tai makasiinia, näytössä lukee "NO DISC". USB-tietovälineen kytkeminen/ irrottaminen Kun haluat kytkeä USB-tietovälineen järjestelmään, oheinen USB-kaapeli täytyy olla autoradioon liitettynä (katso Asennusohjeet). u Kytke autoradio pois päältä, jotta tietovälineen sisään- ja uloskirjaus tapahtuu oikein. u Kytke USB-tietoväline USBkaapeliin, tai vedä se irti. Kun USB-tietoväline on kytketty järjestelmään, näytössä näkyy USB-tunnus. Kun USBtietoväline valitaan järjestelmään kytkennän tai autoradion päällekytkennän jälkeen ensimmäisen kerran audiolähteeksi, tällöin tapahtuu ensimmäiseksi sen tietojen lukeminen (näytössä lukee sen ajan "READING"). Huomautuksia: Jos järjestelmään kytkettyä USB-tietovälinettä ei pystytä toistamaan, näyttöön tulee hetkeksi "USB ERROR". Lukemiseen tarvittava aika riippuu USBtietovälineen mallista ja koosta. CD:n laittaminen laitteeseen Huomautus: CD-levyn automaattista sisäänvetoa ei saa estää eikä avustaa painamalla. u Työnnä CD-levy tekstipuoli ylöspäin CD-aukkoon 7, kunnes tunnet vastusta. CD-levy menee automaattisesti sisään ja tiedot tarkastetaan (näytössä lukee niin kauan "READING"). Sen jälkeen toisto alkaa CD- tai MP3-käytöllä. Kun CD on laitettu sisään, näyttöön tulee CD-tunnus. Huomautus: Jos sisällä olevaa CD-levyä ei voida enää toistaa, näyttöön tulee hetkeksi "CD ERROR" ja CD-levy tulee n. 2 sekunnin kuluttua automaattisesti ulos. Kappaleen valinta u Paina näppäintä 5 / > lyhyesti, kun haluat vaihtaa edelliseen/seuraavaan kappaleeseen. Huomautus: Jos nykyinen kappale soi yli 3 sekunnin ajan, näppäimen 5 kertapainallus käynnistää kappaleen uudelleen. CD-levyn poistaminen Huomautuksia: Jos et ota laitteen ulostyöntämää CDlevyä pois, se vedetään automaattisesti takaisin sisään n. 10 sekunnin kuluttua. CD-levy voidaan poistaa myös silloin, kun autoradio on sammutettuna tai jokin toinen audiolähde on toiminnassa. u Paina näppäintä :, kun haluat ottaa sisällä olevan CD-levyn ulos. Kansion/CD-levyn valinta (vain MP3-/WMA-/C'n'C- tai CD-vaihtaja-käytössä) u Paina / 2, kun haluat vaihtaa edelliseen/seuraavaan kansioon tai edelliseen/seuraavaan CD-levyyn. Huomautus: Näin voit myös vaihtaa C'n'C:n välityksellä kytketyn laitteen soittolistojen välillä. 286 CD-/MP3-/WMA-/C'n'C-/CD-vaihtaja-käyttö Nopea haku u Pidä näppäintä 5 / > niin kauan painettuna, kunnes olet haluamassasi kohdassa. Kaikkien kappaleiden esittelysoitto Selailuhakutoiminnolla voit tehdä kaikkien käytettävissä olevien kappaleiden esittelysoiton. u Paina näppäintä MENU OK? n. 2 sekuntia, kun haluat käynnistää esittelysoiton, tai lyhyesti, kun haluat kuunnella parhaillaan esittelysoitettavaa kappaletta edelleen. Esittelysoiton aikana näyttöön tulee vuorotellen "SCAN" ja nykyinen kappaleen numero tai tiedostonimi. Huomautuksia: CD-vaihtajan käytössä kunkin kappaleen esittelysoittoaika on n. 10 sekuntia. Kaikissa muissa käyttötavoissa kappalekohtaista esittelysoittoaikaa voidaan säätää (katso luku "Käyttäjäasetukset", jakso "Asetuksen tekeminen käyttäjävalikossa", valikkokohta "SCAN TIME"). Soittolistamoodissa (MP3-käyttö) esittelysoitetaan vain nykyisen soittolistan kappaleet. SUOMI Toiston keskeytys u Paina näppäintä 3 <, kun haluat tehdä toiston ("PAUSE") keskeytyksen tai taas jatkaa sitä. Soittolistamoodi (vain MP3-/ WMA-käytössä) Autoradio voi soittaa soittolistoja, jotka on luotu MP3-Managerin, esim. WinAmp tai Microsoft Media Player, avulla. Soittolistojen on oltava tallennettuina CD-levyn tai USB-tietovälineen Rootkansiossa.

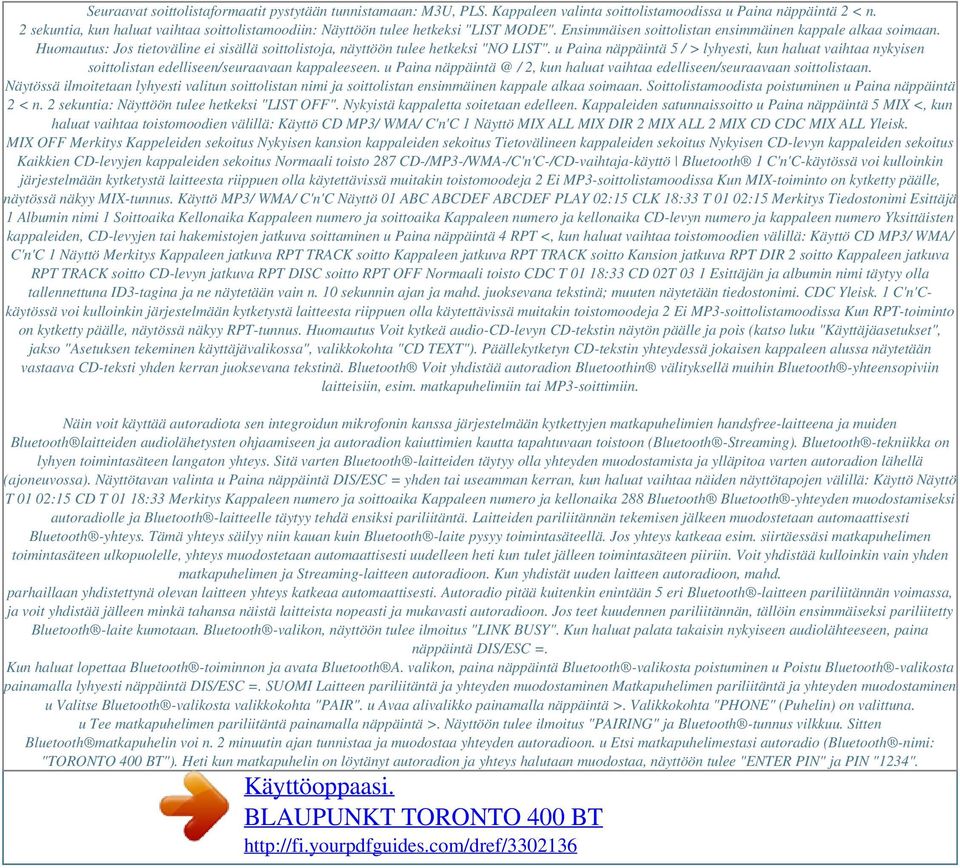

5 Seuraavat soittolistaformaatit pystytään tunnistamaan: M3U, PLS. Kappaleen valinta soittolistamoodissa u Paina näppäintä 2 < n. 2 sekuntia, kun haluat vaihtaa soittolistamoodiin: Näyttöön tulee hetkeksi "LIST MODE". Ensimmäisen soittolistan ensimmäinen kappale alkaa soimaan. Huomautus: Jos tietoväline ei sisällä soittolistoja, näyttöön tulee hetkeksi "NO LIST". u Paina näppäintä 5 / > lyhyesti, kun haluat vaihtaa nykyisen soittolistan edelliseen/seuraavaan kappaleeseen. u Paina / 2, kun haluat vaihtaa edelliseen/seuraavaan soittolistaan. Näytössä ilmoitetaan lyhyesti valitun soittolistan nimi ja soittolistan ensimmäinen kappale alkaa soimaan. Soittolistamoodista poistuminen u Paina näppäintä 2 < n. 2 sekuntia: Näyttöön tulee hetkeksi "LIST OFF". Nykyistä kappaletta soitetaan edelleen. Kappaleiden satunnaissoitto u Paina näppäintä 5 MIX <, kun haluat vaihtaa toistomoodien välillä: Käyttö CD MP3/ WMA/ C'n'C 1 Näyttö MIX ALL MIX DIR 2 MIX ALL 2 MIX CD CDC MIX ALL Yleisk. MIX OFF Merkitys Kappeleiden sekoitus Nykyisen kansion kappaleiden sekoitus Tietovälineen kappaleiden sekoitus Nykyisen CD-levyn kappaleiden sekoitus Kaikkien CD-levyjen kappaleiden sekoitus Normaali toisto 287 CD-/MP3-/WMA-/C'n'C-/CD-vaihtaja-käyttö Bluetooth 1 C'n'C-käytössä voi kulloinkin järjestelmään kytketystä laitteesta riippuen olla käytettävissä muitakin toistomoodeja 2 Ei MP3-soittolistamoodissa Kun MIX-toiminto on kytketty päälle, näytössä näkyy MIX-tunnus. Käyttö MP3/ WMA/ C'n'C Näyttö 01 ABC ABCDEF ABCDEF PLAY 02:15 CLK 18:33 T 01 02:15 Merkitys Tiedostonimi Esittäjä 1 Albumin nimi 1 Soittoaika Kellonaika Kappaleen numero ja soittoaika Kappaleen numero ja kellonaika CD-levyn numero ja kappaleen numero Yksittäisten kappaleiden, CD-levyjen tai hakemistojen jatkuva soittaminen u Paina näppäintä 4 RPT <, kun haluat vaihtaa toistomoodien välillä: Käyttö CD MP3/ WMA/ C'n'C 1 Näyttö Merkitys Kappaleen jatkuva RPT TRACK soitto Kappaleen jatkuva RPT TRACK soitto Kansion jatkuva RPT DIR 2 soitto Kappaleen jatkuva RPT TRACK soitto CD-levyn jatkuva RPT DISC soitto RPT OFF Normaali toisto CDC T 01 18:33 CD 02T 03 1 Esittäjän ja albumin nimi täytyy olla tallennettuna ID3-tagina ja ne näytetään vain n. 10 sekunnin ajan ja mahd. juoksevana tekstinä; muuten näytetään tiedostonimi. CDC Yleisk. 1 C'n'Ckäytössä voi kulloinkin järjestelmään kytketystä laitteesta riippuen olla käytettävissä muitakin toistomoodeja 2 Ei MP3-soittolistamoodissa Kun RPT-toiminto on kytketty päälle, näytössä näkyy RPT-tunnus. Huomautus Voit kytkeä audio-cd-levyn CD-tekstin näytön päälle ja pois (katso luku "Käyttäjäasetukset", jakso "Asetuksen tekeminen käyttäjävalikossa", valikkokohta "CD TEXT"). Päällekytketyn CD-tekstin yhteydessä jokaisen kappaleen alussa näytetään vastaava CD-teksti yhden kerran juoksevana tekstinä. Bluetooth Voit yhdistää autoradion Bluetoothin välityksellä muihin Bluetooth -yhteensopiviin laitteisiin, esim. matkapuhelimiin tai MP3-soittimiin. Näin voit käyttää autoradiota sen integroidun mikrofonin kanssa järjestelmään kytkettyjen matkapuhelimien handsfree-laitteena ja muiden Bluetooth laitteiden audiolähetysten ohjaamiseen ja autoradion kaiuttimien kautta tapahtuvaan toistoon (Bluetooth -Streaming). Bluetooth -tekniikka on lyhyen toimintasäteen langaton yhteys. Sitä varten Bluetooth -laitteiden täytyy olla yhteyden muodostamista ja ylläpitoa varten autoradion lähellä (ajoneuvossa). Näyttötavan valinta u Paina näppäintä DIS/ESC = yhden tai useamman kerran, kun haluat vaihtaa näiden näyttötapojen välillä: Käyttö Näyttö T 01 02:15 CD T 01 18:33 Merkitys Kappaleen numero ja soittoaika Kappaleen numero ja kellonaika 288 Bluetooth Bluetooth -yhteyden muodostamiseksi autoradiolle ja Bluetooth -laitteelle täytyy tehdä ensiksi pariliitäntä. Laitteiden pariliitännän tekemisen jälkeen muodostetaan automaattisesti Bluetooth -yhteys. Tämä yhteys säilyy niin kauan kuin Bluetooth -laite pysyy toimintasäteellä. Jos yhteys katkeaa esim. siirtäessäsi matkapuhelimen toimintasäteen ulkopuolelle, yhteys muodostetaan automaattisesti uudelleen heti kun tulet jälleen toimintasäteen piiriin. Voit yhdistää kulloinkin vain yhden matkapuhelimen ja Streaming-laitteen autoradioon. Kun yhdistät uuden laitteen autoradioon, mahd. parhaillaan yhdistettynä olevan laitteen yhteys katkeaa automaattisesti. Autoradio pitää kuitenkin enintään 5 eri Bluetooth -laitteen pariliitännän voimassa, ja voit yhdistää jälleen minkä tahansa näistä laitteista nopeasti ja mukavasti autoradioon. Jos teet kuudennen pariliitännän, tällöin ensimmäiseksi pariliitetty Bluetooth -laite kumotaan. Bluetooth -valikon, näyttöön tulee ilmoitus "LINK BUSY". Kun haluat palata takaisin nykyiseen audiolähteeseen, paina näppäintä DIS/ESC =. Kun haluat lopettaa Bluetooth -toiminnon ja avata Bluetooth A. valikon, paina näppäintä Bluetooth -valikosta poistuminen u Poistu Bluetooth -valikosta painamalla lyhyesti näppäintä DIS/ESC =. SUOMI Laitteen pariliitäntä ja yhteyden muodostaminen Matkapuhelimen pariliitäntä ja yhteyden muodostaminen u Valitse Bluetooth -valikosta valikkokohta "PAIR". u Avaa alivalikko painamalla näppäintä >. Valikkokohta "PHONE" (Puhelin) on valittuna. u Tee matkapuhelimen pariliitäntä painamalla näppäintä >. Näyttöön tulee ilmoitus "PAIRING" ja Bluetooth -tunnus vilkkuu. Sitten Bluetooth matkapuhelin voi n. 2 minuutin ajan tunnistaa ja muodostaa yhteyden autoradioon. u Etsi matkapuhelimestasi autoradio (Bluetooth -nimi: "TORONTO 400 BT"). Heti kun matkapuhelin on löytänyt autoradion ja yhteys halutaan muodostaa, näyttöön tulee "ENTER PIN" ja PIN "1234".

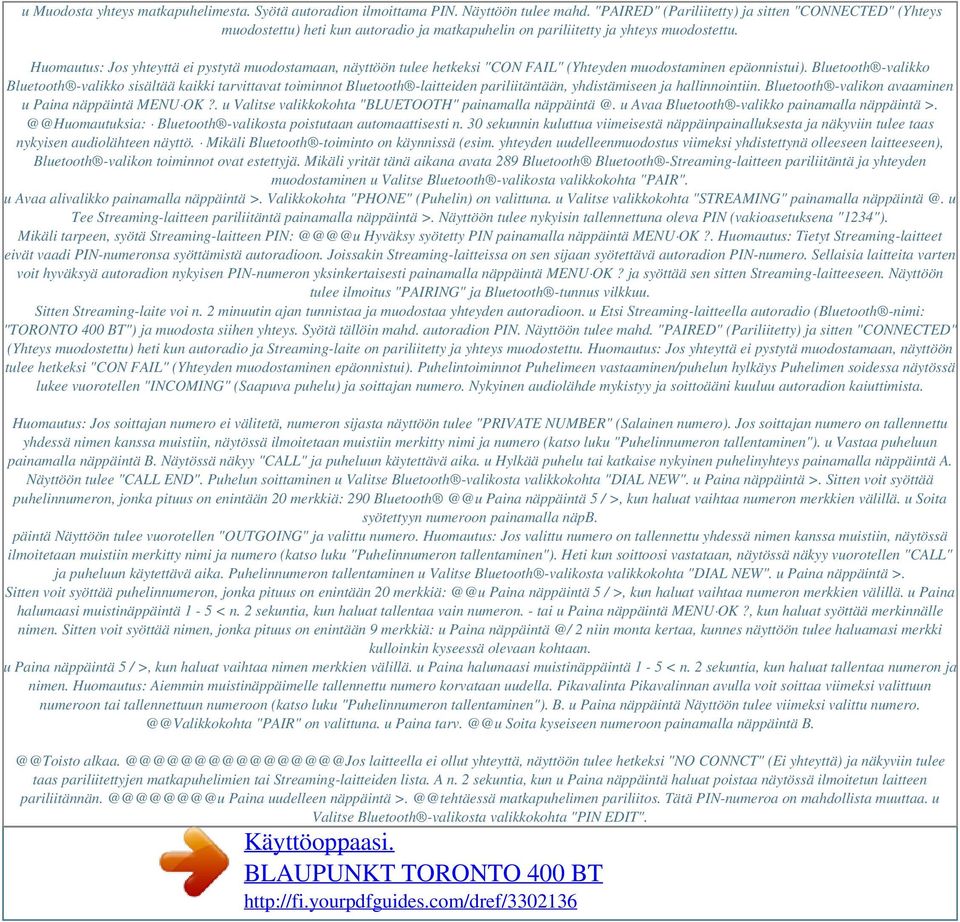

6 u Muodosta yhteys matkapuhelimesta. Syötä autoradion ilmoittama PIN. Näyttöön tulee mahd. "PAIRED" (Pariliitetty) ja sitten "CONNECTED" (Yhteys muodostettu) heti kun autoradio ja matkapuhelin on pariliitetty ja yhteys muodostettu. Huomautus: Jos yhteyttä ei pystytä muodostamaan, näyttöön tulee hetkeksi "CON FAIL" (Yhteyden muodostaminen epäonnistui). Bluetooth -valikko Bluetooth -valikko sisältää kaikki tarvittavat toiminnot Bluetooth -laitteiden pariliitäntään, yhdistämiseen ja hallinnointiin. Bluetooth -valikon avaaminen u Paina näppäintä MENU OK?. u Valitse valikkokohta "BLUETOOTH" painamalla u Avaa Bluetooth -valikko painamalla näppäintä Bluetooth -valikosta poistutaan automaattisesti n. 30 sekunnin kuluttua viimeisestä näppäinpainalluksesta ja näkyviin tulee taas nykyisen audiolähteen näyttö. Mikäli Bluetooth -toiminto on käynnissä (esim. yhteyden uudelleenmuodostus viimeksi yhdistettynä olleeseen laitteeseen), Bluetooth -valikon toiminnot ovat estettyjä. Mikäli yrität tänä aikana avata 289 Bluetooth Bluetooth -Streaming-laitteen pariliitäntä ja yhteyden muodostaminen u Valitse Bluetooth -valikosta valikkokohta "PAIR". u Avaa alivalikko painamalla näppäintä >. Valikkokohta "PHONE" (Puhelin) on valittuna. u Valitse valikkokohta "STREAMING" painamalla u Tee Streaming-laitteen pariliitäntä painamalla näppäintä >. Näyttöön tulee nykyisin tallennettuna oleva PIN (vakioasetuksena "1234"). Mikäli tarpeen, syötä Streaming-laitteen Hyväksy syötetty PIN painamalla näppäintä MENU OK?. Huomautus: Tietyt Streaming-laitteet eivät vaadi PIN-numeronsa syöttämistä autoradioon. Joissakin Streaming-laitteissa on sen sijaan syötettävä autoradion PIN-numero. Sellaisia laitteita varten voit hyväksyä autoradion nykyisen PIN-numeron yksinkertaisesti painamalla näppäintä MENU OK? ja syöttää sen sitten Streaming-laitteeseen. Näyttöön tulee ilmoitus "PAIRING" ja Bluetooth -tunnus vilkkuu. Sitten Streaming-laite voi n. 2 minuutin ajan tunnistaa ja muodostaa yhteyden autoradioon. u Etsi Streaming-laitteella autoradio (Bluetooth -nimi: "TORONTO 400 BT") ja muodosta siihen yhteys. Syötä tällöin mahd. autoradion PIN. Näyttöön tulee mahd. "PAIRED" (Pariliitetty) ja sitten "CONNECTED" (Yhteys muodostettu) heti kun autoradio ja Streaming-laite on pariliitetty ja yhteys muodostettu. Huomautus: Jos yhteyttä ei pystytä muodostamaan, näyttöön tulee hetkeksi "CON FAIL" (Yhteyden muodostaminen epäonnistui). Puhelintoiminnot Puhelimeen vastaaminen/puhelun hylkäys Puhelimen soidessa näytössä lukee vuorotellen "INCOMING" (Saapuva puhelu) ja soittajan numero. Nykyinen audiolähde mykistyy ja soittoääni kuuluu autoradion kaiuttimista. Huomautus: Jos soittajan numero ei välitetä, numeron sijasta näyttöön tulee "PRIVATE NUMBER" (Salainen numero). Jos soittajan numero on tallennettu yhdessä nimen kanssa muistiin, näytössä ilmoitetaan muistiin merkitty nimi ja numero (katso luku "Puhelinnumeron tallentaminen"). u Vastaa puheluun painamalla näppäintä B. Näytössä näkyy "CALL" ja puheluun käytettävä aika. u Hylkää puhelu tai katkaise nykyinen puhelinyhteys painamalla näppäintä A. Näyttöön tulee "CALL END". Puhelun soittaminen u Valitse Bluetooth -valikosta valikkokohta "DIAL NEW". u Paina näppäintä >. Sitten voit syöttää puhelinnumeron, jonka pituus on enintään 20 merkkiä: 290 Paina näppäintä 5 / >, kun haluat vaihtaa numeron merkkien välillä. u Soita syötettyyn numeroon painamalla näpb. päintä Näyttöön tulee vuorotellen "OUTGOING" ja valittu numero. Huomautus: Jos valittu numero on tallennettu yhdessä nimen kanssa muistiin, näytössä ilmoitetaan muistiin merkitty nimi ja numero (katso luku "Puhelinnumeron tallentaminen"). Heti kun soittoosi vastataan, näytössä näkyy vuorotellen "CALL" ja puheluun käytettävä aika. Puhelinnumeron tallentaminen u Valitse Bluetooth -valikosta valikkokohta "DIAL NEW". u Paina näppäintä >. Sitten voit syöttää puhelinnumeron, jonka pituus on enintään 20 Paina näppäintä 5 / >, kun haluat vaihtaa numeron merkkien välillä. u Paina halumaasi muistinäppäintä 1-5 < n. 2 sekuntia, kun haluat tallentaa vain numeron. - tai u Paina näppäintä MENU OK?, kun haluat syöttää merkinnälle nimen. Sitten voit syöttää nimen, jonka pituus on enintään 9 merkkiä: u Paina 2 niin monta kertaa, kunnes näyttöön tulee haluamasi merkki kulloinkin kyseessä olevaan kohtaan. u Paina näppäintä 5 / >, kun haluat vaihtaa nimen merkkien välillä. u Paina halumaasi muistinäppäintä 1-5 < n. 2 sekuntia, kun haluat tallentaa numeron ja nimen. Huomautus: Aiemmin muistinäppäimelle tallennettu numero korvataan uudella. Pikavalinta Pikavalinnan avulla voit soittaa viimeksi valittuun numeroon tai tallennettuun numeroon (katso luku "Puhelinnumeron tallentaminen"). B. u Paina näppäintä Näyttöön tulee viimeksi valittu "PAIR" on valittuna. u Paina Soita kyseiseen numeroon painamalla näppäintä laitteella ei ollut yhteyttä, näyttöön tulee hetkeksi "NO CONNCT" (Ei yhteyttä) ja näkyviin tulee taas pariliitettyjen matkapuhelimien tai Streaming-laitteiden lista. A n. 2 sekuntia, kun u Paina näppäintä haluat poistaa näytössä ilmoitetun laitteen Paina uudelleen näppäintä matkapuhelimen pariliitos. Tätä PIN-numeroa on mahdollista muuttaa. u Valitse Bluetooth -valikosta valikkokohta "PIN EDIT".

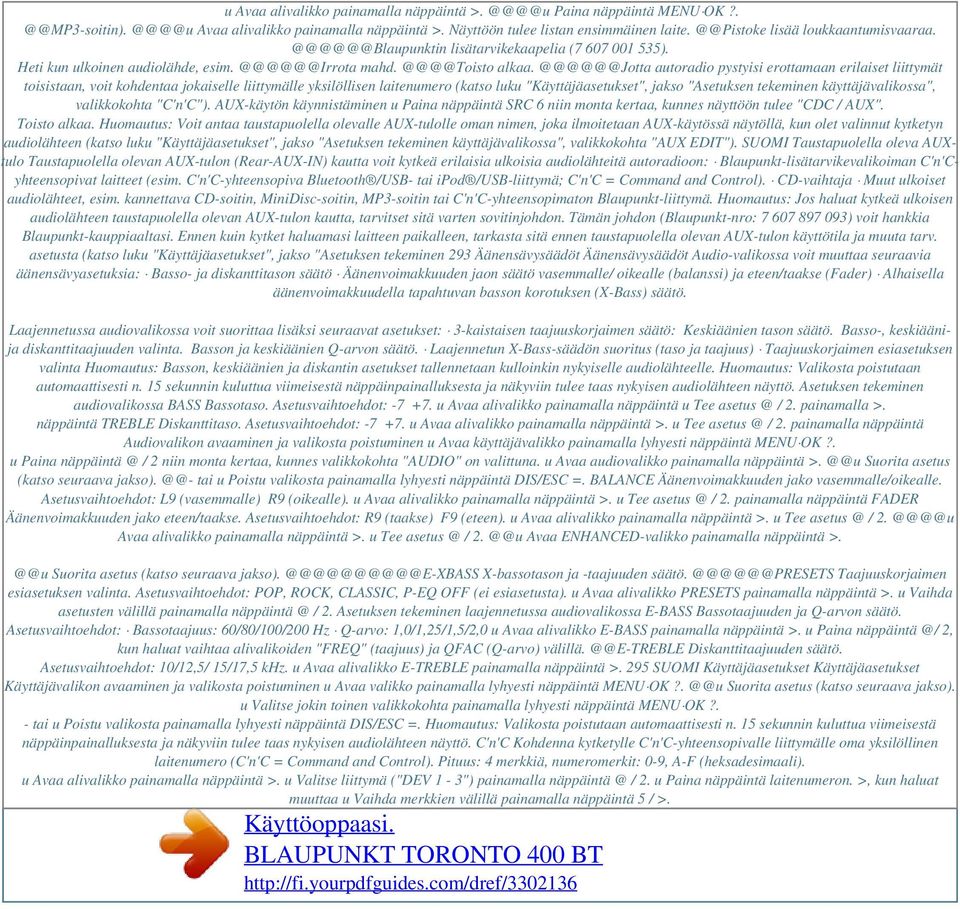

7 u Avaa alivalikko painamalla näppäintä >. Paina näppäintä MENU OK?. Avaa alivalikko painamalla näppäintä >. Näyttöön tulee listan ensimmäinen laite. lisää loukkaantumisvaaraa. lisätarvikekaapelia ( ). Heti kun ulkoinen audiolähde, esim. mahd. alkaa. autoradio pystyisi erottamaan erilaiset liittymät toisistaan, voit kohdentaa jokaiselle liittymälle yksilöllisen laitenumero (katso luku "Käyttäjäasetukset", jakso "Asetuksen tekeminen käyttäjävalikossa", valikkokohta "C'n'C"). AUX-käytön käynnistäminen u Paina näppäintä SRC 6 niin monta kertaa, kunnes näyttöön tulee "CDC / AUX". Toisto alkaa. Huomautus: Voit antaa taustapuolella olevalle AUX-tulolle oman nimen, joka ilmoitetaan AUX-käytössä näytöllä, kun olet valinnut kytketyn audiolähteen (katso luku "Käyttäjäasetukset", jakso "Asetuksen tekeminen käyttäjävalikossa", valikkokohta "AUX EDIT"). SUOMI Taustapuolella oleva AUXtulo Taustapuolella olevan AUX-tulon (Rear-AUX-IN) kautta voit kytkeä erilaisia ulkoisia audiolähteitä autoradioon: Blaupunkt-lisätarvikevalikoiman C'n'Cyhteensopivat laitteet (esim. C'n'C-yhteensopiva Bluetooth /USB- tai ipod /USB-liittymä; C'n'C = Command and Control). CD-vaihtaja Muut ulkoiset audiolähteet, esim. kannettava CD-soitin, MiniDisc-soitin, MP3-soitin tai C'n'C-yhteensopimaton Blaupunkt-liittymä. Huomautus: Jos haluat kytkeä ulkoisen audiolähteen taustapuolella olevan AUX-tulon kautta, tarvitset sitä varten sovitinjohdon. Tämän johdon (Blaupunkt-nro: ) voit hankkia Blaupunkt-kauppiaaltasi. Ennen kuin kytket haluamasi laitteen paikalleen, tarkasta sitä ennen taustapuolella olevan AUX-tulon käyttötila ja muuta tarv. asetusta (katso luku "Käyttäjäasetukset", jakso "Asetuksen tekeminen 293 Äänensävysäädöt Äänensävysäädöt Audio-valikossa voit muuttaa seuraavia äänensävyasetuksia: Basso- ja diskanttitason säätö Äänenvoimakkuuden jaon säätö vasemmalle/ oikealle (balanssi) ja eteen/taakse (Fader) Alhaisella äänenvoimakkuudella tapahtuvan basson korotuksen (X-Bass) säätö. Laajennetussa audiovalikossa voit suorittaa lisäksi seuraavat asetukset: 3-kaistaisen taajuuskorjaimen säätö: Keskiäänien tason säätö. Basso-, keskiäänija diskanttitaajuuden valinta. Basson ja keskiäänien Q-arvon säätö. Laajennetun X-Bass-säädön suoritus (taso ja taajuus) Taajuuskorjaimen esiasetuksen valinta Huomautus: Basson, keskiäänien ja diskantin asetukset tallennetaan kulloinkin nykyiselle audiolähteelle. Huomautus: Valikosta poistutaan automaattisesti n. 15 sekunnin kuluttua viimeisestä näppäinpainalluksesta ja näkyviin tulee taas nykyisen audiolähteen näyttö. Asetuksen tekeminen audiovalikossa BASS Bassotaso. Asetusvaihtoehdot: u Avaa alivalikko painamalla näppäintä u Tee / 2. painamalla >. näppäintä TREBLE Diskanttitaso. Asetusvaihtoehdot: u Avaa alivalikko painamalla näppäintä >. u Tee / 2. painamalla näppäintä Audiovalikon avaaminen ja valikosta poistuminen u Avaa käyttäjävalikko painamalla lyhyesti näppäintä MENU OK?. u Paina / 2 niin monta kertaa, kunnes valikkokohta "AUDIO" on valittuna. u Avaa audiovalikko painamalla näppäintä Suorita asetus (katso seuraava tai u Poistu valikosta painamalla lyhyesti näppäintä DIS/ESC =. BALANCE Äänenvoimakkuuden jako vasemmalle/oikealle. Asetusvaihtoehdot: L9 (vasemmalle) R9 (oikealle). u Avaa alivalikko painamalla näppäintä >. u Tee / 2. painamalla näppäintä FADER Äänenvoimakkuuden jako eteen/taakse. Asetusvaihtoehdot: R9 (taakse) F9 (eteen). u Avaa alivalikko painamalla näppäintä >. u Tee / Avaa alivalikko painamalla näppäintä >. u Tee / Avaa ENHANCED-valikko painamalla näppäintä Suorita asetus (katso seuraava X-bassotason ja -taajuuden Taajuuskorjaimen esiasetuksen valinta. Asetusvaihtoehdot: POP, ROCK, CLASSIC, P-EQ OFF (ei esiasetusta). u Avaa alivalikko PRESETS painamalla näppäintä >. u Vaihda asetusten välillä painamalla / 2. Asetuksen tekeminen laajennetussa audiovalikossa E-BASS Bassotaajuuden ja Q-arvon säätö. Asetusvaihtoehdot: Bassotaajuus: 60/80/100/200 Hz Q-arvo: 1,0/1,25/1,5/2,0 u Avaa alivalikko E-BASS painamalla näppäintä >. u Paina 2, kun haluat vaihtaa alivalikoiden "FREQ" (taajuus) ja QFAC (Q-arvo) Diskanttitaajuuden säätö. Asetusvaihtoehdot: 10/12,5/ 15/17,5 khz. u Avaa alivalikko E-TREBLE painamalla näppäintä >. 295 SUOMI Käyttäjäasetukset Käyttäjäasetukset Käyttäjävalikon avaaminen ja valikosta poistuminen u Avaa valikko painamalla lyhyesti näppäintä MENU Suorita asetus (katso seuraava jakso). u Valitse jokin toinen valikkokohta painamalla lyhyesti näppäintä MENU OK?. - tai u Poistu valikosta painamalla lyhyesti näppäintä DIS/ESC =. Huomautus: Valikosta poistutaan automaattisesti n. 15 sekunnin kuluttua viimeisestä näppäinpainalluksesta ja näkyviin tulee taas nykyisen audiolähteen näyttö. C'n'C Kohdenna kytketylle C'n'C-yhteensopivalle liittymälle oma yksilöllinen laitenumero (C'n'C = Command and Control). Pituus: 4 merkkiä, numeromerkit: 0-9, A-F (heksadesimaali). u Avaa alivalikko painamalla näppäintä >. u Valitse liittymä ("DEV 1-3") painamalla / 2. u Paina näppäintä laitenumeron. >, kun haluat muuttaa u Vaihda merkkien välillä painamalla näppäintä 5 / >.

8 Valitun kohdan merkki vilkkuu, kun se on valittuna. u Paina / 2, kun haluat valita valittuun kohtaan jonkun numeromerkin. u Hyväksy syötetty laitenumero painamalla lyhyesti näppäintä MENU OK?. CDTEXT CD-tekstinäytön päälle- tai poiskytkentä. Asetusvaihtoehdot: ON (päälle), OFF (pois). u Avaa alivalikko painamalla näppäintä >. u Vaihda asetusten välillä painamalla näppäintä >. u Hyväksy valittu asetus painamalla lyhyesti näppäintä MENU OK?. TA VOLUME (vain viritinalueella "EUROPE") Liikennetiedotusten mininiäänenvoimakkuuden säätö. Asetusvaihtoehdot: u Avaa alivalikko painamalla näppäintä >. u Tee säätö painamalla 2 tai kääntämällä äänenvoimakkuussäädintä 4. Asetuksen tekeminen käyttäjävalikossa CDC Taustapuolen AUX-tulon käyttötilan asettaminen Asetukset: ON (CD-vaihtajan tai muun ulkoisen audiolähteen kytkentään), OFF (C'n'C-yhteensopivan Blaupunkt-liittymän kytkentään). u Avaa alivalikko painamalla näppäintä >. u Vaihda asetusten välillä painamalla näppäintä >. u Hyväksy valittu asetus painamalla lyhyesti näppäintä MENU OK?. Autoradio kytkeytyy automaattisesti pois päältä ja sitten valitulla asetuksella jälleen päälle. 296 Käyttäjäasetukset SENS Mahdollista vain FM-radiokäytössä: Asemanhakuherkkyyden säätö. Asetusvaihtoehdot: LO1 (vähäisin) HI6 (suurin). u Avaa alivalikko painamalla näppäintä >. u Tee / 2. painamalla näppäintä CLOCK Poiskytketyn radion ja poiskytketyn auton sytytysvirran yhteydessä näytettävän kellonajan päälle- tai poiskytkentä. Asetusvaihtoehdot: ON (päälle), OFF (pois). u Avaa alivalikko painamalla näppäintä >. u Vaihda asetusten välillä painamalla näppäintä >. u Hyväksy valittu asetus painamalla lyhyesti näppäintä MENU OK?. BEEP Äänimerkin päälle- tai poiskytkentä. Asetusvaihtoehdot: ON (päälle), OFF (pois). u Avaa alivalikko painamalla näppäintä >. u Vaihda asetusten välillä painamalla näppäintä >. u Hyväksy valittu asetus painamalla lyhyesti näppäintä MENU OK?. MUTE LVL Hiljaisemmaksi kytkennän äänenvoimakkuuden säätö. Asetusvaihtoehdot: u Avaa alivalikko painamalla näppäintä >. u Tee säätö painamalla / 2 tai kääntämällä äänenvoimakkuussäädintä 4. ON VOLUME Päällekytkettäessä voimassa olevan äänenvoimakkuuden säätö. Asetusvaihtoehdot: 0 50 tai LAST VOL (viimeksi ennen autoradion poiskytkentää asetettuna ollut äänenvoimakkuus). Asetuksella "LAST VOL" päällekytkettäessä voimassa oleva äänenvoimakkuus on rajoitettu enintään tasolle 25. u Paina näppäintä >, kun haluat valita asetuksen "LAST VOL". - tai u Paina näppäintä 5, jotta voit säätää päällekytkettäessä voimassa olevaksi äänenvoimakkuudeksi SUOMI SCAN TIME Esittelysoiton säätö 5-sekunnin askelin. Asetusvaihtoehdot: u Avaa alivalikko painamalla näppäintä >. u Tee / 2. painamalla näppäintä CLOCK SET Kellonajan säätö. u Avaa alivalikko painamalla näppäintä >. u Vaihda minuuttien ja tuntien välillä painamalla näppäintä 5 / >. Minuutti- tai tuntilukema vilkkuu, kun se on valittuna. u Säädä minuutit tai tunnit painamalla / 2. u Hyväksy syötetty kellonaika painamalla lyhyesti näppäintä MENU OK?. Huomautus: 12-tunnin ajannäyttömuodossa (12H MODE) kellonajan jäljessä lukee aamupäivisin "A" ja iltapäivisin "P". 12H/24H MODE 12- tai 24-tunnin ajannäyttömuodon valinta. Asetusvaihtoehdot: 12H, 24H. u Avaa alivalikko painamalla näppäintä >. u Vaihda asetusten välillä painamalla näppäintä >. 297 Käyttäjäasetukset u Tee säätö painamalla / 2 tai kääntämällä äänenvoimakkuussäädintä 4. REG (vain viritinalueella "EUROPE") Mahdollista vain FM-radiokäytössä: REG-toiminnon päälle- tai poiskytkentä. Asetusvaihtoehdot: ON (päälle), OFF (pois). u Avaa alivalikko painamalla näppäintä >. u Vaihda asetusten välillä painamalla näppäintä >. PTY LANG (vain viritinalueella "EUROPE") Mahdollista vain FM-radiokäytössä: ohjelmatyyppinäyttöjen kielen valinta. Asetusvaihtoehdot: ENGLISH, FRANCAIS, DEUTSCH. u Avaa alivalikko painamalla näppäintä >. u Vaihda asetusten välillä painamalla / 2. PTY (vain viritinalueille "EUROPE", "USA", "S AMERICA") Mahdollista vain FM-radiokäytössä: PTY-toiminnon päälle- tai poiskytkentä. Asetusvaihtoehdot: ON (päälle), OFF (pois). u Avaa alivalikko painamalla näppäintä >. u Vaihda asetusten välillä painamalla näppäintä >. DISP COL Näytön valaistusvärin sekoittaminen perusväreistä punainen, vihreä ja sininen (RGB). Asetusvaihtoehdot: R, G ja B kulloinkin u Paina näppäintä 5, kun haluat valita alivalikon "4096 COL" (R:n, G:n ja B:n asetus), tai näppäintä >, kun haluat valita alivalikon "256 COL" (R:n ja G:n asetus, B jää entiselleen). u Avaa alivalikko painamalla näppäintä >. u Vaihda värien välillä painamalla näppäintä 5 / >. Valitun värin arvo vilkkuu. u Säädä valitun värin arvo painamalla / 2. u Hyväksy valittu asetus painamalla lyhyesti näppäintä MENU OK?. SCAN Näytön valaistusvärin jatkuvan vaihtumisen päälle- tai poiskytkentä. Asetusvaihtoehdot: ON (päälle), OFF (pois). u Avaa alivalikko painamalla näppäintä >.

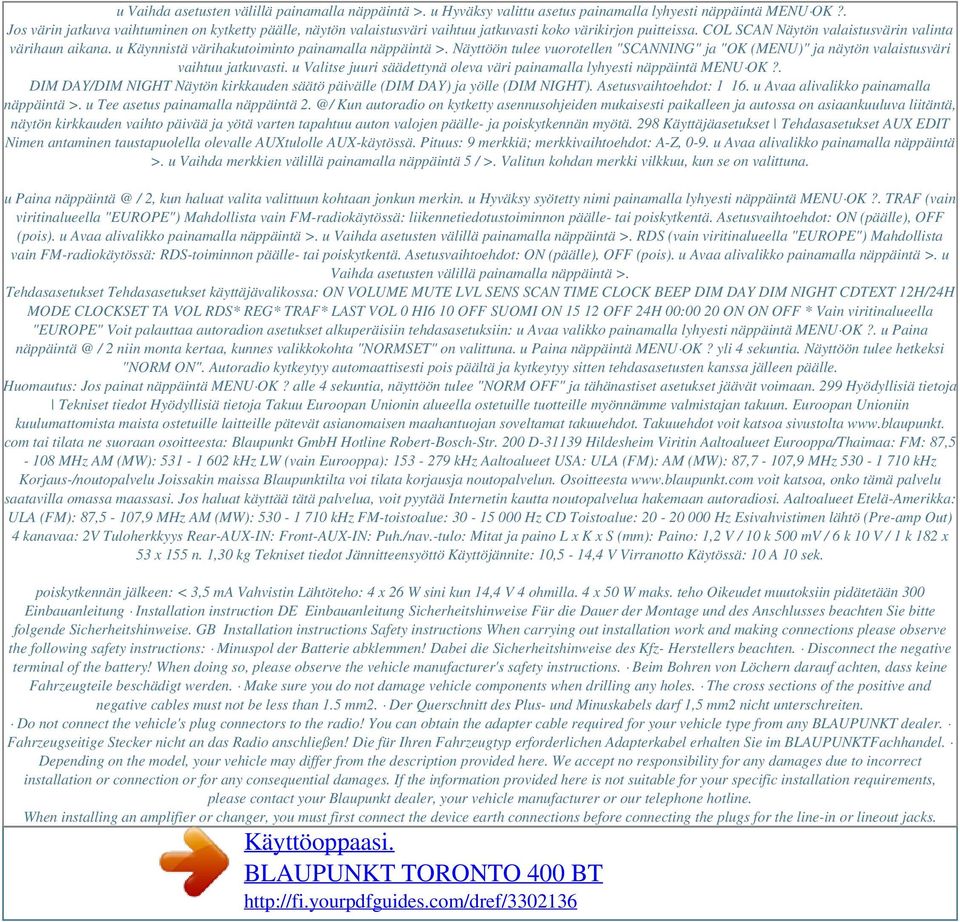

9 u Vaihda asetusten välillä painamalla näppäintä >. u Hyväksy valittu asetus painamalla lyhyesti näppäintä MENU OK?. Jos värin jatkuva vaihtuminen on kytketty päälle, näytön valaistusväri vaihtuu jatkuvasti koko värikirjon puitteissa. COL SCAN Näytön valaistusvärin valinta värihaun aikana. u Käynnistä värihakutoiminto painamalla näppäintä >. Näyttöön tulee vuorotellen "SCANNING" ja "OK (MENU)" ja näytön valaistusväri vaihtuu jatkuvasti. u Valitse juuri säädettynä oleva väri painamalla lyhyesti näppäintä MENU OK?. DIM DAY/DIM NIGHT Näytön kirkkauden säätö päivälle (DIM DAY) ja yölle (DIM NIGHT). Asetusvaihtoehdot: u Avaa alivalikko painamalla näppäintä >. u Tee asetus painamalla näppäintä Kun autoradio on kytketty asennusohjeiden mukaisesti paikalleen ja autossa on asiaankuuluva liitäntä, näytön kirkkauden vaihto päivää ja yötä varten tapahtuu auton valojen päälle- ja poiskytkennän myötä. 298 Käyttäjäasetukset Tehdasasetukset AUX EDIT Nimen antaminen taustapuolella olevalle AUXtulolle AUX-käytössä. Pituus: 9 merkkiä; merkkivaihtoehdot: A-Z, 0-9. u Avaa alivalikko painamalla näppäintä >. u Vaihda merkkien välillä painamalla näppäintä 5 / >. Valitun kohdan merkki vilkkuu, kun se on valittuna. u Paina / 2, kun haluat valita valittuun kohtaan jonkun merkin. u Hyväksy syötetty nimi painamalla lyhyesti näppäintä MENU OK?. TRAF (vain viritinalueella "EUROPE") Mahdollista vain FM-radiokäytössä: liikennetiedotustoiminnon päälle- tai poiskytkentä. Asetusvaihtoehdot: ON (päälle), OFF (pois). u Avaa alivalikko painamalla näppäintä >. u Vaihda asetusten välillä painamalla näppäintä >. RDS (vain viritinalueella "EUROPE") Mahdollista vain FM-radiokäytössä: RDS-toiminnon päälle- tai poiskytkentä. Asetusvaihtoehdot: ON (päälle), OFF (pois). u Avaa alivalikko painamalla näppäintä >. u Vaihda asetusten välillä painamalla näppäintä >. Tehdasasetukset Tehdasasetukset käyttäjävalikossa: ON VOLUME MUTE LVL SENS SCAN TIME CLOCK BEEP DIM DAY DIM NIGHT CDTEXT 12H/24H MODE CLOCKSET TA VOL RDS* REG* TRAF* LAST VOL 0 HI6 10 OFF SUOMI ON OFF 24H 00:00 20 ON ON OFF * Vain viritinalueella "EUROPE" Voit palauttaa autoradion asetukset alkuperäisiin tehdasasetuksiin: u Avaa valikko painamalla lyhyesti näppäintä MENU OK?. u Paina / 2 niin monta kertaa, kunnes valikkokohta "NORMSET" on valittuna. u Paina näppäintä MENU OK? yli 4 sekuntia. Näyttöön tulee hetkeksi "NORM ON". Autoradio kytkeytyy automaattisesti pois päältä ja kytkeytyy sitten tehdasasetusten kanssa jälleen päälle. Huomautus: Jos painat näppäintä MENU OK? alle 4 sekuntia, näyttöön tulee "NORM OFF" ja tähänastiset asetukset jäävät voimaan. 299 Hyödyllisiä tietoja Tekniset tiedot Hyödyllisiä tietoja Takuu Euroopan Unionin alueella ostetuille tuotteille myönnämme valmistajan takuun. Euroopan Unioniin kuulumattomista maista ostetuille laitteille pätevät asianomaisen maahantuojan soveltamat takuuehdot. Takuuehdot voit katsoa sivustolta com tai tilata ne suoraan osoitteesta: Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D Hildesheim Viritin Aaltoalueet Eurooppa/Thaimaa: FM: 87,5-108 MHz AM (MW): khz LW (vain Eurooppa): khz Aaltoalueet USA: ULA (FM): AM (MW): 87,7-107,9 MHz khz Korjaus-/noutopalvelu Joissakin maissa Blaupunktilta voi tilata korjausja noutopalvelun. Osoitteesta voit katsoa, onko tämä palvelu saatavilla omassa maassasi. Jos haluat käyttää tätä palvelua, voit pyytää Internetin kautta noutopalvelua hakemaan autoradiosi. Aaltoalueet Etelä-Amerikka: ULA (FM): 87,5-107,9 MHz AM (MW): khz FM-toistoalue: Hz CD Toistoalue: Hz Esivahvistimen lähtö (Pre-amp Out) 4 kanavaa: 2V Tuloherkkyys Rear-AUX-IN: Front-AUX-IN: Puh./nav.-tulo: Mitat ja paino L x K x S (mm): Paino: 1,2 V / 10 k 500 mv / 6 k 10 V / 1 k 182 x 53 x 155 n. 1,30 kg Tekniset tiedot Jännitteensyöttö Käyttöjännite: 10,5-14,4 V Virranotto Käytössä: 10 A 10 sek. poiskytkennän jälkeen: < 3,5 ma Vahvistin Lähtöteho: 4 x 26 W sini kun 14,4 V 4 ohmilla. 4 x 50 W maks. teho Oikeudet muutoksiin pidätetään 300 Einbauanleitung Installation instruction DE Einbauanleitung Sicherheitshinweise Für die Dauer der Montage und des Anschlusses beachten Sie bitte folgende Sicherheitshinweise. GB Installation instructions Safety instructions When carrying out installation work and making connections please observe the following safety instructions: Minuspol der Batterie abklemmen! Dabei die Sicherheitshinweise des Kfz- Herstellers beachten. Disconnect the negative terminal of the battery! When doing so, please observe the vehicle manufacturer's safety instructions. Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile beschädigt werden. Make sure you do not damage vehicle components when drilling any holes. The cross sections of the positive and negative cables must not be less than 1.5 mm2. Der Querschnitt des Plus- und Minuskabels darf 1,5 mm2 nicht unterschreiten. Do not connect the vehicle's plug connectors to the radio! You can obtain the adapter cable required for your vehicle type from any BLAUPUNKT dealer. Fahrzeugseitige Stecker nicht an das Radio anschließen! Die für Ihren Fahrzeugtyp erforderlichen Adapterkabel erhalten Sie im BLAUPUNKTFachhandel. Depending on the model, your vehicle may differ from the description provided here. We accept no responsibility for any damages due to incorrect installation or connection or for any consequential damages. If the information provided here is not suitable for your specific installation requirements, please contact your Blaupunkt dealer, your vehicle manufacturer or our telephone hotline. When installing an amplifier or changer, you must first connect the device earth connections before connecting the plugs for the line-in or lineout jacks.

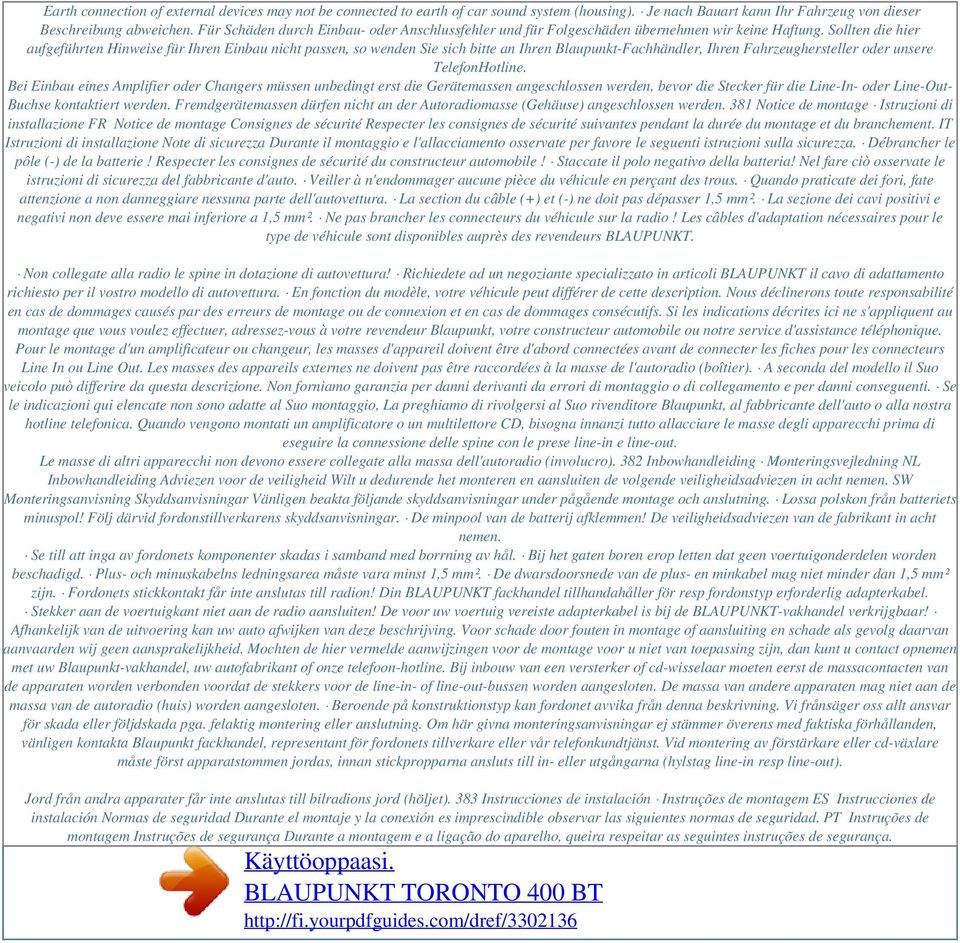

10 Powered by TCPDF ( Earth connection of external devices may not be connected to earth of car sound system (housing). Je nach Bauart kann Ihr Fahrzeug von dieser Beschreibung abweichen. Für Schäden durch Einbau- oder Anschlussfehler und für Folgeschäden übernehmen wir keine Haftung. Sollten die hier aufgeführten Hinweise für Ihren Einbau nicht passen, so wenden Sie sich bitte an Ihren Blaupunkt-Fachhändler, Ihren Fahrzeughersteller oder unsere TelefonHotline. Bei Einbau eines Amplifier oder Changers müssen unbedingt erst die Gerätemassen angeschlossen werden, bevor die Stecker für die Line-In- oder Line-Out- Buchse kontaktiert werden. Fremdgerätemassen dürfen nicht an der Autoradiomasse (Gehäuse) angeschlossen werden. 381 Notice de montage Istruzioni di installazione FR Notice de montage Consignes de sécurité Respecter les consignes de sécurité suivantes pendant la durée du montage et du branchement. IT Istruzioni di installazione Note di sicurezza Durante il montaggio e l'allacciamento osservate per favore le seguenti istruzioni sulla sicurezza. Débrancher le pôle (-) de la batterie! Respecter les consignes de sécurité du constructeur automobile! Staccate il polo negativo della batteria! Nel fare ciò osservate le istruzioni di sicurezza del fabbricante d'auto. Veiller à n'endommager aucune pièce du véhicule en perçant des trous. Quando praticate dei fori, fate attenzione a non danneggiare nessuna parte dell'autovettura. La section du câble (+) et (-) ne doit pas dépasser 1,5 mm². La sezione dei cavi positivi e negativi non deve essere mai inferiore a 1,5 mm². Ne pas brancher les connecteurs du véhicule sur la radio! Les câbles d'adaptation nécessaires pour le type de véhicule sont disponibles auprès des revendeurs BLAUPUNKT. Non collegate alla radio le spine in dotazione di autovettura! Richiedete ad un negoziante specializzato in articoli BLAUPUNKT il cavo di adattamento richiesto per il vostro modello di autovettura. En fonction du modèle, votre véhicule peut différer de cette description. Nous déclinerons toute responsabilité en cas de dommages causés par des erreurs de montage ou de connexion et en cas de dommages consécutifs. Si les indications décrites ici ne s'appliquent au montage que vous voulez effectuer, adressez-vous à votre revendeur Blaupunkt, votre constructeur automobile ou notre service d'assistance téléphonique. Pour le montage d'un amplificateur ou changeur, les masses d'appareil doivent être d'abord connectées avant de connecter les fiches pour les connecteurs Line In ou Line Out. Les masses des appareils externes ne doivent pas être raccordées à la masse de l'autoradio (boîtier). A seconda del modello il Suo veicolo può differire da questa descrizione. Non forniamo garanzia per danni derivanti da errori di montaggio o di collegamento e per danni conseguenti. Se le indicazioni qui elencate non sono adatte al Suo montaggio, La preghiamo di rivolgersi al Suo rivenditore Blaupunkt, al fabbricante dell'auto o alla nostra hotline telefonica. Quando vengono montati un amplificatore o un multilettore CD, bisogna innanzi tutto allacciare le masse degli apparecchi prima di eseguire la connessione delle spine con le prese line-in e line-out. Le masse di altri apparecchi non devono essere collegate alla massa dell'autoradio (involucro). 382 Inbowhandleiding Monteringsvejledning NL Inbowhandleiding Adviezen voor de veiligheid Wilt u dedurende het monteren en aansluiten de volgende veiligheidsadviezen in acht nemen. SW Monteringsanvisning Skyddsanvisningar Vänligen beakta följande skyddsanvisningar under pågående montage och anslutning. Lossa polskon från batteriets minuspol! Följ därvid fordonstillverkarens skyddsanvisningar. De minpool van de batterij afklemmen! De veiligheidsadviezen van de fabrikant in acht nemen. Se till att inga av fordonets komponenter skadas i samband med borrning av hål. Bij het gaten boren erop letten dat geen voertuigonderdelen worden beschadigd. Plus- och minuskabelns ledningsarea måste vara minst 1,5 mm². De dwarsdoorsnede van de plus- en minkabel mag niet minder dan 1,5 mm² zijn. Fordonets stickkontakt får inte anslutas till radion! Din BLAUPUNKT fackhandel tillhandahåller för resp fordonstyp erforderlig adapterkabel. Stekker aan de voertuigkant niet aan de radio aansluiten! De voor uw voertuig vereiste adapterkabel is bij de BLAUPUNKT-vakhandel verkrijgbaar! Afhankelijk van de uitvoering kan uw auto afwijken van deze beschrijving. Voor schade door fouten in montage of aansluiting en schade als gevolg daarvan aanvaarden wij geen aansprakelijkheid. Mochten de hier vermelde aanwijzingen voor de montage voor u niet van toepassing zijn, dan kunt u contact opnemen met uw Blaupunkt-vakhandel, uw autofabrikant of onze telefoon-hotline. Bij inbouw van een versterker of cd-wisselaar moeten eerst de massacontacten van de apparaten worden verbonden voordat de stekkers voor de line-in- of line-out-bussen worden aangesloten. De massa van andere apparaten mag niet aan de massa van de autoradio (huis) worden aangesloten. Beroende på konstruktionstyp kan fordonet avvika från denna beskrivning. Vi frånsäger oss allt ansvar för skada eller följdskada pga. felaktig montering eller anslutning. Om här givna monteringsanvisningar ej stämmer överens med faktiska förhållanden, vänligen kontakta Blaupunkt fackhandel, representant för fordonets tillverkare eller vår telefonkundtjänst. Vid montering av förstärkare eller cd-växlare måste först apparatstommen jordas, innan stickpropparna ansluts till in- eller utgångarna (hylstag line-in resp line-out). Jord från andra apparater får inte anslutas till bilradions jord (höljet). 383 Instrucciones de instalación Instruções de montagem ES Instrucciones de instalación Normas de seguridad Durante el montaje y la conexión es imprescindible observar las siguientes normas de seguridad. PT Instruções de montagem Instruções de segurança Durante a montagem e a ligação do aparelho, queira respeitar as seguintes instruções de segurança.
