1 Car Radio CD MP3 Hamburg MP Käyttö- ja asennusohje

2 Sisältö Sisältö Tästä ohjekirjasta...5 Käytetyt tunnukset...5 Tarkoituksenmukainen käyttö...5 Vaatimustenmukaisuusvakuutus...5 Turvallisuusohjeita...6 Jos asennat laitteen itse...6 Tätä suositusta on noudatettava!...6 Puhdistusohjeet...7 Hävitysohje...7 Toimitussisältö...8 Laitekuvaus...9 Laitteen ominaisuudet...9 Käyttösäätimet...9 Varkaudenesto Laitekortti Sarjanumeron näyttäminen Etupaneelin irrotus/kiinnitys Käyttöönotto USB-liitäntä USB-kaapelin kytkentä USB-tietovälineen kytkeminen Millaisia USB-tietovälineiden pitää olla? USB:n valinta audiolähteeksi CD-levyjen käsittely Millaisia MP3- tai WMA-CD-levyjen täytyy olla? CD-levyn sisäänlaitto ja poistaminen CD-levyn valinta audiolähteeksi Laitteen päälle-/poiskytkeminen Äänenvoimakkuuden säätö Laitteen mykistäminen Katkaisuajan muuttaminen (OFF TIMER) Laitteen palautus tehdasasetuksiin (NORMSET) Käyttö Näppäimet valikon käyttöön Audiolähteiden toiminnot Audiolähteiden näytöt Viritinkäyttö Laitteen asetus alueelle Eurooppa, USA tai Thaimaa Viritinkäytön käynnistys (BAND) Virittimen näyttö Aaltoalueen/muistitason asetus Asemien viritys Asemanhaku Asemien manuaalinen haku Tallennetun aseman valinta Asemien tallennus Asemien manuaalinen tallennus Asemien automaattinen haku ja tallennus (TRAVELSTORE) Asemanhaun herkkyyden muuttaminen (SENSITIVITY) Kaikkien vastaanottokelpoisten asemien esittely (SCAN) Liikennetiedotusten vastaanotto Liikennetiedotustoiminnon kytkeminen päälle/pois Liikennetiedotuksen ohitus Aseman vaihtoehtoisen taajuuden vastaanotto

3 Sisältö Vaihtoehtoisten taajuuksien salliminen/estäminen (RDS ON/ OFF) Vaihtoehtoisten taajuuksien rajoittaminen alueohjelmille (REG ON/OFF) Ohjelmatyypin lähetysten vastaanotto Ohjelmatyypin kytkeminen päälle/ pois (PTY ON/OFF) Ohjelmatyypin kielen valinta (PTY LANGUAGE) Ohjelmatyypin valinta CD-käyttö (audio) Audio-CD-käytön käynnistäminen Audio-CD-levyn näyttö Toiminnot CD-käytössä (audio) CD-/USB-käyttö (MP3/WMA) CD-/USB-käytön käynnistäminen MP3-näyttö Selausnäyttö Kappaleen valinta soittolistasta Kappaletietojen näyttäminen Toiminnot CD-/USB-käytössä (MP3/ WMA) CD-vaihtajan käyttö CD-vaihtajan käytön käynnistäminen 33 CD-levyn valinta CD-vaihtajan näyttö Toiminnot CD-vaihtajan käytössä AUX-käyttö REAR-AUX-tulo laitteen taustapuolella FRONT-AUX-tulo laitteen etupuolella 36 Audiotulojen määritysten tekeminen (AUX MENU) REAR-AUX-tulon aktivointi/ deaktivointi (AUX ON/OFF) REAR-AUX-tulon uudelleen nimeäminen (AUX NAME EDIT) FRONT-AUX-tulon vahvistuksen säätö (AUX LEVEL) Bluetooth-puhelu Bluetooth-valmistelu Miten Bluetooth-yhteys muodostetaan? Bluetooth-toiminnon aktivointi (BT ON) Matkapuhelimen pariliitäntä Matkapuhelimen pariliitännän poistaminen Puhelimeen vastaaminen/puhelun hylkäys Puhelun soittaminen (DIAL NEW) Puhelun lopettaminen Puhelinnumeron tallentaminen ja hakeminen muistista Puhelinnumeron tallentaminen Puhelinnumeron hakeminen muistista Puhelun siirtäminen matkapuhelimeen PIN-numeron muuttaminen (PIN CHANGE) Äänensävyasetukset (AUDIO MENU) Äänenvoimakkuuden ja äänenvoimakkuuden jakosuhteen säätö Äänensävyn esiasetuksen valinta (PRESETS)

4 Sisältö Taajuuskorjainasetukset (ENHANCED MENU) Mikä taajuuskorjainasetus on oikea? Taajuuskorjainasetusten muuttaminen (EBASS, ETREBLE, EMIDDLE, EXBASS) Käyttäjäasetukset Tervetulotekstin muuttaminen (ON MESSAGE) Kellon asetusten muuttaminen (CLOCK MENU) Kelloajan näytön päälle-/ poiskytkentä h/24h-näyttömuodon valinta (12HR/24HR MODE) Kelloajan asetus Äänenvoimakkuuden esiasetusten muuttaminen (VOLUME MENU) Päällekytkettäessä voimassaolevan äänenvoimakkuuden esiasetuksen muuttaminen (ON VOLUME/LAST VOLUME) Toimintojen TA, TEL ja MUTE äänenvoimakkuuden esiasetusten muuttaminen Merkkiäänen aktivointi/ deaktivointi (BEEP ON/OFF) Nopeudesta riippuvaisen äänenvoimakkuuden korotuksen asetus (AUTO SOUND) Näyttöasetusten muuttaminen (DISPLAY MENU) Näytön katselukulman säätö (ANGLE ADJ) Näytön päivä-/yökirkkauden muuttaminen (DIM DAY/DAY NIGHT) Esittelyajan muuttaminen (SCAN TIME) Lisäasetukset Matalabasson esivahvistinlähdön määritysten tekeminen (SUBOUT) Demo-tilan aktivointi/deaktivointi Vikojen korjaaminen Tekniset tiedot Korjaus-/noutopalvelu Takuu Sanasto Liite A1 Tehdasasetukset A2 Tuetut Bluetoothmatkapuhelimet

5 Tästä ohjekirjasta Tästä ohjekirjasta Tämä ohjekirja sisältää tärkeitä tietoja, joita noudattamalla laitteen asennus ja käyttö sujuu helposti ja turvallisesti. Lue tämä käyttöohje kokonaan ja huolellisesti ennen kuin käytät laitetta. Säilytä tämä käyttöohje siten, että se on aina kaikkien auton ja laitteen käyttäjien käytettävissä. Jos luovutat laitteen toiselle henkilölle, anna tämä käyttöohje laitteen mukana. Noudata myös muiden tämän laitteen yhteydessä käyttämiesi laitteiden käyttöohjeita. Käytetyt tunnukset Tässä käyttöohjekirjassa on käytetty seuraavia tunnuksia: VAARA! Varoittaa loukkaantumisvaarasta VAARA! Varoittaa CD-soittimen vaurioitumisvaarasta CE-tunnus on vahvistus EU-direktiivien noudattamisesta. Menettelyvaiheen tunnuksena Listan tunnuksena Tarkoituksenmukainen käyttö Tämä laite on tarkoitettu käytettäväksi 12-Vsähköjärjestelmän jännitteellä varustetuissa autoissa ja se täytyy asentaa DIN-aukkoon. Huomioi teknisissä tiedoissa ilmoitetut tehorajat. Anna ammattihenkilön suorittaa korjaukset ja mahd. asennus. Vaatimustenmukaisuusvakuutus Täten Blaupunkt GmbH vakuuttaa, että tämä laite, Hamburg MP57, täyttää direktiivin 1999/5/EY perusvaatimukset ja muut asiaankuuluvat määräykset. VAARA! Varoittaa onnettomuusvaarasta VAARA! Varoittaa kuulovauriovaarasta VAARA! Varoittaa lasersäteen aiheuttamasta vaarasta 5

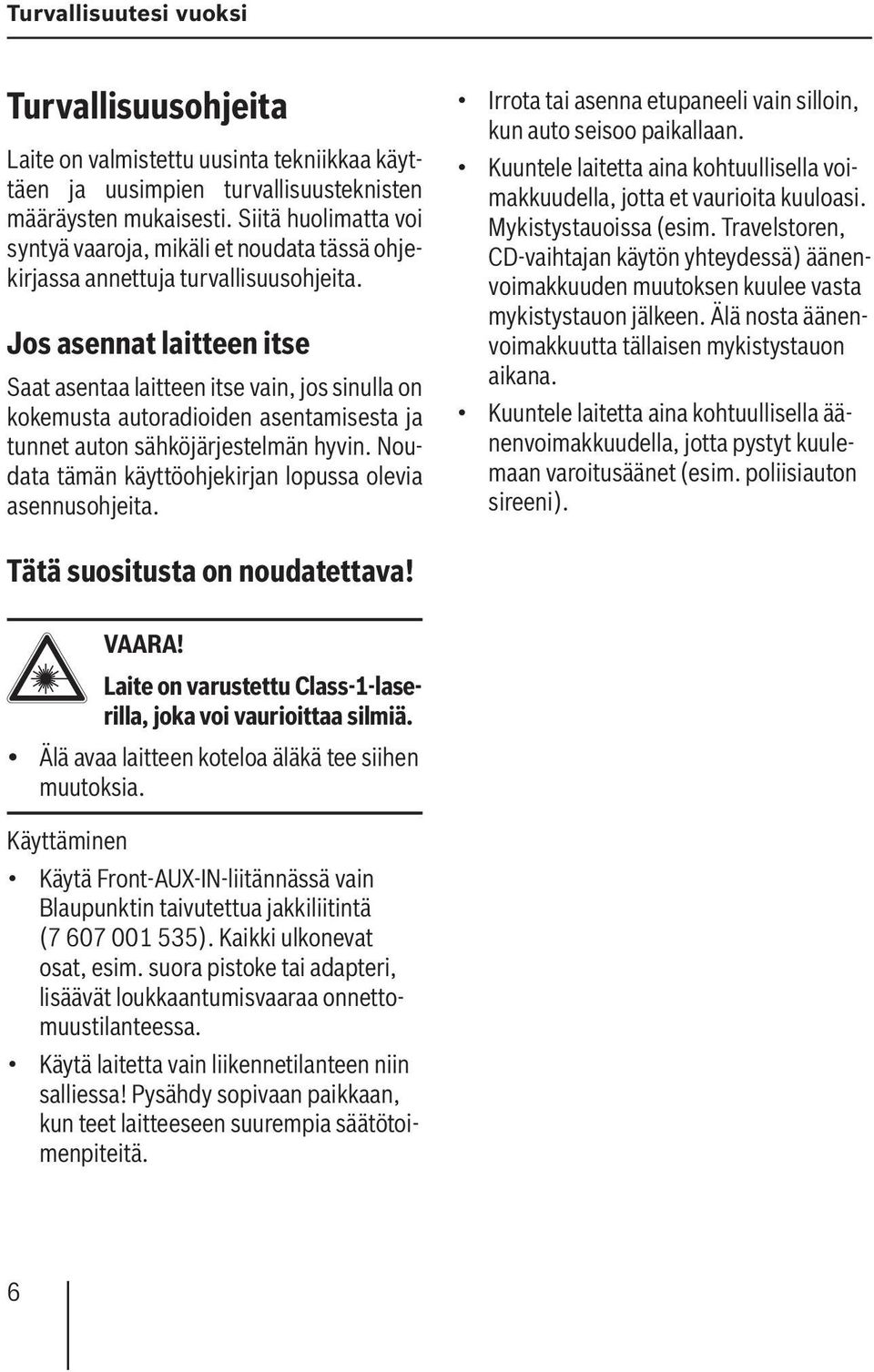

6 Turvallisuutesi vuoksi Turvallisuusohjeita Laite on valmistettu uusinta tekniikkaa käyttäen ja uusimpien turvallisuusteknisten määräysten mukaisesti. Siitä huolimatta voi syntyä vaaroja, mikäli et noudata tässä ohjekirjassa annettuja turvallisuusohjeita. Jos asennat laitteen itse Saat asentaa laitteen itse vain, jos sinulla on kokemusta autoradioiden asentamisesta ja tunnet auton sähköjärjestelmän hyvin. Noudata tämän käyttöohjekirjan lopussa olevia asennusohjeita. Irrota tai asenna etupaneeli vain silloin, kun auto seisoo paikallaan. Kuuntele laitetta aina kohtuullisella voimakkuudella, jotta et vaurioita kuuloasi. Mykistystauoissa (esim. Travelstoren, CD-vaihtajan käytön yhteydessä) äänenvoimakkuuden muutoksen kuulee vasta mykistystauon jälkeen. Älä nosta äänenvoimakkuutta tällaisen mykistystauon aikana. Kuuntele laitetta aina kohtuullisella äänenvoimakkuudella, jotta pystyt kuulemaan varoitusäänet (esim. poliisiauton sireeni). Tätä suositusta on noudatettava! VAARA! Laite on varustettu Class-1-laserilla, joka voi vaurioittaa silmiä. Älä avaa laitteen koteloa äläkä tee siihen muutoksia. Käyttäminen Käytä Front-AUX-IN-liitännässä vain Blaupunktin taivutettua jakkiliitintä ( ). Kaikki ulkonevat osat, esim. suora pistoke tai adapteri, lisäävät loukkaantumisvaaraa onnettomuustilanteessa. Käytä laitetta vain liikennetilanteen niin salliessa! Pysähdy sopivaan paikkaan, kun teet laitteeseen suurempia säätötoimenpiteitä. 6

7 Turvallisuutesi vuoksi Puhdistusohjeet Liuotin-, puhdistus- ja hankausaineet sekä Cockpit-suihkeet ja muovien hoitoaineet voivat sisältää sellaisia ainesosia, jotka syövyttävät laitteen pintaa. Käytä laitteen puhdistukseen vain kuivaa tai lievästi kostutettua liinaa. Puhdista tarvittaessa etupaneelin koskettimet pehmeällä, puhdistusalkoholilla kostutetulla liinalla. Hävitysohje Älä hävitä käytöstä poistettua laitetta talousjätteiden mukana! Toimita käytöstä poistettu laite kierrätyspisteeseen. 7

8 Toimitussisältö Toimitussisältö Toimitukseen sisältyy: 1 Hamburg MP57 1 käyttöohje 1 kotelo etupaneelin säilyttämiseen 1 asennuskehys 2 irrotustyökalua 1 USB-liitäntäkaapeli 1 mikrofoni Bluetooth-puheluille 8

9 Laitekuvaus Laitekuvaus Laitteen ominaisuudet Laite sisältää virittimen ohella integroidun CD-soittimen, jonka kanssa voit soittaa audio-cd-levyjä ja MP3-/WMA-CD-levyjä. Mukavan radiokuuntelun takaamiseksi laite on varustettu RDS-vastaanottimella. Näin voit käyttää esimerkiksi RDS-toimintoja TA ja EON liikennetiedotustoiminnolle tai PTY:tä haluamaasi ohjelmatyyppiä lähettävien asemien etsintään. Integroidun Bluetooth-moduulin ja mikrofoniliitännän ansiosta voit käyttää puhelinta Handsfree-toiminnolla au- Käyttösäätimet toradion kautta. Lisäksi voit liittää järjestelmään ja käyttää seuraavia laitteita: Joko CD-vaihtaja tai ulkoinen audiolähde, esim. MiniDisc- tai MP3-soitin, taustapuolen AUX-liittimen (REAR-AUX-INliitin) kautta Ulkoinen audiolähde etupuolen AUX-liittimen (FRONT-AUX-IN-liitin) kautta USB-tietoväline (soitin, muistitikku tai kiintolevy) MP3- tai WMA-tiedostojen kanssa Navigointilaite tai puhelin (Tel/Navi Line-In) Lue asianomaiset asennusohjeet. ENGLISH SUOMI FRANÇAIS ITALIANO NEDERLANDS

10 Laitekuvaus 1 -näppäin Etupaneelin irrottamiseen 2 BAND-näppäin Viritin: aaltoalueen/muistitason valinta (lyhyt painallus), Travelstoren käynnistäminen (pitkä painallus) CD, USB: vaihto viritinkäytölle (lyhyt painallus) 3 Virtakatkaisin (On/Off) Päällekytkentä, mykistys (lyhyt painallus), poiskytkentä (pitkä painallus) 4 Äänenvoimakkuuden säädin 5 ESC/DIS -näppäin Valikosta poistuminen ja vaihto audiolähteen näyttöön, näyttötavan valinta (esim. kellonajan näyttäminen MP3-näytössä) 6 Front-AUX-IN-liitin 7 -näppäin (hylkäysnäppäin) Bluetooth: saapuvan puhelun hylkääminen/puhelun lopettaminen 8 -näppäin (vastausnäppäin) Bluetooth: saapuvaan puheluun vastaaminen 9 Asemanäppäimet 1-5 Viritin: aseman valinta (lyhyt painallus), aseman tallennus (pitkä painallus) CD, USB: äänentoiston keskeytys ( ), jatkuva toisto (RPT), satunnaissoitto (MIX) : Kippipainikkeet ja Viritin: aseman manuaalinen viritys CD, USB: edellisen/seuraavan kappaleen valinta ; TRAF-näppäin Liikennetiedotustoiminnon päälle-/ poiskytkentä (lyhyt painallus), vaihtoehtoisten taajuuksien päälle-/poiskytkentä (pitkä painallus) < MENU/OK-näppäin Valikon avaaminen, valikoissa "OK-toiminto" (lyhyt painallus), kappaleiden/ radioasemien esittely SCAN-toiminto (pitkä painallus) = Kippipainikkeet ja Viritin: asemien automaattinen viritys (asemanhaku) CD, USB: edellisen/seuraavan kappaleen valinta > SOURCE-näppäin Audiolähteen valitseminen? -näppäin CD-levyn poisto CD-asema 10

11 Varkaudenesto Varkaudenesto Laitekortti Varkaustapauksessa voit todistaa omistavasi laitteen tämän oppaan takasivulla olevan laitekortin ja ostokuitin kanssa. Kirjoita sarjanumero siihen. Sarjanumeron näyttäminen Jokaisella laitteella on oma 17-merkkinen sarjanumero. Kun haluat nähdä sen, kytke laite pois päältä. Paina asemanäppäimiä 1 ja 4 RPT 9 kytkiessäsi laitteen päälle. Tällöin versionäyttö tulee näkyviin yhdessä ohjelmistotietojen kanssa. Paina asemanäppäintä 2 9, jolloin saat sarjanumeron näyttöön. Kun haluat poistua versionäytöstä: Paina MENU/OK-näppäintä <. Viimeksi kuunnellun audiolähteen näyttö tulee näkyviin. Etupaneelin irrotus/kiinnitys Voit irrottaa käyttöpaneelin laitteen varastamisen vaikeuttamiseksi. VAARA! Etupaneelin vaurioitumisvaara Kolhiminen ja lika voivat vaurioittaa etupaneelia. Kuljeta etupaneelia aina kotelossa kolhiintumisen ja koskettimien likaantumisen estämiseksi. Älä kosketa sormilla taustapuolella olevia liittimiä. Etupaneelin irrottaminen: Paina -näppäintä 1 taakse. Etupaneeli kääntyy eteenpäin auki. Irrota etupaneeli pidikkeistään varovasti vetämällä. Käyttöpaneelin kiinnittäminen: Paina etupaneeli varovasti pidikkeisiin niin, että se napsahtaa niihin kiinni ja käännä se takaisin paikalleen. Ohje: Ilman etupaneelia laite on varkaalle arvoton. Ota etupaneeli aina mukaan, kun poistut autosta. Älä säilytä etupaneelia autossa, ei edes piilotettuna. 11

12 Käyttöönotto Käyttöönotto Tästä luvusta saat tiedot siitä, miten USBtietoväline kytketään paikalleen ja CD asetetaan oikein laitteeseen. Lisäksi siinä on kerrottu, miten laite kytketään päälle ja pois, äänenvoimakkuus säädetään ja laite palautetaan takaisin tehdasasetuksiin. USB-liitäntä Voit kytkeä laitteeseen seuraavia USB-tietovälineitä ja käyttää audiolähteenä: USB-muistitikku USB-kiintolevy (maks. 800 ma) MP3-soitin USB-liitännällä Laitteella voidaan soittaa formaatteja MP3 ja WMA (WMA versio 9, vain ilman DRM-kopiosuojaa). Ohje: Blaupunkt ei voi taata kaikkien markkinoilla olevien USB-tietovälineiden virheetöntä toimintaa! USB-kaapelin kytkentä Jos haluat kytkeä järjestelmään USB-tietovälineen, tällöin laitteen taustapuolelle täytyy kytkeä ennen autoradion asennusta oheinen USB-kaapeli. Lue asianomaiset asennusohjeet. Voit sijoittaa sitten USB-kaapelin hansikaslokeroon tai sopivaan paikkaan keskikonsolissa. USB-tietovälineen kytkeminen Ohje: Kytke laite aina pois päältä ennen kuin liität tai irrotat USB-tietovälineen! USBtietovälineen sisään- ja uloskirjaus tapahtuu oikein vain silloin, kun teet päälle-/poiskytkennän. Sammuta autoradio painamalla yli kaksi sekuntia virtakatkaisinta 3. Kytke USB-tietoväline USB-kaapeliin. Millaisia USB-tietovälineiden pitää olla? Laite tunnistaa USB-tietovälineen vain silloin, kun kyse on seuraavilla ominaisuuksilla varustetusta massamuistista: Tiedostojärjestelmä FAT16 tai FAT32, ei NTFS! ID3-tagit Versio 1 tai 2 Formaatti Vain MP3- tai WMA-tiedostot, kansiot, soittolistat Määrä Maks tiedostoa (kansio ja kappale) kansiota kohti Tiedostojen nimi Pääte ".wma"/".mp3" Maks. 24 merkkiä (tätä useammat merkit ovat mahdollisia, mutta ne vähentävät kuitenkin tiedostojen maksimimäärää) Ei erikoismerkkejä eikä ääkkösiä 12

13 Käyttöönotto Bittinopeus MP3: kbps WMA: kbps Windows 2000/XP:ssä luodaan FAT32 formatoinnilla maks. 32 Gt partitiokoko. Jos käytät yli 32 Gt USB-tietovälinettä, tällöin muiden partitioiden yhteydessä voi ilmetä lukuvirheitä. Jos olet tallentanut suuren määrän tiedostoja USB-tietovälineeseen, tällöin tiedostohaun nopeus voi pienentyä. USB:n valinta audiolähteeksi Paina SCR-näppäintä > niin monta kertaa, kunnes MP3-näyttö tulee näkyviin. Näyttöön tulee hetkeksi "READING USB". Toisto alkaa. MP3-näytön käyttöä varten lue luku "CD-/ USB-käyttö (MP3/WMA)". CD-levyjen käsittely Laite voi soittaa seuraavia CD-formaatteja : CD-audio CompactDisc-logolla (joitakin kopiosuojattuja CD-levyjä ei voida soittaa) Ohje Blaupunkt ei voi taata kopiosuojattujen CD-levyjen moitteetonta toimintaa! CD-R tai CD-RW, joissa MP3- tai WMAtiedostoja (WMA versio 9, vain ilman DRM-kopiosuojaa) Ohje: Itse poltettujen CD-levyjen laatu vaihtelee huomattavasti käytetystä CD-levyaihiosta, poltto-ohjelmasta ja polttonopeudesta riippuen. Siksi on mahdollista, ettei laite soita kaikkia itse poltettuja CDlevyjä. Jos et pysty soittamaan CD-R/-RW-levyä: Käytä toisen valmistajan aihioita tai toisen värisiä levyjä. Laske polttonopeutta. 13

14 Käyttöönotto Millaisia MP3- tai WMA-CD-levyjen täytyy olla? Laite voi soittaa kunnolla MP3- tai WMA-CDlevyjä ja näyttää levyjen sisällön vain, jos levyt täyttävät seuraavat edellytykset: CD-formaatti ISO 9660 (Level 1 tai 2) tai Joliet ID3-tagit Versio 1 tai 2 Formaatti Vain MP3- tai WMA-tiedostot, kansiot, soittolistat Määrä Maks. 999 kappaletta 99 kansiossa Tiedostojen nimi Bittinopeus Pääte ".wma"/".mp3" Maks. 16 merkkiä (tätä useammat merkit ovat mahdollisia, mutta ne vähentävät kuitenkin tiedostojen maksimimäärää) Ei erikoismerkkejä eikä ääkkösiä MP3: kbps WMA: kbps CD-levyn sisäänlaitto ja poistaminen VAARA! CD-aseman rikkoutumisvaara Etiketilliset ja muotoillut CD-levyt voivat rikkoa CD-aseman. Älä käytä mini-cd-levyjä (halkaisija 8 cm) tai Shape-CD-levyjä (muotoillut CD-levyt). Käytä ainoastaan pyöreitä CD-levyjä, joiden halkaisija on 12 cm. Älä liimaa CD-levyihin etikettejä, koska ne voivat irrota käytön yhteydessä. Ohje: Merkitse CD-levyt vain CD-huopakynällä, koska se ei sisällä mitään syövyttäviä aineita. Permanent-huopakynät voivat vaurioittaa CD-levyjä. Paina -näppäintä 1. Etupaneeli aukeaa. Jos asemassa on CD-levy, paina -näppäintä?. CD-levy tulee ulos. Ota CD-levy pois. Jos et ota CD-levyä pois, laite vetää sen muutaman sekunnin kuluttua automaattisesti takaisin sisään. Työnnä CD tekstipuoli ylöspäin CD-asemaan vain siihen asti?, kunnes tunnet vastusta. CD-levy vedetään automaattisesti sisään. 14

15 Käyttöönotto Sulje etupaneeli. Näyttöön tulee hetkeksi "READING DISC". Sen jälkeen näyttöön tulee: Audio-CD-näyttö, jos olet laittanut sisään audio-cd-levyn. MP3-näyttö, jos olet laittanut sisään MP3- tai WMA-CD-levyn. CD-levyn soitto alkaa. CD-levyn valinta audiolähteeksi Voit valita laitteen sisälle laitetun CD-levyn audiolähteeksi: Paina SCR-näppäintä > niin monta kertaa, kunnes haluamasi näyttö tulee näkyviin. Ohje: CD-käytön voi valita vain silloin, kun laitteen sisälle on laitettu lukukelpoinen CD. Audio-CD-näytön käyttöä varten lue luku "CD-käyttö (audio)". MP3-näytön käyttöä varten lue luku "CD-/ USB-käyttö (MP3/WMA)". Laitteen päälle-/poiskytkeminen Laite kytketään päälle ja pois virtalukon avulla. Tervetuloanimaatio alkaa ja voidaan keskeyttää MENU/OK-näppäimellä <. Laite soittaa äänilähdettä, jota kuuntelit viimeksi. Kun haluat kytkeä laitteen manuaalisesti päälle: Paina virtakatkaisinta (On/Off) 3. Kun haluat kytkeä laitteen pois päältä: Pidä virtakatkaisinta (On/Off) 3 n. kaksi sekuntia painettuna. Ohje: Kun auton sytytysvirta on katkaistu, laite sammuu automaattisesti yhden tunnin kuluttua auton akun säästämiseksi. Äänenvoimakkuuden säätö VAARA! Suuri äänenvoimakkuus Liian suuri äänenvoimakkuus vahingoittaa kuuloasi ja etkä kuule varoittavia äänimerkkejä! Laite mykistyy, kun CD-vaihtaja vaihtaa CD-levyä tai audiolähde vaihtuu. Tämän mykistystauon aikana äänenvoimakkuutta voidaan kylläkin muuttaa, mutta sitä ei voi kuulla. Älä nosta äänenvoimakkuutta tällaisen mykistystauon aikana. Säädä äänenvoimakkuus aina kohtuulliseksi. Kierrä äänenvoimakkuuden säädintä 4. Tämän hetkinen äänenvoimakkuus ilmoitetaan näytössä ja sitä käytetään kaikkien audiolähteiden asetuksena. Ohjeita: Voit säätää äänenvoimakkuuden myös puhelun/navigointitiedotuksen aikana äänenvoimakkuussäätimellä 4 puhelun tai tiedotuksen ajaksi. 15

16 Käyttöönotto Puhelun/navigointitiedotuksen aikana voit säätää puhelun tai tiedotuksen äänenvoimakkuuden jakosuhteen. Lue sitä varten luku "Äänensävyasetukset", jakso "Äänenvoimakkuus". Laitteen mykistäminen Paina virtakatkaisinta (On/Off) 3. Näyttöön tulee "MUTE". Mykistyksen poistaminen: Paina uudelleen virtakatkaisinta (On/Off) 3. TAI Kierrä äänenvoimakkuuden säädintä 4. Katkaisuajan muuttaminen (OFF TIMER ) Kun otat etupaneelin pois, laite kytkeytyy tehdasasetuksen mukaisesti automaattisesti 15 sekunnin kuluttua pois päältä. Voit muuttaa tätä katkaisuaikaa: Paina näppäintä MENU/OK 9. Paina kippipainiketta =, kunnes näyttöön tulee "VARIOUS MENU". CD C mp3 VARIOUS MENU USER MENU Avaa valikko painamalla kippipainiketta Paina kippipainiketta = niin monta kertaa, kunnes näyttöön tulee "OFF TIMER". MIX ROCK POP CLAS RPT Hae asetus näyttöön painamalla kippipainiketta Tämän hetkinen katkaisuaika tulee näyttöön. Muuta katkaisuaikaa painamalla kippipainiketta tai =. Voit säätää katkaisuajan sekunnin välillä. Laitteen palautus tehdasasetuksiin (NORMSET) Voit palauttaa laitteen takaisin tehdasasetuksiin (ks. liite A1). Tällöin henkilökohtaiset asetuksesi, esim. oma tervetulotekstisi, poistetaan. Paina näppäintä MENU/OK 9. Paina kippipainiketta =, kunnes näyttöön tulee "VARIOUS MENU". CD C mp3 VARIOUS MENU USER MENU Avaa valikko painamalla kippipainiketta Paina kippipainiketta =, kunnes näyttöön tulee "NORMSET". Pidä kippipainiketta : n. neljän sekunnin ajan painettuna. Näyttöön tulee "NORMSET OK". Laite palautetaan tehdasasetuksiin. MIX ROCK POP CLAS RPT 16

17 Käyttö Käyttö Tähän olemme koonneet tietoja, joiden avulla saat yleiskuvan laitteen valikoiden käytöstä: Tärkeimmät näppäimet valikoiden käyttöön Audiolähteiden tärkeimmät toiminnot Audiolähteiden näytöt Näppäimet valikon käyttöön Laite sisältää valikoita, joiden kautta voit muuttaa esimerkiksi äänensävyasetuksia. Valikkojen käytössä tarvitaan seuraavia näppäimiä: Kun haluat avata valikon: MENU/OK-näppäimellä < voit avata milloin tahansa User-valikon, josta käsin voit tehdä kaikki asetukset, esim. äänenvoimakkuuden esiasetukset ja taajuuskorjainasetukset. Ohje: Valikkoa ei voi avata silloin, kun laite on mykistetty ("MUTE"). Kun haluat valita jonkun valikkokohdan: Vieritä valikoita kippipainikkeella tai =. Avaa valikkokohta kippipainikkeella Kun haluat muuttaa asetusta: Valikoissa saat muutettua haluamasi valikkokohdan asetusta kippipainikkeella tai =. Voit esim. korottaa ( ) tai vähentää ( ) bassoa. Tämä asetus on heti voimassa ja se tallentuu automaattisesti. Voit poistua valikosta seuraavilla tavoilla: MENU/OK-näppäimellä < vahvistat asetuksen ja vaihdat yhden valikkotason takaisinpäin. Vahvista kirjoittamasi tekstit (esim. oma tervetulotekstisi) aina MENU/OK-näppäimellä <, jotta saat tallennettua tekstimuutoksen. ESC-näppäimellä 5 palaat takaisin aktiivisen audiolähteen näyttöön. Kirjoitettuja tekstejä ei tallenneta automaattisesti. Kun painat ESC-näppäintä 5, tekstin kirjoittaminen keskeytyy ilman tallennusta. Kaikki muut asetukset tallennetaan muistiin. Jos et tee mitään valikoissa, näyttö palaa noin 8 sekunnin kuluttua automaattisesti takaisin audiolähteen näkymään. Tekemäsi asetukset - kirjoitettuja tekstejä lukuun ottamatta - tallennetaan muistiin. 17

18 Käyttö Audiolähteiden toiminnot Musiikin kuuntelun aikana joitakin toimintoja, esim. musiikin kelausta eteen- tai taaksepäin, käytetään kippipainikkeilla ja : sekä ja =. Audiolähde Näppäin Viritin Audio- CD MP3-/ WMA- CD USB CDC AUX SOURCE (audiolähteen valinta) Tuner USB CD (CD-R) FRONT- AUX-IN CDC/ REAR- AUX-IN BAND (virittimen, aaltoalueen valinta) Pidä tai painettuna Radioasemien Kelaaminen eteen-/taaksepäin Paina lyhyesti tai viritys Edellinen/seuraava kappale Paina lyhyesti tai Asemanhaku Edellinen/seuraava CD/kansio TRAF (liikennetiedotus ) Paina MENU/OK kaksi sekuntia Paina asemanäppäintä 3 (Pause) Paina asemanäppäintä 4 RPT (jatkuva toisto ) Paina asemanäppäintä 5 MIX (satunnaissoitto ) Aseman avaaminen (lyhyt), tallennus (pitkä painallus) FM1 FM2 OFF ON FMT MW LW Radioasemien/kappaleiden esittely (SCAN ) OFF TRK OFF ALL DIR OFF TRK DIR ALL OFF PAUSE PLAY DIR OFF TRK DIR ALL OFF OFF DISC TRACK OFF ALL CD Ei voida ohjata laitteesta. 18

19 Käyttö Audiolähteiden näytöt Jos olet valinnut jonkun audiolähteen, näkyviin tulee vastaava näyttö. Kaikki näytöt sisältävät seuraavat näytön osat: Tunnuksesta näet, että liikennetiedotustoiminto on kytketty päälle. Tunnus CD C ilmoittaa, onko CD-aukossa CD-levy (tunnus CD) vai onko järjestelmään kytketty CD-vaihtaja (tunnus CD C). Kun soitat CD-levyä, näkyviin tulee lisäksi kehys. Tekemäsi äänensävyn esiasetuksen (Presets) näet näytön oikeassa reunassa olevasta tunnuksesta, esim.: ROCK. Virittimen näyttö A B C D FM1 NDR 92.1 MHz 06:17 F E 2 A Liikennetiedotustoiminto B Aaltoalue/muistitaso C Aseman nimi D Äänensävyn esiasetus (PRESET) E Kellonaika F Taajuus ROCK POP CLAS Audio-CD-levyn näyttö A B C D E F CD C Track 03 01:23 CD TEXT 06:17 J H MIX ROCK CLAS REPEAT A Liikennetiedotustoiminto B CD-näyttö C Kappaleen numero D Soittoaika E Äänensävyn esiasetus (PRESET) F Satunnaissoitto (MIX) G Jatkuva toisto (RPT) H Kellonaika (näytetään vain kellonajan näyttötilassa) 1 I CD-teksti (levy, esittäjä, kappaleen nimi) 2 G 1 Audio-CD-näytössä voit aktivoida tai deaktivoida kellonajan näyttötilan ESC/DIS -näppäimellä 5. 2 Jos CD-levylle ei ole tallennettu mitään CD-tekstiä, näyttöön tulee hetkeksi ilmoitus "NO CD TEXT". 19

20 Käyttö MP3-näyttö A B C D E CD-vaihtajan näyttö A B C D E F CD TRACK NAME mp3 MP3 INFO 01:23 MIX ROCK POP CLAS REPEAT CD C 03 01:23 Track Disc 02 06:17 MIX ROCK POP CLAS REPEAT J H G F J H G A Liikennetiedotustoiminto B CD-näyttö 3 C Kappaleen nimi (tiedostonimi) D Äänensävyn esiasetus (PRESET) E Satunnaissoitto (MIX) F Jatkuva toisto (RPT) G Soittoaika 4 H MP3-info (levy, esittäjä) 5 J MP3-näyttö A Liikennetiedotustoiminto B CD-vaihtaja-näyttö C Kappaleen numero D Soittoaika E Äänensävyn esiasetus (PRESET) F Satunnaissoitto (MIX) G Jatkuva toisto (RPT) H Kellonaika 6 I CD-levyn numero Ohje: MP3-näyttö tulee näkyviin, kun soitat CD-levyä tai USB-tietovälinettä, jolla on MP3- tai WMA-tiedostoja. 3 Jos soitat MP3-/WMA-CD-levyä, CD-tunnus näkyy näytössä kehystettynä. 4 Voit vaihtaa MP3-näytössä ESC/DIS -näppäimen 5 avulla soittoajan, kellonajan ja selauskäytön näyttötilan välillä. 5 Levy ja esittäjä ilmoitetaan vain silloin, jos ne on tallennettu MP3-kappaleen ID3-tageihin. 6 CD-vaihtaja-näytössä voit kytkeä kellonajan näytön päälle ja pois ESC/DIS -näppäimellä 5. 20

21 Viritinkäyttö Viritinkäyttö Tällä laitteella voit vastaanottaa radioasemia taajuusalueilla FM (ULA), MW ja LW. Laitteen asetus alueelle Eurooppa, USA tai Thaimaa Laite on säädetty ostomaassa käytetyille taajuusalueille ja lähetintekniikoille. Voit säätää tätä asetusta Euroopan, USA:n tai Thaimaan erilaisille taajuusalueille sopivaksi. Sitä varten laitteen täytyy olla kytketty pois päältä : Paina samanaikaisesti asemanäppäintä 3 MIX 9 ja -näppäintä 8 kytkiessäsi laitteen päälle. Näyttöön tulee asetus "EUROPE". Paina kippipainiketta tai =, kun haluat vaihtaa alueiden EUROPE, USA ja THAI välillä. Vahvista asetus MENU/OK-näppäimellä <. Ohje: Tässä käyttöohjekirjassa kuvatut viritintoiminnot perustuvat Euroopan alueelle (viritinasetus "EUROPE"). Viritinkäytön käynnistys (BAND) Avaa viritinnäyttö suoraan painamalla BAND-näppäintä 2. TAI Paina SOURCE-näppäintä > niin monta kertaa, kunnes viritinnäyttö tulee näkyviin. Äänentoisto alkaa heti asemalla, jota kuunneltiin viimeksi, mikäli ajoneuvo on tämän aseman lähetysalueella. Virittimen näyttö A B C D FM1 NDR 92.1 MHz 06:17 F E 2 A Liikennetiedotustoiminto B Aaltoalue/muistitaso C Aseman nimi D Äänensävyn esiasetus (PRESET) E Kellonaika F Taajuus Aaltoalueen/muistitason asetus Voit virittää ja tallentaa aaltoalueiden FM, MW ja LW radioasemia. Kummallakin aaltoalueella MW ja LW on käytettävissä kulloinkin 5 asemapaikkaa sisältävä muistitaso. Aaltoalueella FM on käytettävissä 3 muistitasoa, jotka niin ikään ROCK POP CLAS 21

22 Viritinkäyttö sisältävät kulloinkin 5 muistipaikkaa: FM1, FM2 ja FMT. Paina valikossa "TUNER" BAND-näppäintä 2, kun haluat vaihtaa aaltoalueiden tai muistitasojen välillä: FM1 FM2 FMT MW LW Sitten voit tehdä tällä aaltoalueella/muistitasolla seuraavat toiminnot : Asemien viritys Asemien tallennus Asemien viritys Voit virittää asemat kolmella eri tavalla : Asemien automaattinen viritys (asemanhaku) Aseman manuaalinen haku Tallennetun aseman valinta Asemanhaku Paina kippipainiketta tai =. Kun pidät kippipainiketta tai = painettuna, automaattinen hakutoiminto ohittaa löydetyt asemat niin kauan, kunnes vapautat kippipainikkeen. Viritin etsii tämän hetkiseltä aaltoalueelta seuraavaa vastaanotettavissa olevaa asemaa. Tällöin huomioidaan asemanhaun säädetty herkkyys (jakso "Asemanhaun herkkyyden muuttaminen") ja tekemäsi asetukset: Asetus "PTY ON" valikossa "TUNER": Viritin etsii asemia, jotka lähettävät asetetun ohjelmatyypin ohjelmaa. Asetus (TRAF-näppäimen ; lyhyt painallus): Viritin virittää yksinomaan liikenneradioasemia päälle. Ohje: Nämä asetukset ovat käytettävissä vain FM-alueella. Asetusten yksityiskohtaisen kuvauksen voit katsoa tämän luvun seuraavista jaksoista. Asemien manuaalinen haku Ohjeita: Asemien manuaalinen viritys on mahdollista vain silloin, kun RDS-toiminnot on kytketty pois päältä. Jos olet aktivoinut asetuksen "RDS ON" (TRAF-näppäimen ; pitkä painallus), voit selata asemaketjuja, joita on vastaanotettu jo aikaisemmin tällä laitteella. Kun haluat muuttaa taajuutta 100 khz:n askelin: Paina kippipainiketta tai Tallennetun aseman valinta Valitse haluamasi aaltoalue tai haluamasi muistitaso BAND-näppäimellä 2. Paina yhtä asemanäppäintä 9. Tallennettu asema alkaa kuulua, edellyttäen että laite pystyy vastaanottamaan sitä auton sen hetkisessä sijaintipaikassa. Näyttöön tulee aseman taajuus tai nimi, mikäli asema välittää näitä RDS-tietoja. 22

23 Viritinkäyttö Asemien tallennus Voit tallentaa asemia kahdella eri tavalla: Asemien manuaalinen tallennus Asemien automaattinen haku ja tallennus (Travelstore) Asemien manuaalinen tallennus Kun olet virittänyt aseman, voit tallentaa sen seuraavalla tavalla: Paina noin kahden sekunnin ajan sitä asemanäppäintä 9, jolle haluat kohdentaa kyseisen aseman. Näyttöön tulee aseman taajuus tai nimi. Asema on tallennettu muistiin. Asemien automaattinen haku ja tallennus (TRAVELSTORE) Voit hakea automaattisesti alueen viisi parhaiten kuuluvaa FM-asemaa ja tallentaa ne muistitasolle FMT. Muistitasolle FMT aiemmin tallennetut radioasemat poistuvat muistista automaattisesti uuden haun yhteydessä. Paina valikon "TUNER" BAND-näppäintä 2 yli kahden sekunnin ajan. Näyttöön tulee "FM - TRAVELSTORE". Viritin aloittaa automaattisen asemanhaun. Kun haku on päättynyt, muistitasolle FMT muistipaikkaan 1 tallentunut radioasema jää kuulumaan. Asemanhaun herkkyyden muuttaminen (SENSITIVITY) Asemahaun herkkyyden asetus määrää, löytääkö automaattinen asemanhaku vain hyvin kuuluvat radioasemat vai myös heikommin kuuluvat radioasemat, joiden vastaanotossa ehkä esiintyy kohinaa. Voit säätää asemanhaun herkkyyden erikseen aaltoalueille FM ja AM (MW/LW). Valitse se aaltoalue, jonka asemanhaun herkkyyden haluat säätää. Paina MENU/OK-näppäintä <. Paina kippipainiketta =, kunnes näyttöön tulee "TUNER MENU". Avaa valikko painamalla kippipainiketta Paina kippipainiketta tai = niin monta kertaa, kunnes näyttöön tulee "SENSITIVITY". Avaa valikko painamalla kippipainiketta Näyttöön tulee asemanhakuherkkyyden voimassa oleva arvo. "SENSHI6" tarkoittaa suurinta mahdollista herkkyyttä. "SENSLO1" vähäisintä. Aseta haluamasi herkkyys kippipainikkeella tai =. Kaikkien vastaanottokelpoisten asemien esittely (SCAN) Voit antaa laitteen esitellä aaltoalueen kaikki vastaanottokelpoiset asemat. Esittelyaika voidaan säätää niin kuin luvussa "Käyttäjäasetukset" on kuvattu. Valitse se aaltoalue (FM, MW, LW), jonka vastaanottokelpoisista asemista haluat esittelyn. Pidä MENU/OK-näppäintä < painettuna noin kahden sekunnin ajan. 23
