1 Manta 3000 ja keskuspölynimurien käyttö- ja huolto-ohje

2 Sisällysluettelo 1 ALLAWAY MANTA -KESKUSPÖLYNIMURIJÄRJESTELMÄ Keskusyksikkö Pölyputkisto ja imurasiat Siivousvälineet Esierottelija MANTA -KESKUSPÖLYNIMURIN KÄYTTÖ Keskusyksikön toimintatilat Imurointi keskuspölynimurijärjestelmällä Siivousvälineiden puhdistus Suodattimen puhdistus ja roskapussin vaihto YLLÄPITOHUOLTO Suodattimen pesu ja vaihto Alaimusuodattimen huolto KÄYTÄNNÖLLISIÄ VINKKEJÄ Jos keskusyksikkö ei käynnisty Jos imuteho on huonontunut Putkiston tarkastus Putkiston tiiviystarkastus KESKUSYKSIKÖN TIEDOT Tekniset tiedot Manta sähkökaavio Manta sähkökaavio EY-Vaatimustenmukaisuusvakuus sähkölaitteille VARAOSALUETTELO HUOLTOMUISTIO...15 Ohjeen käyttäjälle: Varmista, että järjestelmä on toteutettu kaikilta osin alkuperäisillä Allaway-osilla ja ohjeiden mukaisesti. Tutustu ohjeeseen huolella. Käytä ja huolla järjestelmää käyttö- ja huolto-ohjeiden mukaisesti. Siten varmistat järjestelmän toimivuuden ja pitkäikäisyyden. Suunnittelussa, asennuksessa ja käytössä tulee noudataa voimassa olevia viranomaismääräyksiä. Ohjeessa esiintyvät symbolit VAROITTAA LISÄTIETOA/-INFORMAATIOTA Pidätämme oikeuden muutoksiin. 2

3 1 ALLAWAY MANTA -KESKUSPÖLYNIMURIJÄRJESTELMÄ Keskuspölynimurijärjestelmä käsittää siivousvälineet, imurasiat, pölyputkiston ja keskusyksikön. Manta-keskuspölynimurijärjestelmä on tarkoitettu roskien ja huonepölyn tms. imurointiin hotelleissa, kirjastoissa, päiväkodeissa, kouluissa jne. Mikäli imuroidaan vettä, märkiä roskia, suuria määriä hiekkaa tai muuta normaalista huonepölystä poikkeavaa, tulee käyttää asianmukaista Allawayesierottelijaa. 1.1 Keskusyksikkö Keskusyksikössä [kuva 1] on suodattimella varustettu pölynerotin, roskasäiliö ja sivukanavapuhallin ohjauskeskuksineen. Ohjauskeskuksessa on käyttöä ja huoltoa varten tarvittavat kytkimet. Yhtäaikaisten käyttäjien lukumäärä riippuu pölyputkiston toteutuksesta [siivousalueet] ja keskusyksikkötyypistä. Manta 3000 on tarkoitettu yhden [1] käyttäjän järjestelmäksi ja Manta 6000 yhden [1] tai kahden [2] käyttäjän järjestelmäksi. Pidempiaikainen oleskelu toiminnassa olevan keskusyksikön lähellä ei ole melun takia suositeltavaa. Äänitaso on 70 db(a) ±2 db. Suosittelemme, että keskusyksikön sijoitustila pidetään lukittuna. 1.2 Pölyputkisto ja imurasiat Kuva 1 Usean käyttäjän järjestelmissä on pölyputkisto suunniteltu siten, että jokaiselle käyttäjälle johtaa yksi imulinja keskusyksiköltä kyseiselle siivousalueelle [kuva 4]. Useamman käyttäjän yhtäaikainen liittyminen samaan Ø 44 mm imulinjaan heikentää imutehoa ja aiheuttaa tukosriskin. Sen sijaan eri imulinjoissa voi yhtä aikaa olla keskusyksikön mukainen määrä yhtäaikaisia siivoojia. Imurasiat on sijoitettu rakenteisiin siten, että kaikkiin siivottaviin tiloihin yletytään. Imurasiat ovat ilmatiiviitä ja niiden yhteydessä on käynnistinjärjestelmä, jolla keskusyksikkö käynnistyy. Teräsimurasioissa on magneettitoiminen reed-käynnistys [kuva 2]. Usean yhtäaikaisen käyttäjän järjestelmässä imurasioita avataan usein putkiston ollessa alipaineinen, siksi imurasioiden tulee olla vahvarakenteisia teräsimurasioita. Kuva 2 ON OFF 1.3 Siivousvälineet Siivousvälineet koostuvat imuletkuasennelmasta, teleskooppijatkovarresta ja suulakkeista. Kaikki osat ovat hankittavissa erikseen tai valmiina siivousvälinesarjoina. Siivousvälineitä hankittaessa varmista imuletkuasennelman oikea imuletkuholkki: Imuletkuholkki REED, imuletkuholkki REED + AVAIN. 1.4 Esierottelija Mikäli imuroidaan nesteitä, märkiä roskia, suuria määriä hiekkaa tai muuta normaalista huonepölystä poikkeavaa, tulee käyttää asianmukaista Allaway-esierottelijaa. Esierottelija suojaa putkistoa kulumiselta ja vahingoittumiselta. Keskuspölynimurilla ei saa missään tapauksessa (ei esierottelijallakaan) imuroida herkästi syttyviä aineita! Ilmavirran synnyttämä staattinen sähkö voi aiheuttaa kipinän, joka voi sytyttää herkästi syttyvän aineen! Säilytä ohje tallessa myöhempää käyttöä varten! 3

4 2 MANTA-KESKUSPÖLYNIMURIN KÄYTTÖ 2.1 Keskusyksikön toimintatilat Toimintatila valitaan keskusyksikön käyttökytkimestä [kuva 3]. 0 = huoltoasento Kytkimen ollessa 0-asennossa keskusyksikkö ei käynnisty. Valitse tämä asento aina kun; KÄYTTÖKYTKIN tyhjennät roskasäiliötä huollat suodatinta laitteistoa ei haluta pitää käyttövalmiudessa. TEST = koekäyttöasento Palautuva asento jolla voidaan koekäyttää keskusyksikköä. Kuva 3 AUTO = käyttövalmiusasento Normaalin käytön valmiusasento. Keskusyksikkö käynnistyy tällöin imurasioilta. Käyttökytkimen 0-asento ei katkaise virtaa keskusyksiköstä. Mikäli laiteen sähköisiä osia huolletaan tai kiinteistö ja järjestelmä on pidempään käyttämättä, kytke keskusyksikkö irti sähköverkosta irrottamalla kolmivaihepistotulppa pistorasiasta. 2.2 Imurointi keskuspölynimurijärjestelmällä Keskusyksikön ollessa valmiustilassa [ks. kohta 2.1 Keskusyksikön toimintatilat] voi imuroinnin aloittaa työntämällä imuletkun letkuholkin imurasiaan ja kääntämällä punaisen magneettikäynnistysholkin käynnistysasentoon [ks. kohta 1.2 Pölyputkisto ja imurasiat]. Imurasian kannen avaaminen vaatii voimaa, jos järjestelmä on jo käynnissä ja putkistossa on alipaine. Usean käyttäjän järjestelmässä huomioi järjestelmän siivousaluejako [esim. kuva 4], jotta imuteho ja roskien kuljetuskyky putkistossa on riittävä. Tarpeeton imurasioiden aukipitäminen vähentää muilta siivousalueilta imutehoa. Keskusyksikön vaurioitumisvaaraa ei ole, vaikka imurasioita olisi käytössä useampiakin yhtä aikaa, mutta imurointiteho suulakkeessa heikkenee merkittävästi ja raskaita roskia (kivet yms.) imuroitaessa tukosten mahdollisuus kasvaa kuljetuskyvyn heiketessä. Tahmeat aineet ja suuret lasinsirpaleet saattavat aiheuttaa putkistotukoksia. Keskuspölynimurilla ei saa imuroida nesteitä, ellei käytä asianmukaista esierottelijaa. Imurasioissa on siepparit, joihin suuret imuletkuun menneet esineet tarttuvat. Pitkähköt esineet jäävät imurasian kulmayhteeseen, josta ne on helppo poimia pois. Kuva 4 4

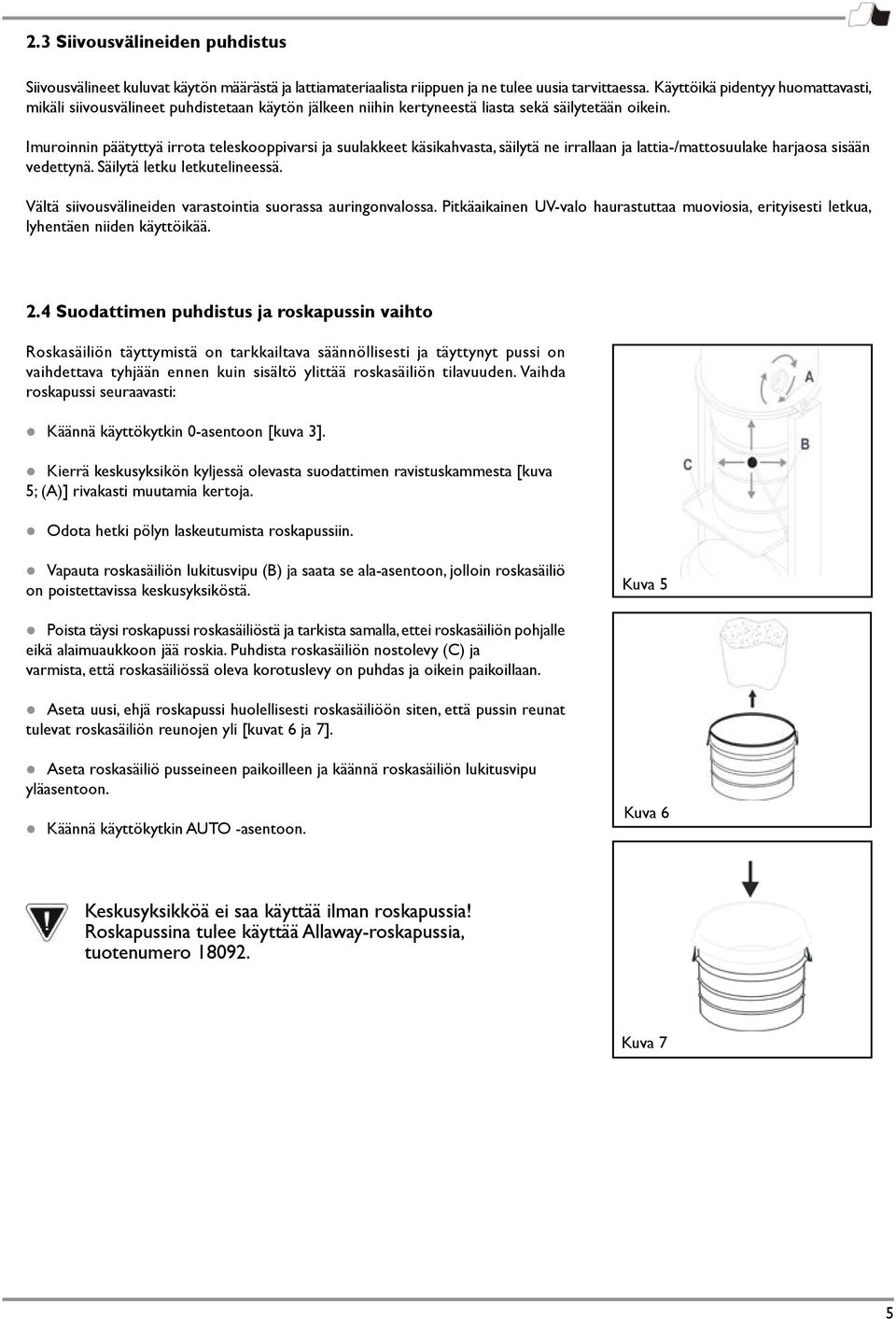

5 2.3 Siivousvälineiden puhdistus Siivousvälineet kuluvat käytön määrästä ja lattiamateriaalista riippuen ja ne tulee uusia tarvittaessa. Käyttöikä pidentyy huomattavasti, mikäli siivousvälineet puhdistetaan käytön jälkeen niihin kertyneestä liasta sekä säilytetään oikein. Imuroinnin päätyttyä irrota teleskooppivarsi ja suulakkeet käsikahvasta, säilytä ne irrallaan ja lattia-/mattosuulake harjaosa sisään vedettynä. Säilytä letku letkutelineessä. Vältä siivousvälineiden varastointia suorassa auringonvalossa. Pitkäaikainen UV-valo haurastuttaa muoviosia, erityisesti letkua, lyhentäen niiden käyttöikää. 2.4 Suodattimen puhdistus ja roskapussin vaihto Roskasäiliön täyttymistä on tarkkailtava säännöllisesti ja täyttynyt pussi on vaihdettava tyhjään ennen kuin sisältö ylittää roskasäiliön tilavuuden. Vaihda roskapussi seuraavasti: Käännä käyttökytkin 0-asentoon [kuva 3]. Kierrä keskusyksikön kyljessä olevasta suodattimen ravistuskammesta [kuva 5; (A)] rivakasti muutamia kertoja. Odota hetki pölyn laskeutumista roskapussiin. Vapauta roskasäiliön lukitusvipu (B) ja saata se ala-asentoon, jolloin roskasäiliö on poistettavissa keskusyksiköstä. Kuva 5 Poista täysi roskapussi roskasäiliöstä ja tarkista samalla, ettei roskasäiliön pohjalle eikä alaimuaukkoon jää roskia. Puhdista roskasäiliön nostolevy (C) ja varmista, että roskasäiliössä oleva korotuslevy on puhdas ja oikein paikoillaan. Aseta uusi, ehjä roskapussi huolellisesti roskasäiliöön siten, että pussin reunat tulevat roskasäiliön reunojen yli [kuvat 6 ja 7]. Aseta roskasäiliö pusseineen paikoilleen ja käännä roskasäiliön lukitusvipu yläasentoon. Käännä käyttökytkin AUTO -asentoon. Kuva 6 Keskusyksikköä ei saa käyttää ilman roskapussia! Roskapussina tulee käyttää Allaway-roskapussia, tuotenumero Kuva 7 5

6 3 YLLÄPITOHUOLTO Käännä käyttökytkin aina 0-asentoon (kohta 3.1) ja poista alipaine avaamalla imurasia, kun tyhjennät roskasäiliötä, puhdistat suodatinta tai teet muuta huoltoa. Varo koskettamasta koneen takaosasta näkyvää moottoria tai sivukanavapuhallinta. Niiden lämpötila voi olla jopa 80 o C. Sähkömoottorissa, sivukanavapuhaltimessa ja muissa sähkölaitteissa ei ole mitään käyttäjän huollettavia osia. Vikatapauksessa irrota laite sähköverkosta esim. irrottamalla kolmivaihepistotulppa pistorasiasta ja ota yhteyttä valtuutettuun Allaway-huoltoliikkeeseen. 3.1 Suodattimen pesu ja vaihto Puhdista keskusyksikön suodatin pesemällä tai vaihda se, kun imuteho on laskenut, kuitenkin viimeistään pölysäiliön tyhjennyksen jälkeen. Suodattimen voi pestä 40 C lämpötilassa käyttäen normaalia pesuainetta. Huuhtele suurin osa liasta pois ennen pesua. Harjaa suodatin sileäksi pesun jälkeen, kun suodatin on vielä hieman kostea. Suodattimen on oltava kuiva ennen paikoilleen asentamista. Suodattimen voi halutessaan kuivata kuivausrummussa käyttäen matalaa lämpötilaa. E D Kuva 8 Suodatin kestää normaalisti 5-8 pesukertaa. Tarkasta pesty suodatin huolellisesti ja vaihda kulunut tai vaurioitunut suodatin uuteen. Suodattimena tulee käyttää Allawayn suodatinta, tuotenumero F G Suorita suodattimen vaihto tai pesu seuraavasti: Käännä käyttökytkin 0-asentoon. Ravista pöly suodattimesta ja tyhjennä roskasäiliö kohdan 2.4 mukaisesti. Irrota keskusyksikön päällä oleva silmukkamutteri (D) ja poista keskusyksikön hattu (E) [kuva 8]. Kuva 9 H Irrota keskusyksikön sivulla olevat silmukkamutterit (F) ja avaa keskusyksikön takana oleva letkukiristin (G) [kuva 9]. Nosta suodatinkammio (H) pois paikaltaan [kuva 10]. Avaa suodattimen kiristyspanta [kuva 10; I]. Avaa suodattimen kiinnitysnauhat [kuva 11; J]. Vaihda tai pese suodatin ohjeen mukaan. Puhdista suodatinkammion pinnat ja suodattimen kiristyspanta. Suorita kokoonpano päinvastaisessa järjestyksessä. Kiinnitä suodatin sellaiselle kireydelle, että ravistuskammesta [A] pyöritettäessä tuntuu pieni jaksoittainen vastus. Kiristä suodattimen kiristyspanta tiukkaan. Vaihda kiristyspanta tarvittaessa uuteen. Kuva 10 A I Käännä käyttökytkin AUTO-asentoon. Kuva 11 J 6

7 Mikäli keskusyksikköä on käytetty vaurioituneen tai puutteellisesti paikoillaan olleen suodattimen kanssa, siivousjärjestelmä tulee tarkastaa valtuutetun Allawayhuoltoliikkeen toimesta. Muut puhdistustavat voivat vaurioittaa suodatinta ja aiheuttaa laitevaurion! 3.2 Alaimusuodattimen huolto Allaway Manta -keskusyksikössä on alaimujärjestelmä, jonka tehtävä on pitää roskapussi paikallaan roskasäiliössä. Jos roskapussi ei pysy paikallaan [nousee ylös], poista ensin mahdollinen alipaine putkistosta avaamalla imurasia ja tarkista seuraavat asiat: Roskapussi on ehjä ja asennettuna roskasäiliöön ohjeiden mukaisesti. Roskasäiliön reunatiivisteen ja keskusyksikön kartion välissä ei ole roskia. Roskasäiliön yläreunan ja pohjan tiivisteet ovat ehjiä ja asianmukaisesti paikoillaan. Roskasäiliön pohjalla oleva reiällinen korotuslevy on ehjä ja puhdas sekä oikein paikoillaan. K Kuva 12 L Jos edellä mainitut asiat ovat kunnossa ja roskapussi nousee edelleen ylös roskasäiliössä, puhdista keskusyksikön alaimujärjestelmä seuraavasti: M Käännä käyttökytkin 0-asentoon. Avaa alaimusuodattimen (K) kuusioruuvi (L) [kuva 12]. Poista ja puhdista suodatin (M) ja suodatinkuppi (N) [kuva 13]. O Irrota prosessiletku (O) ja puhdista se ja muut siihen liittyvät osat sekä roskasäiliön nostolevyssä oleva kanava esim. paineilmalla tai metallilangalla. N Kokoa osat paikoilleen. Kuva 13 Käännä käyttökytkin AUTO-asentoon. Suosittelemme, että keskuspölynimurijäjreslemä huolletaan säännollisesti valtuutetun Allaway-huoltoliikkeen toimesta. Näin varmistetaan järjestelmän moitteeton toiminta. Valtuutettujen Allaway-huoltoliikkeiden yhteistiedot löytyvät sivulta 7

8 4 KÄYTÄNNÖLLISIÄ VINKKEJÄ 4.1 Jos keskusyksikkö ei käynnisty Tarkista että keskusyksikön käyttökytkin on asennossa AUTO. Tarkista käynnistyykö keskusyksikkö muilta imurasioilta käynnistystavan mukaisesti. Jos keskusyksikkö käynnistyy käyttökytkimen test -asennossa mutta ei imurasioilta, tarkista että heikkovirtapistoke on kytketty imurasioilta tuleviin käynnistysvirtapiireihin. 4.2 Jos imuteho on huonontunut imurasiassa ei ole virtausta estäviä esineitä imuletku on ehjä, eikä siihen ole tarttunut virtausta estäviä esineitä muut imurasiat on kiinni, eikä niissä ole vuotoja putkisto on tiivis roskasäiliö on tyhjennetty suodatin on huollettu roskasäiliö on oikein paikallaan ja roskasäiliön tiivisteet ovat ehjät. 4.3 Putkiston tarkastus Vaihda roskapussi kohdan 2.4 mukaan. Tarkista ettei poistoputkessa ole lauenneita palopeltejä tai muuta tukosta. Ime talouspaperisuikaleita imurasioiden kautta. Jos paperisuikale löytyy roskapussista, kyseinen väli toimii. Jos testissä löytyy tukos, irrota kokoojaputki keskusyksikön imuyhteestä. Ime toisella tehokkaalla imurilla tukossa olevan haaran imurasioita. Mikäli tukos ei irtoa imemällä ja sen sijainti voidaan paikallistaa, kannattaa tutkia, pääseekö putkistoon helposti käsiksi rakenteita purkamatta tai kohtuullisilla purkutöillä. Jos putkistoon pääsee käsiksi, voi tukoksen yleensä helposti poistaa avaamalla putkiliitoksen. Älä koskaan yritä avata putkistoa ylipaineella esim. paineilmalla, koska ylipaine avaa putkiliitokset! Jos edellä mainituilla toimenpiteillä ei saada järjestelmää toimimaan, ota yhteys valtuutettuun Allaway-huoltoliikkeeseen. 4.4 Putkiston tiiviystarkastus Sulje kaikki imurasiat ja käynnistä keskusyksikkö enintään 1 minuutin ajaksi yhdistämällä käynnistysvirtapiiri metallilangalla. Mikäli 15 sekunnin käynnin jälkeen poistoputkesta tulee ilmaa, putkisto vuotaa. Häiritsevä vuoto on paikallistettava ja korjattava. 8

9 5 KESKUSYKSIKÖN TIEDOT 5.1 Tekniset tiedot MANTA MANTA Nimellisteho 4,0 kw 5,5 kw Sähköliitäntä 32 A:n 3-vaihepistotulppa-asennus 32 A:n 3-vaihepistotulppa-asennus 25 A etusulakkein 25 A etusulakkein Kotelointiluokka IP34 IP34 Turbiinin lämpösuoja on on Turbiinilta mitattu: Suurin ilmamäärä 108 l/sek (390 m³/h) 108 l/sek (390 m³/h) Suurin alipaine noin 32 kpa noin 40 kpa Laitteen äänitaso ±2 db noin 70 db (A) noin 69 db (A) kaiuttomassa tilassa Roskasäiliö 34 litraa 34 litraa Imuletku Ø 32 mm 8 tai 10 metriä 8 tai 10 metriä Korkeus 1965 mm 1965 mm Leveys 600 mm 600 mm Syvyys 650 mm 650 mm Paino 152 kg 159 kg Suurin imumatka - 1 siivooja 70 metriä 100 metriä - 2 siivoojaa - 60 metriä 5.2 Manta sähkökaavio Kuva 14 9

10 5.3 Manta sähkökaavio Kuva EY-Vaatimustenmukaisuusvakuus sähkölaitteille Allaway Oy, Kangasvuorentie 32, Jyväskylä, Finland vakuuttaa, että Keskuspölynimuri MANTA MANTA on valmistettu sitä koskevien harmonisoitujen standardien mukaisesti ja täyttää pienjännitedirektiivin (2006/95/EY) ja sähköisen yhteensopivuusdirektiivin (2004/108/EY) ja konedirektiivin (2006/42/EY) olennaiset vaatimukset. 10

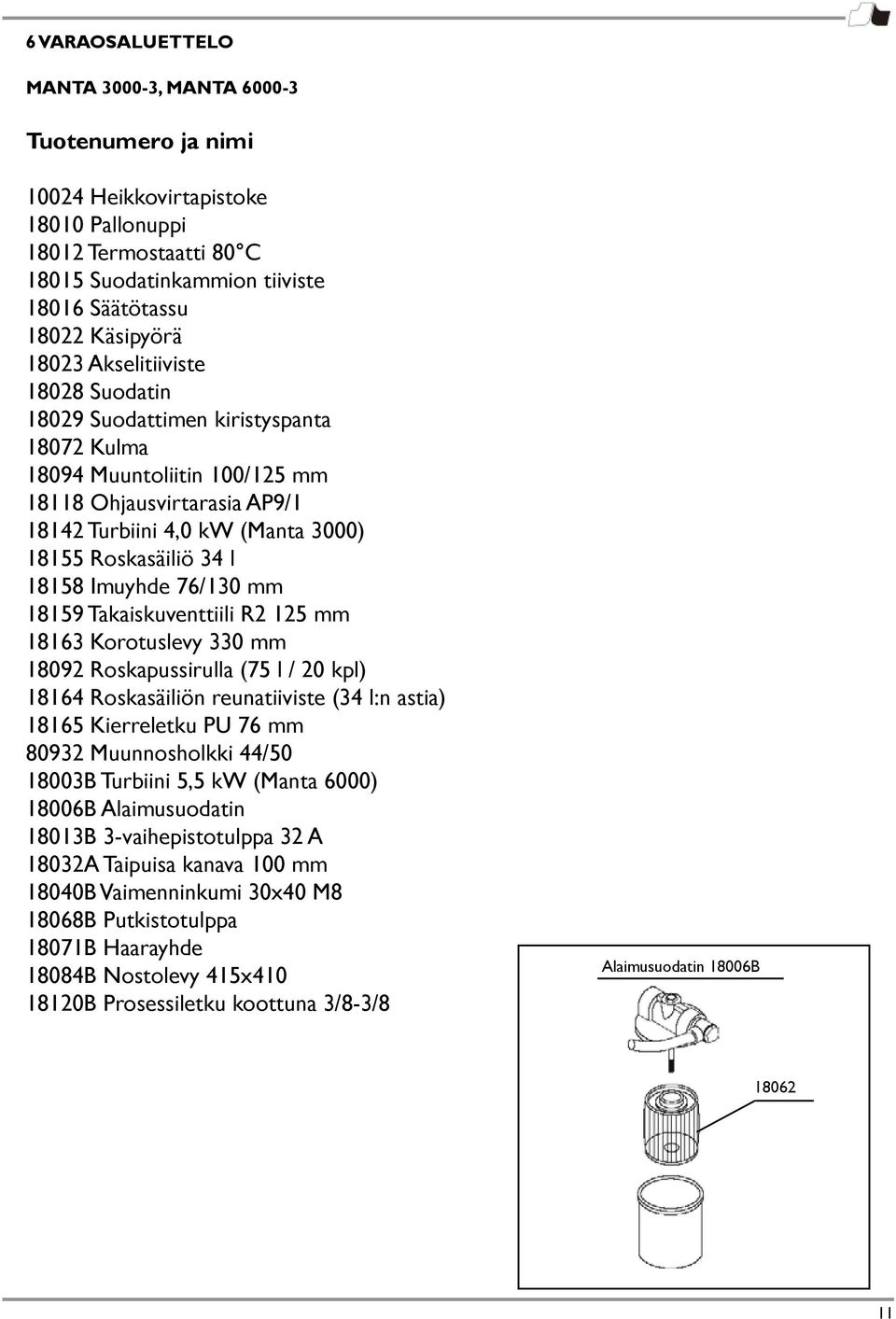

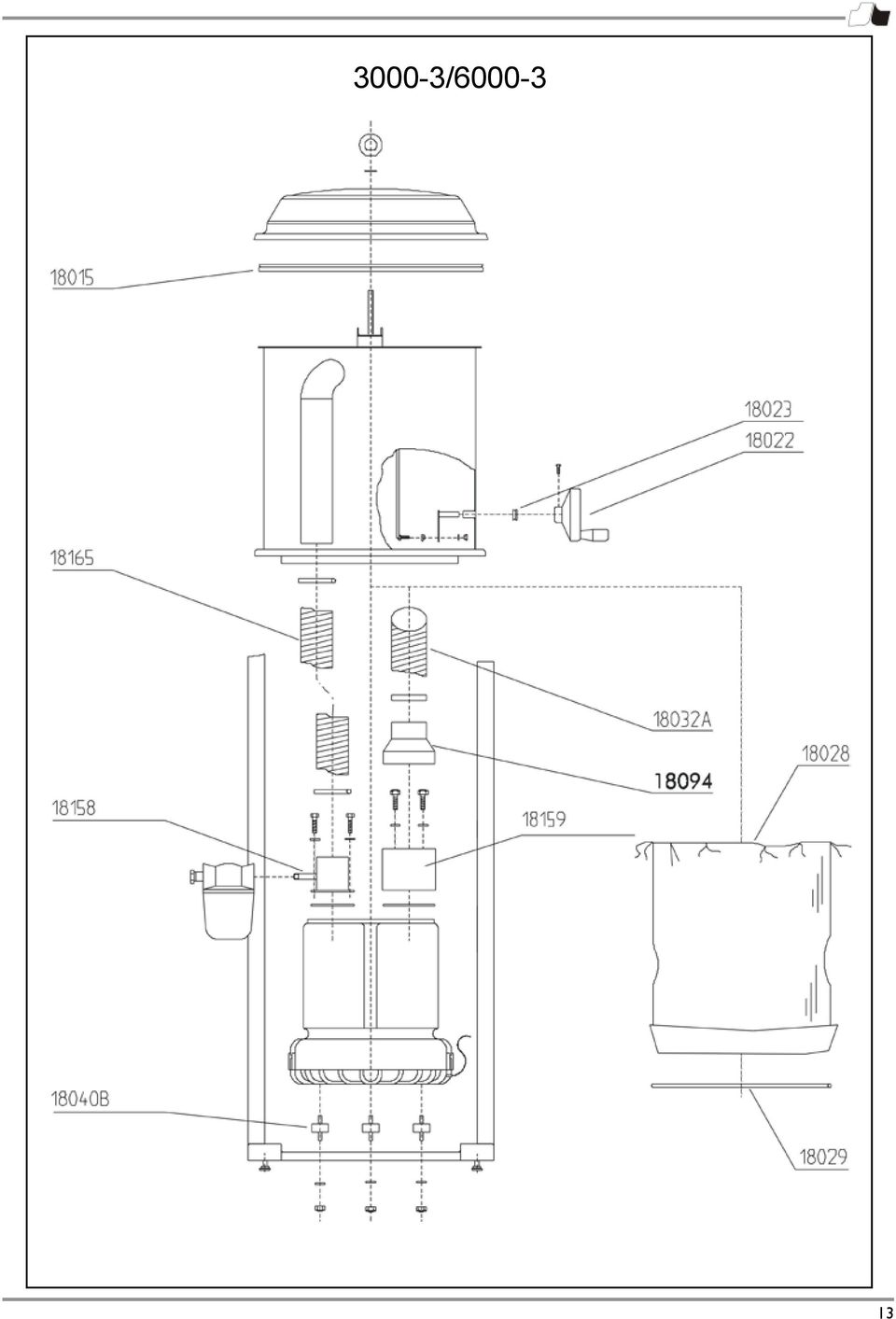

11 6 VARAOSALUETTELO MANTA , MANTA Tuotenumero ja nimi Heikkovirtapistoke Pallonuppi Termostaatti 80 C Suodatinkammion tiiviste Säätötassu Käsipyörä Akselitiiviste Suodatin Suodattimen kiristyspanta Kulma Muuntoliitin 100/125 mm Ohjausvirtarasia AP9/ Turbiini 4,0 kw (Manta 3000) Roskasäiliö 34 l Imuyhde 76/130 mm Takaiskuventtiili R2 125 mm Korotuslevy 330 mm Roskapussirulla (75 l / 20 kpl) Roskasäiliön reunatiiviste (34 l:n astia) Kierreletku PU 76 mm Muunnosholkki 44/ B Turbiini 5,5 kw (Manta 6000) 18006B Alaimusuodatin 18013B 3-vaihepistotulppa 32 A 18032A Taipuisa kanava 100 mm 18040B Vaimenninkumi 30x40 M B Putkistotulppa 18071B Haarayhde 18084B Nostolevy 415x B Prosessiletku koottuna 3/8-3/8 Alaimusuodatin 18006B

12 /6000-3

13 3000-3/

14 /6000-3

15 7 HUOLTOMUISTIO Keskusyksikkö Nro Käyttöönottopvm. Roskasäiliö tyhjennetty Suodatin puhdistettu Alaimusuodatin huollettu Roskasäiliö tyhjennetty Suodatin puhdistettu Alaimusuodatin huollettu 15
