1 Käyttöohje W21 W53 Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta. Suomi

2

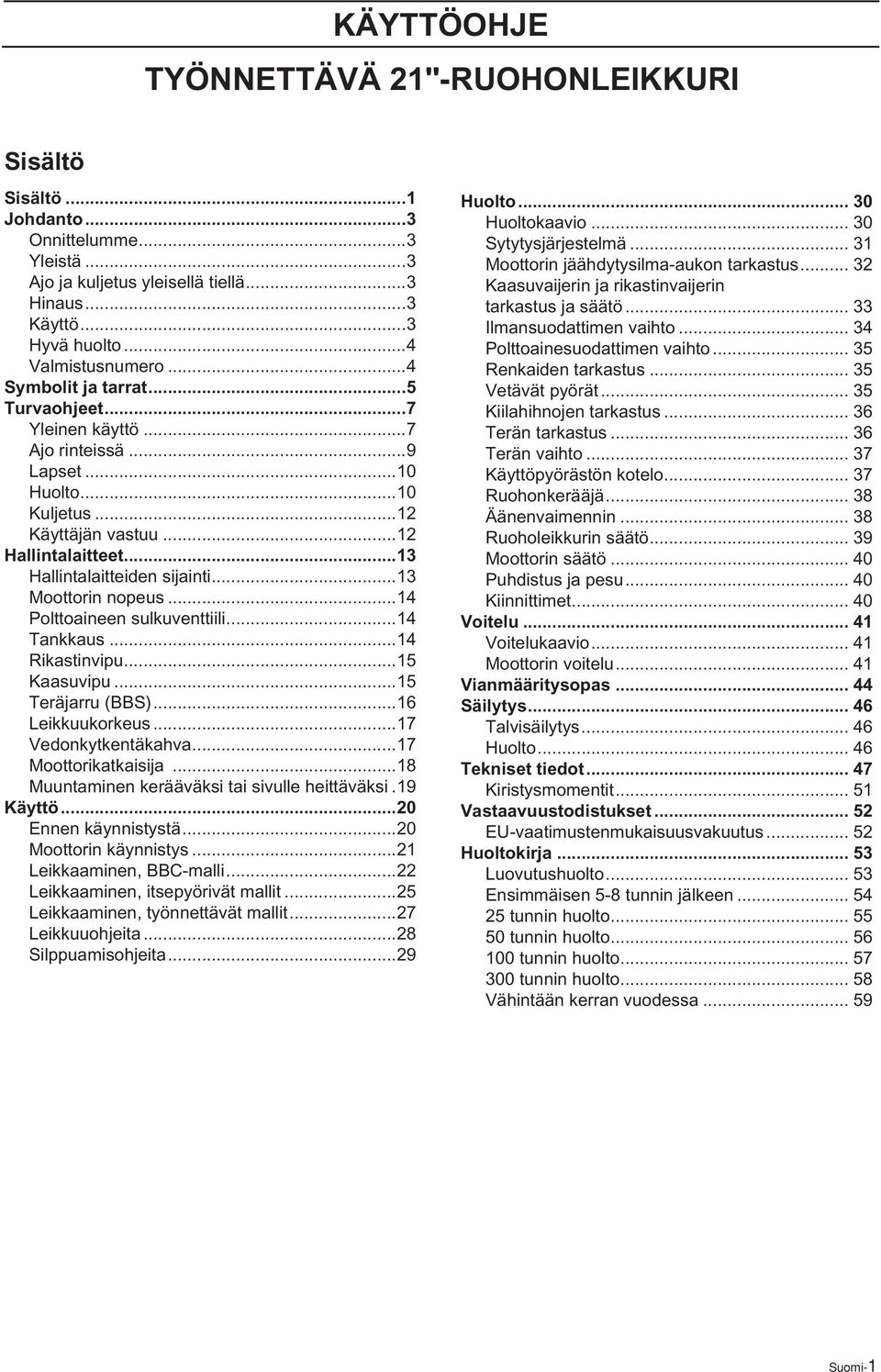

3 KÄYTTÖOHJE TYÖNNETTÄVÄ 21"-RUOHONLEIKKURI Sisältö Sisältö...1 Johdanto...3 Onnittelumme...3 Yleistä...3 Ajo ja kuljetus yleisellä tiellä...3 Hinaus...3 Käyttö...3 Hyvä huolto...4 Valmistusnumero...4 Symbolit ja tarrat...5 Turvaohjeet...7 Yleinen käyttö...7 Ajo rinteissä...9 Lapset...10 Huolto...10 Kuljetus...12 Käyttäjän vastuu...12 Hallintalaitteet...13 Hallintalaitteiden sijainti...13 Moottorin nopeus...14 Polttoaineen sulkuventtiili...14 Tankkaus...14 Rikastinvipu...15 Kaasuvipu...15 Teräjarru (BBS)...16 Leikkuukorkeus...17 Vedonkytkentäkahva...17 Moottorikatkaisija...18 Muuntaminen kerääväksi tai sivulle heittäväksi.19 Käyttö...20 Ennen käynnistystä...20 Moottorin käynnistys...21 Leikkaaminen, BBC-malli...22 Leikkaaminen, itsepyörivät mallit...25 Leikkaaminen, työnnettävät mallit...27 Leikkuuohjeita...28 Silppuamisohjeita...29 Huolto Huoltokaavio Sytytysjärjestelmä Moottorin jäähdytysilma-aukon tarkastus Kaasuvaijerin ja rikastinvaijerin tarkastus ja säätö Ilmansuodattimen vaihto Polttoainesuodattimen vaihto Renkaiden tarkastus Vetävät pyörät Kiilahihnojen tarkastus Terän tarkastus Terän vaihto Käyttöpyörästön kotelo Ruohonkerääjä Äänenvaimennin Ruoholeikkurin säätö Moottorin säätö Puhdistus ja pesu Kiinnittimet Voitelu Voitelukaavio Moottorin voitelu Vianmääritysopas Säilytys Talvisäilytys Huolto Tekniset tiedot Kiristysmomentit Vastaavuustodistukset EU-vaatimustenmukaisuusvakuutus Huoltokirja Luovutushuolto Ensimmäisen 5-8 tunnin jälkeen tunnin huolto tunnin huolto tunnin huolto tunnin huolto Vähintään kerran vuodessa Suomi-1

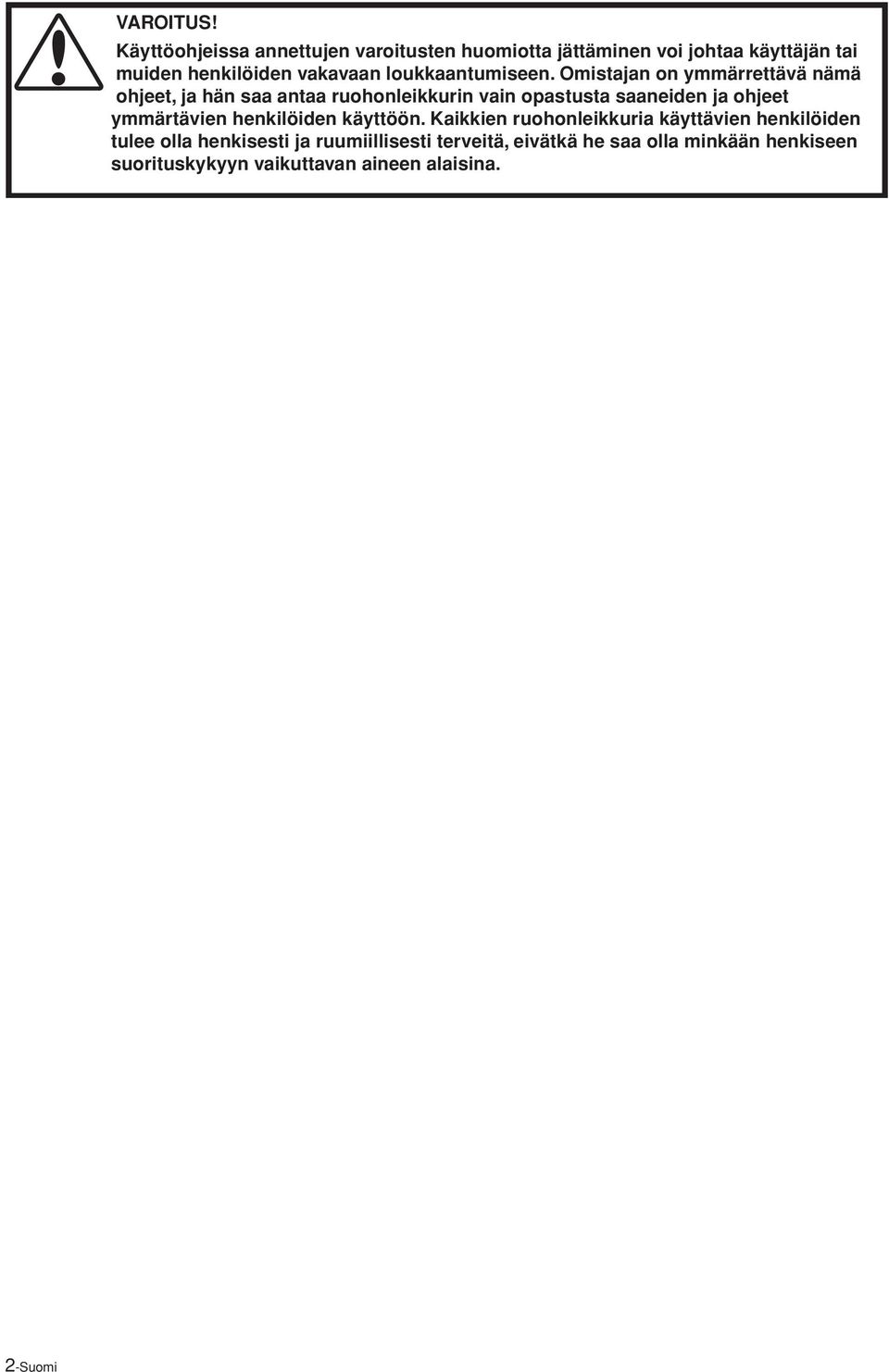

4 VAROITUS! Käyttöohjeissa annettujen varoitusten huomiotta jättäminen voi johtaa käyttäjän tai muiden henkilöiden vakavaan loukkaantumiseen. Omistajan on ymmärrettävä nämä ohjeet, ja hän saa antaa ruohonleikkurin vain opastusta saaneiden ja ohjeet ymmärtävien henkilöiden käyttöön. Kaikkien ruohonleikkuria käyttävien henkilöiden tulee olla henkisesti ja ruumiillisesti terveitä, eivätkä he saa olla minkään henkiseen suorituskykyyn vaikuttavan aineen alaisina. 2-Suomi

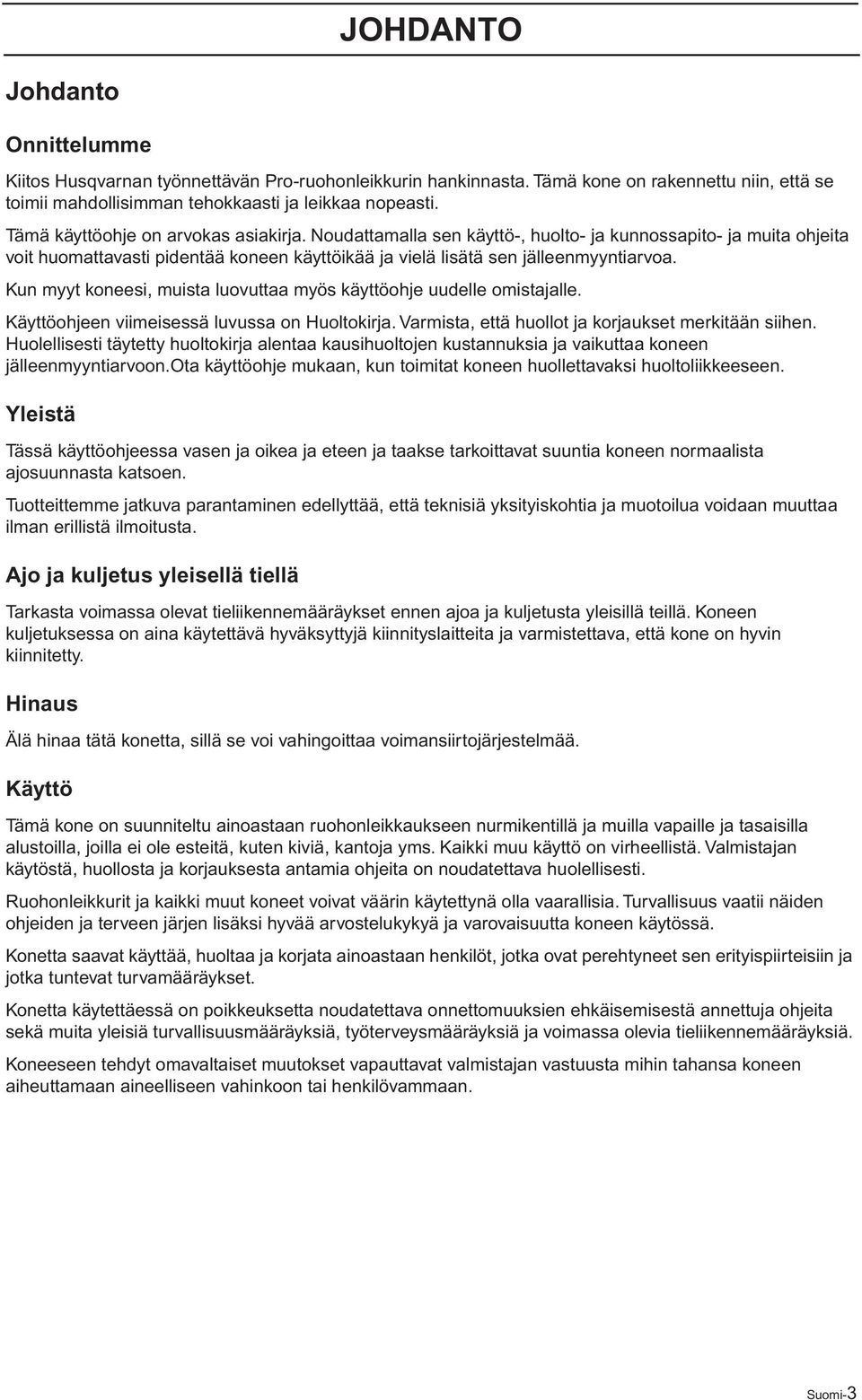

5 JOHDANTO Johdanto Onnittelumme Kiitos Husqvarnan työnnettävän Pro-ruohonleikkurin hankinnasta. Tämä kone on rakennettu niin, että se toimii mahdollisimman tehokkaasti ja leikkaa nopeasti. Tämä käyttöohje on arvokas asiakirja. Noudattamalla sen käyttö-, huolto- ja kunnossapito- ja muita ohjeita voit huomattavasti pidentää koneen käyttöikää ja vielä lisätä sen jälleenmyyntiarvoa. Kun myyt koneesi, muista luovuttaa myös käyttöohje uudelle omistajalle. Käyttöohjeen viimeisessä luvussa on Huoltokirja. Varmista, että huollot ja korjaukset merkitään siihen. Huolellisesti täytetty huoltokirja alentaa kausihuoltojen kustannuksia ja vaikuttaa koneen jälleenmyyntiarvoon.ota käyttöohje mukaan, kun toimitat koneen huollettavaksi huoltoliikkeeseen. Yleistä Tässä käyttöohjeessa vasen ja oikea ja eteen ja taakse tarkoittavat suuntia koneen normaalista ajosuunnasta katsoen. Tuotteittemme jatkuva parantaminen edellyttää, että teknisiä yksityiskohtia ja muotoilua voidaan muuttaa ilman erillistä ilmoitusta. Ajo ja kuljetus yleisellä tiellä Tarkasta voimassa olevat tieliikennemääräykset ennen ajoa ja kuljetusta yleisillä teillä. Koneen kuljetuksessa on aina käytettävä hyväksyttyjä kiinnityslaitteita ja varmistettava, että kone on hyvin kiinnitetty. Hinaus Älä hinaa tätä konetta, sillä se voi vahingoittaa voimansiirtojärjestelmää. Käyttö Tämä kone on suunniteltu ainoastaan ruohonleikkaukseen nurmikentillä ja muilla vapaille ja tasaisilla alustoilla, joilla ei ole esteitä, kuten kiviä, kantoja yms. Kaikki muu käyttö on virheellistä. Valmistajan käytöstä, huollosta ja korjauksesta antamia ohjeita on noudatettava huolellisesti. Ruohonleikkurit ja kaikki muut koneet voivat väärin käytettynä olla vaarallisia. Turvallisuus vaatii näiden ohjeiden ja terveen järjen lisäksi hyvää arvostelukykyä ja varovaisuutta koneen käytössä. Konetta saavat käyttää, huoltaa ja korjata ainoastaan henkilöt, jotka ovat perehtyneet sen erityispiirteisiin ja jotka tuntevat turvamääräykset. Konetta käytettäessä on poikkeuksetta noudatettava onnettomuuksien ehkäisemisestä annettuja ohjeita sekä muita yleisiä turvallisuusmääräyksiä, työterveysmääräyksiä ja voimassa olevia tieliikennemääräyksiä. Koneeseen tehdyt omavaltaiset muutokset vapauttavat valmistajan vastuusta mihin tahansa koneen aiheuttamaan aineelliseen vahinkoon tai henkilövammaan. Suomi-3

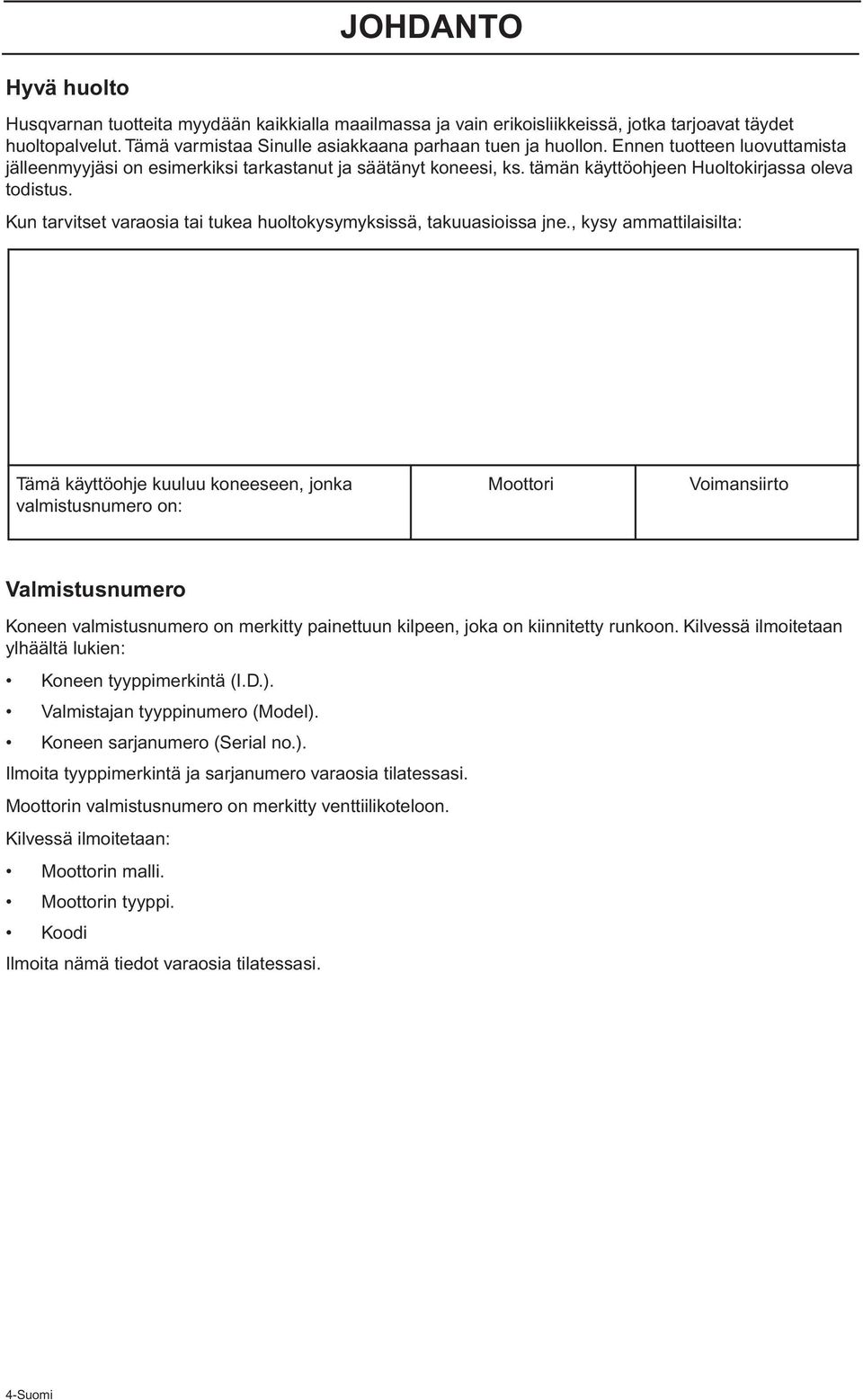

6 JOHDANTO Hyvä huolto Husqvarnan tuotteita myydään kaikkialla maailmassa ja vain erikoisliikkeissä, jotka tarjoavat täydet huoltopalvelut. Tämä varmistaa Sinulle asiakkaana parhaan tuen ja huollon. Ennen tuotteen luovuttamista jälleenmyyjäsi on esimerkiksi tarkastanut ja säätänyt koneesi, ks. tämän käyttöohjeen Huoltokirjassa oleva todistus. Kun tarvitset varaosia tai tukea huoltokysymyksissä, takuuasioissa jne., kysy ammattilaisilta: Tämä käyttöohje kuuluu koneeseen, jonka valmistusnumero on: Moottori Voimansiirto Valmistusnumero Koneen valmistusnumero on merkitty painettuun kilpeen, joka on kiinnitetty runkoon. Kilvessä ilmoitetaan ylhäältä lukien: Koneen tyyppimerkintä (I.D.). Valmistajan tyyppinumero (Model). Koneen sarjanumero (Serial no.). Ilmoita tyyppimerkintä ja sarjanumero varaosia tilatessasi. Moottorin valmistusnumero on merkitty venttiilikoteloon. Kilvessä ilmoitetaan: Moottorin malli. Moottorin tyyppi. Koodi Ilmoita nämä tiedot varaosia tilatessasi. 4-Suomi

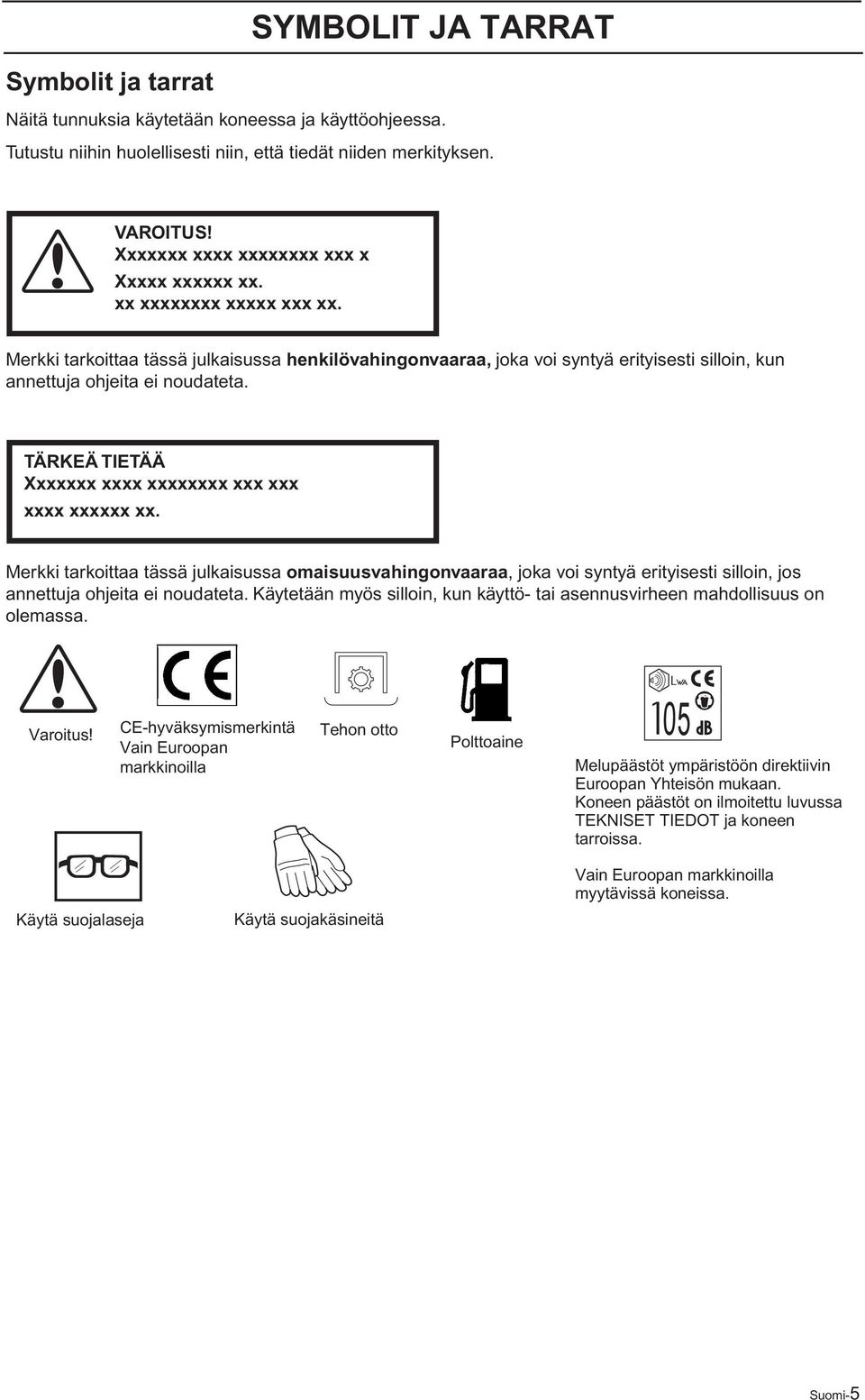

7 Symbolit ja tarrat SYMBOLIT JA TARRAT Näitä tunnuksia käytetään koneessa ja käyttöohjeessa. Tutustu niihin huolellisesti niin, että tiedät niiden merkityksen. VAROITUS! Xxxxxxx xxxx xxxxxxxx xxx x Xxxxx xxxxxx xx. xx xxxxxxxx xxxxx xxx xx. Merkki tarkoittaa tässä julkaisussa henkilövahingonvaaraa, joka voi syntyä erityisesti silloin, kun annettuja ohjeita ei noudateta. TÄRKEÄ TIETÄÄ Xxxxxxx xxxx xxxxxxxx xxx xxx xxxx xxxxxx xx. Merkki tarkoittaa tässä julkaisussa omaisuusvahingonvaaraa, joka voi syntyä erityisesti silloin, jos annettuja ohjeita ei noudateta. Käytetään myös silloin, kun käyttö- tai asennusvirheen mahdollisuus on olemassa. Varoitus! CE-hyväksymismerkintä Vain Euroopan markkinoilla Tehon otto Polttoaine Melupäästöt ympäristöön direktiivin Euroopan Yhteisön mukaan. Koneen päästöt on ilmoitettu luvussa TEKNISET TIEDOT ja koneen tarroissa. Käytä suojalaseja Käytä suojakäsineitä Vain Euroopan markkinoilla myytävissä koneissa. Suomi-5

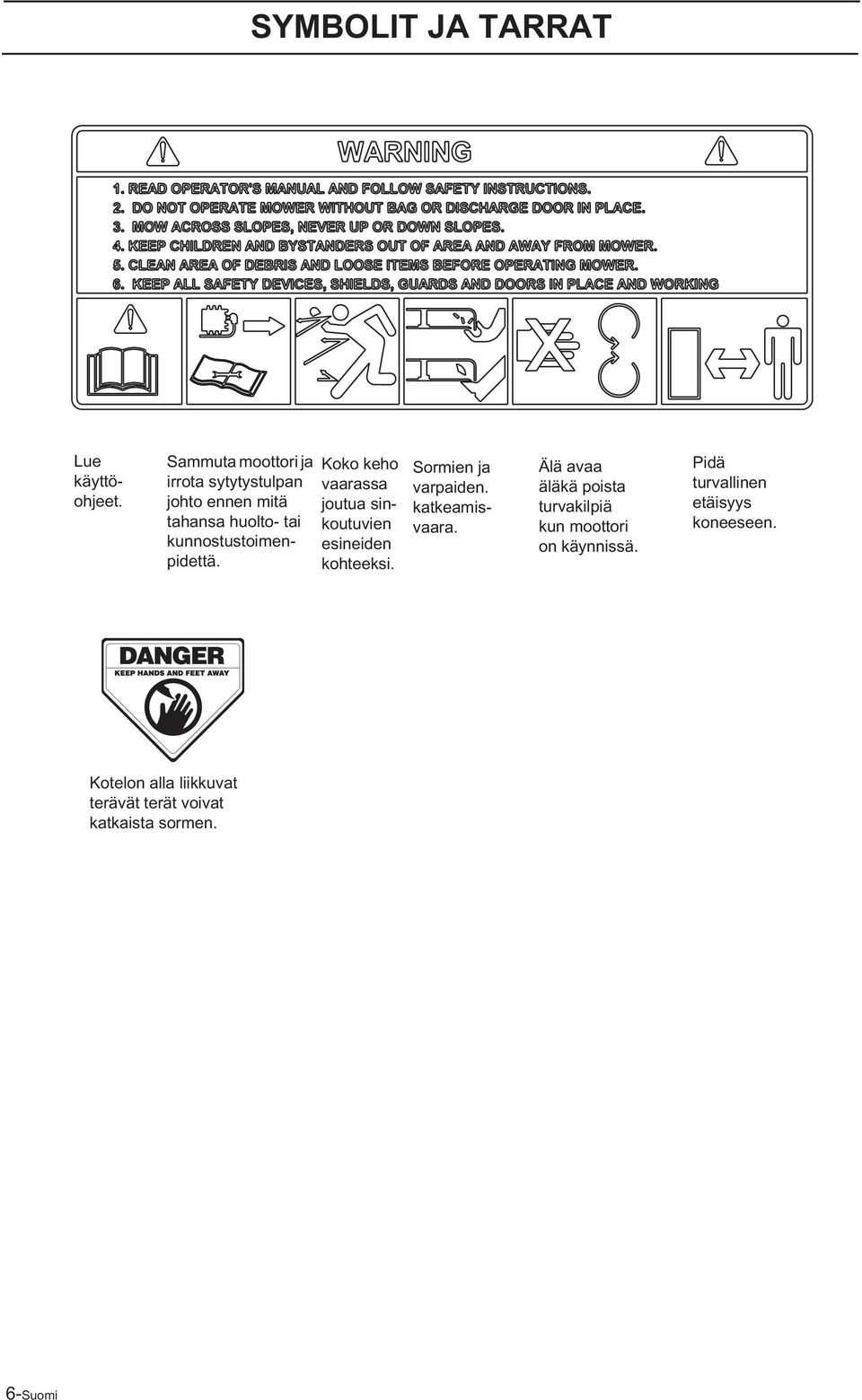

8 SYMBOLIT JA TARRAT Lue käyttöohjeet. Sammuta moottori ja irrota sytytystulpan johto ennen mitä tahansa huolto- tai kunnostustoimenpidettä. Koko keho vaarassa joutua sinkoutuvien esineiden kohteeksi. Sormien ja varpaiden. katkeamisvaara. Älä avaa äläkä poista turvakilpiä kun moottori on käynnissä. Pidä turvallinen etäisyys koneeseen. Kotelon alla liikkuvat terävät terät voivat katkaista sormen. 6-Suomi

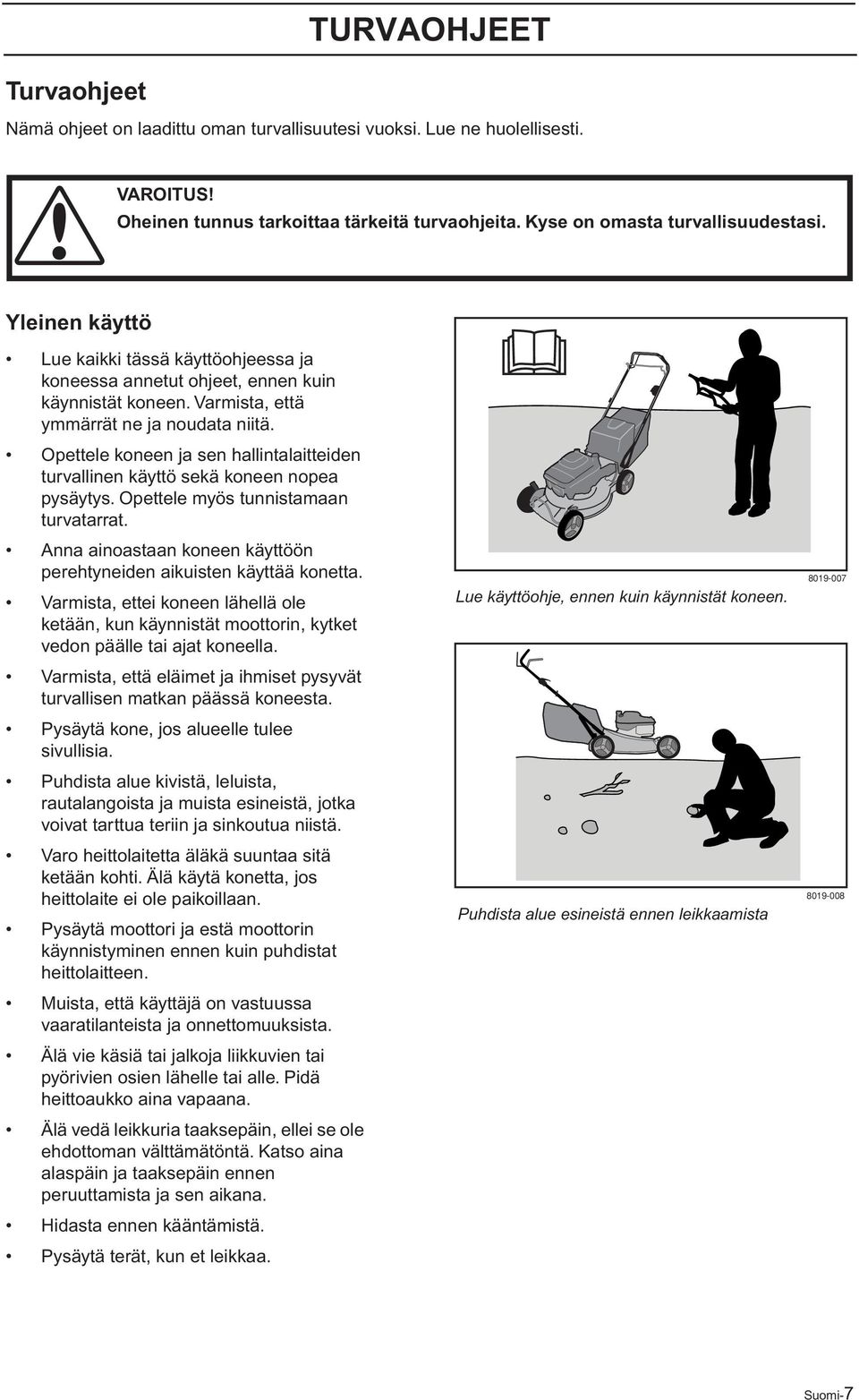

9 TURVAOHJEET Turvaohjeet Nämä ohjeet on laadittu oman turvallisuutesi vuoksi. Lue ne huolellisesti. VAROITUS! Oheinen tunnus tarkoittaa tärkeitä turvaohjeita. Kyse on omasta turvallisuudestasi. Yleinen käyttö Lue kaikki tässä käyttöohjeessa ja koneessa annetut ohjeet, ennen kuin käynnistät koneen. Varmista, että ymmärrät ne ja noudata niitä. Opettele koneen ja sen hallintalaitteiden turvallinen käyttö sekä koneen nopea pysäytys. Opettele myös tunnistamaan turvatarrat. Anna ainoastaan koneen käyttöön perehtyneiden aikuisten käyttää konetta. Varmista, ettei koneen lähellä ole ketään, kun käynnistät moottorin, kytket vedon päälle tai ajat koneella. Varmista, että eläimet ja ihmiset pysyvät turvallisen matkan päässä koneesta. Pysäytä kone, jos alueelle tulee sivullisia. Puhdista alue kivistä, leluista, rautalangoista ja muista esineistä, jotka voivat tarttua teriin ja sinkoutua niistä. Varo heittolaitetta äläkä suuntaa sitä ketään kohti. Älä käytä konetta, jos heittolaite ei ole paikoillaan. Pysäytä moottori ja estä moottorin käynnistyminen ennen kuin puhdistat heittolaitteen. Muista, että käyttäjä on vastuussa vaaratilanteista ja onnettomuuksista. Älä vie käsiä tai jalkoja liikkuvien tai pyörivien osien lähelle tai alle. Pidä heittoaukko aina vapaana. Älä vedä leikkuria taaksepäin, ellei se ole ehdottoman välttämätöntä. Katso aina alaspäin ja taaksepäin ennen peruuttamista ja sen aikana. Hidasta ennen kääntämistä. Pysäytä terät, kun et leikkaa. Lue käyttöohje, ennen kuin käynnistät koneen. Puhdista alue esineistä ennen leikkaamista Suomi-7

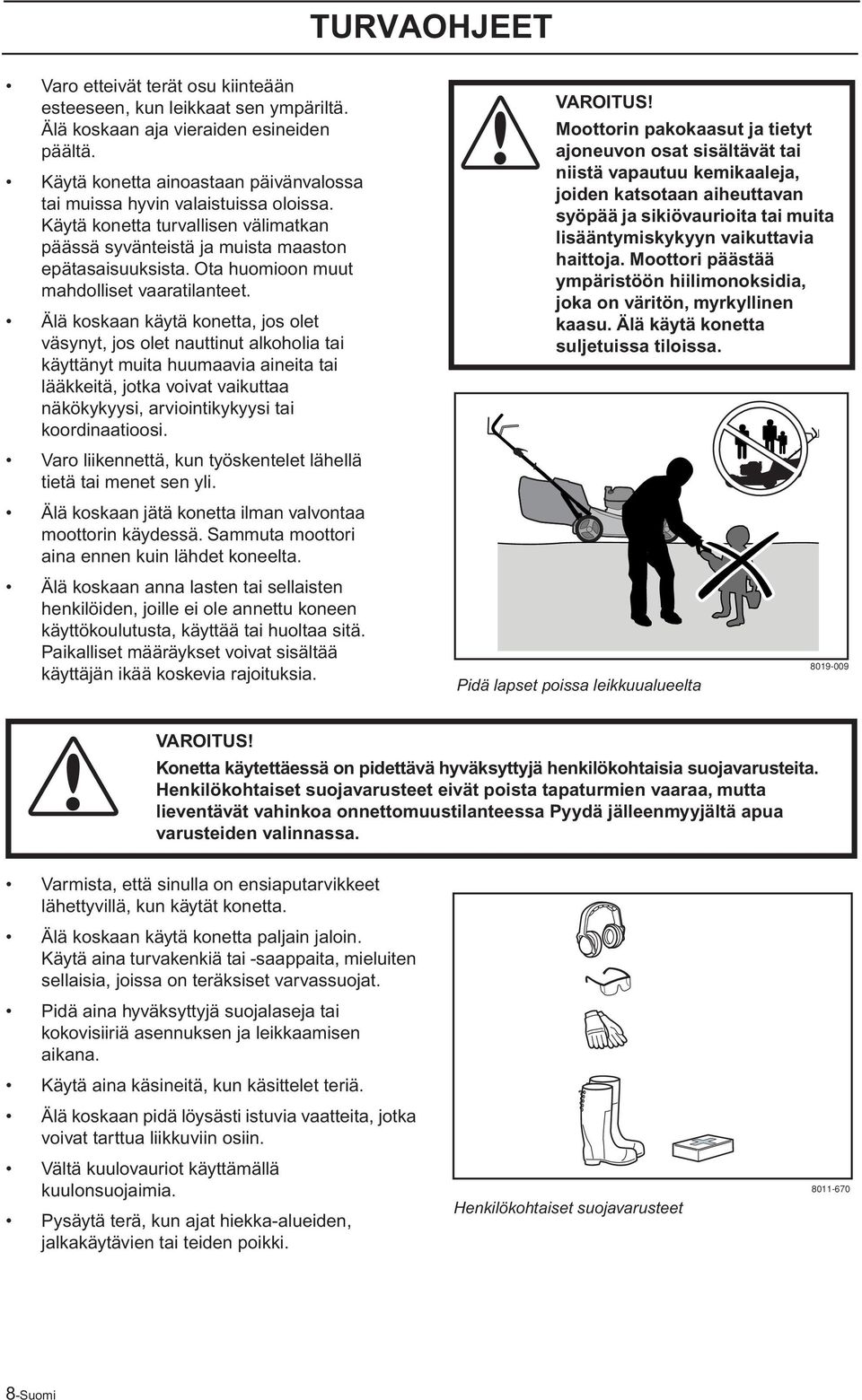

10 TURVAOHJEET Varo etteivät terät osu kiinteään esteeseen, kun leikkaat sen ympäriltä. Älä koskaan aja vieraiden esineiden päältä. Käytä konetta ainoastaan päivänvalossa tai muissa hyvin valaistuissa oloissa. Käytä konetta turvallisen välimatkan päässä syvänteistä ja muista maaston epätasaisuuksista. Ota huomioon muut mahdolliset vaaratilanteet. Älä koskaan käytä konetta, jos olet väsynyt, jos olet nauttinut alkoholia tai käyttänyt muita huumaavia aineita tai lääkkeitä, jotka voivat vaikuttaa näkökykyysi, arviointikykyysi tai koordinaatioosi. Varo liikennettä, kun työskentelet lähellä tietä tai menet sen yli. Älä koskaan jätä konetta ilman valvontaa moottorin käydessä. Sammuta moottori aina ennen kuin lähdet koneelta. Älä koskaan anna lasten tai sellaisten henkilöiden, joille ei ole annettu koneen käyttökoulutusta, käyttää tai huoltaa sitä. Paikalliset määräykset voivat sisältää käyttäjän ikää koskevia rajoituksia. VAROITUS! Moottorin pakokaasut ja tietyt ajoneuvon osat sisältävät tai niistä vapautuu kemikaaleja, joiden katsotaan aiheuttavan syöpää ja sikiövaurioita tai muita lisääntymiskykyyn vaikuttavia haittoja. Moottori päästää ympäristöön hiilimonoksidia, joka on väritön, myrkyllinen kaasu. Älä käytä konetta suljetuissa tiloissa. Pidä lapset poissa leikkuualueelta VAROITUS! Konetta käytettäessä on pidettävä hyväksyttyjä henkilökohtaisia suojavarusteita. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta lieventävät vahinkoa onnettomuustilanteessa Pyydä jälleenmyyjältä apua varusteiden valinnassa. Varmista, että sinulla on ensiaputarvikkeet lähettyvillä, kun käytät konetta. Älä koskaan käytä konetta paljain jaloin. Käytä aina turvakenkiä tai -saappaita, mieluiten sellaisia, joissa on teräksiset varvassuojat. Pidä aina hyväksyttyjä suojalaseja tai kokovisiiriä asennuksen ja leikkaamisen aikana. Käytä aina käsineitä, kun käsittelet teriä. Älä koskaan pidä löysästi istuvia vaatteita, jotka voivat tarttua liikkuviin osiin. Vältä kuulovauriot käyttämällä kuulonsuojaimia. Pysäytä terä, kun ajat hiekka-alueiden, jalkakäytävien tai teiden poikki. Henkilökohtaiset suojavarusteet Suomi

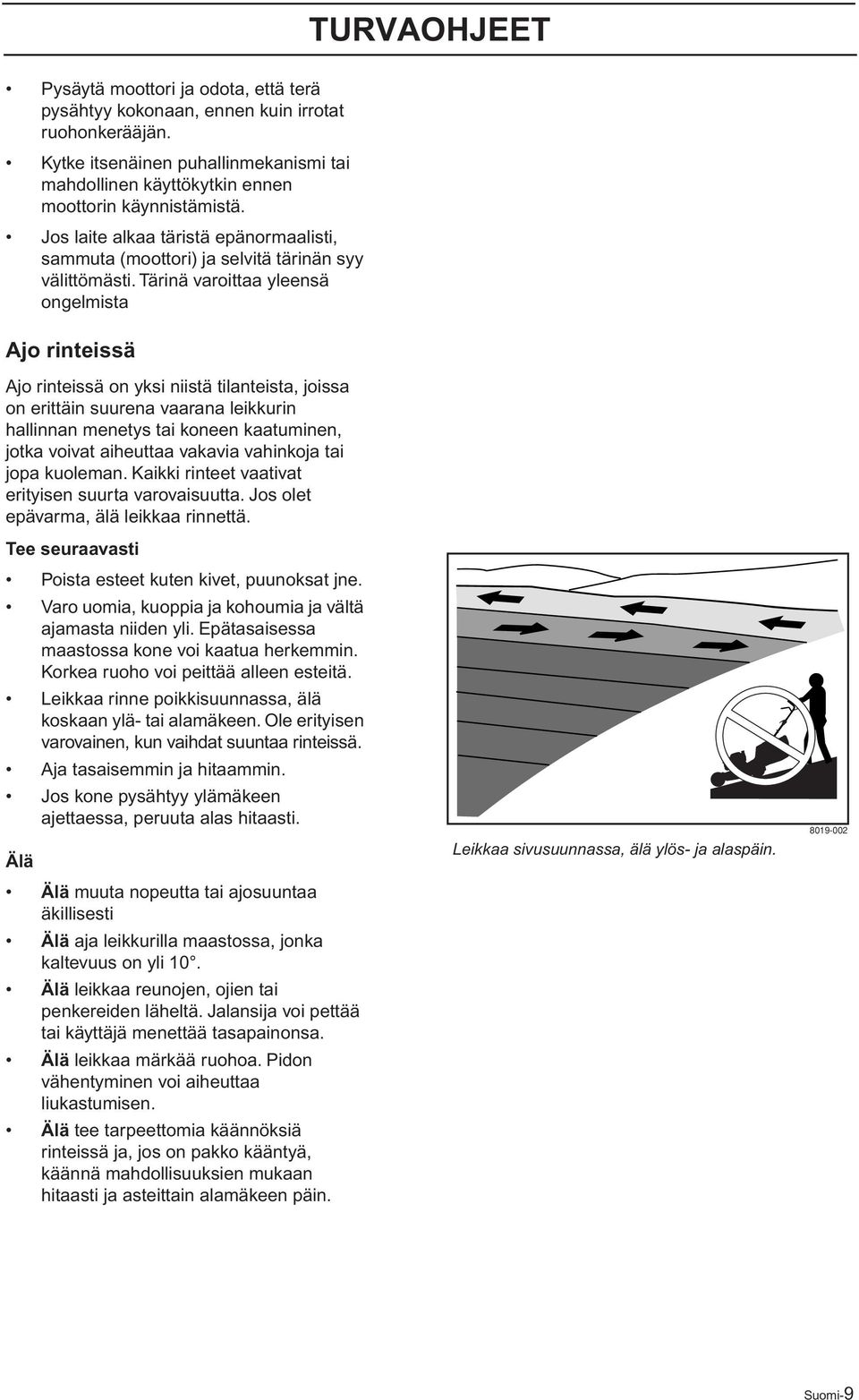

11 TURVAOHJEET Pysäytä moottori ja odota, että terä pysähtyy kokonaan, ennen kuin irrotat ruohonkerääjän. Kytke itsenäinen puhallinmekanismi tai mahdollinen käyttökytkin ennen moottorin käynnistämistä. Jos laite alkaa täristä epänormaalisti, sammuta (moottori) ja selvitä tärinän syy välittömästi. Tärinä varoittaa yleensä ongelmista Ajo rinteissä Ajo rinteissä on yksi niistä tilanteista, joissa on erittäin suurena vaarana leikkurin hallinnan menetys tai koneen kaatuminen, jotka voivat aiheuttaa vakavia vahinkoja tai jopa kuoleman. Kaikki rinteet vaativat erityisen suurta varovaisuutta. Jos olet epävarma, älä leikkaa rinnettä. Tee seuraavasti Poista esteet kuten kivet, puunoksat jne. Varo uomia, kuoppia ja kohoumia ja vältä ajamasta niiden yli. Epätasaisessa maastossa kone voi kaatua herkemmin. Korkea ruoho voi peittää alleen esteitä. Leikkaa rinne poikkisuunnassa, älä koskaan ylä- tai alamäkeen. Ole erityisen varovainen, kun vaihdat suuntaa rinteissä. Aja tasaisemmin ja hitaammin. Jos kone pysähtyy ylämäkeen ajettaessa, peruuta alas hitaasti. Älä Älä muuta nopeutta tai ajosuuntaa äkillisesti Älä aja leikkurilla maastossa, jonka kaltevuus on yli 10. Älä leikkaa reunojen, ojien tai penkereiden läheltä. Jalansija voi pettää tai käyttäjä menettää tasapainonsa. Älä leikkaa märkää ruohoa. Pidon vähentyminen voi aiheuttaa liukastumisen. Älä tee tarpeettomia käännöksiä rinteissä ja, jos on pakko kääntyä, käännä mahdollisuuksien mukaan hitaasti ja asteittain alamäkeen päin. Leikkaa sivusuunnassa, älä ylös- ja alaspäin Suomi-9

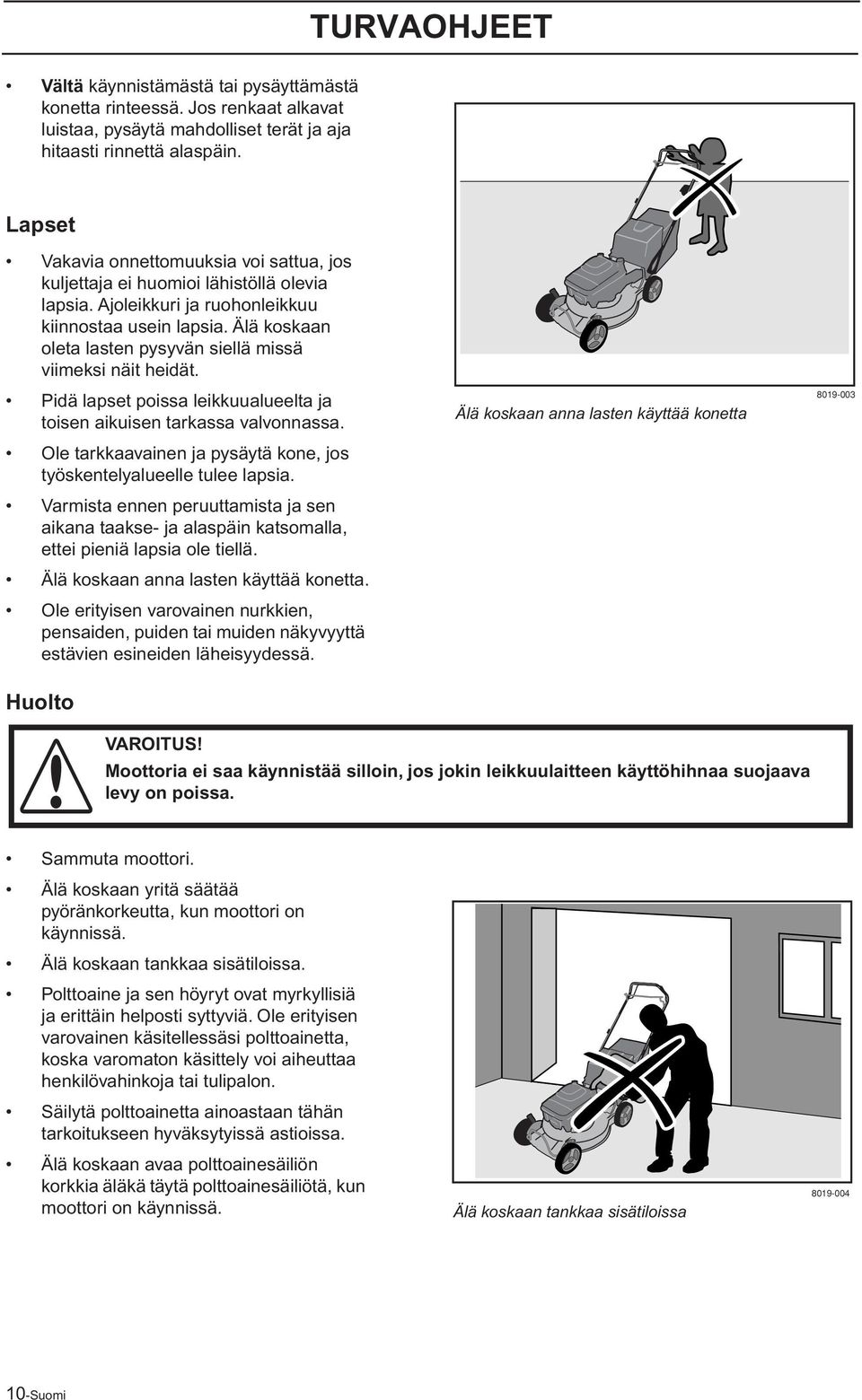

12 TURVAOHJEET Vältä käynnistämästä tai pysäyttämästä konetta rinteessä. Jos renkaat alkavat luistaa, pysäytä mahdolliset terät ja aja hitaasti rinnettä alaspäin. Lapset Vakavia onnettomuuksia voi sattua, jos kuljettaja ei huomioi lähistöllä olevia lapsia. Ajoleikkuri ja ruohonleikkuu kiinnostaa usein lapsia. Älä koskaan oleta lasten pysyvän siellä missä viimeksi näit heidät. Pidä lapset poissa leikkuualueelta ja toisen aikuisen tarkassa valvonnassa. Ole tarkkaavainen ja pysäytä kone, jos työskentelyalueelle tulee lapsia. Varmista ennen peruuttamista ja sen aikana taakse- ja alaspäin katsomalla, ettei pieniä lapsia ole tiellä. Älä koskaan anna lasten käyttää konetta. Ole erityisen varovainen nurkkien, pensaiden, puiden tai muiden näkyvyyttä estävien esineiden läheisyydessä. Älä koskaan anna lasten käyttää konetta Huolto VAROITUS! Moottoria ei saa käynnistää silloin, jos jokin leikkuulaitteen käyttöhihnaa suojaava levy on poissa. Sammuta moottori. Älä koskaan yritä säätää pyöränkorkeutta, kun moottori on käynnissä. Älä koskaan tankkaa sisätiloissa. Polttoaine ja sen höyryt ovat myrkyllisiä ja erittäin helposti syttyviä. Ole erityisen varovainen käsitellessäsi polttoainetta, koska varomaton käsittely voi aiheuttaa henkilövahinkoja tai tulipalon. Säilytä polttoainetta ainoastaan tähän tarkoitukseen hyväksytyissä astioissa. Älä koskaan avaa polttoainesäiliön korkkia äläkä täytä polttoainesäiliötä, kun moottori on käynnissä. Älä koskaan tankkaa sisätiloissa Suomi

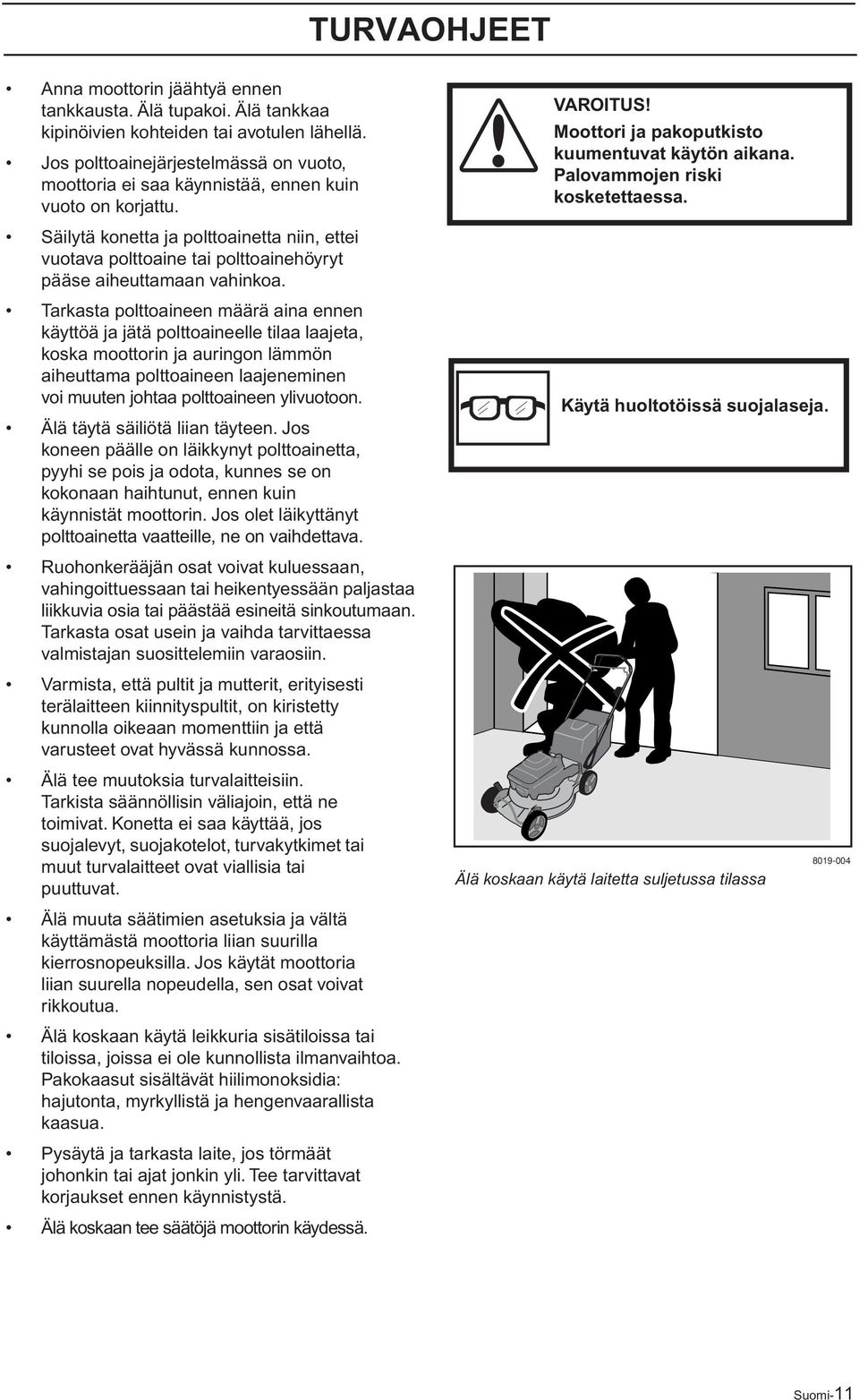

13 TURVAOHJEET Anna moottorin jäähtyä ennen tankkausta. Älä tupakoi. Älä tankkaa kipinöivien kohteiden tai avotulen lähellä. Jos polttoainejärjestelmässä on vuoto, moottoria ei saa käynnistää, ennen kuin vuoto on korjattu. Säilytä konetta ja polttoainetta niin, ettei vuotava polttoaine tai polttoainehöyryt pääse aiheuttamaan vahinkoa. Tarkasta polttoaineen määrä aina ennen käyttöä ja jätä polttoaineelle tilaa laajeta, koska moottorin ja auringon lämmön aiheuttama polttoaineen laajeneminen voi muuten johtaa polttoaineen ylivuotoon. Älä täytä säiliötä liian täyteen. Jos koneen päälle on läikkynyt polttoainetta, pyyhi se pois ja odota, kunnes se on kokonaan haihtunut, ennen kuin käynnistät moottorin. Jos olet läikyttänyt polttoainetta vaatteille, ne on vaihdettava. Ruohonkerääjän osat voivat kuluessaan, vahingoittuessaan tai heikentyessään paljastaa liikkuvia osia tai päästää esineitä sinkoutumaan. Tarkasta osat usein ja vaihda tarvittaessa valmistajan suosittelemiin varaosiin. Varmista, että pultit ja mutterit, erityisesti terälaitteen kiinnityspultit, on kiristetty kunnolla oikeaan momenttiin ja että varusteet ovat hyvässä kunnossa. Älä tee muutoksia turvalaitteisiin. Tarkista säännöllisin väliajoin, että ne toimivat. Konetta ei saa käyttää, jos suojalevyt, suojakotelot, turvakytkimet tai muut turvalaitteet ovat viallisia tai puuttuvat. Älä muuta säätimien asetuksia ja vältä käyttämästä moottoria liian suurilla kierrosnopeuksilla. Jos käytät moottoria liian suurella nopeudella, sen osat voivat rikkoutua. Älä koskaan käytä leikkuria sisätiloissa tai tiloissa, joissa ei ole kunnollista ilmanvaihtoa. Pakokaasut sisältävät hiilimonoksidia: hajutonta, myrkyllistä ja hengenvaarallista kaasua. Pysäytä ja tarkasta laite, jos törmäät johonkin tai ajat jonkin yli. Tee tarvittavat korjaukset ennen käynnistystä. Älä koskaan tee säätöjä moottorin käydessä. VAROITUS! Moottori ja pakoputkisto kuumentuvat käytön aikana. Palovammojen riski kosketettaessa. Käytä huoltotöissä suojalaseja. Älä koskaan käytä laitetta suljetussa tilassa Suomi-11

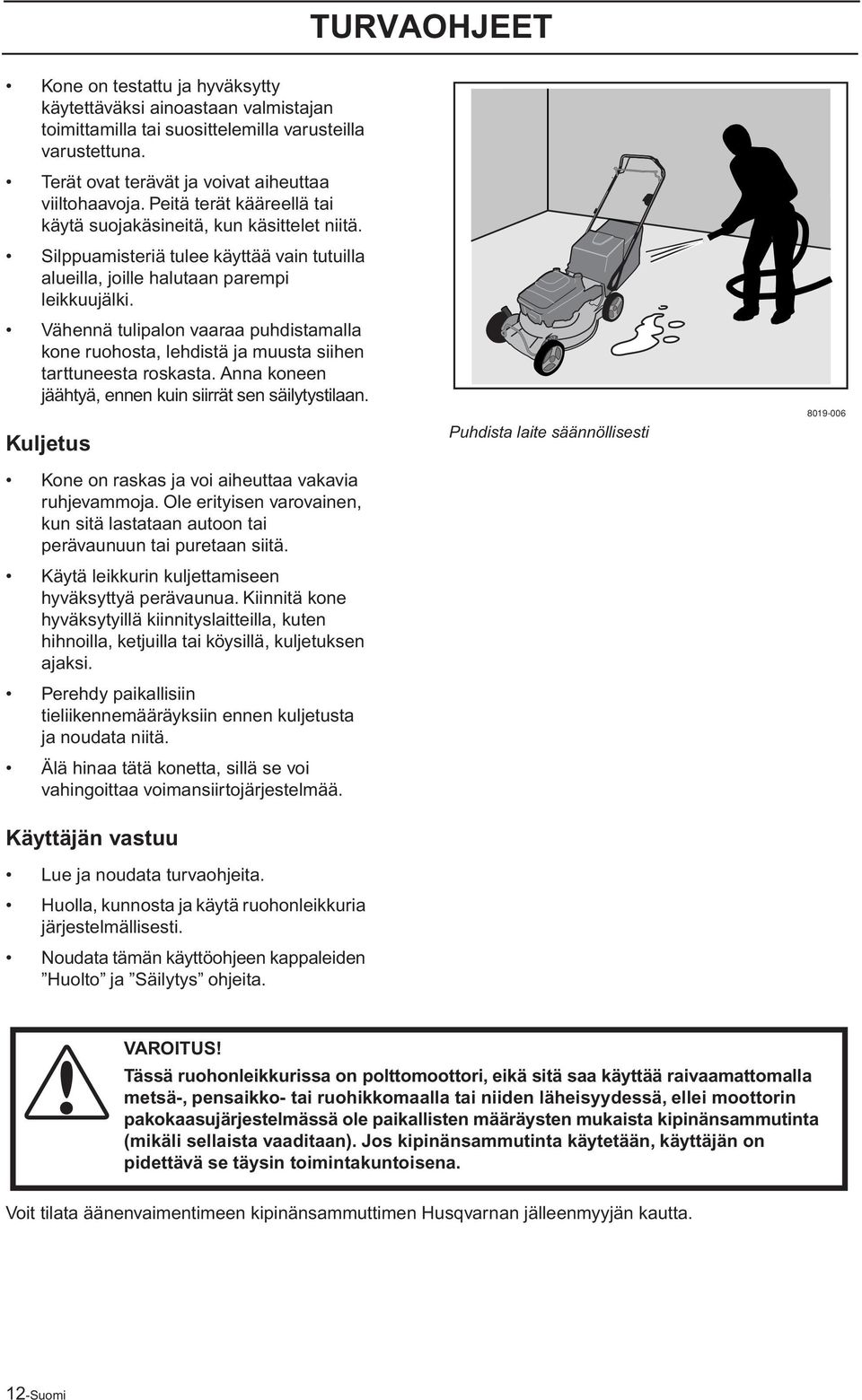

14 TURVAOHJEET Kone on testattu ja hyväksytty käytettäväksi ainoastaan valmistajan toimittamilla tai suosittelemilla varusteilla varustettuna. Terät ovat terävät ja voivat aiheuttaa viiltohaavoja. Peitä terät kääreellä tai käytä suojakäsineitä, kun käsittelet niitä. Silppuamisteriä tulee käyttää vain tutuilla alueilla, joille halutaan parempi leikkuujälki. Vähennä tulipalon vaaraa puhdistamalla kone ruohosta, lehdistä ja muusta siihen tarttuneesta roskasta. Anna koneen jäähtyä, ennen kuin siirrät sen säilytystilaan. Kuljetus Kone on raskas ja voi aiheuttaa vakavia ruhjevammoja. Ole erityisen varovainen, kun sitä lastataan autoon tai perävaunuun tai puretaan siitä. Käytä leikkurin kuljettamiseen hyväksyttyä perävaunua. Kiinnitä kone hyväksytyillä kiinnityslaitteilla, kuten hihnoilla, ketjuilla tai köysillä, kuljetuksen ajaksi. Perehdy paikallisiin tieliikennemääräyksiin ennen kuljetusta ja noudata niitä. Älä hinaa tätä konetta, sillä se voi vahingoittaa voimansiirtojärjestelmää. Puhdista laite säännöllisesti Käyttäjän vastuu Lue ja noudata turvaohjeita. Huolla, kunnosta ja käytä ruohonleikkuria järjestelmällisesti. Noudata tämän käyttöohjeen kappaleiden Huolto ja Säilytys ohjeita. VAROITUS! Tässä ruohonleikkurissa on polttomoottori, eikä sitä saa käyttää raivaamattomalla metsä-, pensaikko- tai ruohikkomaalla tai niiden läheisyydessä, ellei moottorin pakokaasujärjestelmässä ole paikallisten määräysten mukaista kipinänsammutinta (mikäli sellaista vaaditaan). Jos kipinänsammutinta käytetään, käyttäjän on pidettävä se täysin toimintakuntoisena. Voit tilata äänenvaimentimeen kipinänsammuttimen Husqvarnan jälleenmyyjän kautta. 12-Suomi

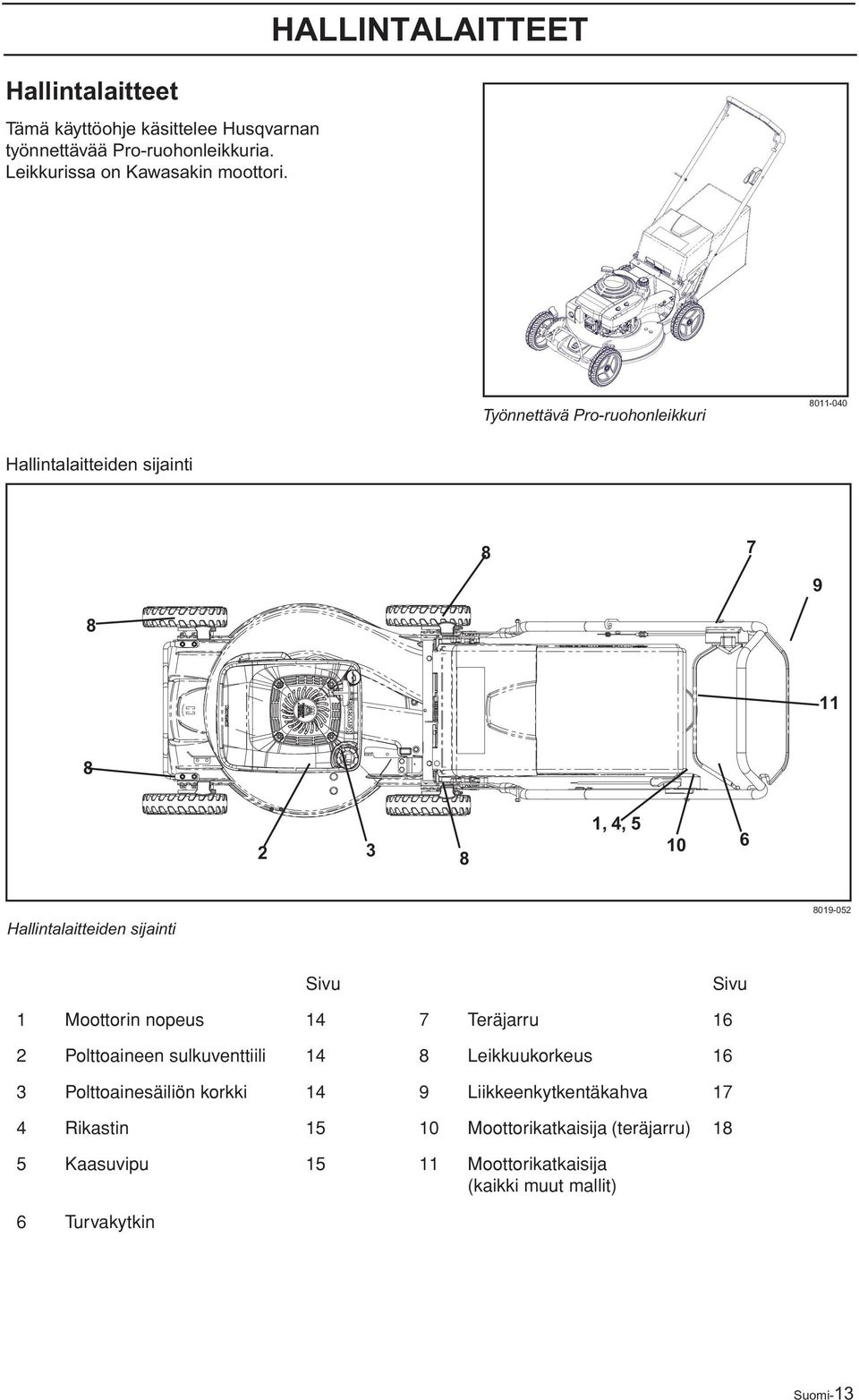

15 Hallintalaitteet Tämä käyttöohje käsittelee Husqvarnan työnnettävää Pro-ruohonleikkuria. Leikkurissa on Kawasakin moottori. HALLINTALAITTEET Työnnettävä Pro-ruohonleikkuri Hallintalaitteiden sijainti , 4, Hallintalaitteiden sijainti Sivu Sivu 1 Moottorin nopeus 14 7 Teräjarru 16 2 Polttoaineen sulkuventtiili 14 8 Leikkuukorkeus 16 3 Polttoainesäiliön korkki 14 9 Liikkeenkytkentäkahva 17 4 Rikastin Moottorikatkaisija (teräjarru) 18 5 Kaasuvipu Moottorikatkaisija (kaikki muut mallit) 6 Turvakytkin Suomi-13

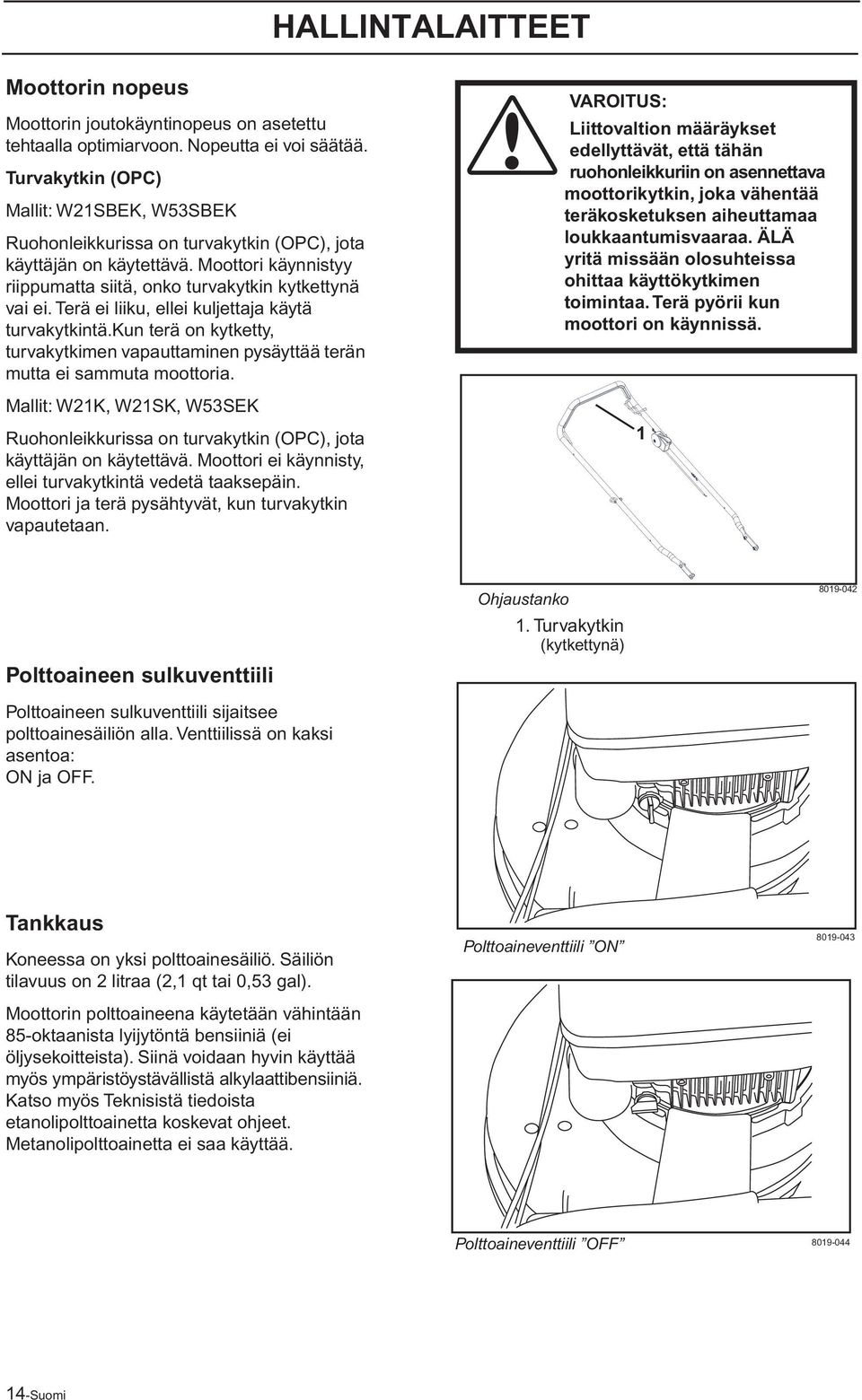

16 HALLINTALAITTEET Moottorin nopeus Moottorin joutokäyntinopeus on asetettu tehtaalla optimiarvoon. Nopeutta ei voi säätää. Turvakytkin (OPC) Mallit: W21SBEK, W53SBEK Ruohonleikkurissa on turvakytkin (OPC), jota käyttäjän on käytettävä. Moottori käynnistyy riippumatta siitä, onko turvakytkin kytkettynä vai ei. Terä ei liiku, ellei kuljettaja käytä turvakytkintä.kun terä on kytketty, turvakytkimen vapauttaminen pysäyttää terän mutta ei sammuta moottoria. Mallit: W21K, W21SK, W53SEK Ruohonleikkurissa on turvakytkin (OPC), jota käyttäjän on käytettävä. Moottori ei käynnisty, ellei turvakytkintä vedetä taaksepäin. Moottori ja terä pysähtyvät, kun turvakytkin vapautetaan. VAROITUS: Liittovaltion määräykset edellyttävät, että tähän ruohonleikkuriin on asennettava moottorikytkin, joka vähentää teräkosketuksen aiheuttamaa loukkaantumisvaaraa. ÄLÄ yritä missään olosuhteissa ohittaa käyttökytkimen toimintaa. Terä pyörii kun moottori on käynnissä. 1 Polttoaineen sulkuventtiili Polttoaineen sulkuventtiili sijaitsee polttoainesäiliön alla. Venttiilissä on kaksi asentoa: ON ja OFF. Ohjaustanko 1. Turvakytkin (kytkettynä) Tankkaus Koneessa on yksi polttoainesäiliö. Säiliön tilavuus on 2 litraa (2,1 qt tai 0,53 gal). Moottorin polttoaineena käytetään vähintään 85-oktaanista lyijytöntä bensiiniä (ei öljysekoitteista). Siinä voidaan hyvin käyttää myös ympäristöystävällistä alkylaattibensiiniä. Katso myös Teknisistä tiedoista etanolipolttoainetta koskevat ohjeet. Metanolipolttoainetta ei saa käyttää. Polttoaineventtiili ON Polttoaineventtiili OFF Suomi

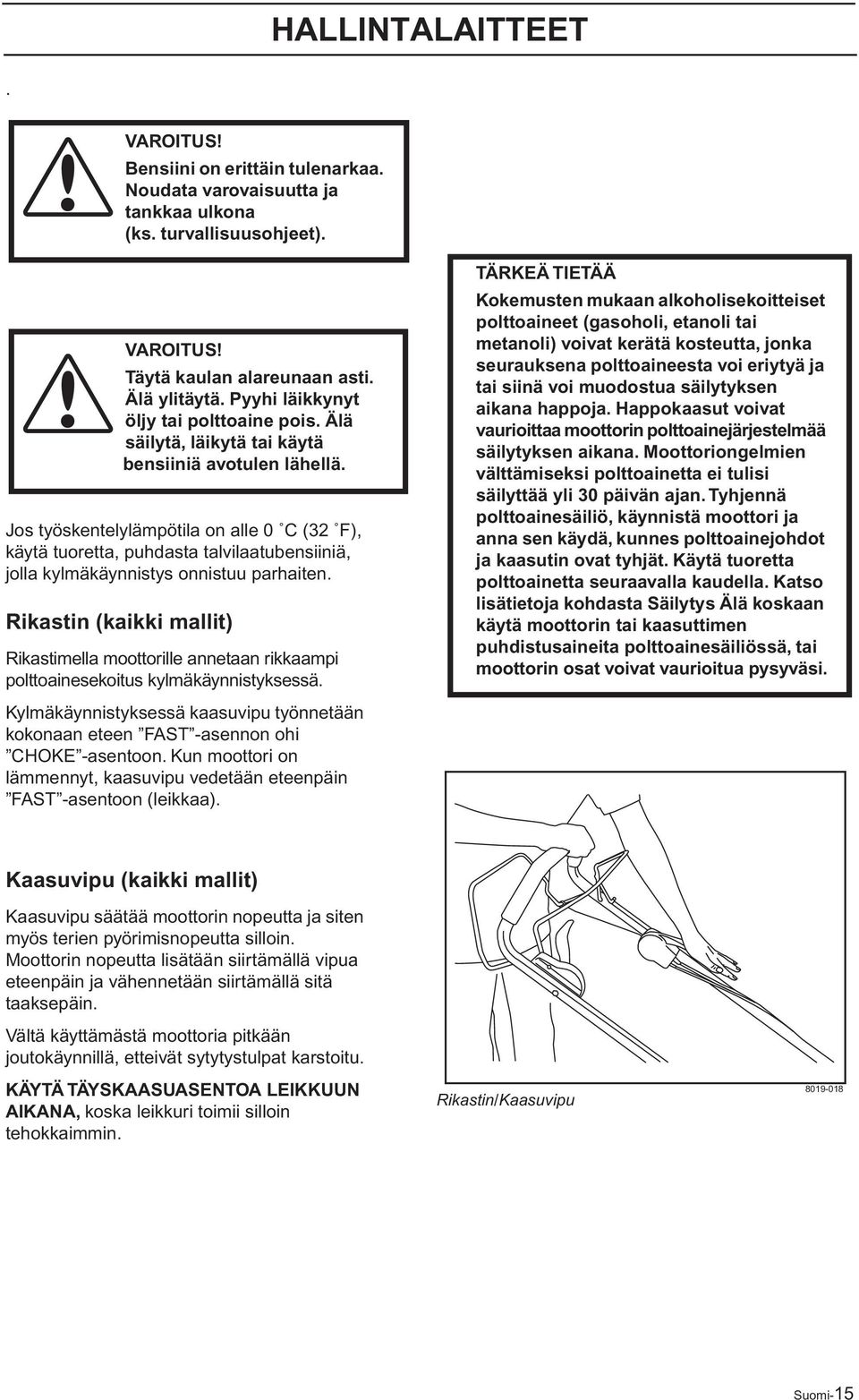

17 HALLINTALAITTEET. VAROITUS! Bensiini on erittäin tulenarkaa. Noudata varovaisuutta ja tankkaa ulkona (ks. turvallisuusohjeet). VAROITUS! Täytä kaulan alareunaan asti. Älä ylitäytä. Pyyhi läikkynyt öljy tai polttoaine pois. Älä säilytä, läikytä tai käytä bensiiniä avotulen lähellä. Jos työskentelylämpötila on alle 0 C (32 F), käytä tuoretta, puhdasta talvilaatubensiiniä, jolla kylmäkäynnistys onnistuu parhaiten. Rikastin (kaikki mallit) Rikastimella moottorille annetaan rikkaampi polttoainesekoitus kylmäkäynnistyksessä. TÄRKEÄ TIETÄÄ Kokemusten mukaan alkoholisekoitteiset polttoaineet (gasoholi, etanoli tai metanoli) voivat kerätä kosteutta, jonka seurauksena polttoaineesta voi eriytyä ja tai siinä voi muodostua säilytyksen aikana happoja. Happokaasut voivat vaurioittaa moottorin polttoainejärjestelmää säilytyksen aikana. Moottoriongelmien välttämiseksi polttoainetta ei tulisi säilyttää yli 30 päivän ajan. Tyhjennä polttoainesäiliö, käynnistä moottori ja anna sen käydä, kunnes polttoainejohdot ja kaasutin ovat tyhjät. Käytä tuoretta polttoainetta seuraavalla kaudella. Katso lisätietoja kohdasta Säilytys Älä koskaan käytä moottorin tai kaasuttimen puhdistusaineita polttoainesäiliössä, tai moottorin osat voivat vaurioitua pysyväsi. Kylmäkäynnistyksessä kaasuvipu työnnetään kokonaan eteen FAST -asennon ohi CHOKE -asentoon. Kun moottori on lämmennyt, kaasuvipu vedetään eteenpäin FAST -asentoon (leikkaa). Kaasuvipu (kaikki mallit) Kaasuvipu säätää moottorin nopeutta ja siten myös terien pyörimisnopeutta silloin. Moottorin nopeutta lisätään siirtämällä vipua eteenpäin ja vähennetään siirtämällä sitä taaksepäin. Vältä käyttämästä moottoria pitkään joutokäynnillä, etteivät sytytystulpat karstoitu. KÄYTÄ TÄYSKAASUASENTOA LEIKKUUN AIKANA, koska leikkuri toimii silloin tehokkaimmin. Rikastin/Kaasuvipu Suomi-15

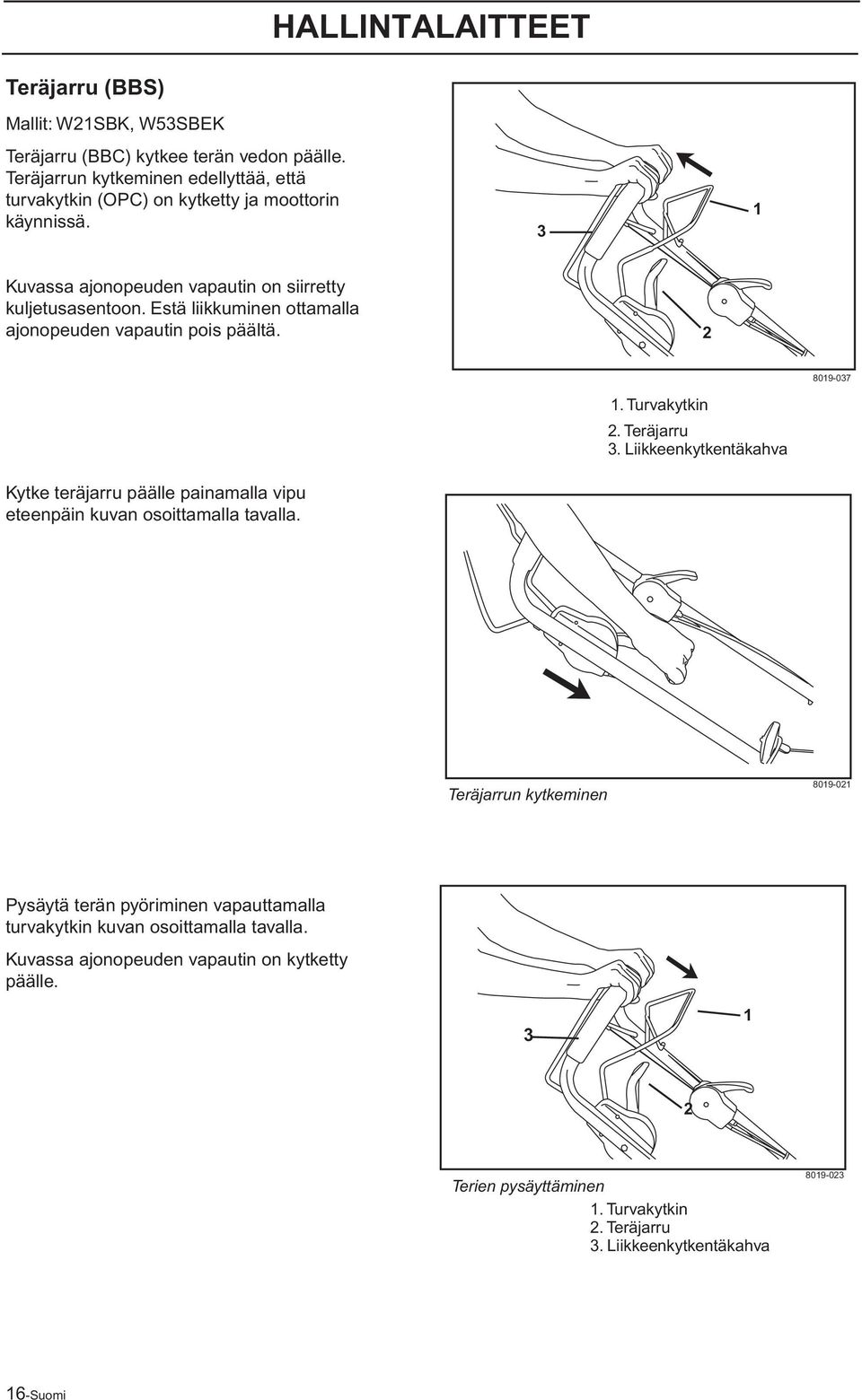

18 HALLINTALAITTEET Teräjarru (BBS) Mallit: W21SBK, W53SBEK Teräjarru (BBC) kytkee terän vedon päälle. Teräjarrun kytkeminen edellyttää, että turvakytkin (OPC) on kytketty ja moottorin käynnissä. 3 1 Kuvassa ajonopeuden vapautin on siirretty kuljetusasentoon. Estä liikkuminen ottamalla ajonopeuden vapautin pois päältä Turvakytkin 2. Teräjarru 3. Liikkeenkytkentäkahva Kytke teräjarru päälle painamalla vipu eteenpäin kuvan osoittamalla tavalla. Teräjarrun kytkeminen Pysäytä terän pyöriminen vapauttamalla turvakytkin kuvan osoittamalla tavalla. Kuvassa ajonopeuden vapautin on kytketty päälle Terien pysäyttäminen 1. Turvakytkin 2. Teräjarru 3. Liikkeenkytkentäkahva Suomi

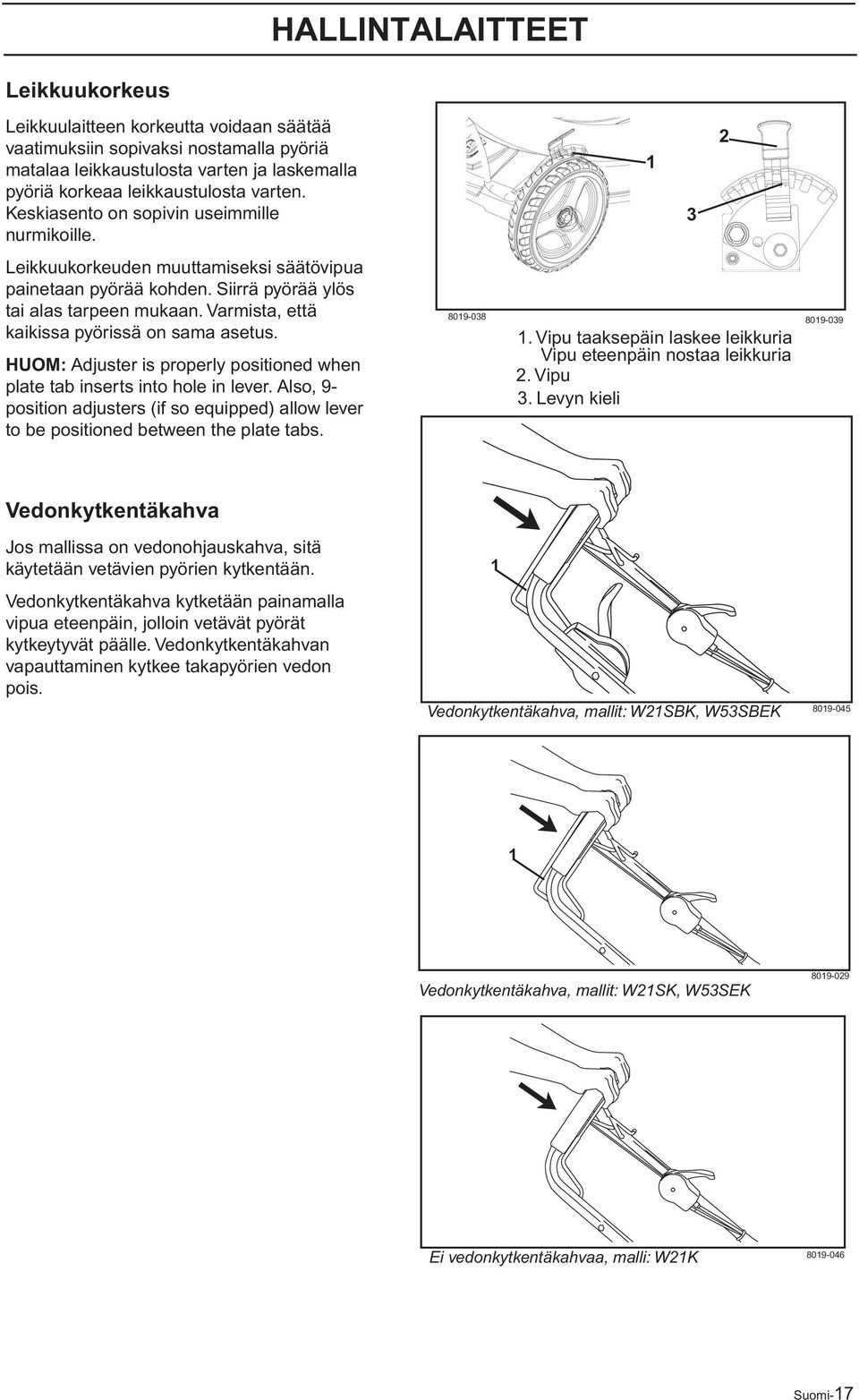

19 HALLINTALAITTEET Leikkuukorkeus Leikkuulaitteen korkeutta voidaan säätää vaatimuksiin sopivaksi nostamalla pyöriä matalaa leikkaustulosta varten ja laskemalla pyöriä korkeaa leikkaustulosta varten. Keskiasento on sopivin useimmille nurmikoille Leikkuukorkeuden muuttamiseksi säätövipua painetaan pyörää kohden. Siirrä pyörää ylös tai alas tarpeen mukaan. Varmista, että kaikissa pyörissä on sama asetus. HUOM: Adjuster is properly positioned when plate tab inserts into hole in lever. Also, 9- position adjusters (if so equipped) allow lever to be positioned between the plate tabs Vipu taaksepäin laskee leikkuria Vipu eteenpäin nostaa leikkuria 2. Vipu 3. Levyn kieli Vedonkytkentäkahva Jos mallissa on vedonohjauskahva, sitä käytetään vetävien pyörien kytkentään. Vedonkytkentäkahva kytketään painamalla vipua eteenpäin, jolloin vetävät pyörät kytkeytyvät päälle. Vedonkytkentäkahvan vapauttaminen kytkee takapyörien vedon pois. 1 Vedonkytkentäkahva, mallit: W21SBK, W53SBEK Vedonkytkentäkahva, mallit: W21SK, W53SEK Ei vedonkytkentäkahvaa, malli: W21K Suomi-17

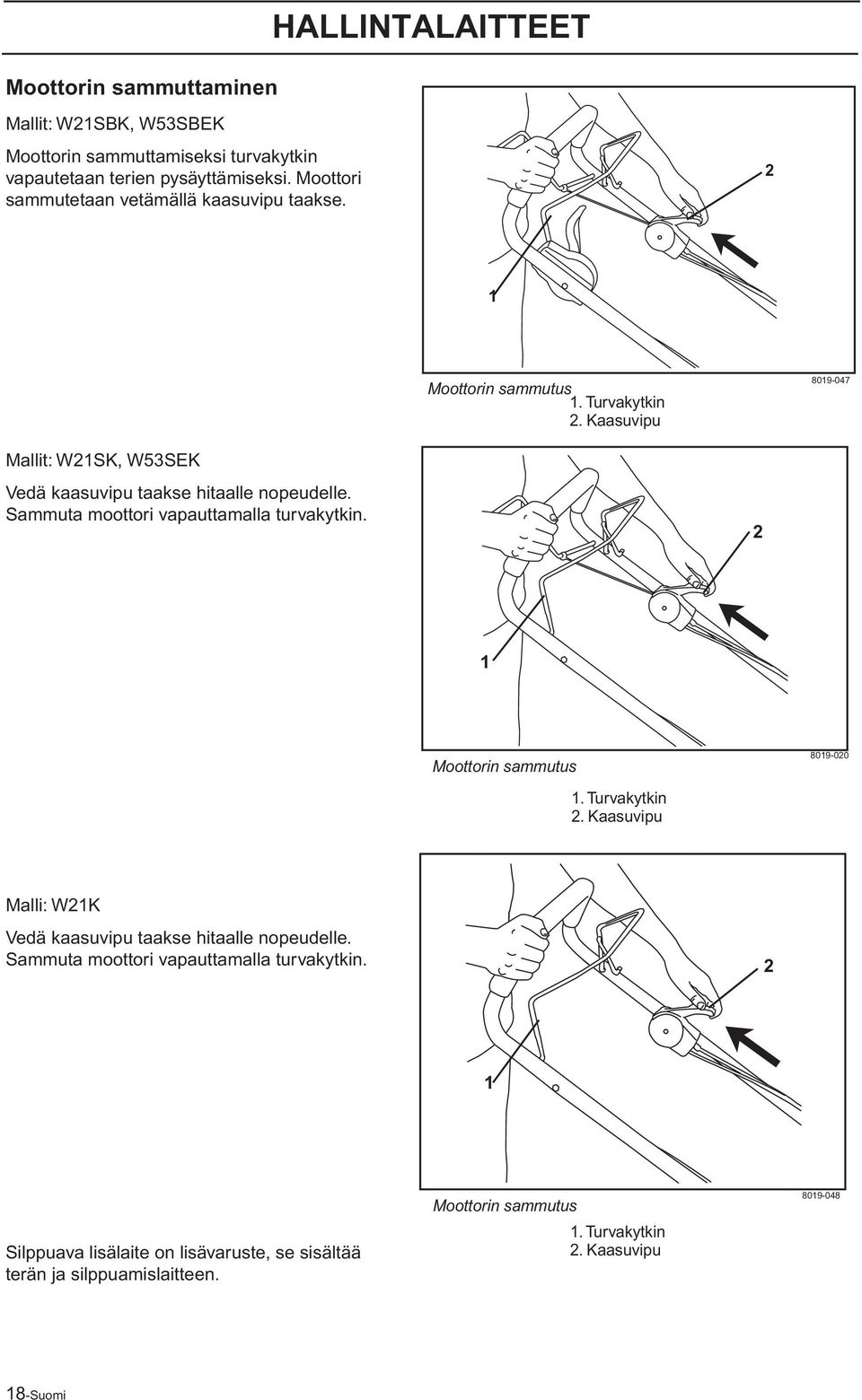

20 Moottorin sammuttaminen HALLINTALAITTEET Mallit: W21SBK, W53SBEK Moottorin sammuttamiseksi turvakytkin vapautetaan terien pysäyttämiseksi. Moottori sammutetaan vetämällä kaasuvipu taakse. 2 1 Moottorin sammutus 1. Turvakytkin 2. Kaasuvipu Mallit: W21SK, W53SEK Vedä kaasuvipu taakse hitaalle nopeudelle. Sammuta moottori vapauttamalla turvakytkin. 2 1 Moottorin sammutus Turvakytkin 2. Kaasuvipu Malli: W21K Vedä kaasuvipu taakse hitaalle nopeudelle. Sammuta moottori vapauttamalla turvakytkin. 2 1 Silppuava lisälaite on lisävaruste, se sisältää terän ja silppuamislaitteen. Moottorin sammutus 1. Turvakytkin 2. Kaasuvipu Suomi

21 Ruohonleikkurin muuntaminen Ruohonleikkuri toimitetaan taakseheittävänä mallina. Sen voi muuttaa kerääväksi tai sivulle heittäväksi seuraavasti: Taakse keräävä Nosta ruohonleikkurin takaluukkua ja sijoita ruohonkerääjän rungon koukut luukun saranatappeihin. HALLINTALAITTEET Silppuavaksi tai heittäväksi muuntaminen tehdään poistamalla ruohonkerääjä ja sulkemalla takaluukku. Sivulle heittävä Takaluukku on suljettava. Avaa silppurin luukku ja asenna ruohonohjain luukun alle. Leikkuri on nyt valmis heittotoimintaan. Muunnettaessa leikkuri silppuavaksi tai kerääväksi ruohonohjain ON poistettava ja silppurin luukku ON suljettava. HELPOT MUISTIOHJEET RUOHONLEIKKURIN MUUNTAMISEEN TAAKSE HEITTÄVÄ - 1. Takaluukku kiinni. 2. Silppurin luukku kiinni TAAKSE KERÄÄVÄ - 1. Ruohonkerääjä asennettu. 2. Silppurin luukku kiinni. SIVULLE HEITTÄVÄ - 1. Takaluukku kiinni. 2. Ruohonohjain asennettu. Ruohonkerääjän tyhjentäminen Nosta ruohonkerääjä ylös rungon kahvasta. Ota ruohonkerääjä ruohosilppuineen pois leikkurin kahvan alta. Tyhjennä ruohosilppu pussista rungon ja pussin kahvojen avulla. HUOM: Do not drag the bag when emptying; it will cause unnecessary wear Takaluukku VAROITUS: ÄLÄ käytä ruohonleikkuria, ellei takaluukku ole kiinni tai hyväksytty ruohonkerääjä paikallaan. ÄLÄKOSKAAN yritä käyttää ruohonleikkuria takaluukku poistettuna tai aukituettuna Rungon kahva Suomi-19

22 KÄYTTÖ Ennen moottorin käynnistystä LISÄÄ ÖLJYÄ Ruohonleikkuri toimitetaan ilman moottoriöljyä. Käytettävä öljytyyppi ja -laatu on annettu kappaleessa MOOTTORI tämän käyttöohjeen jaksossa Huolto sekä moottorin ohjekirjassa. 1. Varmista, että moottori on vaakasuorassa. 2. Ota öljyn mittatikku öljyntäyttöputkesta. 3. Moottoriin mahtuu 0,85 l (0,90 qt) öljyä. Käytettävä öljytyyppi ja -laatu on annettu kappaleessa MOOTTORI tämän käyttöohjeen jaksossa Huolto sekä moottorin mukana toimitettavassa ohjekirjassa. 4. Kaada öljy hitaasti. ÄLÄ ylitäytä. Odota minuutti öljyn laskeutumiseksi. Laita mittatikku paikalleen kiristämättä, ja ota se sitten pois öljymäärän tarkastamiseksi. BENSIININ TANKKAUS Täytä polttoainesäiliö täyttöputken alareunaan asti. ÄLÄ ylitäytä. Käytä tuoretta, puhdasta, lyijytöntä normaalibensiiniä, jonka oktaaniluku on vähintään 87. ÄLÄ sekoita bensiiniin öljyä. Polttoaineen tuoreuden varmistamiseksi hanki polttoainetta vain 30 päivän tarvetta varten. VAROITUS! Pyyhi läikkynyt öljy tai polttoaine pois. ÄLÄ säilytä, läikytä tai käytä bensiiniä avotulen lähellä. Alkoholisekoitteiset polttoaineet (gasoholi, etanoli tai metanoli) voivat kerätä kosteutta, jonka seurauksena polttoaineessa voi eriytyä ja muodostua happoja säilytyksen aikana. Moottoriongelmien välttämiseksi polttoainetta ei tulisi säilyttää yli 30 päivän ajan.tyhjennä polttoainesäiliö, käynnistä moottori ja anna sen käydä, kunnes polttoainejohdot ja kaasutin ovat tyhjät. Käytä tuoretta polttoainetta seuraavalla kaudella. Katso lisätietoja kohdasta Säilytysohjeita. VAROITUS: ÄLÄ ylitäytä moottoria öljyllä, tai se savuttaa käynnistyksessä. TÄRKEÄ TIETÄÄ Tarkasta öljytaso ennen jokaista käyttöä. Lisää öljyä tarvittaessa. Lisää öljyä mittatikun full-viivaan asti. Vaihda öljy 25 käyttötunnin välein tai kerran kaudessa. Pölyisissä, likaisissa olosuhteissa voit joutua vaihtamaan öljyn useammin. Katso MOOTTORIÖLJYN VAIHTAMINEN tämän käyttöohjeen jaksossa Huolto Öljyn mittatikku, öljyn täyttö 2. Bensiinin tankkaus VAROITUS: ÄLÄ KOSKAAN käytä moottorin tai kaasuttimen puhdistusaineita polttoainesäiliössä, tai moottorin osat voivat vaurioitua pysyväsi. MOOTTORIN SAMMUTUS Sammuta moottori vapauttamalla turvakytkin. 20-Suomi

23 KÄYTTÖ MOOTTORIN KÄYNNISTYS HUOM: Moottorissa olevien suojapinnoitteiden vuoksi tuote saattaa savuttaa hieman ensimmäisellä käyttökerralla, ja se on normaalia. 3 2 Kylmä moottori käynnistetään työntämällä kaasuvipu rikastinasentoon. Mallit: W21SBK & W53SBEK Vetäise käynnistysnarusta reippaasti. Turvakytkintä ei tarvitse painaa alas. Älä kytke liikkeenkytkentäkahvaa. Kun moottori käynnistyy, siirrä kaasuvipu fast-asentoon. Älä päästä käynnistysnarua riuhtautumaan takaisin. Vetokäynnistys, mallit: W21SBK, W53SBEK 1 1. Käynnistysnaru 2. Turvakytkin 3. Liikkeenkytkentäkahva Mallit: W21SK, W53SEK Pidä turvakytkin päällä-asennossa. Älä kytke liikkeenkytkentäkahvaa. Vetäise käynnistysnarusta reippaasti. Kun moottori käynnistyy, siirrä kaasuvipu fast-asentoon. Älä päästä käynnistysnarua riuhtautumaan takaisin Vetokäynnistys, mallit: W21SK, W53SEK Malli: W21K Pidä turvakytkin päällä-asennossa. Vetäise käynnistysnarusta reippaasti. Kun moottori käynnistyy, siirrä kaasuvipu fast-asentoon. Älä päästä käynnistysnarua riuhtautumaan takaisin. 1. Turvakytkin kytkettynä 2. Liikkeenkytkentäkahva 3. Käynnistysnaru 1 2 HUOM: Viileillä ilmoilla moottori saattaa tarvita rikastusta. Lämpimillä ilmoilla moottori ei välttämättä tarvitse rikastusta. Liika rikastus voi johtaa moottorin tulvimiseen ja estää moottoria käynnistymästä. Jos moottori tulvii, odota muutama minuutti ennen uutta yritystä. Vetokäynnistys, malli: W21K 1. Turvakytkin kytkettynä 2. Käynnistysnaru Suomi-21

24 KÄYTTÖ Vaihteenvalitsin Vain itsepyörivissä BBC-malleissa Mallit: W53SEK, W53SBEK Ruohon leikkaaminen Valmistele alue ennen ruohon leikkaamista. Havainnoi esteet, poista ylimääräiset esineet ja poista alueelta sivulliset henkilöt ja lemmikkieläimet. Tarkasta laitteen polttoaine, öljy, kiinnittimet yms. Varmista, että laite on huippukunnossa. Korjaa kaikki viat ennen leikkurin käyttämistä. Valitse sopiva nopeus vaihdevivulla. Vaihteenvalitsimen asento 1 on hitain nopeus. Asento 2 on kohtuullinen nopeus. Asento 3 on korkein käyttönopeusasetus. Vie vaihdevipu sopivalle nopeudelle. Vaihteenvalitsin Siirrä rikastinvipu ON -asentoon. Rikastin asennossa ON Käynnistä moottori vetäisemällä käynnistysnarusta reippaasti. Vedä käynnistimestä Suomi

25 KÄYTTÖ Siirrä kaasuvipu täyskaasulle. Kytke turvakytkin (OPC). Vie kaasuvipu täyskaasulle Kytke teräjarru (BBS). Kytke turvakytkin ja sitten teräjarru Aloita liike kytkemällä liikkeenkytkentäkahva. VIHJE: Kytkimen käyttöiän pidentämiseksi teräjarrua ei kannata kytkeä ja terien pyörimistä käynnistää pitkän ruohon päällä. Käynnistä terä lyhytruohoisella alueella tai kovalla tasaisella alustalla. Anna terien päästä vauhtiin (1-2 sekuntia) ennen nurmikon leikkaamista. Kytke liikkeenkytkentäkahva Suomi-23

26 KÄYTTÖ Kun lopetat leikkaamisen, pysäytä terien pyöriminen vapauttamalla turvakytkin. Pysäytä pyörien veto vapauttamalla liikkeenkytkentäkahva. 2 1 Vapauta turvakytkin 1. Turvakytkin 2. Liikkeenkytkentäkahva Sammuta moottori vetämällä kaasuvipu kokonaan taakse Liikkeenkytkentäkahva 2. Kaasuvipu 24-Suomi

27 KÄYTTÖ Vain itsepyörivissä BBC-malleissa Mallit: W21SK, W53SEK Ruohon leikkaaminen Valmistele alue ennen ruohon leikkaamista. Havainnoi esteet, poista ylimääräiset esineet ja poista alueelta sivulliset henkilöt ja lemmikkieläimet. Tarkasta laitteen polttoaine, öljy, kiinnittimet yms. Varmista, että laite on huippukunnossa. Korjaa kaikki viat ennen leikkurin käyttämistä. Valitse sopiva nopeus vaihdevivulla. Vaihteenvalitsimen asento 1 on hitain nopeus. Asento 2 on kohtuullinen nopeus. Asento 3 on korkein käyttönopeusasetus. Vie vaihdevipu sopivalle nopeudelle. Vaihteenvalitsin Siirrä rikastinvipu ON -asentoon. Siirrä rikastin ON -asentoon Kytke turvakytkin ja käynnistä moottori vetäisemällä käynnistysnarusta reippaasti Suomi-25

28 KÄYTTÖ Siirrä kaasuvipu täyskaasulle. Vie kaasuvipu täyskaasulle Aloita leikkaaminen kytkemällä liikkeenkytkentäkahva. Kytke liikkeenkytkentäkahva Pysäytä vapauttamalla liikkeenkytkentäkahva. Kun lopetat leikkaamisen, pysäytä terien pyöriminen ja sammuta moottori vapauttamalla turvakytkin Suomi

29 KÄYTTÖ Vain työnnettävät mallit Malli: W21K Valmistele alue ennen ruohon leikkaamista. Havainnoi esteet, poista ylimääräiset esineet ja poista alueelta sivulliset henkilöt ja lemmikkieläimet. Tarkasta laitteen polttoaine, öljy, kiinnittimet yms. Varmista, että laite on huippukunnossa. Korjaa kaikki viat ennen leikkurin käyttämistä. Siirrä rikastinvipu ON -asentoon. Rikastin asennossa ON Kytke turvakytkin (OPC). 1 Käynnistä moottori vetäisemällä käynnistysnarusta reippaasti Turvakytkin 2. Käynnistysnaru Siirrä kaasuvipu täyskaasulle. Vie kaasuvipu täyskaasulle Kun lopetat leikkaamisen, pysäytä terien pyöriminen ja sammuta moottori vapauttamalla turvakytkin. 1. Turvakytkin Suomi-27

30 KÄYTTÖ Leikkuuohjeita HUOM: Tietyissä olosuhteissa, kuten ruohon ollessa erittäin pitkää, voit joutua nostamaan leikkuukorkeutta tarvittavan työntövoiman vähentämiseksi, moottorin ylikuormittumisen estämiseksi ja ruohopaakkujen syntymisen välttämiseksi. Voit myös joutua vähentämään liikkumisnopeutta ja/tai käyttämään ruohonleikkuria alueella toisen kerran. VAROITUS! ÄLÄ käytä ilmausteriä ruohonleikkurissasi. Ne ovat vaaralliset, vahingoittavat leikkuria ja voivat johtaa takuun raukeamiseen. Jos leikkaaminen on erittäin raskasta, vähennä leikkuuleveyttä kulkemalla osittain jo leikatun alueen päällä ja leikkaa hitaasti. Paremman keräämisen kannalta ja useimmissa olosuhteissa moottorin nopeus kannattaa pitää fast-asennossa. Tekstiilikerääjien huokoset voivat tukkeutua käytössä liasta ja pölystä, jolloin kerääjään kertyy vähemmän ruohoa. Sen voi estää suihkuttamalla kerääjän säännöllisesti vedellä ja antamalla sen kuivua ennen käyttöä. Pidä moottorin pinta käynnistimen ympäriltä puhtaana ja vapaana ruohosilpusta ja roskista. Se parantaa moottorin ilmanvirtausta ja pidentää moottorin käyttöikää. 28-Suomi

31 KÄYTTÖ Silppuamisohjeita Erikoinen silppuamisterä leikkaa ruohosilpun moneen kertaan ja pienii sen niin pieneksi, että nurmikolle joutuessaan se leviää ruohon sekaan huomaamattomaksi. Silputtu ruoho siis biohajoaa nopeasti ja tuo ravinteita nurmikolle. Silppua AINA nopeimmalla moottorinopeudella (teränopeudella), koska silloin terien toistoleikkaus tapahtuu tehokkaimmin. Vältä ruohon leikkaamista, jos se on märkää. Märällä ruoholla on taipumus paakkuuntua ja se häiritsee silppuamista. Paras aika ruohon leikkaamiseen on alkuiltapäivä. Siihen aikaan ruoho on kuivunut, eikä juuri leikattu alue joudu suoraan auringonpaisteeseen. Parhaaseen tulokseen pääsemiseksi ruohonleikkurin leikkuukorkeus tulee säätää niin, että ruohonleikkuri leikkaa vain ylimmän kolmanneksen ruohonkorsista. Jos ruoho on ylikasvanut, leikkuukorkeutta on nostettava työntövaikutuksen vähentämiseksi ja moottorin ylikuormituksen ehkäisemiseksi sekä ruohosilpun paakkuuntumisen estämiseksi. Jos silppuaminen on erittäin raskasta, vähennä leikkuuleveyttä kulkemalla osittain jo leikatun alueen päällä ja leikkaa hitaasti. Tietyt ruohotyypit ja ruohikko-olosuhteet voivat vaatia alueen silppuamista toiseen kertaan silpun piilottamiseksi kokonaan. Kun leikkaat toiseen kertaan, liiku ensimmäisen leikkuujäljen poikki (kohtisuoraan). Vaihtele leikkuusuuntaa viikoittain. Leikkaa yhdellä viikolla pohjoiseteläsuunnassa, vaihda seuraavalla viikolla itä-länsisuuntaan. Tämä auttaa ehkäisemään nurmikon turvettumista ja urittumista. TÄRKEÄ TIETÄÄ Parhaan leikkuutuloksen vuoksi leikkuulaitteen kotelo tulee pitää puhtaana ruoho- ja roskakertymistä. Ks. Puhdistus tämän käyttöohjeen jaksosta Huolto. Suomi-29

32 HUOLTO Huolto Huoltokaavio Seuraavassa on luettelo huoltotoimenpiteistä, jotka koneelle on tehtävä. Ne huoltotoimet, joita ei kuvata tässä käyttöohjeessa, on annettava valtuutetun huoltoliikkeen suoritettavaksi. Suosittelemme valtuutetun huoltoliikkeen tekemää vuosihuoltoa koneesi säilyttämiseksi mahdollisimman hyvässä kunnossa ja sen turvallisen käytön varmistamiseksi. Lue Turvallisuusohjeet kappaleesta Huolto. Päivittäinen huolto Huoltoväli tunteina Ennen säilytystä Huolto Ennen Jälkeen tai kausittain Tarkasta, että kiinnitykset ovat tiukalla. Puhdista/Tarkasta ruohonkerääjä* Tarkasta renkaat Tarkasta vetävät pyörät** Puhdista ruohonleikkuri*** Puhdista voimansiirtokotelon alusta** Tarkasta käyttöhihna/hihnapyörät Tarkasta/teroita/vaihda terä Voitelu Tarkasta moottorin öljytaso Vaihda moottoriöljy 1,2 Puhdista ilmansuodatin 2 Tarkasta äänenvaimennin 4 3 Vaihda sytytystulppa Vaihda ilmansuodattimen paperipanos 2 Tyhjennä polttoainejärjestelmä tai lisää stabilointiainetta. * Mikäli mallissa on. ** Itsepyörivät leikkurit. ***Puhdista leikkuulaitteen alusta kaapijalla. 1 - Vaihda useammin raskaalla kuormituksella tai korkeissa lämpötiloissa käytettäessä. 2 - Huolla useammin likaisissa tai pölyisissä olosuhteissa käytettäessä. 3 - Vaihda terät useammin hiekkaisella maaperällä leikatessa. 4 - Ja jokaisen 5 käyttötunnin jälkeen. VAROITUS! Mitään säätöjä tai huoltotoimenpiteitä ei saa tehdä, ellei: Moottoria ole sammutettu. Sytytystulpan johtoa irrotettu. 30-Suomi

33 HUOLTO Yleiset suositukset Tämän ruohonleikkurin takuu ei kata vahinkoja, jotka ovat aiheutuneet käyttäjän väärinkäytöksistä tai huolimattomuudesta. Täyden takuuarvon saamiseksi käyttäjän on ylläpidettävä ruohonleikkuria tämän käyttöohjeen ohjeiden mukaisesti. Tiettyjä säätöjä on tehtävä määrävälein ruohonleikkurin pitämiseksi kunnossa. Tarkasta vähintään kerran kaudessa, onko ruohonleikkurille tehtävä jokin tässä Huoltojaksossa kuvatuista säädöistä. Vähintään kerran vuodessa on vaihdettava sytytystulppa, puhdistettava tai vaihdettava ilmansuodatin ja tarkastettava terien kuluneisuus. Uusi sytytystulppa ja puhdas/uusi ilmansuodatin varmistavat oikean ilmapolttoaineseoksen ja saavat moottorin toimimaan paremmin ja kestämään kauemmin. Noudata tämän käyttöohjeen kunnossapitosuunnitelmaa. Ennen jokaista käyttöä 1. Tarkasta moottorin öljymäärä. 2. Tarkasta, että kiinnitykset ovat tiukalla. Sytytysjärjestelmä Moottorissa on elektroninen sytytysjärjestelmä. Ainoastaan sytytystulpat vaativat huoltoa. Suositellut sytytystulpat, ks. Tekniset tiedot. 1. Irrota sytytyskaapelikenkä ja puhdista sytytystulpan ympärys. 2. Irrota sytytystulppa tulppa-avaimella. 3. Tarkasta sytytystulppa. Vaihda sytytystulppa, jos se on karstoittunut, sen elektrodit ovat palaneet tai jos eriste on halkeillut tai muuten vahingoittunut. Jos käytät edelleen samaa sytytystulppaa, puhdista se teräsharjalla. 4. Mittaa elektrodien kärkiväli lankatulkilla. Etäisyyden tulee olla 0,030" (0,75 mm). Säädä tarvittaessa kärkiväli taivuttamalla sivuelektrodia. 5. Kierrä sytytystulppa takaisin paikoilleen käsin, jotta kierteet eivät vaurioidu. Kun sytytystulppa on kierretty paikalleen, kiristä se tulppa-avaimella niin, että aluslevy puristuu. Käytettyä sytytystulppaa on paikalleen kiertämisen jälkeen kiristettävä 1/8 kierrosta. Uutta sytytystulppaa on paikalleen kiertämisen jälkeen kiristettävä 1/2 kierrosta. 6. Asenna sytytyskaapelikenkä takaisin. TÄRKEÄ TIETÄÄ Vääräntyyppinen sytytystulppa saattaa vaurioittaa moottoria. Liian löysälle jätetyt sytytystulpat saattavat aiheuttaa ylikuumenemista ja vaurioittaa moottoria. Sytytystulppien kiristäminen liian tiukalle saattaa vaurioittaa sylinterikannen kierteitä. Kärkivälin mittaaminen Suomi-31

34 Moottorin jäähdytysilma-aukon tarkastus Tarkasta, ettei moottorin jäähdytysilmaaukossa ole lehtiä, ruohoa ja likaa. Jos jäähdytysilma-aukko on tukossa, moottorin jäähdytys vaikeutuu, ja seurauksena voi olla moottorivaurio. HUOLTO Tarkasta ja puhdista jäähdytysilma-aukko Suomi

35 HUOLTO Kaasuvaijerin ja rikastinvaijerin tarkastus ja säätö Tarkasta, että moottori reagoi kaasutukseen ja että moottori pyörii hyvällä nopeudella täydellä kaasulla. Jos olet epävarma, ota yhteys huoltoliikkeeseen. Säätö voidaan tarvittaessa tehdä seuraavasti: 1. Siirrä kahvan kaasu/rikastinvipu säädin "Choke"-asentoon. 2. Avaa vaijeripinne ja liu'uta vaijeria eteenpäin kaasuttimen vivuston sisärajoituskohtaan. Tämä kohta on rikastusasento. 3. Kiristä vaijeripinne hyvin. Testaa rikastimen toiminta kaasu/rikastinvivulla. 4. Varmista kaasu/rikastinvipua liikuttamalla, että rikastin ei ole päällä ja että moottori käy täydellä nopeudella, kun kaasusäädin siirretään "Fast"- asentoon. 5. Varmista, että vipu hidastaa moottoria kun kaasu/rikastinvipua vedetään taaksepäin ja moottori sammuu (vain BBC-mallit). 6. Käynnistä moottori ja siirrä kaasusäädin fast-asentoon (tai suurimmalle nopeudelle). Tarkasta moottorin kierrosnopeus takometrillä. 7. Kaasuttimen ja moottorin kierrosluku ei ole säädettävä toiminto. Jos ne ovat arvojen ulkopuolella, toimita kone Kawasaki-moottoreiden huoltoliikkeeseen. Älä käytä konetta liian suurilla kierroksilla ja äläkä ohita moottorin säädintä Rikastinvipu 2. Kaasu/rikastinvaijeri 3. Vaijeripinne Rikastinvarsi Suomi-33

36 HUOLTO Ilmansuodattimen vaihto, Kawasakin moottori Jos moottori vaikuttaa tehottomalta tai käy epätasaisesti, ilmansuodatin saattaa olla tukkeutunut. If run with a dirty air filter, the spark plugs can become fouled, distrupting operation. 1 2 Siksi on tärkeää vaihtaa ilmansuodatin säännöllisin väliajoin (ks. oikea vaihtoväli kappaleesta Huoltokaavio). Ilmansuodatin puhdistetaan/vaihdetaan seuraavasti: VAROITUS! Anna pakoputkiston jäähtyä ennen huoltoa. Palovammojen vaara. TÄRKEÄ TIETÄÄ Moottorin käyttäminen ilman ilmansuodatinta tai vahingoittuneella ilmansuodattimella päästää moottoriin likaa, joka johtaa moottorin nopeaan kulumiseen. Tämäntyyppiset viat eivät kuulu valmistajan rajoitetun takuun piiriin Ilmansuodattimen kansi 2. Paperisuodatin 3. Foam-suodatin Tarkastus Työnnä ilmanpuhdistinkotelon sivussa olevat hakaset ylös. Ota ilmanpuhdistimen suojus pois ja tarkasta suodatinpanokset. Puhdista tai vaihda likaiset suodatinpanokset. Vahingoittuneet suodatinpanokset on aina vaihdettava. 1. Ota paperi- ja foam-panokset pois. 2. Tarkasta molemmat ilmansuodattimen panokset ja vaihda ne, mikäli ne ovat vahingoittuneet. Vaihda paperisuodatinpanos aina suunnitelluin väliajoin (200 tuntia). 3. Foam-panos puhdistetaan veden ja liottimen seoksessa, ja sen annetaan kuivua ilmassa ennen takaisinasentamista. 4. Paperisuodatin puhdistetaan pölystä naputtamalla sitä kevyesti tasaista alustaa vasten. 5. Puhdista kotelo liottimella ja vedellä ja kuivaa huolellisesti. TÄRKEÄ TIETÄÄ ÄLÄ käytä paineilmaa paperisuodattimen puhdistukseen. Älä öljyä paperi- tai foamsuodatinta. 34-Suomi

37 HUOLTO Polttoainesuodattimen vaihto Vaihda polttoaineletkuun asennettu polttoainesuodatin100 tunnin välein (kerran kaudessa) tai useammin, jos se on tukkeutunut. Vaihda suodatin seuraavasti: 1. Siirrä letkunkiristimet suodattimesta. Käytä lattapihtejä. 2. Vedä suodatin irti letkunpäistä. 3. Työnnä uusi suodatin letkunpäihin. Käännä suodatin FLOW -nuoli ylöspäin polttoainepumppuun päin. Tarvittaessa suodattimen päihin voi sivellä saippualiuosta asennuksen helpottamiseksi. 4. Siirrä letkunkiristimet takaisin suodattimeen. Renkaiden tarkastus Vältä renkaiden joutumista kosketuksiin bensiinin, öljyjen tai hyönteistentorjuntaaineiden kanssa, koska ne voivat vaurioittaa kumia. Vältä kantoja, kiviä, syviä uria, teriä esineitä ja muita vaaratekijöitä, jotka voivat aiheuttaa rengasvaurioita. Vetävät pyörät Tarkasta jokaisella leikkuukerralla, että vetävät takapyörät liikkuvat vapaasti. Jos pyörät eivät pyöri vapaasti, se on merkki roskista, ruohosilpusta yms. vetävien pyörien alueella, ja ne on poistettava vetävien pyörien vapauttamiseksi. Jos joudut puhdistamaan vetävät takapyörät, muista puhdistaa myös molemmat etupyörät. 1. Irrota navan kansi, lukkomutterit ja aluslevy. 2. Ota pyörät pois pyörän säätimistä. 3. Poista roskat ja ruohosilppu pölysuojan sisältä, rattaasta ja/tai vetävän pyörän hammaspyörästä. 4. Sijoita pyörät takaisin paikalleen HUOM: Jos pyörät eivät pyöri vapaasti puhdistuksen jälkeen, ota yhteyttä valtuutettuun huoltoliikkeeseen. Polttoainesuodatin Suomi-35

38 HUOLTO Kiilahihnojen tarkastus Tarkasta 100 käyttötunnin välein. Tarkasta suurien murtumien ja pahojen nirhautumien varalta. HUOM: Hihnassa näkyy normaalisti pieniä murtumia. Hihnoja ei voi säätää. Vaihda hihnat, jos ne alkavat kulumisen myötä luistaa. Terän tarkastus Parhaaseen leikkuutehoon pääsemiseksi on tärkeää pitää terät hyvin teroitettuna ja vauriottomina. Käytä aina suojakäsineitä, kun käsittelet terää. Vääntynyt tai murtunut terä, tai terä, jossa on isoja lovia, on vaihdettava. Tarkasta terien kiinnitys. TÄRKEÄ TIETÄÄ Terän teroitus on annettava valtuutetun huoltoliikkeen tehtäväksi. Terän tarkastus Vioittunut terä tulee vaihtaa, kun kosketus esineen on vahingoittanut sitä. Anna huoltoliikkeen arvioida, voidaanko terä korjata/teroittaa vai onko se vaihdettava. 36-Suomi

39 HUOLTO Terän vaihto VAROITUS! Terä on terävä. Suojaa kätesi käsineillä ja/tai kääri terät tukevaan kankaaseen, kun käsittelet niitä. 2 3 Avaa teräpultti kiertämällä sitä vastapäivään. TÄRKEÄ TIETÄÄ Kunnollinen asennus edellyttää, että terän keskireikä kohdistetaan leikkurirungon tähteen. Asenna uusi tai teroitettu terä GRASS SIDE -merkintä maahan/nurmikkoon päin (alaspäin) tai THIS SIDE UP - merkintä leikkuulaitetta ja leikkurirunkoa päin. Asenna ja kiristä teräpultti hyvin. Kiristä teräpultti momenttiin ft/lbs (60-75 Nm). TÄRKEÄ TIETÄÄ Erikoisteräpultti on lämpökäsitelty. Korvaa se tarvittaessa Husqvarnan pultilla. Älä käytä ilmoitettua arvoa heikompia kiinnittimiä Terä 2. Terän istukka 3. Kiila 4. Lukkoaluslevy 5. Teräpultti 6. Karkaistu aluslevy Käyttöpyörästön kotelo Voimansiirtojärjestelmämme pysyminen moitteettomassa toimintakunnossa edellyttää, että käyttöpyörästön kotelo ja voimansiirron ympäristö pidetään puhtaana ja vapaana roskakertymistä. Puhdista voimansiirtokotelo kahdesti kaudessa. Voimansiirtokotelo on täytetty tehtaalla oikealla voiteluainemäärällä. Voiteluaine tarvitsee huomiota vain silloin, jos voimansiirtokotelossa on tehty huoltotoimenpiteitä. Suomi-37

40 HUOLTO Ruohonkerääjä Ruohonkerääjä voidaan suihkuttaa vedellä, mutta sen on oltava käytössä kuiva. Tarkasta ruohonkerääjä usein vaurioiden tai kulumisen varalta. Normaalikäytössäkin se kuluu. Jos ruohonkerääjä on vaihdettava, vaihda se vain hyväksyttyyn varaosakerääjään, joka on kuvattu tämän käyttöohjeen Varaosat-jaksossa. Ilmoita tilauksen yhteydessä ruohonleikkurin mallinumero. VAROITUS! Irrota sytytystulpan kaapeli sytytystulpasta ja siirrä kaapeli niin, ettei se pääse kosketukseen tulpan kanssa. Äänenvaimennin Tarkasta ja vaihda syöpynyt äänenvaimentaja, sillä se voi aiheuttaa palonvaaran ja/tai vahinkoja. Puhdistus TÄRKEÄ TIETÄÄ: VARMISTA SUORITUSKYVYN SÄILYMINEN PITÄMÄLLÄ LEIKKURIKOTELO PUHTAANA RUOHOKERTYMISTÄ JA ROSKISTA. PUHDISTA LEIKKURIN ALAPUOLI JOKAISEN KÄYTTÖKERRAN JÄLKEEN. VAROITUS! Irrota sytytystulpan kaapeli sytytystulpasta ja siirrä kaapeli niin, ettei se pääse kosketukseen tulpan kanssa. Puhdista ruohonleikkurin alapuoli kaapimalla ruoho- ja roskakertymät pois. Puhdista moottori usein, ettei likaa pääse kertymään. Tukkeutunut moottori käy kuumempana ja moottorin käyttöikä lyhentyy. Pidä käsitellyt pinnat ja pyörät puhtaana bensiinistä, öljystä yms. Emme suosittele puutarhaletkun käyttämistä ruohonleikkurin puhdistukseen, ellei sähköjärjestelmää, äänenvaimenninta, ilmansuodatinta ja kaasutinta suojata vedeltä. Moottoriin päässyt vesi voi lyhentää moottorin käyttöikää. Puhdista käyttöpyörästön kotelon alusta Puhdista käyttöpyörästön kotelon alusta vähintään kahdesti kaudessa. Poista kotelon alapinnalta lika- ja ruohokertymät kaapimalla kittilastalla tai vastaavalla. 38-Suomi

41 HUOLTO Ruoholeikkurin säätö VAROITUS! Ennen mitä tahansa huolto- tai säätötoimenpidettä: 1. Vapauta ohjaustanko ja sammuta moottori. 2. Varmista, että terät ja kaikki liikkuvat osat ovat täysin pysähtyneet. 3. Irrota sytytystulpan kaapeli sytytystulpasta ja siirrä kaapeli niin, ettei se pääse kosketukseen tulpan kanssa. Leikkuukorkeuden säätö Ks. LEIKKUUKORKEUDEN SÄÄTÄMINEN tämän käyttöohjeen kappaleesta Käyttö. Takaohjain Ruohonleikkurin takapyörien väliin sijoitetun takaohjaimen tehtävänä on minimoida kappaleiden sinkoutuminen leikkurin takaa käyttäjän leikkuuaseman suuntaan. Jos ohjain vahingoittuu, se on vaihdettava. Käyttöhihnan irrottaminen: 1. Ota käyttöpyörästön kotelo pois. Ota hihna pois käyttöhihnapyörältä painamalla pyörää alas ja pyörittämällä hihna pois. 2. Käännä leikkuri kyljelleen (ilmansuodatin ja kaasutin ylöspäin). 3. Ota terä pois. 4. Ota akselinkannatin pois. 5. Ota käyttöhihna pois kampiakselissa olevalta moottorin hihnapyörältä. Vaihda käyttöhihna päinvastaisessa järjestyksessä: HUOM: Käytä aina tehtaan hyväksymiä hihnoja oikean istuvuuden ja pitkän käyttöiän varmistamiseks. Kahvan säätäminen Kahva voidaan kiinnittää korkeaan tai matalaan asentoon. Kahvan pohjassa olevat kiinnitysreiät eivät ole keskellä kahvan nostamista tai laskemista varten. 1. Ota kahva ja vaijeriside (vaijerisiteet) pois, jotka kiinnittävät vaijerin (vaijerit) kahvaan. 2. Otat kahvan kannattimen kiinnityspultit ja mutterit pois. 3. Irrota alempi kahva kannattimesta puristamalla sitä kiinni. 4. Nosta tai laske kahvaa siirtämällä sitä kannattimen kiinnitysrei'issä. 5. Vaihda pultit ja mutterit, kiristä huolellisesti. Liitä kaapelit taisin kahvaan kaapelisiteillä. Suomi-39

42 HUOLTO Moottorin säätö Moottorin nopeus Moottorin nopeus on asetettu tehtaalla. Älä yritä nostaa moottorin nopeutta, sillä se voi johtaa henkilövahinkoihin. Jos moottori käy mielestäsi liian nopeasti tai liian hitaasti, vie ruohonleikkuri valtuutettuun huoltoliikkeeseen korjausta ja säätämistä varten. Kaasutin Kaasutinta ei voi säätää. Jos moottori ei toimi kunnolla ja epäilet vikaa kaasuttimessa, vie ruohonleikkuri valtuutettuun huoltoliikkeeseen korjausta ja/tai säätämistä varten. TÄRKEÄ TIETÄÄ: ÄLÄ TEE KOSKAAN MUUTOKSIA MOOTTORIN SÄÄTIMEEN, SILLÄ SE ON SÄÄDETTY TEHTAALLA SOPIVALLE MOOTTORINOPEUDELLE. MOOTTORIN KÄYTTÄMINEN TEHTAAN ASETTAMAN SUURNOPEUDEN YLITSE VOI OLLA VAARALLISTA. JOS USKOT MOOTTORIN SÄÄTÄMÄN SUURNOPEUDEN TARVITSEVAN SÄÄTÖÄ, OTA YHTEYTTÄ LÄHIMPÄÄN VALTUUTETTUUN HUOLTOLIIKKEESEEN, JOSTA LÖYTYY OIKEAT VÄLINEET JA RIITTÄVÄ KOKEMUS TARVITTAVIEN SÄÄTÖJEN TEKEMISEEN. Puhdistus ja pesu Säännöllinen puhdistus ja pesu, erityisesti leikkuulaitteen alta, pidentää koneen käyttöikää. Ota tavaksesi puhdistaa kone heti käytön jälkeen (kun se on jäähtynyt), ennen kuin lika tarttuu kiinni. Älä ruiskuta vettä leikkuulaitteen päälle. Käytä paineilmaa leikkuulaitteen yläpinnan puhdistamiseen. Käytä suojakäsineitä puhdistuksen ja pesun aikana. Kiinnittimet Tarkasta päivittäin. Tutki koko kone löystyneiden tai pudonneiden kiinnittimien varalta. 40-Suomi
