1 NIBE aurinkokeräinpaketit Valitse luonnollinen ja ekologinen NIBE!

2 Aurinko hyötykäyttöön NIBEn tuotteilla Aurinkoenergian hyödyntäminen lämmityksessä tuo suoraa säästöä kodin energiankulutukseen. NIBE on kehittänyt valmiita aurinkokeräinpaketteja, joiden avulla on helppoa hyödyntää ilmaista aurinkoenergiaa joko lisälämmönlähteeksi tai käyttöveden lämmitykseen. Aurinkoenergiaa pystytään hyödyntämään Suomessakin lähes ympäri vuoden ainoastaan pimeimpinä talvikuukausina käyttöön tulee taukoa. NIBEn aurinkokeräin-tuoteperheen tuotteet on helppo yhdistää NIBE-lämpöpumppuihin sekä käyttöveden lämmitykseen. Maalämpöpumppuihin, ilmavesi- sekä poistoilmapumppuihin löytyvät valmiit ratkaisut ja yhteiskäyttö on helppoa ja tehokasta. Mutta NIBE aurinkokeräimet voidaan helposti asentaa myös olemassa olevan öljykattilan, puu- tai pellettikattilan yhteyteen sekä suuriin kiinteistöihin säästöä tulee aina, joten käyttömahdollisuudet ovat käytännössä rajattomat. Aurinkokeräimien ohjaus hoituu joko omalla aurinko-ohjausyksiköllä tai lämpöpumpun ohjauksella. Osa malleista estää kompressorin ja vastuksen käynnin, mikäli ilmaista aurinkoenergiaa on saatavilla. NIBEn valmiit aurinkokeräinpaketit sisältävät kaikki tarvittavat komponentit aina glykolista kattokiinnikkeisiin saakka. ämä helpottaa paitsi asennustyötä myös kustannusten budjetointia, kun yllätyksiä ei tule. NIBE-aurinkokeräimien paneelikeräin on Euroopan käytetyin keräintyyppi. oimiva aurinkojärjestelmä on investointi, joka tuottaa ilmaista aurinkoenergiaa vuosien ajan. NIBEltä ja sen asiantuntevilta jälleenmyyjiltä saat apua oikean aurinkokeräinpaketin valinnassa. Vähennä kustannuksia sekä hiilijalanjälkeäsi, ja pyydä tarjous taloosi tai taloyhtiöösi jo tänään! Sivuillamme löydät lisätietoa uusista aurinkokeräinjärjestelmistämme sekä esimerkkikohteita, joissa on hyödynnetty aurinkoenergiaa pientaloista kerrostaloihin. NIBE AURINKOKERÄIMEN EDU Serpentiinirakenteinen NIBE aurinkokeräin on tyhjiökeräimiin verrattuna: kevyempi vaivaton asentaa ja huoltaa helpompi pitää puhtaana (lumi ja roskat) pidempi käyttöiältään tyylikäs ja kestävä hankintahinnaltaan edullisempi 2

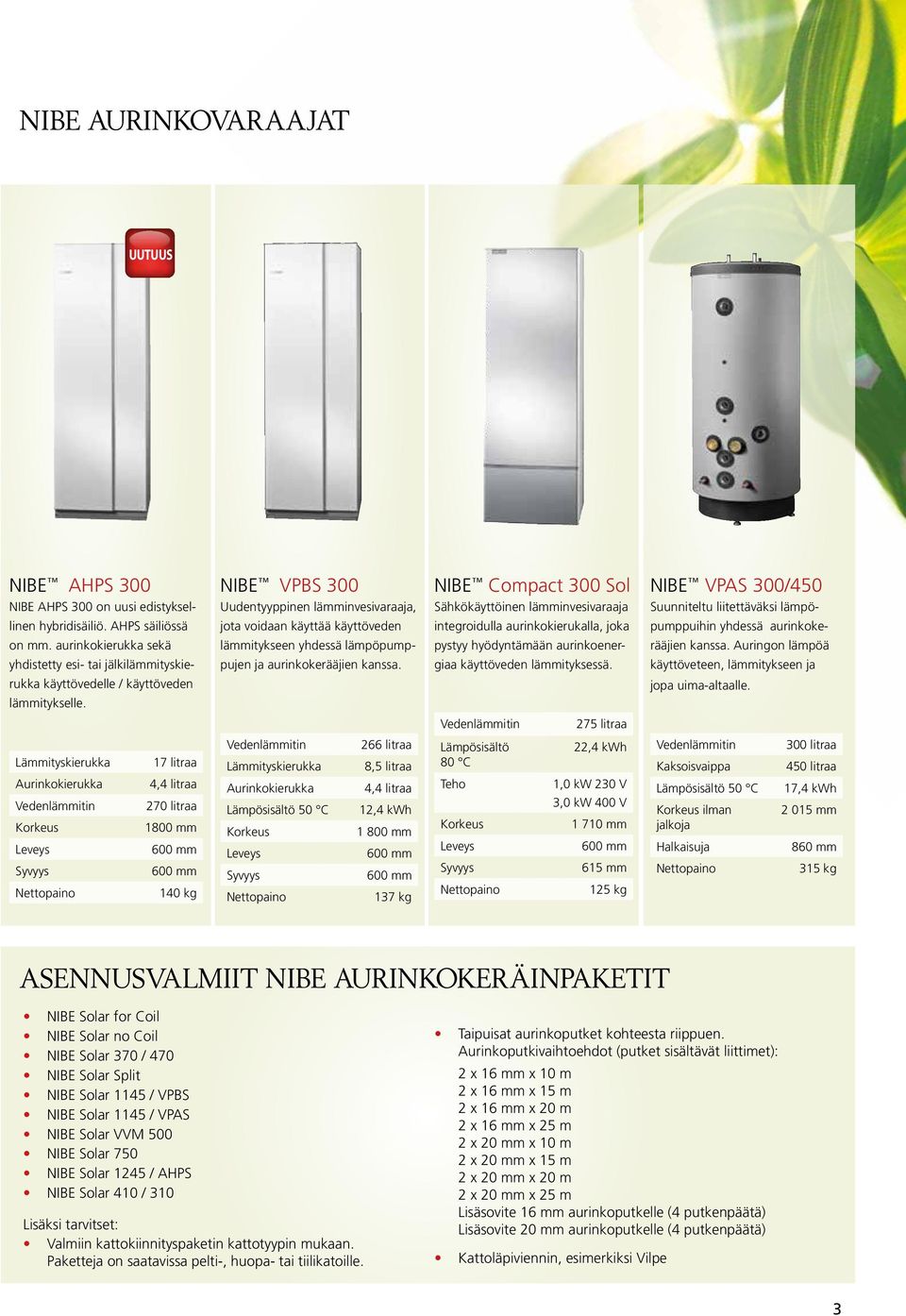

3 NIBE Aurinkovaraajat UUA! UUUUS NIBE AHPS 300 NIBE AHPS 300 on uusi edistyksel- NIBE VPBS 300 Uudentyyppinen lämminvesivaraaja, NIBE Compact 300 Sol Sähkökäyttöinen lämminvesivaraaja NIBE VPAS 300/450 Suunniteltu liitettäväksi lämpö- linen hybridisäiliö. AHPS säiliössä jota voidaan käyttää käyttöveden integroidulla aurinkokierukalla, joka pumppuihin yhdessä aurinkoke- on mm. aurinkokierukka sekä lämmitykseen yhdessä lämpöpump- pystyy hyödyntämään aurinkoener- rääjien kanssa. Auringon lämpöä yhdistetty esi- tai jälkilämmityskie- pujen ja aurinkokerääjien kanssa. giaa käyttöveden läm mityksessä. käyttöveteen, lämmitykseen ja rukka käyttövedelle / käyttöveden lämmitykselle. jopa uima-altaalle. Vedenlämmitin 275 litraa Lämmityskierukka 17 litraa Aurinkokierukka 4,4 litraa Vedenlämmitin 270 litraa Korkeus 1800 mm Leveys 600 mm Syvyys 600 mm Nettopaino 140 kg Vedenlämmitin Lämmityskierukka Aurinkokierukka Lämpösisältö 50 C Korkeus Leveys Syvyys Nettopaino 266 litraa 8,5 litraa 4,4 litraa 12,4 kwh mm 600 mm 600 mm 137 kg Lämpösisältö 80 C eho Korkeus Leveys Syvyys Nettopaino 22,4 kwh 1,0 kw 230 V 3,0 kw 400 V mm 600 mm 615 mm 125 kg Vedenlämmitin Kaksoisvaippa Lämpösisältö 50 C Korkeus ilman jalkoja Halkaisuja Nettopaino 300 litraa 450 litraa 17,4 kwh mm 860 mm 315 kg Asennusvalmiit NIBE aurinkokeräinpaketit NIBE Solar for Coil NIBE Solar no Coil NIBE Solar 370 / 470 NIBE Solar Split NIBE Solar 1145 / VPBS NIBE Solar 1145 / VPAS NIBE Solar VVM 500 NIBE Solar 750 NIBE Solar 1245 / AHPS NIBE Solar 410 / 310 Lisäksi tarvitset: Valmiin kattokiinnityspaketin kattotyypin mukaan. Paketteja on saatavissa pelti-, huopa- tai tiilikatoille. aipuisat aurinkoputket kohteesta riippuen. Aurinkoputkivaihtoehdot (putket sisältävät liittimet): 2 x 16 mm x 10 m 2 x 16 mm x 15 m 2 x 16 mm x 20 m 2 x 16 mm x 25 m 2 x 20 mm x 10 m 2 x 20 mm x 15 m 2 x 20 mm x 20 m 2 x 20 mm x 25 m Lisäsovite 16 mm aurinkoputkelle (4 putkenpäätä) Lisäsovite 20 mm aurinkoputkelle (4 putkenpäätä) Kattoläpiviennin, esimerkiksi Vilpe 3

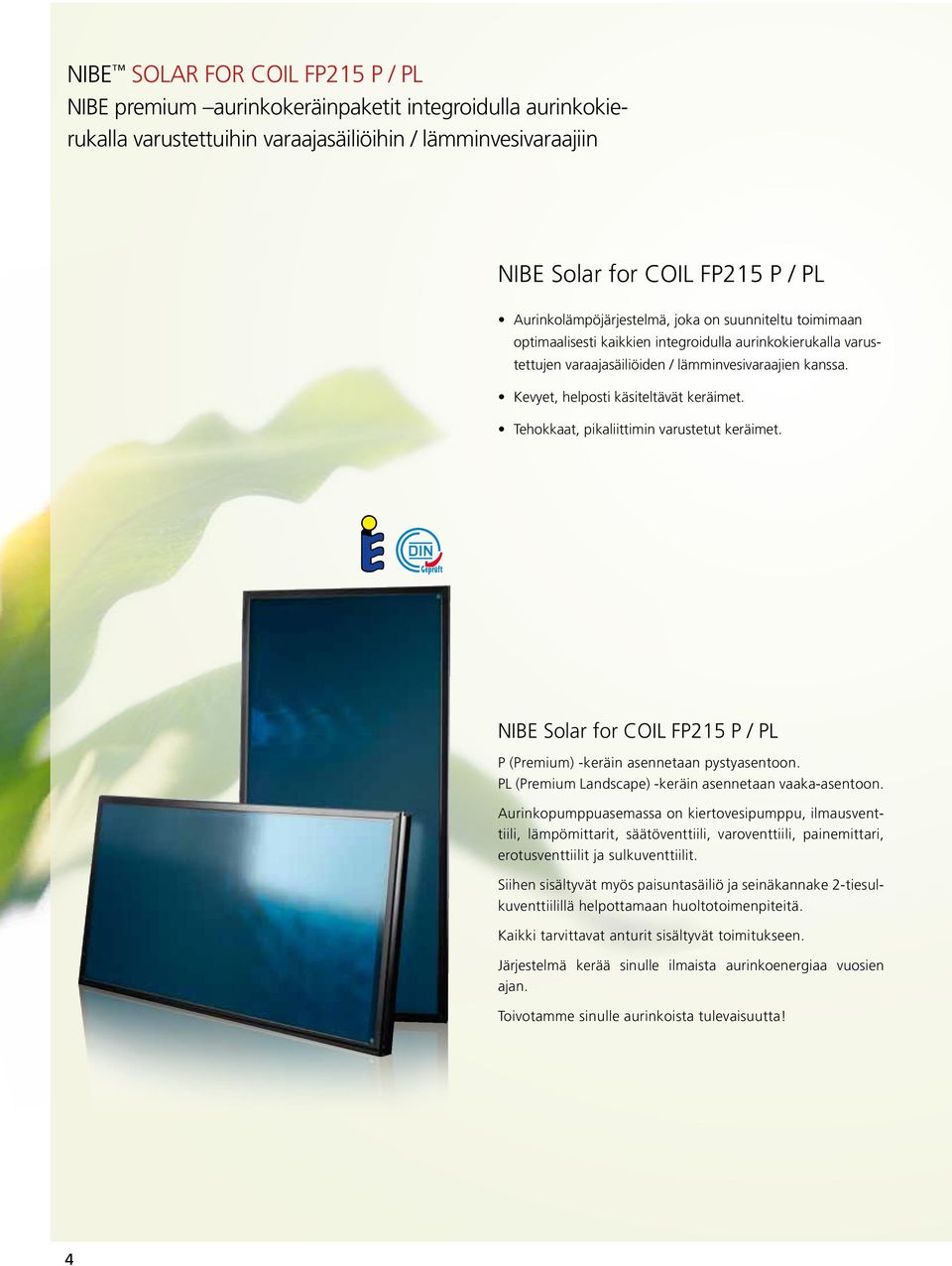

4 NIBE SOLAR FOR COIL FP215 P / PL NIBE premium aurinkokeräinpaketit integroidulla aurinkokierukalla varustettuihin varaajasäiliöihin / lämminvesivaraajiin NIBE Solar for COIL FP215 P / PL Aurinkolämpöjärjestelmä, joka on suunniteltu toimimaan optimaalisesti kaikkien integroidulla aurinkokierukalla varustettujen varaajasäiliöiden / lämminvesivaraajien kanssa. Kevyet, helposti käsiteltävät keräimet. ehokkaat, pikaliittimin varustetut keräimet. NIBE Solar for COIL FP215 P / PL P (Premium) -keräin asennetaan pystyasentoon. PL (Premium Landscape) -keräin asennetaan vaaka-asentoon. Aurinkopumppuasemassa on kiertovesipumppu, ilmausventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, erotusventtiilit ja sulkuventtiilit. Siihen sisältyvät myös paisuntasäiliö ja seinäkannake 2-tiesulkuventtiilillä helpottamaan huoltotoimenpiteitä. Kaikki tarvittavat anturit sisältyvät toimitukseen. Järjestelmä kerää sinulle ilmaista aurinkoenergiaa vuosien ajan. oivotamme sinulle aurinkoista tulevaisuutta! 4

5 ekniset tiedot NIBE FP215 P / PL Aurinkokeräin Aurinkokeräinpaketin pääosat ovat: Aurinkokeräin FP215 P FP215 PL uotenumero Mitat mm 2088 x 1030 x 81 Bruttoala m Nettoala m 2 1,91 Lasin paksuus mm 3.2 Lasi Vähän rautaa sisältävä karkaistu turvalasi Keruuputken läpimitta mm 22 Kierukan läpimitta mm 10 Paino kg Kehys musta, eloksoitu Keruulaite Kierukkaputki, Sininen erittäin selektiivinen pinnoite Optinen hyötysuhde % Yläeriste 20 mm mineraalivilla Pohjaeriste 20 mm PIR sandwicheriste Nestetilavuus litraa Lämmönsiirtoaine Propyleeniglykoli tai vesi drain-back sovelluksissa Suurin käyttöpaine bar/mpa 10 Maksimilämpötila C 1) ) Säteilyteho 1000 W/m 2 ja ympäristön lämpötila 30 C Suositellut lisävarusteet, eivät sisälly toimitukseen - Kattokiinnitysosat valmiina paketteina erilaisille kattotyypeille. - Valmiiksi eristetyt putket, helpot liittää ja sisältävät anturikaapelit, pituus 10, 15, 20 tai 25 metriä - Kattoläpivienti NIBE Aurinkokeräimet NIBE Solar FP215 P / PL uotenro (2-6 kpl) NIBE Aurinkopumppuasema uotenro NIBE Aurinko-ohjausyksikkö SCU10 uotenro Aurinkokeräinpakettiin sisältyvät lisäksi seuraavat osat: paisuntasäiliö, pikaliittimet/ kompensaattorit, glykoli. NIBE Aurinkokeräinpaketit: NIBE Solar for COIL FP215 P2 -paketti tuotenro NIBE Solar for COIL FP215 P3 -paketti tuotenro NIBE Solar for COIL FP215 P4 -paketti tuotenro NIBE Solar for COIL FP215 P5 -paketti tuotenro NIBE Solar for COIL FP215 P6 -paketti tuotenro NIBE Solar for COIL FP215 PL2 -paketti tuotenro NIBE Solar for COIL FP215 PL3 -paketti tuotenro NIBE Solar for COIL FP215 PL4 -paketti tuotenro NIBE Solar for COIL FP215 PL5 -paketti tuotenro NIBE Solar for COIL FP215 PL6 -paketti tuotenro oimintaperiaate NIBE Solar for COIL FP215 FP215 P / PL NIBE Compact 300 Sol ** SCU10 P 5

6 NIBE SOLAR NO COIL FP215 P / PL NIBE premium -aurinkokeräinpaketit lämminvesivaraajille ja säiliöille ilman sisäistä aurinkokierukkaa NIBE Solar NO COIL FP215 P / PL Aurinkolämpöjärjestelmä, joka on suunniteltu toimimaan optimaalisesti kaikkien varaajasäiliöiden kanssa, joissa ei ole sisäistä aurinkokierukkaa. ehokas, helposti asennettava ulkoinen lämmönvaihdin. Kevyet, helposti käsiteltävät keräimet. ehokkaat, pikaliittimin varustetut keräimet. NIBE Solar NO COIL FP215 P / PL P (Premium) -keräin asennetaan pystyasentoon. PL (Premium Landscape) -keräin asennetaan vaaka-asentoon. Aurinkopumppuasemassa on kiertovesipumppu, ilmausventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, erotusventtiilit ja sulkuventtiilit. Siihen sisältyvät myös paisuntasäiliö ja seinäkannake 2-tiesulkuventtiilillä helpottamaan huoltotoimenpiteitä. Kaikki tarvittavat anturit sisältyvät toimitukseen. NIBE Solar for Coil aurinkokeräinjärjestelmä soveltuu erittäin hyvin olemassa olevan öljy-, puu- tai pellettikattilan rinnalle. Järjestelmän suunnittelu tehdään tapauskohtaisesti. Järjestelmä kerää sinulle ilmaista aurinkoenergiaa vuosien ajan. oivotamme sinulle aurinkoista tulevaisuutta! 6

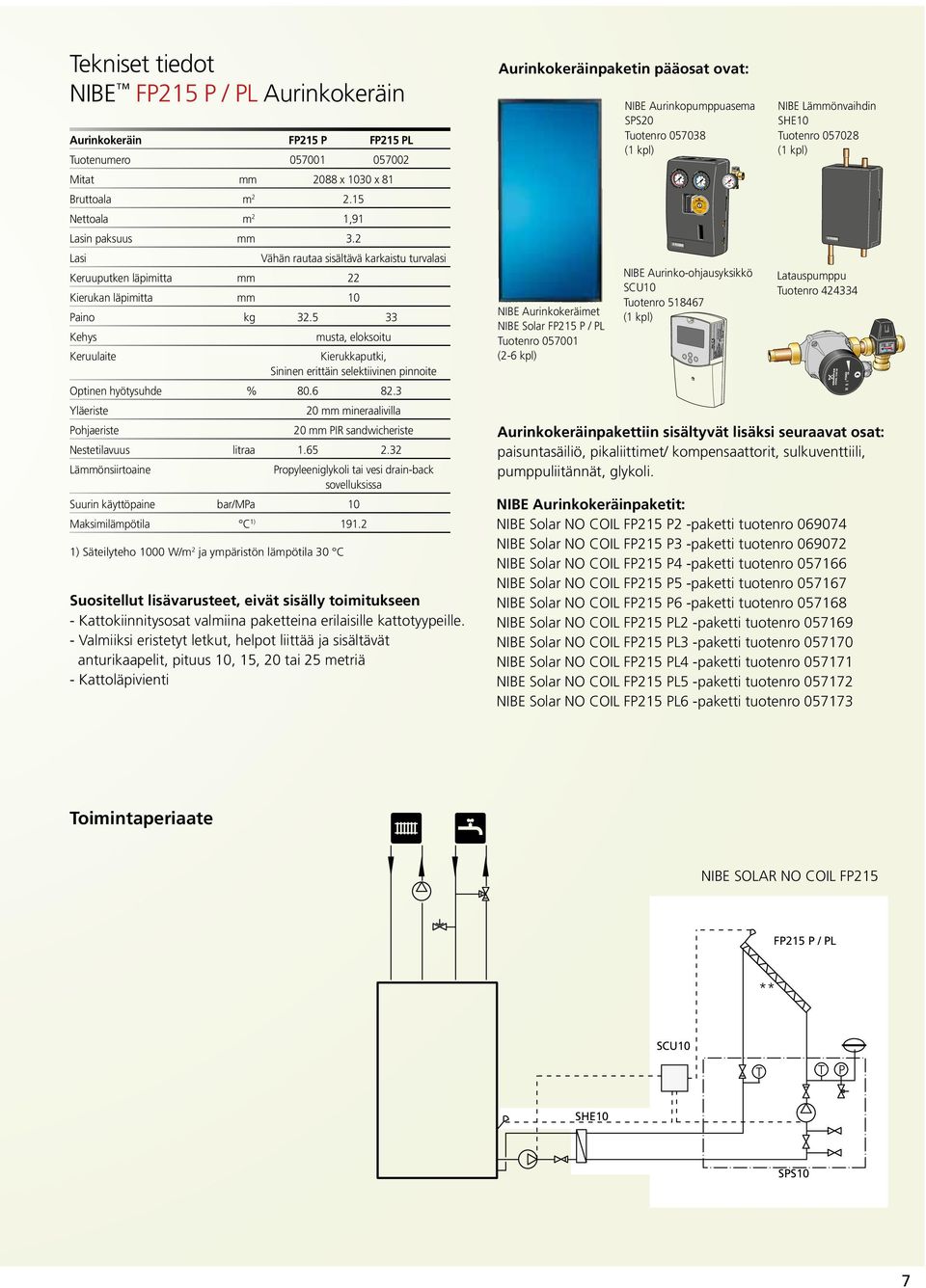

7 ekniset tiedot NIBE FP215 P / PL Aurinkokeräin Aurinkokeräin FP215 P FP215 PL uotenumero Mitat mm 2088 x 1030 x 81 Bruttoala m Nettoala m 2 1,91 Lasin paksuus mm 3.2 Lasi Vähän rautaa sisältävä karkaistu turvalasi Keruuputken läpimitta mm 22 Kierukan läpimitta mm 10 Paino kg Kehys musta, eloksoitu Keruulaite Kierukkaputki, Sininen erittäin selektiivinen pinnoite Optinen hyötysuhde % Yläeriste 20 mm mineraalivilla Pohjaeriste 20 mm PIR sandwicheriste Nestetilavuus litraa Lämmönsiirtoaine Propyleeniglykoli tai vesi drain-back sovelluksissa Suurin käyttöpaine bar/mpa 10 Maksimilämpötila C 1) ) Säteilyteho 1000 W/m 2 ja ympäristön lämpötila 30 C Suositellut lisävarusteet, eivät sisälly toimitukseen - Kattokiinnitysosat valmiina paketteina erilaisille kattotyypeille. - Valmiiksi eristetyt letkut, helpot liittää ja sisältävät anturikaapelit, pituus 10, 15, 20 tai 25 metriä - Kattoläpivienti Aurinkokeräinpaketin pääosat ovat: NIBE Aurinkokeräimet NIBE Solar FP215 P / PL uotenro (2-6 kpl) NIBE Aurinkopumppuasema SPS20 uotenro NIBE Aurinko-ohjausyksikkö SCU10 uotenro Aurinkokeräinpakettiin sisältyvät lisäksi seuraavat osat: paisuntasäiliö, pikaliittimet/ kompensaattorit, sulkuventtiili, pumppuliitännät, glykoli. NIBE Aurinkokeräinpaketit: NIBE Solar NO COIL FP215 P2 -paketti tuotenro NIBE Solar NO COIL FP215 P3 -paketti tuotenro NIBE Solar NO COIL FP215 P4 -paketti tuotenro NIBE Solar NO COIL FP215 P5 -paketti tuotenro NIBE Solar NO COIL FP215 P6 -paketti tuotenro NIBE Solar NO COIL FP215 PL2 -paketti tuotenro NIBE Solar NO COIL FP215 PL3 -paketti tuotenro NIBE Solar NO COIL FP215 PL4 -paketti tuotenro NIBE Solar NO COIL FP215 PL5 -paketti tuotenro NIBE Solar NO COIL FP215 PL6 -paketti tuotenro NIBE Lämmönvaihdin SHE10 uotenro Latauspumppu uotenro oimintaperiaate NIBE Solar NO COIL FP215 FP215 P / PL ** SCU10 P SHE10 7

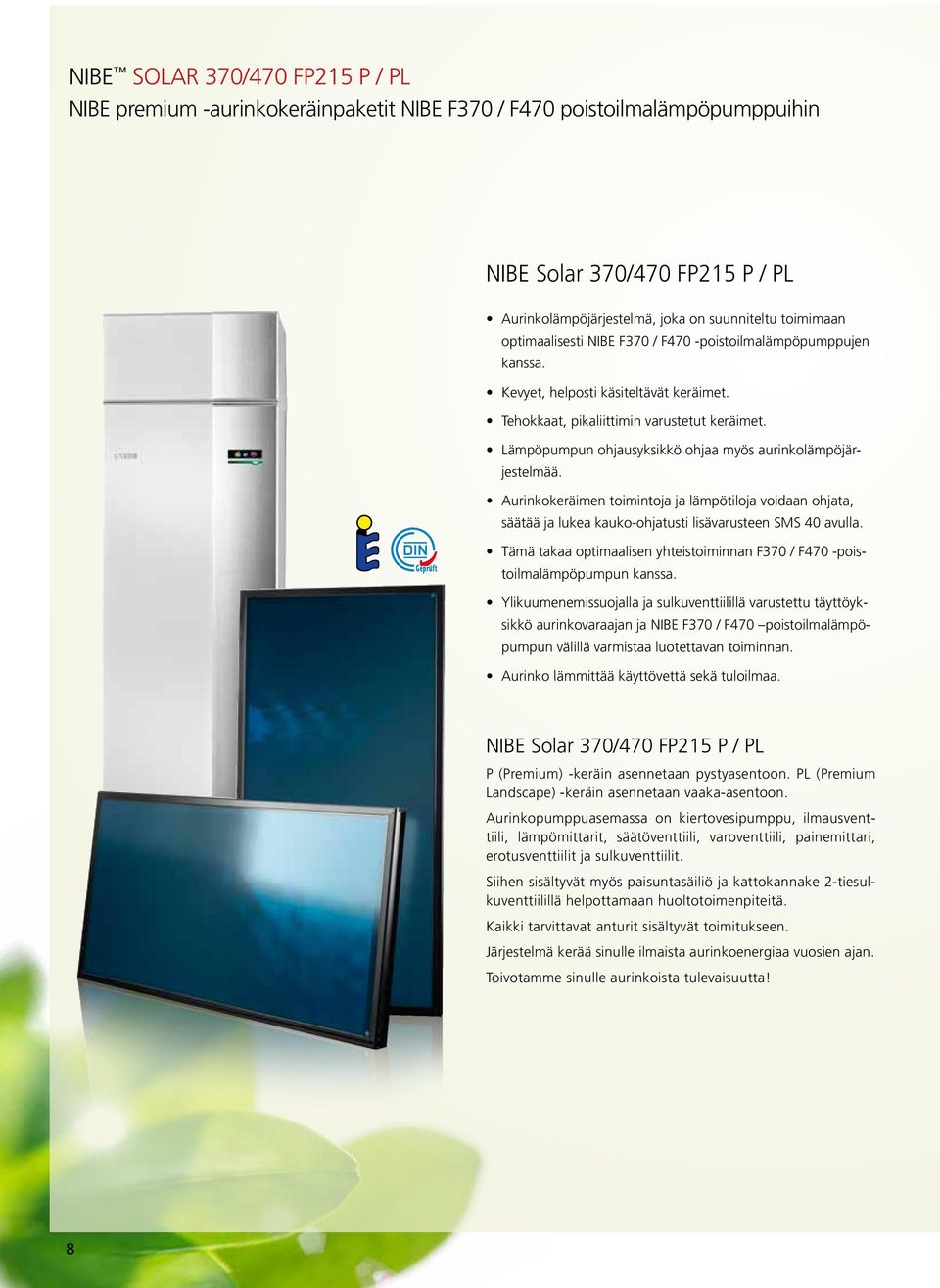

8 NIBE SOLAR 370/470 FP215 P / PL NIBE premium -aurinkokeräinpaketit NIBE F370 / F470 poistoilmalämpöpumppuihin NIBE Solar 370/470 FP215 P / PL Aurinkolämpöjärjestelmä, joka on suunniteltu toimimaan optimaalisesti NIBE F370 / F470 -poistoilmalämpöpumppujen kanssa. Kevyet, helposti käsiteltävät keräimet. ehokkaat, pikaliittimin varustetut keräimet. Lämpöpumpun ohjausyksikkö ohjaa myös aurinkolämpöjärjestelmää. Aurinkokeräimen toimintoja ja lämpötiloja voidaan ohjata, säätää ja lukea kauko-ohjatusti lisävarusteen SMS 40 avulla. ämä takaa optimaalisen yhteistoiminnan F370 / F470 -poistoilmalämpöpumpun kanssa. Ylikuumenemissuojalla ja sulkuventtiilillä varustettu täyttöyksikkö aurinkovaraajan ja NIBE F370 / F470 poistoilmalämpöpumpun välillä varmistaa luotettavan toiminnan. Aurinko lämmittää käyttövettä sekä tuloilmaa. NIBE Solar 370/470 FP215 P / PL P (Premium) -keräin asennetaan pystyasentoon. PL (Premium Landscape) -keräin asennetaan vaaka-asentoon. Aurinkopumppuasemassa on kiertovesipumppu, ilmausventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, erotusventtiilit ja sulkuventtiilit. Siihen sisältyvät myös paisuntasäiliö ja kattokannake 2-tiesulkuventtiilillä helpottamaan huoltotoimenpiteitä. Kaikki tarvittavat anturit sisältyvät toimitukseen. Järjestelmä kerää sinulle ilmaista aurinkoenergiaa vuosien ajan. oivotamme sinulle aurinkoista tulevaisuutta! 8

9 ekniset tiedot NIBE FP215 P / PL Aurinkokeräin Aurinkokeräinpaketin pääosat ovat: Aurinkokeräin FP215 P FP215 PL uotenumero Mitat mm 2088 x 1030 x 81 Bruttoala m Nettoala m 2 1,91 Lasin paksuus mm 3.2 Lasi Vähän rautaa sisältävä karkaistu turvalasi Keruuputken läpimitta mm 22 Kierukan läpimitta mm 10 Paino kg Kehys musta, eloksoitu Keruulaite Kierukkaputki, Sininen erittäin selektiivinen pinnoite Optinen hyötysuhde % Yläeriste 20 mm mineraalivilla Pohjaeriste 20 mm PIR sandwicheriste Nestetilavuus litraa Lämmönsiirtoaine Propyleeniglykoli tai vesi drain-back sovelluksissa Suurin käyttöpaine bar/pmpa 10 Maksimilämpötila C 1) ) Säteilyteho 1000 W/m 2 ja ympäristön lämpötila 30 C Suositellut lisävarusteet, eivät sisälly toimitukseen - Kattokiinnitysosat valmiina paketteina erilaisille kattotyypeille. - Valmiiksi eristetyt letkut, helpot liittää ja sisältävät anturikaapelit, pituus 10, 15, 20 tai 25 metriä - Kattoläpivienti NIBE Aurinkokeräimet NIBE Solar FP215 P / PL uotenro (P) uotenro (PL) (2-3 kpl) NIBE Varaajasäiliö aurinkokierukalla UKVS 230 uotenro NIBE äyttöyksikkö MCU10 uotenro NIBE Aurinkopumppuasema uotenro Aurinkokeräinpakettiin sisältyvät lisäksi seuraavat osat: paisuntasäiliö, pikaliittimet/ kompensaattorit, glykoli. NIBE Aurinkokeräinpaketit: NIBE Solar 370/470 FP215 P2 -paketti tuotenro NIBE Solar 370/470 FP215 P3 -paketti tuotenro NIBE Solar 370/470 FP215 PL2 -paketti tuotenro NIBE Solar 370/470 FP215 PL3 -paketti tuotenro Suosituksemme tätä järjestelmää varten on: 2 3 henkilöä = 2 keräintä, 3 5 henkilöä = 3 keräintä NIBE Solar -sovitin Solar 41 uotenro oimintaperiaate NIBE Solar 370/470 FP215 P / PL F370/F470 Solar 370/470 FP215 P / PL FP215 P / PL ** MCU10 Solar 41 P -FL4 UKVS 9

10 NIBE SOLAR SPLI FP215 P / PL NIBE premium aurinkokeräinpaketit NIBE SPLI ilma/vesilämpöpumppuihin NIBE Solar SPLI FP215 P / PL Aurinkolämpöjärjestelmä, joka on suunniteltu toimimaan optimaalisesti NIBE SPLI ilma/vesilämpöpumppujen kanssa. Kevyet, helposti käsiteltävät keräimet. ehokkaat, pikaliittimin varustetut keräimet. Eristetty aurinkovaraajasäiliö, joka on suunniteltu mahtumaan 600 mm asennustilaan. Erityisesti tätä järjestelmää varten kehitetty aurinkoohjausyksikkö, jonka nerokas toiminto asettaa aurinko-energian lämpöpumpun edelle. Releohjaus kompressorin ja vastuksen ja vastuksen pysäytystä varten kun aurinkoenergiaa on saatavilla. Ylikuumenemissuojalla ja sulkuventtiilillä varustettu täyttöyksikkö aurinkovaraajan ja NIBE SPLI ilma/vesilämpöpumpun välillä varmistaa luotettavan toiminnan. Aurinkolämpöä hyödynnetään sekä käyttöveden että talon lämmityksessä. NIBE Solar SPLI FP215 P / PL P (Premium) -keräin asennetaan pystyasentoon. PL (Premium Landscape) -keräin asennetaan vaaka-asentoon. Aurinkopumppuasemassa on kiertovesipumppu, ilmausventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, erotusventtiilit ja sulkuventtiilit. Siihen sisältyvät myös paisuntasäiliö ja seinäkannake 2-tiesulkuventtiilillä helpottamaan huoltotoimenpiteitä. Kaikki tarvittavat anturit sisältyvät toimitukseen. Järjestelmä kerää sinulle ilmaista aurinkoenergiaa vuosien ajan. oivotamme sinulle aurinkoista tulevaisuutta! 10

11 ekniset tiedot NIBE FP215 P / PL Aurinkokeräin Aurinkokeräinpaketin pääosat ovat: Aurinkokeräin FP215 P FP215 PL uotenumero Mitat mm 2088 x 1030 x 81 Bruttoala m Nettoala m 2 1,91 Lasin paksuus mm 3.2 Lasi Vähän rautaa sisältävä karkaistu turvalasi Keruuputken läpimitta mm 22 Kierukan läpimitta mm 10 Paino kg Kehys musta, eloksoitu Keruulaite Kierukkaputki, Sininen erittäin selektiivinen pinnoite Optinen hyötysuhde % Yläeriste 20 mm mineraalivilla Pohjaeriste 20 mm PIR sandwicheriste Nestetilavuus litraa Lämmönsiirtoaine Propyleeniglykoli tai vesi drain-back sovelluksissa Suurin käyttöpaine bar/mpa 10 Maksimilämpötila C 1) NIBE Aurinkokeräimet NIBE Solar FP215 P / PL uotenro (P) uotenro (PL) (2 3 kpl) NIBE Releyksikkö SRB22 uotenro NIBE Varaajasäiliö aurinkokierukalla UKVS 230 uotenro NIBE Aurinko-ohjausyksikkö SCU10 uotenro NIBE Aurinkopumppuasema uotenro NIBE äyttöyksikkö MCU10 uotenro ) Säteilyteho 1000 W/m 2 ja ympäristön lämpötila 30 C Suositellut lisävarusteet, eivät sisälly toimitukseen - Kattokiinnitysosat valmiina paketteina erilaisille kattotyypeille. - Valmiiksi eristetyt letkut, helpot liittää ja sisältävät anturikaapelit, pituus 10, 15, 20 tai 25 metriä - Kattoläpivienti Aurinkokeräinpakettiin sisältyvät lisäksi seuraavat osat: paisuntasäiliö, pikaliittimet/ kompensaattorit, glykoli. NIBE Aurinkokeräinpaketit: NIBE Solar Split FP215 P2 -paketti tuotenro NIBE Solar Split FP215 P3 -paketti tuotenro NIBE Solar Split FP215 PL2 -paketti tuotenro NIBE Solar Split FP215 PL3 -paketti tuotenro Suosituksemme tätä järjestelmää varten on: 2 3 henkilöä = 2 keräintä, 3 5 henkilöä = 3 keräintä oimintaperiaate, NIBE Solar Split FP215 P / PL Solar Split FP215 P / PL SRB22 ** FP215 P / PL MCU10 SCU10 P AMS 10 ACVM UKVS 11

12 NIBE SOLAR 1145/VPBS FP215 P / PL NIBE premium -aurinkokeräinpaketit NIBE F1145 maalämpöpumpuille/nibe VPBS-säiliöille NIBE Solar 1145/VPBS FP215 P / PL Aurinkolämpöjärjestelmä, joka on suunniteltu toimimaan optimaalisesti VPBS-varaajasäiliöllä varustetun NIBE F1145 -maalämpöpumpun kanssa. Kevyet, helposti käsiteltävät keräimet. ehokkaat, pikaliittimin varustetut keräimet. Lämpöpumpun ohjausyksikkö ohjaa myös aurinkolämpöjärjestelmää. Aurinkokeräimen toimintoja ja lämpötiloja voidaan ohjata ja lukea, säätää ja lukea kauko-ohjatusti lisävarusteen SMS 40 avulla. Aurinko lämmittää käyttöveden, jolloin lämpöpumppu sekä keruupiiri saa levätä. Optiona lämpökaivon lataus. NIBE Solar 1145/VPBS FP215 P / PL P (Premium) -keräin asennetaan pystyasentoon. PL (Premium Landscape) -keräin asennetaan vaaka-asentoon. Aurinkopumppuasemassa on kiertovesipumppu, ilmausventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, erotusventtiilit ja sulkuventtiilit. Siihen sisältyvät myös paisuntasäiliö ja kattokannake 2-tiesulkuventtiilillä helpottamaan huoltotoimenpiteitä. Kaikki tarvittavat anturit sisältyvät toimitukseen. Järjestelmä kerää sinulle ilmaista aurinkoenergiaa vuosien ajan. oivotamme sinulle aurinkoista tulevaisuutta! 12

13 ekniset tiedot NIBE FP215 P / PL Aurinkokeräin Aurinkokeräinpaketin pääosat ovat: Aurinkokeräin FP215 P FP215 PL uotenumero Mitat mm 2088 x 1030 x 81 Bruttoala m Nettoala m 2 1,91 Lasin paksuus mm 3.2 Lasi Vähän rautaa sisältävä karkaistu turvalasi Keruuputken läpimitta mm 22 Kierukan läpimitta mm 10 Paino kg Kehys musta, eloksoitu Keruulaite Kierukkaputki, Sininen erittäin selektiivinen pinnoite Optinen hyötysuhde % Yläeriste 20 mm mineraalivilla Pohjaeriste 20 mm PIR sandwicheriste Nestetilavuus litraa Lämmönsiirtoaine Propyleeniglykoli tai vesi drain-back sovelluksissa Suurin käyttöpaine bar/mpa 10 Maksimilämpötila C 1) ) Säteilyteho 1000 W/m 2 ja ympäristön lämpötila 30 C Suositellut lisävarusteet, eivät sisälly toimitukseen - Kattokiinnitysosat valmiina paketteina erilaisille kattotyypeille. - Valmiiksi eristetyt letkut, helpot liittää ja sisältävät anturikaapelit, pituus 10, 15, 20 tai 25 metriä - Kattoläpivienti NIBE Aurinkokeräimet NIBE Solar FP215 P / PL uotenro (P) uotenro (PL) (2 3 kpl) NIBE Aurinkopumppuasema uotenro NIBE Solar -sovitin Solar 42 uotenro Aurinkokeräinpakettiin sisältyvät lisäksi seuraavat osat: paisuntasäiliö, pikaliittimet/ kompensaattorit, glykoli. NIBE Aurinkokeräinpaketit: NIBE Solar 1145/VPBS FP215 P2 -paketti tuotenro NIBE Solar 1145/VPBS FP215 P3 -paketti tuotenro NIBE Solar 1145/VPBS FP215 PL2 -paketti tuotenro NIBE Solar 1145/VPBS FP215 PL3 -paketti tuotenro Suosituksemme tätä järjestelmää varten on: 2 3 henkilöä = 2 keräintä, 3 5 henkilöä = 3 keräintä oimintaperiaate, NIBE Solar F1145/VPBS FP215 P / PL -HQ1 NIBE Solar 1145/VPBS FP215 P / PL FP215 P / PL ** F1145 VPBS Solar 42 P 13

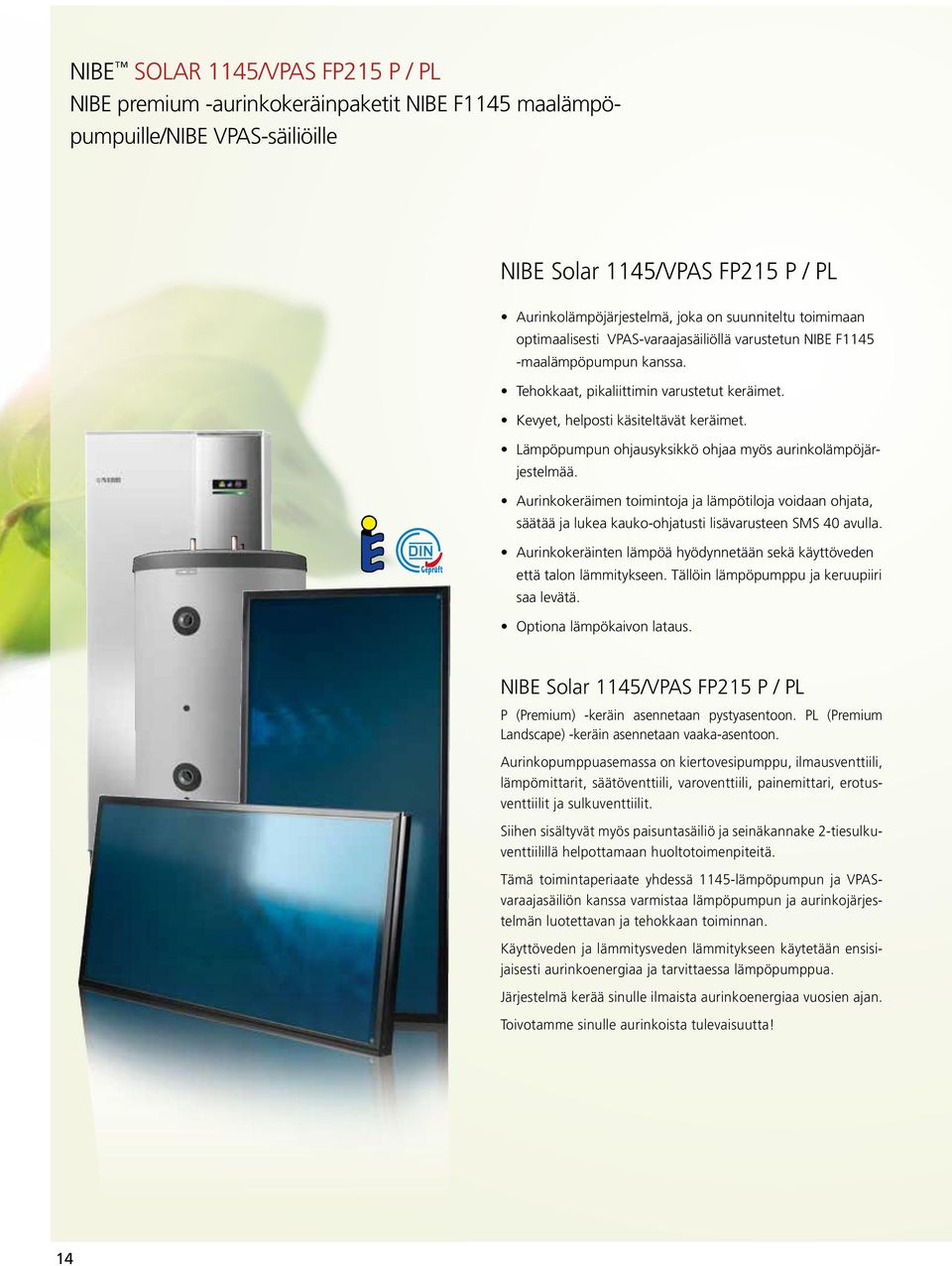

14 NIBE SOLAR 1145/VPAS FP215 P / PL NIBE premium -aurinkokeräinpaketit NIBE F1145 maalämpöpumpuille/nibe VPAS-säiliöille NIBE Solar 1145/VPAS FP215 P / PL Aurinkolämpöjärjestelmä, joka on suunniteltu toimimaan optimaalisesti VPAS-varaajasäiliöllä varustetun NIBE F1145 -maalämpöpumpun kanssa. ehokkaat, pikaliittimin varustetut keräimet. Kevyet, helposti käsiteltävät keräimet. Lämpöpumpun ohjausyksikkö ohjaa myös aurinkolämpöjärjestelmää. Aurinkokeräimen toimintoja ja lämpötiloja voidaan ohjata, säätää ja lukea kauko-ohjatusti lisävarusteen SMS 40 avulla. Aurinkokeräinten lämpöä hyödynnetään sekä käyttöveden että talon lämmitykseen. ällöin lämpöpumppu ja keruupiiri saa levätä. Optiona lämpökaivon lataus. NIBE Solar 1145/VPAS FP215 P / PL P (Premium) -keräin asennetaan pystyasentoon. PL (Premium Landscape) -keräin asennetaan vaaka-asentoon. Aurinkopumppuasemassa on kiertovesipumppu, ilmausventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, erotusventtiilit ja sulkuventtiilit. Siihen sisältyvät myös paisuntasäiliö ja seinäkannake 2-tiesulkuventtiilillä helpottamaan huoltotoimenpiteitä. ämä toimintaperiaate yhdessä 1145-lämpöpumpun ja VPASvaraajasäiliön kanssa varmistaa lämpöpumpun ja aurinkojärjestelmän luotettavan ja tehokkaan toiminnan. Käyttöveden ja lämmitysveden lämmitykseen käytetään ensisijaisesti aurinkoenergiaa ja tarvittaessa lämpöpumppua. Järjestelmä kerää sinulle ilmaista aurinkoenergiaa vuosien ajan. oivotamme sinulle aurinkoista tulevaisuutta! 14

15 ekniset tiedot NIBE FP215 P / PL Aurinkokeräin Aurinkokeräinpaketin pääosat ovat: Aurinkokeräin FP215 P FP215 PL uotenumero Mitat mm 2088 x 1030 x 81 Bruttoala m Nettoala m 2 1,91 Lasin paksuus mm 3.2 Lasi Vähän rautaa sisältävä karkaistu turvalasi Keruuputken läpimitta mm 22 Kierukan läpimitta mm 10 Paino kg Kehys musta, eloksoitu Keruulaite Kierukkaputki, Sininen erittäin selektiivinen pinnoite Optinen hyötysuhde % Yläeriste 20 mm mineraalivilla Pohjaeriste 20 mm PIR sandwicheriste Nestetilavuus litraa Lämmönsiirtoaine Propyleeniglykoli tai vesi drain-back sovelluksissa Suurin käyttöpaine bar/mpa 10 Maksimilämpötila C 1) ) Säteilyteho 1000 W/m 2 ja ympäristön lämpötila 30 C Suositellut lisävarusteet, eivät sisälly toimitukseen - Kattokiinnitysosat valmiina paketteina erilaisille kattotyypeille. - Valmiiksi eristetyt letkut, helpot liittää ja sisältävät anturikaapelit, pituus 10, 15, 20 tai 25 metriä - Kattoläpivienti NIBE Aurinkokeräimet NIBE Solar FP215 P / PL uotenro (P) uotenro (PL) (3 5 kpl) NIBE Solar -sovitin Solar 40 uotenro NIBE Aurinkopumppuasema uotenro Aurinkokeräinpakettiin sisältyvät lisäksi seuraavat osat: paisuntasäiliö, pikaliittimet/ kompensaattorit, glykoli. NIBE Aurinkokeräinpaketit: NIBE Solar 1145/VPAS FP215 P3 -paketti tuotenro NIBE Solar 1145/VPAS FP215 P4 -paketti tuotenro NIBE Solar 1145/VPAS FP215 P5 -paketti tuotenro NIBE Solar 1145/VPAS FP215 PL3 -paketti tuotenro NIBE Solar 1145/VPAS FP215 PL4 -paketti tuotenro NIBE Solar 1145/VPAS FP215 PL5 -paketti tuotenro Suosituksemme tätä järjestelmää varten on: 2 3 henkilöä = 3 keräintä, 3 5 henkilöä = 4-5 keräintä oimintaperiaate, NIBE Solar F1145/VPAS FP215 P / PL ECS41 NIBE Solar 1145/VPAS FP215 P / PL ** FP215 P / PL P Solar 40 F1145 VPAS VPAS 15

16 NIBE SOLAR VVM 500 FP215 P / PL NIBE -aurinkokeräinpaketit NIBE VVM 500 -sisäyksiköihin NIBE Solar VVM 500 FP215 P / PL Aurinkolämpöjärjestelmä, joka on suunniteltu toimimaan optimaalisesti VVM 500 sisäyksikön ja NIBE 2300 tai NIBE 2026 ilma/vesilämpöpumppujen kanssa. Kevyet ja tehokkaat keräimet. Helposti asennettavat pikaliittimillä varustetut keräimet. Ohjaus integroitu VVM 500 sisäyksikköön. Mahdollisuus aurinkokeräinten priorisointiin. Aurinko lämmittää käyttövettä. NIBE Solar VVM 500 FP215 P / PL P (Premium) -keräin asennetaan pystyasentoon. PL (Premium Landscape) -keräin asennetaan vaaka-asentoon. Aurinkopumppuasemassa on energiaa säästävä kiertopumppu, ilmausventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, sulkuventtiilit ja takaiskuventtiilit. Sarjaan sisältyy myös keräinpiirin paisuntasäiliö ja seinäkannake sekä huoltoa helpottava 2-tiesulkuventtiili. Kaikki tarvittavat anturit sisältyvät toimitukseen. Järjestelmä kerää sinulle ilmaista aurinkoenergiaa vuosien ajan. oivotamme sinulle aurinkoista tulevaisuutta! 16

17 ekniset tiedot NIBE FP215 P / PL Aurinkokeräin Aurinkokeräin FP215 P uotenumero Mitat mm Aurinkokeräinpaketin pääosat ovat: FP215 PL 2088 x 1030 x 81 Bruttoala m Nettoala m2 1,91 Lasin paksuus mm 3.2 NIBE Aurinkopumppuasema uotenro Lasi Vähän rautaa sisältävä karkaistu turvalasi Keruuputken läpimitta mm 22 Kierukan läpimitta mm 10 Paino kg 32.5 Kehys NIBE Aurinkokeräimet NIBE Solar FP215 P / PL uotenro (P) uotenro (PL) (2 5 kpl) 33 musta, eloksoitu Keräintyyppi Kierukkaputki, Sininen erittäin selektiivinen pinnoite Optinen hyötysuhde % Yläeriste 20 mm mineraalivilla Pohjaeriste 20 mm PIR sandwicheriste Nestetilavuus litraa 1.65 Lämmönsiirtoaine vesi drain-back sovelluksissa Suurin käyttöpaine bar/mpa Aurinkokeräinpakettiin sisältyvät lisäksi seuraavat osat: Paisuntasäiliö, pikaliittimet/ kompensaattorit, glykoli Propyleeniglykoli tai NEW NEW Nyheter NEW NEW Nyheter Produktsortiment 10 Installer Produktsortiment Maksimilämpötila C1) Bergvärmepumpar NIBE Aurinkokeräinpaketit: NIBE Solar VVM 500 FP215 P2 -paketti NEW NEW NIBE Solar VVM 500 FP215 P3 -paketti NIBE Solar VVM 500 FP215 P4 -paketti NIBE Solar VVM 500 FP215 P5 -paketti NIBE Solar VVM 500 FP215 PL2 -paketti NIBE Solar VVM 500 FP215 PL3 -paketti NEW NEW NIBE Solar VVM 500 FP215 PL4 -paketti NEW NEW NIBE Solar VVM 500 FP215 PL5 -paketti oning 3/3, 50% Installer End customer MAIN MENU oning 3/3, 50% MAIN MENU Bergvärmepumpar Luft/vatten-värmepumpar 1) Säteilyteho 1000 W/m2 ja ympäristön lämpötila 30 C NIBE arvike aurinkokeräinpakettia varten SCA 30 uotenro Nyheter ES HE ESA ES HE End customer ESA ES HE ESA ES HE ESA MAIN MENU ES HE Bergvärmepumpar Värmekretspump (DE prislista) Frånluftsvärmepumpar Varmvattenberedare Värmekretspump (DE prislista) Pump värmekälla (DE prislista) Nyheter Luft/vatten-värmepumpar Suositellut lisävarusteet, eivät sisälly toimitukseen - Kattokiinnitysosat valmiina paketteina erilaisille kattotyypeille. - Valmiiksi eristetyt letkut, helpot liittää ja sisältävät anturikaapelit, pituus 10, 15, 20 tai 25 metriä - Kattoläpivienti Frånluftsvärmepumpar Varmvattenberedare Pump värmekälla (DE prislista) Produktsortiment Nyheter Språkval Dockningar ESA oning 3/3, 50% MAIN MENU Varmvattenberedare oning 3/3, 50% Produktsortiment Språkval ES HE Installer ES HE End customer ES ESA HE Suosituksemme tätä järjestelmää varten on: Språkval ES ESA ESA 1 2 henkilöä = 2 keräintä, 3 4 henkilöädockningar = 3 keräintä, 5 ES 6 henkilöä HE = 4 keräintä, HE ekniska data Luft/vatten-värmepumpar illbehör 7 9 henkilöä = 5 keräintä Bergvärmepumpar ekniska data night- Asentajasi tai myyntiedustajasi osaa neuvoa, mikä pakettikoko sopii sinulle parhailuft/vatten-värmepumpar illbehör cooling Frånluftsvärmepumpar ten. illbehör Dockningar ekniska data nightcooling aktiv Solpanel oimintaperiaate NIBE Solar VVM 500 FP215 P / PL MAIN MENU Bergvärmepumpar i i plink Frånluftsvärmepumpar Varmvattenberedare night plink cooling Solpanel Pool aktiv passiv Varmvattenberedare NEW Pool Frikyla 2 värmesystem Golvvärme aktiv Pool Produktsortiment passiv ekniska data Varmvatten Ventilation Dockning befintlig panna Raditorer ES ES Bergvärmepumpar ESA HE HE illbehör FLM Luft/vatten-värmepumpar FLM Dockning F2300+VVM 500 Dockning F2026+VVM 500 Dockning F2300+VVM 500 Varmvatten Solpanel Golvvärme i aktiv Varmvattenberedare Språkval Värmekretspump (DE prislis plink plink plink Pump värmekälla (DE prisli Varmvatten cirkulat Språkva ekniska data Styrning via internet/sms Varmvatten Patterilämmitys Varmvatten illbehör Dockning befintlig panna cooling i Varmvatten Ventilation Varmvatten nightventilation cooling Dockning befintlig panna aktiv Solpanel Solar FLM passiv Dockning F2300+VVM 500 Pool Varmvatten cirkulat Varmvatten cirkulation FLM Solpanel Dockning F2026+VVM 500 plink Styrning via internet/sms Raditorernight- Pool Raditorer illbehör Dockning F2026+VVM 500 FLM Dockningar Leonardo Lattialämmitys Leonardo 2 värmesystem plink Varmvatten 2 värmesystem data F2026+VVMekniska Dockning 500 Dockning F2300+VVM 500 Golvvärme Ventilation Dockning befintlig panna Golvvärme plink ES HE ESA Varmvatten Varmvattenberedare Frikyla passiv Dockningar Styrning via internet/sms Käyttövesikierto Frikyla i Frånluftsvärmepumpar Varmvatten cirkulation Raditorer Pool Värmekretspump (DE prislista) värmekälla Pump ( Leonardo 2 värmesystem Varmvatten Varmvatten cirkulation Solpanel Frånluftsvärmepumpar Pool aktiv passiv Ventilation Dockning befintlig panna Dockning F2026+VVM 500 nightcooling Värmekretspump ( End customer Käyttövesi Luft/vatten-värmepumpar Raditorer Pump värmekälla ( ESA MAIN MENU Språkval nightcooling illbehör Styrning via internet/sms Varmvatten Golvvärme Värmekretspump ( End customer MAIN MENU Frikyla Leonardo ekniska data Styrning via internet/sms Bergvärmepumpar Installer Installer oning 3/3, 50% Språkval plink oning 3/3, 50% Uima-allas Produktsortiment Leonardo Dockningar 2 värmesystem i Nyheter NEW Dockningar passiv Frikyla NEW End customer ESA Pump värmekälla (DE NIBE prislista) Uplink Solpanel Nyheter NEW plink Installer oning 3/3, 50% Produktsortiment Luft/vatten-värmepumpar Frånluftsvärmepumpar tuotenro tuotenro tuotenro tuotenro tuotenro tuotenro tuotenro tuotenro plink plink aktiv passiv Frikyla Dockning F2300+VVM 500 Frikyla Leonardo 2 värmesystem P Värmekretspump (DE prislista) 2 värmesystem Värmekretspump (DE prislista) Styrning via internet/sms Golvvärme Golvvärme Varmvatten Varmvatten Raditorer F2300/F2026 VVM 500 Ulkoinen lämmönlähde Dockning befintlig panna Ventilation Varmvatten cirkulation Raditorer Dockning befintlig panna FLM 17 Dockning F2026+VVM 500 Dockning F2300+VVM 500

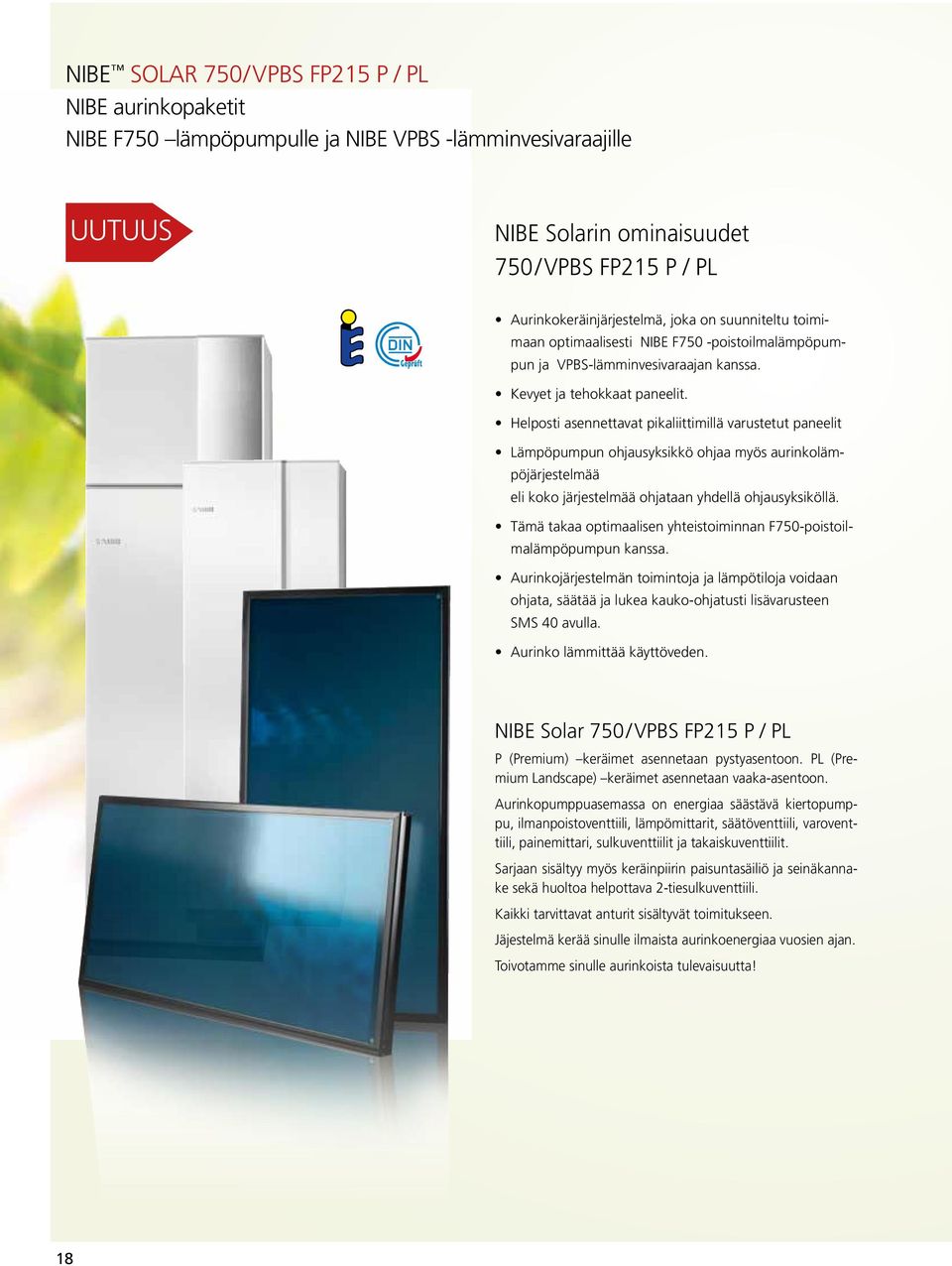

18 NIBE SOLAR 750/VPBS FP215 P / PL NIBE aurinkopaketit NIBE F750 lämpöpumpulle ja NIBE VPBS -lämminvesivaraajille UUUUS NIBE Solarin ominaisuudet 750/VPBS FP215 P / PL Aurinkokeräinjärjestelmä, joka on suunniteltu toimimaan optimaalisesti NIBE F750 -poistoilmalämpöpumpun ja VPBS-lämminvesivaraajan kanssa. Kevyet ja tehokkaat paneelit. Helposti asennettavat pikaliittimillä varustetut paneelit Lämpöpumpun ohjausyksikkö ohjaa myös aurinkolämpöjärjestelmää eli koko järjestelmää ohjataan yhdellä ohjausyksiköllä. ämä takaa optimaalisen yhteistoiminnan F750-poistoilmalämpöpumpun kanssa. Aurinkojärjestelmän toimintoja ja lämpötiloja voidaan ohjata, säätää ja lukea kauko-ohjatusti lisävarusteen SMS 40 avulla. Aurinko lämmittää käyttöveden. NIBE Solar 750/VPBS FP215 P / PL P (Premium) keräimet asennetaan pystyasentoon. PL (Premium Landscape) keräimet asennetaan vaaka-asentoon. Aurinkopumppuasemassa on energiaa säästävä kiertopumppu, ilmanpoistoventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, sulkuventtiilit ja takaiskuventtiilit. Sarjaan sisältyy myös keräinpiirin paisuntasäiliö ja seinäkannake sekä huoltoa helpottava 2-tiesulkuventtiili. Kaikki tarvittavat anturit sisältyvät toimitukseen. Jäjestelmä kerää sinulle ilmaista aurinkoenergiaa vuosien ajan. oivotamme sinulle aurinkoista tulevaisuutta! 18

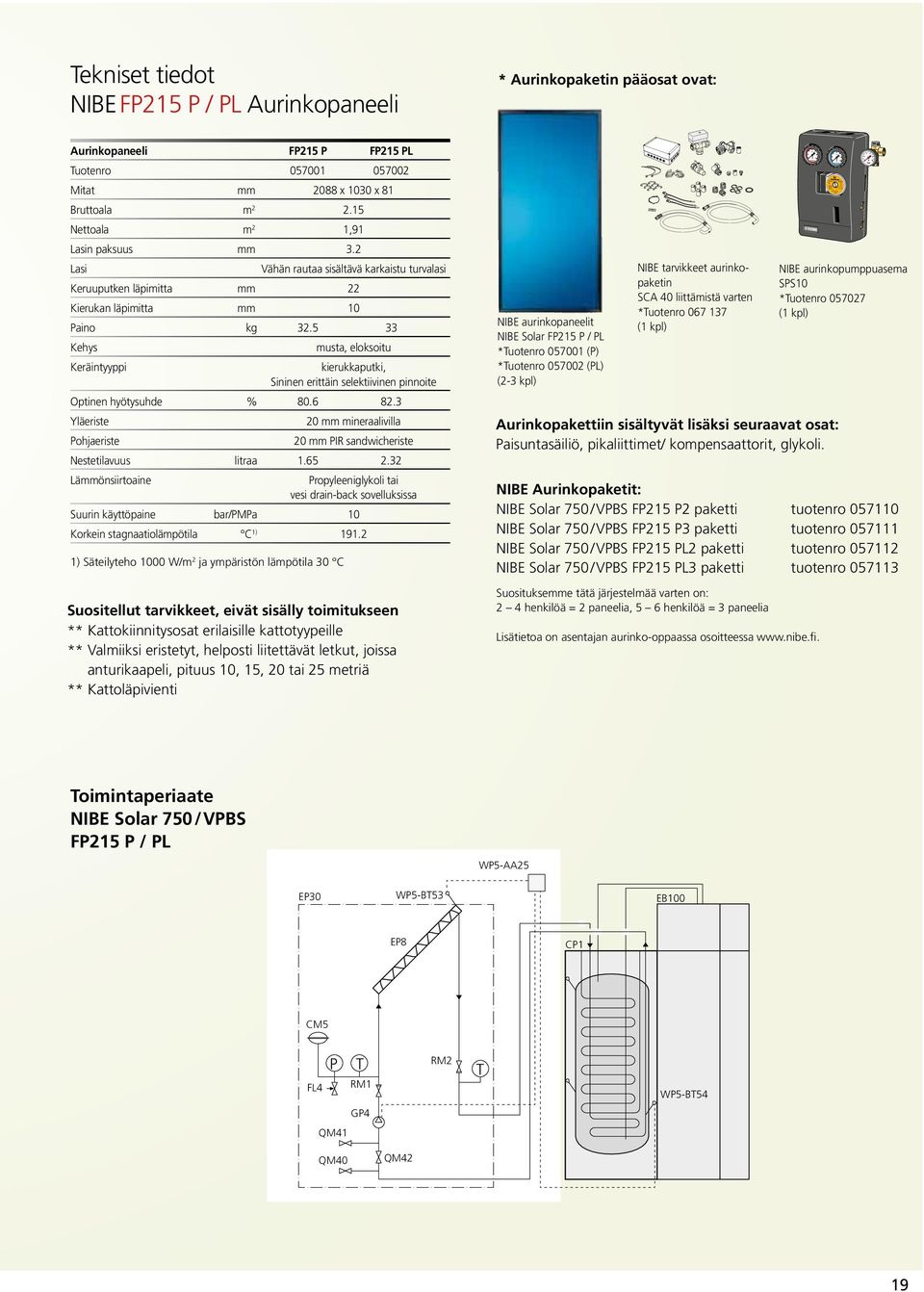

19 APH ekniset tiedot NIBE FP215 P / PL Aurinkopaneeli * Aurinkopaketin pääosat ovat: Aurinkopaneeli FP215 P FP215 PL uotenro Mitat mm 2088 x 1030 x 81 Bruttoala m Nettoala m 2 1,91 Lasin paksuus mm 3.2 Lasi Vähän rautaa sisältävä karkaistu turvalasi Keruuputken läpimitta mm 22 Kierukan läpimitta mm 10 Paino kg Kehys musta, eloksoitu Keräintyyppi kierukkaputki, Sininen erittäin selektiivinen pinnoite Optinen hyötysuhde % Yläeriste 20 mm mineraalivilla Pohjaeriste 20 mm PIR sandwicheriste Nestetilavuus litraa Lämmönsiirtoaine Propyleeniglykoli tai vesi drain-back sovelluksissa Suurin käyttöpaine bar/pmpa 10 Korkein stagnaatiolämpötila C 1) ) Säteilyteho 1000 W/m 2 ja ympäristön lämpötila 30 C Suositellut tarvikkeet, eivät sisälly toimitukseen ** Kattokiinnitysosat erilaisille kattotyypeille ** Valmiiksi eristetyt, helposti liitettävät letkut, joissa anturikaapeli, pituus 10, 15, 20 tai 25 metriä ** Kattoläpivienti NIBE aurinkopaneelit NIBE Solar FP215 P / PL *uotenro (P) *uotenro (PL) (2-3 kpl) NIBE tarvikkeet aurinkopaketin SCA 40 liittämistä varten *uotenro Aurinkopakettiin sisältyvät lisäksi seuraavat osat: Paisuntasäiliö, pikaliittimet/ kompensaattorit, glykoli. NIBE aurinkopumppuasema *uotenro NIBE Aurinkopaketit: NIBE Solar 750/ VPBS FP215 P2 paketti tuotenro NIBE Solar 750/ VPBS FP215 P3 paketti tuotenro NIBE Solar 750/ VPBS FP215 PL2 paketti tuotenro NIBE Solar 750/ VPBS FP215 PL3 paketti tuotenro Suosituksemme tätä järjestelmää varten on: 2 4 henkilöä = 2 paneelia, 5 6 henkilöä = 3 paneelia Lisätietoa on asentajan aurinko-oppaassa osoitteessa oimintaperiaate NIBE Solar 750/VPBS FP215 P / PL WP5-AA25 EP30 WP5-B53 EB100 EP8 CP1 CM5 FL4 P RM1 RM2 WP5-B54 GP4 QM41 QM40 QM42 19

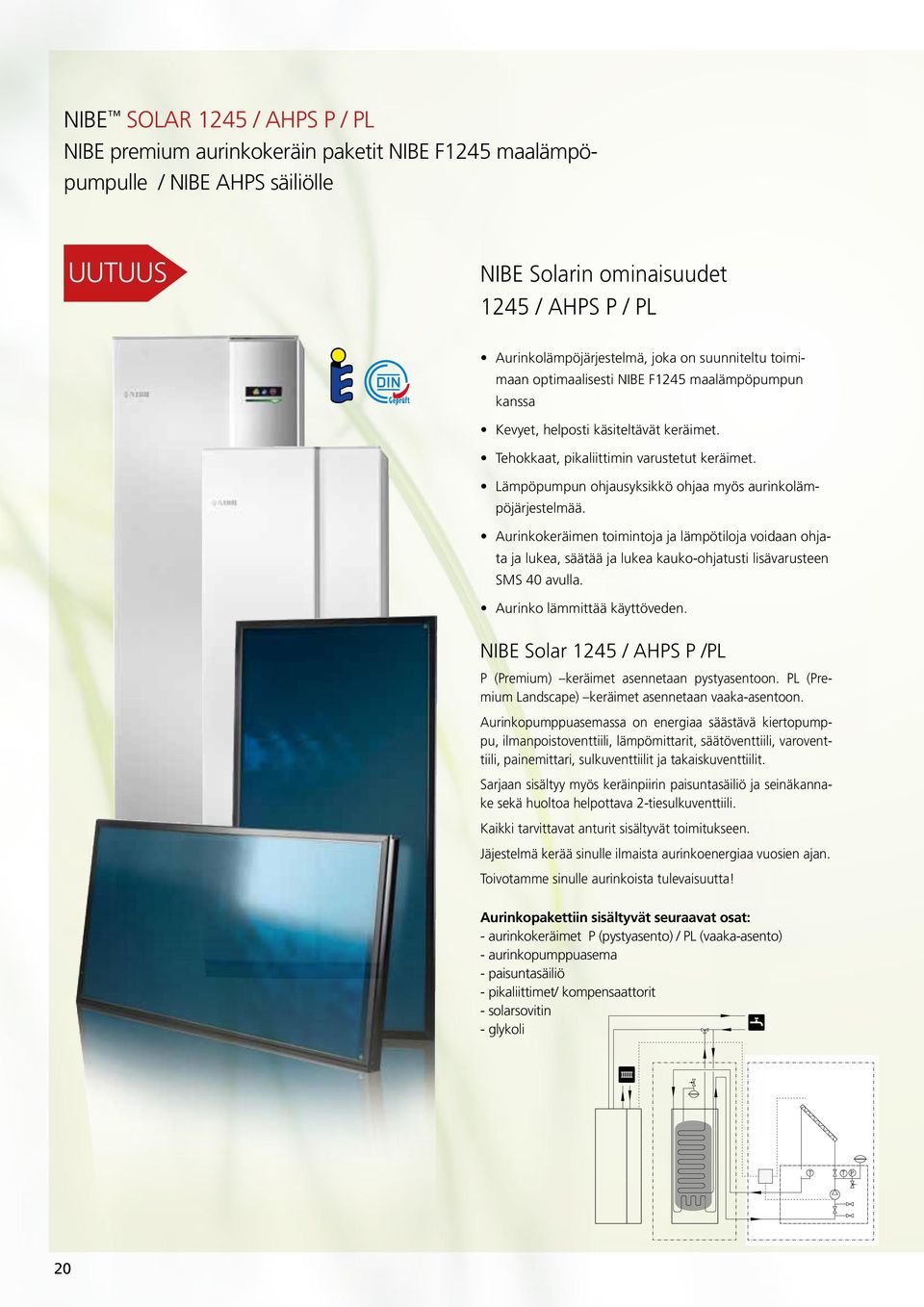

20 NIBE SOLAR 1245 / AHPS P / PL NIBE premium aurinkokeräin paketit NIBE F1245 maalämpöpumpulle / NIBE AHPS säiliölle UUUUS NIBE Solarin ominaisuudet 1245 / AHPS P / PL Aurinkolämpöjärjestelmä, joka on suunniteltu toimimaan optimaalisesti NIBE F1245 maalämpöpumpun kanssa Kevyet, helposti käsiteltävät keräimet. ehokkaat, pikaliittimin varustetut keräimet. Lämpöpumpun ohjausyksikkö ohjaa myös aurinkolämpöjärjestelmää. Aurinkokeräimen toimintoja ja lämpötiloja voidaan ohjata ja lukea, säätää ja lukea kauko-ohjatusti lisävarusteen SMS 40 avulla. Aurinko lämmittää käyttöveden. NIBE Solar 1245 / AHPS P /PL P (Premium) keräimet asennetaan pystyasentoon. PL (Premium Landscape) keräimet asennetaan vaaka-asentoon. Aurinkopumppuasemassa on energiaa säästävä kiertopumppu, ilmanpoistoventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, sulkuventtiilit ja takaiskuventtiilit. Sarjaan sisältyy myös keräinpiirin paisuntasäiliö ja seinäkannake sekä huoltoa helpottava 2-tiesulkuventtiili. Kaikki tarvittavat anturit sisältyvät toimitukseen. Jäjestelmä kerää sinulle ilmaista aurinkoenergiaa vuosien ajan. oivotamme sinulle aurinkoista tulevaisuutta! Aurinkopakettiin sisältyvät seuraavat osat: - aurinkokeräimet P (pystyasento) / PL (vaaka-asento) - aurinkopumppuasema - paisuntasäiliö - pikaliittimet/ kompensaattorit - solarsovitin - glykoli P 20

21 NIBE SOLAR 310/410 FP215 P / PL NIBE premium aurinkokeräinpaketit olemassaoleviin NIBE F310/410 poistoilmalämpöpumppuihin NIBE Solarin ominaisuudet 310/410 FP215 P / PL Aurinkolämpöjärjestelmä, joka on suunniteltu toimimaan optimaalisesti NIBE F310 / F410 -poistoilmalämpöpumppujen kanssa. Kevyet, helposti käsiteltävät keräimet. ehokkaat, pikaliittimin varustetut keräimet. Ylikuumenemissuojalla ja sulkuventtiilillä varustettu täyttöyksikkö. Aurinkokeräinten lämpöä voidaan hyödyntää sekä käyttöveden että talon lämmitykseen. NIBE Solar 310/410 FP215 P / PL P (Premium) -keräin asennetaan pystyasentoon. PL (Premium Landscape) -keräin asennetaan vaaka-asentoon. Aurinkopumppuasemassa on kiertovesipumppu, ilmausventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, erotusventtiilit ja sulkuventtiilit. Siihen sisältyvät myös paisuntasäiliö ja kattokannake 2-tiesulkuventtiilillä helpottamaan huoltotoimenpiteitä. Kaikki tarvittavat anturit sisältyvät toimitukseen. Järjestelmä kerää sinulle ilmaista aurinkoenergiaa vuosien ajan. oivotamme sinulle aurinkoista tulevaisuutta! Aurinkopakettiin sisältyvät seuraavat osat: - aurinkokeräimet P (pystyasento) / PL (vaaka-asento) - aurinkopumppuasema - paisuntasäiliö - pikaliittimet/ kompensaattorit - solarsovitin - glykoli 21

22 NIBE SOLAR -KOMPONENI Seuraavia komponentteja voidaan käyttää yhdessä NIBE-keräimien FP215P (pysty) ja FP215PL (vaaka) kanssa. ärkeimmät tiedot löytyvät jokaisen komponentin alta. Lisätietoa löydät osoitteesta NIBE UKVS 230 NIBE UKVS 230 on varaajasäiliö, jossa on kierukka aurinkokeräimille. UKVS 230 on tarkoitettu lämmön varastoimiseen, kun käytetään pienempää lämpöpumppua yhdessä aurinkokeräimien kanssa. Siihen voi myös liittää toisen lämmönlähteen. UKVS 230:n kokonaistilavuus on 230 litraa. uotenro: NIBE MCU 10 NIBE MCU 10 on monitoimilatausyksikkö. ätä komponenttia käytetään yhdessä NIBE F470 tai F410 -aurinkopaketin ja NIBE SPLI -lämpöpumpun kanssa. Latauslaite rajoittaa latauslämpötilan 65 C asteeseen. MCU 10:ä voidaan käyttää myös muissa sovelluksissa. uotenro: NIBE SPS 10 NIBE SPS 10 -aurinkopumppuasemassa on ¾ uroskierteet, energiaa säästävä kiertopumppu, ilmanpoistoventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, sulkuventtiilit ja takaiskuventtiilit. NIBE SPS 20 uotenro: NIBE SPS 20 -aurinkopumppuasemassa on 22 mm puserrusliittimet, energiaa säästävä kiertopumppu, ilmanpoistoventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, sulkuventtiilit ja takaiskuventtiilit. uotenro: NIBE SHE 10 NIBE SHE 10 on kompakti ja tehokas aurinkolämmönsiirrin, joka on varustettu suojaavalla ja eristävällä kannella sekä sisäisillä liitännöillä liitäntäputkille. SHE 10 sopii aurinkopumppuaseman SPS 20 alle. SHE 10 voi siirtää energiaa 6 NIBE FP215 -keräimestä. NIBE SRB 22 Relerasia, jota tarvitaan NIBE UKVS aurinkovaraajan ja NIBE SPLI tai F410- lämpöpumpun yhdistelmässä. Käytetään kompressorin ja sähkövastuksen estämiseen, kun aurinkoenergiaa on saatavana. uotenro: uotenro: NIBE SOLAR -SÄILIÖ Aurinkopaisuntasäiliö 8 baarin maksimipaineelle. Esipaine 3 baaria. Aurinkopaisuntasäiliö, 18 litraa uotenro: Aurinkopaisuntasäiliö, 24 litraa uotenro:

23 NIBE SCU 10 NIBE SCA 30 Mahdollistaa ulkoisen lämmönlähteen liittämisen ja ohjaamisen NIBE VVM 500 kanssa. NIBE SCU 10 yleiskäyttöinen ulkoinen aurinko-ohjain, jossa on valmiit asetukset 8 järjestelmälle. Mukana 4 anturia (yksi kuumankestävä aurinkokeräimille). 5 tuloa ja 3 lähtöä. 2 triakkilähtöä pumpun pyörimisnopeusohjaukseen. Mahdollisuus kerätä tietoa SD-muistikortille. uotenro: uotenro: NIBE SOLAR 40 NIBE SOLAR 40 on aurinko-ohjainlaite, jonka avulla NIBE-lämpöpumppu F1145 voi ohjata NIBE VPAS varaajasäiliön tai vastaavien säiliöiden kanssa asennettua aurinkokeräinjärjestelmää. SOLAR 40 mahdollistaa käyttöveden ja talon optimaalisen lämmittämisen aurinkokeräimillä kerätyllä energialla. NIBE SOLAR 41 uotenro: uotenro: NIBE SOLAR 42 NIBE SOLAR 42 on aurinko-ohjainlaite, jonka avulla NIBE-lämpöpumppu F1145 voi ohjata tyypillisiä aurinkokeräinjärjestelmiä. NIBE SOLAR GLYKOLI Glykoli 54 til-% ( -35 C) äydellinen esim. silloin, kun haluat liittää NIBE VPBS lämminvesivaraajan NIBE F1145 -lämpöpumppuun. NIBE SOLAR 41 on aurinko-ohjainlaite, jonka avulla NIBE-lämpöpumput F370 ja F470 voivat ohjata NIBE UKVS varaajasäiliön kanssa asennettua aurinkokeräinjärjestelmää. SOLAR 41 mahdollistaa käyttöveden ja talon lämmittämisen aurinkokeräimillä kerätyllä energialla. Solar Glycol 10 litraa, tuotenro: litraa, tuotenro: MJ uotenro: NIBE SVP-FD 3/4 O-rengaspikaliittimet FP 215 -keräimille. NIBE SVP-WR 2 pikaliitintä integroiduilla kompensaattoreilla. 2 turvapidikettä, joilla 2 keräintä kiinnitetään toisiinsa. SVP-FD 3/4 uotenro: SVP-FD 1 2 liitintä 3/4 uroskierteellä 16 mm putkien liittämiseen. 2 tulppaa, joilla varmistetaan tiivis liitäntä. 4 turvapidikettä. SVP-FD 1 SVP-FD 3/4 SVP-FD 1 uotenro: SVP-FD 3/4 SVP-FD 1 SVP-FD 3/4 SVP-FD 1 SVP-SR 18 SVP-SR 22 SVP-SR 18 SVP-SR 22 SVP-SR 18 SVP-SR 18 SVP-SR 18 SVP-SR 22 SVP-SR 22 SVP-SR 22 23

24 M11273 KIF FI NIBE aurinkokeräinpaketit lämpöpumppuihin ämä esite on NIBE:n julkaisu. Kaikki tuotekuvat ja tiedot perustuvat julkaisun hyväksymishetkellä voimassa olleisiin tietoihin. NIBE ei vastaa tämän esitteen mahdollisista asia- tai painovirheistä. NIBE Energy Systems Oy Juurakkotie Vantaa Puh
