2 NIBE Aurinkovaraajat NIBE VPBS 300 Uudentyyppinen lämminvesivaraaja, jota voidaan käyttää käyttöveden lämmitykseen yhdessä lämpöpumppujen ja aurinkokerääjien kanssa. Tilavuus: Vedenlämmitin 266 litraa Lämmityskierukka 8,5 litraa Aurinkopiiri 4,4 litraa Lämpösisältö 50 C 12, 4 kwh Korkeus 1800 mm Leveys 600 mm Syvyys 600 mm Nettopaino 137 kg NIBE Compact 300 Sol Sähkökäyttöinen lämminvesivaraaja integroidulla aurinkokierukalla, joka pystyy hyödyntämään aurinkoenergiaa käyttöveden lämmityksessä. Tilavuus: Vedenlämmitin 275 litraa Lämpösisältö 80 C 22, 4 kwh Teho 1,0 kw 230 V 3,0 kw 400 V Korkeus 1710 mm Leveys 600 mm Syvyys 615 mm Nettopaino 125 kg NIBE VPAS 300/450 Suunniteltu liitettäväksi lämpöpumppuihin yhdessä aurinkokerääjien kanssa. Auringon lämpöä käyttöveteen, lämmitykseen ja jopa uima-altaalle. Tilavuus: Vedenlämmitin 300 litraa Kaksoisvaippa 450 litraa Lämpösisältö 50 C 17, 4 kwh Korkeus ilman jalkoja 2015 mm Halkaisija 860 mm Nettopaino 315 kg Asennusvalmiit NIBE aurinkokeräinpaketit NIBE Solar for Coil NIBE Solar no Coil NIBE Solar 370 / 470 NIBE Solar Split NIBE Solar 1145 / VPBS NIBE Solar 1145 / VPAS NIBE Solar VVM 500/F2026/F2300 Lisäksi tarvitset: Valmiin kattokiinnityspaketin kattotyypin mukaan. Paketteja on saatavissa pelti-, huopa- tai tiilikatoille. Taipuisat aurinkoputket kohteesta riippuen. Aurinkoputkivaihtoehdot (putket sisältävät liittimet): 2 x 16 mm x 10 m 2 x 16 mm x 15 m 2 x 16 mm x 20 m 2 x 16 mm x 25 m 2 x 20 mm x 10 m 2 x 20 mm x 15 m 2 x 20 mm x 20 m 2 x 20 mm x 25 m Lisäsovite 16 mm aurinkoputkelle (4 putkenpäätä) Lisäsovite 20 mm aurinkoputkelle (4 putkenpäätä) Kattoläpiviennin, esimerkiksi Vilpe 2

3 Aurinko hyötykäyttöön NIBEn tuotteilla Nyt voit hyödyntää aurinkoenergiaa käyttöveden ja koko talon lämmitykseen. Valmiit NIBE aurinkokeräinpaketit löy tyvät nyt maalämpö-, poistoilma- sekä ilmavesilämpöpumppuihin. Aurinkoenergian ja lämpöpumpun yhteispeli on helpompaa ja energia taloudellisempaa kuin koskaan. NIBEn aurinkokeräimet voidaan yhdistää myös suuriin kiinteistöjärjestelmiin, joten tuotevalikoiman rajoitteena toimii käytännössä vain mielikuvitus. NIBE AURINKOKERÄIMEN EDUT Serpentiinirakenteinen NIBE aurinkokeräin on tyhjiökeräimiin verrattuna: kevyempi vaivaton asentaa ja huoltaa helpompi pitää puhtaana (lumi ja roskat) pidempi käyttöiältään tyylikäs ja kestävä hankintahinnaltaan edullisempi Aurinkoenergiaa on saatavilla miltei kautta vuoden, joten sen hyödyntäminen lisää entisestään säästöjäsi lämpöpumpun kanssa. Aurinkoenergia auttaa pienentämään talon ja käyttöveden lämmityskustannuksia. Samalla esimerkiksi maalämpöpumppusi lämpökaivo saa levähtää. Ulkouima-altaan vesi lämpenee kesäisin jopa pelkillä aurinkokeräimillä. NIBEn aurinkokeräinpaketeista löytyy ohjaus kaksoisvaippavaraajille sekä aurinkokierukalla varustetuille varaajille. Oh jaus hoituu joko aurinko-ohjausyksiköllä tai lämpöpumppusi omalla ohjauksella. Osa malleista estää komp ressorin käynnin, mikäli ilmaista aurinkoenergiaa on saatavilla. Paketit kattavat kaikki tarvittavat komponentit aina kattokiinnikkeisiin saakka. Serpentiinirakenteinen aurinkokeräin on Euroopan käytetyin keräintyyppi. NIBEltä saat apua oikean aurinkojärjestelmän valinnassa. Toimiva aurinkojärjestelmä on sijoitus jälkipolville ja vähentää omaa hiilijalanjälkeämme. Valitse luonnollinen ja ekologinen NIBE! 3

4 NIBE SOLAR FOR COIL FP215 P/PL NIBE premium aurinkokeräinpaketit integroidulla aurinkokierukalla varustettuihin varaajasäiliöihin/lämminvesivaraajiin NIBE Solar for COIL FP215 P/PL Aurinkolämpöjärjestelmä, joka on suunniteltu toimimaan optimaalisesti kaikkien integroidulla aurinkokierukalla varustettujen varaajasäiliöiden/lämminvesivaraajien kanssa. Kevyet, helposti käsiteltävät keräimet. Tehokkaat, pikaliittimin varustetut keräimet. NIBE Solar for COIL FP215 P/PL P (Premium) -keräin asennetaan pystyasentoon. PL (Premium Landscape) -keräin asennetaan vaaka-asentoon. Aurinkopumppuasemassa on kiertovesipumppu, ilmausventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, erotusventtiilit ja sulkuventtiilit. Siihen sisältyvät myös paisuntasäiliö ja seinäkannake 2-tiesulkuventtiilillä helpottamaan huoltotoimenpiteitä. Kaikki tarvittavat anturit sisältyvät toimitukseen. Järjestelmä kerää sinulle ilmaista aurinkoenergiaa vuosien ajan. Toivotamme sinulle aurinkoista tulevaisuutta! 4

5 Tekniset tiedot NIBE FP215 P/PL Aurinkokeräin Aurinkokeräinpaketin pääosat ovat: Aurinkokeräin FP215 P FP215 PL Tuotenumero Mitat mm 2088 x 1030 x 81 Bruttoala m Nettoala m 2 1,91 Lasin paksuus mm 3.2 Lasi Vähän rautaa sisältävä karkaistu turvalasi Keruuputken läpimitta mm 22 Kierukan läpimitta mm 10 Paino kg Kehys musta, eloksoitu Keruulaite Kierukkaputki, Sininen erittäin selektiivinen pinnoite Optinen hyötysuhde % Yläeriste 20 mm mineraalivilla Pohjaeriste 20 mm PIR sandwicheriste Nestetilavuus litraa Lämmönsiirtoaine Propyleeniglykoli tai vesi drain-back sovelluksissa Suurin käyttöpaine bar/mpa 10 Maksimilämpötila C 1) ) Säteilyteho 1000 W/m 2 ja ympäristön lämpötila 30 C Suositellut lisävarusteet, eivät sisälly toimitukseen - Kattokiinnitysosat valmiina paketteina erilaisille kattotyypeille. - Valmiiksi eristetyt letkut, helpot liittää ja sisältävät anturikaapelit, pituus 10, 15, 20 tai 25 metriä - Kattoläpivienti NIBE Aurinkokeräimet NIBE Solar FP215 P Tuotenro (2-3 kpl) NIBE Aurinkopumppuasema Tuotenro Aurinkokeräinpakettiin sisältyvät lisäksi seuraavat osat: paisuntasäiliö, pikaliittimet/ kompensaattorit, glykoli. NIBE Aurinkokeräinpaketit: NIBE Solar for COIL FP215 P2 -paketti tuotenro NIBE Solar for COIL FP215 P3 -paketti tuotenro NIBE Solar for COIL FP215 P4 -paketti tuotenro, tulossa NIBE Solar for COIL FP215 P5 -paketti tuotenro, tulossa NIBE Solar for COIL FP215 P6 -paketti tuotenro, tulossa NIBE Solar for COIL FP215 PL2 -paketti tuotenro, tulossa NIBE Solar for COIL FP215 PL3 -paketti tuotenro, tulossa NIBE Solar for COIL FP215 PL4 -paketti tuotenro, tulossa NIBE Solar for COIL FP215 PL5 -paketti tuotenro, tulossa NIBE Solar for COIL FP215 PL6 -paketti tuotenro, tulossa Suosituksemme tätä järjestelmää varten on: 2 henkilöä ~ l säiliö 5 henkilöä ~ l säiliö NIBE Aurinko-ohjausyksikkö SCU10 Tuotenumero Toimintaperiaate NIBE SOLAR FOR COIL FP215 FP215 P / PL NIBE Compact 300 Sol ** SCU10 M11066 NBD FI COIL FP NIBE ei vastaa tässä esitteessä esiintyvistä asia- tai painovirheistä. NIBE NIBE Energy Systems Oy, PL 257, Juurakkotie 3, Vantaa, Puh , 5

6 NIBE SOLAR NO COIL FP215 P/PL NIBE premium -aurinkokeräinpaketit lämminvesivaraajille ja säiliöille ilman sisäistä aurinkokierukkaa NIBE Solar NO COIL FP215 P/PL Aurinkolämpöjärjestelmä, joka on suunniteltu toimimaan optimaalisesti kaikkien varaajasäiliöiden kanssa, joissa ei ole sisäistä aurinkokierukkaa. Tehokas, helposti asennettava ulkoinen lämmönvaihdin. Kevyet, helposti käsiteltävät keräimet. Tehokkaat, pikaliittimin varustetut keräimet. NIBE Solar NO COIL FP215 P/PL P (Premium) -keräin asennetaan pystyasentoon. PL (Premium Landscape) -keräin asennetaan vaaka-asentoon. Aurinkopumppuasemassa on kiertovesipumppu, ilmausventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, erotusventtiilit ja sulkuventtiilit. Siihen sisältyvät myös paisuntasäiliö ja seinäkannake 2-tiesulkuventtiilillä helpottamaan huoltotoimenpiteitä. Kaikki tarvittavat anturit sisältyvät toimitukseen. Järjestelmä kerää sinulle ilmaista aurinkoenergiaa vuosien ajan. Toivotamme sinulle aurinkoista tulevaisuutta! 6

7 Tekniset tiedot NIBE FP215 P/PL Aurinkokeräin Aurinkokeräin FP215 P FP215 PL Tuotenumero Mitat mm 2088 x 1030 x 81 Bruttoala m Nettoala m 2 1,91 Lasin paksuus mm 3.2 Lasi Vähän rautaa sisältävä karkaistu turvalasi Keruuputken läpimitta mm 22 Kierukan läpimitta mm 10 Paino kg Kehys musta, eloksoitu Keruulaite Kierukkaputki, Sininen erittäin selektiivinen pinnoite Optinen hyötysuhde % Yläeriste 20 mm mineraalivilla Pohjaeriste 20 mm PIR sandwicheriste Nestetilavuus litraa Lämmönsiirtoaine Propyleeniglykoli tai vesi drain-back sovelluksissa Suurin käyttöpaine bar/mpa 10 Maksimilämpötila C 1) ) Säteilyteho 1000 W/m 2 ja ympäristön lämpötila 30 C Suositellut lisävarusteet, eivät sisälly toimitukseen - Kattokiinnitysosat valmiina paketteina erilaisille kattotyypeille. - Valmiiksi eristetyt letkut, helpot liittää ja sisältävät anturikaapelit, pituus 10, 15, 20 tai 25 metriä - Kattoläpivienti Aurinkokeräinpaketin pääosat ovat: NIBE Aurinkokeräimet NIBE Solar FP215 P Tuotenro (2-3 kpl) NIBE Aurinkopumppuasema SPS20 Tuotenro NIBE Aurinko-ohjausyksikkö SCU10 Tuotenumero Aurinkokeräinpakettiin sisältyvät lisäksi seuraavat osat: paisuntasäiliö, pikaliittimet/ kompensaattorit, sulkuventtiili, pumppuliitännät, glykoli. NIBE Aurinkokeräinpaketit: NIBE Solar NO COIL FP215 P2 -paketti tuotenro NIBE Solar NO COIL FP215 P3 -paketti tuotenro NIBE Solar NO COIL FP215 P4 -paketti tuotenro, tulossa NIBE Solar NO COIL FP215 P5 -paketti tuotenro, tulossa NIBE Solar NO COIL FP215 P6 -paketti tuotenro, tulossa NIBE Solar NO COIL FP215 PL2 -paketti tuotenro, tulossa NIBE Solar NO COIL FP215 PL3 -paketti tuotenro, tulossa NIBE Solar NO COIL FP215 PL4 -paketti tuotenro, tulossa NIBE Solar NO COIL FP215 PL5 -paketti tuotenro, tulossa NIBE Solar NO COIL FP215 PL6 -paketti tuotenro, tulossa Suosituksemme tätä järjestelmää varten on: 2 henkilöä ~ l säiliö 5 henkilöä ~ l säiliö NIBE Lämmönvaihdin SHE10 Tuotenro Latauspumppu Tuotenumero Toimintaperiaate NIBE SOLAR NO COIL FP215 FP215 P / PL ** RC SCU10 SHE10 M11067 NBD FI NO COIL FP NIBE ei vastaa tässä esitteessä esiintyvistä asia- tai painovirheistä. NIBE NIBE Energy Systems Oy, PL 257, Juurakkotie 3, Vantaa, Puh , 7

8 NIBE SOLAR 370/470 FP215 P / PL NIBE premium -aurinkokeräinpaketit NIBE F370/470 lämpöpumppuihin NIBE Solar 370/470 FP215 P / PL Aurinkolämpöjärjestelmä, joka on suunniteltu toimimaan optimaalisesti NIBE F370/470 -poistoilmalämpöpumppujen kanssa. Kevyet, helposti käsiteltävät keräimet. Tehokkaat, pikaliittimin varustetut keräimet. Lämpöpumpun ohjausyksikkö ohjaa myös aurinkolämpöjärjestelmää. Aurinkokeräimen toimintoja ja lämpötiloja voidaan ohjata, säätää ja lukea kauko-ohjatusti lisävarusteen SMS 40 avulla. Tämä takaa optimaalisen yhteistoiminnan F370/470 -poistoilmalämpöpumpun kanssa. Ylikuumenemissuojalla ja sulkuventtiilillä varustettu täyttöyksikkö aurinkovaraajan ja NIBE F370/470 poistoilmalämpöpumpun välillä varmistaa luotettavan toiminnan. NIBE Solar 370/470 FP215 P / PL P (Premium) -keräin asennetaan pystyasentoon. PL (Premium Landscape) -keräin asennetaan vaaka-asentoon. Aurinkopumppuasemassa on kiertovesipumppu, ilmausventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, erotusventtiilit ja sulkuventtiilit. Siihen sisältyvät myös paisuntasäiliö ja kattokannake 2-tiesulkuventtiilillä helpottamaan huoltotoimenpiteitä. Kaikki tarvittavat anturit sisältyvät toimitukseen. Järjestelmä kerää sinulle ilmaista aurinkoenergiaa vuosien ajan. Toivotamme sinulle aurinkoista tulevaisuutta! 8

9 Tekniset tiedot NIBE FP215 P / PL Aurinkokeräin Aurinkokeräinpaketin pääosat ovat: Aurinkokeräin FP215 P FP215 PL Tuotenumero Mitat mm 2088 x 1030 x 81 Bruttoala m Nettoala m 2 1,91 Lasin paksuus mm 3.2 Lasi Vähän rautaa sisältävä karkaistu turvalasi Keruuputken läpimitta mm 22 Kierukan läpimitta mm 10 Paino kg Kehys musta, eloksoitu Keruulaite Kierukkaputki, Sininen erittäin selektiivinen pinnoite Optinen hyötysuhde % Yläeriste 20 mm mineraalivilla Pohjaeriste 20 mm PIR sandwicheriste Nestetilavuus litraa Lämmönsiirtoaine Propyleeniglykoli tai vesi drain-back sovelluksissa Suurin käyttöpaine bar/pmpa 10 Maksimilämpötila C 1) ) Säteilyteho 1000 W/m 2 ja ympäristön lämpötila 30 C Suositellut lisävarusteet, eivät sisälly toimitukseen - Kattokiinnitysosat valmiina paketteina erilaisille kattotyypeille. - Valmiiksi eristetyt letkut, helpot liittää ja sisältävät anturikaapelit, pituus 10, 15, 20 tai 25 metriä - Kattoläpivienti NIBE Aurinkokeräimet NIBE Solar FP215 P / PL Tuotenro (P) Tuotenro (PL) (2-3 kpl) NIBE Varaajasäiliö aurinkokierukalla UKVS 230 Tuotenro NIBE Täyttöyksikkö MCU10 Tuotenro NIBE Aurinkopumppuasema Tuotenro Aurinkokeräinpakettiin sisältyvät lisäksi seuraavat osat: paisuntasäiliö, pikaliittimet/ kompensaattorit, glykoli. NIBE Aurinkokeräinpaketit: NIBE Solar 370/470 FP215 P2 -paketti tuotenro NIBE Solar 370/470 FP215 P3 -paketti tuotenro NIBE Solar 370/470 FP215 PL2 -paketti tuotenro NIBE Solar 370/470 FP215 PL3 -paketti tuotenro Suosituksemme tätä järjestelmää varten on: 2 3 henkilöä = 2 keräintä, 3 5 henkilöä = 3 keräintä NIBE Solar -sovitin Solar 41 Tuotenro Toimintaperiaate NIBE Solar 370/470 FP215 P / PL F370/F470 Solar 370/470 FP215 P / PL FP215 P / PL ** MCU10 Solar 41 T T P -FL4 UKVS M11065 NBD FI 370/470 FP NIBE ei vastaa tässä esitteessä esiintyvistä asia- tai painovirheistä. NIBE NIBE Energy Systems Oy, PL 257, Juurakkotie 3, Vantaa, Puh , 9

10 NIBE SOLAR SPLIT FP215 P / PL NIBE premium aurinkokeräinpaketit NIBE SPLIT ilma/vesilämpöpumppuihin NIBE Solar SPLIT FP215 P / PL Aurinkolämpöjärjestelmä, joka on suunniteltu toimimaan optimaalisesti NIBE SPLIT ilma/vesilämpöpumppujen kanssa. Kevyet, helposti käsiteltävät keräimet. Tehokkaat, pikaliittimin varustetut keräimet. Eristetty aurinkovaraajasäiliö, joka on suunniteltu mahtumaan 600 mm asennustilaan. Erityisesti tätä järjestelmää varten kehitetty aurinkoohjausyksikkö, jonka nerokas toiminto asettaa aurinkoenergian lämpöpumpun edelle. Releohjaus kompressorin pysäytystä varten kun aurinkoenergiaa on saatavilla. Ylikuumenemissuojalla ja sulkuventtiilillä varustettu täyttöyksikkö aurinkovaraajan ja NIBE SPLIT ilma/vesilämpöpumpun välillä varmistaa luotettavan toiminnan. NIBE Solar SPLIT FP215 P / PL P (Premium) -keräin asennetaan pystyasentoon. PL (Premium Landscape) -keräin asennetaan vaaka-asentoon. Aurinkopumppuasemassa on kiertovesipumppu, ilmausventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, erotusventtiilit ja sulkuventtiilit. Siihen sisältyvät myös paisuntasäiliö ja seinäkannake 2-tiesulkuventtiilillä helpottamaan huoltotoimenpiteitä. Kaikki tarvittavat anturit sisältyvät toimitukseen. Järjestelmä kerää sinulle ilmaista aurinkoenergiaa vuosien ajan. Toivotamme sinulle aurinkoista tulevaisuutta! 10

11 Tekniset tiedot NIBE FP215 P / PL Aurinkokeräin Aurinkokeräinpaketin pääosat ovat: Aurinkokeräin FP215 P FP215 PL Tuotenumero Mitat mm 2088 x 1030 x 81 Bruttoala m Nettoala m 2 1,91 Lasin paksuus mm 3.2 Lasi Vähän rautaa sisältävä karkaistu turvalasi Keruuputken läpimitta mm 22 Kierukan läpimitta mm 10 Paino kg Kehys musta, eloksoitu Keruulaite Kierukkaputki, Sininen erittäin selektiivinen pinnoite Optinen hyötysuhde % Yläeriste 20 mm mineraalivilla Pohjaeriste 20 mm PIR sandwicheriste Nestetilavuus litraa Lämmönsiirtoaine Propyleeniglykoli tai vesi drain-back sovelluksissa Suurin käyttöpaine bar/mpa 10 Maksimilämpötila C 1) NIBE Aurinkokeräimet NIBE Solar FP215 P / PL Tuotenro (P) Tuotenro (PL) (2 3 kpl) NIBE Releyksikkö SRB22 Tuotenro NIBE Varaajasäiliö aurinkokierukalla UKVS 230 Tuotenro NIBE Aurinko-ohjausyksikkö SCU10 Tuotenumero NIBE Aurinkopumppuasema Tuotenro NIBE Täyttöyksikkö MCU10 Tuotenro ) Säteilyteho 1000 W/m 2 ja ympäristön lämpötila 30 C Suositellut lisävarusteet, eivät sisälly toimitukseen - Kattokiinnitysosat valmiina paketteina erilaisille kattotyypeille. - Valmiiksi eristetyt letkut, helpot liittää ja sisältävät anturikaapelit, pituus 10, 15, 20 tai 25 metriä - Kattoläpivienti Aurinkokeräinpakettiin sisältyvät lisäksi seuraavat osat: paisuntasäiliö, pikaliittimet/ kompensaattorit, glykoli. NIBE Aurinkokeräinpaketit: NIBE Solar Split FP215 P2 -paketti tuotenro NIBE Solar Split FP215 P3 -paketti tuotenro NIBE Solar Split FP215 PL2 -paketti tuotenro NIBE Solar Split FP215 PL3 -paketti tuotenro Suosituksemme tätä järjestelmää varten on: 2 3 henkilöä = 2 keräintä, 3 5 henkilöä = 3 keräintä Toimintaperiaate, NIBE Solar Split FP215 P / PL Solar Split FP215 P / PL SRB22 ** FP215 P / PL MCU10 SCU10 T T P AMS 10 ACVM UKVS M11064 NBD FI NIBE Split FP NIBE ei vastaa tässä esitteessä esiintyvistä asia- tai painovirheistä. NIBE 2011 NIBE Energy Systems Oy, PL 257, Juurakkotie 3, Vantaa, Puh , 11

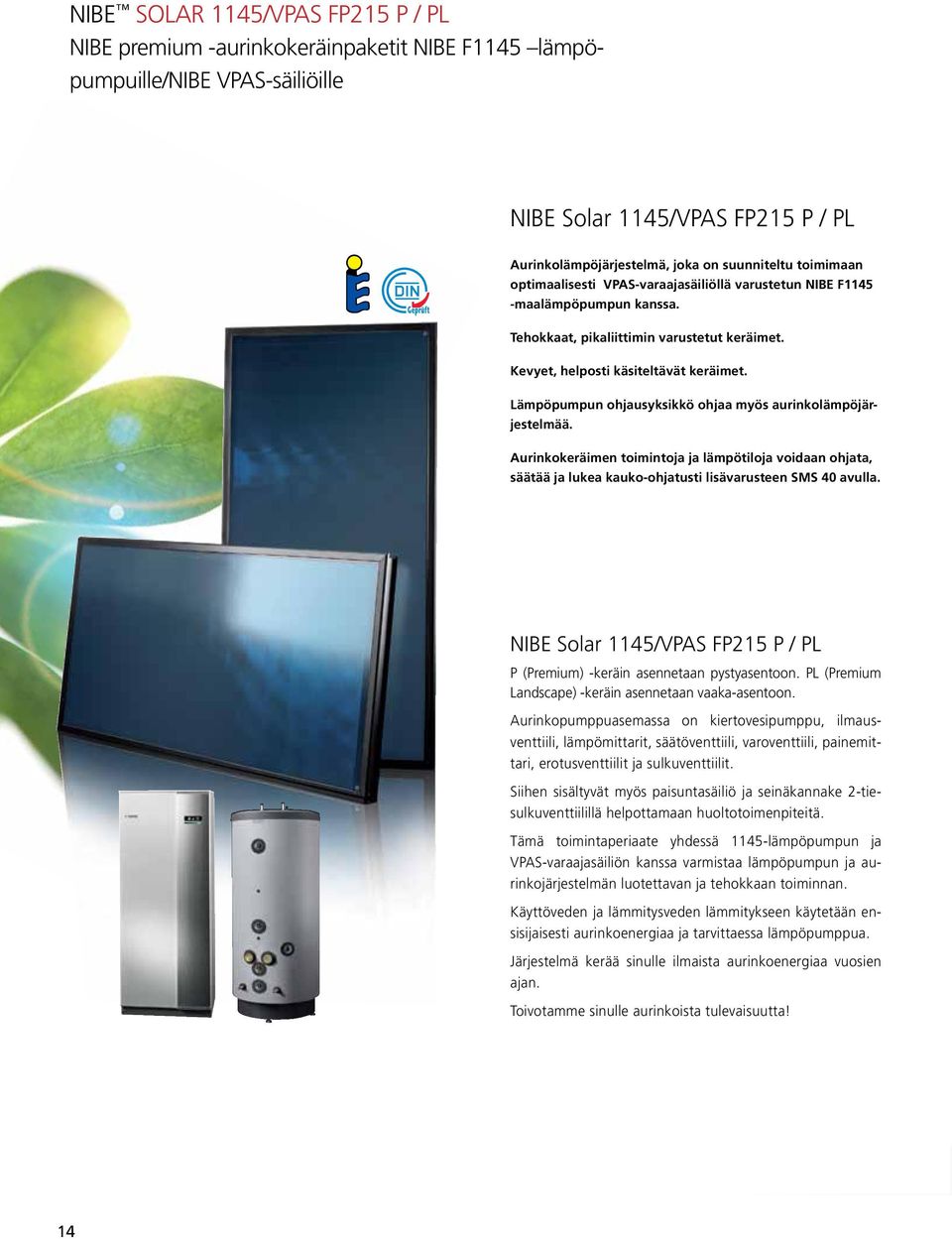

12 NIBE SOLAR 1145/VPBS FP215 P / PL NIBE premium -aurinkokeräinpaketit NIBE F1145 lämpöpumpuille/nibe VPBS-säiliöille NIBE Solar 1145/VPBS FP215 P / PL Aurinkolämpöjärjestelmä, joka on suunniteltu toimimaan optimaalisesti VPBS-varaajasäiliöllä varustetun NIBE F1145 -maalämpöpumpun kanssa. Kevyet, helposti käsiteltävät keräimet. Tehokkaat, pikaliittimin varustetut keräimet. Lämpöpumpun ohjausyksikkö ohjaa myös aurinkolämpöjärjestelmää. Aurinkokeräimen toimintoja ja lämpötiloja voidaan ohjata ja lukea, säätää ja lukea kauko-ohjatusti lisävarusteen SMS 40 avulla. NIBE Solar 1145/VPBS FP215 P / PL P (Premium) -keräin asennetaan pystyasentoon. PL (Premium Landscape) -keräin asennetaan vaaka-asentoon. Aurinkopumppuasemassa on kiertovesipumppu, ilmausventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, erotusventtiilit ja sulkuventtiilit. Siihen sisältyvät myös paisuntasäiliö ja kattokannake 2-tiesulkuventtiilillä helpottamaan huoltotoimenpiteitä. Kaikki tarvittavat anturit sisältyvät toimitukseen. Järjestelmä kerää sinulle ilmaista aurinkoenergiaa vuosien ajan. Toivotamme sinulle aurinkoista tulevaisuutta! 12

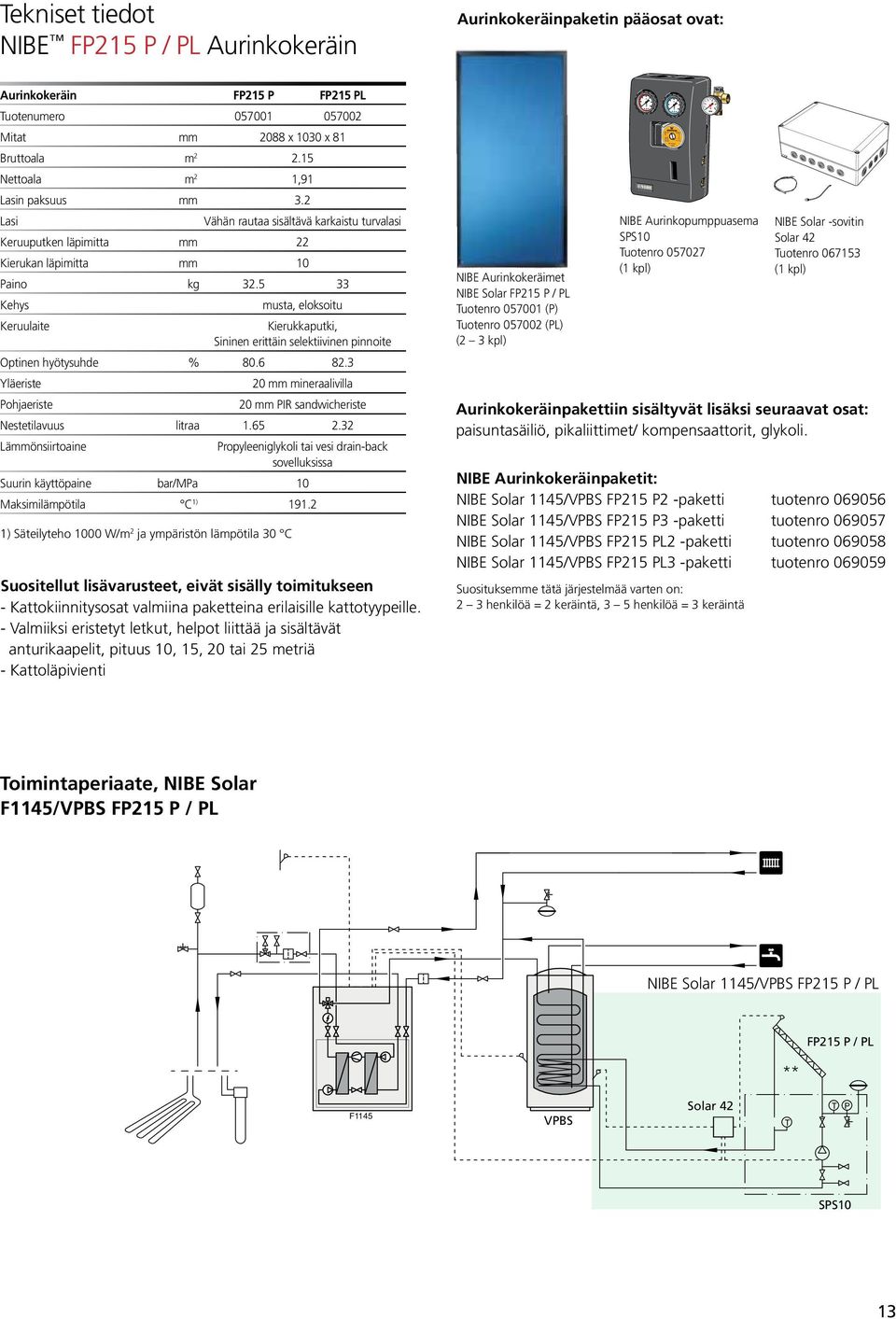

13 Tekniset tiedot NIBE FP215 P / PL Aurinkokeräin Aurinkokeräinpaketin pääosat ovat: Aurinkokeräin FP215 P FP215 PL Tuotenumero Mitat mm 2088 x 1030 x 81 Bruttoala m Nettoala m 2 1,91 Lasin paksuus mm 3.2 Lasi Vähän rautaa sisältävä karkaistu turvalasi Keruuputken läpimitta mm 22 Kierukan läpimitta mm 10 Paino kg Kehys musta, eloksoitu Keruulaite Kierukkaputki, Sininen erittäin selektiivinen pinnoite Optinen hyötysuhde % Yläeriste 20 mm mineraalivilla Pohjaeriste 20 mm PIR sandwicheriste Nestetilavuus litraa Lämmönsiirtoaine Propyleeniglykoli tai vesi drain-back sovelluksissa Suurin käyttöpaine bar/mpa 10 Maksimilämpötila C 1) ) Säteilyteho 1000 W/m 2 ja ympäristön lämpötila 30 C Suositellut lisävarusteet, eivät sisälly toimitukseen - Kattokiinnitysosat valmiina paketteina erilaisille kattotyypeille. - Valmiiksi eristetyt letkut, helpot liittää ja sisältävät anturikaapelit, pituus 10, 15, 20 tai 25 metriä - Kattoläpivienti NIBE Aurinkokeräimet NIBE Solar FP215 P / PL Tuotenro (P) Tuotenro (PL) (2 3 kpl) NIBE Aurinkopumppuasema Tuotenro NIBE Solar -sovitin Solar 42 Tuotenro Aurinkokeräinpakettiin sisältyvät lisäksi seuraavat osat: paisuntasäiliö, pikaliittimet/ kompensaattorit, glykoli. NIBE Aurinkokeräinpaketit: NIBE Solar 1145/VPBS FP215 P2 -paketti tuotenro NIBE Solar 1145/VPBS FP215 P3 -paketti tuotenro NIBE Solar 1145/VPBS FP215 PL2 -paketti tuotenro NIBE Solar 1145/VPBS FP215 PL3 -paketti tuotenro Suosituksemme tätä järjestelmää varten on: 2 3 henkilöä = 2 keräintä, 3 5 henkilöä = 3 keräintä Toimintaperiaate, NIBE Solar F1145/VPBS FP215 P / PL NIBE Solar 1145/VPBS FP215 P / PL ** FP215 P / PL F1145 VPBS Solar 42 T T P M11062 NBD FI 1145/VPBS FP NIBE ei vastaa tässä esitteessä esiintyvistä asia- tai painovirheistä. NIBE NIBE Energy Systems Oy, PL 257, Juurakkotie 3, Vantaa, Puh , 13

14 NIBE SOLAR 1145/VPAS FP215 P / PL NIBE premium -aurinkokeräinpaketit NIBE F1145 lämpöpumpuille/nibe VPAS-säiliöille NIBE Solar 1145/VPAS FP215 P / PL Aurinkolämpöjärjestelmä, joka on suunniteltu toimimaan optimaalisesti VPAS-varaajasäiliöllä varustetun NIBE F1145 -maalämpöpumpun kanssa. Tehokkaat, pikaliittimin varustetut keräimet. Kevyet, helposti käsiteltävät keräimet. Lämpöpumpun ohjausyksikkö ohjaa myös aurinkolämpöjärjestelmää. Aurinkokeräimen toimintoja ja lämpötiloja voidaan ohjata, säätää ja lukea kauko-ohjatusti lisävarusteen SMS 40 avulla. NIBE Solar 1145/VPAS FP215 P / PL P (Premium) -keräin asennetaan pystyasentoon. PL (Premium Landscape) -keräin asennetaan vaaka-asentoon. Aurinkopumppuasemassa on kiertovesipumppu, ilmausventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, erotusventtiilit ja sulkuventtiilit. Siihen sisältyvät myös paisuntasäiliö ja seinäkannake 2-tiesulkuventtiilillä helpottamaan huoltotoimenpiteitä. Tämä toimintaperiaate yhdessä 1145-lämpöpumpun ja VPAS-varaajasäiliön kanssa varmistaa lämpöpumpun ja aurinkojärjestelmän luotettavan ja tehokkaan toiminnan. Käyttöveden ja lämmitysveden lämmitykseen käytetään ensisijaisesti aurinkoenergiaa ja tarvittaessa lämpöpumppua. Järjestelmä kerää sinulle ilmaista aurinkoenergiaa vuosien ajan. Toivotamme sinulle aurinkoista tulevaisuutta! 14

15 Tekniset tiedot NIBE FP215 P / PL Aurinkokeräin Aurinkokeräinpaketin pääosat ovat: Aurinkokeräin FP215 P FP215 PL Tuotenumero Mitat mm 2088 x 1030 x 81 Bruttoala m Nettoala m 2 1,91 Lasin paksuus mm 3.2 Lasi Vähän rautaa sisältävä karkaistu turvalasi Keruuputken läpimitta mm 22 Kierukan läpimitta mm 10 Paino kg Kehys musta, eloksoitu Keruulaite Kierukkaputki, Sininen erittäin selektiivinen pinnoite Optinen hyötysuhde % Yläeriste 20 mm mineraalivilla Pohjaeriste 20 mm PIR sandwicheriste Nestetilavuus litraa Lämmönsiirtoaine Propyleeniglykoli tai vesi drain-back sovelluksissa Suurin käyttöpaine bar/mpa 10 Maksimilämpötila C 1) ) Säteilyteho 1000 W/m 2 ja ympäristön lämpötila 30 C Suositellut lisävarusteet, eivät sisälly toimitukseen - Kattokiinnitysosat valmiina paketteina erilaisille kattotyypeille. - Valmiiksi eristetyt letkut, helpot liittää ja sisältävät anturikaapelit, pituus 10, 15, 20 tai 25 metriä - Kattoläpivienti NIBE Aurinkokeräimet NIBE Solar FP215 P / PL Tuotenro (P) Tuotenro (PL) (3 5 kpl) NIBE Solar -sovitin Solar 40 Tuotenro NIBE Aurinkopumppuasema Tuotenro Aurinkokeräinpakettiin sisältyvät lisäksi seuraavat osat: paisuntasäiliö, pikaliittimet/ kompensaattorit, glykoli. NIBE Aurinkokeräinpaketit: NIBE Solar 1145/VPAS FP215 P3 -paketti tuotenro NIBE Solar 1145/VPAS FP215 P4 -paketti tuotenro NIBE Solar 1145/VPAS FP215 P5 -paketti tuotenro NIBE Solar 1145/VPAS FP215 PL3 -paketti tuotenro NIBE Solar 1145/VPAS FP215 PL4 -paketti tuotenro NIBE Solar 1145/VPAS FP215 PL5 -paketti tuotenro Suosituksemme tätä järjestelmää varten on: 2 3 henkilöä = 3 keräintä, 3 5 henkilöä = 4-5 keräintä Toimintaperiaate, NIBE Solar F1145/VPAS FP215 P / PL ECS41 NIBE Solar 1145/VPAS FP215 P / PL ** FP215 P / PL T P Solar 40 T F1145 VPAS VPAS M11063 NBD FI F1145/VPAS FP NIBE ei vastaa tässä esitteessä esiintyvistä asia- tai painovirheistä. NIBE NIBE Energy Systems Oy, PL 257, Juurakkotie 3, Vantaa, Puh , 15

16 NIBE SOLAR VVM 500 FP215 P / PL NIBE -aurinkokeräinpaketit NIBE VVM 500 -sisäyksiköihin UUTUUS NIBE Solar VVM 500 FP215 P / PL Aurinkolämpöjärjestelmä, joka on suunniteltu toimimaan optimaalisesti VVM 500 sisäyksikön ja NIBE 2300 tai NIBE 2026 ilma/vesilämpöpumppujen kanssa. Kevyet ja tehokkaat keräimet. Helposti asennettavat pikaliittimillä varustetut keräimet. Ohjaus integroitu VVM 500 sisäyksikköön. Mahdollisuus aurinkokeräinten priorisointiin. NIBE Solar VVM 500 FP215 P / PL P (Premium) -keräin asennetaan pystyasentoon. PL (Premium Landscape) -keräin asennetaan vaaka-asentoon. Aurinkopumppuasemassa on energiaa säästävä kiertopumppu, ilmausventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, sulkuventtiilit ja takaiskuventtiilit. Sarjaan sisältyy myös keräinpiirin paisuntasäiliö ja seinäkannake sekä huoltoa helpottava 2-tiesulkuventtiili. Kaikki tarvittavat anturit sisältyvät toimitukseen. Järjestelmä kerää sinulle ilmaista aurinkoenergiaa vuosien ajan. Toivotamme sinulle aurinkoista tulevaisuutta! 16

17 Tekniset tiedot NIBE FP215 P / PL Aurinkokeräin Aurinkokeräinpaketin pääosat ovat: Aurinkokeräin FP215 P FP215 PL Tuotenumero Mitat mm 2088 x 1030 x 81 Bruttoala m Nettoala m2 1,91 Lasin paksuus mm Lasi 3.2 mm Kierukan läpimitta mm kg Kehys Kierukkaputki, Sininen erittäin selektiivinen pinnoite % 80.6 Yläeriste 20 mm PIR sandwicheriste NEW litraa 1.65 Lämmönsiirtoaine vesi drain-back sovelluksissa Suurin käyttöpaine Maksimilämpötila NEW NEW Nyheter NEW Nyheter Produktsortiment Installer Propyleeniglykoli tai Produktsortiment bar/mpa C1) Bergvärmepumpar 10 Toning 3/3, 50% 1) Säteilyteho 1000 W/m2 ja ympäristön lämpötila 30 C Installer End customer NIBE Aurinkokeräinpaketit: NEW NEW NIBE Solar VVM 500 FP215 P2 -paketti NIBE Solar VVM 500 FP215 P3 -paketti NIBE Solar VVM 500 FP215 P4 -paketti NIBE Solar VVM 500 FP215 P5 -paketti NIBE Solar VVM 500 FP215 NEW PL2 NEW -paketti NIBE Solar VVMNEW 500NEWFP215 PL3 -paketti NIBE Solar VVM 500 FP215 PL4 -paketti NIBE Solar VVM 500 FP215 PL5 -paketti MAIN MENU Toning 3/3, 50% MAIN MENU A End customer A A A Bergvärmepumpar Luft/vatten-värmepumpar NIBE Tarvike aurinkokeräinpakettia varten SCA 30 Tuotenro Aurinkokeräinpakettiin sisältyvät lisäksi seuraavat osat: Paisuntasäiliö, pikaliittimet/ kompensaattorit, glykoli. 20 mm mineraalivilla Pohjaeriste Nestetilavuus NIBE Aurinkokeräimet NIBE Solar FP215 P / PL Tuotenro (P) Tuotenro (PL) (2 5 kpl) 33 musta, eloksoitu Keräintyyppi Optinen hyötysuhde NIBE Aurinkopumppuasema Tuotenro Vähän rautaa sisältävä karkaistu turvalasi Keruuputken läpimitta Paino Nyheter Luft/vatten-värmepumpar Frånluftsvärmepumpar Bergvärmepumpar Frånluftsvärmepumpar beredare Nyheter Luft/vatten-värmepumpar beredare Suositellut lisävarusteet, eivät sisälly toimitukseen - Kattokiinnitysosat valmiina paketteina erilaisille kattotyypeille. - Valmiiksi eristetyt letkut, helpot liittää ja sisältävät anturikaapelit, pituus 10, 15, 20 tai 25 metriä - Kattoläpivienti Nyheter Produktsortiment Frånluftsvärmepumpar Produktsortiment Toning 3/3, 50% beredare MAIN MENU Dockningar Tekniska data Tekniska data Tillbehör Tillbehör Solpanel Språkval A End customer A Installer End customer Installer MAIN MENU MAIN Bergvärmepumpar MENU A A End customer A A Språkval Luft/vatten-värmepumpar Suosituksemme tätä järjestelmää varten on: Bergvärmepumpar Dockningar 1 2 henkilöä = 2 keräintä, 3 4 henkilöä = 3 keräintä, 5 6 henkilöä = 4 keräintä, Luft/vatten-värmepumpar Frånluftsvärmepumpar Tekniska data 7 9 henkilöä = 5 keräintä Asentajasi tai myyntiedustajasifrånluftsvärmepumpar osaa neuvoa, mikä pakettikoko sopii sinulle parhaiberedare Tillbehör ten. NIBE Uplink plink Solpanel Pool Installer Toning 3/3, 50% Språkval Dockningar tuotenro tuotenro tuotenro tuotenro tuotenro tuotenro tuotenro tuotenro Toning 3/3, 50% Produktsortiment NIBE Uplink plink NIBE Uplink plink NIBE Upl NIBE Uplink NIBE Upl pl NIBE Uplink NIBE Upl pl beredare Toimintaperiaate NIBE Solar VVM 500 FP215 P / PL Pool Frikyla Dockningar Solpanel Frikyla Leonardo 2 värmesystem 2 värmesystem Golvvärme NEW Leonardo Tekniska data Styrning via internet/sms Produktsortiment Uima-allas NEW Tekniska data Pool Tillbehör Frikyla Raditorer Käyttövesi FLM FLM Nyheter Installer Toning 3/3, 50% Produktsortiment End customer MAIN MENU Leonardo Solpanel A Bergvärmepumpar Golvvärmecirkulation Pool Solpanel Luft/vatten-värmepumpar A Frikyla NIBE Uplink plink NIBE Up NIBE Up p Frånluftsvärmepumpar Raditorer NIBE Uplink plink Ventilation Leonardo Dockning befintlig panna 2 värmesystem Frikyla beredare Luft/vatten-värmepumpar cirkulation Pool Frånluftsvärmepumpar A NIBE Up p Styrning via internet/sms Käyttövesikierto Ventilation Dockning befintlig panna NEW 2 värmesystem Bergvärmepumpar Ventilation Språkval Toning 3/3, 50% MAIN MENU Tillbehör Styrning via internet/sms Dockning befintlig panna Raditorer Dockning F2026+VVM 500 Dockningar Nyheter NEW Golvvärme Dockning F2026+VVM 500 Språkval NIBE Uplink plink cirku beredare Dockning F2300+VVM 500 Leonardo Lattialämmitys 2 värmesystem Golvvärme Dockning F2300+VVM 500 Språkval Dockningar Golvvärme Dockning F2026+VVM 500 Dockning F2300+VVM 500Raditorer Tekniska data Språkval Styrning via internet/sms Tekniska data Patterilämmitys Dockning befintlig panna Tillbehör FLM Styrning via internet/sms Dockningar Ventilation cirku Tillbehör Raditorer Ventilation Dockning befintlig panna NIBE Uplink plink NIBE Uplink plink cirkulation FLM Solar Solpanel Solpanel FLM Dockning F2026+VVM 500 Dockning F2300+VVM 500 Pool Pool Dockning F2026+VVM 500 Dockning F2300+VVM 500 Frikyla Frikyla 2 värmesystem T T P Leonardo M11350 NBD FI NIBE VVM 500 FP NIBE Energy Systems Juurakkotie 3, Vantaa. Ulkoinen lämmönlähde Dockning befintlig panna Dockning befintlig panna Ventilation cirkulation FLM NIBE ei vastaa tässä esitteessä esiintyvistä asia- tai painovirheistä. NIBE 2012 Dockning F2026+VVM 500 Dockning F2300+VVM 500 Varmva Raditorer Raditorer VVM 500 Styrnin Golvvärme Styrning via internet/sms Golvvärme F2300/F2026 Leo 2 värmesystem Dockning F2026+VVM 500 Dockning F2300+VVM Ventil FLM

18 NIBE SOLAR -KOMPONENTIT Seuraavia komponentteja voidaan käyttää yhdessä NIBE-keräimien FP215P (pysty) ja FP215PL (vaaka) kanssa. Tärkeimmät tiedot löytyvät jokaisen komponentin alta. Lisätietoa löydät osoitteesta NIBE VPBS 300 NIBE VPBS on käyttövesivaraaja. Suunniteltu liitettäväksi lämpöpumppuihin ja aurinkokeräimiin. Kaikki tarpeet kattava järjestelmä saadaan yhdistämällä NIBE VPBS 300 NIBE F1145 -lämpöpumppuun. NIBE VPAS 300/450 NIBE VPAS on varaajasäiliö, joka on suunniteltu liitettäväksi lämpöpumppuihin yhdessä aurinkokeräimien kanssa. Tuotenro: Tuotenro: Kupari Emali NIBE COMPACT 300 SOL NIBE COMPACT 300 SOL on kupariverhoiltu sähkökäyttöinen lämminvesivaraaja, joka on suunniteltu toimimaan aurinkoenergialla. Tuotenro: NIBE SOLAR -SÄILIÖ Aurinkopaisuntasäiliö 8 baarin maksimipaineelle. Esipaine 3 baaria. Aurinkopaisuntasäiliö, 18 litraa Tuotenro: Aurinkopaisuntasäiliö, 24 litraa Tuotenro: NIBE UKVS 230 NIBE UKVS 230 on varaajasäiliö, jossa on kierukka aurinkokeräimille. UKVS 230 on tarkoitettu lämmön varastoimiseen, kun käytetään pienempää lämpöpumppua yhdessä aurinkokeräimien kanssa. Siihen voi myös liittää toisen lämmönlähteen. UKVS 230:n kokonaistilavuus on 230 litraa. Tuotenro: NIBE MCU 10 NIBE MCU 10 on monitoimilatausyksikkö. Tätä komponenttia käytetään yhdessä NIBE F470 -aurinkopaketin ja NIBE SPLIT -lämpöpumpun kanssa. Latauslaite rajoittaa latauslämpötilan 65 C asteeseen. MCU 10:ä voidaan käyttää myös muissa sovelluksissa. Tuotenro: NIBE SPS 10 NIBE SPS 10 -aurinkopumppuasemassa on ¾ uroskierteet, energiaa säästävä kiertopumppu, ilmanpoistoventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, sulkuventtiilit ja takaiskuventtiilit. NIBE SPS 20 Tuotenro: NIBE SPS 20 -aurinkopumppuasemassa on 22 mm puserrusliittimet, energiaa säästävä kiertopumppu, ilmanpoistoventtiili, lämpömittarit, säätöventtiili, varoventtiili, painemittari, sulkuventtiilit ja takaiskuventtiilit. Tuotenro: NIBE SHE 10 NIBE SHE 10 on kompakti ja tehokas aurinkolämmönsiirrin, joka on varustettu suojaavalla ja eristävällä kannella sekä sisäisillä liitännöillä liitäntäputkille. SHE 10 sopii aurinkopumppuaseman SPS 20 alle. SHE 10 voi siirtää energiaa 6 NIBE FP215 -keräimestä. NIBE SRB 22 Relerasia, jota tarvitaan NIBE UKVS aurinkovaraajan ja NIBE SPLIT lämpöpumpun yhdistelmässä. Käytetään kompressorin ja sähkövastuksen estämiseen, kun aurinkoenergiaa on saatavana. Tuotenro: Tuotenro:

19 NIBE SCU 10 NIBE SCA 30 Mahdollistaa ulkoisen lämmönlähteen liittämisen ja ohjaamisen NIBE VVM 500 kanssa. NIBE SCU 10 yleiskäyttöinen ulkoinen aurinko-ohjain, jossa on valmiit asetukset 8 järjestelmälle. Mukana 4 anturia (yksi kuumankestävä aurinkokeräimille). 5 tuloa ja 3 lähtöä. 2 triakkilähtöä pumpun pyörimisnopeusohjaukseen. Mahdollisuus kerätä tietoa SD-muistikortille. Tuotenro: NIBE SOLAR 40 Tuotenro: NIBE SOLAR 42 NIBE SOLAR 41 NIBE SOLAR 41 on aurinko-ohjainlaite, jonka avulla NIBE-lämpöpumput F370 ja F470 voivat ohjata NIBE UKVS varaajasäiliön kanssa asennettua aurinkokeräinjärjestelmää. SOLAR 41 mahdollistaa käyttöveden ja talon lämmittämisen aurinkokeräimillä kerätyllä energialla. Tuotenro: NIBE SOLAR 42 on aurinko-ohjainlaite, jonka avulla NIBE-lämpöpumppu F1145 voi ohjata tyypillisiä aurinkokeräinjärjestelmiä NIBE SOLAR GLYKOLI Glykoli 54 til-% ( -35 C) Täydellinen esim. silloin, kun haluat liittää NIBE VPBS lämminvesivaraajan NIBE F1145 -lämpöpumppuun NIBE SOLAR 40 on aurinko-ohjainlaite, jonka avulla NIBE-lämpöpumppu F1145 voi ohjata NIBE VPAS varaajasäiliön tai vastaavien säiliöiden kanssa asennettua aurinkokeräinjärjestelmää. SOLAR 40 mahdollistaa käyttöveden ja talon optimaalisen lämmittämisen aurinkokeräimillä kerätyllä energialla. Tuotenro: Solar Glycol 10 litraa, tuotenro: litraa, tuotenro: MJ Tuotenro: NIBE SVP-FD 3/ O-rengaspikaliittimet FP 215 -keräimille. NIBE SVP-WR 2 liitintä 3/4 uroskierteellä 16 mm putkien liittämiseen. 2 tulppaa, joilla varmistetaan tiivis liitäntä. 4 turvapidikettä. SVP-FD 1 SVP-FD 3/4 SVP-FD 1 Tuotenro: SVP-FD 3/4 SVP-FD 3/4 2 pikaliitintä integroiduilla kompensaattoreilla. 2 turvapidikettä, joilla 2 keräintä kiinnitetään toisiinsa. Tuotenro: SVP-FD SVP-FD 1 SVP-FD 3/4 SVP-FD 1 SVP-SR 18 SVP-SR 22 SVP-SR 18 SVP-SR 22 SVP-SR 18 SVP-SR 18 SVP-SR 18 SVP-SR 22 SVP-SR 22 SVP-SR 22 19
