1 Kaivot Rakenne ja materiaalit -kaivot jaetaan tilaus- ja toimitusmenettelyjen perusteella kolmeen pääryhmään: kaivopaketit, moduulikaivot sekä tilauskaivot. Kaivopaketit ovat valmiiksi mitoitettuja vakiomallisia kaivoja, jotka soveltuvat sellaisinaan osaan asennustilanteista. Moduulikaivot koostuvat vakio-osista, joita on tavallisesti kolme: pohjaosa, nousuputki ja kansisto. Putkiliittymät ovat pohjaosassa ja tilaaja määrittelee halutun putkiyhteen in valikoimista. Nousuputken pituus määrää asennussyvyyden. Korkeuden hienosäätö tapahtuu yleensä teleskooppisen kansiston avulla, jonka korkeussäätöalue on mm. Muovikansistolla kaivosta saa täysin tiiviin kaivon. Tilauskaivot tehdään asennusvalmiiksi jo tehtaalla. Putkiliittymät ovat oikeissa paikoissaan ja kaivon korkeus ja kansisto tilauserittelyn mukaiset. Kaivon erittely onnistuu parhaiten kaivokortilla. Kaivokortit Tilauskaivoista pyydämme valmiit kaivokortit. Huom! Veloitamme kaivokortin tietojen hausta asemapiirroksesta 5 euroa/kaivo tai maksimissaan 150 euroa asemapiirrosta kohti. Kaivokortin voi tulostaa www-sivuilta tai kopioida hinnastosta ja lähettää se täydennettynä ille. Vaihtoehtoisesti kortin voi täyttää sähköisesti -sivuilla. Kaivojen korkeuden määrittäminen Kaivon korkeudella tarkoitetaan etäisyyttä lähtöliittymän vesijuoksusta maan pintaan. Hinnastossa se merkitään mitalla H. Mahdollinen lietepesä on lisättävä kaivon kokonaiskorkeuteen. Pohjaosan h-mitta ilmoittaa sen hyötykorkeuden: etäisyyden vesijuoksusta nousumuhvin pohjaan. Jos kaivoon asennetaan teleskooppikansisto, sen osuus kokonaiskorkeudesta on tavallisesti 500 mm. Loput korkeudesta tulee nousuputken osuudeksi. Moduulimitoitetun vakiokaivon nousuputken korkeus valitaan neljästä vaihtoehdosta 600 mm, 1000 mm, 1500 mm tai 2000 mm ja korkeuden hienosäätöön käytetään vakiomittaista teleskooppikansistoa, jolla säädetään lopullinen korkeus. Tilauskaivon korkeus mitataan vesijuoksusta maan pintaan. Kaivoa valmistettaessa teleskooppikansiston osuudeksi korkeudesta tulee automaattisesti noin 500 mm, ellei tilaaja määrää toisin. -kaivot Sivu Kaivopaketit: Jätevesiviemärin tarkastuskaivot Sadevesikaivot Salaojakaivot Tarkastusputket Rännikaivot Moduulimitoitetut vakiokaivot: Jätevesiviemärin tarkastuskaivot Sadeveden tarkastuskaivot Sadevesikaivot Salaojakaivot Tarkastusputket Tilauskaivot kaivojen varaosat ja tarvikkeet Lattiakaivoerottimet Erikoiskaivot Kaivotilaus-/tarjouslomake Sadevesikaivojen lietepesän mitat vakiona Koko d e Korkeus (m) Tilavuus (l) Sadevesikaivo 400/70 0,64 70 Sadevesikaivo 560/150 0, SVK 400 0,65 70 SVK 560 0, SVK 560 0, SVK 800 0, ISO-SVK 800 0,

2 h h Kaivot Pakettikaivot, jätevesiviemärin tarkastuskaivot Pro-tarkastuskaivopaketit 400 Sisältää pohjaosan, 400 mm nousuputken, teleskooppiputken ja umpikannen 40 t. Pienillä asennussyvyyksillä nousuputken voi lyhentää Tyyppi / liittymät H (cm) Suora (T1) Suora (T1) Risteävä (T2) Risteävä (T2) Risteävä (T2) Risteävä (T2) Risteävä (T2) ,55 851,32 724,85 898,81 346,20 429,29 361,55 448,32 470,60 583,54 869, ,43 876, ,98 Pakettikaivot, sadevesikaivot Sadevesikaivopaketti 400/70 Sisältää pohjaosan 70 l, nousuputken 400 x 1,5 m, teleskooppiputken ja kansiston siiviläkannella 40 t. Liittymät sadevesiputki PP de ja IQ de 200 -putkille. Lietepesä 70 l / liittymät H (cm) ,80 519,31 h Sadevesikaivopaketti 560/150 Sisältää pohjaosan, 1,0 m nousuputken, teleskooppiputken, kansiston siiviläkannella 40 t ja huuhteluputken tulppineen / liittymät H (cm) 110/160/ ,60 552,54 Pihakaivopaketti 560/150 Sisältää pohjaosan, nousuputken ø 400 x 1 m, kansiston umpikannella 40 t, pallopadotusventtiilin ja de 110 läpivientitiivisteen tuloliittymää varten sekä lähtöliittymän huuhteluputken tulppineen. Lietepesä 150 l Liittymät H (cm) 110/160/ ,25 547,15 234

3 Kaivot Pihakaivopaketti 560/150 RST-kannella Sisältää pohjaosan, nousuputken ø 400 x 1 m, RST-kannen, pallopadotusventtiilin ja De110 läpivientitiivisteen tuloliittymää varten sekä lähtöliittymän huuhteluputken tulpalla varustettuna. Lietepesä 150 l Liittymät H (cm) Pakettikaivot, salaojakaivot 348,75 432,45 Salaojakaivo 315 Varustettu muovikannella. Korkeus 1 m, kolme 110 mm:n liittymää. / liittymät H (cm) kpl/lava Salaojakaivo ,65 62, Ø 315 kansi/pohja erillisenä ,80 17,11 Salaojakaivo SOK 315 Kaivo sisältää runko-osan ø 315, sorapesän 0,2 m, 3 x 110 mm liittymää ja muovikannen. Kaivon korkeus 1m. Korotusosalla (0,5 m) voi jatkaa kaivon korkeutta. / liittymät kpl/lava Salaojakaivo 315/ ,55 67, Korotusosa 0,5 m 24 25,45 31, ø 315 kansi/pohja erillisenä 120 9,50 11,78 Korkea salaojakaivo 315 Erityisesti rinnetonteille tai kellarisille taloille suunniteltu salaojakaivo. Varustettu muovikannella. Kaivossa kolme 110 mm liittymää, joista kaksi on valmiiksi avoinna. Korkeus 3 m / liittymät kpl/lava ,60 138,38 Salaojakaivopaketti 400/35 Sisältää pohjaosan 35 l, nousuputken 400 x 1,5 m, teleskooppiputken ja kansiston umpikannella 40 tn Liittymät H (cm) ,10 498,60 235

4 Kaivot Pakettikaivot, salaojakaivot Salaojakaivopaketti 400/35 RST-kannella Sisältää pohjaosan 35 l, nousuputken 400 x 1,5 m ja RST-kannen Liittymät H (cm) ,80 339,51 Pakettikaivot, tarkastusputket h Tarkastusputkipaketit Sisältää tarkastushaaran, nousuputken de 200 x 1,5 m ja kansiston umpikannella 40 t. Muoviosat polypropeenia. Pienillä asennussyvyyksillä nousuputken voi lyhentää Nousuputken de /viemärin de H (max) 200/ cm 200/ cm 200/ cm 187,45 232,44 183,60 227,66 200,75 248,93 Pakettikaivot, rännikaivot Rännikaivo SK 300 sakkapesällä Siiviläkansi 5 t valurautaa Liittymät 110 sadevesiputki 111,85 138,69 Rännikaivo Syöksytorven alle asennettava epäkeskeinen rännikaivo. Asennetaan ø 110-sadevesiviemärin päähän. Väri: musta. Liittymät / malli kpl ltk/lava ø 110, musta 10/80 11,60 14, ø 110, musta 132/132 10,85 13,45 Rännikaivo Plus Syöksytorven alapuolelle asennettava epäkeskeinen ja tukeva rännikaivo, joka on helppo asentaa juuri oikeaan kohtaan. Korkea reunus estää roiskeet kivijalkaan. Väri:musta. Liittymät / malli kpl/lava ø 110, musta 42 21,30 26,41 236

5 Pakettikaivot, rännikaivot Kaivot Rännikaivo 200 Syöksytorven alle asennettava ø 200 rännikaivo. Kaivossa vesitiivis pohjaosa, 2 x 110 mm liitokset, roiskesuoja, sorapesä ja irrotettava sihtiosa. Teleskooppirakenteen avulla korkeus on säädettävissä. Korkeus 0,4-0,6 m Liittymät 110 kpl krt/lava 1/12 Moduulikaivot, jätevesiviemärin tarkastuskaivot 43,10 53,44 Pro-kaivo T2 400 JV Sisältää pohjaosan ja 400 mm nousuputken yhteenhitsattuna, teleskooppirenkaan ja pohjavesitiivisteen, 315 mm teleskooppiputken 0,8 m ja 40 t valurautakehyksen umpikannella Tyyppi / liittymät H (cm) Risteävä (T2) 400/ Risteävä (T2) 400/ Risteävä (T2) 400/ Risteävä (T2) 400/ Risteävä (T2) 400/ Risteävä (T2) 400/ Risteävä (T2) 400/ Risteävä (T2) 400/ Risteävä (T2) 400/ Risteävä (T2) 400/ Risteävä (T2) 400/ Risteävä (T2) 400/ Pro-kaivo T2 560 JV Sisältää pohjaosan ja 560 mm nousuputken yhteenhitsattuna, teleskooppirenkaan ja pohjavesitiivisteen, 500 mm teleskooppiputken 0,8 m ja 40 t valurautakehyksen umpikannella Tyyppi / liittymät H (cm) Risteävä (T2) 560/ Risteävä (T2) 560/ Risteävä (T2) 560/ Risteävä (T2) 560/ Risteävä (T2) 560/ Risteävä (T2) 560/ Risteävä (T2) 560/ Risteävä (T2) 560/ Risteävä (T2) 560/ Risteävä (T2) 560/ Risteävä (T2) 560/

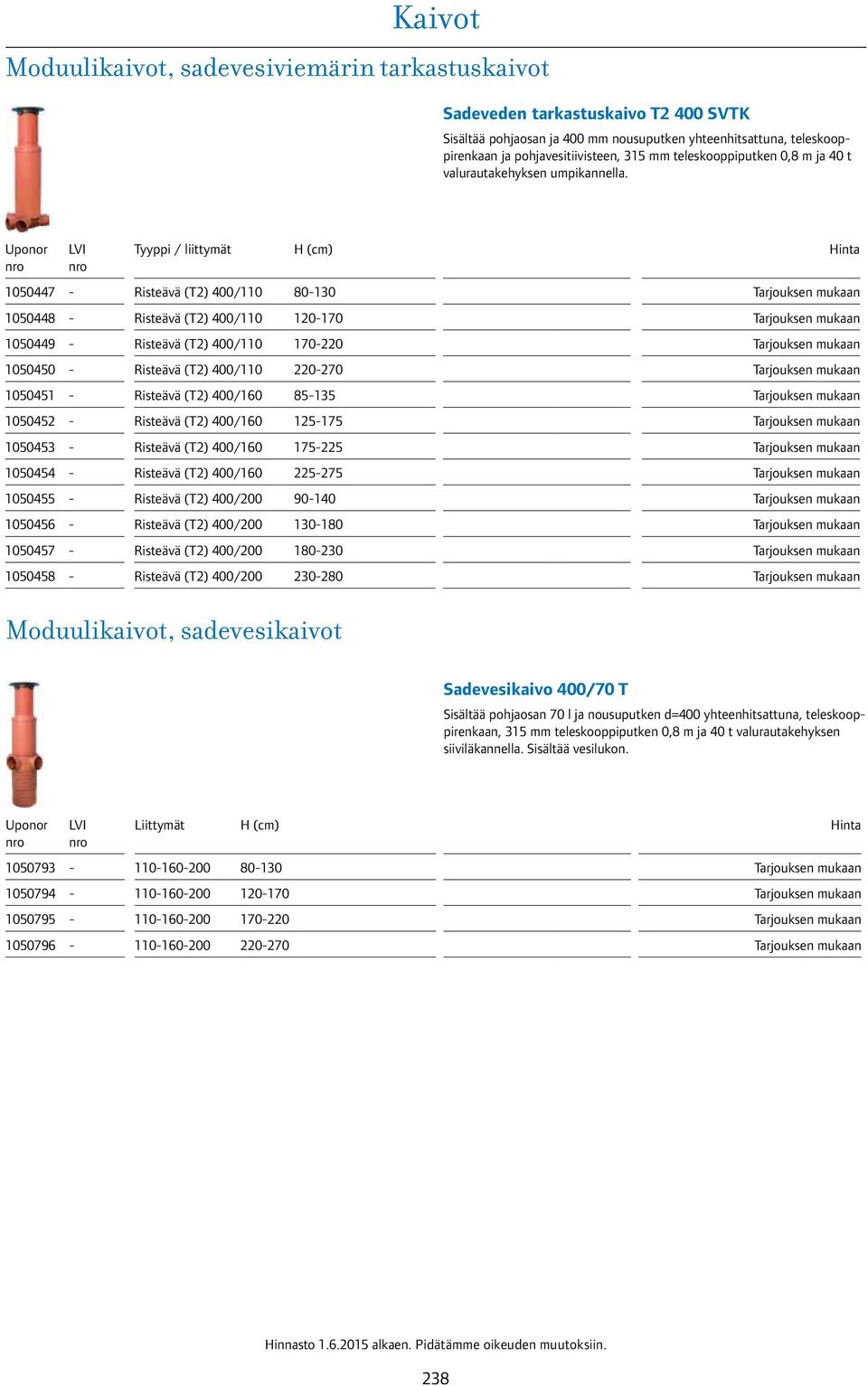

6 Kaivot Moduulikaivot, sadevesiviemärin tarkastuskaivot Sadeveden tarkastuskaivo T2 400 SVTK Sisältää pohjaosan ja 400 mm nousuputken yhteenhitsattuna, teleskooppirenkaan ja pohjavesitiivisteen, 315 mm teleskooppiputken 0,8 m ja 40 t valurautakehyksen umpikannella Tyyppi / liittymät H (cm) Risteävä (T2) 400/ Risteävä (T2) 400/ Risteävä (T2) 400/ Risteävä (T2) 400/ Risteävä (T2) 400/ Risteävä (T2) 400/ Risteävä (T2) 400/ Risteävä (T2) 400/ Risteävä (T2) 400/ Risteävä (T2) 400/ Risteävä (T2) 400/ Risteävä (T2) 400/ Moduulikaivot, sadevesikaivot Sadevesikaivo 400/70 T Sisältää pohjaosan 70 l ja nousuputken d=400 yhteenhitsattuna, teleskooppirenkaan, 315 mm teleskooppiputken 0,8 m ja 40 t valurautakehyksen siiviläkannella. Sisältää vesilukon Liittymät H (cm)

7 Moduulikaivot, salaojakaivot Kaivot Salaojakaivot 400/35 T Sisältää pohjaosan 35 l sekä nousuputken d= 400 yhteen hitsattuna sekä 315 mm teleskooppiputken 0,8 m ja 40 t valurautakehyksen umpikannella Liittymät H (cm) Salaojakaivo 315 T Sisältää pohjaosan sekä nousuputken d=315 yhteenhitsattuna sekä teleskooppirenkaan ja 200 mm teleskooppiputken 0,8 m ja 40 t valurautakehyksen umpikannella Liittymät H (cm) Moduulikaivot, tarkastusputket Tarkastusputki 200 T Sisältää tarkastushaaran ja nousuputken d= 200 sekä teleskooppirenkaan ja 160 mm teleskooppiputken 0,8 m ja 40 t valurautakehyksen umpikannella / liittymät H (cm) Suora (T1) 200/ Suora (T1) 200/ Suora (T1) 200/ Suora (T1) 200/ Suora (T1) 200/ Suora (T1) 200/

8 Kaivot Tilauskaivot, jätevesiviemärin tarkastuskaivot Jätevesiviemärin tarkastuskaivo, teleskooppinen Tilauskaivo, jossa teleskooppiputki, muotoiltu pohjaosa sekä 40 t umpikansisto. Kaivon korkeus (H) ja liittymät kaikille putkityypeille tilaajan erittelyn mukaisesti. Liittymät H (max) 400/315 Jäteveden tarkastuskaivo 400 T cm 560/315 Jäteveden tarkastuskaivo 560 T cm 560/500 Jäteveden tarkastuskaivo 560 T cm 800/500 Jäteveden tarkastuskaivo 800 T cm Jätevesiviemärin tarkastuskaivo, ei-teleskooppinen Tilauskaivo, jossa muotoiltu pohjaosa sekä RST-hattu. Kaivon korkeus (H) ja liittymät kaikille putkityypeille tilaajan erittelyn mukaisesti. Liittymät H (max) 400 Jäteveden tarkastuskaivo cm 560 Jäteveden tarkastuskaivo cm Tilauskaivot, sadevesiviemärin tarkastuskaivot Sadevesiviemärin tarkastuskaivo, teleskooppinen Tilauskaivo, jossa teleskooppiputki, suora pohjaosa sekä 40 t valurautakehys umpikannella. Kaivon korkeus (H) ja liittymät kaikille putkityypeille tilaajan erittelyn mukaisesti. Liittymät H (max) 400/315 Sadeveden tarkastuskaivo 400 T cm 560/315 Sadeveden tarkastuskaivo 560 T cm 560/500 Sadeveden tarkastuskaivo 560 T cm 650/500 Sadeveden tarkastuskaivo 650 T cm 860/500 Sadeveden tarkastuskaivo 860 T cm 1075/500 Sadeveden tarkastuskaivo 1075 T cm 1300/500 Sadeveden tarkastuskaivo 1300 T cm Sadevesiviemärin tarkastuskaivo, ei-teleskooppinen Tilauskaivo, jossa suora pohjaosa sekä RST-hattu. Kaivon korkeus (H) ja liittymät kaikille putkityypeille tilaajan erittelyn mukaisesti. Liittymät H (max) 400 Sadeveden tarkastuskaivo cm 560 Sadeveden tarkastuskaivo cm 240

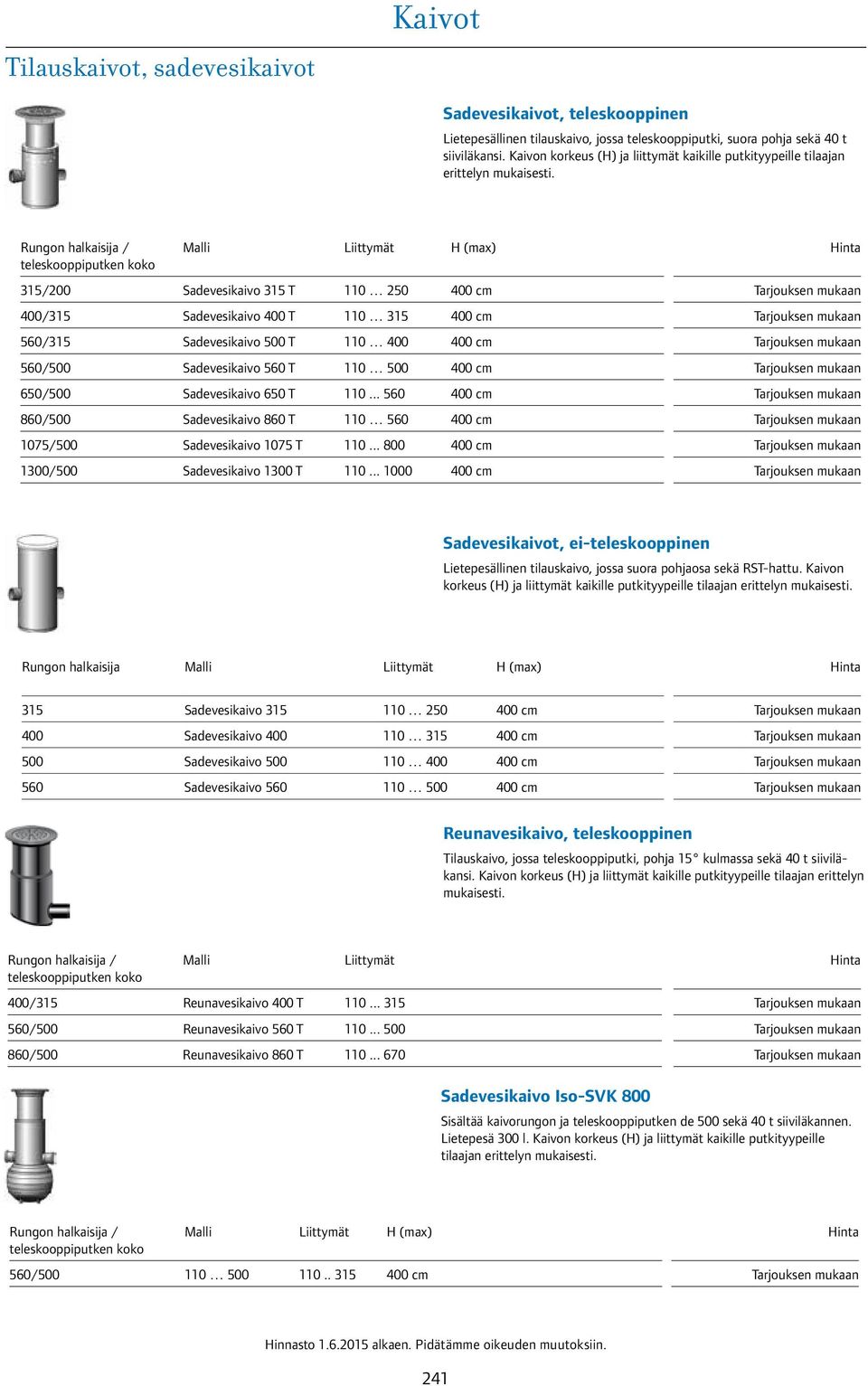

9 Tilauskaivot, sadevesikaivot Kaivot Sadevesikaivot, teleskooppinen Lietepesällinen tilauskaivo, jossa teleskooppiputki, suora pohja sekä 40 t siiviläkansi. Kaivon korkeus (H) ja liittymät kaikille putkityypeille tilaajan erittelyn mukaisesti. Liittymät H (max) 315/200 Sadevesikaivo 315 T cm 400/315 Sadevesikaivo 400 T cm 560/315 Sadevesikaivo 500 T cm 560/500 Sadevesikaivo 560 T cm 650/500 Sadevesikaivo 650 T cm 860/500 Sadevesikaivo 860 T cm 1075/500 Sadevesikaivo 1075 T cm 1300/500 Sadevesikaivo 1300 T cm Sadevesikaivot, ei-teleskooppinen Lietepesällinen tilauskaivo, jossa suora pohjaosa sekä RST-hattu. Kaivon korkeus (H) ja liittymät kaikille putkityypeille tilaajan erittelyn mukaisesti. Rungon halkaisija Liittymät H (max) 315 Sadevesikaivo cm 400 Sadevesikaivo cm 500 Sadevesikaivo cm 560 Sadevesikaivo cm Reunavesikaivo, teleskooppinen Tilauskaivo, jossa teleskooppiputki, pohja 15 kulmassa sekä 40 t siiviläkansi. Kaivon korkeus (H) ja liittymät kaikille putkityypeille tilaajan erittelyn mukaisesti. Liittymät 400/315 Reunavesikaivo 400 T /500 Reunavesikaivo 560 T /500 Reunavesikaivo 860 T Sadevesikaivo Iso-SVK 800 Sisältää kaivorungon ja teleskooppiputken de 500 sekä 40 t siiviläkannen. Lietepesä 300 l. Kaivon korkeus (H) ja liittymät kaikille putkityypeille tilaajan erittelyn mukaisesti. Liittymät H (max) 560/ cm 241

10 Kaivot Tilauskaivot, sadevesikaivot Satulakaivo, teleskooppinen Jäte- ja sadevesiviemäreiden tarkastuskaivo. Kaivon kansisto, korkeus (H) ja liittymät tilaajan erittelyn mukaisesti. Tilauskaivot, salaojakaivot Liittymät Virtausputki de 560/315 Satulakaivo 560 T /500 Satulakaivo 560 T /500 Satulakaivo 650 T /500 Satulakaivo 860 T Salaojakaivo, teleskooppinen Lietepesällinen tilauskaivo, jossa teleskooppiputki, suora pohja sekä 40 t siiviläkansi. Kaivon korkeus (H) ja liittymät kaikille putkityypeille tilaajan erittelyn mukaisesti. Liittymät H (max) 200/160 Salaojakaivo 200 T cm 250/200 Salaojakaivo 250 T cm 315/200 Salaojakaivo 315 T cm 400/315 Salaojakaivo 400 T cm 560/315 Salaojakaivo 560 T cm 560/500 Salaojakaivo 560 T cm Salaojakaivo, ei teleskooppinen Lietepesällinen tilauskaivo, jossa RST-hattu. Kaivon korkeus (H) ja liittymät kaikille putkityypeille tilaajan erittelyn mukaisesti. Liittymät H (max) 200 Salaojakaivo cm 250 Salaojakaivo cm 315 Salaojakaivo cm 400 Salaojakaivo cm 560 Salaojakaivo cm Tilauskaivot, tarkastusputket Tarkastusputket, ei-teleskooppinen Sisältää tarkastushaaran ja nousuputken d=200 sekä RST-kannen, ei teleskooppia. Sekä jätevesi että hulevesikäyttöön. Rungon halkaisija Liittymät H (cm) cm cm 242

11 Muut kaivot Kaivot Kaukolämmön asennuskaivo Tilauskaivo, jossa 40 t umpikansisto. Ei pohjaa. 560/ / / /900 Varaosat ja tarvikkeet 400 Tarkastuskaivon pohjaosa Pro ø 400 h1 320 h2 H M Z1 + Z3 M Tyyppi / liittymät H (mm) Suora (T1) Suora (T1) Suora (T1) Suora (T1) Suora (T1) Risteävä (T2) Risteävä (T2) Risteävä (T2) Risteävä (T2) Risteävä (T2) ,25 270,63 261,90 324,76 233,35 289,35 391,30 485,21 421,20 522,29 233,25 289,23 240,75 298,53 248,25 307,83 489,00 606,36 504,05 625, h Sadevesikaivo 400/70, pohjaosa Lietepesä 70 l, liittymät -sadevesiputki PP de ja IQ de 200 -putkille Liittymät H (cm) ,65 205,41 Sadevesikaivo 560/150, pohjaosa ø 560, lietepesä 150 l. Myös -pihakaivon 560/150 pohjaosa / liittymät 110/160/200 Huuhteluputki ja tulppa lähtöliittymään, 75 x ,00 342,24 41,40 51,34 243

12 Kaivot Varaosat ja tarvikkeet Salaojakaivo 400/35, pohjaosa Lietepesän tilavuus 35 l. Liittymät -salaoja- ja -sadevesi-pp sekä IQ-putkille Liittymät ,55 185,44 Tarkastushaarat Materiaali: polypropeeni Nousuputken de /viemärin de H L h1 160/ / ,15 74,59 69,25 85,87 Tarkastushaarat Materiaali: polypropeeni Nousuputken de /viemärin de H L h1 200/ / / ,20 93,25 105,35 130,63 135,40 167,90 Pihakaivon lisätarvikkeet Pallopadotusventtiilin toimivuus edellyttää, että lähtö liittymä on 12 cm alempana kuin tulo. * Huuhteluputki liitetään pallopadotusventtiiliin -kiinteistöviemärijärjestelmän muhvikulmalla 75 x 45 ( ) / liittymät Pallopadotusventtiili läpivientitiiviste Huuhteluputki + tulppa ø 75 * Pallopadotusventtiilin jälkiasennussarja 75,90 94,12 41,40 51,34 62,15 77,07 Puhdistustulppa muhvilla ja tarkastusputken kierrekansi Koko Tuote 200 Puhdistustulppa muhvilla 200 Kierrekansi ja tiiviste 65,60 81,34 8,60 10,66 244

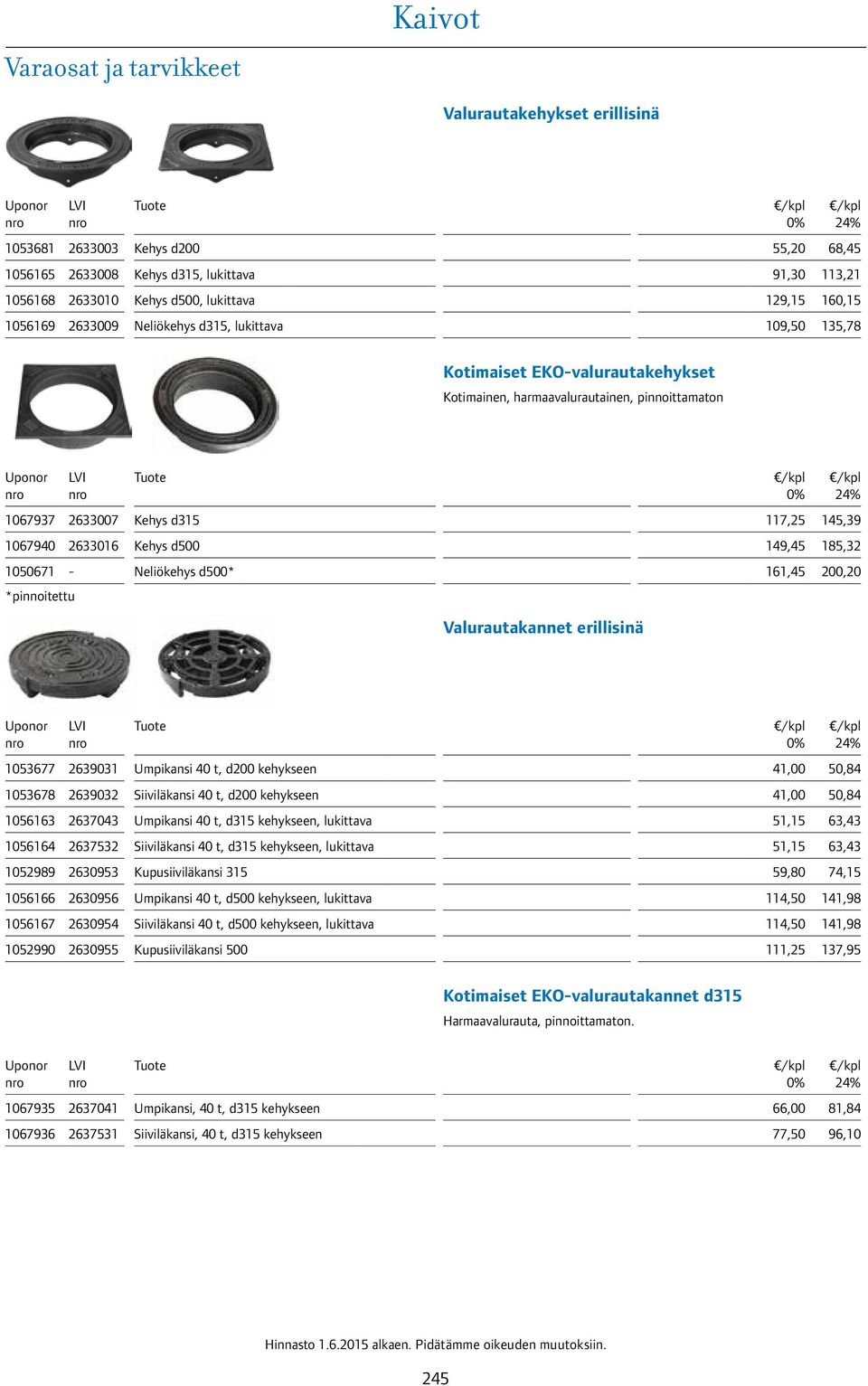

13 Varaosat ja tarvikkeet Kaivot Valurautakehykset erillisinä Tuote Kehys d200 Kehys d315, lukittava Kehys d500, lukittava Neliökehys d315, lukittava 55,20 68,45 91,30 113,21 129,15 160,15 109,50 135,78 Kotimaiset EKO-valurautakehykset Kotimainen, harmaavalurautainen, pinnoittamaton Tuote Kehys d ,25 145, Kehys d ,45 185, Neliökehys d500* 161,45 200,20 *pinnoitettu Valurautakannet erillisinä Tuote Umpikansi 40 t, d200 kehykseen 41,00 50, Siiviläkansi 40 t, d200 kehykseen 41,00 50, Umpikansi 40 t, d315 kehykseen, lukittava 51,15 63, Siiviläkansi 40 t, d315 kehykseen, lukittava 51,15 63, Kupusiiviläkansi ,80 74, Umpikansi 40 t, d500 kehykseen, lukittava 114,50 141, Siiviläkansi 40 t, d500 kehykseen, lukittava 114,50 141, Kupusiiviläkansi ,25 137,95 Kotimaiset EKO-valurautakannet d315 Harmaavalurauta, pinnoittamaton. Tuote Umpikansi, 40 t, d315 kehykseen 66,00 81, Siiviläkansi, 40 t, d315 kehykseen 77,50 96,10 245

14 Varaosat ja tarvikkeet Kaivot Kotimaiset EKO-valurautakannet d500 Harmaavalurauta, pinnoittamaton Tuote Umpikansi, 40 t, d500 kehykseen Siiviläkansi, 40 t, d500 kehykseen 185,35 229,83 196,15 243,23 Kitakaivon kansisto d Tuote Umpikansi 315/500 x 450 Kehys 315/500 x ,65 50,41 249,95 309,94 Tiivisteelliset muovikannet Muovinen kaivonkansi on varustettu kumitiivisteellä ja maan alta löytämisen helpottavalla metallilevyllä. Käyttöalue ajoradan ulkopuolella FI_Nimi Tiivisteellinen muovikansi 400 Tiivisteellinen muovikansi ,50 177,94 233,25 289,23 Muovikansi Materiaali: PE Koko ø 160 ø 200 ø 315 ø 400 ø 560 ø 560 5,85 7,25 11,60 14,38 9,50 11,78 15,55 19,28 22,10 27,40 69,00 85,56 246

15 Kaivot Varaosat ja tarvikkeet Kaivohatut ruostumatonta terästä Ilman kahvaa Koko ,60 20,58 31,70 39,31 35,90 44,52 41,40 51,34 47,00 58,28 64,90 80,48 117,25 145,39 143,50 177,94 Jäätymissuojat Sadevesikaivojen teleskooppiputkeen Koko ø 315 ø ,25 46,19 41,40 51,34 Jälkiliittymäsatulat Pultteineen ja tiivisteineen. * 560 jälkiliittymäsatulat toimitusajalla Koko 400/ / / / /110 * 560/160 * 560/200 * 560/250 * 560/315 * 65,75 81,53 83,75 103,85 112,75 139,81 173,45 215,08 124,20 154,01 172,55 213,96 191,95 238,02 227,75 282,41 248,40 308,02 Läpivientitiivisteet * Weholite-putkelle Koko Koko de/poraus Ø / / / * 110/ / * 160/ /670* 110/ /670* 160/ ,65 23,13 23,45 29,08 9,20 11,41 17,05 21,14 27,90 34,60 32,65 40,49

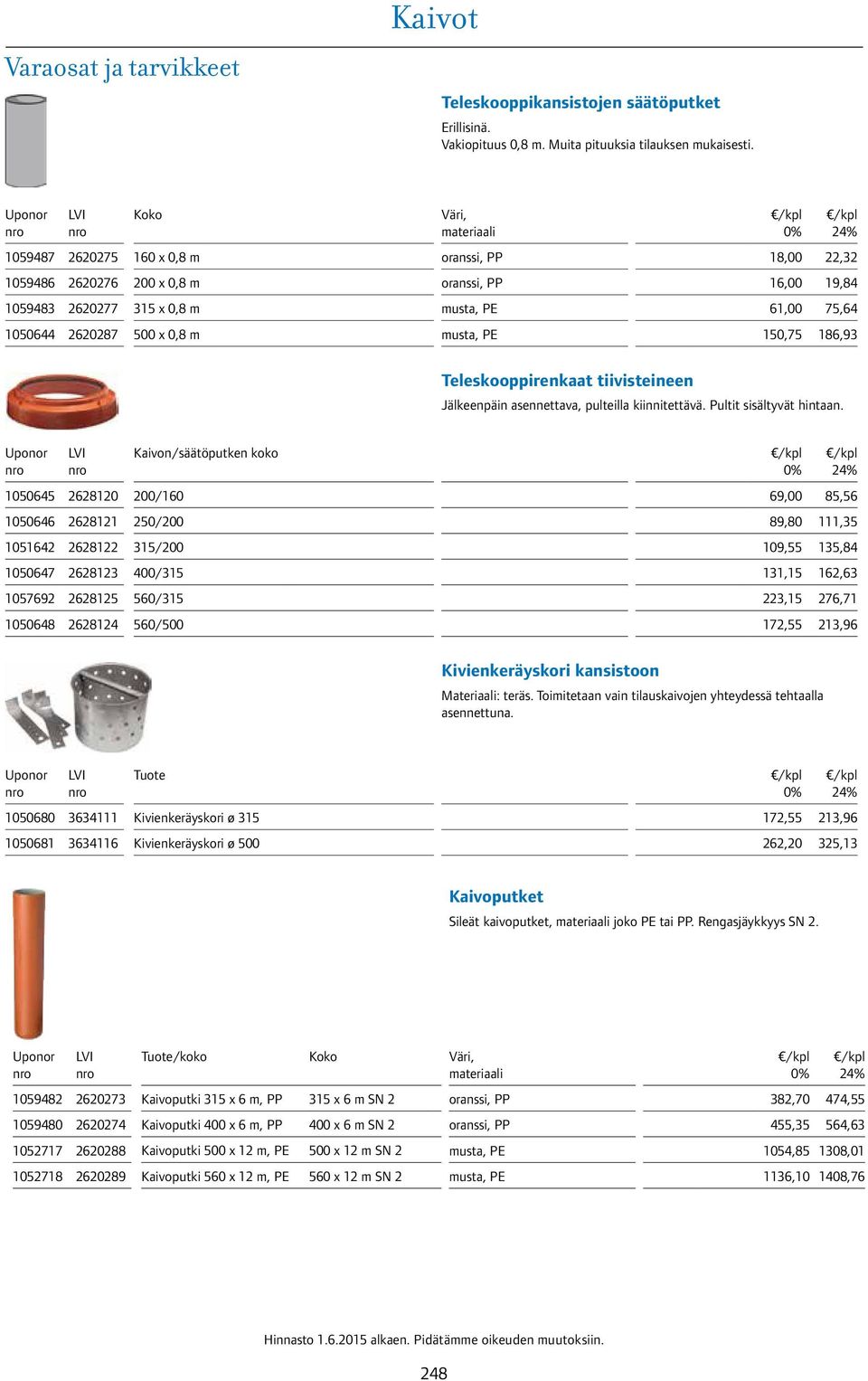

16 Varaosat ja tarvikkeet Kaivot Teleskooppikansistojen säätöputket Erillisinä. Vakiopituus 0,8 m. Muita pituuksia tilauksen mukaisesti. Koko Väri, materiaali x 0,8 m oranssi, PP 18,00 22, x 0,8 m oranssi, PP 16,00 19, x 0,8 m musta, PE 61,00 75, x 0,8 m musta, PE 150,75 186,93 Teleskooppirenkaat tiivisteineen Jälkeenpäin asennettava, pulteilla kiinnitettävä. Pultit sisältyvät hintaan Kaivon/säätöputken koko 200/ / / / / /500 69,00 85,56 89,80 111,35 109,55 135,84 131,15 162,63 223,15 276,71 172,55 213,96 Kivienkeräyskori kansistoon Materiaali: teräs. Toimitetaan vain tilauskaivojen yhteydessä tehtaalla asennettuna Tuote Kivienkeräyskori ø 315 Kivienkeräyskori ø ,55 213,96 262,20 325,13 Kaivoputket Sileät kaivoputket, materiaali joko PE tai PP. Rengasjäykkyys SN 2. Tuote/koko Koko Väri, materiaali Kaivoputki 315 x 6 m, PP 315 x 6 m SN 2 oranssi, PP 382,70 474, Kaivoputki 400 x 6 m, PP 400 x 6 m SN 2 oranssi, PP 455,35 564, Kaivoputki 500 x 12 m, PE 500 x 12 m SN 2 musta, PE 1054, , Kaivoputki 560 x 12 m, PE 560 x 12 m SN 2 musta, PE 1136, ,76 248

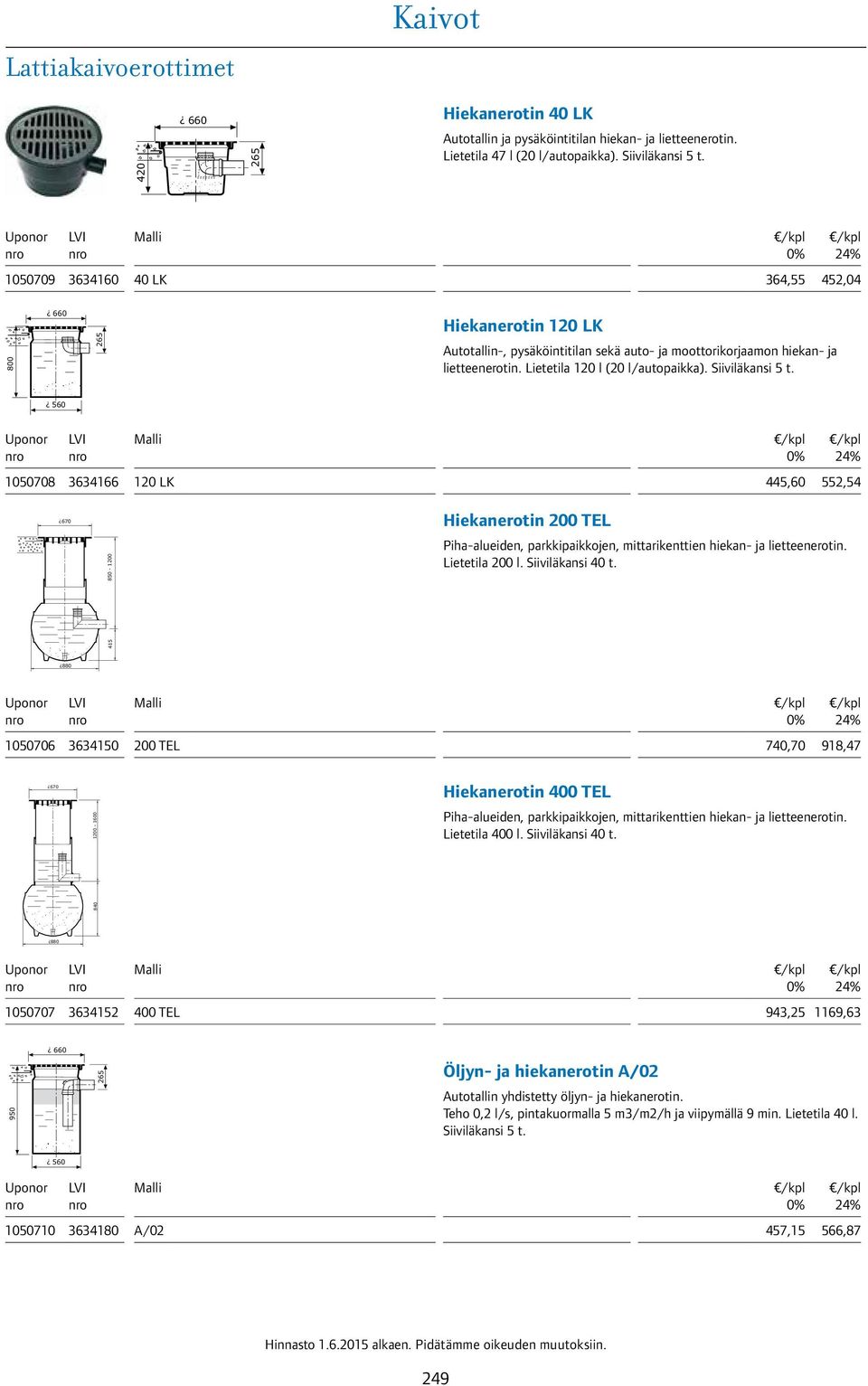

17 Lattiakaivoerottimet Kaivot Hiekanerotin 40 LK Autotallin ja pysäköintitilan hiekan- ja lietteenerotin. Lietetila 47 l (20 l/autopaikka). Siiviläkansi 5 t LK 364,55 452, Hiekanerotin 120 LK Autotallin-, pysäköintitilan sekä auto- ja moottorikorjaamon hiekan- ja lietteenerotin. Lietetila 120 l (20 l/autopaikka). Siiviläkansi 5 t LK 445,60 552, Hiekanerotin 200 TEL Piha-alueiden, parkkipaikkojen, mittarikenttien hiekan- ja lietteenerotin. Lietetila 200 l. Siiviläkansi 40 t TEL 740,70 918, Hiekanerotin 400 TEL Piha-alueiden, parkkipaikkojen, mittarikenttien hiekan- ja lietteenerotin. Lietetila 400 l. Siiviläkansi 40 t TEL 943, , Öljyn- ja hiekanerotin A/02 Autotallin yhdistetty öljyn- ja hiekanerotin. Teho 0,2 l/s, pintakuormalla 5 m3/m2/h ja viipymällä 9 min. Lietetila 40 l. Siiviläkansi 5 t A/02 457,15 566,87 249

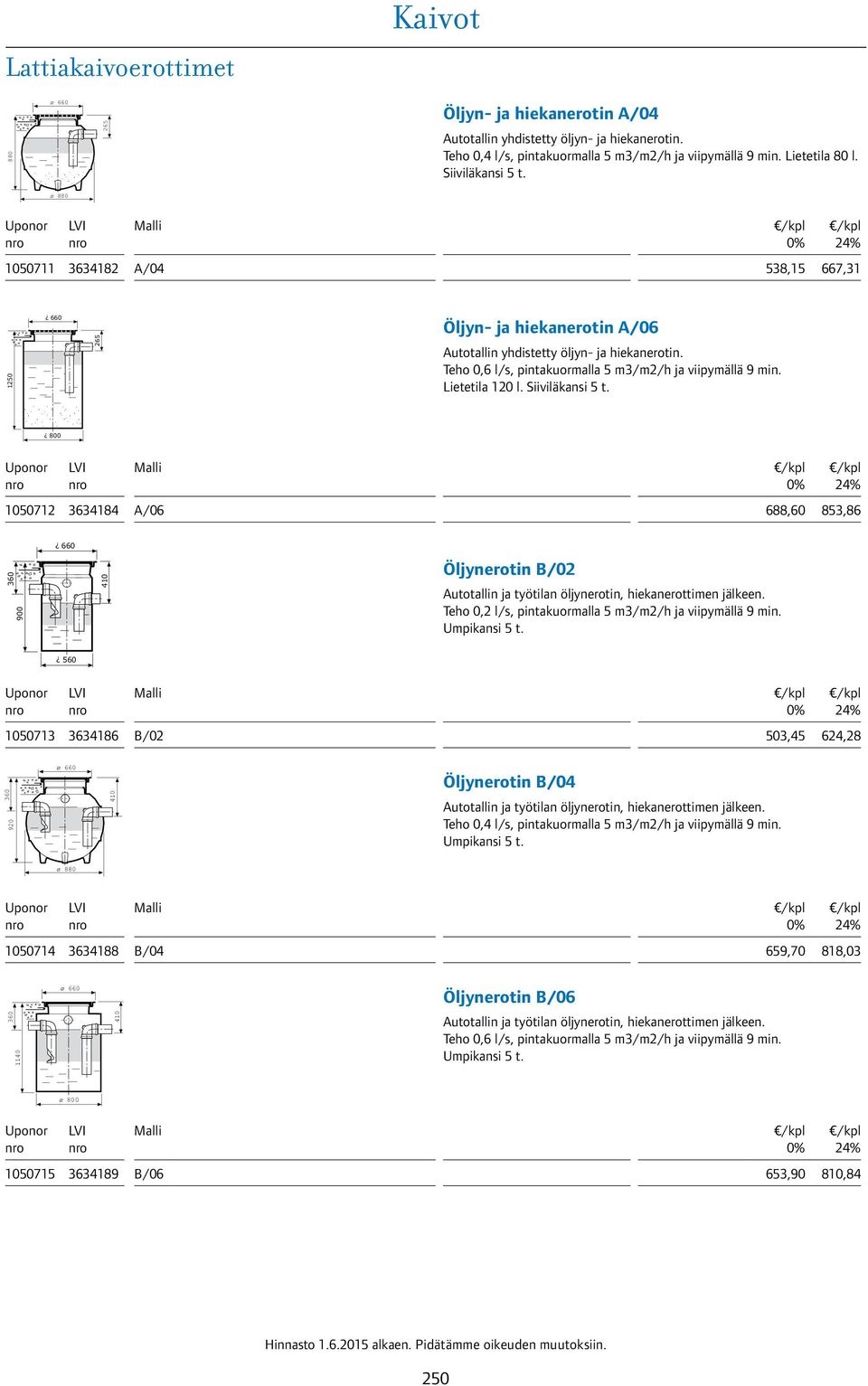

18 Lattiakaivoerottimet Kaivot 880 ø Öljyn- ja hiekanerotin A/04 Autotallin yhdistetty öljyn- ja hiekanerotin. Teho 0,4 l/s, pintakuormalla 5 m3/m2/h ja viipymällä 9 min. Lietetila 80 l. Siiviläkansi 5 t. ø A/04 538,15 667, Öljyn- ja hiekanerotin A/06 Autotallin yhdistetty öljyn- ja hiekanerotin. Teho 0,6 l/s, pintakuormalla 5 m3/m2/h ja viipymällä 9 min. Lietetila 120 l. Siiviläkansi 5 t A/06 688,60 853, Öljynerotin B/02 Autotallin ja työtilan öljynerotin, hiekanerottimen jälkeen. Teho 0,2 l/s, pintakuormalla 5 m3/m2/h ja viipymällä 9 min. Umpikansi 5 t B/02 503,45 624, ø Öljynerotin B/04 Autotallin ja työtilan öljynerotin, hiekanerottimen jälkeen. Teho 0,4 l/s, pintakuormalla 5 m3/m2/h ja viipymällä 9 min. Umpikansi 5 t. ø B/04 659,70 818, ø Öljynerotin B/06 Autotallin ja työtilan öljynerotin, hiekanerottimen jälkeen. Teho 0,6 l/s, pintakuormalla 5 m3/m2/h ja viipymällä 9 min. Umpikansi 5 t. ø B/06 653,90 810,84 250

19 Kaivot Erikoiskaivot Hulevesipumppaamot tarjouksen mukaan. Laitekaivot tarjouksen mukaan. Lisäksi valmistamme mittakaivot, venttiilikaivot, vesimittarikaivot, pumppukaivot jne. suunnittelijan mitoituksen pohjalta. Pyydä tarjous tarpeiden mukaan räätälöidystä ratkaisusta. Säiliöt Räätälöimme seuraavan tyyppisiä säiliöitä: alavesisäiliöt kemikaalisäiliöt ylivuotosäiliöt saostussäiliöt hulevesisäiliöt Lisäksi valmistamme alkalointilaitokset, palovesiasemat, lietteen vastaanottoasemat jne. suunnittelijoiden mitoituksen pohjalta. Pyydä tarjous tarpeiden mukaan räätälöidystä ratkaisusta. 251

20 Kaivot Tarjous Asiakas Tilaus Kaivoerittely Tilausnumero / merkki Toimitusosoite Tukkuliike / tilausnumero Yhteyshenkilö / puh Toim.pvm Jätevesikaivo Salaojakaivo Tarkastusputki (JVTK) (SOK) (TP) Huom! Yhdelle kaivolomakkeelle vain yhtä kaivotyyppiä KAIVON ULKOHALKAISIJA 1075 Sadevedentark.kaivo Sadevesikaivo Perusvesikaivo SÄÄTÖPUTKI 0,8 m EI Teleskooppirengas pultattu hitsattu (SVTK) (SVK) (PVK) Lisätietoja: m Lisätietoja: Sorapesä vakio Vesilukko Huuhteluputki Jäätymissuoja KANSISTO 40 tn Umpi Siivilä Kaivohattu RST-hattu _ Kupusiivilä Muovihattu Putkilaatu:1=sileä maaviemäri (Ultra Classic, PVC) 2=Ultra Rib 3=Ultra Double 4= IQ/Sadevesi PP 5=Weholite 6=Tuplasalaoja 7= Kaivon korkeus ilmoitetaan vesijuoksusta maanpintaan [ cm ], pyöristys täyden 10 cm mukaan KAIVO NRO KPL KORKEUS ) KAIVO NRO KPL KORKEUS ) LIITTYMÄT: POISTO Poisto Tulo 1 Putkilaatu Liittymä Korkeus Kulma Kaato Putkilaatu Liittymä koko vesijuoks. asteina [ cm/m ] koko [ mm ] [ cm ] [ mm ] 0 0 LIITTYMÄT: POISTO Poisto Tulo 1 Korkeus Kulma vesijuoks. asteina [ cm ] 0 0 Kaato [ cm/m ] Tulo Tulo Tulo 3 Tulo Tulo 3 Tulo 4 Lisätietoja: Lisätietoja: KAIVO NRO LIITTYMÄT: POISTO KPL KORKEUS ) Poisto Liittymä koko [ mm ] Korkeus Kulma vesijuoks. asteina [ cm ] 0 0 Kaato [ cm/m ] KAIVO NRO LIITTYMÄT: POISTO KPL KORKEUS ) Poisto Putkilaatu Putkilaatu Liittymä koko [ mm ] Korkeus Kulma vesijuoks. asteina [ cm ] 0 0 Kaato [ cm/m ] Tulo 1 Tulo Tulo Tulo Tulo 3 Tulo Tulo 3 Tulo 4 Lisätietoja: Lisätietoja: KAIVO NRO LIITTYMÄT: POISTO KPL KORKEUS ) Poisto Putkilaatu Liittymä Korkeus Kulma Kaato Putkilaatu Liittymä koko vesijuoks. asteina [ cm/m ] koko [ mm ] [ cm ] [ mm ] 0 0 KAIVO NRO KPL KORKEUS ) LIITTYMÄT: POISTO Poisto Korkeus Kulma vesijuoks. asteina [ cm ] 0 0 Kaato [ cm/m ] Tulo 1 Tulo Tulo Tulo Tulo 3 Tulo Tulo 3 Tulo 4 Lisätietoja: Lisätietoja: Infra Oy, Vaasa Puh kaivomyynti.fi@uponor.com Kaivokortin voi täyttää myös sähköisesti osoitteessa Infra Oy, Nastola Puh kaivomyynti.fi@uponor.com 252
