1 Raineo : Tuotevalikoima 4/2017

2

3 Raineo : Tulva on valinta, ei luonnonilmiö Kun haluat saada hulevesien käsittelyn kerralla kuntoon tulevien vuosikymmenten ajaksi, valintasi on luotettava ja laadukas Raineo järjestelmä. Raineo huolehtii puolestasi hulevesistä ja sinun tehtäväksesi jää vain ottaa hulevedet hyötykäyttöön! 3

4 Maatalouteen vai kalastukseen? 4

5 1. Kerääminen ja johtaminen Kattovesisuppilot 6 Rännikaivot 6 Raineo sadevesikaivot 6 Raineo hiekan- ja öljynerottimet 7 Raineo salaojakaivot 7 Raineo tarkastuskaivot 8 raineo perusvesikaivot 8 Raineo putket 8 Pragma kulmayhteet 9 Pragma kaksoismuhvit 9 Pragma pistoyhteet 9 Pragma haarayhteet 9 Pragma supistusyhteet 10 Pragma jatkoyhteet 10 Pragma lukitusrenkaat ja tiivisteet muhviin 11 Raineo/Pragma tiivisteet putkeen 11 Pragma tulpat 11 Jenga putket 11 Raineo salaojaputket 12 Raineo yhdistelmäputket 12 Raineo salaojien ja yhdistelmäputkien kaksoismuhvit 12 Raineo salaojien ja yhdistelmäputkien tiivisteet 13 Raineo salaojien ja yhdistelmäputkien muhvikulma, taipuisa 13 Raineo salaojien ja yhdistelmäputkien T-haara, taipuisa 13 Raineo Varma lattiakaivopumppaamot 14 Raineo Varma pumppaamot 14 Raineo Vinha pumppaamot 14 Raineo Voima pumppaamot 14 Raineo Ylivoima pumppaamot 14 5

6 Raineo kattovesisuppilot Raineo sadevesikaivot KATTOVESISUPPILO KVS 315 Kattovesisuppilo syöksytorven alle. Poistoyhde ø110 mm. LVI-nro Tuotenro Liittymä(t) ø110 RAINEO SADEVESIKAIVO SVK 560 Pohjaosa Poisto ø110, ø160 ja ø200 mm Aste- ja korkeusmitoitus tuloliittimille Sakkapesä 110l Teleskooppirengas ja kumitiiviste Kokonaiskorkeus vesijuoksusta vakioteleskoopilla 1700 mm. Teleskooppiputki Ø500 x 750 mm, Ritiläkansisto 40 tn. Tuotenro Runko/poisto Kansi /ø110, ø160, ø200 Ritiläkansi 40 t Raineo rännikaivot RÄNNIKAIVO Rännikaivot syöksytorven alle. Poistoyhde ø110mm. Vakiona 40 tn kansisto. LVI-nro Tuotenro Runko Kansi ø315/110 Valurautaritiläkansi 2725 ø315/110 Valurautaritiläkansi ja kehys 2730 ø315/110 Viistopohja ja umpi-/ ritiläkansi 2735 ø500/110 Valurautaritiläkansi ja kehys RAINEO SADEVESIKAIVO SVK 800/500 Runko-osa 2,2 m Teleskooppiputki 500 x 1,0 m Valurautakehys ja ritiläkansi 40 tn Poisto- ja tuloyhde 200, 250 tai 315 mm Lietepesän tilavuus 300 litraa ja korkeus 0,9 m Kunkin koon tulo- ja lähtöyhteet ovat halkaisijaltaan samankokoisia Yhdekoon muutokset tehdään supistusyhteillä ja kulmamuutokset kulmayhteillä Tuotenro Runko/poisto Kansi 1324 ø800/500 Ritiläkansi 40 t Muut koot tilauksesta 6

7 Raineo hiekan- ja öljynerottimet Öljyn- ja hiekanerottimet autotallien, pesupaikkojen, korjaamoiden, parkkihallien ja pysäköintialueiden erotinjärjestelmien rakentamisen tarpeisiin. RAINEO HIEKANEROTIN 40LK PE-kaivo hiekan ja lietteen erotukseen Valurautakansi Ø tn, ritilä Poistoyhde d=110 mm 2 kpl aukaistavia tuloyhteitä d=75 mm RAINEO HIEKAN JA ÖLJYNEROTIN A/04 PE-kaivo öljyn ja hiekan erotukseen Valurautakansi Ø t, ritilä Poistoyhde d=110 mm LVI-nro Tuotenro Kapasiteetti Lava ,4 l/s 2 /lietetila Lava LK 6 RAINEO HIEKAN JA ÖLJYNEROTIN A/06 PE-kaivo öljyn ja hiekan erotukseen Valurautakansi Ø t, ritilä Poistoyhde d=110 mm RAINEO HIEKANEROTIN 120LK PE-kaivo hiekan ja lietteen erotukseen Valurautakansi Ø tn, ritilä Poistoyhde d=110 mm Tuloyhde d=75 mm, aukaistava /lietetila Lava LK 6 Raineo salaojakaivot LVI-nro Tuotenro Kapasiteetti Lava ,6 l/s 2 Raineo salaojakaivot teleskoopilla tai ilman. SALAOJAKAIVO ILMAN TELESKOOPPIA RAINEO HIEKAN JA ÖLJYNEROTIN A/02 PE-kaivo öljyn ja hiekan erotukseen Valurautakansi Ø tn, ritilä Poistoyhde d=110 mm Tuloyhde d=75 mm, aukaistava LVI-nro Tuotenro Kapasiteetti Lava ,2 l/s 2 Lietepesä RST-hattu tai muovihattu Laskentakorkeus vesijuoksu-maanpinta < 2,0 metriä. Vakiona 40 tn kansisto. Tuotenro Runko 1626 ø400/ ø560/ ø800/560 7

8 SALAOJAKAIVO TELESKOOPILLA Suorat-, kulma- ja pääteyhteet Lietepesä Teleskooppiputki valurautaisella kehyksellä ja 40 tn umpikannella. Laskentakorkeus vesijuoksu-maanpinta < 2,0 metriä. Raineo tarkastuskaivot (SVTK) TARKASTUSKAIVO Tuotenro Runko 1628 ø400/ ø600/ ø560/ ø800/500 Kaivon runko-osa teleskooppirenkaalla, suorat-, kulma- ja pääteyhteet, teleskooppiputki valurautaisella kehyksellä ja 40 tn umpikannella. Tuotenro Runko 1410 ø400/ ø560/ ø560/ ø800/500 Myös mittatilauskaivot Raineo perusvesikaivot PERUSVESIKAIVO Kaivon runko-osa teleskooppirenkaalla, suorat- ja kulmayhteet, lietepesä, teleskooppiputki valurautaisella kehyksellä ja umpikannella, vesilukko ja huuhteluputki. Salaojan tuloyhteessä ø110 mm pallopadotusventtiili (korkoero min. 15 cm) ja puhdistusputki. Laskentakorkeus vesijuoksu-maanpinta < 2,0 metriä Vakiona 40 tn kansisto. Raineo putket Tuotenro Runko Liittymä(t) 1510 ø500/315/ppv ø600/315/ppv ø700/315/ppv ø560/500/ppv ø800/500/ppv ø500/315/lpv ø600/315/lpv ø700/315/lpv ø560/500/lpv ø800/500/lpv ø560/500/vv ø800/500/vv PPV = pallopadotusventtiili LPV = läppäpadotusventtiili VV = vaakapadotusventtiili RAINEO SADEVESIPUTKI Käyttöluokka SN8, materiaali PP (*PE), putken tunnisteraidat siniset, sisäpinta vaalean harmaa, Nordic Polymark hyväksyntä. Asennusvalmis; sisältää kiinteän muhvin ja tiivisteen, yhteet: ks. Pragma-yhteet. LVI.nro Tuotenro Dn/De x L Pakkaus kpl * 110/98 x 6M /140 x 6M /176 x 6M /222 x 6M /279 x 6M /353 x 6M /400 x 6M /500 x 6M 2 8

9 Pragma tuotteet Laadun takeena Nordic Poly Mark laatumerkki. Materiaali polypropeeni (PP). Rengasjäykkyys SN8. Pragma kulmayhteet Pragma pistoyhteet PRAGMA KULMAYHDE Pragma kaksoismuhvit PRAGMA KAKSOISMUHVI Paineluokka º SN º SN º SN º SN º SN º SN º SN º SN º SN º SN º SN º SN º SN º SN º SN º SN º SN º SN PRAGMA PISTOYHDE Pragma haarayhteet PRAGMA HAARAYHDE /110-45º /160-45º /110-45º /160-45º /200-45º /110-45º /160-45º /200-45º /110-45º /160-45º /200-45º /250-45º /110-45º /160-45º /200-45º /250-45º /315-45º 9

10 Pragma supistusyhteet PRAGMA JATKOYHDE / PVC / / / / /315 PRAGMA JATKOYHDE / BETONIPUTKEN MUHVI / /285 Pragma jatkoyhteet PRAGMA JATKOYHDE / BETONI PVC PRAGMA JATKOYHDE MUHVI / BETONIPUTKI / / / / /560 Huom! Liitoksessa tarvitaan lisäksi lukitusrengas ja tiiviste. 10

11 Pragma lukitusrenkaat ja tiivisteet muhviin Pragma tulpat PRAGMA LUKITUSRENKAAT JA TIIVISTEET MUHVIIN PRAGMA TULPAT Raineo/Pragma tiivisteet putkeen Jenga putket RAINEO/PRAGMA TIIVISTEET PUTKEEN Saatavilla myös öljynkestäviä tiivisteitä (*). Öljynkestävän tiivisteen Tuote-nro K * * * * * / /500 JENGA KIERRESAUMAPUTKI Käyttöluokka SN8, materiaali PE, ilman muhvia. LVI_nro Tuotenro Koko ID x L Rengasjäykkyys x 6000 SN x 6000 SN x 6000 SN x 6000 SN x 6000 SN x 6000 SN x 6000 SN x 6000 SN8 Muut pituudet tilauksesta. Saatavissa myös SN4 ja SN2. Yhteet tarjouksen mukaan. 11

12 Raineo salaojaputket RAINEO SALAOJAPUTKI Raineo salaojien ja yhdistelmäputkien kaksoismuhvit Käyttöluokka SN8, materiaali PE, putken tunnisteraita valkea, tekniseen salaojitukseen, sisältää kiinteän muhvin. LVI.nro Tuotenro Dn/Di x L Pakkaus kpl /98 x /138 x /170 x KAKSOISMUHVIT Käyttöluokka SN8. LVI.nro Tuotenro Koko Raineo yhdistelmäputket RAINEO YHDISTELMÄPUTKI Käyttöluokka SN8, materiaali PE (*PP), putken pinta-alasta n. 30% on rei'itetty, toimii salaojana ja 70% sv-putkena, sisältää kiinteän muhvin. LVI.nro Tuotenro Dn/Di x L Pakkaus kpl /98 x /138 x * 200/170 x * 250/218 x * 315/276 x

13 Raineo salaojien ja yhdistelmäputkien tiivisteet TIIVISTEET Raineo salaojien ja yhdistelmäputkien T-haara, taipuisa LVI.nro Tuotenro Koko K K K K K T-HAARA, TAIPUISA LVI.nro Tuotenro Koko kpl/ltk /110/0-90º 8/64 Raineo salaojien ja yhdistelmäputkien Muhvikulma, taipuisa MUHVIKULMA, TAIPUISA LVI.nro Tuotenro Koko kpl/ltk /0-90º 12/72 13

14 Raineo Varma lattiakaivopumppaamot Raineo Voima pumppaamot RAINEO VARMA LATTIAKAIVOPUMPPAAMO Lattiakaivopumppaamo perusvesille. Sisältää: PE-kaivon valurautakehyksellä ja umpitai ritiläkannella sekä automaattipumpun, hälytysvipan ja sisäisen PEH putkiston venttiileineen /-1-H RAINEO VOIMA PUMPPAAMO Kiinteistöpumppaamo yhdellä pumpulla, jäte-, sade- tai perusvesille. Sisältää: PE-säiliön, teleskoopin valurautakehyksellä ja umpikannella, sekä pumpun, ohjauskeskuksen, pinnansäädön ja sisäisen PEH putkiston venttiileineen. Vaihtoehtoisesti kansistona voidaan käyttää myös ø800 mm saranallista, lukittavaa muovikantta (ilman teleskooppia) /800-1-H /800-1-H / H Raineo Varma pumppaamot RAINEO VARMA PUMPPAAMO Kiinteistöpumppaamo harmaille- ja perusvesille. Sisältää: PE-säiliön, teleskoopin valurautakehyksellä ja umpikannella, sekä automaattipumpun, hälytysvipan ja sisäisen PEH putkiston venttiileineen. 40 tn VR-kansisto / , / , / , /560-1-H Raineo Vinha pumppaamot Raineo Ylivoima pumppaamot RAINEO YLIVOIMA PUMPPAAMO Kiinteistöpumppaamo kahdella pumpulla, jäte-, sade- tai perusvesille. Sisältää: PEsäiliön, teleskoopin valurautakehyksellä ja umpikannella, sekä kaksi pumppua, ohjauskeskuksen, pinnansäädön ja sisäisen PEH putkiston venttiileineen. Vaihtoehtoisesti kansistona voidaan käyttää myös ø800 mm saranallista, lukittavaa muovikantta (ilman teleskooppia) /800-2-H /800-2-H / H RAINEO VINHA PUMPPAAMO Kiinteistöpumppaamo yhdellä pumpulla, jäte-, sade- tai perusvesille. Sisältää: PE-säiliön, teleskoopin valurautakehyksellä ja umpikannella, sekä pumpun, ohjauskeskuksen, pinnansäädön ja sisäisen PEH putkiston venttiileineen. Vaihtoehtoisesti kansistona voidaan käyttää myös ø800 mm saranallista, lukittavaa muovikantta (ilman teleskooppia). 40 tn VR-kansisto. Tilauksesta myös muovikansisto , , H 14

15 15

16 Leikki- vai vesipuistossa? 16

17 2. Vedenkäsittely- ja puhdistus Raineo hiekanerotin kourut 18 Raineo hiekanerottimet 18 Raineo öljyerottimet 18 Raineo näytteenottokaivot 19 BYFLOW järjestelmä 19 BYFLOW näytteenottokaivo 19 Raineo hälyttimet 19 Raineo tiedonsiirtoyksikkö 19 17

18 Raineo hiekanerotin kourut RAINEO HIEKANEROTIN KOURUT Erottelee tehokkaasti hiekan, lietteen sekä muut kiintoaineet pesuvesistä. Soveltuu hyvin kohteisiin, joissa viemärijärjestelmään kulkeutuva hiekansekainen liete saattaa aiheuttaa toimintahäiriöitä (esim. autopesulat - ja korjaamot). Poistoyhde ø110. Kourujen pituudet 1,5m ja 2m, syvyys 600 mm. Ritiläkansi 0,5 m/1,0m. Vakiona 5 tn kantavuus. Tuotenro Leveys/pituus / / / / / / / / / / / / /8000 Raineo hiekanerottimet Raineo öljyerottimet Öljynerotin varustetaan teleskooppisella säätöputkella, sekä atex-hyväksytyllä erotustilan täyttymishälyttimellä (Raineo öljynhälytin), joka ilmoittaa öljyn varastotilan täyttymisestä, tai padottumisesta. ÖLJYEROTTIMET LUOKKA I Luokka I Öljyn erottelu tapahtuu säiliön sisällä olevan koalisaattorin avulla, joka tehostaa gravitaatioon perustuvaa toimintaa. Luokan I öljynerottimen poistuvan jäteveden öljypitoisuus erottelun jälkeen on alle 5 mg/l. Tuotenro Koko Tulo- ja poistoyhde 6105 EPO NS EPO NS EPO NS EPO NS EPO NS EPO NS EPO NS EPO NS EPO NS EPO NS EPO NS EPO NS EPO NS RAINEO HIEKANEROTTIMET TELESKOOPPI KANSISTOLLA Hiekanerotin estää hiekansekaisen lietteen aiheuttamat toimintahäiriöt viemärijäjestelmissä. Voidaan tarvittaessa varustaa Raineo hiekkahälyttimellä. Tuotenro Lietetila Huoltokaivo l 315 tel 40tn vr l 315 tel 40tn vr l 500 tel 40tn vr l 500 tel 40tn vr l 500 tel 40tn vr l 500 tel 40tn vr l 630 tel 40tn vr l 630 tel 40tn vr l 630 tel 40tn vr l 630 tel 40tn vr l 630 tel 40tn vr l 630 tel 40tn vr l 630 tel 40tn vr l 630 tel 40tn vr ÖLJYEROTTIMET LUOKKA II Luokka II Öljyn erottelu perustuu gravitaatioon. Luokan II öljynerottimen poistuvan jäteveden öljypitoisuus erottelun jälkeen on alle 100 mg/l. Raineo öljynhälytin vakiona. Tuotenro Koko Tulo- ja poistoyhde 6205 EPO NS EPO NS EPO NS EPO NS EPO NS EPO NS EPO NS EPO NS EPO NS EPO NS EPO NS EPO NS EPO NS Muut koot tapauskohtaisesti 18

19 Raineo näytteenottokaivot BYFLOW näytteenottokaivo NÄYTTEENOTTOKAIVOT Näytteenottokaivo asennetaan mm. öljynerotinjärjestelmän yhteyteen, jonka avulla voidaan valvoa viemäriverkostoon johdettavien jäte- ja sadevesien laatua. Näytteenottokaivo varustetaan teleskooppisella säätöputkella sekä LVI-suunnitelman mukaisella manuaalisesti suljettavalla läppäventtiilillä. Tuotenro Koko Tulo- ja poistoyhde DN /500 DN /500 DN /630 DN /630 DN /630 DN /630 DN400 Muut koot tapauskohtaisesti BYFLOW NÄYTTEENOTTOKAIVO Näytteenottokaivo ByFlow asennetaan Virtauksensäätökaivon perään. Näytteenottokaivo asennetaan mm. öljynerotinjärjestelmän yhteyteen, jonka avulla voidaan valvoa viemäriverkostoon johdettavien jäte- ja sadevesien laatua. Näytteenottokaivo varustetaan teleskooppisella säätöputkella sekä LVI-suunnitelman mukaisella läppäventtiilillä. Tuotenro Koko / / / / /400 Muut koot tapauskohtaisesti BYFLOW järjestelmä Raineo hälyttimet BYFLOW JÄRJESTELMÄ Sadeveden ohitusjärjestelmän Virtauksensäätökaivolla voidaan viranomaisten niin salliessa pienentää öljynerottimen kokoa kolmannekseen, jolloin 2/3 vedestä johdetaan öljynerottimen ohitse. Menetelmä käsittelee noin 95 % vuotuisesta sadannasta. TÄYTTYMISHÄLYTIN Tuotenro Nimi Raineo hiekkahälytin Raineo öljynhälytin Tuotenro Koko / / / / / / / / / / / /450 Raineo tiedonsiirtoyksikkö GSM TIEDONSIIRTOYKSIKKÖ Käytetään hälytystiedon langattomaan jatkosiirtämiseen haluttuun kohteeseen. Matkapuhelinliittymän hankinta operaattorilta kuuluu tilaajalle erikseen. Tuotenro Nimi Tiedonsiirtoyksikkö, yksikanavainen Tiedonsiirtoyksikkö, monikanavainen 19

20 Parkkipaikalla vai laiturissa? 20

21 3. Varastointi ja tarkastus Stormbox järjestelmä 22 Virtauksen säätökaivot 22 Huolto- ja tarkastuskaivot 23 Kiinteistökohtaiset viivytyssäiliöt 23 Ankkuripussisarja 23 21

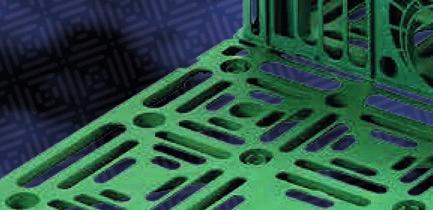

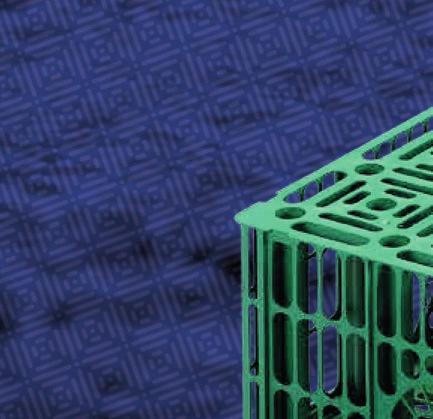

22 Stormbox järjestelmä Hulevesien hallintajärjestelmät sade-, perus ja hulevesien imeyttämiseen, viivyttämiseen tai varastointiin. Valikoimassa kunnallis- ja kiinteistöteknisten kohteiden laajat järjestelmät ja kiinteistökohtaiset järjestelmät. STORMBOX KASETTI STORMBOX TULO- JA POISTOYHTEET PE Tuotenro Koko Ø Ø Ø Ø500 Kestävä PP materiaali. Tehollinen tilavuus 95,5%. Pituus 1200 mm, korkeus 300 mm, leveys 600 mm. mm x 300 x 600 TARKASTUSPUTKI Käytetään tulo- ja poistoyhteiden päällä. Tarkastusputken kautta järjestelmä voidaan tarkastaa ja tarvittaessa huuhdella sekä mahdollinen sedimentaatio poistaa. Tuotenro Koko mm /160 STORMBOX POHJALEVY Käytetään vain alimmassa kerroksessa. mm x 600 Virtauksen säätökaivot VIRTAUKSEN SÄÄTÖKAIVOT STORMBOX KIINNIKE Kiinnikkeet kasettien ja pohjalevyjen kiinnitykseen. LVI-nro Tuotenro Virtauksensäätökaivolla säädetään hulevesiverkostoon johdettavien vesien määrää. Soveltuu osaksi hulevesien viivytys- ja imeytysjärjestelmää. Valmistetaan asiakkaan tarpeen mukaan ja järjestelmän vaatiman mitoituksen mukaiseksi. Runko/tuloyhde ø560/160 ø630/180 ø800/200 ø1000/315 ø1200/400 22

23 Huolto- ja tarkastuskaivot KIINTEISTÖN HULEVESIEN VIIVYTYSSÄILIÖ SADEVESIVARASTOLLA NELIÖHUOLTOKAIVO mm Yhteet x ,200,250, x ,200,250,400 Viivytystilavuus 2 m3. Sadevesivarastotilavuus 2 3 m l säiliön mittatiedot: Pituus 3200 mm, korkeus 2410 mm, halkaisija 1600 mm. Tulo- ja poistoyhde 110 mm. Paino 250 kg. Ankkurointiin tarvitaan 2 ankkuripussisarjaa (sisältyy toimitukseen). Paino (kg) x 160 x Kiinteistökohtaiset viivytyssäiliöt KIINTEISTÖN HULEVESIEN VIIVYTYS- JA IMEYTYSPAKETTI Paketti toimitetaan osina työmaalla koottavaksi. Vaaditun viivytyskapasiteetin saa helposti yhdistämällä paketteja. Pakettien yhdistämiseen tarvittava liitin sisältyy toimitukseen. ø110 tuloyhde ja ø200 nousuputket. Paino 110 kg/pkt. KIINTEISTÖN HULEVESIEN VIIVYTYSSÄILIÖ Viivytystilavuus 1,8m l säiliön mittatiedot: Pituus 2300 mm, korkeus 2030 mm, halkaisija 1300 mm. Tulo- ja poistoyhde 110 mm. Paino 130 kg. Ankkurointiin tarvitaan 1 kpl ankkuripussisarjaa. Paino x 120 x Mittatiedot/pkt: Pituus 3000 mm, korkeus 600 mm, leveys 1200 mm. 1 paketti = 2,16m³ 2 pakettia = 4,32 m³ 3 pakettia = 6,48 m³ (cm) Paino (kg) x 60 x Ankkuripussisarja ANKKURIPUSSISARJA Säiliöiden ankkurointiin. 2 pussia/paketti. Kevyt ja pieneen tilaan mahtuva. LVI-nro Tuotenro

24 Pipelife FInland Kiviharjunlenkki 1 C Oulu FInland Puh: +358 (0) info@pipelife.fi 4/2017
