1 ASSA ABLOY Entrance Systems

2 Tekijänoikeutta ja vastuuvapauslauseketta koskeva huomautus Vaikka tämän julkaisun sisältö on laadittu mahdollisimman huolellisesti, ASSA ABLOY Entrance Systems ei vastaa mistään vahingoista, jotka saattavat olla seurausta tässä julkaisussa olevista virheistä tai puutteista. Pidätämme oikeuden teknisiin muutoksiin ilman ennakkoilmoitusta. Tämän asiakirjan sisältö ei muodosta mitään oikeuksia. Värioppaat: Värieroavuuksia saattaa esiintyä johtuen erilaisista paino- ja julkaisumenetelmistä. Mitään tämän julkaisun osaa ei saa kopioida tai julkaista skannaamalla, tulostamalla, valokopioimalla, mikrofilmillä tai millään muulla tavalla ilman ASSA ABLOY Entrance Systemsin etukäteen myöntämää kirjallista lupaa. Tekijänoikeudet ASSA ABLOY Entrance Systems AB Kaikki oikeudet pidätetään. ASSA ABLOY, Besam, Crawford, Megadoor ja Albany ovat sanoina ja logoina ASSA ABLOY -konsernin tavaramerkkejä. 2

3 Tekniset tiedot Ominaisuudet Enimmäiskoko: (L x K)* 7240 mm X 6000 mm (käsikäyttöinen) 4800 mm x 6000 mm (sähkökäyttöinen) Ovilehden paksuus: 57 mm Materiaali: CFC-vapaa polyuretaani, metallilevy sisä- ja ulkopuolella Ulko-/sisäpuolen väri: Vakio 5 esipinnoitusväriä Ikkunat: 400 x 800 mm, 500 x 800 mm, 600 x 800 mm, 700 x 800 mm, 500 x 1200 mm Käyntiovi: Valinnainen: asennettu ovilehteen, asennettu kiinteään osaan, ovilehti käyntiovena *Muita kokoja saatavana tilauksesta Suorituskyky Odotettu käyttöikä: Ovi: avauskertaa/20 vuotta (niin, että vuosittain suositellut huollot on suoritettu) Tuulikuorma, Luokka 5** EN12424 Lämmönläpäisykerroin, 1,1 W/m²K *** EN12428 Veden läpäisevyys, Luokka 3 **** EN12425 Ilman läpäisevyys, Luokka 5 **** EN12426 Oviaukon leveys 5000 mm x oviaukon korkeus 5000 mm *** Oven kokoonpano 5000 mm x 5000 mm **** Oviaukon leveys mm x oviaukon korkeus mm 3

4 Sisältö Tekijänoikeutta ja vastuuvapauslauseketta koskeva huomautus...2 Tekniset tiedot...3 Sisältö Kuvaus Yleistä Mitat Valoaukon leveys ja korkeus Lamellien koot Ovilehdet Rakenne Materiaali Värit Tiivisteet Heloitus Kahvat ja lukot CEN-suorituskyky Oletettu käyttöikä Tuulikuorman kesto Veden läpäisemättömyys Ilman läpäisevyys Lämmönläpäisy Käyttövoimat ja turvallinen avaaminen Saatavana olevat vaihtoehdot Ikkunat Kiinteät lamellit Kiinteiden osien vaihtoehdot Käyntiovi Sisäänrakennettu ovilehteen Ovilehti käyntiovena Sähkökäyttöinen ovi Sähkökäyttö Toiminnan tyypin valintaohjeet CDM9 FD Käyttökoneisto Ohjauslaitteet ja automatiikka Tekniset tiedot Manuaalisesti toimiva Sähkökäyttöiset ovet Käyntiovi Sisäänrakennettu ovilehteen Ovilehti käyntiovena

5 4. Rakennus- ja tilavaatimukset Rakennuksen valmistelu Asennuksen valmistelut Sähkövalmistelut Tilan tarve Mitoitustermit Käsikäyttöisten ovien tilavaatimukset Sähkökäyttöisten ovien tilavaatimukset Syvyys Huolto Sisällysluettelo

6 1. Kuvaus 1.1 Yleistä taitto-ovi on suunniteltu kestäväksi, vakaaksi ja lujaksi taitto-oveksi. Se tarjoaa ainutlaatuisen yhdistelmän turvallisuutta ja luotettavuutta sekä varmistaa helpon avautumisen ja tilansäästön. Älykäs, sivulle aukeava taitto-ovi on erittäin helppo avata jopa pitkien käyttöjaksojen jälkeen. taitto-ovi on täydellinen valinta maatalouden, rakennusalan, teollisuuden ja autoteollisuuden ainutlaatuisiin olosuhteisiin. taitto-ovi on tiivis, hyvin eristetty ja kestää suuren tuulikuorman kaikissa mahdollisissa sääolosuhteissa. Tämä älykäs ja taloudellinen taitto-ovi takaa käyttäjälleen tarvittavan mielenrauhan ja suojan. taitto-ovi sopii täydellisesti tiloihin, joissa oven ympärillä oleva tila on rajallinen. Sitä on saatavana useassa eri koossa, eri kokoonpanoilla, avausmekanismeilla, lukitusjärjestelmillä, taittomenetelmillä ja värivaihtoehdoilla varustettuna. Kestävistä materiaaleista valmistettu, alumiinirungolla ja vain muutamalla liikkuvalla osalla varustettu ovi on erinomainen valinta vuosikausien luotettavaan ja turvalliseen käyttöön. taitto-ovi on suunniteltu noudattaen kaikkia eurooppalaisten direktiivien turvallisuusvaatimuksia ja eurooppalaisten standardointikomitean (CEN) julkaisemien standardien vaatimuksia. 1.2 Mitat Valoaukon leveys ja korkeus Vakiomallisen taitto-ovi -oven toimituskoot käsikäyttöisenä: Vakio-ovikoot Oviaukon leveys (DLW) Vakiomallisen taitto-ovi -oven toimituskoot sähkökäyttöisenä: Vakio-ovikoot Lamellien koot Oviaukon korkeus (DLH) Vähintään: mm mm Enintään: mm mm Oviaukon leveys (DLW) Oviaukon korkeus (DLH) Vähintään: mm mm Enintään: mm mm Ovilehden leveys (SW): mm* Paksuus: 57 mm *Oven koko leveys on jaettu saman kokoisiin ovilehtiin 1 mm:n jaolla. taitto-ovi koostuu viidestä pääosasta: 1) Ovilehti 2) Tiivisteet 3) Laitteisto 4) Käyntiovi (valinnainen) 5) Ikkunat (valinnainen) Kuvaus 6

7 1.3 Ovilehdet Rakenne taitto-ovi koostuu pystysuorista ovilehdistä, jotka on yhdistetty toisiinsa saranoilla. Rullat on asennettu keskimmäisen ovilehden päälle. Yläjohteessa kulkevat rullat tekevät mahdolliseksi oven avautumisen ja sulkeutumisen Ylätiiviste Kaikkien ovilehtien yläosaan asennettu ylätiiviste kohdistaa seinään jatkuvan paineen oven ollessa suljettu. Näin varmistetaan paras mahdollinen tiiviys Materiaali Osat on valmistettu alumiiniprofiileista, päällystetty metallilevyillä ja eristetty CFC-vapaalla polyuretaanivaahdolla. 1) Uurrettu teräslevy 2) Teräsrunko 3) CFC-vapaa polystyreenieristys Alatiiviste Kunkin ovilehden alareunaan asennettuna pohjatiiviste painaa jatkuvasti lattiaa ja varmistaa näin ihanteellisen tiiviyden Värit taitto-ovi on erikoistilauksesta saatavana minkä tahansa värisenä Vakiovärit Vaiko-ominaisuutena taitto-ovi -ovi on saatavilla 5 esipinnoitusväriä. RAL 3002 RAL 5010 RAL 7016 RAL 9002 RAL Lisävarustevärit Tehdasmaalaus, kaikki RAL-värit, myös metallivärit Tehdasmaalaus värinäytteen mukaan Tiivisteet Oven joka puolella on huolellisesti suunnitellut tiivisteet, joten ovi on tiivis. Kuvaus 7

8 Saranoitujen ovilehtien välinen tiiviste Ovilehtiparin väliin asennettu keskitiiviste kohdistaa jatkuvan paineen viereisen ovilehden tiivisteeseen oven ollessa suljettu. Näin varmistetaan paras mahdollinen tiiviys Yläsarana Yläsaranat kannattelevat ovilehden painoa ja liikkeitä. Valmistettu galvanoidusta teräksestä Seinäsarana Keskimmäiset ja alemmat seinäsaranat on valmistettu galvanoidusta teräksestä ja eloksoidusta alumiinista Sivutiiviste Ulompien ovilehtien sivuille asennettu sivutiiviste kohdistaa seinään jatkuvan paineen oven ollessa suljettu. Näin varmistetaan paras mahdollinen tiiveys Sivusarana Sivusaranat ovat galvanisoidusta teräksestä valmistettuja nousevia saranoita, jotka nostavat ovea 10 mm vähentäen kitkaa ja pohjatiivisteen kulumista Heloitus Kestävä ja vankka rakenne: galvanoitua terästä ja eloksoitua alumiinia. Tämä taitto-ovi on suunniteltu helposti liikuteltavaksi ja pitkään kestäväksi Yläkisko Yläjohde ohjaa ovilehdet taittumaan paikalleen. Se on valmistettu galvanoidusta teräksestä. Kuvaus 8

9 Ovilehtien välinen sarana Ovilehtien väliset saranat pitävät ovilehdet kiinni toisissaan. Ovilehden vahvike varmistaa mahdollisimman pitkän käyttöiän Kahva taitto-ovi on varustettu käsikäyttöä varten vankalla helppokäyttöisellä kahvalla. Automaattinen lukitus kiinnittää oven avoimeen asentoon. Se täytyy vapauttaa, kun ovi suljetaan Automaattinen lukitus auki-asentoon Automaattinen lukitus estää odottamattomat liikkeet, kun ovi on kokonaan auki. Automaattinen lukitus vapautuu köydestä vetämällä Kahvat ja lukot taitto-ovi voidaan aukaista ja sulkea manuaalisesti käyttäen ovikahvaa ja pitkäsalpaa Kuvaus 9

10 Lukot Pitkäsalpa Vakiomallisessa pitkäsalvassa on kahva, jolla oven voi lukita ilman avainta Tarvittaessa on mahdollista asentaa ulkopuolinen kahva Sisäiselle ja ulkoiselle pitkäsalvalle on olemassa useita vaihtoehtoja. Sylinterilukko Lisäturvallisuutta varten lukkosalvan yhteyteen voidaan asentaa sylinterilukko. Kuvaus 10

11 1.4 CEN-suorituskyky Oletettu käyttöikä avauskertaa tai 20 vuotta (tavallisessa teollisuusympäristössä niin, että vuosittain suositellut huollot on suoritettu) Tuulikuorman kesto EN12424 Oviaukon leveys 5000 mm x oviaukon korkeus 5000 mm Oviaukon leveys 3500 mm x oviaukon korkeus 3000 mm Veden läpäisemättömyys Ilman käyntiovea Luokka 5 Luokka 5 Luokka Paine Pa (N/m 2 ) Tiedot 0 - Ei määritettyä suorituskykyä > 1000 Poikkeukset: Valmistajan ja toimittajan välinen sopimus EN12425 Testitulos Luokka 3 Luokka Paine Pa (N/m 2 ) Tiedot Ilman käyntiovea 0 - Ei määritettyä suorituskykyä minuutin vesisuihku minuutin vesisuihku 3 > 50 Poikkeukset: Valmistajan ja toimittajan välinen sopimus Kuvaus 11

12 1.4.4 Ilman läpäisevyys EN12426 Testitulos Luokka 5 Luokka Lämmönläpäisy Ilman käyntiovea Ilman läpäisevyys 50 Pa:n paineessa (m 3 /m 2 /h) ,5 6 Poikkeukset: Valmistajan ja toimittajan välinen sopimus EN12428 Lämmönläpäisy Ilman käyntiovea 1,1 W/m²K* * Nämä arvot on laskettu kokonaiselle, asennetulle ovelle, jonka mitat ovat 5000 x 5000 mm, ja ne pitää vahvistaa virallisella testillä Käyttövoimat ja turvallinen avaaminen EN12453 ja EN12604 Puristusvoima N Puristusvoima N Puristusvoima N Avautumisaukko, mm 200 mm sivusuunnassa oikealta ulkopuolelta Oviaukon keskellä 200 mm sivusuunnassa vasemmalta ulkopuolelta 50 N hyväksytty hyväksytty hyväksytty 300 N hyväksytty hyväksytty hyväksytty Puristusvoima on tuntoreunan aktivoitumiseen tarvittava voima. EN12453:n mukaan sähkökäyttöisissä ovissa suurin sallittu voima on 400 N enintään 0,75 sekunnin ajan. Kuvaus 12

13 2. Saatavana olevat vaihtoehdot 2.1 Ikkunat Kaikkiin ovilehtiin on mahdollista sijoittaa ikkunoita kehyksen rakenteen ansiosta. Valoaukko määräytyy ovilehden mittojen mukaan. Muovikehyksinen, suorakaiteenmuotoinen kaksinkertainen eristetty ja karkaistu lasi Ikkunakehys: Ikkunakehykset ovat murtosuojattuja. Seuraavat ikkunakoot ovat saatavina: 400 x 800 mm 500 x 800 mm 600 x 800 mm 700 x 800 mm 500 x 1200 mm 2.2 Kiinteät lamellit Seinään tehtyä aukkoa pienempien ovien ympärille jäävä vapaa tila voidaan täyttää kiinteillä lamelleilla. Kiinteitä lamelleja on saatavana oven yläpuolelle ja sivuille. Kiinteät lamellit toimitetaan väriltään ja rakenteeltaan ovilehteä vastaavina Kiinteiden osien vaihtoehdot Vähimmäiskoko, mm (Valoaukon leveys ja korkeus) Käyntiovi Sivuosa käyntiovella Sivuosa ilman käyntiovea Yläosa Enimmäiskoko, mm (Valoaukon leveys ja korkeus) Käyntiovi Sivuosa käyntiovella Sivuosa ilman käyntiovea Yläosa Saatavana olevat vaihtoehdot 13

14 2.3 Käyntiovi Kulkemisen helpottamiseksi taitto-ovi voidaan varustaa käyntiovella. Myös ovilehteä voidaan käyttää käyntiovena silloin, kun ovessa on toisella puolella vain yksi ovilehti tai ovilehtiä on pariton määrä Sisäänrakennettu ovilehteen Käyntiovi on helppo avata ja sulkea kahvan ansiosta Ovilehti käyntiovena Käyntiovessa ei ole kynnystä, ja se on varustettu vakiona kiinteällä lukkosalvalla. Lukkosalpa varmistaa käyntioven helpon avaamisen ja sulkemisen. Saatavana on myös kaikkia yleisesti käytettyjä sylinterilukkoja: Ominaisuudet: Ominaisuudet: Avautuu aina ulospäin väh. 90 astetta Saranoitu vasemmalta tai oikealta Käyntioven kehyksen tiivisteet vähentävät ilmavuotoa. Saatavana on yleisesti käytettyjä lukkosylintereitä: Euro, ABLOY, ASSA Optimoitu leveys Musta alumiinikehys: Saranat galvanoitua terästä Ei kynnystä Avautumissuunta riippuu asennuspuolesta Vain käsikäyttöiset ovet Pitkäsalpa tai tavallinen sylinterilukko Saatavana on yleisesti käytettyjä lukkosylintereitä: Euro, ABLOY, ASSA Ovilehden suurin sallittu korkeus: mm Saatavana olevat vaihtoehdot 14

15 2.4 Sähkökäyttöinen ovi Sähkökäyttö taitto-ovi kokoonpanona 2+0, 0+2 tai 2+2 voidaan varustaa tai päivittää sähkökäytöllä. Järjestelmä sisältää mekaanisen vaihteiston sekä sähkömoottorin ja ohjausyksikön. Sähkökäyttö mahdollistaa laajan valikoiman käyttö- ja automaattitoimintoja, joilla täytetään monet liikennetyypin ja -tiheyden, oven painon ja lämpötilansäädön tarpeet Toiminnan tyypin valintaohjeet Oven koko m² Avausta/päivä 1-5/päivä 5-10/päivä 10-15/ päivä > 25/päivä 0 10 / / / / Oven käyttö 950-oven ohjausjärjestelmä 950-oven ohjausjärjestelmä -vakiomalli voidaan päivittää automaatiojärjestelmien avulla. Automaation ansiosta ovea voi ohjata tunnistimien tai kaukosäätimen avulla. Tässä ohjausyksikössä on kolminumeroinen diagnostiikkanäyttö, joka tehostaa vianetsintää ja näyttää käyttökertojen määrän. Huoltotarpeen ilmaisin auttaa suunnittelemaan kunnossapidon, kun ovi on tärkeä logistiikan kannalta. Saatavana on lisävarusteita, kuten magneettisilmukka, valokennot, tutka ja radio-ohjaus / / / > / / > 42* Käsikäyttö Sähkökäyttö Automaattinen käyttö CDM9 FD Käyttökoneisto CDM9 FD -käyttökoneisto koostuu CDM9 FD -koneistosta ja 950-oven ohjausjärjestelmä -käyttökoneistosta CDM9-koneisto CDM9 FD -koneisto on sähkömoottori, joka pyörittää ovea mekaanisen voimansiirtoyksikön avulla. Se voidaan asentaa taitto-ovi -oveen jälkeenpäin, jos ovi varustettu sähkökäyttöä varten. CDM9 FD -koneisto asennetaan suoraan mekaaniseen voimansiirtoyksikköön, eikä erityistä seinävahviketta tarvita. FD2050FCW -oven voimansiirtoyksikön osat kestävät korroosiota, joten se kestää pitkään kosteassa ympäristössä. Tärkeimmät ominaisuudet: Tasainen ja hiljainen käynti Pehmeä liikkeellelähtö ja pysähtyminen Käyttöikä: käyttökertaa Saatavana olevat vaihtoehdot 15

16 950-oven ohjausjärjestelmä toiminnot Toiminnot 950 FD Seuraavat lisävarusteet voidaan valita yksilöllisesti. Niiden avulla lisätään toimintoja ohjausyksikköön. Lisätoiminnot 950 FD Avautuu (sykäystoiminnolla) Pysäytys Sulkeutuu (sykäystoiminnolla) Tuntoreuna Avaus-toiminto Yksipainiketoiminto Diagnostiikkanäyttö Huoltotarpeen ilmaisin 950-oven ohjausjärjestelmä - Automatiikan valintaohjeet D-automaatiosarjat koostuvat usein tarvittavista osista. Näitä sarjoja voidaan täydentää myös D-lisäsarjoilla. D-automaatiosarjat D1 D2 D3 D4 D5 D6 D7 Sulkutoiminto Magneettisilmukka Liikennevalot - vihreä + punainen Varoitusvalot - punaiset D-sarjojen lisäosat Varoitusvalot - vihreät Relerasia Tutka Vakio Lisävaruste / saatavana Täydet sarjat D-automaatiosarjat Ohjauksen perustoiminnot Sulkutoiminto Lisäohjaustoiminnot Ulkoinen painikelaatikko Vetokytkin Kaukosäädin avaus/sulkeminen/pysäytys Kauko-ohjaus Yksipainiketoiminto Automaattiset ohjaustoiminnot Automaattinen sulkeutuminen Oven valokennoavaus Turvatoiminnot Turvavalokennot 1-2 Lisätoiminnot UPS-akkuvarmennus Relerasia Vakio Lisävaruste / saatavana Saatavana olevat vaihtoehdot 16

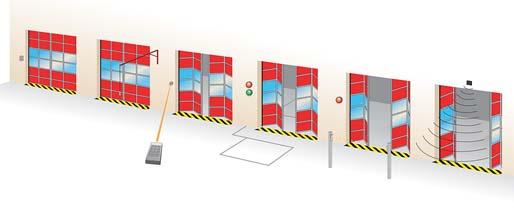

17 2.4.4 Ohjauslaitteet ja automatiikka ASSA ABLOY sisältää runsaan valikoiman toimintoja oven avaamista ja turvallista käyttöä varten. Kauko-ohjaus Kädessä pidettävän radiolähettimen ansiosta ovea voi käyttää ajoneuvosta tai muualta metrin etäisyydeltä vastaanottimesta ja ovessa olevasta antennista. Sulkemista varten oveen voidaan lisätä valokennosäde. Vastaanotin asennetaan ohjauskeskukseen ja antenni seinään oven viereen Ohjauksen perustoiminnot Sulkutoiminto Tarkoitettu sisäilman säätelyä ja turvallisuutta varten: kun ovi A on auki, ovea B ei voi avata. Jos ovi B on auki, ovea A ei voi avata. Sulkutoiminnolla varustettu ovi muistaa nostokomennon, mikäli se valitaan mikrokytkimellä Automaattiset ohjaustoiminnot Automaattinen sulkeutuminen Ohjelmoitava ajastin sulkee oven tietyn ajan kuluttua. Aika lasketaan siitä, kun ovi on täysin auki ja/tai kun joku kulkee valokennon säteen läpi. Ohjausyksikön säädettävät mikrokytkimet Ulkoiset ohjaustoiminnot Ulkoinen painikelaatikko Rakennuksen ulko- tai sisäpuolelle lähelle ovea asennetaan ylimääräinen ohjauskotelo, jos pääohjauskeskus pitää asentaa kauemmas oviaukosta. Sisä- tai ulkoseinään oven viereen. Magneettisilmukka Lattiaan sijoitettu anturi havaitsee metalliesineen (tavallisesti trukin) ja avaa oven automaattisesti. Tämä on ihanteellinen ratkaisu kohteisiin, joissa on tiheä ajoneuvoliikenne. Asennetaan lattiaan oven ulko- tai sisäpuolelle tai oven molemmille puolille. Vetokytkin Oviaukon yläpuolella olevaa vetokytkintä voi käyttää oven avaamiseen esim. trukista. Kun vetokytkimestä vedetään, kiinni oleva ovi aukeaa tai avoin ovi sulkeutuu. Sisärakenteessa oven yläpuolella. Oven valokennoavaus Valokennot sijaitsevat pylväissä oven molemmilla puolilla. Jos henkilö tai ajoneuvo kulkee valokennojen välistä, säde katkeaa ja ovi avautuu. Valokennot asennetaan pylväisiin ovesta erilleen. Saatavana olevat vaihtoehdot 17

18 Tutka Turvatoiminnot Tuntoreuna Oven yläpuolella oleva infrapunaanturi havaitsee kohteen (henkilön, ajoneuvon), joka on määritetyllä etäisyydellä ovesta, ja avaa oven automaattisesti. Tämä on ihanteellinen ratkaisu kohteisiin, joissa on paljon ajoneuvo- tai henkilöliikennettä. Tähän ratkaisuun yhdistetään usein myös automaattinen sulkutoiminto. Asennetaan sisätai ulkoseinään oven yläpuolelle. Kaikissa ovissa, joissa on impulssisulkemistoiminto tai jokin automaattinen sulkemistoiminto, on varusteena tuntoreuna. Tuntoreunan tiivisteen alipaineanturi havaitsee mahdollisen esteen sulkeutuvan oven edessä ja avaa oven. Asennetaan tuntoreunan tiivisteeseen. 1-kanavaiset turvavalokennot Oviaukkoon on asennettu valokennon lähetin ja vastaanotin. Jos valokennon säde katkeaa sulkemisen aikana, ovi pysähtyy alle 30 mm:n matkalla ja palaa täysin avoimeen asentoon. Asennetaan oviaukkoon. 2-kanavaiset turvavalokennot Valokennon kaksi lähetintä ja vastaanotinta asennetaan oviaukkoon. Jos jokin valokennon säde katkeaa sulkemisen aikana, ovi pysähtyy alle 30 mm matkalla ja avautuu kokonaan. Asennetaan oviaukkoon. Varoitusvalot - vihreät Varoitusvalot - punaiset Kaksi punaista varoitusvaloa antavat tietoa oven liikkeistä. Valo vilkkuu ennen oven liikettä tai liikkeen aikana. Valittavissa: Valo palaa ennen oven liikettä ja liikkeen aikana. Asennetaan sisä- ja ulkoseinään oven viereen. Liikennavalot: punainen ja vihreä Jos ovesta kulkevaa liikennettä on ohjattava, siihen voidaan asentaa kaksi punaista ja vihreää liikennevaloa. Vihreä valo syttyy oven sillä puolella, jolla liikennettä tunnistetaan ensin. Vastakkaisella puolella näkyy punainen liikennevalo. Tästä suunnasta tulevan liikenteen tulee odottaa. Liikennevalot asennetaan yleensä esimerkiksi pysäköintihalleihin. Asennetaan sisä- ja ulkoseinään oven viereen Lisätoiminnot UPS-akkuvarmennus Yksi tai kaksi vihreää yhtämittaisesti palavaa varoitusvaloa osoittaa, että ovi on auki-asennossa. Asennetaan sisä- ja/tai ulkoseinään oven viereen. Jos oven on toimittava ilman katkoksia tai sähkökatkon vaara on tavallista suurempi, voidaan ovelle asentaa akkukäyttöinen UPS-järjestelmä, johon voidaan varastoida riittävästi energiaa oven käyttämiseksi 5 kertaa. Se asennetaan sisäseinään oven viereen. Relerasia Ulkoiset korkeajännitelaitteet voidaan kytkeä turvallisesti tiivistetyllä kytkentärasialla. Saatavana olevat vaihtoehdot 18

19 3. Tekniset tiedot 3.1 Manuaalisesti toimiva Määritykset Mitat (DLW) Mitat (DLH) Oven kokoonpano mm mm 1850 mm mm mm mm 1850 mm mm mm mm 1850 mm mm mm mm 1850 mm mm mm mm 1850 mm mm mm mm 1850 mm mm mm mm 1850 mm mm mm mm 1850 mm mm mm mm 1850 mm mm mm mm 1850 mm mm mm mm 1850 mm mm mm mm 1850 mm mm mm mm 1850 mm mm mm mm 1850 mm mm mm mm 1850 mm mm mm mm 1850 mm mm 3.2 Sähkökäyttöiset ovet Määritykset Mitat (DLW) Mitat (DLH) Oven kokoonpano mm mm 2500 mm mm mm mm 2500 mm mm mm mm 2500 mm mm Tekniset tiedot 19

20 3.3 Käyntiovi Sisäänrakennettu ovilehteen Käyntioven kokorajoitukset Tyyppi Käyntioven leveys [mm] Ovilehden leveys [mm] Ikkunat Vähimmäiskoko x 800 Enimmäiskoko Tekniset tiedot Lukko: Vaihtelee markkina-alueen mukaan Kynnyksen korkeus: 124 mm lattiasta oviaukkoon Tämä käyntiovi on saatavana seuraavina vaihtoehtoina. Määritykset Ovet sisäkäyttökohteisiin Ovet ulkokäyttökohteisiin Tekniset tiedot 20

21 3.3.2 Ovilehti käyntiovena Käyntioven kokorajoitukset Suurin suositeltu ovilehden Enimmäiskorkeus 3200 mm pinta (leveys x korkeus) Tekniset tiedot Kynnyksen korkeus: Kahva/lukko Lukko Tämä käyntiovi on saatavana seuraavina vaihtoehtoina. Ei ole Vakio: Pitkäsalpa, ei lukittava Lisävaruste: Lukko, vaihtelee markkina-alueen mukaan Vaihtelee markkina-alueen mukaan Tekniset tiedot 21

22 4. Rakennus- ja tilavaatimukset 4.1 Rakennuksen valmistelu Asennuksen valmistelut taitto-ovi toimitetaan osina ja asennetaan käyttöpaikalla. Kaikki tarvittavat asennusmateriaalit sisältyvät toimitukseen. ASSA ABLOY tarjoaa erityisiä asennussarjoja oven asennusta varten kaiken tyyppisiin rakennuksiin. Ovi on asennettava tukevaan puu- tai teräspintaan. 1) Teräs, 4 mm:n L-teräsprofiili, 100 x 70 mm 2) Puu, vähimmäispaksuus 200 mm 3) Tiili ja betoni, vähimmäispaksuus 100 mm Sähkövalmistelut Käsikäyttöinen ovi ei tarvitse sähkönsyöttöä. Sähkökäyttöisen oven koneiston käyttöympäristövaatimukset ja sähköliitännät: CDM9 FD Syöttöjännite: 230 V AC, 1 vaihe, 50/60 Hz (+/- 10%) Virransyöttö: 0,5 kw Suojausluokka: IP55, ilman liitosta IP 44 Ovilehtien sallittu enimmäispaino: 750 kg Käyttölämpötila-alue: C* Käyttökerroin: ED = 30 % S3 10 minuuttia, jaksottainen Asennuksen valmistelut: - *) Ovi avautuu normaalilla nopeudella -8 ºC lämpötilaan saakka. Lämpötila-alueella ºC avautumisnopeutta hidastetaan ensimmäisellä käyttökerralla kahden tunnin välein, jotta koneiston käyttöikä pitenee. Lisävarusteena on saatavana lämmitin, jotta ovi toimii lämpötilaan -30 ºC saakka. Rakennus- ja tilavaatimukset 22

23 4.2 Tilan tarve Mitoitustermit Oviaukon leveys Oviaukon korkeus = Oviaukon leveys = Oviaukon korkeus OH = Oviaukon yläpuolella oleva tila Vapaan aukon leveys. Vapaan aukon korkeus. Oviaukon yläpuolelle vaadittava tila. SL = Vasen sivutila Oviaukon leveyden viereen vaadittava tila. SR = Oikea sivutila Oviaukon leveyden viereen vaadittava tila. D = Syvyys Ovilehtien liikuttamiseen vaadittava tila. DLO = Oviaukko Vapaa avautuminen SW = Osan / ovilehden leveys Yksittäisen ovilehden leveys. Rakennus- ja tilavaatimukset 23

24 4.2.2 Käsikäyttöisten ovien tilavaatimukset Määritykset SL SR OH OH - kansi DLO Oviaukon leveys mm Oviaukon leveys mm Oviaukon leveys mm Oviaukon leveys mm Oviaukon leveys mm Oviaukon leveys mm Oviaukon leveys mm Oviaukon leveys mm Oviaukon leveys mm Oviaukon leveys mm Mitat (mm) Halk. = (oviaukon leveys / lamellien määrä) mm Rakennus- ja tilavaatimukset 24

25 4.2.3 Sähkökäyttöisten ovien tilavaatimukset Koneistossa ei muovista suojusta Määritykset Koneisto sijoitettu vasemmalle Koneisto sijoitettu oikealle Koneisto sijoitettu keskelle SL SR OH SL SR OH SL SR OH N.A. N.A. N.A N.A. N.A. N.A. Koneisto varustettu muovisella suojuksella Määritykset Koneisto sijoitettu Koneisto sijoitettu oikealle Koneisto sijoitettu keskelle vasemmalle SL SR OH SL SR OH SL SR OH N.A. N.A. N.A N.A. N.A. N.A. * Mitat ovat millimetreissä Syvyys Vaadittava vähimmäisleveys (oviaukon leveys / lamellien määrä) mm. Kaikki ilmoitetut mitat perustuvat tarkkaan leveyteen ja korkeuteen. Tilaa täytyy riittää kiinnittämiseen ja kunnossapitämiseen. Rakennus- ja tilavaatimukset 25

26 5. Huolto Ennakoiva huolto-ohjelma ja uudenaikaistamispalvelut Kun oviratkaisut ovat osa sujuvaa liiketoimintaasi, on erittäin tärkeää huolehtia niiden hyvästä toiminnasta. ASSA ABLOY Entrance Systems tarjoaa käyttöösi luotettavat huolto- ja uudenaikaistamispalvelut. Ennakoivat huolto-ohjelmat ja uudenaikaistamispalvelut perustuvat kattavaan asiantuntemukseemme kaikista teollisuusovista ja kuormaussiltajärjestelmistä tuotemerkistä riippumatta. Sinua palvelevat ammattitaitoiset huoltoasentajat, joilla on vuosien kokemus huoltotöistä ja asiakastyytyväisyyden varmistamisesta. Ennakoivat huolto-ohjelmat Ammattitaitoisten työntekijöidemme avulla minimoidaan seisokkiajat, energiahäviöt ja odottamattomat ongelmatilanteet. Huolto-organisaatiomme toimii ympäri vuorokauden ja tarjoaa kattavat, kaikkien teollisuusovien sekä kuormausjärjestelmien huoltopalvelut tuotemerkistä riippumatta. Jos haluat varautua mahdollisiin toimintahäiriöihin jo etukäteen, tutustu ennakoiviin huoltopalveluihimme. Lisäksi tarjoamme sisäänkäyntien päivityspalvelut toiveidesi ja liiketoimintatarpeidesi mukaisesti. Pro-Active Care - Liiketoimintasi tarpeisiin räätälöidyt huoltosuunntelmat Säännöllinen huolto voi pidentää laitteidesi käyttöikää ja auttaa ennaltaehkäisemään odottamattomia ongelmatilanteita. Ammattitaitoinen huoltoasentajamme tulee paikan päälle tarvittavine työkaluineen huoltamaan kaikki automaattiset sisäänkäyntiratkaisut tuotemerkistä riippumatta. Pro-Active Bronze Kaikkien Pro-Active-huoltosuunnitelmien periaatteena on, että voit aina luottaa siihen, että laitteesi toiminta, turvallisuus ja optimaalinen suorituskyky varmistetaan säännöllisesti. Huoltosuunnitelmaan sisältyvät suunnitellut käynnit käyttöpaikalla tarpeidesi mukaan. Mahdolliset suunnittelemattomat huoltokäynnit sopimuksen voimassaoloaikana (sis. työn, matkat ja osat) laskutetaan erityisillä Pro-Active Care -huoltohinnoilla. Pro-Active Silver Tämä suunnitelma sisältää kaikki Pro-Active Bronze -tason palvelut, ja lisäksi työaikana tehtäviin huoltokäynteihin sisältyvät työ- ja matkakulut. Ainoa lisäkustannus sopimusaikana tulee mahdollisesti tarvittavista varaosista. Pro-Active Gold Tämä huoltosuunnitelma tarjoaa täydellisen turvan automaattiselle oviratkaisullesi. Suunnitelma sisältää kaikki Pro-Active Silver -sopimuksen edut sekä kaikkien osien vaihdon suunnittelemattoman korjauskäynnin tai suunnitellun huoltokäynnin aikana. Pro-Active Gold tarjoaa erinomaisen vaihtoehdon automaattovien vuosikustannusten budjetointiin. Pro-Active Tailor-Flex Tämä on joustavin huoltopalveluvaihtoehtomme. Pro-Active Care -suunnitelma on asiakkaidemme suunnittelema. Suunnitelma auttaa pitämään huoltokulut yhdenmukaisina yrityksen todellisen budjetin kanssa. Se antaa myös mahdollisuuden lisätä tai poistaa tiettyjä asioita, jotta pysytään budjettitavoitteissa samalla, kun turvallisuus ja suorituskyky pysyvät asianmukaisella tasolla. Uudenaikaistaminen Ovet ovat pitkäkestoinen sijoitus, jonka tulee toimia aina parhaalla mahdollisella tavalla. Tuotteet kehittyvät jatkuvasti, samoin kuin voimassa olevat määräykset ja liiketoimintasi. Voimme auttaa sinua säätämään energiaa ja noudattamaan uusimpia voimassa olevia säädöksiä. Tarjoamme neuvontapalveluita ja uudenaikaistamissarjoja vanhentuneille oviratkaisuille. Näin varmistetaan, että ovesi täyttävät uusimmat määräykset ja toimivat optimaalisesti monien vuosien ajan. Re-Active-sopimus Corrective SafetyCheck Pro-Active Bronze Ennakoiva Pro-Active Care -huolto Pro-Active Silver Pro-Active Gold Pro-Active Tailor-Flex Muut räätälöidyt palvelut, kuten vasteaika, raportointi ja erityinen käyttäjäkoulutus Kuluneiden osien vaihto ennakoivan kulutustarvikkeiden vaihto-ohjelman mukaisesti Varaosien vaihto osien rikkoutuessa Lisähuoltokäyntien matka- ja työkulut Ennakoivat huoltokäynnit 1-4 kertaa vuodessa Ennakoivien huoltokäyntien matka- ja työkulut Nopea reagoimisaika ja ensisijainen oikeus huoltokäynteihin vuorokauden ympäri Suunniteltu ennakoiva huolto, joka vastaa markkinoiden vaativimpia standardeja Voimassa olevien sääntöjen ja määräysten mukaiset turvallisuus- ja laatutarkastukset. Dokumentoidut testitulokset Laitteiden tilasta, analyyseistä ja huolloista laadittu dokumentointi paikan päällä Korkeasti koulutetut, ammattitaitoiset huoltoteknikot, joilla on laaja tietotaito, uusimman teknologian työkalut sekä asianmukaiset varaosat* Räätälöity, ammattimainen Hotline-asiakaspalvelu = Sisältyy vakiona = Saatavilla erikoishintaan * Hyvin varustetut huoltoautot, jotka on varustettu aidoilla ja uusilla varaosilla Huolto 26

27 Sisällysluettelo Numerics 1-kanavaiset turvavalokennot kanavaiset turvavalokennot oven ohjausjärjestelmä oven ohjausjärjestelmä - Automatiikan valintaohjeet oven ohjausjärjestelmä toiminnot 16 A Alatiiviste...7 Asennuksen valmistelut Automaattinen lukitus auki-asentoon 9 Automaattinen sulkeutuminen Automaattiset ohjaustoiminnot C CDM9 FD Käyttökoneisto CDM9-koneisto CEN-suorituskyky H Heloitus...8 Huolto I Ikkunat Ilman läpäisevyys K Kahva...9 Kahvat ja lukot...9 Käsikäyttöisten ovien tilavaatimukset 24 Kauko-ohjaus Käyntiovi... 14, 20 Käyttövoimat ja turvallinen avaaminen 12 Kiinteät lamellit Kiinteiden osien vaihtoehdot Kuvaus...6 L Lamellien koot...6 Lämmönläpäisy Liikennavalot punainen ja vihreä Lisätoiminnot Lisävarustevärit...7 Lukot M Magneettisilmukka Manuaalisesti toimiva Materiaali...7 Mitat...6 Mitoitustermit O Ohjauksen perustoiminnot Ohjauslaitteet ja automatiikka Oletettu käyttöikä Ominaisuudet...3 Oven käyttö Oven valokennoavaus Ovilehdet...7 Ovilehti käyntiovena... 14, 21 Ovilehtien välinen sarana...9 P Pitkäsalpa R Rakenne...7 Rakennuksen valmistelu Rakennus- ja tilavaatimukset Relerasia S Saatavana olevat vaihtoehdot Sähkökäyttö Sähkökäyttöinen ovi Sähkökäyttöiset ovet Sähkökäyttöisten ovien tilavaatimukset 25 Sähkövalmistelut Saranoitujen ovilehtien välinen tiiviste 8 Seinäsarana...8 Sisäänrakennettu ovilehteen... 14, 20 Sivusarana...8 Sivutiiviste...8 Sulkutoiminto Suorituskyky...3 Sylinterilukko Syvyys T Tekijänoikeutta ja vastuuvapauslauseketta koskeva huomautus...2 Tekniset tiedot...3, 19 Tiivisteet...7 Tilan tarve Toiminnan tyypin valintaohjeet Tuntoreuna Turvatoiminnot Tutka Tuulikuorman kesto U Ulkoinen painikelaatikko Ulkoiset ohjaustoiminnot UPS-akkuvarmennus V Vakiovärit...7 Valoaukon leveys ja korkeus...6 Värit...7 Varoitusvalot - punaiset Varoitusvalot - vihreät Veden läpäisemättömyys Vetokytkin Y Yläkisko...8 Yläsarana...8 Ylätiiviste...7 Yleistä

28 ASSA ABLOY Entrance Systems on johtava automatisoitujen oviratkaisujen toimittaja, joka takaa sujuvan tavaroiden ja ihmisten virran. Besam-, Crawford-, Albany- ja Megadoor-tuotemerkkien pitkäaikaisen menestyksen perusteella tarjoamme ratkaisujamme ASSA ABLOY -tuotemerkillä. Tuotemerkkimme ja palveluittemme tarkoitus on tarjota loppukäyttäjille turvallisuutta, varmuutta, mukavuutta ja kestävää kehitystä. ASSA ABLOY Entrance Systems on ASSA ABLOY -konserniin kuuluva liiketoimintaryhmä. assaabloyentrance.com Q ASSA ABLOY Entrance Systems assaabloyentrance.com
