Tuotetiedote Taitto-ovi Crawford FD2050FCW. ASSA ABLOY Entrance Systems

Koko: px
Aloita esitys sivulta:

Download "Tuotetiedote Taitto-ovi Crawford FD2050FCW. ASSA ABLOY Entrance Systems"

Transkriptio

1 ASSA ABLOY Entrance Systems

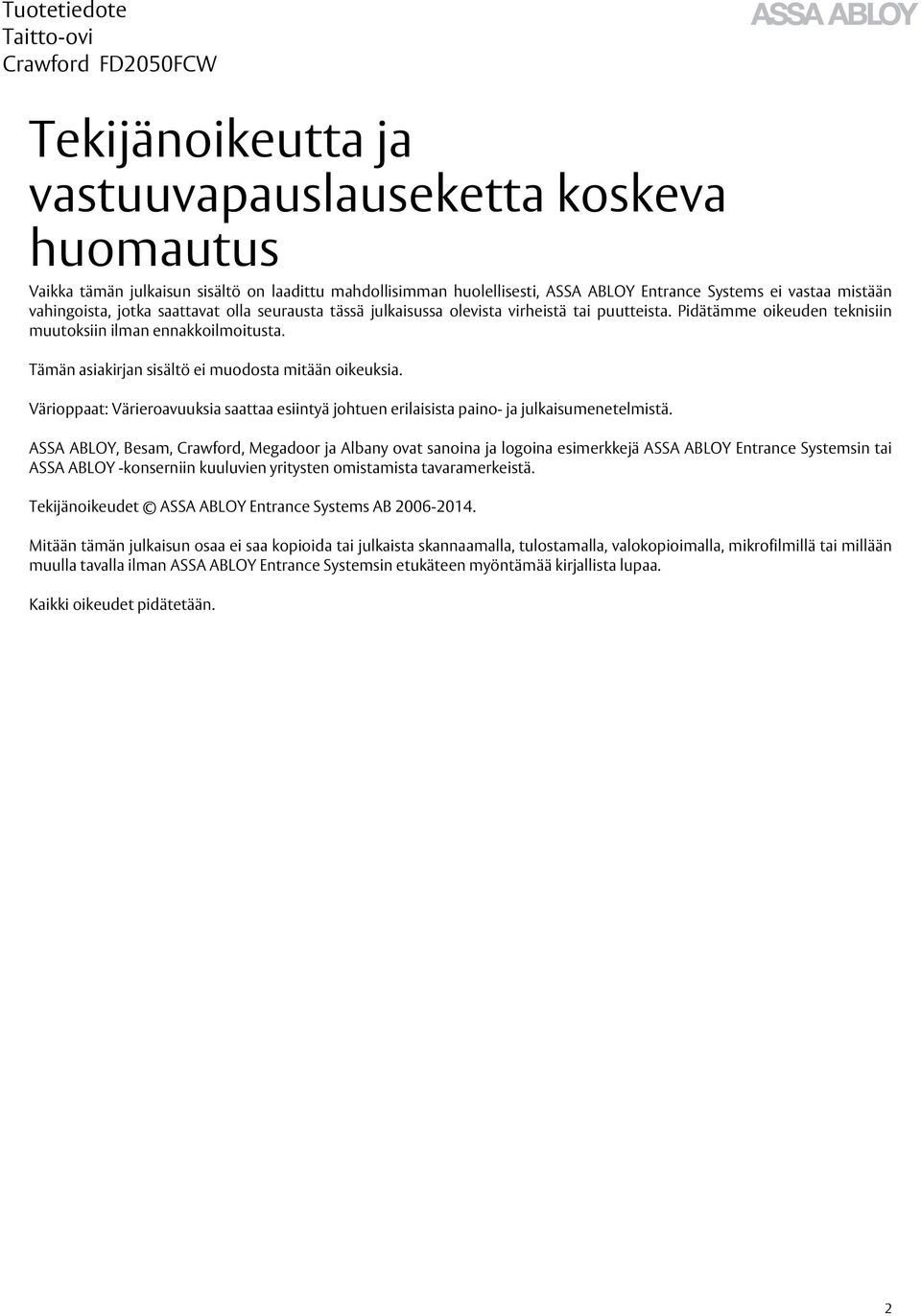

2 Tekijänoikeutta ja vastuuvapauslauseketta koskeva huomautus Vaikka tämän julkaisun sisältö on laadittu mahdollisimman huolellisesti, ASSA ABLOY Entrance Systems ei vastaa mistään vahingoista, jotka saattavat olla seurausta tässä julkaisussa olevista virheistä tai puutteista. Pidätämme oikeuden teknisiin muutoksiin ilman ennakkoilmoitusta. Tämän asiakirjan sisältö ei muodosta mitään oikeuksia. Värioppaat: Värieroavuuksia saattaa esiintyä johtuen erilaisista paino- ja julkaisumenetelmistä. ASSA ABLOY, Besam, Crawford, Megadoor ja Albany ovat sanoina ja logoina esimerkkejä ASSA ABLOY Entrance Systemsin tai ASSA ABLOY -konserniin kuuluvien yritysten omistamista tavaramerkeistä. Tekijänoikeudet ASSA ABLOY Entrance Systems AB Mitään tämän julkaisun osaa ei saa kopioida tai julkaista skannaamalla, tulostamalla, valokopioimalla, mikrofilmillä tai millään muulla tavalla ilman ASSA ABLOY Entrance Systemsin etukäteen myöntämää kirjallista lupaa. Kaikki oikeudet pidätetään. 2

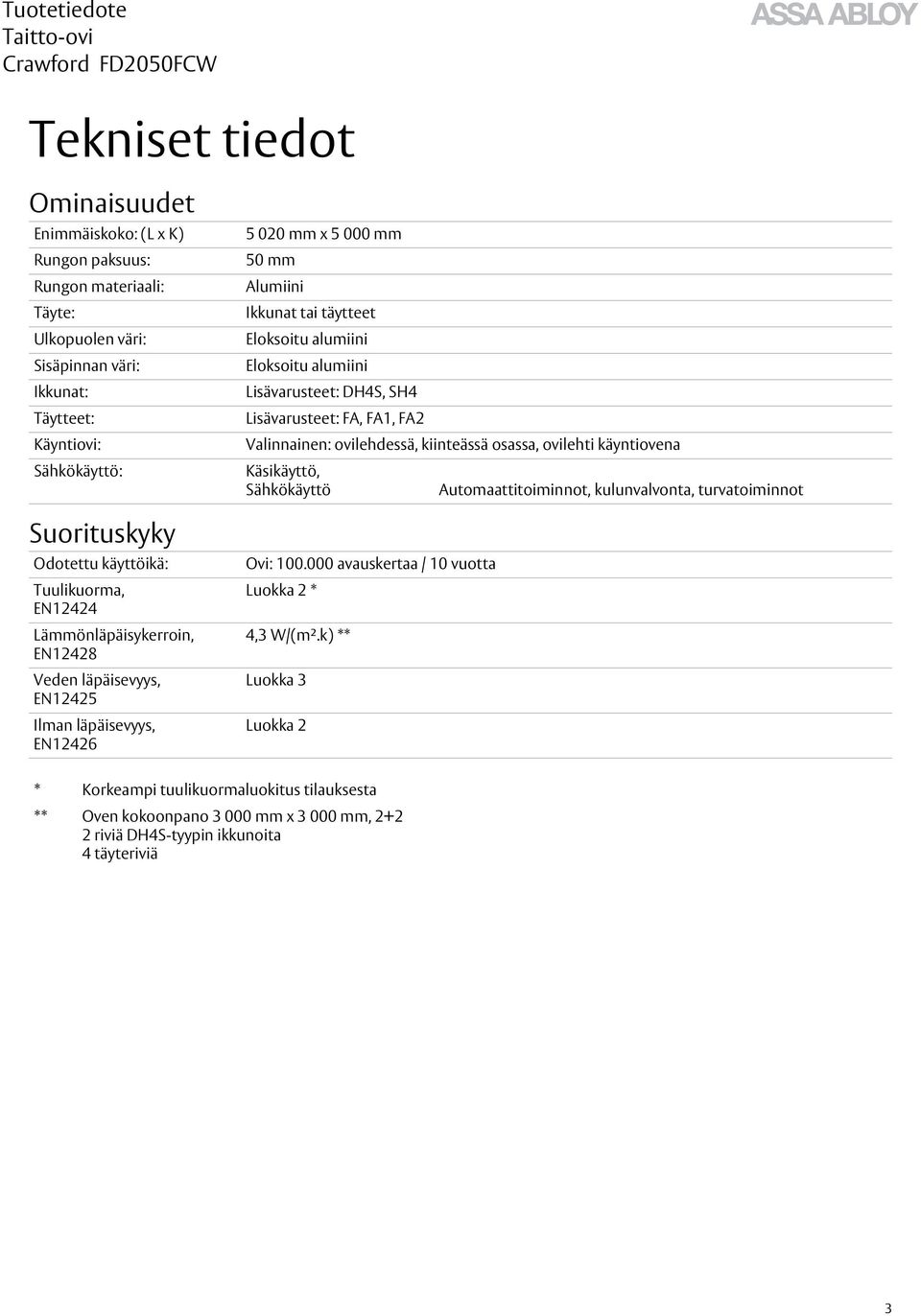

3 Tekniset tiedot Ominaisuudet Enimmäiskoko: (L x K) Rungon paksuus: Rungon materiaali: Täyte: Ulkopuolen väri: Sisäpinnan väri: Ikkunat: Täytteet: Käyntiovi: Sähkökäyttö: Suorituskyky Odotettu käyttöikä: Tuulikuorma, EN12424 Lämmönläpäisykerroin, EN12428 Veden läpäisevyys, EN12425 Ilman läpäisevyys, EN mm x mm 50 mm Alumiini Ikkunat tai täytteet Eloksoitu alumiini Eloksoitu alumiini Lisävarusteet: DH4S, SH4 Lisävarusteet: FA, FA1, FA2 Valinnainen: ovilehdessä, kiinteässä osassa, ovilehti käyntiovena Käsikäyttö, Sähkökäyttö Automaattitoiminnot, kulunvalvonta, turvatoiminnot Ovi: avauskertaa / 10 vuotta Luokka 2 * 4,3 W/(m².k) ** Luokka 3 Luokka 2 * Korkeampi tuulikuormaluokitus tilauksesta ** Oven kokoonpano mm x mm, riviä DH4S-tyypin ikkunoita 4 täyteriviä 3

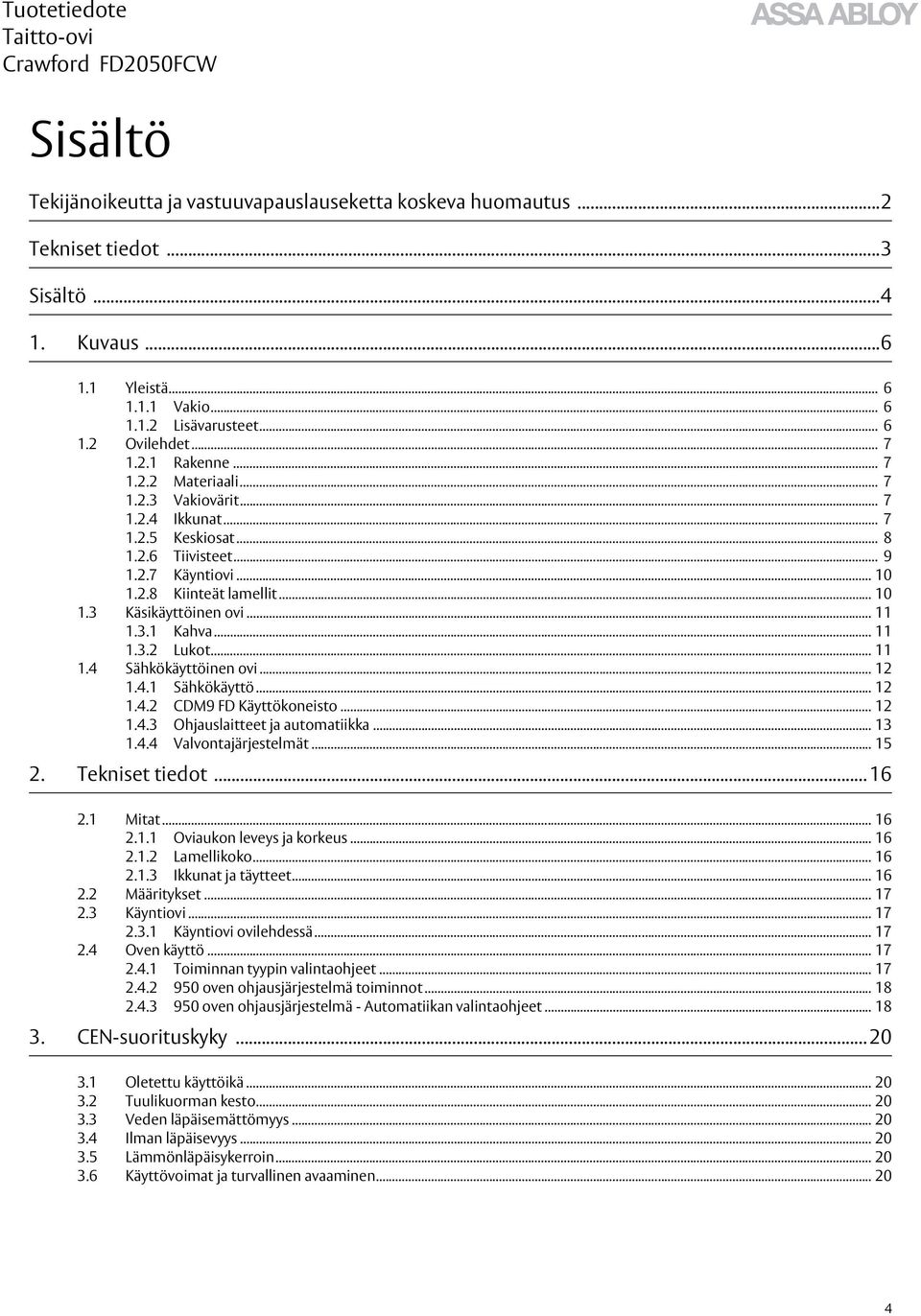

4 Sisältö Tekijänoikeutta ja vastuuvapauslauseketta koskeva huomautus...2 Tekniset tiedot...3 Sisältö Kuvaus Yleistä Vakio Lisävarusteet Ovilehdet Rakenne Materiaali Vakiovärit Ikkunat Keskiosat Tiivisteet Käyntiovi Kiinteät lamellit Käsikäyttöinen ovi Kahva Lukot Sähkökäyttöinen ovi Sähkökäyttö CDM9 FD Käyttökoneisto Ohjauslaitteet ja automatiikka Valvontajärjestelmät Tekniset tiedot Mitat Oviaukon leveys ja korkeus Lamellikoko Ikkunat ja täytteet Määritykset Käyntiovi Käyntiovi ovilehdessä Oven käyttö Toiminnan tyypin valintaohjeet oven ohjausjärjestelmä toiminnot oven ohjausjärjestelmä - Automatiikan valintaohjeet CEN-suorituskyky Oletettu käyttöikä Tuulikuorman kesto Veden läpäisemättömyys Ilman läpäisevyys Lämmönläpäisykerroin Käyttövoimat ja turvallinen avaaminen

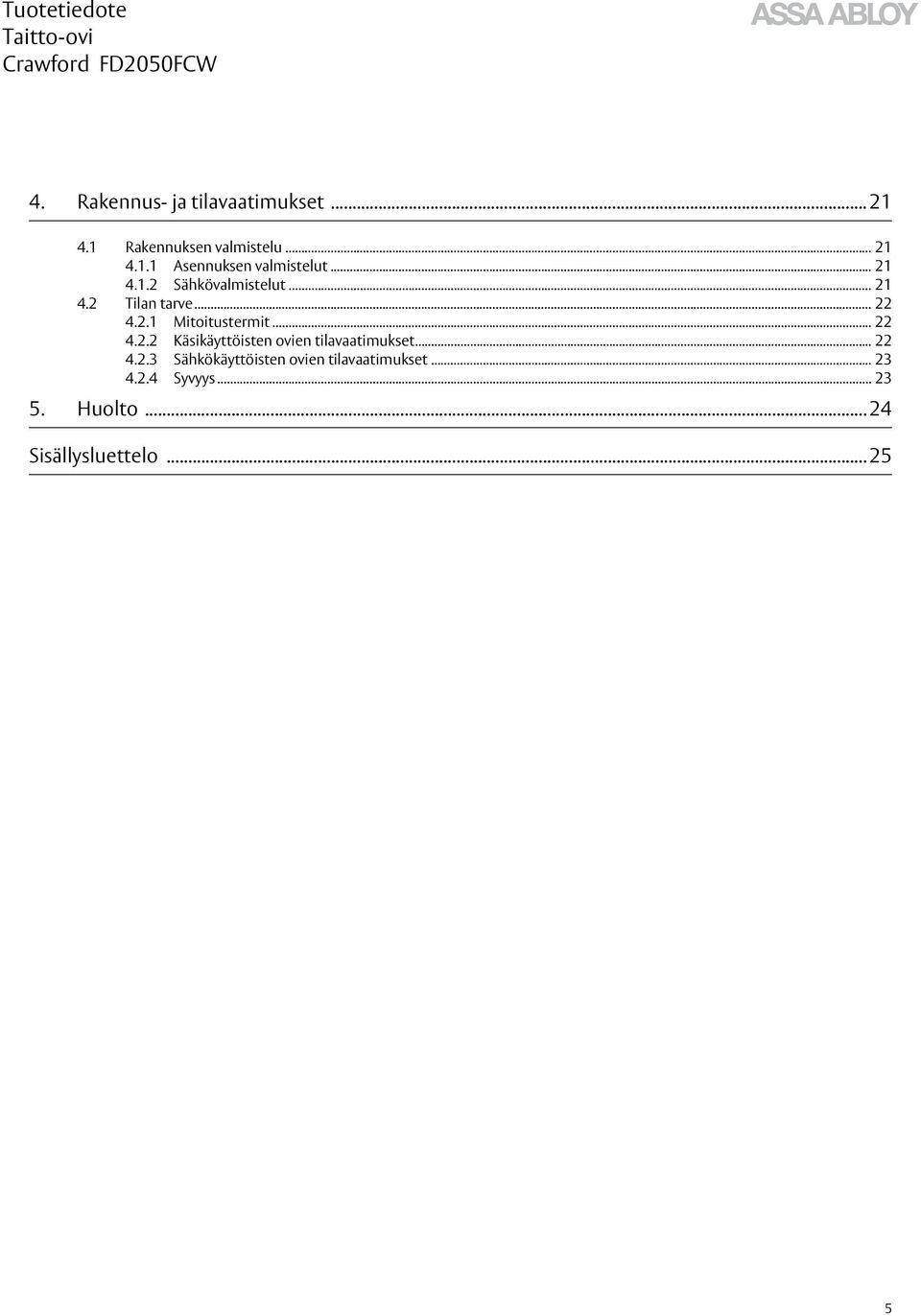

5 4. Rakennus- ja tilavaatimukset Rakennuksen valmistelu Asennuksen valmistelut Sähkövalmistelut Tilan tarve Mitoitustermit Käsikäyttöisten ovien tilavaatimukset Sähkökäyttöisten ovien tilavaatimukset Syvyys Huolto Sisällysluettelo

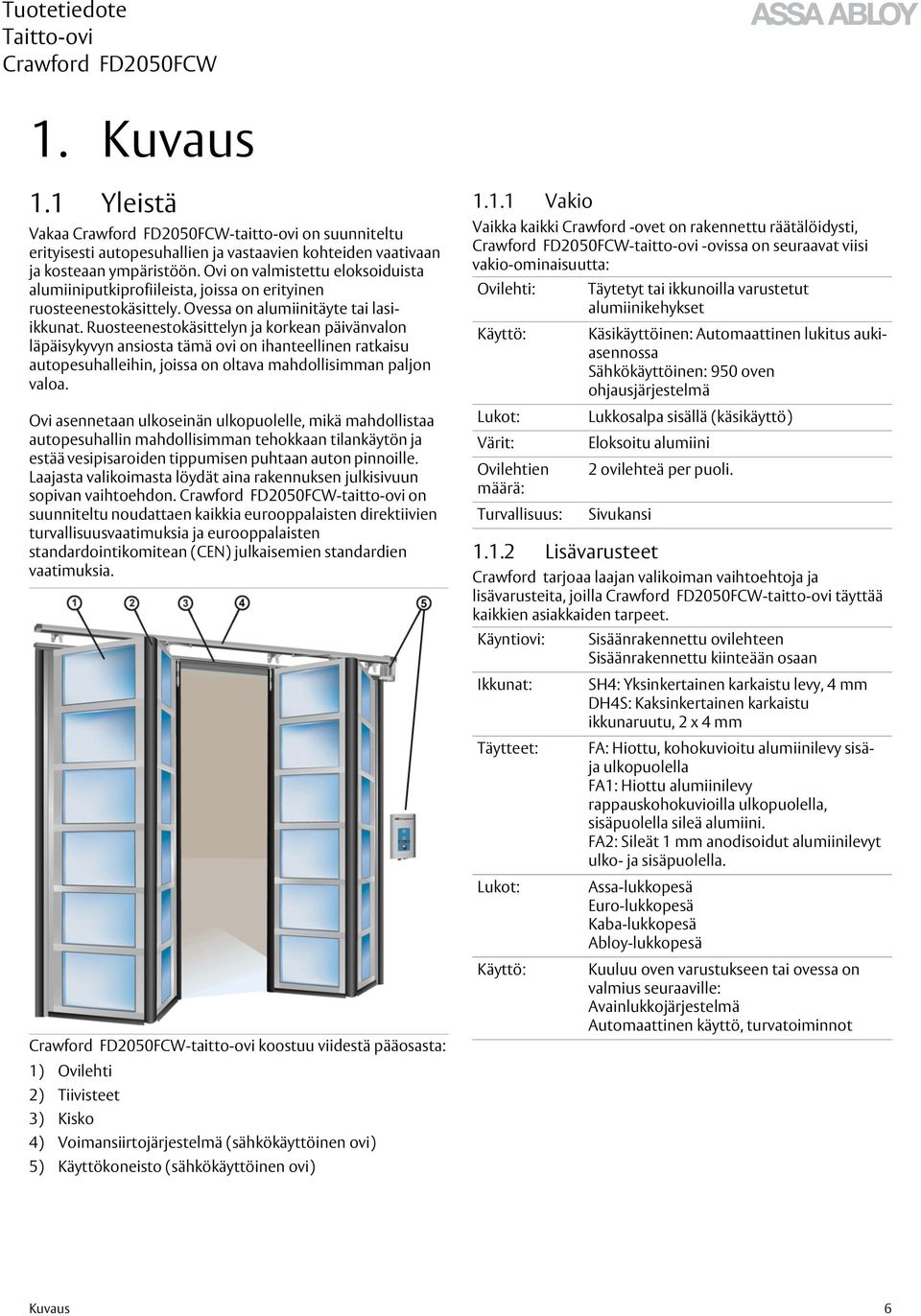

6 1. Kuvaus 1.1 Yleistä Vakaa -taitto-ovi on suunniteltu erityisesti autopesuhallien ja vastaavien kohteiden vaativaan ja kosteaan ympäristöön. Ovi on valmistettu eloksoiduista alumiiniputkiprofiileista, joissa on erityinen ruosteenestokäsittely. Ovessa on alumiinitäyte tai lasiikkunat. Ruosteenestokäsittelyn ja korkean päivänvalon läpäisykyvyn ansiosta tämä ovi on ihanteellinen ratkaisu autopesuhalleihin, joissa on oltava mahdollisimman paljon valoa. Ovi asennetaan ulkoseinän ulkopuolelle, mikä mahdollistaa autopesuhallin mahdollisimman tehokkaan tilankäytön ja estää vesipisaroiden tippumisen puhtaan auton pinnoille. Laajasta valikoimasta löydät aina rakennuksen julkisivuun sopivan vaihtoehdon. -taitto-ovi on suunniteltu noudattaen kaikkia eurooppalaisten direktiivien turvallisuusvaatimuksia ja eurooppalaisten standardointikomitean (CEN) julkaisemien standardien vaatimuksia. -taitto-ovi koostuu viidestä pääosasta: 1) Ovilehti 2) Tiivisteet 3) Kisko 4) Voimansiirtojärjestelmä (sähkökäyttöinen ovi) 5) Käyttökoneisto (sähkökäyttöinen ovi) Vakio Vaikka kaikki Crawford -ovet on rakennettu räätälöidysti, -taitto-ovi -ovissa on seuraavat viisi vakio-ominaisuutta: Ovilehti: Täytetyt tai ikkunoilla varustetut alumiinikehykset Käyttö: Käsikäyttöinen: Automaattinen lukitus aukiasennossa Sähkökäyttöinen: 950 oven ohjausjärjestelmä Lukot: Lukkosalpa sisällä (käsikäyttö) Värit: Eloksoitu alumiini Ovilehtien 2 ovilehteä per puoli. määrä: Turvallisuus: Sivukansi Lisävarusteet Crawford tarjoaa laajan valikoiman vaihtoehtoja ja lisävarusteita, joilla -taitto-ovi täyttää kaikkien asiakkaiden tarpeet. Käyntiovi: Ikkunat: Täytteet: Lukot: Käyttö: Sisäänrakennettu ovilehteen Sisäänrakennettu kiinteään osaan SH4: Yksinkertainen karkaistu levy, 4 mm DH4S: Kaksinkertainen karkaistu ikkunaruutu, 2 x 4 mm FA: Hiottu, kohokuvioitu alumiinilevy sisäja ulkopuolella FA1: Hiottu alumiinilevy rappauskohokuvioilla ulkopuolella, sisäpuolella sileä alumiini. FA2: Sileät 1 mm anodisoidut alumiinilevyt ulko- ja sisäpuolella. Assa-lukkopesä Euro-lukkopesä Kaba-lukkopesä Abloy-lukkopesä Kuuluu oven varustukseen tai ovessa on valmius seuraaville: Avainlukkojärjestelmä Automaattinen käyttö, turvatoiminnot Kuvaus 6

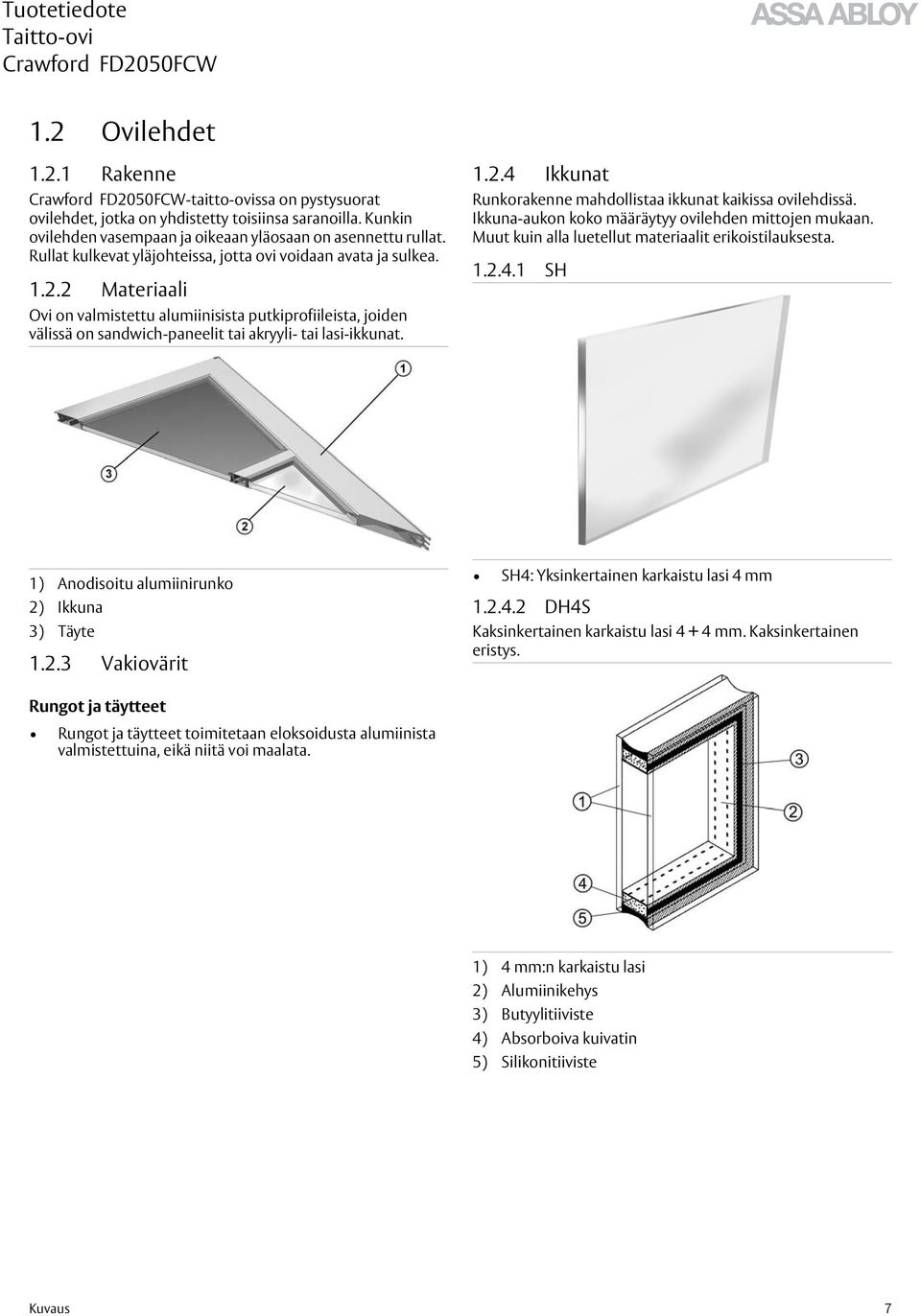

7 1.2 Ovilehdet Rakenne -taitto-ovissa on pystysuorat ovilehdet, jotka on yhdistetty toisiinsa saranoilla. Kunkin ovilehden vasempaan ja oikeaan yläosaan on asennettu rullat. Rullat kulkevat yläjohteissa, jotta ovi voidaan avata ja sulkea Materiaali Ovi on valmistettu alumiinisista putkiprofiileista, joiden välissä on sandwich-paneelit tai akryyli- tai lasi-ikkunat Ikkunat Runkorakenne mahdollistaa ikkunat kaikissa ovilehdissä. Ikkuna-aukon koko määräytyy ovilehden mittojen mukaan. Muut kuin alla luetellut materiaalit erikoistilauksesta SH 1) Anodisoitu alumiinirunko 2) Ikkuna 3) Täyte Vakiovärit SH4: Yksinkertainen karkaistu lasi 4 mm DH4S Kaksinkertainen karkaistu lasi mm. Kaksinkertainen eristys. Rungot ja täytteet Rungot ja täytteet toimitetaan eloksoidusta alumiinista valmistettuina, eikä niitä voi maalata. 1) 4 mm:n karkaistu lasi 2) Alumiinikehys 3) Butyylitiiviste 4) Absorboiva kuivatin 5) Silikonitiiviste Kuvaus 7

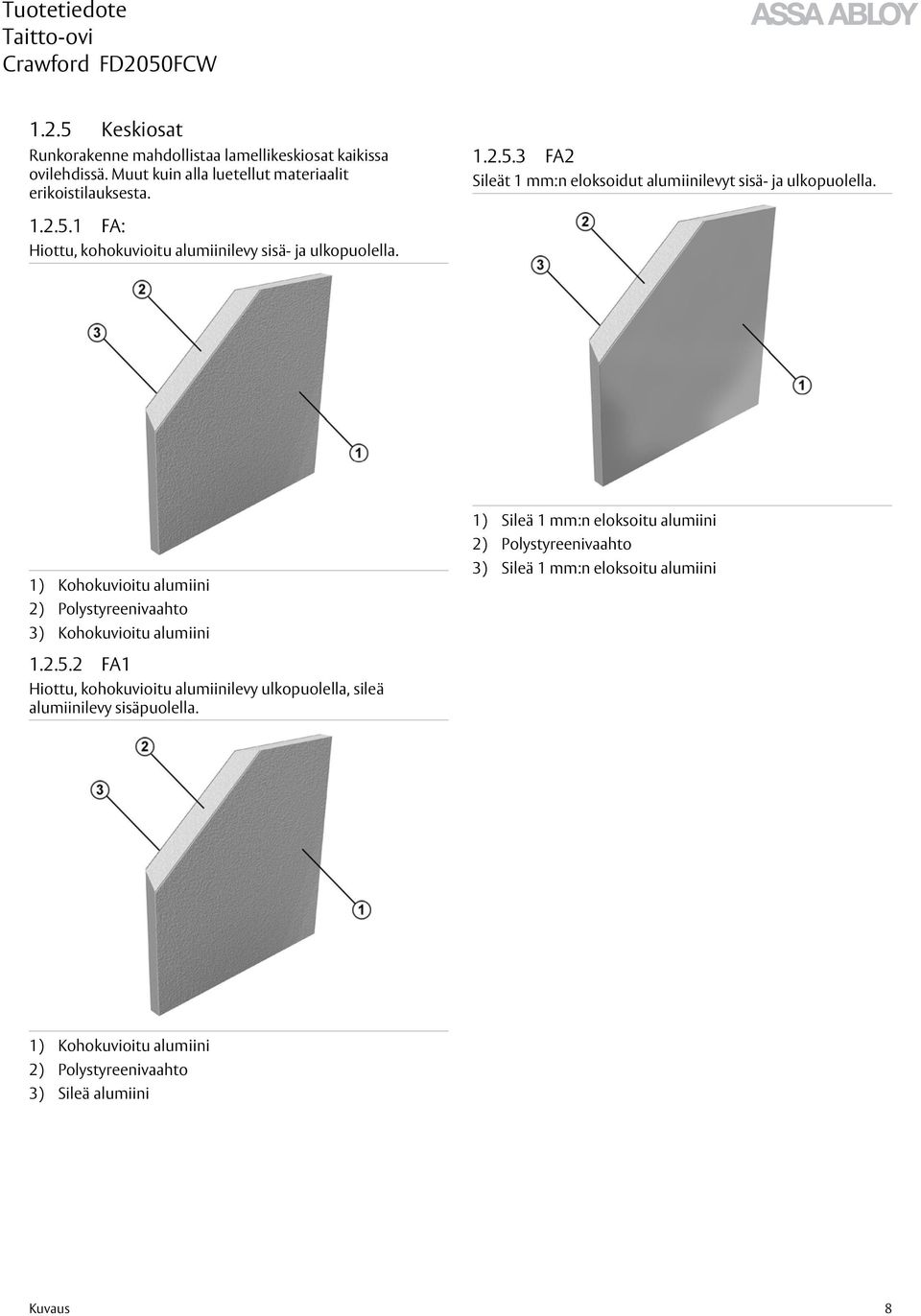

8 1.2.5 Keskiosat Runkorakenne mahdollistaa lamellikeskiosat kaikissa ovilehdissä. Muut kuin alla luetellut materiaalit erikoistilauksesta FA2 Sileät 1 mm:n eloksoidut alumiinilevyt sisä- ja ulkopuolella FA: Hiottu, kohokuvioitu alumiinilevy sisä- ja ulkopuolella. 1) Kohokuvioitu alumiini 2) Polystyreenivaahto 3) Kohokuvioitu alumiini 1) Sileä 1 mm:n eloksoitu alumiini 2) Polystyreenivaahto 3) Sileä 1 mm:n eloksoitu alumiini FA1 Hiottu, kohokuvioitu alumiinilevy ulkopuolella, sileä alumiinilevy sisäpuolella. 1) Kohokuvioitu alumiini 2) Polystyreenivaahto 3) Sileä alumiini Kuvaus 8

9 1.2.6 Tiivisteet Oven joka puolella on huolellisesti suunnitellut tiivisteet, joten ovi on tiivis. Tiivisteet ovat kestävää neopreenikumia, joka soveltuu vaativaan autopesutilojen ympäristöön Ylätiiviste Rungon yläosaan seinässä asennettuna ylätiiviste painaa jatkuvasti ovilehtiä niiden ollessa suljettuna ja varmistaa näin ihanteellisen tiiviyden Sivutiiviste Asennettu ulompien ovilehtien ja seinän väliin. Joustava kumimateriaali sallii oven laajan liikkeen ja tuottaa jatkuvan tiivistyksen ovilehtien ja seinien välillä Alatiiviste Kunkin ovilehden alareunaan asennettuna pohjatiiviste painaa jatkuvasti lattiaa ja varmistaa näin ihanteellisen tiiviyden Tuntoreunan tiiviste Kahden keskimmäisen ovilehden reunaan asennettu tuntoreunan tiiviste antaa jatkuvan paineen oven ollessa suljettu, tarjoten maksimaalisen tiiviyden. Sähkökäyttöisissä ovissa tiiviste toimii tuntoreunan tiivisteenä Ovilehtien välinen tiiviste Asennettu kunkin ovilehtiparin väliin. Joustava kumimateriaali sallii oven laajan liikkeen ja jatkuvan tiivistyksen ovilehtien välillä Sivukansi Asennuskehikon sivusuojus suojaa rungon saranoita. Vakiona kaikissa ovissa. Kuvaus 9

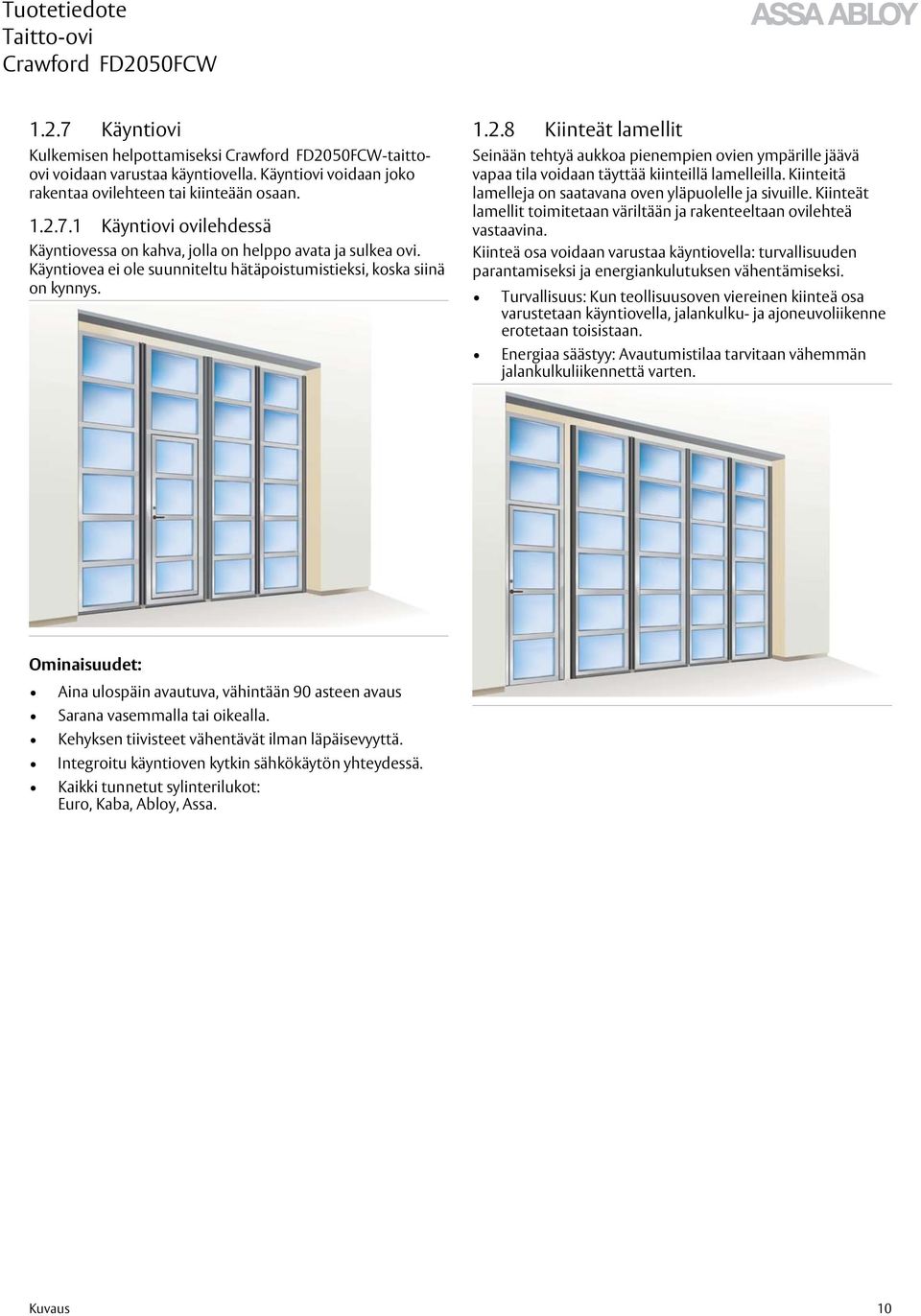

10 1.2.7 Käyntiovi Kulkemisen helpottamiseksi -taittoovi voidaan varustaa käyntiovella. Käyntiovi voidaan joko rakentaa ovilehteen tai kiinteään osaan Käyntiovi ovilehdessä Käyntiovessa on kahva, jolla on helppo avata ja sulkea ovi. Käyntiovea ei ole suunniteltu hätäpoistumistieksi, koska siinä on kynnys Kiinteät lamellit Seinään tehtyä aukkoa pienempien ovien ympärille jäävä vapaa tila voidaan täyttää kiinteillä lamelleilla. Kiinteitä lamelleja on saatavana oven yläpuolelle ja sivuille. Kiinteät lamellit toimitetaan väriltään ja rakenteeltaan ovilehteä vastaavina. Kiinteä osa voidaan varustaa käyntiovella: turvallisuuden parantamiseksi ja energiankulutuksen vähentämiseksi. Turvallisuus: Kun teollisuusoven viereinen kiinteä osa varustetaan käyntiovella, jalankulku- ja ajoneuvoliikenne erotetaan toisistaan. Energiaa säästyy: Avautumistilaa tarvitaan vähemmän jalankulkuliikennettä varten. Ominaisuudet: Aina ulospäin avautuva, vähintään 90 asteen avaus Sarana vasemmalla tai oikealla. Kehyksen tiivisteet vähentävät ilman läpäisevyyttä. Integroitu käyntioven kytkin sähkökäytön yhteydessä. Kaikki tunnetut sylinterilukot: Euro, Kaba, Abloy, Assa. Kuvaus 10

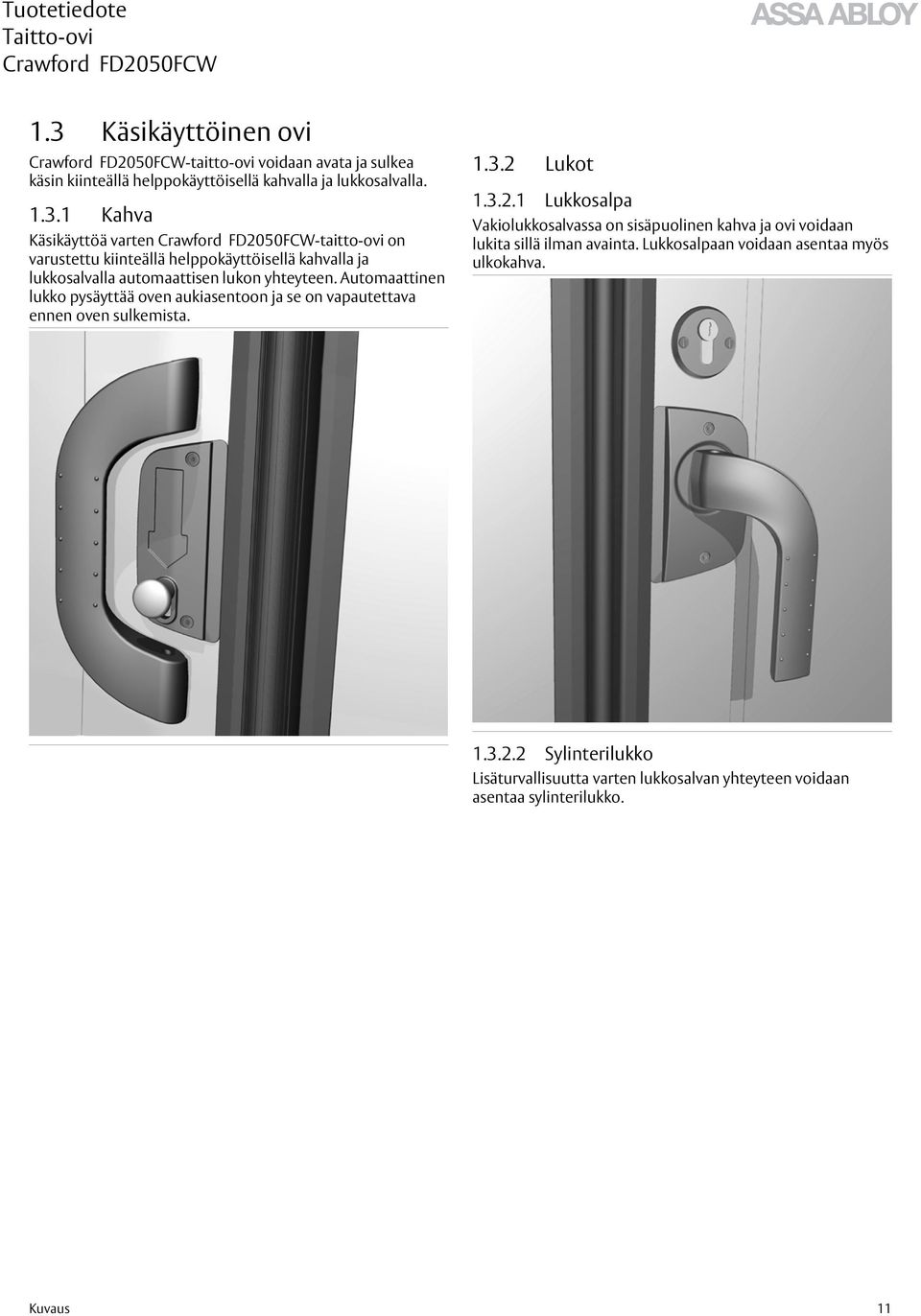

11 1.3 Käsikäyttöinen ovi -taitto-ovi voidaan avata ja sulkea käsin kiinteällä helppokäyttöisellä kahvalla ja lukkosalvalla Kahva Käsikäyttöä varten -taitto-ovi on varustettu kiinteällä helppokäyttöisellä kahvalla ja lukkosalvalla automaattisen lukon yhteyteen. Automaattinen lukko pysäyttää oven aukiasentoon ja se on vapautettava ennen oven sulkemista Lukot Lukkosalpa Vakiolukkosalvassa on sisäpuolinen kahva ja ovi voidaan lukita sillä ilman avainta. Lukkosalpaan voidaan asentaa myös ulkokahva Sylinterilukko Lisäturvallisuutta varten lukkosalvan yhteyteen voidaan asentaa sylinterilukko. Kuvaus 11

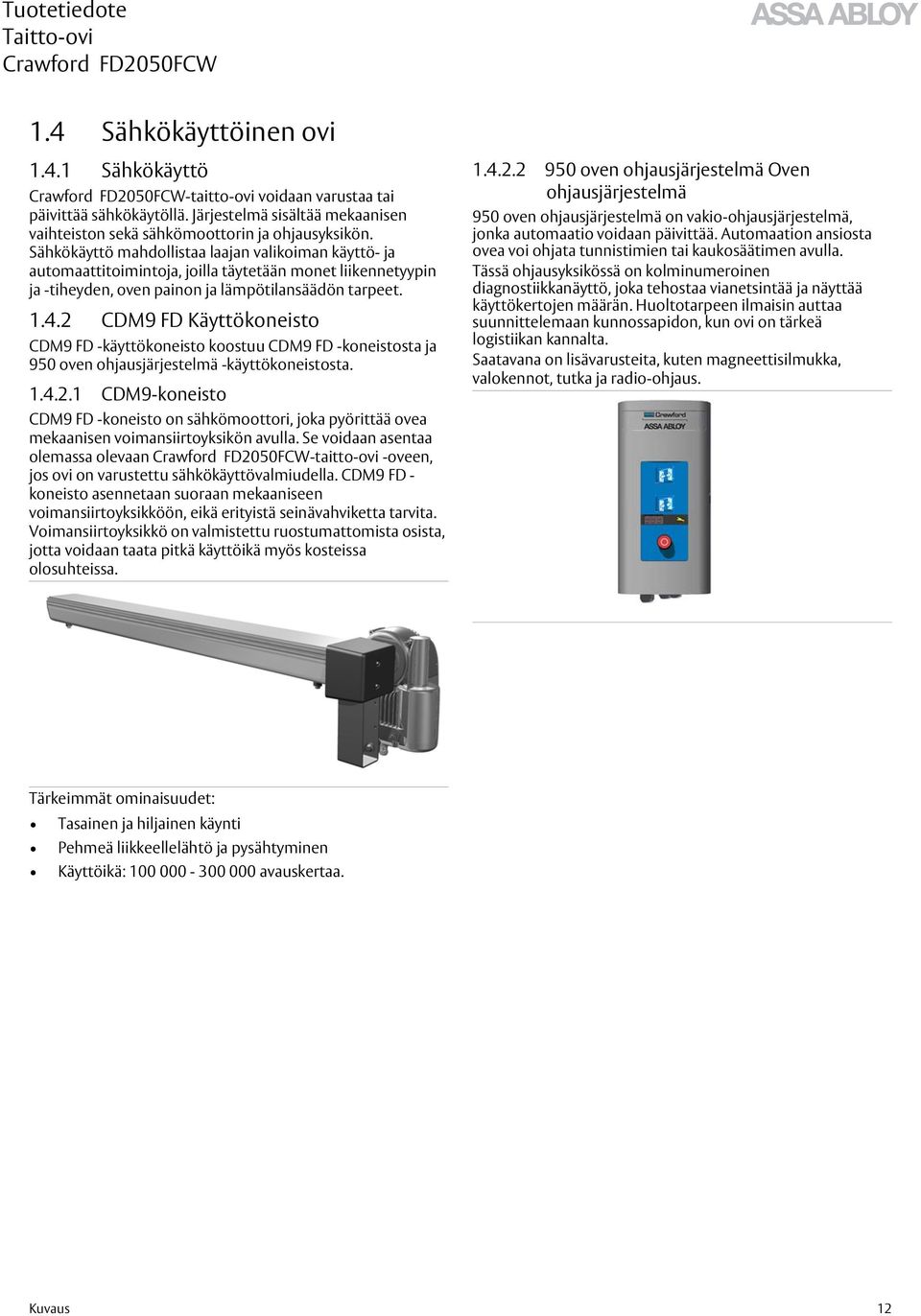

12 1.4 Sähkökäyttöinen ovi Sähkökäyttö -taitto-ovi voidaan varustaa tai päivittää sähkökäytöllä. Järjestelmä sisältää mekaanisen vaihteiston sekä sähkömoottorin ja ohjausyksikön. Sähkökäyttö mahdollistaa laajan valikoiman käyttö- ja automaattitoimintoja, joilla täytetään monet liikennetyypin ja -tiheyden, oven painon ja lämpötilansäädön tarpeet CDM9 FD Käyttökoneisto CDM9 FD -käyttökoneisto koostuu CDM9 FD -koneistosta ja 950 oven ohjausjärjestelmä -käyttökoneistosta CDM9-koneisto CDM9 FD -koneisto on sähkömoottori, joka pyörittää ovea mekaanisen voimansiirtoyksikön avulla. Se voidaan asentaa olemassa olevaan -taitto-ovi -oveen, jos ovi on varustettu sähkökäyttövalmiudella. CDM9 FD - koneisto asennetaan suoraan mekaaniseen voimansiirtoyksikköön, eikä erityistä seinävahviketta tarvita. Voimansiirtoyksikkö on valmistettu ruostumattomista osista, jotta voidaan taata pitkä käyttöikä myös kosteissa olosuhteissa oven ohjausjärjestelmä Oven ohjausjärjestelmä 950 oven ohjausjärjestelmä on vakio-ohjausjärjestelmä, jonka automaatio voidaan päivittää. Automaation ansiosta ovea voi ohjata tunnistimien tai kaukosäätimen avulla. Tässä ohjausyksikössä on kolminumeroinen diagnostiikkanäyttö, joka tehostaa vianetsintää ja näyttää käyttökertojen määrän. Huoltotarpeen ilmaisin auttaa suunnittelemaan kunnossapidon, kun ovi on tärkeä logistiikan kannalta. Saatavana on lisävarusteita, kuten magneettisilmukka, valokennot, tutka ja radio-ohjaus. Tärkeimmät ominaisuudet: Tasainen ja hiljainen käynti Pehmeä liikkeellelähtö ja pysähtyminen Käyttöikä: avauskertaa. Kuvaus 12

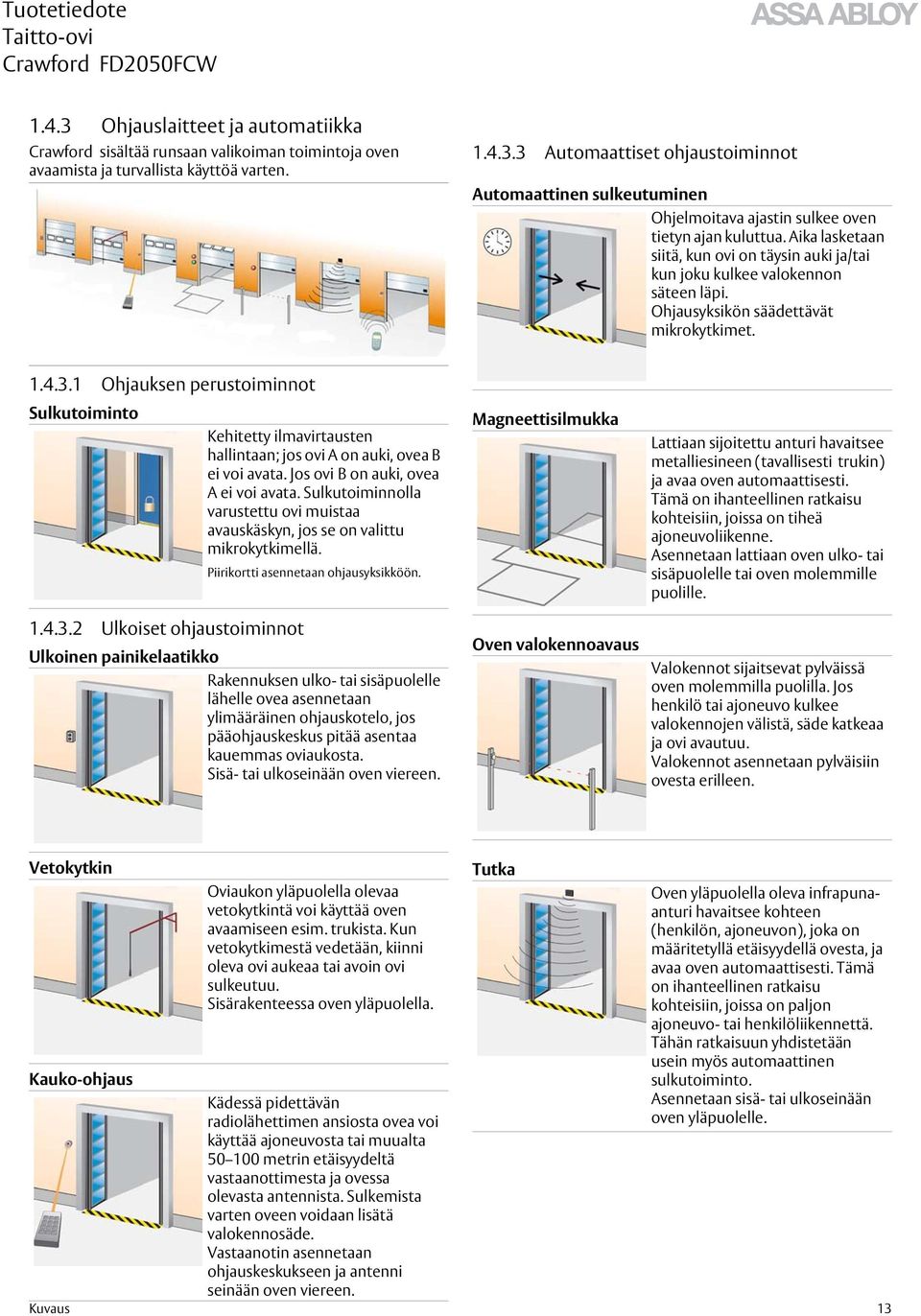

13 1.4.3 Ohjauslaitteet ja automatiikka Crawford sisältää runsaan valikoiman toimintoja oven avaamista ja turvallista käyttöä varten Automaattiset ohjaustoiminnot Automaattinen sulkeutuminen Ohjelmoitava ajastin sulkee oven tietyn ajan kuluttua. Aika lasketaan siitä, kun ovi on täysin auki ja/tai kun joku kulkee valokennon säteen läpi. Ohjausyksikön säädettävät mikrokytkimet Ohjauksen perustoiminnot Sulkutoiminto Kehitetty ilmavirtausten hallintaan; jos ovi A on auki, ovea B ei voi avata. Jos ovi B on auki, ovea A ei voi avata. Sulkutoiminnolla varustettu ovi muistaa avauskäskyn, jos se on valittu mikrokytkimellä. Piirikortti asennetaan ohjausyksikköön Ulkoiset ohjaustoiminnot Ulkoinen painikelaatikko Rakennuksen ulko- tai sisäpuolelle lähelle ovea asennetaan ylimääräinen ohjauskotelo, jos pääohjauskeskus pitää asentaa kauemmas oviaukosta. Sisä- tai ulkoseinään oven viereen. Magneettisilmukka Oven valokennoavaus Lattiaan sijoitettu anturi havaitsee metalliesineen (tavallisesti trukin) ja avaa oven automaattisesti. Tämä on ihanteellinen ratkaisu kohteisiin, joissa on tiheä ajoneuvoliikenne. Asennetaan lattiaan oven ulko- tai sisäpuolelle tai oven molemmille puolille. Valokennot sijaitsevat pylväissä oven molemmilla puolilla. Jos henkilö tai ajoneuvo kulkee valokennojen välistä, säde katkeaa ja ovi avautuu. Valokennot asennetaan pylväisiin ovesta erilleen. Vetokytkin Kauko-ohjaus Oviaukon yläpuolella olevaa vetokytkintä voi käyttää oven avaamiseen esim. trukista. Kun vetokytkimestä vedetään, kiinni oleva ovi aukeaa tai avoin ovi sulkeutuu. Sisärakenteessa oven yläpuolella. Kädessä pidettävän radiolähettimen ansiosta ovea voi käyttää ajoneuvosta tai muualta metrin etäisyydeltä vastaanottimesta ja ovessa olevasta antennista. Sulkemista varten oveen voidaan lisätä valokennosäde. Vastaanotin asennetaan ohjauskeskukseen ja antenni seinään oven viereen. Kuvaus 13 Tutka Oven yläpuolella oleva infrapunaanturi havaitsee kohteen (henkilön, ajoneuvon), joka on määritetyllä etäisyydellä ovesta, ja avaa oven automaattisesti. Tämä on ihanteellinen ratkaisu kohteisiin, joissa on paljon ajoneuvo- tai henkilöliikennettä. Tähän ratkaisuun yhdistetään usein myös automaattinen sulkutoiminto. Asennetaan sisä- tai ulkoseinään oven yläpuolelle.

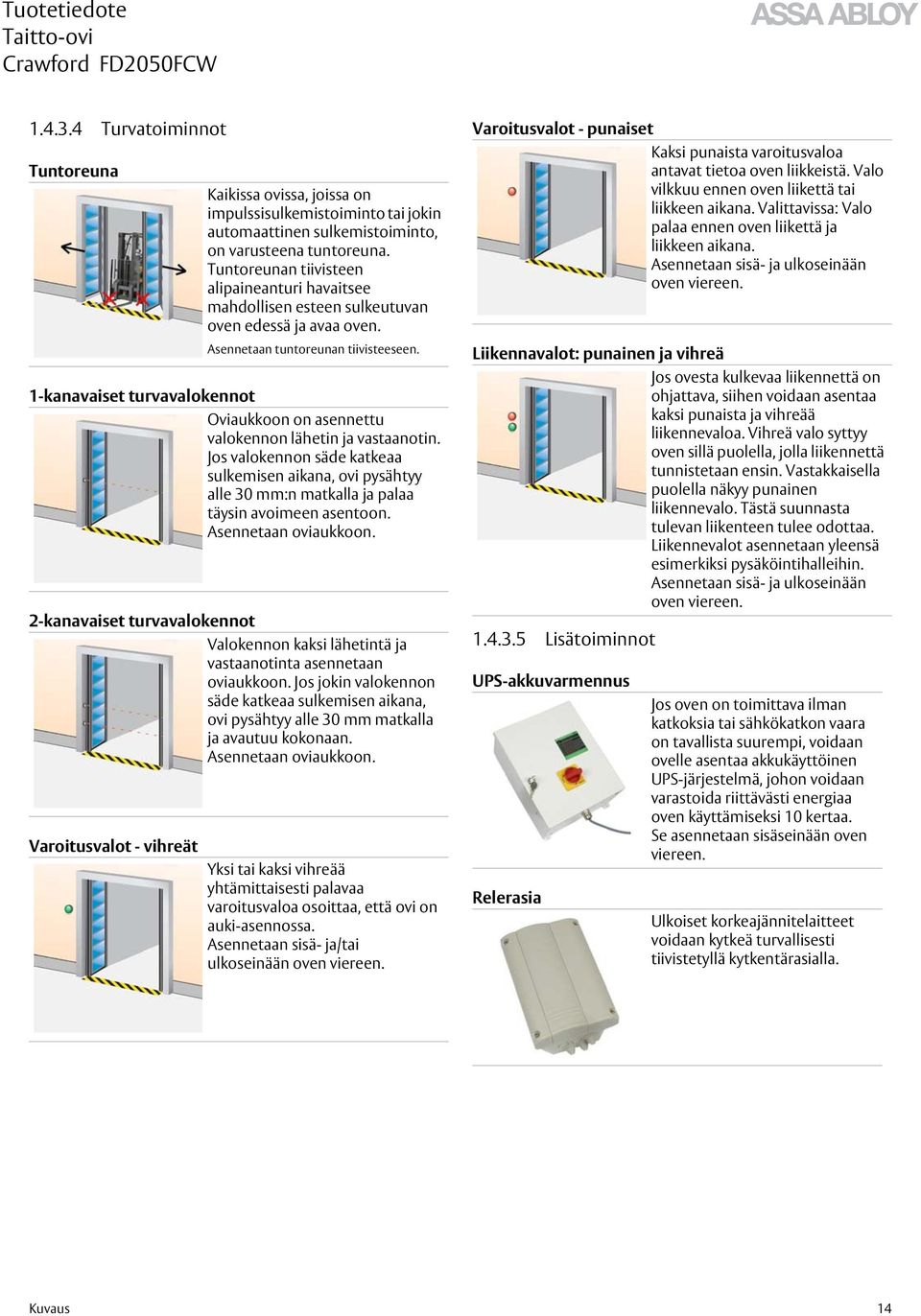

14 Turvatoiminnot Tuntoreuna 1-kanavaiset turvavalokennot Oviaukkoon on asennettu valokennon lähetin ja vastaanotin. Jos valokennon säde katkeaa sulkemisen aikana, ovi pysähtyy alle 30 mm:n matkalla ja palaa täysin avoimeen asentoon. Asennetaan oviaukkoon. 2-kanavaiset turvavalokennot Valokennon kaksi lähetintä ja vastaanotinta asennetaan oviaukkoon. Jos jokin valokennon säde katkeaa sulkemisen aikana, ovi pysähtyy alle 30 mm matkalla ja avautuu kokonaan. Asennetaan oviaukkoon. Varoitusvalot - vihreät Kaikissa ovissa, joissa on impulssisulkemistoiminto tai jokin automaattinen sulkemistoiminto, on varusteena tuntoreuna. Tuntoreunan tiivisteen alipaineanturi havaitsee mahdollisen esteen sulkeutuvan oven edessä ja avaa oven. Asennetaan tuntoreunan tiivisteeseen. Yksi tai kaksi vihreää yhtämittaisesti palavaa varoitusvaloa osoittaa, että ovi on auki-asennossa. Asennetaan sisä- ja/tai ulkoseinään oven viereen. Varoitusvalot - punaiset Kaksi punaista varoitusvaloa antavat tietoa oven liikkeistä. Valo vilkkuu ennen oven liikettä tai liikkeen aikana. Valittavissa: Valo palaa ennen oven liikettä ja liikkeen aikana. Asennetaan sisä- ja ulkoseinään oven viereen. Liikennavalot: punainen ja vihreä Jos ovesta kulkevaa liikennettä on ohjattava, siihen voidaan asentaa kaksi punaista ja vihreää liikennevaloa. Vihreä valo syttyy oven sillä puolella, jolla liikennettä tunnistetaan ensin. Vastakkaisella puolella näkyy punainen liikennevalo. Tästä suunnasta tulevan liikenteen tulee odottaa. Liikennevalot asennetaan yleensä esimerkiksi pysäköintihalleihin. Asennetaan sisä- ja ulkoseinään oven viereen Lisätoiminnot UPS-akkuvarmennus Relerasia Jos oven on toimittava ilman katkoksia tai sähkökatkon vaara on tavallista suurempi, voidaan ovelle asentaa akkukäyttöinen UPS-järjestelmä, johon voidaan varastoida riittävästi energiaa oven käyttämiseksi 10 kertaa. Se asennetaan sisäseinään oven viereen. Ulkoiset korkeajännitelaitteet voidaan kytkeä turvallisesti tiivistetyllä kytkentärasialla. Kuvaus 14

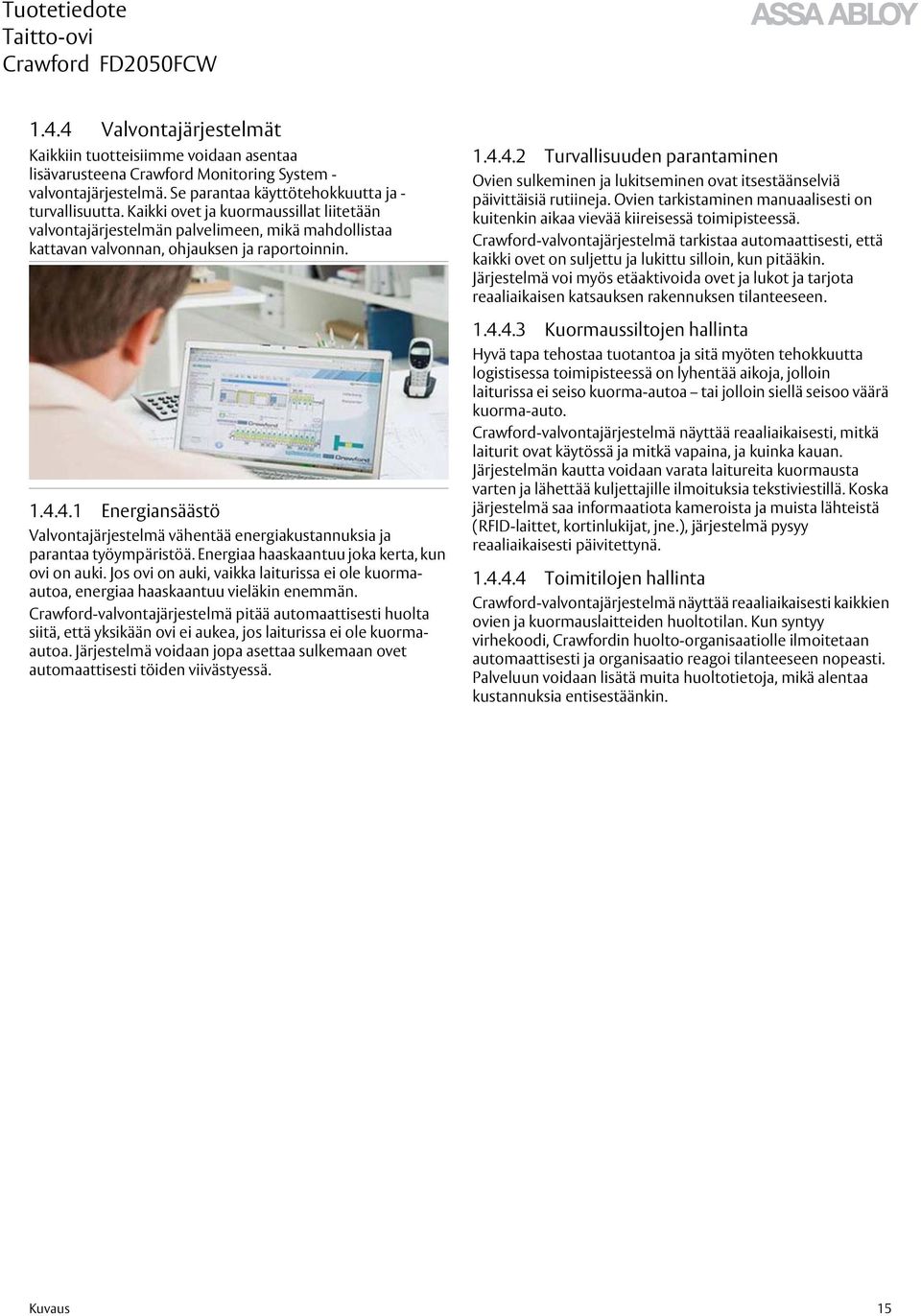

15 1.4.4 Valvontajärjestelmät Kaikkiin tuotteisiimme voidaan asentaa lisävarusteena Crawford Monitoring System - valvontajärjestelmä. Se parantaa käyttötehokkuutta ja - turvallisuutta. Kaikki ovet ja kuormaussillat liitetään valvontajärjestelmän palvelimeen, mikä mahdollistaa kattavan valvonnan, ohjauksen ja raportoinnin Energiansäästö Valvontajärjestelmä vähentää energiakustannuksia ja parantaa työympäristöä. Energiaa haaskaantuu joka kerta, kun ovi on auki. Jos ovi on auki, vaikka laiturissa ei ole kuormaautoa, energiaa haaskaantuu vieläkin enemmän. Crawford-valvontajärjestelmä pitää automaattisesti huolta siitä, että yksikään ovi ei aukea, jos laiturissa ei ole kuormaautoa. Järjestelmä voidaan jopa asettaa sulkemaan ovet automaattisesti töiden viivästyessä Turvallisuuden parantaminen Ovien sulkeminen ja lukitseminen ovat itsestäänselviä päivittäisiä rutiineja. Ovien tarkistaminen manuaalisesti on kuitenkin aikaa vievää kiireisessä toimipisteessä. Crawford-valvontajärjestelmä tarkistaa automaattisesti, että kaikki ovet on suljettu ja lukittu silloin, kun pitääkin. Järjestelmä voi myös etäaktivoida ovet ja lukot ja tarjota reaaliaikaisen katsauksen rakennuksen tilanteeseen Kuormaussiltojen hallinta Hyvä tapa tehostaa tuotantoa ja sitä myöten tehokkuutta logistisessa toimipisteessä on lyhentää aikoja, jolloin laiturissa ei seiso kuorma-autoa tai jolloin siellä seisoo väärä kuorma-auto. Crawford-valvontajärjestelmä näyttää reaaliaikaisesti, mitkä laiturit ovat käytössä ja mitkä vapaina, ja kuinka kauan. Järjestelmän kautta voidaan varata laitureita kuormausta varten ja lähettää kuljettajille ilmoituksia tekstiviestillä. Koska järjestelmä saa informaatiota kameroista ja muista lähteistä (RFID-laittet, kortinlukijat, jne.), järjestelmä pysyy reaaliaikaisesti päivitettynä Toimitilojen hallinta Crawford-valvontajärjestelmä näyttää reaaliaikaisesti kaikkien ovien ja kuormauslaitteiden huoltotilan. Kun syntyy virhekoodi, Crawfordin huolto-organisaatiolle ilmoitetaan automaattisesti ja organisaatio reagoi tilanteeseen nopeasti. Palveluun voidaan lisätä muita huoltotietoja, mikä alentaa kustannuksia entisestäänkin. Kuvaus 15

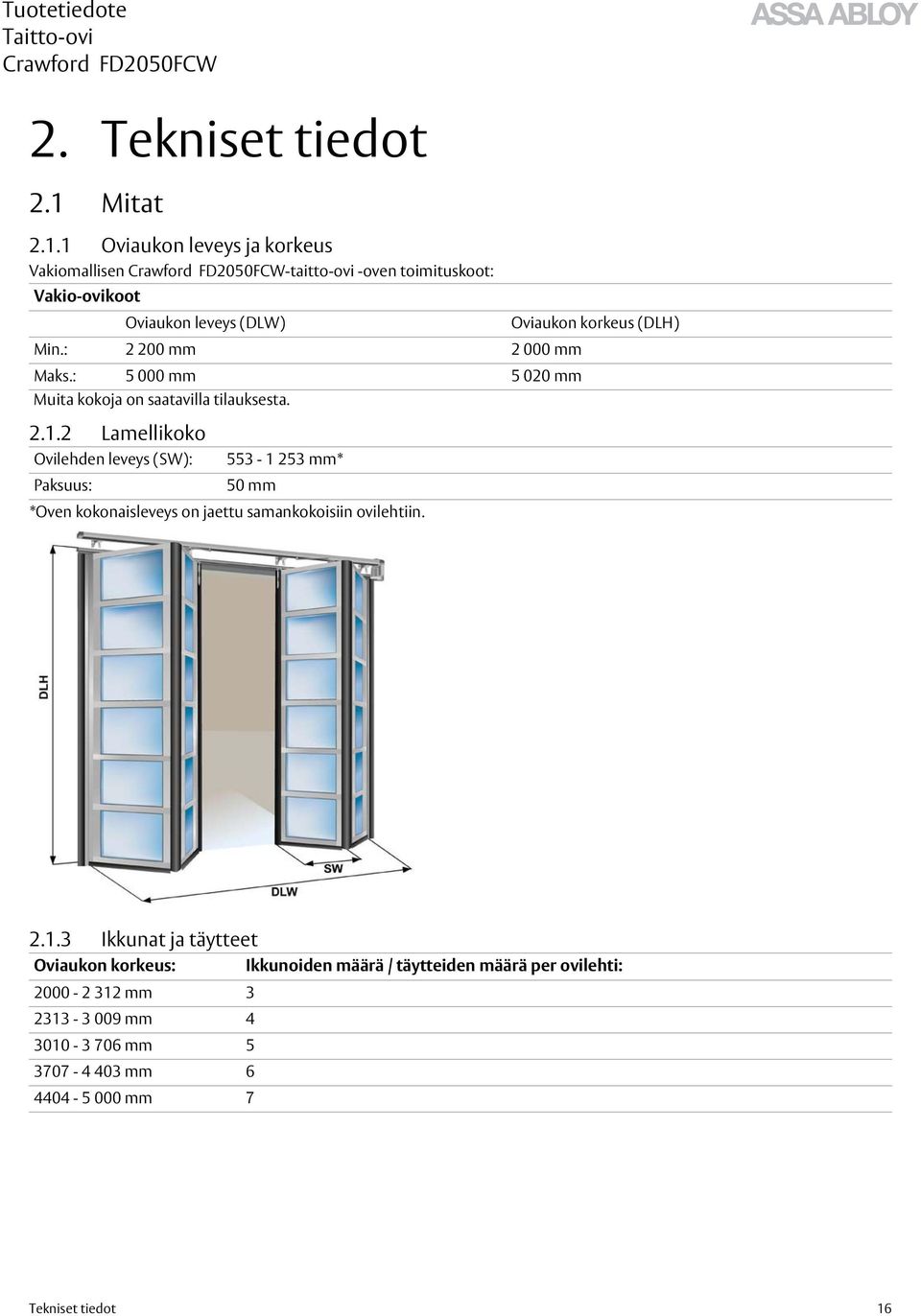

16 2. Tekniset tiedot 2.1 Mitat Oviaukon leveys ja korkeus Vakiomallisen -taitto-ovi -oven toimituskoot: Vakio-ovikoot Oviaukon leveys (DLW) Oviaukon korkeus (DLH) Min.: mm mm Maks.: mm mm Muita kokoja on saatavilla tilauksesta Lamellikoko Ovilehden leveys (SW): Paksuus: mm* 50 mm *Oven kokonaisleveys on jaettu samankokoisiin ovilehtiin Ikkunat ja täytteet Oviaukon korkeus: Ikkunoiden määrä / täytteiden määrä per ovilehti: mm mm mm mm mm 7 Tekniset tiedot 16

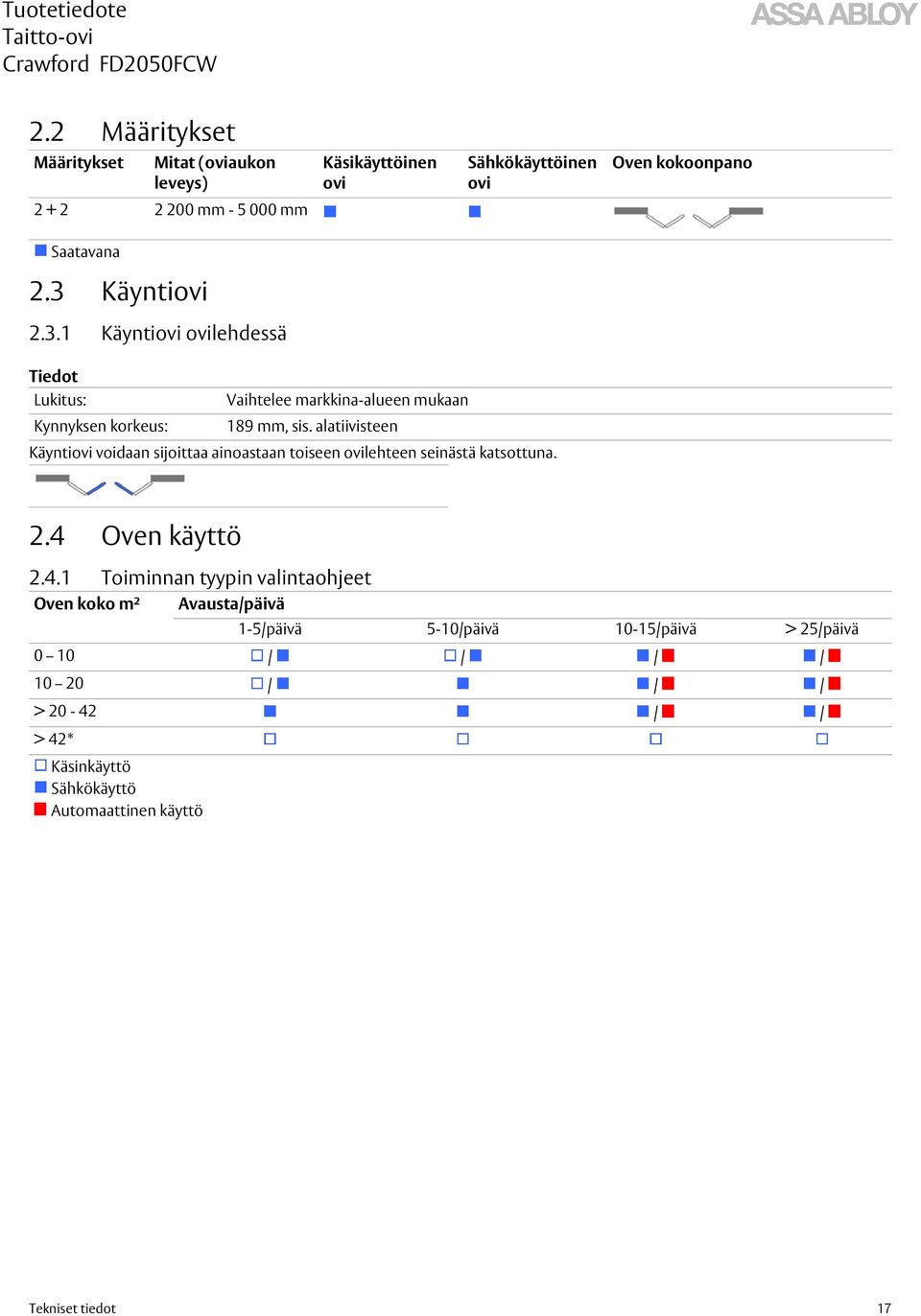

17 2.2 Määritykset Määritykset Mitat (oviaukon leveys) Käsikäyttöinen ovi Sähkökäyttöinen ovi Oven kokoonpano mm mm Saatavana 2.3 Käyntiovi Käyntiovi ovilehdessä Tiedot Lukitus: Vaihtelee markkina-alueen mukaan Kynnyksen korkeus: 189 mm, sis. alatiivisteen Käyntiovi voidaan sijoittaa ainoastaan toiseen ovilehteen seinästä katsottuna. 2.4 Oven käyttö Toiminnan tyypin valintaohjeet Oven koko m² Käsinkäyttö Sähkökäyttö Automaattinen käyttö Avausta/päivä 1-5/päivä 5-10/päivä 10-15/päivä > 25/päivä 0 10 / / / / / / / > / / > 42* Tekniset tiedot 17

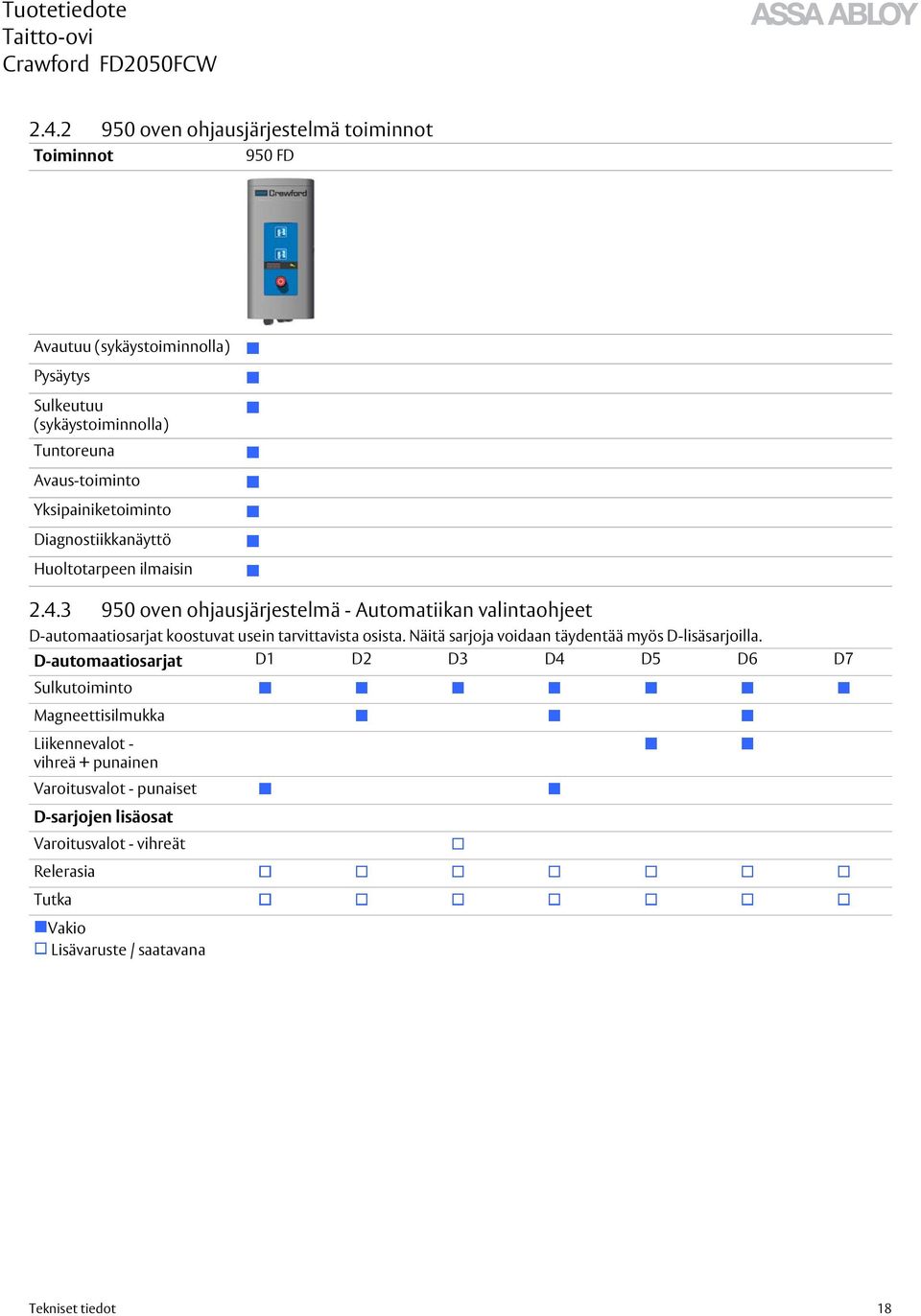

18 oven ohjausjärjestelmä toiminnot Toiminnot 950 FD Avautuu (sykäystoiminnolla) Pysäytys Sulkeutuu (sykäystoiminnolla) Tuntoreuna Avaus-toiminto Yksipainiketoiminto Diagnostiikkanäyttö Huoltotarpeen ilmaisin oven ohjausjärjestelmä - Automatiikan valintaohjeet D-automaatiosarjat koostuvat usein tarvittavista osista. Näitä sarjoja voidaan täydentää myös D-lisäsarjoilla. D-automaatiosarjat D1 D2 D3 D4 D5 D6 D7 Sulkutoiminto Magneettisilmukka Liikennevalot - vihreä + punainen Varoitusvalot - punaiset D-sarjojen lisäosat Varoitusvalot - vihreät Relerasia Tutka Vakio Lisävaruste / saatavana Tekniset tiedot 18

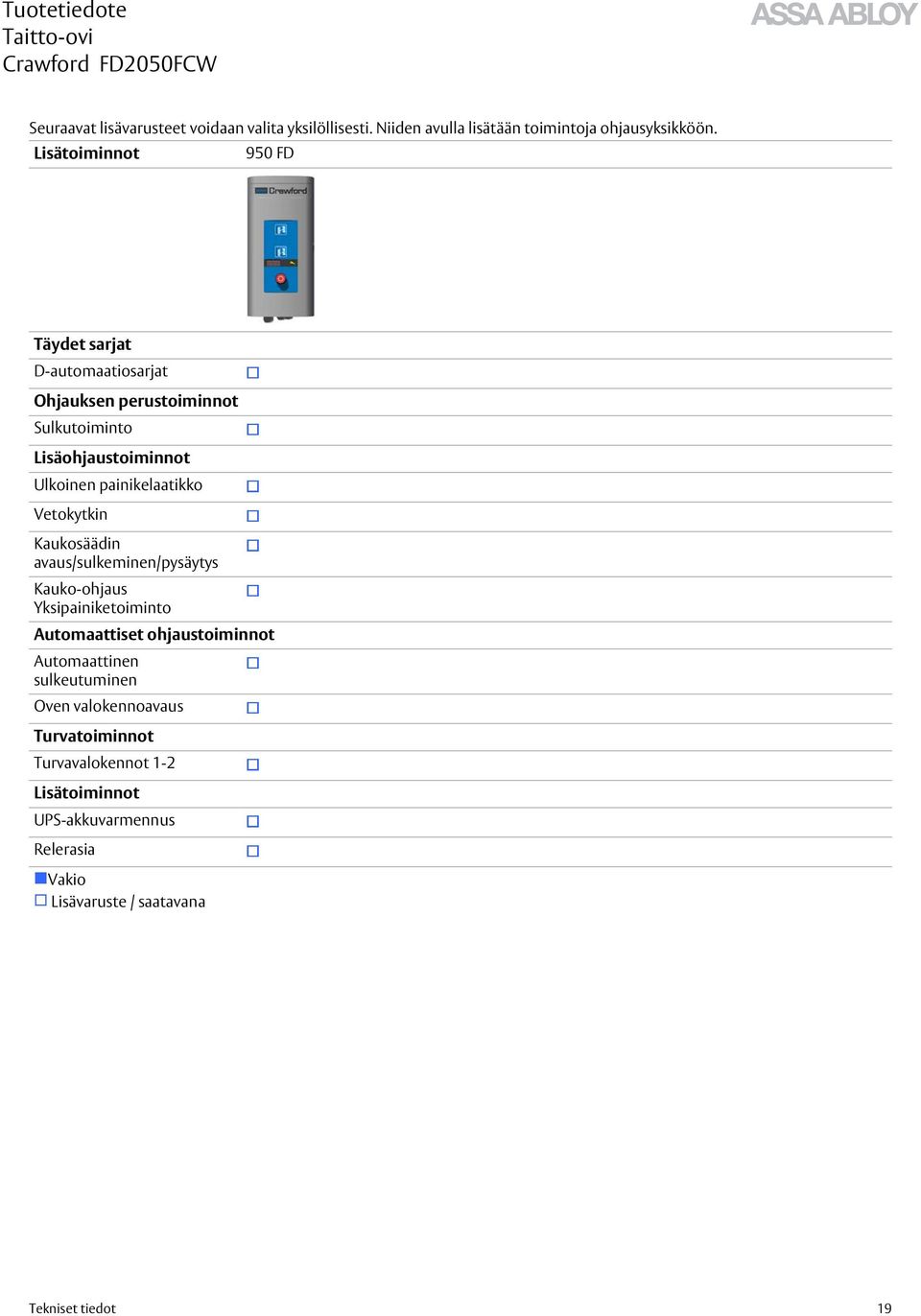

19 Seuraavat lisävarusteet voidaan valita yksilöllisesti. Niiden avulla lisätään toimintoja ohjausyksikköön. Lisätoiminnot 950 FD Täydet sarjat D-automaatiosarjat Ohjauksen perustoiminnot Sulkutoiminto Lisäohjaustoiminnot Ulkoinen painikelaatikko Vetokytkin Kaukosäädin avaus/sulkeminen/pysäytys Kauko-ohjaus Yksipainiketoiminto Automaattiset ohjaustoiminnot Automaattinen sulkeutuminen Oven valokennoavaus Turvatoiminnot Turvavalokennot 1-2 Lisätoiminnot UPS-akkuvarmennus Relerasia Vakio Lisävaruste / saatavana Tekniset tiedot 19

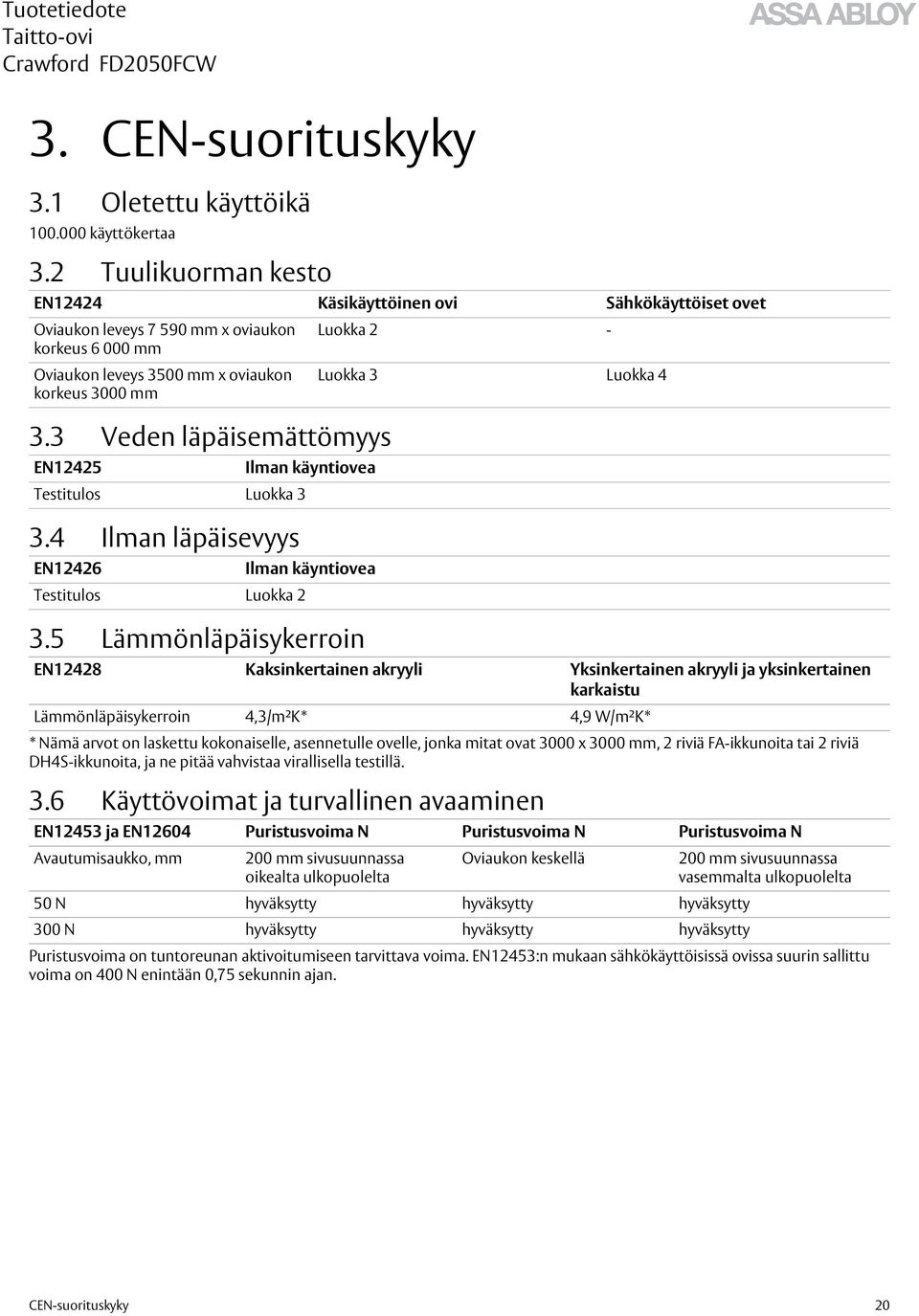

20 3. CEN-suorituskyky 3.1 Oletettu käyttöikä käyttökertaa 3.2 Tuulikuorman kesto EN12424 Käsikäyttöinen ovi Sähkökäyttöiset ovet Oviaukon leveys mm x oviaukon korkeus mm Oviaukon leveys 3500 mm x oviaukon korkeus 3000 mm 3.3 Veden läpäisemättömyys EN12425 Testitulos Luokka Ilman läpäisevyys EN12426 Testitulos Luokka 2 Ilman käyntiovea Ilman käyntiovea 3.5 Lämmönläpäisykerroin Luokka 2 - Luokka 3 Luokka 4 EN12428 Kaksinkertainen akryyli Yksinkertainen akryyli ja yksinkertainen karkaistu Lämmönläpäisykerroin 4,3/m²K* 4,9 W/m²K* * Nämä arvot on laskettu kokonaiselle, asennetulle ovelle, jonka mitat ovat 3000 x 3000 mm, 2 riviä FA-ikkunoita tai 2 riviä DH4S-ikkunoita, ja ne pitää vahvistaa virallisella testillä. 3.6 Käyttövoimat ja turvallinen avaaminen EN12453 ja EN12604 Puristusvoima N Puristusvoima N Puristusvoima N Avautumisaukko, mm 200 mm sivusuunnassa oikealta ulkopuolelta Oviaukon keskellä 200 mm sivusuunnassa vasemmalta ulkopuolelta 50 N hyväksytty hyväksytty hyväksytty 300 N hyväksytty hyväksytty hyväksytty Puristusvoima on tuntoreunan aktivoitumiseen tarvittava voima. EN12453:n mukaan sähkökäyttöisissä ovissa suurin sallittu voima on 400 N enintään 0,75 sekunnin ajan. CEN-suorituskyky 20

21 4. Rakennus- ja tilavaatimukset 4.1 Rakennuksen valmistelu Asennuksen valmistelut -taitto-ovi toimitetaan osina ja asennetaan käyttöpaikalla. Kaikki tarvittavat asennusmateriaalit sisältyvät toimitukseen. Crawford tarjoaa erityisiä asennussarjoja oven asennusta varten kaiken tyyppisiin rakennuksiin. Oven asentamista varten tarvitaan kiinteä asennuspinta, mm sivurakenteelle ja mm ylärakenteelle, oven kokoonpanosta ja ohjaustavasta riippuen. 1) Teräs 2) Puu 3) Tiili ja betoni Sähkövalmistelut Käsikäyttöinen ovi ei tarvitse sähkönsyöttöä. Sähkökäyttöisen oven koneiston käyttöympäristövaatimukset ja sähköliitännät: Syöttöjännite: (+/- 10%) CDM9 FD 230 V AC, 1 vaihe, 50/60 Hz Virransyöttö: 0,5 kw Suojausluokka: IP55, ilman liitosta IP 44 Ovilehtien sallittu enimmäispaino: Käyttölämpötila-alue: 750 kg C* Käyttökerroin: ED = 30 % S3 10 minuuttia, jaksottainen Asennuksen valmistelut: - *) Ovi avautuu normaalilla nopeudella -8 ºC lämpötilaan saakka. Lämpötila-alueella ºC avautumisnopeutta hidastetaan ensimmäisellä käyttökerralla kahden tunnin välein, jotta koneiston käyttöikä pitenee. Lisävarusteena on saatavana lämmitin, jotta ovi toimii lämpötilaan -30 ºC saakka. Rakennus- ja tilavaatimukset 21

22 4.2 Tilan tarve Mitoitustermit Oviaukon leveys = Oviaukon leveys Valoaukon leveys. Oviaukon korkeus = Aukon korkeus Valoaukon korkeus. OH = Oviaukon yläpuolella oleva tila Oviaukon yläpuolelle vaadittava tila. SL = Vasemmalla sivulla oleva tila Oviaukon leveyden viereen vaadittava tila. SR = Oikealla sivulla oleva tila Oviaukon leveyden viereen vaadittava tila. D = Syvyys Ovilehtien liikuttamiseen vaadittava tila. SW = Ovilehden leveys Yksittäisen ovilehden leveys Käsikäyttöisten ovien tilavaatimukset Määritykset SL SR OH Rakennus- ja tilavaatimukset 22

23 4.2.3 Sähkökäyttöisten ovien tilavaatimukset Koneistossa ei muovista suojusta Määritykset Koneisto sijoitettu Koneisto sijoitettu oikealle Koneisto sijoitettu keskelle vasemmalle SL SR OH SL SR OH SL SR OH Koneisto varustettu muovisella suojuksella Määritykset Koneisto sijoitettu Koneisto sijoitettu oikealle Koneisto sijoitettu keskelle vasemmalle SL SR OH SL SR OH SL SR OH * Mitat ovat millimetreissä Syvyys Tarvittava vähimmäissyvyys on ovilehden leveys (SW mm) mm Rakennus- ja tilavaatimukset 23

24 5. Huolto Ennakoiva huolto-ohjelma ja uudenaikaistamispalvelut Kun oviratkaisut ovat osa sujuvaa liiketoimintaasi, on erittäin tärkeää huolehtia niiden hyvästä toiminnasta. ASSA ABLOY Entrance Systems tarjoaa käyttöösi luotettavat huolto- ja uudenaikaistamispalvelut. Ennakoivat huolto-ohjelmat ja uudenaikaistamispalvelut perustuvat kattavaan asiantuntemukseemme kaikista teollisuusovista ja kuormaussiltajärjestelmistä tuotemerkistä riippumatta. Sinua palvelevat ammattitaitoiset huoltoasentajat, joilla on vuosien kokemus huoltotöistä ja asiakastyytyväisyyden varmistamisesta. Ennakoivat huolto-ohjelmat Ammattitaitoisten työntekijöidemme avulla minimoidaan seisokkiajat, energiahäviöt ja odottamattomat ongelmatilanteet. Huolto-organisaatiomme toimii ympäri vuorokauden ja tarjoaa kattavat, kaikkien teollisuusovien sekä kuormausjärjestelmien huoltopalvelut tuotemerkistä riippumatta. Jos haluat varautua mahdollisiin toimintahäiriöihin jo etukäteen, tutustu ennakoiviin huoltopalveluihimme. Lisäksi tarjoamme sisäänkäyntien päivityspalvelut toiveidesi ja liiketoimintatarpeidesi mukaisesti. Pro-Active Care - Liiketoimintasi tarpeisiin räätälöidyt huoltosuunntelmat Säännöllinen huolto voi pidentää laitteidesi käyttöikää ja auttaa ennaltaehkäisemään odottamattomia ongelmatilanteita. Ammattitaitoinen huoltoasentajamme tulee paikan päälle tarvittavine työkaluineen huoltamaan kaikki automaattiset sisäänkäyntiratkaisut tuotemerkistä riippumatta. Pro-Active Bronze Kaikkien Pro-Active-huoltosuunnitelmien periaatteena on, että voit aina luottaa siihen, että laitteesi toiminta, turvallisuus ja optimaalinen suorituskyky varmistetaan säännöllisesti. Huoltosuunnitelmaan sisältyvät suunnitellut käynnit käyttöpaikalla tarpeidesi mukaan. Mahdolliset suunnittelemattomat huoltokäynnit sopimuksen voimassaoloaikana (sis. työn, matkat ja osat) laskutetaan erityisillä Pro-Active Care -huoltohinnoilla. Pro-Active Silver Tämä suunnitelma sisältää kaikki Pro-Active Bronze -tason palvelut, ja lisäksi työaikana tehtäviin huoltokäynteihin sisältyvät työ- ja matkakulut. Ainoa lisäkustannus sopimusaikana tulee mahdollisesti tarvittavista varaosista. Pro-Active Gold Tämä huoltosuunnitelma tarjoaa täydellisen turvan automaattiselle oviratkaisullesi. Suunnitelma sisältää kaikki Pro-Active Silver -sopimuksen edut sekä kaikkien osien vaihdon suunnittelemattoman korjauskäynnin tai suunnitellun huoltokäynnin aikana. Pro-Active Gold tarjoaa erinomaisen vaihtoehdon automaattovien vuosikustannusten budjetointiin. Pro-Active Tailor-Flex Tämä on joustavin huoltopalveluvaihtoehtomme. Pro-Active Care -suunnitelma on asiakkaidemme suunnittelema. Suunnitelma auttaa pitämään huoltokulut yhdenmukaisina yrityksen todellisen budjetin kanssa. Se antaa myös mahdollisuuden lisätä tai poistaa tiettyjä asioita, jotta pysytään budjettitavoitteissa samalla, kun turvallisuus ja suorituskyky pysyvät asianmukaisella tasolla. Uudenaikaistaminen Ovet ovat pitkäkestoinen sijoitus, jonka tulee toimia aina parhaalla mahdollisella tavalla. Tuotteet kehittyvät jatkuvasti, samoin kuin voimassa olevat määräykset ja liiketoimintasi. Voimme auttaa sinua säätämään energiaa ja noudattamaan uusimpia voimassa olevia säädöksiä. Tarjoamme neuvontapalveluita ja uudenaikaistamissarjoja vanhentuneille oviratkaisuille. Näin varmistetaan, että ovesi täyttävät uusimmat määräykset ja toimivat optimaalisesti monien vuosien ajan. Re-Active-sopimus Corrective SafetyCheck Pro-Active Bronze Ennakoiva Pro-Active Care -huolto Pro-Active Silver Pro-Active Gold Pro-Active Tailor-Flex Muut räätälöidyt palvelut, kuten vasteaika, raportointi ja erityinen käyttäjäkoulutus Kuluneiden osien vaihto ennakoivan kulutustarvikkeiden vaihto-ohjelman mukaisesti Varaosien vaihto osien rikkoutuessa Lisähuoltokäyntien matka- ja työkulut Ennakoivat huoltokäynnit 1-4 kertaa vuodessa Ennakoivien huoltokäyntien matka- ja työkulut Nopea reagoimisaika ja ensisijainen oikeus huoltokäynteihin vuorokauden ympäri Suunniteltu ennakoiva huolto, joka vastaa markkinoiden vaativimpia standardeja Voimassa olevien sääntöjen ja määräysten mukaiset turvallisuus- ja laatutarkastukset. Dokumentoidut testitulokset Laitteiden tilasta, analyyseistä ja huolloista laadittu dokumentointi paikan päällä Korkeasti koulutetut, ammattitaitoiset huoltoteknikot, joilla on laaja tietotaito, uusimman teknologian työkalut sekä asianmukaiset varaosat* Räätälöity, ammattimainen Hotline-asiakaspalvelu = Sisältyy vakiona = Saatavilla erikoishintaan * Hyvin varustetut huoltoautot, jotka on varustettu aidoilla ja uusilla varaosilla Huolto 24

25 Sisällysluettelo Numerics 1-kanavaiset turvavalokennot kanavaiset turvavalokennot oven ohjausjärjestelmä - Automatiikan valintaohjeet oven ohjausjärjestelmä Oven ohjausjärjestelmä oven ohjausjärjestelmä toiminnot 18 A Alatiiviste...9 Asennuksen valmistelut Automaattinen sulkeutuminen Automaattiset ohjaustoiminnot C CDM9 FD Käyttökoneisto CDM9-koneisto CEN-suorituskyky D DH4S...7 E Energiansäästö F FA...8 FA1...8 FA2...8 H Huolto I Ikkunat...7 Ikkunat ja täytteet Ilman läpäisevyys K Kahva Käsikäyttöinen ovi Käsikäyttöisten ovien tilavaatimukset 22 Kauko-ohjaus Käyntiovi... 10, 17 Käyntiovi ovilehdessä... 10, 17 Käyttövoimat ja turvallinen avaaminen 20 Keskiosat...8 Kiinteät lamellit Kuormaussiltojen hallinta Kuvaus...6 L Lamellikoko Lämmönläpäisykerroin Liikennavalot punainen ja vihreä Lisätoiminnot Lisävarusteet...6 Lukkosalpa Lukot M Määritykset Magneettisilmukka Materiaali...7 Mitat Mitoitustermit O Ohjauksen perustoiminnot Ohjauslaitteet ja automatiikka Oletettu käyttöikä Ominaisuudet...3 Oven käyttö Oven valokennoavaus Oviaukon leveys ja korkeus Ovilehdet...7 Ovilehtien välinen tiiviste...9 R Rakenne...7 Rakennuksen valmistelu Rakennus- ja tilavaatimukset Relerasia S Sähkökäyttö Sähkökäyttöinen ovi Sähkökäyttöisten ovien tilavaatimukset 23 Sähkövalmistelut SH...7 Sivukansi...9 Sivutiiviste...9 Sulkutoiminto Suorituskyky...3 Sylinterilukko Syvyys T Tekijänoikeutta ja vastuuvapauslauseketta koskeva huomautus...2 Tekniset tiedot...3, 16 Tiivisteet...9 Tilan tarve Toiminnan tyypin valintaohjeet Toimitilojen hallinta Tuntoreuna Tuntoreunan tiiviste...9 Turvallisuuden parantaminen Turvatoiminnot Tutka Tuulikuorman kesto U Ulkoinen painikelaatikko Ulkoiset ohjaustoiminnot UPS-akkuvarmennus

26 V Vakio...6 Vakiovärit...7 Valvontajärjestelmät Varoitusvalot - punaiset Varoitusvalot - vihreät Veden läpäisemättömyys Vetokytkin Y Ylätiiviste...9 Yleistä

27 27

28 ASSA ABLOY Entrance Systems on johtava automatisoitujen oviratkaisujen toimittaja. Niiden avulla varmistetaan, että tavarat ja ihmiset liikkuvat tehokkaasti. Tuotemerkkimme Besam, Crawford, Megadoor ja Albany ovat maailmanlaajuisesti tunnettuja ja niiden avulla voimme tarjota tuotteita ja palveluita loppukäyttäjille, jotka haluavat turvallisuutta, varmuutta, mukavuutta ja kestävää kehitystä. ASSA ABLOY Entrance Systems on ASSA ABLOY -konserniin kuuluva liiketoimintaryhmä. assaabloyentrance.com Q3, ASSA ABLOY Entrance Systems assaabloyentrance.com
