1 Käyttöohje EUROPORT EPA900 Ultra-Compact 900-Watt 8-Channel Portable PA System with Digital Effects and FBQ Feedback Detection

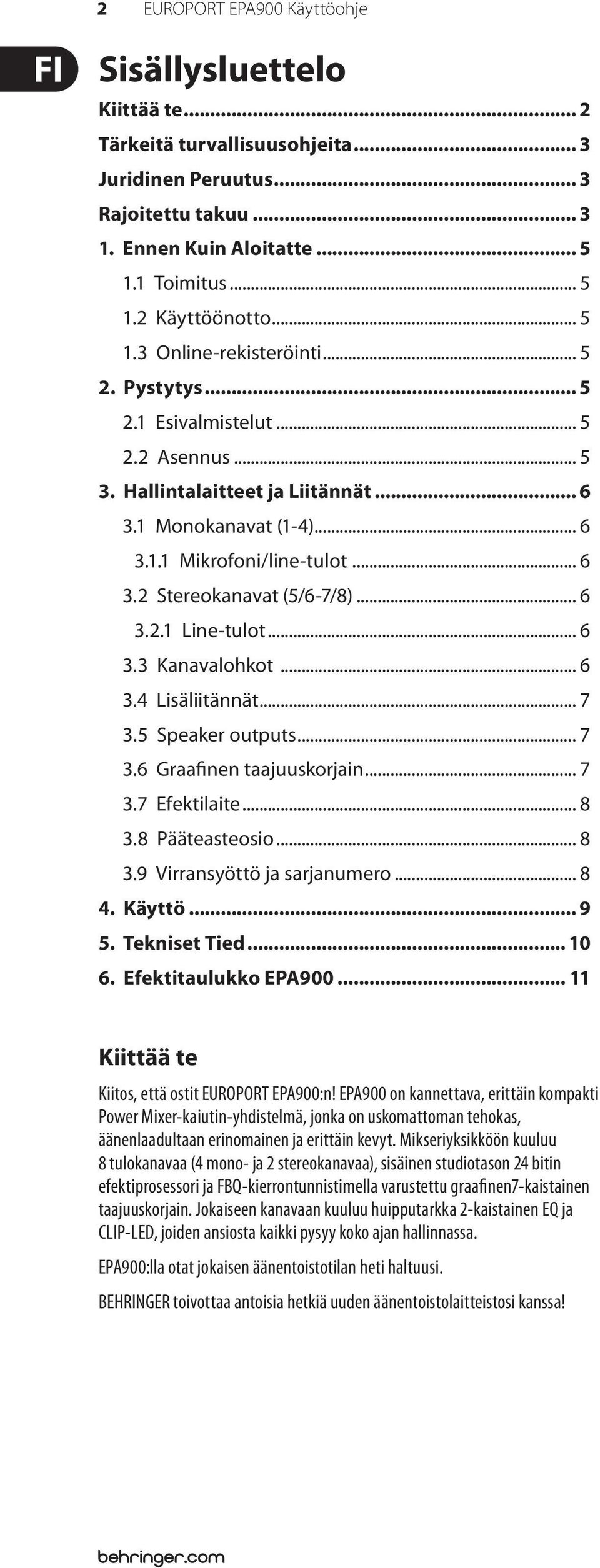

2 2 EUROPORT EPA900 Käyttöohje Sisällysluettelo Kiittää te... 2 Tärkeitä turvallisuusohjeita... 3 Juridinen Peruutus... 3 Rajoitettu takuu Ennen Kuin Aloitatte Toimitus Käyttöönotto Online-rekisteröinti Pystytys Esivalmistelut Asennus Hallintalaitteet ja Liitännät Monokanavat (1-4) Mikrofoni/line-tulot Stereokanavat (5/6-7/8) Line-tulot Kanavalohkot Lisäliitännät Speaker outputs Graafinen taajuuskorjain Efektilaite Pääteasteosio Virransyöttö ja sarjanumero Käyttö Tekniset Tied Efektitaulukko EPA Kiittää te Kiitos, että ostit EUROPORT EPA900:n! EPA900 on kannettava, erittäin kompakti Power Mixer-kaiutin-yhdistelmä, jonka on uskomattoman tehokas, äänenlaadultaan erinomainen ja erittäin kevyt. Mikseriyksikköön kuuluu 8 tulokanavaa (4 mono- ja 2 stereokanavaa), sisäinen studiotason 24 bitin efektiprosessori ja FBQ-kierrontunnistimella varustettu graafinen7-kaistainen taajuuskorjain. Jokaiseen kanavaan kuuluu huipputarkka 2-kaistainen EQ ja CLIP-LED, joiden ansiosta kaikki pysyy koko ajan hallinnassa. EPA900:lla otat jokaisen äänentoistotilan heti haltuusi. BEHRINGER toivottaa antoisia hetkiä uuden äänentoistolaitteistosi kanssa!

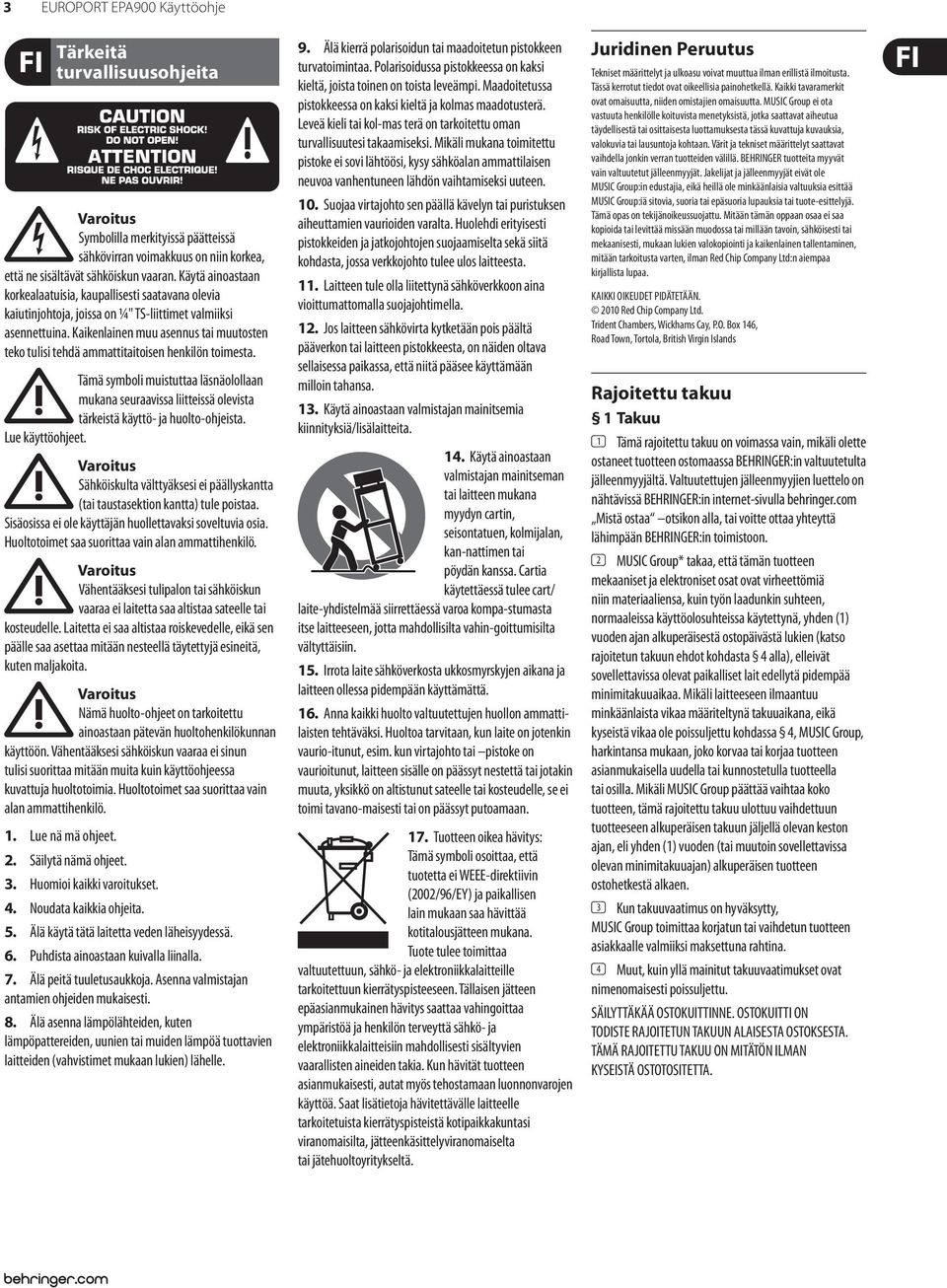

3 3 EUROPORT EPA900 Käyttöohje Tärkeitä turvallisuusohjeita Varoitus Symbolilla merkityissä päätteissä sähkövirran voimakkuus on niin korkea, että ne sisältävät sähköiskun vaaran. Käytä ainoastaan korkealaatuisia, kaupallisesti saatavana olevia kaiutinjohtoja, joissa on ¼" TS-liittimet valmiiksi asennettuina. Kaikenlainen muu asennus tai muutosten teko tulisi tehdä ammattitaitoisen henkilön toimesta. Tämä symboli muistuttaa läsnäolollaan mukana seuraavissa liitteissä olevista tärkeistä käyttö- ja huolto-ohjeista. Lue käyttöohjeet. Varoitus Sähköiskulta välttyäksesi ei päällyskantta (tai taustasektion kantta) tule poistaa. Sisäosissa ei ole käyttäjän huollettavaksi soveltuvia osia. Huoltotoimet saa suorittaa vain alan ammattihenkilö. Varoitus Vähentääksesi tulipalon tai sähköiskun vaaraa ei laitetta saa altistaa sateelle tai kosteudelle. Laitetta ei saa altistaa roiskevedelle, eikä sen päälle saa asettaa mitään nesteellä täytettyjä esineitä, kuten maljakoita. Varoitus Nämä huolto-ohjeet on tarkoitettu ainoastaan pätevän huoltohenkilökunnan käyttöön. Vähentääksesi sähköiskun vaaraa ei sinun tulisi suorittaa mitään muita kuin käyttöohjeessa kuvattuja huoltotoimia. Huoltotoimet saa suorittaa vain alan ammattihenkilö. 1. Lue nä mä ohjeet. 2. Säilytä nämä ohjeet. 3. Huomioi kaikki varoitukset. 4. Noudata kaikkia ohjeita. 5. Älä käytä tätä laitetta veden läheisyydessä. 6. Puhdista ainoastaan kuivalla liinalla. 7. Älä peitä tuuletusaukkoja. Asenna valmistajan antamien ohjeiden mukaisesti. 8. Älä asenna lämpölähteiden, kuten lämpöpattereiden, uunien tai muiden lämpöä tuottavien laitteiden (vahvistimet mukaan lukien) lähelle. 9. Älä kierrä polarisoidun tai maadoitetun pistokkeen turvatoimintaa. Polarisoidussa pistokkeessa on kaksi kieltä, joista toinen on toista leveämpi. Maadoitetussa pistokkeessa on kaksi kieltä ja kolmas maadotusterä. Leveä kieli tai kol-mas terä on tarkoitettu oman turvallisuutesi takaamiseksi. Mikäli mukana toimitettu pistoke ei sovi lähtöösi, kysy sähköalan ammattilaisen neuvoa vanhentuneen lähdön vaihtamiseksi uuteen. 10. Suojaa virtajohto sen päällä kävelyn tai puristuksen aiheuttamien vaurioiden varalta. Huolehdi erityisesti pistokkeiden ja jatkojohtojen suojaamiselta sekä siitä kohdasta, jossa verkkojohto tulee ulos laitteesta. 11. Laitteen tule olla liitettynä sähköverkkoon aina vioittumattomalla suojajohtimella. 12. Jos laitteen sähkövirta kytketään pois päältä pääverkon tai laitteen pistokkeesta, on näiden oltava sellaisessa paikassa, että niitä pääsee käyttämään milloin tahansa. 13. Käytä ainoastaan valmistajan mainitsemia kiinnityksiä/lisälaitteita. 14. Käytä ainoastaan valmistajan mainitseman tai laitteen mukana myydyn cartin, seisontatuen, kolmijalan, kan-nattimen tai pöydän kanssa. Cartia käytettäessä tulee cart/ laite-yhdistelmää siirrettäessä varoa kompa-stumasta itse laitteeseen, jotta mahdollisilta vahin-goittumisilta vältyttäisiin. 15. Irrota laite sähköverkosta ukkosmyrskyjen aikana ja laitteen ollessa pidempään käyttämättä. 16. Anna kaikki huolto valtuutettujen huollon ammattilaisten tehtäväksi. Huoltoa tarvitaan, kun laite on jotenkin vaurio-itunut, esim. kun virtajohto tai pistoke on vaurioitunut, laitteen sisälle on päässyt nestettä tai jotakin muuta, yksikkö on altistunut sateelle tai kosteudelle, se ei toimi tavano-maisesti tai on päässyt putoamaan. 17. Tuotteen oikea hävitys: Tämä symboli osoittaa, että tuotetta ei WEEE-direktiivin (2002/96/EY) ja paikallisen lain mukaan saa hävittää kotitalousjätteen mukana. Tuote tulee toimittaa valtuutettuun, sähkö- ja elektroniikkalaitteille tarkoitettuun kierrätyspisteeseen. Tällaisen jätteen epäasianmukainen hävitys saattaa vahingoittaa ympäristöä ja henkilön terveyttä sähkö- ja elektroniikkalaitteisiin mahdollisesti sisältyvien vaarallisten aineiden takia. Kun hävität tuotteen asianmukaisesti, autat myös tehostamaan luonnonvarojen käyttöä. Saat lisätietoja hävitettävälle laitteelle tarkoitetuista kierrätyspisteistä kotipaikkakuntasi viranomaisilta, jätteenkäsittelyviranomaiselta tai jätehuoltoyritykseltä. Juridinen Peruutus Tekniset määrittelyt ja ulkoasu voivat muuttua ilman erillistä ilmoitusta. Tässä kerrotut tiedot ovat oikeellisia painohetkellä. Kaikki tavaramerkit ovat omaisuutta, niiden omistajien omaisuutta. MUSIC Group ei ota vastuuta henkilölle koituvista menetyksistä, jotka saattavat aiheutua täydellisestä tai osittaisesta luottamuksesta tässä kuvattuja kuvauksia, valokuvia tai lausuntoja kohtaan. Värit ja tekniset määrittelyt saattavat vaihdella jonkin verran tuotteiden välillä. BEHRINGER tuotteita myyvät vain valtuutetut jälleenmyyjät. Jakelijat ja jälleenmyyjät eivät ole MUSIC Group:in edustajia, eikä heillä ole minkäänlaisia valtuuksia esittää MUSIC Group:iä sitovia, suoria tai epäsuoria lupauksia tai tuote-esittelyjä. Tämä opas on tekijänoikeussuojattu. Mitään tämän oppaan osaa ei saa kopioida tai levittää missään muodossa tai millään tavoin, sähköisesti tai mekaanisesti, mukaan lukien valokopiointi ja kaikenlainen tallentaminen, mitään tarkoitusta varten, ilman Red Chip Company Ltd:n aiempaa kirjallista lupaa. KAIKKI OIKEUDET PIDÄTETÄÄN Red Chip Company Ltd. Trident Chambers, Wickhams Cay, P.O. Box 146, Road Town, Tortola, British Virgin Islands Rajoitettu takuu 1 Takuu (1) Tämä rajoitettu takuu on voimassa vain, mikäli olette ostaneet tuotteen ostomaassa BEHRINGER:in valtuutetulta jälleenmyyjältä. Valtuutettujen jälleenmyyjien luettelo on nähtävissä BEHRINGER:in internet-sivulla behringer. com Mistä ostaa otsikon alla, tai voitte ottaa yhteyttä lähimpään BEHRINGER:in toimistoon. (2) MUSIC Group* takaa, että tämän tuotteen mekaaniset ja elektroniset osat ovat virheettömiä niin materiaaliensa, kuin työn laadunkin suhteen, normaaleissa käyttöolosuhteissa käytettynä, yhden (1) vuoden ajan alkuperäisestä ostopäivästä lukien (katso rajoitetun takuun ehdot kohdasta 4 alla), elleivät sovellettavissa olevat paikalliset lait edellytä pidempää minimitakuuaikaa. Mikäli laitteeseen ilmaantuu minkäänlaista vikaa määriteltynä takuuaikana, eikä kyseistä vikaa ole poissuljettu kohdassa 4, MUSIC Group, harkintansa mukaan, joko korvaa tai korjaa tuotteen asianmukaisella uudella tai kunnostetulla tuotteella tai osilla. Mikäli MUSIC Group päättää vaihtaa koko tuotteen, tämä rajoitettu takuu ulottuu vaihdettuun tuotteeseen alkuperäisen takuun jäljellä olevan keston ajan, eli yhden (1) vuoden (tai muutoin sovellettavissa olevan minimitakuuajan) alkuperäisen tuotteen ostohetkestä alkaen. (3) Kun takuuvaatimus on hyväksytty, MUSIC Group toimittaa korjatun tai vaihdetun tuotteen asiakkaalle valmiiksi maksettuna rahtina. (4) Muut, kuin yllä mainitut takuuvaatimukset ovat nimenomaisesti poissuljettu. SÄILYTTÄKÄÄ OSTOKUITTINNE. OSTOKUITTI ON TODISTE RAJOITETUN TAKUUN ALAISESTA OSTOKSESTA. TÄMÄ RAJOITETTU TAKUU ON MITÄTÖN ILMAN KYSEISTÄ OSTOTOSITETTA. Juri Rajo

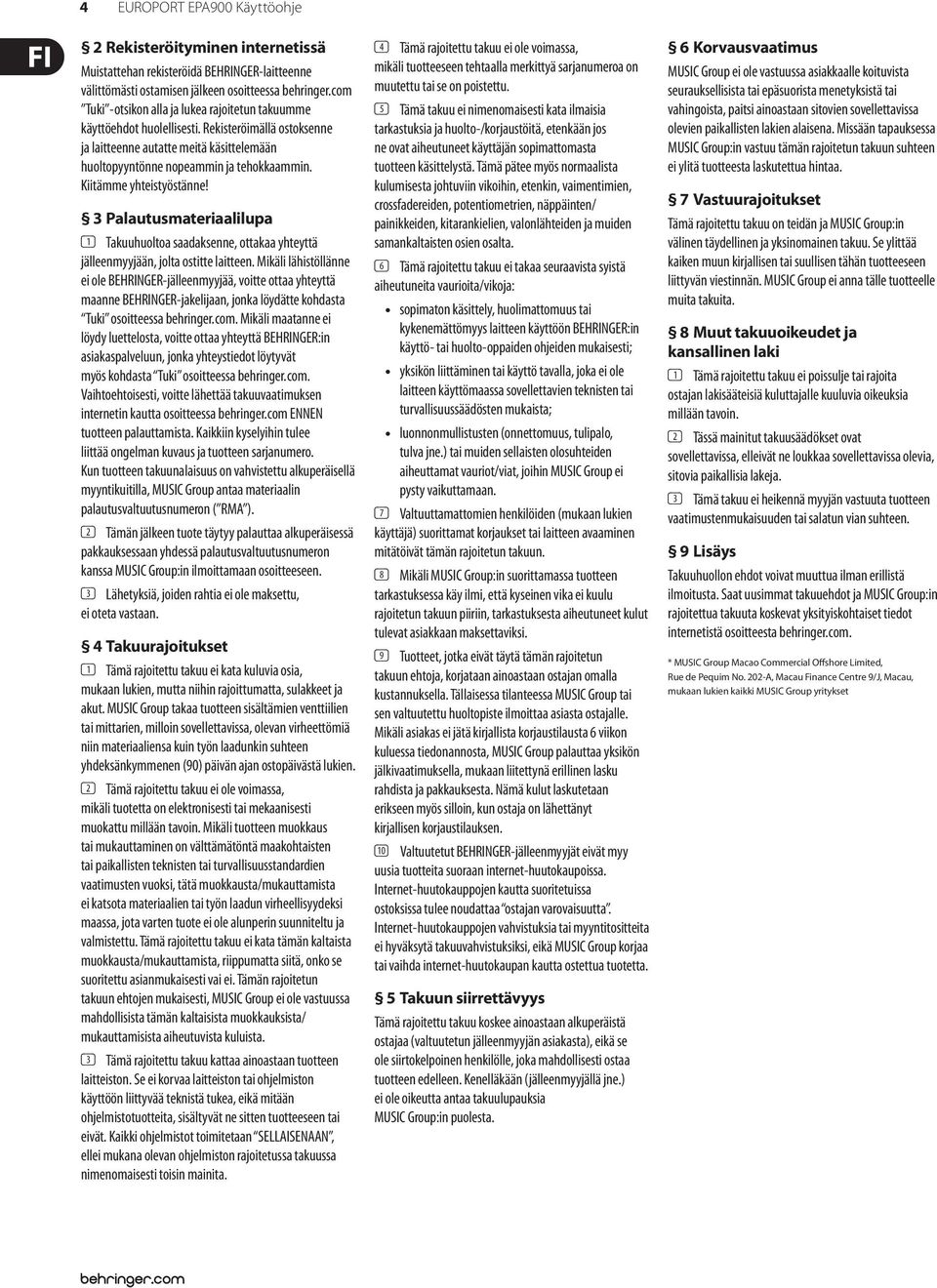

4 4 EUROPORT EPA900 Käyttöohje 2 Rekisteröityminen internetissä Muistattehan rekisteröidä BEHRINGER-laitteenne välittömästi ostamisen jälkeen osoitteessa behringer. com Tuki -otsikon alla ja lukea rajoitetun takuumme käyttöehdot huolellisesti. Rekisteröimällä ostoksenne ja laitteenne autatte meitä käsittelemään huoltopyyntönne nopeammin ja tehokkaammin. Kiitämme yhteistyöstänne! 3 Palautusmateriaalilupa (1) Takuuhuoltoa saadaksenne, ottakaa yhteyttä jälleenmyyjään, jolta ostitte laitteen. Mikäli lähistöllänne ei ole BEHRINGER-jälleenmyyjää, voitte ottaa yhteyttä maanne BEHRINGER-jakelijaan, jonka löydätte kohdasta Tuki osoitteessa behringer. com. Mikäli maatanne ei löydy luettelosta, voitte ottaa yhteyttä BEHRINGER:in asiakaspalveluun, jonka yhteystiedot löytyvät myös kohdasta Tuki osoitteessa behringer. com. Vaihtoehtoisesti, voitte lähettää takuuvaatimuksen internetin kautta osoitteessa behringer. com ENNEN tuotteen palauttamista. Kaikkiin kyselyihin tulee liittää ongelman kuvaus ja tuotteen sarjanumero. Kun tuotteen takuunalaisuus on vahvistettu alkuperäisellä myyntikuitilla, MUSIC Group antaa materiaalin palautusvaltuutusnumeron ( RMA ). (2) Tämän jälkeen tuote täytyy palauttaa alkuperäisessä pakkauksessaan yhdessä palautusvaltuutusnumeron kanssa MUSIC Group:in ilmoittamaan osoitteeseen. (3) Lähetyksiä, joiden rahtia ei ole maksettu, ei oteta vastaan. 4 Takuurajoitukset (1) Tämä rajoitettu takuu ei kata kuluvia osia, mukaan lukien, mutta niihin rajoittumatta, sulakkeet ja akut. MUSIC Group takaa tuotteen sisältämien venttiilien tai mittarien, milloin sovellettavissa, olevan virheettömiä niin materiaaliensa kuin työn laadunkin suhteen yhdeksänkymmenen (90) päivän ajan ostopäivästä lukien. (2) Tämä rajoitettu takuu ei ole voimassa, mikäli tuotetta on elektronisesti tai mekaanisesti muokattu millään tavoin. Mikäli tuotteen muokkaus tai mukauttaminen on välttämätöntä maakohtaisten tai paikallisten teknisten tai turvallisuusstandardien vaatimusten vuoksi, tätä muokkausta/mukauttamista ei katsota materiaalien tai työn laadun virheellisyydeksi maassa, jota varten tuote ei ole alunperin suunniteltu ja valmistettu. Tämä rajoitettu takuu ei kata tämän kaltaista muokkausta/mukauttamista, riippumatta siitä, onko se suoritettu asianmukaisesti vai ei. Tämän rajoitetun takuun ehtojen mukaisesti, MUSIC Group ei ole vastuussa mahdollisista tämän kaltaisista muokkauksista/ mukauttamisista aiheutuvista kuluista. (3) Tämä rajoitettu takuu kattaa ainoastaan tuotteen laitteiston. Se ei korvaa laitteiston tai ohjelmiston käyttöön liittyvää teknistä tukea, eikä mitään ohjelmistotuotteita, sisältyvät ne sitten tuotteeseen tai eivät. Kaikki ohjelmistot toimitetaan SELLAISENAAN, ellei mukana olevan ohjelmiston rajoitetussa takuussa nimenomaisesti toisin mainita. (4) Tämä rajoitettu takuu ei ole voimassa, mikäli tuotteeseen tehtaalla merkittyä sarjanumeroa on muutettu tai se on poistettu. (5) Tämä takuu ei nimenomaisesti kata ilmaisia tarkastuksia ja huolto-/korjaustöitä, etenkään jos ne ovat aiheutuneet käyttäjän sopimattomasta tuotteen käsittelystä. Tämä pätee myös normaalista kulumisesta johtuviin vikoihin, etenkin, vaimentimien, crossfadereiden, potentiometrien, näppäinten/ painikkeiden, kitarankielien, valonlähteiden ja muiden samankaltaisten osien osalta. (6) Tämä rajoitettu takuu ei takaa seuraavista syistä aiheutuneita vaurioita/vikoja: sopimaton käsittely, huolimattomuus tai kykenemättömyys laitteen käyttöön BEHRINGER:in käyttö- tai huolto-oppaiden ohjeiden mukaisesti; yksikön liittäminen tai käyttö tavalla, joka ei ole laitteen käyttömaassa sovellettavien teknisten tai turvallisuussäädösten mukaista; luonnonmullistusten (onnettomuus, tulipalo, tulva jne.) tai muiden sellaisten olosuhteiden aiheuttamat vauriot/viat, joihin MUSIC Group ei pysty vaikuttamaan. (7) Valtuuttamattomien henkilöiden (mukaan lukien käyttäjä) suorittamat korjaukset tai laitteen avaaminen mitätöivät tämän rajoitetun takuun. (8) Mikäli MUSIC Group:in suorittamassa tuotteen tarkastuksessa käy ilmi, että kyseinen vika ei kuulu rajoitetun takuun piiriin, tarkastuksesta aiheutuneet kulut tulevat asiakkaan maksettaviksi. (9) Tuotteet, jotka eivät täytä tämän rajoitetun takuun ehtoja, korjataan ainoastaan ostajan omalla kustannuksella. Tällaisessa tilanteessa MUSIC Group tai sen valtuutettu huoltopiste ilmoittaa asiasta ostajalle. Mikäli asiakas ei jätä kirjallista korjaustilausta 6 viikon kuluessa tiedonannosta, MUSIC Group palauttaa yksikön jälkivaatimuksella, mukaan liitettynä erillinen lasku rahdista ja pakkauksesta. Nämä kulut laskutetaan erikseen myös silloin, kun ostaja on lähettänyt kirjallisen korjaustilauksen. (10) Valtuutetut BEHRINGER-jälleenmyyjät eivät myy uusia tuotteita suoraan internet-huutokaupoissa. Internet-huutokauppojen kautta suoritetuissa ostoksissa tulee noudattaa ostajan varovaisuutta. Internet- huutokauppojen vahvistuksia tai myyntitositteita ei hyväksytä takuuvahvistuksiksi, eikä MUSIC Group korjaa tai vaihda internet-huutokaupan kautta ostettua tuotetta. 5 Takuun siirrettävyys Tämä rajoitettu takuu koskee ainoastaan alkuperäistä ostajaa (valtuutetun jälleenmyyjän asiakasta), eikä se ole siirtokelpoinen henkilölle, joka mahdollisesti ostaa tuotteen edelleen. Kenelläkään (jälleenmyyjällä jne.) ei ole oikeutta antaa takuulupauksia MUSIC Group:in puolesta. 6 Korvausvaatimus MUSIC Group ei ole vastuussa asiakkaalle koituvista seurauksellisista tai epäsuorista menetyksistä tai vahingoista, paitsi ainoastaan sitovien sovellettavissa olevien paikallisten lakien alaisena. Missään tapauksessa MUSIC Group:in vastuu tämän rajoitetun takuun suhteen ei ylitä tuotteesta laskutettua hintaa. 7 Vastuurajoitukset Tämä rajoitettu takuu on teidän ja MUSIC Group:in välinen täydellinen ja yksinomainen takuu. Se ylittää kaiken muun kirjallisen tai suullisen tähän tuotteeseen liittyvän viestinnän. MUSIC Group ei anna tälle tuotteelle muita takuita. 8 Muut takuuoikeudet ja kansallinen laki (1) Tämä rajoitettu takuu ei poissulje tai rajoita ostajan lakisääteisiä kuluttajalle kuuluvia oikeuksia millään tavoin. (2) Tässä mainitut takuusäädökset ovat sovellettavissa, elleivät ne loukkaa sovellettavissa olevia, sitovia paikallisia lakeja. (3) Tämä takuu ei heikennä myyjän vastuuta tuotteen vaatimustenmukaisuuden tai salatun vian suhteen. 9 Lisäys Takuuhuollon ehdot voivat muuttua ilman erillistä ilmoitusta. Saat uusimmat takuuehdot ja MUSIC Group:in rajoitettua takuuta koskevat yksityiskohtaiset tiedot internetistä osoitteesta behringer. com. * MUSIC Group Macao Commercial Offshore Limited, Rue de Pequim No. 202-A, Macau Finance Centre 9/J, Macau, mukaan lukien kaikki MUSIC Group yritykset

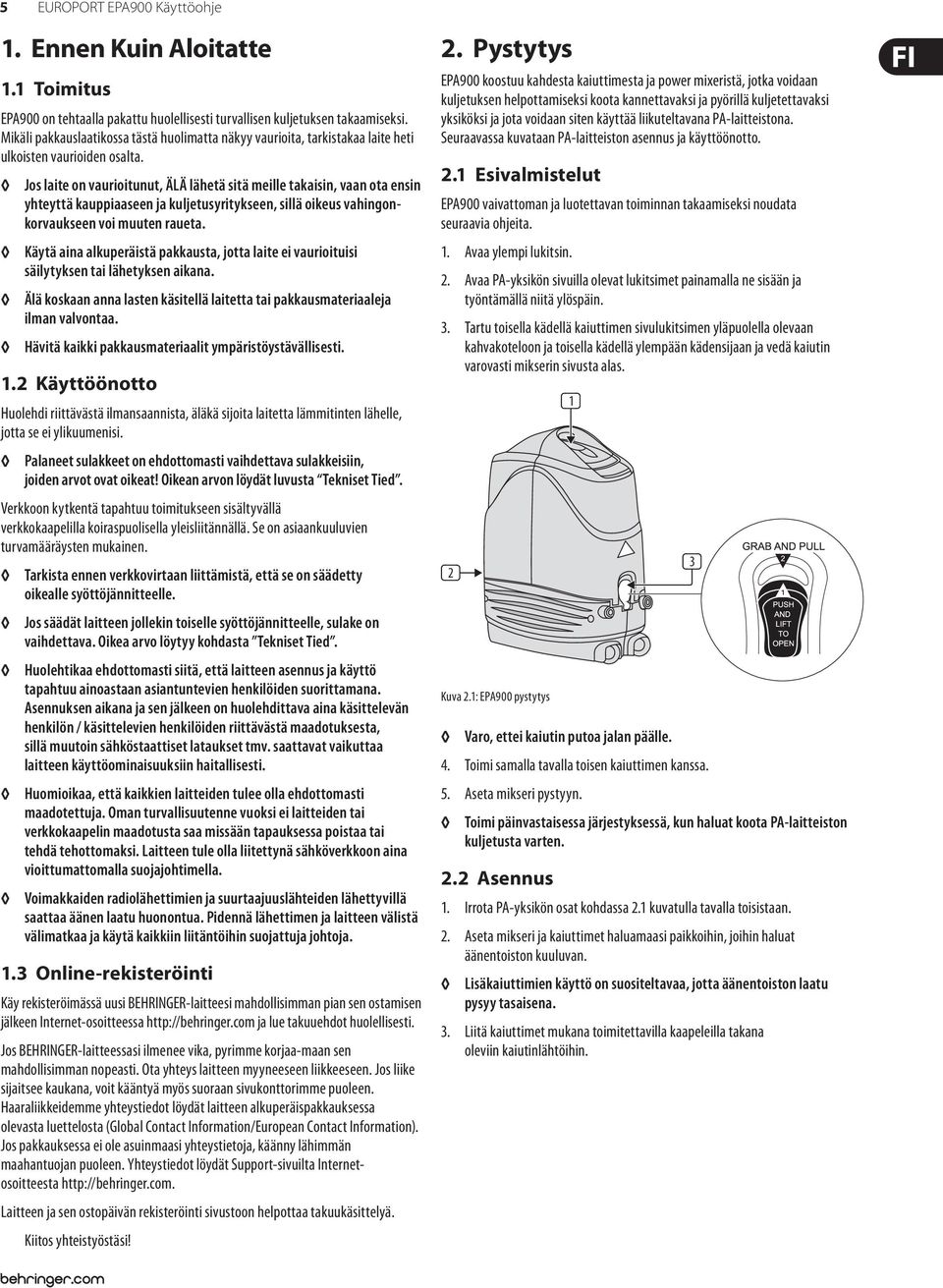

5 5 EUROPORT EPA900 Käyttöohje Ennen Kuin Aloitatte Toimitus EPA900 on tehtaalla pakattu huolellisesti turvallisen kuljetuksen takaamiseksi. Mikäli pakkauslaatikossa tästä huolimatta näkyy vaurioita, tarkistakaa laite heti ulkoisten vaurioiden osalta. 1.2 Jos laite on vaurioitunut, ÄLÄ lähetä sitä meille takaisin, vaan ota ensin yhteyttä kauppiaaseen ja kuljetusyritykseen, sillä oikeus vahingonkorvaukseen voi muuten raueta. Käytä aina alkuperäistä pakkausta, jotta laite ei vaurioituisi säilytyksen tai lähetyksen aikana. Älä koskaan anna lasten käsitellä laitetta tai pakkausmateriaaleja ilman valvontaa. Hävitä kaikki pakkausmateriaalit ympäristö ystävällisesti. Käyttöönotto Huolehdi riittävästä ilmansaannista, äläkä sijoita laitetta lämmitinten lähelle, jotta se ei ylikuumenisi. Palaneet sulakkeet on ehdottomasti vaihdettava sulakkeisiin, joiden arvot ovat oikeat! Oikean arvon löydät luvusta Tekniset Tied. Verkkoon kytkentä tapahtuu toimitukseen sisältyvällä verkkokaapelilla koiraspuolisella yleisliitännällä. Se on asiaankuuluvien turvamääräysten mukainen. 1.3 Tarkista ennen verkkovirtaan liittämistä, että se on säädetty oikealle syöttöjännitteelle. Jos säädät laitteen jollekin toiselle syöttöjännitteelle, sulake on vaihdettava. Oikea arvo löytyy kohdasta Tekniset Tied. Huolehtikaa ehdottomasti siitä, että laitteen asennus ja käyttö tapahtuu ainoastaan asiantuntevien henkilöiden suorittamana. Asennuksen aikana ja sen jälkeen on huolehdittava aina käsittelevän henkilön / käsittelevien henkilöiden riittävästä maadotuksesta, sillä muutoin sähköstaattiset lataukset tmv. saattavat vaikuttaa laitteen käyttöominaisuuksiin haitallisesti. Huomioikaa, että kaikkien laitteiden tulee olla ehdottomasti maadotettuja. Oman turvallisuutenne vuoksi ei laitteiden tai verkkokaapelin maadotusta saa missään tapauksessa poistaa tai tehdä tehottomaksi. Laitteen tule olla liitettynä sähköverkkoon aina vioittumattomalla suojajohtimella. Voimakkaiden radiolähettimien ja suurtaajuus lähteiden lähettyvillä saattaa äänen laatu huonontua. Pidennä lähettimen ja laitteen välistä välimatkaa ja käytä kaikkiin liitäntöihin suojattuja johtoja. Online-rekisteröinti Käy rekisteröimässä uusi BEHRINGER-laitteesi mahdollisimman pian sen ostamisen jälkeen Internet-osoitteessa ja lue takuuehdot huolellisesti. Jos BEHRINGER-laitteessasi ilmenee vika, pyrimme korjaa-maan sen mahdollisimman nopeasti. Ota yhteys laitteen myyneeseen liikkeeseen. Jos liike sijaitsee kaukana, voit kääntyä myös suoraan sivukonttorimme puoleen. Haaraliikkeidemme yhteystiedot löydät laitteen alkuperäispakkauksessa olevasta luettelosta (Global Contact Information/European Contact Information). Jos pakkauksessa ei ole asuinmaasi yhteystietoja, käänny lähimmän maahantuojan puoleen. Yhteystiedot löydät Support-sivuilta Internetosoitteesta Laitteen ja sen ostopäivän rekisteröinti sivustoon helpottaa takuukäsittelyä. Kiitos yhteistyöstäsi! 2. Pystytys EPA900 koostuu kahdesta kaiuttimesta ja power mixeristä, jotka voidaan kuljetuksen helpottamiseksi koota kannettavaksi ja pyörillä kuljetettavaksi yksiköksi ja jota voidaan siten käyttää liikuteltavana PA-laitteistona. Seuraavassa kuvataan PA-laitteiston asennus ja käyttöönotto. 2.1 Esivalmistelut EPA900 vaivattoman ja luotettavan toiminnan takaamiseksi noudata seuraavia ohjeita (2) Avaa ylempi lukitsin. Avaa PA-yksikön sivuilla olevat lukitsimet painamalla ne sisään ja työntämällä niitä ylöspäin. Tartu toisella kädellä kaiuttimen sivulukitsimen yläpuolella olevaan kahvakoteloon ja toisella kädellä ylempään kädensijaan ja vedä kaiutin varovasti mikserin sivusta alas. Kuva 2.1: EPA900 pystytys Varo, ettei kaiutin putoa jalan päälle. Toimi samalla tavalla toisen kaiuttimen kanssa. Aseta mikseri pystyyn. Toimi päinvastaisessa järjestyksessä, kun haluat koota PA-laitteiston kuljetusta varten. Asennus (1) (3) Irrota PA-yksikön osat kohdassa 2.1 kuvatulla tavalla toisistaan. Aseta mikseri ja kaiuttimet haluamaasi paikkoihin, joihin haluat äänentoiston kuuluvan. Lisäkaiuttimien käyttö on suositeltavaa, jotta äänentoiston laatu pysyy tasaisena. Liitä kaiuttimet mukana toimitettavilla kaapeleilla takana oleviin kaiutinlähtöihin.

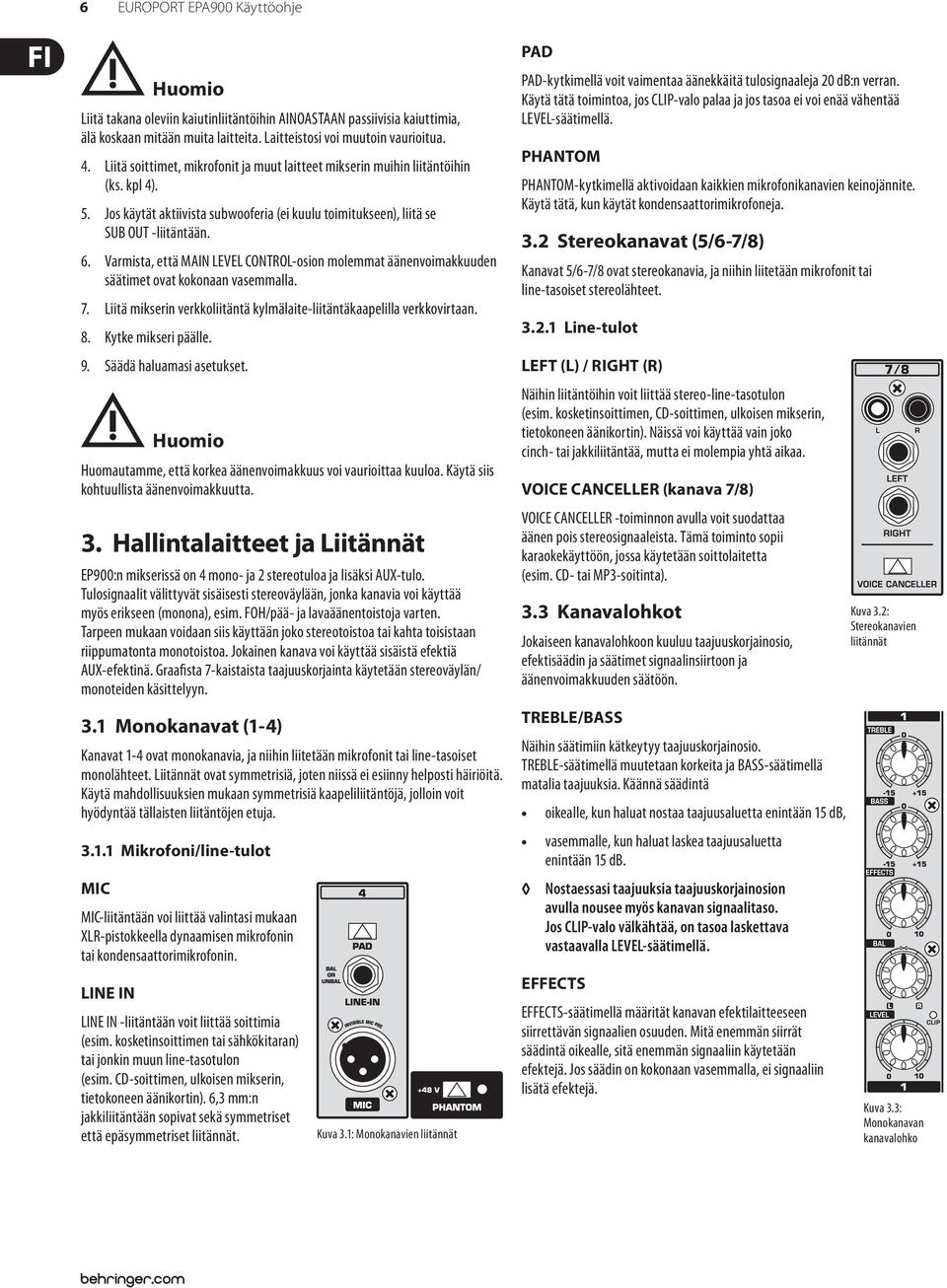

6 6 EUROPORT EPA900 Käyttöohje!! Huomio Liitä takana oleviin kaiutin liitäntöihin AINOASTAAN passiivisia kaiuttimia, älä koskaan mitään muita laitteita. Laitteistosi voi muutoin vaurioitua Liitä soittimet, mikrofonit ja muut laitteet mikserin muihin liitäntöihin (ks. kpl 4). Jos käytät aktiivista subwooferia (ei kuulu toimitukseen), liitä se SUB OUT -liitäntään. Varmista, että MAIN LEVEL CONTROL-osion molemmat äänenvoimakkuuden säätimet ovat kokonaan vasemmalla. Liitä mikserin verkkoliitäntä kylmälaite-liitäntäkaapelilla verkkovirtaan. Kytke mikseri päälle. Säädä haluamasi asetukset.!! Huomio Huomautamme, että korkea äänenvoimakkuus voi vaurioittaa kuuloa. Käytä siis kohtuullista äänenvoimakkuutta. 3. Hallintalaitteet ja Liitännät EP900:n mikserissä on 4 mono- ja 2 stereotuloa ja lisäksi AUX-tulo. Tulosignaalit välittyvät sisäisesti stereoväylään, jonka kanavia voi käyttää myös erikseen (monona), esim. FOH/pää- ja lavaäänentoistoja varten. Tarpeen mukaan voidaan siis käyttään joko stereotoistoa tai kahta toisistaan riippumatonta monotoistoa. Jokainen kanava voi käyttää sisäistä efektiä AUX-efektinä. Graafista 7-kaistaista taajuuskorjainta käytetään stereoväylän/ monoteiden käsittelyyn. 3.1 Monokanavat (1-4) Kanavat 1-4 ovat monokanavia, ja niihin liitetään mikrofonit tai line-tasoiset monolähteet. Liitännät ovat symmetrisiä, joten niissä ei esiinny helposti häiriöitä. Käytä mahdollisuuksien mukaan symmetrisiä kaapeliliitäntöjä, jolloin voit hyödyntää tällaisten liitäntöjen etuja Mikrofoni/line-tulot MIC MIC-liitäntään voi liittää valintasi mukaan XLR-pistokkeella dynaamisen mikrofonin tai kondensaattorimikrofonin. LINE IN LINE IN -liitäntään voit liittää soittimia (esim. kosketinsoittimen tai sähkökitaran) tai jonkin muun line-tasotulon (esim. CD-soittimen, ulkoisen mikserin, tietokoneen äänikortin). 6,3 mm:n jakkiliitäntään sopivat sekä symmetriset että epäsymmetriset liitännät. Kuva 3.1: Monokanavien liitännät PAD PAD-kytkimellä voit vaimentaa äänekkäitä tulosignaaleja 20 db:n verran. Käytä tätä toimintoa, jos CLIP-valo palaa ja jos tasoa ei voi enää vähentää LEVEL-säätimellä. PHANTOM PHANTOM-kytkimellä aktivoidaan kaikkien mikrofonikanavien keinojännite. Käytä tätä, kun käytät kondensaattorimikrofoneja. 3.2 Stereokanavat (5/6-7/8) Kanavat 5/6-7/8 ovat stereokanavia, ja niihin liitetään mikrofonit tai line-tasoiset stereolähteet Line-tulot LEFT (L) / RIGHT (R) Näihin liitäntöihin voit liittää stereo-line-tasotulon (esim. kosketinsoittimen, CD-soittimen, ulkoisen mikserin, tietokoneen äänikortin). Näissä voi käyttää vain joko cinch- tai jakkiliitäntää, mutta ei molempia yhtä aikaa. VOICE CANCELLER (kanava 7/8) VOICE CANCELLER -toiminnon avulla voit suodattaa äänen pois stereosignaaleista. Tämä toiminto sopii karaokekäyttöön, jossa käytetään soittolaitetta (esim. CD- tai MP3-soitinta). 3.3 Kanavalohkot Jokaiseen kanavalohkoon kuuluu taajuuskorjainosio, efektisäädin ja säätimet signaalinsiirtoon ja äänenvoimakkuuden säätöön. TREBLE/BASS Näihin säätimiin kätkeytyy taajuuskorjainosio. TREBLE-säätimellä muutetaan korkeita ja BASS-säätimellä matalia taajuuksia. Käännä säädintä oikealle, kun haluat nostaa taajuusaluetta enintään 15 db, vasemmalle, kun haluat laskea taajuusaluetta enintään 15 db. Nostaessasi taajuuksia taajuuskorjainosion avulla nousee myös kanavan signaalitaso. Jos CLIP-valo välkähtää, on tasoa laskettava vastaavalla LEVEL-säätimellä. EFFECTS EFFECTS-säätimellä määrität kanavan efektilaitteeseen siirrettävän signaalien osuuden. Mitä enemmän siirrät säädintä oikealle, sitä enemmän signaaliin käytetään efektejä. Jos säädin on kokonaan vasemmalla, ei signaaliin lisätä efektejä. Kuva 3.2: Stereokanavien liitännät Kuva 3.3: Monokanavan kanavalohko

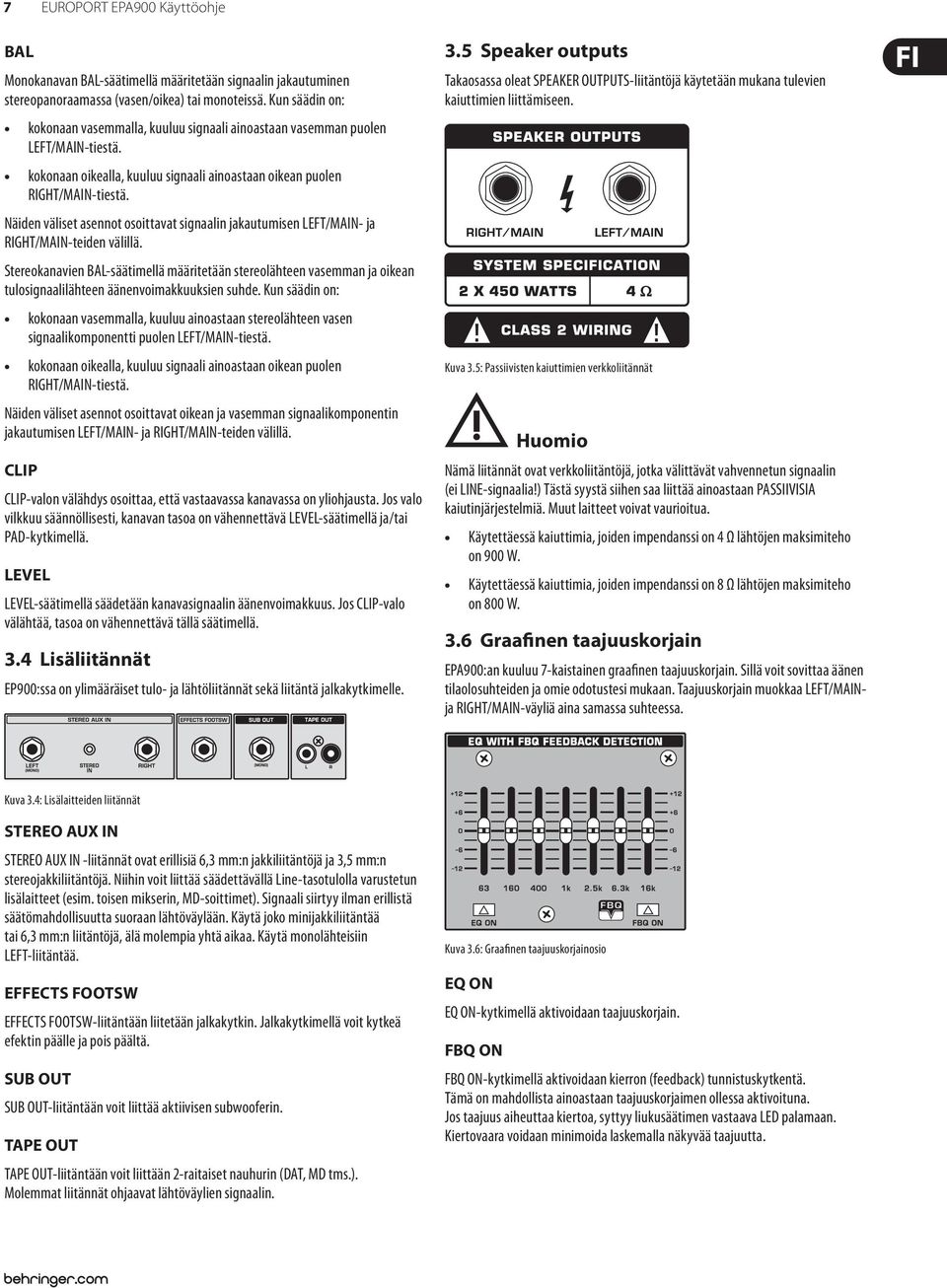

7 7 EUROPORT EPA900 Käyttöohje BAL Monokanavan BAL-säätimellä määritetään signaalin jakautuminen stereopanoraamassa (vasen/oikea) tai monoteissä. Kun säädin on: kokonaan vasemmalla, kuuluu signaali ainoastaan vasemman puolen LEFT/MAIN-tiestä. kokonaan oikealla, kuuluu signaali ainoastaan oikean puolen RIGHT/MAIN-tiestä. Näiden väliset asennot osoittavat signaalin jakautumisen LEFT/MAIN- ja RIGHT/MAIN-teiden välillä. Stereokanavien BAL-säätimellä määritetään stereolähteen vasemman ja oikean tulosignaalilähteen äänenvoimakkuuksien suhde. Kun säädin on: kokonaan vasemmalla, kuuluu ainoastaan stereolähteen vasen signaalikomponentti puolen LEFT/MAIN-tiestä. kokonaan oikealla, kuuluu signaali ainoastaan oikean puolen RIGHT/MAIN-tiestä. Näiden väliset asennot osoittavat oikean ja vasemman signaalikomponentin jakautumisen LEFT/MAIN- ja RIGHT/MAIN-teiden välillä. CLIP CLIP-valon välähdys osoittaa, että vastaavassa kanavassa on yliohjausta. Jos valo vilkkuu säännöllisesti, kanavan tasoa on vähennettävä LEVEL-säätimellä ja/tai PAD-kytkimellä. LEVEL LEVEL-säätimellä säädetään kanavasignaalin äänenvoimakkuus. Jos CLIP-valo välähtää, tasoa on vähennettävä tällä säätimellä. 3.4 Lisäliitännät EP900:ssa on ylimääräiset tulo- ja lähtöliitännät sekä liitäntä jalkakytkimelle. 3.5 Speaker outputs Takaosassa oleat SPEAKER OUTPUTS-liitäntöjä käytetään mukana tulevien kaiuttimien liittämiseen. Kuva 3.5: Passiivisten kaiuttimien verkkoliitännät!! Huomio Nämä liitännät ovat verkkoliitäntöjä, jotka välittävät vahvennetun signaalin (ei LINE-signaalia!) Tästä syystä siihen saa liittää ainoastaan PASSIIVISIA kaiutinjärjestelmiä. Muut laitteet voivat vaurioitua. Käytettäessä kaiuttimia, joiden impendanssi on 4 Ω lähtöjen maksimiteho on 900 W. Käytettäessä kaiuttimia, joiden impendanssi on 8 Ω lähtöjen maksimiteho on 800 W. 3.6 Graafinen taajuuskorjain EPA900:an kuuluu 7-kaistainen graafinen taajuuskorjain. Sillä voit sovittaa äänen tilaolosuhteiden ja omie odotustesi mukaan. Taajuuskorjain muokkaa LEFT/MAINja RIGHT/MAIN-väyliä aina samassa suhteessa. Kuva 3.4: Lisälaitteiden liitännät STEREO AUX IN STEREO AUX IN -liitännät ovat erillisiä 6,3 mm:n jakkiliitäntöjä ja 3,5 mm:n stereojakkiliitäntöjä. Niihin voit liittää säädettävällä Line-tasotulolla varustetun lisälaitteet (esim. toisen mikserin, MD-soittimet). Signaali siirtyy ilman erillistä säätömahdollisuutta suoraan lähtöväylään. Käytä joko minijakkiliitäntää tai 6,3 mm:n liitäntöjä, älä molempia yhtä aikaa. Käytä monolähteisiin LEFT-liitäntää. EFFECTS FOOTSW EFFECTS FOOTSW-liitäntään liitetään jalkakytkin. Jalkakytkimellä voit kytkeä efektin päälle ja pois päältä. SUB OUT SUB OUT-liitäntään voit liittää aktiivisen subwooferin. TAPE OUT TAPE OUT-liitäntään voit liittään 2-raitaiset nauhurin (DAT, MD tms.). Molemmat liitännät ohjaavat lähtöväylien signaalin. Kuva 3.6: Graafinen taajuuskorjainosio EQ ON EQ ON-kytkimellä aktivoidaan taajuuskorjain. FBQ ON FBQ ON-kytkimellä aktivoidaan kierron (feedback) tunnistus kytkentä. Tämä on mahdollista ainoastaan taajuuskorjaimen ollessa aktivoituna. Jos taajuus aiheuttaa kiertoa, syttyy liukusäätimen vastaava LED palamaan. Kiertovaara voidaan minimoida laskemalla näkyvää taajuutta.

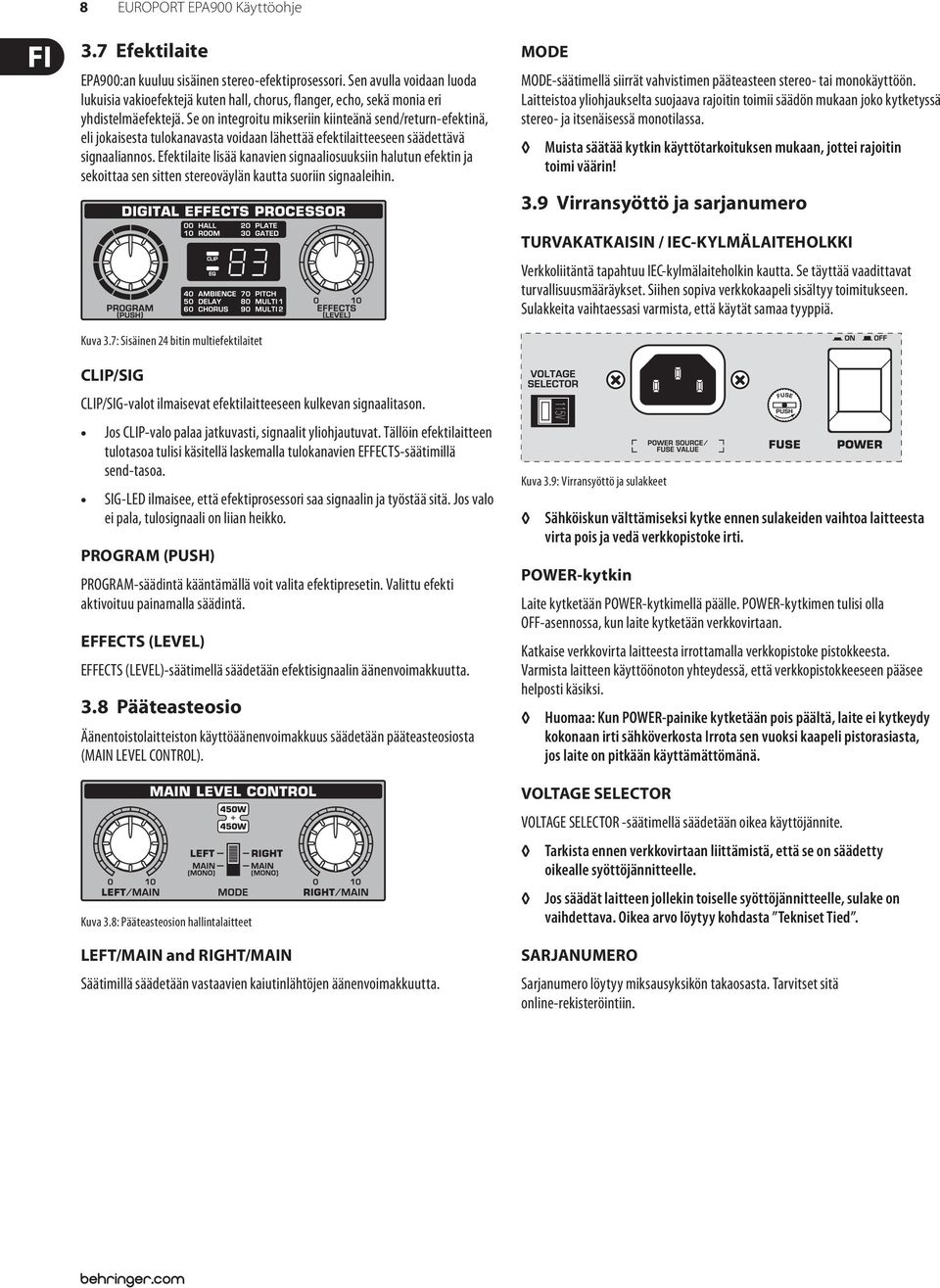

8 8 EUROPORT EPA900 Käyttöohje 3.7 Efektilaite EPA900:an kuuluu sisäinen stereo-efektiprosessori. Sen avulla voidaan luoda lukuisia vakioefektejä kuten hall, chorus, flanger, echo, sekä monia eri yhdistelmäefektejä. Se on integroitu mikseriin kiinteänä send/return-efektinä, eli jokaisesta tulokanavasta voidaan lähettää efektilaitteeseen säädettävä signaaliannos. Efektilaite lisää kanavien signaaliosuuksiin halutun efektin ja sekoittaa sen sitten stereoväylän kautta suoriin signaaleihin. MODE MODE-säätimellä siirrät vahvistimen pääteasteen stereo- tai monokäyttöön. Laitteistoa yliohjaukselta suojaava rajoitin toimii säädön mukaan joko kytketyssä stereo- ja itsenäisessä monotilassa. 3.9 Muista säätää kytkin käyttötarkoituksen mukaan, jottei rajoitin toimi väärin! Virransyöttö ja sarjanumero TURVAKATKAISIN / IEC-KYLMÄLAITEHOLKKI Verkkoliitäntä tapahtuu IEC-kylmälaiteholkin kautta. Se täyttää vaadittavat turvallisuusmääräykset. Siihen sopiva verkkokaapeli sisältyy toimitukseen. Sulakkeita vaihtaessasi varmista, että käytät samaa tyyppiä. Kuva 3.7: Sisäinen 24 bitin multiefektilaitet CLIP/SIG CLIP/SIG-valot ilmaisevat efektilaitteeseen kulkevan signaalitason. Jos CLIP-valo palaa jatkuvasti, signaalit yliohjautuvat. Tällöin efektilaitteen tulotasoa tulisi käsitellä laskemalla tulokanavien EFFECTS-säätimillä send-tasoa. SIG-LED ilmaisee, että efektiprosessori saa signaalin ja työstää sitä. Jos valo ei pala, tulosignaali on liian heikko. PROGRAM (PUSH) PROGRAM-säädintä kääntämällä voit valita efektipresetin. Valittu efekti aktivoituu painamalla säädintä. EFFECTS (LEVEL) EFFECTS (LEVEL)-säätimellä säädetään efektisignaalin äänen voimakkuutta. 3.8 Pääteasteosio Äänentoistolaitteiston käyttöäänenvoimakkuus säädetään pääteasteosiosta (MAIN LEVEL CONTROL). Kuva 3.8: Pääteasteosion hallintalaitteet LEFT/MAIN and RIGHT/MAIN Säätimillä säädetään vastaavien kaiutinlähtöjen äänenvoimakkuutta. Kuva 3.9: Virransyöttö ja sulakkeet Sähköiskun välttämiseksi kytke ennen sulakeiden vaihtoa laitteesta virta pois ja vedä verkkopistoke irti. POWER-kytkin Laite kytketään POWER-kytkimellä päälle. POWER-kytkimen tulisi olla OFF-asennossa, kun laite kytketään verkkovirtaan. Katkaise verkkovirta laitteesta irrottamalla verkkopistoke pistokkeesta. Varmista laitteen käyttöönoton yhteydessä, että verkkopistokkeeseen pääsee helposti käsiksi. Huomaa: Kun POWER-painike kytketään pois päältä, laite ei kytkeydy kokonaan irti sähköverkosta Irrota sen vuoksi kaapeli pistorasiasta, jos laite on pitkään käyttämättömänä. VOLTAGE SELECTOR VOLTAGE SELECTOR -säätimellä säädetään oikea käyttöjännite. Tarkista ennen verkkovirtaan liittämistä, että se on säädetty oikealle syöttöjännitteelle. Jos säädät laitteen jollekin toiselle syöttöjännitteelle, sulake on vaihdettava. Oikea arvo löytyy kohdasta Tekniset Tied. SARJANUMERO Sarjanumero löytyy miksausyksikön takaosasta. Tarvitset sitä online-rekisteröintiin.

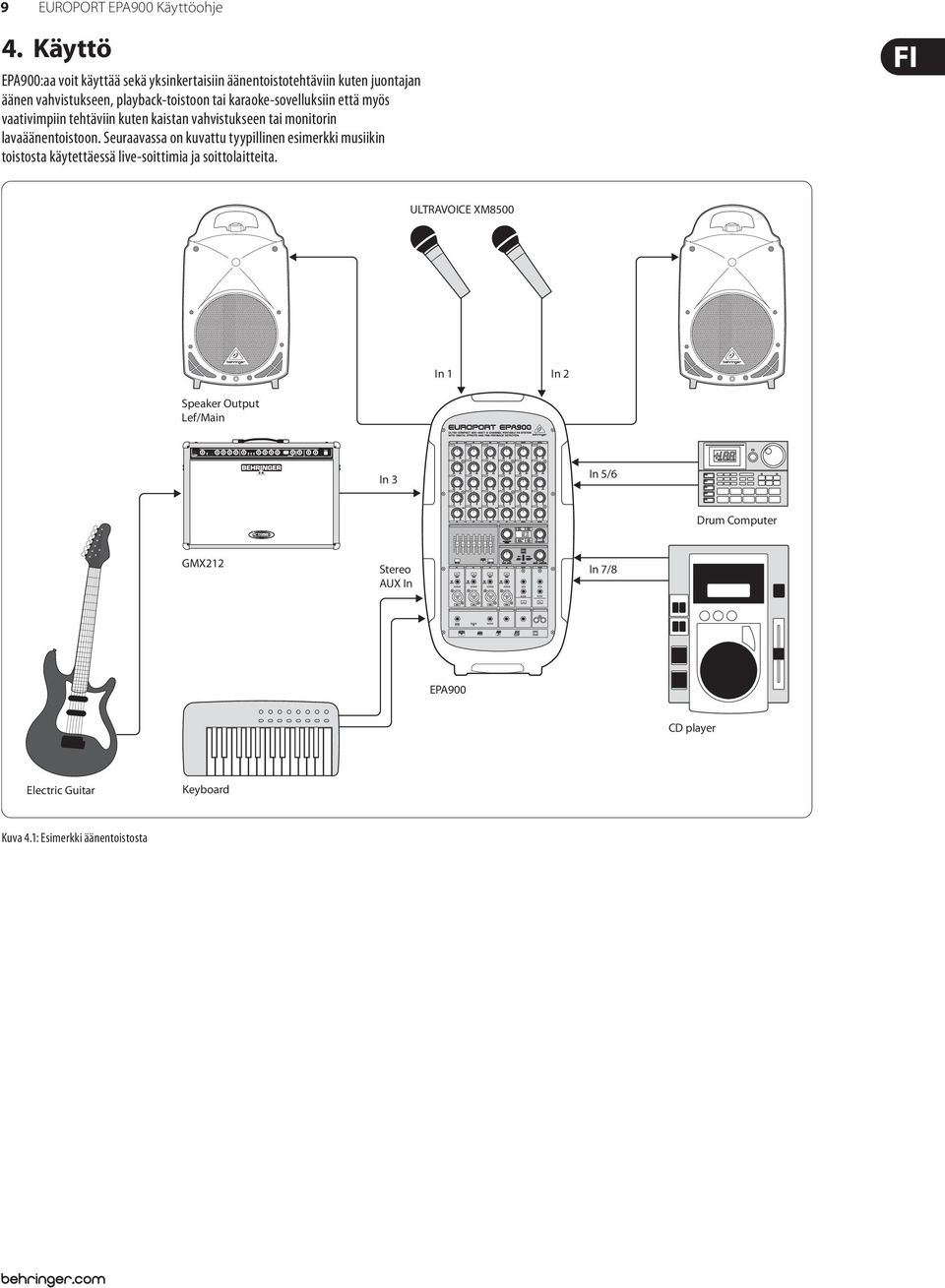

9 9 EUROPORT EPA900 Käyttöohje 4. Käyttö EPA900:aa voit käyttää sekä yksinkertaisiin äänentoistotehtäviin kuten juontajan äänen vahvistukseen, playback-toistoon tai karaoke-sovelluksiin että myös vaativimpiin tehtäviin kuten kaistan vahvistukseen tai monitorin lavaäänentoistoon. Seuraavassa on kuvattu tyypillinen esimerkki musiikin toistosta käytettäessä live-soittimia ja soittolaitteita. ULTRAVOICE XM8500 Speaker Output Lef/Main In 1 In 2 In 3 In 5/6 Drum Computer GMX212 Stereo AUX In In 7/8 EPA900 CD player Electric Guitar Keyboard Kuva 4.1: Esimerkki äänentoistosta

10 10 EUROPORT EPA900 Käyttöohje 5. Tekniset Tied Tulot 1-4 Impedanssi Tuloherkkyys Suurin sallittu vahvistus Keinojännite Signaali-kohinasuhde Kanavaerotus Tulot 5-8 Impedanssi Tuloherkkyys Suurin sallittu vahvistus Signaali-kohinasuhde Stereo Aux In Impedanssi Tuloherkkyys Signaali-kohinasuhde Tape Out Impedanssi Suurin sallittu lähtötaso Kanavaerotus Sub Out Impedanssi Suurin sallittu lähtötaso Channel EQ BASS TREBLE 4 x XLR, elektr. symmetrinen, 4 x 6,3 mm stereojakki, elektr. symmetrinen, n. 2,2 kω, symmetrinen n. 1,1 kω, epäsymmetrinen -21 PAD/OFF +30 db db +48 V - 90 db, A-painotettuna 70 db 4 x 6,3 mm monojakki, epäsymmetrinen 4 x cinch, epäsymmentrinen n. 20 kω, epäsymmetrinen - 15 dbu +20 db -85 db, A-painotettuna 1 x 6,3 mm monojakki, epäsymmetrinen 1 x 3,5 mm monojakki, epäsymmetrinen n. 100 kω, epäsymmetrinen -8 dbu -90 db, A-painotettuna 2 x cinch, epäsymmentrinen n. 1 kω +17 dbu, epäsymmetrinen > 70 db 1 x 6,3 mm stereojakki, epäsymmetrinen n. 1 kω +21 dbu, epäsymmetrinen ±15 80 Hz ±15 27 Hz Effects EQ Muunnin Näytteenottotaso Näyttö Loudspeaker Outputs Kuormitusvastus Lähtötaso 24 bitin sigma-delta 40 khz 2-numeroinen, 7 segmenttiä 7-kaistainen 2 x 6,3 mm monojakki 8 Ω 1 % THD (sinisignaali): 8 Ω 2 x 360 W; 4 Ω 2 x 400 W Huipputeho Järjestelmätiedot Taajuusvaste Särökerroin (THD + N) Virransyöttö Tehonkulutus Sulake Mitat/Paino Mitat (K x L x S) Paino 8 Ω 2 x 400 W; 4 Ω 2 x 450 W 50 Hz - 44 khz, ±3 db 0,32 1 W 1000 W T 10 A H 250 V ( V~, 50/60 Hz) T 10 A H 250 V ( V~, 50/60 Hz) n. 660 x 354 x 883 mm n. 37,5 kg BEHRINGER pyrkii jatkuvasti säilyttämään korkeimman ammatillisen tason. Näiden pyrkimysten tuloksena saatetaan olemassa oleviin tuotteisiin ajoittain tehdä muutoksia ilman etukäteisilmoitusta. Tekniset tied ja ulkomuoto voivat poiketa tässä luetteloidusta tai kuvatusta.

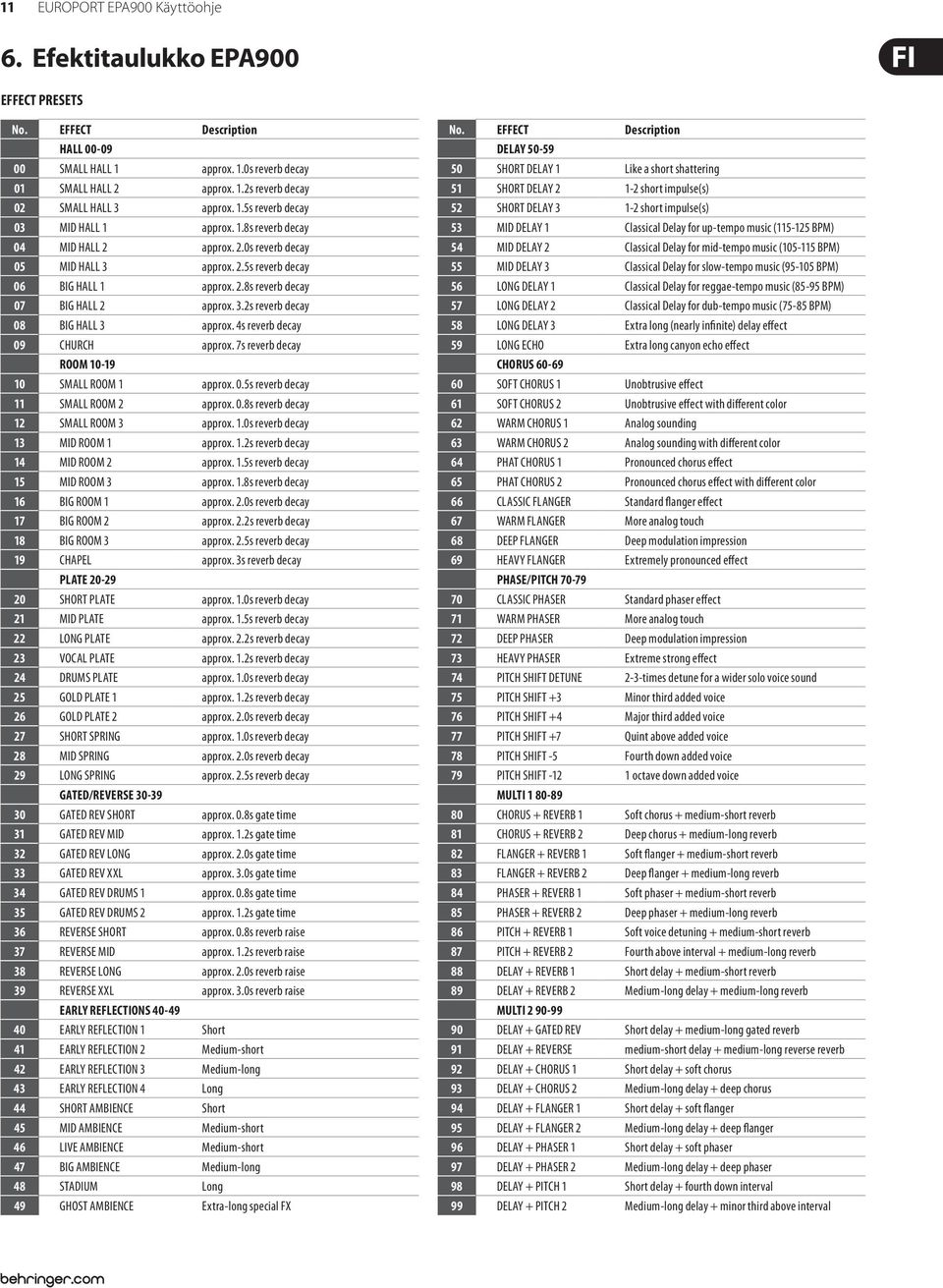

11 11 EUROPORT EPA900 Käyttöohje 6. Efektitaulukko EPA900 EFFECT PRESETS No. EFFECT Description No. EFFECT Description HALL DELAY SMALL HALL 1 approx. 1.0s reverb decay 50 SHORT DELAY 1 Like a short shattering 01 SMALL HALL 2 approx. 1.2s reverb decay 51 SHORT DELAY short impulse(s) 02 SMALL HALL 3 approx. 1.5s reverb decay 52 SHORT DELAY short impulse(s) 03 MID HALL 1 approx. 1.8s reverb decay 53 MID DELAY 1 Classical Delay for up-tempo music ( BPM) 04 MID HALL 2 approx. 2.0s reverb decay 54 MID DELAY 2 Classical Delay for mid-tempo music ( BPM) 05 MID HALL 3 approx. 2.5s reverb decay 55 MID DELAY 3 Classical Delay for slow-tempo music ( BPM) 06 BIG HALL 1 approx. 2.8s reverb decay 56 LONG DELAY 1 Classical Delay for reggae-tempo music (85-95 BPM) 07 BIG HALL 2 approx. 3.2s reverb decay 57 LONG DELAY 2 Classical Delay for dub-tempo music (75-85 BPM) 08 BIG HALL 3 approx. 4s reverb decay 58 LONG DELAY 3 Extra long (nearly infinite) delay effect 09 CHURCH approx. 7s reverb decay 59 LONG ECHO Extra long canyon echo effect ROOM CHORUS SMALL ROOM 1 approx. 0.5s reverb decay 60 SOFT CHORUS 1 Unobtrusive effect 11 SMALL ROOM 2 approx. 0.8s reverb decay 61 SOFT CHORUS 2 Unobtrusive effect with different color 12 SMALL ROOM 3 approx. 1.0s reverb decay 62 WARM CHORUS 1 Analog sounding 13 MID ROOM 1 approx. 1.2s reverb decay 63 WARM CHORUS 2 Analog sounding with different color 14 MID ROOM 2 approx. 1.5s reverb decay 64 PHAT CHORUS 1 Pronounced chorus effect 15 MID ROOM 3 approx. 1.8s reverb decay 65 PHAT CHORUS 2 Pronounced chorus effect with different color 16 BIG ROOM 1 approx. 2.0s reverb decay 66 CLASSIC FLANGER Standard flanger effect 17 BIG ROOM 2 approx. 2.2s reverb decay 67 WARM FLANGER More analog touch 18 BIG ROOM 3 approx. 2.5s reverb decay 68 DEEP FLANGER Deep modulation impression 19 CHAPEL approx. 3s reverb decay 69 HEAVY FLANGER Extremely pronounced effect PLATE PHASE/PITCH SHORT PLATE approx. 1.0s reverb decay 70 CLASSIC PHASER Standard phaser effect 21 MID PLATE approx. 1.5s reverb decay 71 WARM PHASER More analog touch 22 LONG PLATE approx. 2.2s reverb decay 72 DEEP PHASER Deep modulation impression 23 VOCAL PLATE approx. 1.2s reverb decay 73 HEAVY PHASER Extreme strong effect 24 DRUMS PLATE approx. 1.0s reverb decay 74 PITCH SHIFT DETUNE 2-3-times detune for a wider solo voice sound 25 GOLD PLATE 1 approx. 1.2s reverb decay 75 PITCH SHIFT +3 Minor third added voice 26 GOLD PLATE 2 approx. 2.0s reverb decay 76 PITCH SHIFT +4 Major third added voice 27 SHORT SPRING approx. 1.0s reverb decay 77 PITCH SHIFT +7 Quint above added voice 28 MID SPRING approx. 2.0s reverb decay 78 PITCH SHIFT -5 Fourth down added voice 29 LONG SPRING approx. 2.5s reverb decay 79 PITCH SHIFT octave down added voice GATED/REVERSE MULTI GATED REV SHORT approx. 0.8s gate time 80 CHORUS + REVERB 1 Soft chorus + medium-short reverb 31 GATED REV MID approx. 1.2s gate time 81 CHORUS + REVERB 2 Deep chorus + medium-long reverb 32 GATED REV LONG approx. 2.0s gate time 82 FLANGER + REVERB 1 Soft flanger + medium-short reverb 33 GATED REV XXL approx. 3.0s gate time 83 FLANGER + REVERB 2 Deep flanger + medium-long reverb 34 GATED REV DRUMS 1 approx. 0.8s gate time 84 PHASER + REVERB 1 Soft phaser + medium-short reverb 35 GATED REV DRUMS 2 approx. 1.2s gate time 85 PHASER + REVERB 2 Deep phaser + medium-long reverb 36 REVERSE SHORT approx. 0.8s reverb raise 86 PITCH + REVERB 1 Soft voice detuning + medium-short reverb 37 REVERSE MID approx. 1.2s reverb raise 87 PITCH + REVERB 2 Fourth above interval + medium-long reverb 38 REVERSE LONG approx. 2.0s reverb raise 88 DELAY + REVERB 1 Short delay + medium-short reverb 39 REVERSE XXL approx. 3.0s reverb raise 89 DELAY + REVERB 2 Medium-long delay + medium-long reverb EARLY REFLECTIONS MULTI EARLY REFLECTION 1 Short 90 DELAY + GATED REV Short delay + medium-long gated reverb 41 EARLY REFLECTION 2 Medium-short 91 DELAY + REVERSE medium-short delay + medium-long reverse reverb 42 EARLY REFLECTION 3 Medium-long 92 DELAY + CHORUS 1 Short delay + soft chorus 43 EARLY REFLECTION 4 Long 93 DELAY + CHORUS 2 Medium-long delay + deep chorus 44 SHORT AMBIENCE Short 94 DELAY + FLANGER 1 Short delay + soft flanger 45 MID AMBIENCE Medium-short 95 DELAY + FLANGER 2 Medium-long delay + deep flanger 46 LIVE AMBIENCE Medium-short 96 DELAY + PHASER 1 Short delay + soft phaser 47 BIG AMBIENCE Medium-long 97 DELAY + PHASER 2 Medium-long delay + deep phaser 48 STADIUM Long 98 DELAY + PITCH 1 Short delay + fourth down interval 49 GHOST AMBIENCE Extra-long special FX 99 DELAY + PITCH 2 Medium-long delay + minor third above interval
