1 Maanpuolustuskorkeakoulu Taistelijan varustus Majuri Tapio Saarelainen Majori Tapio Saarelainen 0

2 MATINE, TTY Lyhyt kertaus taistelijanjärjestelmä 2. Suojautuminen 3. Vaatetus, suojavarusteet sekä ballistinen suojaus 4. Taistelijan varustus tulevaisuudessa 5. German Soldier Modernisation (esitys) 1

3 Taistelijanjärjestelmän rakenne Muodostuu osajärjestelmistä 1. Vaatetusjärjestelmä 2. Varustejärjestelmä 3. Informaatio- ja paikantamisjärjestelmä 4. Asejärjestelmät 5. Suoja- ja liikejärjestelmät 6. Vaikuttaminen 7. Elintoimintoja tukevat järjestelmät 8. Huolto- ja täydennysjärjestelmä 2

4 Taistelija nyt ja tulevaisuudessa 3

5 Suojautuminen 4

6 Suojautuminen 5

7 Suojautuminen 6

8 Suojautuminen Tutkimusten kaikista sotavammoista luodeilla aiheutetaan vain 7,5 32 %. Suurin osa vammoista aiheutetaan sirpaleita tuottavilla ampumatarvikkeilla Karkeasti (65 70 %). 7

9 Vammautuminen 8

10 Ballistinen suojautuminen FRAGMENTATION VEST M05 Shell material is PUR-coated PA, weight 270 g/m2 Lining is PUR-coated PA, weight 135 g/m2 Ballistic panels are made of several layers of aramide or some equivalent product according to the need of protection One used protection level is 500 m/s according to the standard Stanag The total weight of the vest is in that case 3070 g 9

11 BULLET PROOF VEST M05 Shell material is PUR-coated PA, weight 270 g/m2 Lining is PUR-coated PA, weight 135 g/m2 Ballistic panels are made of several layers of aramide or some equivalent product according to the need of protection. Ballistic hard plates are made of ceramic. Used protection levels are IIIA -- IV according to the standard NIJ-STD The total weight with full protection is 5230 g 10

12 MODULAR BULLET PROOF VEST Shell material is PUR-coated PA, weight 270 g/m2 Lining is PUR-coated PA, weight 135 g/m2 Ballistic panels are made of several layers of aramide or some equivalent product according to the need of protection. Ballistic hard plates are made of ceramic. Used protection levels are IIIA and IV 360 degrees according to the standard NIJ-STD The total weight with full protection is 15 kg. The detachable parts of the vest are: Front and back parts, collar, short sleeves, groin protector and throat protector. The vest is equipped with a quick release system. 11

13 BALLISTIC PROTECTIVE UNDER VEST Shell material is 100 % PA, weight 120 g/m2 Lining is PES-knit, weight 145 g/m2 Ballistic panels are made of several layers of aramide or some equivalent product according to the need of protection. There is an optional hard plate on the chest area. One used protection levels is IIIA degrees according to the standard NIJ-STD The weight is g. The under vest is worn under the shirt. 12

14 HELMET M05 The shell is made of several layers of aramide or corresponding fabrics bonded with fenolic or corresponding resin. The camouflage cover is made of normal combat suit fabric. There is a quick release buckle on the left side. V50 rate is 580 m/s according to Stanag

15 Tulevaisuuden taistelija Taistelijan järjestelmien kehittämisohjelmia meillä ja muualla 14

16 Tulevaisuuden taistelijat Taistelijat, kolme (3) eri luokkaa: Perustaistelija Valmiusprikaatin taistelija Erikoisjoukkojen taistelija Johtajat: Ryhmän- ja joukkueenjohtajat sekä komppanian päällikkö, kuten nykyisinkin 15

17 SUOMI TAISTELIJA 2020 THE GOAL: OPERATIONAL WARRIOR 2020 SYSTEM FIELDED FOR TROOPS Y 2020 PHASE 1: PHASE 2: PHASE 3: PHASE 4: -REQUIREMENTS -TECHNOLOGIES -FEASIBILITY -SYSTEM REQUIREMENTS -SUBSYSTEMS -PROTOTYPES -PRE-SERIE W2020 -FIELD TESTS -RFQ -PROCUREMENT -FIELDING FEASIBILITY STUDY PROTOTYPES FIELD TESTS DEFINITION ANALYZES PRE-SERIE SYSTEMS NATIONAL STUDY 2007 NATIONAL STUDY 2010 FUNDING Maj EDA Tapio 21 Saarelainen C WARRIOR CEDS NDU 2. / PHASE Finnish Defence (?) Forces CEDS programme 16

18 USA: Modernisation Programs / 1 Land Warrior / FCS / FFW 17

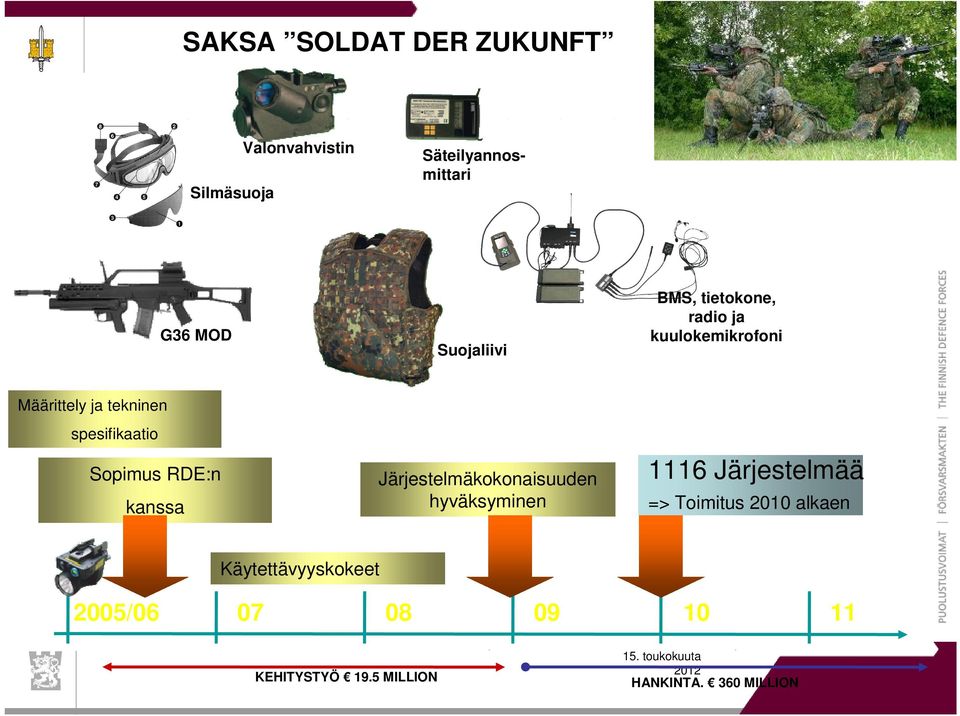

19 SAKSA SOLDAT DER ZUKUNFT Silmäsuoja Valonvahvistin Säteilyannosmittari G36 MOD Suojaliivi BMS, tietokone, radio ja kuulokemikrofoni Määrittely ja tekninen spesifikaatio Sopimus RDE:n kanssa Järjestelmäkokonaisuuden hyväksyminen 1116 Järjestelmää => Toimitus 2010 alkaen Käytettävyyskokeet 2005/ KEHITYSTYÖ 19.5 MILLION HANKINTA. 360 MILLION

20 RANSKA FELIN Kypärään ontegroitu optroniikka, kallomikrofoni Lämpötähtäin ja punapiste Tähystin-/maalinosoitin JIM Keskustietokone ja akusto GPS+taistelijan tietokone Johtajan BMS Lähiradio Félin Versio 2:n määrittely Käyttäjän vaatimukset Demostraattorit (V2) Félin V2:n kehitystyö Toimitukset Félin Versio 1:n testaus Toimitukset

21 Haasteina Varusteiden kokonaismassa Sähköenergian saanti ja riittävyys Varusteiden korjaaminen / täydentäminen Erilaiset yhteensopimattomat elektroniset päätelaitteet Taisteleminen miehittämättömien ajoneuvojen kanssa / vastaan Tietokoneavusteiset taistelijat 20

22 Taistelijan varusteiden massa 21

23 Taistelijanjärjestelmän elektroninen luuranko Audio Subsystems Micro- Camera Display- Systems Helmet- Subsystem Weapon- Subsystems Personal Radio- and Blue Force tracking subsystems Main Operating system for the Warrior Systems Communication, Navigation and positioning Systems Id-key Warriors Wrist Panel Controls Personal Computer unit Power source and intelligent charger subsystems Primary Rechargeable Battery Vehicle Connections 22

24 Taistelukentän viestiverkot Higher HQ Company Commander Relaystation Scan and data gathering, relaystation Platoon / Squad leader Scan and monitor, immediate support Readiness Brigade Warrior Basic Warrior Special Operations Warrior Recce Sensors Sensors UGVs Sensors 23

25 Taistelijoiden tasot - Perustaistelija - Valmiusprikaatin taistelija - Erikoisjoukkojen taistelija CC Voice, warnings, location, raw data, enemy, own troops Commands Pl Pl Pl Commands DATA Sql Sql Sql = Command and Control Principle WARRIOR WARRIOR WARRIOR CC = Company Commander Pl = Platoon leader Sql = Squad leader WARRIOR = Warrior, SENSOR DATA 1 mile 24

26 Taistelijoiden tasot 25

27 Tulevaisuuden viestiverkot X5B X5C ADSL or Satellite Link HTTP Video 26

28 Viestintävälineet 27

29 Päälle puettava teknologia 28

30 Erilaiset näyttöteknologiat 29

31 Tulevaisuus Taistelijan vaatteiden ja varusteiden hinnat tulevat kohoamaan, vaikkakin uudet valmistustekniikat halventavat hintoja, lopputuotteet kallistuvat, koska tuotekehitykselle tulee löytää maksaja Tuotekehityskustannukset kasvavat yhä monimutkaisimpien ja kalliimpien materiaalien käyttöönoton myötä. Kustannustehokkuus ja panos-tuotos-suhdeajattelu korostuvat tulevaisuuden taistelijaa suunniteltaessa. Integroinnin ja tiedonsiirron haaste on valtava. Uusissa taistelijan asuissa elektronisten järjestelmien vaativa tilantarve sekä massan ja päätelaitteiden sijoittelu on suunniteltava tarkasti. Taistelijan järjestelmät tulevat kuluttamaan paljon energiaa. Energia ja sen saannin turvaaminen tulevat olemaan tulevaisuudessa yksittäisen taistelijan toimintakentässä keskeisellä sijalla. Tilanne- ja paikkatiedon merkitys ovat jo nyt korostetussa asemassa tulevaisuuden taistelijaa suunniteltaessa ja modernisoitaessa. 30

32 Tulevaisuus Tulevaisuudessa tulemme näkemään älyvaatteiden esiinmarssin. Vaatteissa on ennalta ohjelmoitu ominaisuus, joka reagoi tiettyihin taistelukentältä tuleviin signaaleihin perustuen. Esimerkiksi kylmässä ilmassa muistimateriaaleista rakennettu puku laajenee, jotta puvussa olevan lämmönhukkaa eristävän ilman määrä kasvaa ja lämmittää näin taistelijaa. Toisaalta notkeat ja taipuisat lepotilassa olevat älykkäät ballistiset materiaalit kovettuvat nopeasti sirpaleen tai luodin aiheuttaman iskun seurauksena ja suojaavat näin taistelijaa. Huippuunsa kehitetyissä materiaaleissa ja järjestelmissä taistelijan asu sulautuu ympäristöönsä. Puku matkii ympäristönsä sähkömagneettista spektriä (näkyvä ja näkymätön valo, värit, heijastukset sekä lämpöjakauma). Näitä on jo nyt kokeiluasteella. 31

33 Tavoite - Tilannetietoisuuden parantaminen tehokkaampi päätöksentekokyky - Paikkatietopalvelu omien tappioiden vähentäminen, oman suorituskyvyn parantaminen - Riittävä suorituskyky energian osalta - Nopea toipumis- ja palautumiskyky - Tehokkaampi ja parempi taistelijanjärjestelmä tulevaisuuden haasteisiin vastaamiseksi Seuraavaksi videon avulla kiteytän esitykseni 32

34 German Soldier Modernisation esitys 11 minuuttia Seuraavaksi katsomme ajankohtaisen videon eräästä sotilaan modernisointiohjelmasta 33

35 The GOAL 34

36 KIITOS 35
