1 Käyttöohje

2 Sisällysluettelo >>ISÄLLYSLUETTELO L K Sisällysluettelo 2 Turvaohjeet 6 Traffic Assist 8 Käyttöoppaan sisältö 8 Käyttö 8 Navigointi 8 Musiikki* 9 Kuvat* 9 Video* 9 Puhelin 9 Traffic Assist -laitteen poistaminen pakkauksesta 9 Toimituksen tarkastaminen 9 Toimituksen sisältö 9 Reklamaatiotapauksissa 10 Pakkauksen käsittely 10 Laitekuvaus 10 Traffic Assist -peruslaite 10 Jännitteensyöttökaapeli savukkeensytyttimestä 11 Akku 11 USB-liitäntäkaapeli 11 Laitteen pidin 11 Lisävarusteet 11 Verkkopistoke 11 Ulkoinen GPS-antenni 11 Kaapeli autoon liittämistä varten 11 Kuulokkeet 12 Huomautuksia dokumentaatioon 12 Quick Start Guide 12 Käyttöohje 12 Rekisteröinti 12 Korjaus 12 Päästöt ja hävittäminen 12 Yleisnäkymä Traffic Assist -laitteesta 13 Yleinen käyttö 16 Huolto ja hoito 16 Akun laatuselvitys 17 Näytön laatuselvitys 17 Käyttöönotto 17 Virransyöttö 17 Virran akku 18 Liitäntä savukkeensytyttimeen 18 Liitäntä pistorasiaan 19 Virransyötön kytkeminen 19 TMC-antenni 19 GPS-antenni 19 Laitteen antenni 19 Ulkoisen antennin kytkeminen 20 Kaapeli autoon liittämistä varten (lisävaruste) 20 Muistikortti 21 Muistikortin sisäänlaittaminen 21 Muistikortin poistaminen 21 Laitteen kiinnitin 22 Laitteen kiinnittimen asentaminen 22 Kiinnitys tuulilasiin 23 Laitekannattimen säätö 23 Traffic Assistn kiinnitys 23 Traffic Assistn irrotus 23 Traffic Assist -laitteen kytkeminen päälle/pois päältä 23 Kytkeminen päälle 24 Poiskytkentä 25 Kosketusnäytön perusteet 25 Käyttö 25 Kalibrointi 25 Valikkojen perusteet 26 Päävalikko 26 Syötöt syöttövalikolla 27 Merkkien syöttäminen 27 Ehdotusten hyväksyminen 27 Luetteloiden selaaminen 28 Erikoismerkit ja äänteenmukaus 28 Muut merkistöt 29 Numeroiden syöttö 29 Vaihto isojen/pienten kirjaimien välillä 29 Merkkien poistaminen 30 Välilyönnin lisääminen 30 Becker-painike 30 Content Manager 30 Content Managerin asentaminen 31 Content Managerin käynnistäminen 31 Musiikkikappaleiden, kuvien ja videoiden siirto 32 Häiriötapauksissa 33 2

3 SISÄLLYSLUETTELO >>> Navigointikäyttö 34 Mitä on navigointi? 34 Navigoinnin valinta 35 Pikahaku 35 Pikahakunäytön rakenne 35 Kohdeluettelo 35 Käytössä olevat kuvakkeet 36 Pikahaun käyttö 36 Osoite puheella* 36 Käynnistys entisellä kohteella 36 Kohdemuistin selaus 36 Kohteen näyttö tai muokkaus 36 Kotiosoite 37 Kohteensyöttövalikon avaaminen 37 Kohteensyöttövalikko 37 Kohteensyöttövalikon rakenne 38 Syötä osoite 38 Valitse POI 38 Omat määränpäät 38 Yhteystiedot 38 Valitse kartalta 38 Syötä koordinaatit 38 Reittisuunnittelu 38 Osoitteen syöttö 38 Maan valinta 39 Osoitteen valinta ja kohdeopastuksen käynnistys 39 Osoitteen antaminen puhumalla* 44 Erikoiskohteet 45 Lähiseudun erikoiskohde 46 Erikoiskohde osoitteen lähistöllä 47 Erikoiskohde kohteen lähistöllä 47 Erikoiskohteen syöttö suoraan 47 Soitto erikoiskohteen puhelinnumeroon 48 Lisätietoja erikoiskohteesta 48 Omat määränpäät -kohteen valinta 49 Omat määränpäät - muokkaus 49 Yhteystiedot -kohteen valinta 50 Reitin suunnittelu 51 Uuden reitin luominen 52 Reitin muokkaus 53 Reitin optimointi 54 Kohteen valinta kartalta 54 Koordinaattien syöttö 55 Navigointiasetukset 56 Näppäin Opastustietoja 56 Näppäin Reittivalinnat 57 Aikariippuvainen reittiopastus 58 Tietyyppien välttäminen 58 Näppäin TMC 59 Näppäin Karttanäyttö 60 Autozoom 61 POI-luokkien asetus 62 Näppäin Varoitukset 62 Näppäin Kuljettajan hälytykset 63 Näppäin Nopeustiedot 64 Näppäin Ääniopastus 65 Näppäin Puheääni 65 Näppäin Äänenvoimakkuus 66 Näppäin Muoto 66 Näppäin Aika 66 Näppäin Estetyt tiet 67 Näppäin Nollaa 68 TMC-liikennetiedotukset 69 TMC-tiedotusten esittäminen kartalla 69 TMC:n käyttö 70 Tiedotuksen lukeminen 70 Kyseisen kadun näyttö kartalla 71 Tiedotusten huomioiminen reitinlaskennassa 71 Automaattinen uudelleenlaskenta 71 Manuaalinen uudelleenlaskenta 71 Karttanäyttö 72 Karttanäytön avaaminen 72 Karttanäytön rakenne 73 Karttanäyttö ilman kohdeopastusta 73 Karttanäyttö kohdeopastuksin 73 Jaettu kuvaruutu kohdeopastuksin 75 Nuolinäyttöinen kohdeopastus 75 Karttanäyttö tosinäkymin (Junction View) 76 Karttanäytön käyttö 76 Viime tiedotuksen toistaminen 76 Äänenvoimakkuuden muuttaminen 76 Kartan zoomaus 77 Kartan siirto 77 L K 3

4 >>ISÄLLYSLUETTELO L K Karttanäytön vaihtoehdot 78 Erikoiskohde reitillä 78 TMC reitillä 79 Kohdeopastuksen keskeytys 80 Reittivaihtoehtojen muuttaminen 80 Reittiosuuden esto 80 Karttanäkymän vaihto 81 Karttasuunnan muuttaminen 81 Ajotietokone 82 Päivä-/yönäytön asetus 83 Kohteen syöttö 84 Välikohteen syöttö/poistaminen 84 Koko reitin näyttö 85 Kohdeluettelon näyttö 87 Kohteen ohitus 88 Tämänhetkisen sijainnin näyttö 88 Sijainnin tallennus 89 Puhelimen avaaminen 89 Näytön poiskytkentä 89 Pikahakunäppäimen määritys 89 PUHELINKÄYTTÖ 91 Puhelinkäytön avaaminen 91 Puhelinvalikko 92 Numeron valinta 92 Puhelinmuistio 93 Tekstiviestit (SMS) 95 Saapuva viesti 96 Numeroluettelot 96 Käytössä olevat kuvakkeet 97 Numeroluettelon selaaminen 97 Numeron valinta 97 Merkintöjen näyttö tai muokkaus 97 Matkapuhelimesta ladatut luettelot 98 Bluetooth-puhelimien liittäminen 98 Laitelistan avaaminen 98 Automaattinen yhteys 99 Matkapuhelimien etsintä 99 Liittäminen laitelistasta 100 Matkapuhelinyhteys 100 Liitetyn matkapuhelimen erottaminen 101 Puhelut 101 Puhelun soittaminen 101 Puheluun vastaaminen 101 Puhelun lopetus 102 Puhelun aikana 102 Puhelinasetukset 103 Bluetoothin päälle-/poiskytkentä 104 Automaattinen yhteys 104 Näkyvyys 104 Automaattinen vastaaminen 105 Puhelimen äänenvoimakkuus 105 Puhelinmuistion päivitys 105 Bluetooth-nimi 106 Viestin merkkiääni 106 Lisätoiminnot 107 MP3-soitin* 107 Kappaleen valinta 107 Toistovalikko 109 Kappaleen ohitus 109 Soittaminen 109 Toiston keskeytys 109 Kappaleen uudelleensoitto/ satunnaissoitto 110 Äänenvoimakkuuden säätö 110 MP3-soittimen sulkeminen 110 Kuvankatselija* 111 Kuvankatseluvalikko 111 Kuvan valinta 112 Kuvan suurentaminen 112 Kuvan kääntäminen 112 Kuvan tietojen näyttö 113 Diaesitys 113 Asetukset 113 Videosoitin* 114 Videovalikon avaaminen 115 Soittaminen 115 Toiston keskeytys 115 Äänenvoimakkuuden säätö 116 Maan tiedot 116 4

5 SISÄLLYSLUETTELO >>> Asetukset 118 Järjestelmäasetuksien valinta 118 Järjestelmäasetusvalikko 118 Käyttö 118 Valintavaihtoehdot 118 Asetusvalikon sulkeminen 118 Valikon eri vaihtoehdot 119 Akku 119 Päivä-/yönäyttö 119 Kalibrointi 120 Kirkkaus 120 Kieli 120 Automaattinen päälle/pois 121 Äänet 121 Värin säätö 122 Tehdasasetukset 122 Tiedot 122 Omat lisätoiminnot 123 Ammattisanoja 124 Avainsanat 126 Tekniset tiedot 129 OHJELEHTI 130 EC-vaatimustenmukaisuusvakuutus 130 Laitteen hävittäminen 131 Akun hävittäminen 132 Ilmoitusvelvoite akkuja koskevan asetuksen (BattV) mukaan 132 Akun irrotus 132 Näissä ohjeissa olevia tietoja ja arvoja voidaan muuttaa ennalta ilmoittamatta. Näiden ohjeita ei saa osittainkaan kopioida tai luovuttaa mihinkään tarkoituksiin ilman HARMAN/BECKER Automotive Systems GmbH:n kirjallista lupaa. Kaikki tekniset tiedot, piirrokset jne. ovat tekijänoikeuslailla suojattu. Copyright 2009, HARMAN/BECKER Automotive Systems GmbH Kaikki oikeudet pidätetään. L K 5

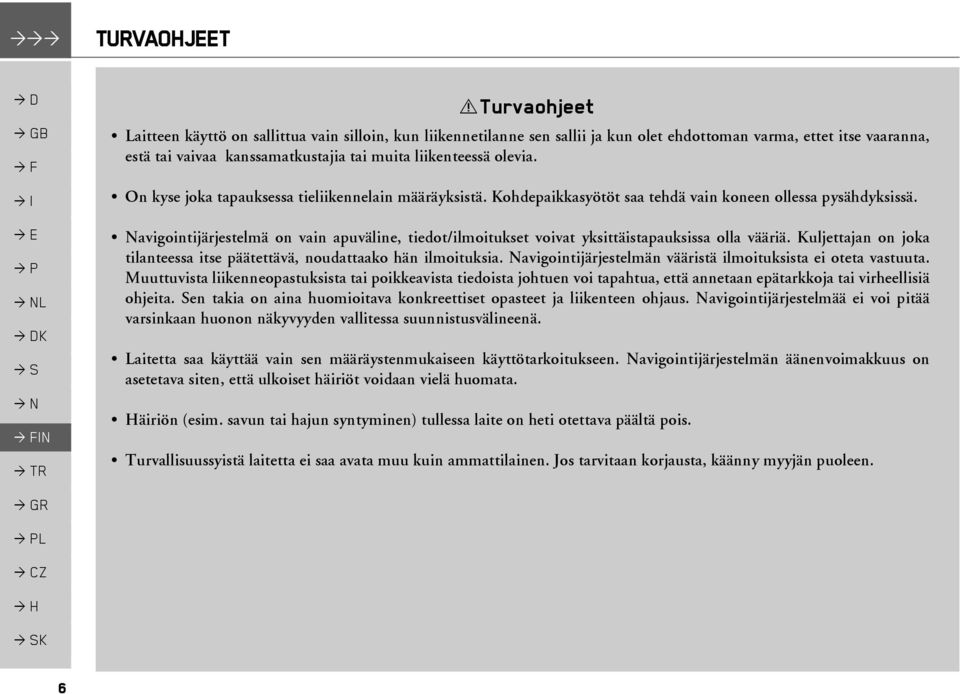

6 >>> TURVAOHJEET Turvaohjeet L!Turvaohjeet Laitteen käyttö on sallittua vain silloin, kun liikennetilanne sen sallii ja kun olet ehdottoman varma, ettet itse vaaranna, estä tai vaivaa kanssamatkustajia tai muita liikenteessä olevia. On kyse joka tapauksessa tieliikennelain määräyksistä. Kohdepaikkasyötöt saa tehdä vain koneen ollessa pysähdyksissä. Navigointijärjestelmä on vain apuväline, tiedot/ilmoitukset voivat yksittäistapauksissa olla vääriä. Kuljettajan on joka tilanteessa itse päätettävä, noudattaako hän ilmoituksia. Navigointijärjestelmän vääristä ilmoituksista ei oteta vastuuta. Muuttuvista liikenneopastuksista tai poikkeavista tiedoista johtuen voi tapahtua, että annetaan epätarkkoja tai virheellisiä ohjeita. Sen takia on aina huomioitava konkreettiset opasteet ja liikenteen ohjaus. Navigointijärjestelmää ei voi pitää varsinkaan huonon näkyvyyden vallitessa suunnistusvälineenä. Laitetta saa käyttää vain sen määräystenmukaiseen käyttötarkoitukseen. Navigointijärjestelmän äänenvoimakkuus on asetetava siten, että ulkoiset häiriöt voidaan vielä huomata. Häiriön (esim. savun tai hajun syntyminen) tullessa laite on heti otettava päältä pois. Turvallisuussyistä laitetta ei saa avata muu kuin ammattilainen. Jos tarvitaan korjausta, käänny myyjän puoleen. K 6

7 TURVAOHJEET >>> Verkkopistokkeessa, auton latausadapterissa ja laitteessa ilmoitettuja verkkojännitteitä (voltteja) ei saa ylittää. Ellei tätä huomioida, laite ja laturi voivat vaurioitua tai akku räjähtää. Laitetta ja akkua ei saa missään olosuhteissa avata. Kaikki muutokset laitteeseen ovat kiellettyjä; seurauksena on käyttöluvan mitätöinti. Käytä vain alkuperäisiä BECKER-varaosia. Näin varmistat, että kaikkia asianomaisia määräyksiä noudatetaan, ja vältät terveyshaitat ja esinevahingot. Hävitä käyttökelvottomat laitteet tai akku voimassa olevien määräysten mukaan. Takuu raukeaa epäasianmukaisen käytön seurauksena! Nämä turvaohjeet koskevat myös alkuperäisiä BECKERtarvikkeita. L K 7

8 >>AFFIC ASSIST Traffic Assist Käyttöoppaan sisältö L K Tässä käyttöoppaassa käsitellään molempia laitteita Traffic Assist Z213 ja Traffic Assist Z215. Kohdat, joissa molempien laitteiden kuvaus tai varustelu poikkeavat toisistaan, ilmaistaan tähdellä (*) sekä selitetään vastaavina alaviitteinä. Toiminnot, jotka ovat valinnaisia, ilmaistaan myös tähdellä (*) sekä selitetään vastaavina alaviitteinä. Valinnaiset toiminnot voidaan aktivoida myöhemmin maksullisesti Content Managerilla. Käyttö Traffic Assist -laitteessa on suuritehoinen PND (Personal Navigation Device), jota käytetään ajoneuvoissa ja suljetuissa tiloissa. Laite ja tarvikkeet tulee suojata kosteudelta ja lialta. Traffic Assist -laite voi olla: Navigointilaite MP3-musiikinsoittolaite* Kuvankatselulaite* Video* Bluetooth -toiminnolla varustetun matkapuhelimen kautta hyvin mukavana handsfree-laitteena. Navigointi GPS = Global Positioning System, poistaa pitkäaikaisen etsinnän katukartoista. Laitteeseen sisäänrakennetun vastaanottoantennin avulla rakennusten ulkopuolella on mahdollista navigoida jatkuvasti. Rakennusten sisäpuolella navigointitoiminto ei ole mahdollista vastaanotosta riippuen. Ajoneuvoissa käytettäessä Traffic Assist - laitteen asennuspaikasta riippuen riittävä GPS-tietojen vastaanotto ei ole mahdollista. Tällöin ulkoisen antennin liittäminen on mahdollista (ei kuulu toimituslaajuuteen). Traffic Assist toimii TMC:n avulla. TMC:n avulla sinulla on mahdollisuus vastaanottaa liikennetiedotuksia. Voit sitten saada tietoa mahdollisista liikenneruuhkista. Asetuksien mukaan järjestelmä opastaa liikenneruuhkien ohi joko automaattisesti tai pyynnöstä. 8 *Tätä toimintoa voidaan muuttaa Content Managerilla.

9 Musiikki* Sisäänrakennetulla MP3-Playerillä voidaan matkalla kuunnella lempimusiikkia. Kuvat* Traffic Assist -laiteessa on Picture Viewer, jossa on useita kuvanesittämistoimintoja. Video* Traffic Assist on varustettu videolaitteella videoiden toistoa varten. Puhelin Traffic Assist on varustettu langattomalla Bluetooth tekniikalla. Bluetooth in kautta voit yhdistää Bluetooth toiminnolla varustetun matkapuhelimen. Traffic Assist toimii silloin mukavana handsfree-laitteena. Lisäksi on mahdollista lukea matkapuhelimen osoitteisto tai puhelinmuistio sekä kuunnella vastaanotettuja tekstiviestejä. Traffic Assist -laitteen poistaminen pakkauksesta Huomautus: Traffic Assist toimitetaan kestävässä pakkauksessa. Jos siinä tai sen sisällössä ilmenee huomattavia vikoja, laitetta ei saa edelleen poistaa pakkauksesta. Käänny tässä tapauksessa myyjän puoleen. Toimituksen tarkastaminen Ennen Traffic Assist -laitteen käyttöönottamista on tarkastettava, onko laitteen toimituslaajuus ja sen kunto asianmukainen (katso myös sivu 13). ura pakkauksen sisältö varovasti ja tarkasta se. Toimituksen sisältö TRAFFIC ASSIST >>> 1 Traffic Assist Laitteen pidin ja kannatinlevy USB-kaapeli Auton verkkoadapteri 12/24 V savukkeensytyttimeen ja sisäinen TMC-antenni Content Managerin ja käyttöohjeet sisältävä DVD (ei kuvassa) 3 2 L K *Tätä toimintoa voidaan muuttaa Content Managerilla. 9

10 >>AFFIC ASSIST L K Reklamaatiotapauksissa Käänny reklamaatiotapauksessa myyjän puoleen. Laite voidaan lähettää alkuperäispakkauksessa myös suoraan Harman/ Becker ille. Pakkauksen käsittely Alkuperäispakkausta on säilytettävä vähintään takuuajan kuivassa paikassa. Huomautus: Hävittäminen on suoritettava asiaankuuluvia maakohtaisia määräyksiä noudattaen. Pakkausta ei saa polttaa. Toimitusmaasta riippuen pakkaus voidaan luovuttaa kauppiaalle. Laitekuvaus Traffic Assist koostuu Traffic Assist -peruslaitteesta ja toimituslaajuuteen kuuluvista lisälaitteista. Yksittäisiä osia koskeva selonteko on kappaleessa: "Yleisnäkymä Traffic Assist -laitteesta" sivulla 13 Huomautus: Peruslaitetta ja lisälaitteita ei saa avata eikä millään tavalla muuttaa. Traffic Assist -peruslaite Peruslaite sisältää kaiken elektroniikan: integroidun antennin, TMC-vastaanottimen liikennetiedotusten vastaanottamiseen, kosketusnäytön, integroitu kaiutin navigointi-ilmoituksia tai MP3-tiedostoja*, videoita* ja puheluita varten, mikrofoni. Lisäksi laitteen sivulla on erilaisia liittimiä ja liitäntöjä. Laitetta koskevia lisätietoja on kappaleessa: > "Tekniset tiedot" sivulla *Tätä toimintoa voidaan muuttaa Content Managerilla.

11 Jännitteensyöttökaapeli savukkeensytyttimestä Tämä kaapeli mahdollistaa liitännän henkilöauton savukkeensytyttimeen. Virransyöttöä koskevat vaatimukset ovat: Tasavirta 12/24 V 0,5 ampeeria Akku Integroitu akku voidaan sen purkauduttua ladata liittämällä Traffic Assist sähköverkkoon. Liitä laite auton verkkoadapterilla auton 12/24 V-liitäntään tai lisävarusteisella verkkosovittimella 230V-verkkoon. Huomautus: Traffic Assist voidaan ladata toimitukseen kuuluvalla auton latauskaapelilla tai lisävarusteena saatavalla pistorasian verkkosovittimella. Kun Traffic Assist on liitetty tietokoneeseen, se saa virran tämän kautta eikä kuluta akkua. USB-liitäntäkaapeli Traffic Assistin voi liittää mukana toimitetulla USB-kaapelilla tavalliseen tietokoneeseen (PC), jossa on USBliitäntä. Traffic Assistin 4 gigatavun flashmuistia ja mahdollisesti asetettua Micro SD -korttia voidaan käyttää tietokoneen kautta kuten vaihdettavaa tietovälinettä. Laitteen pidin Traffic Assist voidaan kiinnittää laitteen pitimellä ajoneuvoon. Lisävarusteet TRAFFIC ASSIST >>> Verkkopistoke Traffic Assist voidaan liittää pistorasiaan tällä verkkopistokkeella. Sähköverkon edellytykset: vaihtovirta V 0,3 A Hz Ulkoinen GPS-antenni Ulkoisella antennilla voidaan saada vastaanottoon parannusta ajoneuvoissa, joissa vain rajallinen GPS-vastaanotto on mahdollista (ei kuulu toimituslaajuuteen). Ota selkoa asiasta erikoisliikkeessä. Liitäntää koskevia ohjeita on kohdassa "Ulkoisen antennin kytkeminen" sivulla 20. Kaapeli autoon liittämistä varten Lisävarustekaapelilla Traffic Assist voidaan liittää autoon optimaalisesti. Liitäntää koskevia ohjeita on kohdassa "Kaapeli autoon liittämistä varten (lisävaruste)" sivulla 20. L K 11

12 >>AFFIC ASSIST L K Kuulokkeet Traffic Assist käytettäessä tavalliset kuulokkeet voidaan liittää 3,5 mm:n pistokkeella tai sopivalla adapterilla (ei sisälly toimitukseen).!varoitus! Kuulovammojen välttäminen Kuulokkeiden ja korvanappien pitkään jatkuva käyttö suurella äänenvoimakkuudella voi aiheuttaa pysyviä kuulovammoja. Laite täyttää standardin NF EN :2000, French Article L mukaiset äänenpainetason raja-arvot. Emme suosittele kuulokkeiden käyttöä ajon aikana. Noudata aina maassa voimassa olevia määräyksiä ja asetuksia. Huomautuksia dokumentaatioon Quick Start Guide Pikaoppaan avulla tutustut nopeasti Traffic Assist -laitteesi käyttötoimintoihin. Pikaoppaassa käsitellään Traffic Assist tärkeimpiä perustoimintoja. Käyttöohje Tarkka kuvaus Traffic Assist toiminnoista sisältyy tähän käyttöoppaaseen. Rekisteröinti Voit rekisteröityä ohjelmistopalveluumme, jolloin ilmoitamme sinulle uusista päivityksistä ja muista uutuuksista. Voit rekisteröityä verkossa Beckerin kotisivulla Avaa valikko SERVICE/SUPPORT ja rekisteröidy kohdassa Software update. Korjaus Vian ilmaantuessa laitetta ei saa avata. Käänny myyjäliikkeen puoleen. Päästöt ja hävittäminen Päästöjä, sähkömagneettista yhteensopivuutta ja hävittämistä koskevia tietoja, katso "OHJELEHTI" sivulla

13 YLEISNÄKYMÄ TRAFFIC ASSIST -LAITTEESTA >>> 1 2 L Yleisnäkymä Traffic Assist -laitteesta Toimituslaajuus 1 Traffic Assist - PND (Personal Navigation Device) 2 USB-liitäntäkaapeli 3 Laitteen pidin ja kannatinlevy 4 Auton savukkeensytyttimeen liitettävä virtakaapeli (12/24 V) ja sisäinen TMC-antenni 4 3 K 13

14 >>> YLEISNÄKYMÄ TRAFFIC ASSIST -LAITTEESTA 2 L K Laitteen etupuoli käyttö- ja näyttöelementteineen 1 Becker-näppäin ( ) Painallus = Useimmissa sovelluksissa Takaisin-toiminto Pitkä painallus = Päävalikko avautuu 2 Kosketusnäyttö päävalikko valittuna 3 Kosketusnäyttöpainike Painaminen = kulloisenkin painikekäskyn aktivointi 4 Mikrofoni Laitteen takaosa 5 Ulkoisen antennin liitäntämahdollisuus (ulkoinen antenni ei kuulu toimituslaajuuteen) 14

15 YLEISNÄKYMÄ TRAFFIC ASSIST -LAITTEESTA >>> Laitteen yläpuoli 1 Traffic Assistin päälle- ja poiskytkentä (valmiustila) Laitteen alapuoli 2 Micro-SD-korttiasema 3 3,5 mm:n liitäntä kuulokkeita varten (kuulokkeet eivät sisälly toimitukseen) 4 Mini-USB-liitäntä/virransyöttö 5 On/Off-kytkin L K 15

16 >>> YLEINEN KÄYTTÖ Yleinen käyttö Huolto ja hoito L K Laite ei vaadi huoltoa. Hoitoon riittää sähkölaitteille tarkoitettu yleispuhdistusaine ja kostea, pehmeä liina.!varoitus! Sähköisku aiheuttaa hengenvaaran. Katkaise laite aina ennen laitteen, sen osien ja tarvikkeiden hoitoa ja irrota verkkopistoke. Huomautus: Älä käytä syövyttäviä tai hankaavia aineita tai pintaa naarmuttavia pyyhkeitä. Laitetta ei saa kostuttaa vedellä. Kannettava navigointilaitteesi on kehitetty ja valmistettu huolellisesti ja sitä tulee myös käsitellä huolella. Seuraavia suosituksia noudattamalla kannettavasta navigointilaitteestasi on pitkään iloa: Suojaa navigointilaitteesi ja sen lisävarusteet vedeltä ja kosteudelta! Jos laitteeseen pääsee kosteutta, katkaise sen virta ja erota se virtalähteestä. Jätä laite kuivumaan huonelämpötilaan. Älä käytä äläkä myöskään säilytä kannettavaa navigointilaitettasi pölyisessä tai likaisessa ympäristössä. Älä jätä kannettavaa navigointilaitettasi kuumiin olosuhteisiin. Korkeat lämpötilat saattavat lyhentää laitteen sähkökomponenttien toiminta-aikaa, vioittaa akkuja ja muovata tai sulattaa tiettyjä muoveja. Älä jätä kannettavaa navigointilaitettasi kylmiin olosuhteisiin. Kun se käyttöön otettaessa lämpenee käyttölämpötilaansa, saattaa sisäpuolelle muodostua kosteutta, joka vaurioittaa sähkökomponentteja. Älä päästä kannettavaa navigointilaitetta putoamaan, älä kohdista siihen iskuja äläkä ravistele sitä. Epäasianmukainen käsittely voi vaurioittaa laitteen komponentteja. Älä käytä puhdistamiseen syövyttäviä kemikaaleja, puhdistusliuoksia tai väkeviä pesuaineita. Kaikki mainitut ohjeet koskevat samalla tavaralla kannettavaa navigointilaitetta, akkua, verkkopistoketta ja auton latausadapteria ja kaikkia tarvikkeita. Jos nämä osat eivät toimi ohjeenmukaisesti, käänny ammattiliikkeen puoleen. 16

17 Akun laatuselvitys Kannettavan navigointilaitteen akun kapasiteetti alenee jokaisen varaus-/purkausjakson myötä. Myös epäasianmukainen säilytys liian korkeissa tai alhaisissa lämpötiloissa voi aiheuttaa kapasiteetin alenemisen vähitellen. Näin ollen käyttöaika voi lyhentyä oleellisesti myös täyteen ladatulla akulla. Akku on joka tapauksessa rakennettu siten, että se voidaan ladata ja purkaa vielä 6 kuukauden käyttöajan päästä navigointilaitteen ostosta. Näytön laatuselvitys Poikkeustapauksissa näyttöön voi teknisistä syistä ilmaantua muunvärisiä pieniä pisteitä (pikseleitä). Lisäksi on mahdollista, että yksittäiset kuvapisteet näkyvät kirkkaampina tai tummempina. Näissä tapauksissa kyseessä ei ole vika. Käyttöönotto Jos Traffic Assist on purettu pakkauksesta ja tarkastettu, ettei vikoja ole, laite voidaan ottaa käyttöön. Yksittäiset vaiheet ovat: Virran syöttäminen Laitteen päällekytkentä Varmista antennin vastaanotto (mikäli käytetään navigointia) Virransyöttö YLEINEN KÄYTTÖ >>> Huomautus: Traffic Assist voidaan ladata toimitukseen kuuluvalla auton latauskaapelilla tai lisävarusteena saatavalla pistorasian verkkosovittimella. Kun Traffic Assist on liitetty tietokoneeseen, se saa virran tämän kautta eikä kuluta akkua. L K 17

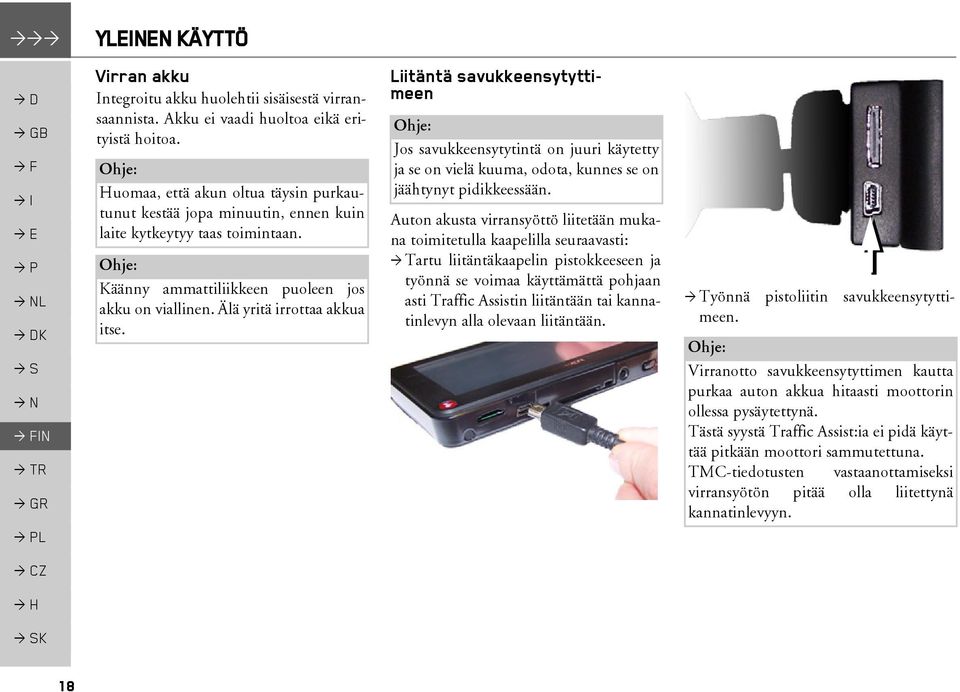

18 >>> YLEINEN KÄYTTÖ L K Virran akku Integroitu akku huolehtii sisäisestä virransaannista. Akku ei vaadi huoltoa eikä erityistä hoitoa. Huomaa, että akun oltua täysin purkautunut kestää jopa minuutin, ennen kuin laite kytkeytyy taas toimintaan. Käänny ammattiliikkeen puoleen jos akku on viallinen. Älä yritä irrottaa akkua itse. Liitäntä savukkeensytyttimeen Jos savukkeensytytintä on juuri käytetty ja se on vielä kuuma, odota, kunnes se on jäähtynyt pidikkeessään. Auton akusta virransyöttö liitetään mukana toimitetulla kaapelilla seuraavasti: > Tartu liitäntäkaapelin pistokkeeseen ja työnnä se voimaa käyttämättä pohjaan asti Traffic Assistin liitäntään tai kannatinlevyn alla olevaan liitäntään. > Työnnä pistoliitin savukkeensytyttimeen. Virranotto savukkeensytyttimen kautta purkaa auton akkua hitaasti moottorin ollessa pysäytettynä. Tästä syystä Traffic Assist:ia ei pidä käyttää pitkään moottori sammutettuna. TMC-tiedotusten vastaanottamiseksi virransyötön pitää olla liitettynä kannatinlevyyn. 18

19 Liitäntä pistorasiaan!hengenvaara! Pidä huoli siitä, että kätesi eivät ole kosteat ja että verkkosovitin on kuiva. Liitä verkkosovitin vain sille sopivaan sähköverkkoon. Virransyötön kytkeminen Yleiseen sähköverkkoon laite liitetään lisävarusteena saatavan verkkopistokkeen avulla seuraavalla tavalla: > Tartu pistokkeeseen ja työnnä se Traffic Assistn liitäntään pohjaan asti voimaa käyttämättä. > Työnnä sovittimen pistoke pistorasiaan. Irrota verkkosovitin, jos Traffic Assist on pitempään käyttämättä. TMC-antenni Mukana toimitettu TMC-antenni on integroitu virransyöttökaapeliin. Toimitustilassa TMC-antenni kulkee rinnakkain savukkeensytyttimeen liitettävän kaapelin kanssa. Ellei TMC-vastaanotto ole riittävä, poista TMC-antennin kaapeli savukkeensytyttimeen liitettävästä kaapelista. Sen jälkeen voit kiinnittää TMC-antennin tuulilasiin mukana toimitetulla imukupilla. TMC-antenni pitää sijoittaa siten, että se ei haittaa ajamista. GPS-antenni YLEINEN KÄYTTÖ >>> Laitteen antenni GPS-antenni on integroitu koteloon. Huomautus: Integroitu GPS-antenni ei sovi signaalien vastaanottoon autoissa, joissa on aurinkosuojalasit (metallointi tai metallikalvo, tunnistettavissa lasin merkinnästä SIGLA SOL, SIGLA CHROM, SIGLA, KOOL-OF, SUNGATE jne.). Antenni ei myöskään sovi autoihin, joissa on takalasinlämmitin. Käytä tällaisissa tapauksissa ulkoista GPS-antennia. Lisätietoja saa laitteen myyjältä. L K 19

20 >>> YLEINEN KÄYTTÖ L K Ulkoisen antennin kytkeminen Jotta vastaanotto toimisi heikoissa olosuhteissa, voidaan liittää ulkoinen GPS-antenni (ei sisälly toimitukseen). Tätä varten kotelon selkäpuolella on suljettava liitäntäkohta. Ellei ulkoista antennia liitetä, tämä liitäntä on suljettava. > Avaa lukko vetämällä kevyesti sen puolelta. > Liitä ulkoinen antenni lisävarusteena saatavalla sovittimella. Kaapeli autoon liittämistä varten (lisävaruste) Lisävarustekaapelilla Traffic Assist voidaan liittää autoon optimaalisesti. Tämän kaapelin avulla: Traffic Assist voidaan liittää audiojärjestelmään puhelimen mykistystä varten. Kun kaapeli on liitetty oikein, audiojärjestelmä mykistyy navigointiohjeiden ajaksi. Traffic Assist voidaan liittää audiojärjestelmään audiosignaalia varten. Siihen voidaan kytkeä erikseen hankittava mikrofoni. Kaapelihaarojen pistokkeissa on vastaava merkintä. > Työnnä kaapeli sille tarkoitettuun kannatinlevyn alla olevaan liitäntään. 20

21 L R GND Audio 3,5mm:n jakkipistokkeen vaatimukset audiokaapelin liittämistä varten. MIC MIC GND IN DET 3,5 mm:n jakkipistokkeen vaatimukset mikrofonin liittämistä varten. Mute GND 2,5 mm:n jakkipistokkeen vaatimukset puhelimen mykistysjohtimen liittämistä varten. Muistikortti Traffic Assistssa on paikka micro-sdmuistikortille. Karttatiedot on tallennettu Traffic Assistin sisäiseen muistiin ja siksi micro-sdmuistikorttipaikkaa käytetään päivityksiä varten ja musiikin* toistoon, kuvien* tai videoiden* katseluun. Muistikorttia voidaan käyttää myös karttatietojen laajentamista varten. Laitteen alapuolen vasemmalla alueella on korttipaikka. Kortin lokerossa on jousella toimiva lukko- ja poistomekanismi. YLEINEN KÄYTTÖ >>> Muistikortin sisäänlaittaminen oista muistikortti pakkauksestaan koskematta tai tahraamatta kosketinlistaa. > Tartu muistikorttiin siten, että kosketinlista tulee laitteeseen ja sen selkäpuoleen päin. > Työnnä muistikortti korttilokeroon. > Työnnä muistikortti korttilokeroon kevyesti, kunnes se lukittuu sinne. Muistikortin poistaminen Korttilokero työntää kortin niin pitkälle ulos, että siihen voidaan tarttua kahdella sormella. aina sormella muistikorttia kevyesti korttilokeron jousta vasten ja hellitä se sen jälkeen. Kortti työntyy ulos. > Vedä muistikortti esiin ja aseta se pakkaukseen kosketinlistaa koskematta. L K *Tätä toimintoa voidaan muuttaa Content Managerilla. 21

22 >>> YLEINEN KÄYTTÖ L Laitteen kiinnitin Laitekannattimen avulla Traffic Assist voidaan kiinnittää suoraan tuulilasiin. Huomautus: Traffic Assist ja laitteen kiinnitin eivät saa olla pitkään suorassa auringonvalossa. +70 C:n ja sitä korkeammat sisälämpötilat voivat vahingoittaa kiinnittimen osia Imupinta Vipu Jalka Lukkoruuvi Kannatinlevy Vapautuspainike Laitteen kiinnittimen asentaminen Huomautus: Kiinnitä laitekannatin siten, että se Traffic Assist kiinnitettynä ei haittaa näkyväisyyttä eikä ole turvatyynyn vaikutusalueella. Huolehdi siitä, etteivät sähköliitäntäkaapelit häiritse ajoneuvon ohjauslaitteisiin tarttumista. Poista rasva ja lika tuulilasin kiinnityskohdasta. Älä käytä tahraavia, saippuapitoisia puhdistusaineita. K 22

23 Kiinnitys tuulilasiin Laitekannatin voidaan kiinnittää lasiin imukiinnityksen avulla. itimen ollessa avattuna lukkoruuvi on jalan kuulan päällä. 2. Työnnä sen jälkeen kannatinlevy kuulan päälle ja kiristä lukkoruuvi 4 kevyesti. ae sopiva paikka. aina jalan 2 imupinta 1 tuulilasia vasten. Käännä laitekannatinta siten, että kannatinlevy on suunnilleen halutussa suunnassa. aina vipua 3 alaspäin. Kannatin on imeytynyt kiinni tuulilasiin. Tämän jälkeen se voidaan säätää tarkasti. Poistamiseen käytetään taas vipua 3. Laitekannattimen säätö > Avaa lukkoruuveja 4 niin paljon, että kannatinlevyä 5 voidaan liikuttaa voimaa käyttämättä. iirrä kannatinlevy 5 haluttuun asentoon ja pidä se tässä asennossa. > Kiristä lukkoruuvit 4 niin kireälle, että Traffic Assist pysyy tukevasti paikallaan ajon aikana. Traffic Assistn kiinnitys > Aseta Traffic Assist kotelon alapuolella olevasta kiinnityspisteestään kannatinlevylle 5. aina Traffic Assist varovasti kannatinlevyyn 5. Traffic Assist lukkiutuu paikalleen. Traffic Assistn irrotus Paina kannatinlevyn 5 yläosassa olevaa nuppia ja nosta Traffic Assist vapaalla kädellä irti kannatinlevystä. YLEINEN KÄYTTÖ >>> Traffic Assist -laitteen kytkeminen päälle/pois päältä On/Off-kytkimellä 1 Traffic Assist voidaan kytkeä päälle tai täysin pois. Näppäimellä 2 Traffic Assistin yläpuolella laite voidaan siirtää lepotilaan ja kytkeä jälleen toimintaan. 2 1 L K 23

24 >>> YLEINEN KÄYTTÖ L Kytkeminen päälle > Aseta laitteen alapuolella oleva On/Offkytkin On-asentoon. aina Traffic Assistin yläpuolella olevaa näppäintä. Laite kytkeytyy päälle. Kosketusnäyttöön tulee seuraava valmistajan logo. Kun Traffic Assist käynnistetään ensimmäistä kertaa, näyttöön tulee automaattisesti kielivalikko. aina haluamasi kielen painiketta. yväksy valinta painamalla näppäintä OK. > Valitse nyt haluamasi ääni. Äänet joiden kohdalla on (TTS) tukevat tekstien ääneen toistoa (esim. katujen nimet ja tekstiviestit). Kuulet lyhyen esimerkkiohjeen. yväksy valintasi painamalla näppäintä OK. Tämän jälkeen näyttöön tulee seuraava kehotus: > Jos hyväksyt tämän, paina näppäintä OK. Traffic Assistin käyttö on sallittu vain kulloisenkin maan liikennelakia noudattaen! Luetteloa voidaan selata näppäimillä nuolten suunnassa. K 24

25 Poiskytkentä Laite voidaan kytkeä pois milloin tahansa. aina Traffic Assistin yläpuolella olevaa näppäintä. Traffic Assist siirtyy valmiustilaan. > Traffic Assist suljetaan lopullisesti siirtämällä laitteen alapuolella oleva On/Offkytkin Off-asentoon. Suosittelemme pitämään Traffic Assistin lepotilassa lyhyehköjen (alle viikon kestävien) käyttökatkosten aikana. Näin kytkeytymisaika lyhenee tuntuvasti ja Traffic Assist löytää selvästi nopeammin navigointiin tarvittavat satelliitit. Jos kohdeopastus on aktiivisena lepotilaa aktivoitaessa, se jatkuu automaattisesti, kun Traffic Assist kytketään n. neljän tunnin sisällä uudelleen päälle. Kosketusnäytön perusteet Traffic Assist on varustettu kosketusnäytöllä. Huomautus: Jottei näytön pinta vahingoittuisi, sitä saa koskettaa vain sormilla tai tylpällä, rasvattomalla esineellä. YLEINEN KÄYTTÖ >>> Käyttö Kun kosketusnäytön kenttää kosketaan, tämän kentän ympärille ilmestyy hetkeksi punainen kehys valinnan vahvistamiseksi. Jos kosketat kenttää, joka ei sillä hetkellä ole aktiivi, kuuluu lyhyt merkkiääni. Kalibrointi Jos kosketusnäyttö reagoi epätarkasti, jolloin esim. sormen painaminen tekee sen vasta siirrettynä painikkeen keskelle, on tehtävä kalibrointi. Kalibrointitoiminto käynnistetään asetusvalikosta (katso myös sivu 120). L K 25

26 >>> YLEINEN KÄYTTÖ Valikkojen perusteet L K Laitteen käyttöä tuetaan erilaisilla valikoilla ja syöttöikkunoilla. Päävalikko Ylin valikkotaso on Päävalikko. Päävalikosta käynnistetään yksittäiset sovellukset. Yksittäisiä sovelluksia koskevat tiedot ovat vastaavissa pääkappaleissa. Päävalikosta voit yksittäisten sovellusten avaamisen lisäksi nähdä lisätietoja tai ottaa muita toimintoja käyttöön. 1 Tunnistat painikkeen symbolista Puhelin, onko puhelin jo liitettynä. 1 2 Puhelin liitettynä Puhelin ei liitettynä Näppäimen Valitse määränpää vasemmalla puolella olevasta satelliittisymbolista näet, toimiiko GPS-vastaanotto GPS-vastaanotto toimii GPS-vastaanotto ei toimi 2 2 Jos kohdeopastus on jo aktiivisena, kummankin painikerivin välissä näkyy nykyinen kohdeosoite ja näppäin, jolla kohdeopastus voidaan keskeyttää. 1 Painamalla näppäintä 1 voit keskeyttää kohdeopastuksen osoitettuun kohteeseen suoraan päävalikosta. 26

27 Syötöt syöttövalikolla Joissakin sovelluksissa tarvitaan syöttövalikkosyöttöä. Syöttövalikkoa käytetään näppäimistön tavoin. Ylemmällä kirjoitusrivillä syöttövalikko näyttää näppäimistöstä syötetyt merkit. Keskimmäinen alue on merkkien syöttöä varten. Alimmalta riviltä otetaan käyttöön aputoimintoja. Seuraavaksi kuvataan käyttöä. Merkkien syöttäminen Merkkien syöttäminen tapahtuu painamalla keskialueella olevia painikkeita. Syötön päätyttyä lopetus tapahtuu painamalla painiketta, jolloin se siirtyy Traffic Assist -laitteen käsiteltäväksi. Navigointikohteita syötettäessä Traffic Assist vertaa syötettyjä tietoja tietokantaan. Vain valittavissa olevat merkit ovat sallittuja. Merkit, jotka eivät ole valittavissa, näkyvät korostettuina. YLEINEN KÄYTTÖ >>> Ehdotusten hyväksyminen Syöttämisen aikana Traffic Assist antaa ylimmälle riville ehdotuksia. Ehdotuksissa otetaan tottumuksesi huomioon. Jos olet usein ilmoittanut kaupungiksi esim. Hampurin, sitä ehdotetaan automaattisesti syöttäessäsi kirjaimen H. Jos syötettyjä kirjaimia ei ole vielä kohdennettu, näyttö ehdottaa näihin sopivia suuria kaupunkeja/paikkakuntia. yväksy ehdotus painamalla syöttökenttää tai näppäintä. L K 27

28 >>> YLEINEN KÄYTTÖ Luetteloiden selaaminen Jos halutusta valinnasta on jo annettu muutamia kirjaimia, valintaluettelosta voidaan saada näkyviin ko. kirjainyhdistelmien kaikki kohteet. Valintaluettelo tulee näkyviin. L > Valintaluettelo haetaan painamalla painiketta. > Luetteloa selataan painamalla näyttöruudun oikeassa reunassa olevia nuolipainikkeita. aina haluamaasi kohdetta. Kohde otetaan vastaan ja valintaluettelo suljetaan. rikoismerkkien näppäimistöön pääset painamalla nuolella merkittyä näppäintä. Näyttöön tulee erikoismerkkien näppäimistö. Mahdollisten valintojen määrä näkyy lukuna näppäimessä. Jos vaihtoehtoja on yli 300, tarkkaa määrää ei näy. Luettelossa on kaikkia merkinnät, jotka vastaavat jo syötettyjä kirjaimia. Syötetyt kirjaimet näkyvät merkinnöissä punaisina. Erikoismerkit ja äänteenmukaus Syötettäessä paikan tai kadun nimiä erikoismerkkejä ja äänteenmukautuksia ei tarvitse syöttää. Traffic Assist muuttaa tarvittaessa syötöt AE, OE ja UE. > Jos etsit esim. paikakuntaa "Würzburg", valitse vain "WUERZBURG" tai "WURZBURG". Kohteiden ja reittien nimien kohdalla erikoismerkeistä voi olla hyötyä. yötä haluamasi erikoismerkki. Kun jokin merkki on syötetty, Traffic Assist vaihtaa automaattisesti normaaliin syöttövalikkoon. Voit sulkea erikoismerkkien näppäimistön lopettamatta syöttöä painamalla nuolella merkittyä näpppäintä. K 28

29 YLEINEN KÄYTTÖ >>> Muut merkistöt Traffic Assistin näppäimistöön on valittavissa eri kirjaimistoja. Numeroiden syöttö Numerojen syöttämiseksi siirrytään numeronäppäimistöön. aina näppäintä. Numeronäppäimistö tulee näyttöön. Vaihto isojen/pienten kirjaimien välillä Vapaata tekstiä syötettäessä voit käyttää isoja tai pieniä kirjaimia tai automaattista vaihtoa. aina nuolella merkittyä näppäintä niin monta kertaa, kunnes haluttu kirjaimisto on valittuna. > Takaisin kirjainnäppäimistöön pääset painamalla nuolella merkittyä näppäintä. aina näytön oikeassa yläkulmassa olevaa näppäintä niin monta kertaa, kunnes haluttu syöttötapa on valittuna. Syöttötapa näkyy näppäimistön tekstistä. Näppäin on automaattiselle vaihdolle. Tämä tarkoittaa, että ensimmäinen kirjain kirjoitetaan automaattisesti isolla ja seuraavat automaattisesti pienellä. Näppäin on isoille kirjaimille. Näppäin on pienille kirjaimille. L K 29

30 >>> YLEINEN KÄYTTÖ L K Merkkien poistaminen Viimeinen merkki poistetaan käyttämällä askelpalautinta. > Yhdysmerkin vasemmalla puolella oleva merkki poistetaan painamalla painiketta. Välilyönnin lisääminen Jos esim. kaupunkien nimien kohdalla syötetään kaksi sanaa, ne on erotettava välilyönnillä. > Välilyönti syötetään painamalla painiketta. Becker-painike -painike on integroituna kehyksen vasempaan alareunaan. Sinä on erilaisia toimintoja: Valikkoyhteydestä riippuen sen vaikutuksena on lyhyesti painettaessa edelliseen syöttötasoon palaaminen. Kun näppäintä pidetään painettuna, päävalikko avautuu. Content Manager Content Manager on PC-pohjainen sovellus sisältäen joukon tarpeellisia toimintoja, joiden avulla voit hallita Traffic Assist -laitteen sisältöä. Content Managerilla voit: tallentaa Traffic Assist -laitteessa olevan sisällön PC:lle ja hakea sen myöhemmin Traffic Assist -laitteeseen asentaa DVD-levylle tallennetun sisällön ladata ajantasaiset tiedot Internetistä ja asentaa ne Traffic Assist -laitteeseen. Content Managerin käyttöön vaaditaan mukana toimitettu USB-kaapeli sekä tietokone, joka täyttää seuraavat vähimmäisvaatimukset: Käyttöjärjestelmä Suoritin Keskusmuisti Vapaa tallennustila Vähintään Windows XP Kellotaajuus 300 MHz 256 MB 2Gt 30

31 Content Managerin asentaminen Voit asentaa Content Managerin tietokoneeseen seuraavissa vaiheissa: > Aseta Content Managerin sisältämä DVD-levy tietokoneen DVD-asemaan. > Jos DVD ei käynnisty automaattisesti, käynnistä manuaalisesti CONTENTMANAGER-hakemistossa oleva tiedosto BECKERCMSETUP.EXE. > Valitse kieli luettelosta ja napsauta sitten OK. > Lue tervehdyssivu ja jatka napsauttamalla Seuraava. > Valitse asennuskansio. Oletuksena on oletusasennuskansio. Jos haluat valita jonkin toisen kansion, joko syötä polun nimi tai napsauta Selaa ja määritä kansio. > Aloita kopiointi napsauttamalla Asenna. Näet tiedot kopionnin aikana napsauttamalla Näytä tiedot. Content Manager käynnistyy automaattisesti heti asennuksen jälkeen. Jos et halua sitä, poista valintaruudun valinta. Asennus on sitten valmis. > Lopeta asennusohjelma napsauttamalla Valmis. YLEINEN KÄYTTÖ >>> Content Managerin käynnistäminen Käynnistä Content Manager toimimalla seuraavasti: > Kytke Traffic Assist -laitteen USBliitäntä suoraan tietokoneen USBliittimeen mukana toimitetulla USBkaapelilla. > Kytke virta Traffic Assist -laitteeseen -painikkeella. Kun Becker Traffic Assist kytketään PCtietokoneeseen ensimmäisen kerran, kaikki tarpeelliset ohjaimet asennetaan ja näyttöön tulee viesti "Laite on nyt käyttövalmis". Hetken päästä Traffic Assist näkyy tietokoneessa vaihdettavana tietovälineenä. L K 31

32 >>> YLEINEN KÄYTTÖ L K apsauta tietokoneessa Käynnistä > Kaikki ohjelmat. > Valitse Becker. apsauta Content Manager. Kun Content Manager käynnistyy, ohjelma suorittaa eräitä toimenpiteitä ennen kuin voit hallita navigointiohjelmiston sisältöä. Jokaisen käynnistyksen yhteydessä muodostetaan yhteys Internetiin ja tarkastetaan, onko Content Managerista saatavana uudempia versioita. Kun uusi ohjelmistoversio löytyy, Content Manager pyytää asentamaan sen. Suosittelemme, että asennat uuden ohjelmaversion aina, kun se on saatavilla. Kun uusi ohjelmistoversio löytyy, sinulla on seuraavat vaihtoehdot: Hyväksy uusi ohjelmaversio napsauttamalla Kyllä. Uusi versio ladataan ja asennetaan ennen kuin Content Manager voidaan ottaa käyttöön. Jos haluat käynnistää Content Managerin aiemmin asennetun vanhan version, napsauta Ei. Kun käsillä on tarvittavat päivitykset sisältävä uusi versio, näppäinkentän Ei sijasta näytössä näkyy Poistu. Sinun on asennettava uusi versio. Muussa tapauksessa sovellus sammutetaan. Kun DVD-levy asetetaan tietokoneen DVD-asemaan, Content Manager lukee ja luetteloi DVD-levyn sisällön automaattisesti, jos tämä ei enää lisää sisältöä luetteloon. Jos et ole vielä tehnyt varmuuskopiota navigointilaitteesta, Content Manager kysyy käynnistettäessä, haluatko luoda täydellisen tai osittaisen varmuuskopion. Suosittelemme varmuuskopion luomista joka tapauksessa. Siten tietojen katoamisen jälkeen sisältö voidaan palauttaa. Musiikkikappaleiden, kuvien ja videoiden siirto Kuvat*, musiikki* ja videot* voidaan tallentaa erilliselle mikro-sd-muistikortille (ei sisälly toimitukseen) tai Traffic Assistin sisäiseen muistiin Media -kansioon. Tiedostot voidaan siirtää kortinlukijan tai USB-liitännän kautta. Suosittelemme nimeämään tiedostot ja hakemistot selvästi, jotta ne on tarvittaessa helppo löytää. 32 *Tätä toimintoa voidaan muuttaa Content Managerilla.

33 Häiriötapauksissa Näyttö ilmoittaa käyttöjärjestelmän tai laitteen häiriöistä. Jos haluttua toimintoa ei voida tämän jälkeen suorittaa, Traffic Assist pitää käynnistää uudelleen On/Offnäppäimellä. Jos ilmoitukset palaavat tai laite ei muista syistä toimi asianmukaisesti, käänny laitteen myyntiliikkeen. Voit hakea ratkaisua ongelmaasi myös Beckerin kotisivulta (Support) kohdasta FAQ. Huomautus: Älä koskaan yritä avata laitetta itse! Jos et osaa itse korjata ilmaantunutta vikaa, käänny ammattiliikkeen puoleen! YLEINEN KÄYTTÖ >>> L K 33

34 >>AVIGOINTIKÄYTTÖ Navigointikäyttö Mitä on navigointi? L K Navigoinnilla (lat. navigare = ohjata alusta merellä) tarkoitetaan yleensä ajoneuvon paikannusta, suunnan ja etäisyyden määritystä haluttuun kohteeseen sekä sinne kulkevan reitin määritystä ja seuraamista. Navigoinnin apuna käytetään mm. tähtiä, kiintopisteitä, kompassia ja satelliitteja. Traffic Assist määrittää paikan GPS-vastaanottimen avulla. Global Positioning System (GPS) on järjestelmä, jonka Yhdysvaltain armeija kehitti 1970-luvulla aseiden ohjausjärjestelmäksi. GPS perustuu kaikkiaan 24 satelliittiin, jotka kiertävät maata signaaleja lähettäen. GPS-vastaanotin vastaanottaa nämä signaalit ja laskee etäisyytensä yksittäisiin satelliitteihin signaalien kulkuaikojen perusteella. Näin se taas pystyy paikantamaan sinun maantieteellisen sijaintisi. Paikannukseen tarvitaan vähintään kolmen satelliitin signaalit. Vähintään neljän satelliitin avulla voidaan määrittää myös korkeus merenpinnasta. Suunnan ja välimatkan kohteeseen Traffic Assist määrittää navigointitietokoneen ja sisäisessä muistissa olevan digitaalisen tiekartan avulla. Turvallisuussyistä opastus kohteeseen tapahtuu pääasiassa ääniohjeilla. Näitä tukevat kosketusnäytön suuntanuoli ja karttakuva.!turvallisuusohjeet Tieliikennelakia noudatetaan aina ensisijaisesti. Navigointijärjestelmä on vain apuväline, joissain tapauksissa tiedot/ohjeet voivat olla virheellisiä. Kuljettajan pitää joka tilanteessa itse päättää, noudattaako hän ohjeita. Navigointijärjestelmän vääristä tiedoista emme voi ottaa vastuuta. Ensimmäisellä käyttökerralla sijainnin määritys voi kestää jopa 30 minuuttia. Liikennemerkkejä ja paikallisia liikennesääntöjä tulee aina noudattaa ensisijaisesti. Ajo-opastus koskee yksinomaan henkilöautoja. Erityissuosituksia ja määräyksiä muille ajoneuvoille (esim. hyötyajoneuvoille) ei ole huomioitu. Ajokohteet tulee syöttää vain auton seisoessa. 34

35 Navigoinnin valinta Navigointikäyttö avataan päävalikosta. aina päävalikossa näppäintä Valitse määränpää. Pikahakunäyttö avautuu. Jos kummankin painikerivin välissä näkyy osoite, ohjaus näytettyyn osoitteeseen on aloitettu. Pikahaku Pikahakunäytössä on viimeksi käytetyt kohteet ja tallennetut kohteet, jotka voidaan valita suoraan. Lisäksi pikahakunäytöstä voit avata kohteensyöttövalikon tai osoitteen antamisen puhumalla*. Pikahakunäytön rakenne Pikahakunäytön ylimmällä rivillä on Syötä määränpää-näppäin, jolla avataan kohdesyöttövalikko, ja -näppäin, jolla annetaan osoite puhumalla*. Toiselta riviltä voit käynnistää kohdeopastuksen kotiosoitteeseesi, mikäli se on jo syötetty. Tämän alla on luettelo viimeksi ajetuista ja tallennetuista kohteista. NAVIGOINTIKÄYTTÖ >>> Kohdeluettelo Kohdeluettelossa on riveittäin kaikki pikahaulla valittavat kohteet. Ensimmäiseltä riviltä voit käynnistää kohdeopastuksen kotiosoitteeseesi, mikäli se on jo syötetty. Jokainen kohdeluettelon rivi on jaettu kahteen kenttään. Kentät on kuvattu näppäiminä. Oikeasta näppäimestä nähdään kohde ja vasemmalla olevasta kuvakkeesta tämän ominaisuudet. Kohdeluetteloon tallentuu automaattisesti enintään 200 viime kohdetta. Muistin täyttyessä uusin kohde korvaa automaattisesti vanhimman. Tärkeät kohteet voidaan suojata. Jos valitset kotiosoitteen, ja tätä ei ole vielä määritetty, näyttö kehottaa syöttämään osoitteen. L K *Käytössä vain laitteessa Traffic Assist Z215 35

36 >>AVIGOINTIKÄYTTÖ L K Käytössä olevat kuvakkeet Kohdeluettelossa käytetään seuraavia kuvakkeita. Kuvake Merkitys Tämä on tavallinen kohde ilman erityisominaisuuksia. Tämä kohde on suojattu. Muistin täyttyessä tämä kohde ei korvaudu automaattisesti. Haluttaessa se voidaan poistaa manuaalisesti. Suojatun merkinnän yhteydessä sijainti on mahdollista määrittää myös pikavalinnalla. Tämä kohde on valittu kotiosoite. Pikahaun käyttö Osoite puheella* Ota osoitteen puhetoiminto käyttöön painamalla -näppäintä. Lisätietoja osoitteen antamisesta puhumalla on kohdassa "Osoitteen antaminen puhumalla*" sivulla 44. Käynnistys entisellä kohteella Kohdeluettelosta nähdään pikahakukohteet. aina halutun kohteen näppäintä reitinlaskennan käynnistämiseksi. Laskenta käynnistyy. Reitinlaskennan päätyttyä näyttöön tulee karttakuva, ja kohdeopastus alkaa. Kohdemuistin selaus Luetteloa voidaan selata näppäimillä nuolten suunnassa. Kohteen näyttö tai muokkaus Jokainen pikahakukohde on avattavissa näyttöön tai muokattavissa. aina halutun kohteen vieressä vasemmalla olevaa näppäinkenttää. äyttöön tulee valintavalikko. Valinta Näytä tiedot Nimeä merkintä Poista merkintä Merkitys Kohteen tiedot tulevat näyttöön. Tämän näytön kautta saat kohteen näkyviin kartalla, näet reitin tai voit käynnistää kohdeopastuksen. Kohteen nimi voidaan muuttaa. Nimetty kohde on automaattisesti suojattu. Kohde poistetaan pikahausta. 36 *Käytössä vain laitteessa Traffic Assist Z215

37 NAVIGOINTIKÄYTTÖ >>> Valinta Suojaa merkintä Poista suojaus Siirrä ylös Siirrä alas Poista kakki merk. Merkitys Kohteen automaattinen poisto estetään. Tämä toiminto on käytettävissä vain suojaamattomille kohteille. Kohteen suojaus poistetaan. Tämä toiminto on käytettävissä vain suojatuille kohteille. Kohde siirretään yhden paikan verran eteenpäin. Siirretty kohde on automaattisesti suojattu. Kohde siirretään yhden paikan verran taaksepäin. Siirretty kohde on automaattisesti suojattu. Kaikki kohteet (paitsi suojatut ja kotiosoite) poistetaan luettelosta. Kotiosoite Jos painat näppäintä Koti, eikä kotiosoitetta ole vielä syötetty, näyttö kehottaa syöttämään osoitteen. aina Kyllä osoitteen syöttämiseksi. Sitten voit syöttää kohteen kohdassa "Kohteensyöttövalikko" sivulla 37 olevien ohjeiden mukaan. Lisäksi voit käyttää valikon vaihtoehtoja Aseta nykyinen sijainti ja Valitse viim. määränpäistä (pikahaku) kohteen valitsemiseksi. Kohteensyöttövalikon avaaminen Näppäimellä Syötä määränpää pääset kohteensyöttövalikkoon. Katso "Kohteensyöttövalikko" sivulla 37. Kohteensyöttövalikko Jos kohteen pikavalintaa ei haluta tai pikahaku ei vielä sisällä suunniteltua kohdetta, uuden kohteen voi määrittää kohteensyöttövalikon kautta. aina pikahakunäytöllä näppäintä Syötä määränpää kuvaruudun yläreunasta. Kohteensyöttövalikko tulee näyttöön. L K 37

38 >>AVIGOINTIKÄYTTÖ L K Kohteensyöttövalikon rakenne Syötä osoite Näppäimellä Syötä osoite päästään eri vaiheisiin osoitteen valinnasta kohdeopastuksen käynnistämiseen. Katso "Osoitteen syöttö" sivulla 38. Valitse POI Näppäimellä Valitse POI voidaan valita erikoiskohteita kuten esim. lentokentät tai laivasatamat, ravintolat, hotellit, huoltoasemat tai julkiset laitokset ja käynnistää kohdeopastus näihin. Katso "Erikoiskohteet" sivulla 45. Omat määränpäät Näppäimellä Omat määränpäät voit hakea Traffic Assisthon tuotuja Google erikoiskohteita ja käynnistää kohdeopastuksen niihin. Katso "Omat määränpäät -kohteen valinta" sivulla 49. Yhteystiedot Näppäimellä Yhteystiedot voit avata Traffic Assisthon tuotuja Microsoft Outlook yhteystietoja ja käynnistää kohdeopastuksen niissä olevaan osoitteeseen. Katso "Yhteystiedot -kohteen valinta" sivulla 50. Valitse kartalta Näppäimellä Valitse kartalta voi valita kohteen suoraan kartalta ja käynnistää kohdeopastuksen sinne. Katso "Kohteen valinta kartalta" sivulla 54. Syötä koordinaatit Näppäimellä Syötä koordinaatit voi antaa maantieteelliset koordinaatit tietylle kohdepisteelle ja käynnistää kohdeopastuksen siihen. Katso "Koordinaattien syöttö" sivulla 55. Reittisuunnittelu Näppäimellä Reittisuunnittelu voidaan suunnitella useita välikohteita sisältävä reitti. Katso "Reitin suunnittelu" sivulla 51. Osoitteen syöttö Kohteensyöttövalikosta pääset näppäimellä Syötä osoite osoitteensyöttövalikkoon. aina kohteensyöttövalikossa painiketta Syötä osoite. Näyttöön tulee osoitteensyöttövalikko. Painamalla (ylhäältä oikealta) näppäintä Tyhjennä voit pyyhkiä kaikki tiedot maata lukuunottamatta. 38

39 NAVIGOINTIKÄYTTÖ >>> Maan valinta Kohdemaan painikkeella voit valita käytettävissä olevat maat. Valinnan jälkeen maa tulee automaattisesti käyttöön osoitteensyöttövalikkoon. Jos kohdemaa on jo syötetty, se säilyy, kunnes valitset toisen maan. Paina tarvittaessa kuvaruudun oikeassa reunassa olevia nuolinäppäimiä mahdollisten kohdemaiden selaamiseksi. * -symboli näyttää, missä maissa osoite voidaan antaa puhumalla. Osoitteen valinta ja kohdeopastuksen käynnistys Tarkka osoite voidaan syöttää osoitteensyöttövalikossa. aina kohdemaan näppäintä avataksesi maan valintaluettelon. Näyttöön tulee valintaluettelo. Osoitteensyöttövalikossa voidaan tehdä seuraavat asetukset: Paikkakunta Postinumero Katu ja talon numero Poikkikadut paikannusavuksi L aina haluamasi maan näppäintä. Lisäksi on mahdollista: Hakea erikoiskohde ilmoitetun osoitteen lähistöltä POI-haku Tämä syötetään kohdan "Erikoiskohde osoitteen lähistöllä" sivulla 47 ohjeiden mukaan. Tallentaa kohde pikahakuun. Katsoa reitti kartalta. Aloittaa kohdeopastus suoraan. K *Käytössä vain laitteessa Traffic Assist Z215 39

40 >>AVIGOINTIKÄYTTÖ L Paikkakunnan valinta Kohdepaikkakunnan voi syöttää nimen tai postinumeron perusteella. Kun syötät paikkakunnan kirjaimia, Traffic Assist antaa ehdotuksia (katso "Ehdotusten hyväksyminen" sivulla 27). Jos et hyväksy ehdotusta, jatka syöttämällä haluamasi paikkakunnan seuraavia kirjaimia. Traffic Assist sulkee pois kaikki mahdottomat kirjainyhdistelmät ja postinumerot ja aktivoi vain kirjain- tai numerokentät, jotka esiintyvät olemassa olevissa paikkakunnissa tai postinumeroissa. > Valitse syöttö joko paikkakunnan tai postinumeron mukaan. Syötettäessä kaksi sanaa nämä pitää erottaa merkillä. Kun riittävä määrä kirjaimia on syötetty, näyttöön tulee automaattisesti luettelo, josta voit valita paikkakunnan. Pääset luetteloon jo aikaisemmin painamalla näppäintä. Jos olet ilmoittanut postinumeron, paikkakunnan nimi häviää ensin syöttövalikosta. Syötä seuraavaksi kadun nimi. Tämän jälkeen myös paikkakunnan nimi tulee näyttöön. Paikkakuntaluettelon käyttö Kun olet syöttänyt muutamia kirjaimia halutun paikkakunnan nimestä, voit avata luettelon kaikista kyseeseen tulevista paikkakunnista, tai tämä luettelo tulee automaattisesti näyttöön. > Avaa luettelo painamalla kuvaruudun oikeassa reunassa olevaa näppäintä. Voit selata luetteloa näppäimillä. aina haluamasi paikkakunnan painiketta. yötä peräjälkeen kohdepaikkakunnan kirjaimet tai postinumeron numerot. K 40

41 NAVIGOINTIKÄYTTÖ >>> Kadun valinta Valikon kohdassa Katu katu ja talonnumero voidaan syöttää erikseen kirjain- ja numerokentän kautta. Traffic Assist sulkee pois kaikki mahdottomat kirjainyhdistelmät ja aktivoi vain kirjainkentät, jotka esiintyvät olemassa olevissa kaduissa. Talonnumero voidaan valita vasta, kun katu on valittu ja jos tiedot sisältävät talonnumeroita. aina peräjälkeen kohdekadun kirjaimia. Kun riittävä määrä kirjaimia on syötetty, näyttöön tulee automaattisesti luettelo, josta voit valita kadun. Pääset luetteloon jo aikaisemmin painamalla näppäintä. Katuluettelon käyttö Kun olet syöttänyt muutamia kirjaimia halutun kadun nimestä, voit avata luettelon kaikista kyseeseen tulevista kaduista, tai tämä luettelo tulee automaattisesti näyttöön. > Avaa katuhakemisto painamalla kuvaruudun oikeassa reunassa olevaa näppäintä. Voit selata luetteloa näppäimillä. aina haluamasi kadun painiketta. Risteys Kun olet syöttänyt kohdepaikkakunnan ja -kadun, voit tarkentaa rajausta ilmoittamalla poikkikadun. Poikkikadun sijasta voit ilmoittaa myös talonnumeron, molempia ei voi syöttää yhtä aikaa. aina näppäintä Risteys. Näyttöön tulee poikkikadun nimen syöttövalikko. yötä poikkikadun nimi. Kun halutun kadun nimestä on syötetty muutama kirjain, näyttöön tulee automaattisesti luettelo. aina haluamasi kadun painiketta. L K 41
