1 Käyttöohje

2 Sisällysluettelo >>ISÄLLYSLUETTELO L Sisällysluettelo 2 Turvaohjeet 5 Traffic Assist 7 Käyttöoppaan sisältö 7 Käyttö 7 Navigointi 7 Puhelin* 8 Traffic Assist -laitteen poistaminen pakkauksesta 8 Toimituksen tarkastaminen 8 Toimituksen sisältö 8 Reklamaatiotapauksissa 9 Pakkauksen käsittely 9 Laitekuvaus 9 Traffic Assist -peruslaite 9 Jännitteensyöttökaapeli savukkeensytyttimestä 10 Akku 10 USB-liitäntäkaapeli 10 Laitteen pidin 10 Lisävarusteet 10 Verkkopistoke 10 Huomautuksia dokumentaatioon 11 Quick Start Guide 11 Käyttöohje 11 Rekisteröinti 11 Korjaus 11 Päästöt ja hävittäminen 11 Yleisnäkymä Traffic Assist -laitteesta 12 Yleinen käyttö 15 Huolto ja hoito 15 Akun laatuselvitys 16 Näytön laatuselvitys 16 Käyttöönotto 16 Virransyöttö 16 Virran akku 17 Liitäntä savukkeensytyttimeen 17 Liitäntä pistorasiaan 18 Virransyötön kytkeminen 18 TMC-antenni* 18 GPS-antenni 18 Laitteen antenni 18 Muistikortti 19 Muistikortin sisäänlaittaminen 19 Muistikortin poistaminen 19 Laitteen kiinnitin 19 Laitteen kiinnittimen asentaminen 20 Kiinnitys tuulilasiin 20 Laitekannattimen säätö 21 Traffic Assistn kiinnitys 21 Traffic Assistn irrotus 21 Traffic Assist -laitteen kytkeminen päälle/pois päältä 21 Kytkeminen päälle 21 Poiskytkentä 22 Kosketusnäytön perusteet 23 Käyttö 23 Kalibrointi 23 Valikkojen perusteet 23 Päävalikko 23 Syötöt syöttövalikolla 24 Merkkien syöttäminen 25 Ehdotusten hyväksyminen 25 Luetteloiden selaaminen 25 Erikoismerkit ja äänteenmukaus 26 Muut merkistöt 26 Numeroiden syöttö 27 Vaihto isojen/pienten kirjaimien välillä 27 Merkkien poistaminen 27 Välilyönnin lisääminen 27 Becker-painike 28 Content Manager 28 Content Managerin asentaminen 28 Content Managerin käynnistäminen 29 Häiriötapauksissa 30 Navigointikäyttö 31 Mitä on navigointi? 31 Navigoinnin valinta 32 Pikahaku 32 Pikahakunäytön rakenne 32 Kohdeluettelo 32 Käytössä olevat kuvakkeet 33 Pikahaun käyttö 33 Käynnistys entisellä kohteella 33 Kohdemuistin selaus 33 Kohteen näyttö tai muokkaus 33 Kotiosoite 34 Kohteensyöttövalikon avaaminen 34 2

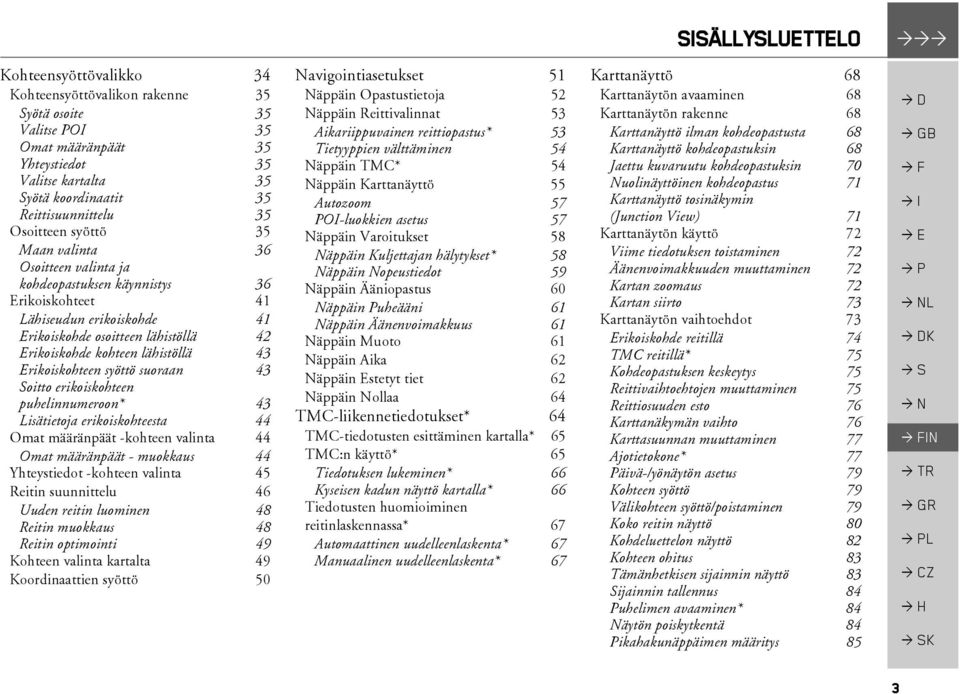

3 SISÄLLYSLUETTELO >>> Kohteensyöttövalikko 34 Kohteensyöttövalikon rakenne 35 Syötä osoite 35 Valitse POI 35 Omat määränpäät 35 Yhteystiedot 35 Valitse kartalta 35 Syötä koordinaatit 35 Reittisuunnittelu 35 Osoitteen syöttö 35 Maan valinta 36 Osoitteen valinta ja kohdeopastuksen käynnistys 36 Erikoiskohteet 41 Lähiseudun erikoiskohde 41 Erikoiskohde osoitteen lähistöllä 42 Erikoiskohde kohteen lähistöllä 43 Erikoiskohteen syöttö suoraan 43 Soitto erikoiskohteen puhelinnumeroon* 43 Lisätietoja erikoiskohteesta 44 Omat määränpäät -kohteen valinta 44 Omat määränpäät - muokkaus 44 Yhteystiedot -kohteen valinta 45 Reitin suunnittelu 46 Uuden reitin luominen 48 Reitin muokkaus 48 Reitin optimointi 49 Kohteen valinta kartalta 49 Koordinaattien syöttö 50 Navigointiasetukset 51 Näppäin Opastustietoja 52 Näppäin Reittivalinnat 53 Aikariippuvainen reittiopastus* 53 Tietyyppien välttäminen 54 Näppäin TMC* 54 Näppäin Karttanäyttö 55 Autozoom 57 POI-luokkien asetus 57 Näppäin Varoitukset 58 Näppäin Kuljettajan hälytykset* 58 Näppäin Nopeustiedot 59 Näppäin Ääniopastus 60 Näppäin Puheääni 61 Näppäin Äänenvoimakkuus 61 Näppäin Muoto 61 Näppäin Aika 62 Näppäin Estetyt tiet 62 Näppäin Nollaa 64 TMC-liikennetiedotukset* 64 TMC-tiedotusten esittäminen kartalla* 65 TMC:n käyttö* 65 Tiedotuksen lukeminen* 66 Kyseisen kadun näyttö kartalla* 66 Tiedotusten huomioiminen reitinlaskennassa* 67 Automaattinen uudelleenlaskenta* 67 Manuaalinen uudelleenlaskenta* 67 Karttanäyttö 68 Karttanäytön avaaminen 68 Karttanäytön rakenne 68 Karttanäyttö ilman kohdeopastusta 68 Karttanäyttö kohdeopastuksin 68 Jaettu kuvaruutu kohdeopastuksin 70 Nuolinäyttöinen kohdeopastus 71 Karttanäyttö tosinäkymin (Junction View) 71 Karttanäytön käyttö 72 Viime tiedotuksen toistaminen 72 Äänenvoimakkuuden muuttaminen 72 Kartan zoomaus 72 Kartan siirto 73 Karttanäytön vaihtoehdot 73 Erikoiskohde reitillä 74 TMC reitillä* 75 Kohdeopastuksen keskeytys 75 Reittivaihtoehtojen muuttaminen 75 Reittiosuuden esto 76 Karttanäkymän vaihto 76 Karttasuunnan muuttaminen 77 Ajotietokone* 77 Päivä-/yönäytön asetus 79 Kohteen syöttö 79 Välikohteen syöttö/poistaminen 79 Koko reitin näyttö 80 Kohdeluettelon näyttö 82 Kohteen ohitus 83 Tämänhetkisen sijainnin näyttö 83 Sijainnin tallennus 84 Puhelimen avaaminen* 84 Näytön poiskytkentä 84 Pikahakunäppäimen määritys 85 L 3

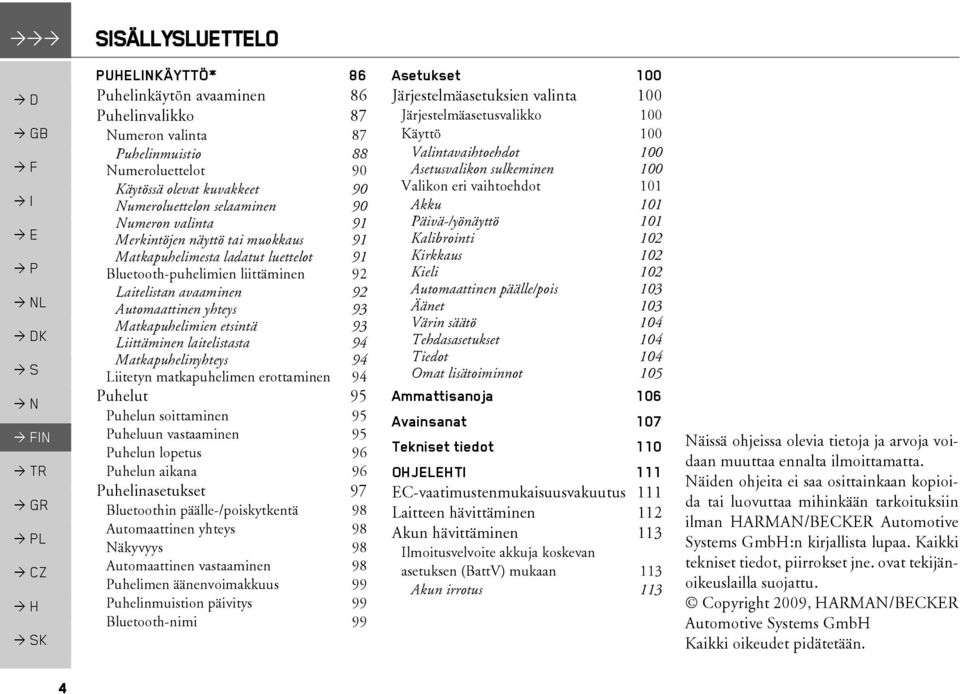

4 >>ISÄLLYSLUETTELO L PUHELINKÄYTTÖ* 86 Puhelinkäytön avaaminen 86 Puhelinvalikko 87 Numeron valinta 87 Puhelinmuistio 88 Numeroluettelot 90 Käytössä olevat kuvakkeet 90 Numeroluettelon selaaminen 90 Numeron valinta 91 Merkintöjen näyttö tai muokkaus 91 Matkapuhelimesta ladatut luettelot 91 Bluetooth-puhelimien liittäminen 92 Laitelistan avaaminen 92 Automaattinen yhteys 93 Matkapuhelimien etsintä 93 Liittäminen laitelistasta 94 Matkapuhelinyhteys 94 Liitetyn matkapuhelimen erottaminen 94 Puhelut 95 Puhelun soittaminen 95 Puheluun vastaaminen 95 Puhelun lopetus 96 Puhelun aikana 96 Puhelinasetukset 97 Bluetoothin päälle-/poiskytkentä 98 Automaattinen yhteys 98 Näkyvyys 98 Automaattinen vastaaminen 98 Puhelimen äänenvoimakkuus 99 Puhelinmuistion päivitys 99 Bluetooth-nimi 99 Asetukset 100 Järjestelmäasetuksien valinta 100 Järjestelmäasetusvalikko 100 Käyttö 100 Valintavaihtoehdot 100 Asetusvalikon sulkeminen 100 Valikon eri vaihtoehdot 101 Akku 101 Päivä-/yönäyttö 101 Kalibrointi 102 Kirkkaus 102 Kieli 102 Automaattinen päälle/pois 103 Äänet 103 Värin säätö 104 Tehdasasetukset 104 Tiedot 104 Omat lisätoiminnot 105 Ammattisanoja 106 Avainsanat 107 Tekniset tiedot 110 OHJELEHTI 111 EC-vaatimustenmukaisuusvakuutus 111 Laitteen hävittäminen 112 Akun hävittäminen 113 Ilmoitusvelvoite akkuja koskevan asetuksen (BattV) mukaan 113 Akun irrotus 113 Näissä ohjeissa olevia tietoja ja arvoja voidaan muuttaa ennalta ilmoittamatta. Näiden ohjeita ei saa osittainkaan kopioida tai luovuttaa mihinkään tarkoituksiin ilman HARMAN/BECKER Automotive Systems GmbH:n kirjallista lupaa. Kaikki tekniset tiedot, piirrokset jne. ovat tekijänoikeuslailla suojattu. Copyright 2009, HARMAN/BECKER Automotive Systems GmbH Kaikki oikeudet pidätetään. 4

5 TURVAOHJEET >>> Turvaohjeet!Turvaohjeet Laitteen käyttö on sallittua vain silloin, kun liikennetilanne sen sallii ja kun olet ehdottoman varma, ettet itse vaaranna, estä tai vaivaa kanssamatkustajia tai muita liikenteessä olevia. On kyse joka tapauksessa tieliikennelain määräyksistä. Kohdepaikkasyötöt saa tehdä vain koneen ollessa pysähdyksissä. Navigointijärjestelmä on vain apuväline, tiedot/ilmoitukset voivat yksittäistapauksissa olla vääriä. Kuljettajan on joka tilanteessa itse päätettävä, noudattaako hän ilmoituksia. Navigointijärjestelmän vääristä ilmoituksista ei oteta vastuuta. Muuttuvista liikenneopastuksista tai poikkeavista tiedoista johtuen voi tapahtua, että annetaan epätarkkoja tai virheellisiä ohjeita. Sen takia on aina huomioitava konkreettiset opasteet ja liikenteen ohjaus. Navigointijärjestelmää ei voi pitää varsinkaan huonon näkyvyyden vallitessa suunnistusvälineenä. Laitetta saa käyttää vain sen määräystenmukaiseen käyttötarkoitukseen. Navigointijärjestelmän äänenvoimakkuus on asetetava siten, että ulkoiset häiriöt voidaan vielä huomata. Häiriön (esim. savun tai hajun syntyminen) tullessa laite on heti otettava päältä pois. Turvallisuussyistä laitetta ei saa avata muu kuin ammattilainen. Jos tarvitaan korjausta, käänny myyjän puoleen. L 5

6 >>> TURVAOHJEET L Verkkopistokkeessa, auton latausadapterissa ja laitteessa ilmoitettuja verkkojännitteitä (voltteja) ei saa ylittää. Ellei tätä huomioida, laite ja laturi voivat vaurioitua tai akku räjähtää. Laitetta ja akkua ei saa missään olosuhteissa avata. Kaikki muutokset laitteeseen ovat kiellettyjä; seurauksena on käyttöluvan mitätöinti. Käytä vain alkuperäisiä BECKER-varaosia. Näin varmistat, että kaikkia asianomaisia määräyksiä noudatetaan, ja vältät terveyshaitat ja esinevahingot. Hävitä käyttökelvottomat laitteet tai akku voimassa olevien määräysten mukaan. Takuu raukeaa epäasianmukaisen käytön seurauksena! Nämä turvaohjeet koskevat myös alkuperäisiä BECKERtarvikkeita. 6

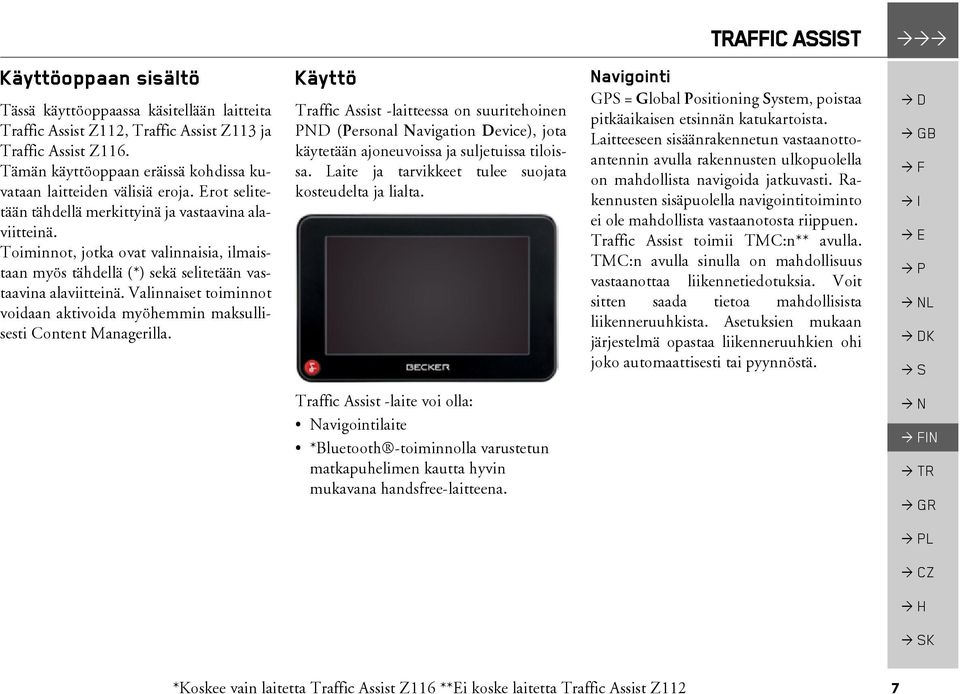

7 Traffic Assist Käyttöoppaan sisältö Tässä käyttöoppaassa käsitellään laitteita Traffic Assist Z112, Traffic Assist Z113 ja Traffic Assist Z116. Tämän käyttöoppaan eräissä kohdissa kuvataan laitteiden välisiä eroja. Erot selitetään tähdellä merkittyinä ja vastaavina alaviitteinä. Toiminnot, jotka ovat valinnaisia, ilmaistaan myös tähdellä (*) sekä selitetään vastaavina alaviitteinä. Valinnaiset toiminnot voidaan aktivoida myöhemmin maksullisesti Content Managerilla. Käyttö Traffic Assist -laitteessa on suuritehoinen PND (Personal Navigation Device), jota käytetään ajoneuvoissa ja suljetuissa tiloissa. Laite ja tarvikkeet tulee suojata kosteudelta ja lialta. Traffic Assist -laite voi olla: Navigointilaite *Bluetooth -toiminnolla varustetun matkapuhelimen kautta hyvin mukavana handsfree-laitteena. TRAFFIC ASSIST >>> Navigointi GPS = Global Positioning System, poistaa pitkäaikaisen etsinnän katukartoista. Laitteeseen sisäänrakennetun vastaanottoantennin avulla rakennusten ulkopuolella on mahdollista navigoida jatkuvasti. Rakennusten sisäpuolella navigointitoiminto ei ole mahdollista vastaanotosta riippuen. Traffic Assist toimii TMC:n** avulla. TMC:n avulla sinulla on mahdollisuus vastaanottaa liikennetiedotuksia. Voit sitten saada tietoa mahdollisista liikenneruuhkista. Asetuksien mukaan järjestelmä opastaa liikenneruuhkien ohi joko automaattisesti tai pyynnöstä. L *Koskee vain laitetta Traffic Assist Z116 **Ei koske laitetta Traffic Assist Z112 7

8 >>AFFIC ASSIST L Puhelin* Traffic Assist on varustettu langattomalla Bluetooth tekniikalla. Bluetooth in kautta voit yhdistää Bluetooth toiminnolla varustetun matkapuhelimen. Traffic Assist toimii silloin mukavana handsfree-laitteena. Lisäksi on mahdollista lukea matkapuhelimen osoitteisto tai puhelinmuistio. Traffic Assist -laitteen poistaminen pakkauksesta Huomautus: Traffic Assist toimitetaan kestävässä pakkauksessa. Jos siinä tai sen sisällössä ilmenee huomattavia vikoja, laitetta ei saa edelleen poistaa pakkauksesta. Käänny tässä tapauksessa myyjän puoleen. Toimituksen tarkastaminen Ennen Traffic Assist -laitteen käyttöönottamista on tarkastettava, onko laitteen toimituslaajuus ja sen kunto asianmukainen (katso myös sivu 12). ura pakkauksen sisältö varovasti ja tarkasta se. Toimituksen sisältö Traffic Assist Laitteen pidin ja kannatinlevy USB-kaapeli Auton verkkoadapteri 12/24 V savukkeensytyttimeen ja sisäinen TMC-antenni** Content Managerin ja käyttöohjeet sisältävä DVD (ei kuvassa) *Koskee vain laitetta Traffic Assist Z116 **Ei koske laitetta Traffic Assist Z112

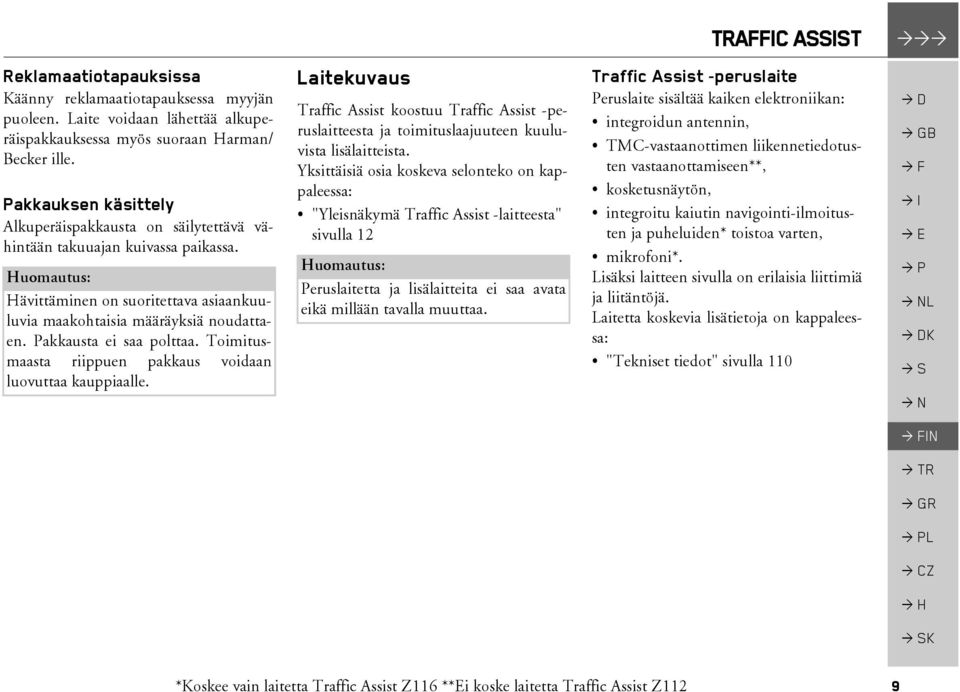

9 Reklamaatiotapauksissa Käänny reklamaatiotapauksessa myyjän puoleen. Laite voidaan lähettää alkuperäispakkauksessa myös suoraan Harman/ Becker ille. Pakkauksen käsittely Alkuperäispakkausta on säilytettävä vähintään takuuajan kuivassa paikassa. Huomautus: Hävittäminen on suoritettava asiaankuuluvia maakohtaisia määräyksiä noudattaen. Pakkausta ei saa polttaa. Toimitusmaasta riippuen pakkaus voidaan luovuttaa kauppiaalle. Laitekuvaus Traffic Assist koostuu Traffic Assist -peruslaitteesta ja toimituslaajuuteen kuuluvista lisälaitteista. Yksittäisiä osia koskeva selonteko on kappaleessa: "Yleisnäkymä Traffic Assist -laitteesta" sivulla 12 Huomautus: Peruslaitetta ja lisälaitteita ei saa avata eikä millään tavalla muuttaa. TRAFFIC ASSIST >>> Traffic Assist -peruslaite Peruslaite sisältää kaiken elektroniikan: integroidun antennin, TMC-vastaanottimen liikennetiedotusten vastaanottamiseen**, kosketusnäytön, integroitu kaiutin navigointi-ilmoitusten ja puheluiden* toistoa varten, mikrofoni*. Lisäksi laitteen sivulla on erilaisia liittimiä ja liitäntöjä. Laitetta koskevia lisätietoja on kappaleessa: "Tekniset tiedot" sivulla 110 L *Koskee vain laitetta Traffic Assist Z116 **Ei koske laitetta Traffic Assist Z112 9

10 >>AFFIC ASSIST L Jännitteensyöttökaapeli savukkeensytyttimestä Tämä kaapeli mahdollistaa liitännän henkilöauton savukkeensytyttimeen. Virransyöttöä koskevat vaatimukset ovat: Tasavirta 12/24 V 0,5 ampeeria Akku Integroitu akku voidaan sen purkauduttua ladata liittämällä Traffic Assist sähköverkkoon. Liitä laite auton verkkoadapterilla auton 12/24 V-liitäntään tai lisävarusteisella verkkosovittimella 230V-verkkoon. Huomautus: Traffic Assist voidaan ladata toimitukseen kuuluvalla auton latauskaapelilla tai lisävarusteena saatavalla pistorasian verkkosovittimella. Kun Traffic Assist on liitetty tietokoneeseen, se saa virran tämän kautta eikä kuluta akkua. USB-liitäntäkaapeli Traffic Assistin voi liittää mukana toimitetulla USB-kaapelilla tavalliseen tietokoneeseen (PC), jossa on USBliitäntä. Traffic Assistin 2 gigatavun flashmuistia ja mahdollisesti asetettua Micro SD -korttia voidaan käyttää tietokoneen kautta kuten vaihdettavaa tietovälinettä. Laitteen pidin Traffic Assist voidaan kiinnittää laitteen pitimellä ajoneuvoon. Lisävarusteet Verkkopistoke Traffic Assist voidaan liittää pistorasiaan tällä verkkopistokkeella. Sähköverkon edellytykset: vaihtovirta V 0,3 A Hz 10

11 Huomautuksia dokumentaatioon Quick Start Guide Pikaoppaan avulla tutustut nopeasti Traffic Assist -laitteesi käyttötoimintoihin. Pikaoppaassa käsitellään Traffic Assist tärkeimpiä perustoimintoja. Käyttöohje Tarkka kuvaus Traffic Assist toiminnoista sisältyy tähän käyttöoppaaseen. Rekisteröinti Voit rekisteröityä ohjelmistopalveluumme, jolloin ilmoitamme sinulle uusista päivityksistä ja muista uutuuksista. Voit rekisteröityä verkossa Beckerin kotisivulla Avaa valikko SERVICE/SUPPORT ja rekisteröidy kohdassa Software update. Korjaus Vian ilmaantuessa laitetta ei saa avata. Käänny myyjäliikkeen puoleen. Päästöt ja hävittäminen Päästöjä, sähkömagneettista yhteensopivuutta ja hävittämistä koskevia tietoja, katso "OHJELEHTI" sivulla 111. TRAFFIC ASSIST >>> L 11

12 >>> YLEISNÄKYMÄ TRAFFIC ASSIST -LAITTEESTA L 1 2 Yleisnäkymä Traffic Assist -laitteesta Toimituslaajuus 1 Traffic Assist - PND (Personal Navigation Device) 2 USB-liitäntäkaapeli 3 Laitteen pidin ja kannatinlevy 4 Auton savukkeensytyttimeen liitettävä virtakaapeli (12/24 V) ja sisäinen TMC-antenni* *Ei koske laitetta Traffic Assist Z112

13 YLEISNÄKYMÄ TRAFFIC ASSIST -LAITTEESTA >>> 2 Laitteen etupuoli käyttö- ja näyttöelementteineen 1 Becker-näppäin ( ) Painallus = Useimmissa sovelluksissa Takaisin-toiminto Pitkä painallus = Päävalikko avautuu 2 Kosketusnäyttö päävalikko valittuna 3 Kosketusnäyttöpainike Painaminen = kulloisenkin painikekäskyn aktivointi 4 Mikrofoni* L *Koskee vain laitetta Traffic Assist Z116 13

14 >>> YLEISNÄKYMÄ TRAFFIC ASSIST -LAITTEESTA L Laitteen yläpuoli 1 Traffic Assistin päälle- ja poiskytkentä (valmiustila) Laitteen alapuoli 2 Micro-SD-korttiasema 3 Mini-USB-liitäntä/virransyöttö 4 On/Off-kytkin 14

15 Yleinen käyttö Huolto ja hoito Laite ei vaadi huoltoa. Hoitoon riittää sähkölaitteille tarkoitettu yleispuhdistusaine ja kostea, pehmeä liina.!varoitus! Sähköisku aiheuttaa hengenvaaran. Katkaise laite aina ennen laitteen, sen osien ja tarvikkeiden hoitoa ja irrota verkkopistoke. Huomautus: Älä käytä syövyttäviä tai hankaavia aineita tai pintaa naarmuttavia pyyhkeitä. Laitetta ei saa kostuttaa vedellä. Kannettava navigointilaitteesi on kehitetty ja valmistettu huolellisesti ja sitä tulee myös käsitellä huolella. Seuraavia suosituksia noudattamalla kannettavasta navigointilaitteestasi on pitkään iloa: Suojaa navigointilaitteesi ja sen lisävarusteet vedeltä ja kosteudelta! Jos laitteeseen pääsee kosteutta, katkaise sen virta ja erota se virtalähteestä. Jätä laite kuivumaan huonelämpötilaan. Älä käytä äläkä myöskään säilytä kannettavaa navigointilaitettasi pölyisessä tai likaisessa ympäristössä. Älä jätä kannettavaa navigointilaitettasi kuumiin olosuhteisiin. Korkeat lämpötilat saattavat lyhentää laitteen sähkökomponenttien toiminta-aikaa, vioittaa akkuja ja muovata tai sulattaa tiettyjä muoveja. YLEINEN KÄYTTÖ >>> Älä jätä kannettavaa navigointilaitettasi kylmiin olosuhteisiin. Kun se käyttöön otettaessa lämpenee käyttölämpötilaansa, saattaa sisäpuolelle muodostua kosteutta, joka vaurioittaa sähkökomponentteja. Älä päästä kannettavaa navigointilaitetta putoamaan, älä kohdista siihen iskuja äläkä ravistele sitä. Epäasianmukainen käsittely voi vaurioittaa laitteen komponentteja. Älä käytä puhdistamiseen syövyttäviä kemikaaleja, puhdistusliuoksia tai väkeviä pesuaineita. Kaikki mainitut ohjeet koskevat samalla tavaralla kannettavaa navigointilaitetta, akkua, verkkopistoketta ja auton latausadapteria ja kaikkia tarvikkeita. Jos nämä osat eivät toimi ohjeenmukaisesti, käänny ammattiliikkeen puoleen. L 15

16 >>> YLEINEN KÄYTTÖ L Akun laatuselvitys Kannettavan navigointilaitteen akun kapasiteetti alenee jokaisen varaus-/purkausjakson myötä. Myös epäasianmukainen säilytys liian korkeissa tai alhaisissa lämpötiloissa voi aiheuttaa kapasiteetin alenemisen vähitellen. Näin ollen käyttöaika voi lyhentyä oleellisesti myös täyteen ladatulla akulla. Akku on joka tapauksessa rakennettu siten, että se voidaan ladata ja purkaa vielä 6 kuukauden käyttöajan päästä navigointilaitteen ostosta. Näytön laatuselvitys Poikkeustapauksissa näyttöön voi teknisistä syistä ilmaantua muunvärisiä pieniä pisteitä (pikseleitä). Lisäksi on mahdollista, että yksittäiset kuvapisteet näkyvät kirkkaampina tai tummempina. Näissä tapauksissa kyseessä ei ole vika. Käyttöönotto Jos Traffic Assist on purettu pakkauksesta ja tarkastettu, ettei vikoja ole, laite voidaan ottaa käyttöön. Yksittäiset vaiheet ovat: Virran syöttäminen Laitteen päällekytkentä Varmista antennin vastaanotto (mikäli käytetään navigointia) Virransyöttö Huomautus: Traffic Assist voidaan ladata toimitukseen kuuluvalla auton latauskaapelilla tai lisävarusteena saatavalla pistorasian verkkosovittimella. Kun Traffic Assist on liitetty tietokoneeseen, se saa virran tämän kautta eikä kuluta akkua. 16

17 Virran akku Integroitu akku huolehtii sisäisestä virransaannista. Akku ei vaadi huoltoa eikä erityistä hoitoa. Huomaa, että akun oltua täysin purkautunut kestää jopa minuutin, ennen kuin laite kytkeytyy taas toimintaan. Käänny ammattiliikkeen puoleen jos akku on viallinen. Älä yritä irrottaa akkua itse. Liitäntä savukkeensytyttimeen Jos savukkeensytytintä on juuri käytetty ja se on vielä kuuma, odota, kunnes se on jäähtynyt pidikkeessään. Auton akusta virransyöttö liitetään mukana toimitetulla kaapelilla seuraavasti: > Tartu liitäntäkaapelin pistokkeeseen ja työnnä se Traffic Assistin liitäntään pohjaan asti voimaa käyttämättä. YLEINEN KÄYTTÖ >>> > Työnnä pistoliitin savukkeensytyttimeen. Virranotto savukkeensytyttimen kautta purkaa auton akkua hitaasti moottorin ollessa pysäytettynä. Tästä syystä Traffic Assist:ia ei pidä käyttää pitkään moottori sammutettuna. L 17

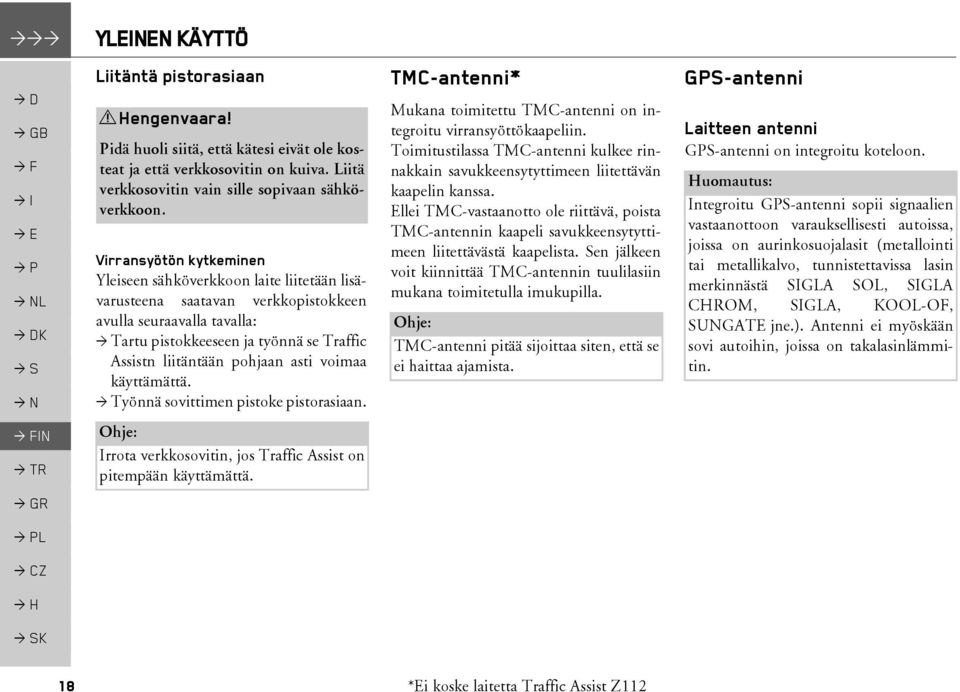

18 >>> YLEINEN KÄYTTÖ L Liitäntä pistorasiaan!hengenvaara! Pidä huoli siitä, että kätesi eivät ole kosteat ja että verkkosovitin on kuiva. Liitä verkkosovitin vain sille sopivaan sähköverkkoon. Virransyötön kytkeminen Yleiseen sähköverkkoon laite liitetään lisävarusteena saatavan verkkopistokkeen avulla seuraavalla tavalla: > Tartu pistokkeeseen ja työnnä se Traffic Assistn liitäntään pohjaan asti voimaa käyttämättä. > Työnnä sovittimen pistoke pistorasiaan. Irrota verkkosovitin, jos Traffic Assist on pitempään käyttämättä. TMC-antenni* Mukana toimitettu TMC-antenni on integroitu virransyöttökaapeliin. Toimitustilassa TMC-antenni kulkee rinnakkain savukkeensytyttimeen liitettävän kaapelin kanssa. Ellei TMC-vastaanotto ole riittävä, poista TMC-antennin kaapeli savukkeensytyttimeen liitettävästä kaapelista. Sen jälkeen voit kiinnittää TMC-antennin tuulilasiin mukana toimitetulla imukupilla. TMC-antenni pitää sijoittaa siten, että se ei haittaa ajamista. GPS-antenni Laitteen antenni GPS-antenni on integroitu koteloon. Huomautus: Integroitu GPS-antenni sopii signaalien vastaanottoon varauksellisesti autoissa, joissa on aurinkosuojalasit (metallointi tai metallikalvo, tunnistettavissa lasin merkinnästä SIGLA SOL, SIGLA CHROM, SIGLA, KOOL-OF, SUNGATE jne.). Antenni ei myöskään sovi autoihin, joissa on takalasinlämmitin. 18 *Ei koske laitetta Traffic Assist Z112

19 Muistikortti Traffic Assistssa on paikka micro-sdmuistikortille. Karttatiedot on tallennettu Traffic Assistin sisäiseen muistiin, ja siksi micro-sdmuistikorttipaikkaa käytetään vain päivityksiä varten. Muistikorttia voidaan käyttää myös karttatietojen laajentamista varten. Laitteen alapuolen vasemmalla alueella on korttipaikka. Kortin lokerossa on jousella toimiva lukko- ja poistomekanismi. Muistikortin sisäänlaittaminen oista muistikortti pakkauksestaan koskematta tai tahraamatta kosketinlistaa. > Tartu muistikorttiin siten, että kosketinlista tulee laitteeseen ja sen selkäpuoleen päin. > Työnnä muistikortti korttilokeroon. > Työnnä muistikortti korttilokeroon kevyesti, kunnes se lukittuu sinne. Muistikortin poistaminen Korttilokero työntää kortin niin pitkälle ulos, että siihen voidaan tarttua kahdella sormella. aina sormella muistikorttia kevyesti korttilokeron jousta vasten ja hellitä se sen jälkeen. Kortti työntyy ulos. > Vedä muistikortti esiin ja aseta se pakkaukseen kosketinlistaa koskematta. Laitteen kiinnitin YLEINEN KÄYTTÖ >>> Laitekannattimen avulla Traffic Assist voidaan kiinnittää suoraan tuulilasiin. Huomautus: Traffic Assist ja laitteen kiinnitin eivät saa olla pitkään suorassa auringonvalossa. +70 C:n ja sitä korkeammat sisälämpötilat voivat vahingoittaa kiinnittimen osia. L 19

20 >>> YLEINEN KÄYTTÖ L Imupinta Vipu Jalka Lukkoruuvi Kannatinlevy Vapautuspainike Laitteen kiinnittimen asentaminen Huomautus: Kiinnitä laitekannatin siten, että se Traffic Assist kiinnitettynä ei haittaa näkyväisyyttä eikä ole turvatyynyn vaikutusalueella. Huolehdi siitä, etteivät sähköliitäntäkaapelit häiritse ajoneuvon ohjauslaitteisiin tarttumista. Poista rasva ja lika tuulilasin kiinnityskohdasta. Älä käytä tahraavia, saippuapitoisia puhdistusaineita. Kiinnitys tuulilasiin Laitekannatin voidaan kiinnittää lasiin imukiinnityksen avulla. itimen ollessa avattuna lukkoruuvi on jalan kuulan päällä. 2. Työnnä sen jälkeen kannatinlevy kuulan päälle ja kiristä lukkoruuvi 4 kevyesti. ae sopiva paikka. aina jalan 2 imupinta 1 tuulilasia vasten. Käännä laitekannatinta siten, että kannatinlevy on suunnilleen halutussa suunnassa. aina vipua 3 alaspäin. Kannatin on imeytynyt kiinni tuulilasiin. Tämän jälkeen se voidaan säätää tarkasti. Poistamiseen käytetään taas vipua 3. 20

21 Laitekannattimen säätö > Avaa lukkoruuveja 4 niin paljon, että kannatinlevyä 5 voidaan liikuttaa voimaa käyttämättä. iirrä kannatinlevy 5 haluttuun asentoon ja pidä se tässä asennossa. > Kiristä lukkoruuvit 4 niin kireälle, että Traffic Assist pysyy tukevasti paikallaan ajon aikana. Traffic Assistn kiinnitys > Aseta Traffic Assist kotelon alapuolella olevasta kiinnityspisteestään kannatinlevylle 5. aina Traffic Assist varovasti kannatinlevyyn 5. Traffic Assist lukkiutuu paikalleen. Traffic Assistn irrotus Paina kannatinlevyn 5 yläosassa olevaa nuppia ja nosta Traffic Assist vapaalla kädellä irti kannatinlevystä. Traffic Assist -laitteen kytkeminen päälle/pois päältä On/Off-kytkimellä 1 Traffic Assist voidaan kytkeä päälle tai täysin pois. Näppäimellä 2 Traffic Assistin yläpuolella laite voidaan siirtää lepotilaan ja kytkeä jälleen toimintaan. 2 1 YLEINEN KÄYTTÖ >>> Kytkeminen päälle > Aseta laitteen alapuolella oleva On/Offkytkin On-asentoon. aina Traffic Assistin yläpuolella olevaa näppäintä. Laite kytkeytyy päälle. Kosketusnäyttöön tulee seuraava valmistajan logo. Kun Traffic Assist käynnistetään ensimmäistä kertaa, näyttöön tulee automaattisesti kielivalikko. Luetteloa voidaan selata näppäimillä nuolten suunnassa. L 21

22 >>> YLEINEN KÄYTTÖ L aina haluamasi kielen painiketta. yväksy valinta painamalla näppäintä OK. > Valitse nyt haluamasi ääni. * Äänet joiden kohdalla on (TTS) tukevat tekstien ääneen toistoa (esim. katujen nimet). Kuulet lyhyen esimerkkiohjeen. yväksy valintasi painamalla näppäintä OK. Tämän jälkeen näyttöön tulee seuraava kehotus: > Jos hyväksyt tämän, paina näppäintä OK. Traffic Assistin käyttö on sallittu vain kulloisenkin maan liikennelakia noudattaen! Poiskytkentä Laite voidaan kytkeä pois milloin tahansa. aina Traffic Assistin yläpuolella olevaa näppäintä. Traffic Assist siirtyy valmiustilaan. > Traffic Assist suljetaan lopullisesti siirtämällä laitteen alapuolella oleva On/Offkytkin Off-asentoon. Suosittelemme pitämään Traffic Assistin lepotilassa lyhyehköjen (alle viikon kestävien) käyttökatkosten aikana. Näin kytkeytymisaika lyhenee tuntuvasti ja Traffic Assist löytää selvästi nopeammin navigointiin tarvittavat satelliitit. Jos kohdeopastus on aktiivisena lepotilaa aktivoitaessa, se jatkuu automaattisesti, kun Traffic Assist kytketään n. neljän tunnin sisällä uudelleen päälle. 22 *Koskee vain laitetta Traffic Assist Z116

23 Kosketusnäytön perusteet Traffic Assist on varustettu kosketusnäytöllä. Huomautus: Jottei näytön pinta vahingoittuisi, sitä saa koskettaa vain sormilla tai tylpällä, rasvattomalla esineellä. Käyttö Kun kosketusnäytön kenttää kosketaan, tämän kentän ympärille ilmestyy hetkeksi punainen kehys valinnan vahvistamiseksi. Jos kosketat kenttää, joka ei sillä hetkellä ole aktiivi, kuuluu lyhyt merkkiääni. Kalibrointi Jos kosketusnäyttö reagoi epätarkasti, jolloin esim. sormen painaminen tekee sen vasta siirrettynä painikkeen keskelle, on tehtävä kalibrointi. Kalibrointitoiminto käynnistetään asetusvalikosta (katso myös sivu 102). Valikkojen perusteet YLEINEN KÄYTTÖ >>> Laitteen käyttöä tuetaan erilaisilla valikoilla ja syöttöikkunoilla. Päävalikko Ylin valikkotaso on Päävalikko. Päävalikosta käynnistetään yksittäiset sovellukset. 1 Yksittäisiä sovelluksia koskevat tiedot ovat vastaavissa pääkappaleissa. Päävalikosta voit yksittäisten sovellusten avaamisen lisäksi nähdä lisätietoja tai ottaa muita toimintoja käyttöön. L 23

24 >>> YLEINEN KÄYTTÖ *Tunnistat painikkeen symbolista Puhelin, onko puhelin jo liitettynä Puhelin liitettynä Puhelin ei liitettynä 2 Jos kohdeopastus on jo aktiivisena, kummankin painikerivin välissä näkyy nykyinen kohdeosoite ja näppäin, jolla kohdeopastus voidaan keskeyttää. Syötöt syöttövalikolla Joissakin sovelluksissa tarvitaan syöttövalikkosyöttöä. Syöttövalikkoa käytetään näppäimistön tavoin. L Näppäimen Valitse määränpää vasemmalla puolella olevasta satelliittisymbolista näet, toimiiko GPS-vastaanotto GPS-vastaanotto toimii GPS-vastaanotto ei toimi 2 1 Painamalla näppäintä 1 voit keskeyttää kohdeopastuksen osoitettuun kohteeseen suoraan päävalikosta. Ylemmällä kirjoitusrivillä syöttövalikko näyttää näppäimistöstä syötetyt merkit. Keskimmäinen alue on merkkien syöttöä varten. Alimmalta riviltä otetaan käyttöön aputoimintoja. Seuraavaksi kuvataan käyttöä. 24 *Koskee vain laitetta Traffic Assist Z116

25 YLEINEN KÄYTTÖ >>> Merkkien syöttäminen Merkkien syöttäminen tapahtuu painamalla keskialueella olevia painikkeita. Syötön päätyttyä lopetus tapahtuu painamalla painiketta, jolloin se siirtyy Traffic Assist -laitteen käsiteltäväksi. Navigointikohteita syötettäessä Traffic Assist vertaa syötettyjä tietoja tietokantaan. Vain valittavissa olevat merkit ovat sallittuja. Merkit, jotka eivät ole valittavissa, näkyvät korostettuina. Ehdotusten hyväksyminen Syöttämisen aikana Traffic Assist antaa ylimmälle riville ehdotuksia. Ehdotuksissa otetaan tottumuksesi huomioon. Jos olet usein ilmoittanut kaupungiksi esim. Hampurin, sitä ehdotetaan automaattisesti syöttäessäsi kirjaimen H. Jos syötettyjä kirjaimia ei ole vielä kohdennettu, näyttö ehdottaa näihin sopivia suuria kaupunkeja/paikkakuntia. yväksy ehdotus painamalla syöttökenttää tai näppäintä. Luetteloiden selaaminen Jos halutusta valinnasta on jo annettu muutamia kirjaimia, valintaluettelosta voidaan saada näkyviin ko. kirjainyhdistelmien kaikki kohteet. > Valintaluettelo haetaan painamalla painiketta. Mahdollisten valintojen määrä näkyy lukuna näppäimessä. Jos vaihtoehtoja on yli 300, tarkkaa määrää ei näy. Luettelossa on kaikkia merkinnät, jotka vastaavat jo syötettyjä kirjaimia. Syötetyt kirjaimet näkyvät merkinnöissä punaisina. L 25

26 >>> YLEINEN KÄYTTÖ Valintaluettelo tulee näkyviin. Muut merkistöt Traffic Assistin näppäimistöön on valittavissa eri kirjaimistoja. L > Luetteloa selataan painamalla näyttöruudun oikeassa reunassa olevia nuolipainikkeita. aina haluamaasi kohdetta. Kohde otetaan vastaan ja valintaluettelo suljetaan. rikoismerkkien näppäimistöön pääset painamalla nuolella merkittyä näppäintä. Näyttöön tulee erikoismerkkien näppäimistö. aina nuolella merkittyä näppäintä niin monta kertaa, kunnes haluttu kirjaimisto on valittuna. Erikoismerkit ja äänteenmukaus Syötettäessä paikan tai kadun nimiä erikoismerkkejä ja äänteenmukautuksia ei tarvitse syöttää. Traffic Assist muuttaa tarvittaessa syötöt AE, OE ja UE. > Jos etsit esim. paikakuntaa "Würzburg", valitse vain "WUERZBURG" tai "WURZBURG". Kohteiden ja reittien nimien kohdalla erikoismerkeistä voi olla hyötyä. yötä haluamasi erikoismerkki. Kun jokin merkki on syötetty, Traffic Assist vaihtaa automaattisesti normaaliin syöttövalikkoon. Voit sulkea erikoismerkkien näppäimistön lopettamatta syöttöä painamalla nuolella merkittyä näpppäintä. 26

27 YLEINEN KÄYTTÖ >>> Numeroiden syöttö Numerojen syöttämiseksi siirrytään numeronäppäimistöön. aina näppäintä. Numeronäppäimistö tulee näyttöön. Vaihto isojen/pienten kirjaimien välillä Vapaata tekstiä syötettäessä voit käyttää isoja tai pieniä kirjaimia tai automaattista vaihtoa. Merkkien poistaminen Viimeinen merkki poistetaan käyttämällä askelpalautinta. > Takaisin kirjainnäppäimistöön pääset painamalla nuolella merkittyä näppäintä. aina näytön oikeassa yläkulmassa olevaa näppäintä niin monta kertaa, kunnes haluttu syöttötapa on valittuna. Syöttötapa näkyy näppäimistön tekstistä. Näppäin on automaattiselle vaihdolle. Tämä tarkoittaa, että ensimmäinen kirjain kirjoitetaan automaattisesti isolla ja seuraavat automaattisesti pienellä. Näppäin on isoille kirjaimille. Näppäin on pienille kirjaimille. > Yhdysmerkin vasemmalla puolella oleva merkki poistetaan painamalla painiketta. Välilyönnin lisääminen Jos esim. kaupunkien nimien kohdalla syötetään kaksi sanaa, ne on erotettava välilyönnillä. L > Välilyönti syötetään painamalla painiketta. 27

28 >>> YLEINEN KÄYTTÖ L Becker-painike -painike on integroituna kehyksen vasempaan alareunaan. Sinä on erilaisia toimintoja: Valikkoyhteydestä riippuen sen vaikutuksena on lyhyesti painettaessa edelliseen syöttötasoon palaaminen. Kun näppäintä pidetään painettuna, päävalikko avautuu. Content Manager Content Manager on PC-pohjainen sovellus sisältäen joukon tarpeellisia toimintoja, joiden avulla voit hallita Traffic Assist -laitteen sisältöä. Content Managerilla voit: tallentaa Traffic Assist -laitteessa olevan sisällön PC:lle ja hakea sen myöhemmin Traffic Assist -laitteeseen asentaa DVD-levylle tallennetun sisällön ladata ajantasaiset tiedot Internetistä ja asentaa ne Traffic Assist -laitteeseen. Content Managerin käyttöön vaaditaan mukana toimitettu USB-kaapeli sekä tietokone, joka täyttää seuraavat vähimmäisvaatimukset: Käyttöjärjestelmä Suoritin Keskusmuisti Vapaa tallennustila Vähintään Windows XP Kellotaajuus 300 MHz 256 MB 2Gt Content Managerin asentaminen Voit asentaa Content Managerin tietokoneeseen seuraavissa vaiheissa: > Aseta Content Managerin sisältämä DVD-levy tietokoneen DVD-asemaan. > Jos DVD ei käynnisty automaattisesti, käynnistä manuaalisesti CONTENTMANAGER-hakemistossa oleva tiedosto BECKERCMSETUP.EXE. > Valitse kieli luettelosta ja napsauta sitten OK. > Lue tervehdyssivu ja jatka napsauttamalla Seuraava. > Valitse asennuskansio. Oletuksena on oletusasennuskansio. Jos haluat valita jonkin toisen kansion, joko syötä polun nimi tai napsauta Selaa ja määritä kansio. 28

29 > Aloita kopiointi napsauttamalla Asenna. Näet tiedot kopionnin aikana napsauttamalla Näytä tiedot. Content Manager käynnistyy automaattisesti heti asennuksen jälkeen. Jos et halua sitä, poista valintaruudun valinta. Asennus on sitten valmis. > Lopeta asennusohjelma napsauttamalla Valmis. Content Managerin käynnistäminen Käynnistä Content Manager toimimalla seuraavasti: > Kytke Traffic Assist -laitteen USBliitäntä suoraan tietokoneen USBliittimeen mukana toimitetulla USBkaapelilla. > Kytke virta Traffic Assist -laitteeseen -painikkeella. Kun Becker Traffic Assist kytketään PCtietokoneeseen ensimmäisen kerran, kaikki tarpeelliset ohjaimet asennetaan ja näyttöön tulee viesti "Laite on nyt käyttövalmis". Hetken päästä Traffic Assist näkyy tietokoneessa vaihdettavana tietovälineenä. YLEINEN KÄYTTÖ >>> apsauta tietokoneessa Käynnistä > Kaikki ohjelmat. > Valitse Becker. apsauta Content Manager. Kun Content Manager käynnistyy, ohjelma suorittaa eräitä toimenpiteitä ennen kuin voit hallita navigointiohjelmiston sisältöä. Jokaisen käynnistyksen yhteydessä muodostetaan yhteys Internetiin ja tarkastetaan, onko Content Managerista saatavana uudempia versioita. Kun uusi ohjelmistoversio löytyy, Content Manager pyytää asentamaan sen. Suosittelemme, että asennat uuden ohjelmaversion aina, kun se on saatavilla. Kun uusi ohjelmistoversio löytyy, sinulla on seuraavat vaihtoehdot: Hyväksy uusi ohjelmaversio napsauttamalla Kyllä. Uusi versio ladataan ja asennetaan ennen kuin Content Manager voidaan ottaa käyttöön. L 29

30 >>> YLEINEN KÄYTTÖ L Jos haluat käynnistää Content Managerin aiemmin asennetun vanhan version, napsauta Ei. Kun käsillä on tarvittavat päivitykset sisältävä uusi versio, näppäinkentän Ei sijasta näytössä näkyy Poistu. Sinun on asennettava uusi versio. Muussa tapauksessa sovellus sammutetaan. Kun DVD-levy asetetaan tietokoneen DVD-asemaan, Content Manager lukee ja luetteloi DVD-levyn sisällön automaattisesti, jos tämä ei enää lisää sisältöä luetteloon. Jos et ole vielä tehnyt varmuuskopiota navigointilaitteesta, Content Manager kysyy käynnistettäessä, haluatko luoda täydellisen tai osittaisen varmuuskopion. Suosittelemme varmuuskopion luomista joka tapauksessa. Siten tietojen katoamisen jälkeen sisältö voidaan palauttaa. Häiriötapauksissa Näyttö ilmoittaa käyttöjärjestelmän tai laitteen häiriöistä. Jos haluttua toimintoa ei voida tämän jälkeen suorittaa, Traffic Assist pitää käynnistää uudelleen On/Offnäppäimellä. Jos ilmoitukset palaavat tai laite ei muista syistä toimi asianmukaisesti, käänny laitteen myyntiliikkeen. Voit hakea ratkaisua ongelmaasi myös Beckerin kotisivulta (Support) kohdasta FAQ. Huomautus: Älä koskaan yritä avata laitetta itse! Jos et osaa itse korjata ilmaantunutta vikaa, käänny ammattiliikkeen puoleen! 30

31 Navigointikäyttö Mitä on navigointi? Navigoinnilla (lat. navigare = ohjata alusta merellä) tarkoitetaan yleensä ajoneuvon paikannusta, suunnan ja etäisyyden määritystä haluttuun kohteeseen sekä sinne kulkevan reitin määritystä ja seuraamista. Navigoinnin apuna käytetään mm. tähtiä, kiintopisteitä, kompassia ja satelliitteja. Traffic Assist määrittää paikan GPS-vastaanottimen avulla. Global Positioning System (GPS) on järjestelmä, jonka Yhdysvaltain armeija kehitti 1970-luvulla aseiden ohjausjärjestelmäksi. GPS perustuu kaikkiaan 24 satelliittiin, jotka kiertävät maata signaaleja lähettäen. GPS-vastaanotin vastaanottaa nämä signaalit ja laskee etäisyytensä yksittäisiin satelliitteihin signaalien kulkuaikojen perusteella. Näin se taas pystyy paikantamaan sinun maantieteellisen sijaintisi. Paikannukseen tarvitaan vähintään kolmen satelliitin signaalit. Vähintään neljän satelliitin avulla voidaan määrittää myös korkeus merenpinnasta. Suunnan ja välimatkan kohteeseen Traffic Assist määrittää navigointitietokoneen ja sisäisessä muistissa olevan digitaalisen tiekartan avulla. Turvallisuussyistä opastus kohteeseen tapahtuu pääasiassa ääniohjeilla. Näitä tukevat kosketusnäytön suuntanuoli ja karttakuva. NAVIGOINTIKÄYTTÖ >>>!Turvallisuusohjeet Tieliikennelakia noudatetaan aina ensisijaisesti. Navigointijärjestelmä on vain apuväline, joissain tapauksissa tiedot/ohjeet voivat olla virheellisiä. Kuljettajan pitää joka tilanteessa itse päättää, noudattaako hän ohjeita. Navigointijärjestelmän vääristä tiedoista emme voi ottaa vastuuta. Ensimmäisellä käyttökerralla sijainnin määritys voi kestää jopa 30 minuuttia. Liikennemerkkejä ja paikallisia liikennesääntöjä tulee aina noudattaa ensisijaisesti. Ajo-opastus koskee yksinomaan henkilöautoja. Erityissuosituksia ja määräyksiä muille ajoneuvoille (esim. hyötyajoneuvoille) ei ole huomioitu. Ajokohteet tulee syöttää vain auton seisoessa. L 31

32 >>AVIGOINTIKÄYTTÖ Navigoinnin valinta L Navigointikäyttö avataan päävalikosta. aina päävalikossa näppäintä Valitse määränpää. Pikahakunäyttö avautuu. Jos kummankin painikerivin välissä näkyy osoite, ohjaus näytettyyn osoitteeseen on aloitettu. Pikahaku Pikahakunäytössä on viimeksi käytetyt kohteet ja tallennetut kohteet, jotka voidaan valita suoraan. Lisäksi pikahakunäytöstä voidaan päästä kohteensyöttövalikkoon. Pikahakunäytön rakenne Pikahakunäytön ylimmällä rivillä on näppäin Syötä määränpää kohdesyöttövalikon avaamiseksi. Toiselta riviltä voit käynnistää kohdeopastuksen kotiosoitteeseesi, mikäli se on jo syötetty. Tämän alla on luettelo viimeksi ajetuista ja tallennetuista kohteista. Kohdeluettelo Kohdeluettelossa on riveittäin kaikki pikahaulla valittavat kohteet. Ensimmäiseltä riviltä voit käynnistää kohdeopastuksen kotiosoitteeseesi, mikäli se on jo syötetty. Jokainen kohdeluettelon rivi on jaettu kahteen kenttään. Kentät on kuvattu näppäiminä. Oikeasta näppäimestä nähdään kohde ja vasemmalla olevasta kuvakkeesta tämän ominaisuudet. Kohdeluetteloon tallentuu automaattisesti enintään 200 viime kohdetta. Muistin täyttyessä uusin kohde korvaa automaattisesti vanhimman. Tärkeät kohteet voidaan suojata. Jos valitset kotiosoitteen, ja tätä ei ole vielä määritetty, näyttö kehottaa syöttämään osoitteen. 32

33 Käytössä olevat kuvakkeet Kohdeluettelossa käytetään seuraavia kuvakkeita. Kuvake Merkitys Tämä on tavallinen kohde ilman erityisominaisuuksia. Tämä kohde on suojattu. Muistin täyttyessä tämä kohde ei korvaudu automaattisesti. Haluttaessa se voidaan poistaa manuaalisesti. Suojatun merkinnän yhteydessä sijainti on mahdollista määrittää myös pikavalinnalla. Tämä kohde on valittu kotiosoite. Pikahaun käyttö Käynnistys entisellä kohteella Kohdeluettelosta nähdään pikahakukohteet. aina halutun kohteen näppäintä reitinlaskennan käynnistämiseksi. Laskenta käynnistyy. Reitinlaskennan päätyttyä näyttöön tulee karttakuva, ja kohdeopastus alkaa. Kohdemuistin selaus Luetteloa voidaan selata näppäimillä nuolten suunnassa. NAVIGOINTIKÄYTTÖ >>> Kohteen näyttö tai muokkaus Jokainen pikahakukohde on avattavissa näyttöön tai muokattavissa. aina halutun kohteen vieressä vasemmalla olevaa näppäinkenttää. äyttöön tulee valintavalikko. Valinta Näytä tiedot Nimeä merkintä Poista merkintä Merkitys Kohteen tiedot tulevat näyttöön. Tämän näytön kautta saat kohteen näkyviin kartalla, näet reitin tai voit käynnistää kohdeopastuksen. Kohteen nimi voidaan muuttaa. Nimetty kohde on automaattisesti suojattu. Kohde poistetaan pikahausta. L 33

34 >>AVIGOINTIKÄYTTÖ L Valinta Suojaa merkintä Poista suojaus Siirrä ylös Siirrä alas Poista kakki merk. Merkitys Kohteen automaattinen poisto estetään. Tämä toiminto on käytettävissä vain suojaamattomille kohteille. Kohteen suojaus poistetaan. Tämä toiminto on käytettävissä vain suojatuille kohteille. Kohde siirretään yhden paikan verran eteenpäin. Siirretty kohde on automaattisesti suojattu. Kohde siirretään yhden paikan verran taaksepäin. Siirretty kohde on automaattisesti suojattu. Kaikki kohteet (paitsi suojatut ja kotiosoite) poistetaan luettelosta. Kotiosoite Jos painat näppäintä Koti, eikä kotiosoitetta ole vielä syötetty, näyttö kehottaa syöttämään osoitteen. aina Kyllä osoitteen syöttämiseksi. Sitten voit syöttää kohteen kohdassa "Kohteensyöttövalikko" sivulla 34 olevien ohjeiden mukaan. Lisäksi voit käyttää valikon vaihtoehtoja Aseta nykyinen sijainti ja Valitse viim. määränpäistä (pikahaku) kohteen valitsemiseksi. Kohteensyöttövalikon avaaminen Näppäimellä Syötä määränpää pääset kohteensyöttövalikkoon. Katso "Kohteensyöttövalikko" sivulla 34. Kohteensyöttövalikko Jos kohteen pikavalintaa ei haluta tai pikahaku ei vielä sisällä suunniteltua kohdetta, uuden kohteen voi määrittää kohteensyöttövalikon kautta. aina pikahakunäytöllä näppäintä Syötä määränpää kuvaruudun yläreunasta. Kohteensyöttövalikko tulee näyttöön. 34

35 Kohteensyöttövalikon rakenne Syötä osoite Näppäimellä Syötä osoite päästään eri vaiheisiin osoitteen valinnasta kohdeopastuksen käynnistämiseen. Katso "Osoitteen syöttö" sivulla 35. Valitse POI Näppäimellä Valitse POI voidaan valita erikoiskohteita kuten esim. lentokentät tai laivasatamat, ravintolat, hotellit, huoltoasemat tai julkiset laitokset ja käynnistää kohdeopastus näihin. Katso "Erikoiskohteet" sivulla 41. Omat määränpäät Näppäimellä Omat määränpäät voit hakea Traffic Assisthon tuotuja Google erikoiskohteita ja käynnistää kohdeopastuksen niihin. Katso "Omat määränpäät -kohteen valinta" sivulla 44. Yhteystiedot Näppäimellä Yhteystiedot voit avata Traffic Assisthon tuotuja Microsoft Outlook yhteystietoja ja käynnistää kohdeopastuksen niissä olevaan osoitteeseen. Katso "Yhteystiedot -kohteen valinta" sivulla 45. Valitse kartalta Näppäimellä Valitse kartalta voi valita kohteen suoraan kartalta ja käynnistää kohdeopastuksen sinne. Katso "Kohteen valinta kartalta" sivulla 49. Syötä koordinaatit Näppäimellä Syötä koordinaatit voi antaa maantieteelliset koordinaatit tietylle kohdepisteelle ja käynnistää kohdeopastuksen siihen. Katso "Koordinaattien syöttö" sivulla 50. Reittisuunnittelu Näppäimellä Reittisuunnittelu voidaan suunnitella useita välikohteita sisältävä reitti. Katso "Reitin suunnittelu" sivulla 46. NAVIGOINTIKÄYTTÖ >>> Osoitteen syöttö Kohteensyöttövalikosta pääset näppäimellä Syötä osoite osoitteensyöttövalikkoon. aina kohteensyöttövalikossa painiketta Syötä osoite. Näyttöön tulee osoitteensyöttövalikko. Painamalla (ylhäältä oikealta) näppäintä Tyhjennä voit pyyhkiä kaikki tiedot maata lukuunottamatta. L 35

36 >>AVIGOINTIKÄYTTÖ L Maan valinta Kohdemaan painikkeella voit valita käytettävissä olevat maat. Valinnan jälkeen maa tulee automaattisesti käyttöön osoitteensyöttövalikkoon. Jos kohdemaa on jo syötetty, se säilyy, kunnes valitset toisen maan. Painamalla maan vieressä olevaa näppäintä saat näkyviin maakohtaisia tietoja, kuten esim. suurimman sallitun ajonopeuden valitussa maassa. aina kohdemaan näppäintä avataksesi maan valintaluettelon. Näyttöön tulee valintaluettelo. aina haluamasi maan näppäintä. Paina tarvittaessa kuvaruudun oikeassa reunassa olevia nuolinäppäimiä mahdollisten kohdemaiden selaamiseksi. Osoitteen valinta ja kohdeopastuksen käynnistys Tarkka osoite voidaan syöttää osoitteensyöttövalikossa. Osoitteensyöttövalikossa voidaan tehdä seuraavat asetukset: Paikkakunta Postinumero Katu ja talon numero Poikkikadut paikannusavuksi Lisäksi on mahdollista: Hakea erikoiskohde ilmoitetun osoitteen lähistöltä POI-haku Tämä syötetään kohdan "Erikoiskohde osoitteen lähistöllä" sivulla 42 ohjeiden mukaan. Tallentaa kohde pikahakuun. Katsoa reitti kartalta. Aloittaa kohdeopastus suoraan. 36

37 NAVIGOINTIKÄYTTÖ >>> Paikkakunnan valinta Kohdepaikkakunnan voi syöttää nimen tai postinumeron perusteella. Kun syötät paikkakunnan kirjaimia, Traffic Assist antaa ehdotuksia (katso "Ehdotusten hyväksyminen" sivulla 25). Jos et hyväksy ehdotusta, jatka syöttämällä haluamasi paikkakunnan seuraavia kirjaimia. Traffic Assist sulkee pois kaikki mahdottomat kirjainyhdistelmät ja postinumerot ja aktivoi vain kirjain- tai numerokentät, jotka esiintyvät olemassa olevissa paikkakunnissa tai postinumeroissa. > Valitse syöttö joko paikkakunnan tai postinumeron mukaan. Syötettäessä kaksi sanaa nämä pitää erottaa merkillä. Kun riittävä määrä kirjaimia on syötetty, näyttöön tulee automaattisesti luettelo, josta voit valita paikkakunnan. Pääset luetteloon jo aikaisemmin painamalla näppäintä. Jos olet ilmoittanut postinumeron, paikkakunnan nimi häviää ensin syöttövalikosta. Syötä seuraavaksi kadun nimi. Tämän jälkeen myös paikkakunnan nimi tulee näyttöön. Paikkakuntaluettelon käyttö Kun olet syöttänyt muutamia kirjaimia halutun paikkakunnan nimestä, voit avata luettelon kaikista kyseeseen tulevista paikkakunnista, tai tämä luettelo tulee automaattisesti näyttöön. > Avaa luettelo painamalla kuvaruudun oikeassa reunassa olevaa näppäintä. Voit selata luetteloa näppäimillä. aina haluamasi paikkakunnan painiketta. L yötä peräjälkeen kohdepaikkakunnan kirjaimet tai postinumeron numerot. 37

38 >>AVIGOINTIKÄYTTÖ L Kadun valinta Valikon kohdassa Katu katu ja talonnumero voidaan syöttää erikseen kirjain- ja numerokentän kautta. Traffic Assist sulkee pois kaikki mahdottomat kirjainyhdistelmät ja aktivoi vain kirjainkentät, jotka esiintyvät olemassa olevissa kaduissa. Talonnumero voidaan valita vasta, kun katu on valittu ja jos tiedot sisältävät talonnumeroita. aina peräjälkeen kohdekadun kirjaimia. Kun riittävä määrä kirjaimia on syötetty, näyttöön tulee automaattisesti luettelo, josta voit valita kadun. Pääset luetteloon jo aikaisemmin painamalla näppäintä. Katuluettelon käyttö Kun olet syöttänyt muutamia kirjaimia halutun kadun nimestä, voit avata luettelon kaikista kyseeseen tulevista kaduista, tai tämä luettelo tulee automaattisesti näyttöön. > Avaa katuhakemisto painamalla kuvaruudun oikeassa reunassa olevaa näppäintä. Voit selata luetteloa näppäimillä. aina haluamasi kadun painiketta. Risteys Kun olet syöttänyt kohdepaikkakunnan ja -kadun, voit tarkentaa rajausta ilmoittamalla poikkikadun. Poikkikadun sijasta voit ilmoittaa myös talonnumeron, molempia ei voi syöttää yhtä aikaa. aina näppäintä Risteys. Näyttöön tulee poikkikadun nimen syöttövalikko. yötä poikkikadun nimi. Kun halutun kadun nimestä on syötetty muutama kirjain, näyttöön tulee automaattisesti luettelo. aina haluamasi kadun painiketta. 38

39 NAVIGOINTIKÄYTTÖ >>> Talonnumeron valinta Kun olet syöttänyt kohdepaikkakunnan ja -kadun, voit tarkentaa rajausta ilmoittamalla talonnumeron. Talonnumeron sijasta voit ilmoittaa myös poikkikadun, molempia ei voi syöttää yhtä aikaa. aina näppäintä Nro. Näyttöön tulee talonnumeron syöttövalikko. > Anna talonnumero ja paina sitten näppäintä. Reitin näyttö Kun osoite on syötetty, reitti saadaan kartalle näkyviin osoitteensyöttövalikosta. aina näppäintä N. reitti nähdäksesi reitin kartalla. Reitti lasketaan. Näppäimellä Aloita voit käynnistää kohdeopastuksen myös suoraan tältä näytöltä. Kohteen tallennus Painike Tallenna osoitteensyöttövalikossa avaa syöttövalikon annetun kohteen nimeämistä varten. Kun haluttu nimi on syötetty ja hyväksytty näppäimellä, kohde siirretään suojattuna pikahakuun. Navigoinnin käynnistys Kohdeopastus voidaaan käynnistää näppäimellä Aloita. Reitinlaskennassa käsitellään kaikki tähän mennessä syötetyt tiedot. > Aloita kohdeopastus painamalla näppäintä Aloita. L Tämän näytön muut käyttövaihtoehdot on kuvattu kohdassa "Koko reitin näyttö" sivulla 80. Reitti lasketaan. Tämän jälkeen näyttöön tulee karttakuva, ja kohdeopastus alkaa. 39

40 >>AVIGOINTIKÄYTTÖ L Etenemispalkin kuvakkeet osoittavat valitsemasi rajoitukset (esim. päällystämättömät tiet, tietullit). *Kuvake etenemispalkin vieressä kertoo, että kohdassa "Näppäin Reittivalinnat" sivulla 53 kuvattu ajallisesti opastettava tieosuus on aktivoitu. Jos kohdeopastus on jo käynnissä, sinulta kysytään, korvataanko vanha kohde uudella kohteella tai käytetäänkö uutta kohdetta välikohteena. Jos kohdeopastus on jo käynnissä ja myös välikohde on syötetty, sinulta kysytään, korvaako uusi kohde vanhan kohteen tai välikohteen. > Valitse joko Korvaa pysähdys tai Korvaa v. määrp.. Mikäli käytettävissä ei ole GPS-signaalia reitinlaskentahetkellä, seuraava näyttö ilmaantuu. Kun GPS-signaali saadaan, reitinlaskenta käynnistyy automaattisesti. Painamalla Viim.sijainti käytetään viimeksi käytettyä sijaintia ja reitti lasketaan tästä paikasta. > Valitse joko Lis. pysähdykseksi tai Korvaa v. määrp.. 40 *Koskee vain laitetta Traffic Assist Z116

41 Erikoiskohteet Erikoiskohteet, lyhennettynä POI (Point of Interest), sisältyvät karttaan ja saadaan myös siihen näkyviin. Erikoiskohteita ovat mm. lentokentät ja laivasatamat, ravintolat, hotellit, huoltoasemat, julkiset laitokset. Erikoiskohteet voidaan valita navigointikohteiksi. Lähialueen erikoiskohteet ovat valittavissa vain GPS-vastaanoton ollessa riittävä paikannusta varten. Muuten käytetään viimeksi tallennettua sijaintia. aina pikahakunäytöllä näppäintä Syötä määränpää. Voit valita: erikoiskohteen lähistöltä, erikoiskohteen jonkun osoitteen läheltä, erikoiskohteen kohteen läheltä tai syöttää erikoiskohteen suoraan. Lähiseudun erikoiskohde aina painiketta POI läh.. NAVIGOINTIKÄYTTÖ >>> Voit myös painaa näppäintä Kaikki luokat. Tämän jälkeen avautuu syöttövalikko ja voit syöttää suoraan ja hyväksyä jonkin erikoiskohteen nimen. Joidenkin luokkien kohdalla, esim. huoltoasema, näyttöön tulee lisävalikko, josta voit tehdä rajauksia, esim. merkin mukaan. Kun olet valinnut luokan, näyttöön tulevat tämän luokan erikoiskohteet, jotka sijaitsevat lähistöllä. L aina näppäintä Valitse POI. Voit selata luetteloa nuolinäppäimillä. > Valitse jokin mahdollisista luokista. Jokaisesta kohteesta nähdään nimitys, linnuntie-etäisyys ja osoite. > Valitse haluamasi erikoiskohde. 41

42 >>AVIGOINTIKÄYTTÖ Erikoiskohde osoitteen lähistöllä aina painiketta POI lähellä sijaintia. Näyttöön tulee vain ilmoitettua paikkakuntaa koskevat erikoiskohdeluokat. > Valitse haluamasi erikoiskohde kohdan "Lähiseudun erikoiskohde" sivulla 41 ohjeiden mukaan. L Saat lisätietoja valitusta kohteesta. aina näppäintä Aloita käynnistääksesi kohdeopastuksen suoraan erikoiskohteeseen. Valittu erikoiskohde: voidaan myös näyttää kartalta (Kartalle), tallentaa pikavalintaan (Tallenna), tarkastella reittiä erikoiskohteeseen (N. reitti), *mikäli puhelin on liitetty ja puhelinnumero on käytettävissä, kohteeseen voidaan soittaa painamalla -näppäintä. > Valitse haluamasi maa. lmoita kenttään Kaup. tai P.nro. paikkakunta, josta haluat etsiä erikoiskohdetta. Jos olet jo syöttänyt osoitteen, tämä osoite on oletuksena. aina painiketta POI-haku. aina painiketta Valitse luokka. Voit myös painaa näppäintä Valitse POI. Tämän jälkeen avautuu syöttövalikko ja voit syöttää suoraan ja hyväksyä jonkin erikoiskohteen nimen. aina näppäintä Aloita käynnistääksesi kohdeopastuksen suoraan erikoiskohteeseen. Voit tallentaa valitun erikoiskohteen myös pikahakuun (Tallenna) tai tarkastella reittiä erikoiskohteeseen (N. reitti). Painamalla valitun erikoiskohteen vieressä olevaa näppäintä saat näkyviin mahdolliset lisätiedot kohteesta. 42 *Koskee vain laitetta Traffic Assist Z116
