Vältä asentamasta laitetta paikkaan joka on alttiina suoralle auringonvalolle, pölylle, lialle, kuumalle ilmalle tai muulle kuumalle lämpötilalle

Transkriptio

1

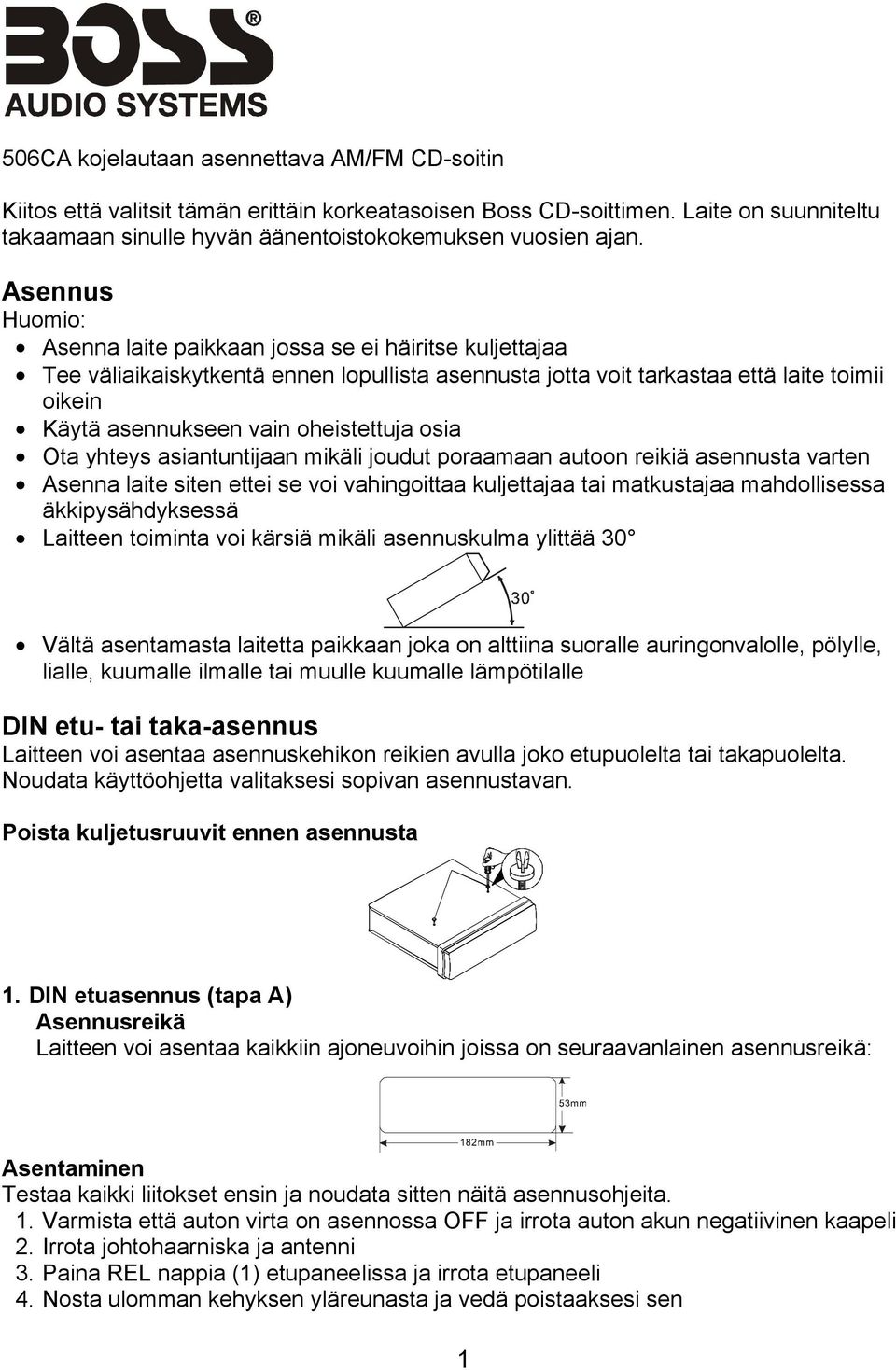

2 506CA kojelautaan asennettava AM/FM CD-soitin Kiitos että valitsit tämän erittäin korkeatasoisen Boss CD-soittimen. Laite on suunniteltu takaamaan sinulle hyvän äänentoistokokemuksen vuosien ajan. Asennus Huomio: Asenna laite paikkaan jossa se ei häiritse kuljettajaa Tee väliaikaiskytkentä ennen lopullista asennusta jotta voit tarkastaa että laite toimii oikein Käytä asennukseen vain oheistettuja osia Ota yhteys asiantuntijaan mikäli joudut poraamaan autoon reikiä asennusta varten Asenna laite siten ettei se voi vahingoittaa kuljettajaa tai matkustajaa mahdollisessa äkkipysähdyksessä Laitteen toiminta voi kärsiä mikäli asennuskulma ylittää 30 Vältä asentamasta laitetta paikkaan joka on alttiina suoralle auringonvalolle, pölylle, lialle, kuumalle ilmalle tai muulle kuumalle lämpötilalle DIN etu- tai taka-asennus Laitteen voi asentaa asennuskehikon reikien avulla joko etupuolelta tai takapuolelta. Noudata käyttöohjetta valitaksesi sopivan asennustavan. Poista kuljetusruuvit ennen asennusta 1. DIN etuasennus (tapa A) Asennusreikä Laitteen voi asentaa kaikkiin ajoneuvoihin joissa on seuraavanlainen asennusreikä: Asentaminen Testaa kaikki liitokset ensin ja noudata sitten näitä asennusohjeita. 1. Varmista että auton virta on asennossa OFF ja irrota auton akun negatiivinen kaapeli 2. Irrota johtohaarniska ja antenni 3. Paina REL nappia (1) etupaneelissa ja irrota etupaneeli 4. Nosta ulomman kehyksen yläreunasta ja vedä poistaaksesi sen 1

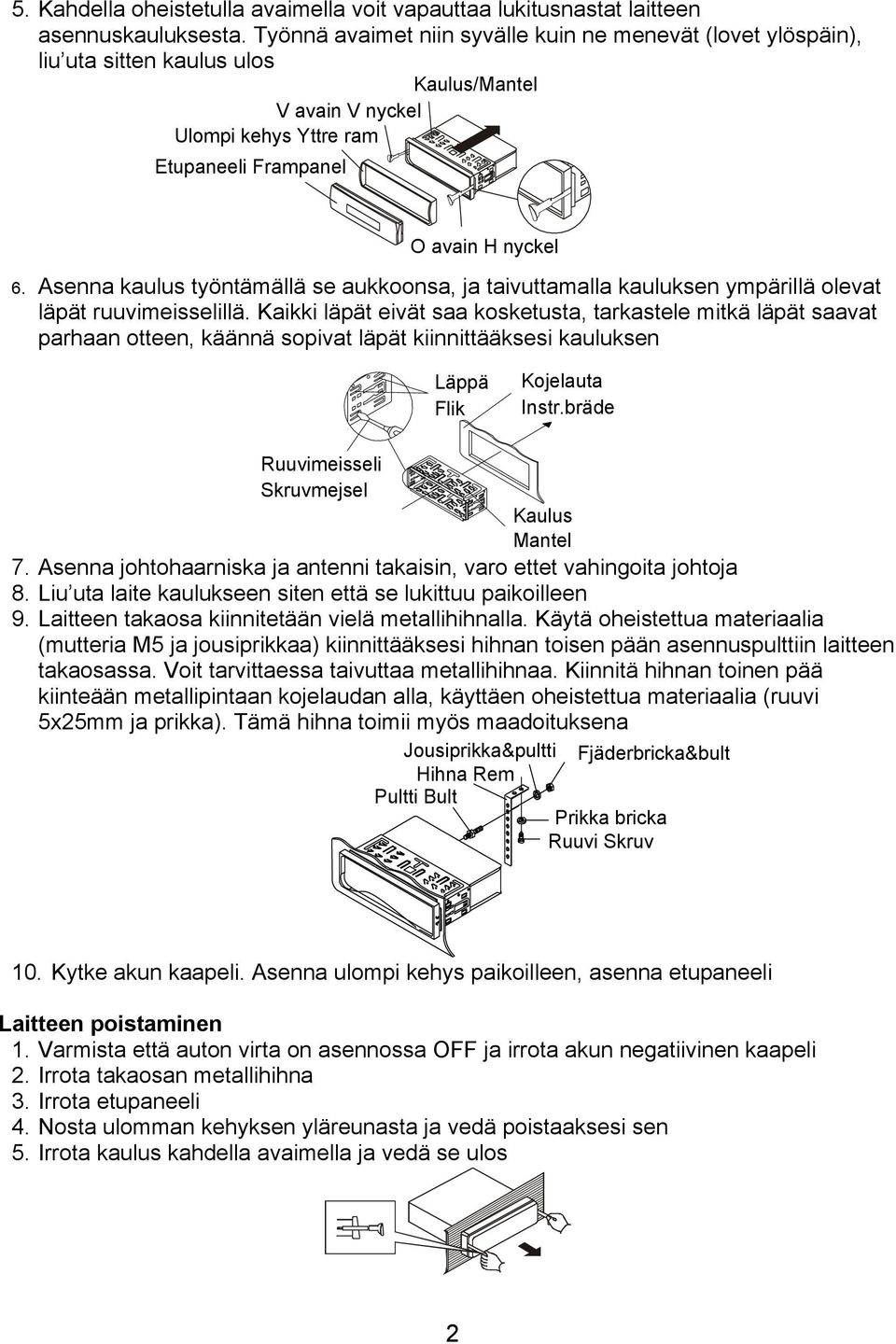

3 5. Kahdella oheistetulla avaimella voit vapauttaa lukitusnastat laitteen asennuskauluksesta. Työnnä avaimet niin syvälle kuin ne menevät (lovet ylöspäin), liu uta sitten kaulus ulos Kaulus/Mantel V avain V nyckel Ulompi kehys Yttre ram Etupaneeli Frampanel O avain H nyckel 6. Asenna kaulus työntämällä se aukkoonsa, ja taivuttamalla kauluksen ympärillä olevat läpät ruuvimeisselillä. Kaikki läpät eivät saa kosketusta, tarkastele mitkä läpät saavat parhaan otteen, käännä sopivat läpät kiinnittääksesi kauluksen Läppä Flik Kojelauta Instr.bräde Ruuvimeisseli Skruvmejsel Kaulus Mantel 7. Asenna johtohaarniska ja antenni takaisin, varo ettet vahingoita johtoja 8. Liu uta laite kaulukseen siten että se lukittuu paikoilleen 9. Laitteen takaosa kiinnitetään vielä metallihihnalla. Käytä oheistettua materiaalia (mutteria M5 ja jousiprikkaa) kiinnittääksesi hihnan toisen pään asennuspulttiin laitteen takaosassa. Voit tarvittaessa taivuttaa metallihihnaa. Kiinnitä hihnan toinen pää kiinteään metallipintaan kojelaudan alla, käyttäen oheistettua materiaalia (ruuvi 5x25mm ja prikka). Tämä hihna toimii myös maadoituksena Jousiprikka&pultti Fjäderbricka&bult Hihna Rem Pultti Bult Prikka bricka Ruuvi Skruv 10. Kytke akun kaapeli. Asenna ulompi kehys paikoilleen, asenna etupaneeli Laitteen poistaminen 1. Varmista että auton virta on asennossa OFF ja irrota akun negatiivinen kaapeli 2. Irrota takaosan metallihihna 3. Irrota etupaneeli 4. Nosta ulomman kehyksen yläreunasta ja vedä poistaaksesi sen 5. Irrota kaulus kahdella avaimella ja vedä se ulos 2

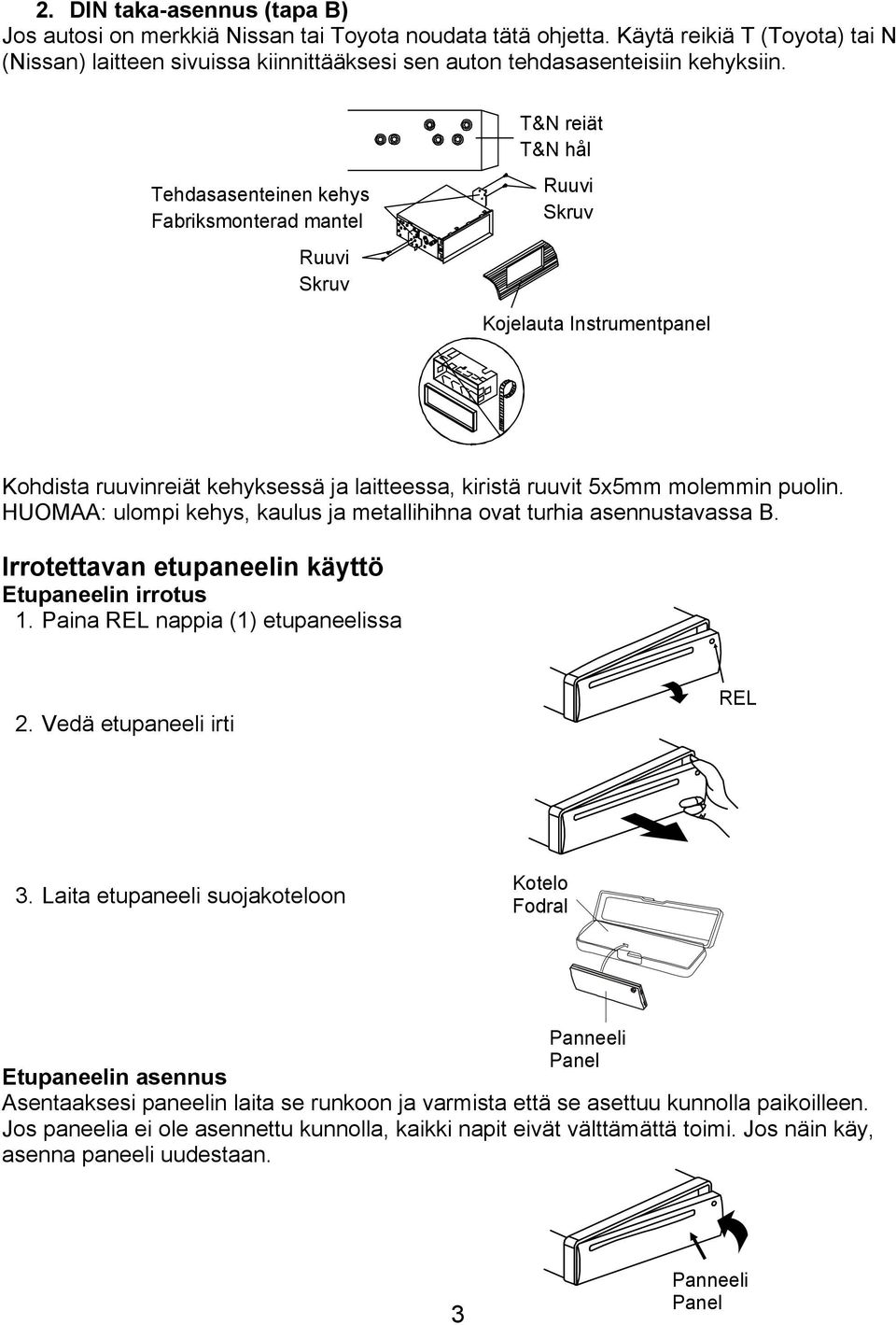

4 2. DIN taka-asennus (tapa B) Jos autosi on merkkiä Nissan tai Toyota noudata tätä ohjetta. Käytä reikiä T (Toyota) tai N (Nissan) laitteen sivuissa kiinnittääksesi sen auton tehdasasenteisiin kehyksiin. Tehdasasenteinen kehys Fabriksmonterad mantel Ruuvi Skruv T&N reiät T&N hål Ruuvi Skruv Kojelauta Instrumentpanel Kohdista ruuvinreiät kehyksessä ja laitteessa, kiristä ruuvit 5x5mm molemmin puolin. HUOMAA: ulompi kehys, kaulus ja metallihihna ovat turhia asennustavassa B. Irrotettavan etupaneelin käyttö Etupaneelin irrotus 1. Paina REL nappia (1) etupaneelissa 2. Vedä etupaneeli irti REL 3. Laita etupaneeli suojakoteloon Kotelo Fodral Panneeli Panel Etupaneelin asennus Asentaaksesi paneelin laita se runkoon ja varmista että se asettuu kunnolla paikoilleen. Jos paneelia ei ole asennettu kunnolla, kaikki napit eivät välttämättä toimi. Jos näin käy, asenna paneeli uudestaan. 3 Panneeli Panel

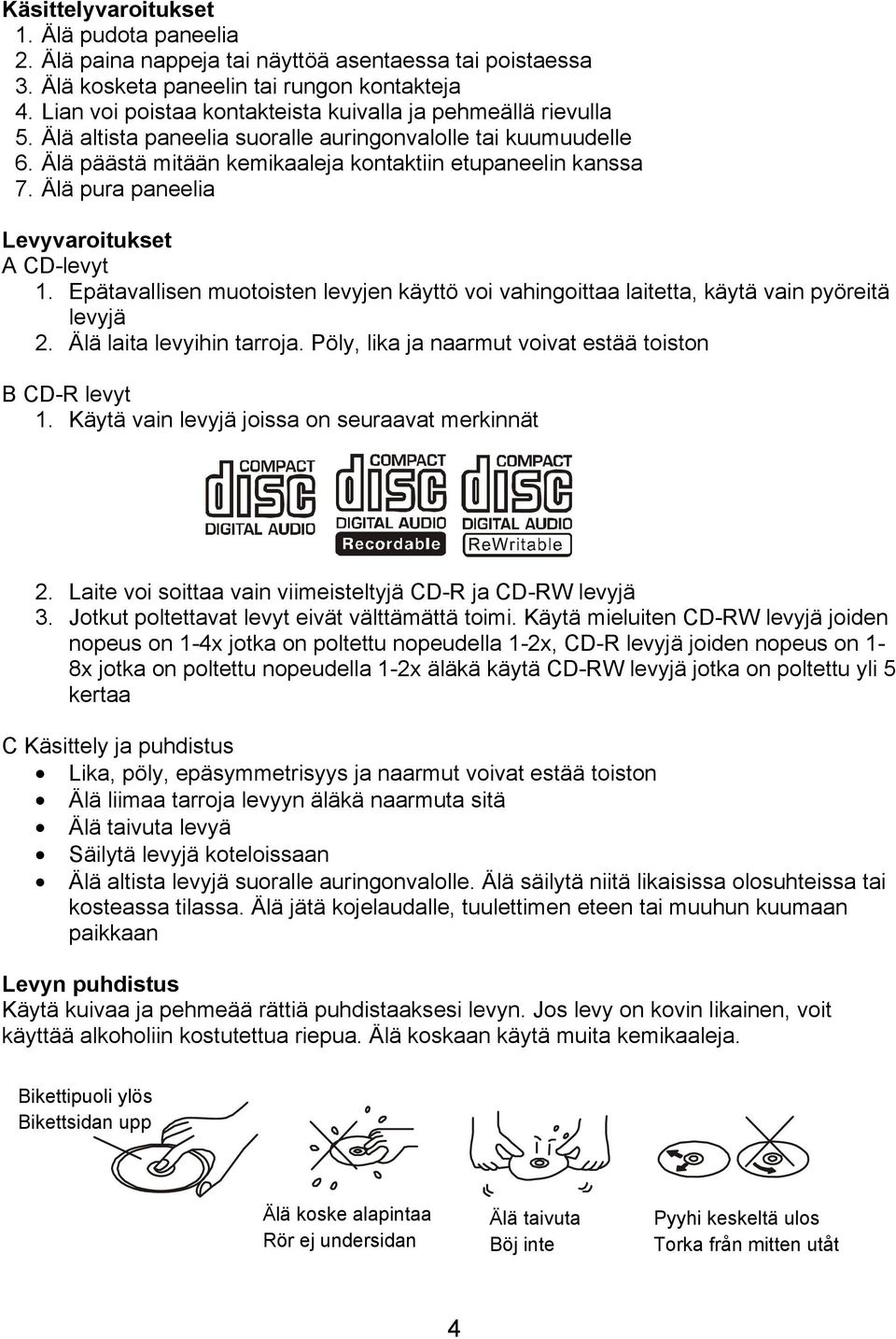

5 Käsittelyvaroitukset 1. Älä pudota paneelia 2. Älä paina nappeja tai näyttöä asentaessa tai poistaessa 3. Älä kosketa paneelin tai rungon kontakteja 4. Lian voi poistaa kontakteista kuivalla ja pehmeällä rievulla 5. Älä altista paneelia suoralle auringonvalolle tai kuumuudelle 6. Älä päästä mitään kemikaaleja kontaktiin etupaneelin kanssa 7. Älä pura paneelia Levyvaroitukset A CD-levyt 1. Epätavallisen muotoisten levyjen käyttö voi vahingoittaa laitetta, käytä vain pyöreitä levyjä 2. Älä laita levyihin tarroja. Pöly, lika ja naarmut voivat estää toiston B CD-R levyt 1. Käytä vain levyjä joissa on seuraavat merkinnät 2. Laite voi soittaa vain viimeisteltyjä CD-R ja CD-RW levyjä 3. Jotkut poltettavat levyt eivät välttämättä toimi. Käytä mieluiten CD-RW levyjä joiden nopeus on 1-4x jotka on poltettu nopeudella 1-2x, CD-R levyjä joiden nopeus on 1-8x jotka on poltettu nopeudella 1-2x äläkä käytä CD-RW levyjä jotka on poltettu yli 5 kertaa C Käsittely ja puhdistus Lika, pöly, epäsymmetrisyys ja naarmut voivat estää toiston Älä liimaa tarroja levyyn äläkä naarmuta sitä Älä taivuta levyä Säilytä levyjä koteloissaan Älä altista levyjä suoralle auringonvalolle. Älä säilytä niitä likaisissa olosuhteissa tai kosteassa tilassa. Älä jätä kojelaudalle, tuulettimen eteen tai muuhun kuumaan paikkaan Levyn puhdistus Käytä kuivaa ja pehmeää rättiä puhdistaaksesi levyn. Jos levy on kovin likainen, voit käyttää alkoholiin kostutettua riepua. Älä koskaan käytä muita kemikaaleja. Bikettipuoli ylös Bikettsidan upp Älä koske alapintaa Rör ej undersidan Älä taivuta Böj inte Pyyhi keskeltä ulos Torka från mitten utåt 4

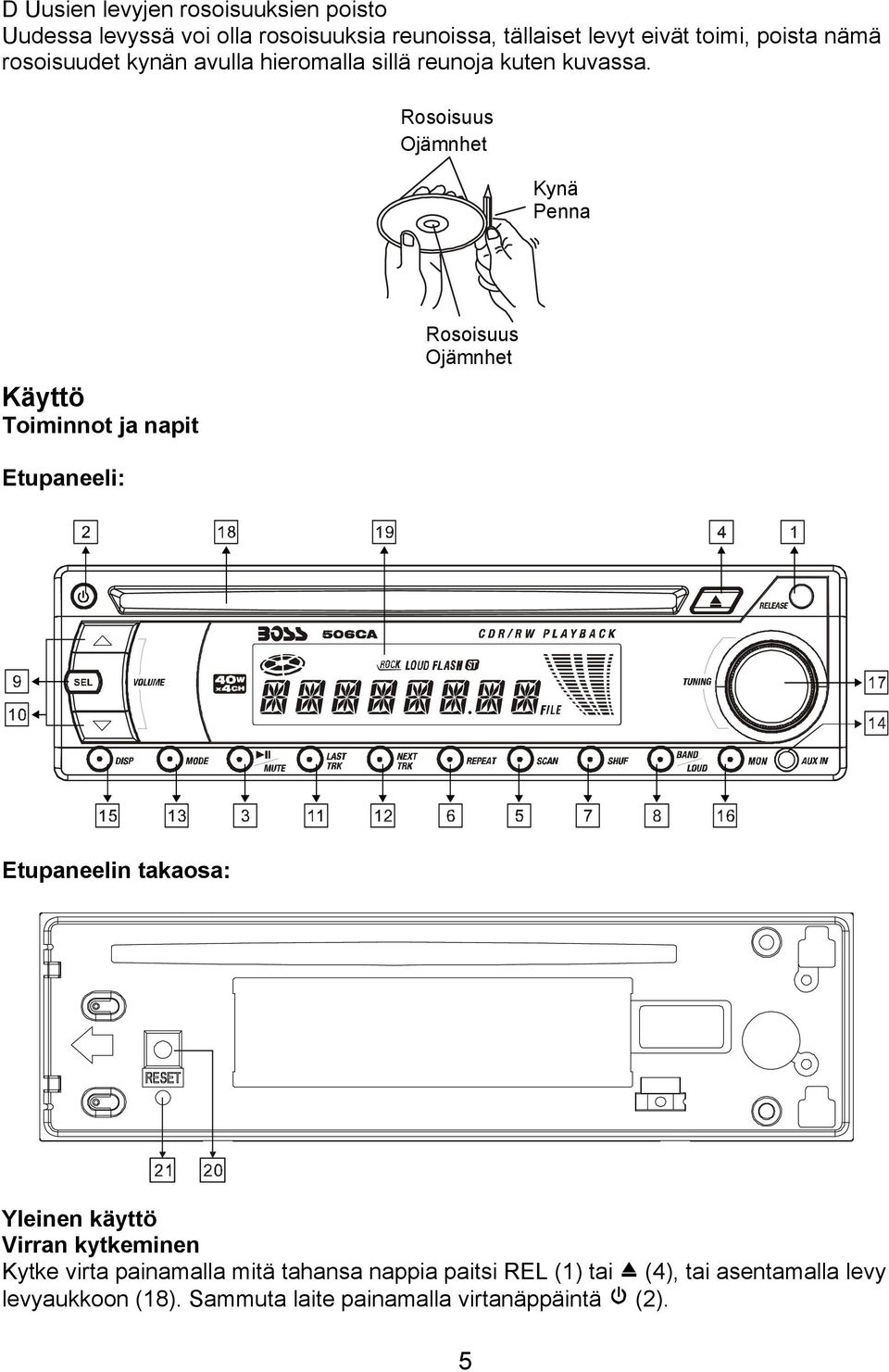

6 D Uusien levyjen rosoisuuksien poisto Uudessa levyssä voi olla rosoisuuksia reunoissa, tällaiset levyt eivät toimi, poista nämä rosoisuudet kynän avulla hieromalla sillä reunoja kuten kuvassa. Rosoisuus Ojämnhet Kynä Penna Käyttö Toiminnot ja napit Rosoisuus Ojämnhet Etupaneeli: Etupaneelin takaosa: Yleinen käyttö Virran kytkeminen Kytke virta painamalla mitä tahansa nappia paitsi REL (1) tai (4), tai asentamalla levy levyaukkoon (18). Sammuta laite painamalla virtanäppäintä (2). 5

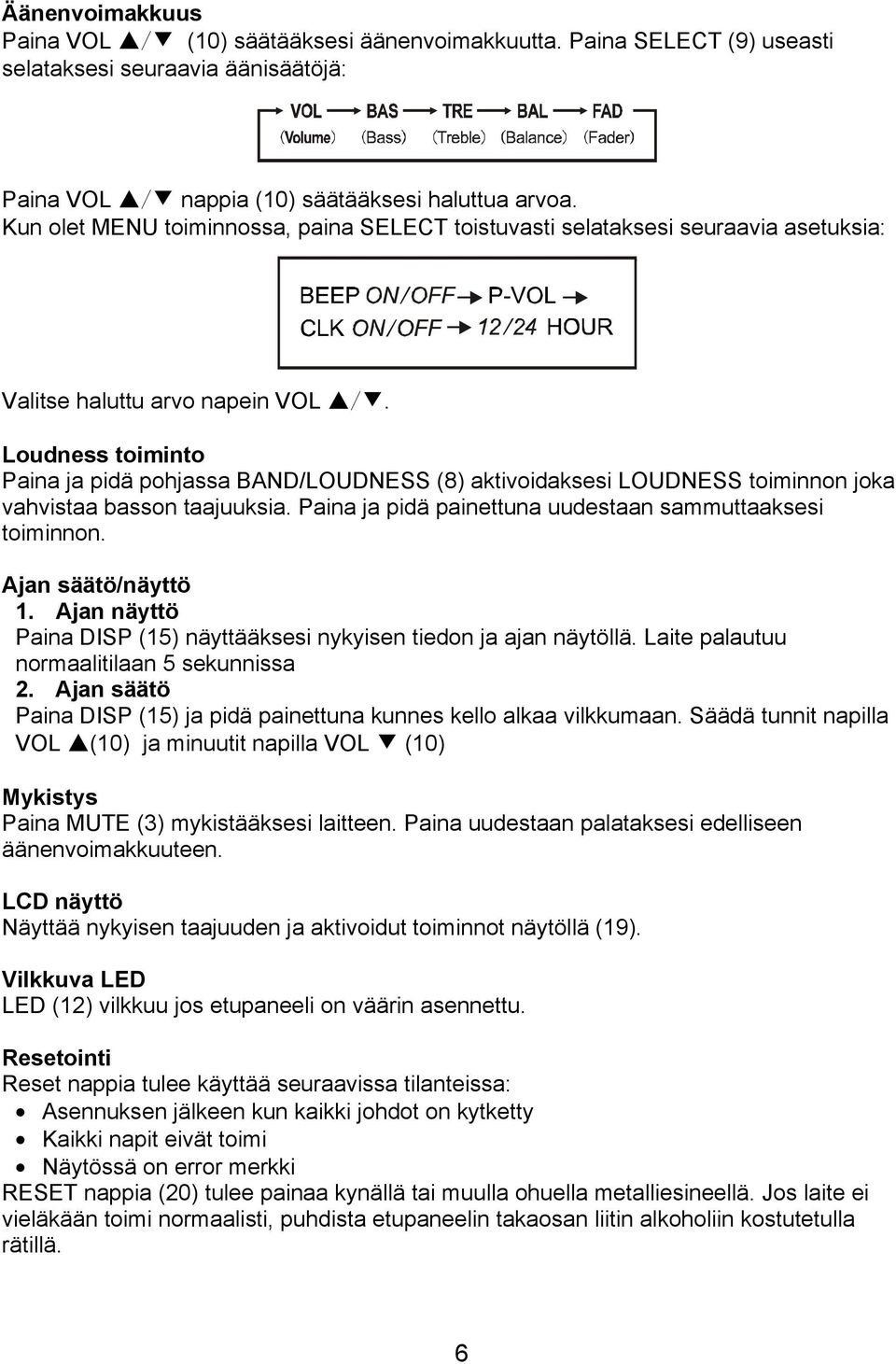

7 Äänenvoimakkuus Paina VOL / (10) säätääksesi äänenvoimakkuutta. Paina SELECT (9) useasti selataksesi seuraavia äänisäätöjä: Paina VOL / nappia (10) säätääksesi haluttua arvoa. Kun olet MENU toiminnossa, paina SELECT toistuvasti selataksesi seuraavia asetuksia: Valitse haluttu arvo napein VOL /. Loudness toiminto Paina ja pidä pohjassa BAND/LOUDNESS (8) aktivoidaksesi LOUDNESS toiminnon joka vahvistaa basson taajuuksia. Paina ja pidä painettuna uudestaan sammuttaaksesi toiminnon. Ajan säätö/näyttö 1. Ajan näyttö Paina DISP (15) näyttääksesi nykyisen tiedon ja ajan näytöllä. Laite palautuu normaalitilaan 5 sekunnissa 2. Ajan säätö Paina DISP (15) ja pidä painettuna kunnes kello alkaa vilkkumaan. Säädä tunnit napilla VOL (10) ja minuutit napilla VOL (10) Mykistys Paina MUTE (3) mykistääksesi laitteen. Paina uudestaan palataksesi edelliseen äänenvoimakkuuteen. LCD näyttö Näyttää nykyisen taajuuden ja aktivoidut toiminnot näytöllä (19). Vilkkuva LED LED (12) vilkkuu jos etupaneeli on väärin asennettu. Resetointi Reset nappia tulee käyttää seuraavissa tilanteissa: Asennuksen jälkeen kun kaikki johdot on kytketty Kaikki napit eivät toimi Näytössä on error merkki RESET nappia (20) tulee painaa kynällä tai muulla ohuella metalliesineellä. Jos laite ei vieläkään toimi normaalisti, puhdista etupaneelin takaosan liitin alkoholiin kostutetulla rätillä. 6

8 Radion käyttö Radiotilaan siirtyminen Paina MODE nappia (13) valitaksesi radiotilan. Radiotilan merkki ilmestyy näyttöön muistimerkinnän ja taajuuden kanssa. Aallonpituuden valinta Paina BAND (8) valitaksesi aallonpituuden. Laite vaihtaa AM:n ja FM:n välillä. Stereo/mono Paina nappia mono (16) valitaksesi stereo- tai mono-tilan. Tune Käännä nappia tune (17) valitaksesi taajuuden. CD-käyttö CD-tila 1. Jos levyä ei ole asennettu, syötä levy etikettipuoli ylöspäin levyaukkoon (18). Levy menee itsestään sisään kun painat sitä kevyesti. Toisto alkaa. 2. Jos laitteessa on jo levy, paina nappia mode (13) vaihtaaksesi CD-tilaan Levyn syöttö Aseta levy levyaukkoon (18) etikettipuoli ylöspäin. Toisto alkaa. Levyn poistaminen Paina nappia (4) pysäyttääksesi toiston ja poistaaksesi levyn levyaukosta (18). Kappaleen valinta Paina LAST TRK nappia (11) tai NEXT TRK nappia (12) liikkuaksesi kappaleiden välillä. Kappaleen numero lukee näytöllä. Paina ja pidä painettuna LAST TRK (11) tai NEXT TRK (12) kelataksesi kappaletta, vapauta nappi palataksesi normaalitilaan. Pause Paina (3) nappia keskeyttääksesi toiston, paina uudestaan jatkaaksesi. Kappaleiden esikuuntelu Paina SCAN (5) nappia toistaaksesi jokaisen kappaleen alun, paina nappia uudestaan pysäyttääksesi toiminnon. Saman kappaleen toisto Paina REPEAT (6) nappia toistaaksesi saman kappaleen yhä uudestaan. Paina uudestaan lopettaaksesi toiminnon. Kaikkien kappaleiden satunnaistoisto Paina nappia SHUF (7) toistaaksesi levyn kaikki kappaleet satunnaisessa järjestyksessä. Paina uudestaan peruuttaaksesi toiminnon. 7

9 AUX in toiminto Laitteessa on AUX-liitäntä ulkoista musiikkilaitetta varten. Tähän voit liittää ipodin, MP3- soittimen tai muun musiikkilähteen. Valitse AUX toiminto napilla MODE (13). Kytkentäkaavio Antenna Socket Left RCA output Jack (White) Right RCA output Jack (Red) ISO CONNECTOR 10A FUSE ISO connector: Part A: A1: No Connect A2: No Connect A3: No Connect A4: Battery B+(Yellow, 10A FUSE) A5: Antenna (Blue) A6: No Connect A7: Accessory (Red) A8: Ground B- (Black) Part B: B1: Rear Right + (Violet) B2: Rear Right - (Violet/Black) B3: Front Right + ( Grey) B4: Front Right - (Grey/Black) B5: Front Left + (White) B6: Front Left - (White/Black) B7: Rear Left + (Green) B8: Rear Left - (Green/Black) Tekniset tiedot 1. Yleistä Virta DC12V, negatiivinen maa Rungon koko 178x160x50cm Äänilajisäädöt -basso (100Hz) ±14dB -treble (100Hz) ±14dB Maksimiteho 4x40W Drain; max 10Amp 2. CD-soitin Signaali ääni suhde >55dB Kanavaseparaatio >40dB Taajuusvaste 40Hz-18KHz 3. Radio FM taajuudet 87,5 107,9MHz IF: 10,7MHz Herkkyys (S/N=30dB) 4 Stereo separaatio >20dB AM taajuudet KHZ IF: 450KHz 8

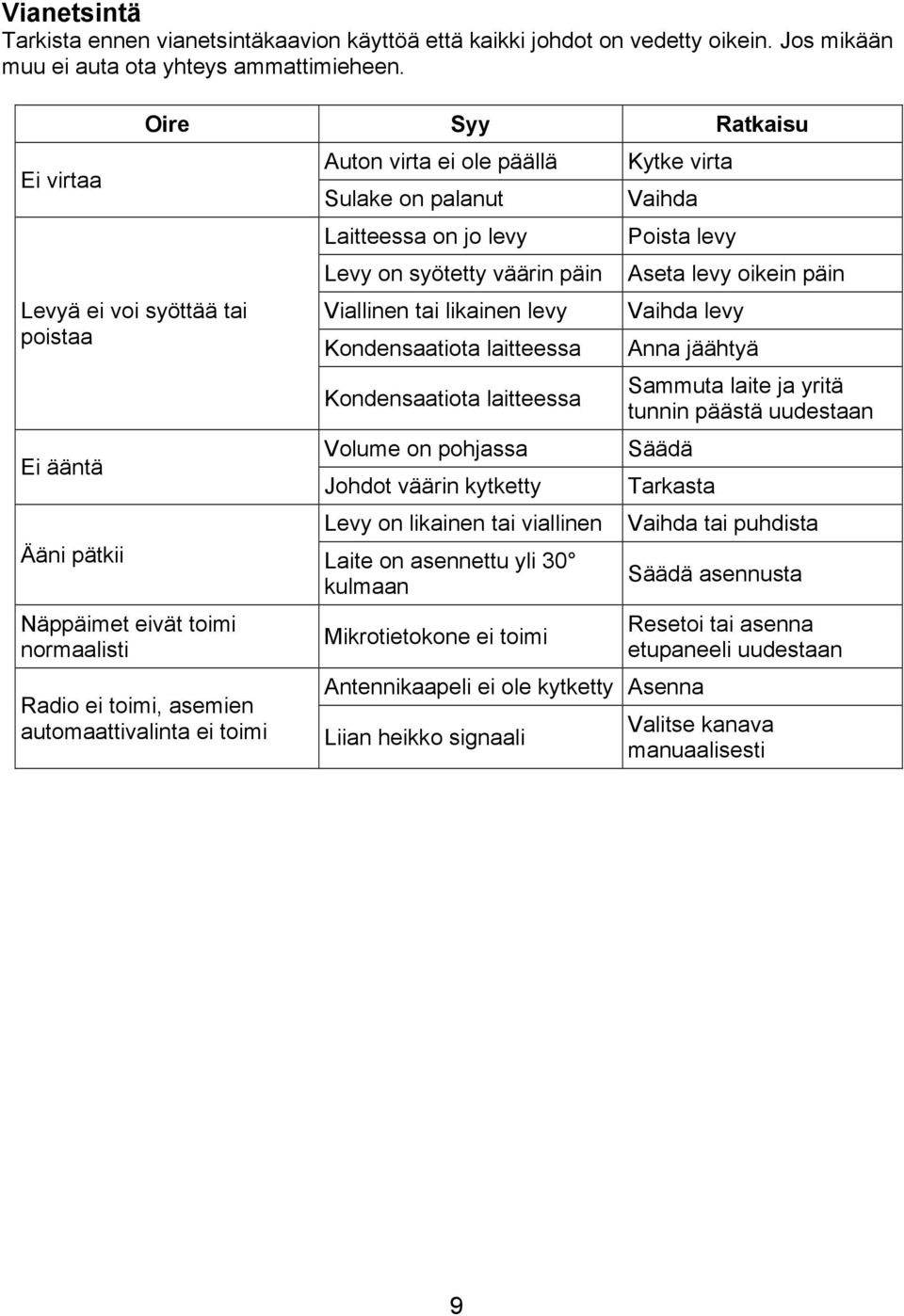

10 Vianetsintä Tarkista ennen vianetsintäkaavion käyttöä että kaikki johdot on vedetty oikein. Jos mikään muu ei auta ota yhteys ammattimieheen. Ei virtaa Levyä ei voi syöttää tai poistaa Ei ääntä Ääni pätkii Näppäimet eivät toimi normaalisti Radio ei toimi, asemien automaattivalinta ei toimi Oire Syy Ratkaisu Auton virta ei ole päällä Sulake on palanut Laitteessa on jo levy Levy on syötetty väärin päin Viallinen tai likainen levy Kondensaatiota laitteessa Kondensaatiota laitteessa Volume on pohjassa Johdot väärin kytketty Levy on likainen tai viallinen Laite on asennettu yli 30 kulmaan Mikrotietokone ei toimi Kytke virta Vaihda Poista levy Aseta levy oikein päin Vaihda levy Anna jäähtyä Sammuta laite ja yritä tunnin päästä uudestaan Säädä Tarkasta Antennikaapeli ei ole kytketty Asenna Liian heikko signaali Vaihda tai puhdista Säädä asennusta Resetoi tai asenna etupaneeli uudestaan Valitse kanava manuaalisesti 9

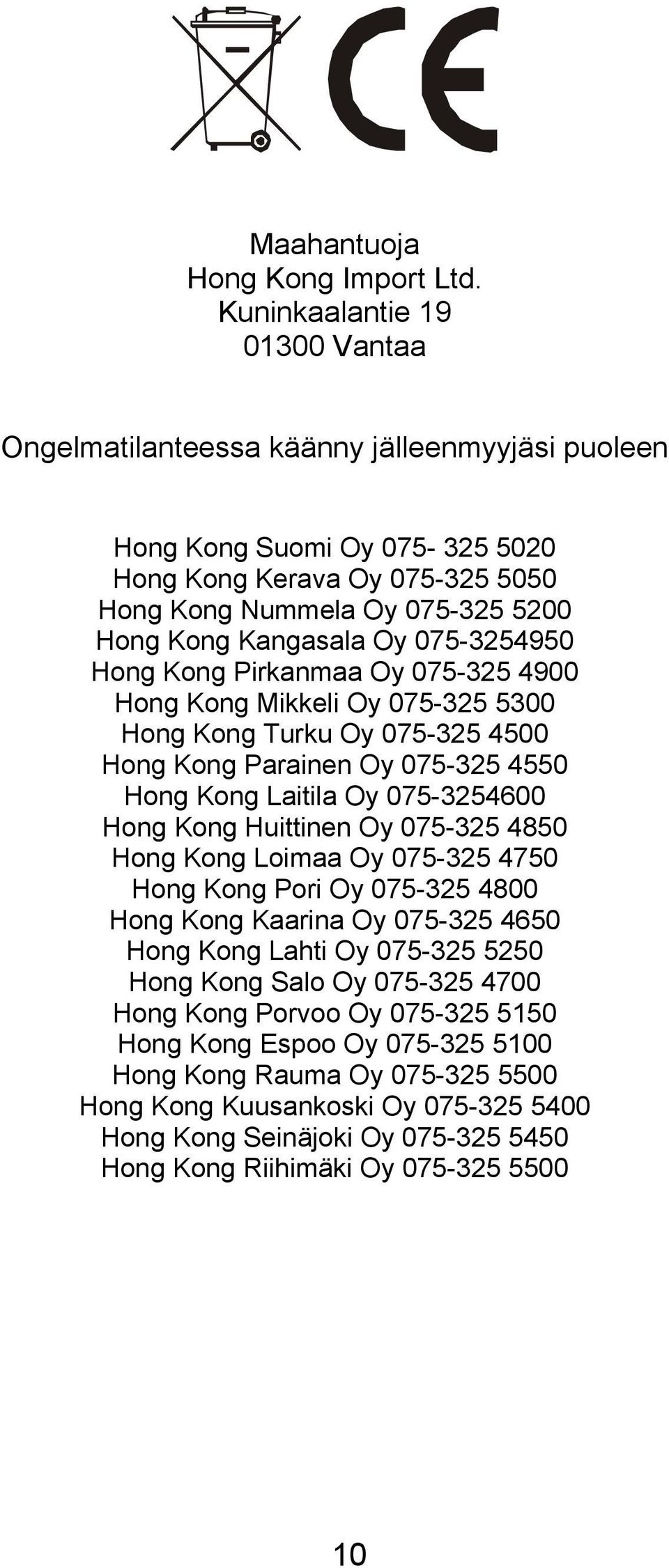

11 Maahantuoja Hong Kong Import Ltd. Kuninkaalantie Vantaa Ongelmatilanteessa käänny jälleenmyyjäsi puoleen Hong Kong Suomi Oy Hong Kong Kerava Oy Hong Kong Nummela Oy Hong Kong Kangasala Oy Hong Kong Pirkanmaa Oy Hong Kong Mikkeli Oy Hong Kong Turku Oy Hong Kong Parainen Oy Hong Kong Laitila Oy Hong Kong Huittinen Oy Hong Kong Loimaa Oy Hong Kong Pori Oy Hong Kong Kaarina Oy Hong Kong Lahti Oy Hong Kong Salo Oy Hong Kong Porvoo Oy Hong Kong Espoo Oy Hong Kong Rauma Oy Hong Kong Kuusankoski Oy Hong Kong Seinäjoki Oy Hong Kong Riihimäki Oy

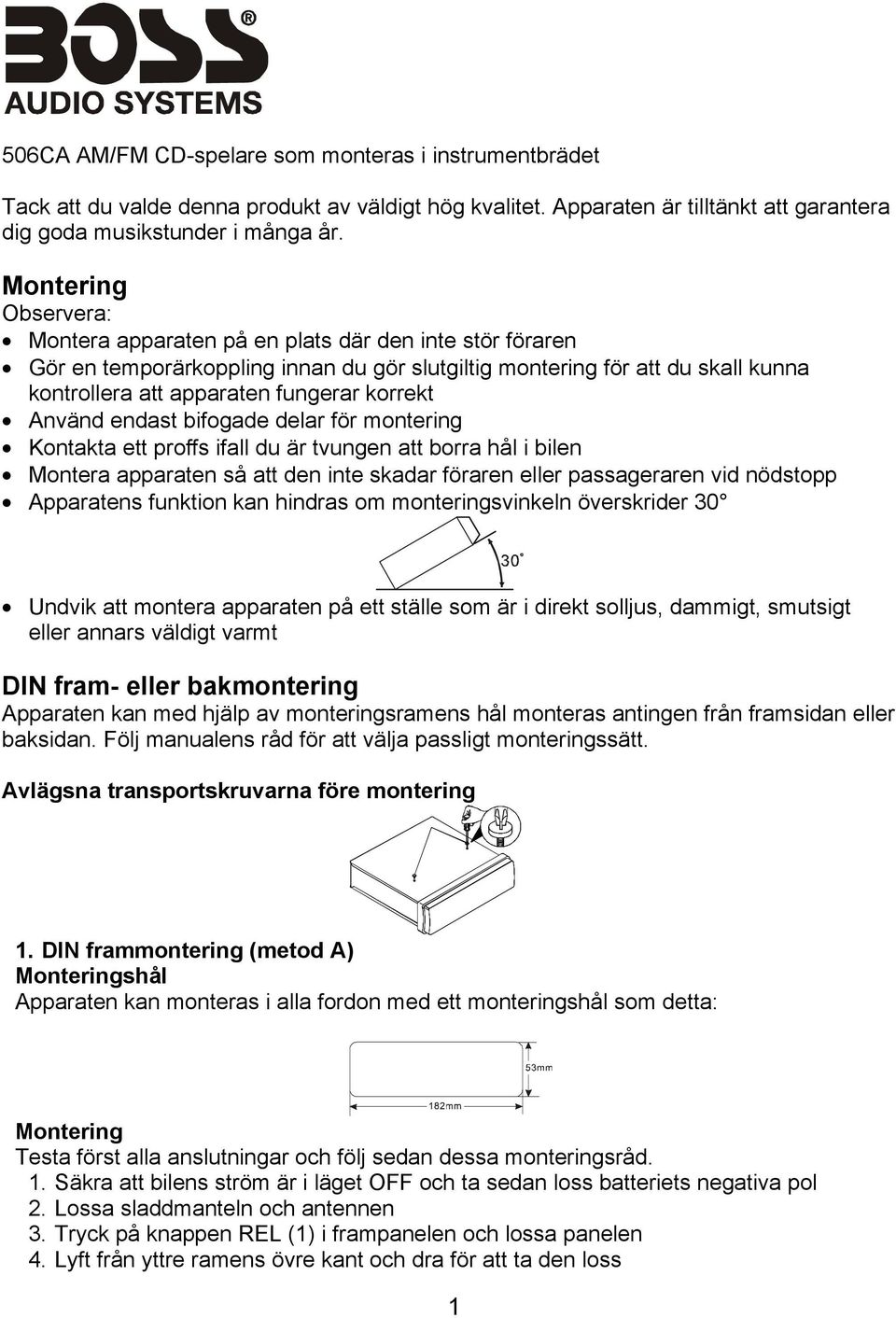

12 506CA AM/FM CD-spelare som monteras i instrumentbrädet Tack att du valde denna produkt av väldigt hög kvalitet. Apparaten är tilltänkt att garantera dig goda musikstunder i många år. Montering Observera: Montera apparaten på en plats där den inte stör föraren Gör en temporärkoppling innan du gör slutgiltig montering för att du skall kunna kontrollera att apparaten fungerar korrekt Använd endast bifogade delar för montering Kontakta ett proffs ifall du är tvungen att borra hål i bilen Montera apparaten så att den inte skadar föraren eller passageraren vid nödstopp Apparatens funktion kan hindras om monteringsvinkeln överskrider 30 Undvik att montera apparaten på ett ställe som är i direkt solljus, dammigt, smutsigt eller annars väldigt varmt DIN fram- eller bakmontering Apparaten kan med hjälp av monteringsramens hål monteras antingen från framsidan eller baksidan. Följ manualens råd för att välja passligt monteringssätt. Avlägsna transportskruvarna före montering 1. DIN frammontering (metod A) Monteringshål Apparaten kan monteras i alla fordon med ett monteringshål som detta: Montering Testa först alla anslutningar och följ sedan dessa monteringsråd. 1. Säkra att bilens ström är i läget OFF och ta sedan loss batteriets negativa pol 2. Lossa sladdmanteln och antennen 3. Tryck på knappen REL (1) i frampanelen och lossa panelen 4. Lyft från yttre ramens övre kant och dra för att ta den loss 1

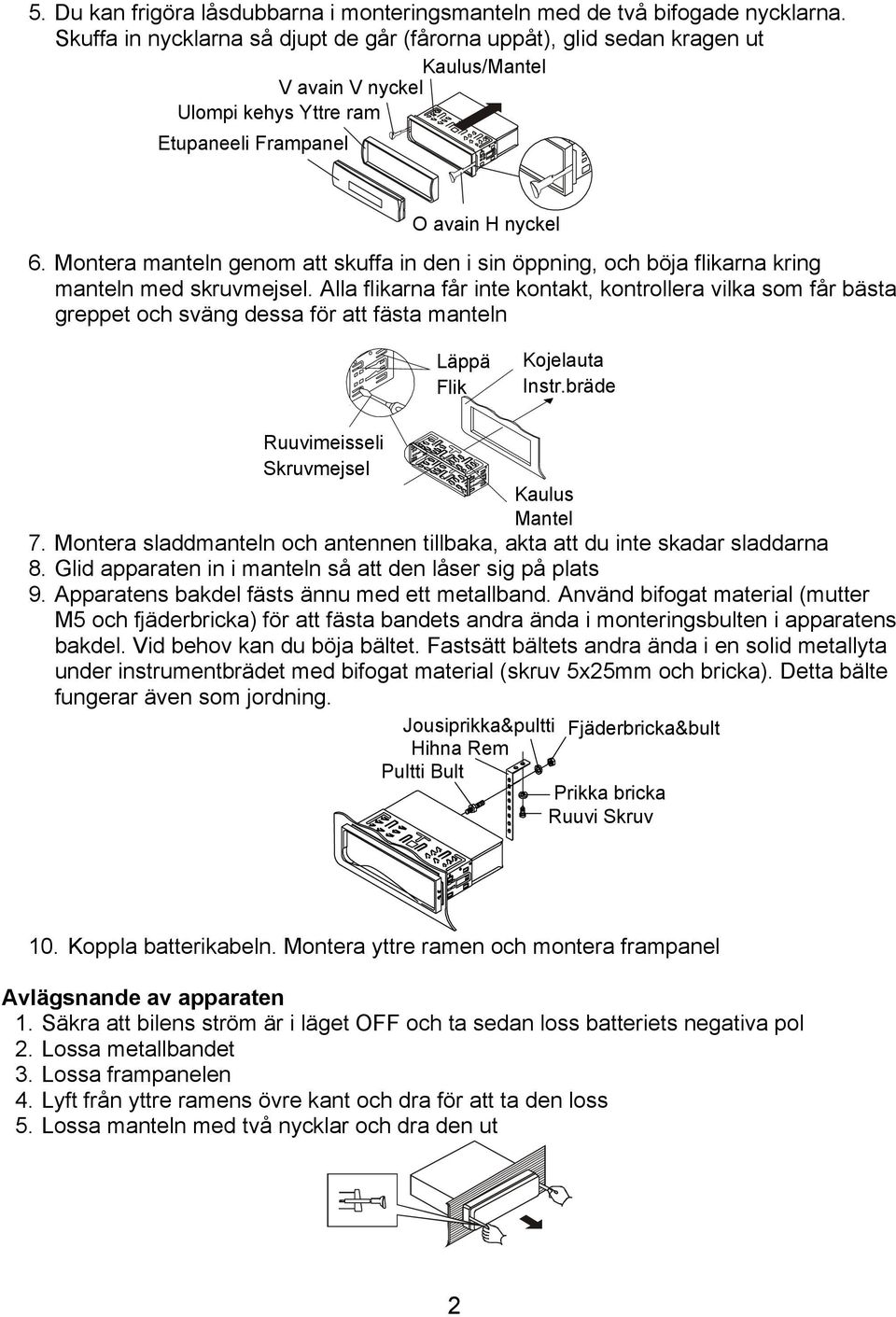

13 5. Du kan frigöra låsdubbarna i monteringsmanteln med de två bifogade nycklarna. Skuffa in nycklarna så djupt de går (fårorna uppåt), glid sedan kragen ut Kaulus/Mantel V avain V nyckel Ulompi kehys Yttre ram Etupaneeli Frampanel O avain H nyckel 6. Montera manteln genom att skuffa in den i sin öppning, och böja flikarna kring manteln med skruvmejsel. Alla flikarna får inte kontakt, kontrollera vilka som får bästa greppet och sväng dessa för att fästa manteln Läppä Flik Kojelauta Instr.bräde Ruuvimeisseli Skruvmejsel Kaulus Mantel 7. Montera sladdmanteln och antennen tillbaka, akta att du inte skadar sladdarna 8. Glid apparaten in i manteln så att den låser sig på plats 9. Apparatens bakdel fästs ännu med ett metallband. Använd bifogat material (mutter M5 och fjäderbricka) för att fästa bandets andra ända i monteringsbulten i apparatens bakdel. Vid behov kan du böja bältet. Fastsätt bältets andra ända i en solid metallyta under instrumentbrädet med bifogat material (skruv 5x25mm och bricka). Detta bälte fungerar även som jordning. Jousiprikka&pultti Fjäderbricka&bult Hihna Rem Pultti Bult Prikka bricka Ruuvi Skruv 10. Koppla batterikabeln. Montera yttre ramen och montera frampanel Avlägsnande av apparaten 1. Säkra att bilens ström är i läget OFF och ta sedan loss batteriets negativa pol 2. Lossa metallbandet 3. Lossa frampanelen 4. Lyft från yttre ramens övre kant och dra för att ta den loss 5. Lossa manteln med två nycklar och dra den ut 2

14 2. DIN bakmontering (metod B) Om din bil är av märket Nissan eller Toyota följ detta råd. Använd hålen T (Toyota) eller N (Nissan) på apparatens sidor för att fästa den till bilens fabriksmonterade ram. Tehdasasenteinen kehys Fabriksmonterad mantel Ruuvi Skruv T&N reiät T&N hål Ruuvi Skruv Kojelauta Instrumentpanel Rikta skruvhålen i ramen och apparaten, spänn skruvarna 5x5mm på bägge sidor. OBS: yttre ramen, manteln och metallbandet är onödiga i monteringsmetoden B. Användning av den löstagbara frampanelen Frampanelens losstagning 1. Tryck på REL knappen (1) i frampanelen 2. Dra loss frampanelen REL 3. Ställ panelen i fodralet Kotelo Fodral Panneeli Panel Montering av frampanelen För att montera panelen ställ den i skrovet och säkra att den sätter sig på plats. Om panelen inte är monterad ordentligt, fungerar inte nödvändigtvis alla knappar. Om detta sker, montera panelen igen. 3 Panneeli Panel

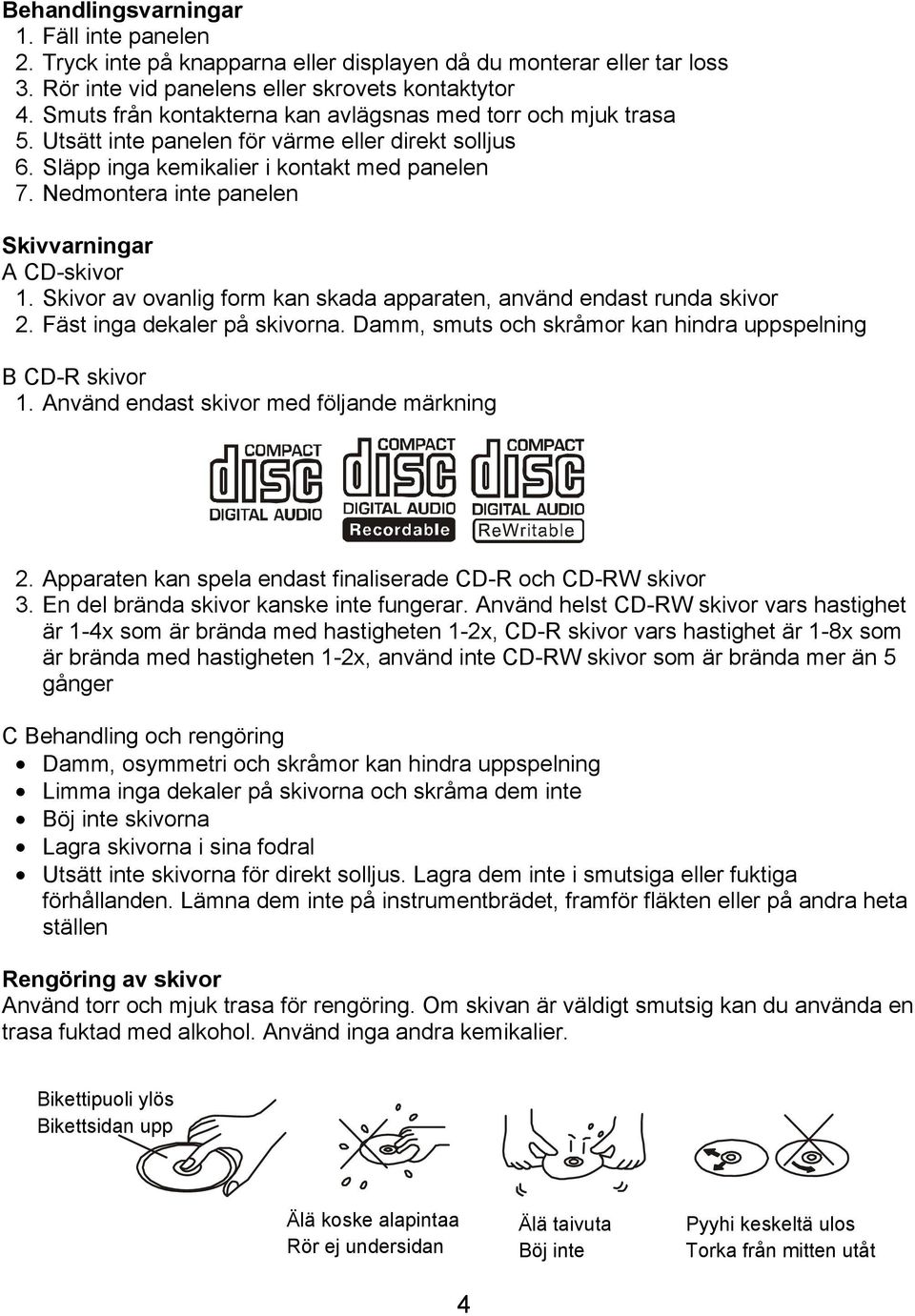

15 Behandlingsvarningar 1. Fäll inte panelen 2. Tryck inte på knapparna eller displayen då du monterar eller tar loss 3. Rör inte vid panelens eller skrovets kontaktytor 4. Smuts från kontakterna kan avlägsnas med torr och mjuk trasa 5. Utsätt inte panelen för värme eller direkt solljus 6. Släpp inga kemikalier i kontakt med panelen 7. Nedmontera inte panelen Skivvarningar A CD-skivor 1. Skivor av ovanlig form kan skada apparaten, använd endast runda skivor 2. Fäst inga dekaler på skivorna. Damm, smuts och skråmor kan hindra uppspelning B CD-R skivor 1. Använd endast skivor med följande märkning 2. Apparaten kan spela endast finaliserade CD-R och CD-RW skivor 3. En del brända skivor kanske inte fungerar. Använd helst CD-RW skivor vars hastighet är 1-4x som är brända med hastigheten 1-2x, CD-R skivor vars hastighet är 1-8x som är brända med hastigheten 1-2x, använd inte CD-RW skivor som är brända mer än 5 gånger C Behandling och rengöring Damm, osymmetri och skråmor kan hindra uppspelning Limma inga dekaler på skivorna och skråma dem inte Böj inte skivorna Lagra skivorna i sina fodral Utsätt inte skivorna för direkt solljus. Lagra dem inte i smutsiga eller fuktiga förhållanden. Lämna dem inte på instrumentbrädet, framför fläkten eller på andra heta ställen Rengöring av skivor Använd torr och mjuk trasa för rengöring. Om skivan är väldigt smutsig kan du använda en trasa fuktad med alkohol. Använd inga andra kemikalier. Bikettipuoli ylös Bikettsidan upp Älä koske alapintaa Rör ej undersidan 4 Älä taivuta Böj inte Pyyhi keskeltä ulos Torka från mitten utåt

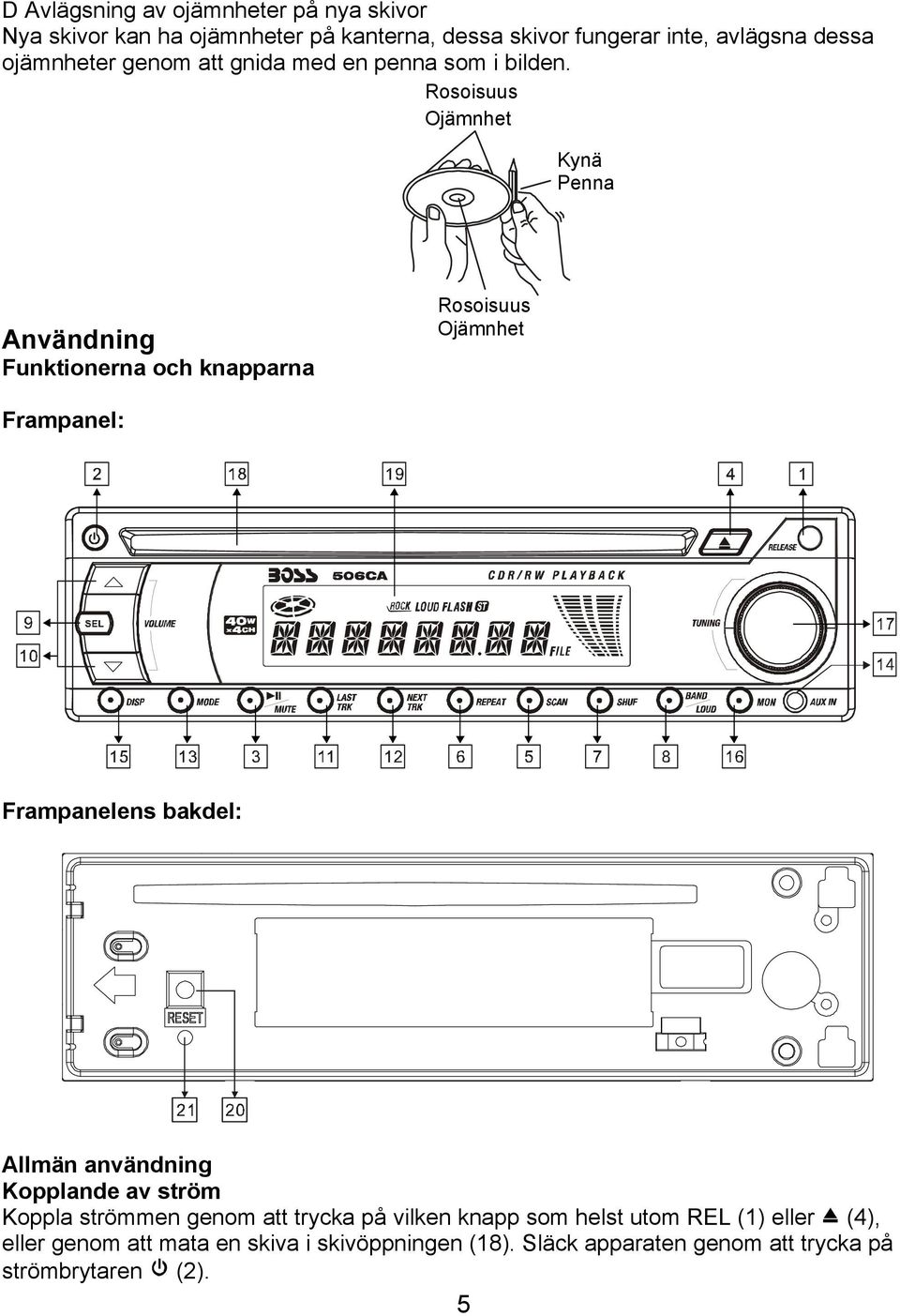

16 D Avlägsning av ojämnheter på nya skivor Nya skivor kan ha ojämnheter på kanterna, dessa skivor fungerar inte, avlägsna dessa ojämnheter genom att gnida med en penna som i bilden. Rosoisuus Ojämnhet Kynä Penna Användning Funktionerna och knapparna Rosoisuus Ojämnhet Frampanel: Frampanelens bakdel: Allmän användning Kopplande av ström Koppla strömmen genom att trycka på vilken knapp som helst utom REL (1) eller (4), eller genom att mata en skiva i skivöppningen (18). Släck apparaten genom att trycka på strömbrytaren (2). 5

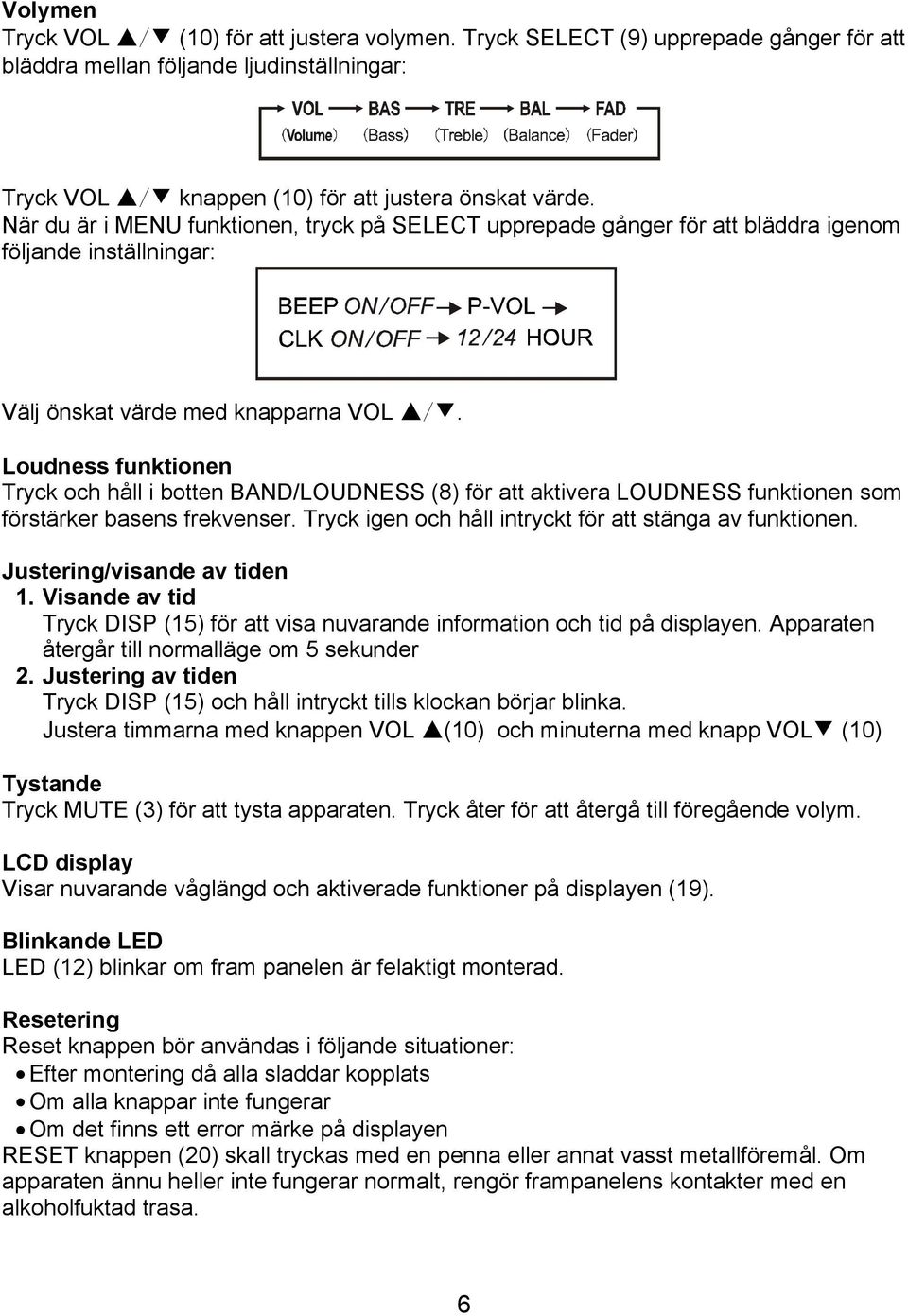

17 Volymen Tryck VOL / (10) för att justera volymen. Tryck SELECT (9) upprepade gånger för att bläddra mellan följande ljudinställningar: Tryck VOL / knappen (10) för att justera önskat värde. När du är i MENU funktionen, tryck på SELECT upprepade gånger för att bläddra igenom följande inställningar: Välj önskat värde med knapparna VOL /. Loudness funktionen Tryck och håll i botten BAND/LOUDNESS (8) för att aktivera LOUDNESS funktionen som förstärker basens frekvenser. Tryck igen och håll intryckt för att stänga av funktionen. Justering/visande av tiden 1. Visande av tid Tryck DISP (15) för att visa nuvarande information och tid på displayen. Apparaten återgår till normalläge om 5 sekunder 2. Justering av tiden Tryck DISP (15) och håll intryckt tills klockan börjar blinka. Justera timmarna med knappen VOL (10) och minuterna med knapp VOL (10) Tystande Tryck MUTE (3) för att tysta apparaten. Tryck åter för att återgå till föregående volym. LCD display Visar nuvarande våglängd och aktiverade funktioner på displayen (19). Blinkande LED LED (12) blinkar om fram panelen är felaktigt monterad. Resetering Reset knappen bör användas i följande situationer: Efter montering då alla sladdar kopplats Om alla knappar inte fungerar Om det finns ett error märke på displayen RESET knappen (20) skall tryckas med en penna eller annat vasst metallföremål. Om apparaten ännu heller inte fungerar normalt, rengör frampanelens kontakter med en alkoholfuktad trasa. 6

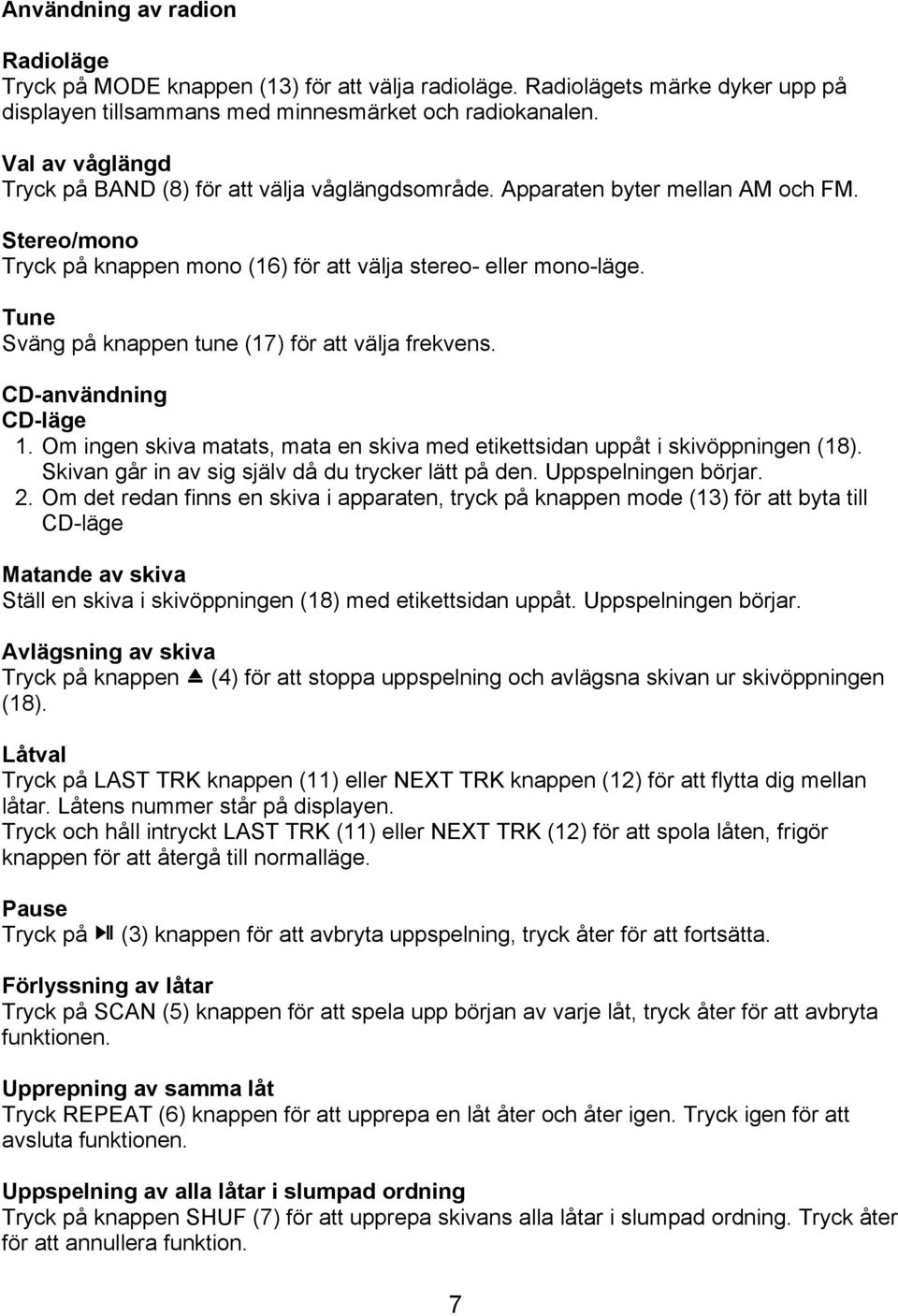

18 Användning av radion Radioläge Tryck på MODE knappen (13) för att välja radioläge. Radiolägets märke dyker upp på displayen tillsammans med minnesmärket och radiokanalen. Val av våglängd Tryck på BAND (8) för att välja våglängdsområde. Apparaten byter mellan AM och FM. Stereo/mono Tryck på knappen mono (16) för att välja stereo- eller mono-läge. Tune Sväng på knappen tune (17) för att välja frekvens. CD-användning CD-läge 1. Om ingen skiva matats, mata en skiva med etikettsidan uppåt i skivöppningen (18). Skivan går in av sig själv då du trycker lätt på den. Uppspelningen börjar. 2. Om det redan finns en skiva i apparaten, tryck på knappen mode (13) för att byta till CD-läge Matande av skiva Ställ en skiva i skivöppningen (18) med etikettsidan uppåt. Uppspelningen börjar. Avlägsning av skiva Tryck på knappen (4) för att stoppa uppspelning och avlägsna skivan ur skivöppningen (18). Låtval Tryck på LAST TRK knappen (11) eller NEXT TRK knappen (12) för att flytta dig mellan låtar. Låtens nummer står på displayen. Tryck och håll intryckt LAST TRK (11) eller NEXT TRK (12) för att spola låten, frigör knappen för att återgå till normalläge. Pause Tryck på (3) knappen för att avbryta uppspelning, tryck åter för att fortsätta. Förlyssning av låtar Tryck på SCAN (5) knappen för att spela upp början av varje låt, tryck åter för att avbryta funktionen. Upprepning av samma låt Tryck REPEAT (6) knappen för att upprepa en låt åter och åter igen. Tryck igen för att avsluta funktionen. Uppspelning av alla låtar i slumpad ordning Tryck på knappen SHUF (7) för att upprepa skivans alla låtar i slumpad ordning. Tryck åter för att annullera funktion. 7

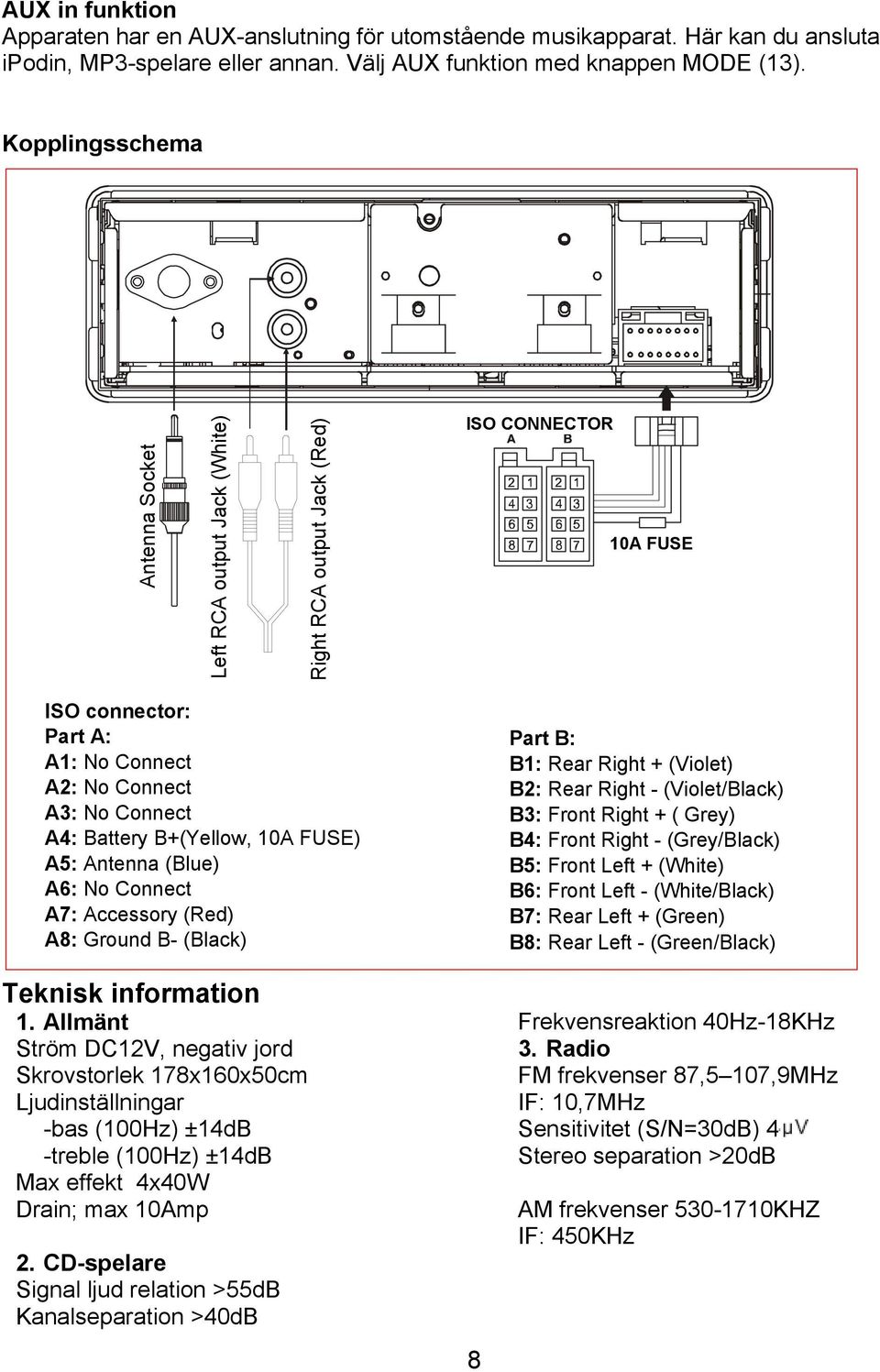

19 AUX in funktion Apparaten har en AUX-anslutning för utomstående musikapparat. Här kan du ansluta ipodin, MP3-spelare eller annan. Välj AUX funktion med knappen MODE (13). Kopplingsschema Antenna Socket Left RCA output Jack (White) Right RCA output Jack (Red) ISO CONNECTOR 10A FUSE ISO connector: Part A: A1: No Connect A2: No Connect A3: No Connect A4: Battery B+(Yellow, 10A FUSE) A5: Antenna (Blue) A6: No Connect A7: Accessory (Red) A8: Ground B- (Black) Teknisk information 1. Allmänt Ström DC12V, negativ jord Skrovstorlek 178x160x50cm Ljudinställningar -bas (100Hz) ±14dB -treble (100Hz) ±14dB Max effekt 4x40W Drain; max 10Amp 2. CD-spelare Signal ljud relation >55dB Kanalseparation >40dB 8 Part B: B1: Rear Right + (Violet) B2: Rear Right - (Violet/Black) B3: Front Right + ( Grey) B4: Front Right - (Grey/Black) B5: Front Left + (White) B6: Front Left - (White/Black) B7: Rear Left + (Green) B8: Rear Left - (Green/Black) Frekvensreaktion 40Hz-18KHz 3. Radio FM frekvenser 87,5 107,9MHz IF: 10,7MHz Sensitivitet (S/N=30dB) 4 Stereo separation >20dB AM frekvenser KHZ IF: 450KHz

20 Felsökning Innan du anlitar denna tabell kontrollera att alla sladdar dragits rätt. Om inget annat hjälper kontakta ett proffs. Ingen ström Symptom Orsak Lösning Skiva kan inte matas eller tas ut Inget ljud Ljudet hoppar Bilens ström är ej på Trasig säkring Det finns redan en skiva matad Skivan matad fel väg Defektiv eller smutsig skiva Kondensation i apparaten Kondensation i apparaten Volume i läge 0 Sladdarna fel kopplade Smutsig eller defektiv skiva Apparaten monterad i över 30 vinkel Knapparna fungerar onormalt Mikrodatorn fungerar ej Radion fungerar ej, stationernas automatval fungerar ej Antennkabel okopplad För svag signal Koppla ström Byt Avlägsna skivan Mata rätt väg Byt skiva Låt svalna Släck och försök igen om en timme Justera Kontrollera Byt eller rengör Justera Resetera eller montera frampanel åter Montera Välj kanal manuellt 9
