VOLVO PYÖRÄKUORMAAJA L350F

Transkriptio

1 VOLVO PYÖRÄKUORMAAJA L350F 1

2 Volvo Luotettava partneri L350F on pyöräkuormaaja vailla kompromisseja. Se on täydellinen kokonaisuus, jossa kone, nostoaisasto ja työväline muodostavat yhdessä dynaamisen yksikön, vankan voiman ja älykkyyden yhdistelmän. Se on nopea, joustava ja vakaa ja se nostaa paljon ja korkealle. Kestävä kuormaaja raskaimpiinkin töihin, kellon ympäri, päivällä ja yöllä. Lisää kannattavuuttasi Mitä suurempi kone, sitä ankaraat vaatimukset asetetaan varmatoimisuudelle. Suurta kuormaajaa kuten L350F:ää voidaan pitää eräänlaisena pyörien varassa liikkuvana tuotantolaitoksena ja sen toimintaa onkin tarkasteltava liikemiesmäisesti, tavoitteena mahdollisian suuret tuotot mahdollisian pienin kustannuksin. L350F on useiissa käyttötarkoituksissaan vähäkulutuksisempi kuin muut painoluokkaansa kuuluvat kuormaajat. Yhdessä erinomaisen luotettavuuden kanssa tämä varmistaa ainutlaatuisen taloudellisuuden ja tuottavuuden. Ja lisää merkittävästi kannattavuutta. Maailmanlaajuinen yhtiö paikallisin edustuksin Kun ostat Volvo L350F-kuormaajan, et saa vain yhtä markkinoiden luotettaviista pyöräkuormaajista. Maailmanlaajuisen jälleenmyyjä- ja huoltoverkon myötä saat Volvo Construction Equipment ista luotettavan ja sitoutuneen yhteistyökumppanin. Missä tahansa oletkin, hyvin koulutettu huoltohenkilöstö ja oikeat osat ovat lähellä. Lyhyesti sanottuna kaikki tuotteet, huollot ja tietämys, joita tarvitset optimoidaksesi koneesi kannattavuuden ja tuottavuuden. Erittely L350F Moottori: Volvo D16E LA E3 Vauhtipyöräteho nopeudella 28,3 30,0 r/s ( r/min) SAE J1995 brutto: 397 kw (540 hp) ISO 9249, SAE J1349 netto: 394 kw (535 hp) Irrotusvoima: 472,8 kn* Kaatokuorma, täysin käännettynä: kg* Kauhakoot: 6,2 12,7 m 3 Puutavarakourat: 5,5 6,3 m 2 Konepaino: 50,0 56,0 tonnia Renkaat: 35/65 R33 875/65 R33 * Kauha: 6,9 m 3 suora kauha kynsin ja terin. Renkaat: 875/65 R33. Vakioaisat. 2

3 3

4 Voimaa joka maksimoi tulosi Volvo L350F:n avulla siirrät eneän tonneja tunnissa. Voimakas moottori yhdistettynä täysautomaattiseen vaihteistoon antaa välittömän vastineen myös pienillä moottorin käyntinopeuksilla, näin ollen Volvon voimansiirtojärjestelmä antaa suurian tehon silloin kun sitä tarvitaan ja sinne missä sitä tarvitaan. Tuloksena on maksimoitu tuottavuus pieniillä mahdollisilla kustannuksilla tonnia kohden. Täysi teho myös pienillä käyntinopeuksilla Volvon uuden sukupolven moottorit tekevät Volvo-pyöräkuormaajista sekä voimakkaampia että helppokäyttöisempiä. L350F reagoi välittömästi elektronisesti ohjatulla 540 hv:n vähäpäästömoottorillaan, joka kehittää täyden tehon jo pienillä käyntinopeuksilla. Aina oikea vaihde Volvon planeettavaihteisto vaihtaa pehmeästi, automaattilukitus (lock up) kolmos- ja nelosvaihteella. Kuljettajan tarvitsee vain valita eteenpäinajo tai peruutus, sen jälkeen APS-järjestelmä (Automatic Power Shift) valitsee automaattisesti oikean vaihteen moottorin käyntinopeuden ja ajonopeuden perusteella. Volvon voimansiirto on huippuluotettava Volvon voimansiirron komponentit on suunniteltu toimimaan yhdessä ja mitoitettu niin, että käyttövarmuus on huippuluokkaa. L350F:ssä taka-akselin keinulaakerointi on kestovoideltu, mikä merkitsee että se on huoltovapaa. Pehmeät ja tehokkaat jarrut Volvo L350F on varustettu Volvon hydraulikäyttöisillä, akseliöljyjäähdytteisillä märillä levyjarruilla. Tämä järjestelmä jarruttaa sekä tehokkaasti että pehmeästi ja varmistaa pitkän kestoiän. Volvo-moottori D16E V-ACT Volvon moottoreissa käytetään Volvon kehittynyttä polttotekniikkaa, V-ACT (Volvo Advanced Combustion Technology), yksinkertaiseen, hyväksi testattuun tekniikkaan perustuvaa ratkaisua, joka vähentää päästöjä. Turboahdetussa D16E-moottorissa, jossa on ilma/ilma-tyypinen välijäähdytin, elektronisesti ohjattu polttonesteenruiskutus ja hydrostaattinen muuttuvanopeuksinen jäähdytystuuletin, on yläpuolinen nokka-akseli ja neljä venttiiliä sylinteriä kohden. Volvo HTE 400 tehokas vaihteisto Volvon planeettavaihteisto vaihtaa pehmeästi, automaattinen lukitus (lock-up) vaihdettaessa kakkos-, kolmos- ja nelosvaihteelle säästää polttonestettä ja alentaa kustannuksia Neljännen sukupolven APS:n, automaattisen ohjelmanvalitsimen avulla kuljettaja voi valita neljän eri vaihto-ohjelman välillä tämä säästää polttonestettä ja lisää tuottavuutta Täysin automaattinen voimansiirto vaihtaa ykköselle automaattisesti Volvo AHW 90 järeät akselit Napoihin asennetut märät levyjarrut ja planeettapyörästötyyppiset napavälitykset lisäävät sivuttaisvakautta, optimoivat öljynjäähdytyksen ja helpottavat huoltoa Kestovoideltuja taka-akselin keinulaakereita ei tarvitse lainkaan voidella Volvo-jarrut Turvallisuuden parantamiseksi työmaalla täyshydrauliset kaksipiirijarrut voivat kytkeä automaattisesti seisontajarrun, kun moottori sauu tai kun jarrupaine on liian alhainen Hydraulinen kaksipiirijärjestelmä lisää turvallisuutta Kiertoöljyjäähdytteiset akselit suodattimineen varmistavat tehokkaan jarrutuksen ja pitkän kestoiän 4

5 5

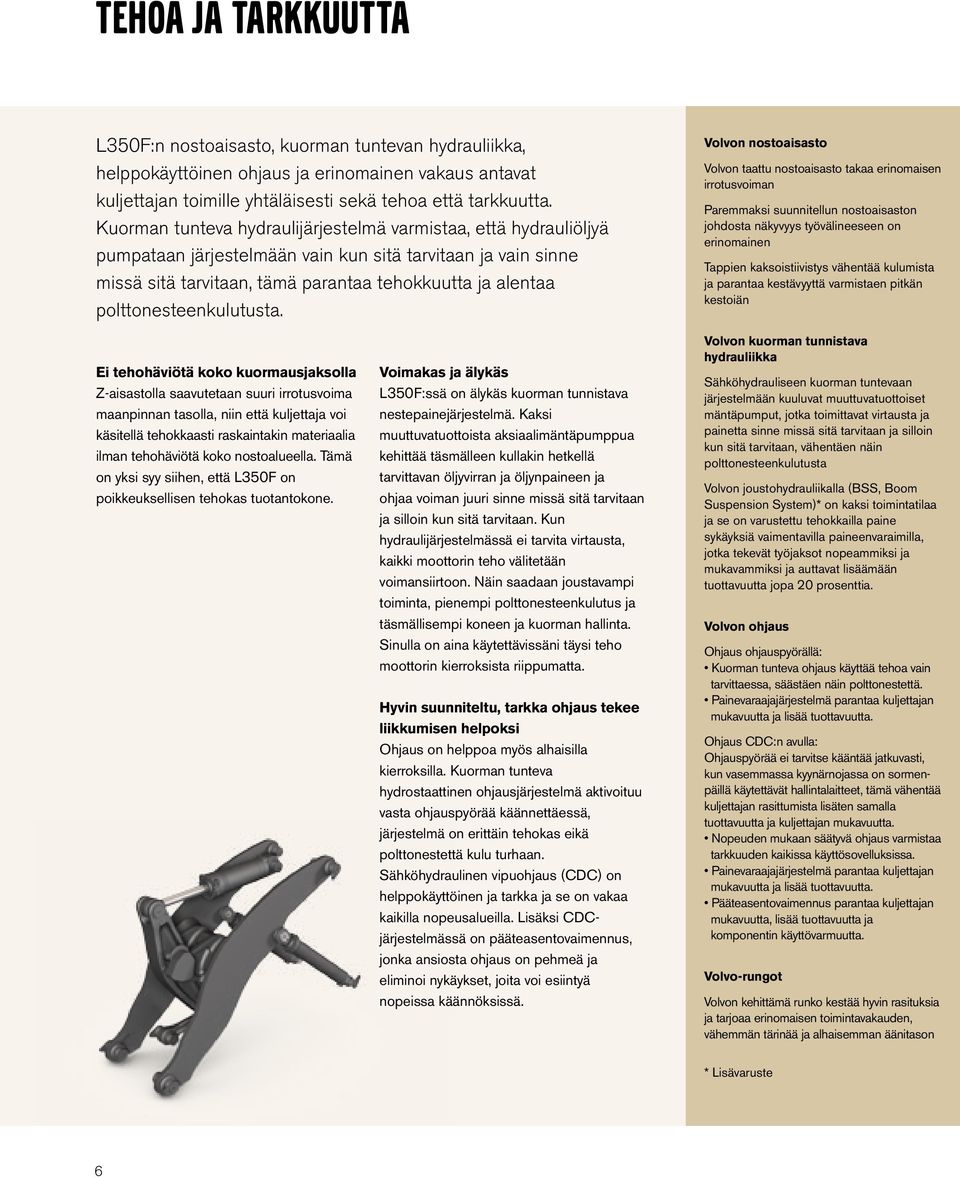

6 Tehoa ja tarkkuutta L350F:n nostoaisasto, kuorman tuntevan hydrauliikka, helppokäyttöinen ohjaus ja erinomainen vakaus antavat kuljettajan toimille yhtäläisesti sekä tehoa että tarkkuutta. Kuorman tunteva hydraulijärjestelmä varmistaa, että hydrauliöljyä pumpataan järjestelmään vain kun sitä tarvitaan ja vain sinne missä sitä tarvitaan, tämä parantaa tehokkuutta ja alentaa polttonesteenkulutusta. Volvon nostoaisasto Volvon taattu nostoaisasto takaa erinomaisen irrotusvoiman Pareaksi suunnitellun nostoaisaston johdosta näkyvyys työvälineeseen on erinomainen Tappien kaksoistiivistys vähentää kulumista ja parantaa kestävyyttä varmistaen pitkän kestoiän Ei tehohäviötä koko kuormausjaksolla Z-aisastolla saavutetaan suuri irrotusvoima maanpinnan tasolla, niin että kuljettaja voi käsitellä tehokkaasti raskaintakin materiaalia ilman tehohäviötä koko nostoalueella. Tämä on yksi syy siihen, että L350F on poikkeuksellisen tehokas tuotantokone. Voimakas ja älykäs L350F:ssä on älykäs kuorman tunnistava nestepainejärjestelmä. Kaksi muuttuvatuottoista aksiaalimäntäpumppua kehittää täsmälleen kullakin hetkellä tarvittavan öljyvirran ja öljynpaineen ja ohjaa voiman juuri sinne missä sitä tarvitaan ja silloin kun sitä tarvitaan. Kun hydraulijärjestelmässä ei tarvita virtausta, kaikki moottorin teho välitetään voimansiirtoon. Näin saadaan joustavampi toiminta, pienempi polttonesteenkulutus ja täsmällisempi koneen ja kuorman hallinta. Sinulla on aina käytettävissäni täysi teho moottorin kierroksista riippumatta. Hyvin suunniteltu, tarkka ohjaus tekee liikkumisen helpoksi Ohjaus on helppoa myös alhaisilla kierroksilla. Kuorman tunteva hydrostaattinen ohjausjärjestelmä aktivoituu vasta ohjauspyörää käännettäessä, järjestelmä on erittäin tehokas eikä polttonestettä kulu turhaan. Sähköhydraulinen vipuohjaus (CDC) on helppokäyttöinen ja tarkka ja se on vakaa kaikilla nopeusalueilla. Lisäksi CDCjärjestelmässä on pääteasentovaimennus, jonka ansiosta ohjaus on pehmeä ja eliminoi nykäykset, joita voi esiintyä nopeissa käännöksissä. Volvon kuorman tunnistava hydrauliikka Sähköhydrauliseen kuorman tuntevaan järjestelmään kuuluvat muuttuvatuottoiset mäntäpumput, jotka toimittavat virtausta ja painetta sinne missä sitä tarvitaan ja silloin kun sitä tarvitaan, vähentäen näin polttonesteenkulutusta Volvon joustohydrauliikalla (BSS, Boom Suspension System)* on kaksi toimintatilaa ja se on varustettu tehokkailla paine sykäyksiä vaimentavilla paineenvaraimilla, jotka tekevät työjaksot nopeaiksi ja mukavaiksi ja auttavat lisäämään tuottavuutta jopa 20 prosenttia. Volvon ohjaus Ohjaus ohjauspyörällä: Kuorman tunteva ohjaus käyttää tehoa vain tarvittaessa, säästäen näin polttonestettä. Painevaraajajärjestelmä parantaa kuljettajan mukavuutta ja lisää tuottavuutta. Ohjaus CDC:n avulla: Ohjauspyörää ei tarvitse kääntää jatkuvasti, kun vaseassa kyynärnojassa on sormenpäillä käytettävät hallintalaitteet, tämä vähentää kuljettajan rasittumista lisäten samalla tuottavuutta ja kuljettajan mukavuutta. Nopeuden mukaan säätyvä ohjaus varmistaa tarkkuuden kaikissa käyttösovelluksissa. Painevaraajajärjestelmä parantaa kuljettajan mukavuutta ja lisää tuottavuutta. Pääteasentovaimennus parantaa kuljettajan mukavuutta, lisää tuottavuutta ja komponentin käyttövarmuutta. Volvo-rungot Volvon kehittämä runko kestää hyvin rasituksia ja tarjoaa erinomaisen toimintavakauden, väheän tärinää ja alhaisean äänitason * Lisävaruste 6

7 7

8 Jatkuvaa kestävyyttä vuodesta toiseen Suurten kuormaajien kohdalla käyttövarmuus on olennaisen tärkeää. Jos kone pysähtyy, koko työ pysähtyy. Siksi L350F on suunniteltu, pienintä yksityiskohtaa myöten, tekemään keskeytymättömästi työtä, riippumatta siitä kuinka raskaassa työssä sitä käytetään. Markkinoilla on esimerkiksi hyvin harvoja pyöräkuormaajia, joissa on yhtä monta suodatinta kuin Volvossa. Meille on vain luonnollista ja itsestään selvää suojata kaikki kalliit ja tärkeät komponentit kalliiden seisonta-aikojen ja korjausten estämiseksi. Se on tehty käytettäväksi. Volvo laatukonsepti itsessään Ennen kuin markkinoille tuodaan uusi konesukupolvi, testataan kaikki keskeiset komponentit ja uudistetut järjestelmät erikseen koelaitteissa kestävyyden ja väsymisen suhteen. Vasta tämän vaiheen läpäistyään ne ovat valmiita kohtaamaan maailman ankarian testausympäristön asiakkaiden todellisuuden tuhansien käyttötuntien aikana prototyypeissäe ja esisarjojen koneissae. Testauspäälliköt lähettävät kaikki palautteensa ja koenttinsa suoraan Volvon suunnitteluosastolle. Volvon Reliability Growth -testaustekniikka merkitsee eneän testaustunteja, parempaa mittaustarkkuutta ja ennustettavuutta laadunvarmistuksessa. Volvo on laatukonsepti itsessään. Asetae tavoitteee hieman korkeaalle. Neljä tukitasoa, yksi huolenpidon taso Koneesi täytyy olla tuottava, ei vain tänään vaan myös huomenna. Volvolla meillä on laaja valikoima erilaisia työkaluja, ohjelmia ja huoltosopimuksia, jotka varmistavat Volvosi optimaalisen käytön ja tuottavuuden pitkäksi aikaa eteenpäin. Paras tapa saada eniten hyötyä Volvostasi on tehdä Volvo-sopimus. Koska eri liiketoiminnoilla on erilaiset tarpeet, olee tehneet Volvo-sopimuspaketteja, joista sinun on helppo valita omaan liiketoimintaasi sopiva koneen säännöllisistä tarkastuksista laajaan korjaus- ja huolto-ohjelmaan, joka poistaa työmaakorjaamon tarpeen. Kaikkien pääkomponenttien huohotus ilma kulkee helposti vaihdettavien suodattimien kautta, näin estetään lian pääsy vaihteistoon, akseleihin, polttonestesäiliöön ja hydraulisäiliöön Volvon öljykylpyilmansuodatin* yhdessä vakioilmansuodattimen kanssa varmistaa paljon tehokkaaan suodatuksen pölyisissä ja likaisissa käyttöolosuhteissa. Sähkökaapelit on suojattu hyvin vedeltä, lialta ja hankaukselta, ne kulkevat kestävissä kaapelikanavissa ja liittimet on kumikapseloitu ja suojattu kaikkein tärkeiät komponentit ovat hyvin suojattuina ohjaamon sisällä Korkean laadun takaavat Volvo Reliability Growth (RG) -testit kestävät tuhansia tunteja Volvon suunnittelema ja valmistama taka-akselin keinulaakerointi on huoltovapaa ja kestovoideltu Akseliöljyn korkean lämpötilan kaksivaiheisella varoituksella varustetut jarrut varmistaa tehokkaan komponenttisuojan ja piteän kestoiän. Korkea jälleenmyyntiarvo ja pitkä kestoikä Volvo L350F ei ole vain yksi markkinoiden tuottaviista kuormaajista; se on myös yksi kustannustehokkaiista. Tähän on useita syitä Volvon tunnettu luotettavuus, erinomaiset rahoituspakettie, pieni polttonesteenkulutus, korkea jälleenmyyntiarvo ja minimaalinen huollon tarve. Kaikki nämä seikat tekevät siitä alan tuottavian ja luotettavian koneen. Työvuorosta toiseen, vuodesta toiseen. *Lisävaruste 8

9 9

10 Turvallisuus on keskipisteenä työssä Volvo on suunnitellut pyöräkuormaajia vuodesta 1954 lähtien. Heti alusta pitäen asetie turvallisuuden etusijalle ja olee käyttäneet kaiken kokemuksee ja tietämyksee tehdäksee L350F:stä niin turvallisen kuin mahdollista. Mutta vähentämättä silti mukavuutta, työiloa ja tehoa. Vaan päinvastoin. Me tiedäe, että turvallisuuteen ja tuottavuuteen vaikuttaa osaltaan kuljettajan tyytyväisyys ihminen ja kone täydellisessä harmoniassa. Runsaasti tilaa Tunnet olosi todella viihtyisäksi Volvon uusiassa ohjaamossa. Se on sekä laajempi että korkeampi kuin edeltäjänsä. Jalkojen ojenteluun on runsaasti tilaa, kuten myös säilytyslokeroille, saappaille ja mukeille. Mukavat istuimet sopivat kaiken kokoisille kuljettajille. Lasinpyyhkimellä varustettu iso tuulilasi antaa erinomaisen näkyvyyden joka suuntaan, myös ylös, tehden kuormaamisen helpoksi myös pitkällä puomilla*. Moleilla puolilla olevien liukuikkunoiden kautta on helppo olla yhteydessä muihin työmaalla**. Mittarit ovat helppolukuiset ja kaikki painikkeet oikealla puolella ovat helposti ulottuvilla tukevan alumiinipylvään päällä. Aina miellyttävä sisäilmasto Volvon ainutlaatuinen ja patentoitu kaksivaiheinen ilmanpuhdistus kierrättää jopa 90 prosenttia ilmasta ja vain 10 prosenttia tulee ulkopuolelta. Ohjaamon ilma puhdistetaan 98-prosenttisesti. Vakiona oleva automaattinen ilmastoinnin ohjaus (ACC) varmistaa, että ohjaamossa on aina miellyttävä ilmasto säästä ja lämpötilasta riippumasta. Ja kun kuljettaja haluaa pitää tauon, läitys voidaan pitää päällä vaikka moottori sautetaan*, mikä säästää sekä polttonestettä että suojaa ympäristöä. Volvo Care Cab Volvon maailmanluokan kuljettajan ympäristö tarjoaa suureat, tilavaat sisätilat ja suuret säilytystilat, siinä on etupilariin asennetut kytkimet ja ohjaamosta voidaan säätää paluu kaivutoimintoon, aisaston nosto ja lasku sekä kauhan asento. Täysin säädettävästä kuljettajan istuimesta, kyynärnojasta ja ohjauspylväästä lattiasta kattoon ulottuvaan tuulilasiin, pitkät työvuorot eivät ole koskaan ennen olleet yhtä mukavia, ja ohjaamon uuden viskoosijousituksen ansiosta melu ja tärinä ovat vähentyneet entisestään Volvo Care Cab -ohjaamoon tuleva ilma paineistetaan ja suodatetaan kahdella suodattimella, näin varmistetaan puhdas ja terveellinen sisäilma ja kuljettajan mukavuus automaattinen ilmastoinnin ohjaus pitää ohjaamon lämpötilan miellyttävänä koko työvuoron ajan Contronic-valvontajärjestelmä, saatavana 24 kielellä, ilmoittaa kuljettajalle koneen tilan ja huoltotarpeen taaten näin maksimoidun käytettävyyden ja suojan työvuoron aikana Volvo Care Cab tarjoaa esteettömän 360 asteen näkyvyyden; laaja laminoitu tuulilasi, isot ikkunat, kapeat ROPS-pilarit matalin vahvikerungoin sekä optimoitu näkyvyys kaikkiin työvälineisiin myötävaikuttavat osaltaan tuottavuuden kasvuun yötyötä helpottavat edessä ja takana olevat tehokkaat halogeenivalot, jotka kattavat kuljettajan koko toiminta-alueen *Lisävaruste **Liukuikkunat oven puolella ovat lisävaruste 10

11 11

12 Tosiaikainen älykäs tuki käytettävissä 24 tuntia 7 päivänä viikossa Harvat koneet joutuvat työskentelemään yhtä ankarasti ja yhtä rasittavassa ympäristössä kuin suuret pyöräkuormaajat. Käyttökeskeytysten pitämiseksi niin lyhyinä kuin mahdollista Volvo tarjoaa takuu- ja huoltojärjestelmiä, jotka on räätälöity koneellesi ja sovellettu ankarimpiin mahdollisiin käyttöolosuhteisiin, vähentäen näin seisonta-aikaa ja maksimoiden käytettävyysajan. Huoltoystävällisyys merkitsee eneän työaikaa Päivittäistä tarkastushuoltoa helpottaa nopea ja vaivaton kaikkien öljy- ja nestetasojen korkeuden tarkastus elektroniikan avulla. Lisäksi kaikkiin huoltokohteisiin ja suodattimiin on helppo päästä käsiksi. Kaikki luukut ovat suuret ja helposti avattavat. Hydraulikytkimet ja pikaliittimet on keskitetty yhteen paikkaan nopeata ja helppoa tarkastusta varten. Oikeiden päätösten tekemiseksi tarvitset tietoa Volvo on kehittänyt koneiden toimintaa kentällä valvovan Care Track - telematiikkajärjestelmän*, joka perustuu langattomaan tiedonsiirtoon verkon ja monitorin välillä. Tämä tarkoittaa, että voit saada kaikki tarvitsemasi tiedot koneistasi sekunneissa, vaikka olet satojen kilometrien päässä työmaalta. Contronic pitää silmällä kaikkea L350F:n toimintoja ja suorituskykyä ohjaa ja valvoo Volvo Contronic -järjestelmä, kiinteästi asennettu, erittäin luotettava elektroninen hermoverkosto. Se toimii kolmella tasolla; järjestelmä pitää silmällä koneen toimintoja ajantasaisesti ja huoltoasentaja voi kytkeä oman Contronic-huoltonäyttönsä järjestelmään ja suorittaa sen kautta vianetsinnän nopeasti työmaalla. Kaikki käyttötiedot tallentuvat muistiin, niiden avulla voidaan analysoida, miten kone on toiminut ja mitä kaikkea on tapahtunut edellisen huollon jälkeen. Koneen toiminnot voidaan optimoida Contronic-huoltonäytön avulla kuormaajan sovittamiseksi uusiin ja muuttuneisiin käyttöolosuhteisiin. Contronic, elektroninen valvontajärjestelmä Täysin tietokoneperustainen elektroninen valvontajärjestelmä, varmatoiminen ja helppokäyttöinen Moottorin ja koneen tietokoneiden luotettava koordinaatio optimoi suorituskyvyn ja turvallisuuden Näyttötiedot kolmella tasolla hetkelliset käyttötiedot, varoitusviestit ja vikailmoitukset Saatavana 24 kielellä, valvoo polttonesteen kulutusta, jaksoaikoja ja huoltovälejä Järjestelmässä on sisäiset turvatoiminnot, jotka rajoittavat automaattisesti moottorin vääntöä ja tehoa suurempien vikojen sattuessa, suojaten näin moottoria ja vaihteistoa ja vähentäen seurannaisvaurioiden syntymisen vaaraa Huolto ja käytettävyysaika Öljy- ja nestetasojen elektroninen tarkastus helpottaa päivittäistä tarkastushuoltoa ja edistää siten kuormaajan varmatoimisuutta Pitkät voiteluvälit merkitsevät, että tuottavaan työhön jää eneän aikaa Helppopääsyiset luukut ja huoltokohteet tekevät huollon helpoksi Luistamattomat huoltotasot, leveät kallistetut portaat ja hyvin sijoitetut kaiteet tekevät liikkumisen koneen ympärillä turvalliseksi. CareTrackin* pitkälle kehitetty telematiikka GPS-paikannus, kartoitus, geo- & aikarajoitetoiminnot valvovat konekantaasi Toiminta- ja tuottoraportit lisäävät tehokkuutta Käyttötietojen, vikakoodien**, kirjattujen koneen tietojen* siirto GPRS:n ja/tai satelliitin kautta Huoltomuistutukset ja hälytykset, myös edelleen lähetys sähköpostilla ja tekstiviestillä Koneen käyttötiedot, mukaan lukien polttonesteenkulutus *) Lisävaruste **) Käytettävissä vain jos koneessa on CareTrack Advanced 12

13 13

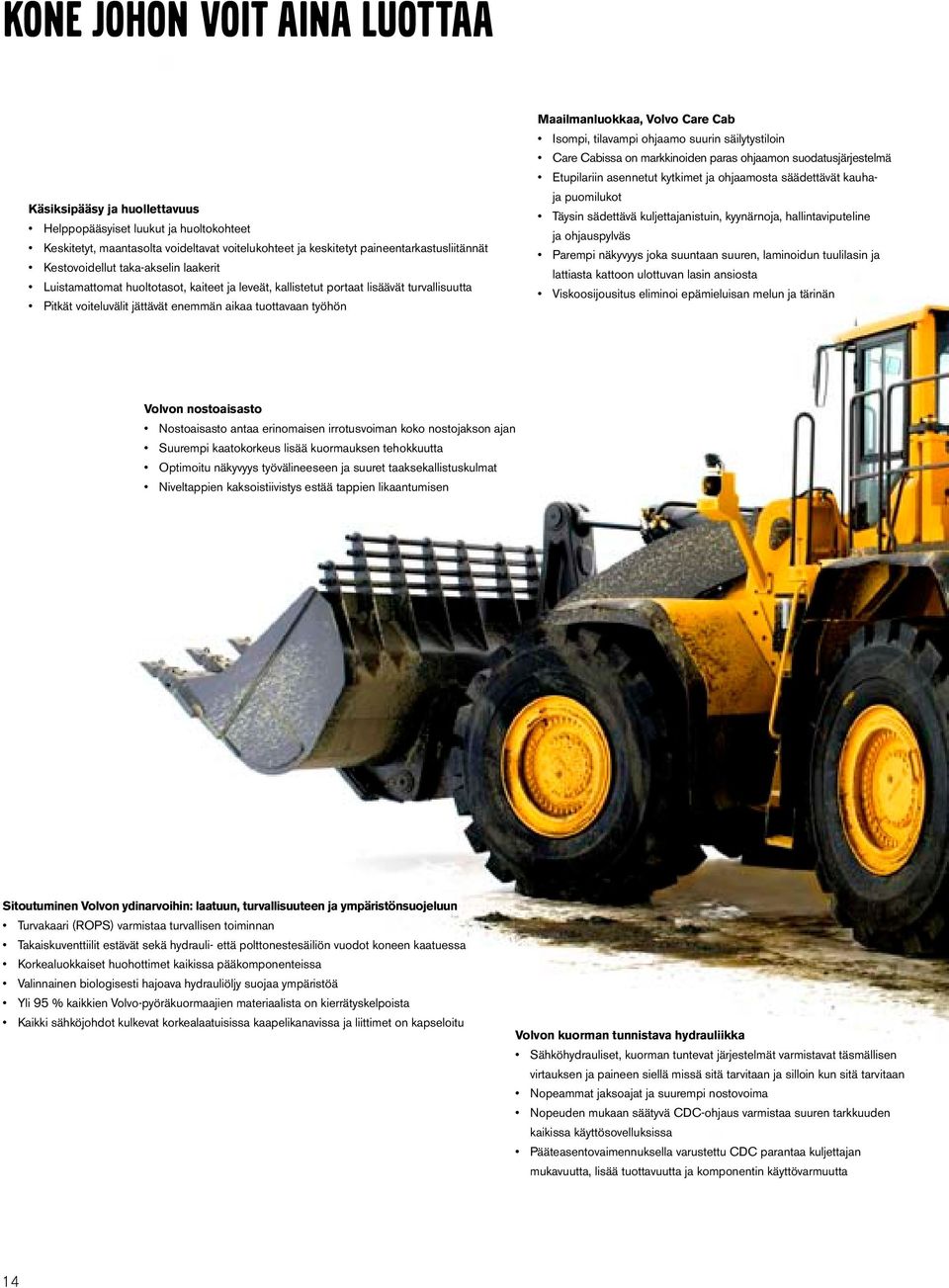

14 Kone johon voit aina luottaa Käsiksipääsy ja huollettavuus Helppopääsyiset luukut ja huoltokohteet Keskitetyt, maantasolta voideltavat voitelukohteet ja keskitetyt paineentarkastusliitännät Kestovoidellut taka-akselin laakerit Luistamattomat huoltotasot, kaiteet ja leveät, kallistetut portaat lisäävät turvallisuutta Pitkät voiteluvälit jättävät eneän aikaa tuottavaan työhön Maailmanluokkaa, Volvo Care Cab Isompi, tilavampi ohjaamo suurin säilytystiloin Care Cabissa on markkinoiden paras ohjaamon suodatusjärjestelmä Etupilariin asennetut kytkimet ja ohjaamosta säädettävät kauhaja puomilukot Täysin sädettävä kuljettajanistuin, kyynärnoja, hallintaviputeline ja ohjauspylväs Parempi näkyvyys joka suuntaan suuren, laminoidun tuulilasin ja lattiasta kattoon ulottuvan lasin ansiosta Viskoosijousitus eliminoi epämieluisan melun ja tärinän Volvon nostoaisasto Nostoaisasto antaa erinomaisen irrotusvoiman koko nostojakson ajan Suurempi kaatokorkeus lisää kuormauksen tehokkuutta Optimoitu näkyvyys työvälineeseen ja suuret taaksekallistuskulmat Niveltappien kaksoistiivistys estää tappien likaantumisen Sitoutuminen Volvon ydinarvoihin: laatuun, turvallisuuteen ja ympäristönsuojeluun Turvakaari (ROPS) varmistaa turvallisen toiminnan Takaiskuventtiilit estävät sekä hydrauli- että polttonestesäiliön vuodot koneen kaatuessa Korkealuokkaiset huohottimet kaikissa pääkomponenteissa Valinnainen biologisesti hajoava hydrauliöljy suojaa ympäristöä Yli 95 % kaikkien Volvo-pyöräkuormaajien materiaalista on kierrätyskelpoista Kaikki sähköjohdot kulkevat korkealaatuisissa kaapelikanavissa ja liittimet on kapseloitu Volvon kuorman tunnistava hydrauliikka Sähköhydrauliset, kuorman tuntevat järjestelmät varmistavat täsmällisen virtauksen ja paineen siellä missä sitä tarvitaan ja silloin kun sitä tarvitaan Nopeaat jaksoajat ja suurempi nostovoima Nopeuden mukaan säätyvä CDC-ohjaus varmistaa suuren tarkkuuden kaikissa käyttösovelluksissa Pääteasentovaimennuksella varustettu CDC parantaa kuljettajan mukavuutta, lisää tuottavuutta ja komponentin käyttövarmuutta 14

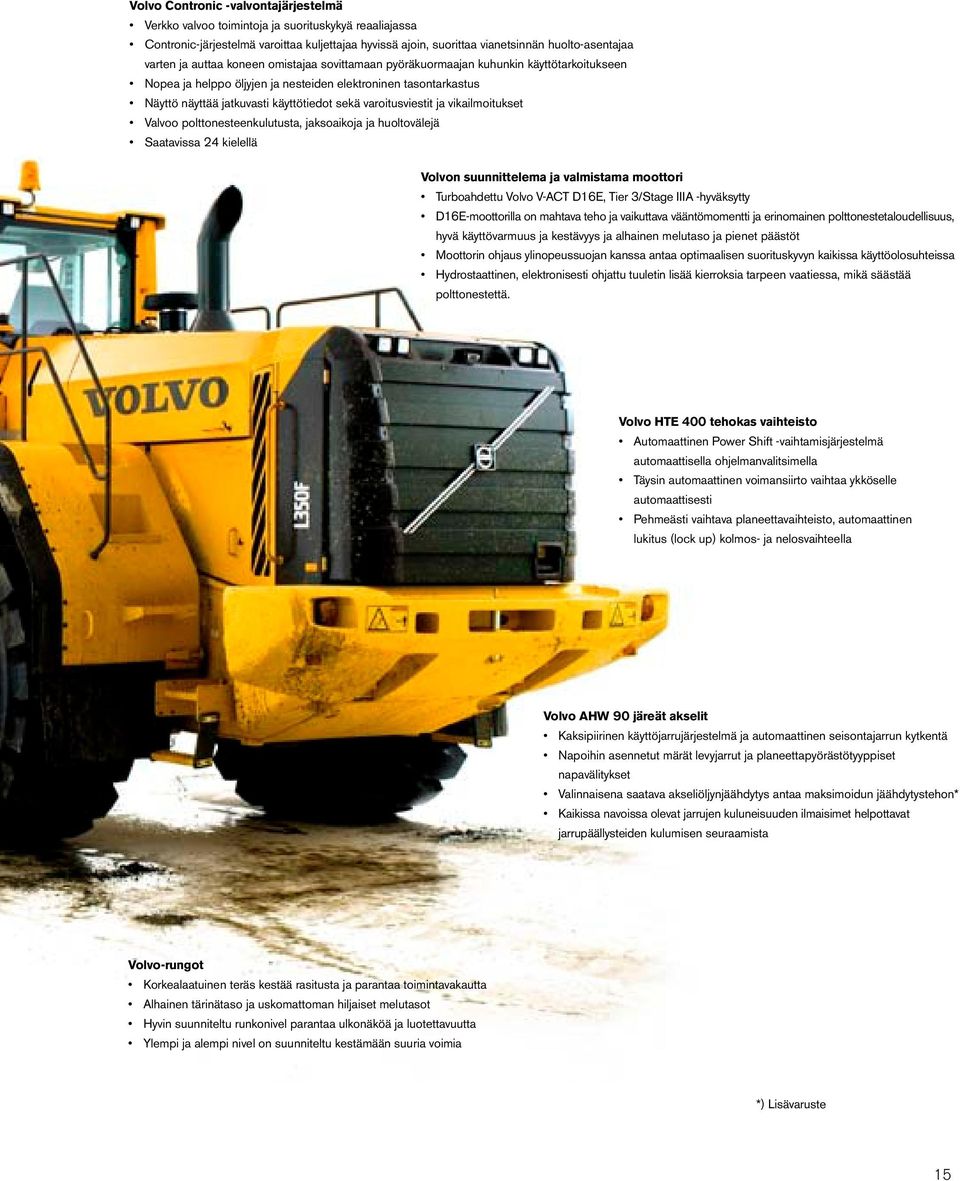

15 Volvo Contronic -valvontajärjestelmä Verkko valvoo toimintoja ja suorituskykyä reaaliajassa Contronic-järjestelmä varoittaa kuljettajaa hyvissä ajoin, suorittaa vianetsinnän huolto-asentajaa varten ja auttaa koneen omistajaa sovittamaan pyöräkuormaajan kuhunkin käyttötarkoitukseen Nopea ja helppo öljyjen ja nesteiden elektroninen tasontarkastus Näyttö näyttää jatkuvasti käyttötiedot sekä varoitusviestit ja vikailmoitukset Valvoo polttonesteenkulutusta, jaksoaikoja ja huoltovälejä Saatavissa 24 kielellä Volvon suunnittelema ja valmistama moottori Turboahdettu Volvo V-ACT D16E, Tier 3/Stage IIIA -hyväksytty D16E-moottorilla on mahtava teho ja vaikuttava vääntömomentti ja erinomainen polttonestetaloudellisuus, hyvä käyttövarmuus ja kestävyys ja alhainen melutaso ja pienet päästöt Moottorin ohjaus ylinopeussuojan kanssa antaa optimaalisen suorituskyvyn kaikissa käyttöolosuhteissa Hydrostaattinen, elektronisesti ohjattu tuuletin lisää kierroksia tarpeen vaatiessa, mikä säästää polttonestettä. Volvo HTE 400 tehokas vaihteisto Automaattinen Power Shift -vaihtamisjärjestelmä automaattisella ohjelmanvalitsimella Täysin automaattinen voimansiirto vaihtaa ykköselle automaattisesti Pehmeästi vaihtava planeettavaihteisto, automaattinen lukitus (lock up) kolmos- ja nelosvaihteella Volvo AHW 90 järeät akselit Kaksipiirinen käyttöjarrujärjestelmä ja automaattinen seisontajarrun kytkentä Napoihin asennetut märät levyjarrut ja planeettapyörästötyyppiset napavälitykset Valinnaisena saatava akseliöljynjäähdytys antaa maksimoidun jäähdytystehon* Kaikissa navoissa olevat jarrujen kuluneisuuden ilmaisimet helpottavat jarrupäällysteiden kulumisen seuraamista Volvo-rungot Korkealaatuinen teräs kestää rasitusta ja parantaa toimintavakautta Alhainen tärinätaso ja uskomattoman hiljaiset melutasot Hyvin suunniteltu runkonivel parantaa ulkonäköä ja luotettavuutta Ylempi ja alempi nivel on suunniteltu kestämään suuria voimia *) Lisävaruste 15

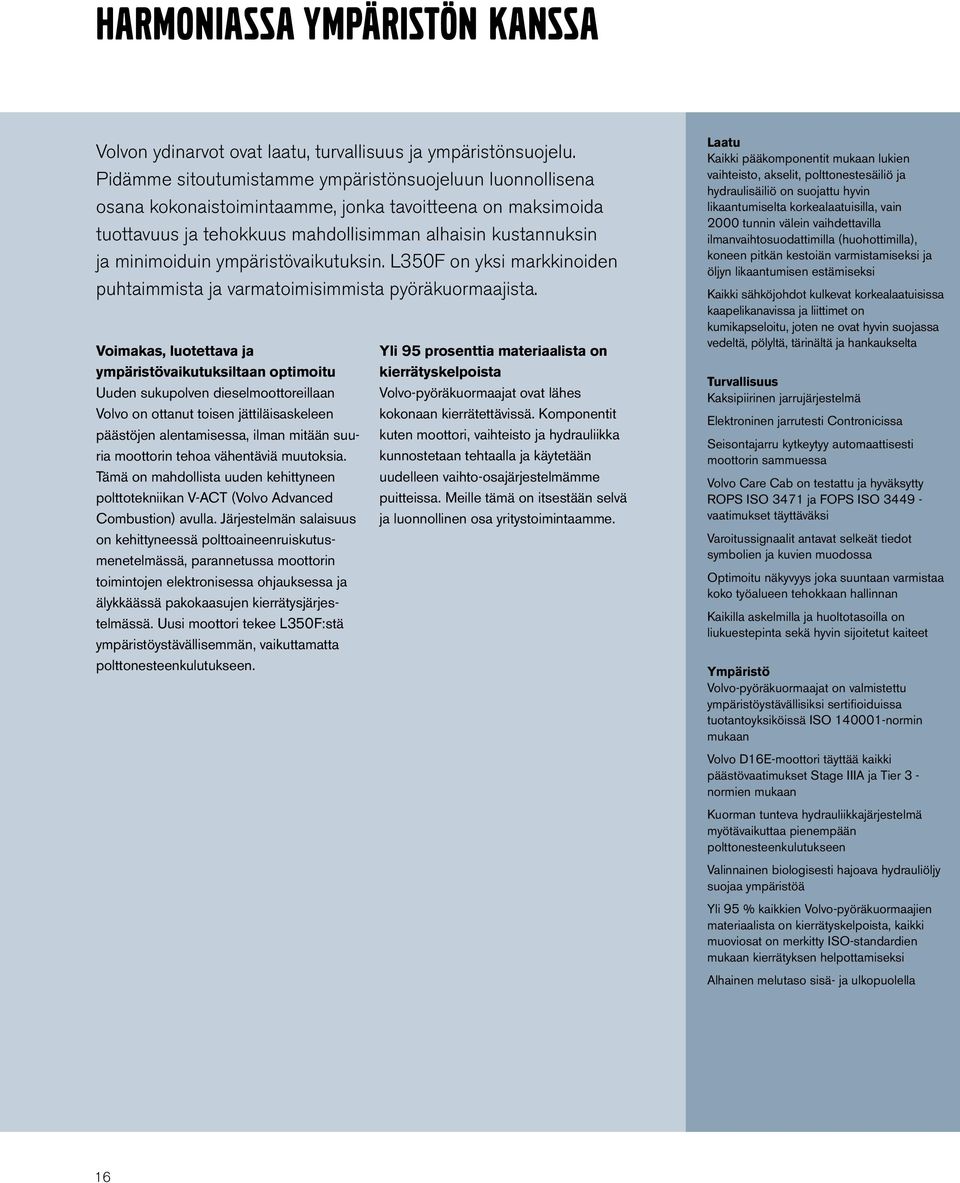

16 Harmoniassa ympäristön kanssa Volvon ydinarvot ovat laatu, turvallisuus ja ympäristönsuojelu. Pidäe sitoutumistae ympäristönsuojeluun luonnollisena osana kokonaistoimintaae, jonka tavoitteena on maksimoida tuottavuus ja tehokkuus mahdollisian alhaisin kustannuksin ja minimoiduin ympäristövaikutuksin. L350F on yksi markkinoiden puhtaiista ja varmatoimisiista pyöräkuormaajista. Voimakas, luotettava ja ympäristövaikutuksiltaan optimoitu Uuden sukupolven dieselmoottoreillaan Volvo on ottanut toisen jättiläisaskeleen päästöjen alentamisessa, ilman mitään suuria moottorin tehoa vähentäviä muutoksia. Tämä on mahdollista uuden kehittyneen polttotekniikan V-ACT (Volvo Advanced Combustion) avulla. Järjestelmän salaisuus on kehittyneessä polttoaineenruiskutusmenetelmässä, parannetussa moottorin toimintojen elektronisessa ohjauksessa ja älykkäässä pakokaasujen kierrätysjärjestelmässä. Uusi moottori tekee L350F:stä ympäristöystävälliseän, vaikuttamatta polttonesteenkulutukseen. Yli 95 prosenttia materiaalista on kierrätyskelpoista Volvo-pyöräkuormaajat ovat lähes kokonaan kierrätettävissä. Komponentit kuten moottori, vaihteisto ja hydrauliikka kunnostetaan tehtaalla ja käytetään uudelleen vaihto-osajärjestelmäe puitteissa. Meille tämä on itsestään selvä ja luonnollinen osa yritystoimintaae. Laatu Kaikki pääkomponentit mukaan lukien vaihteisto, akselit, polttonestesäiliö ja hydraulisäiliö on suojattu hyvin likaantumiselta korkealaatuisilla, vain 2000 tunnin välein vaihdettavilla ilmanvaihtosuodattimilla (huohottimilla), koneen pitkän kestoiän varmistamiseksi ja öljyn likaantumisen estämiseksi Kaikki sähköjohdot kulkevat korkealaatuisissa kaapelikanavissa ja liittimet on kumikapseloitu, joten ne ovat hyvin suojassa vedeltä, pölyltä, tärinältä ja hankaukselta Turvallisuus Kaksipiirinen jarrujärjestelmä Elektroninen jarrutesti Contronicissa Seisontajarru kytkeytyy automaattisesti moottorin sauessa Volvo Care Cab on testattu ja hyväksytty ROPS ISO 3471 ja FOPS ISO vaatimukset täyttäväksi Varoitussignaalit antavat selkeät tiedot symbolien ja kuvien muodossa Optimoitu näkyvyys joka suuntaan varmistaa koko työalueen tehokkaan hallinnan Kaikilla askelmilla ja huoltotasoilla on liukuestepinta sekä hyvin sijoitetut kaiteet Ympäristö Volvo-pyöräkuormaajat on valmistettu ympäristöystävällisiksi sertifioiduissa tuotantoyksiköissä ISO normin mukaan Volvo D16E-moottori täyttää kaikki päästövaatimukset Stage IIIA ja Tier 3 - normien mukaan Kuorman tunteva hydrauliikkajärjestelmä myötävaikuttaa pienempään polttonesteenkulutukseen Valinnainen biologisesti hajoava hydrauliöljy suojaa ympäristöä Yli 95 % kaikkien Volvo-pyöräkuormaajien materiaalista on kierrätyskelpoista, kaikki muoviosat on merkitty ISO-standardien mukaan kierrätyksen helpottamiseksi Alhainen melutaso sisä- ja ulkopuolella 16

17 17

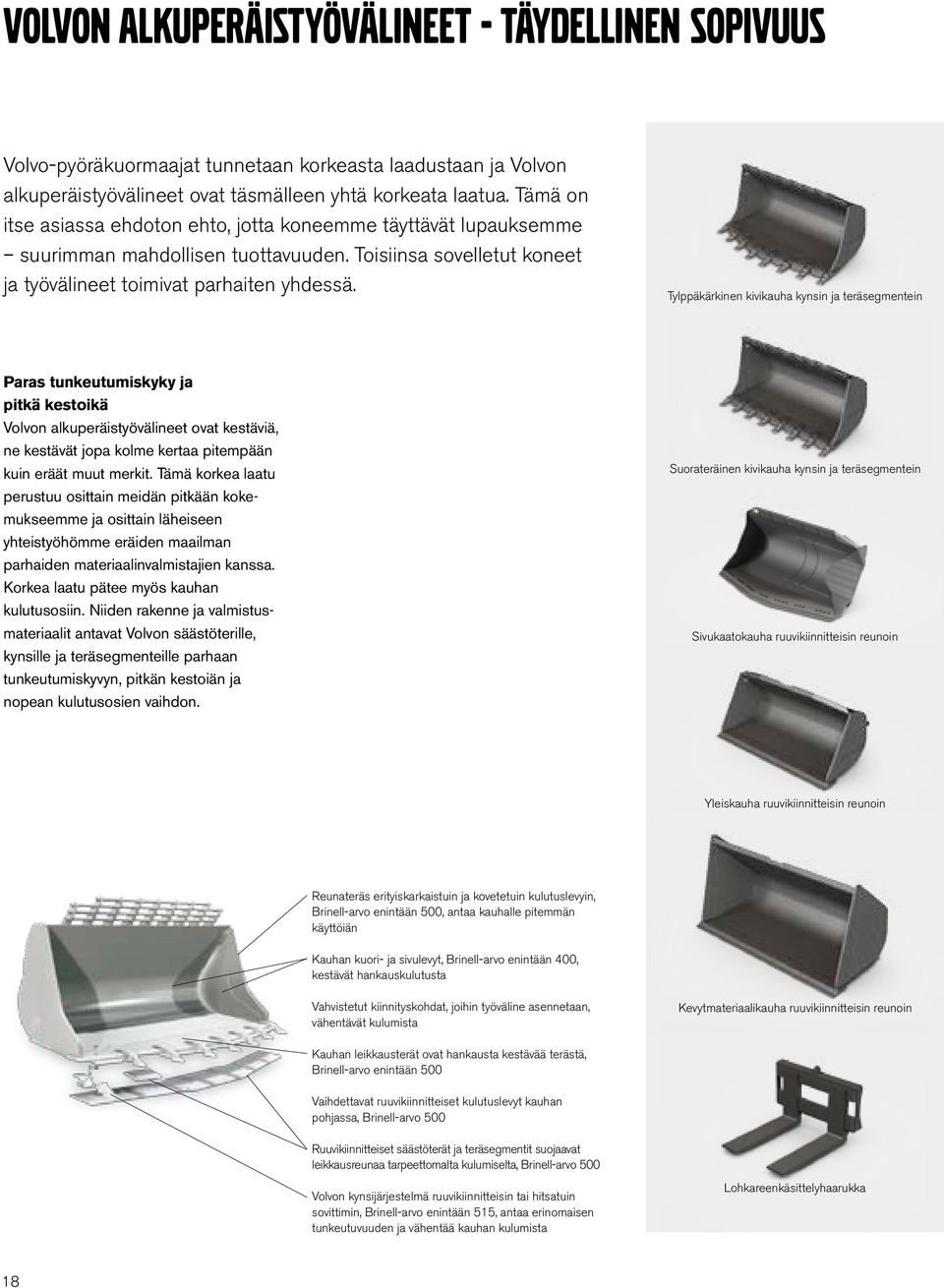

18 Volvon alkuperäistyövälineet - täydellinen sopivuus Volvo-pyöräkuormaajat tunnetaan korkeasta laadustaan ja Volvon alkuperäistyövälineet ovat täsmälleen yhtä korkeata laatua. Tämä on itse asiassa ehdoton ehto, jotta koneee täyttävät lupauksee suurian mahdollisen tuottavuuden. Toisiinsa sovelletut koneet ja työvälineet toimivat parhaiten yhdessä. Tylppäkärkinen kivikauha kynsin ja teräsegmentein Paras tunkeutumiskyky ja pitkä kestoikä Volvon alkuperäistyövälineet ovat kestäviä, ne kestävät jopa kolme kertaa pitempään kuin eräät muut merkit. Tämä korkea laatu perustuu osittain meidän pitkään kokemukseee ja osittain läheiseen yhteistyöhöe eräiden maailman parhaiden materiaalinvalmistajien kanssa. Korkea laatu pätee myös kauhan kulutusosiin. Niiden rakenne ja valmistusmateriaalit antavat Volvon säästöterille, kynsille ja teräsegmenteille parhaan tunkeutumiskyvyn, pitkän kestoiän ja nopean kulutusosien vaihdon. Suorateräinen kivikauha kynsin ja teräsegmentein Sivukaatokauha ruuvikiinnitteisin reunoin Yleiskauha ruuvikiinnitteisin reunoin Reunateräs erityiskarkaistuin ja kovetetuin kulutuslevyin, Brinell-arvo enintään 500, antaa kauhalle piteän käyttöiän Kauhan kuori- ja sivulevyt, Brinell-arvo enintään 400, kestävät hankauskulutusta Vahvistetut kiinnityskohdat, joihin työväline asennetaan, vähentävät kulumista Kevytmateriaalikauha ruuvikiinnitteisin reunoin Kauhan leikkausterät ovat hankausta kestävää terästä, Brinell-arvo enintään 500 Vaihdettavat ruuvikiinnitteiset kulutuslevyt kauhan pohjassa, Brinell-arvo 500 Ruuvikiinnitteiset säästöterät ja teräsegmentit suojaavat leikkausreunaa tarpeettomalta kulumiselta, Brinell-arvo 500 Volvon kynsijärjestelmä ruuvikiinnitteisin tai hitsatuin sovittimin, Brinell-arvo enintään 515, antaa erinomaisen tunkeutuvuuden ja vähentää kauhan kulumista Lohkareenkäsittelyhaarukka 18

19 Volvon lisävarusteet kasvattavat voittoasi Volvon lisävarustevalikoima Pitkät aisat Pitkät aisat antaa lisää tyhjennyskorkeutta ja ulottuu kuormaamaan korkeita maansiirto-autoja. Lisäulottuvuus lisää myös turvallisuutta koneen ollessa kauhaa kuormattaessa etäällä materiaalista. Joustohydrauliikka (BSS, Boom Suspension System) Joustohydrauliikassa on nostosylintereihin yhdistetyt kaasu/öljy-paineenvaraimet, jotka ottavat vastaan kuormitussysäykset ja vaimentavat siten tehokkaasti keinumista epätasaisessa maastossa. Joustohydrauliikka lyhentää jaksoaikoja, vähentää kuorman valumista ja parantaa kuljettajan mukavuutta. 3. hydraulitoiminto 3. hydraulitoiminto mahdollistavat hydraulityövälineiden käytön. Automaattinen voitelujärjestelmä Tehdasasennettu automaattinen voitelujärjestelmä huolehtii voitelusta koneen käytön aikana. Tämä lyhentää huoltoon kuluvaa aikaa ja vapauttaa siten eneän aikaa tuottavaan työhön. Lokasuojat Uloskäännettävät lokasuojat suojaavat konetta vaikeassa ympäristössä. Peruutuskamera Peruutuskamera pienentää katvealueita ja parantaa turvallisuutta työmaalla peruutettaessa, se lisää myös kuljettajan mukavuutta. Limited slip luistonrajoitustyyppiset tasauspyörästöt Volvon luistonrajoitintyyppiset tasauspyörästöt varmistavat kulkukyvyn hankaliillakin ajoalustoilla estäen renkaiden luistamista ja helpottaen työtä Moottorin esi-ilmansuodattimet Volvon öljyallasilmansuodatin puhdistaa tehokkaain moottorin imuilman. Suurean puhdistustehon lisäksi nämä esi-ilmansuodattimet pidentävät huoltovälejä vähentäen näin huoltoon kuluvaa aikaa. CareTracktelematiikkajärjestelmä Koneen sijainnin, käytön ja tuoton valvonta etäältä. Vikakoodien, hälytysten ja huoltomuistutusten edelleen lähettäminen. Sijainti kartalla plus geo- & aikarajoitetoiminnot. 19

20 Volvo L350F YKSITYISKOHDITTAIN Moottori Moottori: V-ACT Stage III A/Tier 3, 16-litrainen, 6-sylinterinen, turboahdettu diesel-rivimoottori, jossa ilma/ilma-tyyppinen ahtoilmanjäähdytin, kaksi keinuvipua ja sisäinen pakokaasujen kierrätys (I-EGR). Yksiosainen sylinterinkansi, jossa neljä venttiiliä sylinteriä kohden ja yksi yläpuolinen nokka-akseli. Moottorissa on märät, vaihdettavat sylinteriputket ja vaihdettavat venttiilinohjaimet ja venttiili-istukat. Mekaaniset, elektronisesti ohjatut yksikköruiskutussuuttimet. Kaasutus siirtyy sähköisesti kaasupolkimesta. Ilmanpuhdistus: Kolmivaiheinen pyörre-esipuhdistin - ensiösuodatin - toisiosuodatin. Jäähdytysjärjestelmä: Hydrostaattinen, elektronisesti ohjattu tuuletin ja ilma/ilma-tyyppinen välijäähdytin. Voimansiirto Momentinmuunnin: 3-elementtinen, 1-vaiheinen momentinmuunnin, jossa on (lock up) -toiminto ja vapaakytkimen staattori. Vaihteisto: Planeettatyyppinen Power Shift -vaihteisto, jossa on täysin moduloitu elektronisesti ohjattu vaihteensiirto, 4 vaihdetta eteen ja taakse. Volvon Automatic Power Shift (APS) vaihteensiirtojärjestelmä, jossa on täysin automaattinen vaihto 1-4 (lock up 3-4 -vaihteilla) ja ohjelmanvalitsin, jossa on 4 eri vaihtamisohjelmaa, mukaan lukien AUTO-ohjelma. Akselistot: Täyskevennetyt akselit planeettapyörästötyyppisin napavälityksin. Jäykkä etuakseli ja heilurityyppinen taka-akseli. Lisävaruste: Limited-slip -tyyppinen luistonrajoitintasauspyörästö etu- ja taka-akselilla. Moottori Vauhtipyöräteho nopeudella SAE J1995 brutto ISO 9249, SAE J1349 netto Suurin vääntömomentti nopeudella SAE J1995 brutto ISO 9249, SAE J1349 netto Taloudellinen käyntinopeus Iskutilavuus Volvo D16E LAE3 28,3-30,0 r/s ( r/min) 397 kw (540 metric hp) 394 kw (535 metric hp) 23,3 r/s (1400 r/min) 2550 Nm 2532 Nm r/min 16,1 l Vaihteisto Volvo HTE 400 Muuntosuhde 2,65 Suuriat ajonopeudet, eteen/taakse 1 6,8 / 7,5 km/h 2 12,1 / 13,2 km/h 3 21,0 / 22,9 km/h 4 35,7 / 38,2 km/h Nopeudet mitattuina renkain 35/65 R33 L4 Etuakseli/taka-akseli Volvo AHW 90/AHW 90 Taka-akselin heilahduskulma ±12 Maavara 12 heilahduskulmalla 550 hv Teho kw Taloudellinen käyntinopeus Teho Vääntömomentti Vääntömomentti Nm lbf ft r/min r/s 20

21 Sähköjärjestelmä Keskusvaroitusjärjestelmä: elektroninen Contronic-järjestelmä, jossa on keskusvaroitusvalo ja sueri seuraaville toiminnoille: - Vakava moottorivika - matala ohjausjärjestelmän paine - moottorin ylinopeusvaroitus - tiedonsiirtokatkos (tietokonevika) Keskusvaroitusvalo ja sueri vaihteen ollessa kytkettynä seuraaville toiminnoille. - Matala moottorin öljynpaine - korkea moottoriöljyn lämpötila - korkea ahtoilman lämpötila - korkea jäähdytysnesteen lämpötila - korkea kampikaion paine - matala vaihteiston öljynpaine - korkea vaihteistoöljyn lämpötila - matala jarrupaine - kytketty seisontajarru - jarrujen latausvika - alhainen hydrauliöljytaso - korkea hydrauliöljyn lämpötila - ylikierrokset valitulla vaihteella - korkea jarrujen jäähdytysöljyn lämpötila etu- ja taka-akselilla. Ohjaamo Mittaristo: Kaikki tärkeät tiedot ovat keskitettyinä kuljettajan näkökenttään. Contronic-valvontajärjestelmän viestintänäyttö. Läitys ja huurteenpoisto: Läityslaite, jossa raittiin ilman suodatus, puhaltimessa on automaattitoiminto ja 11 manuaalista säätöä, huurteenpoistosuuttimet kaikissa ikkunoissa. Kuljettajanistuin: Istuin, jossa säädettävä jousitus ja rullaturvavyö. Istuin on asennettu ohjaamon takaseinämässä ja lattiassa olevaan kannattimeen. Rullaturvavyöhön kohdistuvat voimat siirtyvät istuimen ohjainkiskoihin. Standardi: Ohjaamo on testattu ja hyväksytty normien ROPS (ISO 3471, SAE J1040), FOPS (ISO 3449) mukaan. Ohjaamo täyttää myös normien ISO 6055 ( korkealle nostavien trukkien turvakatto ) ja SAE J386 ( kuljettajan turvavyö ) vaatimukset. Jännite 24 V Akut 2x12 V Akkujen varauskyky 2x170 Ah Kylmäkäynnistyskapasiteetti noin 1000 A Varakapasiteetti noin 330 min Generaattorin teho 2280 W/80 A Käynnistysmoottorin teho 7,0 kw (9,5 hp met.) Ohjaamon melutaso normin ISO 6396 mukaan Ulkoinen melutaso normin ISO 6395 mukaan Ohjaamon tuuletus Läitysteho Ilmastointi (lisävaruste) LpA 72 db (A) LwA 111 db (A) 9 m 3 /min 13 kw 8 kw Jarrujärjestelmä Ajojarrut: Kaksipiiriset monilevyjarrut typpikaasuesivaratuin paineenvaraimin ja automaattisin jarruvälyksensäätimin. Ulkopuolelle asennetut öljyjäähdytteiset märät levyjarrut kaikissa pyörissä. Contronicilla voidaan esivalita voimansiirron automaattinen kytkennänirrotus jarrutuksessa. Seisontajarru: Märkä monilevytyyppinen vaihteistokotelossa. Kiristyy jousivoimalla ja vapautetaan sähköhydraulisesti kojelaudassa olevalla kytkimellä. Kytkeytyy automaattisesti, kun virta-avain käännetään pois päältä. Varajarru: Kaksipiirinen akseli/akseli-järjestelmä. Käytetään ajojarrupolkimella. Matalan paineen hälytys. Moottorin saumisen jälkeen jarrutuskyky säilyy kolmen typpikaasulla täytetyn paineenvaraimen avulla. Standardi: Jarrujärjestelmä täyttää normin ISO 3450:1996 mukaiset vaatimukset. Nostoaisasto Z-nostoaisastolla on suuret irrotusvoimat. Nostoaisoilla on yksilevyrakenne ja valuteräksestä valettu poikkipalkki. Kaatosylinterinvipu ja kauhanivel ovat pallografiittivalurautaa. Nostosylinterit 2 Sylinterin halkaisija 200 Männänvarren halkaisija 110 Iskun pituus 1264 Kallistussylinteri 1 Sylinterin halkaisija 260 Männänvarren halkaisija 120 Iskun pituus 728 Jarrulevyjen lukumäärä pyörää kohden, etu/takapyörät 11 Paineenvaraimet 6x1,0 l Seisontajarrun paineenvarain 1x0,5 l 21

22 Volvo L350F YKSITYISKOHDITTAIN Nestepainejärjestelmä Syöttö: Kaksi kuorman tunnistavaa muuttuvatuottoista aksiaalimäntäpumppua. Yksi pumppu ensiöi aina ennen kaikkea ohjausjärjestelmän. Venttiilit: Kaksitoiminen 2-lohkoinen venttiili. Päähallintaventtiiliä ohjataan sähköisellä esiohjausventtiilillä. Nostotoiminta: Kolmiasentoinen venttiili; nostoasento, pitoasento ja laskuasento. Poiskytkettävä induktiivinen/ magneettinen aisan nosto-/laskuautomatiikka, joka on säädettävissä kaikkiin asentoihin suurian ulottuvuuden ja suurian nostokorkeuden välillä. Kallistustoiminta: Kolmiasentoinen venttiili; taaksekallistus, pitoasento ja eteenkallistus. Induktiivinen/magneettinen kauhan asennonsäätöautomatiikka voidaan kytkeä päälle ja pois. Sylinterit: Kaksitoimiset sylinterit kaikissa toiminnoissa. Suodatin: Päävirtasuodatus, suodatinpanoksen absoluuttinen suodatuskyky 20 mikronia. Ilmajäähdytteinen hydrauliöljyn jäähdytin on sijoitettu moottorin jäähdyttimen päälle. Suurin työpaine, pumppu 1 Tuotto vastapaineella ja moottorin nopeudella Suurin työpaine, pumppu 2 Tuotto vastapaineella ja moottorin nopeudella Suurin työpaine, pumppu 3 Tuotto vastapaineella ja moottorin nopeudella Jaksoajat Nostoaika* Eteenkallistusaika* Laskuaika tyhjänä Koko jaksoaika 25,0 MPa 256 l/min 10 MPa 30 r/s (1800 r/min) 26,0 MPa 354 l/min 10 MPa 30 r/s (1800 r/min) 10 MPa 84 l/min 10 MPa 30 r/s (1800 r/min) 8,0 s 1,9 s 4,7 s 14,6 s Huolto Käsiksipäästävyys huollossa: Suuret, helposti avattavat, kaasujousin kevennetyt luukut. Uloskäännettävä jäähdyttimen säleikkö. Nestesuodattimet ja komponenttien ilmanvaihtosuodattimet pidentävät huoltovälejä. Mahdollisuus käyttöolosuhdetietojen tallennukseen ja analysointiin vianetsinnän helpottamiseksi. Täytösmäärät Polttonestesäiliö (kokonais) 660 l Polttoneste, käytettävissä 620 l Moottoriöljy 40 l Jäähdytysjärjestelmä 68 l Vaihteistoöljy 79 l Akselistojen öljyt, etuakseli/taka-akseli 155 l Hydrauliöljysäiliö 365 l * normien ISO 5998 ja SAE J818 mukaisella kuormalla Ohjausjärjestelmä Ohjausjärjestelmä: Kuorman tunteva hydrostaattinen runko-ohjaus, varustettu painevaraajajärjestelmällä. Esiohjatut hydrauliventtiilit ja paineeton säiliö. Järjestelmän syöttö: ohjausjärjestelmä on ensisijalla muuttuvatilavuuksisen, kuorman tuntevan aksiaalipumpun syöttöön nähden. CDC: nopeuden mukaan säätyvä sähköhydraulinen ohjaustehostinjärjestelmä, varustettuna suljetulla hydrostaattisella varajärjestelmällä ja pääteasennon vaimentimella. Steering cylinders 2 Cylinder bore 110 Rod diameter 70 Stroke 586 Working pressure 26,0 MPa Maximum flow 354 l/min Maximum articulation ±37 22

23 23

24 Mitat ja arvot Renkaat: 35/65 R33 RL5K L5 Goodyear Vakioaisat Pitkät aisat B Erittely ja mittatiedot perustuvat soveltuvin osin normeihin ISO 7131, SAE J732, ISO 7546, SAE J742, ISO 14397, SAE J818. C 4300 D 550 F 4180 F F G 2130 J a1 V K a4 O O P max 46 R R 1 * S T a3 a2 F F1 F2 D Z M N P R1 R U H G J K L U V 3970 X 2720 X Y A B C 15 T S E Y 3630 Z a a a 4 ±37 * SAE-kantoasento Lisätietoja 35/65 R33 RL5K L5 Goodyear Leveys pyörien kohdalta () Maavara () Konepaino (kg) Staattinen kaatokuorma käännettynä (kg) Vakioaisat Pitkät aisat 35/65 R33 XLD D1 L4 Michelin /65 R33 XLD D2 L5 Michelin /65 R33 X-Mine D2 L5 Michelin Vakiokauhat Aisatyyppi Kauhatyyppi ISO/SAE Kauhatilavuus 8,4 m 3 L350F 0,8 1,0 Tilavuuspaino (t/m 3 ) 1,2 1,4 1,6 1,8 2,0 9,2 8,4 Kauhanvalintakaavio Käsiteltävä tilavuus riippuu kauhan täytösasteesta. Kauhan todellinen tilavuus on usein suurempi kuin laskettu ISO/SAE-tilavuus. Taulukosta ilmenee optimaalinen kauhakoko otettaessa huomioon materiaalin tilavuuspaino. Vakioaisat Louhe Kevytmatr. Kevytmatr. Vakiokauhat STE 6,9 m 3 SPN 6,9 m 3 SPN 7,7 m 3 7,7 7,3 12,7 m 3 12,7 7,7 m 3 8,5 7,7 6,9 6,6 6,9 6,6 Materiaali Täytösaste % Materiaalin tiheys t/m 3 Maa Savi Hiekka Sora Louhe ,4 1,6 1,4 1,6 1,6 1,9 1,7 1,9 1,5 1,9 Louhekauhan koko on valittu optimaalisen tunkeutumiskyvyn ja kauhan täytöksen saavuttamiseksi materiaalin tilavuuspainosta riippumatta. Pitkä aisat Louhe STE 6,9 m 3 SPN 6,5 m 3 SPN 6,9 m 3 6,9 6,6 6,5 6,2 6,9 6,6 12,7 m 3 12,7 Täytösaste 110% 105% 100% 95% Kuinka luetaan kauhan täyttöaste. 24

25 VAKIOAISAT LOUHEKAUHAT VAKIO- KAUHAT KEVYT- MATR. Renkaat 875/65 R33 RL5K L5 GY Suorakiinnitteiset kauhat Kynnet Kynnet ja terät Säästöterät Kynnet Kynnet ja terät Säästöterät Kynnet ja terät Säästöterät Säästöterät Säästöterät Kukkuratilavuus ISO/SAE m 3 6,6 6,9 6,9 6,8 6,9 6,9 7,7 7,7 8,4 12,7 Staattinen kaatokuorma täysin 35 täysin käännettynä Irrotusvoima A E H*) L M*) N*) V Pyyhkäisyhalkaisija a 1 Konepaino kg kg kg kn kg ,7 472,8 474,8 392,6 372,3 373,9 356,8 358,3 419,1 376, *) Mitattuna kauhan kynnen kärjestä tai säästöterästä. Tyhjennyskorkeus kauhan terästä. Huom: Taulukon arvot on laskettu Volvon alkuperäistyövälineille.. Mitattuna tyhjennyskulmalla 45. (Tylppäkärkikauhat kulmalla 42.) PITKÄT AISAT LOUHEKAUHAT VAKIO- KAUHAT KEVYT- MATR. Renkaat 875/65 R33 RL5K L5 GY Suorakiinnitteiset kauhat Kynnet Kynnet ja terät Säästöterät Kynnet Kynnet ja terät Säästöterät Kynnet ja terät Säästöterät Säästöterät Säästöterät Kukkuratilavuus ISO/SAE m 3 6,2 6,5 6,5 6,4 6,5 6,5 6,9 6,9 7,7 12,7 Staattinen kaatokuorma täysin 35 täysin käännettynä Irrotusvoima A E H*) L M*) N*) V Pyyhkäisyhalkaisija a 1 Konepaino kg kg kg kn kg ,7 442,4 443,6 365,9 347,6 348,5 338,1 339,1 396,8 341, *) Mitattuna kauhan kynnen kärjestä tai säästöterästä. Tyhjennyskorkeus kauhan terästä. Huom: Taulukon arvot on laskettu Volvon alkuperäistyövälineille.. Mitattuna tyhjennyskulmalla 45. (Tylppäkärkikauhat kulmalla 42.) 25

26 VAKIOVARUSTEET Huoltovarusteet Moottoriöljyn kaukotyhjennys ja täyttö Vaihteistoöljyn kaukotyhjennys ja täyttö Ryhmitetyt voidenipat, joihin pääsee käsiksi maanpinnan tasalta Paineenmittausliitännät: vaihteisto ja hydrauliikka, pikaliittimet ryhmitetty yhteen Lukittava työkalulaatikko Pyöränmutteriavainsarja Moottori Kolmivaiheinen ilmanpuhdistin, esisuodatin, ensiö- ja toisiosuodatin Jäähdytysnestetason tarkastuslasi Imuilman esiläitys Polttonesteensuodatin vedenerottimin Polttonesteensuodatin Kampikaion ilmanvaihtosuodattimen öljyloukku Tuulettimen ilmanoton suojus Sähköjärjestelmä 24 V, esivalmisteltu lisävarusteiden asennus Generaattori 24V/ 80A Päävirtakytkin, irrotettava avain Polttonestemittari Käyttötuntimittari Sähkötoiminen äänitorvi Mittaristo: Polttonestetaso Vaihteiston lämpötila Jäähdytysnesteen lämpötila Mittarivalaistus Peruutusvaroitin Valot: Kaksi halogeeniajovaloa lähi- ja kaukovaloin Seisontavalot Kahdet jarru- ja takavalot Suuntavalot, joissa varoitusvilkkutoiminto Halogeenityövalot (4 edessä ja 4 takana) Contronic-valvontajärjestelmä Konetietojen valvonta- ja työlokijärjestelmä Contronic-viestintänäyttö Polttonesteenkulutus Ulkolämpötila Kello Jarrutesti Varoitus- ja merkkivalojen testitoiminto Varoitus- ja merkkivalot: Akun lataus Seisontajarru Varoitus- ja näyttöviestit: Moottorin jäähdytysnesteen lämpötila Ahtoilman lämpötila Moottoriöljyn lämpötila Moottorin öljynpaine Vaihteistoöljyn lämpötila Vaihteiston öljynpaine Hydrauliöljyn lämpötila Jarrupaine Seisontajarru kytketty Seisontajarru EI kytketty Jarrujen lataus Ylinopeus suunnanvaihdossa Akseliöljyn lämpötila Ohjausjärjestelmän paine Kampikaion paine Työvälinelukko auki Tasovaroitukset: Polttonestetaso Moottorin öljytaso Moottorin jäähdytysnestetaso Vaihteiston öljytaso Hydrauliöljyn taso Pesimen nestetaso Moottorin vääntömomentin alennus toimintahäiriön osoituksen yhteydessä: Korkea moottorin jäähdytysnesteen lämpötila Korkea moottoriöljyn lämpötila Matala moottorin öljynpaine Korkea kampikaion paine Korkea ahtoilman lämpötila Moottorin siirtyminen joutokäynnille toimintahäiriön osoituksen yhteydessä: Korkea vaihteistoöljyn lämpötila Luistoa vaihteiston kytkimissä Näppäimistö, taustavalaistu Käynnistyksen lukitus vaihteen ollessa kytkettynä Voimansiirto Automatic Power Shift (APS), jossa on kuljettajan valittavissa oleva automaattinen kytkennänirrotus jarrutuksessa ja ohjelmanvalitsin AUTO-toiminnolla Täysin automaattinen vaihteensiirto, 1-4 Pulse Width Modulation (PWM) -ohjattu vaihteensiirto Momentinmuuntimen lukitus Automaattinen lukitus vaihteensiirrossa 3:lle, 4:lle (vaihdeasento 4A) ja 2:lle (vaihdeasento 2) Eteen- ja peruutuskytkin hydrauliikan vipukonsolissa Vaihteistoöljytason tarkastuslasi Jarrujärjestelmä Märät kiertoöljyjäähdytteiset levyjarrut kaikissa neljässä pyörässä Kaksipiirinen jarrujärjestelmä Kaksi jarrupoljinta Varajarrujärjestelmä Seisontajarru, sähköhydraulinen Jarrujen kuluneisuuden ilmaisimet Ohjaamo ROPS (ISO 3471), FOPS (ISO 3449) Ääntä vaimentava sisäverhoilu Tuhkakuppi Savukkeensytytin, 24 V pistorasia Lukittava ovi Ohjaamon läitys, raittiin ilman otto ja huurteenpoisto Raittiin ilman tulo, jossa kaksi suodatinta Automaattinen ilmastoinnin ohjaus (ACC) Lattiamatto Kaksi sisävaloa Kaksi sisätaustapeiliä Kaksi ulkotaustapeiliä Liukuikkuna oikealla puolella Ikkunat sävytettyä turvalasia Kuljettajanistuin, KAB, ilmajousitettu, erittäin kestävä Rullaturvavyö (SAE J386) Ergonomisesti säädettävä erittäin kestävä kuljettajanistuin, jossa asennon ja jousituksen säätö Istuimeen asennettu säädettävä hallintaviputeline, työhydrauliikka Säädettävä ohjauspyörä Säilytyslokero Asiakirjatasku Häikäisysuojus Juomanpidin Etu- ja takalasinpesimet Etu- ja takalasinpyyhkimet Etu- ja takalasinpyyhkimien jaksottaistoiminto Luistamattomat huoltotasot etu- ja takalokasuojilla Vipuohjaus (CDC) Nestepainejärjestelmä Päähallintaventtiili, kaksitoiminen 2-lohkoinen sähkötoimisin esiohjausventtiilein Muuttuvatuottoiset aksiaalimäntäpumput (3) seuraavia toimintoja varten: Ohjausjärjestelmä, työhydrauliikka Työhydrauliikka, jarrut Jäähdytyspuhallin, jarrut Sähköhydrauliset hallintavivut Sähkötoiminen tasolukko Aisan nosto-/laskuautomatiikka, säädettävissä ohjaamosta Paluu kaivuutoimintoon- automatiikka, säädettävissä ohjaamosta Kauhan asennonsäätöautomatiikka, säädettävissä ohjaamosta Kaksitoimiset hydraulisylinterit pääteasentovaimentimin Hydrauliöljytason tarkastuslasi Hydrauliöljyn jäähdytin Ulkopuolen varusteet Etulokasuojat kumijatkein Ohjaamon viskoosikiinnikkeet Moottorin ja vaihteiston kumikiinnitys Nostosilmukat Helposti avattavat sivupaneelit kaasujousin Runkonivelen lukitsin Esivalmisteltu turvasuojausten asennus seuraaville Akut Moottoritila Jäähdytin Nostosilmukat Kiinnityssilmukat Vetokoukku 26

27 LISÄVARUSTEET Huoltovarusteet Työkalusarja Automaattinen voitelujärjestelmä Automaattinen voitelujärjestelmä, pitkät aisat Automaattisen voitelujärjestelmän täyttöpumppu Öljynkeräysventtiili Moottori Esisuodatin, öljyallastyyppi Esisuodatin, pyörretyyppi Jäähdytysjärjestelmä: Jäähdytin, ahtoilmanjäähdytin, hydr.öljyn jäähdytin, korr.suoja Moottorinläitin, 230 V Moottorin automaattinen sautus ESW, Lisätty moottorin suoja ESW, Toimimaton moottorin suoja Käsikaasu Tankkaussiivilä Pikatankkausjärjestelmä Polttonesteen läitin Molempiin suuntiin pyörivä tuuletin Tuulettimen suurin nopeus, kuuma ilmasto Sähköjärjestelmä Generaattori, 80 A ilmansuodattimin Generaattori, 110 A Akku, suuri kapasiteetti Varkaudenestolaite Etutyövalot, kirkkaat kaasupurkausvalot (HID) Etutyövalot, ohjaamon päälle, kahdet Takatyövalot, ohjaamon päälle Takatyövalot, ohjaamon päälle, kahdet Pyörivä varoitusvalo Ohjaamo Radio ja CD-soitin Radion asennussarja, sis. 11 A, 12 V ulosoton, vasealle puolelle Radion asennussarja, sis. 11 A, 12 V ulosoton, oikealle puolelle Peruutuskamera, sis. värimonitorin Taustapeilit, sähkösäätöiset ja läitettävät Tuuletusilman suodatin asbestipitoiseen ympäristöön Hiilisuodatin Automaattinen ilmastoinnin säätöpaneeli, Fahrenheit-asteikko Eväsrasian pidin Turvavyö, 3 (leveys 75 ) Ohjauspyörän nuppi Aurinkosuoja takaikkunaan Aurinkosuoja sivuikkunoihin Ohjaamon läityksen ajastin Oven liukuikkuna Yleisovi/virta-avain Käyttöohjekirjan säilytystila Voimansiirto Limited-slip -tyyppinen luistonrajoitintasauspyörästö taka-akselille Limited-slip -tyyppinen luistonrajoitintasauspyörästö etu- ja taka-akselille Nopeusrajoitin, 20 km/h Nopeusrajoitin, 30 km/h Jarrujärjestelmä Etu- ja taka-akselin öljynjäähdyttimet Nestepainejärjestelmä Joustohydrauliikka, Boom Suspension System, yhdellä nostotoiminnolla Kylmän ilmaston varustussarja, esiletkut, jarrujen paineenvaraimet ja hydrauliöljy 3. nestepainetoiminta 3. nestepainetoiminta, pitkät aisat Hydrauliöljynjäähdytin, korroosiosuojattu Työvälinekannatin Erillinen työvälineen lukitus Biologisesti hajoava hydrauliöljy Palonkestävä hydrauliöljy Kuuman ilmaston hydrauliöljy Ulkopuolen varusteet Pitkä aisa Suojavarusteet Etuvalojen suojasäleiköt Etuvalojen suojasäleiköt Takavalojen suojasäleiköt, erityiskestävät Takatyövalojen suojasäleiköt Jäähdyttimen suojasäleikkö Sivuikkunoiden ja takalasinsuojasäleiköt Tuulilasin suojasäleikkö Etusuojapanssari Takasuojapanssari Takalokasuojat, täyspeittävät, uloskääntyvät, takaportaat Muut varusteet Varaohjaus automaattisin testitoiminnoin Puutavarankäsittelyvarustus Lohkareenkäsittelyvarustus Lohkareenkäsittelyvarustus, järeä CE-merkki EU-melutasotarra CareTrack, GSM (Europe and North America) CareTrack, GSM/Satelliitti (Europe and North America) Renkaat ja vanteet 35/65 R33 (875/65 R33): L4 L5 Vanteet, /3,5: Viisiosaiset Viisiosaiset, puusuojatut Viisiosaiset, järeät Työvälineet Kauhat (tappikiinnitys): Kivikauha, suorareunainen Kivikauha, lapiokärki Kivikauha, sivukaato, tylppäkärki Yleiskauha, suorareunainen Kevytmateriaalikauha Kulutusosat: Sovittimet kynsille, hitsatut Kynnet Teräsegmentit, ruuvikiinnitteiset Säästöterät, ruuvikiinnitteiset Lohkareenkäsittelyvälineet (koukkukiinnitys): Kivikauha Kivihaarukka Murskaimen piikki Hara Puutavarakourat 27

28 volvo construction equipment Volvo Construction Equipment eroaa muista. Koneee suunnitellaan, rakennetaan ja huolletaan eri tavalla kuin muut. Tämä ero syntyy 180 vuoden insinööritaitoperinteestä. Perinteee lähtökohtana on se, että ajattelee ensin koneita käyttäviä ihmisiä ja sitä, miten voie auttaa heitä työskentelemään turvallisein, mukavain ja tuottavain. Otae huomioon myös meidän kaikkien yhteisen ympäristön. Tämän ajattelutavan seurauksena on syntynyt jatkuvasti kasvava konevalikoimae ja maailmanlaajuinen tukiverkostoe, joka on omistautunut auttamaan sinua saamaan aikaan eneän. Ihmiset ympäri maailmaa ovat ylpeitä käyttäessään Volvo koneita. Kaikkia tuotteita ei ole saatavilla kaikilla markkina-alueilla. Jatkuvan tuotekehittelye vuoksi varaae oikeuden muuttaa teknisiä tietoja ja malleja ilman erillistä ilmoitusta. Tämän esitteen kuvissa ei välttämättä ole koneen vakioversioita. Ref. No E Finnish WLO Volvo, Global Marketing
