2 Intohimona suorituskyky. Me Volvo Construction Equipmentillä haluamme olla kehittämässä koko ajan tuotteita ja palveluita maansiirtoalalle, jotka nostavat tuottavuutta. Olemme varmoja, että pystymme alentamaan alan ammattilaisten kustannuksia ja nostamaan heidän tuottojaan. Osana Volvo yhtymää pyrimme jatkuvasti löytämään uusia innovatiivisia ratkaisuja, jotka auttavat sinua tekemään työtäsi järkevämmin ei kovemmin. Autamme Sinua saavuttamaan enemmän Volvo Construction Equipmentille on tunnusomaista kehittää alan koneita niin, että saat enemmän valmista lyhyemmässä ajassa. Olemme jo kauan pystyneet yhdistämään korkeaan tuottavuuteen alhaisen energian kulutuksen, käytön helppouden ja kestävyyden. Myös elinkaarikustannusten alentamisessa Volvo on aivan omaa luokkaansa. Räätälöity tarpeittesi mukaan Ratkaisujen kehittäminen kunkin alan tarpeeseen vaatii paljon luovaa työtä. Uusiin innovaatioihin sisältyy usein edistyksellistä teknologiaa ei kuitenkaan välttämättä aina, eräät parhaimmista ideoistamme ovat yksinkertaisia ja perustuvat asiakkaidemme työelämän selkeään ja syvään ymmärtämiseen. 180 vuodessa ehtii oppia paljon Menneiden vuosien aikana Volvo on esitellyt koko maansiirtoalaa mullistavia ratkaisuja. Mikään muu merkki ei ole korostanut turvallisuutta yhtä paljon kuin Volvo. Tuotesuunnittelumme lähtökohtia ovat kuljettajien ja heidän lähellään työskentelevien turvallisuus sekä ympäristövaikutusten alentaminen. Me olemme Sinun puolellasi Volvon merkkiä ja mainetta valvovat alan parhaat ammattilaiset. Volvo on aidosti kansainvälinen yritys, tarvittaessa asiakkaiden tukena nopeasti jatehokkaasti olivatpa he missä tahansa maapallolla. Meillä on intohimona suorituskyky. 2 Volvo Trucks Renault Trucks Mack Trucks

3 UD Trucks Volvo Buses Volvo Construction Equipment Volvo Penta Volvo Aero Volvo Financial Services

4 Kaksi konetta yhdessä. Käsittele työkuormiasi Volvon L60G, L70G ja L90G -koneilla: monitoimiset pyöräkuormaajat tekevät työn tehokkaasti. Volvon ainutlaatuinen TP-aisasto yhdistää kahden koneen edut yhteen järjestelmään, sillä saavutetaan suuri irrotusmomentti ja suuntaisliike koko nostoalueella. Työvälineiden nopea vaihto työvälinekannattimen avulla tarjoaa ylivertaista joustavuutta työmaalla. Volvon kuorman tunteva hydraulijärjestelmä Kuorman tunteva hydrauliikka välittää tehoa hydraulitoimintoihin vain tarvittaessa, eliminoiden turhan öljynpumppauksen, alentaen polttoaineenkulutusta ja lisäten herkkyyttä kuormankäsittelyyn. Pitkä ulottuvuus ja täsmällisyys Pehmeän ja täsmällisen esiohjatun hydrauliikan avulla kuljettaja hallitsee työvälineitä helposti ja kevyesti ja suurella tarkkuudella kaikissa töissä. 4

5 Patentoitu TP-aisasto Volvon ainutlaatuisessa suuntaisaisastossa yhdistyvät Z-aisaston ja suuntaisaisaston edut yhteen järjestelmään, joka tarjoaa suuren irrotusvoiman ja erinomaisen suuntaisliikkeen koko nostoalueella. 5

6 Tehty suorituskykyiseksi. Optimoitu voimansiirtolinja Moottori, vaihteisto ja akselit ovat kaikki Volvon suunnittelemia ja valmistamia, ne toimivat täydellisessä harmoniassa hydrauliikan ja ohjauksen kanssa taaten erinomaisen laadun, suorituskyvyn ja käyttövarmuuden. 6

7 Etsitkö suorituskykyä? Enää ei tarvitse etsiä, L60G, 70G ja 90G tehty suorituskykyisiksi, tehokkaiksi ja täsmällisiksi. Volvon kokonaislaatu merkitsee, että kaikki komponentit toimivat täydellisessä harmoniassa varmistaen parhaan toiminnan. Volvoon voit luottaa. Tasauspyörästön lukko pidon parantamiseksi Kuljettaja voi kytkeä tasauspyörästön lukon siirtämään 100 % tehon pyörille renkaiden paikallaan luisumisen estämiseksi ja pidon maksimoimiseksi pehmeällä ja liukkaalla pinnalla. Fully Automatic Power Shift (FAPS) Volvon FAPS-järjestelmä helpottaa ajoa valitsemalla automaattisesti oikean vaihteen, kuljettajan ei tarvitse tehdä mitään. Kuljettajan tehokkuus paranee huomattavasti, kun hän voi keskittyä paremmin käsillä olevaan työhön. Järeät akselit Volvon järeät märät jarruakselit välittävät voimaa. Akselikotelot absorboivat koneen painokuormitukset vähentäen akseleihin kohdistuvaa työpainetta ja pidentäen näin niiden kestoikää. 7

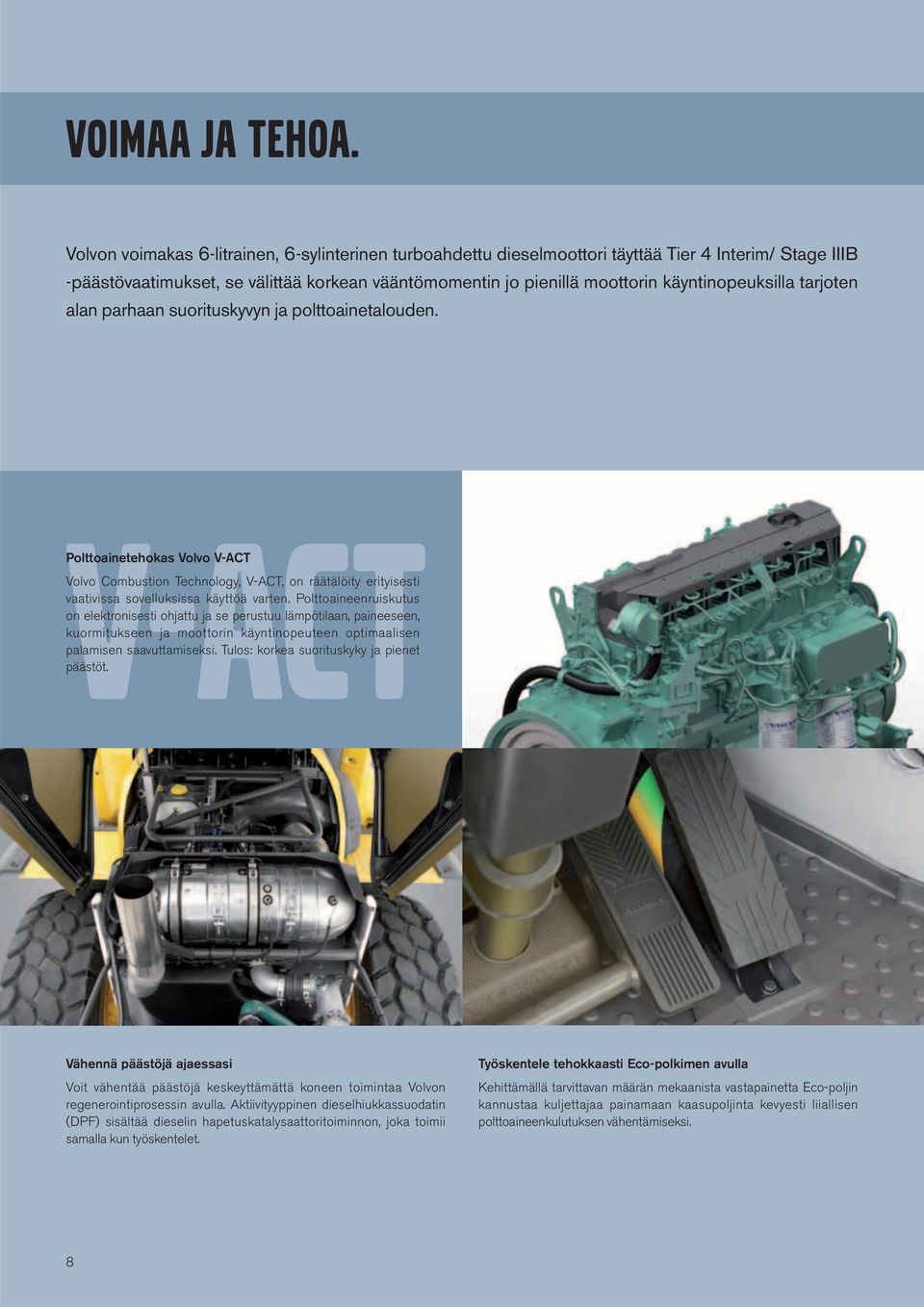

8 Voimaa ja tehoa. Volvon voimakas 6-litrainen, 6-sylinterinen turboahdettu dieselmoottori täyttää Tier 4 Interim/ Stage IIIB -päästövaatimukset, se välittää korkean vääntömomentin jo pienillä moottorin käyntinopeuksilla tarjoten alan parhaan suorituskyvyn ja polttoainetalouden. Polttoainetehokas Volvo V-ACT Volvo Combustion Technology, V-ACT, on räätälöity erityisesti vaativissa sovelluksissa käyttöä varten. Polttoaineenruiskutus on elektronisesti ohjattu ja se perustuu lämpötilaan, paineeseen, kuormitukseen ja moottorin käyntinopeuteen optimaalisen palamisen saavuttamiseksi. Tulos: korkea suorituskyky ja pienet päästöt. Vähennä päästöjä ajaessasi Voit vähentää päästöjä keskeyttämättä koneen toimintaa Volvon regenerointiprosessin avulla. Aktiivityyppinen dieselhiukkassuodatin (DPF) sisältää dieselin hapetuskatalysaattoritoiminnon, joka toimii samalla kun työskentelet. Työskentele tehokkaasti Eco-polkimen avulla Kehittämällä tarvittavan määrän mekaanista vastapainetta Eco-poljin kannustaa kuljettajaa painamaan kaasupoljinta kevyesti liiallisen polttoaineenkulutuksen vähentämiseksi. 8

9 Tier 4 Interim/Stage IIIB -moottori Volvon voimakas 6-litrainen, 6-sylinterinen turboahdettu dieselmoottori täyttää Tier 4 Interim/ Stage IIIB -päästövaatimukset, se välittää korkean vääntömomentin jo pienillä moottorin käyntinopeuksilla tarjoten alan parhaan suorituskyvyn ja polttoainetalouden. 9

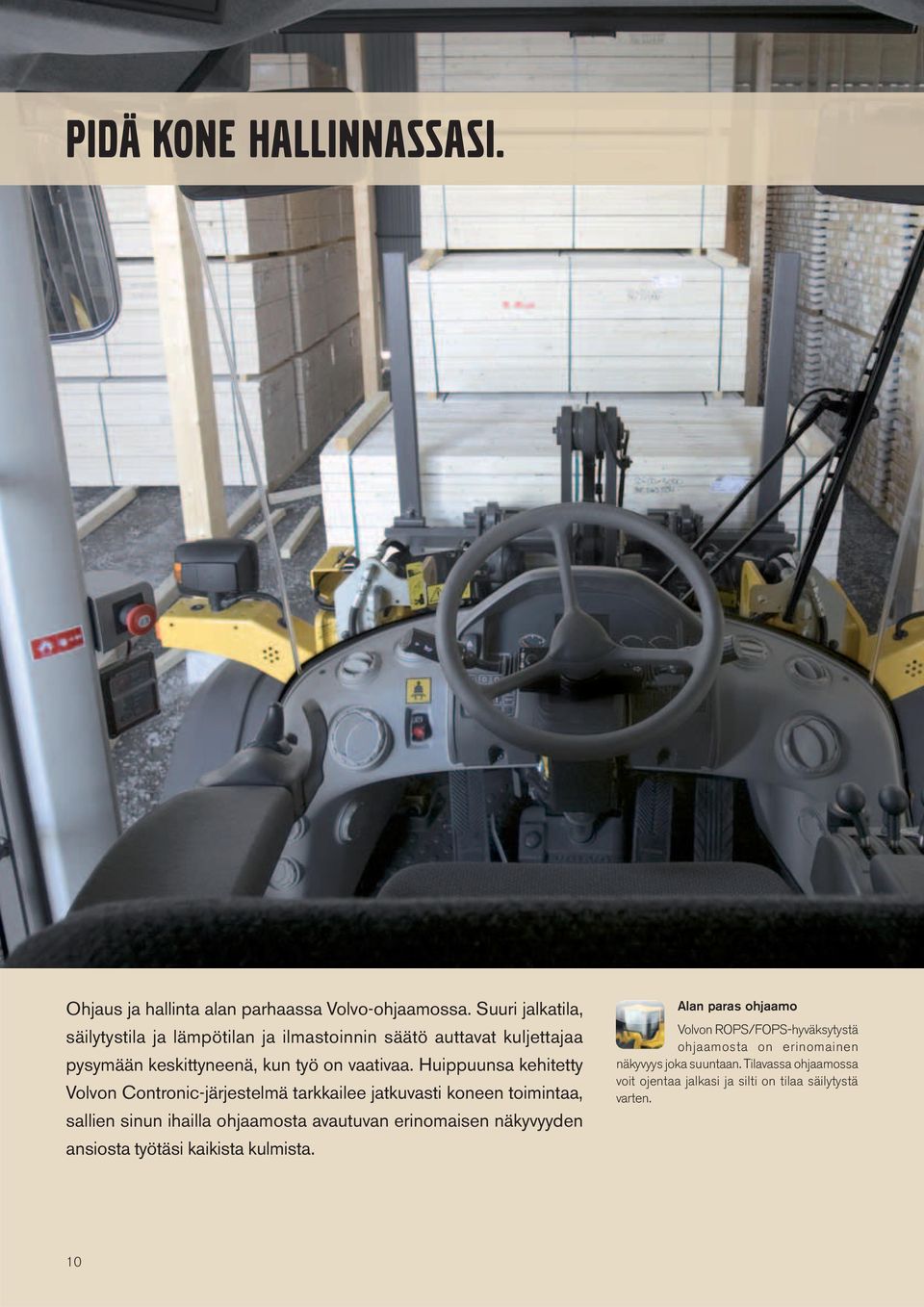

10 Pidä kone hallinnassasi. Ohjaus ja hallinta alan parhaassa Volvo-ohjaamossa. Suuri jalkatila, säilytystila ja lämpötilan ja ilmastoinnin säätö auttavat kuljettajaa pysymään keskittyneenä, kun työ on vaativaa. Huippuunsa kehitetty Volvon Contronic-järjestelmä tarkkailee jatkuvasti koneen toimintaa, sallien sinun ihailla ohjaamosta avautuvan erinomaisen näkyvyyden ansiosta työtäsi kaikista kulmista. Alan paras ohjaamo Volvon ROPS/FOPS-hyväksytystä ohjaamosta on erinomainen näkyvyys joka suuntaan. Tilavassa ohjaamossa voit ojentaa jalkasi ja silti on tilaa säilytystä varten. 10

11 Contronic-järjestelmä Huippuunsa kehitetty Volvon Contronicjärjestelmä valvoo jatkuvasti koneen toimintaa. Kuljettajalle näytetään diagnoositiedot ohjaamon näytössä, mikä vähentää käyttökeskeytyksiä. Ilmansuodatin Ohjaamon ilmanotto on sijoitettu parhaaseen paikkaan koneen yläosaan, missä ilma on puhtaampaa. Esisuodatin erottaa karkeamman pölyn ennen pääsuodatinta, jotta ohjaamoon tuleva ilma on varmasti puhdasta. Kuorman tunteva ohjaus Kuorman tunteva hydraulinen ohjausjärjestelmä aktivoituu vain ohjauspyörää käännettäessä vähentäen polttoaineenkulutusta, järjestelmä reagoi nopeasti ja ohjausliikkeet ovat tarkkoja myös alhaisilla moottorin käyntinopeuksilla. Säädä ohjaamosi ilmasto Säästä riippumatta kuljettajat voivat työskennellä ihanteellisessa lämpötilassa, kun ohjaamossa on Volvon ilmanvaihtojärjestelmä valitse automaattinen lämpötilan säätö (AHC) tai ilmastointi pysyäksesi keskittyneenä ja tehokkaana. 11

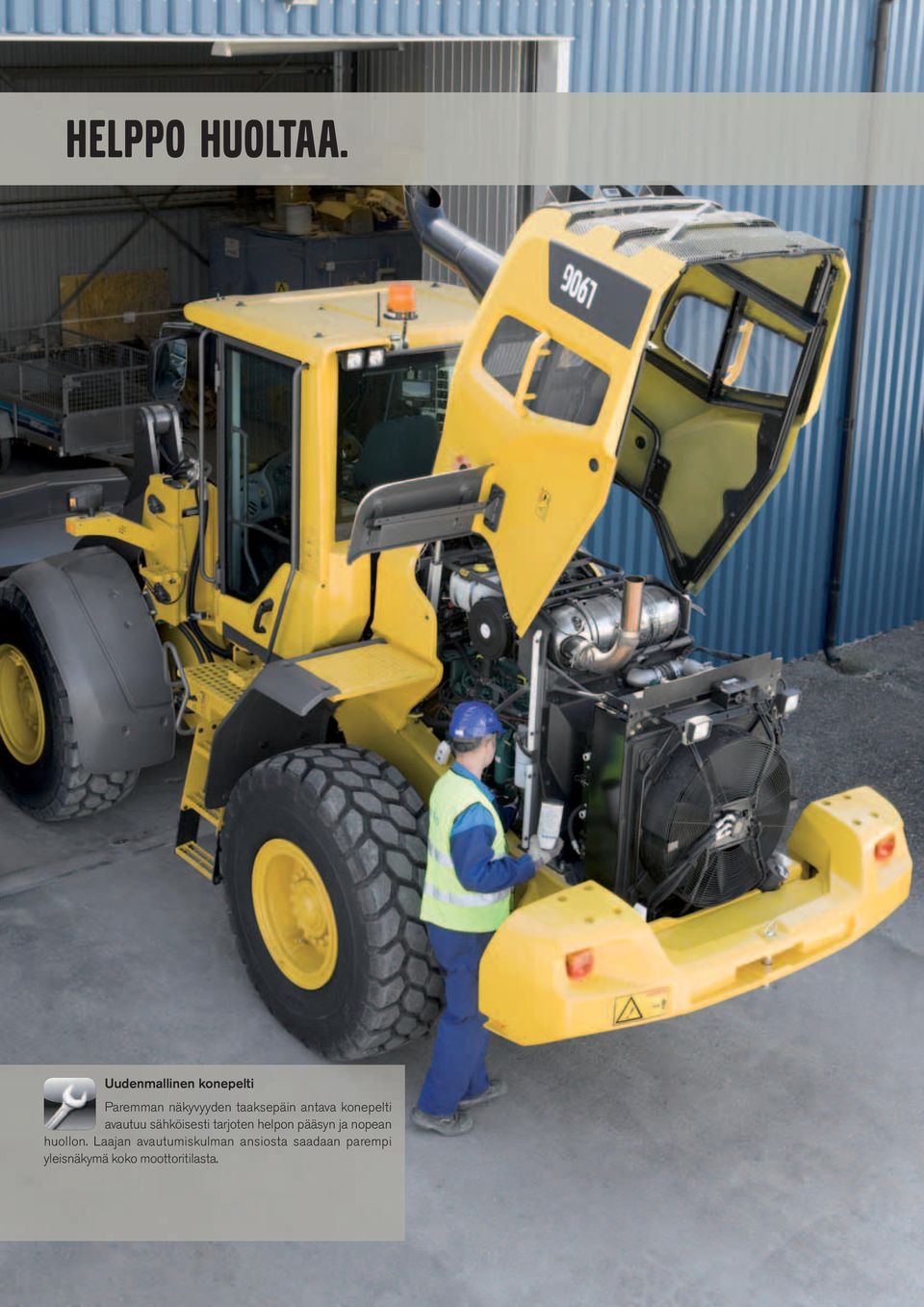

12 Helppo huoltaa. Uudenmallinen konepelti Paremman näkyvyyden taaksepäin antava konepelti avautuu sähköisesti tarjoten helpon pääsyn ja nopean huollon. Laajan avautumiskulman ansiosta saadaan parempi yleisnäkymä koko moottoritilasta. 12

13 Aika on rahaa työmaalla. Tästä syystä uusi, sähköisesti avautuva konepelti tarjoaa entistä helpomman pääsyn moottoritilaan nopeata huoltoa ja huoltotarkastuksia varten. Volvon huipputeknologinen MATRIS ja VCADS Pro -ohjelmisto tarjoavat perusteellisen moottorin ja koneen toiminta-analyysin, jonka avulla voit lisätä koneesi käytettävyysaikaa. Huoltoa tarvitsemattomat tuennat Huoltovapaissa taka-akselin kannattimissa on kaksi kestovoideltua rullalaakeria ja kaksi öljykylvyssä olevaa holkkia. Tämä lisää koneen käytettävyysaikaa. Analyysiohjelmisto Ylläpidä koneesi käytettävyysaika Volvon analyysiohjelmiston avulla. MATRIS analysoi koneen toiminnan Contronic-järjestelmän lähtösignaalien perusteella ja VCADS Pro -ohjelmiston avulla voidaan analysoida moottorin suorituskyky ja tehdä säädöt kytkemällä PC moottoriin. Hydraulinen jäähdytyspuhallin Hydraulikäyttöinen, elektronisesti ohjattu jäähdytyspuhallin, joka sijaitsee moottorin ja jäähdyttimen välissä, toimii vain tarvittaessa, mikä vähentää polttoaineenkulutusta ja alentaa melutasoja. 13

14 Ole joustava. Volvon työvälineillä saat työhösi lisää joustavuutta. Jokainen työväline laajasta valikoimasta on sovitettu täydellisesti koneen vivuston geometriaan ja irrotus-, veto- ja nostovoimaan. Kaikki työvälineet voidaan kiinnittää ja irrottaa nopeasti Volvon VAB-STD-työvälinekannattimen avulla, joten voit vain kytkeä ja mennä. Hydraulinen työvälinekannatin Volvon hydraulinen työvälinekannatin, BAB-STD, on standardoitu kansainvälisen ISO-normin mukaan. Kannattimeen voidaan vaihtaa työvälineet nopeasti, mikä lisää monitoimisuutta työmaalla. Vahvan, avoimen kannatinrakenteen ansiosta kuljettajalla on selkeä näkyvyys kuhunkin työkaluun ohjaamosta. 14

15 15

16 Täysin varustein. Contronic-järjestelmä Volvon Contronic-järjestelmä valvoo koneen suorituskykyä ja näyttää diagnoositiedot kuljettajalle minimoiden näin seisonta-ajan. Patentoitu TP-aisasto Volvon ainutlaatuinen suuntaisaisasto tarjoaa suuren irrotusvoiman ja erinomaisen suuntaisliikkeen koko nostoalueella. Hydraulinen työvälinekannatin Nopeat työvälineiden vaihdot hydraulisen työvälinekannattimen avulla lisäävät koneen monitoimisuutta työmaalla. Volvon kuorman tunteva hydraulijärjestelmä Kuorman tunteva hydrauliikka välittää tehoa hydraulitoimintoihin vain tarvittaessa, alentaen polttoaineenkulutusta. Työvälineet Volvon laaja korkealaatuisten työvälineiden valikoima on sovitettu toimimaan täydellisessä yhteistyössä koneen vivuston, hydrauliikan ja voimansiirron kanssa. Tämä parantaa tuottavuutta. Optimoitu voimansiirtolinja Moottori ja komponentit ovat Volvon suunnittelemat ja valmistamat ja ne toimivat täydellisessä harmoniassa tarjoten ylivertaista suorituskykyä ja käyttövarmuutta. 16

17 Alan paras ohjaamo Volvon ROPS/FOPShyväksytystä ohjaamosta on erinomainen näkyvyys joka suuntaan. Analyysiohjelmisto Varmista koneen käytettävyysaika käyttämällä Volvon tietokoneperustaista diagnoosi/analyysiohjelmistoa: MATRIS ja VCADS Pro. CareTrack* Volvon telematiikkajärjestelmä ohjaa koneen omistajat optimoimaan tuottavuuden ja seuraavan huollon ajankohdan etäältä. Uudenmallinen konepelti Konepelti avautuu sähköisesti tarjoten helpon pääsyn ja nopean huollon. Laaja avautumiskulma antaa paremman yleisnäkymän moottorista. Tier 4 Interim/Stage IIIB -moottori Volvon 6-litrainen, 6-sylinterinen turboahdettu dieselmoottori on voimakas ja tehokas ja täyttää Tier 4 Interim/ Stage IIIB -päästövaatimukset Fully Automatic Power Shift (FAPS) Volvon FAPS-järjestelmä helpottaa ajoa valitsemalla automaattisesti oikean vaihteen, antaen kuljettajan keskittyä käsillä olevaan työhön. * Markkina-alueilla, joilla CareTrack on saatavissa. 17

18 HUIPPUSUORITUSKYKYÄ ON TUETTAVA. Päivä, jona saatte uuden Volvo-pyöräkuormaajanne, on vain alku työsuhteellenne Volvon kanssa. Huollosta ja hoidosta alkaen aina CareTrack -telematiikkajärjestelmäämme asti Volvolla on kokonaisvaltainen ja edistyksellinen jälkimarkkinointitarjonta, joka lisää jatkuvasti liiketoimintanne arvoa. Volvo suunnitteli ja valmisti koneenne, joten kukaan ei tiedä meitä paremmin, miten ne pidetään toiminnassa huippukuntoisina. Mitä tulee Teidän koneeseenne, Volvon koulutetut mekaanikot ovat asiantuntijoita. Mekaanikkomme työskentelevät teollisuuden johtavilla diagnostiikkatyökaluilla ja tekniikoilla käyttäen vain alkuperäisiä Volvon varaosia mahdollisimman korkeatasoisen laadun ja huollon varmistamiseksi. Keskustelkaa Volvo-jälleenmyyjänne kanssa siitä, kuinka Volvo-palvelut voivat mahdollisimman hyvin tarjota huolto- ja hoitosuunnitelman, joka sopii Teille ja liiketoiminnallenne. Huippukoneet vaativat huipputuen. Volvo-jälleenmyyjänne voi antaa luettelon palveluista, jotka on tarkoitettu saamaan mahdollisimman paljon irti koneestanne ja maksimoimaan käyttöajan, tuottavuuden ja jäännösarvon. Volvo-jälleenmyyjänne voi antaa useita laadukkaita tukitarjouksia, mm.: Huoltosuunnitelmat alkaen säännöllisistä kuluneisuustarkastuksista ja päätyen kattaviin hoito- ja korjaussopimuksiin. Tutkimukset ja diagnoosit, jotka auttavat ymmärtämään, kuinka koneenne toimii, korostavat potentiaalisia hoitokysymyksiä ja tunnistavat, missä suorituskykyä voidaan parantaa. Eco Operator -koulutuskurssit voivat auttaa kuljettajianne toimimaan turvallisemmin, tuottavammin ja polttoainetaloudellisemmin. 18

19 CareTrack* Jokaisessa Volvo-pyöräkuormaajassa on vakiovarusteena CareTrack, Volvon telematiikkajärjestelmä. CareTrack tuottaa tietoja parempaa suunnittelua ja älykkäämpää työskentelyä varten, esim. polttoaineen kulutusraportteja, sijaintiraportteja ja huoltomuistutuksia. Säästä polttoainetta. Pienennä kustannuksia. Maksimoi kannattavuus. CareTrackin avulla se on mahdollista. * Markkina-alueilla, joilla CareTrack on saatavissa. 19

20 Volvo L60g, L70G, L90G YKSITYISKOHDITTAIN. Moottori 6-sylinterinen, 6-litrainen turboahdettu dieselrivimoottori edistyksellisellä yhteispaine-ruiskutusjärjestelmällä. Polttoaine toimitetaan suuren paineen alaisena suurpainevaraajasta, yhteispaineputkesta. Yksi hihnakäyttöinen suurpainepumppu syöttää polttoainetta yhteispaineputkeen ja sitten edelleen suurpaineputkien kautta sähköhydraulisesti toimiviin ruiskutussuuttimiin. Jäähdytetty pakokaasujen takaisinkierrätys ja hiukkassuodatin aktiivisella regenerointitoiminnolla. L60G Moottori D6H (Tier 4i) D6H (Stage IIIB) Suurin teho käyntinopeudella r/s (r/min) 23,3-30,0 (1,400-1,800) SAE J1995 brutto kw / hv 120 / 163 ISO 9249, SAE J1349 netto kw / hv 120 / 163 Suurin vääntömomentti käyntinopeudella r/s (r/min) 23,3 (1,400) SAE J1995 brutto Nm/lbf-ft 820/605 ISO 9249, SAE J1349 Nm/lbf-ft 820/605 Taloudellinen toiminta-alue r/s (r/min) 13,3-26,6 (800-1,600) Iskutilavuus l / in 3 5,7 / 348 L70G Moottori D6H (Tier 4i) D6H (Stage IIIB) Suurin teho käyntinopeudella r/s (r/min) 23,3-28,3 (1,400-1,700) SAE J1995 brutto kw / hv 126 / 171 ISO 9249, SAE J1349 netto kw / hv 126 / 171 Suurin vääntömomentti käyntinopeudella r/s (r/min) 23,3 (1,400) SAE J1995 brutto Nm/lbf-ft 860/634 ISO 9249, SAE J1349 netto Nm/lbf-ft 860/634 Taloudellinen toiminta-alue r/s (r/min) 13,3-26,6 (800-1,600) Iskutilavuus l / in 3 5,7 / 348 L90G Moottori D6H (Tier 4i) D6H (Stage IIIB) Suurin teho käyntinopeudella r/s (r/min) 23,3-28,3 (1,400-1,700) SAE J1995 brutto kw / hv 129 / 175 ISO 9249, SAE J1349 netto kw / hv 129 / 175 Suurin vääntömomentti käyntinopeudella r/s (r/min) 23,3 (1,400) SAE J1995 brutto Nm / lbf-ft 880 / 649 ISO 9249, SAE J1349 netto Nm / lbf-ft 880 / 649 Taloudellinen toiminta-alue r/s (r/min) 13,3-26,6 (800-1,600) Iskutilavuus l / in 3 5,7 / 348 L60G Teho Hp Taloudellinen käyntinopeus L70G Teho Vääntömomentti Teho Hp Taloudellinen käyntinopeus L90G Teho Vääntömomentti Teho Hp Taloudellinen käyntinopeus Teho Vääntömomentti Vääntömomentti Nm Vääntömomentti Nm Vääntömomentti Nm

21 Voimansiirto Momentinmuunnin: Yksivaiheinen Vaihteisto: Volvon sivuakselityyppinen (countershaft) vaihteisto, yksivipuohjaus. Nopea ja pehmeä vaihteensiirto pulssinleveysmodulaatio (PWM) -venttiilin avulla. Vaihteisto: Volvon automaattinen Power Shift (APS) vaihteensiirtojärjestelmä täysautomaattisella vaihteensiirrolla 1-4 ja tilavalitsimella, jossa on 4 eri vaihteensiirto-ohjelmaa, mukaan lukien AUTO-toiminto. Akselit: Täyskevennetyt akselit planeettapyörästötyyppisin napavälityksin, akselikotelo valuterästä. Jäykkä etuakseli ja heilurityyppinen taka-akseli. 100 %:n tasauspyörästön lukkoetuakselilla. L60G Vaihteisto Volvo HTE 125 Momentinmuuntosuhde, 2,45:1 luistosuhde Enimmäisnopeus, eteen/taakse 1. vaihde km/h 8 2. vaihde km/h vaihde km/h vaihde* km/h 46 Mitattuna renkaiden kanssa 20.5R25 Etuakseli/taka-akseli AWB 15/AWB 15 Taka-akselin heilahduskulma ± ± 13 Maavara 13 :n mm 470 heilahduskulmalla L70G Vaihteisto Volvo HTE 125 Momentinmuuntosuhde, luistosuhde Enimmäisnopeus, eteen/taakse 2,45:1 1. vaihde km/h 8 2. vaihde km/h vaihde km/h vaihde* km/h 46 Mitattuna renkaiden kanssa 20.5R25 Etuakseli/taka-akseli AWB 25/AWB 20 Taka-akselin heilahduskulma ± ± 13 Maavara 15 :n mm 470 heilahduskulmalla L90G Vaihteisto Volvo HTE 125 Momentinmuuntosuhde, luistosuhde Enimmäisnopeus, eteen/taakse 2,45:1 1. vaihde km/h 8 2. vaihde km/h vaihde km/h vaihde* km/h 46 Mitattuna renkaiden kanssa 20.5R25 Etuakseli/taka-akseli AWB 25/AWB 20 Taka-akselin heilahduskulma ± ± 13 Maavara 15 :n heilahduskulmalla * ECU:n rajoittama mm 470 Sähköjärjestelmä Elektroninen Contronic-järjestelmä, jossa on keskusvaroitusvalo ja summeri seuraaville toiminnoille: - Vakava moottorivika - Matala ohjausjärjestelmän paine - Moottorin ylikierrosvaroitus - Tiedonsiirtokatkos (tietokonevika) Keskusvaroitusvalo ja summeri vaihteen ollessa kytkettynä seuraaville toiminnoille. - Matala moottorin öljynpaine - Korkea moottoriöljyn lämpötila - Korkea ahtoilman lämpötila - Pieni jäähdytysnestemäärä - Korkea jäähdytysnesteen lämpötila - Korkea kampikammion paine - Matala vaihteiston öljynpaine - Korkea vaihteistoöljyn lämpötila - Matala jarrupaine - Kytketty seisontajarru - Jarrujen latausvika - Pieni hydrauliöljymäärä - Korkea hydrauliöljyn lämpötila - Ylikierrokset valitulla vaihteella - Korkea jarrujen jäähdytysöljyn lämpötila etu- ja taka-akselilla L60G, L70G, L90G Jännite V 24 Akut V 2 x 12 Akkukapasiteetti Ah 2 x 110 Kylmäkäynnistyskapasiteetti, noin A 690 Akut Laturin teho W/A 3 135/120 Käynnistysmoottorin antoteho kw 5,5 Jarrujärjestelmä Käyttöjarrut: Volvon kaksipiirijärjestelmä typpikaasulla täytetyillä paineenvaraajilla. Napoihin asennetut, hydraulikäyttöiset, täysin suljetut, kiertoöljyjäähdytteiset märät levyjarrut. Kuljettaja voi valita automaattisen vaihteiston irtikytkennän jarrutuksessa Contronicin avulla. Seisontajarru: Kuiva levyjarru, asennettu vaihteiston ulostuloakselille. Kiristyy jousivoimalla, vapautetaan sähköhydraulisesti kojelaudassa olevalla katkaisimella. Toissijainen jarru: kaksi jarrupiiriä, joissa uudelleen ladattavat paineenvaraajat. Yksi jarrupiiri tai seisontajarru täyttää kaikki turvallisuusvaatimukset. Normi: Jarrujärjestelmä täyttää normin ISO 3450, 71/320/ETY, vaatimukset. L60G Jarrulevyjen määrä pyörää kohti edessä 1 Paineenvaraajat l 3 x 0,5 L70G Jarrulevyjen määrä pyörää kohti edessä 1 Paineenvaraajat l 2 x 0,5+1 x 1,0 L90G Jarrulevyjen määrä pyörää kohti edessä edessä 2 Paineenvaraajat l 2 x 0,5+1 x 1,0 21

22 Volvo L60g, L70G, L90G YKSITYISKOHDITTAIN. Ohjaamo Mittaristo: kaikki tärkeät tiedot ovat keskeisesti kuljettajan näkökentässä. Contronic-valvontajärjestelmän näyttö Lämmitin ja huurteenpoisto: suodattimella varustettu raitisilmalämmityslaite, puhaltimessa on automaattitoiminto ja 11 nopeutta. Huurteenpoistosuuttimet kaikille ikkunoille. Kuljettajan istuin: kuljettajan istuimessa on säädettävä jousitus ja rullaturvavyö. Istuin on kiinnitetty ohjaamon takaseinässä olevaan kannattimeen ja lattiaan. Istuimen kiskot ottavat vastaan rullaturvavyöhön kohdistuvat voimat. Vakio: Ohjaamo on testattu ja hyväksytty ROPS (ISO 3471) ja FOPS (ISO 3449) -normien mukaan. Ohjaamo täyttää ISO normin (Kuljettajan turvakatto - teollisuustrukit) ja SAE J386 ( Kuljettajan turvavyö ). L60G Varauloskäynti: Riko ikkuna hätävasaralla Ohjaamon äänitaso normin ISO 6396/SAE J2105 mukaan LpA db(a) 68 Ulkoinen äänitaso normin ISO 6395/SAE J2104 mukaan LwA db(a) 104 Tuuletus m 3 /min 9 Lämmitysteho kw 16 Ilmastointi (lisävaruste) kw 7,5 L70G Varauloskäynti: Riko ikkuna hätävasaralla Ohjaamon äänitaso normin ISO 6396/SAE J2105 mukaan LpA db(a) 68 Ulkoinen äänitaso normin ISO 6395/SAE J2104 mukaan LwA db(a) 105 Tuuletus m 3 /min 9 Lämmitysteho kw 16 Ilmastointi (lisävaruste) kw 7,5 L90G Varauloskäynti: Riko ikkuna hätävasaralla Ohjaamon äänitaso normin ISO 6396/SAE J2105 mukaan LpA db(a) 68 Ulkoinen äänitaso normin ISO 6395/SAE J2104 mukaan LwA db(a) 105 Tuuletus m 3 /min 9 Lämmitysteho kw 16 Ilmastointi (lisävaruste) kw 7,5 Nostovarsijärjestelmä Suuntaisaisasto (TP-aisasto) tarjoaa suuren irrotusvoiman ja suuntaisnoston. L60G Nostosylinterit 2 Sylinterin läpimitta mm 110 Männänvarren halkaisija mm 70 Iskun pituus mm 665 Kallistussylinteri 1 Sylinterin läpimitta mm 150 Männänvarren halkaisija mm 80 Iskun pituus mm 444 L70G Nostosylinterit 2 Sylinterin läpimitta mm 110 Männänvarren halkaisija mm 70 Iskun pituus mm 756 Kallistussylinteri 1 Sylinterin läpimitta mm 160 Männänvarren halkaisija mm 90 Iskun pituus mm 432 L90G Nostosylinterit 2 Sylinterin läpimitta mm 120 Männänvarren halkaisija mm 70 Iskun pituus mm 733 Kallistussylinteri 1 Sylinterin läpimitta mm 180 Männänvarren halkaisija mm 90 Iskun pituus mm

23 Hydraulijärjestelmä Järjestelmän syöttö: Yksi kuorman tunnistava muuttuvatilavuuksinen aksiaalimäntäpumppu. Ohjaustoiminta on aina ensisijainen. Venttiilit: kaksitoiminen 2-lohkoinen venttiili. Pääventtiiliä ohjataan 2-lohkoisella ohjausventtiilillä. Nostotoiminta: Kolmiasentoinen venttiili; nosto-, pito- ja laskuasento. Poiskytkettävä induktiivinen/magneettinen puomin ulostyöntöautomatiikka, joka voidaan kytkeä päälle sekä pois ja on säädettävissä kaikkiin asentoihin suurimman ulottuvuuden ja täyden nostokorkeuden välillä. Kallistustoiminto: Venttiilillä on kolme toimintoa: kallistus taakse, pito ja kippaus. Induktiivinen/magneettinen kallistusautomatiikka voidaan säätää asettamaan kauha haluttuun kulmaan. Sylinterit: kaksitoimiset sylinterit kaikissa toiminnoissa. Suodatin: päävirtasuodatus, suodatinpanoksen absoluuttinen suodatuskyky 10 mikronia. Esiohjausjärjestelmä: 3,5 MPa L60G L70G L90G Enimmäistyöpaine, pumppu 2 ohjaus-, jarru-, esiohjaus- ja MPa työhydraulijärjestelmää varten. Virtaus l/min paineella MPa käyntinopeudella r/s(r/min) 32 (1 900) 32 (1 900) 32 (1 900) Enimmäistyöpaine, pumppu 3 jarru- ja jäähdytyspuhallinjärjestelmää varten MPa Virtaus l/min paineella MPa käyntinopeudella r/s(r/min) 32 (1 900) 32 (1 900) 32 (1 900) Esiohjaus - järjestelmä, työpaine MPa 3,5 3,5 3,5 Jaksoajat Nosto s 4,5 5,1 5,4 Kallistus s 2,3 1,3 1,9 Lasku, tyhjänä s 2,9 2,7 3,2 Koko jaksoaika s 9,7 9,1 10,5 Ohjausjärjestelmä Ohjausjärjestelmä: Kuorman tunteva, hydrostaattinen runko-ohjaus, Järjestelmän syöttö: Ohjausjärjestelmä saa ensisijaisen syötön kuorman tuntevalta, muuttuvatilavuuksiselta aksiaalimäntäpumpulta, Ohjaussylinterit: Kaksi kaksitoimista sylinteriä. L60G L70G L90G Ohjaussylinterit Sylinterin läpimitta mm Varren läpimitta mm Iskun pituus mm Työpaine MPa Suurin virtaus l/min Suurin ohjauskulma ± Huolto Käsiksipääsy huollossa: suuri, helposti avattava konepelti, joka kattaa koko moottoritilan, sähkökäyttöinen. Nestesuodattimet ja komponenttien huohotussuodattimet pidentävät huoltovälejä. Mahdollisuus datan valvontaan, tallennukseen ja analysointiin vianetsinnän helpottamiseksi. L60G L70G L90G Polttonestesäiliö l Moottorin jäähdytysneste l Hydrauliöljysäiliö l Vaihteistoöljy l Moottoriöljy l 19,5 19,5 19,5 Akseliston öljy, edessä l

24 ERITTELYT. Renkaat 20.5 R25 L3 L60G L70G L90G L60G L70G L90G Vakiopuomi Pitkä puomi B mm C mm D mm F mm G mm J mm K mm O P max R R1* S T mm U mm X mm Y mm Z mm a 2 mm a 3 mm a 4 ± * Kantoasento SAE Erittelyt ja mitat perustuvat soveltuvin osin normeihin ISO 7131, SAE J732, ISO 7546, SAE J742, ISO ja SAE J818 Renkaat: 20.5 R25 L3 L60G L70G L90G SAE-kuorma kg Toimintapaino ilman kuormaa kg A m 2 1,3 1,5 2,4 B mm C mm D mm E mm F mm G mm H mm I mm J mm K mm L mm M mm L60G Myyntikoodi: WLA82194 Toimintapaino (sis. vastapainon 110 kg (243 lb): kg ( lb) Työkuorma: kg (7 610 lb) L70G Myyntikoodi: WLA80153 Toimintapaino (sis. vastapainon 250 kg (551 lb): kg ( lb) Työkuorma: kg (8 800 lb) L90G Myyntikoodi: WLA80832 Toimintapaino (sis. vastapainon 500 kg (1 102 lb): kg ( lb) Työkuorma: kg ( lb) 24

25 Renkaat: 20.5 R25 L3 L60G L70G L90G A* kg B* kg C* kg D mm E mm F mm G mm H mm I mm J mm K mm L mm M mm N mm O mm P mm Q mm R mm S mm * Kantoasento SAE L60G Myyntikoodi: WLA92007 Toimintapaino: kg L70G Myyntikoodi: WLA92007 Toimintapaino: kg L90G Myyntikoodi: WLA92007 Toimintapaino: kg Renkaat: 20.5 R25 L3 L60G L70G L90G A mm B mm C mm D mm E mm F mm Työkuorma kg kuorman keskietäisyydellä* mm Toimintapaino kg * normin EN474-3 mukaan, kovalla ja tasaisella maalla L60G Haarukkapiikkien myyntikoodi: (R/L) WLA80042 / WLA80043 Pituus: mm Haarukkarungon myyntikoodi: WLA83768 L70G Haarukkapiikkien myyntikoodi: (R/L) WLA80042 / WLA80043 Pituus: mm Haarukkarungon myyntikoodi: WLA83768 L90G Haarukkapiikkien myyntikoodi: (R/L) WLA80042 / WLA80043 Pituus: mm Haarukkarungon myyntikoodi: WLA

26 ERITTELYT. L60G Renkaat 20.5R25 XHA2 L3 YLEISTARKOITUS TASAUS KEVYT MATERIAALI Pitkä puomi 1,9 m3 1,8 m3 2,1 m3 2,1 m3 2,3 m3 2,3 m3 1,7 m3 3,1 m3 5 m3 STE H BOE STE H T STE P BOE STE H BOE STE P BOE STE H BOE GRB H BOE LM H LM H Kukkuratilavuus ISO/SAE m 3 1,9 1,8 2,1 2,1 2,3 2,3 1,7 3,1 5 Tilavuus 110 %:n täytösasteella m 3 2,1 2 2,3 2,3 2,5 2,5 1,9 3,4 5,5 Staattinen kaatokuorma, suora kg käännettynä kg täysin käännettynä kg Murtovoima: kn 80,2 84,2 82,9 76, ,9 60,2 61,7 53,8 9 A mm E mm H mm L mm M mm N mm V mm a1 pyyhkäisykehä mm Toimintapaino kg Kauhanvalintakaavio Kauhan valinta riippuu materiaalin tiheydestä ja odotetusta kauhan täytösasteesta. Kauhan todellinen tilavuus on usein suurempi kuin laskettu tilavuus TPvivuston ominaisuuksien ansiosta. Näitä ovat avoin kauharakenne, hyvät taaksekallistuskulmat kaikissa asennoissa ja hyvä kauhan täytösaste. Esimerkki edustaa vakiopuomikokoonpanoa. Esimerkki: Hiekka ja sora. Kauhan täytösaste ~ 105 %. Tiheys 1,65 t/m3. Tulos: 1,9 m3 kauhaan mahtuu 2,0 m3. Käytä aina kauhanvalintakaaviota varmistuaksesi siitä, että koneen vakaus on optimaalinen. Materiaali Maa/savi ~ 110 Hiekka/sora ~ 105 Murske ~ 100 Kauhan täyttöaste (%) tiheys (t/m 3 Materiaalin ) ~ 1.55 ~ 1.40 ~ 1.30 ~ 1.65 ~ 1.50 ~ 1.35 ~ 1.75 ~ 1.55 ~ 1.55 ISO/SAEkauhatilavuus (m 3 ) Todellinen tilavuus, (m 3 ) Louhe 100 ~ Louhekauhan koko on valittu optimaalisen tunkeutumiskyvyn ja kauhan täytöksen saavuttamiseksi materiaalin tiheydestä riippumatta. Tyyppi Pitkät aisat Kevytmateriaali Vakiokauhat ISO/SAE -kauhatilavuus H 1,8 m 3 H 1,9 m 3 P 2,1 m 3 H 2,1 m 3 P 2,3 m 3 H 2,3 m 3 H 3,1 m 3 H 5,0 m 3 H 1,7 m 3 H 3,1 m 3 L60G Materiaalin tiheys (t/m 3 ) 0,6 0,8 1,0 1,2 1,4 1,6 1,8 Täydentävät käyttötiedot Vakioaisat Pitkät aisat Renkaat 20.5 R25 L R25 L2 600/65 R25 600/65 R25 Leveys pyörien kohdalta mm mm Maavara mm Kaatokuorma, täysin käännettynä kg Toimintapaino kg Kauhan täyttöaste 110% 105% 100% 95% Kiinteästi asennettu Kauhan täyttöasteen lukeminen 26

27 L70G Renkaat 20.5R25 XHA2 L3 YLEISTARKOITUS TASAUS KEVYT MATERIAALI Pitkä puomi 2.1 m3 2 m3 2.3 m3 2.3 m3 2.4 m3 2.4 m3 2.2 m3 3.4 m3 6.4 m3 STE H BOE STE H T STE P BOE STE H BOE STE P BOE STE H BOE GRB H BOE LM H LM H Kukkuratilavuus ISO/SAE m Tilavuus 110 %:n täytösasteella m Staattinen kaatokuorma, suora kg käännettynä kg täysin käännettynä kg Murtovoima: kn A mm E mm H mm L mm M mm N mm V mm a1 pyyhkäisykehä mm Toimintapaino kg Kauhanvalintakaavio Kauhan valinta riippuu materiaalin tiheydestä ja odotetusta kauhan täytösasteesta. Kauhan todellinen tilavuus on usein suurempi kuin laskettu tilavuus TPvivuston ominaisuuksien ansiosta. Näitä ovat avoin kauharakenne, hyvät taaksekallistuskulmat kaikissa asennoissa ja hyvä kauhan täytösaste. Esimerkki edustaa vakiopuomikokoonpanoa. Esimerkki: Hiekka ja sora. Kauhan täytösaste ~ 105 %. Tiheys 1,65 t/m3. Tulos: 1,9 m3 kauhaan mahtuu 2,0 m3. Käytä aina kauhanvalintakaaviota varmistuaksesi siitä, että koneen vakaus on optimaalinen. Materiaali Maa/savi ~ 110 Hiekka/sora ~ 105 Murske ~ 100 Kauhan täyttöaste (%) tiheys (t/m 3 Materiaalin ) ~ 1.55 ~ 1.45 ~ 1.40 ~ 1.60 ~ 1.50 ~ 1.45 ~ 1.80 ~ 1.70 ~ 1.60 ISO/SAEkauhatilavuus (m 3 ) Todellinen tilavuus, (m 3 ) Louhe 100 ~ Louhekauhan koko on valittu optimaalisen tunkeutumiskyvyn ja kauhan täytöksen saavuttamiseksi materiaalin tiheydestä riippumatta. Tyyppi Pitkät aisat Kevytmateriaali Vakiokauhat ISO/SAE -kauhatilavuus H 2,0 m 3 H 2,1 m 3 P 2,3 m 3 H 2,3 m 3 P 2,4 m 3 H 2,4 m 3 H 2,2 m 3 H 3,4 m 3 H 6,4 m 3 H 2,0 m 3 H 3,4 m 3 L70G Materiaalin tiheys (t/m 3 ) 0,6 0,8 1,0 1,2 1,4 1,6 1,8 Täydentävät käyttötiedot Vakioaisat Pitkät aisat Renkaat 20.5 R25 L2 600/65 R25 600/65 R25 Leveys pyörien kohdalta mm mm Maavara mm Kaatokuorma, täysin käännettynä kg Toimintapaino kg Kauhan täyttöaste 110% 105% 100% 95% Kiinteästi asennettu Kauhan täyttöasteen lukeminen 27

28 ERITTELYT. L90G Renkaat 20.5R25 XHA2 L3 YLEISTARKOITUS KEVYT MATERIAALI Pitkä puomi 2.3 m3 STE H BOE 2.5 m3 STE H T 2.5 m3 STE P BOE 2.5 m3 STE H BOE 2.6 m3 STE H BOE 2.8 m3 STE P BOE 2.8 m3 STE H BOE Kukkuratilavuus ISO/SAE m Tilavuus 110 %:n täytösasteella m Staattinen kaatokuorma, suora kg käännettynä kg täysin käännettynä kg Murtovoima: kn A mm E mm H mm L mm M mm N mm V mm a1 pyyhkäisykehä mm Toimintapaino kg m3 LM H 7 m3 LM H Kauhanvalintakaavio Kauhan valinta riippuu materiaalin tiheydestä ja odotetusta kauhan täytösasteesta. Kauhan todellinen tilavuus on usein suurempi kuin laskettu tilavuus TPvivuston ominaisuuksien ansiosta. Näitä ovat avoin kauharakenne, hyvät taaksekallistuskulmat kaikissa asennoissa ja hyvä kauhan täytösaste. Esimerkki edustaa vakiopuomikokoonpanoa. Esimerkki: Hiekka ja sora. Kauhan täytösaste ~ 105 %. Tiheys 1,6 t/m3. Tulos: 2,1 m3 kauhaan mahtuu 2,2 m3. Käytä aina kauhanvalintakaaviota varmistuaksesi siitä, että koneen vakaus on optimaalinen. Tyyppi ISO/SAE -kauhatilavuus H 2,3 m 3 P 2,4 m 3 H 2,5 m 3 L90G Materiaalin tiheys (t/m 3 ) 0,6 0,8 1,0 1,2 1,4 1,6 1,8 Materiaali Maa/savi ~ 110 Hiekka/sora ~ 105 Murske ~ 100 Kauhan täyttöaste (%) tiheys (t/m 3 Materiaalin ) ~ 1.55 ~ 1.45 ~ 1.40 ~ 1.65 ~ 1.55 ~ 1.50 ~ 1.75 ~ 1.65 ~ 1.60 ISO/SAEkauhatilavuus (m 3 ) Todellinen tilavuus, (m 3 ) Louhe 100 ~ Louhekauhan koko on valittu optimaalisen tunkeutumiskyvyn ja kauhan täytöksen saavuttamiseksi materiaalin tiheydestä riippumatta. Pitkät aisat Kevytmateriaali Vakiokauhat P 2,5 m 3 H 2,5 m 3 H 2,6 m 3 H 2,8 m 3 P 2,7 m 3 H 4,1 m 3 H 7,0 m 3 H 2,1 m 3 H 4,1 m 3 Täydentävät käyttötiedot Vakioaisat Pitkät aisat Renkaat 20.5 R25 L2 650/65 R25 650/65 R25 Leveys pyörien kohdalta mm mm Maavara mm Kaatokuorma, täysin käännettynä kg Toimintapaino kg Kauhan täyttöaste 110% 105% 100% 95% Kiinteästi asennettu Kauhan täyttöasteen lukeminen 28

29 VARUSTEET. VAKIOVARUSTEET L60G L70G L90G Huolto ja hoito Moottoriöljyn etätyhjennys ja täyttö Ryhmitetyt voidenipat, käsiksipääsy alustasta Paineentestausliitännät: va ihteisto ja hydrauliikka, pikaliittimet Huoltotasot on varustettu liukuestepinnoin CareTrack, GSM Työkalulaatikko, lukittava Moottori Pakokaasujen jälkikäsittelyjärjestelmä Kolmivaiheinen ilmanpuhdistin, esipuhdistin, ensiö- ja toisiosuodatin Jäähdytysnestemäärän tarkastuslasi Imuilman esilämmitys Polttoaineen esisuodatin vedenerottimella Polttoainesuodatin Kampikammion huohottimen öljyloukku Äänenvaimennin, kipinäsammutin Pakokaasujärjestelmän lämpöeristys Sähköjärjestelmä 24 V, valmiina oleva johdotus lisävarusteille Laturi 24 V/ 120 A Päävirtakytkin irrotettavalla avaimella Akut TA Akkukotelo, terästä Polttoainemittari Tuntimittari Sähkötoiminen äänitorvi Mittaristo: Polttoainemäärä Vaihteiston lämpötila Jäähdytysnesteen lämpötila Mittarivalaistus LValaistus: Kahdet halogeeniajovalot kauko- ja lähivaloilla Seisontavalot Kahdet jarru- ja takavalot Suuntavilkut varoitusvilkkutoiminnolla Halogeenityövalot (2 edessä ja 2 takana) Contronic-valvontajärjestelmä Koneen tietojen valvonta- ja lokijärjestelmä Contronic-näyttö Polttoaineenkulutus Ulkolämpötila Kello Varoitus- ja merkkivalojen testitoiminto Jarrutesti Varoitus- ja merkkivalot: Akun lataus Seisontajarru Varoitus- ja näyttöilmoitus: Moottorin jäähdytysnesteen lämpötila Ahtoilman lämpötila Moottoriöljyn lämpötila Moottorin öljynpaine Vaihteistoöljyn lämpötila Vaihteiston öljynpaine Hydrauliöljyn lämpötila Jarrupaine Seisontajarru kytketty Jarrujen lataus Ylinopeus suunnanvaihdossa Akseliöljyn lämpötila Ohjausjärjestelmän paine Kampikammion paine Työvälinelukko auki Määrävaroitukset: Polttoainemäärä Moottorin jäähdytysnestemäärä Vaihteiston öljymäärä Hydrauliöljyn määrä Moottorin vääntömomentin vähennys toimintahäiriöilmoituksen yhteydessä: Korkea moottorin jäähdytysnesteen lämpötila Korkea moottoriöljyn lämpötila Matala moottorin öljynpaine Korkea kampikammion paine Korkea ahtoilman lämpötila Moottorin siirtyminen joutokäynnille toimintahäiriöilmoituksen yhteydessä: Korkea vaihteistoöljyn lämpötila Luistoa vaihteiston kytkimissä Näppäimistö, taustavalaistu Käynnistyksenesto vaihteen ollessa kytkettynä L60G L70G L90G Voimansiirto Automaattinen Power Shift Täysin automaattinen vaihteensiirto, 1-4 PWM-ohjattu vaihteensiirto Eteen- ja peruutuskytkin hydrauliikan vipukonsolissa Vaihteiston öljymäärän tarkastuslasi Tasauspyörästöt: edessä 100 %:n hydraulinen tasauspyörästölukko. Takana tavanomainen Renkaat 17.5R R25 Jarrujärjestelmä Kaksi jarrupiiriä Kaksi jarrupoljinta Toissijainen jarrujärjestelmä Seisontajarru, sähköhydraulinen Jarrujen kuluneisuuden ilmaisimet Napoihin asennetut, märät kiertoöljyjäähdytteiset levyjarrut kaikissa neljässä pyörässä Ohjaamo ROPS (ISO 3471), FOPS (ISO 3449) Avainten (samoja) sarja oveen/virtalukkoon Ääntä vaimentava sisäverhoilu Tuhkakuppi Savukkeensytytin, 24 V:n liitäntä Lukittava ovi Ohjaamon lämmitys, raittiin ilman otto ja huurteenpoisto Raittiin ilman tulo, jossa kaksi suodatinta Automaattinen lämpötilan säätö Lattiamatto Kaksi sisävaloa Kaksi sisätaustapeiliä Kaksi ulkotaustapeiliä Liukuikkuna oikealla puolella Ikkunat sävytettyä turvalasia Rullaturvavyö (SAE J386) Säädettävä ohjauspyörä Säilytyslokero Asiakirjatasku Häikäisysuoja Juomanpidin Ikkunoiden pesulaite edessä ja takana Lasinpyyhkimet edessä ja takana Etu- ja takalasinpyyhkimien jaksotoiminto Askelma, vasen puoli (sis. lukittavan työkalulaatikon) Askelma, oikea puoli Hydraulijärjestelmä Pääventtiili, kaksitoiminen 2-lohkoinen hydraulisilla esiohjausventtiileillä Muuttuvatilavuuksiset aksiaalimäntäpumput (2) seuraavia toimintoja varten: Työhydrauliikka, hydrauliikan esiohjaus, ohjausjärjestelmä, jarrut Jäähdytyspuhallin, jarrut Hydrauliset hallintavivut Mekaaninen vipulukko Puomin nosto, automaattinen, säädettävä Kauhan asennonsäädin asennon ilmaisimella, automaattinen, säädettävä Kaksitoimiset hydraulisylinterit Hydrauliöljymäärän tarkastuslasi Hydrauliöljyn jäähdytin Ulkopuolen varusteet Peruslokasuojat, edessä ja takana Ohjaamon viskoosikiinnikkeet Moottorin ja vaihteiston kumikiinnikkeet Konepelti, sähköisesti avautuva Rungon nivellukko Turvasuojalukko seuraaville: Akut Moottoritila Konepelti Nostosilmukat Kiinnityssilmukat Vetokoukku 29
